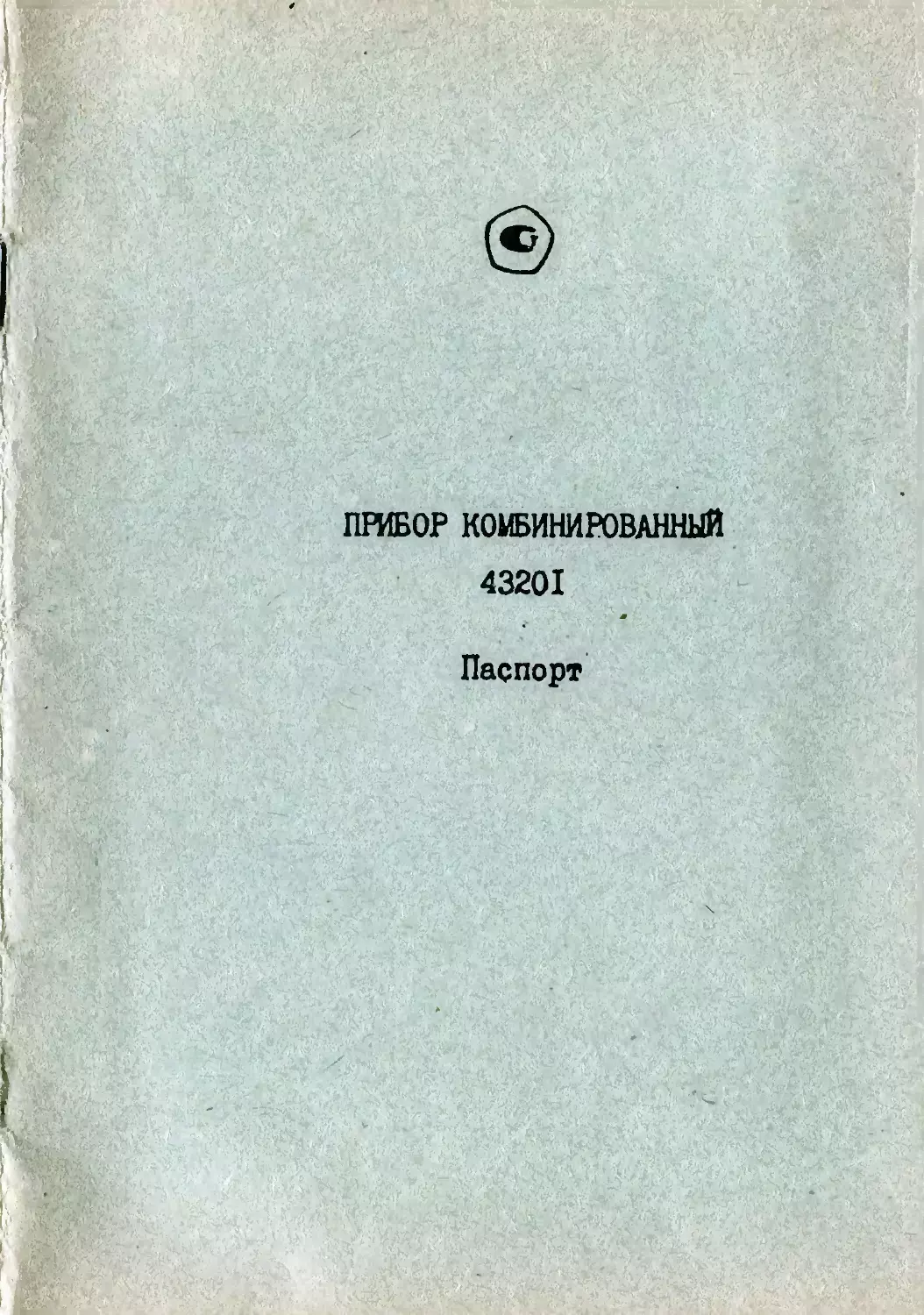

ПРИБОР КОМБИНИРОВАННЫЙ
43201
»
Паспорт

СОДЕРЖАНИЕ
Стр.
Введение				 2а
I.	Назначение	 2а
2.	Технические характеристики 	 2а
3.	Комплектность	.	 цк
4.	Устройство и принцип работы			 12к
5.	Указания мер безопасности 		 15
6.	Подготовка прибора к работе 		 16
7.	Порвдок работы с прибором 			 17
8.	Техническое обслуживание 	 19к
9.	Правила хранения и транспортирования 		 20к
10.	Гарантии изготовителя ....;	 20ак
И. Свидетельство о приемке 	 20ак
Приложение. Перечень элементов

ВНИМАНИЕ! Не приступайте к работе с прибором, не изучив
содержание паспорта. Экономьте энергию источников питания.
Закончив измерения, выключайте прибор.
Изменения в схеме и перечнях элементов, не влияющие на
технические характеристики прибора в паспорт не вносятся до
нового переиздания.
I.	НАЗНАЧЕНИЕ
/
I.I.	Прибор комбинированный 43201 (далее прибор), пере¬
носный, с автономным питанием, предназначен для измерения си¬
лы и напряжения постоянного тока, среднеквадратического значе¬
ния силы и напряжения переменного тока синусоидальной формы,
сопротивления постоянному току, емкости и абсолютного уровня
сигнала по напряжению при регулировке и эксплуатации электро-
и радиоаппаратуры.
1.2.	Прибор предназначен для работы в закрытых отаплива¬
емых помещениях при температуре окружающего воздуха от 10 до
35 °C и относительной влажности 80 % при температуре 25 °C.
.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1.	Классы точности прибора при измерении:
напряжения и силы постоянного тока	  1,0;
напряжения и силы переменного тока  	  2,5;
сопротивления постоянному току			.'..1,5;
емкости 	..	  2,5;
абсолютного уровня сигнала по напряжению 		2,5.
2а

2.2,	Конечные значения диапазонов измерений (наибольшие
значения) указаны в табл.1, начальные значения диапазонов изме¬
рения - ноль.
Таблица I
Род измеряемой величины
Конечное значение .диапазона
измерений (наибольшее значение)
Сила постоянного и перемен-
I; 3; 10; 30; 100; 300 yz А
но го тока
I; 3; 10; 30; 100; 300 mA
I; 3; 10; 30 А
Напряжение постоянного и
I; 3; 10; 30; 100; 300 ml/
переменного тока
Сопротивление постоянному
I; 3; 10; 30; 100; 300; 1000 V
0,5; 5; 50; 500к62 , 5 МЙ’
току
Емкость
0,05; 0,5; 5; 50; 500jxF
Абсолютный уровень сигнала
по напряжению
от минус 70 до плюс
2.3.	Предел допускаемого значения основной погрешности
прибора (приведенной), в процентах, соответствует при измерении:
напряжения и силы постоянного тока	.. + 1,0;
напряжения и силы переменного тока	  +2,5;
сопротивления пбстоянноцу току ..................... + 1,6;
емкости 						+ 2 5-
3

абсолютного уровня сигнала по напряжению 		.	+ 2,5.
Нормирующие значения при установлении приведенной погреш¬
ности принимаются равными:
конечному значению диапазона измерений при измерении силы
и напряжения постоянного и переменного тока;
всей длине шкалы при измерении сопротивления, емкости и
абсолютного уровня сигнала по напряжению.
Минимальная ц ена деления неравномерной шкалы соответству¬
ет:
0,02 от конечного значения по шкале "10";
о, оз
-0,83339-от конечного значения по шкале "30";
0,004 от конечного значения по шкале " кй ";
0,02 от конечного значения по шкале "juP ".
Нормальше условия применения прибора:
температура окружающего воздуха ...........(20 + 5) °C;
относительная влажность воздуха  	 30	- 80 %;
атмосферное давление	  84	_ 1Q6 ,< Ра
(630 - 795m/nPo)t
напряжение питания			  8,2	- 9,6 У ;
положение горизонтальное				  +	I °;
ориентация прибора относительно магнитного
поля Земли 	 любая;
внешнее магнитное поле .......... магнитное поле Земли;
коэффициент гармоник в исследуемых сигналах ,. 0-2 %;
коэффициент переменной составляющей постоянного тока
м напряжения 	  не	более 3 %;
ферромагнитный щит отсутствует.
ч

2.4.	Вся длина шкалы при измерении сопротивления постоянно¬
му току не менее 7Ьтт, ёмкости не менее 74тт, абсолютного
уровня сигнала по напряжению не менее Бб/л/т?.
Вся длина шкалы "10" при измерении силы и напряжения посто¬
янного и переменного тока (107 + 3)тт.
2.5.	Предел допускаемого значения вариации показаний прибора
не превышает 0,5 предела допускаемого наименьшего значения основ¬
ной погрешности.
2.6.	Остаточное отклонение стрелки прибора от нулевой отметки
при плавном подводе стрелки к этой отметке от наиболее удаленной
от нее отметки шкалы не превышает 0,5	.
Значение а миллиметрах определяется по формуле I
^«O.OIk-L , (I)
где к - числовое обозначение класса точности прибора;
Z* - длина всей шкалы, т/’п .
2.7.	Предел допускаемого значения дополнительной погрешнос¬
ти прибора, вызванной изменением положения прибора от нормального
на 10° в любом направлении, равен пределу допускаемого наимень¬
шего значения основной погрешности,
2.8,	Ток полного отклонения при измерении напряжения пос¬
тоянного и переменного тока и значение падения напряжения на за¬
жимах прибора при измерении силы постоянного и переменного тока
соответствуют значениям, указанным в табл. 2.
Входная ёмкость не более IGOpF для гнезда " V хЮ".
Величина тока потребления от источника питания не более 12. п к
5

Таблица 2
б

Продолжение табл. 2
Род измеряемой
величины
Конечное вна-
чение диапа¬
зона измере¬
ний
Значение паде¬
ния напряжения
/77 / ,не более
Ток полного
отклонения,
• ие более
Напряжение по-
10 V
1,04
стоянного и пере
30 V
-
3,12
манного (на ча-
100 V
-
10,4
стоте ЬО Hz )
300 V
31,2
тока
1000 V
-
104
(гнездо |/ хЮ)
*
2.9.	Изменение погрешности прибора, вызванное изменением
частоты в нормальной области частот (табл.З) для двух крайних
частот относительно средней частоты f'cp , вычисляемой по
формуле	.

(2)
где (:4.ufk ~ нижняя и верхняя границы нормальной
области частот,
не превышает 1/3 предела допускаемого значения основной погреш¬
ности.
7

Таблица 3
Род измеряемой
величины
Конечное значе¬
ние диапазона
измерений
Нормальная об¬
ласть частот
(частота), Ях
Рабочая область
частот, Hz
Напряжение пе¬
ременного тока
,	т 1/, к
(гнездо
I/ztJZ - 30 1/
100 V
300 V
45 - 10000
45 - 2000
50
10000 - 20000
2000 - 5000
Сила перемен¬
ного тока
I - зоо^ Л
1-зо т А
0,1 - 30 А
45 - 10000
45 - 2000
50
10000 - 20000
2000 - 5000
Примечание. Для гнезда Vx 10 все измерения про¬
водить на частоте 50 Hz .
*
2.10.	Предел допускаемого значения дополнительной погреш¬
ности прибора, вызванной отклонением частоты измеряемого сигна¬
ла от верхнего предела нормальной области частот до любого зна¬
чения в рабочей области частот (табл. 3), равен пределу допуска¬
емого значения основной погрешности,
2.II.	Предел допускаемого значения дополнительной погреш
ности, вызванной отклонением формы кривой силы и напряжения пе¬
ременного тока от нормального значения, под влиянием 2, 3 или
5-4 гармонической составляющей, равной 5 % от действующего зна¬
чения измеряемого тока или напряжения, равен удвоенному пределу
допускаемого значения основной погрешности •
2.12.	Предел допускаемого значения дополнительной погреш¬
ности прибора при измерении силы и напряжения постоянного тока,
сопротивления постоянному току под влиянием внешнего постоянного
8

однородного магнитного поля с индукцией О,5/п7 при. самом небла-
гоцриягиом направлении магнитного поля равен ♦ 1,5 %.
2.13.	Продел допускаемого значения дополнительной погреш¬
ности прибора при измерении силы и напряжения переменного тока
под влиянием внешнего однородного магнитного поля, синусоидально
\.
изменяющегося во времени с частотой, одинаковой с частотой тока,
протекающего по измерительны* цепям испытуемого прибора, при са¬
мых неблагоприятных направлениях и фазе магнитного поля равен
пределу допускаемого значения основной погрешности.
Индукция магнитного поля равна 6 • 10"^/77 Т . При частоте
от I до 20 kHz индукция магнитного поля В равна
В - LU- ,	(3) *
f*
где £ - коэффициент, численно равный частоте, xhz.
2.14.	Предел допускаемого значения дополнительной погреш¬
ности прибора, вызванной установкой его на ферромагнитном осно¬
вании толщиной (2 + 0,5) тт равен половине предела допуска¬
емого значения основной погрешности.
2.15.	Предел допускаемого значения дополнительной погреш¬
ности прибора, обусловленной влиянием помещенного вплотную с ним
такого же прибора, до этого находившегося на расстоянии не менее
I fn , равен + 0,5 %.
2.16.	Предел допускаемого значения дополнительной погрешности
прибора, вызванной изменением температуры окружающего воздуха в
пределах рабочих температур (10 - 35 °C) на каждые 10 °C, равен
пределу допускаемого значения основной погрешности,
2.17.	Время установления показаний не превышает 6 s
9

2.18.	Переброс стрелки не превышает установившегося откло¬
нения более чем на 30 % длины шкалы.
2.19.	Конструкция подвижной части прибора обеспечивает от¬
сутствие колебаний резонансного характера, вызывающих размыв
конца стрелки более чем на ширину самой узкой из отметок шка¬
лы при любой частоте в нормальной области частот.
Размыв конца стрелки не превышает удвоенной ширины самой
узкой из отметок шкалы при любой частоте в пределах рабочей
области частот.
2.20.	Длина части шкалы омметра между отметкой бесконеч¬
ность ( ■=«= ) и предыдущей отметкой не менее I,I/zw.
2.21.	Полный диапазон регулировки механическим корректором
не менее 2 % от длины шкалы.
2.22.	Время установления рабочего режима не более 'bmin .
Продолжительность непрерывной работы не менее 16 А в сут¬
ки со сменой (при необходимости) встроенных электрохимических
источников тока за время, не превышающее KzwZz? . Время перерыва
до повторного включения не менее 2 Л .
2.23.	Габаритные размеры прибора 300 х 120 х 104 тт
2.24.	Масса прибора не более 2 кд .
2.25.	Средняя наработка на отказ прибора не менее 12000Z
установленная безотказная наработка не менее 1200 / в нор¬
мальных условиях применения.
2.26.	Среднее время восстановления работоспособного, сос¬
тояния прибора не более 1,5 Л
2.27.	Полный средний срок службы прибора не менее 10 лет.
Установленный срок службы прибора не менее 4 лет.
ХО

2.28,	Содержание драгоценных материалов в приборе:
платины - 0,00132 £ ;
золота - 0,24 р ;
серебра - 1,52	.
Содержание и места расположения цветных металлов в приборе
с футляром приведены в табл. За.,
Таблица За
3.	КОМПЛЕКТНОСТЬ 5(7 '
3.1.	В комплект поставки входят: L-.	-
фибйр	   I	шт.
WP ...	    2	шт.
кабель	.......... I шт.
зажим контактный	  2	шт.
наконечник			   2	шт.
элемент A3I6	  ..../.	S шт.
паспорт	 I	экз<
схема электрическая принципиальная			 I	экз.
Примечание. I. Допускается применять вместо эле¬
ментов A3I6 элемент 316 "Уран М".
2.	Допускается элементы поставлять вне
корпуса прибора и, по согласованию о потреби¬
телем, исключать из комплекта поставки.
II к

4.	УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1.	Прибор выполнен в пластмассовом корпусе, состоящем
из Двух частей. Органы управления,отсчетное устройство и присо¬
единительные зажимы размещены на лицевой стороне корпуса.Элект¬
рохимические источники тока расположены в камере с тыльной сто¬
роны корпуса. Конструкция прибора предусматривает замену элек¬
трохимических источников тока без нарушения клейма предприятия-
изготовителя. В приборе применен измерительный механизм магнито¬
электрической системы на растяжках, с внутрирайонным магнитом.
4.2.	Маркировка прибора
4.2.1.	На циферблат прибора нанесены:
порядковый номер по системе нумерации предприятия-изготови¬
теля;
год выпуска.
4.2.2.	На шильдик циферблата прибора нанесены:
условное обозначение прибора;
товарный знак предприятия-изготовителя;
обозначение единиц измеряемых величин;
обозначение классов точности;
обозначение рода тока;
изображение знака Государственного реестра;
изображение государственного Знака качества (если он
присвоен);
О - обозначение, указывающее принцип действия (прибор магни¬
тоэлектрический с подвижной рамкой);
-	обозначение, указывающее на наличие электронного
преобразователя в измерительной цепи;
-	обозначение горизонтального положения шкалы;
■12.К

\3/ - обозначение испытательного напряжения
изоляции;
Х~Ч - обозначение корректора;
А - ссылка на то, что дополнительные данные приведены
в зксплуатационной документации.
4,2.3.	На лицевом шильдике прибора нанесено:
конечны, значения диапазонов измерений и множители;
ПИТАНИЕ - включение питания прибора;
~ ~ - выбор рода тока;
-4-	- контроль питания;
..	- зажим для измерения напряжения переменного тока
V* 'fly
в диапазоне 10—1000 V с входным сопротивлением
10 МЙ ;
А - зажим для измерения тока от I до 30 А;
# - общий зажим;
- кнопка автовыключателя защиты от перегрузок.
4	.2.5.	На тыльном шильдике прибора нанесено:
6	* 10~б - обозначение постоянного однородного магнитного
поля с индукцией н гпТ , вызывающей изменение
показаний, соответствующее пределу допускаемого
значения основной погрешности;
13

нормальная и рабочая области частот;
значения тока полного отклонения и падение напряжения на
зажимах прибора.
4.2.6.	Внутри камеры .сменных электрохимических источников-
тока, расположенной под крышкой с тыльной стороны прибора,
имеются обозначения "+" и для правильного подключения источ¬
ников.
4.3. Принцип работы прибора
4.3.1.	При измерении на постоянном токе измеряемый сигнал
через схему расширения диапазонов измерений подается на преоб¬
разователь постоянного напряжения в переменное и далее на вход
усилителя переменного тока. Усиленный измеряеьый сигнал поступает
на фазовый детектор, с выхода которого поступает на магнито¬
электрический измерительный механизм, включенный в цепь отрица¬
тельной обратной связи, подаваемой на вход преобразователя.
Преобразователь и фазовый детектор управляются генератором
прямоугольных сигналов.
При измерении на переменном токе измеряемый сигнал через
схему расширения диапазонов измерений подается на усилитель■пе¬
ременного тока и через амплитудный детектор поступает на магнито¬
электрический измерительный механизм.
Измерение сопротивления производится по параллельной схеме
с использованием источника питания. Напряжение, снимаемое со схе¬
мы расширения диапазонов измерений сопротивления, подается на
схему измерения напряжения постоянного тока.
Измерение емкости производится по параллельной схеме. В ка¬
честве источника питания используется напряжение переменного тока,
вырабатываемое генератором прибора. Напряжение, снимаемое со схемы
расширения диапазонов измерений емкости, подает,ся на схему изме¬
рения напряжения переменного тока.
14

Перечни элементов к прибору приведены в приложениях 1~о.
4.3.2.	Дия предохранения прибора от электрических перетру-
1б& при ошибочных включениях предусмотрена схема защиты, состоя¬
щая из усилителя постоянного тока и реле.
4.3.3.	Контроль питания осуществляется с помощью магнито¬
электрического измерительного механизма прибора, последователь¬
но с которым включен добавочный резистор. При нормальных значе¬
ниях напряжения источников питания стрелка должна отклоняться
на 8,2-9,6 V на диапазоне измерений 10 V напряжения постоян¬
ного тока.
5.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1.	При выполнении измерений прибором и его ремонте необ¬
ходимо соблюдать общие т£>ебования технической эксплуатации и
безопасности, установленные правилами эксплуатации электроизме¬
рительных приборов.
5.2.	Измерение напряжения постоянного и переменного тока
до 1000 V могут проводить только лица, имеющие квалификацию не
ниже 1У группы.
При вышеуказанных измерениях необходимо соблюдать все
правила безопасности для высоковольтных установок.
5.3.	При измерении напряжений, опасных для жизни, категори¬
чески запрещается прикосновение к любым зажимам прибора
Х5

5.4.	Запрещается оставлять подключенными к прибору кабель
и шнуры, которые не используются в установленном режиме работы.
■
5.5.	Запрещается подключать и отключать прибор при вклю¬
ченном напряжении в исследуемой цепи.
6.	ПОДГОТОВКА ПРИБОРА К РАБОТЕ
6.1.	Перед измерением установить прибор в горизонтальное
положение.
6.2.	Стрелку прибора при помощи корректора установить на
начальную отметку шкалы.
6.3.	Нажатием кнопки ’к ПИТАНИЕ " включить питание прибора.
По истечении прибор готов к работе.
6.4,	Для проверки исправности источника питания нажать
кнопку " _||~ ". Показания прибора должны находиться в пределах
8,2 - 9,6 V на диапазоне измерения 10 V напряжения постоянного
тока. Если показания прибора отличны от указанных, то следует
произвести замену источников питания.
6.5.	Нажать кнопку авто выключателя, обозначенную "(ft) ".
6.6.	Переключатель диапазонов измерений должен находиться
в положении, соответствующем ожидаемым значениям измеряемых
величин. Если последние неизвестны, следует включить наиболь¬
ший диапазон измерений, постепенно переходя на более удобный для
измерения.
6.7.	Включение прибора в измерительную схему производить
в соответствии с маркировкой зажимов при помощи прилагаемого к
прибору кабеля.
Включение прибора в цепь измерения тока от I до 30 А про¬
16

изводится посредством прилагаемых к прибору шнуров, подклю¬
чаемых к зажимам "А" и "и" через наконечники.
6.8.	По окончании измерений отключить прибор от измеряемой
цепи.
6.9.	Выключить питание прибора повторным нажатием кнопки
” 4 ПИТАНИЕ".
7.	ПОРЯДОК РАБОТЫ С ПРИБОРОМ
7.1.	фи измерении напряжения и силы постоянного или пере¬
менного тока:
нажать кнопку, соответствующую виду измерений V , т к’ , / ,
гг/А »у/ А ;
нажать кнопку или " "в зависимости от рода измеряе¬
мого тока (напряжения);
нажать кнопку выбранного диапазона измерений.
7.2.	фи измерении сопротивления постоянному току:
нажать кнопку " к£? ";
нажать кнопку " -
нажать кнопку выбранного.диапазона измерений сопротивления;
ручкой "’- кО ,juP " установить стрелку на отметку Поа "
по шкале " к Я ";
подключить ко входу прибора измеряемое Сопротивление и
произвести отсчет показаний по шкале " кЯ ", умножив резуль¬
тат на множитель выбранного диапазона измерений сопротивления.
7.3.	фи измерении емкости:
нажать кнопку " juP ";
нажать кнопку "	";
. нажать кнопку выбранного диапазона измерений емкости;
1

ручкой " k,Q i/иГ " установить стрелку на отметку
'0 я по шкале ”juF "»
подключить ко входу прибора измеряемую емкость и пройз-
вести отсчет показаний по шкала " JiF ", умножив результат
на множитель выбранного диапазона измерений емкости.
7.4.	При измерении абсолютного уровня сигнала по напряже¬
нию:
нажать кнопку " У
нажать кнопку " ы
нажать одну из кнопок переключателя диапазона измерений;
подключить прибор к исследуемой цепи и произвести отсчет
ло шкале " (FB ", пользуясь поправками показаний шкалы в
соответствии с "абл. 4.
Таблица 4
18

Продолжение табл.4
Пример. На включенном диапазоне о конечным значением Зло/
стрелка отклонилась по шкале " с/8 " на отметку "+5".
Действительный результат измерения:
+5 + (-60) • - 55</В
8.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
6.1.	Техническое обслуживание прибора сводится к соблюдению
правил эксплуатации, хранения, транспортирования, изложенных в
данном паспорте, и периодической поверке..'
8.2.	Периодичность поверии прибора устанавливается потреби¬
телем с учетом интенсивности использования, но не реже одного
раза в год.
Поверка производится в ведомственных организациях и в метроло¬
гических органах Госстандарта СССР.
8.3.	Поверка прибора в режиме измерения силы и напряжения
постоянного и переменного тока производится по ГОСТ 8.497-83
"Амперметры, вольтметры, ваттметры, варметры. Методы и средства
поверки", в режиме измерения сопротивления по ГОСТ 8.409-81
"Омметры. Методы и средства поверки", в режиме измерения емкости
согласно инструкции Госстандарта СССР 188-60" Инструкция по
поверке омметров и фарадмезрэв".
13*

Поверка прибора в режиме измерения абсолютного уровня сигна¬
ла по напряжению производится по расчетным напряжениям в соот¬
ветствии с табл.5.
Таблица 5
Поверяемая от¬
метка шкалы, dB
- 10
-5
0
-s-5
+ 10
•е-12
Напряжение на
зажимах прибо¬
ра, У
0,245
0,435
0,775
1,378
2,45
3,085
9.	ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
9.1.	Прибор должен храниться в упаковке предприятия-изгото¬
вителя при температуре окружающего воздуха от 5 до 40 °C и отно¬
сительной влажности воздуха 80 % при температуре 25 °C. .
Хранение прибора без упаковки следует производить при темпе¬
ратуре окружающего воздуха от 10 до 35 °СмИ относительной влажнос¬
ти 80 % при температуре 25 °C.
В помещении для хранения не должно быть пыли, паров кислот
к щелочей, агрессивных газов и других вредных примесей, вызываю-
щих коррозию.
9.2.	Прибор должен транспортироваться в закрытом транспорте
любого вида при температуре от минус. 50 до плюс 50 °C и относи¬
тельной влажности 98 % при температуре 35 °C.
При транспортировании самолетом приборы должны быть разме¬
щены в герметизированных отсеках.
Мк

9.3.	Железнодорожные вагоны, контейнеры, кузова автомо¬
билей, используемые для перевозки приборов, не должны иметь
следов перевозки цемента, угля, химикатов и т.п.
10.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ
10,1.	Предприятие-изготовитель гарантирует соответствие
прибора всем требованиям технических условий при соблюдении
условий эксплуатации, транспортирования и хранения.
10.2.	Гарантийный срок хранения 6 месяцев с момента из¬
готовления прибора.
Гарантийный срок эксплуатации 18 месяцев со дня ввода
прибора в эксплуатацию.
10.3.	Гарантийный срок на источники питания - по стан¬
дартам и техническим условиям на эти изделия.
II.	СВИДЕТЕЛЬСТВА 0 ПРИЕМКЕ .
II.I.	Прибор комбинированный 4.32QI номер по нумерации
предприятия-изготовителя З’ ' '	соответствует
ТУ 25-0443.0126-85 и признан годным для эксплуатации.

я»

ПРИЛОЖЕНИЕ
ПРИБОР КОМБИНИРОВАННЫЙ 43201
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

ПЛАТА I (К)
2

ПЛАТА 2 (У )

5

ПЛАТА 3 (PP)
6

ПЛАТА 4 (ДНТ)
7

8

ПЛАТА 5 (ДСЕ)
9

so

II
