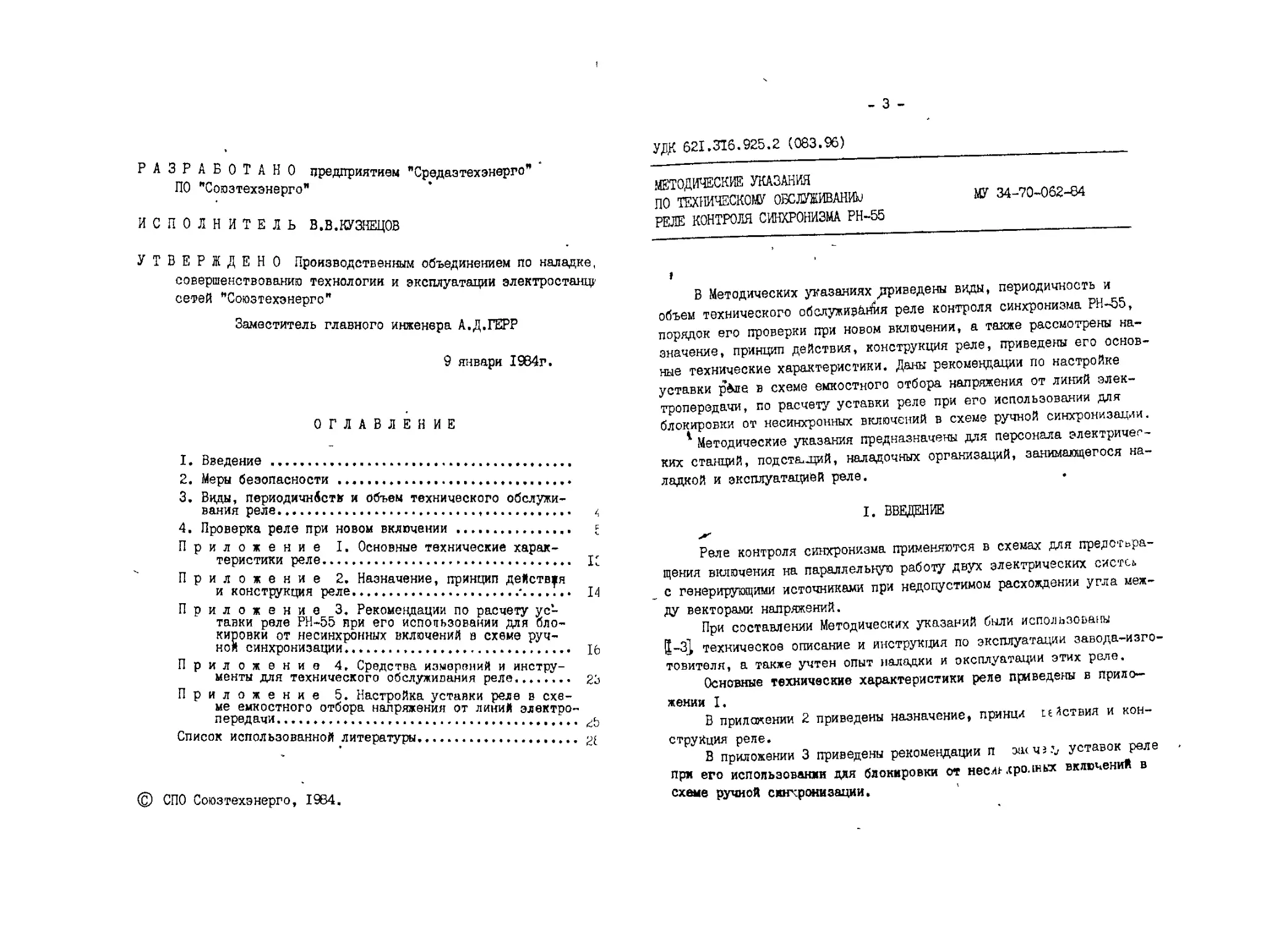

РАЗРАБОТАНО предприятием "Средазтехэнерго"
ПО ’’Соизтехэнерго"
ИСПОЛНИТЕЛЬ В.В.КУЗНЕЦОВ
УТВЕРЖДЕНО Производственным объединением по наладке,
совершенствования технология и эксплуатации электростанщ
сетей "Союзтехэнерго"
Заместитель главного инженера А.Д.ГЕРР
9 январи 19В4г.
ОГЛАВЛЕНИЕ
I.	Введение .........................................
2.	Меры безопасности ................................
3.	Виды, периодичнбстк и объем технического обслужи-
вания реле...........................................
4.	Проверка реле при новом включении ................
Приложение I. Основные технические харак-
теристики реле..............-............   К
Приложение 2. Назначение, принцип действия
и конструкция реле......................*..... 14
Приложение 3. Рекомендации по расчету ус'-
тавки реле РН-55 яри его использовании для бло-
кировки от несинхронных включений а схеме руч-
ной синхронизации.........................     16
Приложение 4, Средства измерений и инстру-
менты для технического обслуживания реле.......	23
Приложение 5. Настройка уставки реле в схе-
ме емкостного отбора напряжения от линий электро-
передачи...................................    ^6
Список использованной литературы.................
© СПО Союзтехэнерго, I9B4.
- 3 -
уда 621.316.925.2 (083.96)
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ	МУ 34-70-062-84
РЕЛЕ КОНТРОЛЯ СИЕ-ГХРОНИЗМА РН-55
В Методических указаниях„приведены виды, периодичность и
объем технического обслуживая реле контроля синхронизма РН-55,
порядок его проверки при новом включении, а также рассмотрены на-
значение, принцип действия, конструкция реле, приведены его основ-
ные технические характеристики. Даны рекомендации по настройке
уставки рдле в схеме емкостного отбора напряжения от линий элек-
тропередачи, по расчету уставки реле при его использовании для
блокировки от несинхронных включений в схеме ручной синхронизации.
' Методические указания предназначены для персонала электричес-
ких станций, подстащий, наладочных организаций, занимающегося на-
ладкой и эксплуатацией реле.
I.	ВВЕДЕНИЕ
Реле контроля синхронизма применяются в схемах для предотвра-
щения включения на параллельную работу двух электрических систсь
с генерирующими источниками при недопустимом расхождении угла меж-
ду векторами напряжений.
При составлении Методических указаний были использованы
5-3} техническое описание и инструкция по эксплуатации завода-изго-
товителя, а также учтен опыт наладки и эксплуатации этих реле.
Основные технические характеристики реле приведены в прило-
жении I.
В приложении 2 приведены назначение, лринил ге^ствия и кон-
струкция реле»
В приложении 3 приведены рекомендации п снмчэ.^ уставок реле
при его использовании для блокировки от несл!-.сродных включений в
схеме ручной синхронизации.
- 4 -
2.	МЕИ БЕЗОПАСНОСТИ
При техническом обслуживании реле необходимо соблюдать
вила техники безопасности при эксплуатации электроустановок ”(
Энергоиздат 1982).
3.	вида, ПЕРИОДИЧНОСТЬ И 0BW4
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ РЕЛЕ
З.Д	. Рекомендуется следующие виды планового технического
обслуживания реле [2]:
Н - проверка при новом включении (наладка);
KI - первый профилактический контроль;
В - профилактическое восстановление.
3,2	^ Периодичность проведения указанных видов планового
нического обслуживания в зависимости от места установки реле
нимается в соответствии с [23 •
При установке реле в помещениях щитов управления, релейн
щитов подстанций 35-330 кВ, в том числе повысительных подстак
электростанций, цикл планового технического обслуживания (Н,Н
принимается равным шести годам, в помещениях ГИ(У,БЩУ, реле Иных
тов электростанций - восьми годам.
3.3	. Объем планового технического обслуживания приведен
табл.I.
Таблица
Наименование работы	Вид технического обслуживания
	Н	KI	В
Подготовительные работы	+	+	+
Внешний осмотр	+ 	+	+
Внутренний осмотр,чистка контактов и проверка механи- ческой части	+	+	+
Проверка изоляции реле	+ 	+	+
Проверка полярности обмоток		-	-
Проверка реле в начале и кон- це шкалы и на рабочей уставке	+	+	+
- 5 -
Окончание т а б л и ц’ы I
Наименование работы , ‘	Вид технического обслуживания
	Н	KI	В
Проверка напряжения срабаты- вания и возврата на рабочей уставке от каждой обмотки	+	+	+
Проверка надежности работы контактов реле	+	+	+
Проверка правильности включе- ния реле рабочим напряжением	+	+	+
Оформление результатов про- верки	+	+	+
Примечание . Знак указывает на необходимость вы-
полнения работы.
4.	ПРОВЕРКА РЕЛЕ ПРИ НОВОМ ВКЛЮЧЕНИИ
4.1.	Подготовительные работы
В подготовительные работы входит:
а)	подготовка директивных документов [3J , исполнительных
схем<выбор устазки;
б)	подготовка средств измерения, инструмента, соединительных
проводов в соответствии с приложением 4;
в)	допуск к работе.
4.2.	Вноиний и внутренний осмотры,
чистка и проверка механической части
Внешний и внутренний осмотры, чистку и проверку механической
части реле производить в соответствии с [31 .
4.3.	Проверка изоляции реле
Мегаомметром на напряжение 1000 В измерить сопротивление изи
ляции обмоток и контактов реле относительно корпуса и между собой
Сопротивление изоляции исправного реле должно быть не менее
100 МОм.
Испытание изоляции реле повышенным напряжением 1000 В ча
50 Гц следует проводить в-полной схеме.
В случае необходимости испытание повышенным напряжением
ции отдельного .реле выполнять в следующей последовательности:
-	объединить перемычкой все выводы реле и измерить мегао
ром на напряжение 1000 В сопротивление иэолянди токоведущих ц
относительно корпуса;
-	подать на токоведущие цепи реле относительно корпуса hi
пряжение 1000 В частоты 50 Гц в течение I мин;
-	повторно измерить мегаомметром на напряжение 1000 В со
тивление изоляции токоведущих цепей относительно корпуса. Изо.
реле считается выдержавшей испытание, если значения сопротишп
изоляции до и после испытаний будут одинаковыми;
-	сндть установленную перемычку.
4.4. Проверка полярности обмоток
Для проверки однополярных выводов обмоток определить напр
ние срабатывания реле в д^ух^вариантах последовательного соеди
обмоток. Минимальному напряжению срабатывания реле соответству
согласное соединение его обмоток (при встречном соединении обмо
с одинаковыми номинальными напряжениями реле срабатывать не бу
Напряжение, для проверки однополярных выводов может быть п
ведено с использованием принятой схемы проверки - одной иА укя
них на рис. 1-4.	'
В схеме рис. 3 для проверки полярности обмоток предусмотр*
специальный режим. Для этого переключатель следует перевести в
ложение "а" и с помощью автотрансформаторов TI и Т2 установить
минальные напряжения на обмотках реле. Если при этом размыкают'
контакты 5-7 реле остаются замкнутыми, то-однополярными являют'
выводы 2 и 6.	(
4.5. Проверка реле в начале и конце шкалы
на рабочей уставке
Ниже рассмотрена настройка реле, обмотки которого подключ^
- 7 -
Рио,I.Схема проверки реле непосредственным спо-
собой с помощью устройства УПЗ-2
Рис.2.Схема проверки реле непосредст-
венным способом с помощью устройства
у ьоьз
- 8 -
- 9 -
2208
к трансформаторам напряжения. Настройка реле, обмотки которого
подключены к схеме емкостного отбора напряжения от линии электро-.
передачи и к трансформатору напряжения должна производиться со-
гласно приложению 5 .
По принятой схеме проверки определить углы срабатывания (оС^
и возврата fafy) в начале и конце шкалы.
Проверить коэффициент возврата ( Kfy ) реле по углу:

Если отклонения от уставки в начале или конце шкалы будут
превышать 8% или коэффициент возврата будет меньше 0,8, произвес-
ти механическое регулирование реле в соответствии с Q3J .
Выставить рабочую уставку и произвести проверку реле на ра-
бочей уставке.
Проверка реле непосредственным способом (с измерением углов)
производится по рис. 1-3, косвенным способом(с измеренном напря-
жений й последующим пересчетом в соответствующие им углы) по
рис.'4.
При отсутствии устройств для проверки непосредственным спо-
собом проверку выполняют косвенным способом.
' Для проверки реле по схеме рис. I установить переключатели на
устройстве УПЗ-2 в положения, соответствующие режиму проверки ре-
ле сопротивления или реле мощности,, включенного на ток и напряжение
АВ.
Установить переключатели В4 и в положение "25А", В7 в поло-
жение "70 Ом" или "200 Ом". Включк'.’ъ переключатель BI и, увеличивая
ток в закоротке,добиться номинального напряжения на обмотке 6-8 ре-
ле.Ток в закоротке'измерить ампервольтметром блока КЬОО.При токе в
закоротке I0A (В7 в положение."70 0м") или 4А (В7 в положение
”200 0м") после 3 мин работы устройство следует отключить для ох-
лаждения предвключенного резистора.
• Значение тока в закоротке для обеспечения чувствительности
фазометра должно'быть не менее 0,3 А.
Включить выключатель BI7 и установить номинальное напряжение
на обмотке 2-4 реле.Вращая ручку фазорегулятора,по фазометру опре-
делить углы срабатывания и возврата при опережающем и отстающем на
пряжении.Определив угол зоны несрабатывания реле и разделив его
на два, получим угол срабатывания рело.Аналогично отделить угол
- 10 -
возврата реле.	'
Проверку реле по схеме рис. 2 производить в соответствии
рекомендациями, приведенными в заводском техническом описании
инструкции по эксплуатации устройства У5053.
При проверке реле по схеме рис.З переключательS следует
вести в положение "б” при номинальном напряжении на обмотках,
помощью автотрансформаторов TI и Т2 устанавливаются номинальн,
напряжения на обмотках реле и фазорегулятором и фазометром пр
водитсд изменение и отсчет углов. Для исключения угловых погр
ностей схемы измерения определение углов срабатывания и возвр
на каждой уставке производится дважды: при напряжении на одно
обмоток опережающем, а затем отстающем по фазе от напряжения
другой обмотке. За действительное значение утла срабатывания
арифметическое значение полученн
возврата принимается среднее
результатов измерений.
После определения углов
ряется коэффициент возврата,
срабатывания и возврата реле про>
который должен быть не менее 0,8'
Проверку реле косвенным способом следует осуществлять под
чей напряжений на обмотки реле без сдвига фаз и определять им;
руемый угол по значению результирующего напряжений = l/j -
которое при срабатывании и возврате реле равно соответственно
пряжению срабатывания G'Cp и напряжению возврата I/ .
Для схемы рис.4/1 , по которой проверяются реле с одинако•
ми номинальными напряжениями обмоток,напряжения срабатывания i
возврата и соответствующие им углы определить по формулам:
Ugj » 2£///(JW ^1Гг -------------—•
Щр = ^ином^п ------------- ;
где	Uном - номинальное напряжение обмоток реле.
‘ Проверку реле по схеме рис. 4,5 производить в следующем 1
рядке. С помощью автотрансформаторов TI и Т2 на обмотках реле
пнови'-’ь номинальные напряжения. Затем,не изменяя положение Ц
антотрреформатора Т2, изменением напряжения, снимаемого -с ав
трансформатора TI, цобиться срабатывания и возврата реле и cni
- Il -
лить напряжения срабатывания ч возврата одной из обмоток реле. Нал
ряжения срабатывания и возврата и соответствующие им уги< опре де-
лить по формулам:
^ср =
MSp 3 Uhom $in "	2	’	4)
Проверить коэффициент возврата реле.
При настройке реле можно использовать результаты расчетов
напряжений срабатывания, соответствующих различным углам срабаты-
вания, которые приведены в табл. 2.
*	Таблица 2
Тип1реле	Номинальное напряжение обмоток, В	Напряжение срабатывания, В, соответств/о- шее уставке
		20°	25°	30°		40° '
РН-53/200	' 100	34,6	43,2	51,8	60,1	68,4
PH-55/I60	100	17,3	21,6	25,9	30,0	34.2
	60	10,4	13,0	15,5	18,0	20,5-
PH-55/I30	100	17,3	21,6	25,9	30,0	 4,2
	30	5,2	6,5	7,8	9,0	10,3
PH-55/I2O	60	20,8	25,9	31,1	00, А	41,С
РН-&5/90	60	10,4-'	13,0	15,5	ib, v	20,3
	30	5,2	6,5	7,8	9,0	10,3
- 12 -
- 13 -
4.6.	Проверка напряжения срабатывания и возврата
на рабочей уставке от каждой обмотки
К обмоткам реле поочередно подвести регулируемое напрях
по схеме, которая использовалась при проверке по п.4.5. (При
верке одной обмотки цепь другой обмотки должна быть разомкну
Определить напряжение срабатывания и возврата реле для
дой обмотки.
4.7.	Проверка надежности работы контактов реле
К одной из обмоток реле по схеме, которая использовала?
проверке по пункту 4.5, кратковременно подвести напряжение,
2,2 Цдод/обмотки. При этом необходимо контролировать, чтобы
контактов 1-3 реле не размыкалась и не происходило замыкания
тактов 5-7 из-за вибрации подвижной системы реле.
Следует подключить к контактам реле нагрузку, соответст,
нагрузке той схемы, в которой будут работать контакты реле, i
срабатывании (возврате) реле проверить отсутствие искрения w
тактах.
Невыполнение указанных выше условий, свидетельствует о 1
вильном механическом регулировании реле.
4.8.	Проверка правильности включения реле
'	рабочим напряжением
Проверку правильности включения производить в полностью
бранной рабочей схеме при подведении к реле синхронных рабочя
пряжений.
Значения и фазы напряжений измерить с помощью вольтампе?
индикатора ВАФ-85.
При правильном включении реле значения напряжений на об»
реле должны быть номинальными (при номинальном первичном напр
. фазы этих напряжений, измеренные при подключении полярного
да ВАФ-8£ к выводам 2 и 8 (4 и 6) реле, должны совпадать.
При этом электромагнитный момент реле равен нулю, разных
контакты 5-7 реле замкнуты.
4.9.	Оформление результатов проверки
•	Qnir»T> занести в протокол Р-ОН-83 [&]•
результаты проверки следует
Приложение I
'ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
т. Мнения реле и их н^нальные напряжения приведена
табл.П1.1
Таблица П1.1

’	Реле	Выводы 2-4 		Выводы 6-8
PH-55/90 PH-55/I20 PH-55/130 РН-55/М0 РН-55/200	60 60 100 100 100	60 30 60 100
2. Номинальная частота - 5° Гц.	срабатывания меж-
3. Диапазон Р-У™Р««а —
ду векторами напряжений о	ве„1ра1(М синхронизируемых но-
... срабатывания при номинальном
отношению к уставке, разброс - не
.ры- от -20 до т40°С угол срабатыва-
от значения, измеренного при
А 3 Гц номинальной угол сраба-
полнена при расхождении угла
мииальных напряжений.
4.	Погрешность реле по углу с]
пряжении не превышает 8t по стисше:
лее 5%.
5.	При изменении температуры от
ния отличается не более чем на 8^
+20°С.
6.	При отклонении частоты на
- 14 -
- 15 -
тывания изменяется не более чем на 7% от значения, измерение
при номинальной частоте.
7.	После длительного пребывания обмоток реле под напрял
ми, совпадающими по фазе и равными 110% номинального знамени
"уход" угла срабатывания не превышает 10%.
8.	Коэффициент возврата реле по углу не менее 0,8.
9.	Время срабатывания реле при угле сдвига фаз, равном
тора-кратному значению уставки, и номинальном напряжении - н
лее 0,1 с.
10.	Замыкающий контакт реле замыкается без вибраций при
сдвига фаз, равном или большем 1,3 значения уставки, и номия
напряжении на обмотках реле.
II* При номинальных напряжениях, совпадающих по фазе*,^
потребляемая каждой обмоткой, не превышает 6,5 В-А.
12. Контактная система реле состоит из замыкающего и ра
щего контактов, разрывная мощность которых составляет при на
нии до 250 В и токе до 2А: 60 Вт в цепи постоянного тока с к
тивной нагрузкой, постоянная времени которой не превышает О,
и 300 BtА в цепи переменного тока при коэффициенте мощности
цепи не менее 0,5. Длительно'допустимый ток через контакты -
2 А.
13. Изоляция между токоведущими цепями реле, а также ме
ними и корпусом ввдерхивает без пробоя или перекрытия испыта
ное напряжение переменного тока 2000 В частоты 50 Гц в течен
I мин.
Приложение
НАЗНАЧЕНИЕ, ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКЦИЯ РЕЛЕ
Реле выполнено на основе электромагнитного реле РТ-40 и
ет две обмотки,выводы которых подключены к зажимам 2 и 4 и 6
рель.. Каждая обмотка состоит из двух секций, расположенных w
ти?- южных полюсах магнитопровода реле. Такое выполнение п
скучать обмотки со строго одинаковыми параметрами и ко'
ф. 'ОМ связи между ними, близким к единице.
Каждая из обмоток подключается к одному из синхронизируемых
напряжений через добавочный резистор. Значение сопротивлений, чис-
ло витков обмоток и полярность"их включения выбираются таким обра-
зом, чтобы при подаче на обе обмотки совпадающих по фазе номиналь-
ных напряжений магнитные потоки, создаваемые токами обмогок, взаим-
но уничтожались и электромагнитный момент на подвижной системе ре-
ле отсутствовал.
f Для выполнения этого условия одноименные фазы напряжения долж-
ны бить поданы на выводы 2 и 8 реле. Однополярными выводами реле
являются выводе 2 н 6.
При расхождении векторов синхронизируемых напряжений или
уменьшении одного из" них реле срабатывает - якорь реле подтягивает-
ся.
Иногда за срабатывание реле неправильно принимают отпадание
якоря, объясняя ото тем, что в существующих схемах при таком дейст-
вии’^реле разрешается включение. При этом даже перенастраивают ре-
ле для получения шкалы 20-40°, так как уставки срабатывания реле
уменьшаются и становятся при коэффициенте возврата, равном 0,8, в
начале шкалы .16°, в конце 32°.
При такой настройке уставки реле включение на параллельную
работу может происходить до угла оСф , который больше ,
что может повлечь за собой повреждение оборудования.
Поскольку реле выполняет функции блокирующего органа, ’оедот-
вращающего включение на параллельную работу двух энергосистем при
недопустимом расхождении угла между векторами напряжений, то не
этого следует, что срабатыванию реле в существующих схемах с исполь-
зованием размыкающих контактов соответствует подтягивание якоря.
Иногда в литературе выводы 2 и 6 реле указаны как "однополяр-
ные". Это неверно, так как под однополярными понимаются выводы, при
подведении к которым одноименных электрических величин магнитные
потоки, создаваемые токами обмоток, суммируются. Такими у реле
являются выводы 2 и 6.
- 16 -
П г иложение
РЕКОМЕНДАЦИИ ПО РАСЧЕТУ УСТАВКИ РЕЛЕ РН-55
ПРИ ЕГО ИСПОЛЬЗОВАНИИ ДЛЯ БЛОКИРОВКИ ОТ НЕСИНХРОННЫХ ВКЛЮЧЕНИЙ
В СХЕМЕ РУЧНОЙ СИНХРОНИЗАЦИИ
I. Определение уставки реле
Устройство блокировки от несинхронных включений является
общестанционным (общеподстанционным) устройством. За уставку ре
лесСсд принимается наименьший из углов,определяемых по выражени
СПЗ.I) для всех выключателей, на которых предусматривается осущ
вление ручной синхронизации на данном объекте:
^«с.доп- 360 макс iB’ (ПЗ-1>
где	°^ср “ Угол срабатывания реле, соответствующий }
мыканию размыкающих контактов 5-7 реле,
п	дус;
ч макс д0П - наименьший из максимально допустимых угл(
включения при выполнении синхронизации hi
данном выключателе, градус;
^макс " максимально допустимая разность частот щ
ручной синхронизации, например, равная
0,0Ь Гц ^5] ;
в - время включения данного выключателя, (с.
Произведение 360 Л/ макс • I введено в (ПЗ.Т) в связи’с т<
что в типовой схеме ручной синхронизации предусмотрен "подхват"
размыкающих контактов реле и из-за ошибки оператора импульс на ь
чение может быть подан в момент их размыкания, что привело бы к I
включению выключателя при угле, большем Jп.„ на указанную
макс «доп
ше величину.
2. Определение максимально допустимого угла включения
' ^макс.доп
' 1. Критериями для определения	„АП являются:
MS-KC •
J7 -
-	для синхронных генераторов и компенсаторов - максимальный
электромагнитный момент, возникающий при несинхронном включении,
должен быть меньше (с учетом необходимого запаса) электромагнитно-
го момента, возникающего при трехфазном КЗ на выводах машины,
-	для трансформаторов (автотрансформаторов) - максимальный
ток при несинхронном включении должен бы*гь меньше тока КЗ на его
выводах.
После несинхронного включения,должна обеспечиваться достаточ-
на быстрая ресинхронизация.
Это условие при максимально возможных углах включения в схе-
ме ручной синхронизации (углах около 40-50°) обычно выполняется и
поэтому здесь не учитывается, так как оно не будет являться опреде-
ляющим.
2.2.	Определение максимально допустимого угла включения синх-
ронного генератора и компенсатора
На рис. П3.1 показаны расчетные принципиальная схема и сх*ма
замещения для включения турбогенератора (	) с углом ')'
= при равенстве ЭДС генератора и напряжения систему, Ег = ЕЕ-
= Uc = Е-
Максимум относительного электромагнитного момента после вклю-
чения с углом ^вкл определяется выражением [ 7 ] :
2	Е}
М	= _—£-------„ (Sin$ + 2 Sin ---------? (ПЗ 2)
жл.макс *£+хс	вкл	2	'
где	Е - ЭДС генератора (системы), отн.ед.;
- сверхпереходное сопротивление генератора и г м-
ведекное к мощности генератора сопротивление сис-
темы, отн. ед.
Максимальный электромагнитный момент при трехфазном на вы-
водах машины определяется выражением [?]
М =	(1.05	)2 , (ПЗ.З)
макс	v//
ГД0 ЕНом " номинальная ЭДС генератора, oti .сд.
Максимально допустимый электромагнитный момент определяется
ИЗ (ПЗ.З) с учетом коэффициента запаса Кэ:
- 18 -
a)
J--------------
- 19 -
I___________
S)
lto, VI
o
нокедм
Ч)
’"’•^^“исимостя '
о.
Рис.
a -
*а*сЛ>я
Рис.ПЭ.I.Схемы для опреде-
максимально допустимого yf
включения турбогенератор?
Выключатель в положении "0
чено" зачернен:
а- принципиальная схеме;
схема замещения
,го
f)
ДОПУСТИМОГО
Г&кл, %"//
угла вклизче-
углом JT -
Рис.ПЗ.З*Кривые зависимости К4? «
• * У ( маке.дот? ’
I - турбогенераторы с косвенным ох-
лаждением; 2 - турбогенераторы с не*
посредственным охлаждением; 3 - гид-
рогенераторы
= 1,05 йНом ’ П0Сле упрощений получаем
максимально допустимого угла включения:
о
° макс.доп
2 Sen------------
2
. X
‘“макс.доп	• /<j
Коэффициент запаса в (П3.4) принимается равным 1,2 - 1,3 / 7J.
Приравнивая (П3.2) и(П3.4) и полагая, что синхронизация мо-
жет осуществляться при Е
выражение для определения
f	, п
5Ln 6 макс.доп +
*d
в .......	-------------- ' UJJ.O/
X'd (1,2 + 1,3)
Так как определение ^макс доп 1,3 (П3.5) достаточно трудоем-
ко, то дл4 его вычисления можно использовать графики ^7j , по-
казанные на рис. П3.2.
। На них по оси ординат отложены относительные значения тока
включения с углом dT , который находится по формуле
’ 1ВвклГ= -^ДгГ" •	(П3.6)
вкл xd + хс
Для генераторов с параметрами отличающимися от указанных на
рис.113.2, ‘ 0макс доп определяют по рис. ПЗ.З f7] , где по
оси ординат отложены кратности КсГ , определяемые из выражения,
в котором коэффициент запаса К3 принят равным 1,24:
K(f =	---- (П3.7)
2.3.	Определение’максимально допустимого угл£ i :лючения
трансформатора (автотрансформатора)
При одинаковой мощности допустимые для трансформаторов (авто-
трансформаторов) токи в два-три раза больше, чем для генераторов,
и указанная проверка нужна, если мощность трансфер?торов меньше
мощности генераторов (например, трансформаторов 4 i готрансформа-
торов связи) [7] .
Ток через трансформатор^ автотрансформ.’гор) , (отн.ед.) при
несинхронном включении определяется из выр?Аения
- 20 -
r 2E Sln
TP . «к + 4
где E - ЭДС генерирующих источников, отн.ед.;
U - напряжение КЗ трансформатора, отн.ед.;
Хсд- приведенное к мощности трансформатора сопротивле
связи между генерирующими источниками, отн.ед.
Ток трехфаэного КЗ на выводах трансформатора определяе
учетом сопротивления питающей сети, задаваемого мощностью е
SK L?] ♦ значения которой приведены в табл. П3.1
Таблица ПЗ.
Uном КВ	6-10	35	ПО	150	220	330	500
SKMB'A	500	2500	15000	20000	25000	35000	50000
Расчетное значение трехфаэного КЗ 1к расч, отн.ед.
деляется по формуле
I ________________Ь<ом ____ ,	(ПЗ 9)
к.расч и /т , адом	'•1О'
k 7Г- s'-
ик йк
где 1Ном “ номинальный ток трансформатора, отн.ед.*
- напряжение КЗ трансформатора, отн.ед.;
8Ном " номинальная мощность трансформатора, МВ'А;
SK - мощность КЗ (см.табл.ПЗ.I),МВ’А.
Для трехобмоточных трансформаторов и автотрансформатор
четное значение тока трехфазного КЗ определяется для каждой
моток при питании с двух других сторон, причем за (/к приник
меньшее из значений, содержащих сопротивление рассматриваемо
мотки.
Приравнивая .выражения (П3.8) и (П3.9) и принимал,что си(
ниэация может осуществляться при Е = 1,05 Еном ,а та1{Ж0 ввод’
(П3.9) коэффициент Кт, учитывающий возможность повышения ЭД6
- 21 -
богенераторов до 1,2 U - Кф = 0,95 и гидрогенераторов до
ItbU -JiT = 0,85 (при напряжении до 1,0b UH - Kq, - к),посте упро-
щений получаем выражение для определения максимально допустимого
угла включения:
S	-2 are Sin	Кт П *	Л (ПЗ'10’
^макс.доп * и с оиг	2КГ ;
^к SK
Пример/Произвести расчет уставки с£Ср реле контроля синхронизма
в /схеме : блок генератор-трансформатор работает на сборные шины
220 кВ.
Генератор: ТВВ-320-2УЗ, 6Н0М * 353 МВ’А,
«ком = 20 кВ’ = °’Р3’
. охлаждение - непосредственное.
Травсформатор; ТДЦ-400/&20, ,SH0M = 400 МЭ-А,
«ном.ВН ' 242 кВ' «ном. НН. т = 20 кВ.
UK - 0,11.
,Выключатель: ВВБ-220-31,5/2000 . tg = 0,2 с.
Система: максимальный ток КЗ на шинах 220 кВ, приведенный к
напряженно 230 кВ - 37 кА.
Расчет	„А_ генератора. Рассчитываем по (П3.7);
МаЛСДОН
K<f = ? 3/_______ , ...г,б.-.0Д.та .. = 1.53 ,
* Хг 0,РЗ + 0,121
где Хс'- сопротивление системы, в данной схеме равное сумме
•сопротивлений трансформатора и системы, приведенных
к мощности генератора, отн.ед.
^ном. НН. т +
ином.г
Хс =- Хт 4 ^сист ~ ик
^ном.г
^ном. т
------^7lS-Mmr------------ о,п.st.(2EL )2
УЗ UcucrtT ^CLicm	400 20
+ _353_____________
\/3 • 230 ‘ 37
= 0,121 .
По рис. П3.2 (кривая 2) определяем:
- 22 -
fмакс.доп х	•
Расчет /макс доп трансформатора по (П3.10):
$ ‘	= 2 arc Sin -—I--------&--------
0макс.доп	2,1(1+ <Wr )
ик • sK
I(I+£iP^) „
» 2 arc Sin ------2Ш_---------' ж 2апс Sin 0,525 ъ
2,1 (I + 300------ )
0,11 • 25000
ГД* Кт
*св
-	коэффициент, учитывающий возможность повышения
принят равным I ;
-	сопротивление связи между генерирующими источи»,
в данной схеме равное сумме сопротивлений теней
ра и системы, приведенных к мощности трансформа'
отн.ед.
X в я хт
св г
+ X
лсист
^ном.т
о
- Уи H0M.T
А ^н^ОМ.Г
» о 173	/
353 242
( ^ном.г %
^ном.ВН.т
2 + 4Р2----------- о,аз
-П • 230 • 37
^сист ^сист
SK - мощность КЗ
табл. ПЗ.1).
В дальнейшем расчете используется наименьший из получен^
углов, т.е. <Умако_доп = 60° .
Определяем по (П^.Л сС_:
ср
для напряжения 220 кВ равна 25000 МВ*А (сы
^ср " ^иаке.доп * 3^° ^макс I в ’
* 60 - 360  0,05 • 0,2 = 56,4°
На реле выставляется максимально возможная уставка - 40°
- 23 -
Приложение 4
СРЕДСТВА ИЗМЕРЕНИЙ И ИНСТРУМЕНТЫ
ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ РЕЛЕ
Проверку реле следует’производить непосредственный- способом
с помощью устройства УПЗ-2 или УЬ053 (см.рис.I и 2).
При отсутствии устройств УПЗ-2 и У5053 проверку реле можно
Производить непосредственным*или .косвенным способом (см.рис.3 и
4).
Для проверки реле с помощью устройства УПЗ-2 необходимо под-
готовить вольтметр.
Для проверки реле непосредственным способом (см.рис.3) не«
обходимо'подготовить: фазорегулитор, фазометр, амперметр, реостат,
автотрансформатор (2шт.), вольтметр (2шт.), мегаомметр, вольт&м-
перфазоиндикатор.
' Для проверки реле с обмотками на одинаковые номинальные на-
пряжения косвенным способом (см.рис.4,необходимо подготовить:
автотрансформатор, вольтметр, мегаомметр, вольтамперфазоиндикатор.
Для проверки рале с обмотками на разные номинальные напряжения
косвенным способом (см.рис.4,S ) необходимо подготовить: авто-
трансформатор (2шт.), вольтметр (2шт.), мегаомметр, вольтами*рфа-
зоиндикатор.
В табл, П4.1 указаны средства измерения и их технические ха-
рактеристики. Там, где указано несколько средств измерений, *иж-
но выбирать любой из них. При отсутствии указанных в табл. П4.1
средств измерения можно применять другие средства измерения, имею-
щие соответствующие технические характеристики.
- 24 -
Таблица
Наименование средства измере- ния	Тип	' Техническая характеристика	Клас^ точности 1
Устройство	УПЗ-2, У5053	-	-
Фазорегулятор	МАФ-22	Угол 0-360° ; Чиин.статора “ 220 ^лин.ротора * 220 В	-
Фазометр	ЭЛФМ Д578/1	Угол 0-360° : Uunu ’J00;I27;220 В; IS ’ 5; 10 к	1,5 0,5
Амперметр	Э 514 3 59	2,5-5 А 2,5-5 А	0,5 0,5
Реостат	-	50 0м, 5 А	-
Автотрансфор- матор	ЛАТР-2 ЛАТР-1	1к™ » 9 А ХН0М у А	-
Вольтметр	3 515 t Э 59 А	75-600 В *75-600 В	0,5 0,5
Вольтметр'	3 515 Э 59	7,5-60 В 7,5-60 В	0,5 0,5
Мегаомметр	М 4100/4	1000 В	I
Испытательная установка	ИВК-2	1000 В, 50 Гц	- .1
Вол ьтамп ерфаз о- индикатор	ВАФ-85 г	10-50-250 мА; 1—5—10 А: I-5-25-125-250 В; 0-360°	5^ по тол' напряжена по углу
Для проведения технического обслуживания необходимо тая*
подготовить:
-	щупы (от 0,1 до 0,5 мм);
-	отвертки (набор);
-	гаечные-ключи (5,5; 7; В мм);
-	торцовые ключи (7;8 мм);
-	воронило;
-	чурку из дерева нехвойкых пород;
- 25 -
-	хирургический пинцет;4"
-	плоскогубцы, кусачкк. круглогубцы»
-	мягкую чистую ткань и жесткую щетку (для очистки и удале-
ния пыли и грязи);
- соединительные провода (для сборки схемы);
-электрический паяльник, припой П0С-40, канифоль.
Приложение 5
НАСТРОЙКА УСТАВКИ РЕЛЕ В СХЕМЕ ЕМКОСТНОГО ОТБОРА НАПРЯЖЕНИЯ
ОТ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ
В схеме рис. П5.1 для обеспечения равенства углов установлен
конденсатор Ср . Конденсатор подбирается такой, чтобы обеспечива-
лось совпадение по фазе тока в обмотке 2-4 реле и напряжения .
Рис.П5.1 Схема присоединения реле контр лх лнхронизма
- 26 -
С помощью резистора Яр устанавливается номинальное напряжение
обмотке 2-4 реле.
Входными параметрами реле в этой схеме являются ток, npt
кающий по обмотке 6-8 реле от трансформатора ТОН, и напряжен^
подводимое к обмотке 2-4 реле от трансформатора напряжения.
Выявлено [4] , хгго угол срабатывания, измеренный между
торами тока и напряжения, отличается от угла срабатывания,
кого между векторами напряжений.
Поэтому настройку уставки реле следует производить по с»
в которой имитируются условия работы реле в схеме емкостного
бора (рис. П5.2).
Для проверки реле предварительно необходимо:
- рассчитать ток отбора напряжения
W”7T2»Co>
где ?отб - ток отбора напряжения, А;
U	- номинальное первичное линейное напряжение,' В;
J	- частота, Гц;
Со - емкость конденсатора связи, Ф;
- определить число витков первичной обмотки трансформатЛ
и схему ее соединения
РН-55/Ш!
Рис. П5.2 Схема проверки реле для схемы емкостно-
го отбора напряжения от линии электропередачи
- 27 -
w . W __________Lsi
перв вт
(ЛЬ.2)
I отб
W
W вт
I ВТ
где
перв - число витков первичной обмотки;
-	число витков вторичной обмотки, равное 1750;
-	номинальный ток обмотки 6-S реле, равный
0,15 А; 'X
1	ОТ0 - рассчитанный ток отбора напряжения, А;
- определить значение сопротивления резистора R.
Значение сопротивления резистора R принимается равным I кОм для
схемы отбора напряжения с конденсаторами связи
run - IIP - 0,0064 и CMP - 166 - 0,014 и 4 кОм
С№ 75	7?
для СМР -.55 - 0,0044 и СМР - НО - 0,0022.
Y3	VJ
От блока К 500 подать ток (измеряется ампервольтметром К 500),
равный рассчитанному IQT^, и подбором отводов вторичной обмотки
трансформатора ТОН установить ток, при котором напряжение на об-
мотке 6-8 реле наиболее близко к номинальному, равному 30 3. От
блока К 502 подать напряжение, равное 100 В, и подбором величтщы
0^ добиться совладения по фазе напряжения на выходе блока К 502 я
тока >обмотке 2-4 реле (измерения можно производить вольтампер-
фаэоиядикатором ВАФ-85). Затем подбором величины резистора Яр
установить номинальное напряжение на обмотке 2-4 реле, равное 109 В.
Поддерживая неизменными ток Jotq и напряжение 100 В на выходе бло-
ка X 502, измерить с помимо фазометра блока К 502 углы сраоатыпа-
ния реле и выставить заданную уставку.
В настоящее время рекомендуется применять в схеме емкостного
отбора напряжения вместо реле PH-55/130 реле РН-55/90 с исключе-
нием из схемы конденсатора Ср, так как возникающие в такой схеме
угловые погрешности (неравенство углов между первичными напряже-
ниями и измеряемыми реле) незначительны.
Настройку уставки реле РН-55/90 выполнять так же, как и ре-
ле PH-55/I30. При этом проверка совпадения по фазе напряжения на
выходе блока К 502 и тока в обмотке 2-4 не требуется.
• - 28 -
СПИСОК
ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
I.	АЛЕКСЕЕВ В.С. и др. Реле защиты. - М,: Энергия, 1976
2. Правила технического обслуживания устройств релейной
защиты, электроавтоматики, дистанционного управления
сигнализации электростанций и линий электропередачи
35-330 кВ. - М.: СПО Союзтехэнерго, 1979.
3.	Инструкция по проверке и наладке реле тока и налряже!
серий ЭТ, РТ, ЭН, PH. -М,: СПО Союзтехэнерго, 1979,
4.	КЕДЯРОВ Ю.И. Особенности работы реле контроля синхро-
низма в схемах емкостного отбора напряжения от линий
электропередачи.-В кн.: Труды института "Энергосеть-
проект". Вып.7. М.: Энергия, 1976, с.62-70.
5.	*ГРУДИНСКИЙ П.Г, и др. Техническая эксплуатация основг
го электрооборудования станций и подстанций . - М.:
Энергия, 1974.
6,	Правила устройства электроустановок. Издание пятое.
Раздел Ш. Защита и автоматика.-М.: Энергоиздат, 1981
7.	АЛЕКСЕЕВ 0.П, др“. Автоматика электроэнергетических
систем, -М,; Энергоиздат, 1981.
8.	Единые формы протоколов проверки при новом включении
устройств релейной защиты и электроавтоматики. Вып.1.
-М.: СПО Союзтехэнерго, 1983.
Ответственный редактор 0,М,Громова
Литературный редактор А.А.Шяканян
Технический редактор Е.Н,Бевза
Корректор Л.Ф.Петрухина
Подписано к печати 21.05.84	Формат 60x84 I/I6
Печ.л. 1,75	(усл.-печ.л.1,63)Уч.-иэд.л. 1,7 Тираж ^500 экз.
Заказ	Издат. > 359/83 Цена 25 коп.
Лролзводственная служба передового опыта и информации Союэтехэн^
105023, Москва, Семеновский пер., д. 15
Участок оперативной полиграфии СПО Союзтехэнерго
II7292, Москва, ул.Ивана Бабушкина, д,23,корп. 2
