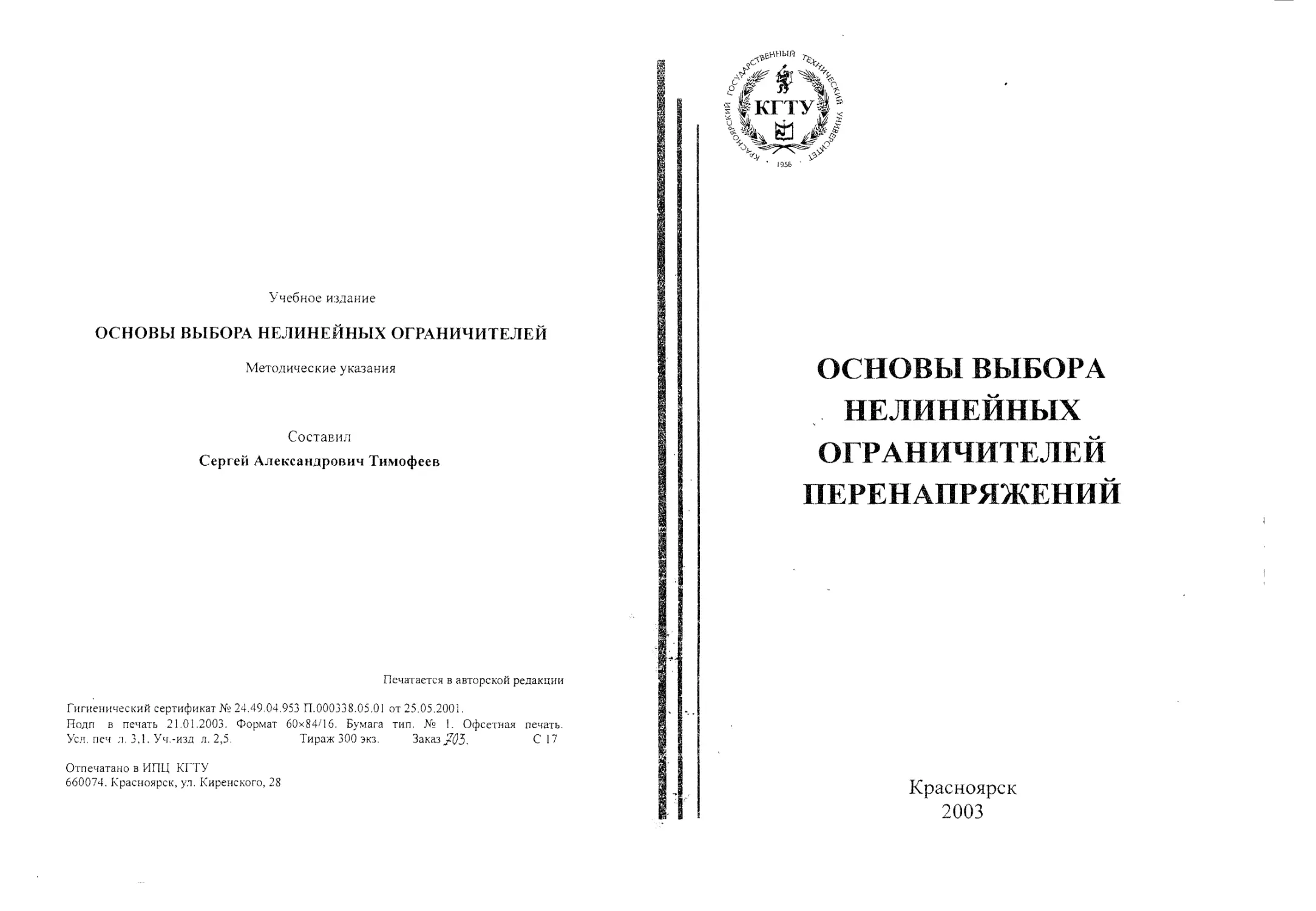

Учебное издание
ОСНОВЫ ВЫБОРА НЕЛИНЕЙНЫХ ОГРАНИЧИТЕЛЕЙ
Методические указания
Составил
Сергей Александрович Тимофеев
Печатается в авторской редакции
Гигиенический сертификат № 24,49.04,953 П.ОООЗЗ8.05.01 от 25.05.2001.
Подл в печать 21.01.2003. Формат 60x84/16. Бумага тип. № 1. Офсетная печать.
Усл. печ л. 3,1. Уч.-изд л. 2,5. Тираж 300 экз. Заказ С 17
Отпечатано в ИПЦ КГТУ
660074. Красноярск, ул. Киренского, 28
' 1956 '
ОСНОВЫ ВЫБОРА
НЕЛИНЕЙНЫХ
ОГРАНИЧИТЕЛЕЙ
ПЕРЕНАПРЯЖЕНИЙ
Красноярск
2003
50
Содержание
Общие указания 3
1. Выбор ОПН по наименьшему длительно допустимому
рабочему напряжению 5
2. Выбор ОПН по условию обеспечения взрывобезопасности 8
3. Выбор ОПН по номинальному разрядному току 8
4. Определение защитного уровня ОПН при грозовых
перенапряжениях 8
5. Выбор длины пути утечки ОПН 10
6. Выбор энергоемкости ОПН 11
7. Определение защитного уровня ограничителя при коммутационных
перенапряжениях 14
8. Выбор ОПН по временным допустимым повышениям напряжения 16
9. Места установки ОПН и условия их размещения 18
10. Примеры выбора ОПН 23
10.1 Выбор ОПН 220 кВ установленного для защиты
трансформатора вместо вентильного разрядника 23
10.2 Выбор ОПН для защиты от коммутационных
перенапряжений кабельной сети СН 6 кВ 25
10.3 Выбор ОПН в сети генераторного напряжения для блока
генератор-трансформатор . 27
11. Библиографический список 28
Приложение А 29
Приложение Б 36
Приложение В 48
Приложение Г 49
ДЛЯ ЗАМЕТОК
УДК 621.311.015.38.(07)
Т41
Рецензент: А. А. Тйхонов, канд. техн, наук, зам. начальника электро-
технической службы ОАО «Красноярскэнерго»
Т 41 Основы -выбора нелинейных ограничителей перенапряжений: Метод,
указания по курсовому и дипломному проектированию / Сост.
С. А. Тимофеев. Красноярск: ИПЦКТТУ, 2003. 50 с.
Рассмотрены основные свойства и характеристики нелинейных ограничителей
перенапряжений Приведены методика и примеры выбора ограничителей для защиты
изоляции электрооборудования электрических станций.
Предназначены для студентов специальностей 100100 - «Электрические стан-
ции», 100200 - «Электроэнергетические системы и сети» направления 650900 - «Элек-
троэнергетика» при выполнении курсового и дипломного проектов по дисциплине «Элек-
трическая часть станций и подстанций».
Печатается по решению
Редакционно-издательского совета университета
© КГТУ, 2003
3
Общие указания
В настоящее время в новых проектных разработках для защиты изоля-
ции электрических систем от перенапряжений требуется установка нели-
нейных ограничителей перенапряжений (ОПН). При реконструкции дейс-
твующих электроустановок вентильные разрядники (РВ) так же подлежат
замене на ОПН.
ОПН представляет собой нелинейный резистор (варистор) изготовлен-
ный по керамической технологии на основе оксида цинка (ZnO) с неболь-
шим добавлением окислов других металлов. Варисторы набираются из от-
дельных дисков, соединенных последовательно в виде столбов, которые
помещают в герметичный фарфоровый или полимерный корпус (рис.1).
Оксидно-цинковые варисторы, используемые в ОПН имеют суще-
ственно более высокую степень нелинейности
ристики по сравнению с карбидокремниевыми (SiC)
резисторами, применяемыми в РВ. Это позволяет
устанавливать варистор между фазой и землей па-
раллельно изоляции защищаемого объекта (рис.2)
без искрового промежутка. В результате уровень
защиты ОПН определяется не характеристиками
пробоя и гашения дуги в искровом промежутке, а
только вольтамперной характеристикой варистора.
В нормальном рабочем режиме сопротивле-
ние варистора велико и ток через ОПН составляет
доли миллиампера. При воздействии перенапряже-
вольтам перной характе-
Рис. 1. Разрез ОПН:
1 - оксидно-цинковые
диски; 2 - корпус
ния варистор переходит в проводящее состояние и
ток может достигать десятка килоам пер и более
(рис.З), что и приводит к ограничению дальнейшего
нарастания напряжения. Когда напряжение снижа-
ется, ограничитель возвращается в исходное непро-
водящее состояние.
Рис. 3. Типичная вольт-амперная
характеристика ОПН
Рис. 2. Схема присоединения
ОПН для защиты изоляции
трансформатора
4
Пример условного обозначения ограничителя перенапряжений ОПН -
220/ 157- 10(11) II УХЛ1.
В структуре условного обозначения принято:
О-ограничитель; П-перенапряжений; Н-нелинейный; 220-класс напряже-ния
сети, кВ: 157-наибольшее длительно допустимое рабочее напряжение
ограничителя, кВ(действ.); 10- номинальный разрядный ток, кА; (II)- класс
пропускной способности по току: II- категория исполнения по длине пути
утечки внешней изоляции по ГОСТ 9920-89 (район загрязнения И); УХЛ-
климатическое исполнение (умеренный и холодный климат); I - категория
размещения по ГОСТ 15150-83 (1- наружная установка, 2 - внутренняя
установка).
Для эффективного ограничения перенапряжений и надежной работы
ограничителя решающее значение имеет правильный выбор его параметров с
учетом места установки и условий работы.
Основными параметрами ОПН являются:
- набольшее длительно допустимое рабочее напряжение ограничителя, UhPo
(в каталогах зарубежных фирм Uc). Это наибольшее действующее значение
напряжения промышленной частоты, которое неограниченно долго может
быть приложено к выводам ОПИ;
- номинальный разрядный ток, 1н. Это максимальное значение грозового
импульса тока 8/20 мкс (8-длина фронта, 20-длина волны до полуспада
амплитуды), используемое для классификации ОПН. По значению 1н
ограничители перенапряжения делят натри класса: 5, 10 и 20 кА;
- удельная энергоемкость, wya. Это отношение выделившейся в ОПН
энергии, без потери устойчивости его характеристик, после нагрева его до
60°С и дальнейшего приложения одного нормированного прямоугольного
импульса тока 1пи длительностью Тпи= 2000 мкс, к наибольшему длительно
допустимому рабочему напряжению в кДж/кВ. Характеризует способность
ОПН рассеивать определенную энергию без потери своих качеств;
- остающееся напряжение при нормируемом токе коммутационного
перенапряжения Uoct к, кВмакс. Коммутационный импульс тока 1к имеет
временные параметры 30/60 мкс;
- остающееся напряжение при нормируемом токе грозовых перенапря-
жений Uoct г. кВмакс.Грозовой импульс тока 1г имеет временные параметры
8/20 мкс.
- ток взрывобезопасности 1вб, кА. Это действующее значение тока к.з. при
котором срабатывает мембранное устройство (клапан) взрывобезопас-ности
и не происходит взрывного разрушения покрышки ограничителя;
5
- ток пропускной способности I™, кА. Это амплитуда прямоугольного
импульса тока длительностью не менее 2000 мкс воздействие которого ОПН
выдерживает при испытаниях на пропускную способность 20 раз;
- длина пути утечки внешней изоляции /ут.мм.
1. Выбор ОПН по наибольшему длительно допустимому
рабочему напряжению
Условие выбора следующее:
U нро > U НС ,
(П
с двух-пятипроцентным запасом /1/, где Uhc - наибольшее рабочее
напряжение сети.
Если ОПН выбирается для замены РВ в действующей сети, то U нс
берется из данных эксплуатации для нормального режима в летнее время с
минимумом нагрузок или по уставке релейной защиты от повышений напря-
жения.
При выборе ОПН для вновь проектируемого объекта U нс принимается
в соответствии с ГОСТ 1516.3-96. Значения этих напряжений приведены в
табл.1.
Таблица 1
Номинальные (Uhom) и наибольшие рабочие напряжения электроустановок
и сетей высокого напряжения
Uhom, кВ 1 U наиб.раб, кВ Uhc, кВ Режим нейтрали
3,0 3,5 3,5. I г
6,0 6,9 6,9
10,0 11,5 11,5
13 ,8 15,2 15,2
15,0 17,5 17,5
18,0 19,8 19,8
20,0 23,0 23,0 1
27,0 30,0 30,0
Г 35,0 40,5 40,5
6
Окончание табл. 1
О’но^, кВ U наиб раб, кВ Uhc, кВ Режим заземения нейтрали
110,0 126,0 72,8
150,0 172,0 99,4
220,0 252,0 145,7 s'/''
330.0 363,0 209,8 -у
500,0 525.0 303,5
750.0 : 78Л0 ! 454.9
_______________!____________________I____________
При возможности устойчивого существования высших гармоник в нор-
мальных режимах в месте установки ОПН к Uhc добавляется наибольшая их
амплитуда. Если амплитуда гармоник неизвестна Uhc умножается на 1,1.
Устойчивое существование высших гармоник возможно в электричес-
ких сетях питающих вентильные преобразователи, электродуговые стале-
плавильные печи, а также на тупиковых подстанциях питаемых от линий
длиной 180 - 350 км с резистивной нагрузкой менее 0,1 от натуральной
мощности линии/1/.
В сетях 6-35 кВ с изолированной нейтралью или нейтралью заземлен-
ной через дугогасящий реактор однофазное замыкание на землю (033)
приводит к возрастанию напряжения на “здоровых” фазах в х'З раз. Поэтому,
в этих сетях в качестве Uhc следует принимать не фазное, а линейное
напряжение. Если в этих сетях время действия 033 не ограни-чивается, то
Uhc = U нанб раб. и берется из таблицы 1.Если длительность 033 ограничивается,
например, временем отключения 033 релейной защитой, то условие выбора
ограничителя принимает вид /2/:
U нро > Uhc/Ю,
(2)
где Ki= U/Unp -отношение допустимого для ОПН напряжения
промышленной частоты в течение времени t. к наибольшему рабочему,
определяемое из графиков Ю=/ (t), которые дают заводы-изготовители
(прил. А). На рис. 4 приведена такая зависимость для одной из модификаций
ОПН выпускаемых фирмой “Таврида-Электрик”.
7
Рис. 4. Зависимость “допустимое напряжение - время” для ОПН
с предварительным нагружением импульсом 2,25 кДж/кВ Uhdo,
выпускаемых ООО “Таврида-Электрик” по ТУ № ИТЕА 674361.0005
Для определения Kt на оси времени откладывают значение 1сзз взятое
по данным эксплуатации для места установки ОПН. При проектных
решениях следует брать длительности существования 033 нормируемые
ПТЭ для различных видов электрических сетей /3/:
- в контролируемых сетях, питаемых от турбогенераторов, гидроге-
нераторов и синхронных компенсаторов, а также с присоединенными
мощными электродвигателями, с токами однофазного замыкания на землю в
генераторной цепи более 5 А- Ызз не более 0,5с. При токе 033 ниже
5 А - Ьзз =2 часа и может быть увеличено до 6 ч, если однофазное замыкание
находится вне обмоток;
- в кабельных сетях 6-35 кВ, не содержащих присоединенных турбо-
генераторов, гидрогенераторов, синхронных компенсаторов и мощных
электродвигателей Ызз =2 часа и может быть допущено увеличение до 6ч по
согласованию с энергоснабжающей организацией;
- в воздушных сетях, работающих с изолированной нейтралью или
компенсацией емкостного тока 033 и не содержащих электростанций и
присоединений с электродвигателями, время отключения 033 не норми-
руется.
Если температура окружающей среды в месте установки ОПН превы-
шает 45°С, то значения Um. в правой части неравенств (1) и (2) увеличивают
на 2% на каждые 5°С повышения температуры окружающей среды.
8
2. Выбор ОПН по условию обеспечения взрывобезопасности
Для исключения взрывного разрушения покрышки ОПН при его внут-
реннем повреждении необходимо, чтобы нормируемый ток взрывобезо-
пасности ограничителя 1вб на 15-20% превышал наибольший из токов (од-
нофазного, двухфазного или трехфазного) КЗ, определяемый для точки
подключения ограничителя.
Ьб> (1.15-1,20) 1к.з. (3)
Для ОПН с 1вб> 40 кА введение указанного коэффициента не требуется. Если
условие (3) не выполняется, то следует предусмотреть ограждение ОПН /1/.
Для цепей генераторного напряжения принимается 1вб >20 кА /4/.
3. Выбор ОПН по номинальному разрядному току
Производится в случае установки ОПН для защиты от грозовых
перенапряжений. При этом номинальный разрядный ток должен быть не
менее 5 кА, а в перечисленных ниже случаях 10 кА и более 121:
- в районах с интенсивной грозовой деятельностью (более 50 грозовых
часов в году);
- в схемах грозозащиты двигателей и генераторов, присоединенных к ВЛ;
- в районах с высокой степенью промышленных загрязнений (IV степень
загрязнения атмосферы);
- в схемах грозозащиты, к которым предъявляются повышенные требо-
вания к надежности и в сетях с ВЛ на деревянных опорах.
4. Определение защитного уровня ОПН
при грозовых перенапряжениях
Полная задача определения защитного уровня ограничителей
заключается в получении оптимальных соотношений между характе-
ристиками ОПН и местом их расположения, обеспечивающих требуемый
уровень надежности грозозащиты электрооборудования. Решение такой за-
дачи предполагает проведение достаточно сложных расчетов по
специальным компьютерным программам для реальных схем подстанций и
распредустройств с известным числом отходящих линий.
9
Упрощенно оценить защитный уровень ОПН можно следующим обра-
зом. В настоящее время испытательные напряжения, а значит и уровни
изоляции электрооборудования, скоординированы с остающимся напряже-
нием вентильных разрядников, а расстояния между РВ и защищаемым обо-
рудованием регламентированы ПУЭ /5/. Отсюда следует, что остающееся
напряжение ограничителей (Uoct г) при грозовых перенапряжениях должно
быть не выше остающегося напряжения РВ при тех же токах координации (5
или 10 кА):
Uoct г Uoct рв . (4)
Выполнение этого условия позволяет устанавливать ОПН вместо вен-
тильных разрядников в тех же точках подключения к распредустройству.
Значения остающегося напряжения вентильных разрядников при токах ко-
ординации 5 кА для Uhom=3 - 35 кВ и 10 кА для НО - 750 кВ приведены в
табл. 2.
Таблица 2
Максимальные значения остающихся напряжений РВ
при воздействии грозовых импульсов
Класс
напря-
жения
i элек-
трообо
рудова
ния,
Пост рв,
кВ
при то-
ке ко-
орди-
нации
кВ
1к=
5кА
1к=
10
кА
14
6 I 10
27
15
20
35
110
220 '330
500 ' 750 I
45 61 | 80
130
295
570
800 |1180 1500 I
3
Для цепей генераторного напряжения уровень статорной изоляции
составляет примерно 2,8-Пф макс и при коммутационных, и при грозовых им-
10
пульсах. Поэтому для защиты этих цепей необходимо выполнение
следующего условия /4/:
Пост г < 2,8-Пф макс
(5)
5. Выбор длины пути утечки ОПН
В соответствии с ПУЭ для ОРУ и подстанций нормируется удельная
эффективная длина пути утечки внешней изоляции Ъ , обеспечивающая
необходимый уровень надежности изоляции при воздействии на ее
поверхность промышленных загрязнений (табл. 3).
Таблица 3
Удельная эффективная длина пути утечки Хэ
для внешней изоляции электроустановок и изоляторов ОРУ
Степень загрязнения лэ . см/кВ (не менее) при номинальном напряжении
до 35 кВ 1 10-750 кВ
I 1,90 1,60
II 2,35 2,00
III 3,00 2,50
IV 3,50 3,10
Расчетная длина пути утечки определяется по формуле /4/:
/ут р — ки • кэ' Uhc ,
(6)
где Uhc - наибольшее рабочее напряжение сети; ки - коэффициент
использования, зависящий от отношения /ут к строительной высоте
изоляционной части ограничителя Ьи.опн:
/ут/ Ьн.опн менее 2,0 2,0-2,3 ! 2,31 -2,7 2,71 -3,2 1 3,21 -3,5
ки 1,0 1,1 i 1.2 1,3 1 1,4
11
Длина пути утечки ОПН взятая из паспортных данных /утопи должна
быть больше расчетной длины пути утечки в районе установки ограничителя:
/ут ОПН > /ут р .
(7)
Обычно выпускаемые ОПН имеют несколько модификаций для
применения в различных зонах загрязнения. Упрощенно можно выбирать
ограничитель по соответствию его модификации зоне загрязнения в
планируемом месте установки ОПН. Если ОПН будет эксплуатироваться в
условиях закрытого распредустройства, выбор по длине пути утечки не
производится.
6. Выбор энергоемкости ОПН
Способность ограничителя рассеивать выделенную в нем энергию (его
пропускную способность) характеризуют удельной энергоемкостью v/уд . По
удельной энергоемкости ОПН делятся на пять классов (по МЭК 99-4, классы
разряда линии /6/). Для каждого класса указываются максимальные значения
испытательного прямоугольного импульса 1пи и \ууд (табл.4).
Классы энергоемкости ОПН
Таблица 4
Класс ОПН по пропускной способности (класс разряда линии) 1 2 3 4 5
Амплитуда Inn длительностью 2000мкс, А 250-400 401-750 751-1100 1101-1600 1601-2100
Удельная энер- гоемкость \¥уд, кДж/ кВ до 2 2,1-3,2 3,3-4,5 4,6-7,0 7,0-10
12
В сетях 110 кВ и выше проверку ОПН по энергоемкости обычно не
производят за исключением следующих случаев:
- установка ОПН на тупиковых подстанциях 110-220 кВ с частично
разземленной нейтралью трансформаторов;
- на подстанциях без выключателей на стороне высокого напряжения
(блоки трансформатор-линия);
- при установке на шинах подстанции батарей конденсаторов или
кабельных присоединений.
В первых двух случаях ограничитель должен иметь энергоемкость не
менее 4,0 -4,5 кДж/кВ номинального напряжения /1/. В последнем случае,
энергия выделяемая в ОПН может быть рассчитана по формуле:
Wp = С[(3-12 ,25 * UHp0
(8)
где С - емкость батареи или кабеля , Ф; Uhc - наибольшее рабочее
напряжение сети фаза-земля , кВ.
Тогда условие выбора ОПН :
WonH > W р
(9)
где Wohh = v/уд • U про - полная энергоемкость ограничителя.
При отсутствии специальных указаний по выбору энергоемкости
ограничителей 1 10-750 кВ, следует выбирать наиболее экономичный ОПН и
проводить проверку на соответствие его остальных характеристик условиям
эксплуатации. Следует учитывать, что с увеличением класса энергоемкости
существенно возрастает стоимость ограничителя перенапряжений.
При установке ОПН в сетях 6-35 кВ с изолированной или
компенсированной нейтралью, необходимо выбирать ограничители с учетом
их энергоемкости. В этих сетях наибольшие энергетические воздействия на
ОПН будут существовать при дуговых перенапряжения в режиме
однофазного замыкания на землю. Токовые и энергетические воздействия на
ограничитель и рассеиваемая им энергия в этом режиме определяется
расчетами переходных процессов при дуговых 033 с учетом величины тока
замыкания, степени его компенсации и наличия токоограничивающих
реакторов.
Суммарная расчетная энергия, выделяемая в ОПН за время
ограничения перенапряжений при дуговых замыканиях на землю, должна
быть не бо лее нормируемой для него энергии:
WI WonH
(10)
13
Максимальную суммарную энергию Wi, рассеиваемую в ОПН при 033,
можно оценить по формуле:
Ws=Wi-n, (И)
где W1 - энергия рассеиваемая в ОПН за один цикл зажигания и
гашения дуги; п - число зажиганий дуги.
Для определения п пользуются формулой, полученной на основе сетевых
испытаний /2/:
п= 30-0,1 1с, (12)
где 1с - емкостный ток 033 в амперах в сети с изолированной
нейтралью.
В сети с компенсацией емкостного тока 033, в качестве тока 1с следует
брать ток недокомпенсации. При расчетах энергоемкости ОПН обычно
принимается десятипроцентная недокомпенсация емкостного тока 033 /2/,
учитывающая возможный аварийный режим.
Значения Wi для кабельных сетей 6 и 10 кВ можно определить
приближенно по графикам в зависимости от 1с и остающегося напряжения
ОПН Uoct к, при коммутационном импульсе тока 1к=500 А (рис.5 ) /2 .
В воздушных сетях значения Wi определяют с помощью специальных
расчетов уровней перенапряжений с ограничителями и без них /4/.
Удельная энергоемкость ОПН в цепях генераторного напряжения не
должна быть меньше 4-5 кДж/кВ при изолированной нейтрали генерато-
ров /4/.
14
Рис. 5. Обобщенные расчетные зависимости
рассеиваемой в ОПН энергии за один цикл «гашение - зажигание»
в кабельной сети: а-6кВ;б-10кВ
7. Определение защитного уровня ограничителя
при коммутационных перенапряжениях
ОПН обеспечивает защиту от коммутационных перенапряжений если
остающееся напряжение ограничителя при воздействии коммутационного
импульса тока Пост к меньше Ukh - испытательного напряжения
коммутационного импульса для защищаемого электрооборудования, с
запасом 15-20 %:
Пост К < Ukh/( 1,15—1,20) (13)
Испытательное напряжение Ukh нормируется ГОСТ 1516.3-96 для
оборудования 330 кВ и выше (табл. 5). Для электрооборудования 6-220 кВ
нормируются одноминутные испытательные напряжения частоты 50 Гц
(Uncn50) значения которых также приведены в табл. 5.
15
Таблица 5
Испытательные напряжения изоляции электрооборудования
Класс напряжения Одноминутное промышленной час- тоты Цисп 50, кВ 1 Коммутационного импульса Ukh, кВ
3 6 10 15 20 35 НО 220 330 500 750
Внут- рен- няя изол яция тран сфор • мато ров Нор- маль- ная 18 25 35 45 55 85 200 325 950 1230 1550
Облег чен- ная 10 16 24 37 50 ! 1 1 - - ! 1050 1 . 1 1 900 ! ** |
Вну- трен няя изо- ля- ция ! аппа рато в, ТТ TH Нор- маль- ная 24 32 42 55 65 95 - - ।
Облег пен- ная 10 16 24 37 50 - -
Элек тро- дви- гате- лей До 1000 кВт 7,3 13 21 i
Свы- ше 1 МВт 7,9 15 1 23
Генераторов Цки = (2,7 - 2,9)Цф макс /4/, т.к. Ки =1 для статорной изоляции
* - для автотрансформаторов АОДЦТН 167000 500/220
** - для обмотки 500 кВ автотрансформаторов АОДЦТН 417000 750/500.
16
Переход от испытательного напряжения Uncn50 к выдерживаемому
изоляцией электрооборудования уровню коммутационных перенапряжений
осуществляется по формуле /2/:
Ukh — Ки- * Кк * ^2 * Uncn50,
(14)
где Ки - коэффициент импульса, учитывающий упрочнение изоляции
при действии короткого импульса, по сравнению с испытательным одно-
минутным воздействием;
Кк - коэффициент кумулятивности, учитывающий многократность
воздействия перенапряжений и возможное старение изоляции. Для транс-
форматоров и электрических машин Ки = 1,35 и Кк=0,9 /2/.
Если рассматриваемый ОПН не удовлетворяет условию выбора (13),
необходимо взять ограничитель с тем же Инро, но большего класса
пропускной способности (энергоемкости), имеющий меньшее значение Пост к.
8. Выбор ОПН по временным допустимым
повышениям напряжения
После окончания переходного процесса при коммутации элементов
электрической сети могут возникать временные установившиеся повышения
напряжения (квазиустановившиеся перенапряжения) с амплитудой Uy,
существующие в течение времени ty до тех пор, пока они не будут
устранены специальными мерами или не произойдет их самоликвидация.
Способность ОПН выдерживать эти воздействия определяется с
помощью зависимостей допустимого для ОПН времени приложения
напряжения Kt-f(t), рассмотренных в п.2. Эти зависимости даются заводом
изготовителем ОПН либо в виде формулы, либо графически (рис. 4). Ряд
производителей приводит эти графики для случая предварительного
воздействия на ОПН коммутационного импульса. По этим зависимостям для
расчетного значения Uy определяется время (в в течение которого
ограничитель выдерживает воздействие этого напряжения. Тогда условие
выбора по временным допустимым повышениям напряжения, будет иметь
вид /4/:
Гв > ty
(15)
17
Расчетным режимом для выбора ОПН 110-750 кВ на шинах
подстанции или ОРУ рядом с трансформатором или автотрансформатором и
когда ОПН не коммутируется вместе с линией является режим
несимметричного КЗ на шинах подстанции. Поскольку эти сети имеют
эффективно заземленную нейтраль, Uy будет < l,4U<j> в зависимости от
отношения сопротивлений нулевой и прямой последовательностей zo/zi
относительно точки КЗ, которое в этих сетях меньше или равно 3,0.
Наиболее опасными расчетными режимами для ОПН на линии, на
линейном шунтирующем реакторе или на трансформаторе присоединен-ном
к линии без выключателя являются режимы:
- одностороннего отключения однофазного КЗ на ВЛ при каскадном
действии релейных зашит;
- неполнофазного включения или отключения линии.
Напряжение на здоровых фазах Uy во всех перечисленных режимах
определяется либо с помощью программ для PC. либо с помощью методики
изложенной в /1/. Времена существования этих режимов ty определяются
главным образом временами срабатывания релейной защиты
противоаварийной автоматики.
В табл. 6 приведены типичные значения кратностей
квазиустановившихся перенапряжений и их длительности согласно /4/.
Таблица 6
Максимальные кратности квазиустановившихся перенапряжений и
средние времена существования этих перенапряжений по данным /4 /
Место установки ОПН Расчетный режим квазистационар- ных перенапряже- ний Uhom, кВ Ку =Uy TUhp ф । tycp, 1 с I 1 J
Подстанции и ОРУ: шины; рядом с транс- форматором или авто- трансформатором; ОПН не коммутирует- ся вместе с ВЛ Несимметричные КЗ на шинах; перенапряжения на неповрежден- ных фазах 110- - 750 < 1,4 в зави- симости от zo/zi ; i 4,0
Место установки ОПН Расчетный режим квазистационар- j пых перенапряже- I НИЙ > Uhom, кВ । Ку —Uy /Uhp ф tycp, 1 c 1
18
Окончание табл. 6
Максимальные кратности квазиу становившихся перенапряжений и
средние времена существования этих перенапряжений
i ВЛ; шунтирующий ! реактор на ВЛ; транс- i форматор подключен- । ный к ВЛ Одностороннее от- ключение однофа- зного КЗ на ВЛ при каскадном действии РЗ 110- 330 500- -750 Начало ВЛ 1,45 конец ВЛ 2,0 НачалоВ Л 1,8 конец ВЛ 2,5 4,0
Неполнофазные коммутации ВЛ с трансформатором на конце . При на- личии переходного феррорезонанса к значениям Ку.макс добавляется при- мерно 0,3 НО, 150 Начало ВЛ 2,0- 2,2 конец ВЛ 1,0-2 0,2- -0,3
220, 330 начало ВЛ 2,15 конец ВЛ 1,95 0,5
500 начало ВЛ 2,65 конец ВЛ 2,4 0,7- 0,8 1
750 начало ВЛ 2,35 конец ВЛ 2,3
ОАПВ ВЛ с реак- тором 330- 750 ! О 1,0- 1 -2,0 |
9. Места установки ОПН и условия их размещения
Места установки ОПН определяются функциональным назначением
соответствующего ограничителя и рекомендациями ПУЭ.
При защите трансформатора или автотрансформатора от грозовых и
коммутационных перенапряжений ОПН должен устанавливаться у
защищаемого объекта до коммутационного аппарата, ограничители RU2,
RU3, RU4, RU9 (рис. 6).
19
Рис. 6. Система защиты от перенапряжений в главной схеме
электрических соединений электростанции
У ОПН, как и у вентильных разрядников, имеется определенная зона
за-щиты зависящая от схемы РУ и параметров волн приходящих с линий. Как
правило, при установке средств защиты на выводах трансформаторов и
автотрансформаторов они не обеспечивают защиту удаленных от них
аппаратов РУ. Поэтому еще необходима установка ОПН на каждую систему
шин (кроме обходной). Их обычно устанавливают в месте подключения
трансформатора напряжения, присоединенного к шинам (ограничители RU1
и RU10 на рис. 6).
Если в схеме имеются трансформаторы у которых в рабочем режиме
обмотки низкого напряжения не нагружены, то эти обмотки защищают с
помощью ОПН от возможных переходов грозовых волн с обмоток высокого
напряжения (RU5).
Для уменьшения токов однофазного КЗ нейтрали некоторых
трансформаторов 110 - 220 кВ могут быть временно или постоянно
разземлены. При воздействии волн атмосферных перенапряжений на
линейные вводы этих трансформаторов на нейтрали могут развиваться коле-
20
бания, приводящие к значительному превышению напряжений над уровнем
изоляции нейтрали. Для ограничения этих перенапряжений в нейтрали
трансформаторов 1 10-220 кВ включаются специальные ограничители ОПНН
(ограничители RU6 на рис. 6), основные электрические характеристики
которых приведены в приложении В.
В настоящее время, с целью повышения надежности, на электрических
станциях часто используются схемы с генераторными выключателями
(рис. 6). Выключатели в цепях генераторного напряжения могут приводить к
появлению дополнительных коммутационных перенапряжений. Для защиты
от этих перенапряжений, а также перенапряжений обусловленных переходом
грозовых волн с обмотки высокого напряжения трансформатора на обмотку
низкого напряжения, в цепях генераторного напряжения со стороны
трансформатора устанавливают специальные ОПН (RU7. RU11)
характеристики которых приведены в приложении Г.
Для мощных энергоблоков 500 МВт и более возможна установка ОПН
и со стороны генератора (RU8).
В сетях собственных нужд (СН) электростанций ОПН устанавливают
для защиты изоляции от коммутационных перенапряжений и, прежде всего,
от перенапряжений при дуговых замыканиях на землю. Ограничи-тели
устанавливаются на шинах СН в свободной ячейке трансформатора
напряжения до предохранителя (ограничитель RU12 на рис. 6) /2/.
Если в сети СН электростанции применяются вакуумные выключатели,
то требуется защита от коммутационных перенапряжений инициируемых
этими выключателями. ОПН, установленные на шинах РУСН (рис. 6) не
защищают присоединение при его отключении вакуумным выключателем.
Наибольшая эффективность ограничения этих перенапряжений достига-ется
при установке ОПН параллельно выключателю или непосредственно у
защищаемого объекта (например RU13 на рис. 6).
Не требуется защита от перенапряжений, инициируемых вакуумными
выключателями, в следующих случаях:
- для электродвигателей мощностью 1800 кВт и более;
- для трансформаторов СН в кабельных сетях с длиной подключенных
кабелей более или равной приведенным в табл. 7 значениям 121.
21
Таблица 7
Длины кабелей в сети СН
при которых не требуется защита трансформаторов 6/0.4 кВ
от перенапряжений, инициируемых вакуумными выключателями
Класс напряжения, кВ ! Длина кабеля, м, при мощности трансформатора, кВт 2500 i
! 250 630 ! 1000 '1600 I
6 50 120 j 150 ; 200 240
10 1 30 90 i 115 150 ' 180 !
Если в сети 6 кВ СН электростанций емкостный ток 033 меньше или
равен 10 А, то ОПН устанавливаемые между фазой и землей должны иметь
параметры, не хуже приведенных в табл. 8 П/.
Основные параметры ОПН
для защиты сетей СН 6 кВ электрических станций
Таблица 8
1— j Способ установки ОПН Между ’ Между
фазой и землей контактами выключателя
Цнро, кВ, не менее 6 5,5
Напряжение 50 Гц допустимое для ОПН в течение 2 часов, кВ, не более 6,6* 6,6* *
Напряжение на ОПН при импульсе тока 30/60 мкс амплитудой 500А, кВ, не более 14,8 13,5
Пропускная способность на 20 прямоугольных импульсах тока 2000 мкс с амплитудой, А 400 150
*- с предварительно поглощенной энергией 17кДж,
**- без предварительно поглощенной энергии.
В открытых РУ спуск от ошиновки к ограничителю выполняется теми
же проводами, что и для остальной аппаратуры РУ. Заземление ограничителя
осуществляется присоединением к заземляющему устройству РУ. При
установке ОПН взамен разрядника с использованием его стойки, ОГТН, с
помощью переходной конструкции, крепят так, что бы верхний зажим
находился на той же высоте, что и у разрядника /1/. На рис. 6 указаны
габаритные размеры ОПН. а в табл. 9 приведены их примерные значения для
ОПН следующих фирм-производителей:
22
00
i
- АООТ НИИ “Электрокерамика ” совместно с
Корниловским фарфоровым заводом (ЭК-КФЗ);
-промышленная группа “Таврида-Электр-
ик” (TEL);
- СП “ASEA-Brown Bovery” и “Уралэлектро-
тяжмаш” (АВВ-УЭТМ);
- концерн Siemens (Siemens).
Внешний диаметр покрышки ограничителя (d)
указан ориентировочно.
Кроме перечисленных производителей, ОПН
выпускают следующие фирмы-изготовители:
- созданная на базе Великолукского завода
высоковольтной аппаратуры холдинговая ком-
пания “ЭЛВО”;
- закрытое акционерное общество “Феникс-88”;
- Центр энергетических защитных аппаратов
(“ЦЭЗА”) в том числе ООО ”АФ-Полимер”;
- СП “Холдинговая компания “Электрозавод”
и “Cooper Power Systems” (“Cooper-ЭЛЗ”).
Рис. 7. Внешний вид ОПН 220 кВ
и его основные габариты
Таблица 9
Основные габариты ОПН различных производителей
U ном электро- установки, кВ Н, мм и фирма-производитель D,mm L,mm d, мм
ЭК-КФЗ TEL АВВ-УЭТМ Siemens
35 550 735 510-640 435 - - 225
НО 960-1130 1200 1100-1300 1235 - - 225
! 150 1550 - - - - -
220 2040 2500 1900-3200 2470 720 400 335
330 4260 - 3500-4500 3862 1850 900 550
500 4600 - 4500 4920 2000 1500 550
750 7000 - 5350 - 2500 1810 574
1150 8380 - - - 3000 2440 590
Пример установки ОПН на шинах ОРУ-110 кВ показан на рис. 8.
23
Рис. 8. Конструкция ячейки
шинносоединительного выключателя ОРУ 110 кВ
с трансформатором напряжения и ОПН: а - разрез, б - план
10. Примеры выбора ОПН
Рассмотрим наиболее типичные случаи выбора ОПН, для защиты главной
схемы электрических соединений электростанций (рис. 5).
10.1. Выбор ОПН 220 кВ установленного для защиты
трансформатора вместо вентильного разрядника
Исходные данные:
- наибольший из токов короткого замыкания в месте установки ОПН,
1кз~24кА.
- район по загрязнению И.
Предполагая отсутствие высших гармоник на шинах ОРУ' в нормальных
режимах работы, из табл. 1 находим наибольшее рабочее напряжение сети с
пятипроцентным запасом Инс= 1,05-145,7=153 кВ.
24
По условию (1) необходимо, что бы Uwpo > 153 кВ. По приведенным в
приложении Б электрическим характеристикам ОПН, выбираем следующие
марки ограничителей, отвечающие этому неравенству:
Exlim Q-192 СМ 245, ОПН-220/157-1 ОПУХЛ 1, ОПН-У'ТЕЕ-220/168 УХЛ1 II.
По условию обеспечения взрывобезопасности (3) находим:
1вб> 1,20-1кз =1,20-24,0=28,8 кА,
где 1кз - наибольший из токов КЗ на шинах ОРУ-220 кВ, полученный
расчетным путем.
Из перечисленных ранее ограничителей, ОПН-У/ТЕЕ-220/168 УХЛ1 II
не обеспечивает выполнение этого условия. Поэтому в дальнейшем
рассматриваем оставшиеся две модели ограничителей. Поскольку
исследование квазиустановившихся перенапряжений в рассматриваемой
схеме не проводилось, выберем ОПН по временным допустимым
повышениям напряжения приближенно. Из табл. 5, максимальное значение
напряжения при однофазном КЗ на шинах ОРУ не превышает 1,4Пнр при
ty=0,4 с. Фазное значение наибольшего рабочего напряжения Ннр = 1,15
220/V3 = 145.7 кВ. отсюда Пу = 1,4-145,7 = 204 кВ, а кратности этого
напряжения в отношении к Uhpo составляют: для Exlim Q-192 СМ 245 Uy/
UhPo = 204/154 = 1,32, а для ОПН-220/157-1 ОПУХЛ 1 - Uy/ UhPo = 204/157 =
1,30.
По кривым приложения А (рис. А.9 и А. 13) находим время в течение
которого ОПН выдерживает это воздействие. Для Exlim Q-192 CM 245 это
значение оказывается менее 0,1с, то есть условие (15) te > ty, не
выполняется, поэтому принимаем к рассмотрению другой ограничитель этой
же фирмы, Exlim Q-216 СМ 245, имеющий более высокое значение
Пиро = 174 кВ. Для нового ограничителя Uy/ Uwpo - 204/174 = 1,17 и по
графику (рис.А.9) te =12 с. При этом условие выбора (15) выполняется
(12с > 4с). Для ограничителя ОПН-220/157-ЮПУХЛ1 фирмы “Феникс-88”
te = 150с, т. е. условие (15) выполняется с большим запасом.
Произведем приближенную оценку защитного уровня ОПН при
грозовых перенапряжениях. Так как, уровни изоляции трансформаторов,
автотрансформаторов и аппаратов ОРУ-220 кВ электрических станций
скоординированы с защитным уровнем разрядника РВМГ-220 (II группа по
ГОСТ 16357), то для замены его на ОПН требуется выполнение условия (4).
Остающееся напряжение Uoct рв при токе грозового импульса 10 кА для
РВМГ-220 составляет 515 кВ (табл. 2), a Uoctf для ОПН Exlim Q-216 СМ 245
равно 491 кВ /приложение Б) и для ОПН-220/157-ЮПУХЛ1 Uoctf = 452 кВ.
То есть, условие (4) выполняется для обоих ограничителей.
Проверку ОПН по энергоемкости не производим, т.к установка ограни-
чителя в рассматриваемом примере не подпадает под условия перечис-
ленные в разделе 7.
25
Определим защитный уровень ограничителя при коммутационных
перенапряжениях.
По формуле (14) определяем испытательное напряжение
коммутационного импульса для защищаемого трансформатора:
Ukh = 1,35 -1,0 • х'2 • 325 = 618,6 кВ, (Uncn50= 325 кВ из табл. 4).
Остающееся напряжение на ОПН Uoctk при воздействии на него
коммутационного импульса находится из таблиц приложения Б и составляет
430 кВ для ОПН Exlim Q-216 CM 245, и 399 кВ для ОПН-220/157-1 ОПУХЛ 1.
То есть, условие (13), Uoctk < Ukh/( 1,15-1,20), выполняется.
Выберем длину пути утечки ОПН и его климатическое исполнение. По
исходным данным в зоне сооружения ОРУ степень загрязнения атмосферы
относится к категории II. Поэтому выбираем модификацию ОПН по длине
пути утечки II, климатическое исполнение УХЛ, категория размещение 1.
Итак, всем рассмотренным условиям выбора удовлетворяют два
ограничителя перенапряжений: ОПН Exlim Q-216 CM 245 производства СП
“АББ-УЭТМ” и ОПН-220/157-1 ОПУХЛI производства ЗАО ’‘Феникс-88”.
ОПН серии Exlim имеет выше Ннр и значительно более высокую
энергоемкость W=972 кДж (у ОПН производства “Феникс-88 ” W=490 кДж).
При окончательном выборе ОПН необходимо помнить, что с
увеличением энергоемкости ограничителя с одной стороны улучшаются его
защитные свойства, с другой - существенно увеличивается его стоимость.
Например, при переходе к следующему классу энергоемкости стоимость
ОПН увеличивается, как минимум на 25% /1/.
Для защиты разземленной нейтрали трансформатора (RU6 на рис. 6)
можно выбрать любой из специальных ОПНН, характеристики которых
очень близки (приложение В), желательно той же фирмы, что и у
ограничителя защищающего основную изоляцию трансформатора.
10.2. Выбор ОПН для зашиты
от коммутационных перенапряжений кабельной сети СН 6 кВ
В сетях СН электростанций ОПН обычно устанавливают для защиты от
коммутационных перенапряжений, возникающих при дуговых 033.
Исходные данные:
- величина емкостного тока 033 на шинах СН 1с =9А. Сеть работает с
изолированной нейтралью трансформаторов;
- время отключения 033 2 часа;
- значение тока трехфазного КЗ на шинах РУ, где будет установлен ОПН,
1кз = 8 кА
26
Предполагая в качестве примера, что на остальных распредустройствах
электростанции установлены ограничители фирмы “Феникс-88”, произведем
выбор ОПН на шинах СН для ограничителей этой фирмы.
При отсутствии эксплуатационных данных наибольшее рабочее напря-
жение сети определяем из таблицы 1, Uhc = 6,9 кВ. Выбираем ОПН, способ
ный выдерживать это напряжение в течение возможного времени его
воздействия.
Для заданной длительности времени 033 2 часа = 7200 с, по зависимос-
ти “допустимое повышение напряжение- время” (рис.А.6) определяем Kt~
1.12. По формуле (2) наибольшее рабочее напряжение ограничителя должно
быть: инро> Uhc/ Kt = 6,9/1,12 =6,16 кВ.
Ближайшее большее значение Инро по данным приложения Б для ОПН
фирмы “Феникс-88” соответствует ограничителю ОПН-6/6,5-Ю(1)УХЛ 1,2
(6,5 кВ). Определим для него защитный уровень при коммутационных
перенапряжениях.
По формуле (14), уровень выдерживаемых изоляцией коммутационных
перенапряжений Ukh = Ки-КкУ2-иисп50 = 1,35-0,9-^2- Uiicnso =1,7-Uncnso.
Для электродвигателей 6 кВ Uncn50 = 13 кВ (табл.4), поэтому Ukh =1,7-13=
-22,1 кВ.
Для рассматриваемой модели ОПН Uoct к = 15,7 кВ (приложение Б).
Отсюда следует, что условие (13) Uoct к < Ukh/1,2 выполняется (15,7 кВ
<22,1/1,2 = 18,4 кВ).
Произведем проверку ограничителя по его энергоемкости. Для этого по
графику на рисунке 4 а) определяем энергию выделяемую ОПН при одном
зажигании дуги 033, приняв Uoct к = 16 кВ и ток Ic = 9А (в сети с резонансно
заземленной нейтралью берется 0,1-1с, предполагая 10% недокомпенсации
тока /2 /). Из графика видно, что при столь малых токах 033 1с < 50 А,
энергия W1 в ограничителе не превысит 0,25 кДж.
Количество зажиганий дуги по формуле (12) п = 30 - 0,1 • 9 - 29. Сум-
марная энергия рассеиваемая в ограничителе при 033 по формуле (11)
Ws = Wi • п = 0,25 • 29 = 7,25 кДж. Для рассматриваемого ограничителя
ОПН-6/6,5-Ю(1)УХЛ 1,2 полная энергоемкость V/опн = 9,76 кДж (прило-
жение Б), то есть, превышает расчетную величину Wi. Условие (10)
выполняется.
Принятый ограничитель так же удовлетворяет требованию
обеспечения взрывобезопасности (3), так как 1вб = ЮкА > 1,2 • 1кз = 1,2 • 8 =
9,6 кА.
Итак, для защиты электрооборудования СН от перенапряжений при
033 на каждую рабочую систему шин 6 кВ устанавливаем
ОПН-6/6,5-Ю(1)УХЛ2 (рис.6, ограничитель RU12).
27
Если в сети СН установлены вакуумные выключатели, то кроме ОПН
на шинах РУ, следует дополнительно установить ограничители со стороны
коммутируемых присоединений. Так как, в рассматриваемом примере
1с <10 А, характеристики этих ОПН можно взять из табл. 8. В противном
случае, требуется исследование переходных процессов возникающих при
коммутациях электродвигателей.
ОПН следует устанавливать лишь для двигателей мощностью менее
1800 кВт и для трансформаторов с длиной кабельных присоединений менее
значений, указанных в табл. 7.
10.3. Выбор ОПН в сети генераторного напряжения
для блока генератор - трансформатор
Исходные данные:
- блок состоит из турбогенератора ТГВ-200 с Uhom = 15,75 кВ и
трансформатора ТДЦ-250000/220 с Ubh = 242 кВ. Uhh = 15,75 кВ;
со стороны высокого напряжения трансформатор защищен от
перенапряжений ограничителем типа ОПН-У/ТЕЕ-220/154 (RU2 на рис. 6).
Требуется выбрать ОПН установленный аналогично RU7 (рис. 6) для
защиты генераторной сети от коммутационных и грозовых перенапряжений.
Наибольшее рабочее напряжение в генераторной сети из табл.1 Uhc= 17,5 кВ,
а максимальное фазное напряжение иф макс = ^2 Uhc/ ^3 = 14,3 кВ.
Тогда из табл. 5, уровень изоляции генераторов при воздействии
коммутационного импульса Ukh = 2,8' Иф макс = 2,8 • 14,3 ~ 40 кВ.
Из условия (13) Ukh/1,2 ~ 33,3 кВ, поэтому для защиты от
коммутационных перенапряжений требуется выбрать ОПН с Uoct к < 33,3 кВ.
По таблице приложения Г выбираем ограничитель с наиболее близким
значением Uoct к , той же фирмы, что и для ОПН на стороне высокого
напряжения трансформатора. Так OHH-T/TEL- 10/11,5 имеет Uoct к =28,2 кВ
и для него условие выбора (13) выполняется.
Определим наибольшее рабочее напряжение допустимое для ОПН при
времени существования 033 Шзз = 0,5с ( ПТЭ электрических сетей /3/).
По графику рис. А.4 приложения для Гозз =0,5с получаем Kt ~ 1,46. Из
формулы (2) инро> 17,5/ 1,46 = 11,9 кВ.
У рассматриваемого ограничителя Инро = 11.5 кВ (приложение Г), т. е
условие (2) не выполняется. Поэтому, к дальнейшему рассмотрению
принимаем ограничитель другой фирмы, например, ЗЕЕ7.150 фирмы
“Siemens” (приложение Г), имеющий Unpo= 12 кВ и более высокие защитные
характеристики.
28
Оценим приближенно способность выбранного ОПН обеспечить
необходимый уровень защиты генераторной сети от грозовых
перенапряжений. Эти перенапряжения могут появляться на обмотке низкого
напряжения блочного трансформатора за счет трансформации волны с
обмотки высокого напряжения.
Определив из приложения Г Uoct г для ограничителя ЗЕЕ7.150 по
условию (5) находим: Uoct г = 39 кВ < 2.8 • 14,3 = 40 кВ. Следовательно
рассматриваемый ОПН обеспечивает защиту генераторной сети от грозовых
волн.
Удельная энергоемкость ограничителя предназначенного для защиты
генераторных цепей по /4/ не должна быть меньше 4-5 кДж/кВ, а ток взры-
вобезопасности должен быть не менее 20 кА. У принятого ОПН ЗЕЕ7.150
wya = 8,0 кДж/кВ, а 1вб =20 кА, т. е. ограничитель удовлетворяет всем
рассмотренным условиям.
Библиографический список
1. Лысков Ю.И. и др. Методические указания по применению
ограничителей перенапряжений нелинейных в электрических сетях 6-35 кВ /
ОАО “Институт “Энергосетьпроект””, ОАО ВНИИЭ, НТК
Электропроект” -М. Изд. Сопротэк-1 1, 2001,- 73 с
2. Лысков Ю.И. и др. Методические указания по применению
ограничителей перенапряжений нелинейных в электрических сетях 110-750
кВ / ОАО “Институт “Энергосетьпроект””, ОАО ВНИИЭ, НТК “Электропро-
ект” -М.: Изд. С.ПРИНТ, 2000,- 68 с.
3. Правила технической эксплуатации электрических станций и сетей
(ПТЭ),15-изд.,-М.,1997
4. Ограничители перенапряжений в электроустановках 6-750 кВ / Под
ред. М.А. Аронова,- М.: Знак,2001.- 240 с.
5. Правила устройства электроустановок (ПУЭ), 6-изд., М.,
Энергоатомиздат, 1986.
6. Internanional Standart CEI/IEC 99-4:1991. Surge arrester.Part 4; Metal-
oxid surge arresters without gaps for a.c. systems.
7. Циркуляр Ц-5-98(э). О защите от коммутационных перенапряжений
при использовании вакуумных выключателей в сетях собственных нужд 6 кВ
энергообъектов / РАО ЕЭС России. -М., 1998,- 3 с.
29
Приложение А
(обязательное)
П.А.1. Зависимости “допустимое напряжение - время’’
для ОПН 6-35 кВ
Рис. А.1. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН POLIM-I
производства СП “АББ-УЭТМ’’ от их длительности: А - при предварительном
нагружении поглощаемой энергией при +45 °C; В-в исходном состоянии
при температуре воздуха -М5 °C.
Рис. А.2. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН POLIM-S,
производства СП “АББ-УЭТМ” от их длительности: А - при предварительном
нагружении поглощаемой энергией при +45 °C, В-в исходном состоянии
при температуре воздуха +45 °C
30
Рис. А.З. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН- PC,
производства ТОО “Таврида-Электрик” от их длительности
Рис. А.4. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН- КС и ОПН-Т,
производства ТОО “Таврида-Электрик” от их длительности
31
Рис. А.5. Зависимость “допустимое напряжение - время”
для ОПН ЗЕК 7, производства фирмы “Siemens”. А - при предварительном
нагружении поглощаемой энергией при +60 °C; В-в исходном состоянии
при температуре воздуха +40 °C
Рис. А.6. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН 6-35 кВ
производства ЗАО “Феникс-88”от их длительности,
после нагрева до 60 °C и подачи стандартного импульса
32
Рис. А.7. Зависимость “допустимое напряжение - время”
для ОПН 6-3 5кВ производства ХК “ЭЛВО”: А - при предварительном
нагружении двумя импульсами тока прямоугольной формы
длительностью 2 мс амплитудой 400 А; В - без предварительного
нагружения импульсами тока
П.А.2. Зависимости “допустимое напряжение - время” для ОПН 110—750 кВ
Рис. А.8. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН EXLIM R, от их длительности-
А - при предварительном нагружении поглощаемой энергией 2,5 кДж/кВ Ином
при +45 °C; В-в исходном состоянии при температуре воздуха -45 °C
33
Рис. А.9. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН EXLIM Q, от их длительности:
А - при предварительном нагружении поглощаемой энергией 4,5 кДж/кВ ином
при +45 °C; В-в исходном состоянии при температуре воздуха -М5° С
Рис. А. 10. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН EXLIM Р, от их длительности:
А - при предварительном нагружении поглощаемой энергией 7 кДж/кВ ином
при +45 °C; В-в исходном состоянии при температуре воздуха +45 °C
34
Рис. A.l 1. Зависимость относительных величин
временных перенапряжений промышленной частоты,
выдерживаемые ОПН EXLIM Т, от их длительности:
А - при предварительном нагружении поглощаемой энергией 10 кДж/кВ Ином
при +45 °C; В - в исходном состоянии при температуре воздуха +45 °C
Рис, А. 12. Зависимость “допустимое напряжение - время”
без предварительного нагружения импульсом энергии для ОПН,
выпускаемых АООТ “КФЗ” по ТУ №: 1) 3414-019-04682628-97,
2) 3114-01 1-04682628-96
35
Рис. А. 13. Зависимость “допустимое напряжение - время”
для случая; 1 - предварительного нагружения импульсом 2,5 кДж/кВ Uh
для ОПН 110-220 кВ, выпускаемых ЗАО “Феникс-88”; 2 - предварительного
нагружения импульсом 7,0 кДж/кВ Uh для ОПН 500 кВ.
выпускаемых ЗАО “Феникс-88”
Рис. А. 14. Зависимость “допустимое напряжение - время”
для случая предварительного нагружения импульсом 2,25 кДж/кВ Uwpo
для ОПН, выпускаемых ООО “Таврида-Электрик”
36
Приложение Б
Таблица Б.1
Электрические характеристики ОПН, рекомендуемых для эл. сетей 6 кВ
Наи- мено- вание фир- мы Тип ОПН 1 1н Uh | о р । м. Пост к, кВ при коммут.и мпульсе Uoct 1 1пи, г, кВ j А при J 1 имп. W, кДж j 1в Пол- । б . 1 ная ' Дли- на пути тока ! утеч- ! ки. j см И 3 О л я Ц и я
। .к > кА тока । тока ' I энеп- кА
1 I В ! 500 ' 5(10) ; I ' j (1000)А ' кА : 1 ’ i ; гоем ) кость , 1
, НПО ' "Эле- | ктро- ОПН-6 У1, ОПН-6ХЛ1 7,2 19 (Н300А) 25 300 1 на j 12,96 ф а Р
j кера- i мика ”и । КФЗ ОПН-1-6У1, | ОПН- j 5,3 1-6ХЛ1 5 14 (1=300А) 19 волне 1,2/ 2,5 1 9,54 Ф О Р
MWK (MWK..K4) 8 10 19,7 (20.5) 23,2 (24,6) 550 28 | 20 26,9 (37) П О л и м е Р
MWD 1 8 19.7 (20,5) 23.2 (24,6) 550 28 20 17.6
СП “АББ УЭТ М” POLIM ' 8 -I I 19,8 (20,6) 23,3 (24,6) 550 44 40 48,4
POLIM -S 8 19,7 (20,3) 22,8 (24,0) 1000 72 65 48,4
GXE 7 5,6 15,7 19,3 (21,8) 250 20
GXE 8 6,4 17,7 21,8 (24.6) 250 20
GXE 9 7,2 19.8 24,4 (27,5) 250 20
ОПН-6/6,5- 10(1)УХЛ1. 2 6,5 10 ! 15.7 (16.4) 19.2 (21,2) 270 9.76 20 (УХЛ 1) 15 (УХЛ 2) п 0 1 л и м е Р
ЗАО “Фе- никс- ОПН-6/7.2- 10(1)УХЛ1. 2 7,2 17,4 (18,1) 21,2 (23.5) 10.8 10
88" | ОПН-6/5,5- 10(П)УХЛ1 5,5 1 12.9 (13,3) 15,1 (16.2) 600 17,2
ОПН-6/6,5- 10(П)УХЛ 1 6,5 ! 15.2 ! (15,7) 17,8 (19,2) 20,3
37
Окончание табл. Б.1
Наи- мено- вание фир- мы Тип ОПН UHp ,кВ 1н О м, кА Uoct к, кВ при коммут.и мпульсе тока 500 (1000)А Uoct г, кВ при имп. тока 5(Ю) кА 1пи, I W, । | Дли- А 1 кДж j 1в । на Пол- б , пути ! ная ; | тока энер- кА утеч- 1 гоем । ки, > кость см И 3 ° л я Ц и
ТОО “Таври да- Элек- трик" ОПН-РС 6/7.6УХЛ1 7,6 5 18.9 (1=2 50А) 23,9 (25,7) 200 1 ' 29 п о
опн-кс 6/6.0УХЛ2 6,0 10 14.6 17,2 (18.5) 450 i 24 13 л и м е Р
ОПН-КС 6/6.9УХЛ2 6,9 10 16,9 19,9 (21,5) 450 28 13
ХК ‘ЭЛВО ОПН-1-6/ 7.2ПУХЛ1 7,2 5 18,7 22,5 24,5) 300 9,72 16,2 п 0 л и м
ОПН-1-6/ 7.6ПУХЛ1 7,6 5 19,3 23,6 25,6) 300 10,3 10 16,9
ОПН-П1- 6ПУХЛ1 7.2 10 17,6 21.2 (22,5) 400 1 ; 18,0
Sie- mens ЗЕК7 090- 4С 7,2 5 23 27,8 (30,2) 300 i 20 49 П
ЦЭЗА 01,П1 7,2 5 18,8 : 21,9 300 18,7 20 । 22,5 П ' 1
02.П2 1 ю.. J j (23,5; 400 25,2
Таблица Б.2
Электрические характеристики ОПН, рекомендуемых для эл. сетей 10 кВ
Наи- Тип 1н Uoct к, Uoct I 1пи, W, 1 Дли- 1 И
мено- ОПН Ннр о кВ при г, кВ ! А кДж * 1в 1 на i 3
вание м, коммут.и при ' i Пол- , б , пути 1 0
фир- .кВ мпульсе имп. ная | тока л
мы кА тока тока ( энер- кА 1 утеч- < я
500 5(Ю) гоем 1 ; ки. 1 п
(1000)А кА 1 кость I | см и
1 1 1 я
НПО ОПН-10 12 32 40 1 1 21.6 ф
"Элек- У1. ХЛ1 5 (1=300А) 1 а
ОПН-1- 8.9 7 31 1 16.07 1 ?
амика । Ф
, КФЗ 10У1.ХЛ1 (1=300А)
38
Продолжение табл. Б.2
, Наи- Тип i ! 1н ' Ноет к. 1 Uoct i 1пи, j W, г, кВ 'A । кДж при | j Пол- 1в б , кА i Дли- на пути тока утеч- ки, см И 3 О л я ц и я
‘ мено- . ОПН । Ннр ! о кВ при ’ вание ' । м, 1 коммут.и
। фир- | j Мы ,кВ | | мпульсе имп. тока 5(Ю) кА 1 ная энер- гоем кость
кА | тока 500 (1000)А
СП “АББ- УЭТМ" MWK (MWK... К4)* 13 10 J j 32,0 1 (33,3) J 37,7 (39,9) 550 45,5 20 41,8 (60,1) П
I СП mwd : 13 ю : зо,о > з?,7 ! 45,5 20
, >.АББ_ , 1 (33.3) , (39,9) 550 25,6 ! П j
;УЭТМ” ! 1 , i 1
! сп “АББ- ; УЭТМ” । POLIM -I : 13 ио 1 32,2 | (33,4) 37,9 (40,0) т 550 71,5 40 86,7 п 1
. СП “АББ- УЭТМ” i POLIM -S 13 ,0 32,0 (33,0) 37,1 (39,0) 1000 117 65 86,7 п
СП "АББ- УЭТМ” GXE 15 12 10 32 39,4 (44,4) 250 20 п
СП "АББ- УЭТМ” GXE 16 12, 8 10 34,1 42 (47,3) 250 20 п
ЗАО “Феник с 88“ ОПН-10/ 10-10(1) УХЛ 1,2 10 10 24,2 (25,5) 29,5 (32,6) 270 9,76 15 18 (УХЛ 1) 15 (УХЛ 2) п О л и м е- Р
ОПН-10/ 12-10(1)- УХЛ1.2 12 29,0 j (30,2) | i 35,4 (39.1) 10,8
ОПН 10/9.5 -10(11) УХЛ I 9,5 22,2 (23,0) 26,0 (28.0) 600 17,2 29, 75
ОПН-10/11 -10(11) УХЛ1 11 25,7 (26,6) 30.1 (32,5) 20,3 34, 5 j
39
Окончание табл. Б.2
| Наи- ! Тип 1н ! Пост к. , Пост г. ! 1пи. W. Дли- i и
| мено- вая ие фир-мы ОПН : Енр ,кВ о м, кА . кВ при ; коммут. импульс е тока 500 (1000)А кВ 1 при имп. I тока 5(Ю) кА г А кДж Пол- ная энер- гоем кость ! 1в । б , кА на пути ! тока утеч- ки, см 3 . о ! л я ц и я
ТОО “Таври- да-Эле- ОПН-РС 10/12.7 УХЛ1 12,7 5 31,5 (1=250А ) 40 (42,8) 200 42 П О л
ктрик” О ПН-КС 10/10,5 УХЛ2 • 10,5 10 26 30,6 (33,0) 450 42 22 Е_ и м е
1 опн-кс 10/11,5 УХЛ2 11,5 10 28 33.2 (35,8) 450 46 ! 22 Р
Sie- mens ЗЕК7 150-4V 12 10 34,5 41,7 (45,3) 300 49 20 49 П
Sie- mens ЗЕК7 180-4С 12 10 30,4 36,8 (39,9) 300 60 20 П
ХК ОПН-1- 10/1211 УХЛ1 12 5 30,5 37 (40,2) 1 300 16,2 27 п
“ЭЛВО” ОПН-1- 10/12,711 УХЛ1 12,7 5 31,8 1 40 (42,8) 300 17,15 10 28,6
ОПН-П1- 1 ОПУХЛ1 12 10 29,5 । 36 ! (38) i 400 ! 30 j 1
ЦЭЗА 01,111 12 5 31 i 36 300 | 18,7 1 37 П |
02, П2 10. (38,8) 400 ! 20 j 1
40
Таблица Б.З
Электрические характеристики ОПН,
рекомендуемых для эл. сетей 15(15,75) кВ
Наи- мено- вание фир- МЫ i Тип ОПН Пир ,кВ 1 1н О м, кА Uoct к, кВ при коммут. импульс е тока 500 (1000)А Uoct г, кВ при имп. тока 5(Ю) кА 1 1пи, А W, кДж Пол- ная энер- гоем кость 1вб кА Дли- на пути тока утеч- ки, см и 3 о л я ц и я
; сп | “АББ- (' УЭТМ ; mwk, MWD 18 10 ! 44,3 (46,1) 52,2 (55.3) 550 63 20 П
1 СП ! "АББ- ‘ УЭТМ POLIM- D..N.D..L 18 10 49,8 58.6 (63,0) 250 27 20 П
i СП “АББ- УЭТМ POL1M -I 18 10 44.5 (46,2) 52,4 (55,3) 550 71,5 99 86,7
СП "АББ- УЭТМ POLIM -S 18 10 44,3 (45,7) 51,3 (54.0) 1000 117 162 86,7
СП “АББ- УЭТМ POLIM -н 18 10 (44,4) 50,2 (52,2) 1350 239 J
СП “АББ- УЭТМ GXE 23 I 1 18.4 । 10 1 48,3 42 (47.3) 250 36.8
Sie- mens ЗЕК7 240- 4С 19,2 I 10 52,8 63,9 (69,4) !
41
Таблица Б.4
Электрические характеристики ОПН,
рекомендуемых для эл. сетей 35кВ
1 Наи- i мено- [ ванне 1 фир-мы
| ОПН 1 . 1 ' * 1 • л “ «
j инр ,кВ | о ; кВ при ; кВ А , кДж t 1в ; на 1 з
м. кА । коммут импульс е тока 500 (1000)А при имп. тока 5(Ю) кА 1 Пол- ная энер- гоем кость б , кА ; пути тока утеч- ! ки, см я Ц и я
НПО”Э лектрок ерамика ”и КФЗ ОПН-35 У1, ОПН- 35 ХЛ1 40,5 5 100 , (1=350А) 126 20 72,9 L
СП “АББ- УЭТМ" MWK (MWK.. К4)* 41 10 100,9 (104,9) 118,9 (125,8) 550 143.4 20 86,5 (129, Д5) П
СП “АББ- УЭТМ” MWD** 41 10 100,9 (104,9) 118,9 (125,8) 550 143,4 20 49,6 п
POLIM-I 101,1 (105,1) 119,2 (125,9) 500 225,5 40 173,6
POLIM-S 100,9 (104,0) 116,9 (123,0) 1000 369 65 173,6
ЦЭЗА 01,П1 40,5 5 105 120 (129) 300 18,7 20 126 п
02.П2 10 400 25,2
ЗАО “Феник с 88” ОПН- 35/40,5- 10(1)УХЛ 1 40,5 10 100 (104) 122 (134) 270 60,72 40 90 п :
ОПН- 35/37-10 П)УХЛ1 37 88,4 (91,4) 104 (1И) 600 1 15,8
ХК “ЭЛ- ВО” ОПН-1- 3511 УХЛ1 40,5 10 102 120 (127) 400 .0 105 п
ТОО "Таври- да Элек- трик” ! ОПН-У 35/38,5 УХЛ1 38,5 10 95 ИЗ (122) 450 85,5 20 86,6 п о Л 1 и 1 м | е
ОПН-У 35/40,5 УХЛ1 40,5 10 100 119 (128) 450 90 20 91,25
ОПН-У 35/42 ухл1 ; 42 ,0! 104 123 , ; ! ; (133) 450 46 20 94,5 Р ,
42
Таблица Б.5
Электрические характеристики ОПН, рекомендуемых для эл. сетей 110 кВ
Наи- ; мено- : вание j Фир- । мы : Тип ОПН I ' Внр ,кВ I i 1 1н 1» м, кА 1 1 Пост к. кВ при 1 коммут. ! импульс | е тока J 500 i (1000)А ) Пост г, кВ I при 1 имп. I тока : 5(10) . кА 1 W, 1 кДж । Пол- । мая i энер- гоемко 1 сть | 1вб, । кА 1 | Дли-на I пути тока | утечки, см
НПО” Электр окерам ! опн-но ! В УХЛ1 1 73/ 1 5 185 (192) 1 250 (280) 125 20 1,8 возмож- ны МОДИ-
ика”и КФЗ опн-но II УХЛ1 73/ 126 (234) 285 (320) 150 20 фикации
! СП ’ "АББ- Exlim R- 096 ! АМ123 77/96 224 (232) 1 240 1 (256) 240 50 2,0 возмож- ны МОДИ-
УЭТМ i Exlim Q- ; 108 ' АМ123 84; ' /108 10 211 ! (216) 1 246 . (260) 486 65 фикации
ЗАО ОПН-НО /73-1011 УХЛ I 73/91 176 (182) 206 (222) 228 40 1,8 возмож- ны МОДИ-
"Фени кс 88” опн-но /73-1011 УХЛ1 80/ /100 10 193 (199) 226 (243) 250 40 фикации
опн-но /73-1011 УХЛ1 88/ /110 212 (219) 249 (267) 275 40
ООО ОПН-У/ TEL-H0/ 73 УХЛ 1 73/ /100 I I 183 I | 218 ('233) 165 1,8 возмож-
‘’Тав- рида- Элек- 1 ОПН-У/ 1 TEL-ПО/ 1 77УХЛ1 77/ । /105 i 10 193 1 f 230 | (246) 1 174 । 20 ны моди- фикации
трик" ОПН-У/ TEL-H0/ 84УХЛ1 84/ /115 211 251 (269) 1 1 190 |
43
Окончание табл. Б.5
Наи- Тип инр. Uoct к, Uoct г. i w, 1вб, Длина
мено- вание ’ Фир- мы ОПН кВ о м, кА кВ при коммут. импуль- се тока 500 (1000) А кВ при имп. тока 5(10) кА ! кДж ; Пол- i ная энер- I гоем- ; КОСТЬ кА пути тока утечки, см
^ОПНп- 110/300- 1П-УХЛ1 -П1/01 73/ /98,5 190 (205) 225 (242) ' 1 14 2,5 возмож-
ООО ‘АФ- Поли- ОПНп- 110/300- Ш-УХЛ1 -П1/01 77/ /104 10 200 (216) 237 (255) 143 20 ны моди- фикации
мер" ОПНп- 110/300- 1П-УХЛ1 -П1/01 73/ /98,5 190 (205) 225 (242) I 154 1
Таблица Б.6
Электрические характеристики ОПН, рекомендуемых для эл. сетей 220 кВ
1 Наи- I ме ко- вание фир- мы । Тип ОПН UhP, кВ 1н о м, кА Uoct к, кВ при коммут.и мпульсе тока 500 1 1000)А Пост г, кВ при имп. тока 5(10) кА W, кДж Пол- ная энер- гоем- кость 1вб, кА 1 Длина пути тока утеч- ки. см
НПО" Элек- троке- рами- ка” и КФЗ ОПН-220 В УХЛ1 146/ 376 (363) 460 (500) 370 20 1,8
ОПН-220 II УХЛ 1 146/ 454 (439) 525 450 2,3
СП *’АББ- УЭТМ Exlim Q- 192 СМ245 154/ /192 10 1 382 (374) 436 (461) 864 65 J 2-° 1
Exlim Q- 216АМ245 174/ /216 430 (421) 491 (519) 972 65 2.5
44
Окончание табл. Б.6
Наи- мено- вание фир- мы Тип ОПН Unp, кВ 1н О м, кА Uoct к, кВ при коммут.и мпульсе тока 500 (1000)А Uoct г, кВ при имп. тока 5(Ю) кА 1 W, кДж Пол- 1 ная энер- гоем- кость 1вб. кА Длина пути тока утеч- ки. см 1 1
1 ЗАО i ОПН-220 ; /146-1011 I УХЛ1 146/ / 183 i 370 (358) 419 | (453) 1 ' 458 1 1 । 1,9 воз-
! “Фе- 1 НИКС 88” ОПН-220 /157-ЮП УХЛ1 157/ /196 1С 399 (385) 452 (486) 490 40 можны моди- фика-
ОПН-220 /176-1011 УХЛ1 176/ /220 447 (439) 506 (545) 550 НИИ
ООО "Тав- рида- । Элек- трик” ОПН-У/ TEL-220/ 146УХЛШ 146/ /200 (366) 436 (466) 330 2.25 воз- можны моди- фика- ции
ОПН-У/ TEL-220/ 154УХЛШ 154/ /210 10 (386) 460 (492) 350 20
ОПН-У/ TEL-220/ 168УХЛШ 168, /230 (422) 502 (538) 380
ООО “АФ- Поли- ОПНп- 220/450- Ш-УХЛ1 -П1 146/ /200 10 362 (4Ю) 452 (484) 331 30 2,5 воз- можны
мер” ОПНп- 220/550- 1П-УХЛ1 -П2 152/ /208 376 (426) 470 (504) 426 моди- фика- ции
ООО -АФ- Поли- ОПНп- 220/550- 1И-УХЛ1 j -П1 i 146/ /200 10 i 344 (355) 420 (460) 331 ! 30 1 2.5 воз- можны
мер” 1 ОПНп- : 220/700- 1 Щ-УХЛ1 j -П2 152/ J /208 j 371 (358) | 1 437 (479) | 426 I моди- фика- ции |
45
Таблица Б.7
Электрические характеристики ОПН, рекомендуемых для эл. сетей 330 кВ
Наи- Тип инр 1н Пост к. Uoct г, W, Длина
мено- вание фир- мы ОПН ,кВ о м, кА кВ при коммут.и мпульсе тока 500 (1000)А кВ при имп. тока 5(Ю) кА кДж Пол- ная энер- гоем- кость 1вб, кА пути тока утеч- ки, см
НПО” Элек- тро- керами ка” и КФЗ ОПН-ЗЗО УХЛ1 210 10 532 650 1000 20 1,8 налич. моди- фика- ций
СП “АББ- Exlim Q- 264 СМ245 211/ /264 10 382 (374) 436 (461) 1188 65 2,0
УЭТМ” Exlim Т- 276 174/ /216 20 525 637 2760 80 2,0 налич. моди- фика- ций
ОПНп- 330/700- Ш-УХЛ1 -П1 210/ /274 668 226
ООО ”АФ- Поли- ОПНп- 330/300- Ш-УХЛ1 -П1/01 220/ /288 10 700 760 30 2.5 воз-
мер” ОПНп- 330/300- Ш-УХЛ1 -П1/01 210/ /274 664 1080 можны моди- фика- ; ции
ОПНп- 330/300- Ш-УХЛ1 -П1/01 220/ /288 696 ИЗО
46
Таблица Б8
Электрические характеристики ОПН, рекомендуемых для эл. сетей 500 кВ
i Наи- ме но- । Тип ОПН | Внр 1н О Uoct к, кВ при Uoct г, кВ при W, кДж 1вб, Длина пути
вание фир- мы | ,кВ м, кА коммут. импульсе тока 500 (1000)А имп. тока 5(Ю) кА Поли, энерго ем- кость кА тока утеч- ки, см
' НПО” । Элек- | троке- j рами- ка” и ‘ КФЗ I ОПН-500 УХЛ1 330 10 743- 750 920 1 2270 i 1 20 1,8 налич. моди- фика- ции 1 !
СП “АББ- УЭТМ” Exlim Р- 396 ЕМ550 ,318/ । /396 ; ! i 10 771 9112 2772 65 2,0 налич. мод- ций
Exlim Т- 396 АН550 318/ I /396 । | 20 i 758 872 3960 80 2,0 налич. мод- ций
ЗАО "Фе- ОПН-500 /303-2011 УХЛ1 зоз/ 1 /410 ! 20 i 755 895 2870 40 2,0 налич. [
НИКС 88” 1 ОПН-500 /333-20П УХЛ1 333/ I /450 : ! L 830 ; i 980 i 3150 МОДИ- 1 мика- ций
ОПНп- 500/1000- 1П-УХЛ1 -П1 303/ ! /398 1 ! । 1 958 1556
ООО “АФ- Поли- ОПНп- 500/1000- Ш-УХЛ1 -П2 3 18/ /418 10 1 790 1005 1634 30 2,5 воз-
мер” | ц ОПНп- 500/1500- 1П-УХЛ1 -П1 1 303/' /398 761 I 1 930 I 2391 I можны моди- фика- । ции |
) ОПНп- 500/1500- 1 Ш-УХЛ1 j -П2 : 318/ /418 । 1 798 : j 976 1 2508 ; j i
47
Таблица Б.9
Электрические характеристики ОПН, рекомендуемых для эл. сетей 750 кВ
I Наи- 1 мело- вание фир- мы Тип ОПН 17нр ,кВ 1н о м, кА Uoct к, кВ при коммут и мпульсе тока 500 (Ю00)А Uoct г. кВ при имп. тока 5(Ю) кА W, | i Длина кДж > 1вб, | пути Пол- 1 кА тока ная 1 i утеч- энер- ! j ки, гоем- 1 । см 1 1 КОСТЬ 1 |
НПО- Электр I окерам j ика”и | КФЗ ОПН-750 У1 455 15 1180 1 1320 < 1,8 5224 20 налич. ' МОДИ- ; ; фика- 1 ' \ ции
СП “АББ- УЭТМ” Exlim Т- 588 АМ800 426/ ! /588 1 20 _J 1125 Г 1293 ' ! 5880 80 '
ООО "АФ- Поли- мер” ОПНп- 750/1800- Ш-УХЛ1 -П1 455/ /595 20 1168 1396 4291 | зо 2,5 воз- можны моди- фика- ции
ОПНп- 750/2500- Ш-УХЛ1 478/ /625 1466
48
Таблица В.1
Приложение В
Основные электрические характеристики ОПН
для защиты незаземленных нейтралей трансформаторов 110-220 кВ
i Изготовитель Феникс ЭК-КФЗ
Тип ОПН опнн- 110/56 ОПНН- 220/120 опнн-но ОПНН-220
Класс напряжения сети НО 220 110 220
Пнр о, кВ 56 120 56 115
Uhom о, кВ 77 164 73 150
1 При Тф/Ти 1к. 1 мкс 30/60 30/60 100/800 100/800
1 А 1000 1000 1500 1500
Пост к при токе 1к , кВ 142 311 155 310
Uoct г , кВ 174 379 - -
1вб, кА 20-40 20-40
Длина пути утечки, мм 1500 3000 1750 3600
49
Таблица Г.1
Приложение Г
Основные электрические характеристики ОПН,
рекомендуемых для защиты от перенапряжений генераторных сетей
блоков генератор-трансформатор
Фирма изгото- витель Тип ОПН Uhc, кВ Инр, кВ wya, кДж/ /кВ 1н , кА Uoct , кВ при 1к=250 (500)А Uoct г, кВ при 1г= 5 (10)кА 1 1вб, кА
TEL опн- T/TEL- 10/10,5 13.8 10.5 4 10 (26.0) 30.6 (33,01 : 20
опн- T/TEL- 10/11.5 15,75 11,5 4 10 (28,2) 33,2 (35.8) 20
ОПН- T/TEL- 10/12,7 20,0 12,7 4 10 (31,0) 36,9 (39.6) : 20
АББ- УЭТМ POLIM- 1-10 13,8* 15,75* 20,0 5,5 10 31,0 37,9 (40,0) 40
POLIM- S-10 13,8* 15,75* 20,0 13 9,0 10 (32,0) 37,1 (39,0) 65
MWK10 MWD10 13,8* 15,75* 20,0 3,5 10 30,9 37,7 (39,9) 20
POLIM- -1-15 24,0 5,5 10 (44.5) 52.4 (.55,3) 40 .
POLIM- S-15 24,0 18 9,0 10 (44,3) 51,3 (54.0) 65
MWK. MWD 24,0 3.5 10 _! (44,3) 52.2 (55,3) 20
Siemens ЗЕЕ7. 150 13,8* 15,75 12 8,0 10 (31,5) 37 (39) 20
Соорег- ЭЛЗ VariST AR- AZG-2 20.0 24,0 15.3 3,4 10 (36.9) 47,1 (50,7) 2о ; i
ЦЭЗА 02.П2 13.8* 15,75 ' 12.0 3.5 10 (31.0) 36 (38,8) 20 i
* Ограничение только коммутационных перенапряжений.
