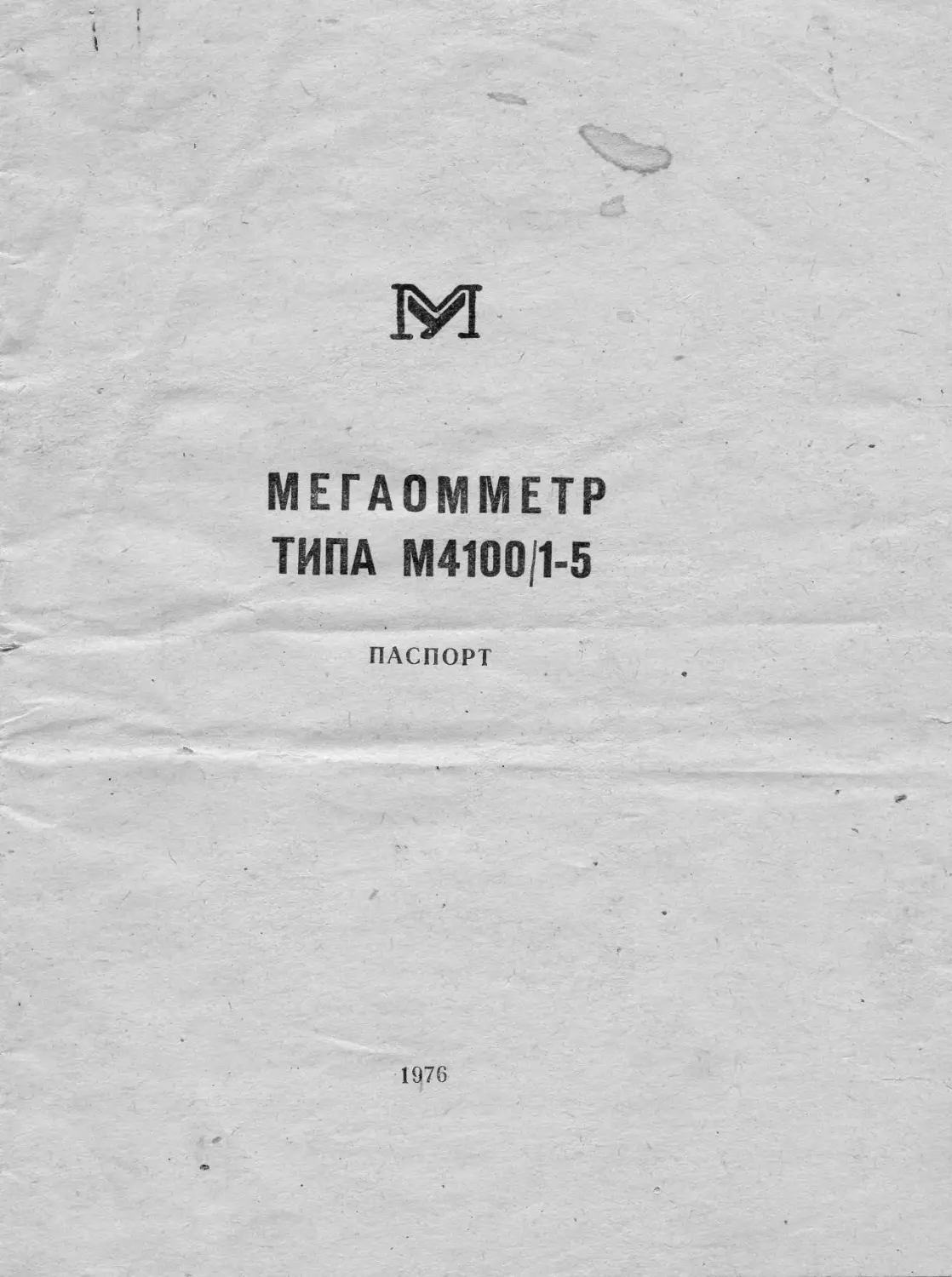

МЕГАОММЕТР
ТИПА М41001-5
I
ПАСПОРТ
1976
1. НАЗНАЧЕНИЕ
Мегаомметр типа М4100/1-5 является двухпредельным .пе-
реносным прибором и предназначен для измерения сопротив-
ления изоляции обесточенных электрических цепей. Выпуска-
ется в пяти модификациях по выходному напряжению и наи-
большему значению измеряемого сопротивления:
100В, ЮОМОм;
250В, ЗООМОм;
500В, 50ОМОм;
.	1000В, ЮООМОм;
2500В, ЗОООМОм.
Мегаомметр М'4100/1-5 предназначен для эксплуатации
при температуре окружающего воздуха от минус 30 до +40°С
и относительной влажности до 90% -при температуре +30°С.
Приборы, выпускаемые в тропическом исполнении, пред-
назначены для работы в условиях тропического климата при
температуре окружающего воздуха от минус 10 до +45°С и
относительной влажности 98% при температуре + 35°С и име-
ют обозначение М4100/П5Т.
Мегаомметры М4100/1-5 выпускаются в двух исполнениях:
— с дополнительной крышкой, внутрь которой укладыва-
ются соединительные провода, и имеющей ручку для пере-
носки :
— с футляром.
2.	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1.	Пределы измерения сопротивления, рабочая часть
шкалы и величина номинального напряжения на зажимах
прибора приведены в таблице.
Модифи-
кация
прибора
Пределы измерения
МОм
кОм
Рабочая
кОм
часть шкалы
МОм
Номиналь-
ное . выход-
ное напря-
жение, В
М4100/1	0 -	- 200	0 -	- 100	0 — 200		0 —	20	_ 100+ 10
М4100/2	0 -	- 500	0 -	- 300	0	— 500	0 —	50	250+ 25
М4100/3	0 -	- 1000	0 -	- 500	0	— 1000	0 —	100	500+ 50
М4100/4	0 -	- 1000	0 -	- 1000	0	— 1000	0 —	200	1000+ 100
М4100/5	0 -	- 2000	0 -	- 3000	0	— 2000	0 —	1000	2500 + 250
3
2.2.	Основная погрешность показаний не превышает 1 % от
длины рабочей части шкалы.
2.3.	Время успокоения подвижной системы — не более 4 сЛ
2.4.	Питание прибора осуществляется от встроенного гене-
ратора. приводимого во вращение рукой.
2.5.	Длина шкалы — не менее 80 мм.
2.6.	Прибор выдерживает транспортную тряску с ускоре-
нием 50 м/с2 при частоте ударов от 80 до 120 в мин.
2.7.	Конструктивное исполнение корпуса прибора — брыз-
гозащищенное.
2.8.	Габаритные размеры:
а)	прибора с ^крышкой — не . более 220x200x140 мм;
б)	прибора без крышки — не более 200x155x140 мм;
в)	прибора с футляром — не более 215x213x166 мм.
2.9.	Масса:	-
а)	прибора с крышкой — не более 4,5 кг;
б)	прибора без крышки — не более 3>5 кг;
в)	прибора с футляром — не более 4,9 кг.
2.10.	По основным техническим характеристикам прибор
отвечает требованиям. ГОСТ 8038-60 «Омметры. Технические'
требования».
3.	КОМПЛЕКТ ПОСТАВКИ
\	-	W
к	-	•
3.1.	Мегаомметр	М4100/1-5	—	1	шт
3.2.	Паспорт	—	1	экз.
3.3.	Соединительные проводи:
для	приборов	М4100/1-4	—	2	шт.
для	приборов	М4100/5	—	3	шт.
3.4.	При поставке мегаомметров с футлярами в комплект
поставки входит футляр (ТУ 25-04-1213-69). При этом допол-
нительная крышка к прибору не крепится.
’ПРИМЕЧАНИЕ. Поставка приборов с футлярами производится
по согласованию с заводом-изготовителем.
«
4.	УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1.	Прибор смонтирован в пластмассовом корпусе,. Гене-
ратор, выпрямитель и измеритель размещены внутри корпуса.
Сверху корпус закрыт крышкой, на которой расположены
контактные зажимы.
4.2.	Принципиальная схема прибора приведена в прило-
жении. Схема состоит из генератора переменного тока Г, при-
водимого во вращение рукой, выпрямителя, измерительного
м-еханиз'ма И (логометра магнитоэлектрической системы)
баночных резисторов.
до-
.Якорь генератора достигает номинального числа оборотов
при вращении рукоятки прибора со скоростью 120 об/мин. На
валу якоря помещен центробежный регулятор, обеспечиваю-
щий постоянство напряжения при увеличении скорости враще-
ния якоря генератора выше номинальной.
4.3.	При измерении сопротивления изоляции на пределе
«М Q » измеряемое сопротивление подключается к зажимам
«Л» (линия) — «1 » (земля). Постоянный ток от выпрями-
теля протекает через рамки (рабочую и противодействую-
щую 1 измерительного механизма, добавочные резисторы и
измеряемое сопротивление изоляции.
Б зависимости от величины измеряемого сопротивления
изоляции, протекающий ток в цепи (рабочей рамки будет из-
меняться, что вызовет отклонение подвижной части па угол,
соответствующий измеряемому сопротивлению. Через проти-
водействующую рамку логометра протекает постоянный ток,
создающий противодействующий момент.
4.4.	При измерении на пределе «К& » необходимо пере-
мычку, имеюющуюся на одном из соединительных проводов,
подсоединить к зажимам «Л^-» — «Л», а измеряемое сопро-
тивление — между зажимами «	» — «К&»,
б)
Рис. 1. Схема измерения сопротивления изоляции
приборами модификаций М4100/1-4
а)	на пределе «М2»; б) на пределе «К2»
5
Рис. 1 а. Схема измерения сопротивления изоляции
прибором модификации М4100/5
в)	на пределе «М2»
г)	на пределе «К 2 »
4.5.	Выходное напряжение прибора зависит от величины
измеряемого сопротивления. Примерные нагрузочные харак
теристикй приведены ниже.
Рис. 2. Нагрузочные характеристики мегаомметров
1 — для М4100/1-4
2 — для М4100/5
С увеличением измеряемого сопротивления шунтирующее
влияние цепи рабочей рамки уменьшается, и напряжение на
измеряемом сопротивлении приближается к поминальному.
5.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Внимание! Не приступайте к измерениям, не убедившись
в отсутствии напряжения на проверяемом объекте!
Перед началом измерений на время подключения прибора
к испытуемой цепи последняя должна быть временно зазем-
лена.
Ввиду высоких напряжений на выходе прибора в процес-
се измерения нельзя прикасаться к соединительным элемен-
там проверяемого объекта.
6.	ПОДГОТОВКА ПРИБОРА К РАБОТЕ
Для проверки исправности прибора необходимо-
а)	вынуть прибор из футляра и установить горизонтально
на твердом основании;
б)	в исправном приборе при вращении ручки генератора
стрелка должна установиться на отметке «со» шкалы «М2»;
в)	поставить перемычку «Л» — «Л_»;
г)	в исправном приборе при вращении ручки генератора
стрелка должна установиться на отметке «О» шкалы «М k ».
Если отклонение стрелки от указанных отметок превышает
расстояние, соответствующее основной погрешности, то при-
бор считается неисправным. Поверхность крышки между за-
жимами необходимо содержать в чистоте. Загрязнение про-
межутков между зажимами может привести к -дополнитель-
ной погрешности при измерении больших сопротивлений.
7.	ПОРЯДОК РАБОТЫ
7.1.	В зависимости от величины измеряемого сопротивле-
ния, подключение производить к соответствующим зажимам,
как указано в пунктах 4.3, 4.4.
7.2.	Вращая ручку генератора, произвести отсчет по соот-
ветствующей шкале.
7.3.	В тех случаях, когда результат измерения сопротивле-
ния изоляции объекта мегаомметром типа М4100/5 может
быть искажен поверхностными токами утечки, необходимо
принять меры, исключающие попадание поверхностных токов
в рабочую рамку логометра. Для этого на изоляцию объекта
накладывают токоотводящий электрод, который присоединя-
ют к зажиму прибора «Э». Схема присоединения мегаомметра
приведна на рис. За).
В случае измерения сопротивления изоляции между цепя-
ми, изолироваными от земли, к которым относится сопротив-
ление изоляции между жилами кабеля, зажимы <оД» и « _L»
присоединяются к обесточенным жилам кабеля, а зажим «Э»
— к броне кабеля, Схема присоединения прибора в этом слу-
чае приведена на рис. 3 б).

Рис. 3. Схемы присоединения мегаомметра М4100/5
8.	МЕТОДИКА ПОВЕРКИ ПРИБОРА
Поверка прибора производится по инструкции 188-60, ут-
вержденной Государственный Комитетом стандартов, мер и
измерительных приборов 8 июля 1960 г.
9.	УПАКОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
При перевозке приборы должны находиться в упаковке,
обеспечивающей их исправность.
Приборы должны храниться в закрытом помещении, где
не должно быть пыли, а также газов и паров» вызывающих
коррозию, при температуре от +10 до +50°С и относительной
влажности до 80%.
Транспортирование приборов может осуществляться всеми
видами транспорта при условии защиты их от прямого воз-
действия атмосферных осадков.
8
10.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Мегаомметр типа М4100/^заводской номер
соответствует техническим условиям (ТУ 25-04-2131-72) и
признан
4
годным к эксплуатации.
Дата выпуска «
(подпись)
»
________ 197
м.
Представитель ОТК завода
11.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок службы приборов — 2 года со дня от-
правки их с завода-изготовителя.

В течение указанного срока завод обязан безвозмездно
ремонтировать или заменять приборы, если они за этот срок
выйдут из сгроя или не будут отвечать требованиям техниче-
ских условий.
Безвозмездная замена или ремонт приборов производится
при условии соблюдения потребителем правил эксплуатации
и хранения, а также при наличии заводского клейма и пас-
порта.

Приложение.
Схема принципиальная электрическая
мегомметра M410G'1-4

Схема принципиальная электрическая
мегомметра М4100/5
11
Перечень элементов М4100/1
Поз. обозна- чение			Обозначение		Наименование	Кол.
Bl, В2			ВС-0,5-15кОм		Резистор	2
ВЗ, В4			ВС-0,5-47 кОм .		Резистор	2
Cl, С2			МБМ-160-0,5		Конденсатор	2 ’
Д1, Д2			7ГЕ4Ф		Селеновый выпрям.	2
	г		Ба 5.	126 000	Генератор	1
	и		Ба 5.171.043		Измеритель	1	3
0			Перечень эг		(ементов М4100/2
	Поз. бозна- чение		Обозначение		Наименование	Кол.
BI,		В2	ВС-2-47 кОм		Резистор	2	7
ВЗ, В4			ВС-2-120 кОм		Резистор	2	i
Cl, С2			МБМ-600-0,5		Конденсатор	2
Д1,		Д2	7ГЕ8Ф		Селеновый выпрям.	2	~
	Г		। Ба 5.126.000-02		Генератор	1
И			Ба. 5 171 043 « •		Измеритель	1
#			* Перечень элем		ентов М4100/3
Поз.» обозна- чение			Обозначение		Наименование	Кол.
R1.	В2		В С-2-82 кОм		Резистор	2
ВЗ, В4			ВС-2-220 кОм		Резистор	2
Cl, С2			КБГИ-400-0,05		Конденсатор	2	1
Д1, Д2			7ГЕ16Ф		Селеновый выпрям.	2	I
Г			Ба 5.126.000-04		Генератор	1
и			Ба 5.171.043		Измеритель	/			-4 1
					«
12
Перечень элементов М4100/4
Поз, обозна- чение	Обозначение	Наименование	Кол.
Rl, В2	ВС-2-470 кОм	Резистор	2
ВЗ, В4	ВС-2-470 кОм	Резистор	2
Cl, С2	КБГИ 600-0,03	Конденсатор	2
Д1, Д2	7ГЕ32Ф	Селеновый выпрям.	- 2
Г	Ба 5.126 000-06	Генератор	1
й	Ба 5.171.043-02	Измеритель	1
X	Перечень элемс	энтов М4100/5
Поз. обозна- чение	Обозначение	Наименование	Кол.
Bl, В2	ВС-2-3,3 МОм	Резистор	2
ВЗ, В4	ВС-2-220 кОм	Резистор	2
Cl, С2	МБМ 1500-0,05	Конденсатор	5
Д1, Д2	7ГЕ60Ф	Селеновый выпрям.	5
г	Ба 5.126 000-06	Генератор	1
и	_ Б а_5.171.043-04	Измеритель-		1_
Намоточные данные катушки генератора
1 Модифи- кация прибора	Обозначение	Провод		Число витков
		марка	диаметр, мм
М4100/1	Ба 5.126 000	НЭВ-2	0,23	1300
М4100/2	Ба 5.126.000-02		0,16	3500
М4100/3	Ба 5.126 000-04
			0,12	7200
М4100/4-5	Ба 5.126.000-06		0,08	15000
13
Намоточные данные потометров
Модифи-
кация
прибора
Провод
Рамки
марка
диаметр
Число
витков
Схема
соедине-
ния
рамок
Рабочая
1000
М4100/1-3
противодействующая
220
Парал-
лельн.
М4100/4
М4100/5
I

Рабочая
ПЭВ
0,04
1000
противодействующая
Рабочая
противодействующая
600
1000
600
Маркировочная схема плат мегаомметра М4100/1-4
Парал-
лельн.
Пос ле-
дова--
тельн.
14
Маркировочные схемы плат мегаомметра М4100/5
