                    СОВЕТ НАРОДНОГО ХОЗЯЙСТВА КИЕВСКОГО ЭКОНОМИЧЕСКОГО РАЙОНА.

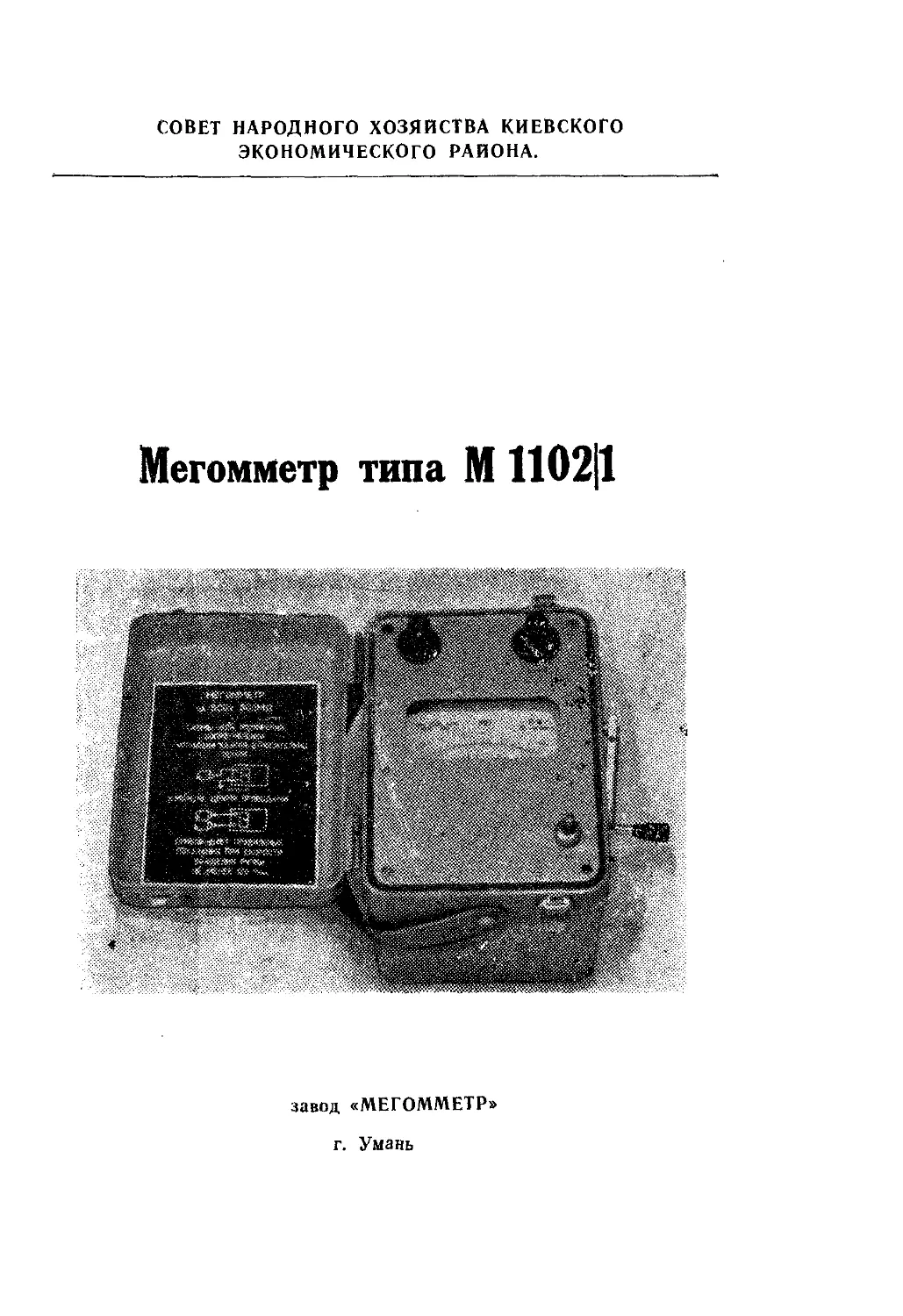

Мегомметр типа М 1102|1
завод «МЕГОММЕТР»
г. Умань
I. НАЗНАЧЕНИЕ,
Мегомметр типа Ml 102/1 предназначен для измерения больших сопротивлений и применяется при испытании изоляции электрических цепей без напряжения между собой и относительно земли в шахтах, в том числе, опасных по газу и пыли.
Прибор предназначается для эксплуатации при температуре окружающего воздуха от —30°С до + 50°С и при относительной влажности до 98%.
Мегомметры типа Ml 102/1 удовлетворяют техническим условиям на мегомметр типа Ml 102/1 и ГОСТ 8038—60.
II ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Мегомметр имеет два предела измерения: «К 2» и «М2» Пределы измерения и номинальное значение напряжения мегомметра на разомкнутых зажимах при включении на пределе «MS » и при вращении ручки с номинальной скоростью приведены в таблице 1.
Таблица 1.
Номинальное напряжение на зажимах в вольтах	Конечн. значение шкалы ^Рабочий диапазон нзмер
	На пределе
	М2	К2	М2	К2
500	500	1000	0,2^-200	0—1000
Основная погрешность в рабочей части шкалы не превышает ±1% от длины рабочей части шкалы при номинальной скорости вращения рукоятки генератора 120 об/мин.
Длина шкалы не менее 80 мм.
Время 'успокоения не более 4 сек.
Вес прибора не более 6 кг.
Примерные нагрузочные характеристики (зависимость
3
напряжения на зажимах от величины измеряемого сопротив-
4
Ill ПРАВИЛА ПОЛЬЗОВАНИЯ.
Мегомметр может применяться только для измерения сопротивления изоляции цепей, те находящихся под напряжением.
Перед измерением необходимо убедиться в отсутствии напряжения в испытуемых электрических цепях и исправности мегомметра.
В исправном мегомметре при вращении ручки генератора и при разомкнутых зажимах стрелка прибора должна останавливаться на отметке « со » на шкале мегомов, если переключатель находится в положении «М '-'» или на отметке «О» той же шкалы мегомов, если переключатель находится в положении «К 2 »
Измерение сопротивлений производится по схемам, изображенным на рис. 3, в следующем шорядке:
а) Измерение сопротивления изоляции кабеля Относительно земли
<5J Измерение сопротивления изоляции между двумя кабелями
Рис. 3. Схема включения мегомметра.
1-	В зависимости от измеряемого сопротивления поставить /переключатель в положение «К 2» или «М й».
5
2.	Присоединить к зажимам «линия» и « | ^измеряемое сопротивление.
3.	Вращая ручку генератора по часовой стрелке со скоростью около 120 об. в мин., произвести отсчет по соответствующей шкале-
IV. ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ И ГАРАНТИЙНЫЙ СРОК.
Транспортирование прибора можно производить только в соответствующей упаковке с соблюдением обычных при отгрузке и транспортировании хрупких изделий мер предосторожности.
Прибор должен храниться в закрытом чухом и чистом помещении. В воздухе помещения, где хранится прибор, не должно быть пыли, а также газов и паров, вызывающих коррозию. В местах хранения приборов не должно быть сильных магнитных полей.
Хранение прибора в рабочих помещениях должно производиться, как правило, в закрытых шкафах, при температуре от +10°С до + 35°С и относительной влажности воздуха до 80% •
Гарантийный срок службы 18 месяцев со дня отправки с завода-изготовителя.
Отзыв о работе мегомметра просим направить по адресу з а вод а -из го тов ител я:
г Умань, Черкасской обл., завод «Мегомметр».
(4) Умань, гортипо рафия. Зак № 1959—3000 14 V6-65 г.
