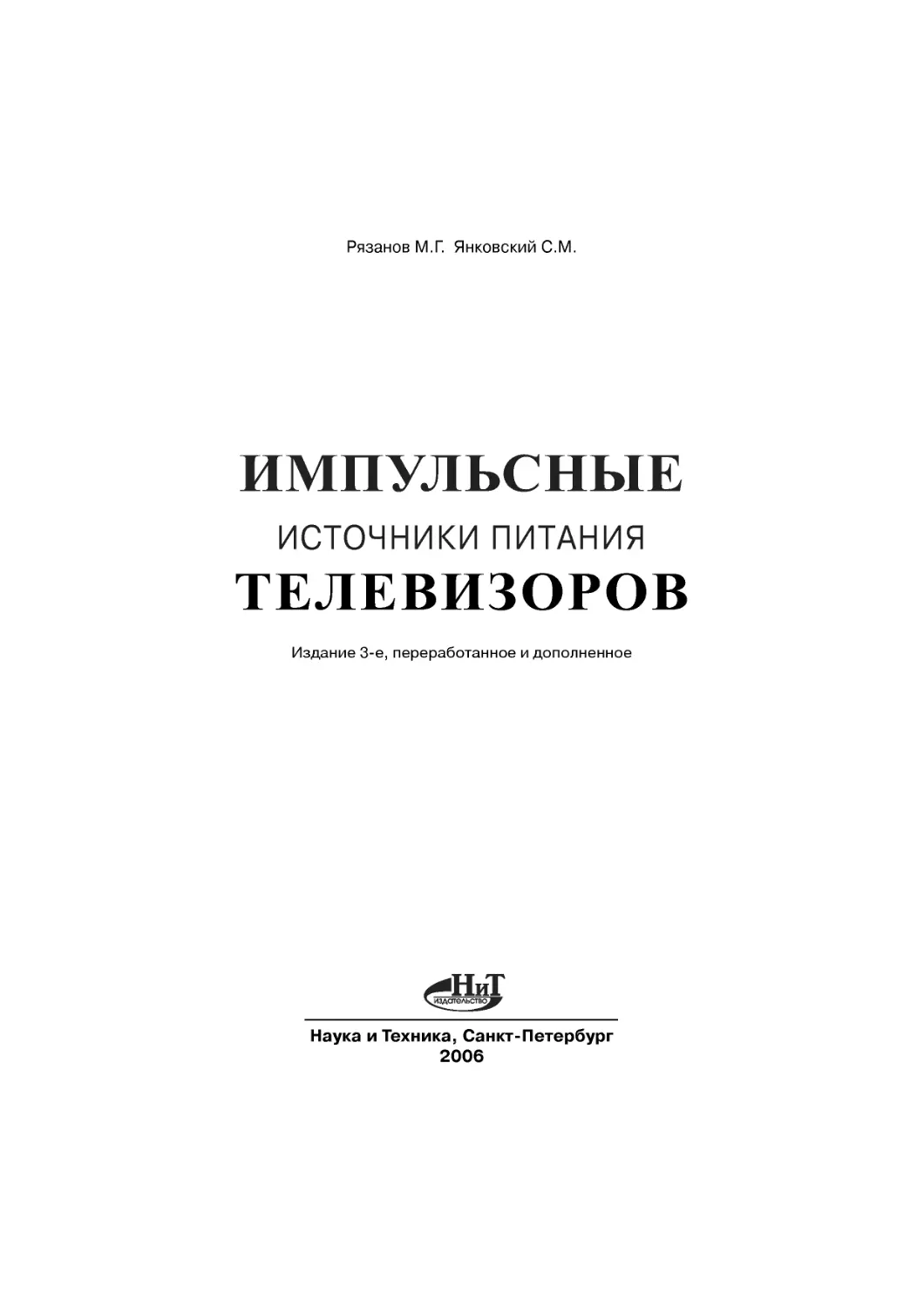

Наука и Техника, Санкт Петербург
2006
ИМПУЛЬСНЫЕ
Рязанов М.Г. Янковский С.М.
ИCТОЧНИКИ ПИТАНИЯ
ТЕЛЕВИЗОРОВ
Издание 3 е, переработанное и дополненное

ISBN 5 94387 353 8
ISBN 5 94387 353 8
Контактные телефоны издательства
(812) 567 70 25, 567 70 26
(044) 516 38 66
© Рязанов М.Г.
© Янковский С.М.
© Наука и Техника (оригинал макет, обложка), 2006
ООО «Наука и Техника».
Лицензия No000350 от 23 декабря 1999 года.
198097, г. Санкт Петербург, ул. Маршала Говорова, д. 29.
Подписано в печать
. Формат 70 100 1/16.
Бумага газетная. Печать офсетная. Объем 25 п. л.
Тираж 3000 экз. Заказ No .
Отпечатано с готовых диапозитивов в ФГУП ордена Трудового Красного Знамени
«Техническая книга» Министерства Российской Федерации по делам печати,
телерадиовещания и средств массовых коммуникаций.
190005, Санкт Петербург, Измайловский пр., 29.
Официальный сайт: www.nit.com.ru
В данном справочнике кратко рассмотрены принципы построения и работа
источников питания телевизоров. Основной упор сделан на рассмотрение
конкретных схем с приведением необходимых пояснительных материалов.
Рассмотрены наиболее распространенные модели телевизоров. Схемы источников
питания систематизированы по применяемой для их построения элементной базе.
Имеется алфавитный каталог рассмотренных телевизоров, который поможет
быстро найти необходимую схему.
Книга адресована специалистам, занимающимся ремонтом телевизионной техни-
ки, будет полезна для подготовленных радиолюбителей, которые самостоятельно
ремонтируют или модернизируют телевизионную технику.
Рязанов М.Г. Янковский С.М.
Импульсные источники питания телевизоров.--- 3-е изд., перераб. и доп.
---
СПб.: Наука и Техника, 2006, --- 400 с.: ил.
Серия «Телемастер»
Посетите наш Интернет-магазин, в котором представлено более 2000 наиме-
нований книг по радиоэлектронике, ПК, транспорту, технике безопасности...
Предложен широкий ассортимент схем радиоэлектронной аппаратуры.
www.nit.com.ru

Глава 1. Принципы формирования питающих напряжений в телевизорах ............... 10
Общие требования ....................................................................................................... 10
Функциональные узлы источников питания ................................................................ 12
Источники главного питания ........................................................................................ 15
Глава 2. Преобразователи на дискретных элементах ........................................... 19
Принцип действия преобразователя .......................................................................... 19
Принцип действия цепей преобразователя ................................................................ 21
Принципиальные схемы источников питания .............................................................. 24
Обнаружение и устранение неисправностей в ИП на дискретных элементах ........... 95
Глава 3. Источники питания на ИМС TDA4601 (К1033ЕУ1) .................................... 96
Состав источников питания ......................................................................................... 96
Принцип действия цепей преобразователя ................................................................ 98
Принципиальные схемы источников питания ............................................................. 102
Обнаружение и устранение неисправностей ............................................................. 125
Глава 4. Источники питания на ИМС TDA4605 (К1033ЕУ5) ................................... 126
Устройство ИП на ИМС TDA4605 ................................................................................ 126
Принцип действия цепей преобразователя ............................................................... 128
Принципиальные схемы источников питания ............................................................. 131
Обнаружение и устранение неисправностей ............................................................. 154
Глава 5. Источники питания на ИМС UC3842A ................................................... 155
Устройство источников питания ................................................................................. 155
Принципиальные схемы ИП ........................................................................................ 156
Глава 6. Источники питания на ИМС STR S6307, STR S6308, STR S6309 .............. 160
Устройство источников питания ................................................................................. 160
Принципиальные схемы источников питания ........................................................... 164
Глава 7. ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709 ............. 176
Устройство источников питания ................................................................................ 177
Принципиальные схемы источников питания ........................................................... 180
Глава 8. ИП на ИМС STR S5706, STR S5707, STR S5708 ................................... 243
Устройство источников питания ................................................................................ 243
Принципиальные схемы источников питания ........................................................... 245
Глава 9. ИП на ИМС STR50103, STR50115 ...................................................... 250
Устройство источников питания на ИМС ................................................................... 250
Принципиальные схемы источников питания ........................................................... 254
Глава 10. ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C ............ 271
Устройство источников питания ................................................................................. 272
Принципиальные схемы источников питания ............................................................ 275
Глава 11. ИП на ИМС STR F6654, STR M6529, STR M6833 ................................ 298
Устройство источников питания ................................................................................. 298
Принципиальные схемы источников питания ............................................................ 299
Содержание

Глава 12. ИП на ИМС МС44603Р ...................................................................... 315
Устройство источников питания ................................................................................ 315
Принципиальные схемы источников питания ........................................................... 317
Глава 13. ИП на ИМС STR54041, STR56041, STR58041, STR59041 ....................... 319
Устройство источников питания ................................................................................ 319
Принципиальные схемы источников питания ............................................................ 322
Глава 14. 250 секретов ремонта импульсных источников питания ....................... 353
AMCOL ....................................... 353
AKIRA ......................................... 353
AMSTRAD .................................. 354
AMTEL ....................................... 354
AIWA .......................................... 354
AKAI ........................................... 356
BROKSONIC ............................... 356
BECO ......................................... 356
BEIJING ..................................... 357
BUSH ......................................... 357
CONTEC ..................................... 357
CROWN ...................................... 357
DAEWOO .................................... 357
EXQUISIT .................................... 359
ELDORADO ................................ 359
ELECTRON ................................. 359
ELENBERG ................................. 359
ERISSON .................................... 360
FUNAI ......................................... 360
FISHER ....................................... 363
LG (GOLDSTAR) ......................... 363
GRUNDIG ................................... 365
HANSEATIC ................................ 366
HITACHI ...................................... 366
HORIZONT ................................. 367
ITT ............................................. 367
ICE ............................................. 367
INTERBUY ................................... 368
JVC ............................................ 368
MITSUBISHI ............................... 368
NEC ........................................... 368
NOKIA ........................................ 368
ONYX .......................................... 369
ORION ........................................ 369
Panasonic .................................. 369
PHILIPS ...................................... 371
POLAR ....................................... 372
RAINFORD ................................. 372
ROYAL ........................................ 372
ROADSTAR ................................. 372
ROLSEN ..................................... 372
RECOR ....................................... 372
RECORD .................................... 373
RUBIN ........................................ 373
SANSUI ...................................... 374
SCHNEIDER ............................... 374
SAMSUNG .................................. 375
SANYO ....................................... 376
SHARP ....................................... 376
SHIVAKI ...................................... 377
SONY ......................................... 378
SUPRA ....................................... 379
TVT ............................................ 380
TELERENT .................................. 380
THOMSON ................................. 380
TOWADA ..................................... 380
UNIVERSUM ............................... 380
VITIAZ ........................................ 380
ВЕРАС ....................................... 381
САДКО ....................................... 381
СОКОЛ ...................................... 381

AIWA .............. TV 1402 ...................................... 164
AIWA .............. TV 2002 ...................................... 164
AIWA .............. TV 2102 ...................................... 164
AIWA .............. TV 2112SH .................................. 164
AIWA .............. TV A215 ...................................... 180
AIWA .............. TV C141 ...................................... 322
AIWA .............. TV C142 ...................................... 180
AIWA .............. TV C201 ...................................... 322
AKAI ............... CT--1407 ....................................... 26
AKAI ............... CT--1417D ..................................... 26
AKAI ............... CT--2005EA ................................... 29
AKAI ............... CT--205М ...................................... 29
AKAI ............... CT--2119PDT ................................. 32
AKAI ............... CT--217D ....................................... 29
AMTEL ............ STV 1403R .................................... 32
BECO ............. 14 .......................... TVT ............. 131
BECO ............. 20 .......................... TVT ............. 131
BECO ............. 21 .......................... TVT ............. 131
BECO ............. 25 .......................... TVT ............. 131
BECO ............. 28 .......................... TVT ............. 131
BEIJING .......... 8303 ............................................. 35
BRANDT ........................................ TX91G ........... 86
BRANDT ........................................ ТХ92 ........... 155
CASIO ............ EV 510 .......................................... 93
CASIO ............ JY 10 ............................................ 91
CASIO ............ TV 1800B ...................................... 91
CASIO ............ TV 770 .......................................... 93
CONTEC ......... MFP 5398 ..................................... 35
CONTEC ......... MV 5198 ....................................... 35
DAEWOO ........ 14A5 ...................... CP 375 ........ 245
DAEWOO ........ 14Q1 ...................... CP 375 ........ 245
DAEWOO ........ 14Q2 ..................... CP 375 ........ 245
DAEWOO ........ 14Q3 ...................... CP 375 ........ 245
DAEWOO ........ 14T1 ...................... CP 375 ........ 245
DAEWOO ........ 14T2 ...................... CP 375 ........ 245
DAEWOO ........ 20A5 ...................... CP 375 ........ 245
DAEWOO ........ 20Q1 ..................... CP 375 ........ 245
DAEWOO ........ 20Q2 ..................... CP 375 ........ 245
DAEWOO ........ 20Q3 ..................... CP 375 ........ 245
DAEWOO ........ 20T1 ...................... CP 375 ........ 245
DAEWOO ........ 20T2 ...................... CP 375 ........ 245
DAEWOO ........ 21A5 ...................... CP 375 ........ 245
DAEWOO ........ 21Q1 ..................... CP 375 ........ 245
DAEWOO ........ 21Q2 ..................... CP 375 ........ 245
DAEWOO ........ 21Q4 ..................... CP 375 ........ 245
DAEWOO ........ 21T1 ...................... CP 375 ........ 245
DAEWOO ........ 21T2 ...................... CP 375 ........ 245
DAEWOO ........ CTV 2595 ............... СР 760 ........ 131
DAEWOO ........ CTV 2870 ............... СР 760 ........ 131
DAEWOO ........ CTV 2890 ............... СР 760 ........ 131
DAEWOO ........ CTV 2895 .............. СР 760 ........ 131
DAEWOO ........ CTV 2899 .............. СР 760 ........ 131
DAEWOO ........ DTC 25XVMO ......... CM 805 ....... 193
DAEWOO ........ DTC 25XXTM .......... CM 805 ....... 193
DAEWOO ........ DTC 25XXVM .......... CM 805 ....... 193
DAEWOO ........ DTC 29XXTM .......... CM 805 ....... 193
DAEWOO ........ DTC 29XXVM .......... CM 805 ....... 185
DAEWOO ........ DTC 29XXVMO ....... CM 805 ....... 185
DAEWOO ........ DTG 2596TK ............................... 135
DAEWOO ........ DTG 2993TK ............................... 135
DAEWOO ........ DTG 2997TK ............................... 135
DAEWOO ........ DTK 1413VM ......... C 50NA ....... 254
DAEWOO ........ DTK 1417VMS ....... C 50N ......... 254
DAEWOO ........ DTK 1418VM ......... C 50NA ....... 254
DAEWOO ........ DTK 1649VMS ....... C 50N ......... 254
DAEWOO ........ DTK 2013VM ......... C 50NA ....... 254
DAEWOO ........ DTK 2018VM ......... C 50NA ....... 254
DAEWOO ........ DTK 2057VMS ....... C 50N ......... 254
DAEWOO ........ DTK 2157VMS ....... C 50N ......... 254
DAEWOO ........ DTX 14A1 .............. СР 330 ........ 105
DAEWOO ........ DTX 14B1 .............. СР 330 ........ 105
DAEWOO ........ DTX 14D1 .............. СР 330 ........ 105
DAEWOO ........ DTX 20A1 .............. СР 330 ........ 105
DAEWOO ........ DTX 20B1 .............. СР 330 ........ 105
DAEWOO ........ DTX 20C1 .............. СР 330 ........ 105
DAEWOO ........ DTX 20D1 .............. СР 330 ........ 105
DAEWOO ........ DTX 21A1 .............. СР 330 ........ 105
DAEWOO ........ DTX 21B1 .............. СР 330 ........ 105
DAEWOO ........ DTX 21C1 .............. СР 330 ........ 105
DAEWOO ........ T594 ...................... СР 760 ........ 131
DAEWOO ........ T694 ...................... СР 760 ........ 131
DAEWOO ........ TDY 2570 ............... СР 760 ........ 131
DAEWOO ........ TDY 2590 ............... СР 760 ........ 131
DAEWOO ........ TDY 2595 ............... СР 760 ........ 131
DAEWOO ........ TDY 2599 ............... СР 760 ........ 131
DAEWOO ........ TDY 2870 ............... СР 760 ........ 131
DAEWOO ........ TDY 2890 ............... СР 760 ........ 131
DAEWOO ........ TDY 2895 ............... СР 760 ........ 131
DAEWOO ........ TDY 2899 ............... СР 760 ........ 131
DAEWOO ........ TDY 2970 ............... СР 760 ........ 131
DAEWOO ........ TDY 2999 ............... СР 760 ........ 131
DISTAR ........... SCM 101AMS ........ D 101A .......... 38
FERGUSON ................................... TX91G ........... 86
FERGUSON ................................... ТХ92 ........... 155
FUNAI ............. MS14A .......................................... 38
FUNAI ............. MS14A MKII .................................. 38
FUNAI ............. MS14VN ....................................... 44
FUNAI ............. MS14VN MKII ................................ 44
FUNAI ............. TV 2000 MK7 ................................ 41
FUNAI ............. TV 2000A MK8 .............................. 41
FUNAI ............. TV 2008GL .................................... 41
FUNAI ............. TV 2500A MK8 .............................. 44
FUNAI ............. TV 2500T MK8 .............................. 44
GOLDSTAR ..... CBT 2190 .............. РС 04A ....... 114
GOLDSTAR ..... CBT 2191 .............. РС 04A ....... 114
GOLDSTAR ..... CBT 4902 .............. РС 04A ....... 114
GOLDSTAR ..... CBT 4905 .............. РС 04A ....... 114
GOLDSTAR ..... CBT 9902 .............. РС 04A ....... 114
GOLDSTAR ..... CBT 9905 .............. РС 04A ....... 114
GOLDSTAR ..... CBZ 9802 .............. РС 04A ....... 114
GOLDSTAR ..... CF 14/K50/52E/X ... MC 84A ....... 301
GOLDSTAR ..... CF 14A80 .............. MC 41B ...... 183
GOLDSTAR ..... CF 14E20B ............ MC 41B ...... 192
GOLDSTAR ..... CF 14S10E/X/12E .. MC 84A ....... 301
Фирма
Модель
Шасси Стр. Фирма
Модель
Шасси Стр.
Алфавитный указатель моделей
телевизоров, схемы источников питания
которых рассмотрены в данной книге

6
Алфавитный указатель
GOLDSTAR ..... CF 16S10E/X/12E .. MC 84A ....... 301
GOLDSTAR ..... CF 20 .................... MC 84A ....... 301
GOLDSTAR ..... CF 20/K50/52E/X ... MC 84A ....... 301
GOLDSTAR ..... CF 20A80 .............. MC 41B ...... 183
GOLDSTAR ..... CF 20B70V ............ MC 34А ....... 192
GOLDSTAR ..... CF 20D10B ............ MC 41B ...... 192
GOLDSTAR ..... CF 20D70B ............ MC 41B ...... 192
GOLDSTAR ..... CF 20E20B ............ MC 41B ...... 192
GOLDSTAR ..... CF 20E60B ............ MC 41B ...... 192
GOLDSTAR ..... CF20E60X .............. MC 64A ....... 247
GOLDSTAR ..... CF 20S10E/X/12E .. MC 84A ....... 301
GOLDSTAR ..... CF 21/K50/52E/X ... MC 84A ....... 301
GOLDSTAR ..... CF 21A80Y ............. MC 41B ...... 183
GOLDSTAR ..... CF 21B70V ............ MC 34А ....... 192
GOLDSTAR ..... CF 21D10B ............ MC 41B ...... 192
GOLDSTAR ..... CF 21D10Y ............. MC 41B ...... 192
GOLDSTAR ..... CF 21D30RX .......... MC 64B ...... 247
GOLDSTAR ..... CF 21D70B ............ MC 41B ...... 192
GOLDSTAR ..... CF 21D70M ........... MC 83A ....... 299
GOLDSTAR ..... CF 21E20B ............ MC 41B ....... 192
GOLDSTAR ..... CF 21E60B ............ MC 41B ....... 192
GOLDSTAR ..... CF21E60X .............. MC 64A ....... 264
GOLDSTAR ..... CF 21F60 ............... MC 84A ....... 301
GOLDSTAR ..... CF 21S10E/X/12E .. MC 84A ....... 301
GOLDSTAR ..... CF 21С22Х ............ MC 46A ....... 188
GOLDSTAR ..... CF25C32J .............. PC 33J ........ 142
GOLDSTAR ..... CF 25C36 .............. MC 51B ....... 188
GOLDSTAR ..... CF 25С44 .............. МС 51А ....... 197
GOLDSTAR ..... CF 25С60 .............. МС 51А ....... 197
GOLDSTAR ..... CF 25С70 .............. МС 51А ....... 197
GOLDSTAR ..... CF 25С80 .............. МС 51А ....... 197
GOLDSTAR ..... CF29C20J .............. PC 33J ........ 142
GOLDSTAR ..... CF29C32J .............. PC 33J ........ 142
GOLDSTAR ..... CF 29C36 .............. MC 51B ...... 188
GOLDSTAR ..... CF 29H20 .............. MC 71A ....... 196
GOLDSTAR ..... CF 29H30 .............. MC 74A ....... 196
GOLDSTAR ..... CF 29H90 .............. MC 71B ...... 196
GOLDSTAR ..... CF 29V10 .............. MD 66A ....... 197
GOLDSTAR ..... CF 29С44 .............. МС 51А ....... 197
GOLDSTAR ..... CF 29С60 .............. МС 51А ....... 197
GOLDSTAR ..... CF 29С70 .............. МС 51А ....... 197
GOLDSTAR ..... CF 29С80 .............. МС 51А ....... 197
GOLDSTAR ..... CF 34C60 .............. MC 71A ....... 196
GOLDSTAR ..... CF 80 .................... MC 84A ....... 320
GOLDSTAR ..... CIT 2168 ................ РС 04А ....... 102
GOLDSTAR ..... CIT 2190 ................ РС 04А ....... 102
GOLDSTAR ..... CIT 2191 ................ РС 04A ....... 102
GOLDSTAR ..... CIT 4902 ................ РС 04A ....... 102
GOLDSTAR ..... CIT 4905 ................ РС 04A ....... 102
GOLDSTAR ..... CIT 9902 ................ РС 04A ....... 102
GOLDSTAR ..... CIT 9905 ................ РС 04A ....... 102
GOLDSTAR ..... CKT 2180 .............. РС 04A ....... 102
GOLDSTAR ..... CKT 2190 .............. РС 04A ....... 102
GOLDSTAR ..... CKT 2191 .............. РС 04A ....... 102
GOLDSTAR ..... CKT 2570 .............. РС 12А ....... 105
GOLDSTAR ..... CKT 2571X ............ РС 12А ....... 105
GOLDSTAR ..... CKT 2871 .............. РС 12А ....... 105
GOLDSTAR ..... CKT 2876X ............ РС 12А ....... 105
GOLDSTAR ..... CKT 4442B ............ PC 05X2 ...... 322
GOLDSTAR ..... CKT 4902 .............. РС 04А ....... 102
GOLDSTAR ..... CKT 4905 .............. РС 04А ....... 102
GOLDSTAR ..... CKT 9322B ............ PC 05X2 ...... 322
GOLDSTAR ..... CKT 9902 .............. РС 04А ....... 102
GOLDSTAR ..... CKT 9905 .............. РС 04А ....... 102
GOLDSTAR ..... CKZ 4822 .............. РС 04А ....... 102
GRUNDIG ....... M63 670 ................ CUC5360 ..... 139
GRUNDIG ....... M70 169/9 IDTV ..... CUC1951 ..... 135
GRUNDIG ....... M82 169/9 IDTV ..... CUC1982 ..... 135
GRUNDIG ....... P37 040 ................. CUC5303 ..... 139
GRUNDIG ....... P37 047 ................. CUC5303 ..... 139
GRUNDIG ....... P37 050 ................. CUC5303 ..... 139
GRUNDIG ....... P37 060 ................. CUC6300 ..... 142
GRUNDIG ....... P37 640 ................. CUC6300 ..... 142
GRUNDIG ....... P37 730 ................. CUC7301 ..... 156
GRUNDIG ....... P40 050 ................. CUC5303 ..... 139
GRUNDIG ....... P40 060 ................. CUC6300 ..... 142
GRUNDIG ....... P40 440 ................. CUC4400 ..... 139
GRUNDIG ....... P4047 .................... CUC5303 ..... 139
GRUNDIG ....... P40 640 ................. CUC6300 ..... 142
GRUNDIG ....... P42 050 ................. CUC5303 ..... 139
GRUNDIG ....... P42 060 ................. CUC6300 ..... 142
GRUNDIG ....... P45 440 ................. CUC4400 ..... 139
GRUNDIG ....... P45 640 ................. CUC6300 ..... 142
GRUNDIG ....... P50 640 ................. CUC6300 ..... 142
GRUNDIG ....... SE 6367 ................ CUC5360 ..... 139
GRUNDIG ....... SE 7065 ................ CUC5360 ..... 139
GRUNDIG ....... SE 7066 ................ CUC5360 ..... 139
GRUNDIG ....... SE 7075 ................ CUC5360 ..... 139
GRUNDIG ....... SE 7086 ................ CUC5360 ..... 139
GRUNDIG ....... ST 1663 ................. CUC5360 ..... 139
GRUNDIG ....... ST 1670 ................. CUC5360 ..... 139
GRUNDIG ....... ST 2663 ................. CUC5360 ..... 139
GRUNDIG ....... ST 2670 ................. CUC5360 ..... 139
GRUNDIG ....... ST 63 650 ............. CUC5360 ..... 139
GRUNDIG ....... ST 63 655 ............. CUC5360 ..... 139
GRUNDIG ....... ST 63 660 ............. CUC5360 ..... 139
GRUNDIG ....... ST 6367 ................. CUC5360 ..... 139
GRUNDIG ....... ST 63 671 ............. CUC5360 ..... 139
GRUNDIG ....... ST 6368 ................. CUC5360 ..... 139
GRUNDIG ....... ST 70 650 ............. CUC5360 ..... 139
GRUNDIG ....... ST 70 655 ............. CUC5360 ..... 139
GRUNDIG ....... ST 70 657 ............. CUC5360 ..... 139
GRUNDIG ....... ST 70 670 ............. CUC5360 ..... 139
GRUNDIG ....... ST 7068 ................. CUC5360 ..... 139
GRUNDIG ....... ST 7093 ................. CUC5360 ..... 139
GRUNDIG ....... T1655 .................... CUC6300 ..... 142
GRUNDIG ....... T51 040 ................. CUC5303 ..... 139
GRUNDIG ....... T51 050 ................. CUC5303 ..... 139
GRUNDIG ....... T51 060 ................. CUC6300 ..... 142
GRUNDIG ....... T51 070 ................. CUC7301 ..... 156
GRUNDIG ....... T51 440 ................. CUC4400 ..... 139
GRUNDIG ....... T51 640 ................. CUC6300 ..... 142
GRUNDIG ....... T51 720 ................. CUC7301 ..... 156
GRUNDIG ....... T51 730 ................. CUC7301 ..... 156
GRUNDIG ....... T51 731 ................. CUC7301 ..... 156
GRUNDIG ....... T55 050 ................. CUC5303 ..... 139
GRUNDIG ....... T55 060 ................. CUC6300 ..... 142
GRUNDIG ....... T55 440 ................. CUC4400 ..... 139
GRUNDIG ....... T55 640 ................. CUC6300 ..... 142
GRUNDIG ....... T55 730 ................. CUC7301 ..... 156
GRUNDIG ....... T55 731 ................. CUC7301 ..... 156
GRUNDIG ....... T6346 .................... CUC5310 ..... 139
GRUNDIG ....... T63 640 ................. CUC5310 ..... 139
GRUNDIG ....... T70 640 ................. CUC5310 ..... 139
GRUNDIG ....... X70 ........................ CUC5360 ..... 139
GRUNDIG ....... XS63 ...................... CUC5360 ..... 139
Фирма
Модель
Шасси Стр. Фирма
Модель
Шасси Стр.

7
Алфавитный указатель
GRUNDIG ....... XS70 ...................... CUC5360 ..... 139
HITACHI .......... C2578FS 081S ....... V1 ................. 50
HITACHI .......... C2578FS 981 ......... V1 ................. 50
HITACHI .......... C2578PX 981 ......... V1 ................. 50
HITACHI .......... C2589FS 041 ......... V1 ................. 50
HITACHI .......... C2589FS 051 ......... V1 ................. 50
HITACHI .......... C2589FS 751 ......... V1 ................. 50
HITACHI .......... C2987FS 191 ......... V1 ................. 50
HITACHI .......... C2987FS 192 ......... V1 ................. 50
HITACHI .......... C2987FS 433 ......... V1 ................. 50
HITACHI .......... C2989FS 081S ....... V1 ................. 50
HITACHI .......... C2989FS 981 ......... V1 ................. 50
HITACHI .......... C2989PX 981 ......... V1 ................. 50
HITACHI .......... CMT1471 051 ........ S3 ................. 47
HITACHI .......... CMT1471 191 ........ S3 ................. 47
HITACHI .......... CMT1471 192 ........ S3 ................. 47
HITACHI .......... CMT1471 431 ........ S3 ................. 47
HITACHI .......... CMT 1472 .............. CVT1401 ........ 47
HITACHI .......... CMT1473 981 ........ S3 ................. 47
HITACHI .......... CMT 2077 .............. CVT1401 ........ 47
HITACHI .......... CMT2192 ............... S3 ................. 47
HITACHI .......... CMT2192 981 ........ S3 ................. 47
HITACHI .......... CMT2192T 441 ...... S3 ................. 47
HITACHI .......... CMT 2528 .............. А1PL ........... 108
HITACHI .......... CMT2578 191 ........ V1 ................. 50
HITACHI .......... CMT2578 192 ........ V1 ................. 50
HITACHI .......... CMT2578 433 ........ V1 ................. 50
HITACHI .......... CMT 2928 .............. А1PL ........... 108
HITACHI .......... CMT2978 041 ........ V1 ................. 50
HITACHI .......... CMT2978 051 ........ V1 ................. 50
HITACHI .......... CMT2978 751 ........ V1 ................. 50
HITACHI .......... CPT1470 751 ......... S3 ................. 47
JVC ................ AV 14TE/A ............. MZII ............. 206
JVC ................ AV 20ME ..................................... 275
JVC ................ AV 21F1EG ............. JX ............... 284
JVC ................ AV 21ТЕ ................. MZII ............. 206
JVC ................ AV 25F1EG ............ JX ............... 284
JVC ................ AV 28F1EG ............. JX ............... 284
JVC ................ AV G210T .............. СAII ............. 207
JVC ................ AV G21TT/TR ......... КА ............... 207
JVC ................ AV S250M .............. BY I ............. 276
JVC ................ AV S290M .............. BY I ............. 276
JVC ................ C 140MU .................................... 325
JVC ................ C 14M1 .................. K Y ............... 325
JVC ................ C 14Z, C 14W ........ CZ ............... 329
JVC ................ C 14Т1 ................... K Y ............... 329
JVC ................ C 210MU .................................... 332
JVC ................ C 21M1 ....................................... 337
JVC ................ C 21Z ......................................... 337
JVC ................ C 21Т1 ................... K Y ............... 335
NOKIA ............ 6332 VTEE .................................. 108
NORMENDE ................................... TX91G ........... 86
NORMENDE ................................... ТХ92 ........... 155
ONYX ............. 2088C ........................................... 29
ONYX ............. 2188C ........................................... 29
ORION ............ 20J, 20AH ................................... 257
ORION ............ COLOR 363 ................................. 257
ORION ............ COLOR 513 ................................. 260
ORION ............ COLOR 5150 RC ......................... 260
ORION ............ T2190MJ ..................................... 111
ORION ............ COLOR 519DK ............................ 341
ORION ............ COLOR 553 ................................. 341
ORION ............ COLOR 683DK ............................ 341
OTAKE ............ 5522VT ....................................... 341
Panasonic ....... TC 2125 ................. МХ 3 ............. 53
Panasonic ....... TC 2150R .............. МХ 3С ........... 50
Panasonic ....... TC 2155R .............. МХ 3С ........... 50
Panasonic ....... TC 2170 ................. МХ 3 ............. 53
Panasonic ....... TC 2187 ................. МХ 3S ........... 53
Panasonic ....... TC 21E1 ................. MX 1A ......... 167
Panasonic ....... TC 21F1 ................. МХ 3 ............. 53
Panasonic ....... TC 21L10 ............... МХ 3 ............. 53
Panasonic ....... TC 21L3 ................. MX 1A ......... 167
Panasonic ....... TC 21S2 ................ МХ 3С ........... 50
Panasonic ....... TC 25V50R ............ MX 2A ......... 216
Panasonic ....... TC 25V70 ............... МХ 4 ............. 53
Panasonic ....... TC 29V70 ............... МХ 4 ............. 53
Panasonic ....... TX 21M1 ................ Z4 ............... 348
Panasonic ....... TX 25/28C1CP ....... ALPHA 4 ...... 348
Panasonic ....... TX 25/28X1CP/BC .. ALPHA 4 ...... 348
Panasonic ....... TX 25A3C ............... EURO 1 ....... 111
Panasonic ....... TX 25V70 ............... МХ 4 ............. 54
Panasonic ....... TX 28WG25C ............................... 305
Panasonic ....... TX 29A3C ............... EURO 1 ....... 111
Panasonic ....... TX 29F85T ............. M18M .......... 309
Panasonic ....... TX 29GF35T ........... M18 ............ 309
Panasonic ....... TX 32WG25C ............................... 305
Panasonic ....... TX 33GF85T ........... M18M .......... 308
Panasonic ....... TХ 2170 ................. МХ 3 ............. 53
Panasonic ....... TX 21GF10P (GAOO)MX 2 ........... 216
Panasonic ....... TX 21GF10R (GAOO)MX 2 ........... 216
PHILIPS .......... 14GR 1236/50 ........ GR1 AX ......... 57
PHILIPS .......... 14GR 1239 ............. GR1 AX ......... 57
PHILIPS .......... 14GX 1315 ............. Anubis S ...... 158
PHILIPS .......... 14GX 1515 ............. Anubis S ...... 158
PHILIPS .......... 14GX 1516 ............. Anubis S ...... 158
PHILIPS .......... 14GX 1715 ............. Anubis S ...... 158
PHILIPS .......... 14PT 118A ............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 121A ............. GR1 AX ......... 57
PHILIPS .......... 14PT 132A ............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 133A ............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 134/58 .......... Anubis A AC ... 57
PHILIPS .......... 14PT1342 ............... L6.1AA ........... 61
PHILIPS .......... 14PT1352 ............... L6.1AA ........... 61
PHILIPS .......... 14PT 136A/58 ........ Anubis A AC ... 57
PHILIPS .......... 14PT 138A ............. L7.1A/AA ..... 317
PHILIPS .......... 14PT1542 ............... L6.1AA ........... 61
PHILIPS .......... 14PT1552 ............... L6.1AA ........... 61
PHILIPS .......... 14PT 162R ............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 50B ............... L7.1A/AA ..... 317
PHILIPS .......... 14PT 50R .............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 54M .............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 54R .............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 59T ............... L7.1A/AA ..... 317
PHILIPS .......... 14PT 67R .............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 71R .............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 74R .............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 75R .............. L7.1A/AA ..... 317
PHILIPS .......... 14PT 93S ............... L7.1A/AA ..... 317
PHILIPS .......... 14PT 94R .............. L7.1A/AA ..... 317
PHILIPS .......... 20GX 1355 ............. Anubis S ..... 158
PHILIPS .......... 20GX 1555 ............. Anubis S ..... 158
PHILIPS .......... 20GX 1557 ............. Anubis S ..... 158
PHILIPS .......... 20GX 1558 ............. Anubis S ..... 158
PHILIPS .......... 20PT 132 ............... L7.1A/AA ..... 317
PHILIPS .......... 20PT 132A ............. L7.1A/AA ..... 317
Фирма
Модель
Шасси Стр. Фирма
Модель
Шасси Стр.

8
Алфавитный указатель
PHILIPS .......... 20PT 133A ............. L7.1A/AA ..... 317
PHILIPS .......... 20PT1342 .............. L6.1AA .......... 61
PHILIPS .......... 20PT 137A ............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 138A ............. L7.1A/AA ..... 317
PHILIPS .......... 20PT1542 .............. L6.1AA .......... 61
PHILIPS .......... 20PT 188A ............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 50R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 54R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 58H .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 58R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 62R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 67R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 71R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 73R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 74R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 75R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 94R .............. L7.1A/AA ..... 317
PHILIPS .......... 20PT 97R .............. L7.1A/AA ..... 317
PHILIPS .......... 21GX 1565 ............. Anubis S ..... 158
PHILIPS .......... 21GX 1765 ............. Anubis S ..... 158
PHILIPS .......... 21PT 136/58 .......... Anubis A AC ... 57
PHILIPS .......... 21PT1532 .............. L6.1AA ........... 61
PHILIPS .......... 21PT1542 .............. L6.1AA ........... 61
PHILIPS .......... 21PT 166A/58 ........ Anubis A AC ... 58
PHILIPS .......... 25PT 400/42 .......... GR2.2AA ........ 61
PHILIPS .......... 25PT4103 .............. L6.2AA ........... 61
PHILIPS .......... 25PT 410A/42 ........ GR2.2AA ........ 61
PHILIPS .......... 25PT4323 .............. L6.2AA ........... 61
PHILIPS .......... 25PT4403 .............. L6.2AA ........... 61
PHILIPS .......... 25PT4423 .............. L6.2AA ........... 61
PHILIPS .......... 28PT 400A/42 ........ GR2.2AA ........ 61
PHILIPS .......... 28PT4102 .............. L6.2AA ........... 61
PHILIPS .......... 28PT4103 ............... L6.2AA ........... 61
PHILIPS .......... 28PT4323 ............... L6.2AA ........... 61
PHILIPS .......... 28PT4403 ............... L6.2AA ........... 61
PHILIPS .......... 28PT4423 ............... L6.2AA ........... 61
PHILIPS .......... 28PT 450A/42 ........ GR2.2AA ........ 61
PHILIPS .......... 37TA1232 ............... L6.1AA ........... 61
PHILIPS .......... 37TA1432 ............... L6.1AA ........... 61
PHILIPS .......... 37TA1462 ............... L6.1AA ........... 61
PHILIPS .......... 37TA1473 ............... L6.1AA ........... 61
PHILIPS .......... 52TB2452 .............. L6.1AA ........... 61
PHILIPS .......... 63TA3913 ............... L6.2AA ........... 61
PHILIPS .......... 63TA4013 ............... L6.2AA ........... 61
PHILIPS .......... 63TA4413 ............... L6.2AA ........... 61
PHILIPS .......... 63TB3893 .............. L6.2AA ........... 61
PHILIPS .......... 63TB4394 .............. L6.2AA ........... 61
PHILIPS .......... 70TA3913 ............... L6.2AA .......... 61
PHILIPS .......... 70TA4013 ............... L6.2AA .......... 61
PHILIPS .......... 70TA4413 ............... L6.2AA .......... 61
PHILIPS .......... 70TB3893 .............. L6.2AA .......... 61
PHILIPS .......... 70TB4394 .............. L6.2AA .......... 61
PHILIPS .......... M2052 ................... L6.1AA .......... 61
PHILIPS .......... M2152 ................... L6.1AA .......... 61
PHILIPS .......... M2182 ................... L6.1AA .......... 61
PHILIPS .......... M2192 ................... L6.1AA .......... 61
RECOR ........... 4020 ............................................. 65
RECOR ........... 4021 ............................................. 65
SABA ............................................. TX91G ........... 86
SABA ............................................. ТХ92 ........... 155
SAMSUNG ...... CK 5322Z .............. P 58SC ....... 122
SANYO ............ C25EG57 00 .......... АА1 А ............ 68
SANYO ............ CEM 2511 VSU 00 .. А2 ................. 71
SANYO ............ CEM 2130PV 20 ........................... 68
SANYO ............ CMX2510A 50 ........ А4 А .............. 65
SHARP ............ 14/21R2 ................. SP 70 .......... 282
SHARP ............ 14/21R2B .............. SP 70 .......... 282
SHARP ............ 14L SC .................. L ................. 282
SHARP ............ 14R M10 ................ SP 70 .......... 282
SHARP ............ 14R M8 .................. SP 70 .......... 282
SHARP ............ 14R SC .................. SP 70 .......... 282
SHARP ............ 14R W .................... SP 70 .......... 282
SHARP ............ 21R SC .................. SP 70 .......... 282
SHARP ............ 25FN1 .................... SP 42M ....... 170
SHARP ............ 29FN1 .................... SP 42M ....... 170
SHARP ............ 29N42 E3 ................................... 170
SHARP ............ 37AM 12SC ............ 5BS ............... 71
SHARP ............ CV 1496RU ............ L ................. 282
SHARP ............ CV 14RU ................ SP 70 .......... 282
SHARP ............ CV 2195RU ............ H ................. 282
SHERION ........ 4020 ............................................. 66
SHERION ........ 4021 ............................................. 66
SHIVAKI .......... STV 101M4 ................................... 74
SHIVAKI .......... STV 142M4 ............ РС 04А ........ 114
SHIVAKI .......... STV 143M4 ................................... 82
SHIVAKI .......... STV 202M4 ................................... 74
SHIVAKI .......... STV 208M4 ................................... 82
SHIVAKI .......... STV 2119 ............... H 501V ........ 217
SHIVAKI .......... STV 212M4 ............ РС 04А ........ 114
SHIVAKI .......... STV 213M4 ............ РС 04А ........ 114
SHIVAKI .......... STV 214M4 ................................... 29
SHIVAKI .......... STV 217M4 ................................... 82
SHIVAKI .......... STV 251M4 ............ РС 12А ........ 117
SHIVAKI .......... STV 280M4 ............ МС 15А ....... 145
SHIVAKI .......... STV 281M4 ............ РС 12А ........ 117
SHIVAKI .......... STV 2905 ............... DY900 ......... 217
SHIVAKI .......... STV 2017M4 ............................... 284
SONY ............. KV 1435M3 ............ F21G A ........ 173
SONY ............. KV 1440ME2A ............................. 262
SONY ............. KV 1484 ................. GP 1A ......... 262
SONY ............. KV 1485MT ............ F21F A ........ 173
SONY ............. KV 1487MTJ ............................... 173
SONY ............. KV 14DK1 .............. F21F A ........ 173
SONY ............. KV 14DK2 ................................... 173
SONY ............. KV 16/20WS1 ........ BE 5 ............ 229
SONY ............. KV 16WT1 .............. BE 4A .......... 247
SONY ............. KV 1984 ................. GP 1A ......... 262
SONY ............. KV 1985MT ............ GP 3E ......... 173
SONY ............. KV 21/25R1 ........... BE 5 ............ 229
SONY ............. KV 2162M9 ............ GP 1S ......... 265
SONY .............. KV 2167MT ................................. 173
SONY .............. KV 2182MR ........... GP 1 ........... 265
SONY ............. KV 2184MT ............ GP 1A ......... 262
SONY ............. KV 2185MT ............ GP 3E ......... 173
SONY ............. KV 2187MT ................................. 173
SONY ............. KV 2192M3 ............ GR 1A ......... 268
SONY ............. KV 2194MT ............ GR 1A ......... 268
SONY .............. KV 21C4 ................ BE 5 ........... 229
SONY .............. KV 21DK1 .............. F21F A ........ 173
SONY .............. KV 21DK2 ................................... 173
SONY .............. KV 21M1 ............... BE 4A ......... 247
SONY .............. KV 21M3 ............... BE 4A ......... 247
SONY .............. KV 21T1 ................ BE 4A ......... 247
SONY .............. KV 21T3 ................ BE 4A ......... 247
SONY .............. KV 21VX1MT .......... VX/SS X4 .... 293
SONY .............. KV 21X1 ................. BE 5 ........... 229
Фирма
Модель
Шасси Стр. Фирма
Модель
Шасси Стр.

9
Алфавитный указатель
SONY .............. KV 21X4 ................. BE 5 ........... 229
SONY ............. KV 25/29C5 ........... FE 1 ............ 301
SONY ............. KV 2552M9 ............ GP 1S ......... 265
SONY ............. KV 2585MТ ............ GR 1A ......... 268
SONY ............. KV 25E1 ................ АЕ 3 .............. 77
SONY ............. KV 25F3 ................. BE 3D ......... 229
SONY ............. KV 25X1 ................. BE 3D ......... 238
SONY ............. KV 25К1 ................ АЕ 4 .............. 77
SONY ............. KV 27ХSTD ............ RX 2 ............ 292
SONY ............. KV 28/32WF1 ......... BE 3D ......... 229
SONY ............. KV 29CF1 .............. G3F ............. 234
SONY ............. KV 29F1 ................. BE 3D ......... 229
SONY ............. KV 29F3 ................. BE 3D ......... 229
SONY ............. KV 29FX11 ............. BE 3D ......... 229
SONY ............. KV 29X5 ................ FE 1 ............ 301
SONY ............. KV 32WS2 .............. BE 3D ......... 229
SONY ............. KV C2501 .............. BE 3C ......... 238
SONY ............. KV C2503 .............. BE 3C ......... 238
SONY ............. KV C2508 .............. BE 3C ......... 238
SONY ............. KV C2509 .............. BE 3C ......... 238
SONY ............. KV C2521K ............ AE 1B .......... 287
SONY ............. KV C27M ............... AE 1 ............ 287
SONY ............. KV E2541D ................................. 145
SONY ............. KV E2941D ................................. 145
SONY ............. KV G14/12 ............. BG 2S ......... 225
SONY ............. KV G14M1 ............. BG 1S ......... 225
SONY ............. KV G14M2 ............. BG 1S ......... 225
SONY ............. KV G14P1 .............. BG 1S ......... 225
SONY ............. KV G14P11 ............ BG 1S ......... 225
SONY ............. KV G14Q1 .............. BG 1S ......... 225
SONY ............. KV G14S1 .............. BG 1S ......... 225
SONY ............. KV G21M1 ............. BG 1S ......... 225
SONY ............. KV G21S11 ............ BG 1S ......... 225
SONY ............. KV K21MF1 ............ G3F ............. 234
SONY ............. KV K25MF1 ............ G3F ............. 234
SONY ............. KV K25MF1J .......... G3F ............. 234
SONY ............. KV K29MF1J .......... G3F ............. 234
SONY ............. KV L34MF1 ............ G3F ............. 234
SONY ............. KV L34MH11 .......... G3F ............. 234
SONY ............. KV L34MN11 .......... G3F ............. 234
SONY ............. KV M14D ............... BE1 ............. 351
SONY ............. KV M16D ............... BE1 ............. 351
SONY ............. KV M19D, .............. BE1 ............. 351
SONY ............. KV M19DT ............. BE1 ............. 351
SONY ............. KV M2540 .............. BE 3B ......... 234
SONY .............. KV M2541 .............. BE 3B ......... 234
SONY .............. KV S2951KR .......... АЕ 3 .............. 77
SONY ............. KV T21MF1 ............ BG 1S ......... 225
SONY ............. KV T21MN1 ........... BG 1S ......... 225
SONY ............. KV T21MN11 .......... BG 1S ......... 225
SONY ............. KV T25MF1 ............ BG 1S ......... 225
SONY ............. KV X2151K ............. AE 1С .......... 287
SONY ............. KV X2581 ............... BE 3B ......... 238
SONY ............. KV X25M ................ AE 1 ............ 287
SONY ............. KV X2971 ............... АЕ 2В .......... 148
SONY ............. KV X2972 ............... АЕ 2В .......... 148
SONY ............. KV X2973 ............... АЕ 2В .......... 148
SONY ............. KV X2981 ............... BE 3B ......... 238
SUPRA ............ STV 2074 ............... P 54SC ........ 268
TEC ................ 5181 ........................................... 117
TELEFUNKEN ................................. TX91G ........... 86
TELEFUNKEN ................................. ТХ92 ........... 155
TELEVISIYA ..... B 40 ........................................... 120
TELEVISIYA ..... B 45 ........................................... 120
TENSAI .......................................... Р 58SC ........ 120
THAKRAL ........ T2190MJ ..................................... 113
THOMSON ...... 14MG76C ............... TX91G ........... 85
THOMSON ...... 14MG77C ............... TX91G ........... 85
THOMSON ...... 20MG76C ............... TX91G ........... 85
THOMSON ...... 20MG77C ............... TX91G ........... 85
THOMSON ...... 21MG77C ............... TX91G ........... 85
THOMSON ...... 21MS77CX ............. TX91G ........... 85
THOMSON ...... 63DE48N ............... ТХ92 ........... 151
THOMSON ...... 63DE48X ................ ТХ92 ........... 151
THOMSON ...... 63DK58N ............... ТХ92 ........... 151
THOMSON ...... 63DK58NY ............. ТХ92 ........... 151
THOMSON ...... 63MS32 ................. ТХ92 ........... 151
THOMSON ...... 70DE32VT .............. ТХ92 ........... 151
THOMSON ...... 70DK28 .................. ТХ92 ........... 151
THOMSON ...... 70DK58 .................. ТХ92 ........... 151
TOSHIBA ........ 285D8D ....................................... 122
TOSHIBA ........ 2929DD ........................................ 85
WALTHAM ....... TS3341 ....................................... 122
WALTHAM ....... TS3342 ....................................... 122
WALTHAM ....... TS3343 ....................................... 122
WALTHAM ....... TS3350 ......................................... 89
WALTHAM ....... TS4352 ......................................... 89
WALTHAM ....... TS5355 ......................................... 89
WALTHAM ....... TS6354 ......................................... 89
Фирма
Модель
Шасси Стр. Фирма
Модель
Шасси Стр.

Общие требования
Наибольшее распространение в схемотехнике источников питания телевизоров
получил импульсный источник питания, содержащий стабилизатор напряжения,
регулирующий элемент которого работает в ключевом режиме. Использование
этого режима позволяет значительно улучшить ряд показателей формирователей
питающих напряжений.
Так, импульсный источник питания, по сравнению с линейным, обладает более
высоким коэффициентом полезного действия (0,7...0,8), меньшей рассеиваемой
мощностью выходного транзистора, а следовательно, и облегченным тепловым
режимом всего источника питания в целом, малыми размерами импульсного
трансформатора и сглаживающего фильтра. К достоинствам импульсных источ-
ников питания относится и возможность групповой стабилизации одновременно
нескольких выходных напряжений, а также способность работы в широких
пределах изменения сетевого напряжения (от 100 до 260 В).
Недостатками импульсных источников питания считают высокий уровень ра-
диопомех при функционировании и отсутствие гальванической развязки от
сети переменного тока.
В импульсных источниках питания выходные напряжения получаются путем
выпрямления сетевого напряжения, преобразования его в напряжение повышен-
ной частоты, трансформации, выпрямления и последующей фильтрации.
Особенностью современных телевизоров является то, что многие из них имеют
дистанционное управление, позволяющее переводить телевизор в дежурный (жду-
щий) режим. В дежурном режиме источник питания должен обеспечивать питание
только тех узлов телевизора, которые декодируют и выполняют команду включе-
ния телевизора. В связи с этим телевизоры можно разделить на две группы:
а) телевизоры, не имеющие дежурного режима;
б) телевизоры, имеющие дежурный режим.
В последнем случае источник питания может иметь одну из структурных схем,
приведенных на рис. 1.1:
а) схема с полным отключением основного источника;
б) схема с блокировкой преобразователя основного источника;
Принципы формирования
питающих напряжений
в телевизорах
ГЛАВА 1

11
Принципы формирования питающих напряжений в телевизорах
Рис. 1.1. Возможные варианты
построения источников питания в
телевизорах с дежурным режимом
в) схема с питанием преобразователя дежурного режима от основного сетевого
выпрямителя;
г) схема с отключением нагрузок основного источника.
В случае с полным отключением основного источника (рис. 1.1, а), источник
дежурного режима обычно имеет дополнительный понижающий трансформатор,
выпрямитель и стабилизаторы питания, обеспечивающие работу устройства уп-
равления и коммутатора сетевого напряжения.
В случае с блокировкой основного преобразователя (рис. 1.1, б), устройство
управления питается от источника дежурного режима, а команда управления
управляет ключом, запирающим выходной транзистор основного преобразова-
теля, либо отключающим частотозадающие цепи ПОС или цепи вспомогатель-
ного питания основного источника.

12
Импульсные источники питания телевизоров
На рис. 1.1, в показана схема, в которой источник питания дежурного режима
является маломощным преобразователем. Он может питаться от основного сете-
вого выпрямителя или иметь собственный маломощный выпрямитель. В дежур-
ном режиме основной преобразователь заблокирован ключом, управляемым уст-
ройством управления. При переводе телевизора в рабочий режим основной
преобразователь разблокируется, а вспомогательный --- может продолжать рабо-
тать, либо блокируется. В последнем случае питание цепей дежурного режима
берет на себя основной преобразователь.
Схема с отключением нагрузок (рис. 1.1, г) позволяет использовать один и тот же
преобразователь для питания телевизора в рабочем режиме и питания цепей
дежурного режима. В этом случае отключение нагрузок приводит к работе
преобразователя в режиме, близкому к холостому ходу. Так как импульсные
преобразователи плохо работают в таком режиме, для устойчивой работы приме-
няются определенные схемные решения.
Возможны и другие комбинации приведенных на рис. 1.1 структурных элементов.
Функциональные узлы источников питания
Схемы импульсных источников телевизоров весьма разнообразны. Однако, чаще
всего, это разнообразие только кажущееся. В большинстве случаев импульсные
источники выполнены на основе одних и тех же функциональных узлов, собран-
ных в том или ином сочетании. Целью этого раздела книги является ознакомле-
ние с основными принципами выполнения функциональных узлов, из которых
строятся импульсные источники питания.
Источник питания дежурного режима
Как было сказано выше, часто источники питания дежурного режима выполня-
ются по традиционной схеме: маломощный силовой трансформатор, двухполупе-
риодный (реже однополупериодный) выпрямитель в цепи вторичной обмотки,
емкостный или RC-фильтр выпрямленного напряжения и стабилизатор, от кото-
рого питаются микросхемы устройства управления и устройства индикации.
В случае выполнения источника дежурного режима также в виде импульсного
источника, он обычно представляет собой маломощный блокинг-генератор или
другое простое устройство, выполненное на одном или двух транзисторах.
Сетевые выпрямители
Для преобразования переменного напряжения сети в постоянное применяются
выпрямители, относящиеся к одному из трех типов:
а) однополупериодные выпрямители;
б) двухполупериодные мостовые выпрямители;
в) выпрямители с регулировкой выпрямленного напряжения.
Однополупериодный выпрямитель
Схема однополупериодного выпрямителя достаточно проста (см. рис. 1.2). Одна-
ко, такие выпрямители используются не очень часто, поскольку имеют пони-
женную частоту пульсаций выпрямленного напряжения (с частотой сети 50 или

13
Принципы формирования питающих напряжений в телевизорах
60 Гц) и требуют более эффективной фильтрации и подавления низкочастотных
пульсаций в процессе стабилизации выходных напряжений.
Мостовой выпрямитель
Мостовые сетевые выпрямители (рис. 1.3) применяются в большинстве импульсных
источников питания современных телевизоров.
Для подавления высокочастотных помех, создаваемых ключевым транзистором
источника питания, параллельно выпрямительным диодам обычно подключаются
высокочастотные помехоподавляющие конденсаторы (на рис. 1.3 не показаны).
Регулируемый выпрямитель
Схемы регулируемых выпрямителей приведены на рис. 1.4, б и 1.4, в. Выполнены такие
выпрямители на основе выпрямителя с удвоением напряжения (см. рис. 1.4, а), у
которого в качестве одного из вентилей используется управляемый элемент
(тиристор). Это позволяет поддерживать выпрямленное напряжение в заданных
пределах, требуемых для нормальной работы основного преобразователя, при
изменениях напряжения сети в широких пределах. Таким образом, появляется
возможность использовать такой источник питания без каких-либо переключе-
ний или изменений для работы аппаратуры от питающей сети с различными
номинальными напряжениями (например, 220 и 110 В).
Принцип работы удвоителя напряжения (рис. 1.4, а) состоит в суммировании
выходных напряжений двух однополупериодных выпрямителей, имеющих раз-
дельные фильтрующие конденсаторы. По отношению к выходному напряжению
конденсаторы включены последовательно и согласно.
На рис. 1.4, б показана схема выпрямителя, где один из вентилей управляемый.
Это тиристор VD2. При напряжении сети 220 В этот тиристор закрыт, схема
представляет собой обычный однополупериодный выпрямитель. В этом случае
выпрямленное напряжение
сети
Cф
выпр
U
U
U
2
1≅
=
При входном напряжении 110 В тиристор VD2 отпирается в начале каждого отрица-
тельного полупериода, в результате чего конденсатор Cф2 заряжается до напряжения
сети
СфU
U
2
2≅
Таким образом, выпрямленное напряжение
сети
Сф
Cф
выпр
U
U
U
U
2
2
2
1
≅
+
=
Схема управления позволяет изменять момент включения тиристора в зависимости
от величины напряжения питающей сети, чем обеспечивается поддержание величи-
ны Uвыпр около 300 В при изменении напряжения сети в пределах от 105 до 230 В.
.
.
.

14
Импульсные источники питания телевизоров
2
1
2
1
Ф
Ф
Ф
Ф
ЭКВ
C
C
C
C
C
+
=
Если емкости конденсаторов CФ1 и СФ2 одинаковы, напряжение на каждом конден-
саторе соответствует половине выпрямленного напряжения, то есть 0,5UВЫПР.
На рис. 1.4, в приведена схема выпрямителя с симисторным регулированием.
При закрытом симисторе схема представляет собой обычный мостовой вып-
рямитель, работающий на емкостный фильтр. Эквивалентная емкость фильт-
ра при этом равна
.

15
Принципы формирования питающих напряжений в телевизорах
При полностью открытом симисторе схема преобразуется в схему выпрямителя с
удвоением напряжения (см. рис. 1.4, а). Два диода моста (VD2, VD4) при этом
постоянно заперты и не работают.
Схема управления позволяет коммутировать тиристор в нужный момент, что
обеспечивает поддержание выпрямленного напряжения в заданных пределах.
При выходе тиристора из строя (при его пробое) или отказе схемы управления
возможна ситуация, когда при наибольшем входном сетевом напряжении выпрями-
тель будет работать как удвоитель. Выпрямленное напряжение при этом возрастет
до величины 600 В, что неминуемо вызовет неисправности в питаемых от выпрями-
теля устройствах. Поэтому, такая схема дополняется системой защиты от возможно-
го перенапряжения (рис. 1.4, г).
Порог срабатывания защиты зависит от величины напряжения стабилизации ста-
билитрона VD6. Если напряжение на конденсаторе СФ2 меньше напряжения
пробоя стабилитрона VD6, стабилитрон закрыт, через управляющий электрод
тиристора VD7 ток не протекает. При срабатывании защиты отпирается тирис-
тор VD7, протекающий через него ток вызывает выгорание предохранителя FU1.
Таким образом, обесточивается весь выпрямитель и становится невозможным
повторное включение при неустраненной неисправности.
Источники главного питания
Построение источников питания телевизоров весьма разнообразно, однако ос-
новными схемными решениями, применяемыми для обеспечения питания теле-
визора в рабочем режиме, являются:
импульсные трансформаторные преобразователи, в которых выходной каскад
работает в режиме автогенерации и имеет трансформаторную ПОС;
импульсные трансформаторные преобразователи, в которых выходной
каскад --- ведомый, имеют отдельный задающий генератор, либо используют
в качестве задающего генератор строчной развертки;
импульсные стабилизаторы, которые формируют напряжение главного питания
(100...150 В для питания выходного каскада строчной развертки) из выпрямленно-
го сетевого напряжения. Остальные напряжения формируются на вторичных
обмотках строчного трансформатора. Основная особенность импульсных стаби-
лизаторов --- это отсутствие гальванической развязки между сетевым напряжени-
ем и выходным, поэтому многие элементы схемы телевизора могут оказаться под
сетевым напряжением!
Импульсные трансформаторные преобразователи-автогенераторы
Наиболее часто автогенераторные каскады преобразователей выполняются по
схеме блокинг-генератора. Схемы таких преобразователей с дополнительными
узлами приведены на рис. 1.5.
При подаче напряжения питания через резистор RСМ начинает протекать небольшой
ток базы ключевого каскада КК. Это приводит к появлению тока коллектора КК и
возникновению напряжений во вторичных обмотках и обмотке ПОС импульсного
трансформатора ИТ. Напряжение положительной обратной связи имеет полярность,
показанную на рис. 1.5, начинается зарядка конденсатора ССВ. Ключ КК открывается
до насыщения. Ток базы КК и зарядки ССВ ограничивается резистором RСВ.

16
Импульсные источники питания телевизоров
Когда ССВ зарядится, ток базы КК уменьшается настолько, что начинает уменьшаться
ток коллектора, при этом полярность напряжения ПОС изменяется на противополож-
ную. К базе КК оказывается приложенным запирающее напряжение, представляющее
сумму напряжения ПОС и напряжения заряженного конденсатора ССВ.
Транзистор КК быстро закрывается. В таком состоянии он будет находиться до
того момента, пока за счет перезарядки не уменьшится напряжение на конденса-
торе ССВ. При этом снова изменяется полярность напряжения ПОС, начинает
протекать ток зарядки ССВ. Блокинг-процесс повторяется.
Управление количеством запасенной в трансформаторе ИТ энергии и, таким
образом, величиной выходных напряжений, осуществляется ключом управления
КУ. Управляя моментом замыкания ключа КУ, можно изменять длительность
импульса базового тока, отпирающего транзистор КК, то есть время протекания
тока через первичную обмотку ИТ.
Так как ток базы ключевого каскада зависит от количества энергии, накоплен-
ной трансформатором ИТ, блокинг-генератор не боится коротких замыканий во
вторичных цепях. Если максимальный ток через транзистор КК ограничен
безопасной величиной, то КЗ приводит только к пропаданию автогенерации.
Достаточно часто встречаются импульсные преобразователи с трансформаторной ПОС,
в которых режим запирания выходного каскада обеспечивается специальным измери-
тельным узлом, контролирующим величину импульсного тока (или напряжения). Пос-
ле отпирания КК ток через него линейно нарастает, пропорционально его величине
нарастает и напряжение на датчике тока RИЗМ. В момент, когда это напряжение
превысит напряжение отпирания измерительного узла (ИУ), транзистор ИУ отпирается
и шунтирует переход база-эмиттер КК. Происходит быстрое запирание КК.
Рис. 1.5. Схемы преобразователей на базе блокинг генератора

17
Принципы формирования питающих напряжений в телевизорах
Трансформаторные преобразователи с задающими генераторами
В этом случае ключевой каскад КК (рис. 1.6) используется просто как коммутиру-
ющий ключ, пропускающий или прерывающий ток через первичную обмотку
импульсного трансформатора ИТ. Все функции запуска, формирования и регу-
лировки ширины отпирающих импульсов управления, защиты и стабилизации
берет на себя схема управления.
В схему управления обычно входят: задающий генератор (чаще всего RC-типа или
блокинг-генератор), широтно-импульсный модулятор (ШИМ), цепи запуска, ста-
билизации и защиты. Для уменьшения помех на изображении работу задающего
генератора довольно часто синхронизируют с работой строчной развертки, для
чего на схему управления подают строчные импульсы обратного хода (СИОХ).
Питание схемы управления может осуществляться как от вспомогательного ис-
точника, так и от основного выпрямителя. Наиболее распространенной является
схема, в которой цепь запуска обеспечивает небольшой начальный ток питания,
достаточный для работы преобразователя в режиме пониженной мощности.
После появления напряжений на вторичных обмотках происходит повышение
напряжения питания схемы управления за счет выпрямленного напряжения от
вспомогательного выпрямителя, что позволяет преобразователю выйти на номи-
нальный режим работы. Выходное напряжение вспомогательного выпрямителя
может использоваться схемой управления также в качестве напряжения обратной
связи для работы узла стабилизации выходных напряжений. Для этого величина
этого напряжения сравнивается с напряжением опорного источника, имеющего-
ся в схеме управления, а сигнал рассогласования управляет ШИМ.
Импульсные стабилизаторы
В импортных телевизорах (например, в изделиях фирмы PHILIPS) довольно
часто встречаются источники питания, в которых после сетевого выпрямителя
установлен импульсный стабилизатор. Такой стабилизатор позволяет получить
стабильное пониженное напряжение питания с небольшими потерями мощности
в широком диапазоне изменений напряжения питающей сети (от 110 до 240 В).
Упрощенная схема импульсного стабилизатора приведена на рис. 1.7.
Основным недостатком этого устройства является отсутствие гальванической развяз-
ки между выходным напряжением и сетевым напряжением. Поэтому, чаще всего,
остальные питающие напряжения формируются на вторичных обмотках выходного
трансформатора строчной развертки или имеется еще один преобразователь.
Еще одним недостатком импульсных стабилизаторов является то, что при пробое
коммутирующего ключа КК все выпрямленное сетевое напряжение оказывается
приложенным к питаемым от него каскадам (как правило, это выходной каскад
строчной развертки). Чтобы предотвратить выход из строя этих устройств, приме-
няют схему защиты от перенапряжения, при срабатывании которой выходное
напряжение закорачивается через малое токоограничивающее сопротивление RОГР,
а сгорающий при этом предохранитель FU снимает питание с входа схемы.
Кратко рассмотрим принцип работы импульсного стабилизатора. После включения
напряжения питания цепь запуска подает на схему управления питающее напряже-
ние, обеспечивающее отпирание коммутирующего ключа КК или появление отпира-
ющего импульса на выходе схемы управления. Конденсатор CФ1 начинает заряжаться.

18
Импульсные источники питания телевизоров
В момент, когда напряжение UВЫХ, нарастающее в процессе зарядки CФ1, а значит и
напряжение обратной связи UОС, достигает величины напряжения опорного
источника, имеющегося в схеме управления, узел сравнения схемы управления
подает команду на прерывание базового тока ключа КК. Транзистор КК закрывает-
ся, ток через первичную обмотку импульсного трансформатора ИТ прерывается.
При этом по закону электромагнитной индукции на выводах ИТ возникает ЭДС,
направленная на поддержание прежней величины и направления тока через об-
мотку. Полярность этой ЭДС показана на рис. 1.7 знаками «+» и «--» около
обмотки импульсного трансформатора (в схемах, где нет необходимости использо-
вать вторичные обмотки ИТ, вместо трансформатора используется дроссель).
Таким образом, накопленная конденсатором CФ1 энергия передается в нагрузку, а
накопленная импульсным трансформатором --- продолжает подзаряжать конденса-
тор CФ1 и также передается в нагрузку. Как только напряжение UВЫХ из-за
потребления тока нагрузкой станет несколько меньше UОП, схема управления вновь
выдает команду на отпирание транзистора КК и пополнение запаса энергии.
Цикл повторяется снова. Если в цепь обратной связи включить регулируемый
делитель напряжения, то можно устанавливать необходимое значение выходного
стабилизированного напряжения.
Частота работы и длительность импульсов в таком автогенераторном (релейном)
режиме работы определяются величиной индуктивности ИТ, емкости CФ1, током
нагрузки, соотношением UПИТ/UВЫХ, коэффициентом передачи цепи обратной
связи и величиной гистерезиса узла сравнения схемы управления.
Если промодулировать сигнал обратной связи с помощью схемы ШИМ, можно
получить сигнал управления, частота которого соответствует частоте модулирую-
щего сигнала, а длительность импульсов зависит от тока потребления и от
изменения входного напряжения UПИТ. Для этих целей на схему ШИМ подают-
ся импульсы СИОХ.
Рис. 1.6. Упрощенная схема преобразователя с
задающим генератором
Рис. 1.7. Упрощенная
функциональная схема импульсного
стабилизатора

Принцип действия преобразователя
Функциональная схема
Функциональная схема наиболее широко распространенного преобразовате-
ля-автогенератора с максимальной конфигурацией функциональных узлов
приведена на рис. 2.1.
Особенности реального источника
В реальном импульсном источнике может отсутствовать ряд функциональных
элементов либо их функции схемно объединены в один узел. Однако основная
отличительная черта --- цепь ПОС, обеспечивающая режим автогенерации, и
формирователь сигнала управления ключом коммутации КК, обеспечивающий
надежное запирание КК при переключениях, должны обязательно присутствовать.
Принцип работы импульсного источника состоит в преобразовании выпрямлен-
ного сетевого напряжения в импульсное напряжение прямоугольной формы с
изменяемой частотой и скважностью с последующей трансформацией и выпрям-
лением этого напряжения во вторичных цепях.
Рис. 2.1. Функциональная схема преобразователя автогенератора
Преобразователи на
дискретных элементах
ГЛАВА 2

20
Импульсные источники питания телевизоров
Назначение функциональных элементов
Схема запуска формирует запускающие импульсы или начальное смещение,
необходимое для возникновения автогенерации за счет ПОС. Токи схемы запус-
ка малы и не могут вызвать критических режимов работы КК даже при КЗ во
вторичных цепях или межвитковых замыканиях ИТ.
Схема защиты предназначена для защиты ключа КК и потребителей, питаемых
от преобразователя, от работы в режимах недонапряжения или перенапряжения.
Она разрешает запуск преобразователя при превышении напряжения +UПИТ
минимальной рабочей величины и запирает КК или отключает напряжение сети
при превышении +UПИТ максимального рабочего напряжения, либо при превы-
шении максимального напряжения во вторичных цепях в результате выхода из
строя схемы стабилизации. Для контроля за вторичными напряжениями может
использоваться выходное напряжение выпрямителя VDОС, CФ, которое употреб-
ляется также для питания узлов собственно преобразователя.
Схема блокировки запирает КК по сигналу управления от процессора управ-
ления при переходе в дежурный режим, либо по сигналу аварии от других
устройств (каналы строчной и кадровой разверток). Для развязки цепи управле-
ния от сети обычно используют оптоэлектронную пару.
Схема токовой защиты (токового управления) служит для запирания КК в случае
достижения током через транзистор КК максимальной рабочей величины. Для
измерения тока обычно используют датчик тока (резисторы величиной 0,2.. .1 Oм).
Схема пропорционального управления отслеживает динамический режим транзи-
стора КК и приводит в соответствие величину выходного тока с величиной
управляющего воздействия (т.е. обеспечивает пропорциональность выходного
тока входному сигналу).
Схема стабилизации сравнивает измеряемые напряжения, по которым ведется
стабилизация, с опорным напряжением и изменяет сигнал управления ключом КК в
сторону уменьшения ошибки. Чаще всего это осуществляется в режиме широтно-
импульсной модуляции --- при увеличении выходного напряжения ширина
отпирающего КК импульса уменьшается, и наоборот. Стабилизация может
осуществляться как по общей мощности, для чего служит формирователь сигнала
общей стабилизации, так и по выходному напряжению конкретного источника,
параметры которого при этом становятся стабильнее. В последнем случае формиро-
ватель сигнала стабилизации по одному из UВЫХ обычно содержит оптоэлектронный
преобразователь, осуществляющий развязку вторичных цепей от сети.
Цепь положительной обратной связи (ПОС) обеспечивает работу преобразовате-
ля в режиме автогенерации.
Формирователь сигнала управления ключом осуществляет формирование управля-
ющих импульсов в соответствии с совокупностью всех управляющих воздействий.
Основная задача формирователя --- обеспечить необходимый управляющий ток
при отпирании КК и надежное запирание КК после обратного переключения.
Демпфирующие цепи RДЕМ, СДЕМ препятствуют появлению высоковольтных им-
пульсов (иголок) в момент переключения в результате ВЧ-колебательных процес-
сов. Мощность ВЧ-гармоник быстро рассеивается на RДЕМ, что предотвращает
появление критических перенапряжений на коллекторе КК и способствует сни-
жению уровня ВЧ-помех, создаваемых источником.

21
Преобразователи на дискретных элементах
Принцип действия цепей преобразователя
Рассмотрим основные схемные решения, применяемые при реализации главных
функциональных узлов, рассмотренных выше.
Схема запуска
Обычно это простая резистивная цепь или RC-цепь, по которой ток начально-
го смещения поступает на базу ключевого каскада автогенератора при включе-
нии в сеть (см. рис. 1.5). В отдельных случаях, на цепь запуска могут подавать-
ся импульсы сетевого напряжения, которые присутствуют в источнике до
сетевого выпрямителя. Также по цепи запуска могут устанавливаться ограничи-
тельные стабилитроны и диоды.
В ряде схем цепь запуска --- отключаемая. Для отключения может использоваться
просто емкостная цепь, по которой ток запуска перестает протекать после зарядки
конденсатора. Возможны и более сложные схемы с применением транзисторной
коммутации цепи запуска. Иногда схема запуска содержит вспомогательный гене-
ратор, формирующий короткие импульсы (пакеты импульсов) во время запуска.
Для выхода на рабочий режим ток базового смещения может увеличиваться в
процессе нарастания колебаний на выходе генератора. Для этой цели может
использоваться напряжение вспомогательного выпрямителя измерительной об-
мотки. Оно может поступать в цепь запуска через развязывающий диод.
Формирователь сигнала управления ключом и цепь ПОС
Наиболее распространенной схемой автогенераторного преобразователя на дискрет-
ных элементах является схема, в которой формирователем сигнала управления служит
ключ управления запиранием (КУ), а трансформаторная ПОС поступает на базу через
RC-цепь (см. рис. 2.2). Подобная схема применяется в источниках питания отече-
ственных телевизоров (например, МП-3-3, МП-405, КРП-501, КРП-525 и др.) и
источниках питания многих импортных телевизоров (например, большинство мо-
делей фирмы AKAI, в некоторых моделях Panasonic и др.).
Принцип действия формирователя, приведенного на рис. 2.2, заключается в
следующем. Цепь ПОС --- RСВ, ССВ, VDОТКР --- обеспечивает режим автогенера-
ции после запуска преобразователя. Для нормальной работы преобразователя на
номинальной рабочей мощности требуется быстрое и надежное запирание КК в
момент прерывания тока. Для этой цели служит конденсатор СЗАП, заряженный
от обмотки ПОС через VDЗАП в указанной на схеме полярности. В требуемый
момент, определяемый сигналом схемы стабилизации, защиты или токового
управления, ключ КУ замыкается и подключает запирающее напряжение заря-
женного конденсатора СЗАП к переходу база-эмиттер транзистора КК.
Ключ КУ может быть выполнен на тиристоре или на транзисторах (см. рис. 2.3
и рис. 2.5). В первом случае управляющее напряжение, отпирающее КУ, обычно
имеет положительную полярность, а во втором --- отрицательную.
Для того чтобы выделить описанный узел из реальной схемы импульсного источни-
ка, необходимо помнить, что величины номинальных значений радиоэлементов,
показанных на рис. 2.2...2.5, имеют следующий порядок: RСВ --- 10...50 Ом (токо-
ограничивающий), ССВ --- 0,05...0,15 мкФ, RИЗМ --- 0,2...2 Ом, СР --- 0,022...0,033 мкФ
(разделительный), R5 --- 1...30 Ом.

22
Импульсные источники питания телевизоров

23
Преобразователи на дискретных элементах
В телевизорах фирмы FISHER и в некоторых других используется схема с раздель-
ными обмотками для цепей ПОС и для зарядки СЗАП (см. рис. 2.4). Примерами
других узлов формирования сигналов управления могут служить схемы, применя-
емые фирмами FUNAI, SANYO (рис. 2.6, а) и Panasonic (рис. 2.6, б).
Остановимся на особенностях схем. На рис. 2.6, а ключ КУ работает не только как
измерительный узел, но и как схема ШИМ. Для этого на базу КУ, кроме пилооб-
разного напряжения с интегратора RИНТ, СИНТ, поступает напряжение ошибки от
узла сравнения схемы стабилизации. Кроме того, возможно поступление и сигнала
защиты (в тех источниках, где в базовой цепи КУ есть стабилитрон защиты от
перенапряжения на выходе). Ключ выключения (KB) обеспечивает отключение
основного источника при переводе телевизора в дежурный режим, шунтируя
переход база-эмиттер КК. Сигнал управления выключением обычно подается от
процессора управления телевизором через оптопару.
Однако, в некоторых моделях транзистор KB отсутствует, а отключение обеспечи-
вается непосредственно фототранзистором оптрона, через который подается
отпирающий потенциал на ключ КУ. На рис. 2.6, б управление ключевым каска-
дом КК осуществляет ключ КУ. Для синхронизации работы преобразователя со
строчной разверткой на него приходят импульсы СИОХ с отдельной обмотки
строчного трансформатора.
Схема стабилизации и формирователи сигнала стабилизации
Схема стабилизации чаще всего имеет узел сравнения, построенный по схеме,
приведенной на рис. 2.7. В качестве компаратора обычно используется транзис-
тор VTСР, который сравнивает опорное напряжение на стабилитроне VDОП с
частью измеряемого напряжения с делителя R1, R2, R3. Измеряемым напряже-
нием может быть выпрямленное напряжение с пилообразной составляющей от
вспомогательной обмотки ИТ (см. рис. 2.1) либо выходное напряжение одного из
вторичных выпрямителей (в этом случае сигнал рассогласования подается на
формирователь сигнала управления через оптрон).
Узел, приведенный на рис. 2.7, может быть выполнен в виде интегральной
микросхемы. Такая микросхема имеет три вывода: входной, куда подается UИЗМ,
выходной и общий (например, микросхема SE136N в источнике питания телеви-
зора SANYO CEM 2521C).
При стабилизации по выходному напряжению узел сравнения обычно устанавли-
вается в цепи питания выходного каскада строчной развертки и подается на схему
управления через оптрон (см. рис. 2.9). Транзистор VT1 выполняет функцию
усилителя сигнала стабилизации (иногда применяют двухкаскадный усилитель).
Цепь R2, R3 служит для запуска преобразователя и одновременно является дели-
телем положительного напряжения, которое используется для отпирания КУ через
VT1 при повышении напряжения на выходе UВЫХ3. Диоды VD4, VD5 служат для
защиты при коротких замыканиях в цепях источников UВЫХ1 и UВЫХ2.
В некоторых простых импульсных источниках может использоваться схема, при-
веденная на рис. 2.8. В этом случае стабилитрон VD1 используется как пороговый
элемент --- если напряжение на выходе выпрямителя вспомогательной обмотки
увеличивается, стабилитрон пробивается и открывает ключ КУ.

24
Импульсные источники питания телевизоров
Принципиальные схемы источников питания
Принцип действия всех источников питания на дискретных элементах рассмотрим
на примере базовой модели AKAI СТ-1407. Этот импульсный источник работает
постоянно, а для обеспечения дежурного режима отключается питание (прерыва-
ется цепь) оконечного каскада строчной развертки. Это осуществляется с помо-
щью реле RLY401. Коммутацию реле обеспечивает электронный ключ, выполнен-
ный на транзисторе Q407, по команде процессора управления телевизором.
Поэтому в дежурном режиме, когда контакты реле разомкнуты, выходной строч-
ный каскад обесточен и напряжения 14 В, 24 В, 180 В отсутствуют.

25
Преобразователи на дискретных элементах
Рассмотрим базовый источник питания на примере модели, используемой в теле-
визоре AKAI СТ-1407. Напряжение сети 220 В поступает через терморезистор
ТН901 на петлю размагничивания и через помехоподавляющий фильтр C902,
L902, C903, R901 --- на выпрямитель DR901, C904...C907. На коллектор ключево-
го транзистора Q904 выпрямленное напряжение поступает через обмотку 7-1
импульсного трансформатора Т901.
Блокинг-генератор с трансформаторной ПОС выполнен на транзисторе Q904.
Напряжение ПОС снимается с обмотки 9-10 импульсного трансформатора Т901.
Длительность генерируемых блокинг-генератором импульсов или, другими слова-
ми, время нахождения транзистора Q904 в насыщенном состоянии определяется
функционированием широтно-импульсного модулятора (ШИМ).
К базе транзистора Q904 подключен конденсатор С911, который во время откры-
того состояния транзистора заряжается импульсом напряжения с обмотки 9-10
импульсного трансформатора через диод D901. При открывании транзисторов
Q902, Q903 широтно-импульсного модулятора конденсатор С911 подключается к
эмиттерному переходу насыщенного транзистора Q904, и ток разрядки конденса-
тора С911, протекая через транзисторы и резистор R914, быстро закрывает
транзистор Q904. Напряжение смещения на базу транзистора Q904 подается
через резистор R913. Цепь С912, R915 является демпфером и ограничивает
выбросы напряжения на коллекторе транзистора Q904, защищая его от пробоя.
Для питания усилителя постоянного тока на транзисторе Q901 напряжение с обмотки
11-12 трансформатора поступает на выпрямитель на диоде D903 с фильтрующим
конденсатором С909. Напряжение на эмиттере транзистора Q901 стабилизировано
параметрическим стабилизатором на элементах ZD901, R905. Напряжение на базу
транзистора Q901 поступает с резистивного делителя R903, VR901, R904. Это
напряжение зависит от напряжения на обмотке 11-12 трансформатора, следователь-
но, от величины выходных напряжений источника питания.
Напряжение на коллекторе транзистора Q901 (т.е. на резисторе R906) представля-
ет собой сигнал ошибки. Это напряжение управляет моментом открывания
ШИМ на транзисторах Q902, Q903. Подстроечным резистором VR901 устанавли-
вается выходное напряжение +112 В.
С резистора R902 через цепочку R909, C908 на базу транзистора Q902 формировате-
ля ШИМ поступает пилообразное напряжение. На базу транзистора Q902 также
поступает напряжение ошибки с коллектора транзистора Q901. В зависимости от
последнего ШИМ открывается позже или раньше, считая от момента открывания
транзистора Q904. Транзисторы Q902, Q903 представляют собой аналог тринистора.
При понижении напряжения сети или увеличении нагрузки напряжение на обмотке
11-12 трансформатора понижается. Напряжение ошибки на коллекторе транзистора
Q901 увеличивается. Транзисторы Q902, Q903 открываются позже, вызывая более
позднее закрывание ключевого транзистора Q904. Тем самым увеличивается запаса-
емая в трансформаторе Т901 энергия, что приводит к увеличению выходных напря-
жений и компенсации уменьшения напряжения сети. При увеличении напряжения
сети или уменьшении нагрузки возрастает напряжение на обмотке 11-12 трансфор-
матора. Транзисторы Q902, Q903 открываются раньше, вызывая более раннее зак-
рывание ключевого транзистора Q904. Тем самым уменьшается запасаемая в транс-
форматоре Т901 энергия, что компенсирует увеличение напряжения сети.

26
Импульсные источники питания телевизоров
Источник питания (ИП) ТВ выполнен на четырех транзисторах (в первичной
цепи). По такой же схеме выполнены импульсные источники питания некоторых
моделей телевизоров AKAI, CROWN, ELEKTA, PHILIPS, SHERION и многих
других. ИП формирует всего два питающих напряжения: напряжение 112 В и
напряжение 17 В. Остальные напряжения питания (14 В, 24 В, 180 В) формиру-
ются из напряжений вторичных обмоток строчного трансформатора.
AKAI
CT--1407
ИП вырабатывает постоянные напряжения 112 В и 18 В, остальные напряжения
питания формируются на обмотках выходного трансформатора строчной развертки.
Выход источника напряжением 112 В коммутируется с помощью реле.
AKAI
CT--1417D

27
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ AKAI CT 1407

28
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ AKAI CT 1417D

29
Преобразователи на дискретных элементах
ТВ AKAI CT-2005EA имеет двойника, называющегося SHIVAKI STV-214M4, по-
этому данный раздел относится в равной степени к обеим моделям. Источник
питания вырабатывает постоянные напряжения 112 В и 15 В, остальные напря-
жения питания телевизора формируются на обмотках выходного трансформатора
строчной развертки. Регулируемый выпрямитель блока питания выполнен на
тиристоре IC901, который управляется микросхемой IC902.
AKAI
CT--2005EA
ИП вырабатывает постоянные напряжения 110 В и 18 В, остальные напряжения
питания формируются на обмотках выходного трансформатора строчной развертки.
Выход источника напряжением 110 В коммутируется с помощью реле. По аналогич-
ным схемам выполнены источники питания телевизоров ONYX 2088C/2188C.
AKAI
CT--217D
CT--205М

30
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ AKAI CT 2005EA

31
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ AKAI CT 205M, CT 217D

32
Импульсные источники питания телевизоров
ИП вырабатывают постоянные напряжения 110 В и 18 В, остальные напряжения
питания формируются на обмотках выходного трансформатора строчной развертки.
ИП модели U2E имеет управляемый выпрямитель, выполненный на отдельной плате.
AKAI
CT--2119PDT/U2E
CT--2119PDT/Y2/Y2E
ИП вырабатывает постоянные напряжения 120 В, 16 В, 12 В, 8 В, 5 В.
AMTEL
STV 1403R

33
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ
AKAI CT 2119 PDT

34
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ AMTEL STV 1403R

35
Преобразователи на дискретных элементах
ИП ТВ вырабатывает постоянные напряжения 114 В и 24 В. Остальные напря-
жения питания телевизора формируются на обмотках выходного трансформатора
строчной развертки.
BEIJING 8303
ИП ТВ вырабатывает постоянные напряжения 100,5 В и 24 В, остальные
напряжения питания телевизоров формируются на обмотках выходного транс-
форматора строчной развертки.
CONTEC MFP 5398
MV 5198/A

36
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ BEIJING 8303

37
Преобразователи на дискретных элементах
Схема электрическая принципиальная управляемого выпрямителя
Схема электрическая принципиальная ИП ТВ CONTEC MFP 5398, CONTEC MV 5198/A

38
Импульсные источники питания телевизоров
ИП ТВ вырабатывает постоянные напряжения 103 В, 25 В и 13 В, остальные
напряжения питания телевизора формируются на обмотках выходного трансфор-
матора строчной развертки.
DISTAR
шасси D 101A
SCM 101AMS
ИП ТВ вырабатывает постоянные напряжения 120 В, 20 В и 12 В.
FUNAI
MS14A MKII
MS14A

39
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ DISTAR SCM 101AMS

40
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ FUNAI MS14A MKII, MS14A

41
Преобразователи на дискретных элементах
FUNAI
TV 2000MK7
TV 2008GL
ИП представляет собой импульсный преобразователь автогенераторного типа,
предназначенный для создания питающих напряжений: 115 В, 16 В, 12 В.
Напряжение питания кадровой развертки формируется выпрямителем, подклю-
ченным к вторичной обмотке строчного трансформатора.
ИП ТВ FUNAI TV-2000A МК8 представляет собой импульсный преобразователь
автогенераторного типа, предназначенный для создания питающих напряжений:
112 В, 27 В, 18 В и 12 В. Напряжение 5 В, необходимое для работы схемы
управления, формируется из напряжения 27 В стабилизатором, который находится
вне блока питания. Такое решение связано с особенностями дежурного режима,
речь о которых пойдет ниже.
FUNAI
TV 2000A MK8

42
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ FUNAI TV 2000MK7, FUNAI TV 2008GL

43
Преобразователи на дискретных элементах
Электрическая принципиальная схема ИП ТВ FUNAI TV 2000A MK8

44
Импульсные источники питания телевизоров
FUNAI
MS14VN MKII
MS14VN
ИП ТВ вырабатывает постоянные напряжения 112 В, 27 В, 20 B и 12 В.
FUNAI
TV 2500T MK8
TV 2500A MK8
ИП ТВ вырабатывает постоянные напряжения 120 В, 27 В, 20 В и 12 В.

45
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ FUNAI MS14VN MKII, MS14VN

46
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ FUNAI TV 2500T MK8, TV 2500A MK8

47
Преобразователи на дискретных элементах
ИП ТВ вырабатывает постоянные напряжения 95 В и 14 В. Остальные напряжения
питания формируются на обмотках выходного трансформатора строчной развертки.
На базе шасси CVT1401 по идентичным схемам выпускаются телевизоры:
KANSAI 14/20, PHILIPS 14GX37A, PHILIPS 20GX51A, PHILIPS 8148. Источ-
ник питания вырабатывает постоянные напряжения 110 В и 18 В, остальные
напряжения питания телевизора формируются на обмотках выходного транс-
форматора строчной развертки.
HITACHI
шасси CVT1401
CMT 1472
CMT 2077
HITACHI
шасси S3
CPT1470 751, CMT2192T 441,
CMT2192 192/981, CMT1473 981,
CMT1471 191/192/431/051

48
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ HITACHI (шасси S3)

49
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ HITACHI (шасси CVT1401)

50
Импульсные источники питания телевизоров
ИП ТВ вырабатывает постоянные напряжения 130 В и 22 В. Остальные напря-
жения питания телевизоров формируются на обмотках выходного трансформа-
тора строчной развертки.
HITACHI
шасси V1
C2589FS 041/051/751,
C2578FS 081S/981/PX 981,
CMT2578 191/192/433,
CMT2978 041/051/751,
C2989FS 081S/981/PX 981,
C2987FS 191/192/433
ИП ТВ вырабатывает постоянные напряжения 90 В, 35 В, 20 В и 5 В.
Остальные напряжения питания телевизора формируются на обмотках выход-
ного трансформатора строчной развертки.
Panasonic
шасси MX 3C
TC 2150R
TC 21S2
TC 2155R

51
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ HITACHI (шасси V1)

52
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ Panasonic (шасси MX 3C)

53
Преобразователи на дискретных элементах
ИП ТВ вырабатывает постоянные напряжения 90 В, 33 В, 20 В и 5 В. Остальные
напряжения питания ТВ формируются на обмотках выходного трансформатора
строчной развертки.
ИП ТВ вырабатывает постоянные напряжения 140 В, 22 В, 15 В, 8 В. Остальные
напряжения питания ТВ формируются на обмотках выходного трансформатора
строчной развертки.
Panasonic
шасси MX 3, МХ 3S
TХ 2170Т, TC 2170R
TC 2187R, TC 21L10
TX 21F1T, TC 2125
Panasonic
шасси MX4
TC 25V70,
TC 29V70,
TX 25V70T, TX 25V70R

54
Импульсные источники питания телевизоров

55
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ Panasonic TX 25V70T, Panasonic TC 25V70R

56
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ
Panasonic (шасси MX 3)

57
Преобразователи на дискретных элементах
ИП ТВ вырабатывает постоянные напряжения 100 В, 9 В и 5 В. Остальные
напряжения питания телевизоров формируются на обмотках выходного транс-
форматора строчной развертки.
PHILIPS
шасси Anubis A AC
14PT 134/136A/58
21PT 136/166A/58
Данный ИП вырабатывает постоянные напряжения 95 В, 10 В, 5 В и 4,7 В.
Остальные напряжения питания телевизора формируются на обмотках выходного
трансформатора строчной развертки. Особенностью ИП является отсутствие галь-
ванической развязки между сетевым напряжением и выходными напряжениями.
PHILIPS
шасси GR1 AX
14GR 1236/50
14GR1239
14PT121A

58
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ PHILIPS (шасси Anubis A AC)

59
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ PHILIPS (шасси GR1 AX)

60
Импульсные источники питания телевизоров
Схема электрическая принципиальная управляемого выпрямителя (шасси GR1 AX)

61
Преобразователи на дискретных элементах
ИП ТВ вырабатывает постоянные напряжения 100 (148) В, 32 В, 12 (16) В,
минус 12 (16) В, 5 В.
PHILIPS
шасси GR2.2AA
ИП ТВ вырабатывает постоянные напряжения 96 В (шасси L6.1 AA) или 150 В
(шасси L6.2 AA), 10,3 В, 10,2 В и 5,4 В. Остальные напряжения питания телеви-
зоров формируются на обмотках выходного трансформатора строчной развертки.
PHILIPS
шасси L6.1AA, L6.2AA
25PT 400/42, 25PT 410A/42
28PT 400A/42
28PT 450A/42
14PT1342, 14PT1352,
14PT1542, 20PT1542,
25PT4423, 28PT4323
14PT1552, 25PT4403,

62
Импульсные источники питания телевизоров
Схема электрическая прнципиальная ИП ТВ PHILIPS (шасси GR2.2AA)

63
Преобразователи на дискретных элементах
Схема электрическая прнципиальная ИП ТВ PHILIPS (шасси GR2.2AA)

64
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ PHILIPS (шасси L6.2AA)

65
Преобразователи на дискретных элементах
ИП ТВ RECOR / PHILIPS / SHERION 4020 (4021) формирует питающие напряже-
ния 120 В, 14 В, 12 В, и 5 В. Остальные напряжения питания формируются из
напряжений вторичных обмоток строчного трансформатора. По выходной цепи
источника напряжения 120 В установлен электронный коммутатор. Поэтому в
дежурном режиме, когда ключ коммутатора разомкнут и выходной строчный
каскад обесточен, эти напряжения отсутствуют. Преобразователь построен по
автогенераторной схеме с трансформаторной ПОС по обратноходовому принци-
пу. Особенностью схемы является то, что этот импульсный источник работает
постоянно, а для обеспечения дежурного режима отключается питание (прерыва-
ется цепь) оконечного каскада строчной развертки. Это осуществляется по
команде процессора управления телевизором с помощью транзисторного ключа,
выполненного на элементах Q605, 0606, Q608, Q609.
RECOR
4020
SANYO
шасси A4 A
CMX2510A 50
ИП ТВ вырабатывает постоянные напряжения 140 В, 26 В, 22 В, 15 В, 12 В и 10 В.
ИП дежурного режима 5 В выполнен на отдельном силовом трансформаторе Т701,
в нем применяется управляемый выпрямитель.
4021

66
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ RECOR 4020/4021

67
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ SANYO CMX2510A 50

68
Импульсные источники питания телевизоров
ИП ТВ SANYO CEM-2130PV-20 (CEP-3011, CEM-1454) служит для формирова-
ния вторичных питающих напряжений 180 В, 130 В, 24 В, 15 В, 14,8 В, 12 В, а
также тока размагничивания для петли размагничивания. Стабилизация напря-
жения --- групповая. Вторичный источник 12 В содержит интегральный стабили-
затор. Для питания схемы управления телевизором имеется маломощный сетевой
трансформатор, однополупериодный выпрямитель и параметрический стабили-
затор с усиливающим ток транзистором. Этот источник формирует напряжение
питания дежурного режима 5 В. Отключение основного источника питания в
дежурном режиме осуществляется схемой управления через оптоэлектронный
ключ. ИП моделей СЕР-3011 и СЕМ-1454 близки по схеме к СЕМ-2130.
ИП ТВ вырабатывает постоянные напряжения 140/130/180 В, 24 В, 24 В, 15 В,
12 В и 8 В. Источник питания дежурного режима 5 В выполнен на отдельном
силовом трансформаторе Т501.
SANYO
шасси AA1 A
C25EG57 00
SANYO
CEM 2130PV 20

69
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ SANYO CEM 2130PV 20

70
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SANYO C25EG57 00 (шасси АА1 А)

71
Преобразователи на дискретных элементах
ИП ТВ SANYO СЕМ 2511 VSU-00 (CEM 2515, CMX 3310) служит для формиро-
вания вторичных питающих напряжений 135 В, 26 В, 16 В, 15 В, 12 В, а также
тока размагничивания для петли размагничивания. Стабилизация напряжения ---
по вторичному источнику 135 В с оптоэлектронной развязкой. Вторичный ис-
точник 12 В содержит интегральный стабилизатор. ИП моделей СЕМ 2515 и
СМХ 3310 близки по схеме к СЕМ 2511. Для питания схемы управления
телевизором имеется маломощный сетевой трансформатор, однополупериодный
выпрямитель и параметрический стабилизатор с усиливающим мощность тран-
зистором. Этот источник формирует напряжение питания 5 В и находится на
плате модуля управления. Там же расположен сетевой помехоподавляющий
фильтр. Отключение основного источника питания в дежурном режиме осуще-
ствляется схемой управления через оптоэлектронный ключ.
SANYO
шасси A2
CEM 2511 VSU 00
ИП ТВ вырабатывает постоянные напряжения 105 В, 20 В, 10 В, 7 В, 5 В и --10 В.
SHARP
шасси 5BS
37AM 12SC

72
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SANYO CEM 2511VSU 00

73
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ SHARP 37AM 12SC (шасси 5BS)

74
Импульсные источники питания телевизоров
ТВ питается от внешнего источника постоянного тока напряжением 12 В, поэтому
в комплект поставки телевизора входит преобразователь 220В/110В --- 12В/4A.
SHIVAKI STV 101M4
ИП ТВ формирует всего два питающих напряжения: 110 В и 15 В. Остальные
напряжения питания (16,5 В, 25 В, 180 В) формируются из напряжений вто-
ричных обмоток строчного трансформатора. По выходной цепи источника
напряжения 110 В установлен электронный коммутатор. Поэтому в дежурном
режиме, когда ключ коммутатора разомкнут и выходной строчный каскад обес-
точен, эти напряжения отсутствуют.
Особенности схемного решения
Особенностью схемы является то, что этот ИП работает постоянно, а для обеспе-
чения дежурного режима отключается питание (прерывается цепь) оконечного
каскада строчной развертки. Это осуществляется по команде процессора управ-
ления телевизором с помощью транзисторного ключа, выполненного на элемен-
тах Q505, Q506, Q507.
SHIVAKI STV 202M4

75
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ SHIVAKI STV 101M4

76
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SHIVAKI STV 202

77
Преобразователи на дискретных элементах
SONY шасси AE 3 KV 25E1A/ B/ D/ E/ K/ R
ИП ТВ вырабатывает постоянные напряжения 135 В, 22 В, минус 22 В, 13,5 В, 6,5 В.
Остальные напряжения питания телевизоров формируются на обмотках выходного
трансформатора строчной развертки. Особенностью данного источника питания яв-
ляется применение двухтактного силового ключа на транзисторах Q601, Q602 и двух
импульсных трансформаторов: выходного Т601 и управляющего Т602. Кроме того,
устройство размагничивания кинескопа включается с помощью реле RY601.
KV S2951KR (пульт RM 831)
ИП ТВ вырабатывает постоянные напряжения 135 В, 22 В, минус 22 В, 13,5 В, 6,5 В.
Источник питания 5 В дежурного режима выполнен на отдельном низкочастотном
силовом трансформаторе Т603. Остальные напряжения питания телевизоров форми-
руются на обмотках выходного трансформатора строчной развертки.
SONY шасси AE 4 KV 25К1A/ B/ D/ E/ K/ R/ U
(пульт RM 862)

78
Импульсные источники питания телевизоров

79
Преобразователи на дискретных элементах
Схема электрическая принципиальная
ИП ТВ SONY (RM 831, шасси AE 3)

80
Импульсные источники питания телевизоров
Схема электрическая принципиальная

81
Преобразователи на дискретных элементах
ИП ТВ SONY KV 25K1A (шасси ЕА 4)

82
Импульсные источники питания телевизоров
ИП ТВ вырабатывает постоянные напряжения 112 В и 15 В, остальные напря-
жения питания телевизоров формируются на обмотках выходного трансформа-
тора строчной развертки.
SHIVAKI STV 143M4
STV 208M4
ИП ТВ вырабатывает постоянные напряжения 112 В и 15 В, остальные
напряжения питания телевизора формируются на обмотках выходного транс-
форматора строчной развертки.
SHIVAKI STV 217M4

83
Преобразователи на дискретных элементах
Схема электрическая принципиальная ИП ТВ SHIVAKI STV 143M4, SHIVAKI STV 208M4

84
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SHIVAKI STV 217M4

85
Преобразователи на дискретных элементах
ИП ТВ вырабатывает постоянные напряжения 114 (118) В, 22 В и 13 В, остальные
напряжения питания телевизора формируются на обмотках выходного трансфор-
матора строчной развертки. Точно по такой же схеме выпускаются телевизоры
торговых марок BRANDT, FERGUSON, NORDMENDE, SABA, TELEFUNKEN.
THOMSON
шасси TX91G
ИП ТВ вырабатывает постоянные напряжения 125 В, 24,5 В, 18 В, 9 В.
TOSHIBA 2929DD
14MG76/77C,
21MG77C, 21MS77CX
20MG76/77C,

86
Импульсные источники питания телевизоров
Схема электрическая принципиальная

87
Преобразователи на дискретных элементах
ИП ТВ TOSHIBA 2929DD

88
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ THOMSON (шасси TX91G)

89
Преобразователи на дискретных элементах
ИП ТВ служит для формирования напряжений основного питания 130 В (U2),
30 В (U5), 13 В (U4), 7 В (U1), а также питания дежурного режима 5 В (U3).
Особенности схемного решения
ИП имеет ряд особенностей, на которых имеет смысл остановиться. Источник
основного питания построен на базе импульсного преобразователя, работающего
по обратноходовому принципу. Его можно отнести к ведомым генераторам,
требующим для работы наличия запускающих импульсов. В качестве таковых
используются импульсы, формируемые процессором управления развертками
IL14 (на схеме не показан). Эти импульсы подаются на формирователь сигнала
управления ключом основного источника через цепь СР30, RP30 и разделяющий
трансформатор LP20, обеспечивая его запуск и синхронизацию с частотой строч-
ной развертки. Исчезновение строчных импульсов ведет к затуханию колебаний
и выключению основного источника.
Второй особенностью схемы питания является наличие защиты от коротких замы-
каний по выходам основных напряжений питания 7 В, 13 В, 30 В и от перегрузки
по току в цепи источника 130 В. Датчиком тока является резистор RP52, находя-
щийся в цепи общего провода источника 130 В. Через цепь RP51, СР52, DP51
напряжение отрицательной полярности понижает управляющий потенциал на базе
транзистора схемы защиты TL16 (на рисунке не показан). На эту же схему (через
коммутирующие диоды DL24, DL26, DL29, DL31) подаются запирающие напря-
жения источников 7 В, 13 В и 30 В. При неисправностях схема защиты воздей-
ствует на ИМС IL14, которая отключает запускающие импульсы. Это приводит к
срыву генерации основного источника и исчезновению питающих напряжений.
WALTHAM TS3350, TS4352
TS5355, TS6354

90
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ WALTHAM TS 3350

91
Преобразователи на дискретных элементах
ИП ТВ CASIO TV-1800B (KX-523) является преобразователем постоянного
тока, вырабатывающим из входного напряжения 6 В постоянные напряжения
46,6 В, 4,3 В, минус 7,25 В.
ИП ТВ CASIO JY-10C/D/I/N (KX-513) является преобразователем постоянного
тока, вырабатывающим из входного напряжения 6 В постоянные напряжения
38 В, 3,95 В, минус 6,7 В.
CASIO
JY 10C/D/I/N
CASIO
TV 1800B

92
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ CASIO JY 10C/D/I/N (KX 513)
Схема электрическая принципиальная ИП ТВ CASIO TV 1800B (KX 523)

93
Преобразователи на дискретных элементах
CASIO
EV 510B/C/D/I/N
CASIO
TV 770С/D/G/N
ИП ТВ CASIO EV-510B/C/D/I/N (KX-619) является преобразователем постоян-
ного тока, вырабатывающим из входного напряжения 6 В постоянные напряже-
ния 29,5 В, 11 В, 4,5 В, минус 7,5 В, минус 18 В.
ИП ТВ CASIO TV-770C/D/G/N (KX-503) является преобразователем постоянного
тока, вырабатывающим из входного напряжения 6 В постоянные напряжения 38 В,
3,95 В, минус 6,7 В.

94
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ CASIO EV 510B/C/D/I/N (KX 619)
Схема электрическая принципиальная ИП ТВ CASIO TV 770C/D/G/N (KX 503)

95
Преобразователи на дискретных элементах
Обнаружение и устранение неисправностей в
источниках питания на дискретных элементах
Перегорает сетевой предохранитель.
Проверить исправность элементов сетевого выпрямителя, УРК. Проверить ис-
правность ключевого транзистора, убедиться в отсутствии замыкания его корпуса
на радиатор. В случае выхода из строя транзистора выявить причину отказа
методом проверки исправности монтажа и элементов, включенных в его коллек-
торные и базовые цепи. Заменить элементы ключа управления. При необходимо-
сти заменить прокладку под ключевым транзистором.
Все выходные напряжения модуля питания отсутствуют.
Проверить исправность сетевого выпрямителя: при напряжении 220 В на выходе
сетевого выпрямителя должно быть напряжение в пределах 290. ..310 В. При
отсутствии его проверить исправность выпрямительных элементов и их цепи. При
наличии выпрямленного напряжения на выходе сетевого выпрямителя проверить
исправность цепей его передачи на коллектор ключевого транзистора. Проверить
исправность узла запуска: подключить осциллограф к базе ключевого транзистора
и убедиться в наличии запускающего импульса в момент включения напряжения
сети. При наличии отдельного источника питания для дежурного режима
телевизора убедиться, что от устройства управления не приходит команда
отключения основного источника. Проверить исправность цепей ПОС и обмоток
импульсного трансформатора. Проверить исправность цепей вторичных
выпрямителей на отсутствие обрыва или короткого замыкания.
Все напряжения отсутствуют, слышен звук низкого (50 Гц) тона или источник работает
в режиме ВКЛ - ВЫКЛ (режим характеризуется пощелкиванием с частотой до 5 Гц).
Проверить исправность монтажа и элементов вторичных выпрямителей, а также
отсутствие перегрузки в одной или в нескольких выходных цепях. Обнаруженные
дефекты монтажа, неисправные элементы и причины перегрузки устранить.
Отсутствует одно или несколько выходных напряжений.
Омметром проверить исправность соответствующих выходных обмоток импульсного
трансформатора, исправность элементов соответствующих вторичных выпрямите-
лей. Для источников, имеющих стабилизаторы или ключи коммутации выходных
напряжений, проверить эти элементы и приходящие на них сигналы управления.
Все выходные напряжения выше или ниже нормы не регулируются подстроечным
элементом или диапазон регулировки смещен вверх или вниз.
Проверить исправность элементов электронного ключа управления, а также
схемы стабилизации и вспомогательного выпрямителя.
Стабилизация выходных напряжений при изменении напряжения сети и тока
нагрузки неэффективна.
Проверить исправность элементов цепи стабилизации и узла управления. Проверить
исправность элементов узла электронной защиты от перегрузок и узла управления.
Длительность импульса или амплитуда тока базы ключевого транзистора на датчике
тока не соответствует норме при номинальной нагрузке. Проверить исправность
узла пропорционального управления. Проверить исправность узла защиты.

Состав источников питания
Источники питания состоят из элементов помехоподавляющих фильтров (ППФ),
устройств размагничивания кинескопов (УРК), выпрямителей сетевых напряже-
ний (СВ), импульсных преобразователей напряжений [ИМС с цепями обеспече-
ния ее функционирования, импульсные трансформаторы (ИТ), ключевые каска-
ды (КК)] и выпрямителей вторичных импульсных напряжений.
Сетевое напряжение через ППФ поступает на мостовой выпрямитель и в УРК.
Выпрямленное напряжение через первичную обмотку ИТ подается на ключевой
каскад, выполненный на высоковольтном транзисторе. Для управления ключом
служит интегральная микросхема TDA4601 или ее аналог К1033ЕУ1. Интегральная
микросхема обеспечивает работу преобразователя в режиме стабилизации выходных
напряжений при изменении сетевого напряжения от 170 до 245 В, а также в
режимах холостого хода (дежурный режим) и защиты от короткого замыкания.
Устройство TDA4601
Функциональная схема ИМС и назначение цепей, подключаемых к ее выводам,
приведены на рис. 3.1.
Основными функциональными узлами ИМС являются:
источник опорных напряжений;
компараторы;
ключи К1, K2, КЗ;
схема логики с ограничителем перегрузок;
триггер старт-стоп;
усилитель.
Источник опорных напряжений формирует:
Напряжение верхнего опорного уровня пилы UОП1 --- в режиме стабилизации.
Напряжение верхнего опорного уровня пилы UОП2 --- в режиме XX.
Опорное напряжение UОП3, используемое для управления схемой стабилизации.
Напряжение зарядки конденсатора связи, подключаемого к выводу 7 ИМС.
Источник автоматически включается при напряжении на выводе 9 ИМС более 11,5 В
и автоматически выключается при напряжении на выводе 9 ИМС менее 7,5 В.
Источники питания на
ИМС TDA4601 (K1033ЕУ1)
ГЛАВА 3

97
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Ключ сброса пилы К2 в сочетании с компаратором и внешней цепью заряда
конденсатора СПИ образуют генератор пилообразных импульсов.
На входы компаратора поступают пилообразное напряжение с конденсатора СПИ
через вывод 4 ИМС и одно из напряжений верхнего уровня пилы (нижний уровень
определяется схемой формирователя и не коммутируется). При разомкнутом ключе
K2 конденсатор заряжается (формируется прямой ход пилы). Когда напряжение на
конденсаторе достигнет верхнего уровня пилы, на выходе компаратора возникает
высокий потенциал, замкнется ключ K2 и начнется разряд конденсатора (формиру-
ется обратный ход пилы). Когда напряжение на разряжающемся конденсаторе
достигнет нижнего уровня пилы, ключ K2 разомкнется и начнется очередной
период формирования пилы. Очевидно, что период пилообразных импульсов зави-
сит от двух параметров: от разности напряжений верхнего и нижнего уровней пилы
и значений постоянных времени заряда и разряда конденсатора СПИ.
Поскольку первый из параметров является внутренним параметром ИМС, то при
конструировании источников номиналы внешних элементов СПИ и RГПИ подби-
раются таким образом, чтобы частота формирования пилы в режиме стабилиза-
ции составляла 25...30 кГц.
Выключатель тока базы --- узел заряда конденсатора связи (на рисунке обозна-
чен в виде ключа КЗ) обеспечивает подзарядку конденсатора связи во время
действия управляющего импульса и запирания ключевого транзистора напряже-
Рис. 3.1. Структурная схема импульсного
источника питания на ИМС TDA4601 (K1033EУ1)

98
Импульсные источники питания телевизоров
нием с конденсатора ССВ, включенным в обратной полярности к переходу база-
эмиттер в момент окончания управляющего импульса на базе транзистора.
Схема стабилизации выходных напряжений представляет собой компаратор.Она
вырабатывает импульсы управления транзисторным ключевым каскадом с дли-
тельностью, определяемой величиной напряжения UРЕГ, которое поступает на
один из входов компаратора через вывод 3 ИМС. На второй вход компаратора
поступает напряжение пилы.
Триггер старт-стоп служит для управления выходными узлами ИМС (усилителем
импульсов и ключом К3). Во время прямого хода преобразователя (при накопле-
нии электромагнитной энергии в сердечнике трансформатора) импульсы триггера
открывают усилитель, обеспечивая прохождение через него импульсов управления
ключевым транзистором, и устанавливают ключ К3 в положение 1, замыкая тем
самым цепь разряда конденсатора связи. Во время обратного хода преобразователя
(при передаче накопленной энергии во вторичные цепи) импульс на выходе
триггера отсутствует. При этом К3 устанавливается в положение 2, обеспечивая
запирание ключевого транзистора напряжением с конденсатора связи, приложен-
ным в обратной полярности к его переходу база-эмиттер. Также запирается
выходной усилитель, предотвращая ложные срабатывания ключевого транзистора.
Схема логики фиксирует моменты изменения полярности ЭДС самоиндукции на
обмотке обратной связи импульсного трансформатора, формирует импульсы управле-
ния триггером старт-стоп. На ее вход (вывод 2 ИМС) поступает импульсный сигнал
UОС с обмотки обратной связи. Цепь управления схемой логики одинакова для всех
моделей и модификаций источников питания. Она состоит из одного или нескольких
последовательно или параллельно включенных резисторов и конденсатора фильтра.
Усилитель. Так как ИМС К1033ЕУ1 и TDA4601 рассчитаны на работу с биполяр-
ными транзисторами, имеющими по сравнению с полевыми не «потенциальное»,
а «токовое» управление, то используемый здесь усилитель представляет собой
усилитель мощности. Выпрямители импульсных напряжений во вторичных це-
пях импульсного трансформатора --- однополупериодные.
Принцип действия цепей преобразователя
Свойства преобразователей, построенных на основе ИМС TDA4601 (К1033ЕУ1),
определяются составом и режимами работы цепей, обеспечивающих функциони-
рование преобразователей. Большинство из этих цепей довольно постоянны и
сохраняются практически неизменными во всех моделях телевизоров.
Цепи питания триггера старт-стоп и схемы групповой стабилизации изменяются
в зависимости от жесткости требований стабильности выходных напряжений и
наличия автономного источника питания дежурного режима. Рассмотрим воз-
можные варианты построения этих цепей.
Цепи питания триггера старт-стоп
Питание триггера старт-стоп производится через вывод 5 ИМС. Имеется не-
сколько способов включения напряжения питания триггера.
При использовании в качестве питающего опорного напряжения с вывода 1
ИМС (МП-44 и его модификации) --- см. рис. 3.2, а.

99
Источники питания на ИМС TDA4601 (К1033ЕУ1)
При использовании в качестве питающего напряжения с вывода 9 ИМС (во
всех рассматриваемых здесь источниках питания импортных телевизоров) ---
см. рис. 3.2, б.
При использовании в качестве питающего напряжения UВЫПР и выключении
источника при возникновении перегрузок --- см. рис. 3.2, в.
Все приведенные варианты подачи питания на триггер старт-стоп исключают
возможность полного выключения источника даже при возникновении коротко-
го замыкания в цепях потребителей. Он переходит в режим ВКЛ-ВЫКЛ (режим
вспышек) с частотой, определяемой постоянной времени цепи, подключенной к
выводу 9 ИМС, и работающий в режиме запуска.
При использовании в качестве питающего напряжения с вывода 9 ИМС и
отсутствии для основного источника питания дежурного режима (схема ха-
рактерна для телевизоров с автономным источником питания ДР).
Включение и полное выключение преобразователей, имеющих 4-й вариант цепи
питания триггера старт-стоп (см. рис. 3.2, г) осуществляется по команде ON/OFF из
системы управления телевизором путем коммутации вывода 5 ИМС на корпус с
помощью специального транзисторного ключа.
Цепи формирования входного напряжения схемы стабилизации UРЕГ
На практике могут встретиться следующие варианты исполнения внешних цепей
формирования напряжения UРЕГ.
Простейшая цепь
Используется в подавляющем большинстве импортных и во всех отечественных
источниках питания (рис. 3.3).
Рис. 3.2. Цепи питания триггера старт стоп

100
Импульсные источники питания телевизоров
Из приведенного рисунка цепи видно, что формируемый ею входной сигнал схемы
стабилизации UРЕГ определяется суммой двух составляющих опорного
напряжения с вывода 1 ИМС и отрицательного напряжения смещения, выделя-
емого на конденсаторе С2:
UРЕГ = Uoп -- Uсм(Uос, R4).
(3.1)
Величина напряжения смещения, выделяемая на конденсаторе С2, пропорцио-
нальна уровню напряжений на выходе источника, а в точке суммирования с
опорным напряжением зависит также и от положения движка потенциометра R4
«Установка напряжения U1».
В режиме короткого замыкания выходные напряжения источника, а следовательно, и
напряжение --UСМ, близки к нулю, и напряжение UРЕГ практически равно UОП.
В момент включения режима холостого хода (выключения ТВ) нагрузка источни-
ка скачком падает, что вызывает скачкообразное увеличение выходных напряже-
ний, и резкое уменьшение почти до нуля значения UРЕГ. В этих условиях напряже-
ние сравнения на компараторе становится либо больше верхнего, либо меньше
нижнего уровня пилы и происходит срыв работы преобразователя. Для предотв-
ращения срывов служит дифференцирующая цепь, состоящая из конденсатора
Рис 3.4. Схема формирования UРЕГ с
дополнительной цепью стабилизации
Используемый здесь в ка-
честве исполнительного
элемента схемы фототран-
зистор оптрона IC2 имеет
проводимость g = 1/RФТ,
пропорциональную ин-
тенсивности свечения све-
тодиода IC2, которая, в
свою очередь, определяет-
ся положением движка по-
тенциометра R8 и величи-
ной
отклонения
напряжения U1 от уста-
новленного значения.
Рис. 3.3. Простейшая схема
формирования UРЕГ
СДИФ, включенного между выводами 2 и 3
ИМС, и элементами цепи формирования
UРЕГ. Она дифференцирует фронты им-
пульсов управления логикой. Продукты
дифференцирования, действующие на вы-
воде 3 ИМС, обеспечивают устойчивость
работы компаратора в критических режи-
мах. В режиме стабилизации данная цепь
на работу преобразователя не влияет.
Цепь с дополнительной внешней схемой групповой стабилизации и
регулирования уровня выходных напряжений (рис. 3.4)
Используется в источниках питания некоторых моделей японских и южно-корейс-
ких телевизоров (например, HITACHI CHT-2598, 2998). По принципу действия она
полностью соответствует рассмотренной выше схеме простейшей цепи.

101
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Для управления интенсивностью свечения светодиода служит схема формирова-
ния напряжения UРЕГ1, которая обычно выполняется на операционном усилителе.
Рабочая точка усилителя фиксируется стабилитроном VD3, включенным в цепь
питания усилителя напряжением U2. На вход усилителя подается напряжение с
регулируемого делителя, питающегося напряжением U1. В состав делителя входит
потенциометр R8 установки уровня напряжения U1.
Так как внутреннее сопротивление RФТ фототранзистора включено параллель-
но резистору R4, то эквивалентное сопротивление RЭ цепи передачи напряже-
ния -- UСМ(UОС) становится зависимым также от текущего напряжения U1 и
от положения регулировки R8.
⋅
+
=
)
8
,
1
(
4
)
8
,
1
(
4
R
U
R
R
R
U
R
R
R
фm
фm
э
Uрег = Uоп -- Uсм (U1, Uос, R8).
(3.3)
Таким образом, напряжение UРЕГ на входе схемы групповой стабилизации (на
выводе 3 ИМС) можно представить в виде
Следует отметить, что данная схема существенно повышает эффективность груп-
повой стабилизации выходных напряжений источника. При ее наличии интег-
ральные стабилизаторы в цепях 12 В и 5 В могут не применяться.
Схема формирования сигнала UРЕГ без использования напряжения --UСМ с обмотки
обратной связи (рис. 3.5)
В данной схеме сигнал UРЕГ формируется путем ослабления опорного напряже-
ния, снимаемого вывода 1 ИМС. Уровень сигнала UРЕГ определяется равенством
где RФТ(U1, R7) --- сопротивление фототранзистора оптрона IC2, входящего в
состав динамического делителя напряжения R1, R2, RФТ, зависит от величины
напряжения U1 и подстроечного резистора R7.
Управление сопротивлением фототранзистора осуществляется схемой, состоящей
из транзисторов VT1,VT2, работающих в режиме усиления. Положение рабочей
(3.2)
(3.4)
точки транзистора VT2 фикси-
руется стабилитроном VD1, а
транзистора VT1 --- определяет-
ся положением движка потен-
циометра R7. В этом случае вся-
кое изменение напряжения U1
приводит к изменению интен-
сивности свечения светодиода
оптрона IC2, а следовательно, и
к изменению величины UРЕГ за
счет изменения проводимости
фототранзистора.
Рис. 3.5. Схема формирования UРЕГ без
отрицательного смещения
⋅
+
+
=
)
7
,
1
(
3
1
)
7
,
1
(
R
U
R
R
R
R
U
R
U
U
фm
фm
оп
рег

102
Импульсные источники питания телевизоров
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхеме TDA4601 и ее российском аналоге микросхеме К1033ЕУ1.
Формируемые напряжения
Сетевое напряжение через ППФ поступает на выпрямитель. Выпрямленное напря-
жение величиной 290...320 В через первичную обмотку трансформатора Т801
подается на ключевой транзистор, обеспечивающий преобразование этого напря-
жения в импульсное с частотой 30...40 кГц в рабочем режиме и около 100 кГц ---
в дежурном режиме. Управление преобразователем осуществляется микросхемой
IC801 TDA4601. Выпрямители вторичных напряжений --- однополупериодные.
Помехоподавляющий фильтр и сетевой выпрямитель на схеме подробно не
показаны. Схемотехника этих узлов никаких особенностей не имеет. Выпрям-
ленное напряжение фильтруется конденсатором С806Р.
Преобразователь напряжения построен по схеме однотактного преобразователя
обратного хода. Основными его элементами являются ключевой транзистор Q801Р,
импульсный трансформатор Т801 и микросхема управления IC801 типа TDA4601.
Преобразователь напряжения работает в четырех характерных режимах: запуска,
стабилизации, короткого замыкания и холостого хода (дежурный режим).
Режим запуска
При включении напряжения сети появляется напряжение UВЫПР и заряжаются
конденсатор цепи питания микросхемы С807Р с постоянной времени 150 мс и
конденсатор генератора пилообразного напряжения С804Р с постоянной времени
2,2 мс. Когда напряжение на конденсаторе С807Р достигнет уровня порога вклю-
чения (11,5 В), конденсатор С804Р к этому времени оказывается заряженным до
максимального напряжения 7 В, в микросхеме происходят следующие процессы:
включается источник опорного напряжения и на все узлы микросхемы подается
напряжение питания;
конденсатор С805Р заряжается;
появляется опорное напряжение 4,3 В на выводе 1 микросхемы IC801;
ключ К1 переключается в положение 1, подключая на вход компаратора 2
пониженное напряжение верхнего уровня пилы UОП2, обеспечивая, тем самым,
запуск источника на повышенной частоте коммутации ключевого каскада;
замыкается ключ сброса пилы К2, и конденсатор С804Р разряжается.
Когда конденсатор С804Р разрядится до напряжения 2,2 В, соответствующего
нижнему уровню пилы, положительный импульс компаратора 2 замкнет ключ
К2 и начнется очередной цикл заряда конденсатора С804Р. Нарастающее пило-
образное напряжение с конденсатора С804Р поступает на вход компаратора 1,
где сравнивается с управляющим напряжением.
GOLDSTAR
шасси PC 04A
CKT 4902, CKT 4905,
CIT 2168, CIT 2191, CIT 4902,
CIT 4905, CBT 4902, CBT 4905...

103
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Импульс сравнения усиливается по мощности и через вывод 8 микросхемы
подается в базовую цепь ключевого транзистора Q801P и открывает его, замыкая
цепь протекания тока от источника 290 В через обмотку 4-1 импульсного
трансформатора Т801. Этот же импульс поступает на ключ К3. Во время дей-
ствия импульса ключ находится в состоянии 1, обеспечивая заряд конденсатора
связи С805Р. В момент окончания импульса ключ К3 переходит в положение 2 и
подключает конденсатор С805Р в обратной полярности к переходу база-эмиттер
транзистора Q801P. Транзистор быстро запирается.
Коммутация транзистора преобразует постоянное напряжение 290 В в импульс-
ное, которое передается во вторичные цепи трансформатора. С обмотки 5-6
трансформатора Т801 подзаряжается конденсатор С807Р в цепи питания микро-
схемы. С обмотки 7-8 сигнал поступает на схему логики и напряжением отрица-
тельной полярности заряжает конденсатор С815Р, уменьшая регулирующее на-
пряжение на выводе 3 микросхемы. При достижении напряжениями обратной
связи уровней, соответствующих режиму стабилизации, преобразователь перехо-
дит в режим стабилизации.
Режим стабилизации
В режиме стабилизации ключ К1 занимает положение 2 и на компаратор 2
подается повышенное опорное напряжение верхнего уровня пилы. Преобразова-
тель переходит на нормальную частоту коммутации ключевого каскада. Длитель-
ность импульса сравнения с компаратора 1, определяющая время открытого
состояния ключевого транзистора, будет зависеть от уровня регулирующего на-
пряжения на выводе 3 микросхемы, определяемого равенством (3.1).
Режим перегрузки и короткого замыкания
В случае превышения допустимой нагрузки напряжение на обмотке 7-8 транс-
форматора Т801 и напряжение смещения на конденсаторе С803Р снижаются, а
уровень напряжения UРЕГ на выводе 2 микросхемы IC801 возрастает до 2,4 В.
Включается ограничитель перегрузки, который переводит ключ К1 в положение
2 и снижает порог срабатывания компаратора. Ширина управляющего импульса
на выводе 8 микросхемы уменьшается. Напряжение на вторичных обмотках
трансформатора Т801 резко уменьшается.
При коротком замыкании напряжение на выводе 9 микросхемы падает ниже
уровня 7,5 В, внутренний источник опорных напряжений микросхемы выключа-
ется, снимая питание с узлов микросхемы. Преобразователь переходит в режим
включения-выключения.
Режим холостого хода (дежурный режим)
При включении дежурного режима потребление энергии резко снижается, напря-
жение на конденсаторе смещения С815Р растет, а на выводе 3 микросхемы IC801
уменьшается до 2 В, близкого к порогу отключения узла регулирования. Включа-
ется режим повышенной частоты работы преобразователя. При этом длительность
импульса, управляющего работой транзистора Q801Р, уменьшается до 1 мкс.
Для предотвращения выключения узла регулирования в режиме холостого хода слу-
жит конденсатор C802Р, который дифференцирует фронты напряжения с конденса-
тора С803Р и передает их на вывод 3 микросхемы. В режиме стабилизации конденса-
тор С803Р существенного влияния на работу микросхемы IC801 не оказывает.

104
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ GOLDSTAR (шасси PC 04А)

105
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Преобразователь напряжения ИП ТВ по устройству и принципу действия
аналогичен рассмотренному выше.
Преобразователь напряжения ИП ТВ по устройству и принципу действия анало-
гичен рассмотренному выше.
DAEWOO
шасси CP 330
DTX 14A1/20A1/21A1
DTX 14B1/20B1/21B1
DTX 20C1/21C1, DTX 14D1/20D1
GOLDSTAR
шасси PC 12A
CKT 2570,
CKT 2571X,
CKT 2871, CKT 2876X

106
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ
DAEWOO (шасси CP 330)

107
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Схема электрическая принципиальная ИП ТВ GOLDSTAR (шасси PC 12А)

108
Импульсные источники питания телевизоров
ИП ТВ HITACHI CMT-2528, 2928 имеет ряд особенностей. Для формирования
сигнала регулирования, подаваемого на вывод 3 микросхемы IC901, не использу-
ется отрицательное напряжение смещения, а используется только опорное на-
пряжение с внутреннего источника микросхемы. Сигнал регулирования получа-
ется путем ослабления опорного напряжения на динамическом делителе,
состоящим из резистора R939 и фототранзистора оптрона IC902.
HITACHI
CMT 2528
CMT 2928
шасси А1 PL
Формируемые напряжения
ИП ТВ формирует стабилизированные вторичные напряжения 122/148 В, 25 В,
17 В, 12 В, 8 В и 5 В, необходимые для питания цепей телевизора в рабочем и
дежурном режимах.
NOKIA
6332 VTEE

109
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Схема электрическая принципиальная ИП ТВ HITACHI CMT 2528 (2928)

110
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ NOKIA 6332 VTEE

111
Источники питания на ИМС TDA4601 (К1033ЕУ1)
ИП ТВ ORION T2190MJ, THAKRAL T2190MJ вырабатывает постоянные напря-
жения 112 В и 18 В, остальные напряжения питания телевизоров формируются
на обмотках выходного трансформатора строчной развертки.
Panasonic
шасси EURO 1
TX 25/29A3C
ИП ТВ Panasonic TX-25/29A3C (шасси EURO-1) вырабатывает постоянные на-
пряжения147Ви27В,12В,5В,5Вдежурногорежима,20Виминус20В.
ORION
T2190MJ

112
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ ORION T2190MJ

113
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Схема электрическая
принципиальная ИП ТВ
Panasonic (шасси EURO 1)

114
Импульсные источники питания телевизоров
ИП ТВ COLDSTAR (шасси PC-04A) формирует стабилизированные вторичные
напряжения 118 В, 18 В, 12 В и 5 В, необходимые для питания цепей телевизора в
рабочем и дежурном режимах. Включение и выключение рабочего режима телевизо-
ра осуществляется путем коммутации напряжения 118 В с помощью реле RL801.
Схема управления реле выполнена на транзисторных ключах Q801S и Q713, Q704,
Q706. При включении рабочего режима на базе транзистора Q704 появляется
напряжение логического нуля. Транзистор Q704 закрывается, транзисторы Q713 и
Q801S открываются. При этом цепь питания реле RL801 замыкается на корпус
через открытый переход коллектор-эмиттер транзистора Q801S. Транзистор Q714
при этом также закрывается, отключая питание индикатора дежурного режима
LD701. В дежурном режиме перечисленные транзисторы переходят в обратное
состояние, размыкая цепь выдачи напряжения 118 В и замыкая цепь индикации ДР.
На транзисторе Q705 выполнен стабилизатор напряжения 5 В дежурного режима.
SHIVAKI
шасси PC 04A
STV 142M4,
STV 212M4,
STV 213M4
ИП ТВ вырабатывает постоянные напряжения 118 В, 18 В и 12 В, остальные
напряжения питания ТВ формируются на обмотках выходного трансформатора
строчной развертки.
GOLDSTAR
CBT 2191,
CBT 4905. ..
шасси PC 04A CBT 2190,
CBT 4902,

115
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Схема электрическая принципиальная ИП ТВ GOLDSTAR (шасси PC 04A)

116
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SHIVAKI (шасси PC 04A)

117
Источники питания на ИМС TDA4601 (К1033ЕУ1)
ИП ТВ вырабатывает постоянные напряжения 118 В, 24 В, 12 В, 5 В. Особенностью
схемы является применение транзисторного коммутатора в цепи напряжения 12 В.
Источник питания телевизора TEC 5181 формирует стабилизированные вторич-
ные напряжения 115 В, 26 В, 16 В, 12 В и 5 В, необходимые для питания цепей
телевизора в рабочем и дежурном режимах.
Включение и выключение рабочего режима источника питания осуществляется
путем коммутации стабилизатора напряжения 12 В, выполненного на микросхеме
IC803, с помощью транзисторного ключа Q809, управляемого сигналом ON/OFF из
синтезатора напряжений. Схема формирования напряжения 5 В дежурного режима
выполнена на микросхеме IC302, на вход которой поступает напряжение 16 В.
TEC
5181
SHIVAKI
шасси PC 12A
STV 251M4,
STV 281M4

118
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SHIVAKI (шасси PC 12A)

119
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Схема электрическая принципиальная ИП ТВ TEC 5181

120
Импульсные источники питания телевизоров
ИП ТВ формирует стабилизированные вторичные напряжения 110 В, 25 В, 17 В, 12 В
и 5 В, необходимые для питания цепей телевизоров в рабочем и дежурном режимах.
В рабочем режиме используются все перечисленные напряжения. В дежурном режиме
цепь выдачи напряжения 12 В размыкается по команде процессора управления.
TELEVISIYA B 40
B 45
ИП ТВ TENSAI P-58SC (RM109), SAMSUNG CK-5322Z/VNEX формирует ста-
билизированные вторичные напряжения 125 В, 33 В, 18 В, 16,5 В, 12 В и 5 В,
необходимые для питания цепей телевизоров в рабочем и дежурном режимах.
Включение и выключение рабочего режима источника питания осуществляется
путем коммутации напряжений 12 В и 16,5 В, цепи выдачи которых в дежурном
режиме размыкаются транзисторным ключом Q802, управляемого сигналом
POWER из синтезатора напряжений.
TENSAI
шасси P 58SC

121
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Схема электрическая принципиальная ИП ТВ TELEVISIYA B 40, B 45
Схема электрическая принципиальная ИП ТВ TENSAI (шасси P 58SC)

122
Импульсные источники питания телевизоров
TOSHIBA 285D8D
ИП ТВ формирует стабилизированные вторичные напряжения 120 В, 114 В, 26 В, 12 В
и 5 В, необходимые для питания цепей телевизоров в рабочем и дежурном режимах.
Система питания ТВ TOSHIBA 285D8D имеет два автономных источника питания ---
основной и дежурного режима. Основной источник в дежурном режиме выключается.
Выключение преобразователя осуществляется путем подключения вывода 5 микро-
схемы IC801 к корпусу через открывающийся в ДР переход коллектор-эмиттер
фототранзистора оптрона D801. Схема выключения выполнена на ключах Q804 и
D801. Ключи коммутируются командой ON/OFF, поступающей из процессора управ-
ления телевизора. В рабочем режиме база транзистора Q804 через ключ процессора
управления подключена к корпусу. Транзистор закрыт, светодиод оптрона D801
погашен, фототранзистор заперт и не влияет на работу преобразователя, на выводе 5
микросхемы IC801 устанавливается разрешающее напряжение около 7,5 В. В дежур-
ном режиме база транзистора Q804 отключена от корпуса и транзистор открыт.
Интенсивность свечения светодиода D801 максимальна. Фототранзистор открыт и
шунтирует на корпус вывод 5 микросхемы IC801. Преобразователь выключается.
WALTHAM TS3341,
TS3342, TS3343

123
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Схема электрическая принципиальная ИП ТВ TOSHIBA 285D8D

124
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ WALTHAM TS3341

125
Источники питания на ИМС TDA4601 (К1033ЕУ1)
Обнаружение и устранение неисправностей
Перегорает сетевой предохранитель.
Проверить исправность элементов сетевого выпрямителя, УРК, а в телевизоре
TOSHIBA 285 D8D --- кроме того, и элементов источника питания дежурного
режима. Проверить исправность ключевого транзистора, убедиться в отсутствии
замыкания его корпуса на радиатор. В случае выхода из строя транзистора,
выявить причину отказа методом проверки исправности монтажа и элементов,
включенных в его коллекторную и базовую цепи. При необходимости заменить
прокладку под ключевым транзистором.
Отсутствуют все выходные напряжения.
Проверить исправность предохранителей, установленных в цепях ИП и уровня
напряжения UВЫПР на выходе сетевого выпрямителя. При напряжении сети 220 В
оно должно быть в пределах от 290 до 310 В. При наличии выпрямленного
напряжения на выходе сетевого выпрямителя проверить исправность цепей его
передачи на коллектор ключевого транзистора, а также на вывод 4 микросхемы
преобразователя. Проверить исправность цепи питания ИМС по выводу 9,
ключевого транзистора и микросхемы. Для проверки исправности микросхемы в
составе модуля необходимо:
снять питание с коллектора ключевого транзистора (выпаять один из элемен-
тов в цепи передачи напряжения UВЫПР на его коллектор, если в цепи
имеется предохранитель --- снять его);
осциллографом измерить напряжения на выводах микросхемы.
Если напряжения не соответствуют требуемым, проверить исправность элемен-
тов «обвески» микросхемы. Неисправные элементы заменить.
Все напряжения отсутствуют, слышен звук низкого (50 Гц) тона или источник работает
в режиме ВКЛ-ВЫКЛ (режим характеризуется пощелкиванием с частотой до 5 Гц).
Проверить исправность монтажа и элементов вторичных выпрямителей, а также
отсутствие перегрузки в одной или в нескольких выходных цепях. Обнаружен-
ные дефекты монтажа, неисправные элементы и причины перегрузки устранить.
Стабилизация выходных напряжений при изменении напряжения сети неэффективна.
Проверить исправность монтажа и элементов, включенных между обмоткой
обратной связи и выводом 3 микросхемы, а также внешних элементов формиро-
вателя пилообразного напряжения, подключенных к выводу 4 ИМС. Обнаружен-
ные дефекты монтажа и неисправные элементы заменить. В случае исправности
указанных цепей --- заменить ИМС.
В дежурном режиме одно или несколько напряжений не соответствуют норме.
Если не соответствует норме напряжение U1 (максимальное по уровню напря-
жение источника), то необходимо заменить импульсный трансформатор. Если
при включении ДР не размыкаются цепи одного или нескольких напряжений ---
проверить исправность элементов коммутации выходных напряжений. Если в ДР
происходит срыв коммутации ключевого транзистора, то необходимо проверить
исправность конденсатора, включенного между выводами 2 и 3 ИМС.

Устройство ИП на ИМС TDA4605
Принцип работы ИП заключается в преобразовании выпрямленного сетевого на-
пряжения в импульсное напряжение прямоугольной формы с изменяющейся в
зависимости от нагрузки частотой и скважностью, с последующей трансформа-
цией и с выпрямлением этого напряжения во вторичных цепях. Сетевое напря-
жение через ППФ поступает на мостовой выпрямитель и в УРК. Выпрямленное
напряжение через первичную обмотку ИТ подается на ключевой каскад, выпол-
ненный на высоковольтном полевом транзисторе, характеризующемся не «токо-
вым», а «потенциальным» управлением. На рис. 4.1 приведена структурная схема
ИП на ИМС TDA4605.
Устройство и работа ИС TDA4605
Для управления ключом служит интегральная микросхема TDA4605 или ее ана-
лог К1033ЕУ5. Она обеспечивает работу преобразователя и стабилизацию выход-
ных напряжений при изменении сетевого напряжения от 170 до 245 В, а также в
режимах холостого хода (дежурный режим) и защиту от короткого замыкания.
В состав микросхемы TDA4605 (или ее аналога К1033ЕУ5) входят:
триггер старт-стоп;
схема логики;
схема стабилизации выходных напряжений;
стробируемый усилитель;
источник опорных напряжений;
схема защиты от перегрузок;
ключ сброса пилы.
Триггер старт-стоп служит для формирования стробирующих импульсов, которые
отпирают усилитель в моменты прохождения импульсов управления ключевым
каскадом. Для включения триггера на его вход (вывод 3 ИМС) подается напряжение
питания около 2 В с делителя напряжения UВЫПР. Опрокидывание триггера из одного
состояния в другое, в результате которого формируются стробирующие импульсы,
возможно только при наличии разрешающего сигнала. Оно производится импульса-
ми со схемы логики, фронты которых совпадают с моментами изменения полярности
ЭДС на обмотке обратной связи. Для выключения триггера вывод 3 ИМС замыкается
на корпус с помощью транзисторного ключа. При этом стробирование усилителя
прекращается и импульсы управления ключевым каскадом через него не проходят.
Источник выключается. Такое решение используется только в телевизорах,
содержащих независимый источник дежурного режима.
Источники питания на
ИМС TDA4605 (K1033ЕУ5)
ГЛАВА 4

127
Источники питания на ИМС TDA4605 (К1033ЕУ5)
Рис. 4.1. Структурная схема импульсного источника
питания на ИМС TDA4605 (К1033ЕУ5)
Схема стабилизации выходных напряжений представляет собой компаратор, на
один из входов которого поступает пилообразное напряжение, пропорциональное
напряжению обратной связи. В цепи передачи напряжения сравнения на вывод 1
ИМС устанавливаются стабилитрон и потенциометр. Первый из указанных эле-
ментов обеспечивает отсечку внешнего регулирующего напряжения в режиме
запуска до момента, когда выпрямленное напряжение обратной связи достигнет
порога пробоя стабилитрона, а второй обеспечивает регулировку выходных напря-
жений источника. В некоторых моделях импортных телевизоров вместо потенци-
ометра устанавливается исполнительный каскад дополнительной внешней схемы
регулирования, которая работает совместно со схемой стабилизации ИМС и
повышает ее эффективность. Интегральные или транзисторные стабилизаторы в
цепях 12 В и 5 В в этом случае, как правило, не устанавливаются.
Длительность вырабатываемых схемой стабилизации импульсов пропорциональна уров-
ням выходных напряжений источника и используется для управления ключевым каска-
дом. Импульсы подаются на ключевой транзистор через стробируемый усилитель.
Так как ИМС TDA4605 (К1033ЕУ5) рассчитана на работу с полевыми транзисто-
рами, характеризующимися «потенциальным» управлением, то используемый
здесь усилитель представляет собой усилитель напряжения. Он служит для уси-
ления поступающих на него со схемы стабилизации импульсов сравнения. При
отсутствии стробирующих импульсов усилитель заперт.

128
Импульсные источники питания телевизоров
Источник опорных напряжений формирует:
напряжение верхнего опорного уровня пилы UОП1 (в режиме стабилизации);
напряжение верхнего опорного уровня пилы UОП2 (в режиме XX).
Источник автоматически включается при напряжении на выводе 6 ИМС более 11,5 В и
автоматически выключается при напряжении на выводе 6 ИМС менее 7,5 В.
Схема защиты от перегрузок служит для коммутации с помощью ключа К1
опорных напряжений верхнего уровня пилы, определяющих частоту работы
преобразователя. Конденсатор, подключаемый к выводу 7 ИМС, обеспечивает
плавность перехода от одного напряжения к другому.
Ключ сброса пилы в сочетании с компаратором и внешней цепью заряда конден-
сатора СПИ образуют генератор пилообразных импульсов. На входы компаратора
поступают: пилообразное напряжение с конденсатора СПИ через вывод 2 ИМС и
одно из напряжений верхнего уровня пилы (нижний уровень определяется схе-
мой формирователя и не коммутируется).
При разомкнутом ключе К2 конденсатор заряжается (формируется прямой ход
пилы). Когда напряжение на конденсаторе достигнет опорного напряжения
верхнего уровня пилы, на выходе компаратора возникнет высокий потенциал,
который замкнет ключ К2, и начнетсяразряд конденсатора (формируется обрат-
ный ход пилы). Когда напряжение на разряжающемся конденсаторе достигнет
нижнего уровня пилы, потенциал выхода компаратора упадет, ключ К2 разомк-
нется, и начнется очередной период формирования пилы. Очевидно, что период
пилообразных импульсов зависит от двух параметров: от разности напряжений
верхнего и нижнего уровней пилы и значений постоянных времени заряда и
разряда СПИ. Поскольку первый из параметров является внутренним параметром
ИМС, то при конструировании источников номиналы внешних элементов СПИ и
RГПИ подбираются таким образом, чтобы частота ГПИ в режиме стабилизации
составляла 25...30 кГц.
Принцип действия цепей преобразователя
Свойства преобразователей, построенных на основе ИМС TDA4605 (К1033ЕУ5),
определяются составом и режимами работы цепей, обеспечивающих функциони-
рование преобразователей. Большинство из этих цепей консервативны и сохра-
няются практически неизменными во всех моделях телевизоров.
Цепи питания триггера старт-стоп и схемы групповой стабилизации изменяются
в зависимости от жесткости требований к стабильности выходных напряжений и
наличия автономного источника питания дежурного режима. Рассмотрим воз-
можные варианты построения этих цепей.
Цепи питания триггера старт-стоп
Питание триггера старт-стоп производится через вывод 3 микросхемы. Существу-
ет два способа подачи напряжения питания триггера. Первый способ обеспечива-
ет принудительное выключение преобразователя в дежурном режиме. Схема
выключения используется только в телевизорах, содержащих два источника
питания: основной и питания телевизора в дежурном режиме. Выключение

129
Источники питания на ИМС TDA4605 (К1033ЕУ5)
осуществляется путем замыкания на корпус вывода 3 ИМС (рис. 4.2, а), являюще-
гося входом питающего напряжения для триггера старт-стоп.
Второй вариант подачи напряжения питания триггера применяется в телевизорах, не
имеющих автономного источника питания дежурного режима. Питание на триггер
старт-стоп в этом случае поступает постоянно с сетевого выпрямителя (рис. 4.2, б).
Рис. 4.2. Цепи питания триггера старт стоп
(4.1)
где r2 --- величина сопротивления незашунтированной части потенциометра R2
(определяется положением движка потенциометра);
Цепи формирования входного напряжения схемы стабилизации
На практике могут встретиться два варианта исполнения внешних цепей форми-
рования напряжения UРЕГ.
Простейшая цепь формирования напряжения UРЕГ.
Цепь (см. рис. 4.3, а) отличается от рассмотренной для ИМС TDA4601 (на рис. 3.3)
тем, что здесь для формирования напряжения UРЕГ не используется отрицательное
напряжение смещения. Одна из вторичных обмоток импульсного трансформатора
(обмотка обратной связи) одновременно обслуживает цепи формирования напряже-
ний питания ИМС, UРЕГ, управления логикой. Выпрямленное диодом VD2 напряже-
ние UОС, пропорциональное уровням выходных напряжений источника, выделяется
на конденсаторе фильтра С1 и служит источником для питания регулируемого
делителя напряжения R1, R2, R3. Величина напряжения на выводе 1 ИМС определя-
ется по формуле
(4.2)
Приведенная формула позволяет оценить характер влияния выхода из строя
элементов цепи формирования напряжения UРЕГ на поведение источника пита-
ния. Так, например, обрыв в цепи резистора R1 приводит к тому, что UРЕГ
возрастает и становится равным напряжению UОС. Возникает лавинообразный
.
⎩⎨⎧
<
<
=
.
0
1
ОП
ОС
VD
ОС
ОП
ОС
ОП
U
U
при
U
U
U
U
при
U
,
3
2
1
1
R
r
R
R
U
U
ОП
РЕГ
+
+
=
а
б

130
Импульсные источники питания телевизоров
)
1
,
4
(
3
)
1
,
4
(
3
2
1
1
U
R
R
R
U
R
R
R
R
R
R
U
U
фт
фт
оп
рег
+
+
+
=
(4.3)
Работа схемы аналогична рассмотренной для ИМС TDA4601 (см. рис. 3.4).
процесс уменьшения выходных напряжений, следовательно, и напряжения Uoc
до некоторого значения, обеспечивающего балансный режим работы источни-
ка, параметры которого определяются электрическими свойствами ИМС. Регу-
лировка становится неэффективной.
При нарушении контакта в движке потенциометра (наиболее вероятный отказ)
напряжение регулирования уменьшается. При этом выходные напряжения ста-
новятся выше нормы и не регулируются.
Цепь формирования напряжения UНАСТР с дополнительной внешней схемой
стабилизации выходных напряжений источника питания.
Цепь (см. рис. 4.3, б) отличается от простейшей основной цепи отсутствием
регулировочного потенциометра и заменой его резистором R3, зашунтированно-
го управляемым фототранзистором оптрона IC1, проводимость которого зависит
от уровня выходного напряжения и положения регулировочного потенциометра
R4 схемы формирования напряжения UРЕГ1. Величина напряжения регулирова-
ния на выводе 1 ИМС определяется равенством
Рис. 4.3. Цепи формирования входного напряжения схемы стабилизации
.
а
б

131
Источники питания на ИМС TDA4605 (К1033ЕУ5)
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхеме TDA4605 и ее российском аналоге --- микросхеме К1033ЕУ5.
ИП ТВ BECO TVT вырабатывает постоянные напряжения 125 В, 21 В, 5 В, 17 В
и коммутируемые напряжения 5 В и 12 В.
ИП ТВ вырабатывает постоянные напряжения 132 В, 30 В, 13,5 В и 5 В
дежурного режима.
DAEWOO
шасси CP 760
CTV 2595/2895, 2890/95/99/70,
T594/T694, TDY 2590/95/99/70
BECO
шасси TVT
14, 20,
21, 25, 28

132
Импульсные источники питания телевизоров
Схема электрическая принципиальная

133
Источники питания на ИМС TDA4605 (К1033ЕУ5)
ИП ТВ DAEWOO DTY 2590/95/99/70

134
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ BECO TVT

135
Источники питания на ИМС TDA4605 (К1033ЕУ5)
ИП ТВ формирует напряжения 132 В, 27 В, 13,5 В, обеспечивающие питание цепей
телевизоров в рабочем режиме. Для питания телевизоров в дежурном режиме служит
автономный источник 5 В, включающий в себя отдельный сетевой трансформатор
Т801, выпрямитель СВ1 и интегральный стабилизатор выпрямленного напряжения.
DAEWOO DTG 2596TK, DTG 2993TK,
DTG 2597TK, DTG 2997TK
ИП ТВ GRUNDIG M70/82-169/9 IDTV (шасси CUC1951, CUC1982) вырабатывает
постоянные напряжения 150 В, 31/42 В, 16 В, 12,5 В и 5 В. Особенностью схемы
источника является применение отдельных оптронов для цепей стабилизации вы-
ходного напряжения и для включения рабочего режима. Для источника питания
дежурного режима применяется отдельный силовой трансформатор и выпрямитель.
GRUNDIG
шасси CUC1951, CUC1982
M70 169/9 IDTV
M82 169/9 IDTV

136
Импульсные источники питания телевизоров

137
Источники питания на ИМС TDA4605 (К1033ЕУ5)
Схема электрическая принципиальная ИП ТВ
GRUNDIG (шасси CUC1951, CUC1982)

138
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ DAEWOO DTG 2596TK

139
Источники питания на ИМС TDA4605 (К1033ЕУ5)
ИП ТВ формирует напряжения 124 В, 16,5 В, 12 В, 8,5 В и 5 В, обеспечивающие
питание цепей телевизора в рабочем и дежурном режимах. Напряжения 12 В и 5 В
стабилизируются с помощью интегральных стабилизаторов. В дежурном режиме
цепи выдачи напряжений 12 В размыкаются коммутируемым интегральным
стабилизатором. Включение и выключение стабилизатора осуществляется коман-
дой ON/OFF, поступающей из синтезатора напряжений телевизора. ИП ТВ
GRUNDIG CUC4400 имеет следующие особенности.
В цепи ППФ последовательно включены два LC-фильтра, благодаря чему повы-
шена защищенность питающей сети от помех, создаваемых источником.
При переводе телевизора в дежурный режим работы отключается только цепь
выдачи напряжения 12 В. Коммутирующим устройством служит управляемый
стабилизатор напряжения 12 В, выполненный на микросхеме IC676 типа
LM317. В дежурном режиме вывод 1 этой ИМС шунтируется на корпус
цепями системы управления.
ИП ТВ GRUNDIG (шасси CUC5303, CUC5310, CUC5360, CUC5361) вырабаты-
вает постоянные напряжения 200 B, 115/140/152/159 В (в зависимости от модели),
16,5В,12В,8,5Bи5В.
GRUNDIG P40 440,
P45 440,
T51 440, T55 440
шасси CUC4400
GRUNDIG P37 040, P37 050, P4047,
P37 047, P40 050, P42 050,
T51 040, T51 050, T55 050
шасси CUC5303 и др.

140
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ GRUNDIG (шасси CUC4400)

141
Источники питания на ИМС TDA4605 (К1033ЕУ5)
Схема электрическая принципиальная ИП ТВ GRUNDIG (шасси CUC5303)

142
Импульсные источники питания телевизоров
ИП ТВ вырабатывает постоянные напряжения 124 B, 16,5 В, 12 В и 5 В.
ИП ТВ вырабатывает постоянные напряжения 125 В, 26 В, 12 В и 5 В.
Особенностью схемы является применение реле для включения в рабочем режи-
ме напряжений 125 В и 12 В.
GOLDSTAR CF 29C20J
CF25C32J
CF 29C32J
шасси PC 33J
GRUNDIG
шасси CUC6300
P37 060, P40 060, P37 640
P40 640, P42 060, P45 640, T51 060
T51 640, T55 060, T55 640, P50 640

143
Источники питания на ИМС TDA4605 (К1033ЕУ5)
Схема электрическая принципиальная ИП ТВ GRUNDIG (шасси CUC6300)

144
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ GOLDSTAR (шасси PC 33J)

145
Источники питания на ИМС TDA4605 (К1033ЕУ5)
ИП ТВ вырабатывает постоянные напряжения 154 В, 24 В, 12 В и 5 В.
Особенностью схемы является применение реле для коммутации напряжений 12 В
и 154 В, а также для коммутации устройства размагничивания кинескопа.
ИП ТВ имеет следующие особенности построения преобразователя.
Выключение основного источника в дежурном режиме с помощью транзистора
Q606, закорачивающего на корпус вывод 3 микросхемы IC601 через защитный
резистор R656 и открытый транзистор Q606. При включении рабочего режима
транзистор запирается и на выводе 3 микросхемы IC601 устанавливается напря-
жение около 12 В.
Наличие схемы перехода на питание микросхемы IC601 от обмотки обратной связи
при выходе источника в режим стабилизации с помощью транзистора Q604.
Наличие дополнительной внешней схемы стабилизации выходных напряжений,
выполненной на оптроне IC603.
SONY
KV E2541D
SHIVAKI
шасси MC 15A
STV 280M4
KV E2941D

146
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SHIVAKI (шасси MC 15A)

147
Источники питания на ИМС TDA4605 (К1033ЕУ5)
Схема электрическая принципиальная ИП ТВ SONY KV Е2941D

148
Импульсные источники питания телевизоров
ИП ТВ SONY KV-X2971A/B/D/K, KV-X2972U, KV-X2973E (RM-831, шасси AE-2B)
вырабатывает постоянные напряжения 135 В, 22 В, минус 22 В, 15,5 В и 7,5 В.
Особенностью схемы является применение реле для коммутации устройства раз-
магничивания кинескопа.
SONY
шасси AE 2B
KV X2971A/B/D/K
KV X2972U
KV X2973E

149
Источники питания на ИМС TDA4605 (К1033ЕУ5)
Схема электрическая принципиальная ИП ТВ SONY (RM 831, шасси AE 2B) (начало)

150
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ
SONY (RM 831, шасси AE 2B) (окончание)

151
Источники питания на ИМС TDA4605 (К1033ЕУ5)
ИП ТВ вырабатывает постоянные напряжения 125 (130) В и 22 В, остальные
напряжения питания телевизора формируются на обмотках выходного трансфор-
матора строчной развертки. По точно такой же схеме выпускаются телевизоры
торговых марок BRANDT, FERGUSON, NORDMENDE, SABA, TELEFUNKEN.
THOMSON
шасси TX92
63DE48X/N,
63DK58N/NY, 63MS32
70DE32VT, 70DK28, 70DK58

152
Импульсные источники питания телевизоров
Схема электрическая принципиальная

153
Источники питания на ИМС TDA4605 (К1033ЕУ5)
ИП ТВ THOMSON (шасси TX92)

154
Импульсные источники питания телевизоров
Обнаружение и устранение неисправностей
Перегорает сетевой предохранитель.
Проверить исправность элементов сетевого выпрямителя, УРК. Проверить ис-
правность ключевого транзистора, убедиться в отсутствии замыкания его корпу-
са на радиатор. В случае выхода из строя транзистора выявить причину отказа
методом проверки исправности монтажа и элементов, включенных в его цепи.
При необходимости заменить прокладку под ключевым транзистором.
Отсутствуют все выходные напряжения.
Проверить исправность предохранителей, установленных в цепях источника пи-
тания, и уровень напряжения UВЫПР на выходе сетевого выпрямителя. При
напряжении сети 220 В оно должно быть в пределах 290...310 В. При наличии
выпрямленного напряжения на выходе сетевого выпрямителя проверить исправ-
ность цепей его передачи на сток ключевого транзистора, а также на выводы 2,
3 микросхемы преобразователя. Проверить исправность цепи питания ИМС по
выводу 6 ключевого транзистора и микросхемы. Для проверки исправности
микросхемы в составе модуля необходимо снять питание с ключевого транзисто-
ра (выпаять один из элементов в цепи передачи напряжения UВЫПР на его сток,
если в цепи имеется предохранитель --- удалить его) и осциллографом измерить
напряжения на выводах микросхемы. Проверить исправность элементов «обвес-
ки» микросхемы. Неисправные элементы заменить.
Все напряжения отсутствуют, слышен звук низкого (50 Гц) тона или источник работает
в режиме ВКЛ - ВЫКЛ (режим характеризуется пощелкиванием с частотой до 5 Гц).
Проверить исправность монтажа и элементов вторичных выпрямителей, а также
отсутствие перегрузки в одной или в нескольких выходных цепях. Обнаружен-
ные дефекты монтажа, неисправные элементы и причины перегрузки устранить.
Все выходные напряжения выше (ниже) нормы и не регулируются или диапазон
регулировки смещен вверх или вниз.
Проверить исправность монтажа и элементов, включенных между обмоткой
обратной связи и выводом 1 ИМС.
Стабилизация выходных напряжений при изменении напряжения сети неэффективна.
Проверить исправность монтажа и элементов, включенных между обмоткой
обратной связи и выводом 1 ИМС, а также внешних элементов формирователя
пилообразного напряжения, подключенных к выводу 2 ИМС. Обнаруженные
дефекты монтажа и неисправные элементы заменить. В случае исправности
указанных цепей --- заменить ИМС.
В дежурном режиме одно или несколько напряжений не соответствуют норме.
Если не соответствует норме напряжение U1 (максимальное по уровню напря-
жение источника), то необходимо заменить импульсный трансформатор. Если
при включении ДР не размыкаются цепи одного или нескольких напряжений ---
проверить исправность элементов коммутации выходных напряжений.

Устройство источников питания
Преобразователи на микросхеме UC3842A относятся к схемам импульсных транс-
форматорных преобразователей, в которых силовой каскад --- ведомый. В этом
случае ключевой каскад используется просто как коммутирующий ключ, пропус-
кающий или прерывающий ток через первичную обмотку импульсного транс-
форматора. Все функции запуска, формирования, регулировки длительности
отпирающих импульсов управления, защиты и стабилизации берет на себя схема
управления, выполненная на основе микросхемы.
На рис. 5.1 приведена упрощенная схема включения микросхемы UC3842A. При
включении питания напряжение с сетевого выпрямителя СВ поступает на им-
пульсный трансформатор ИТ и через цепь запуска RЗ на вывод 7 микросхемы.
Рис. 5.1. Упрощенная схема включения микросхемы UC3842A
Источники питания на
ИМС UC3842A
ГЛАВА 5

156
Импульсные источники питания телевизоров
Микросхема UC3842A работает на фиксированной частоте, задаваемой внешни-
ми элементами RТ , СТ. Импульсы с выхода генератора ГЕН поступают на
широтно-импульсный модулятор ШИМ. Управление длительностью выходных
импульсов обеспечивает усилитель ошибки УО, на один вход которого подается
опорное напряжение 2,5 В, на второй (на вывод 2 микросхемы) --- напряжение
обратной связи с одной из выходных обмоток импульсного трансформатора ИТ.
Делитель напряжения обратной связи RД1, RД2 позволяет регулировать выходное
напряжение преобразователя.
Схема управления обеспечивает защиту по току стока выходного транзистора и
защиту от пониженного напряжения. Защита по току обеспечивается компарато-
ром СЗТ. Напряжение, поступающее с измерительного резистора RИЗМ, сравнива-
ется с опорным напряжением 1 В и при превышении этой величины компаратор
запрещает работу генератора. При сопротивлении RИЗМ = 0,5 Ом максимальный
ток стока IС.МАХ = 1/RИЗМ = 2 А. Система защиты от пониженного напряжения
запрещает работу схемы ШИМ, при уменьшении напряжения питания микро-
схемы (на выводе 7) ниже 10 В.
Принципиальные схемы ИП
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на
микросхеме UC3842A.
GRUNDIG T51 070, T51 720 text, T55 730/5 text/GB
P37 730 text/ASIS, T51/55 730 text/ASIS,
T51/55 730/5 text/ASIS, T51/55 731/5 text
ИП ТВ вырабатывает постоянные напряжения 124/112/105 В, 33 В, 16,5 В, 12 В,
8 В, 5 В. Особенностью схемы является использование ключевого биполярного
транзистора в то время, как микросхема предназначена для управления в первую
очередь полевыми транзисторами.
шасси CUC7301

157
Источники питания на ИМС UC3842A
Схема электрическая принципиальная ИП ТВ GRUNDIG T51 070

158
Импульсные источники питания телевизоров
PHILIPS 14GX1315, 14GX1515, 14GX1516,
14GX1715, 20GX1355, 20GX1555,
20GX1556, 20GX1557, 20GX1558,
шасси Anubis S 21GX1565, 21GX1765
Источники питания телевизоров:
PHILIPS 14GX1315, PHILIPS 14GX1515,
PHILIPS 14GX1516, PHILIPS 14GX1715,
PHILIPS 20GX1355, PHILIPS 20GX1555,
PHILIPS 20GX1556, PHILIPS 20GX1557,
PHILIPS 20GX1558, PHILIPS 20GX1755,
PHILIPS 21GX1565, и другие (шасси Anubis-S)
вырабатывает постоянные напряжения 95 В, 13 В и 5 В.
Остальные напряжения питания телевизора формируются на обмотках выходно-
го трансформатора строчной развертки.

159
Источники питания на ИМС UC3842A
Схема электрическая принципиальная ИП ТВ PHILIPS 14GX 1315

Устройство источников питания
Состав источников питания
Источники питания содержат элементы помехоподавляющих фильтров (ППФ),
устройств размагничивания кинескопов (УРК), выпрямителей сетевых напряже-
ний (СВ), импульсных преобразователей напряжений [ИМС с цепями обеспече-
ния ее функционирования и импульсным трансформатором (ИТ)], выпрямите-
лей вторичных импульсных напряжений.
Принцип действия источника питания
Упрощенная функциональная схема источника питания на микросхеме STR-S6307,
либо на подобных ей микросхемах STR-S6308, STR-S6309 приведена на рис. 6.1.
Сетевое напряжение через ППФ поступает на мостовой выпрямитель и в УРК.
Выпрямленное напряжение через первичную обмотку ИТ подается на ключевой
каскад, выполненный на высоковольтном транзисторе. Этот транзистор (VT3)
находится внутри ИМС. В цепи эмиттера ключевого каскада имеется датчик
тока (измерительный резистор RИЗМ). Для управления ключом служит каскад
управления (драйвер) VT2. Запирание ключевого транзистора VT3 при нараста-
нии тока до предельного значения осуществляет каскад токового управления,
выполненный на транзисторе VT4, а пропорциональность базового тока --- кас-
кад пропорционального управления на транзисторе VT5.
ИМС обеспечивает работу преобразователя в режиме стабилизации выходных
напряжений при изменении сетевого напряжения. Для этого ИМС имеет узел
сравнения (каскад на транзисторе VT1) и источник опорного напряжения UОП.
Устройство и принцип действия цепей преобразователя
Автогенератор. При подаче напряжения питания через RСМ начинает протекать
небольшой ток базы ключевого каскада КК (VT3). Это приводит к появлению тока
коллектор-эмиттер КК и возникновению ЭДС во вторичных обмотках и обмотке
ИП на ИМС STR S6307,
STR S6308, STR S6309
ГЛАВА 6

161
ИП на ИМС STR S6307, STR S6308, STR S6309
ПОС импульсного трансформатора ИТ. ЭДС положительной обратной связи имеет
полярность, показанную на рис. 6.1, поэтому начинается заряд конденсатора ССВ.
Ключ КК быстро открывается до насыщения. Ток базы КК и заряда ССВ
ограничивается резистором RСВ.
Когда ССВ зарядится и ток базы КК уменьшится настолько, что начнет уменьшаться
ток коллектор-эмиттер, полярность ЭДС ПОС изменится на противоположную. При
этом к базе ключа КК оказывается приложенным запирающее напряжение.
Транзистор КК быстро запирается до отсечки коллекторного тока. В таком состоянии он
будет находиться до того момента, пока за счет перезарядки не уменьшится напряжение
на конденсаторе ССВ, снова изменится полярность ЭДС, и начнет протекать ток заряда
ССВ через переход база-эмиттер КК. Блокинг-процесс повторится.
Обмотке ПОС на рис. 6.1 соответствует обмотка 3-4 ИТ.
Цепь запуска обеспечивается резистором RСМ и формирует начальное смещение на
базе транзистора VT3 микросхемы IC1, необходимое для возникновения автогенера-
ции за счет ПОС. Токи схемы запуска малы и не могут вызвать критических режимов
работы VT3 даже при КЗ во вторичных цепях или межвитковых замыканиях ИТ.
Цепь ПОС обеспечивает работу преобразователя в режиме автогенерации. В нее
входят RСВ, ССВ, VDОТКР и обмотка 3-4 ИТ.
Цепь ПОС обеспечивает импульс базового тока, необходимый для получения
требуемой выходной мощности преобразователя, только после «раскачки» авто-
генератора и только за счет энергии, накопленной в импульсном трансформато-
ре ИТ. Потому при КЗ в цепях вторичных выпрямителей автогенерация
«срывается», и преобразователь не выходит из строя.
Диод VDОТКР обеспечивает постоянство отпирающего базового тока VT3, шунти-
руя конденсатор ССВ в прямом направлении и ограничивая величину обратного
напряжения при запирании.
Каскад управления (драйвер). Управление количеством запасенной в трансформа-
торе ИТ энергии, а значит, и величиной выходных напряжений, осуществляется
за счет управления запиранием и работы цепи ПОС.
Управляя моментом замыкания ключа управления КУ (на рис. 6.1 ключу КУ
соответствует транзистор VT2), можно изменять длительность базового импуль-
са, отпирающего транзистор VT3, т.е. время протекания тока от источника
питания через первичную обмотку ИТ и коллектор-эмиттер VT3. Таким образом,
схема управления позволяет регулировать выходное напряжение.
Схема управления в нужный момент (во время зарядки ССВ, но до начала
запирания за счет собственного блокинг-процесса) с помощью ключа VT2 шун-
тирует переход база-эмиттер транзистора VT3. Ток базы VT3, протекающий за
счет заряда ССВ, быстро уменьшается. Это приводит к уменьшению тока коллек-
тора VT3 и изменению полярности ЭДС. Заряд ССВ в этот момент прекратится,
а сумма напряжений цепи ПОС и ССВ окажутся приложенными к переходу база-
эмиттер транзистора VT3 в запирающей полярности. При этом транзистор VT3
запирается раньше завершения полупериода собственных колебаний. Сигналом
управления для формирователя являются выходные сигналы схемы стабилизации,
пропорционального управления и токовой защиты.

162
Импульсные источники питания телевизоров
Каскад пропорционального управления. В преобразователе применена схема про-
порционального управления при переходе в режим прямого хода, построенная
на транзисторе VT5. Рассмотрим принцип работы этого узла (см. рис. 6.1).
Во время обратного хода преобразователя, когда на обмотке ПОС (выводы 3-4 ИТ)
действует запирающее напряжение, конденсатор пропорционального управления
СДОБ быстро заряжается в указанной на схеме полярности. Транзистор VT5 при
этом заперт приложенным к базе запирающим потенциалом с вывода 4 ИТ.
Когда же напряжение на обмотке ПОС изменит полярность и начнется процесс
отпирания транзистора ключевого каскада VT3, диоды VDЗАР1 и VDЗАР2 окажут-
ся запертыми, а транзистор VT5 будет открываться. При этом к отпирающему
току цепи ПОС добавится ток разряда конденсатора пропорционального управ-
ления СДОБ, компенсирующий нелинейность нарастания тока базы вследствие
нелинейности заряда конденсатора связи ССВ.
Рис. 6.1. Функциональная схема источника питания на микросхеме STR S6307

163
ИП на ИМС STR S6307, STR S6308, STR S6309
Схема токовой защиты (токового управления), построенная на транзисторе VT4
(см. рис. 6.1), служит для запирания транзистора VT3 в случае достижения током
через транзистор VT3 максимальной рабочей величины. Для измерения тока
обычно используют датчик тока (резистор RИЗМ величиной 0,1...1 Ом на рис. 6.1).
Длительность отпирающего импульса определяется моментом коммутации базо-
вого тока, осуществляемым каскадом управления. Так как после отпирания VT3
ток через транзистор линейно нарастает, пропорционально его величине нарас-
тает и падение напряжения на датчике тока RИЗМ. Если по какой-либо причине
это напряжение превысит напряжение отпирания измерительного узла на тран-
зисторе VT4, транзистор VT4 открывается, транзистор VT2 также открывается и
шунтирует переход база-эмиттер транзистора VT3. Ток в цепи коллектора VT3
начнет уменьшаться, полярность ПОС изменится на противоположную («плю-
сом» на общий провод), и произойдет быстрое запирание транзистора VT3.
Вспомогательный источник питания. Для питания схемы стабилизации использу-
ется выпрямитель VDВ, CВ (см. рис. 6.1). Во время обратного хода, когда на
обмотке 3-4 ИТ действует напряжение в обратной указанной на рис. 6.1 поляр-
ности, конденсатор CВ заряжается. Таким образом, на конденсаторе CВ образует-
ся отрицательное напряжение, питающее схему.
Схема стабилизации (см. рис. 6.1) сравнивает напряжение, которое формируется
из импульсов обмотки 3-4 ИТ с опорным напряжением, и изменяет сигнал
управления драйвером VT2 в сторону уменьшения ошибки. Это осуществляется в
режиме широтно-импульсной модуляции --- при увеличении выходного напряже-
ния ширина отпирающего VT3 импульса уменьшается, и наоборот.
Для формирования напряжения сравнения служит цепь RФ, CФ, VDФ1, VDФ2,
RР. Транзистор VTОС --- согласующий усилитель. Во время обратного хода, когда
на обмотке 3-4 ИТ действует напряжение обратной указанной на рис. 6.1
полярности, конденсатор СФ заряжается.
После смены полярности напряжения в цепь включается RР, через который посту-
пает положительное напряжение, отпирающее VDФ1 и создающее цепь разряда CФ.
Изменение напряжения, образующееся в цепи CФ, RФ, поступает на базу VTОС и
далее на вход узла сравнения. С выхода узла сравнения сигнал ШИМ подается
на каскад управления VT2.
При необходимости изменять выходное напряжение преобразователя, параллель-
но RФ может подключаться управляемое сопротивление, в качестве которого
используется фототранзистор IС2 (см. рис. 6.1). Изменение сопротивления ведет
к изменению пилообразной составляющей напряжения и, как следствие, измене-
нию ширины импульсов ШИМ и выходного напряжения преобразователя.

164
Импульсные источники питания телевизоров
ИП ТВ вырабатывает постоянные напряжения 112 В, 20 В, 9 В и 5 В.
Остальные напряжения питания телевизора формируются на обмотках выходно-
го трансформатора строчной развертки.
AIWA
TV 2112SH
ИП ТВ формирует следующие питающие напряжения: 112 В, 22 В, 73/8,6 В,
8,6/1,5 В. Остальные напряжения питания, в том числе для питания микросхем
телевизора напряжением 12 В и для питания оконечного усилителя кадровой
развертки напряжением 24 В, формируются из напряжений вторичных обмоток
строчного трансформатора.
AIWA
TV 1402, TV 2102
TV 2002
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхеме STR-S6307, STR-S6308, STR-S6309.

165
ИП на ИМС STR S6307, STR S6308, STR S6309
Схема электрическая принципиальная ИП ТВ AIWA TV 1402

166
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ AIWA TV 2112SH

167
ИП на ИМС STR S6307, STR S6308, STR S6309
Panasonic
шасси MX 1A
TC 21L3
TC 21E1
ИП ТВ Panasonic TC-21E1 (шасси MX-1A), TC-21L3 формирует следующие питаю-
щие напряжения: 142 В, 22 В, 80/15 В, 15 В. Напряжение питания 26 В оконечного
усилителя кадровой развертки с каскадом защиты по току кадровой развертки форми-
руется из напряжения вторичной обмотки строчного трансформатора.

168
Импульсные источники питания телевизоров

169
ИП на ИМС STR S6307, STR S6308, STR S6309
Схема электрическая принципиальная ИП ТВ Panasonic TC 21E1R (шасси МХ 1А)

170
Импульсные источники питания телевизоров
Источник питания телевизора SHARP 29N42-E3 формирует следующие питаю-
щие напряжения: 120 В, 16 В, 14 В. Напряжение питания 26 В оконечного
усилителя кадровой развертки формируется из напряжения вторичной обмотки
строчного трансформатора.
SHARP
29N42 E3
SHARP
шасси SP 42M
25FN1
ИП ТВ вырабатывает постоянные напряжения 120 В, 20 В и 15 В. Остальные
напряжения питания телевизоров формируются на обмотках выходного транс-
форматора строчной развертки.
29FN1

171
ИП на ИМС STR S6307, STR S6308, STR S6309
Схема электрическая принципиальная ИП ТВ SHARP 25/29FN1

172
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SHARP 29N42 E3

173
ИП на ИМС STR S6307, STR S6308, STR S6309
SONY KV 1435M3 (RM 827B), KV 1985MT,
KV 1485MTJ (RM 875S), KV 1985MTJ
KV 1487MTJ (RM 849S), KV 1985MTJ
шасси F21G A,
F21F A, GP 3E KV 2185MTJ, KV 2167MT
KV 2187MT, KV 14DK2, KV 21DK2
ИП ТВ формирует следующие питающие напряжения: 115 В и 15 В. Остальные
напряжения питания, в том числе напряжение 15 В --- для стабилизатора 9 В
питания ИМС телевизора и напряжение 26 В --- для питания оконечного
усилителя кадровой развертки, формируются из напряжений вторичных обмо-
ток строчного трансформатора.

174
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SONY KV 1435M3

175
ИП на ИМС STR S6307, STR S6308, STR S6309
Схема электрическая принципиальная сетевого выпрямителя SONY KV 2185MTJ
Схема электрическая принципиальная сетевого выпрямителя
SONY KV 14DK2 ( 1487,  2167,  2187)

Состав источников питания
Источники питания с преобразователями, построенными на микросхемах STR-S6707,
STR-S6708, STR-S6709, существенно отличаются от рассмотренных ранее схем. Их
можно отнести к схемам импульсных трансформаторных преобразователей, в
которых силовой каскад --- ведомый. В этом случае ключевой каскад КК (см. рис. 7.1)
используется просто как коммутирующий ключ, пропускающий или прерываю-
щий ток через первичную обмотку импульсного трансформатора ИТ. Все функции
запуска, формирования и регулировки длительности отпирающих импульсов уп-
равления, защиты и стабилизации берет на себя схема управления.
В схему управления таких источни-
ков обычно входят: задающий гене-
ратор (чаще всего, RC-типа или
блокинг-генератор), широтно-им-
пульсный модулятор (ШИМ), цепи
запуска, стабилизации (цепи обрат-
ных связей) и защиты. Весьма час-
то для уменьшения помех на изоб-
ражении работу задающего
генератора синхронизируют со
строчной разверткой, для чего на
схему управления поступают строч-
ные импульсы (СИОХ).
Питание схемы управления может осуществляться как от вспомогательного ис-
точника, так и от основного выпрямителя. Наиболее распространенной является
схема, в которой цепь запуска RЗАП обеспечивает небольшой начальный ток
питания, достаточный для работы преобразователя в режиме пониженной мощ-
ности. После появления напряжения во вторичных обмотках происходит «под-
питка» схемы управления за счет выпрямленного напряжения от вспомогатель-
ного выпрямителя VDОС, CФ, что позволяет преобразователю выйти на
номинальный рабочий режим. Выходное напряжение выпрямителя VDОС, CФ
может использоваться схемой управления также в качестве напряжения обратной
связи для работы узла стабилизации выходного напряжения. Для этого его
величина сравнивается с величиной напряжения опорного источника, имеюще-
гося в схеме управления, и сигнал ошибки управляет ШИМ.
Рис. 7.1. Упрощенная схема
преобразователя с задающим
генератором
ГЛАВА 7
ИП с преобразователями на
ИМС STR S6707, STR S6708,
STR S6709

177
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Устройство источников питания
Упрощенная функциональная схема источника питания на микросхеме STR-S6709
либо на подобных ей микросхемах STR-S6707, STR-S6708 приведена на рис. 7.2.
Сетевое напряжение через ППФ поступает на мостовой выпрямитель и в УРК.
Выпрямленное напряжение через первичную обмотку ИТ подается на ключевой
каскад, выполненный на высоковольтном транзисторе. Этот транзистор (VT3)
находится внутри ИМС. В цепи эмиттера ключевого каскада имеется датчик
тока (измерительный резистор RИЗМ).
Для управления ключом служит формирователь сигнала управления (каскад про-
порционального управления с выходным регулятором VT5). Он служит для регули-
ровки базового тока при отпирании ключа VT3 и надежного запирания VT3 путем
подачи отрицательного напряжения заряженного ССВ. Это осуществляет ключ запи-
рания формирователя К1, подключающий положительную обкладку ССВ через
вывод 4 микросхемы IC1 на «общий» провод по сигналу управления со схемы
ШИМ, ограничения тока, защиты от перенапряжений или защиты от перегрева.
ИМС обеспечивает работу преобразователя в режиме стабилизации выходных
напряжений, при изменении сетевого напряжения и при изменении нагрузки.
Для этого ИМС имеет генератор пилообразного напряжения и схему сравнения
порогового уровня.
Запирание ключевого транзистора VT3 при нарастании тока до предельного
значения осуществляет каскад запирания формирователя сигнала управления.
Устройство и принцип действия цепей преобразователя
Задающий генератор --- схема ШИМ построена по принципу управляемого
RC-генератора. Принцип работы схемы основан на сравнении эталонного пило-
образного напряжения опорного задающего генератора с напряжением обратной
связи. При изменении напряжения обратной связи изменяется ширина (длитель-
ность) импульсов, формируемых схемой ШИМ. Изменяя длительность запуска-
ющих импульсов на базе выходного силового ключа преобразователя, можно
изменять количество запасенной в импульсном трансформаторе энергии, а зна-
чит и напряжение на выходах вторичных выпрямителей.
Цепь запуска обеспечивается резистором RЗАП и формирует начальное питание-
микросхемы IC1 по выводу 9, необходимое для питания схемы в режиме старт-
стоп. После запуска и при отсутствии критических режимов работы преобразо-
ватель переходит на питание от вспомогательного источника VDВ, СВ, напряжение
которого формируется с обмотки 3-4 ИТ после появления импульсов тока за счет
работы схемы запуска.
Каскад пропорционального управления. В преобразователе применена схема
пропорционального управления при переходе в режим прямого хода, построен-
ная на транзисторе VT5. Принцип работы этого узла рассмотрен на примере
упрощенной схемы (см. рис. 6.1). Ток управления силовым каскадом (отпираю-
щий ток) протекает через ССВ.
Формирователь сигнала управления ключевым каскадом. Управление количеством
запасенной в трансформаторе ИТ энергии, а значит и величиной выходных напряже-

178
Импульсные источники питания телевизоров
ний, осуществляется за счет управления длительностью отпирающих импульсов (см.
выше).
Формирователь обеспечивает передачу запускающих импульсов и пропорциональное
управление на базу ключевого каскада при отпирании и надежное запирание силово-
го ключа за счет отрицательного напряжения заряженного ССВ при обратном ходе.
На формирователь приходит управляющее напряжение схемы ШИМ, схемы
запирания при возрастании напряжения и срабатывании триггера-защелки при
возникновении критических режимов работы микросхемы.
Схема защиты служит для запирания VT3 в случае достижения током через
транзистор VT3 максимальной рабочей величины, чрезмерного увеличения на-
пряжения, либо для выключения преобразователя при превышении током, на-
пряжением, температурой предельно допустимых значений.
Она состоит из схемы токовой защиты, схемы защиты от перенапряжения,
схемы защиты от перегрева, логической схемы и триггера-защелки. Для измере-
ния тока обычно используют датчик тока (резистор RИЗМ величиной 0,1...1 Ом
на рис. 7.2). Напряжение с датчика тока поступает через вывод 6 микросхемы
IC1 на схему сравнения, где оно сравнивается с опорным напряжением.
Поскольку ток коллектор-эмиттер транзистора VT3 после отпирания линейно нара-
стает, пропорционально его величине нарастает и падение напряжения на датчике
тока RИЗМ. Если по какой-либо причине это напряжение превысит напряжение
сравнения измерительного узла, схема сравнения подаст сигнал управления на
схему ШИМ для уменьшения длительности отпирающего импульса. Увеличение
напряжения в цепи обратной связи, поступающее на ИМС IC1 через вывод 8,
также вызывает уменьшение длительности отпирающего импульса. Если это не
приводит к желаемому результату, схема логики выключает преобразователь. Вык-
лючение преобразователя при перегреве также осуществляет схема логики.
Схема стабилизации сравнивает напряжение одной из вторичных обмоток с
опорным напряжением и изменяет сигнал управления в сторону уменьшения
ошибки. Это осуществляется в режиме широтно-импульсной модуляции --- при
увеличении выходного напряжения длительность отпирающего VT3 импульса
уменьшается, и наоборот. Для формирования напряжения сравнения чаще всего
используется вторичный выпрямитель, обеспечивающий питание выходного кас-
када строчной развертки. Это напряжение поступает на делитель в цепи базы
узла сравнения VT1 микросхемы IC3 (см. рис. 7.3). С коллектора VT1 сигнал
ошибки через развязывающий оптрон IC2 подается на схему ШИМ микросхемы
IC1 через вывод 7.
Микросхема IC3 представляет собой специализированную микросхему, приме-
няемую в качестве узла сравнения. Серия подобных микросхем имеет разные
параметры и используется для стабилизации напряжения по главному вторично-
му источнику. Напряжение стабилизации, обеспечиваемое микросхемой, вносит-
ся в ее маркировку (например, SE110N --- стабилизирует напряжение 110 В,
SE115N --- 115 В, SE140N --- 140 В и т.п.).

179
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Рис. 7.2. Функциональная схема ИП ТВ на ИМС STR S6709
Рис. 7.3. Схема узла сравнения

180
Импульсные источники питания телевизоров
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхеме STR-S6707, STR-S6708, STR-S6709.
ИП ТВ вырабатывает постоянные напряжения 115 В и 15 В. Остальные напря-
жения питания телевизора формируются на обмотках выходного трансформа-
тора строчной развертки.
AIWA
TV A215
ИП ТВ вырабатывает постоянные напряжения 115 В и 15 В. Остальные напря-
жения питания телевизора формируются на обмотках выходного трансформатора
строчной развертки.
AIWA
TV C142

181
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ AIWA TV A215

182
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ AIWA TV C142

183
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ формирует следующие питающие напряжения: 112 В, 60/12 В, 25 В, 9 В,
5 В. Напряжение питания 25 В оконечного усилителя кадровой развертки,
стабилизированные напряжения 12 В и 9 В для питания ИМС, а также 33 В для
схемы настройки тюнера, формируются из напряжений вторичных обмоток
строчного трансформатора.
GOLDSTAR
шасси MC 41A,B
CF 14A80,
CF 20A80,
CF 21A80

184
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ GOLDSTAR CF 14A80Y (B)

185
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ вырабатывает постоянные напряжения 130 В, 28 В, 13,5 В.
Особенности схемного решения
Особенностью схемы является применение отдельного маломощного импульсно-
го источника питания дежурного режима 5 В. Кроме того, питание на сетевой
выпрямитель источника главного питания подается через контакты реле.
DAEWOO
шасси CM 805
DTC 25XXVM/TM
DTC 29XXVM

186
Импульсные источники питания телевизоров
Схема электрическая принципиальная

187
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ DAEWOO (шасси CM 805)






 

  



     


  



  

 




188
Импульсные источники питания телевизоров
ИП ТВ вырабатывает постоянные напряжения 115 В, 24 В, 12 В и 11,3 В.
Особенности схемного решения
Для формирования напряжения 5 В дежурного режима применяется микросхема
IC104 типа 7805 (на схеме не показана), питание на которую в рабочем режиме
поступает с выпрямителя 12 В через диод D816 (на контакт 6 разъема Р803В).
При переключении источника в дежурный режим открывается транзистор Q811,
ток через светодиод оптрона IC802 увеличивается и преобразователь переходит в
дежурный режим. Напряжения на выходах вторичных выпрямителей понижают-
ся почти на порядок, а на контакт 6 разъема Р803В напряжение поступает через
открытый транзистор Q811 с выхода выпрямителя на элементах D818, C817.
Диод D816 при этом закрыт.
ИП ТВ вырабатывает постоянные напряжения 125 В, 40 В, 20 В, 12 В, 8 В.
GOLDSTAR
шасси MC 51B
CF 25C36
GOLDSTAR
шасси MC 46A
CF 21С22Х
CF 29C36

189
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ GOLDSTAR CF 21C22X

190
Импульсные источники питания телевизоров
Схема электрическая принципиальная

191
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ GOLDSTAR CF25/29C36

192
Импульсные источники питания телевизоров
GOLDSTAR
шасси MC 34А
CF 20B70V
ИП ТВ вырабатывает постоянные напряжения 112 В, 25 В, 8 В, 5 В.
GOLDSTAR
шасси MC 41A,
CF 14/20/21E20B,
CF 20/21D10B,
CF 20/21D70B,
шасси MC 41B
CF 20/21E60B, CF 21D10Y
ИП ТВ вырабатывает постоянные напряжения 110 В, 25 В, 9 В, 5 В.
CF 21B70V

193
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ
GOLDSTAR CF 20/21B70V (шасси МС 34А)

194
Импульсные источники питания телевизоров
Схема электрическая принципиальная

195
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ GOLDSTAR (шасси МС 41А, МС 41В)

196
Импульсные источники питания телевизоров
ИП ТВ вырабатывает постоянные напряжения 125 В, 50 В, 31 В, 12 В, 9 В, 5 В.
GOLDSTAR
шасси MC 71A
CF 34C60/NM/XM/TM,
CF 29H20TM,
шасси MC 71B
CF 29H90TM/XM/NM
ИП ТВ вырабатывает постоянные напряжения 130 В, 40 В, 30 В, 12 В, 9 В, 5 В.
Особенностью схемы является применение реле для коммутации устройства
размагничивания кинескопа.
GOLDSTAR
шасси MC 74A
CF 29H30/T/N

197
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ вырабатывает постоянные напряжения 125 В, 40 В, 32 В, 14 В, 12 В, 7 В, 5 В.
GOLDSTAR
шасси MD 66A
CF 29V10KT/N
GOLDSTAR CF 25/29С44/80
шасси МС 51А
ИП ТВ вырабатывает постоянные напряжения 110 В, 40 В, 30 В, 12 В 9 В, 5 В.
CF 25/29С60/70

198
Импульсные источники питания телевизоров

199
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ GOLDSTAR (шасси МС 74А)

200
Импульсные источники питания телевизоров

201
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ GOLDSTAR (шасси МС 71А, МС 71В)

202
Импульсные источники питания телевизоров
Схема электрическая принципиальная

203
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ GOLDSTAR CF 25/29C44 (шасси МС 51А)

204
Импульсные источники питания телевизоров

205
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ GOLDSTAR CF 29V10KT/N

206
Импульсные источники питания телевизоров
ИП ТВ формирует следующие питающие напряжения: 114 В, 68/11 В, 20 В, 11 В.
Напряжение питания 27 В оконечного усилителя кадровой развертки и стабилизиро-
ванное напряжение 12 В для питания микросхем формируются из напряжений
вторичных обмоток строчного трансформатора.
JVC
шасси MZII
AV 21ТЕ
JVC
шасси MZII
AV 14TE/A
ИП ТВ вырабатывает постоянные напряжения 114 В, 15 В, 10,5 В, 8 В, 5 В.
Остальные напряжения формируются на обмотках выходного трансформатора
строчной развертки.

207
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ вырабатывает постоянные напряжения 114,5 В, 17,5 В, 12 В.
Остальные напряжения формируются на обмотках выходного трансформа-
тора строчной развертки.
JVC
шасси САII
AV G210T
ИП ТВ JVC AV-G21TT/TR (шасси KA) вырабатывает постоянные напряжения
114 В, 32 B, 15,5 В, 15 В, 12 В, 8 В. Остальные напряжения формируются на
обмотках выходного трансформатора строчной развертки.
Особенности схемного решения
Особенностью схемы является наличие устройства ограничения тока зарядки
конденсатора фильтра сетевого выпрямителя.
JVC
шасси KA
AV G21TT/TR

208
Импульсные источники питания телевизоров
Схема электрическая принципиальная

209
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ JVC AV 21TE

210
Импульсные источники питания телевизоров
Схема электрическая принципиальная

211
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ JVC AV 14TE

212
Импульсные источники питания телевизоров

213
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ JVC AV G210T

214
Импульсные источники питания телевизоров
Схема электрическая принципиальная

215
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ JVC AV G21TT/TR

216
Импульсные источники питания телевизоров
Импульсный источник питания телевизора Panasonic TC-25V50R формирует сле-
дующие питающие напряжения: 142 В, 86/15 В, 18 В, 15 В. Напряжение питания
29 В оконечного усилителя кадровой развертки формируется из напряжения
вторичной обмотки строчного трансформатора.
Panasonic
шасси MX 2A
TC 25V50R
ИП ТВ формирует следующие питающие напряжения: 142 В, 85/15 В, 18 В, 15 В.
Напряжение питания 26 В оконечного усилителя кадровой развертки формиру-
ется из напряжения вторичной обмотки строчного трансформатора.
Panasonic
шасси MX 2
TX 21GF10P/10R (GAOO)

217
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ вырабатывает постоянные напряжения 130 В, 27 В, 12 В.
Особенности схемного решения
Особенностью схемы является использование реле для включения режима раз-
магничивания кинескопа.
SHIVAKI
шасси DY900
STV 2905
ИП ТВ вырабатывает постоянные напряжения 123 В, 19 В и 5 В. Остальные
напряжения формируются на выходных обмотках строчного трансформатора.
SHIVAKI
шасси H 501V
STV 2119

218
Импульсные источники питания телевизоров

219
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ Panasonic TC 25V50R

220
Импульсные источники питания телевизоров

221
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ Panasonic TX 21GF10P/10R

222
Импульсные источники питания телевизоров
Схема электрическая принципиальная

223
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ SHIVAKI STV 2905

224
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SHIVAKI STV 2119

225
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
SONY KV G14M1, KV G14P1, KV G14P11
KV G14Q1, KV G14S1, KV G21P1,
KV G21S1, KV G21S11, KV T21MF1,
KV T21MN1, KV T21MN11, KV T25MF1
KV G14M2 (Пульт RM 869)
ИП ТВ построены по подобным схемам, в которых нумерация большинства
элементов совпадает. Поэтому остановимся на особенностях источников питания.
В таблице приведены выходные напряжения, формируемые источниками питания.
Остальные напряжения питания телевизора формируются на обмотках выходно-
го трансформатора строчной развертки.
Источник питания телевизоров KV-G14M2 и KV-T21MF1 имеет схему коммута-
ции резистора R621, ограничивающего пусковой ток. При включении сетевого
напряжения этот ток, представляющий собой сумму тока зарядки конденсатора
C604 и тока запуска преобразователя, ограничивается резистором R621 (5,6 Ом).
В начале работы источника этот ток велик, в результате чего напряжение с резисто-
ра R621 (через резистор R604 и стабилитрон D603) открывает транзистор Q601.
Поэтому управляющий электрод тиристора D602 оказывается зашунтирован перехо-
дом коллектор-эмиттер открытого транзистора Q601, и тиристор закрыт. С течением
времени ток уменьшается, и когда напряжение на резисторе R621 станет меньше
напряжения пробоя стабилитрона D603, транзистор Q601 закрывается. При этом на
управляющий электрод тиристора D602 через резистор R603 поступает положитель-
ное напряжение, тиристор отпирается и шунтирует резистор R621.
KV G21M1 (Пульт RM 870)
шасси BG 1S
шасси BG 2S

226
Импульсные источники питания телевизоров

227
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ SONY KV T25MF1

228
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SONY KV G14M1 (RM 870, шасси BG 1S/2S)

229
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
ИП ТВ формирует напряжения 135/117 В, 18 В, --18 В, 8 В, 5В. Остальные
напряжения питания телевизора формируются на обмотках выходного трансфор-
матора строчной развертки.
SONY
KV 21C4
KV 21X1
KV 21X4
шасси BE 5
KV 21/25R1 (Пульт RM 836)
KV 16/20WS1
ИП ТВ вырабатывает постоянные напряжения 135 В, 9 В, 8,5 В, 5 В, 21 В и --21 В.
Особенностью схемы является применение реле для коммутации устройства
размагничивания кинескопа.
SONY
KV 29FX11
KV 29F3
KV 28/32WF1
KV 29F1 (Пульт RM 862)
KV 25F3
KV 32WS2
шасси BE 3D

230
Импульсные источники питания телевизоров

231
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ SONY (RM 836, шасси ВЕ 5)

232
Импульсные источники питания телевизоров

233
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ SONY (RM 862 шасси ВЕ 3D)

234
Импульсные источники питания телевизоров
ИП ТВ формирует следующие питающие напряжения: 135 В, 70/7 В, 33 В, 15 В,
12 B, 7 В. Двухполярное напряжение питания плюс 15 В и минус 15 В оконеч-
ного усилителя кадровой развертки формируются из напряжений вторичной
обмотки строчного трансформатора.
SONY KV K21MF1, KV K25MF1, KV K25MF1J
KV L34MF1, KV L34MH11, KV L34MN11
KV 29CF1, KV K29MF1J (RM 845P)
шасси G3F
SONY KV M2540D, KV M2541A, KV M2541B,
KV M2541D, KV M2541E, KV M2541L
KV M2541U, KV M2541К (RM 833)
шасси BE 3B
ИП ТВ формирует следующие питающие напряжения: 135 В, 76/8 В, 21 В, --21 В,
12 В, 9 В, 5 B. Двухполярное напряжение питания +15 В и --15 В оконечного
усилителя кадровой развертки формируются из напряжений вторичной обмотки
строчного трансформатора. В дежурном режиме, по команде процессора управ-
ления телевизором, происходит перевод преобразователя на работу с понижен-
ным выходным напряжением.

235
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная сетевого выпрямителя KV K21MF1

236
Импульсные источники питания телевизоров

237
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ SONY KV K21MF1/RM 845P

238
Импульсные источники питания телевизоров
ИП ТВ вырабатывает постоянные напряжения 135 В, 9 В, 5 В, 21 В и минус 21 В.
Особенностью схемы является применение реле для коммутации устройства
размагничивания кинескопа.
SONY KV C2501A/D/K, KV C2503B/E
KV C2508D/E, KV C2509B/D/E/K
Пульт RM 833
шасси BE 3C
шасси BE 3B
шасси BE 3D
KV X2581KR, KV X2981KR (RM 833)
KV 25X1A/B/D/E/K/L/R/U (RM 839)

239
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ SONY KV M2540D (начало)

240
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП
ТВ SONY KV M2540D (окончание)

241
ИП с преобразователями на ИМС STR S6707, STR S6708, STR S6709
Схема электрическая принципиальная ИП ТВ SONY KV C2501A (шасси ВЕ 3С) (начало)

242
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SONY KV C2501A (шасси ВЕ 3С) (окончание)

Устройство источников питания
Преобразователи на микросхемах STR-S5706, STR-S5707, STR-S5708 относятся к
схемам импульсных трансформаторных преобразователей, в которых силовой
каскад --- ведомый. В этом случае ключевой каскад используется просто как
коммутирующий ключ, пропускающий или прерывающий ток через первичную
обмотку импульсного трансформатора. Все функции запуска, формирования,
регулировки длительности отпирающих импульсов управления, защиты и стаби-
лизации берет на себя схема управления, выполненная на основе микросхемы.
Принцип работы подобных устройств рассмотрен в главе 7 настоящей книги на
примере преобразователей на микросхемах STR-S6707, STR-S6708, STR-S6709.
Состав источников питания
В схемы управления, реализованные на микросхемах STR-S5706, STR-S5707,
STR-S5708, входят:
задающий генератор RC-типа;
узел «мягкого» запуска;
формирователь импульсов управления малой длительности (режим STANDBY);
узел сравнения входного напряжения с внутренним опорным;
узел формирования сигнала синхронизации (управления шириной выходного
импульса);
схема защиты преобразователя от перенапряжения и защиты от критических токов;
схема логики, обеспечивающая формирование управляющих импульсов, в
зависимости от сигналов, поступающих от вышеперечисленных узлов;
драйвер, формирующий выходной сигнал требуемого уровня и формы;
узел формирования и мониторинга напряжения питания узлов микросхемы.
Принцип действия преобразователя
На рис. 8.1 приведена упрощенная схема включения микросхем STR-S5706, STR-
S5707, STR-S5708. Напряжение питания через помехоподавляющий фильтр ППФ
поступает на устройство размагничивания кинескопа УРК и сетевой
ИП на ИМС STR S5706,
STR S5707, STR S5708
ГЛАВА 8

244
Импульсные источники питания телевизоров
выпрямитель СВ. Питание микросхемы IC1 в режиме пуска обеспечивается током
через резистор RСМ. Величина этого резистора выбирается из условия надежного
запуска преобразователя, однако ток через этот резистор при возможных неисп-
равностях в цепях преобразователя или во вторичных цепях источника питания
не может привести к выходу последнего из строя. Отрицательная полуволна
сетевого напряжения шунтируется открывающимся диодом VDB2.
На выходе сетевого выпрямителя (на конденсаторе СВ) появляется выпрямленное
напряжение, которое через первичную обмотку 1-2 импульсного трансформатора
ИТ поступает на коллектор выходного транзистора микросхемы (вывод 1). Задаю-
щий генератор микросхемы IC1 запускается и запускающие импульсы с выхода
усилителя DRIVER микросхемы (вывод 8) через элементы RБ, CБ поступают на
базу ключевого транзистора микросхемы (вывод 3).
Диод VDБ предназначен для защиты перехода база-эмиттер ключевого транзисто-
ра от обратного напряжения. Ключевой транзистор начинает коммутировать ток
через первичную обмотку 1-2 ИТ. На вторичных обмотках ИТ появляются напря-
жения. Напряжение с обмотки 3-4 поступает на вспомогательный выпрямитель
VDB1, СФ1, с выхода которого выпрямленное напряжение, пропорциональное
выходным напряжениям (U1, U2...UN) источника питания, поступает на вход
(вывод 7) усилителя ошибки ERROR AMP, где сравнивается с внутренним опор-
Рис. 8.1. Функциональная схема включения ИМС STR S5707

245
ИП на ИМС STR S5706, STR S5707, STR S5708
ным напряжением (стабилитрон в цепи эмиттера транзистора ERROR AMP).
Выходной сигнал усилителя ошибки управляет задающим генератором OSC мик-
росхемы таким образом, чтобы напряжение на выводе 7, а с ним и выходные
напряжения были стабильными.
Для питания микросхемы в рабочем режиме используется стабилизатор напряже-
ния на стабилитроне VDСТ и транзисторе VTСТ.
Микросхема STR-S5706 имеет встроенную защиту от перегрузки по максималь-
ному току ключевого транзистора. Для этого в цепи эмиттера ключевого транзи-
стора (вывод 2 микросхемы) ставится измерительный резистор RИЗМ, напряже-
ние с которого поступает на схему OCP (Over Current Protection, вывод 5).
Для переключения преобразователя в рабочий или дежурный режимы может
быть использован вывод 6 микросхемы. Напряжение с обмотки 5-6 ИТ через
диод VDОС поступает на делитель напряжения на резисторах RОС1, RОС2. Парал-
лельно резистору RОС2 включен фототранзистор оптрона IC2. Для переключения
источника питания в дежурный или рабочий режим через диод оптрона пропус-
кают ток, фототранзистор открывается и шунтирует резистор RОС2.
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхемах STR-S5706, STR-S5707, STR-S5708.
DAEWOO 14A5, 14A5E, 20A5, 20A5T, 21A5, 21A5T,
14Q1, 14Q1T, 20Q1, 20Q1T, 21Q1, 21Q1T
14Q2, 14Q2T, 20Q2, 20Q2T, 21Q4, 21Q4T
14T1, 14T1T, 20T1, 20T1T, 21T1, 21T1T
14T2, 14T2T, 20T2, 20T2T, 21T2, 21T2T
шасси CP 375
ИП ТВ формирует напряжения 110/123 В, 10/15 В, 12 В, 8 В, 5 В. Особенностью
схемы является применение оптрона только для переключения источника пита-
ния из рабочего в дежурный режим и обратно без функций стабилизации
выходных напряжений.

246
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ DAEWOO 14A5... (шасси СР 375)

247
ИП на ИМС STR S5706, STR S5707, STR S5708
ИП ТВ формирует напряжения 118 В, 21 B/18 В, 8 В, 5В. Остальные напряжения
питания ТВ формируются на обмотках выходного трансформатора строчной развертки.
SONY
KV 21T1
KV 21M3
KV 21T3
шасси BE 4A
KV 16WT1 (Пульт RM 836)
KV 21M1
ИП ТВ формирует напряжения 115 В, 33 В, 25 В, 5 В. Особенностью схемы
является применение оптрона только для переключения источника питания из
рабочего в дежурный режим и обратно без функций стабилизации выходных напря-
жений и включение выходного напряжения с помощью реле (шасси MC-64B).
GOLDSTAR CF 20/21E60X
CF 21D30RX
шасси MC 64A
шасси MC 64B

248
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SONY KV 21M1 (шасси ВЕ 4А)

249
ИП на ИМС STR S5706, STR S5707, STR S5708
Схема электрическая принципиальная ИП ТВ GOLDSTAR CF 21D30RX (шасси MC 64B)

Состав источников питания
Источники питания на ИМС STR50103, STR50115 содержат элементы помехопо-
давляющих фильтров (ППФ), устройств размагничивания кинескопов (УРК),
выпрямителей сетевых напряжений (СВ), импульсных преобразователей напря-
жений [ИМС с цепями обеспечения ее функционирования и импульсным транс-
форматором (ИТ)], выпрямителей вторичных импульсных напряжений.
Сетевое напряжение через ППФ поступает на мостовой выпрямитель СВ и в
УРК. Выпрямленное напряжение через первичную обмотку ИТ подается на
коллектор ключевого каскада, выполненного на высоковольтном транзисторе.
Этот транзистор (VT3) находится внутри ИМС. В цепи эмиттера ключевого
каскада имеется накопительный конденсатор CФ1, напряжение на котором и
является напряжением главного вторичного питания.
ВНИМАНИЕ! При такой схеме включения отсутствует гальваническая развязка
от первичной сети.
ИМС обеспечивает работу преобразователя в режиме стабилизации выходных
напряжений при изменении сетевого напряжения. Для этого ИМС имеет схему
сравнения (каскад на транзисторе VT1) и источник опорного напряжения VDОП.
Устройство источников питания
Принцип работы источников питания заключается в преобразовании выпрям-
ленного сетевого напряжения в импульсное напряжение прямоугольной формы с
изменяющейся, в зависимости от нагрузки, частотой и скважностью. Энергия
этих импульсов накапливается на накопительном конденсаторе вторичной цепи.
Функциональная схема источника питания на микросхеме STR50103 (STR50115)
приведена на рис. 9.1.
Сетевое напряжение через ППФ поступает на мостовой выпрямитель и в УРК.
Выпрямленное напряжение через первичную обмотку ИТ подается на ключевой
каскад, выполненный на высоковольтном транзисторе. Этот транзистор (VT3)
находится внутри микросхемы. В цепи эмиттера ключевого каскада имеется
накопительная емкость (конденсатор фильтра CФ1). Для управления ключом
служит каскад управления (драйвер) на транзисторе VT2.
Источники питания на
ИМС STR50103, STR50115
ГЛАВА 9

251
ИП на ИМС STR50103, STR50115
Микросхема обеспечивает работу преобразователя в режиме стабилизации выход-
ных напряжений при изменении сетевого напряжения. Для этого ИМС имеет схему
сравнения (каскад на транзисторе VT1) и источник опорного напряжения (VDОП).
Автогенераторный каскад построен на транзисторе VT3 микросхемы IC1 и рабо-
тает по принципу блокинг-генератора.
При подаче напряжения питания через RСМ начинает протекать небольшой ток базы
ключевого каскада VT3. Это приводит к появлению тока коллектор-эмиттер VT3 и
возникновению ЭДС в обмотке 3-4 ПОС импульсного трансформатора ИТ. ЭДС
положительной обратной связи имеет полярность, показанную на рис. 9.1, поэтому
начинается зарядка конденсатора ССВ. Ключ VT3 быстро открывается до насыщения
и нарастающий ток первичной обмотки 5-6 ИТ начинает заряжать конденсатор CФ1.
Ток базы VT3 и заряда ССВ ограничивается резистором RСВ. Конденсатор ССВ
заряжается в указанной на схеме полярности.
Когда ССВ зарядится и ток базы VT3 уменьшится настолько, что начнет умень-
шаться ток коллектора транзистора VT3, полярность ЭДС ПОС изменится на
противоположную. При этом к базе ключа VT3 оказывается приложенным запи-
рающее напряжение, представляющее собой сумму ЭДС ПОС и напряжения
заряженного ССВ. Транзистор VT3 быстро запирается до отсечки коллекторного
тока. В таком состоянии он будет находиться до того момента, пока за счет
Рис. 9.1. Функциональная схема источника
питания на микросхеме ИМС STR50103
(STR50115)

252
Импульсные источники питания телевизоров
перезарядки не уменьшится напряжение конденсатора ССВ, снова изменится поляр-
ность ЭДС и начнет протекать ток зарядки ССВ через переход база-эмиттер VT3.
Блокинг-процесс повторится.
Обмотка 7-8 ИТ, диод VDД и конденсатор СД выполняют функции демпфирую-
щих цепей. Во время обратного хода энергия, накопленная трансформатором
ИТ, через эту цепь также поступает в нагрузку.
Таким образом, за счет собственных колебаний накопительный конденсатор CФ1
заряжается и напряжение на выходе нарастает. Ограничение нарастания выходно-
го напряжения обеспечивается выбором рабочей точки транзистора VT3 (парамет-
рами цепи ПОС и смещения) и работой схемы стабилизации на транзисторе VT1.
Защиту от превышения выходного напряжения осуществляет стабилитрон VD3.
Для обеспечения базового тока транзистора VT3, требуемого для номинального
рабочего режима, и синхронизации работы преобразователя со строчной
разверткой, на базу VT3 через цепь RС, VDС со строчного трансформатора
подаются импульсы обратного хода. Такая схема позволяет осуществить плавный
выход на рабочую мощность по мере запуска строчной развертки и защиту преоб-
разователя при пропадании строчных импульсов в результате аварии.
При небходимости выключить преобразователь (перевести его в дежурный режим),
между базой и эмиттером транзистора VT3 устанавливают ключ управления КУ,
шунтирующий этот переход по команде OFF процессора управления телевизором.
Цепь запуска обеспечивается резистором RСМ и формирует начальное смещение
на базе транзистора VT3 микросхемы IC1, необходимое для возникновения
автогенерации за счет ПОС. Токи схемы запуска малы и не могут вызвать
критических режимов работы VT3 даже при КЗ во вторичных цепях или межвит-
ковых замыканиях ИТ.
Цепь ПОС обеспечивает работу преобразователя в режиме автогенерации. В нее
входят RСВ, CСВ и обмотка 3-4 ИТ.
Каскад управления (драйвер). Управление количеством запасенной в конденсато-
ре СФ1 энергии, а значит и величиной выходных напряжений, осуществляется за
счет управления запиранием и работы цепи ПОС. Управляя моментом замыка-
ния ключа драйвера (транзистор VT2 на рис. 9.1), можно изменять ширину
базового импульса, отпирающего транзистор VT3, т.е. время протекания тока от
источника питания через первичную обмотку ИТ и транзистор VT3. Таким
образом, схема управления позволяет регулировать выходное напряжение.
В фазе запирания за счет работы цепи ПОС схема управления в нужный момент
(во время зарядки ССВ, но до начала запирания за счет собственного блокинг-
процесса) с помощью ключа VT2 шунтирует переход база-эмиттер транзистора
VT3. Это приводит к уменьшению тока коллектора VT3 и изменению полярнос-
ти ЭДС. Заряд ССВ в этот момент прекратится, а просуммировавшиеся напряже-
ния цепи ПОС и ССВ окажутся приложенными к переходу база-эмиттер транзи-
стора VT3 в обратной полярности. При этом транзистор VT3 запирается раньше
завершения полупериода собственных колебаний. Сигналом управления для драй-
вера является выходной сигнал схемы стабилизации.
Схема стабилизации, построенная на транзисторе VT1 (см. рис. 9.1), сравнивает выход-
ное напряжение с опорным напряжением стабилитрона VDОП и изменяет сигнал

253
ИП на ИМС STR50103, STR50115
управления драйвером VT2 в сторону уменьшения ошибки. Это осуществляется в
режиме широтно-импульсной модуляции --- при увеличении выходного напряжения
ширина отпирающего VT3 импульса уменьшается, и наоборот. Транзистор VT1 исполь-
зуется в качестве компаратора, который сравнивает опорное напряжение на стабилит-
роне VDОП с частью измеряемого выходного напряжения с базового делителя.
Когда в процессе запуска заряд CФ1 и выходное на-
пряжение увеличится настолько, что напряжение на
базовом делителе схемы сравнения (на базе транзис-
тора VT1) превысит опорное напряжение VDОП,
транзистор VT1 будет отпираться, и через его кол-
лектор-эмиттер потечет базовый ток драйвера VT2.
Транзистор VT2 откроется, зашунтирует переход база-
эмиттер ключа VT3, который закроется раньше за-
вершения периода собственных колебаний и прервет
нарастание выходного напряжения. Таким образом,
осуществится стабилизация выходного напряжения.
При необходимости изменять выходное напряжение
преобразователя, параллельно основному делителю
может подключаться вспомогательный (см. рис. 9.2).
В маркировке микросхемы указано выходное на-
пряжение в типовой схеме включения без допол-
нительных делителей. Так, микросхема STR50103
обеспечивает выходное напряжение 103 В, а мик-
росхема STR50115 --- 115 В.
Рис. 9.2. Подключение
дополнительного делителя

254
Импульсные источники питания телевизоров
DAEWOO
шасси C 50N
DTK 1417VMS,
ИП ТВ формирует напряжение главного питания 103 В и дополнительно вторичное
напряжение питания для стабилизатора 5 В (на микросхеме I802), питающего систему
управления телевизора. Остальные напряжения питания, в том числе для питания
микросхем телевизора и для питания оконечного усилителя кадровой развертки,
формируются из напряжений вторичных обмоток строчного трансформатора.
DAEWOO
шасси C 50NA
DTK 1413VM/2013VM
ИП ТВ вырабатывает постоянные напряжения 103 В, 5 В.
Особенностью данного блока является отсутствие гальванической развязки меж-
ду сетевым напряжением и напряжением питания строчной развертки 103 В.
DTK 1418VM/2018VM
DTK 1649VMS,
DTK 2057VMS, DTK 2157VMS
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхемах STR50103, STR50115.

255
ИП на ИМС STR50103, STR50115
Схема электрическая принципиальная ИП ТВ DAEWOO DTK 1417VMS

256
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ DAEWOO DTK 1418VM

257
ИП на ИМС STR50103, STR50115
ИП ТВ формирует напряжение главного питания 103 В.
ORION
20J
20AH
ORION
COLOR 363
ИП ТВ формирует напряжение главного питания 103 В.

258
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ ORION 20AH

259
ИП на ИМС STR50103, STR50115
Схема электрическая принципиальная ИП ТВ ORION COLOR 363

260
Импульсные источники питания телевизоров
ORION
COLOR 513
COLOR 5150 RC
ИП ТВ формирует напряжение главного питания 103 В.
Дополнительно имеется маломощный трансформатор Т101. Напряжение со
вторичной обмотки (цепь 14 В «F») используется для стабилизатора 5 В,
питающего систему управления телевизора. Остальные напряжения питания, в
том числе для питания ИМС телевизора и для питания оконечного усилителя
кадровой развертки, формируются из напряжений вторичных обмоток строчно-
го трансформатора.

261
ИП на ИМС STR50103, STR50115
Схема электрическая принципиальная ИП ТВ ORION COLOR 5150 RC

262
Импульсные источники питания телевизоров
SONY
KV 1440ME2A
ИП ТВ формирует напряжение главного питания 115 В. Дополнительно имеется
однополупериодный выпрямитель 14 В. Он получает питание от вспомогательной
вторичной обмотки импульсного трансформатора Т602. Оно необходимо для ста-
билизатора 5 В (транзистор Q003 устройства управления), питающего систему
управления телевизора, и питания УЗЧ. Остальные напряжения питания, в том
числе для питания ИМС и для питания оконечного усилителя кадровой разверт-
ки, формируются из напряжений вторичных обмоток строчного трансформатора.
В связи с отсутствием дежурного режима преобразователь (и телевизор) выклю-
чается сетевым выключателем. Преобразователь построен по автогенераторной
схеме с трансформаторной ПОС по принципу работы блокинг-генератора. Рабо-
та основных узлов преобразователя описана в ранее. Запуск преобразователя при
включении напряжения сети обеспечивается за счет тока через резистор R602.
ИП ТВ вырабатывает постоянные напряжения 115 В и 14 В. Остальные напря-
жения питания телевизора формируются на обмотках выходного трансформатора
строчной развертки. Особенностями данного источника питания является отсут-
ствие гальванической развязки между сетевым напряжением и напряжением
питания выходного каскада строчной развертки и синхронизация работы преоб-
разователя строчными синхроимпульсами.
SONY
шасси GP 1A
KV 1484
KV 1984
KV 2184MT (Пульт RM 687C)

263
ИП на ИМС STR50103, STR50115
Схема электрическая принципиальная ИП ТВ SONY KV 1440ME2A

264
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SONY KV 1484

265
ИП на ИМС STR50103, STR50115
ИП ТВ вырабатывает постоянные напряжения 115 В, 14 В и 5 В. Остальные
напряжения питания телевизора формируются на обмотках выходного трансфор-
матора строчной развертки. Особенностями данного источника питания является
отсутствие гальванической развязки между сетевым напряжением и напряжени-
ем питания выходного каскада строчной развертки и синхронизация работы
преобразователя строчными синхроимпульсами. Кроме того, с помощью микро-
схемы IC601 реализуется режим управляемого выпрямителя.
ИП ТВ формирует напряжение главного питания 115 В. Дополнительно имеется
однополупериодный выпрямитель 14 В. Он получает питание от вспомогательной
вторичной обмотки импульсного трансформатора Т602. Это вторичное напряжение
необходимо для стабилизатора 5 В (транзистор Q003 устройства управления), питаю-
щего систему управления телевизора, и питания УЗЧ. Остальные напряжения пита-
нияформируются из напряжений вторичных обмоток строчного трансформатора.
Преобразователь в дежурном режиме не выключается и обеспечивает питание
дежурных цепей каналов управления и развертки. в дежурном режиме, по команде
процессора управления телевизором, через ключ Q008 на базу транзистора Q801
(предоконечный каскад строчной развертки) подается блокирующее напряжение.
Так как канал строчной развертки перестает работать (в связи с отсутствием
запускающих импульсов на базе выходного каскада), отсутствуют все питающие
напряжения (кроме главного питания), и телевизор оказывается выключенным.
SONY шасси GP 1S KV 2162M9
KV 2552M9 (Пульт RM 677C)
SONYшасси GP 1 KV 2182MR (Пульт RM 677A)

266
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SONY KV 2162MR

267
ИП на ИМС STR50103, STR50115
Схема электрическая принципиальная ИП ТВ SONY KV 2182M9

268
Импульсные источники питания телевизоров
ИП ТВ формирует напряжение главного питания 115 В.
Дополнительно имеется однополупериодный выпрямитель 14 В. Он получает
питание от вспомогательной вторичной обмотки импульсного трансформатора
Т602. Это вторичное напряжение необходимо для стабилизатора 5 В (IС001 уст-
ройства управления), питающего систему управления телевизора и питания УЗЧ.
SONY
шасси GR 1A
KV 2192M3
KV 2194MT (Пульт RM 687B)
KV 2585МТ
SUPRA
шасси P 54SC
STV 2074
ИП ТВ формирует напряжение главного питания 95 В. Дополнительно имеется
однополупериодный выпрямитель 15 В. Он получает питание от вспомогательной
вторичной обмотки импульсного трансформатора Т801. Это вторичное напряже-
ние необходимо для стабилизатора 5 В (транзистор RQ801 устройства управления),
питающего систему управления телевизора и питания предоконечного каскада
строчной развертки. Остальные напряжения питания, в том числе для питания
микросхем телевизора и для питания оконечного усилителя кадровой развертки,
формируются из напряжений вторичных обмоток строчного трансформатора.

269
ИП на ИМС STR50103, STR50115
Схема электрическая принципиальная ИП ТВ SONY KV 2192M3

270
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SUPRA STV 2074

Преобразователи на микросхемах IX1779CE, AN5900, ТЕА216x, ТЕА226x, μPC1394C
относятся к схемам импульсных трансформаторных преобразователей, в которых
силовой каскад --- ведомый. В этом случае ключевой каскад используется просто
как коммутирующий ключ, пропускающий или прерывающий ток через первич-
ную обмотку импульсного трансформатора. Все функции запуска, формирования,
регулировки ширины отпирающих импульсов управления, защиты и стабилизации
берет на себя схема управления, выполненная на основе микросхемы. Принцип
работы подобных устройств рассмотрен в главе 7 настоящей книги на примере
преобразователей на микросхемах STR-S6707, STR-S6708, STR-S6709.
По структурной схеме, нумерации выводов и принципу работы микросхема
IX1779CE является практически полным аналогом микросхем ТЕА2260, ТЕА2262.
Состав схемы управления
В схемы управления, реализованные на всех перечисленных выше микросхемах, входят:
задающий генератор RC-типа;
узел «мягкого» запуска и формирователь импульсов управления малой дли-
тельности (режим STANDBY);
узел сравнения входного напряжения с внутренним опорным;
узел формирования сигнала синхронизации (управления шириной выходно-
го импульса);
схема защиты преобразователя от перенапряжения и защиты от критических токов;
схема логики, обеспечивающая формирование управляющих импульсов в за-
висимости от сигналов, поступающих от вышеперечисленных узлов;
драйвер, формирующий выходной сигнал требуемого уровня и формы;
узел формирования и мониторинга напряжения питания узлов микросхемы.
При включении питания напряжение с сетевого выпрямителя поступает на
выходной каскад преобразователя и через цепь запуска на вывод 16 микросхемы,
где оно обеспечивает питание схемы «мягкого» запуска и других узлов, ответ-
ственных за включение преобразователя.
Микросхема AN5900 содержит в своем составе задающий RC-генератор, ШИМ,
усилитель сигнала ошибки, схему «мягкого» старта и схему защиты. Времязада-
ющая цепочка опорного RC-генератора подключается к выводу 3 микросхемы,
ИП на ИМС AN5900, IX1779CE,
TEA216x, TEA226x, μPC1394C
ГЛАВА 10

272
Импульсные источники питания телевизоров
управляющие широтно-модулированные импульсы выводятся через вывод 4 мик-
росхемы, к выводу 1 подводится опорное напряжение, к выводу 2 --- напряжение
обратной связи (напряжение ошибки). Вывод 5 микросхемы --- общий, вывод 6 ---
ввод напряжения питания. К выводу 7 подключается цепочка (конденсатор) «мяг-
кого» старта, на вывод 8 подается сигнал внешней синхронизации, а к выводу 9
подводится сигнал обратной связи для защиты источника питания от перегрузки.
Устройство источников питания
Упрощенная схема источника питания на микросхемах AN5900 приведена на рис. 10.1.
Сетевое напряжение через ППФ поступает в УРК, на понижающий трансформа-
тор Т1 и на мостовой выпрямитель СВ. Напряжение с выхода понижающего
трансформатора Т1 выпрямляется мостовым выпрямителем и стабилизируется.
Выходное напряжение стабилизатора используется для питания в режиме пуска
ШИМ-контроллера IC1 и усилителя тока (драйвера) VT1 через цепи VDР3, VDР1,
RСМ1. При переходе преобразователя в рабочий режим питание обеспечивается с
выхода одного из вторичных выпрямителей через цепи VDР4, VDР2, RСМ2.
Рис. 10.1. Упрощенная схема включения ИМС AN5900

273
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
Схема защиты в рассматриваемых источниках питания не используется, поэтому
сигналы на вывод 9 микросхем не подаются. Частота работы преобразователя
определяется внешними цепями RГ, CГ, подключенными к выводу 3 микросхемы.
Конденсатор CМС обеспечивает режим «мягкого» старта, кроме того, по выводу 7
микросхему можно включать и выключать.
При подаче на вывод 6 микросхемы напряжения питания включаются все узлы
микросхемы и на выводе 4 появляются прямоугольные импульсы, которые через
усилитель тока на транзисторе VT1 и трансформатор гальванической развязки Т2
поступают на силовой ключ VT2 импульсного стабилизатора.
Через первичную обмотку импульсного трансформатора ИТ начинает протекать ток и
на вторичных обмотках ИТ появляются выходные напряжения. К выходу одного из
вторичных выпрямителей подключен делитель RОС1, RОС2, с которого снимается
часть выходного напряжения и поступает на вход усилителя ошибки, на вывод 2
ИМС. На вывод 1 микросхемы подается опорное напряжение со стабилитрона VDОП.
Рис. 10.2. Упрощенная схема
включения ИМС μРС1394
В результате формируется
разностный сигнал ошибки,
поступающий на ШИМ,
который корректирует дли-
тельность выходных им-
пульсов в сторону уменьше-
ния сигнала ошибки. Таким
образом обеспечивается
стабилизация выходных на-
пряжений. Для синхрониза-
ции преобразователя синх-
роимпульсы с выходного
каскада строчной развертки
могут подаваться на вывод
8 микросхемы.
На рис. 10.2 приведена уп-
рощенная схема источника
питания на микросхеме
μPC1394. Постоянное на-
пряжение с выхода сетевого
выпрямителя СВ через ре-
зистор RСМ1 подается на вы-
вод 8 микросхемы и на цепь
«мягкого» старта RМС, СМС.
Времязадающая цепочка RГ,
CГ задающего генератора
подключается к выводу 11
микросхемы. Цепь ограни-
чения тока ключевого тран-
зистора выполнена на дат-
чике тока RИЗМ и делителе
RД1, RД2 и подключена к вы-
воду 5 микросхемы.

274
Импульсные источники питания телевизоров
Стабилизацию выходного напряжения источника питания обеспечивает цепь
обратной связи по UВЫХ и оптрона гальванической развязки IC2, напряжение с
выхода которой поступает на вывод 12 микросхемы. Цепь RОС1, RОС2, VDОС1,
VDОС2, подключенная к выводу 6 микросхемы, обеспечивает защиту от повыше-
ния выходного напряжения источника питания. Выходной сигнал микросхемы
через вывод 7 поступает на усилитель VT1 и далее через разделительный транс-
форматор Т1 на выходной ключевой транзистор VT2.
В начальный момент работы источника питание микросхемы обеспечивает рези-
стор RСМ1, после выхода преобразователя в рабочий режим питание микросхемы
обеспечивает вспомогательный выпрямитель VDВ, СВ через элементы RП1, VDР1.
Аналогично, питание драйвера VT1 выходного транзистора в момент пуска
обеспечивает резистор RСМ2, а в рабочем режиме --- элементы RП2, VDР2.
Работа преобразователя может быть синхронная с каскадом строчной разверт-
ки. Для этого синхроимпульсы через разделительный конденсатор СР подают
на вывод 10 микросхемы.
Упрощенная схема источника питания на микросхемах IX1779CE, ТЕА2260,
ТЕА2262 приведена на рис. 10.3.
Рис. 10.3. Упрощенная схема включения ИМС IX1779CE (TEA2260, TEA2262)

275
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхемах IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C.
JVC
AV 20ME
ИП ТВ состоит из двух автономных импульсных источников питания: дежурного
режима и источника главного питания. Источник дежурного режима вырабаты-
вает постоянные напряжения 12 В, 5 В и минус 30 В, источник главного питания
формирует постоянные напряжения 110 В и 20 В (два канала).

276
Импульсные источники питания телевизоров
JVC
шасси BY I
AV S250M
AV S290M
ИП ТВ состоит из источника питания дежурного режима (позиционные обозна-
чения элементов 600) и источника главного питания (позиционные обозначения
элементов 900). Источник дежурного режима вырабатывает постоянные напря-
жения 23 В, 9 В и минус 30 В. Источник главного питания формирует постоян-
ные напряжения 115 В, 21 В, 12 В.

277
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
Схема электрическая принципиальная ИП ТВ JVC AV S250M (начало)

278
Импульсные источники питания телевизоров

279
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
Схема электрическая принципиальная
ИП ТВ JVC AV S250M (окончание)

280
Импульсные источники питания телевизоров
Схема электрическая принципиальная

281
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
ИП ТВ JVC AV 20ME

282
Импульсные источники питания телевизоров
SHARP
14/21R2, 14/21R2B,
14R SC/M8/M10/W,
CV 14RU, 21R SC
шасси SP 70
шасси L
шасси H
CV 1496RU, 14L SC,
CV 2195RU, 21R SC
ИП ТВ вырабатывает постоянные напряжения 115 В и 12 В.
Особенности схемного решения
Остальные напряжения питания телевизора формируются на обмотках выход-
ного трансформатора строчной развертки. Источники питания телевизоров
CV-1496RU (шасси L), CV-2195RU (шасси Н), 14L-SC (шасси L) выполнены
почти по такой же схеме с непринципиальными отличиями.

283
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
Схема электрическая принципиальная ИП ТВ SHARP 14/21 R2

284
Импульсные источники питания телевизоров
JVC
шасси JX
AV 21F1EG
AV 25F1EG
AV 28F1EG
ИП ТВ вырабатывает постоянные напряжения 115 В, 27 В, 15 В.
ИП ТВ вырабатывает постоянные напряжения 115 В, 19 В, 12 В, 5 В.
SHIVAKI STV 2017M4

285
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
Схема электрическая принципиальная ИП ТВ JVC AV 21/25/28 F1EG

286
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SHIVAKI STV 2017M4

287
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
SONY
ИП ТВ выполнены по аналогичным схемам с минимальными отличиями. ИП
формируют напряжения 135 В, 19 В, 14 В, 12 В, 7 В, 5В. Особенностью схемы ИП
является синхронизация его работы строчными синхроимпульсами.
шасси AE 1B
шасси AE 1С
KV C2521K (Пульт RM 689)
KV X2151K (Пульт RM 816)
SONY шасси AE 1 KV C27M
KV X2520M (Пульт RM 673)
ИП ТВ формирует напряжения 135 В, 40 В, 14 В, 12 В, 7 В, 5 В. Особенностью
схемы ИП является синхронизация его работы строчными синхроимпульсами.

288
Импульсные источники питания телевизоров
Схема электрическая принципиальная

289
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
ИП ТВ SONY KV X2151K

290
Импульсные источники питания телевизоров

291
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
Схема электрическая принципиальная ИП ТВ SONY KV C27M

292
Импульсные источники питания телевизоров
ИП ТВ формирует напряжения 135 В, минус 30 В, 14 В, 12 В, 6 В.
Источник питания имеет дополнительный разделительный импульсный транс-
форматор. Сигнал управления ключевым транзистором с драйвера поступает
через этот трансформатор. Применяется синхронизация задающего генератора
строчными синхроимпульсами.
SONY
шасси RX 2
KV 27ХSTD (Пульт RM 635)

293
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
ИП ТВ формирует напряжения 135 В, 28 В, 15 В, 7 В.
Особенности схемного решения
Источник питания телевизора имеет дополнительный разделительный импульс-
ный трансформатор. Сигнал управления с драйвера на ключевой транзистор
поступает через этот трансформатор. Применяется синхронизация задающего
генератора строчными синхроимпульсами.
SONY
шасси VX/SS X4
KV 21VX1MT (Пульт RM 646)

294
Импульсные источники питания телевизоров

295
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
Схема электрическая принципиальная ИП ТВ SONY KV 27XSTD

296
Импульсные источники питания телевизоров
Схема электрическая принципиальная

297
ИП на ИМС IX1779CE, AN5900, TEA216x, TEA226x, μPC1394C
ИП ТВ SONY KV 21VX1MT

Устройство источников питания
Преобразователи на микросхемах STR-F6654, STR-M6529, STR-M6833 относятся к
схемам импульсных трансформаторных преобразователей, в которых силовой кас-
кад --- ведомый. В этом случае ключевой каскад используется просто как коммути-
рующий ключ, пропускающий или прерывающий ток через первичную обмотку
импульсного трансформатора. Все функции запуска, формирования, регулировки
ширины отпирающих импульсов управления, защиты и стабилизации берет на себя
Рис. 11.1. Упрощенная схема включения ИМС
STR F6654
схема управления, выпол-
ненная на основе микро-
схемы. Принцип работы
подобных устройств рас-
смотрен в главе 7 настоя-
щей книги на примере
преобразователей на мик-
росхемах STR-S6707,
STR-S6708, STR-S6709.
Микросхемы STR-F6654,
STR-M6529, STR-M6833
представляют собой гиб-
ридную микросборку, в
которую входит как вы-
ходной мощный силовой
ключевой полевой транзи-
стор, так и микросхема
ШИ-регулятора с задаю-
щим генератором и эле-
ментами обвязки.
На рис. 11.1 приведена уп-
рощенная схема включения
микросхемы STR-F6654.
Напряжение питания на
микросхему (на вывод 4)
подается через цепь запус-
ка RСМ, а в установившем-
ИП на ИМС STR F6654,
STR M6529, STR M6833
ГЛАВА 11

299
ИП на ИМС STR F6654, STR M6529, STR M6833
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхемах STR-F6654, STR-M6529, STR-M6833.
ИП ТВ формирует напряжения 110 В (115 В), 24 В, 12 В.
Особенности схемного решения
Особенностью схемы является применение отдельных оптронов для гальванической
развязки цепей стабилизации выходного напряжения и включения рабочего режима.
GOLDSTAR
шасси MC 83A
CF 21D70M
ся режиме --- с выхода дополнительного выпрямителя VD1, RП1, CФ2. На вывод 1
микросхемы подается напряжение обратной связи, стабилизирующее выходное
напряжение источника питания. Напряжение обратной связи формируется на
микросхеме IC3, содержащей источник опорного напряжения и усилитель ошиб-
ки. Для гальванической развязки цепей предназначен оптрон IC4.
Кроме того, на этот же вывод через резистор RТ поступает сигнал, пропорцио-
нальный току истока выходного ключевого транзистора с датчика тока RИЗМ.
Для переключения источника в дежурный режим предназначен оптрон IC2.

300
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ GOLDSTAR CF 21D70M

301
ИП на ИМС STR F6654, STR M6529, STR M6833
ИП ТВ формирует напряжения 115,5 В, 30 В, 14 В, 12 В, 8 В, 5 В. Особенностью
схемы является применение одного оптрона для переключения источника питания
из рабочего в дежурный режим и обратно без функций стабилизации выходных
напряжений и второго оптрона для стабилизации выходных напряжений.
GOLDSTAR
шасси MC 84A
CF 20/21F60/80
CF 14/20/21/K50/52E/X
CF 14/16/20/21S10E/X/12E
ИП ТВ формирует напряжения 135 В, 24 В, 9 В, 5 В и 5 В дежурного режима.
Особенностью схемы является применение отдельного импульсного источника
питания 5 В дежурного режима и включение сетевого выпрямителя источника
главного питания с помощью реле.
SONY
шасси FE 1
KV 25/29C5
KV 29X5
Пульт RM 883

302
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SONY KV 25/29C5A (начало)

303
ИП на ИМС STR F6654, STR M6529, STR M6833
Схема электрическая принципиальная ИП ТВ SONY KV 25/29C5A (окончание)

304
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ GOLSTAR CF 20/21F60/80

305
ИП на ИМС STR F6654, STR M6529, STR M6833
Panasonic TX 28/32WG25C
ИП ТВ вырабатывает постоянные напряжения 140 В, 26 В, 12 В, 9 В, 5 В.
Особенности схемного решения
Особенностью схемы является ограничение тока зарядки конденсатора фильтра
сетевого выпрямителя, применение управляемого выпрямителя. ИП дежурного
режима выполнен на отдельном силовом трансформаторе Т802 по традиционной
схеме (на схеме не показан). Сетевой выпрямитель источника главного питания
коммутируется с помощью реле.

306
Импульсные источники питания телевизоров
Схема электрическая принципиальная

307
ИП на ИМС STR F6654, STR M6529, STR M6833
ИП ТВ Panasonic TX 28/32WG25C

308
Импульсные источники питания телевизоров
Panasonic
шасси M18M
TX 29/33GF85T
ИП ТВ вырабатывает постоянные напряжения 140 В, 25 В, 14 В, 9 В, 5 В.
Особенности схемного решения
Особенностью схемы является устройство ограничения тока зарядки конденсато-
ра фильтра сетевого выпрямителя и применение управляемого выпрямителя.
Источник питания дежурного режима выполнен на отдельном силовом транс-
форматоре. Сетевой выпрямитель источника главного питания коммутируется с
помощью реле.

309
ИП на ИМС STR F6654, STR M6529, STR M6833
ИП ТВ вырабатывает постоянные напряжения 140 В, 30 В, 12 В, 9 В, 5 В.
Особенностью схемы является устройство ограничения тока зарядки конденсатора
фильтра сетевого выпрямителя и применение управляемого выпрямителя. Источник
питания дежурного режима выполнен на отдельном силовом трансформаторе. Сете-
вой выпрямитель источника главного питания коммутируется с помощью реле.
Panasonic
шасси M18
TX 29GF35T

310
Импульсные источники питания телевизоров
Схема электрическая принципиальная

311
ИП на ИМС STR F6654, STR M6529, STR M6833
ИП ТВ Panasonic TX 29/33GF85T

312
Импульсные источники питания телевизоров
Схема электрическая принципиальная

313
ИП на ИМС STR F6654, STR M6529, STR M6833
ИП ТВ Panasonic TX 29GF35T (начало)

314
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ Panasonic TX 29GF35T (окончание)

Устройство источников питания
Преобразователи на микросхеме MC44603P относятся к схемам импульсных
трансформаторных преобразователей, в которых силовой каскад --- ведомый. В
этом случае ключевой каскад используется просто как коммутирующий ключ,
пропускающий или прерывающий ток через первичную обмотку импульсного
трансформатора. Все функции запуска, формирования, регулировки ширины
отпирающих импульсов управления, защиты и стабилизации берет на себя схема
управления, выполненная на основе микросхемы. Принцип работы подобных
устройств рассмотрен в главе 7 настоящей книги на примере преобразователей
на микросхемах STR-S6707, STR-S6708, STR-S6709.
В схемы управления, реализованные на микросхемах MC44603P, входят:
задающий генератор RC-типа;
узел «мягкого» запуска;
формирователь импульсов управления малой длительности (режим STANDBY);
узел сравнения входного напряжения с внутренним опорным;
узел формирования сигнала синхронизации (управления шириной выходного
импульса);
схема защиты преобразователя от перенапряжения и защиты от критических
токов;
схема логики, обеспечивающая формирование управляющих импульсов в за-
висимости от сигналов, поступающих от вышеперечисленных узлов;
драйвер, формирующий выходной сигнал требуемого уровня и формы;
узел формирования и мониторинга напряжения питания узлов микросхемы.
На рис. 12.1 приведена упрощенная схема включения микросхемы MC44603P.
При включении питания напряжение с сетевого выпрямителя поступает на
выходной каскад преобразователя и через цепь запуска RСМ1, RСМ2, VDОГР на
вывод 1 микросхемы, где оно обеспечивает питание схемы «мягкого» запуска и
других узлов, ответственных за включение преобразователя. В рабочем режиме
напряжение питания на микросхему поступает с вспомогательного выпрямителя
VDВ1, CФ2. Для стабилизации выходных напряжений используется обратная
ИП на ИМС МС44603Р
ГЛАВА 12

316
Импульсные источники питания телевизоров
связь с делителя RОС1, RОС2 на вывод 14 микросхемы. Частота задающего
генератора определяется внешними элементами RГ, CГ, подключенными к выво-
дам 10 и 15 микросхемы. Для ограничения тока выходного транзистора исполь-
зуется датчик тока RИЗМ. Напряжение с датчика тока подается на вывод 7
микросхемы. Микросхема МС44603 допускает внешнюю синхронизацию, для
этих целей предназначен вывод 9. Конденсатор СМС, подключенный к выводу 11,
обеспечивает «мягкое» включение преобразователя.
Рис. 12.1. Упрощенная схема включения ИМС МС44603Р

317
ИП на ИМС МС44603Р
PHILIPS
шасси L7.1A/AA
14PT 118A/50B/67R/94R,
14PT 133A/162R,
20PT 132/75R и др.
Источник питания телевизоров
PHILIPS 14PT-118A/50B/67R/94R,
PHILIPS 14PT-132A/50B/50R/75R,
PHILIPS 14PT-133A/162R,
PHILIPS 14PT-138A/54R/54M/59T/67R/71R/74R/75R/93S,
PHILIPS 20PT-188A/50R/67R/73R,
PHILIPS 20PT-132A/75R,
PHILIPS 20PT-133A/62R,
PHILIPS 20PT-137A/62R,
PHILIPS 20PT-138A/50R/54R/58H/58R/67R/71R/73R/74R/75R/94R/97R
(шасси L7.1A/AA) вырабатывает постоянные напряжения 95 В, 10/14 В, 10 В и 5 В.
Особенности схемного решения
Остальные напряжения питания телевизора формируются на обмотках выходного
трансформатора строчной развертки.
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхеме MC44603P.

318
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ
PHILIPS 14PT 118A (шасси L7.1A/AA)

Устройство источников питания
Источники питания содержат элементы помехоподавляющих фильтров (ППФ),
устройств размагничивания кинескопов (УРК), выпрямителей сетевых напряже-
ний (СВ), импульсных преобразователей напряжений [ИМС с цепями обеспече-
ния ее функционирования и импульсным трансформатором (ИТ)], выпрямите-
лей вторичных импульсных напряжений.
Функциональная схема источника питания на ИМС STR54041, либо на подоб-
ных ей ИМС STR56041, STR58041, STR59041 приведена на рис. 13.1.
Рис. 13.1. Функциональная схема источника питания на микросхеме STR54041
Источники питания на ИМС
STR54041, STR56041,
STR58041, STR59041
ГЛАВА 13

320
Импульсные источники питания телевизоров
Сетевое напряжение через ППФ поступает на мостовой выпрямитель и в УРК.
Выпрямленное напряжение через первичную обмотку ИТ подается на ключевой
каскад, выполненный на высоковольтном транзисторе. Этот транзистор (VT3)
находится внутри ИМС. В цепи эмиттера ключевого каскада имеется датчик
тока (измерительный резистор RИЗМ). Для управления ключом служит каскад
управления (драйвер) VT2.
ИМС обеспечивает работу преобразователя в режиме стабилизации выходных
напряжений при изменении сетевого напряжения. Для этого ИМС имеет схему
сравнения (каскад на транзисторе VT1) и источник опорного напряжения (VDОП).
Устройство и принцип действия цепей преобразователя
Автогенератор. Автогенераторный каскад построен на транзисторе VT3 ИМС IC1
и работает по принципу блокинг-генератора.
При подаче напряжения питания через RСМ начинает протекать небольшой ток
базы ключевого каскада КК (VT3). Это приводит к появлению тока коллектор-
эмиттер КК и возникновению ЭДС во вторичных обмотках и обмотке ПОС
импульсного трансформатора ИТ. ЭДС положительной обратной связи имеет по-
лярность, показанную на рис. 13.1, поэтому начинается заряд конденсатора ССВ.
Ключ КК быстро открывается до насыщения. Ток базы КК и заряда ССВ ограничива-
ется резистором RСВ. Конденсатор ССВ заряжается в указанной на схеме полярности.
Когда ССВ зарядится, и ток базы КК уменьшится настолько, что начнет уменьшать-
ся ток коллектор-эмиттер, полярность ЭДС ПОС изменится на противоположную.
При этом к базе ключа КК оказывается приложенным запирающее напряжение.
Транзистор КК быстро запирается до отсечки коллекторного тока. В таком состо-
янии он будет находиться до того момента, пока за счет перезаряда не уменьшится
напряжение конденсатора ССВ, снова изменится полярность ЭДС, и начнет проте-
кать ток заряда ССВ через переход база-эмиттер КК. Блокинг-процесс повторится.
Обмотке ПОС на рис. 13.1 соответствует обмотка 3-4 ИТ.
Цепь запуска обеспечивается резистором RСМ и формирует начальное смещение
на базе транзистора VT3 микросхемы IC1, необходимое для возникновения
автогенерации за счет ПОС. Токи схемы запуска малы и не могут вызвать
критических режимов работы VT3 даже при КЗ во вторичных цепях или межвит-
ковых замыканиях ИТ.
Цепь ПОС обеспечивает работу преобразователя в режиме автогенерации. В нее
входят RСВ, CСВ, VDОТКР и обмотка 3-4 ИТ.
Цепь ПОС обеспечивает импульс базового тока, необходимый для получения
требуемой выходной мощности преобразователя, только после «раскачки» авто-
генератора и только за счет энергии, накопленной в импульсном трансформато-
ре ИТ. Потому при КЗ в цепях вторичных выпрямителей «срывается» автогене-
рация и преобразователь не выходит из строя.
Диод VDОТКР обеспечивает постоянство отпирающего базового тока VT3, шунти-
руя цепь ССВ, RСВ в прямом направлении и ограничивает величину обратного
напряжения при запирании.

321
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Каскад управления (драйвер). Управление количеством запасенной в трансфор-
ма-торе ИТ энергии, а значит и величиной выходных напряжений, осуществляется
за счет управления запиранием и работы цепи ПОС.
Управляя моментом замыкания ключа управления КУ (на рис. 13.1 ключу КУ
соответствует транзистор VT2), можно изменять длительность базового импуль-
са, отпирающего транзистор VT3, т.е. время протекания тока от источника
питания через первичную обмотку ИТ и коллектор-эмиттер VT3. Таким образом
схема управления позволяет регулировать выходное напряжение.
В фазе запирания, за счет работы цепи ПОС, схема управления в нужный
момент (во время заряда ССВ, но до начала запирания, за счет собственного
блокинг-процесса) с помощью ключа КУ (VT2) шунтирует переход база-эмит-
тер транзистора VT3, уменьшая ток базы VT3, протекающий за счет заряда ССВ
(см. рис. 13.1). Это приводит к уменьшению тока коллектора VT3 и изменению
полярности ЭДС. Знаки ЭДС в цепи ПОС при этом будут соответствовать
приведенным на рис. 13.1. При этом транзистор VT3 запирается раньше завер-
шения полупериода собственных колебаний. Сигналом управления для драйвера
является выходной сигнал схемы стабилизации.
Схема токовой защиты (токового управления), построенная на транзисторе VT4
(см. рис. 13.1), служит для запирания VT3 в случае достижения тока максималь-
ной рабочей величины. Для измерения тока обычно используют датчик тока
(резистор RИЗМ величиной 0,5...1 Ом на рис. 13.1).
Так как после отпирания VT3 ток через этот транзистор линейно нарастает,
пропорционально его величине нарастает и падение напряжения на датчике тока
RИЗМ. В момент, когда это напряжение превысит напряжение отпирания изме-
рительного узла ИУ, транзистор ИУ (VT4) открывается и шунтирует переход
база-эмиттер VT3. Ток в цепи коллектора VT3 начнет уменьшаться, полярность
ПОС изменится на противоположную, и произойдет быстрое запирание VT3.
Схема стабилизации, построенная на транзисторе VT1 (см. рис. 13.1), сравнивает
напряжение вспомогательной обмотки 1-2 ИТ с опорным напряжением стабилитрона
VDОП и изменяет сигнал управления драйвером VT2 в сторону уменьшения ошибки.
Это осуществляется в режиме широтно-импульсной модуляции --- при увеличении
выходного напряжения ширина отпирающего VT3 импульса уменьшается, и наоборот.
Транзистор VT1 используется в качестве компаратора,
который сравнивает опорное напряжение на стабили-
троне VDОП с частью измеряемого напряжения с делите-
ля R1, R2. В режиме стабилизации напряжения на выво-
де 1 относительно вывода 4 составляет 41 В, что отражено
в названии микросхем (последние две цифры).
Для питания схемы стабилизации используется вспо-
могательный выпрямитель VDВ, CВ, подключенный
к обмотке 1-2 ИТ. Это же напряжение подается на
делитель в качестве сравниваемого сигнала общей
стабилизации. При необходимости изменять выход-
ное напряжение преобразователя, параллельно ос-
новному делителю может подключаться вспомога-
тельный (см. рис. 13.2).
Рис. 13.2. Подключение
дополнительного делителя

322
Импульсные источники питания телевизоров
Принципиальные схемы источников питания
В данной главе рассмотрены наиболее часто применяемые схемные решения,
которые используются при создании импульсных источников питания на мик-
росхемах STR54041, STR56041, STR58041, STR59041.
AIWA
TV C141,
TV C201
ИП ТВ вырабатывает постоянные напряжения 115 В, 56 В, 18 В, 15 В, 12 В, 5 В.
ИП ТВ формирует следующие питающие напряжения: 115 В, 24 В, 12 В.
Напряжение 5 В формируется от отдельного источника с собственным маломощ-
ным понижающим трансформатором, подключенным к разъему Р802. Остальные
напряжения питания, в том числе 12 В и 24 В, формируются из напряжений
вторичных обмоток строчного трансформатора. В дежурном режиме основной
источник отключается от питающей сети 220 В 50 Гц по команде процессора
управления телевизором. Для коммутации этого напряжения используется реле,
расположенное на плате транскодера SECAM-PAL.
GOLDSTAR
шасси PC 05X2
CKT 4442B,
CKT 9322B

323
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Схема электрическая принципиальная ИП ТВ AIWA TV C141, AIWA TV C201

324
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ GOLDSTAR CKT 4442B, CKT 9322B

325
ИП на ИМС STR54041, STR56041, STR58041, STR59041
JVC
C 140MU
ИП ТВ вырабатывает постоянные напряжения 115 В, 30 В, 15,3 В, 9 В, минус 30 В.
Остальные напряжения формируются на обмотках выходного трансформатора строч-
ной развертки. В источнике питания применяется регулируемый выпрямитель,
который выполнен на тиристоре D944, управляемым каскадом на транзисторе Q941.
Напряжение включения тиристора определяется подстроечным резистором R944
DOUBLE RECT SW CONTROL и напряжением пробоя стабилитрона D943. Осо-
бенностью ИП является синхронизация его работы строчными импульсами.
ИП ТВ вырабатывает постоянные напряжения 116 В, 15,2 В. Остальные напряжения
формируются на обмотках выходного трансформатора строчной развертки. Регулиру-
емый выпрямитель источника питания выполнен на тиристоре D005, управляемым
каскадом на транзисторе Q001. Напряжение включения тиристора определяется под-
строечным резистором R006 DOUBLE RECT SW CONTROL и напряжением пробоя
стабилитрона D003. Особенностью ИП является синхронизация его работы строчны-
ми импульсами.
JVC
шасси KY
C 14M1

326
Импульсные источники питания телевизоров
Схема электрическая принципиальная

327
ИП на ИМС STR54041, STR56041, STR58041, STR59041
ИП ТВ JVC C 140MU

328
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ JVC C 14M1 (шасси KY)

329
ИП на ИМС STR54041, STR56041, STR58041, STR59041
ИП ТВ вырабатывает постоянные напряжения 116 В и 15,2 В. Остальные напря-
жения формируются на обмотках выходного трансформатора строчной развертки.
Особенностью данного источника питания является синхронизация его работы
строчными импульсами.
JVC
шасси KY
C 14Т1
ИП ТВ вырабатывает постоянные напряжения 116 В, 32 В, 15 В, 14 В, 5,6 В.
Регулируемый выпрямитель блока питания выполнен на тиристоре D944, уп-
равляемым каскадом на транзисторе Q941. Напряжение включения тиристора
определяется подстроечным резистором R944 DOUBLE RECT и напряжением
пробоя стабилитрона D943.
JVC
шасси CZ
C 14Z
C 14W

330
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ JVC C 14T1 (шасси KY)

331
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Схема электрическая принципиальная ИП ТВ JVC C 14Z, C 14W (шасси CZ)

332
Импульсные источники питания телевизоров
JVC
C 210MU
ИП ТВ формирует следующие питающие напряжения: 115 В, 30 В, 15 В, 9 В,
минус 30 В. Остальные напряжения питания, в том числе для питания микро-
схем телевизора и для питания оконечного усилителя кадровой развертки, фор-
мируются из напряжений вторичных обмоток строчного трансформатора.
В дежурном режиме цепь питания оконечного усилителя строчной развертки и
УМЗЧ отключаются от вторичных выпрямителей источника питания по команде
процессора управления телевизором. Для коммутации этих напряжений исполь-
зуются транзисторные ключи Q923, Q920.

333
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Схема электрическая принципиальная ИП ТВ JVC C 210MU (начало)

334
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ JVC C 210MU (окончание)

335
ИП на ИМС STR54041, STR56041, STR58041, STR59041
JVC
шасси KY
C 21Т1
ИП ТВ формирует следующие питающие напряжения: 115 В, 20,7 В, 16 В.
Остальные напряжения питания, в том числе для питания микросхем телевизора
и для питания оконечного усилителя кадровой развертки, формируются из на-
пряжений вторичных обмоток строчного трансформатора. в дежурном режиме
цепи питания оконечного усилителя строчной развертки и УМЗЧ отключаются
от вторичных выпрямителей источника питания по команде процессора управле-
ния телевизором. Для коммутации этих напряжений используются транзистор-
ные ключи, расположенные на главной плате.
Схема коммутации питающих напряжений ТВ JVC С 21T1

336
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ JVC C 21T1

337
ИП на ИМС STR54041, STR56041, STR58041, STR59041
ИП ТВ подобен источнику питания телевизора JVC C-21Т1 и формирует следу-
ющие питающие напряжения: 115 В, 20,7 В, 16 В. Остальные напряжения
питания, в том числе для питания микросхем телевизора и для питания оконеч-
ного усилителя кадровой развертки, формируются из напряжений вторичных
обмоток строчного трансформатора.
JVC
C 21M1
ИП ТВ формирует следующие питающие напряжения: 116,5 В, 32 В, 19,9 В,
15 В, 5,5 B. Остальные напряжения питания, в том числе для питания микросхем
телевизора и для питания оконечного усилителя кадровой развертки, формируют-
ся из напряжений вторичных обмоток строчного трансформатора.
JVC
C 21Z

338
Импульсные источники питания телевизоров

339
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Схема электрическая принципиальная ИП ТВ JVC C 21Z

340
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ JVC C 21M1

341
ИП на ИМС STR54041, STR56041, STR58041, STR59041
ORION
COLOR 519DK, COLOR 683DK
COLOR 553 (OTAKE 5522VT)
ИП ТВ построены по близким друг к другу принципиальным схемам.
Импульсный источник питания телевизора ORION COLOR 553 (идентичный
источник имеет телевизор OTAKE 5522VT) формирует следующие питающие
напряжения: 110 В, 14 В, 12 В.
Импульсный источник питания телевизора ORION COLOR 683DK формирует
питающие напряжения: 125 В, 14 В, 12 В.
Импульсный источник питания телевизора ORION COLOR 519DK формирует
питающие напряжения: 103 В, 12 В, 10 В.
Остальные напряжения питания (кроме напряжения 5 В), в том числе для
питания оконечного усилителя кадровой развертки, формируются из напряже-
ний вторичных обмоток строчного трансформатора.

342
Импульсные источники питания телевизоров

343
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Схема электрическая принципиальная ИП ТВ ORION COLOR 553

344
Импульсные источники питания телевизоров

345
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Схема электрическая принципиальная ИП ТВ ORION COLOR 683DK

346
Импульсные источники питания телевизоров

347
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Схема электрическая принципиальная ИП ТВ ORION COLOR 519DK

348
Импульсные источники питания телевизоров
ИП ТВ формирует следующие питающие напряжения: 150 В, 32 В, 28 В, 16 В, 12 В.
Питание устройства управления в дежурном режиме обеспечивается от вспомо-
гательного источника питания 5 В с маломощным понижающим трансформато-
ром Т1201. В дежурном режиме основной источник отключается по команде
процессора управления телевизором. Для выключения преобразователя исполь-
зуется транзисторный ключ.
Panasonic
шасси ALPHA 4
TX 25/28C1CP
TX 25/28X1CP/BC
Panasonic
шасси Z4
TX 21M1
ИП ТВ формирует следующие питающие напряжения: 108,5 В, 30 B, 18 В, 16 В,
12 В. Напряжение 25 В для питания усилителя кадровой развертки, формируется
с выхода строчного трансформатора. Питание устройства управления в дежурном
режиме обеспечивается от вспомогательного источника питания 5 В с маломощ-
ным понижающим трансформатором Т1201.

349
ИП на ИМС STR54041, STR56041, STR58041, STR59041
Схема электрическая принципиальная ИП ТВ Panasonic TX 25X1CP/BC

350
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ Panasonic TX 21M1

351
ИП на ИМС STR54041, STR56041, STR58041, STR59041
ИП ТВ формирует следующие питающие напряжения: 115 В, 17 В, 7 В. Напря-
жение для питания усилителя кадровой развертки и напряжение 12 В для
питания ИМС формируется с выхода строчного трансформатора.
SONY
шасси BE1
KV M14D, KV M16D,
KV M19D, KV M19DT
Пульт RM 658

352
Импульсные источники питания телевизоров
Схема электрическая принципиальная ИП ТВ SONY KV M14D (RM 658)

Глава посвящена секретам ремонта ИМПУЛЬСНЫХ ИСТОЧНИКОВ ПИТАНИЯ
ТЕЛЕВИЗОРОВ. Написанию данной главы предшествовал большой поток элек-
тронных писем на сайт Михаила Рязанова www.telemaster.ru от радиолюбителей и
профессионалов-телемастеров со всего мира c просьбой помочь решить проблемы
с ремонтом или с рассказом о том, как были решены ими проблемы ремонта. На
сайте была открыта рубрика «Секреты ремонта» с постоянным обновлением мате-
риалов, а также форум, где можно задать вопрос или обменятся мнением с коллега-
ми. Все СЕКРЕТЫ были собранны и обработаны интернет-проектом www.telema-
ster.ru. Вышли из печати и три книги «1001 секрет телемастера», вобравшие в себя
все наиболее интересное по телеремонту. Они уже успели стать бестселлерами.
Основная особенность в том, что эти СЕКРЕТЫ не выдуманы и не «взяты с по-
толка», как это часто бывает при написании подобных книг. Дефекты реально при-
сутствовали в аппаратах, поступивших на ремонт частным мастерам и в авторизи-
рованные сервисные центры по всей России и за рубежом. Описаны симптомы, ме-
тоды борьбы, даны рекомендации. Рассмотрим основные неисправности и методы
их устранения.
AMCOL
C2001. Неисправность: сильно завышены и не регулируются выходные напряжения
блока питания. Причина — диоды D604, D605, D606 (пробиваются под напряже-
нием). При восстановлении обязательно заменить все электролитические конден-
саторы в блоке питания (кроме сетевого). Транзисторы ключа дежурного режима
выходят из строя при изменении их емкости всего на 10...15%.
C2101. Неисправность: блок питания выдает завышенное напряжение. Проверить
и при необходимости заменить R612 (12 Ом).
AKIRA
CT-25DS9. Неисправность: телевизор не включается. Вторичные цепи блока пи-
тания исправны. Отсутствует напряжение питания микросхемы IC601 STR6656 на
4-й ножке. Причина: обрыв R603 (220 кОм).
ГЛАВА 14
250 секретов ремонта
импульсных источников питания

354
Импульсные источники питания телевизоров
CT-2155. Неисправность: неисправный блок питания . Со слов владельца , теле-
визор перед поломкой стал иногда отключаться. При вскрытии обнаружилась
вздутая емкость по питанию строчной, MC44604P без признаков жизни, вместо
тиристора Q810 воткнули 2SA1013. После замены MC44604P и конденсатора блок
питания выдавал +10 В. Иногда он запускался на несколько секунд до рабочего
напряжения. Причина оказалась в чип-резисторе R809 (1 кОм). При прогреве
паяльником олово сошло с одной стороны резистора и больше не прилипло. После
установки обычного резистора блок питания стал нормально выходить на рабочий
режим. Так как в продаже не нашел тиристора MCR22-6, установил MCR100-6.
После ремонта блок питания выдавал 114,8 В в рабочем режиме и 13,3 В в дежурном
режиме.
AMSTRAD
CTV3028N. Неисправность: вышел из строя предохранитель и выходной тран -
зистор блока питания BUZ90AF. После замены транзистора он снова сгорает .
Причина: неисправен резистор R108 (270 кОм).
AMTEL
20 (ROZEC). Неисправность: индикатор дежурного режима гаснет , а блок
питания не запускается. Обрыв резистора R108 (270 кОм) в блоке питания.
Находится в районе оптопары.
AIWA
TV C-141. Неисправность: при включении телевизора изображение мерцает , пла-
вают настройки, питание завышено. Напряжение развертки не 115 В, а 140 В.
Причина — высох конденсатор С814, емкость упала с 22 мкФ до 7 мкФ. И еще со-
ветую попутно заменить С812 (33 нФ).
TV-14/20/2102KE. Неисправность: не включается, светодиод ST-BY светится.
Причина: полностью высох конденсатор C813 (22 мкФ×63 В) в обвязке STR6307.
TV-1402, TV-2002, TV-2102. Неисправность: в блоке питания вместо 112 В
напряжение занижено до 90 В. Проверить и при необходимости заменить: C814,
R808, D803.
TV-1402, TV-2002, TV-2102. Неисправность: телевизор не включается.
Выявлена причина — обрыв резисторов R803 и R804 (220 кОм).
TV-2002 KE. Неисправность: проблема с включением от пульта . Телевизор мож-
но включить сетевой кнопкой, и он будет работать нормально во всех режимах. Но
как только переведешь в дежурный режим, блок питания начинает стрекотать, све-
тодиод не светится. Так как на коллекторе Q823 уменьшается напряжение с 8 В до
1,3 В. С пульта телевизор не включишь, хотя если замкнуть на сетевом выключате-
ли контакты RESET, то телевизор нормально включается. Данную неисправность
вызвал оборванный резистор R822 (15 Ом) на коллекторе Q821 в блоке питания.
TV-C141KER, TV-C201KER. Дополнительная информация по микросхеме IC801
блока питания. Микросхема в блоке питания IC801 в данном телевизоре должна

355
250 секретов ремонта импульсных источников питания
стоять обязательно с индексом «A»: STR58041A. Только она умеет понижать вто-
ричные напряжения в дежурном режиме (ДР). Иначе в ДР на IC804 M78L05 по-
ступит 60 В. Хотя, если не использовать ДР (изъяв из схемы Q803), то можно при -
менить и STR58041 без индекса «А».
TV-C141KER, TV-C201KER. Информация по работе и неисправностям блока
питания. Из-за высыхания C815, C813 по 100 мкФ×25 В (включены последова-
тельно) и C814 22 мкФ×50 В (первичка) блок питания идет в разнос. При этом мо-
гут выйти из строя STR58041A, резисторы запуска R807, R808 по 100 кОм и Q802
2SC2061. Но главная неприятность в схеме формирования +5 В для питания цен -
трального процессора в дежурном режиме. Транзистор Q803 2SA935 коммутирует
напряжение с дополнительной обмотки (выв. 13) ТПИ на IC804 78L05. В рабочем
режиме он закрыт. 78L05 запитывается от источника +18 В (D812). В дежурном
режиме, когда +B (+115 В) и другие вторичные напряжения должны быть сниже-
ны, по сигналу с процессора (выв. 38) через Q804 2SC3467 и диод оптрона IC802
PC111 транзистор Q803 открывается, подавая питание на 78L05. Во время разноса
у Q803 пробивается (или течет) переход э-к, а напряжение с дополнительной об-
мотки (а это +60 В даже при нормальном ИП) поступает на вход 78L05. Она взры-
вается, успевая выдать вольт пятнадцать. В результате, в лучшем случае , страдает
EEPROM 93C46 (течь по питанию), в худшем — и процессор TMP47C837N-U412.
Совет: при ремонте внимательно отследить указанные цепи. В цепи +60 В может
быть оборванным интегральный предохранитель и увеличивший свой номинал
R815 (22 Ом 1 Вт). Подчеркну, что Q803, оптрон и Q804 нужны только для дежур-
ного режима. Причем диод в оптроне запитывается базовым током Q803! Полезно
также защитить IC804 M78L05 стабилитронами по входу и выходу.
TV-C141KER, TV-C201KER. Неисправность: горит сетевой предохранитель .
КЗ по входным цепям нет. После замены предохранитель может не сгореть, какое-
то время телевизор поработает. Потом все повторяется. Неисправен терморези-
стор в системе размагничивания TH801 PA4A5180B270.
TV-C141KER, TV-C201KER. Неисправность: сгорел блок питания . Завышены
вторичные напряжения. Блок питания может не запускаться . После очередного
восстановления блока питания (до этого выходил из строя трижды) вторичные на-
пряжения завышены: вместо +115 В на выходе +170 В. В блоке питания погорело
все, что можно: STR58041, транзисторы, резисторы обвязки. Причина — неисправ-
ный конденсатор С812 (33 нФ). При выпаивании и проверке на приборе Voltcraft
VC665 он определяется как нормальный конденсатор. После замены +115 В норме.
VX-T1000MK3. Неисправность: при включении блок питания кратковременно
запускается и сразу уходит в защиту. Вероятная причина — обрыв (или обрыв в
процессе работе) резистора запуска 1 МОм на 5-ю ногу STK73907.
VХ-Т1400, VX-T2020. Неисправность: включается с пятой-шестой попытки, ра-
ботает несколько секунд и отключается. Блок питания собран на IC501 STK730-080.
Напряжение на строчную развертку подается через ключ Q509 2SC4160. Хотя сигнал
управления на ключ поступает, открываться он не желает, хотя и исправен. При проверке
режимов замечено завышение выходных напряжении (120 В вместо 103 В) и повышенные
пульсации. Дефектным оказался электролит С515 (10 мкФ×100 В) в обвязке STK.

356
Импульсные источники питания телевизоров
AKAI
CT-1407D. Неисправность: завышено 115 В. Совет: заменить R911 (12 Ом).
CT-1407DT. Неисправность: блок питания выдает завышенное напряжение 115 В.
Рекомендую проверить и при необходимости заменить резистор R911 (12 Ом).
CT-2015DK. Неисправность: блок питания «не держит нагрузку». Из ТПИ
слышно потрескивание. Неисправен конденсатор С817 (100 мкФ×25 В), под-
ключенный к выводу 6 IC801 TDA4601.
CT-2107. Неисправность: телевизор не включается. Блок питания «шкварчит» ,
выходные напряжения занижены в два раза . При подключении к телевизору моду-
ля МП 3-3 все работает нормально. Неисправность в фильтрующем конденсаторе
C406 (220 мкФ×25 В).
CT-2107D. Информация о том , к чему может привести потеря емкости в БП с
последующим некомпетентным ремонтом . Телевизор попадает на ремонт после
двух мастерских с диагнозом пробой ТДКС, причем уже третий ТДКС. Тут неволь-
но задумаешься. То, что изначально был виноват БП (высохший электролит) — это
было понятно, умельцы вместо предохранительных резисторов почти гвозди поста-
вили. Однако и после полной реанимации продолжал гореть резистор 10 кОм — от
7-й ноги ТДКС (позиционный R424). После замены ТДКС через некоторое время
все повторялось. А причина оказалась в следующем: при заблокированных предо-
хранительных цепях БП выдавал на строчную более 200 В. Соответственно, воз-
росли и все вторичные напряжения, в том числе и фокусирующее. В разряднике
на плате кинескопа произошел пробой, причем так, что образовалась проводящая
дорожка. Но разрядник закрыт крышкой, и этого «безобразия» совершенно не
видно. А т.к. дымил очень сильно горящий резистор на плате, то и носом пробой
не сразу заметишь. Совершенно случайно в темноте увидел слабо светящийся след
в разряднике. Пришлось менять панельку, в этих цепях зачищать и изолировать
бесполезно — пробьет опять.
CT-2107D. Неисправность: напряжение питания плавает от 115 В до 150 В.
Отсутствует звук. Высох конденсатор в цепи питания 115 В С917 (100 мкФ×160 В).
После замены конденсатора напряжение стабилизировалось, и появился звук.
BROKSONIC
CTVG-5472. Неисправность: при заниженном напряжении питания сети (меньше
200 В) телевизор не включается. Причина оказалась в обрыве резистора R905.
BEKO
14``TV 84J. Неисправность: телевизор пришел с неисправным блоком
питания, сгорел предохранитель после диодного моста и R117 (4,7 Ом) в цепи
подпитки питания TDA4605-2 с ТПИ. Причина обнаружилась в ТПИ, обмотка
намагничивания оборвалась и входной вывод замкнул на обмотку стабилизации.
Вместо ТПИ 002220113 termal установил ТПИ 656-5 от HORIZONTа. Все отлично
заработало.

357
250 секретов ремонта импульсных источников питания
BEIJING
8303PS. Неисправность: строчный транзистор пробит и сгорел резистор R444
(1 Ом 0,5 Вт). Блок питания при нагрузке на лампочку не входит в нормальный
режим. После замены С826 (47 мкФ×50 В) блок питания запустился, но выдает за-
вышенные напряжения. Неисправен С815 (4,7 мкФ×50 В).
BUSH
1433, 2063NTX/A. Неисправность: телевизор не включается. Все полупрово-
дники в блоке питания проверены. Оборван один из резисторов R804 (820 кОм)
или R805 (330 кОм).
CONTEC
KT5145, KT8135. Неисправность: завышены выходные напряжения питания.
Заменить электролитические конденсаторы в первичных цепях блока питания.
Внимание: из-за этого дефекта у данных телевизоров может наблюдаться потеря
вакуума в кинескопе.
KT5145. Неисправность: телевизор не включается. Предохранитель и вторичные
цепи исправны. Совет: проверить резистор R504 (330 кОм).
KT8135. Неисправность: телевизор не включается. Предохранитель и вторичные
цепи исправны. Рекомендую проверить R501 и R502 (330 кОм).
CROWN
TV-B1332. Неисправность: блок питания выдает 200 В вместо 145 В.
Причина — находится в обрыве резистор R115 (27 кОм).
DAEWOO
20Q1T. Неисправность: при включении сгорает предохранитель F801 (4 A 250 В).
Проверка омметром не дала результата — короткого замыкания нигде нет. Вместо
предохранителя втыкаю лампу 200 Вт. Она ярко светит, а на плате вижу вспышку,
дымок. Виновник — конденсатор С804 (0,1 мкФ×250 В), стоящий параллельно ди-
оду моста. Конденсатор пробивался под напряжением.
20Q2. Неисправность: взорвался блок питания. Вырвало середину STR-S5707,
сгорели R806, R807, R804, наполовину выгорел демпферный C806 (470 пФ×2 кВ).
Первоначально предполагалось, что неисправность блока питания связана с C806.
Но после замены всех вышедших деталей блок питания делал 2-3 попытки запуска,
потом уходил в защиту от перегрузки. Подозрение пало на ТПИ, ведь прецеденты
с ТПИ в этой модели уже были. После выпайки и снятия пластмассового огражде-
ния с ТПИ обнаружился обрыв обмотки от 5-го вывода, выше пайки на сантиметр.
После устранения обрыва обмотки ТПИ блок питания нормально заработал.
21U3MTC. Неисправность: нет запуска блока питания. Проверить на обрыв
R803 и R804 (2,2 МОм).

358
Импульсные источники питания телевизоров
DMQ-2127. Неисправность: телевизор не включается. Неисправна микросхема
в блоке питания STR50103A. После замены микросхемы — растр сужен по гори-
зонтали, нарушена фокусировка. Напряжение на выходе БП составляет 80 В, вме-
сто положенных 103 В. После замены конденсаторов C830 (1 мкФ×160 В) в БП на-
пряжение в норме.
DMQ-2157. Неисправность: при включении начинает плавать выходное напря -
жение с блока питания, причем в сторону уменьшения с появлением складки по
кадрам. Постоянно усыхает электролит C830 (1 мкФ×160 В). Также в этой модели
часто отказывает UHF-диапазон тюнера. После пропайки гетеродинных катушек и
ближайших к ним заземлений, ухода частоты и пропаданий диапазона не было.
DMQ-2195 . Неисправность: неуверенный запуск блока питания. Со временем во-
обще прекращает запускаться. Неисправен конденсатор С808 (3900 пФ).
DMQ-2195. Доработка блока питания. Телевизор был рассчитан на Европу с ее
электросетью, но попал к нам. Особенно чувствуют разницу с Европой обладатели
этих моделей, проживающие в селах. Без ЛАТРов и сетевых стабилизаторов зимой,
да еще и вечерком, они могут только пощелкать релюшкой, давая команду с пуль-
та. Только и всего. Диапазон напряжений здесь заложен в пределе ~195...~250 В.
Заменяем резистор R814 (2,7 кОм) в обвязке TDA4601(5 pin) на 3,9 кОм. Теперь
ваш телевизор будет работать даже от ~140 В. Как, впрочем, ему и должно быть
положено!
DMQ-2195. Неисправность: не включается, горит сетевой предохранитель . При
проверке обнаружилось, что пробит 2SD1555 в блоке питания. Иногда вместе с
ним выходит из строя IC801 TDA4601. Если это просто «чудеса» электросети, то
замена новыми деталями решает проблему в 90% обращений клиентов. Но бывает
случаи, связанные с плохим качеством резисторов R802 или R803 (стоят последо-
вательно, номинал по 150 кОм 0,5 Вт). Уходит в обрыв обычно один из них. Даже
опытные мастера умудряются сжечь 2-3 транзистора. Потом теряются и, вставив
жучка, палят еще 2-3 мостика и кучку резисторов (3,3 Ом 10 Вт). А приходя в неис-
товство от такой (казалось бы) легко раньше поправимой неисправности, начина-
ют грешить на импульсный трансформатор блока питания T801. Совет: прозвоните
указанные резисторы — такое случается редко, но вред велик! Ваши эксперимен-
ты с БП на этом шасси чреваты потерей процессора и контроллера. Таким обра-
зом, цепь проверок до первого запуска становится такова: предохранитель, мост,
R831(керамика), С807 (150 мкФ×450 В), КЗ во вторичной цепи импульсного транс-
форматора, Q801 (2SD1555) и R802, R803. Не ленитесь тыкнуть тестером!
DMQ-2510TXT, процессор DW-167MN02 (C69527Y). Неисправность: на перед-
ней панели 2 светодиода моргают как на елочной гирлянде . Телевизор не включа-
ется. Обнаружено и устранено множество кольцевых микротрещин паек. После
пропайки телевизор снова не включается. В блоке питания необходимо заменить
конденсаторы в первичных цепях: 47 мкФ×16 В, 100 мкФ×16 В, 220 мкФ×35 В.
DTC-14V1M. Неисправность: телевизор после ремонта блока питания .
Произведена замена микросборки DPM001ITA, стабилитрона Z115 на резистор
2 MОм (с тремя точками), силового полевика Q801 2SK2677, резистора 0,27 Ом,
телевизор запустился. НО спустя несколько секунд после включения, когда накал

359
250 секретов ремонта импульсных источников питания
разогрелся и картинка засветилась, он переходит в дежурный режим. При прину -
дительном запуске все напряжения остаются, но телевизор всеравно отключается.
При уменьшении ускоряющего SCREEN он работает, но картинки не разглядеть.
Питание строки составляет 137 В, накал 4 В, все остальные напряжения — в норме.
Причиной данной неисправности явился резистор R808 (1,2 Ом 2 Вт), включенный
после блока питания в разрыв +133 В. При скачке тока он обрывался.
KR21E5. Неисправность: в дежурном режиме ТПИ издает булькающее-щелка-
ющий звук, вторичные напряжения меняются скачкообразно. Причина — не-
исправен конденсатор С650 (47 мкФ×25 В).
KR21U3T. Неисправность: телевизор не включился из дежурного режима. Вскрытие
показало, что вышел из строя выходной транзистор строчной развертки 2SC5386.
С блока питания поступало завышенное напряжение (160 В вместо 130 В). Замена
микросборки DPM001 TIA и транзистора 2SC5386 вернуло телевизор к «жизни».
EXQUISIT
CTV-7971. Неисправность: выбит выходной транзистор блока питания
S2055AF и строчный S2055AF (заменины на BU508AF). Причина — неисправный
конденсатор С151 (10 нФ×1600 В), стоящий около ТДКС.
ELDORADO
Шасси 11AK19E3. Неисправность: ИБП «цыкает», все выходные напряжения за-
нижены. Причина — обрыв конденсатора (47 мкФ×160 В) в ИБП.
ELECTRON
20UHC. Неисправнось: телевизор не включается, индикатор ST-BY горит.
Клиент сказал, что ТВ задымил. Напряжение питания +120 В в дежурном режиме
в норме. При включении ТВ напряжение падает до +40…+50 В, телевизор не
запускается. Проверил блок питания, нагрузив его лампочкой. Блок питания
не держит нагрузку. На выходе все те же +40…+50 В. Выявил, что неисправен
электролитический конденсатор (100 мкФ×160 В), стоящий в цепи питания +120 В.
Еще надо поменять и электролит (100 мкФ×50 В), стоящий в первичной цепи блока
питания, чтобы предотвратить вероятность наступления дефекта, проявляющегося
как завышенные выходные напряжения блока питания.
ELENBERG
29D77. Неисправность: нет запуска блока питания. При вскрытии телевизора
обнаружил, что взорвался STR-F6456, TA8427K, есть пробой выходного транзистора
строчной развертки. Все факты завышения вторичных напряжений блока питания
налицо. Резисторы токовые 0,22 Ом 1 Вт (2 штуки) на 4-й ножке STR разлетелись
на куски. Виновником сего «торжества» оказался резистор, который стоит впритык
к радиатору блока питания, он сильно греется, рядом С2482 не меньшего накала.
Резистор заменил на два наших 2 Вт. При обрыве из-за трещин в пайке этого
резистора, выжигается все в горячей части БП. По цепи + В заменил 2SС5148

360
Импульсные источники питания телевизоров
на 2SD1887, плюс кадровая. Вывод: если попался данный телевизор в ремонт,
необходимо пропаять греющиеся детали и заменить резистор на более мощный.
ERISSON
14GX37A. Неисправность: часто выходит из строя 2SD1710 в блоке питания.
После замены D1710 телевизор заработал. Но при замере оказалось, что напряже-
ние на вторичке 127 В, при норме 110 В, и не регулируется в меньшую сторону. К
тому же сильный разогрев 2SD1710, что и приводит к его периодическому пробою.
Неисправность заключалась в том, что резистор R552 изменил номинал с 100 кОм
до 132 кОм.
FUNAI
2000A MK7. Неисправность: телевизор не включается. Пробой лавинного
(аварийного) диода D245 R2M, сгорел интегральный предохранитель IP202 N20
на 0,8 А и транзистор Q504 2SB698. Рекомендуемая замена 2SA966. Пропаивая
2SA966, рекомендую ножки у транзистора оставлять как можно длиннее.
FUNAI шасси MK6-7-8. Неисправность: пробитый R2M и оборванный N20.
Менять их обязательно. А теперь о том, что не прозвучало. Если R2M не пробит ,
а модуль питания не запускается, то измерьте С-метром (прибор необходимый)
электролит 220 мкФ×6,3 В. Он будет нулем или около того. Запуск возможен лишь
при емкости выше 20 мкФ. Этот дефект встречается теперь не реже, чем 2SB698
(PNP 25 В, 0,7A, 0,6 Вт, 250 МГц).
TV-2000 MKII. Неисправность: телевизор не включается, не выходит из дежурного
режима. Причина возникала постепенно. После включения сетевой кнопки
приходилось ждать запуска. Время постоянно нарастало вплоть до бесконечности.
Причина оказалась в конденсаторе С169 (1 мкФ×50 В), который стоит между 5-м
выв. STK7348 и 6-м выв. трансформатора БП.
TV-2000 МКII. Неисправность: не запускается блок питания. Неисправен С169
(1 мкФ×160 В). Заменить.
TV-2000A MK-10. Типичная болезнь FUNAI с подобным блоком питания:
сгорают Q601 (2SC3866), Q602 (2SD737), D607 (стаб на 12 В). При замене часто
происходит повтор , иногда через месяц-два, иногда — немедленно. Как удалось
выяснить, причина этого — Q603 марки 2SC3198 или 2SC3199. Тестером звониться
как исправный, но при измерении h21 разница у нового и неисправного достигает
от 3 до 10 раз. Меняю эти транзисторы у всех FUNAI, т.к. c каким бы дефектом
телевизоры ни поступили, все равно ни одного совершенно нормального не
выявил. Интересно, что в тех телевизорах, где в качестве ключевого транзистора
вместо биполярного стоит полевой 2SK1464 или 2SK2320, сгорает только сетевой
предохранитель.
TV-2000A MK5. Неисправность: не включается из дежурного режима, при
этом блок питания издает зудящий звук , характерный для замыкания во
вторичных цепях. По шине 110 В питание занижено до 65...70 В. Неисправен С 171
(3300 пФ×1 кВ) возле STK. Визуально на нем можно заметить трещину. Иногда

361
250 секретов ремонта импульсных источников питания
вместе с ним вылетает STK7348. При замене рекомендую обязательно проверить
С 171, иначе произойдет повторный выход из строя STK. Неисправность встречалась
неоднократно. Замена на (3900/4700 пФ×1600 В) возвращает телевизор к жизни.
TV-2000A MK7. Неисправность: блок питания не держит нагрузку. В дежурном
режиме и при отключении строчного предохранителя IP202 N20 напряжение
115 В (норма). При штатной нагрузке напряжение падает до 50...60 В или даже
происходит отключение БП. Причина — вышел из строя резистор R509. Вместо
470 Ом сопротивление составляет около 2 кОм.
TV-2000A MK8. Неисправность: сгорел Q601 2SС3979. Новый транзистор
проработал 3 секунды и вышел из строя . Блок питания под нагрузкой выдает
заниженные напряжения. Нагрузкой может служить лампочка 60 Вт 220 В).
Причина — резистор R609 увеличил номинал до 100 кОм.
TV-2000AMK10. Неисправность: нет запуска блока питания. Обнаружена утеч-
ка транзистора Q621 2SC1473 (усилитель ошибки) на корпус через мастику черно-
го цвета, которой он приклеен к плате.
TV-2000MK13. Неисправность: телевизор не включается, не работает блок пита-
ния. Рекомендую проверить на обрыв резисторы R916 (820 кОм) и R918 (270 кОм).
TV-2000MK8. Неисправность: телевизор не включается. Проверка полупрово-
дниковых элементов в блоке питания неисправности не выявила. Рекомендую про-
верить на обрыв резисторы R620, R626, R627, R628. Все номиналом 56 кОм.
TV-2000А МК10. Неисправность: телевизор включается и сразу же выключается.
Причина — уход номинала резистора R658 в блоке питания с 18 кОм до 43 кОм.
TV-2000А МК10. Неисправность: телевизор не включается. Причина — утечка
перехода транзистора в блоке питания Q603 2SC3199.
TV-2000А МК10. Неисправность: телевизор периодически выключается через
20...40 минут работы. При полностью исправных деталях следует обратить
внимание на оптопару IC601 LTV817A. Допускается замена на РС120.
TV-2003. Неисправность: телевизор не включается, блок питания издает жужжа-
ние, напряжения на выходе блока питания составляют примерно одну десятую
от нормы. Дефект не ординарный, заключается в уменьшение сопротивления
изоляции до 150 кОм конденсатора С171 (3,3 нФ×1 кВ), подключенного к 10-й ноге
IC7 (STR7348). После замены на конденсатор (3,9 нФ×1600 В) возврата не было.
TV-2100AMK8. Неисправность: блок питания не запускается. Предохранитель и
все транзисторы целы. Короткого замыкания во вторичных цепях не обнаружено.
В этом телевизоре блок питания собран на полевом транзисторе K2056 и отличает-
ся по схеме от FUNAI 2000A MK8. Здесь цепь запуска состоит из двух резисторов
по 4,7 МОм. Вот один из них и постоянно обрывается.
TV-2500A MK8. Неисправность: телевизор при первом включении стартует и
работает нормально, но если выключить, то включится только на следующий день .
После промывки спиртом блока питания (грязноват был), включается нормально

362
Импульсные источники питания телевизоров
на протяжении часа. Оказался уход номинала резистора R626 10 МОм до 20 МОм
на затвор полевого транзистора.
Все модели на шасси MK-10. Неисправность: не запускается блок питания.
Пробит защитный стабилитрон D625 на 33 В (стоит в цепи питания кадровой
развертки). Причиной выхода его из строя может быть повышение напряжения
на выходе блока питания из-за периодического обрыва стабилитрона в цепи
управления оптопарой.
Все модели на шасси MK-10. Неисправность: проблема в блоке питания ,
горит Q601 2SC3866. Было в двух аппаратах. После замены транзистора работал до
нескольких минут, затем — опять пробой к-э Q601. Чего туда только не пробовал
ставить! BUT11AF, BU508A, 2SD1710. Один телевизор заработал только после
замены ТПИ. После анализа схемы БП в Electronics Workbench Pro 5.12 определилась
причина: мал ток базы Q601, ошибка разработчиков. Для устранения дефекта
резисторы R638 (82 Ом) и R611 (15 Ом) рекомендую заменить перемычками, а
диод D646 1N4148M заменить на BYD33, RGP10, ERB44-02, BA157-BA159 и др.
Рекомендую также Q601 поставить BUT11AF, снаббер C608 (1000 пФ×1,6 кВ).
R638 и D646 замените обязательно на всех MK10!
Все модели на шасси MK-10. Неисправность: телевизор не включался,
вышел из строя блок питания . После восстановления первички (Q601 2SC3866,
D607 UZ128SB) работал примерно дней пять, после сгорал предохранитель и все
опять сгорал снова: и транзистор Q601, и стабилитрон D607. Причина оказалась в
конденсаторе C608 (560 пФ×2 кВ), после замены дефект не повторялся.
Все модели на шасси MK12. Неисправность: напряжение с блока питания при
включении 110 В, а затем медленно падает. При нажатии кнопки светодиод гаснет
на 2 секунды, затем опять уходит в дежурный режимю. Рекомендую заменить Q625
(управление оптопарой).
Все модели на шасси MK7. Неисправность: напряжение питания U- 115 В
регулируется, но минимально можно выставить 138 В. Виноват резистор R404
(100 кОм), при проверке его сопротивление оказалось 140 кОм.
Все модели на шасси MK7. Неисправность: напряжения на выходе блока пи -
тания 148 В. Вышел из строя резистор R404. Его номинал изменился со 100 кОм
до 139 кОм.
Все модели на шасси MK7. Неисправность: перегрев Q504 2SB698 в дежурном
режиме — основная проблема блока питания . Можно попробовать решить ее
установкой дополнительного резистора между D506 и С507. Возможно, раньше так
и планировалось: на плате для этого специально есть свободная двухконтактная
площадка. Выпаиваем и переставляем на нее анодный (дальний от Т-501) конец
D506 и замыкаем цепочку резистором 50...120 Ом. Даже 30 Ом хватает, чтобы Q506
не грелся. А вот больше 120 Ом вызывает разницу выходных напряжений в рабочем
и дежурном режимах. Не помешает заменить конденсатор С516 и лучше с запасом
(470 мкФ×16 В) — он также является «больным местом» блока питания МК7.
Все модели на шасси MK7. Неисправность: перегрев Q504 2SB698 в дежурном
режиме. Еще одно простое решение: ограничение тока коллектора Q504 путем

363
250 секретов ремонта импульсных источников питания
установки ограничительного резистора в разрыв дорожки, ведущей от коллектора
Q504 к элементам R503, R504, D505 номиналом от 18 до 33 Ом (больше не следует
ставить, т.к. начинает выходить из режима транзистор оптрона). После установки
(я установил 18 Ом) тепловой режим Q504 практически не изменился во всех
режимах работы телевизора.
Все модели на шасси MK-8. Неисправность: телевизор поступил в ре -
монт со сгоревшим блоком питания . Случай на первый взгляд простой — после
проверки заменил резистор, стабилитрон и выходной транзистор блока питания.
Все заработало. Минут через пять все повторно вышло из строя. Оказался плохо
пропаян диод выпрямителя +112 В.
Все модели на шасси МК8. Неисправность: блок питания не запускается.
Предохранитель и все транзисторы целы. Короткого замыкания во вторичных
цепях не обнаружено. Подетальная проверка показала, что нет смещения на базе
выходного транзистора Q601 типа 2SD734 (25 В, 0,7A, 0,6 Вт, 250 МГц). Смещение
подается через четыре последовательно соединенных резистора R620, R626, R627,
R628 номиналом по 56 кОм. В моем случае один из резисторов был оборван, а
другой увеличил свое сопротивление до 120 кОм. Неисправность встречается
довольно часто и RECORE, и SAT-тюнере AMSTRAD и других.
Все модели на шасси МК8. Неисправность: в дежурном режиме напряжения
питания соответствуют норме , а при запуске вместо 112 В присутствует
+200 В, и сразу происходит уход БП в защиту . Неисправен D626. Хотя звонится
нормально.
Все модели на шасси МК8. Неисправность: при работе телевизора напряжение
питания резко возрастало до 180 В и выше, что приводило к выходу из строя
строчного транзистора высоковольтных конденсаторов. Причем телевизор мог
самопроизвольно переходить из дежурного режима в рабочий с последующим
повтором неисправностей. Дефектным оказался резистор R611 (2,2 МОм).
Все модели на шасси МК8. Неисправность: телевизор не включается. После
замены R2M он тут же сгорает с признаками завышения питания по вторичным
источникам. Причина — неисправен оптрон в блоке питания IC601 PC120.
FISHER
FTM-542. Неисправность: нет запуска блока питания. Оборван резистор R801
(2,7 Ом). Рекомендую проверить и резисторы R805 (1,8 Ом) и R806 (1,2 Ом).
LG (GOLDSTAR)
CF-14/20/21G20/D70/E60. Неисправность: отключается блок питания. На
первый взгляд все детали целы, замена микросхемы IC802 и транзистора Q810
C3198Y со стабилитроном в базе ничего не дала. При анализе обнаружен конден-
сатор с частичной потерей емкости С824 (4,7 мкФ×50 В). После замены конденса-
тора блок питания заработал исправно.
CF-14A74Y. Неисправность: во время грозы вышли из строя IC802 STR-S6707 и
оптопара IC801 TPL721. После замены и при проверке блока питания на внешнюю

364
Импульсные источники питания телевизоров
нагрузку (лампочка 60 Вт), блок питания заработал нормально. Но при включении
телевизора выяснилось, что канал 112 В засажен до 85 и 90 В, т.е. с периодичностью
приблизительно 3…6 секунд происходят прыжки напряжения с 85 на 90 и обратно.
При 85 В экран сжат по горизонтали и белый экран, а при 90 В работа телевизора
нормальная, но слышен гуд переменки в динамиках и греется строчный транзистор.
Для определения неисправности блок питания был нагружен лампочкой 100 Вт.
Причина: оказалась неисправна микросхема IC803 SE110.
CF-20/21D70. Неисправность: после включения телевизора напряжение +В воз -
растает до 160 В, и срабатывает внутренняя защита в STR-S5707. Вывод: неис-
правен конденсатор С824 (4,7 мкФ×50 В).
CF-20A80V. Неисправность: не запускается блок питания. До поломки телевизор
плохо запускался и самостоятельно отключался. На 9-й ножке STR-S6707
напряжение питания равно нулю (цепь запуска). Причина: оказался в утечке 9-й
вход микросхемы.
CF-20D60B. Неисправность: при включении БП «цыкает» и не запускается. БП
построен на STR-S6707. Синхронно с «цыканием» БП мигает светодиод на ли-
цевой панели телевизора. Вывод: неисправен стабилитрон ZD811 (6,8 В) в базе
KTD2092.
CF-21A80V. Неисправность: телевизор не выходит из дежурного режима. При
подаче команды на включение ТВ напряжение пытается вырасти и сразу падает до
значения дежурного режима. Совет: заменить SE110N.
CF-21A80Y. Неисправность: телевизор мог включиться или не включиться . Но
если включился, при переводе ТВ в дежурный режим гас индикатор дежурного режи -
ма, а напряжения на выходах вторичных выпрямителей повышалось в 2...2,5 раза.
Подобную неисправность надо искать в устройстве стабилизации. В данном слу-
чае неисправным оказался резистор R814 (12 кОм) в цепи светодиода оптопары
IC801.
CF-21C22X. Неисправность: в рабочем режиме ТВ работает без замечаний,
но при переводе ТВ в режим STANDBY из динамиков слышны щелчки. Частота
и громкость щелчков может меняться. Через какое-то время в такт со звуком
начинает скворчать ТДКС, то есть пытается запуститься. Блок питания собран
на STR-S6707. Блок питания в дежурном режиме выдавал 80 В, а должен вы-
давать около 40 В. Вот поэтому и появлялись посторонние звуки в STANDBY.
Причина: неисправен конденсатор C817 (10 мкФ×100 В) по управлению опто-
пары IC802 TLP721.
CF-21D70. Неисправность: не запускается блок питания. Неисправен
конденсатор С824 (4,7 мкФ×50 В) в цепи оптопары.
CF-21E20B. Неисправность: с прогревом телевизор сам отключается , может
моргать индикатор ДР. Включить можно только через некоторое время . Если сна-
чала не разрядить фильтр и коснуться 5-й ножки Т802 (там кольцевая трещина), то
можно спалить STRS6707.

365
250 секретов ремонта импульсных источников питания
CKT-4905. Неисправность: телевизор не включается. Блок питания выдает
вместо 115 В всего 40 В. Причем на диоде напряжения в норме, а после реле
составляет 40 В. Блок питания работает без дополнительных звуков перегрузки.
Диод по цепи 115 В греется очень сильно. При проверке вторичных цепей никаких
подозрительных деталей не обнаруживается. Оказался неисправным конденсатор
С807S (33 мкФ×160 В). Проверка его на приборе показала наличие вместо 33 мкФ
всего 0,23 мкФ , утечка составила 50 Ом. Неисправность встречается очень часто.
Внимание: на некоторых платах этот конденсатор подписан как C806S и имеет мар-
кировку 47 мкФ×160 В.
CKT-9745. Неисправность: телевизор не включается, реле щелкает. Неисправен
резистор R805 (820 кОм).
CT-21Q42KEX. Неисправность: блок питания не запускается, сгорает предо-
хранитель F801. При осмотре обнаружен сгоревший диодный мост DB801 D2SB и
конденсатор C807 (1000 пФ×1 кВ). Итог: после замены вышедших из строя деталей
телевизор заработал.
CT-29K37E. Неисправность: при включении наблюдается релаксация блока
питания, в рабочий режим он входит через 5-6 попыток включения-выключения.
Вывод: необходима замена C808 (100 мкФ×35 В) в блоке питания, который собран
на микросхеме STR-F6656.
GF-20D60B. Неисправность: не запускается БП (STRS 6707), светодиод загора -
ется на секунду и гаснет. Причина: пробой стабилитрона ZD811.
Все модели на шасси МС-64А. Неисправность: не запускается блок питания.
Блок питания собран на STR-S5707. Утечка в С820 (220 мкФ), что стоит на 9-й ноге
сборки. Емкость конденсатор показывал нормальную и при прозвонке цифровым
тестером никак себя не обнаруживал. Напряжение на этой ноге было 7,2 В (вместо,
как оказалось, 7,9 В).
Все модели на шасси MC-41B. Неисправность: не включается блок питания.
Был в обрыве резистор R827 (0,32 Ом). Частый дефект вводят себе сами мастера
во время ремонта, устанавливая резистор R827 меньшим номиналом или просто
перемычкой. Резистор R827 (0,33 Ом) должен быть именно таким. При большем
или меньшем номинале запуска нет.
GRUNDIG
M63-105. Неисправность: телевизор не включается, светодиод на передней панели
горит. Причина — пробит ключ в блоке питания IRFPC50 (аналог STW13NB60).
T55-066/5. Неисправность: вышел из строя блок питания, IRFBC40. После заме -
ны и запуска блока питания по «мягкому старту» все заработало. Причина выхода
из строя блока питания банальна — кольцевые трещины на выводах конденсатора
C646 (470 пФ×1600 В), который стоит между выводов сток-исток силового полево-
го транзистора.

366
Импульсные источники питания телевизоров
Все модели на шасси CUC1825, CUC1826. Неисправность: нет запуска бло-
ка питания. Проверить на обрыв R60002 (680 кОм) и R60001 (270 кОм).
Все модели на шасси CUC2030, CUC2031. Неисправность: не запускается
блок питания. Выходной транзистор целый, вторичные цепи исправны. Проверьте
на обрыв одно из сопротивлений R60003 и R60002 (680 кОм).
Все модели на шасси CUC5360, CUC5361. Неисправность: изображение
нормальное, а звук появляется только во время изменения уровня громкости .
Неисправен сетевой выключатель S601. Неисправность произошла из-за дребезга
контактов в дополнительной секции запуска.
Все модели на шасси CUC7301. Неисправность: телевизор не включается,
блок питания выдает завышенное напряжение, срабатывает защита по пита-
нию, сразу или не периодически выходят из строя D663 3V6 и T665 MJF18004C.
Вывод: неисправен С663 (2,2 мкФ×100 В).
Все модели на шасси CUC-7301. Неисправность: в блоке питания выходит
из строя транзистор T665 MJF18004. Совет: проверить и заменить элементы R661
(220 Ом), стабилитрон D663 3,6 IC630 UC3842A. Пропаять C669 (1 нФ×1600 В).
Все модели на шасси CUC7350. Неисправность: неустойчивое включение бло -
ка питания. Со временем телевизор перестает включаться. Замерить напряжение
питания микросхемы IC60030 UC3842N, 7-я ножка. Низкое питание может вызы-
вать неисправность конденсатора C60031 (100 мкФ×35 В). Рекомендую проверить
на обрыв R60017 (56 кОм).
Р37-066/5. Неисправность: при включении телевизора сгорает предохранитель .
Выяснилось, что пробит T665 MJF18004, а его обвязка цела. UC3842AH и ее об-
вязка в норме. После замены транзистора T665 (аналоги BUJ202AX, BUJ303AX)
блок питания выдает 30…70 В, и транзистор снова выходит из строя. Измерение
напряжения на С626 (47 мкФ×385 В), входном фильтре блока питания, показало
200 В (вместо 300 В) из-за того, что вывод этого конденсатора по минусу отвалился
от корпуса электролита, и схеме не хватало питания. После замены С626 телевизор
заработал.
HANSEATIC
CTV-2084-A, шасси CP-375L. Неисправность: в блоке питания вышли из
строя STR-S5707 и TOP210. Совет: проверить D817 1N4148 с ТПИ дежурного ре-
жима питающего ТОР (pin-4).
HITACHI
C1475MN. Неисправность: телевизор не включается. Занижены вторичные на-
пряжения блока питания 5 В (3 В), 96 В (50 В). Рекомендуется замена Q003 2SC1213.
Установлен транзистор КТ645.
CMT2199. Неисправность: блок питания «идет в разнос» . На выходе напряжение
B+ более 200 В вместо 95 В. Конденсаторы C953 и C956 взорваны, а ZD952 — про-
бит накоротко. Причина — обрыв R962 (47 кОм).

367
250 секретов ремонта импульсных источников питания
CMT2199. Неисправность: при включении наблюдается моргание светодиода де -
журного режима, запуска нет. Блок питания в дежурном режиме выдает 43 В вме-
сто 60 В. Неисправным оказался подстроечный резистор в цепи оптопары 1 кОм.
HITACHI FUJIAN HFS-2176. Неисправность: на выходе блока питания напря -
жение 110 В занижено до величины 45…55 В. Ни стандартная замена базовой емко-
сти силового ключа в БП, ни конденсатора (100 мкФ×160 В) результатов не дали.
Неисправным оказался конденсатор С936 (470 мкФ×25 В) фильтра 15 В. Этим на-
пряжением запитан стабилизатор 12 В.
Hitachi-Fujian HFS-1425. Неисправность: при включении телевизора из ТПИ
раздается резкий свист. Складывается такое впечатление, что блок питания на-
ходится в режиме короткого замыкания. Причина оказалась в электролитических
конденсаторах блока питания. После их замены ТВ запустился, но оказались про -
блемы со звуком — он сопровождался неприятным писком. Характер писка из-
менялся при регулировке громкости. Причина оказалась в конденсаторе С106
(4,7 мкФ×50 В). Он стоит в фильтре, сглаживающем импульсы переменной скваж-
ности по регулировке громкости.
HORIZONT
37CTV-655, БП собран на микросхеме DA800 КР1033ЕУ5 (TDA4605-3).
Неисправность: при включении телевизора сетевой кнопкой , блок питания уходит
в защиту как при перегрузке. Проверка показала, что перегрузки нет. Причина: на-
ходится в обрыве резистор R811 в обвязке КР1033ЕУ5 номиналом в 470 кОм, а со-
противление резистора R812, которое должно быть 820 кОм, было около 1,2 МОм.
51CTV-510E. Неисправность: при включении телевизора мигает светодиод . БП
перезапускается — питание скачет. Заменить VD1 в БП.
54CTV-655. Неисправность: телевизор запускается с посторонним звуком . При
этом напряжение питания строчной развертки превышает +150 В (при номинале
+115 В) и регулируется в малых пределах . Причиной этому является потеря емкости
конденсатором С804 (1 мкФ×63 В). Следует иметь ввиду, что увеличение номинала
указанного конденсатора ведет к ухудшению работы схемы защиты.
ITT
StereoColor 6855VT. Неисправность: блок питания не запускается, слышно
только жужжание . Если подождать 3…5 мин, то блок питания может все-таки
запустится. Рекомендую менять конденсатор С703 (10 мкФ×50 В).
ICE
TV-1050. Неисправность: телевизор из дежурного режима включается с за-
держкой. Блок питания собран на STR41090. Для устранения неисправности
следует заменить С412 (0,47 мкФ×50 В) с 1-pin ТПИ на R407.
TV-4155. Неисправность: телевизор не включается из дежурного режима.
Рекомендую проверить резистор R615 номиналом 1 кОм с точки В контактов
сетевой кнопки.

368
Импульсные источники питания телевизоров
INTERBUY
Блок питания собран на STR58041. Неисправность: завышены вторичные
напряжения с блока питания. Проверить заменой C706 (10 мкФ×160 В).
JVC
AV-14A4EE. Неисправность: после 10…20 мин. работы телевизор переходит в
дежурный режим. Проверены все питающие напряжения — норма. Микросхема
в блоке питания STR-G6653 — перегревается только в рабочем состоянии, в
дежурном — температура нормальная. Проверена вся обвязка — порядок. Лишь
после замены микросхемы телевизор начал работать нормально.
AV-14F10. Неисправность: при попытке включения телевизор не входит даже в
дежурный режим. Светодиод на передней панели моргнет на одну секунду и гаснет .
Блок питания собран на STR-G6651. После проверки оказалась неисправной
оптопара PC921 (PC123). После ее замены все заработало, все режимы в норме.
AV-21A10. Неисправность: не запускается блок питания. Проверить заменой
конденсатор C924 (100 мкФ×25 В) в обвязке STRG6651. Напряжение на
конденсаторе должно быть примерно 17 В.
AV-21A10. Неисправность: при включении телевизора идет сильный шелестящий
звук, похожий на «прошивание» трансформатора строчной развертки, что может
ввести в заблуждение. На «голубом экране» (при отсутствии настроенного канала )
присутствуют горизонтальные помехи белого цвета и сильное подергивание строк .
При вскрытии и осмотре обнаружен вздувшийся электролитический конденсатор
(120 мкФ×400 В), стоящий после диодного моста в блоке питания. Измерил емкость
этого конденсатора — около 5 мкФ.
MITSUBISHI
СТ21М5Е. Неисправность: сгорел выходной транзистор в блоке питания .
Пробежавшись по обвязке и ничего не найдя плохого, меняю его. Включаю
телевизор, но выходной транзистор благополучно умирает через две минуты работы.
Неисправным оказался стабилитрон в эмиттере на 3 В. Заменил его на КС133.
Сложность дефекта в том , что параллельно стабилитрону стоят 2 резистора по
0,47 Ом, и при первоначальной прозвонке я уделил мало внимания стабилитрону.
NEC
2182SKB. Неисправность: телевизор не включается. Пробит керамический
конденсатор в фильтре БП С800 (0,1 мкФ×400 В) и сгорел резистор R802 (100 Ом 1 Вт).
FS-2181SKB. Неисправность: телевизор не включается. Причина: обрыв
резистора 3 Ом 5 Вт и пробой конденсатора С (100 мкФ×400 В) в блоке питания
из-за скачка напряжения.
NOKIA
5121 (Mono Plus II). Неисправность: телевизор не включается. Выяснил, что
отсутствует запуск, выходные напряжения БП присутствуют, TDA8362 10-pin

369
250 секретов ремонта импульсных источников питания
8 В, на 37-pin выходные импульсы строк есть, отсутствует питание предвыход-
ного каскада строк. Рекомендую проверить предохранитель (в виде конденса-
тора прямоугольной формы , коричневого цвета МР200), питающий 7805.
ONYX
4021. Неисправность: не запускается блок питания. Причина — обрыв резистора
R604 (180 кОм) в блоке питания.
ORION
T20MS. Неисправность: не запускается блок питания, «цыкает», напряжение на
выходе медленно вырастает . Через минут пять блок может запуститься и рабо -
тать без проблем до отключения от сети. Блок питания собран на STK730-080.
Причина в обрыве резистора R507 1 МОм (цепь запуска).
T20MS. Неисправность: телевизор включается и не переходит в рабочий режим ,
но иногда включается и может работать сутками . При замере выходных напря-
жений БП оказалось, что они вдвое занижены. Проверка обвязки STK730-080 ре-
зультатов не дала. Заменил STK730-080, и все заработало. И что удивительно, тот
же STK на другом телевизоре работает до сих пор.
T20MS. Совет: при замене строчного транзистора , замените STK730-080 в блоке
питания. Иначе, в течение гарантийного срока придется ремонтировать блок пи-
тания.
T2688MS. Неисправность: телевизор не включается, нет запуска блока пита-
ния. Причина: обрыв резистора R506 (820 кОм) в блоке питания.
TV2050 MK5. Неисправность: вышел из строя выходной транзистор блока пи -
тания Q501 2SK2056 (замена 2SK2275). После замены и включения происходит
снова пробой транзистора и сгорает предохранитель на 4 А. Совет: при установ-
ке нового полевого транзистора меняйте задающую микросхему в блоке питания
TDA4605-3.
Panasonic
TC-14S15R. Неисправность: большая «сечка» на изображении. Мал размер изо-
бражения по горизонтали , зависит о яркости и сюжета изображения . Фона сети
на изображении не отмечается. Устранение — заменить сетевой фильтр блока пи-
тания (270 мкФ×400 В).
TC-2187R. Неисправность: не запускается блок питания. Слышен характерный
свист при закороченной нагрузке во вторичных цепях. Пробит стабилитрон D835
MA2560. Его нужно поменять на исправный, соответствующего напряжения и
мощности. Но пробился он от превышения напряжения (более 56 В). Причина —
высох (потерял емкость) С805 (47 мкФ×35 В).
TC-21B3EE. Неисправность: телевизор не включается — БП уходит в защиту .
Пробит лавинный диод по 113 В. Требуется замена. При следующем включении
телевизора питание строчной развертки пытается вырасти, но сразу же падает до
нуля. Отключил блок питания, нагрузил лампой (220 В 40 Вт) шину 113 В. Блок пи-

370
Импульсные источники питания телевизоров
тания запустился, а когда нагрузил шину 25 В резистором, блок питания перестал
запускаться. Причина — сгорел R841 (1,5 Ом).
TC-21L3R. Неисправность: заниженное выходное напряжение с блока питания
(БП собран на микросхеме STRS6307). Способ устранения заключается в замене
стабилитрона D816 MA4108J. Проверка стабилитрона тестером не указала на его
неисправность.
TC-21S1. Неисправность: блок питания в защите, слышен писк. Выявил завы-
шенное напряжение с БП, вследствие чего пробило диод D835 (RM25). Причина
оказалась в неисправном конденсаторе C805 (47 мкФ×50 В) блока питания.
TC-21S1. Неисправность: блок питания выдает завышенное напряжение.
Визуально видно, что дымят С812 (1000 мкФ×35 В) и C831 (220 мкФ×50 В).
Рекомендую поменять С805 (47 мкФ×50 В) в БП. Могут выйти из строя D1101 5,1 В
и IC802 7805.
TC-21S10R. Неисправность: телевизор не включается, он вышел из строя , нахо-
дясь в дежурном режиме . Рекомендую заменить D835 MA2580, который пробит (это
следствие). Истинная причина — высох C805 (47 мкФ×35 В) в блоке питания.
TC-21S1M. Неисправность: телевизор не включается. Блок питания свистит .
Вывод: пробиты стабилитрон на 56 В и конденсатор (220 мкФ×50 В) по цепи пита-
ния 35 В и конденсатор (47 мкФ×35 В) в блоке питания.
TC-25V50R, TC-29V50R. Неисправность: телевизор не включается. Обрыв ре-
зистора R833 (22 Ом) в блоке питания.
TX-2150. Неисправность: в дежурном режиме на выходе блока питания сгорает
стабилитрон на 60 В. В блоке питания телевизора установлены конденсаторы пло-
хого качества. Совет: заменить конденсаторы C810 и C811 (47 мкФ×50 В) в первич-
ных цепях блока питания.
TX-21PM30T, ИБП собран на STRF6656 IC801. Неисправность: телевизор
не включается. Поступил в ремонт с взорванной микросхемой . Также сгорели ре-
зисторы R809 (0,33 Ом) и R835 (0,33 Ом). После замены вышесказанных элементов
напряжения на выходе занижены в 3 раза и пульсируют. Вывод: в обрыве CIP ре-
зистор R811 (680 Ом).
TX-21S1T. Неисправность: телевизор не включается из дежурного режима в ра -
бочий. Неисправен оптрон в БП. Он включает БП в рабочий режим.
Все модели на шасси MX-3. Неисправность: слышен писк, телевизор не
включается даже в дежурный режим . Все напряжения с блока питания занижены.
Причина — пробит защитный стабилитрон D835 типа MA2560 (Uст=56 В, мощ-
ность 1 Вт, стеклянный). В дежурном режиме напряжение на D835 доходит до 50 В.
Советую при подобном ремонте одновременно менять электролиты С805, С825
(47 мкФ×50 В) стоящие в блоке питания. Вероятно, из-за потери их свойств и про -
исходит бросок напряжения более 56 В.
Все модели на шасси МХ7. Неисправность: в дежурном режиме «верещит»
блок питания. На вторичных цепях питания строчной развертки вместо 30 В при-

371
250 секретов ремонта импульсных источников питания
сутствует 80…130 В, а в рабочем режиме — все в порядке (–140 В). ТВ может ра-
ботать без проблем долго. Выяснилось, что вышла из строя оптопара D807 TLP721
(ON3171R).
ТС-2150, ТС-2155. Неисправность: телевизор поступил на ремонт с неисправ -
ным блоком питания . Заменил неисправные детали (2SС5249, 2SС3940, 2SА1512,
FD312, RM25), проверил все детали. Включаю, нормально работает. При переклю-
чении телевизора в дежурный режим все сгорело опять. Причина оказалось в двух
резисторах R806 и R810 по 220 Ом. При измерении они могут показать сопротив-
ление 220 Ом, но все равно их надо менять, иначе все повторится.
PHILIPS
14PT1352. Неисправность: блок питания пищит даже при отключенных на -
грузках. Напряжения на выходе практически равны нулю. Виновен конденсатор
С2501 — утечка.
14PT1482. Неисправность: сгорел диод выпрямительного моста и резистор
3506 (2,2 Ом 5 Вт), включенный последовательно с мостом. После их замены ре -
зистор 2,2 Ом горит вновь, причем плавкий сетевой предохранитель остается це-
лым. Виновником оказался конденсатор 2518 (330 пФ), включенный параллельно
ключевому транзистору блока питания. При его проверке прибор показал 1,5 мкФ,
причем накоротко он не звонился.
20PT1554. Неисправность: телевизор запускается через несколько минут после
включения. Индикатор непрерывно моргает, пока ТВ не запустится. Причина де-
фекта: конденсатор 2561 (1000 мкФ×16 В) в блоке питания.
21GR2550. Неисправность: выходные напряжения блока питания пульсиру-
ют, В+ (95 В) занижено до 60…70 В. Данную неисправность могут вызывать
вышедшие из строя конденсаторы 2630, 2631 (47 мкФ×160 В). Проверьте на
качество пайки кварц возле процессора управления. Проверьте питание на
стабилитроне 6637. Если питание отсутствует, проверьте на обрыв дорожку от
конденсатора 2630 до резистора 15 кОм.
25GR5765. Неисправность: выходит из строя выходной транзистор блока пи -
тания BUT18 примерно через час работы. Срок работы может увеличиваться до 2
суток. Вывод: непериодический обрыв 7654 во вторичной цепи (коллектор через
R220 Ом на 2-pin оптопары), можно заменить на ВС547.
25GR9760. Неисправность: занижено выходное напряжение B+ до 50 В.
Рекомендую проверить 7612 BC858 SMD (на утечку).
25PT4103. Неисправность: телевизор не включается. Заниженное напряжение
питания процессора, вместо 5 В присутствует 3 В. Вывод: вышел из строя
транзистор в блоке питания 7505, тип транзистора BC337.
29РТ8507. Неисправность: телевизор не включается, светодиод дежурного режи -
ма не светится. Рекомендую проверить элементы: 6514 BZT03-C, 6515 BZV85-5V6,
7504 STP5NB60FP в блоке питания.

372
Импульсные источники питания телевизоров
POLAR
5101. Неисправность: вышел из строя блок питания , собранный на TDA4601.
Сгорел VT801 BU508DF. Если поспешить и не найти причину, можно сжечь еще
раз BU508DF, так как был оборван резистор R811 (270 кОм).
5400/01. Неисправность: вышел из строя блок питания . Оборвались R811
(270 кОм), TDA4601D, BU508A, R814 (47 Ом). После замены неисправных деталей
блок питания нормально заработал на нагрузку — электролампу 60 Вт. Но при
нормальном включении блок питания цикает с частотой 1 Гц. Телевизор не может
перейти ни в дежурный, ни в рабочий режимы. Причина оказалась в недогрузке
блока питания в дежурном режиме. После установки резистора 15 кОм 2 Вт от
питания строчной на землю, БП нормально включается и держит дежурный
режим.
54CTV4029. Неисправность: «разрывает в клочья» ШИМ блока питания IC801
UC3842. Частой причиной этой неисправности бывает потеря емкости сетевого
конденсатора C804 (150 мкФ×400 В).
RAINFORD
Все модели на шасси 11AK19. Неисправность: на выходе БП сильно занижены
выходные напряжения. Причина — пробит D807 (BА-159).
ROYAL
5104. Неисправность: свист блок питания , занижены выходные напряжения.
Заменить D605, D606 в БП (утечка диодов).
ROADSTAR
CTV570. Неисправность: телевизор не включается. Пробит сетевой электролит
150 мкФ×400 В. После его замены напряжение питания составляет 2,7 В вместо 20 В.
Причина — рост величины сопротивления резистора R714 с 0,22 Ом до 3,5 Ом.
ROLSEN
С2116. Неисправность: не запускается блок питания. Проверить и при необхо-
димости заменить V802 2SA1015, R804 и R805 по 120 кОм.
RECOR
RC-4020PS. Неисправность: через 10 с после включения телевизора сетевой
кнопкой кипит конденсатор С 618. Использую в качестве нагрузки лампочку 220 В
40 Вт. Напряжение на ней с 310 В постепенно в течение полутора минут снижается
до 180 В. Причина: неисправен конденсатор С610 (47 мкФ×25 В), стоящий в базе
ключа БП Q601. При проверке тестером выясняется, что конденсатор исправен.
Выяснилось, что проверка возможна только заменой конденсатора на новый.
RC-4021PS. Неисправность: телевизор не включается. В БП пробит BUT11AF,
обрыв FUSE резисторов 0,47 Ом 3 Вт, 2,2 Ом 3 Вт, 3,3 Ом 5 Вт и Q604 BC547 (за-

373
250 секретов ремонта импульсных источников питания
менен на КТ660Б) и Q602 2SB389 (заменен на КТ814Г). В строчной развертке об-
наружил пробой строчного транзистора BU2508DF (заменен на BU508D).
RC-4021PS. Неисправность: телевизор не включается. Причина: произошла по-
теря емкости конденсатора С121 (470 мкФ×25 В) по цепи +12 В. Вместо 12 В при-
сутствует только 9 В.
RC-4120PS. Неисправность: телевизор не включается. Нет запуска БП. Вывод:
обрыв R603 (180 кОм).
RECOR. Неисправность: телевизор не включается. После замены сгоревших зап -
частей блок питания не запускается. Проверьте R603 и R604 (180 кОм). Часто
бывает обрыв одного из двух резисторов или изменение их номинала до нескольких
мегом. Рекомендую вместо этих резисторов установить один отечественный МЛТ
(360 кОм 1 Вт).
RECORD
54ТЦ5169. Неисправность: не запускается блок питания на STRS6707. На вы-
ходе напряжений нет. Вывод: вышел из строя D805 FR104, большая утечка.
51ТЦ5177. Неисправность: при включении телевизора нет индикации дежурного
режим. Вместо напряжения +115 В присутствует всего +25 В. Наблюдается боль-
шая утечка конденсатора С551 (1800 пФ). После замены конденсатора нормальная
работа телевизора восстановилась.
RUBIN
37M10. Неисправность: завышено питание +115 В до+145 В. Питание собрано
на TDA16846. Меняем D801 CNY-17-2 (оптопара). В итоге я поставил TL111 вме-
сто CNY-17-2, все отлично заработало.
51M04-1. Неисправность: завышено напряжение с блока питания. Неисправен
С807 (1,0 мкФ).
51M06. Неисправность: не запускается блок питания. На выходе блока питания
U=0. На затворе полевика есть импульсы запуска, следующие через 2 секунды.
На 14-й ноге TDA16846 (Vss) появляются серии импульсов. Необходимо заменить
TDA16846.
51M10T-2. Неисправность: нет запуска БП. После замены D802 TDA16846,
VT802 BC558B, D801 CNY17-2 БП запустился. Далее TВ включается, но через 2 с
после включения переходит в дежурный режим, а еще через 2 с опять включается
и т.д. Вывод: находится в утечке транзистор на индикацию VT405 BC547B.
55M10. Неисправность: блок питания выдает завышенное напряжение. В об-
рыве оказался резистор R844 (130 кОм) во вторичной цепи .
55M10. Неисправность: завышено напряжение с БП (150 В вместо 115 В).
Вывод: изменился номинал резистора R844 (должно быть 130 кОм).
55М06. Неисправность: в блоке питания вышли из строя транзистор VT801 и
FU802, остальные детали вроде бы нормальные. Произвел замену. Через 40…90 се-

374
Импульсные источники питания телевизоров
кунд работы телевизора транзистор VT801 и FU802 выходят из строя повторно.
Второй раз впаял FU802. Прежде чем впаять транзистор, посмотрел осциллогра-
фом: запускающих импульсов нет, напряжения вроде нормальные. Но все-таки
рискнул и впаял транзистор. Результат тот же. Стал перепроверять детали и сразу
же нашел неисправную деталь — оборван резистор запуска, вернее, его сопротив-
ление стало составлять 3,7 МОм вместо 1 МОм. Будьте внимательны, если в БП
применена ИМС TDA16846, в первую очередь проверьте сопротивление запуска.
55М06. Неисправность: не запускается блок питания. Иногда может запу-
ститься и работать полдня , даже целый день. Заменил выходной транзистор бло-
ка питания, заменил TDA16846, заменил все электролиты. ТПИ не заменил ввиду
отсутствия нового. Импульсов запуска нет, напряжения на TDA16846 соответству-
ют схеме. После этого стал проверять по детально. Результат: установлены на за-
воде резисторы не того номинала. R807 вместо 1 МОм — 820 кОм, R819 вместо
3,3 кОм — 1,4 кОм, R820 вместо 2,7 кОм — 1,2 кОм.
Все модели M04. Неисправность: нет запуска блока питания. Вторичные цепи
исправны. Отсутствует напряжение питания на микросхеме D800 TDA4605-2 6-я
ножка (13 В). Вывод: в обрыве R808 (47 кОм). Заниженное напряжение питания.
Рекомендую заменить C812 (100 мкФ×35 В).
SANSUI
2005. Неисправность: блок питания выдает 200…280 В вместо 115 В.
Стандартная неисправность блока питания — усохли электролиты. После ремонта
настоятельно рекомендую на выходе блока питания по 115 В, установить R2M
(R2KY) — это предотвратит опасные последствия при последующей неисправно-
сти, связанной с появлением завышенных выходных напряжений.
SV-M1410R. Неисправность: при включении блок питания уходит в защиту .
Схема блока питания аналогична блоку питания телевизора AKAI CT1407.
Неисправность заключалась в том, что были завышены выходные напряжения
блока питания, и поэтому срабатывала система защиты. Причиной завышения
выходных напряжений явилась потеря емкости конденсаторами С909 и С911.
После замены конденсаторов работоспособность телевизора восстановилась.
SCHNEIDER
Шасси TV17. Неисправность: выходные напряжения блока питания занижены
примерно в 10 раз. Был заменен диод D103 типа UF4006 на 1N4007. Напряжения
пришли в норму, но при включении пробивало высоковольтный провод строчного
трансформатора марки 1372.0032. Трансформатор был заменен на фирменный
аналогHR8196.После заменыоказалась неисправна микросхемакадровойразвертки
TDA8177F (заворот изображения в середине экрана) и предохранительный
резистор R342. После замена неисправных деталей нормальная работа аппарата
восстановилась. И еще, замена транзистора в блоке питания типа BUZ91A на
транзистор P9NB60 недопустима, так как БП не разовьет полную мощность в
нагрузке, хотя параметры у них одинакова и сам транзистор целый (работает в
другом телевизоре).

375
250 секретов ремонта импульсных источников питания
SAMSUNG
CK-3339ZR. Неисправность: горят сетевые предохранители. Блок питания
собран на ИМС SEC3S0680RF. Причина оказалась в треснувшем конденсато-
ре С805 (2,2 мкФ×800 В). Он изменил свою емкость до 330 нФ. После замены на
(2200 пФ×3 кВ) все работает. Кстати, С805 стоял впритык к ребрам радиатора си-
ловой микросхемы. По всей видимости, это и привело к перегреву конденсатора и
выходу его из строя.
CK-3351. Блок питания собран на SDH209B. Неисправность: занижены выходные
напряжения. Вышел из строя конденсатор С852 (470 мкФ×16 В). После замены все
заработало.
CK-5051X. Неисправность: напряжение с блока питания завышено более чем в два
раза, вследствие чего сгорел выходной строчный транзистор . Причина — утечка
электролита С852 (470 мкФ×16 В), причем тестером определить это не удается.
CK-5062K. Неисправность: телевизор не включается, сетевой предохранитель
цел. Блок питания собран на ШИМ-контроллере SDH104. Пробит защитный
стабилитрон D806 — R 2 кВ цепи питания выходного каскада строчной развертки.
Удаляем стабилитрон, отключаем выходной каскад СР и подключаем нагрузку
(лампа накаливания 220 В 60 Вт). Блок питания запускается, но напряжения
завышены в 2,5 раза. Меняем электролитический конденсатор С853 (47 мкФ×25 В)
в блоке питания.
CK-5079ZR. Неисправность: телевизор не включается. Вывод: выход из строя
SMR40200C, HIS0169C и резистор R 2 кВ блока питания.
CK-5081. Неисправность: периодически пробивается IC801 STR-S6707.
Неисправен С807 (2200 пФ×1,6 кВ).
CK-5338ZR. Неисправность: телевизор не включается, из блока питания
раздается свист. Пробит строчный транзистор 2SD5072. Завышено выходное
напряжение питания строчной развертки. Произведена замена ИМС SMR40000 на
SMR40200 и HIS0169C.
CK-5338ZR. Неисправность: телевизор не включается. Проверить и при необхо-
димости заменить 3S0680R, PC123, F802.
CK-5341. Неисправность: при включении телевизора светодиод дежурного режима
мигает один раз, и блок питания выключается . Если по цепи 125 В подключить
дополнительную нагрузку (лампочку 220 В 60 Вт), то ТВ включается и нормально
работает. Тот же эффект дает увеличиние выходного напряжени с 125 В до 135 В
или более. Неисправными оказались: стабилитрон в обвязке STR6707 DZ801 и
конденсатор С805 (4,7 мкФ×160 В). Причем при прозвонке тестером стабилитрон
звонился как исправный.
CX-558 TDA4601. Неисправность: нет запуска БП. Искусственно подал 12 В.
Появилась генерация на 7-й ноге микросхемы. Выходное B+ вместо 125 В име-
ется только 20 В. Пришлось заменить C812 (1,0 мкФ×50 В).

376
Импульсные источники питания телевизоров
CX-558. Неисправность: нет запуска блока питания.Если искуственно подать
12 В, то появляется генерация на 7-pin микросхемы TDA4601.Выходное напряжение
B+ вместо 125 В всего 20 В. Заменить C812 (1 мкФ×50 В).
SMR40200 HIS0169. Неисправность: в рабочем режиме блок питания выдает
125 В,а в дежурном 200 В (R2K разрывается на 2 части). После детальной проверки
неисправным оказался конденсатор (2200 пФ×800 В), который стоит между
ребрами радиатора.
SMR40200 HIS0169. Неисправность: завышенное напряжение питания
каскада строчной развертки в режиме «STANDBY»: 160…170 В вместо 140 В.
Под нагрузкой, в режиме «POWER ON» напряжение в норме: 125…127 В. Замена
SMR и HIS не помогает. Выход из ситуации: неисправен дроссель (черного цвета),
подключенный между 3-й и 4-й ножками HIS-0169. Его следует заменить новым
или самодельным: на ферритовом кольце диаметром 10 (1000…2000 нм) намотать
40 витков провода ПЭЛ диаметром 0,4 (0,3…0,5) мм.
SMR40200 HIS0169. Неисправность: телевизор нормально включался, но после
5 минут работы уходит в дежурный режим . Причина оказалась в дросселе (3 pin) в
БП. После его замены все стало нормально.
SMR40200 HIS0169. Неисправность: сгорает предохранитель — иногда сразу
после включения, иногда в процессе работы. Замена комплекта SMR40200 HIS0169
проблемы не решила. На резисторах R802, R803 заметно потемнение корпуса,
поэтому решил заменить конденсатор С803 (222 мкФ×800 В), и когда внимательно
его осмотрел, увидел на корпусе микротрещину. Его пробивало под напряжением.
SMR40200 HIS0169. Рекомендация: в дежурном режиме напряжение строчной
развертки очень завышено в следствии некачественности SMR и HIS. Рекомендую
применять только те микросборки, у которых в конце названия которых стоит
индекс «С». Они качественнее.
SMR40200 HIS0169. Рекомендация: помимо замены SMR40200 HIS0169 с
индексом «С» рекомендую заменить конденсатор 22 мкФ×50 В, а то через 3…4
месяца придется производить ремонт повторно.
SANYO
С20ЕЕ13ЕХ. Неисправность: не запускается БП. Светодиод загорается и гас -
нет (мигает). Требуется замена конденсатора С536 (330 мкФ×35 В).
SHARP
21A1RU. Неисправность: блок питания не запускается, индикатор не горит.
Произведена замена оптопары IC702 PC 123. Но нет синего цвета. При детальной
проверке оказалось, что на предприятии-изготовителе забыли впаять два транзи-
стора видеоусилителя на плате кинескопа. Телевизор был еще на гарантии.
21A1-RU. Неисправность: не корректно работает блок питания. Блок питания
выдает напряжение В+ 40 В вместо 115 В. Вывод: неисправна микросхема
стабилизации и управления оптроном SE115.

377
250 секретов ремонта импульсных источников питания
21L-SC. Неисправность: телевизор поступил в ремонт с дефектом «не работает
блок питания». Вышли из строя элементы ИБП: TEA2261 (IX1779CE), ключевой
транзистор 2SD1884, диод питания строчной развертки 115 В. Проверка тестером
и измерителем емкости цепей строчной развертки дефектов не выявила. После
замены неисправных деталей обнаружена перегрузка по цепи 115 В. Неисправным
оказался строчный трансформатор F0137PE, который и привел к выходу из строя
ИБП. Строчник заменяется без переделок на F0069PE и с меньшими затратами
(устанавливался в более старых моделях SHARP).
70DS-03S. Неисправность: телевизор не включается. Вышли из строя: строчный
транзистор BUH515, в блоке питания Q702, Q703 BC338, Q701 2SK2605, пробит
стабилитрон D712 (15 В). После замены блок питания запускается с 3-4 попытки.
Изображение со звуком появляется, но через несколько секунд изображение
складывается сверху до половины экрана. Проверка выходного напряжения 148 В
c блока питания показала, что оно изменяется от 127 до 148 В. Замена оптопары
ничего не дала. Виновником оказался резистор R716 (0,47 Ом). Под напряжением
его сопротивление меняло свое значение.
SHIVAKI
STV-141M4. Неисправность: при включении телевизор уходит в дежурный режим .
Сильно занижены выходные напряжения. При проверке напряжения на микросхеме
TDA4601 на 9-й ножке было обнаружено всего 7 В, что недостаточно для запуска
блока питания. Причина: высох конденсатор С807. Еще в этом телевизоре было
занижено напряжение питания видеоусилителей — всего 100 В вместо 180 В.
Причина — высох конденсатор С431.
STV-143M4. Неисправность: не запускается блок питания, предохранители
не горят. Напряжение на базе Q504 (2SD1545) составляет 0,4 В, что явно
ниже положенного для открытия Q504. При проверке деталей был обнаружен
неисправный конденсатор С510 (внутренний обрыв), подключенный к обмотке
автогенерации 10-9.
STV-2016. Неисправность: блок питания не запускается. Заниженное обратное
сопротивление диода D804 (1N4937 600 В, 1 A). После замены диода БП запуска-
ется, но через 2-3 с отключается. Вывод: неисправна оптопара LV 817. В дежурном
режиме B+ составляет 40 В, а в рабочем — 103 В.
STV-202М4. Неисправность: напряжение на выходе блока питания больше 150 В.
Если замена конденсаторов в первичных цепях блока питания не помогла, то
проверьте R504 (6,8 кОм). Оно может увеличиться до 12 кОм.
STV208M4. Неисправность: не запускается блок питания. Стандартная проверка
схемы ни чего не дала. После проверки ТПИ на генераторе блок запустился и
отработал несколько часов. Затем отключился и перестал запускаться опять.
Заменил ТПИ TL3913-52 на HL-4025B. В качестве генератора применял МП3-3.
Выходное напряжение 125 В. С трансформатора нагружаю исследуемым ТПИ,
отключив коллектор силового ключа.

378
Импульсные источники питания телевизоров
STV-208М4. Неисправность: раз в две недели горит строчный транзистор
в комплекте с ключом (ВUT 11; 2SA1015). 4 повтора! Было замечено, что при
выключении в режим ST.BY частота строчной резко уменьшалась. Причина:
потерял емкость конденсатор 47 мкФ×16 В (питание +9 В на 40-ю ногу микросхемы
ТА8659АN).
STV-209. Неисправность: напряжения блока питания прыгают. «Растр дышит»,
имеется заворот по кадрам. При проверке на лампочку напряжение не меняется,
но занижено. Имеется 80 В вместо 103 В. Заменяем конденсатор 1 мкФ×160 В в
блоке питания.
STV-2110M4. Неисправность: неустойчиво запускается блок питания , если
запустится, то напряжения занижены примерно вдвое . Проверка и замена обвязки
микросхемы STRS-6707, замена самой микросхемы ни к чему не привели. Причина
оказалась в оптроне, через который обратная связь поступает со вторичных
обмоток БПИ на STRS-ку.
STV-2119. Неисправность: телевизор не включается, внешне все детали целые,
на проверку тоже. Заменил PC817 и SE120. ТВ заработал.
SONY
KV-25R1A. Неисправность: не запускается блок питания. Выходное напряжение
от нуля медленно растает до 24 В при норме 135 В. Неисправен резистор 0.33 Ом.
Установлен от 6-й ножки STRS6707 на землю.
KV-25R1R. Неисправность: телевизор не включается. Причина — обрыв
резистора R601 (3,3 Ом 10 Вт) и пробой ключевого транзистора в микросхеме IC600
STRS6707. После замены этих элементов на исправные телевизор включился, но
сразу же сработала защита, и телевизор перешел в дежурный режим. После замены
оптопары IC601 и усилителя ошибки IC602 телевизор заработал нормально.
KV-G21M1. Неисправность: телевизор не включается. В процессе ремонта обна-
ружена неисправная микросхема в блоке питания IC601 STR-S6707. Одновременно
с микросхемой необходимо заменить C623 (220 мкФ×16 В) на (470 мкФ×16 В). В
противном случае возможен скорый повтор.
KV-M1400D. Неисправность: телевизор не включается. Светодиод на передней
панели признаков жизни не подает , все напряжения блока питания занижены
примерно в 10 раз. Неисправен диод D604 RGP15J. Он звонится, как исправный,
цифровым тестером в режиме прозвонки диодов, однако в режиме измерения
сопротивления показывает 5,7 кОм в обе стороны. ВНИМАНИЕ! После замены
диода или в процессе ремонта блока питания проверить резистор R606 (68 Ом) на
1-й ножке STR54041. Если резистор в обрыве при включении, то все напряжения
будут завышены в 3 раза.
KV-M2100K. Неисправность: телевизор не включается. Занижены все
напряжения с блока питания. По цепи +140 В имеется всего +15 В. В первичной
цепи все детали целы, в том числе STR54041. Неисправным оказался диод D604.
Прозванивается как исправный.

250 секретов ремонта импульсных источников питания
379
KV-M2521. Неисправность: блок питания не запускается из дежурного
режима. Неисправен резистор R522 (100 кОм). Он увеличил свое сопротивление до
150 кОм.
KV-S2911D. Неисправность: телевизор включается, работает нормально, но
после выключения не наблюдается запуск, а только пульсирующие попытки стар -
та (с наличием высокого). При заниженном питании сети 180...200В наблюдается
такая же картина. Проверить R611 100 Ом (с 10-й ножки ТПИ на D602).
KV-S2942U. Неисправность: телевизор не включается. Нет запуска блока
питания. Рекомендую проверить заменой С609 (22 мкФх25 В).
KV-S29MH1. Неисправность: в блоке питания периодически выходит из строя
выходной транзистор. При включении в рабочий режим светодиод на передней
панели телевизора гаснет, потом один раз моргает, в блоке питания щелкает одно
реле, второе молчит. Соответственно, один ТПИ выдает 15 В, а второй заперт.
В данном телевизоре 3 ТПИ. Один маленький, стоит в раскачке двух остальных.
Причем один из них подключен первичной обмоткой к нему постоянно, а второй
подключается в рабочем режиме через РЕЛЕ, в котором и была проблема.
Все ТВ на шасси АЕ-1, АЕ-1 А, АЕ-1 В, АЕ-1 С. Неисправность: не запускается
блок питания, слышны попытки блока питания запустится, но запуск не
наблюдается. Заменить конденсаторы в блоке питания С605 (220мкФх50 В), С617
(100 мкФх35 В).
SUPRA
STV-1484DK. Неисправность: при включении сетевой кнопкой телевизор входит
в дежурный режим и не реагирует на команды ни с пульта, ни с передней панели.
Оказалось, что напряжение STANDBY 12 В не отфильтровано. Причина: потеря
емкости С804 (1000мкФх16 В). После замены телевизор стал включаться нормально.
STV-2084DK. Неисправность: при включении слышен писк, исходящий из блока
питания, и телевизор не включается. При проверке вторичных цепей БП
оказалось, что +12 В и +18 В в норме, а вместо +115 В всего +28...30 В. При
отключении питания от строчной развертки напряжение повысилось до +115 В. Проверка
SPLIT-трансформатора и его вторичных цепей ничего не дала. При подключении
строчника напряжение опять просаживалось до +30 В. Замерил осциллографом
пульсации на диоде D8075, и оказалось, что постоянный уровень где-то около +3-
0 В, а выше идут переменные пульсации. Заменил диод, но это не помогло. Затем
заменил С8075 (33 мкФх160 В). Теперь все пришло в норму, телевизор запустился.
STV-2128. Неисправность: наблюдается изменение размера растра при
изменении контрастности. Причина: высох конденсатор (1 мкФх160 В) в БП.
STV-2128MS, основной элемент БП — STR50103A. Неисправность: растр
сужен как по вертикали, так и по горизонтали, вверху экрана наблюдается
заворот по кадру, уходит настройка на каналы. При измерении выходного
напряжения блока питания наблюдаю напряжения на уровне 60% от номинальных
значений. Заменил электролитические конденсаторы в блоке питания С832 и С830
(1 мкФх160 В). Неисправность исчезла.

380
Импульсные источники питания телевизоров
TVT
TVT 2044, 2144. Неисправность: телевизор не включается. Сгорел блок
питания. Меняю BU508AF, TDA4601 и разрывный резистор 2,7 Ом. Через день работы
блок питания повторно выходит из строя. Обуглился конденсатор 5600 пФ на
коллекторе BU508A (1500 В, 8 А, 34 Вт п-р-п). Меняю все еще раз, в том числе
конденсатор заменить обязательно. Дефект типовой.
TELERENT
63-3300. Неисправность: телевизор не включается, при повторном нажатии се -
тевой кнопки слышен треск из блока питания. Через 30...60 мин работы в дежурном
режиме телевизор с пульта запускается и работает устойчиво. Советую проверить
параллельным подключением в блоке питания конденсатор С622 (100мкФх25 В),
а при необходимости его заменить.
THOMSON
Шасси ТХ807. Неисправность: телевизор не включается, не запускается блок
питания. Неисправен ТР23 ВС327-25.
TOWADA
