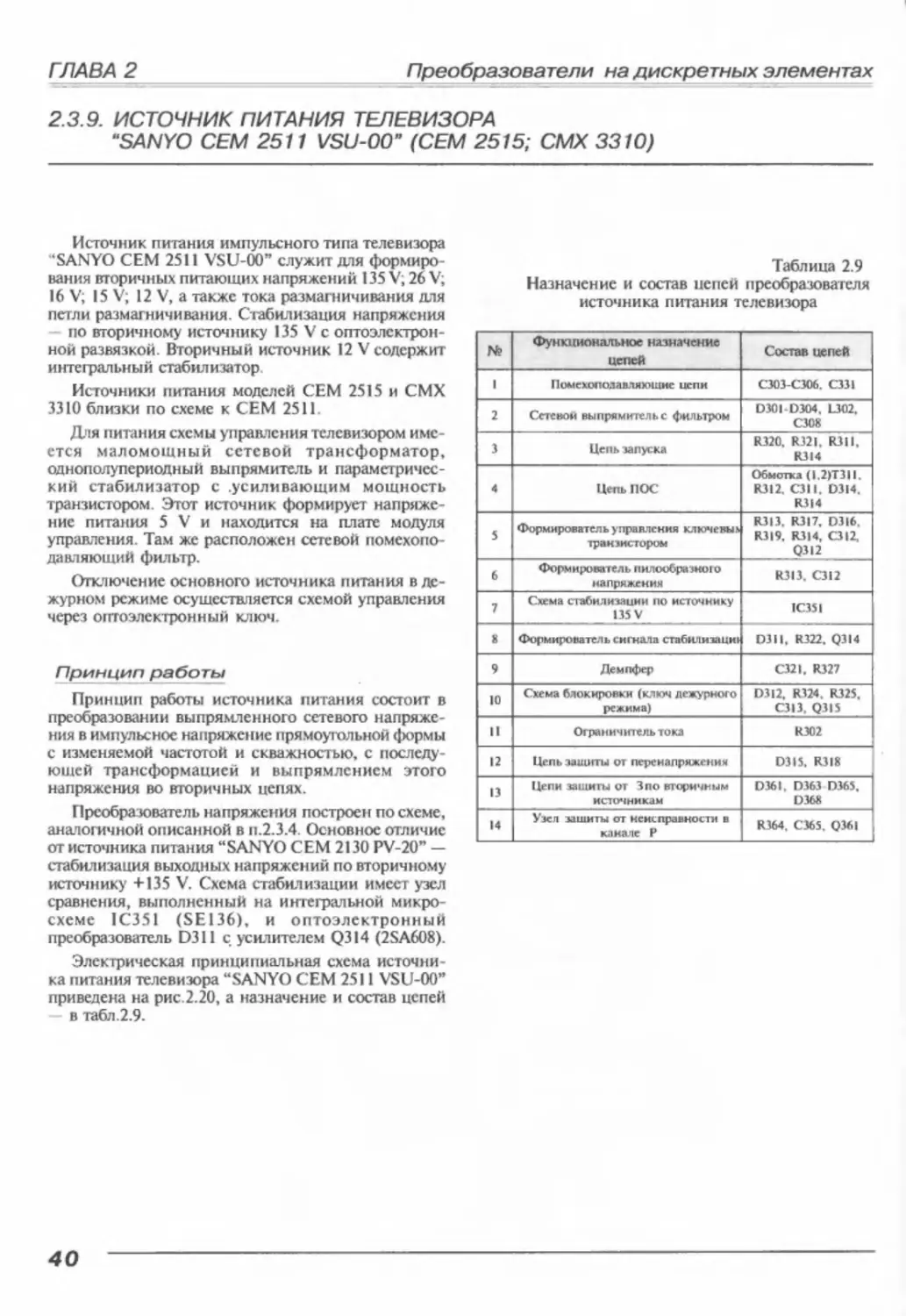

ГЛАВА 2 Преобразователи на дискретных элементах 2.3.9 . ИСТОЧНИК ПИТАНИЯ ТЕЛЕВИЗОРА "SANYO СЕМ 2511 VSU-00" (СЕМ 2515; СМХ 3310) Источник питания импульсного типа телевизора " SANYO СЕМ 2511 VSU-00" служит для формиро вания вторичных питающих напряжений 135 V; 26 V; 16 V; 15 V; 12 V, а также тока размагничивания для петли размагничивания. Стабилизация напряжения - по вторичному источнику 135 V с оптоэлектрон ной развязкой. Вторичный источник 12 V содержит интегральный стабилизатор . Источники питания моделей СЕМ 2515 и СМХ 3310 близки по схеме к СЕМ 2511 . Для питания схемы управления телевизором име е тся маломощный сетевой трансформатор, однополупериодный выпрямитель и параметричес кий стабилизатор с .усиливающим мощность транзистором . Этот источник формирует напряже ние питания 5 V и находится на плате модуля управления . Там же расположен сетевой помехопо давляющий фильтр. Отключение основного источника питания в де журном режиме осуществляется схемой управления через оптоэлектронный ключ. Принцип работы Принцип работы источника питания состоит в преобразовании выпрямленного сетевого напряже ния в импульсное напряжение прямоугольной формы с изменяемой частотой и скважностью, с последу ющей трансформацией и выпрямлением этого напряжения во вторичных цепях. Преобразователь напряжения построен по схеме, аналогичной описанной в п.2.3.4 . Основное отличие от источника питания "SANYO СЕМ 2130 PV-20" - стабилизация выходных напряжений по вторичному источнику +135 V. Схема стабилизации имеет узел сравнения, выполненный на интегральной микро схеме IC351 (SE136), и оптоэлектронный преобразователь 0311 с. усилителем Q3 l 4 (2SA608). Электрическая принципиальная схема источни ка питания телевизора "SANYO СЕМ 2511 VSU-00" приведена на рис . 2.20, а назначение и состав цепей - в табл . 2.9. 40 No 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Таблица 2.9 Назначение и состав цепей преобразователя источника питания телевизора Функциональное назначение Состав цепей цеnей Помехоподавляющие цепи С303 -С306 , С331 Сетевой выпрямитель с фильтром D301 - D304 , L302, С308 Цепь запуска R320, R321 , RЗll, R314 Обмотка (1 , 2)Т311 . Цепь ПОС R312, С311 , D314, R314 Формирователь управления ключевы~ R313 , R317, D316 , R319, R314, С312 , транзистором Q312 Формирователь пилообразного R313 , С312 напряжения Схема стабилизации по источнику IC351 l35V Формирователь сигнала стабилизацю DЗll, R322, Q314 Демпфер С321, R327 Схема блокировки (ключ дежурного D312, R324 , R325, режима) С313 , Q315 Ограничитель тока R302 Цепь защиты от перенапряжения D315, R318 Цепи защиты от Зпо вторичным D361 , D363- D365, источникам D368 Узел защиты от неисправности в R364, С365 , Q361 канале Р
