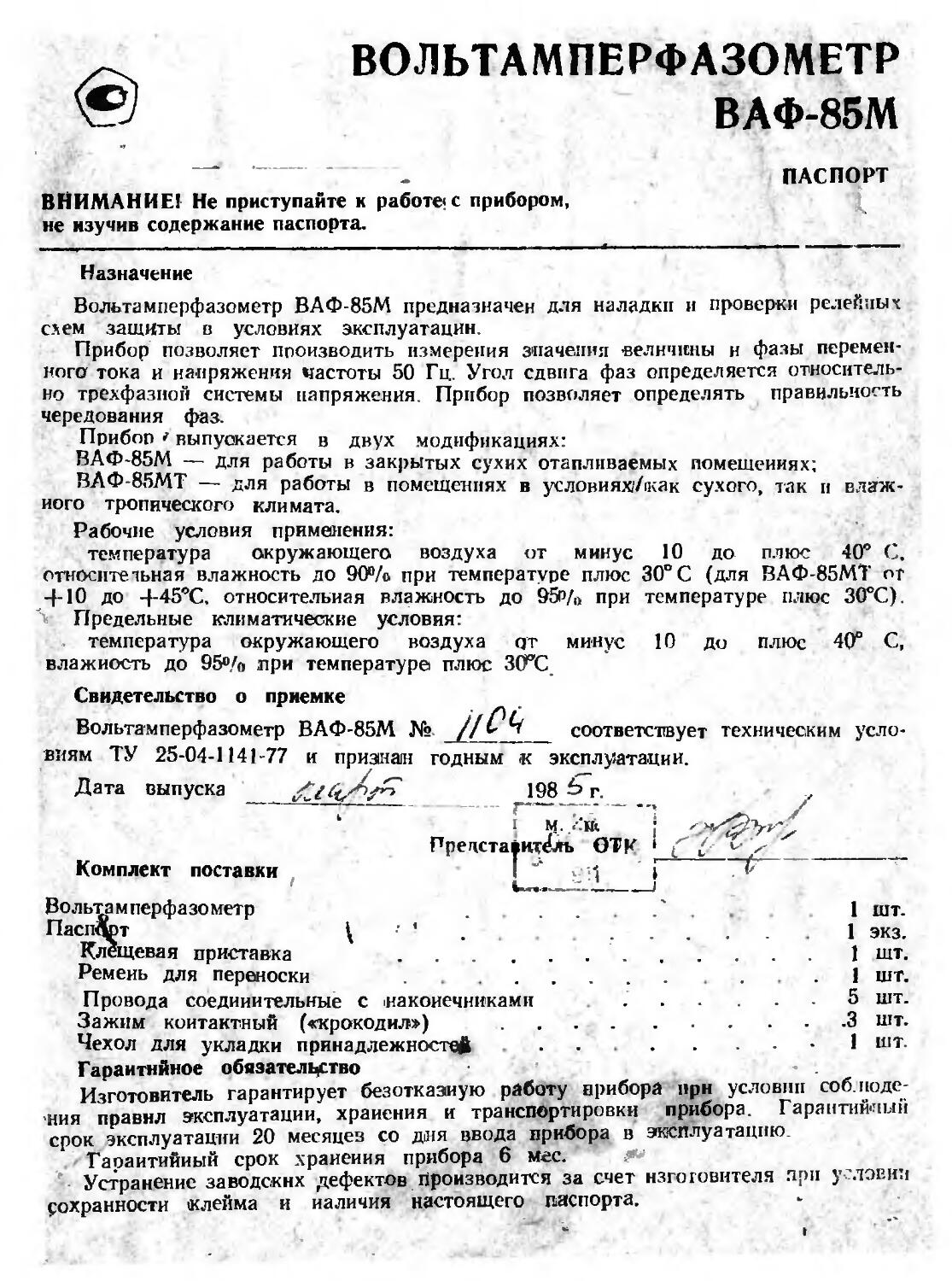

ВОЛЬТАМПЕРФАЗОМЕТР
ВАФ-85М
ВНИМАНИЕ! Не приступайте к работе'с прибором, не изучив содержание паспорта.
ПАСПОРТ
Назначение
Вольтамперфазометр ВАФ-85М предназначен для наладки и проверки релейных схем защиты в условиях эксплуатации
Прибор позволяет ппоизводить измерения значения величины н фазы переменного тока и напряжения частоты 50 Гц. Угол сдвига фаз определяется относительно трехфазной системы напряжения. Прибор позволяет определять правильность чередования фаз.
Прибоп < выпускается в двух модификациях:
ВАФ-85М — для работы в закрытых сухих отапливаемых помещениях;
ВАФ 85МТ — для работы в помещениях в условиях/как сухого, так и влажного тропического климата.
Рабочие условия примевгения:
температура окружающего воздуха от минус 10 до плюс 40° С, относитетьная влажность до 90% при температуре плюс 30° С (для ВАФ-85МТ от + 10 до +45°С, относительная влажность до 95% при температуре плюс 30°С).
V Предельные климатические условия:
температура окружающего воздуха от минус 10 до плюс 40° С, влажность до 95% при температуре плюс 3(ГС
Свидетельство о приемке
Вольтамперфазометр ВАФ-85М № //соответствует техническим усло-
виям ТУ 25-04-114177 и признан годным <к эксплуатации.
Дата выпуска	198 Ь г.
‘	I м./л	;
Представитель ОТ К ‘ f ' ь->______________
Комплект поставки	I л	।
и..._______।
Вольтамперфазометр	1 шт.
Пасп&т	к	.	..................1 экз.
Клещевая приставка	.	.	..........................1 шт.
Ремеиь для переноски	............. .1 шт.
Провода соединительные с наконечниками ..............................5	шт.
Зажим контактный («крокодил») ..................................3 шт.
Чехол для укладки принадлежностей ............................. 1 шт.
Гарантийное обязательство
Изготовитель гарантирует безотказную работу врибора ирн условии соблюдения правил эксплуатации, хранения и транспортировки прибора. Гарантийный срок эксплуатации 20 месяцев со для ввода прибора в эксплуатацию
Гаоаитийиый срок хранения прибора 6 мес.
Устранение заводских дефектов производится за счет изготовителя при условии рохранности клейма и наличия настоящего паспорта.
Технические характеристики
Предел допускаемой основной погрешности прибора при измерении силы и напряжения переменного тока не превышает ± 4%, угла сдвига фа.4 — ± 1.5% при нормальных значениях влияющих величин:
нормальное положение -— горизонтальное ±2°;
температура окружающего воздуха для-
ВАФ-85М	20±5°С,
ВАФ-85МТ	27 ± 5°С,
относительная влажность окружающего воздуха до 8(Ж;
частота переменного тока или напряжения 50 ±. 1 Гц.
Предел допускаемой основной погрешности, предел допускаемой дополнительной погрешности под влиянием различных факторов при измерении си ты и напряжения переменного тока выражается в процентах от конечного значения диапазона измерения, а при измерении угла сдвига фаз«— от суммы конечных значений к калы (1 Ви—0—180).
Конечные значения диапазонов измерений:
величины н фазы напряжения — 1*; 5; 25; 125; 250 В;
величины и фазы тока без разрыва токопроводд I*; 5; 10 Л;
токов с разрывом цепи —10; 50; 250 мА.
Фаза |налряженпй и токов может иметь любое значение в любом из четырех квадрантов.
Входное сопротивление прибора на всех диапазонах измерения напряжения нс менее 2400 Ом/В.
Падение напряжения при измерении /токов 10; 50; 250 мА не превышает значений, соответственно 50; 20; 20 мВ.
Время непрерывной работы — 8 часов
Зазор клещевой приставки для введения токопровода при полном раскрытии мапиитопровода ие менее 7 мм.
Изоляция между всеми изолированными электрическими цепями и корпусом прибора при нормальной температуре и влажности выдерживает в течение 1 мин. действие испытательного ’напряжения 2 кВ практически синусоидальной формы частотой 50 Гц.
Время установления показаний прибора не превышает 4 с.
Предел допускаемой дополнительной погрешности прибора, вызванный влиянием различных факторов, не превышает значений, приведенных в таблице.
Т а б л и ц а
Факторы, влияющие на изменение показаний прибора	При измерении величины тока и напряжения, о/г	При измерении угла сдвига фаз
Изменение температуры окружающего воздуха на каждые 10°С.	±4,0	±5°
Искажение формы кривой при изменении на каждые 5% содержания амплитуды одной из высших гар моннк частотой 50 Гц.	±4,0	±5°
Изменение напряжения питания на +10’л от того, при котором был установлен нуль электрических градусов.	—.	±5°
41
• Для пределов измерения i В и 1 А имеется отдельная шкала 1.0: па остальных пределах измерения отсчет производится по верхней шкале.
Продолжение таблицы
Факторы влияющие иа изменение показаний прибора 				 1	При измерении иРа И3‘ величины ToiKi меренип и напряжения, о/, угла сдвига. гл я
Перемещение токопровода в окис клещевой пристав- ки (от среднего положения в крайнее) на предете 1А.	-ь 1	д- р Разброс показаний при многократном наложении клещевой приставки на токопровод.	+1	+1° Влияние магнитного поля токопровода с током, равным конечному значению диапазона измерений, касающегося клещевой приставки при самом неблагоприятном его расположении и фазе влияющего тока	+2	+5° Изменение положения на 10°	+ 4	+2°
Габаритные размеры 260X169X190 мм, Масса не более 4 кг.
Устройство и работа прибора
Прибор помещен в металлический корпус со съемной крышкой. На передней панели прибора размещены органы управления. Клещевая приставка и соединительные шнуры при переноске закрепляются в верхней съемной крышке прибора-ВЛФ-85М многопредельный выпрямительный прибор. В качестве измерителя использован микроамперметр М 4204.36. Выпрямление при измерении величины тока н напряжения производится германиевым диодом. Ток в диапазонах измерений до 1:5 ГО Л измеряется без разрыва токопровода с помощью клещевой пристав! н, охватывающей токопровод. Приставка работает как трансформатор тока. Для уменьшения влияния магнитных полей обмотка расположена ма двух катушках.
При измерении угла сдвига фаз последовательно с измерительным механизмом включается фазозавиепмыи выпрямитель. Напряжение возбуждения подается на фазозависимын выпрямитель с ротора фазорегулятора (сельсина). Поворот оси фаioperyчятора изменяет фазу возбуждения фазозависимого выпрямителя,, т. с. фазу включения и выключения его относительно фазы тока по измерительному приберу.
Отсчет угла сдвига фазы производится по лимбу, закрепленному иа оси фазорегулятора, в момент, когда стрелка прибора устанавливается на нуль.
Нуль градуировки лимба установлен по фазе АВ, т. е„ если иа контактный зажим <—» (приложение 1) подается напряжение фазы АЛ а на контактный зажим «V* — напряжение фазы В, то при совмещении нулевой отметки на лимбе с контрольной риской подвижной планки стрелка прибора не отклоняется от отметки механического нуля1
Измерение токов в диапазонах измерений до 10, 50, 250 мА производится при помощи трансформатора тока, встроенного в прибор. Во вторичную обмотку трансформатора включен измерительный прибор.
Меры безопасности
При измерении в цепях с высоким напряжением необходимо подключать и отключать прибор только при выключенном напряжении в исследуемой цепи.
Измерение тока с клещевой приставкой производить одной рукой во избежание прохождения электрического тока через организм человека
Подготовка прибора к работе
Для получения правильных результатов измерений и для предупреждения возможных повреждений прибора необходимо:
установить прибор перед измерением в горизонтальное положение;
установить стрелку прибора корректором на начальные отметки шкал;
установить переключатель рода работы в положение, соответствующее роду измеряемой величины;
включить прибор р соответствии с маркировкой;
нс переключать прибор под напряжением;
3
включить прибор а исследуемую цепь посредством соединительных проводов;
установить переключатель диапазонов измерении в положение «250 В» по окончании измерений, отключив прибор от исследуемой цепи.
Порядок работы
Дл измерения силы тока до 1; 5; 10 А или напряжения,/до I; 5; 25; 125, 250 В тумблер В2 «Фаза—Величина» необходимо установить в положение «Величина», а переключатель ВЗ пределов измерения (конечных значений) — в положение, соответствующее ожидаемому значению измеряемой величины, затем подсоединить соедини тельные провода к зажимам прибора. Тумблер В1 «мА—V, А» установить в положение «V, А». Силу тока измерить с помощью клещевой приставки, котора.i присоединяется к контактным зажимам <—?• н «А». При измерении силы тока или угла сдвига фаз меньше величины, допускаемой нижним пределом измерения, необходимо обвить клещи гокопроводнИ'Ком (для этого необходимо предварительно разорвать токовую цепь), а показания прибора разделить на число витков, про ходящих через ркно приставки.
. «змс-ряемое напряженке подводится к контактным зажимам <—•> и «V».
Для измерения угла сдвига фаз тумблер В2 «Фаза—Величина» установить г, положение «Фаза», тумблер ,В1 «мА—V, А» — в положение «V, А».
К контактным зажимам фаз «А», «В», «С» псдводится соответственно трехфаз-нь"1 ток напряжением 220 . В. Для проверки правильности чередования фаз нужно отжать рукоятку верньера. При этом вращение свободной оси фазорегулятора с лимбом по (Часовой стрелке указывает па правильное чередование фаз. Установить или проверить правильность установки «нуля», для чею соединить перс иышими зажимы фазы «А» с <•—», а «В» с «V» для измерения физы по напряжению. Если нуль лимба t ие совпадает с риско и иа планке установки нуля, необходимо отпустить прижимной винт 8 (рисунок), ycia.i шить риску планки против «0» лимба 1 фазорегулятора и зажать прижимной випг б. Если перемещением планки 2 не удается совместить риску с нулевой отметкой лимба, планку установить в среднем положении, а лимб фазорегулятора вращать до совмещения пулевой отметки п риски, предварительно отпустив крепящий ыыг и придерживая ручку. Лимб снова зажать винтом, а перемещеньем планки доишь ся более точного совпадения нулевой отметки и риски; Снять перемычки и приступить к измерению.
При подключении токосъемной приставки необходимо соблюдать полярное гь.
Процесс измерения угла сдвига фазы заключается во вращении лимба фазорегулятора до тех пор, пока, стрелка прибора ие установится на нуль, после этою производится отсчет по лимбу, Угол установлен правильно, если при смещении лимба стрелка прибора движется в ту же сторону, что и лимб. При измерении угла между двумя различными векторами вычисляется разность утлов, но..ученных при двух измерениях.
При измерении токов в диапазонах измерений до 10, 50, 250 мА исследуемую цепь 'нужно присоединить к соответственно обозначенным зажимам <—.> и ю, об, 250 мА- Тумблер В1 установить в положение «мА», а тумблер В2 установить в положение «Величина», отсчет производить по шкале прибора.
При измерении угла сдвига фаз характер нагрузки определять по соответству ющему обозначению на лицевой панели прибора и лимба. Если лимб и стрелка прибора движутся против часовой стрелки, то нагрузка индуктивная, если по часовой стрелке, то емкостная.
Указания по поверке
Поверку прибора производить путем сличения его показаний с показаниями образцовых приборов Допускаемая погрешность образцовых приборов должна быть в 5 раз меньше предела допускаемой погрешности испытуемого прибора
Образцовый прибор следует выдирать таким образом, чтобы конечное значение шкалы не превосходило соответствующего конечного значения поверяемого прибора более чем на 25%.
Поверку производить в соответствии с инструкциями 184—62 и 194 -62 Госстандарта СССР.
4
Хранение
Приборы должны храниться в упаковке при температуре окружающего воздуха от плюс 1 до плюс 40° С и относительной влажности до 80"/о. Хранение приборов без упаковки должно производиться при температуре, окружающего воздуха от +10 до +35°С и относительной влажности до 80м/о. В доздухе не должно быть ныли, газов и паров, вызывающих коррозию.
Характерные неисправности
и методы их устранения
Приборы могут ремонтироваться в специальных ремонтных мастерских пли лабораториях при наличии необходимого оборудования и поверочной аппаратуры.
Обрыв любого из резисторов в цепи напряжения легко обнаружить по отсутствию показаний прибора на соответствующем пределе измерения по напряжению, выход из строя германиевого диода — по неправильным показаниям на всех пределах измерения тока и напряжения.
По электрической принципиальной схеме прибора легко найти .любую деталь, смонтированную на панели. Повреждения находят при осмотре и ориентировочных измерениях омметром.
1г юле ремонта, .влекущего за собой изменение параметров прибора (после за-мены германиевых диодов, перемотки рамки прибора и т.п.) необходимо произвести его подгонку.
Е.ли ремонтировался измерительный механизм с разбором магнитной свете» ы, необходимо произвести его подгонку.
Если рсмо.1 тировался измерительный механизм с разборам магнитной системы, кеоо:.однмо произвести регулировку его тока полного отклонения до 50 + 0 мкА путем намагничивания и плавного размагничивания системы. Рету тировку приио ра производить при температуре окружающего воздуха плюс 20 + 5°С,
Регулировку ка переменном напряжении производить в диапазон, х и мерении до 2оЭ В и 1 В резисторами R7*, R15“, на диапазонах измерения мА рс-лгсго-ром К1*. Изменением величины резисторов R7*, R15*, RI* подогнать рток в изме рителыюм механизме до такой величины, чтобы стрелка прибора огклоч г.гась до конечной отметки шкалы.
После регулировки проверить основную погрешность «га всех диапазонах измерения тока и напряжения.
Р ию. 1. Вид на панель прибора со снятой крышкой.
1—Лимб ф "л регулятора: 2 — Подвижная планка; 3 — Коптавтпг ’ зажимы; 4 — Прибор; 5 Переключатель пределов; 6—Перег.лю»атель «Фаза—Величин:'»; 7 переключатель «V», А мА», 8- Прижимной впит, 9 Кнопка верньера.
5
Схема принципиальная злентричесхая ВАФ-85М.
