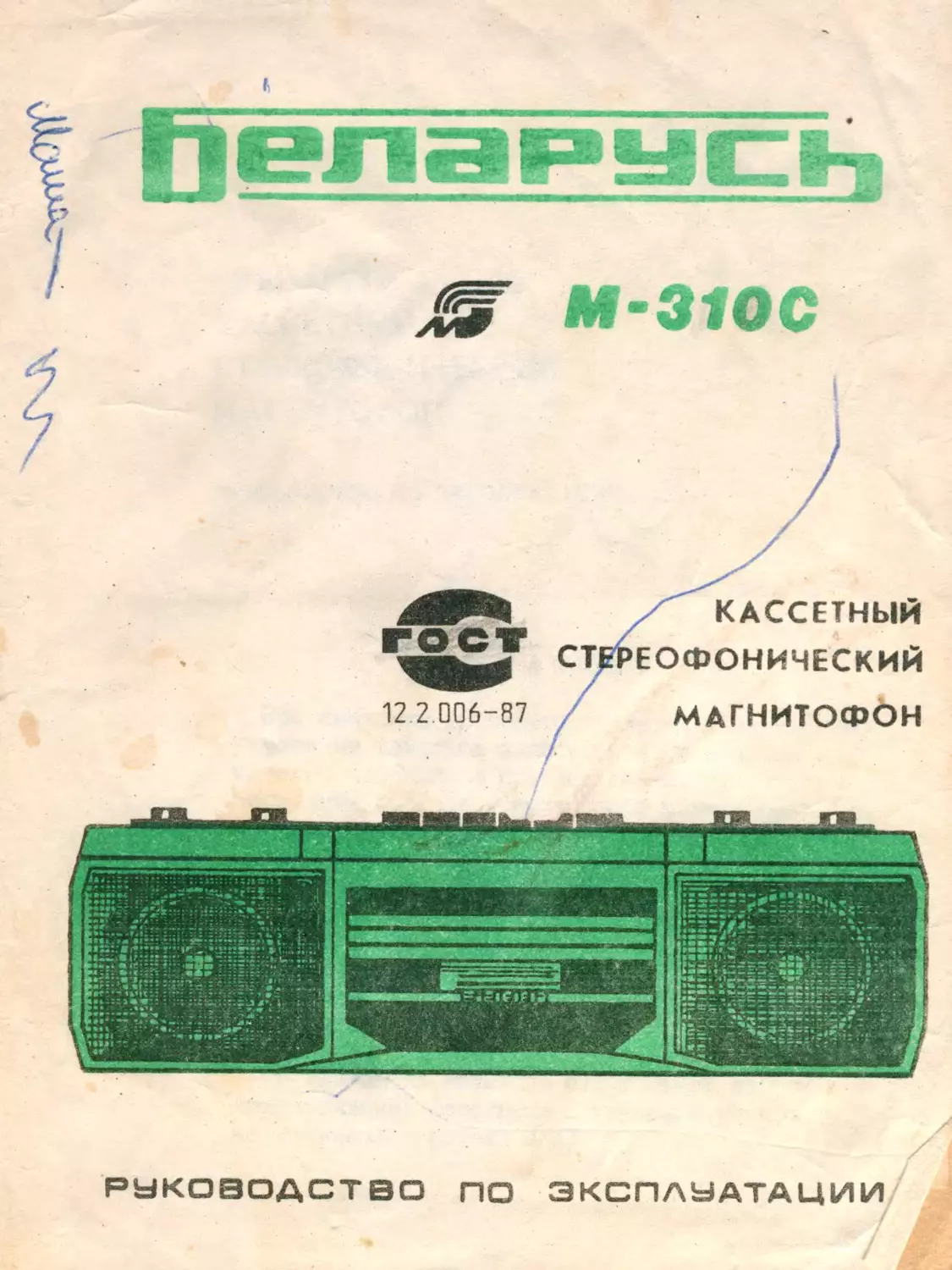

z КАССЕТНЫЙ
СТЕРЕОФОНИЧЕСКИЙ
12 2 006-87 / МАГНИТОФОН
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
УВА1АЕИУЙ ПОКУПАТЕЛЬ*
Вы стая» обладателем экспортного варианта
магиитофоиа 'Беларусь Н-310С с уяучмеииыии конструкцией
а дизайном.
На да мс в иа магнитофоне в Блоке алтайка ос во яи мм иа
английском языке.
Внимательно ознакомтесь с инструкцией но
эксплуатации я данями прнпояеиием, где ниеотся ко
пояснения ло надписям н доработкам.
Пояснения к рис.1.
1	- volине (регулятор ГРОМКОСТЬ)
2	- balance (ругулятор БАЛАНС)
3	- power (световая индикация вклинения литания
от сета, световая индикация разряда батарей)
4	• stop/eject (кпавива для остановка магнитофона
я открывания кассетопрнеиинка)
5	- pause (кпавияа для временного останова яеитм)
6	- play (кпавияа для вклинения магнитофона о реями
ВОСПРОИЗВЕДЕНИЕ)
7	- forward (кпавияа для перемотки яеитм вперед)
6	- reverse (клавниа для перемотка ленты назад)
9	- гес (кпавияа для вклинения магнитофона в реявм
ЗАПИСЬ)
10	• (кнопка вклинения микрофона)
11	- гес (световая индикация вклинена магнитофона в
реши ЗАПИСЬ)
12	- low (регулятор тембра по ииямим частотам)
13	• high (регулятор тембра ло верхним частотам)
ВАТТ
14	- кнопка POHER для вклинения блока питания
Позиции 14, 16, 18, 19 остались без изменений.
Позиция 17 - кнопка для отключения расяиреиия
стереобазы отсутствует.
Иа верхней крыяке блока питания наиесеим входные и
выходные параметры.
Блок литания рассчитай на иапряяеиие 220В, 50Гц,
ионность 12 Вт| выходные параметры 10В । 0,8А.
ВНИМАНИЕ*
Веред снятием крынки блока питания следует вынуть
валку ив роздтки сети литания.
ВНИМАНИЕ!
При снижении громкости звучания магнитофона,
ухудшении качества записи хотя бы в едком из
каналов необходимо произвести чист: у поверхности
магнитных головок и прижимного ролика согласно
п.7 настоящего руководства.
Изменения электрической схемы.
Не установлены ЭРЭ:‘2VT5/AT7, 2\D4-2VD6,2327,
23322VD8 подсоединен в точку подсоедини.иля
базы 2VT5, ”+*’ - коллектора 2VT5.
В блоке питания вместо емкости 22п0 мкФ, установ-
лена емкость 0,047 мкФ, при этом конденсз'; ср 02
не устанавливается.
В данном магнитофоне отсутствует возможность
прослушивания фонограмм с головных телефонов,
не установлен разъем 2XS3.
’’БЕЛАРУСЬ М-310С”
КАССЕТНЫЙ
СТЕРЕОФОНИЧЕСКИЙ
МАГНИТОФОН
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СОДЕРЖАНИЕ
1.	Общие указания............................................ 3
2.	Комплект поставки......................................... 4
3.	Основные технические характеристики....................... 4
4.	Указания по технике безопасности.........................  5
5.	Краткое описание магнитофона....................'......... 5
6.	Подготовка к работе и порядок работы с магнитофоном ...... 5
6.1.	Подключение источников питания....................  5
6.2.	Установка кассеты...............................    5
6.3.	Запись .........................................	. . 6
6.4.	Воспроизведение..........'......................... 7
6.5.	Временный останов..................................10
6.6.	Автостоп...........................................10
6.7.	Ускоренная перемотка ленты ........................10
7.	Техническое обслуживание................................  10
7.1.	Смазка магнитофона и замена пассика ...............10
7.2.	Замена вставки плавкой.............................10
8.	Гарантийные обязательства  ...............................10
Тираж 30 000 экз.	Зак 3441 Ьесплатно. Заказное
Могилевская областная укрупненная типография нм. Я. М. Свердлова.
21200b, Могилев, Первомайская, 70	:
I.	ОБЩИЕ УКАЗАНИЯ
При покупке стереофонического кассетного магнитофона «Беларусь М-310С»
(в дальнейшем магнитофона) требуйте проверки его работоспособности.
Убедитесь в том, что в гарантийном и отрывном талонах в руководстве по
эксплуатации на магнитофон проставлены штампы магазина, разборчивая под*
пись или штамп продавца и дата продажи.
Помните, что при утере талона Вы лишаетесь права на гарантийный ре-
монт.
Проверьте сохранность пломб на магнитофоне и его комплектность, не
вскрывая полиэтиленовую упаковку; завод-изготовитель принимает претензии
по некомплектности только при предъявлении невскрытого пакета.
Перед включением магнитофона внимательно ознакомьтесь с настоящим ру-
ководством по эксплуатации (РЭ), назначением и расположением элементов уп-
равления и гнезд для внешних соединений.
Подключать магнитофон к другой радиоэлектронной аппаратуре можно толь-
ко при совпадении ответных частей соединительных разъемов.
Принимая магнитофон из гарантийного ремонта, владелец должен подписы-
вать гарантийный талон после проверки соответствия записи ремонтного пред-
приятия произведенному ремонту.
После перевозки зимой магнитофон недопустимо сразу включать в работу;
его необходимо выдержать при комнатной температуре не менее 3 ч.
Во избежание порчи ленты включать магнитофон в сеть можно только пос-
ле нажатия клавиши останова. Нельзя оставлять неработающий магнитофон с на-
жатыми клавишами.
Недопустимо оставлять блок питания неработающего магнитофона включен-
ным в электросеть — это приводит к перегреву блока питания.
При установке элементов питания в батарейный отсек необходимо строго
соблюдать полярность установки элементов. Неправильная установка элементов
может привести к повреждению магнитофона.
При длительном хранении магнитофона не следует оставлять в нем элемен-
ты питания, так как электролит может вытечь и повредить магнитофон.
Запрещается для питания магнитофона использовать бортовую сеть автомо-
биля.
Питание можно осуществлять от источника постоянного тока с выходным на-
пряжением (12±3)В и током нагрузки не менее 1 А.
Запрещается включать магнитофон в режим ЗАПИСЬ без установки кассеты
в кассетоприемник или при установке кассеты с обломленными блокировоч-
ными язычками.
Основное рабочее положение магнитофона — вертикальное.
Для переноса магнитофона пользоваться только специально предназначенной
для этого ручкой.
Недопустимо применять магнитные ленты с рабочим слоем CrO?, FeCr.
Сопротивление головных телефонов должно быть не менее 100 ом.
Магнитофон предназначен для эксплуатации в условиях по ГОСТ 15150-69
для исполнения у категории 1.1 при температуре окружающей среды от 1 до
45°С.
В отдельных партиях магнитофонов могут быть схемные и конструктивные
изменения, не ухудшающие параметров магнитофона.
Рекомендуемая максимальная продолжительность непрерывной работы маг-
нитофона — не более 7 ч..
3
ВНИМАНИЕ!
В процессе эксплуатации магнитофона могут возникнуть неисправности, при-
чиной которых является некачественная кассета. Претензии ло кассетам следует
направлять в адрес их завода-изготовителя.
С целью обеспечения высокого качества записи и воспроизведения, а так-
же устранения возможного дефекта ло намотке ленты на тонвал или прижим-
ной ролик, необходимо перемотать полностью магнитную ленту в обе стороны
2.	КОМПЛЕКТ ПОСТАВКИ
Магнитофон «Беларусь М-31 ОС»..........................I шт.
Руководство по эксплуатации с гарантийным и
отрывным талонами........................................ .1	экз
Индивидуальная тара.................................... 1	шт.
В отдельной упаковке
Блок питания........................................... 1	шт.
Кабель соединительный	1	ил.
Кассета МК-60 с гарантийным талоном (допускается
комплектование фонограммами магнитными) ....	.2	шт.
Пассик резиновый............... .... 1 шт.
Вставка плавкая ВПТ6-7 (1	А)...........................3	шт.
3.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Полный эффективный частотный диапазон и
эффективный частотный диапазон воспроизведения,
Гц, не уже	 63—12500
Регулировка тембра по верхним частотам,	9
дБ, не менее........................................ 9
Регулировка тембра по нижним тастотам,	• 6
дБ, не менее.............................. - 9
Максимальная выходная электрическая мощность при
питании, Вт:
от сети переменного тема, не менее	2x2,0
от автономных источников, не менее	2x0,7
Основное отклонение от номинальной скорости,
%, не более
Взвешенное значение детонации, % бо<ее	0,35
Полное взвешенное отношение си-нал/:~,»м. до,
не менее........................
Габаритные размеры магнитофона, мм.
не более .	................ 42UB5.I04
Масса магнитофона, кг, не бойее
Время работы от комплекта батареи при непре-
рывной работе не более 2 часов в сутки, ч не менее	Ю
Содержание драгоценных материалов, цветных
металлов ч их сплаэов
Золото	0,041227	г
Серебро	0,685464	г
Платина	0,000977	г
Палладии	0 003428	г.
Алюминии и алюминиевые сплавы	0.0210 кг
Медь и сплавы на медной основе	С J467 кг.
Цинк и цинковые сплавы	U.1350 кг
4.	УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
3 блоке литания магнитофона имеется опасное напряжение 220 3. Для ра-
боты магнитофона от сети переменного тока необходимо сначала вставите ште-
кер шнура питания в гнездо 16 магнитофона, а затем вилку блока питания в ро-
зетку электросети.
Недопустимо включать магнитофон при снятой задней крышке или открытом
блоке питания.
Запрещается скручивать в узлы шнур питания магнитофона.
Смену плавкой вставки, а также все профилактические работы производить
только после отключения блока питания от сети. Запрещается применять само-
дельные предохранители.
Магнитофон запрещается подвергать воздействию капель и брызг.
5.	КРАТКОЕ ОПИСАНИЕ МАГНИТОФОНА
«Беларусь М-3 ЮС» — кассетный носимый стереофонический магнитофон
третьей группы сложности по ГОСТ 24863-87 предназначен для записи и воспро-
изведения фонограмм с применением магнитной ленты типа МЭК1, размещенной
в кассете типа МК-60 или МК-90. Магнитофон соответствует требованиям
ТУ 2.940.002.
8 магнитофоне предусмотрены: возможность прослушивания записываемой
фонограммы, неотключаемая автоматическая регулировка уровня записи (ДРУЗ),
подключение головных телефонов с отключением громкоговорителей, автостоп,
временный останов ленты, микширование сигналов с микрофонного входа, све-
товая индикация режима ЗАПИСЬ, световая индикация питания от сети и раз-
ряда батарей.
Магнитофон имеет: устройство электронного расширения стереобазы, регу-
лировку баланса между стереоканалами, регулировку тембра по нижним и верх-
ним частотам, тонкомпенсированную регулировку уровня громкости.
Запись можно производить от: внешнего микрофона (МД282), радиоприемни-
ка, телевизора, радиотрансляционной линии, электропроигрывателя, а также дру-
гого магнитофона любого типа, имеющего линейный выход.
Питание магнитофона осуществляется от сети переменного тока частотой
50 Гц напряжением 220 8 при помощи блока литания, входящего в комплект
магнитофона.
Расположение и назначение основных элементов магнитофона показано на
рис. ,1.
Соединительный кабель и схема его распайки приведены на рис. 2.
Схема подключения магнитофона к радиоэлектронной аппаратуре показана
т,а рис. 3.	ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
С МАГНИТОФОНОМ
6.1.	Подключение источника питания.
6.1.1.	Установка элементов питания.
Установку элементов питания производить согласно рис. 4. Для этого открыть
крышку отсека элементов литания и в соответствии с маркировкой, приведенной
на задней крышке магнитофона, уложить шесть элементов типа А343 в отсек,
закрыть крышку.
6.1.2.	Подключение блока питания.
Для подключения блока питания вставить штекер шнура блика питания в
гнездо 16, расположенное на боковой планке магнитофона. 8ин.су для подклю-
чения к сети переменного тока вставить в розетку с напряжением 220 8. На-
жать кнопку 15. 8о избежание наводки установить блок питания на максималь-
но возможное расстояние от магнитофона.
6.2.	Установка кассеты.
Нажать клавишу 4, при этом откроется кассетом|>иемник. Установить кассе-
ту в кассетоприемник, как показано на рис. 5.
5
1 — регулятор ГРОМКОСТЬ для установки уровня проел уши-
вания фонограмм; 2 - регулятор БАЛАНС для установки рав-
ной громкости звучания громкоговорителей обоих стереокана-
лов ; 3 - световая индикация включения питания от сети, све-
товая индикация разряда батарей; 4 - клавишв^у4 для оста-
новки магнитофона и открывания кассетоприемника; 5 — кла-
виша О для временного останова ленты; 6 - клавиша О—
для включения магнитофона в режим ВОСПРОИЗВЕДЕНИЕ;
7 — клавиша <М- для перемотки ленты вперед; 8 - клавиша
-to для перемотки ленты назад; 9 - клавиша для вклю-
чения магнитофона в режим ЗАПИСЬ; 10 — кнопка включе-
ния микрофона; 11 — световая индикация включения магни-
тофона в режим ЗАПИСЬ; 12 - регулятор тембра по нижним
частотам; 13 — регулятор тембра по верхним частотам; 14 —
гнездо	для подключения головных телефонов; 15 -
кнопка для включения блока питания; 16 - гнездо вефВ
для подключения блока питания или другого внешнего источ-
ника постоянного тока; 17 - кнопка	для отключения
расширения стереобазы; 18— розетка	для «аписи от другого
магнитофона, электропрои!рмваюшего устройства, усилителя
звуковой частоты, радиовещательного и телевизионного при
емников, радиотрансляционной линии, высокочастотного уст-
ройства; 19 - розетка О О* для подключения внешнего мик-
рофона, линейный выход; 20 - кассетоприемник
Рис. 1
Легким нажатием на кассетоприемник закрыть его.
Для извлечения кассеты необходимо нажать клавишу 4 два раза, если маг-
нитофон был включен в какой-либо режим работы, или один раз, если магни-
тофон находился в положении СТОП.
ВНИМАНИЕ! Все переключения в магнитофоне осуществлять только через
клавишу 4.
6.3.	Запись.
ВНИМАНИЕ! Для подключения магнитофона к другой радиоэлектронной ап-
паратуре использовать только соединительный кабель, входящий в комплект маг-
нитофона. Применение других кабелей может привести к повреждению магни-
тофона.
Установить в магнитофон кассету с лентой. Нажать клавишу 5, затем однов-
ременно нажать клавиши 9 и 6. Регулировка уровня записи осуществляется ав-
томатически. Через 15—20 сек повторно нажать клавишу 5 и произвести запись.
6
ВПВ-1
Pl. R2 резисторы типа С2-ЗЗН-О,125-5,1 МОм
Рис. 2
При каждой новой записи старая запись стирается автоматически. Если в про-
цессе записи необходимо сделать паузу, нажать клавишу 5. Для продолжения
записи повторно нажать клавишу 5
При записи не устаназливать чрезмерно большую громкость — это ухудшает
качество записи.
После окончания записи нажать клавишу 4, магнитофон выключается.
Кассета снабжена защитным устройством, предотвращающим случайнее ст •-
рание записи. На задней стенке кассеты имеются углубления, защищенные бло-
кировочными язычками. При желании сохранить запись блокировочный язычок
обломать слева, если смотреть на кассету со стороны, которую хотят предох-
ранить от стирания. 3 этом случае при установке кассеты клавиша записи не под-
дастся нажиму. Чтобы снять действие защитного устройства, соответствующее
углубление в кассете заполнить кусочками пластмассы, резинки и т.п.
6	3 1. Запись с микрофона.
Включить вилку шнура микрофона в розетку 19 магнитофона. Нажать клави-
шу включения микрофона 10. произвести запись.
В магнитофоне предусмотрено микширование (одновременная запись) сигна-
лов с микрофона и любого другого входов.
Во избежание акустической генерации регулятор громкости должен находить-
ся в положении минимальной громкости. После окончания записи снова нажать
кнопку 10
При записи речи, избегать громких звуков, криков, хлопков— она 6,дот бо-
лее качественной.
6.3	.2 Запись с электропроигрывателя или другого магнитофона.
Включить' одну вилку соединительного кабеля (см. рис. 2) в розетку 1Р ма>
нитофона, а другую подключить к выходу электропроигрывателя или к р---зет
кс линейного выхода другого магнитофона, с которого будет производиться • <.»
пись, и произвести запись.
6.3	.3. Запись с радиотрансляционной линии.
Для записи монофонических программ, поступающих с радиотрансляционной
линии, служит соединительный кабель с вилкои ВПВ-1 (см. рис 2) Включить
вилку XI соединительного кабеля в розетку 18 магнитофона и вилке ВПВ-1 в
розетку радиотрансляционной сети и произвести запись.
6	3 4. Запись с радиоприемника и телевизора.
Одну вилку соединительного кабеля включить в розетку 18 магнитофона
другую — в розетку радиоприемника, предназначенную для записи на магии го
фон. Произвест-и запись.
6.4	. Воспроизведение.
Установить кассету. Нажать клавишу 6. °ет,пяторами ромкости. -ембра и
стереобаланса установить желаемое звучание магнитофона
Нельзя устанавливать чрезмерно большой громкости — это приводит к иска-
жению звука, а при питании от гальванических ♦пемеитов - к их ускоренному
разряду.
При питании от автономных источников мигание светодиода индикации раз-
ряда батареи при больших уровнях громкости • окорит о том что скоро пред-
стоит замена гальванических элементов * <т<:ь,*е свечения светодиода гово-
рит о необходимости их замены.
7
Для подключения внешнего
источника питания	Д'»* аоспроиэаеденил через внешний уси-
ЛИПЛЬ
Для зелием от другого магнитофоне, эле<-
тролроигрывающего устройства, электро-
фона, усилителя звуковой частоты, радио
яешательного и телевизионного приемни-
ков, радиотрансляционной линии, высоко
частотного устройства
Рис. 5
9
Для воспроизведения записи через	х-риомнич, радиолу, те-
левизор включить одну вилку соединительна о н^бг-ли в розетку 1^ магнитофо-
на, другую — в розетку для подключения злукоснимателя магнитофона,
которая имеется в усилителе, радиоприемнике, радиоле, телевизоре.
Воспроизведение записи через головные стереофонические телефоны произ-
водить при подключении вилки головных телефонов в гнездо 14 магнитофона.
Акустическая система при подключении головных телефонов отключаем. Реко-
мендуемый для применения тип головных телефонов; ТДС-22-1.
6.5	. Временный останов.
Для временной остановки магнитной ленты в режиме ЗАПИСЬ или ВОСПРО-
ИЗВЕДЕНИЕ без изменения режима работы магнитофона нажать клавишу 5
Для продолжения работы магнитофона в заданном режиме необходимо клави-
шу 5 нажать повторно.
6.6	Автостоп.
При работе с магнитофоном в любом режиме при прекращении движения
ленты в кассет** происходит автоматическое выключение магнитофона с пере-
водом в режим СТОП.
6.7	Ускоренная перемотка ленты.
Ускоренную перемотку ленты вперед (назад) производить нажатием клавиши
7 (8).
7.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Оберегайте магнитофон от ударов, пыли, сырости, солнцепека и содержите
его в чистоте, периодически протирайте наружные части магнитофона сухой и
чистой фланелью.
Неисправности магнитофона могут быть вызваны в результате нарушен.
правил эксплуатации.
Рабочие поверхности магнитный головок, прижимного ролика и ведущего
вала для обеспечения качественной записи и воспроизведения следует проти-
рать по мере их загрязнения. Для этого ватой, намотанной на деревянном или
пластмассовом стержне и увлажненной спиртом, тщательно очистите рабочие
поверхности указанных элементов. Первым признаком загрязнения магнитных го-
ловок является снижение громкости и качества записи.
Корпус магнитофона недопустимо протирать органическими растворителями
(ацетоном и др.)
Запрещается прикасаться к магнитным голевкам мрталгичеекчми а тем бо-
лее намагниченными предметами.
При неоднократном переключении режимов работы магнитофона возможно
образование ступеней ленты внутри кассеты. Для обеспечения нормальной ра-
боты кассеты необходимо произвести полную перемотн. ленты в любом направ-
лении.
Ремонт магнитофона должен производиться только ремонтными ппепприяти
ями.
Заводская смазка трущихся частей лентопротяжного механизма обеспечивает
работу магнитофона на .протяжении гарантийного срока, пос по чего цегссооб
разно производить смазку через 250—300 ч работы, но не реже 1 раза п год.
Смазку магнитофона и замену пассика производить в мастерской в соответ-
ствии с указаниями на кинематическом схеме.
Замену вставки плавкой ВПТ6—7, которая расположена в корпусе блока пи-
тания, потребитель может производить согласно рис. 6. Перед заменой вставки
плавкой отключить блок питания из,розетки электросети.
8.	ГАРАНТИЙНЫЕ обязательства
Магнитофон «Беларусь М-310С» соответствует утвержденному образцу.
Изготовитель гарантирует соответствие магнитофона требованиям ГОСТ
24863-87 и ТУ 2 940.002 при соблюдении владельцем правил эксплуатации, изло-
женных в руководстве по эксплуатации.
10
Гарантийный срои эксплуатации магнитофона — 12 месяцев со дня продажи
через розничную торговую сеть.
Гарантийный срок хранения — 2 года со дня изготовления.
В течение гарантийного срока эксплуатации владелец имеет право на бесплат-
ный ремонт по предъявлению гарантийного талона. При этом за первый ремонт
вырезается отрывной талон, соответствующий выполненной работе.
Последующие в течение гарантийного срока ремонты выполняются также
бесплатно, а данные о ремонте записываются на оборотной стороне гарантий-
ного талона.
Техническое обслуживание и ремонт изделия в течение гарантийного срока
эксплуатации выполняют ремонтные предприятия, информацию о которых мож-
но получить в ремонтном предприятии по месту проживания владельца или в
ближайшем магазине радиотоваров.
Без предъявления гарантийного и отрывного талонов на изделие или при
отсутствии на талонах штампа предприятия, продавшего магнитофон, и даты про-
дажи претензии к качеству работы изделия не принимаются и гарантийный ре-
монт не производится.
При нарушении пломб на изделии, а также, если владелец эксплуатирует
изделие в нарушение руководства по эксплуатации, изделие снимается с гаран-
тийного ремонта и ремонт производится за счет владельца.
Обмен неисправных изделий осуществляется в соответствии с действующими
правилами обмена промышленных товаров, купленных в розничной торговой се-
ти государственной и кооперативной торговли.
ВНИМАНИЕ! Если изделие вышло из строя по вине его владельца из-за не-
правильной эксплуатации, несоблюдения указаний, приведенных в настоящем ру-
ководстве, небрежного обращения, питания напряжением, несоответствующим
указанному в руководстве, при наличии механических повреждений (трещин, ско-
лов, глубоких царапин), а также, если оно залито электролитом, изделие сни-
мается с гарантии и ремонт производится за счет владельца.
11
Внимание!
При исполнении магнитофона с механи-
ческим. автостопом под шкив 4.290.011 при-
меняется смазка ПМС-100 000
прижимной ролик
. - -Т
Маховик____
"24Д9О.О13___]
Узел подмотки
4.036-000
Схема кинематическая
Головка ма! нитиая
Электродвигатель
11ИАТИМ-221
-турбинное*
маиюТЗЛ
и-ч <"—> f\ /»>.	IZ <_ U U u I
У Tjfj ДЕЙСТВИТЕЛЕН ПО ЗАПОЛНЕНИИ
Цема«*-* Су£-Л*—-у __________руб- (без комплекта элементов питания)
Прейскурант №	___ _ _____________________
ГАРАНТИЙНЫЙ ТАЛОН
Заполняет предприятие-изготовитель
Магнитофон ^Беларусь М-31 ОС» №
4ЬЧМС
Дата выпуска
Представитель ОТК предприятия-изготовителя
ГштвД'п отпу
Адрес для предъявления претензий к качеству работы изделия: 212030,
г. Могилев, ул. Гришина, Могилевский опытный завод «Зенит».
Штамп магазина
Заполняет ремонтное предприятие
Поставлен на гарантийное обслуживание_______________________________________
(наймоноеенне ремонтного
предприятия, чи<ЛО, месяц, год)
Г ара нт ийный номер_____________________________________
учет технического обслуживания и ремонтов
14
ДЕЙСТВИТЕЛЕН ПО ЗАПОЛНЕНИИ
12 2.006-87
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ
Магнитофон «Беларусь М-31 ОС» №
Заполняет предприятие-изготовитель
ом
Дата выпуска
Представитель ОТ.К предприятия-изготовителя
Корешок отрывного талона на гарантийный ремонт
Изъят «	»	19'	' Т- Радиомеханик
Адрес для возврата талона на предприятие-изготовитель: 212030, г. Могилев,
ул. Гриши на, Могилевский опытный завод, «Зенит».
15
ДЕЙСТВИТЕЛЕН ПО ЗАПОЛНЕНИИ
Заполняет ремонтное предприятие
Гарантийный номер изделия____
Причина ремонта. Наименование и номер по схеме »дмеиев‘ц.и де-
тали или узла
Дата ремонта_________________________________________	____
_	„ [имело <*ес«ц пропигь’ю год'
Подпись и Ф., И., О. лица, производившего ремонт
Подпись владельца изделия, подтверждающая ремонт
Штамп ремонтного предприятия с указанием города
МАГНИТОФОН "БЕЛАРУСЬ М-310С"
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Режимы схемы автостопа даны при вращающемся
и;ленном подкассетнике.
Итмсрения напряжений производить относительно
источника. Измерения напряжений по поситоянному току на
транзисторах и микросхемах производить вольтметром с
ннутоенним сопротивлением не менее 20000 Ом/В.
Измерения напряжений по переменному току
производить электронным вольтметром типа B3-39 в режиме
записи и воспроизведения на частоте 315 Гц.
измерения режимов усилителя записи производить при
номинальном входном напряжении и при отключенном
.  нсраторе стирания (для отключения генератора из
разъема 1ХР1 вынуть контакт "+7,2В)
Измерения режимов усилителя мощности производить в
среднем положении регуляторов тембра, а регулятора
1ромкости - обепечивающим на выходе усилителя мощности
уровень сигнала,заданный по схеме.
На схеме показаны значения напряжений в первом
1 левом? канале: над полкой - в режиме воспроизведения,
под полкой - в режиме записи.
Значения напряжений могут отличаться от величин,
указанных на схеме, на 20%.
Направление прохождения основного сигнала указано
стрелками:
•--- в режиме ВОСПРОИЗВЕДЕНИЕ,
—	- в режиме ЗАПИСЬ.
ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ ПОТЕНЦИОМЕТРОВ
1F11 - РЕГУЛИРОВКА ВЧ ВОСПРОИЗВЕДЕНИЯ ЛЕВОГО КАНАЛА
1В12 - РЕГУЛИРОВКА ВЧ ВОСПРОИЗВЕДЕНИЯ ПРАВОГО КАНАЛА
1Р27 - РЕГУЛИРОВКА ТОКА ПОДМАГНИЧИВАНИЯ ПРАВОГО КАНАЛА
1ВЗС - РЕГУЛИРОВКА ТОКА ПОДМАГНИЧИВАНИЯ ЛЕВОГО КАНАЛА
1R40 - РЕГУЛИРОВКА НАПРЯЖЕНИЯ ЛВ ЛЕВОГО КАНАЛА
1R42 - РЕГУЛИРОВКА НАПРЯЖЕНИЯ ЛВ ПРАВОГО КАНАЛА
1R49 - РЕГУЛИРОВКА УРОВНЯ ЗАПИСИ ЛЕВОГО КАНАЛА
1R50 - РЕГУЛИРОВКА УРОВНЯ ЗАПИСИ ПРАВОГО КАНАЛА
1R54 -	РЕГУЛИРОВКА	ТЕМБРА	НЧ
1R70 -	РЕГУЛИРОВКА	ТЕМБРА	ВЧ
2R3 -	РЕГУЛИРОВКА	БАЛАНСА
2R6	-	РЕГУЛИРОВКА	УРОВНЯ	ГРОМКОСТИ
ТИПЫ ПРИМЕНЯЕМЫХ РАДИОЭЛЕМЕНТОВ
7ВА1, 7ВА2 - ГОЛОВКА ГРОМКОГОВОРИТЕЛЯ ДИНАМИЧЕСКАЯ ЗГД18-4
1С2,1С5,1С10,1С11,1С52 - КОНДЕНСАТОРЫ ТИПА К50-35-100В
1С34,1С36 - КОНДЕНСАТОРЫ ТИПА К5О-35»63В	_
1СЗ,2С7;2С10,2С18,2С19,С1 - КОНДЕНСАТОРЫ ТИПА К5О-35-25В
1С12,1С14,1С16,1С18,1С20,1С45,1С48,1С49,2С5,2С6,2С8,2С11,
2С14,2С17,2С22-2С24 - КОНДЕНСАТОРЫ ТИПА К50-35-16В
1С17,1С19,1С24,1С27,1С43,1С46,2С9,2С25-2С28,С2 - КОНДЕНСА-
ТОРЫ ТИПА К73-9-100В
1С44,1С47,2С20,2С21 - КОНДЕНСАТОРЫ ТИПА К73-17-250В
1С32 - КОНДЕНСАТОР ТИПА К73-9-630В
ОСТАЛЬНЫЕ КОНДЕНСАТОРЫ ТИПА К10-7В
1ДА1 - МИКРОСХЕМА КР504НТ4Б
1DA2 - МИКРОСХЕМА К157УД2
2ДА1,2ЭА2 - МИКРОСХЕМА К174УН7
6Е1 - ГОЛОВКА МАГНИТНАЯ СТИРАЮЩАЯ ЗС12.212
6Е2 - ГОЛОВКА МАГНИТНАЯ УНИВЕРСАЛЬНАЯ ЗД24.221
6М1 - ЭЛЕКТРОДВИГАТЕЛЬ ДП40-0,16-2-9-Д20-У2.1
(ДОПУСКАЕТСЯ ЗАМЕНА НА EG-500-AD-9F, SHE9R,
EG-530-AD-9F)
КАБЕЛЬ СОЕДИНИТЕЛЬНЫЙ
CXIMA РАСПАЙКИ
ПЕРЕКЛЮЧАТЕЛИ 151, 152, 251, 252 (типа ЧКн 1
ПОКАЗАНЫ СО СТОРОНЫ ПЕЧАТНОГО МОНТАЖА
МАРКИРОВКА УСЛОВНАЯ	ним 1ажА.
В И И МАНИЕ!
При установке грсмкоговорителей 7ВА1,7ВА2
противлением S См номиналы резисторов 251
2Е2 должны быть 1.9 кО- *
РАСПОЛОЖЕНИЕ ВЫВОДОВ ЭЛЕМЕНТОВ
1R11,1R12,1R27,1R3O,1R4O,1R4211R49,1R5O - РЕЗИСТОРЫ
ТИПА СПЗ-386
1R54,1R7O,2R6 - РЕЗИСТОРЫ ТИПА СПЗ-33-23П
2R3 - РЕЗИСТОРЫ ТИПА СП5-33-32П
2R10,2B15,2R17 - РЕЗИСТОРЫ ТИПА С2-ЗЗН-0,5
ОСТАЛЬНЫЕ РЕЗИСТОРЫ ТИПА С1-4-0,125
151,252 - ПЕРЕКЛЮЧАТЕЛЬ ПКн61Н2-1-1-2
152 - ПЕРЕКЛЮЧАТЕЛЬ ПКн61Б2-1-1-8
251 - ПЕРЕКЛЮЧАТЕЛЬ ПКн61Н2-3-1-4
651 - ПЛАСТИНА Й^НТАКТНАЯ 7.915.000
652 - МИКРОПЕРЕКЛЮЧАТЕЛЬ МР-1
1ХР1 - СОЕДИНИТЕЛЬ ОНп-КГ-29-6/16,2x4,5-В52-1
1X51 - СОЕДИНИТЕЛЬ ОНп-КГ-26-6/15,9х7,7-Р50-1
1X52,1X53 - СОЕДИНИТЕЛЬ 0НЦ-КГ-4-5/16-Р
2X^1 - СОЕДИНИТЕЛЬ 0Нп-КГ-2б-6/15,9х7,7-Р51-1
2ХР1 - ВИЛКА ШТЕКЕРНАЯ 55В1-2
2X52 - СОЕДИНИТЕЛЬ ОНп-КГ-26-7/'18,4x7,7-Р51-1
2X53 - ГНЕЗДО ШТЕКЕРНОЕ 35Г1-3
2XS4 - СОЕДИНИТЕЛЬ ОНп-КГ-26-3/8,4х7,7-Р50-1
2X55 - СОЕДИНИТЕЛЬ ОНп-КГ-26-3/8,4x7.7-Р51-1
5ХР1,7ХР1 - СОЕДИНИТЕЛЬ 0Нп-КГг29-3/8,7х4,5-В52-1
6ХР1 - СОЕДИНИТЕЛЬ ОНп-КГ-29-6Л16,2x4,5-В52-1
6ХР2 - СОЕДИНИТЕЛЬ ОНп-КГ-29-7/18-, 7x4,5-В52-1
6УА1 - ЭЛЕКТРОМАГНИТ 3.254.000
ПКнЫН2-1-1-2 К1Д-4ОБА
12 3 4 5 6 7 8	9 ЮН 12
rjrt— ОООООООООООО
I Q О О О Q Q Q Q Q Q Q Q
24 23 22 2» 20 !? 18 17 «6 15 14 13
ПКн61Ь2-1-1-8
I 2 3 4 5 6
— до оосо
KT34SS
КС176Ж КС^7А
КДЕОВА ЗДЕЖкКВТ
кдеегг
ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА РЕГУЛЯТОРА ЧАСТОТЫ
ВРАЩЕНИЯ РЧВ-1-О2 ЭЛЕКТРОДВИГАТЕЛЯ ДПА^-О . 16-2-9-Д^-У2 . 1
БЛОК ПИТАНИЯ
С'гмд ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
УСТАНОВКА ЭЛЕМЕНТОВ НА ПЛАТУ РЧВ-1-О2
ПЛАТА УСТАНОВКИ ОПТОПАРЫ (БЛОК А4
