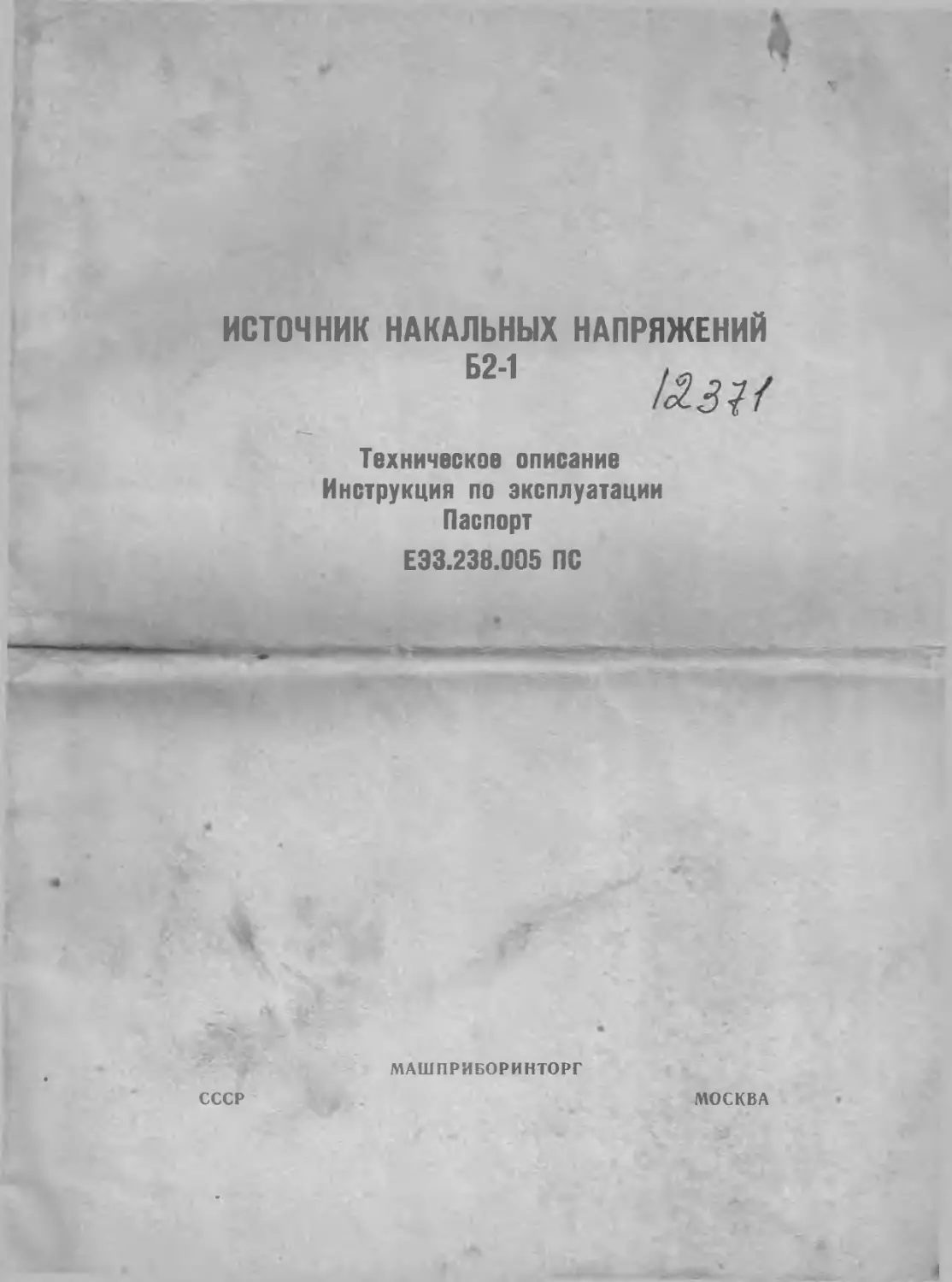

ИСТОЧНИК НАКАЛЬНЫХ НАПРЯЖЕНИЙ
Б2-1
/2зи
Техническое описание
Инструкция по эксплуатации
Паспорт
Е33.238.005 ПС
МАШПРИБОРИНТОРГ
СССР
МОСКВА
I.	ТЕХНИЧЕСКОЕ ОПИСАНИЕ
I.I.	Назначение прибора
Прибор предназначен для питания накальных цепей электровакуумных приборов и других ра-
диотехнических устройств переменным стабилизированным напряжением.
Прибор рассчитан на работу при температуре окружающей среды от 243 по 323°К <о* - 30
ДО +50°С), относительной влажности до 98%.
1.2.	Техническая характеристика
I.2.I.	Питание прибора осуществляется от сети переменного тока напряжением 220 В + 10%,
частотою 50Гц +1% с содержанием гармоник до 5%.
1.2.2.	Прибор обеспечивает на выходе напряжения и токи нагпузки согласно табл. I.
Таблица I
Выходное напряжение, В	Допустимый ток нагрузки, А
2,15	5
2,5	5
4	5
5	5
6,3	2,5
12,6	2,5
25	2,5
6,3	18
220	I
Выходные напряжения устанавливаются в пределах +5% от номинального значения.
1.2.3.	Выходные напряжения изолированы от корпуса.
1.2.4.	Нестабильность выходных напряжений при изменении напряжения сети на +10% от
номинального значения и лкбом допустимом токе нагрузки не превышает 0,5%.
1.2.5.	Нестабильность выходного напряжения 220 В при изменении тока нагрузки от 0 до
максимального значения не превышает 1,5%.
1.2.6.	Нестабильность выхо-ного напряжения 220 В при изменении температуры окружающей
среды от нормальной до -30°С или до +50°С не должна быть более 1,5%.
1.2.7.	Коэффициент нелинейных искажен/!! выходных напряжений при номинальной активной
нагрузке не превышает 15%.
1.2.8.	Мощность, потребляемая прибором от сети, не превышает 400 ВЛ.
1.2.9.	Сопротивление изоляции выходных цепей не менее 20 МОм в нормальных условиях и
не менее I МОм при повышенной влажности. Испытательное напряжение -500В.
1.2.10.	Поибор допускает непрерывную восьмичасовую работу.
1.2.II.	Время прогрева прибора I ч.
1.2.12.	Среднее время безотказной работы прибора составляет 4700 ч.
1.2.13.	Габарит прибора (длина х ширина х высота) 435 х 130 х 235 мм.
I.2.I4.	Масса прибора не более 17 кг.
1.3.	Комплект поставки
Комплект поставки прибора приведен в табл. 2.
Таблица 2
Наименование	Количество	Примечание
Источник накальных напряжений	I	Е53.238.005 Сп
Шнур соединительный	I	НЕЭ4.860.023 Сп
Предохранитель ВП1-1-2А	3
Лампа ИН-3	2
Техническое описание, инструкция	I	ЕЭ3.238.005 ПС
по эксплуатации, и паспорт		1	1	ЕЭ3.238.005 ПС
1.4.	Устройство и принцип работы
I.4.I.	Источник накальных напряжений выполнен по схеме компенсационного стабилизатора.
Принципиальная схема стабилизатора приведена на рис. I и 2.
'220В
Рис. I. Структурная схема источника накальных напряжений Б2-1
Регулирующий элемент стабилизатора состоит из двух вольтодобавочных трансформаторов,
регулируемых подмагничиванием (ТВР), вторичные обмотки которых включены последовательно с на-
грузкой, а первичные обмотки соединены последовательно между собой и включаются на напряже-
ние сети. При этом схема соединения обмоток такова, что вторичное напряжение одного из транс-
форматоров ("согласного") складывается с напряжением сети, а вторичное напряжение второго
("встречного") - вычитается.
-2-
Изменение величины вторичных напряжений производится при помощи изменения подмагничи-
вания трансформаторов, обмотки постоянного тока которых являются коллекторными нагрузками
дифференциального усилителя.
При увеличении напряжения сети подмагничивание "встречного" трансформатора уменьшается,
в то время как подмагничивание "согласного" увеличивается. При этом индуктивность обмоток
переменного тока первого увеличивается, а, следовательно, растет и напряжение на них, а ин-
дуктивность второго падает, и, следовательно, падает напряжение на его обмотках, в результа-
те чего выходное напряжение остается постоянным.
Обмоточные данные ТВР приведены в табл. 4.
Таблица 4
Данные регулируемых трансформаторов
Трансформатор	N* выводов	Число витков обмоток	1 Диаметр провода, мм	Типоразмер сердечника
Тр! Тр2	Т-2 6-7 3-4 8-9 5-10 1	1-2 6-7 3-4 8-9 5-10	815 190 1900 815 370 1900	0,27 0,47 0,27 0,27 0,47 0,2?	ПЛ12,5x16-40 ПЛ12,5x16-40
Электрические характеристики режимов цепи переменного тока приведены в табл. 5.
Электрические характеристики режимов
цепи переменного тока
Таблица 5
Напряжение сети, В	Ток первич- I Напряжение		Напряжение вторичной обмотки Тр2, В	Ток управле- ния Tpl, А	Ток управле- ния Тр2, А	Коэффициент нелинейных ис- кажений, %
	ной обмотки ТрТ, Тр2, А	вторичной обмотки ТрТ, В
I9P	0,29	II	51,6	0,186	0,034	ТО
220	0,26	20,8	25	0,144	0,096	13
242	0,2	29	16	0,08	0,16	ТО
Выходное напряжение стабилизируется по действующему значению. Это достигается,тем, что
в качестве датчика использован насыщенный вакуумный диод 1Д21Б, накал которого питается от
трансформатора, включенного на выход стабилизатора.	•
Усилитель обратной связи представляет собой двухкаскадный усилитель постоянного тока.
Схема сравнения представляет из себя мост, одним плечом которого является диод
ТД21Б (JII), другим - резистор RI0, а два других плеча составляют стабилитроны ДЗ-Д7 типа
Д8Т4А. Стабилитроны Д5-Д7 служат источником опорного напряжения.
-5-
Стабилитроны ДЗ-Д7 представляют собой параметрический стабилизатор для питания перво-
го каскаде усилителя, что повышает качественные показатели стабилизатора.
Оба каскада усилителя выполнены по классической схеме дифференциального усилителя:
первый - на триодах типа &‘ПЮ6 (ПП5 и ПП6\ а второй на триодах П306 (ПП2 и ППЗ). В каче-
стве согласующих транзисторов в выходном каскаде применены триоды типа ПЗОб (ПП1 и ПП4),
Для защиты транзисторов выходного каскада от повреждения ЭДС четных гармоник, а также
от обратного напряжения первой гармоники, наводимых в обмотках подмагничивания, последние
шунтированы конденсаторами CI и С2, а последовательно с обмотками включены выпрямительные
диоды Д1 и Д2.
Термоксмпенсация схемы осуществляется пои помощи стабилитронов типа Д814А, включенных
в прямом направлении. Кроме того, в первом каскаде усилителя введена обратная связь из
резистора R7 и терморезистора 58.
Для увеличения коэффициента стабилизации на накал датчика через резисторы 59 и КП
подается напряжение со вторичной обмотки "встречного" ТВР.
Переменный резистор К2 служит для установления номинала выходного напряжения.
Питание усилителя стабилизатора осуществляется от двухполупериодного выпрямителя на
диодах Д8 и Д9. Сглаживающий фильтр выполнен на конденсаторах СЗ-С4. Электрические характери-
стики режимов усилителя приведены в табл. б.
Таблица б
Электрические характеристики режимов
усилителя источника
Напря-	Трансформатор				Напряже- ния на конден- саторах СЗ, С4, в	ПП2		ППЗ
л с л ии сети, В	Напряже- ние об- мотки 5-4, В	Ток об- мотки 3-4, А	Напряжение на полуоб- мотке П-12, В	Ток по- луобмот- ки П-12 А		Напряже- ние КЗ В	Рассеи- ваемая мощность» ВА	Напряже- ния КЗ, в	Рассеива- емая мощ- ность, ВА
198	1.7	0,220	44,8	78	56,5	29,5	4,42	27,8	3,2
220	1,7	0,240	44,8	78	56,2	20,8	4,01	33,6	1,88
242	1,7	0,250	44,8	72	52,8	29,6	2,28	15,2	2,68
Допускаются отклонения измеряемых величин на + 10% от указанных.
Трансформатор ТрЗ служит для питания блока усилителя и накала датчика и включен на
выходное напряжение стабилизатора. Со вторичных обмоток трансформатора снимаются напряжения
согласно табл. I.
1.4.2.	По KoncTpvKiiHH источник выполнен в виде переносного прибора и допускает встраи-
вание в нормализованные кожухи и стойки.
Выходной трансформатор ТрЗ расположен в задней части прибора.
В средней части прибора находятся вольтодобавочные регулируемые трансформаторы Тр1 и
Тр2. Первый каскад усилителя обратной связи, схема сравнения и некоторые другие элементы
размещены на печатной плате, которая расположена слева от выходного трансформатора. В верх-
ней части прибора, справа>находится радиатор с триодами второго каскада усилителя. Под вольто-
добавочными регулируемыми трансформаторами находятся конденсаторы CI, С2, СЗ, С4, потенцио-
метр установки номинального выходного напряжения и подстроечный резистор 51.

2.	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.1.	Указания го технике безопасности
2.I.I.	В приборе предусмотрена специальная блокировка, которая при снятии кожуха отклю-
чает прибор от сети.
2.1.2.	Во время ремонта и подстройки прибора при снятом кожухе прибор подключить к пи-
тающей сети, включить блокировку и тумблер BI перевести в поло?тение ВКЛ. На всех узлах при-
бора появляется соответствующие напряжения.
2.2.	Подготовка прибора к работе
2.2.1.	Соединить клемму с корпусом питаемого устройстве и заземлением.
2.2.2.	Включить штепсельную вилку шнура питания в сеть 220 В.
2.2.3.	Включить тумблер ВКЛ. ( положение вверх), при этом загорается индикаторная
лампа включения сети.
2.3.	Порядок работы
2.3.1.	После включения прибор подвергается самопрогреву в течение I ч.
2.3.2.	После прогрева прибор обеспечивает все параметры, оговоренные в разделе 1.2.
2.3.3.	Прибор допускает подключение и отключение нагрузки без снятия выходного напря-
жения.
2.4.	Техническое об луживание
2.4.1.	Тре оьзния ч условиям хранения прибора должны соответствовать разделу 4
ГОСТ 976 3-6
2.4.2.	В случае неисправности прибор ремонтировать, после чего его необходимо проверить
согласно пь 'ложенным таблицам наппятенгй, а также произвести подрегулировку.
2.5.	Характерные неисправности
и методы их устранения
Характерные неисправности и методы их устранения приведены в табл. 7.
^Характерная
Таблица 7
неисправность	—	1		-.	— Вероятная причина	Метод устранения
При включении прибора нет напряжений
на всех клемуах, индикаторная лампа
не заго-ается
На выходе напряжения ниже номинальных,
стабилизация отсутствует. Напряжение
U ка ППЗ равно нулю
Напряжение на конденсаторах фильтра
СЗ-С4 отсутствует
Напряжение
НУЛЮ
Напряжение
па стабилитроне Д5 равно
и„о ПП2 равно нулю
Ко
Напряжение
равно нулю
на сопротивлении РТО
Перегорел предохранитель.	Заменить предохранитель
Неисправен шнур питания	Устранить неисправность
	шнура
Пробит триод ППЗ	Заменить триод ППЗ
Пробит триод ПП4	Заменить триод ПП4
Пробит триод ПП5	Заменить триод Ш15
Неисправны выпрямительные	Заменить диолы ДЗ, Д9
диоды Д8, Д9
Неиспоавен трансформатор	Заменить трансформатор
ТрЗ	ТрЗ
Пробит стабилитрон Д5	Заменить стабилитрон Д5
Пробит триод ПП2	Заменить триод ПП2
Пробит триод ПП1	Заменить триод ПП1
Пробит триод ПП6	Заменить триод ПП6
Неисправна лампа Л1-1Д21Б	Заменить лампу 1Д21Б
Обрыв в цепи накала	Устранить обрыв
-7 -
Продолжение
Характерная неисправность	Вероятная причина	Метод устранения
Напряжения на выходе изменяются релей- но в широких пределах, номинальное напряжение не устанавливается Низкая стабильность выходного напряже- ния при изменении напряжения сети	Монтаж стабилизатора не со- ответств?ет принципиальной схеме - неверно соединение базы транзисторов ПП1 и ПП4 с печатной платой Неверно соединение обмоток 5-10 Тр! с усилителем ста- билизатора Соединение точек 4 и 5 печатной платы с лепестками I и 8 Тр! или точек I и 2 печатной платы с лепестками трансформатора ТрЗ не соот- ветствует по фазе принципи- альной схеме стабилизатора	Привести монтаж усили- теля в соответствие с принципиальной схемой. Привести монтаж в соот- ветствие с принципиаль- ной схемой Привести монтаж в соот- ветствие с принципиаль- ной схемой
3.	ИНСТРУКЦИЯ ПО ПЕРИОДИЧЕСКОЙ ПОВЕРКЕ ПРИБОРА
3.1.	Операции, производимые при поверке,
и применяемые средства
3.1.I.	При поверке прибора произведите следующие операции:
а)	измерение выходных напряжений;
б)	измерение нестабильности выходных напряжений при изменении напряжения питающей
сети на +10% от номинального значения;
в)	измерение нестабильности выходного напряжения 220 В при изменении тока нагрузки от
нуля до максимального значения;
г)	измерение коэффициента нелинейных искажений выходных напряжений;
3.1.2.	Измерительные приборы, рекомендуемые при поверке:
а)	вольтметр	переменного	тока	типа Л57;
б)	амперметр	переменного	тока	со	шкалой	0-2 А	класса не хуже 0,5;
в)	вольтметр	пеоеменного	тока	со	шкалой	0-300	В класса не хуже 0,5;
г)	вольтметр	переменного	тока	со	шкалами: 0-5	В; 0-10 В; 0-20 В; 0-30 В класса не ху-
же 0,5;
д)	измеритель нелинейных искажений типа C6-I;
е)	нагрузочные реостаты с допустимым током нагрузки не менее 5 А;
ж)	мегомметр MII0I с испытательным напряжением 500 В.
3.1.3.	Все параметры прибора поверяются в любой последовательности после часового
прогрева в нормальных условиях..
Примечание. Параметры выходных напряжений обеспечиваются на выходных гнездах прибора
и относятся, если не оговорено особо, к значению выходного напряжения 220 В при активной
нагрузке.	,
3.1.	4. Измерение выходных напряжений производить вольтметром переменного тока с соот-
ветствующей шкалой.
3.1.5.	Измерение нестабильности выходных напряжений при изменении напряжения питающей
сети производить измерителем нестабильности переменного тока при нормальной активной нагруз-
ке с выдержкой в течение I мин на крайних значениях питающего напряжения.
—1 -
3.1.6.	Измерение нестабильности выходных напряжений при изменении тока нагрузки произ
водить измерителем нестабильности переменного тока.
3.1.7.	Измерение коэффициента нелинейных искажений производить измерителем нелинейных
искажений.
3.2.	Оформление результатов поверки
Выходное напряжение, В ...................................................
Нестабильность выходных напряжений при изменении
напряжения сети на +10%, % ...............................................
Нестабильность выходных напряжений при изменении
тока нагрузки от нуля до максимального значения, % .......................
Коэффициент нелинейных искажений, % ......................................
4.	ПАСПОРТ
4.1.	Свидетельство о приемке
4.1.I.	Источник накальных напряжений типа Б2-1 заводской *
призван годным для эксплуатации
Дата выпуска
Лата приемки
М.П. Представитель ОТК
. Представитель Заказчика
4.1.2.	Основные технические данные
Выходное напряжение, В .
Нестабильность выходных напряжений при	_	,
изменении напряжения сети на +10%, %....................................
Нестабильность выходных напряжений при
изменении тока нагрузки от нуля до	’
максимального значения, %	.....................^.4»..............
Коэффициент нелинейных искажений, %.....................К..............
-а-
