Текст
Магнитофон
«Соната-201 стерео»
Общие сведения. Стационарный стереофо-
нический четырехдорожечный односкорост-
ной магнитофон «Соната-201 стерео» пред-
назначен для записи музыкальных и рече-
вых программ на магнитной ленте шириной
3,81 мм от микрофона, звукоснимателя,
радиоприемника, телевизора, радиотрансля-
ционной линии и другого магнитофона и
воспроизведения записи на внешние аку-
стические системы и головные телефоны.
Технические данные магнитофона приве-
дены в табл. 1.1.
В магнитофоне предусмотрены: раздель-
ная регулировка уровней записи по каж-
дому каналу; контроль уровня записи как
при неподвижной, так и при движущейся
ленте; временный останов ленты; автома-
тический останов ленты при остановке при-
емного узла; трехдекадный индикатор рас-
хода ленты; устройство динамического
ограничения шума в режиме «Воспроизве-
дение»; раздельная регулировка тембра по
низшим и высшим частотам; возможность
включения режима «Усилитель»; регули-
ровка уровня шумопонижения; световая
индикация включения магнитофона в сеть
и включения «Перегрузки» в режиме
«Запись».
Конструкция. Магнитофон собран в пла-
стмассовом корпусе из ударопрочного по-
листирола. Расположение органов управ-
ления и индикации показано на рис. 3.9.
На правой боковой стенке расположены
четыре розетки для подключения левого и
правого микрофонов, звукоснимателя, ра-
диоприемника и телевизора, радиотрансля-
ционной линии. На задней стенке магни-
тофона расположены переключатель напря-
жения сети; держатель предохранителя;
розетка «Линейный выход»; две розетки
для подключения акустических систем; ро-
зетка для подключения головных телефо-
нов; кнопка переключения выхода на аку-
стические системы или на головные теле-
фоны.
Электрическая часть магнитофона кон-
структивно выполнена на восьми платах.
Описание ЛПМ. Лентопротяжный меха-
низм магнитофона «Соната-201 стерео»
аналогичен ЛПМ магнитофона «Весна-211
стерео» (см. § 3.2).
Электрическая часть магнитофона «Сона-
та-201 стерео» состоит из ограничителя шу-
ма (плата Е/); усилителей воспроизведе-
ния и записи (плата Е2); входных делите-
лей и предварительных усилителей записи
(плата Е2); генератора тока стирания и
подмагничивания и выпрямителя 12 В
(плата Е4)-, усилителей мощности и ста-
билизатора ±15 В (плата Е5); регуляторов
тембра, громкости, уровня записи и уровня
ограничения шума, а также устройства ин-
дикации уровня записи (плата Е6); платы
коммутации режимов работы магнитофона
(плата Е7); устройства автостопа (плата
Е8).
Ограничитель шума (рис. 3.10, а) каж-
дого канала воспроизведения состоит из
согласующего эмиттерного повторителя на
транзисторе VI (V2)-, управляемого ФНЧ
на микросхемах Al (А2), АЗ (А4) и тран-
зисторе V3 (V4)-, вычитающего устройства
на микросхеме А5 (Аб)-, весового фильтра,
состоящего из конденсаторов С29, С32,
(С31, СЗЗ), резисторов R42 (R43) платы
Е1 и резистора R41 платы Е6; ограничи-
теля минимума на транзисторах V5 (V9),
V6 (V10)\ дифференциатора на микросхе-

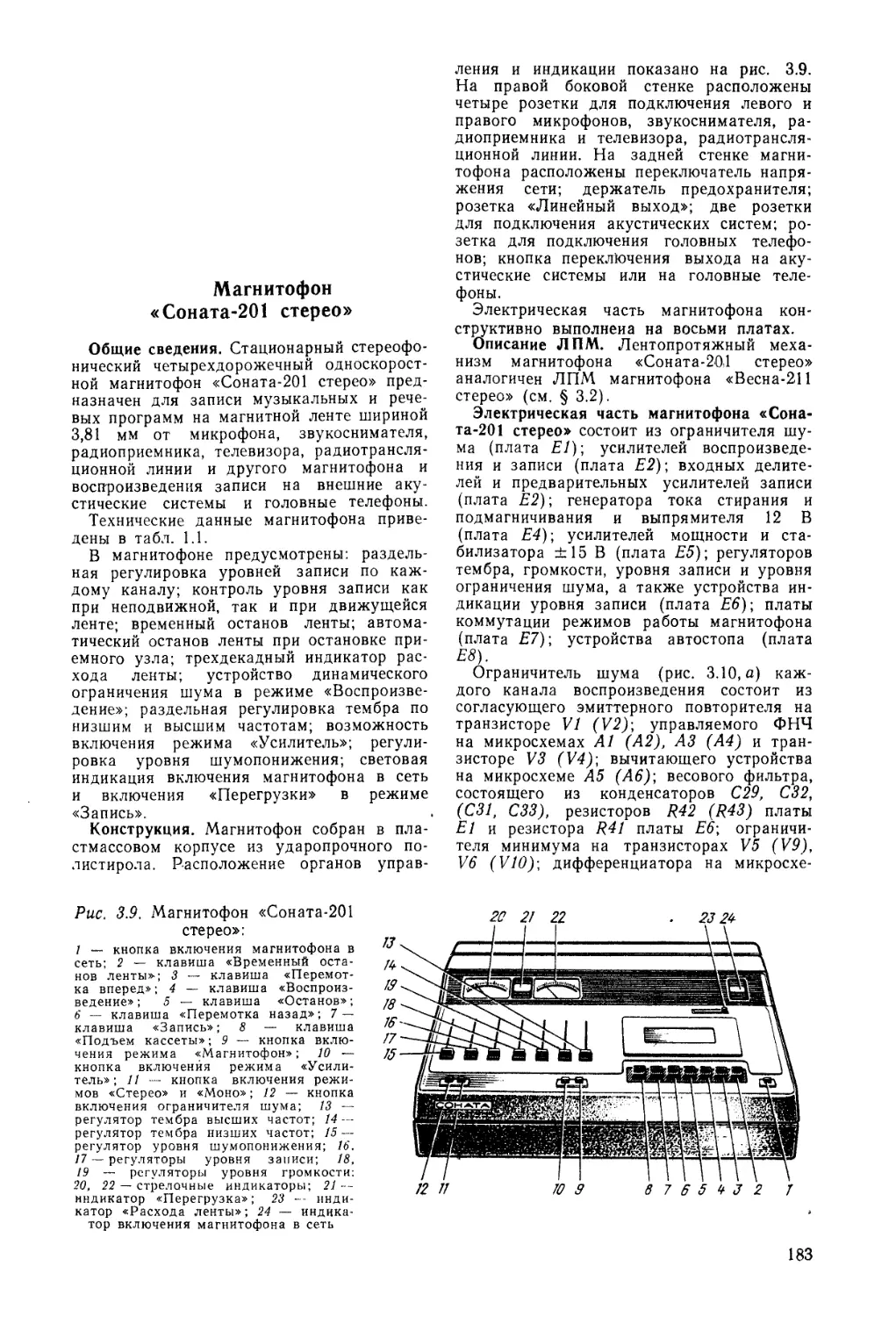

Рис. 3.9. Магнитофон «Соната-201
стерео»:
/ — кнопка включения магнитофона в
сеть; 2 — клавиша «Временный оста-
нов ленты»; 3 — клавиша «Перемот-
ка вперед»; 4 — клавиша «Воспроиз-
ведение»; 5 — клавиша «Останов»;
6' — клавиша «Перемотка назад»; 7 —
клавиша «Запись»; 8 — клавиша
«Подъем кассеты»; 9 — кнопка вклю-
чения режима «Магнитофон»; 10 —
кнопка включения режима «Усили-
тель»; 11 — кнопка включения режи-
мов «Стерео» и «Моно»; 12 — кнопка
включения ограничителя шума; 13 —
регулятор тембра высших частот; 14 —
регулятор тембра низших частот; 15 —
регулятор уровня шумопонижения; 16.
17 — регуляторы уровня записи; 18,
19 — регуляторы уровня громкости:
20, 22 — стрелочные индикаторы; 21 —
индикатор «Перегрузка»; 23 -- инди-
катор «Расхода ленты»; 24 — индика-
тор включения магнитофона в сеть
Конт
