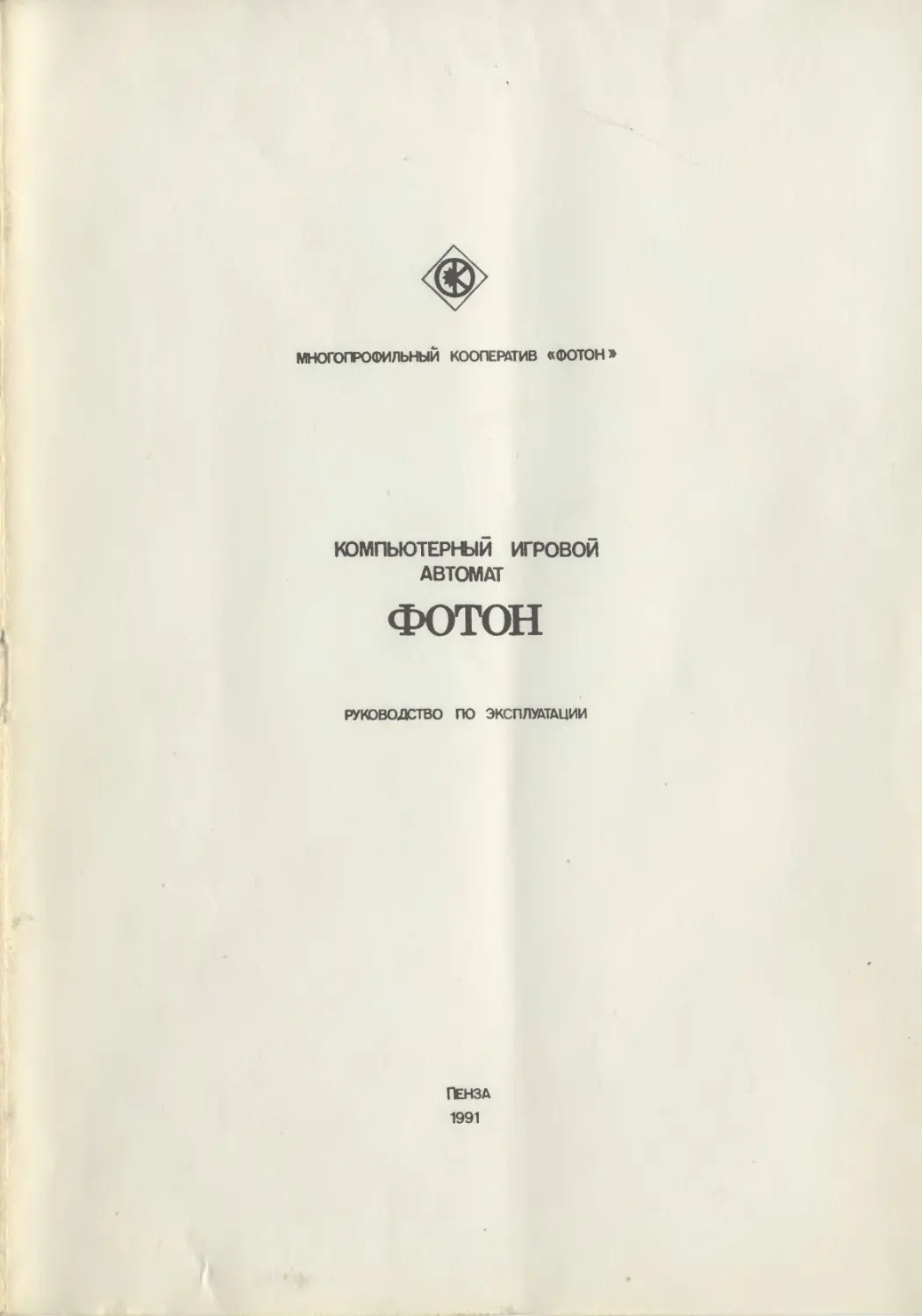

МНОГОПРОФИЛЬНЫЙ КООПЕРАТИВ «ФОТОН >
КОМПЬЮТЕРНЫЙ ИГРОВОЙ
АВТОМАТ
ФОТОН
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПЕНЗА
1991
СОДЕРЖАНИЕ
I. Общие указания - 3
2. Общие сведения об изделии - 3
3. Основные технические данные и характеристики - 4
4. Комплект поставки - 4
5. Устройство и принцип работы - 5
6. Свидетельство о приемке - 6
7. Гарантийные обязательства - 6
8. Сведения о рекламациях - 7
9. Маркирование и пломбирование - 8
10. Тара и упаковка - 8
II. Указания мер безопасности - 9
12. Порядок установки и подготовка к работе - 9
13. Характерные неисправности и методы
их устранения -10
14. Правила транспортировки и хранения -12
15. Сведения о хранении -13
16. Итоговый учет работы автомата в процессе
эксплуатации -14
17. Сведения о движении и закреплении автомата
при эксплуатации -15
18. Учет неисправностей при эксплуатации -16
19. Форма акта ввода в эксплуатацию -17
20. Особые отметки -18
2
I. ОБЩИЕ УКАЗАНИЯ
IЛ. Перед эксплуатацией автомата необходимо внимательно
ознакомиться с руководством по эксплуатации данного
изделия.
1.2. Настоящее руководство по эксплуатации предназначено для
обслуживающего персонала с целью ознакомления с устройством
и работой компьютерного игрового автомата "Фотон -"
(в дальнейшем-автомат). В нем содержатся основные техничес-
кие характеристики, описание конструкции и устройства сос-
тавных частей автомата, другие сведения, необходимые для
правильной эксплуатации автомата.
1.3. Руководство должно постоянно находиться с изделием.
1.4. Все записи в руководстве производят только чернилами
(шариковой ручкой), отчетливо и аккуратно. Подчистки,
помарки и незаверенные исправления не допускаются.
1.5. Учет работы автомата производится в количестве оплаченных
игр, зафиксированном счетчиком монет старт-стопного блока.
2. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
2.1. Компьютерный игровой автомат "Фотон -" с игровой
программой заводской
№ изготовлен в
кооперативе "Фотон".
2.2. Автомат предназначен для использования в качестве средства
развлечения посетителей культурно-зрелищных и спортивных
центров, магазинов, зон отдыха и т.п..
2.3. Автомат позволяет проводить сеанс игры с участием одного
играющего.
2.4. Реализуемая автоматом игровая ситуация зависит от прог-
раммы, записанной в постоянном запоминающем устройстве (ПЗУ)
компьютера и для конкретного комплекта изделия приведена
в Приложении I. Игровая ситуация, текущие и рекордные
результаты игры воспроизводятся на экране цветного мони-
тора. Игра сопровождается звуковыми эффектами.
3
2.5. Автомат запускается в работу после опускания монеты достоин-
ством 15 копеек в монетоприемную щель старт-стопного блока
или нажатием кнопки "контроль".
2.6. Автомат предназначен для эксплуатации в закрытых помещениях
при температуре воздуха от +5 до +40°С, при относительной
влажности до 93 i 3% и атмосферном давлении от 84 до
106,7 кПао
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
3.1. Питание автомата осуществляется от однофазной сети пере-
менного тока с напряжением 220 В и частотой 50 Гц. Допустимое
отклонение напряжения питающей сети от минус 15 до плюс 10%
номинального значения.
3.2. Мощность потребляемая автоматом от сети не привышает 170 Вт.
3.3. Время непрерывной работы автомата должно быть не более 12
часов с последующим перерывом не менее I часа.
3.4. Стоимость одного сеанса игры 15 копеек.
3.5. Электрическая изоляция силовых цепей питания относительно
клеммы заземления выдерживает в течении одной минуты, при
условиях указанных в п.2.6., действие испытательного напряже-
ния 1500 В синусоидальной формы частотой 50 Гц.
3.6. Сопротивление изоляции электрических цепей питания относи-
тельно клеммы заземления не менее 2’10? 0м при нормальной
температуре и влажности по ГОСТ I5II50.
3.7. Габаритные размеры автомата в собранном виде без упаковки
не более 1700 х 850 х 900 мм.
3.8. Масса автомата без упаковки и ЗИЛа не более 70 кг.
4. КОМПЛЕКТ ПОСТАВКИ
4.1. Корпус с компьютером и монитором - I шт.
4.2. Блок управления с манипулятором и ССБ - I шт.
4.3. Запасное имущество и принадлежности - I комплект.
4.4. Руководство по эксплуатации автомата - I экз.
4.5. Руководство по эксплуатации старт-стопного блока - I экз.
4.6. Паспорт на кинескоп 51ЛК2Ц - I экз.
4.7. Ведомость ЗИЛа - I экз.
4.8. Транспортная тара - I комплект.
4
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Корпус автомата состоит из стального сварного каркаса, вы-
полненного в виде напольной стойки, облицованного фанерными щитами,
к передней части которого прикрепляется съемный блок управления
с манипулятором и старт-стопным блоком (ССБ). В верхней части
корпуса установлен цветной монитор. На полке, размещенной в ниж-
ней части корпуса, установлена плата компьютера, сетевые розетки
и предохранитель монитора. Левая нижняя и верхняя задняя крышки
корпуса снабжены шпингалетами. Передняя дверка блока управления
снабжена замком. Кроме того касса ССБ имеет замок и кронштейны
для пломбирования. Все блоки и узлы автомата соединены между собой
кабелями, имеющими на концах разъемы.
При включении автомата в сеть происходит инициализация
устройств компьютера, после чего управление передаётся програм-
ме, записанной в ПЗУ. По командам этой программы производится
пересылка игровой программы в оперативное запоминающее устройство
(ОЗУ) компьютера. Одновременно происходит прогрев нити накала
кинескопа монитора, после окончания которого автомат готов к ра-
боте. Включение автомата для игры производится опусканием монет
в монетоприемник ССБ или нажатием кнопки "Контроль”. Работа ССБ
описана в руководстве по его эксплуатации. Питание ССБ осущест-
вляется от модуля питания монитора через соединительный кабель.
Стартовый импульс, поступивший от ССБ, запускает игровую
программу. При этом текстовая заставка на экране монитора сме-
няется на рисунок игровой ситуации. Играющий, с помощью манипу-
лятора, управляет направлением перемещения объектов, в соответст-
вии с инструкцией,помещенной на обрамлении экрана монитора. В слу-
чае, если в отведенное время играющий наберет требуемое инструкцией
количество очков, ему автоматически будет предоставлена призовая
игра. При наборе- меньшего количества очков, а также при окончании
призовой игры на экране снова появится текстовая заставка и авто-
мат готов к началу очередного сеанса игры.
Манипулятор состоит из рукоятки со штоком, на котором закре-
плен наконечник с постоянным магнитом. Рукоятка крепится к столу
блока управления с помощью шарнира.
5
На четырех стойках, ввернутых в плиту стола блока управления
закреплена плата с герконами. При перемещении рукоятки вперед-
-назад или вправо-влево наконечник штока с магнитом замыкает
контакты соответствующего геркона и на вход компьютера поступает
необходимая команда. Плата герконов соединяется с компьютером
кабелем, разъем которого подключается к розетке манипулятора
машины.
Сигналы трех основных цветов, формируемые в компьютере,
подаются на разъем XI8 модуля цветности монитора.
6. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Компьютерный игровой автомат "Фотон -" соответствует
техническим характеристикам приведенным в разделе 3 настоящего
Руководства и признан годным для эксплуатации. Показания счет-
чика монет при отправке потребителю
Кинескоп 51ЛК2Ц, заводской № .
Дата выпуска автомата
Подпись
М.П
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7.1. Кооператив "Фотон" гарантирует нормальную работу автомата
при соблюдении потребителем .правил эксплуатации, транспорти-
ровки и хранения.
7.2. Изгготовитель автомата устанавливает гарантийный срок его
эксплуатации в течении 18 месяцев со дня получения автома-
та потребителем, но не более 24 месяцев со дня изготовления
и при условии, что в указанный период автомат отработает
не более 45 тысяч циклов.
7.3. Автомат у которого обнаружились неисправности по вине
изготовителя в течении гарантийного срока, безвозмездно
ремонтируется заводом-изготовителем.
7.4. Выход из строя полупроводниковых изделий, конденсаторов,
резисторов и других электро-радиоэлементов, используемых
в режимах, разрешенных техническими условиями и ГОСТ на них
не может служить основанием для рекламаций, однако это
не лишает потребителя права на гарантийный ремонт.
6
7.5. Потребитель лишается права на гарантийный ремонт в следую-
щих случаях:
I) при отсутствии заземления корпуса автомата;
2) если при вводе в эксплуатацию не составлен акт и он не
направлен заводу-изготовителю. Ввод автомата в эксплуа-
тацию изготовителем производится в срок не более 30 дней
после получения вызова от потребителя. В случае пуска
автомата в эксплуатацию потребителем, он должен составить
акт с указанием даты пуска, один экземпляр акта высылает-
ся на завод-изготовитель;
3) при отсутствии технического обслуживания и отсутствии
записей в Руководстве о работе автомата у потребителя;
4) при нарушении потребителем правил транспортировки,
хранения и эксплуатации автомата;
5) при нарушении пломб, установленных заводом-изготовителем
на старт-стопном блоке (ССБ).
7.6. В период гарантийного срока изготовитель безвозмездно
устраняет все неисправности, происшедшие по его вине,
в срок не более 30 дней после получения вызова от потреби-
теля.
7.7. В случае вызова представителя заводаг-изготовителя для
ввода автомата в эксплуатацию, а также для устранения
неисправностей, возникших по вине потребителя, оплату
работы, командировочных расходов, стоимости проезда в оба
конца и проживания производит потребитель.
8. СВЕДЕНИЯ 0 РЕКЛАМАЦИЯХ
В случае отказа автомата в работе или неисправности его
в период гарантийных обязательств, а также при обнаружении его
некомплектности при первичной приёмке автомата, потребитель
должен выслать по адресу: 440056, г. Пенза, абонементный ящик
792, кооператив "Фотон" письменное извещение со следующими данными:
I) название автомата, заводской номер, дата выпуска, дата
ввода в эксплуатацию, название игровой программы;
2) наличие заводских пломб на старт-стопном блоке (ССБ);
7
3) характер неисправности или некомплектности;
4) наличие у потребителя контрольно-измерительной аппаратуры
для проверки и регулировки автомата;
5) адрес по которому должен прибыть представитель завода-
изготовителя, номер телефона для справок.
Все предъявляемые рекламации и результаты восстановления авто-
мата регистрируются в таблице I.
9. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ.
9.1. На задней стороне каркаса автомата закреплена табличка
завода-изготовителя содержащая следующие данные:
I) товарный знак завода^-изготовителя;
2) наименование автомата;
3) параметры питания (напряжение, частота, мощность);
4) масса автомата;
5) восьмизначный заводской номер, обозначающий:
- первые две цифры - год изготовления;
- вторые две цифры - месяц изготовления;
- последние четыре цифры - порядковый номер автомата.
9.2. Маркирование тары производится в соответствии с требова-
ниями изложенными в разделе ’’Тара и упаковка’’ настоящего
Руководства.
9.3. Пломбирование приемника монет (кассы) производится в
процессе эксплуатации автомата при установке кассы с
помощью пломбы и проволоки, продетой в отверстия крон-
штейнов. Пломбирование кассы производится инкассатором
или лицом на это уполномоченным при инкассации денег.
10. ТАРА И УПАКОВКА.
Транспортная тара выполнена в виде деревянного ящика.
Зачехленный влагозащитным чехлом автомат устанавливается в транс-
портную тару, закрепляется и упаковывается. Маркировка транспорт-
ной тары производится по ГОСТ 14192-87. На одном из боковых
щитов ящика нанесены надписи, указывающие наименование автомата,
его номер и год изготовления.
8
II. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.
II.I. Автомат перед эксплуатацией должен быть надежно заземлен.
Для заземления на нижней задней части каркаса имеется
специальный болт.
II.2. На время периодических осмотров, ремонта и инкассации
денег автомат должен быть отключен от сети.
II.3. Запрещается использовать вместо перегоревших предохрани-
телей самодельные или предохранители с другими номиналамис
12. ПОРЯДОК УСТАНОВКИ И ПОДГОТОВКА К РАБОТЕ.
12.1. Перед началом эксплуатации автомат должен быть ввдержан
в нормальных условиях (п.2.6.) не менее 24-х часов.
12.2. Освободите автомат от распорных транспортных брусков
и креплений.
12.3. Снимите с автомата чехол.
12.4. Установите автомат на месте его эксплуатации.
12.5. Откройте левую нижнюю и заднюю верхнюю дверки автомата.
12.6. Осмотрите автомат и убедитесь, что он не имеет
механических повреждений.
12.7. Установите блок управления и закрепите его на передней
стенке автомата с помощью четырех болтов и гаек МВ.
12.8. Подсоедините разъем кабеля идущего от платы с герконами
к розетке манипулятора платы компьютера, установленной
на полке нижней части корпуса автомата.
12.9. Соедините болт заземления автомата с контуром заземления.
12.10. Установите на место и закройте снятые дверки.
12.II. Вставте вилку шнура питания в розетку сети.
12.12. Через 5...10 секунд после включения убедитесь, что на
экране монитора появилось изображение заставки игры.
12.13. Опустите монету достоинством 15 копеек в монетник ССБ.
12.14. Проведите сеанс игры. После окончания игры убедитесь,
что на экране монитора появилось изображение заставки.
Примечание: Повторное включение автомата в сеть допускается
не ранее чем через 30 секунд после отключения.
9
13. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ.
Наименование неисправности, внешнее
проявление и дополнительные признаки
Вероятная причина
Метод устранения неисправности
По истечении 10 сек. после включения
на экране монитора отсутствует изобра-
жение заставки, нет растра.
Изображение заставки отсутствует,
растр есть.
Отсутствует напряжение
сети, неиспразен шнур
питания автомата или
монитора, обрыв предо-
хранителя монитора,
неисправен модуль
строчной развертки или
модуль питания
монитора.
Отсутствует напряжение
питания компьютера,
перегорел предохрани-
тель компьютера.
Преверить вольтметром наличие напряжения
в розетках, установленных на нижней
полке автомата, заменить предохранитель
монитора, установленный на нижней полке.
Игра не запускается после опускания
монеты, при нажатии кнопки ’’Контроль”
игра начинается.
Отсутствует напряжение
питания старт-стопного
блока.
Отсутствует управление объектами
игровой ситуации при любом
положении манипулятора.
Застряла монета в ССБ,
отвернулся шток или
наконечник манипуля-
тора, нет контакта в
разъеме манипулятора
компьютера.
Проверить наличие напряжения на блоке
питания компьютера, заменить предохра-
нитель, установленный на плате блока
питания, проверить надежность
соединений в разъемах.
Проверить наличие напряжения +28 В на
контактах I и 4 или 5 и 8 разъема ССБ,
проверить надежность подключения
разъемов.
Прочистить монетоприемный механизм,
проверить положение штока и его
наконечника с магнитом, являющихся
продолжением рукоятки, проверить надеж-
ность подключения разъема и отсутствие
повреждений кабеля.
о
Отсутствует управление объектами
игровой ситуации в каком-либо
одном направлении
Неисправен один из
герконов платы манипу-
лятора, обрыв жилы
кабеля, соединяющего
плату с компьютером.
Заменить геркон, взяв его в комплекте
ЗЙПа, отрегулировать положение геркона
относительно наконечника штока манипу-
лятора, устранить обрыв кабеля.
На экране монитора прямоугольник
или фрагмент-игровой ситуации, при
нажатии кнопки ^Контроль" изобра-
жение не меняется.
Кратковременное от-
ключение напряжения
питающей сети, воздей-
ствие мощного
электромагнитного
излучения.
Отключить автомат от сети и повторно
включить через 30 секунд, прекратить
эксплуатацию автомата на время
производства электросварочных и других
работ, приводящих к резким колебаниям
напряжения сети или являющихся
источником интенсивных радиопомех.
14. ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
14.1. Транспортировка автомата разрешается только в упакованном
виде, в транспортной таре, любым видом транспорта без
ограничения скорости и расстояния при условии его защиты
от прямого воздействия атмосферных осадков, морского ту-
мана, брызг и если воздействующие климатические факторы
не превышают значений: температура воздуха от -40 до
+50°С, относительная влажность 95% при 30°С, кроме
транспортирования автомобильным транспортом по грунтовым
дорогам с ограничением скорости до 40 км/час и расстояния
до 500 км.
14.2. Расстановка и крепление ящиков с упакованными автоматами
должны обеспечивать устойчивое положение автоматов,
исключая их смещение и удары между собой.
14.3. Условия хранения автомата должны соответствовать следующим
требованиям по группам:
а) группа 5 в упаковке: навесы или помещения, где колеба-
ния температуры и влажности воздуха несущественно
отличаются от колебаний на открытом воздухе в районах
с умеренным и холодным климатом (температура воздуха
от -40 до +50°С);
б) группа I без упаковки: отапливаемые и вентилируемые
склады, расположенные в любых климатических районах,
в которых поддерживается температура от +1 до +40°С.
14.4. Воздух в помещении, где хранится автомат, не должен
содержать вредных примесей, вызывающих коррозию
металлических частей.
14.5. При хранении автомата без упаковки не допускается попада-
ние прямых солнечных лучей на экран монитора.
12
15. СВЕДЕНИЯ О ХРАНЕНИИ
Дата
установки на снятия с
хранение хранения
Условия
хранения
Должность, фамилия и подпись
лица, ответственного
за хранение
13
16. ИТОГОВЫЙ УЧЕТ РАБОТЫ АВТОМАТА В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ
месяцы/годы 199_ 199_ 199_ 199_ • « 199_ 199_ 199_ 199_ • • •
Количество отработанных циклов
Январь
Февраль
Март
Апрель
Май
Июнь
Июль •
Август
Сентябрь
Октябрь
Ноябрь
Декабрь
Итого
Подпись ответственного лица К
17. СВЕДЕНИЯ О ДВИЖЕНИИ И ЗАКРЕПЛЕНИИ АВТОМАТА ПРИ ЭКСПЛУАТАЦИИ
Поступил Должность, фамилия и подпись лица ответственного за приемку Отправлен
откуда номер и дата до- кумента куда номер и дата до- кумента
Должность,
фамилия и
подпись лица
ответственого
за отправление
15
18. УЧЕТ НЕИСПРАВНОСТЕЙ ПРИ ЭКСПЛУАТАЦИИ
Номер до-
кумента,
дата
Содержание рекламации Меры, приня- тые по рек- ламации Фамилия и подпись ответ, лица
Примечание
16
АКТ
ВВОДА В ЭКСПЛУАТАЦИЮ КОМПЬЮТЕРНОГО ИГРОВОГО АВТОМАТА "ФОТОН -”.
Комиссия в составе председателя
(должность, фамилия, и., о.)
и членов____________________________________________________________
(должность, фамилия, и., о.)
назначенная приказом
(номер, дата приказа, должность руководителя)
произвела проверку правильности установки, монтажа и работоспособ-
ности компьютерного игрового автомата "Фотон -” в соответствии
с Руководством по эксплуатации изделия. В результате проверки
установлено: _______________________________________________________
Корпус автомата заземлен.
Заводской номер автомата Дата изготовления
Дата ввода в эксплуатацию Показания счетчика
Игровая программа Касса опломбирована
Председатель комиссии
М-Л- Члены комиссии
Автомат в эксплуатацию принял___________________
(должность, фамилия, подпись)
Наименование организации в которой установлен автомат
__________________________________, её почтовый адрес:
т елефоны:___________________________________________________________
Примечание: Акт составляется в двух экземплярах, один из
которых высылается в адрес изготовителя автомата
440056, г. Пенза, аб/я 792, кооператив "Фотон”.
17
20. ОСОБЫЕ ОТМЕТКИ
18
игровой компьютерный автомат «фотон», схема электрическая
ПРИНЦИПИАЛЬНАЯ
Таблица 1.
37
дГДОИ
Мб
Игровой
компьютер
А13
Игровой компьютер
/ Звук
2 Корпус
А15
220В
\Х16
1 Звук
2'Корпус
•+5В
•+12В
7=5%
7 1 ЗВУК
2\2\КррпУС
+58
+12£>
-58
Плата
ПМ-1
А в то маш Компьютер A7J ПлАПГА Дуг МАНИПулятОрА пю Б/юк пишанияАК) АдлптерА17 Модульл яп ппзуЯ® КНОПКАлп огонь т лит амия ССБА16
ФОТОН-001... 099 14К-О ПМ-1 5П-0 АД-О " 1 ’ - •— —
ФОТОН-101... 199 ПК- 1 ПМ-1 БП~ 1 — ~~ КО-1 - —
ФОТОН-201... 299 ПК-2 ПМ- 1 517 - 2 —— НОТА КО-1 Р/7-2
ФОТОН-301... 399 НК- 3 ПМ-2 Б17- 3 1 — КО-1 1 . ' -
551
Л20
7%.
А31
А24
АГЗ
АН
а
Игровом компьютер ИК- i
47J
Х18(А2}
Хб(АЗ)
\Xl8ft2)i—\т\
ф ФЙШИШ]
Игровой компьютер ИК'О
0Q
ЧЭ
ч
J5
Ч)
<N
Чз
A15
Кнопка
^огонь*
КО-1
СТАГГ
СТОП
Корпус
ОГОНЬ
Вых Б $ 5
Вых 6 4 4
Вых. К 5 5
Кортт 2 2
Видео 7 1
W5
Плата
МАНИПуЛЯТПОрА
А1д
Видео
Корпус
НВ
X20(AV)-<.
Al
ВиВео 2.
y-XZNlfa)
X7S/XUSj->
Раз'ем
питания
ССБ
Модуль
цветности
МЦ-Б
Модуль
РАЛЮКАНАМ. |j
МРК2 X2Nl(A73,A17p)
1 +28В
2 Корпус
Вход В 7 1
2 2
5 3
Вход Я 4 4
Корпус 5 5
Вход 5 6 6
X5/A8)-<
Корпус Т 1
ВыхмВ'а 2 2
Выход Гл 3 3
Выходе'в 4 4
XS(A3)
Х22(Л1У)-\
2
КНОПКА
пОГОНК
КО-1
ТГ* №
5
So
А16
ХВ(АЗ)
-слюнный елок
[монетный
МЕХАНКЗ
ССБ 1мм) ум
3
'к
£
9
Х13(А10)
М3
Блок
10
577-2,517-3
Межблочные соединения показаны Аля автпомагплБ серии 007... 000.
Для осигальных серии см. тлеимр/ 7.
А7
А5
Х1(А 7)
Модуль строчной
развертки МС-3
Х1
/Ш
АВ
Магнитостатическое
устройство МСУ
1 | Корпус
АЗ
Плата кинескопа
ПН
flanp. фокусировки
7_
Г
10
14
10
7
9
10
14
15
lAOB
1308
Харр, кат.
~КС откл.
Стр, катушки
Стр, катушки
Стр кат.
Стр, кат
1 / Цскир.напр. 8008
3 Накал
4 f Накал
6 6 Корпус
11\2\3\^ИВ]Х7(А7.1)
53
м
ос
£
So
За
Ci»
§
53
ta
Субнодуль коррекции
растра СНГ
X5
10 10 СП строб.
12 12 Корпус
7 7 KCU
8 8 СНОХ ВОВ
9 9 CU запуска
1 1 Корпус
4 4 12 В
ХВ(А13/
t
XI
Корпус
КС пил
гвв^
КГ откл
in гаш&ню
AB
2
3_
4
6
О
ч
5
6
Модуль кадровой
развертки И К
L
3_
4
Т
у
£
9
(0РПуС[7зХ;~
15 В ____
корпус ~
____________
Сигм. стад.
1
8
у
1о
$
*»
28 в
Соединительная
плата ПС
ХЩЗ)
X*t
8 8 Г~отл
0 8 Корпус
5 5 Корпус
3 3 Г"
4 4 CU стр сбор.
11 11 СУ ОХ СОВ
1 1 220 В
10 10 К И гаш phа я
,г?
КОр ну с
ййгйпг
Корпус
15В
28В
тус, 153
12В
2
ч
6
'X2
Модуль питания МП
I
4
Со
6
*4
Х1
Х1(АЬ)
ХУ(А!2)
1
А12 Плата ерильтра
питания ПФ
/ Корпус
<- Л17
S'
ч»
ХП(А1?)->
XN1
~ 1
?
22.0 В
220 В
I
в
J XI ;
Х2(А12) С
А11 Устройство раз-
----нагничивания
кинескопа УРН
лг
1
з_
9_
6
88
Модуль ц6етностн МЦ-3
Х2
/7
мс-з
837
Модуль строчной рлг>5сртки МС'д
ЛJ/4^/T[ /141ЛI
89 3,9 к
корпус
87 5,1к
Юнк
816
15к
5,6к
06
MS
Л39к
(MCA660)
1,5В
71823
^62к^ gjff
7Т2
7\813^ КТ31 028
Юк**
\\817
d 1,2к
890 /Лу
Wk
КН 970
830
pi 013 jig
6,0В
1,5В
895 470
25
8ч6 970
П2
2.6 12
вив
XNb
019
\\8В
{*018
О.ОЗЗнк
6,9В
5,6В
_6
8_
~Б
\ 02
К179АФ5 (70А 2530)
2.9
Е1
УН9/27-1.3
Накал
Лакал
Корпус
Ускор.ВООВ
K1D
1М
Плата кинескопа ПК~д~1
Центровка
L1
Линейность
L2 03
1 2 и
72
ТВС-110 ЛЦ15
-о-
12
\812
5,1
021 0,022
НН
^5 Lrs.
КС 16ВА Ги-
7.6В
7 560
868 29 к
КЗ
0900
ДБ
*7
М
FT7
Х6
R5
1
025 0,97
880
470
82.2
82 97
гл
о
7
КД522Б
220В
L5
looey^Z
872
68к
1нк
о
8
19
816 817
КД226Г
2 г 703
‘ЛКД226Д
К09
КД226Д 89 08
970
9
701 702 703 709
822
823
71871 1к
778
К7990А I
100 В
-J0,68hk
772
К7838А
53B
9.1
2 6 13
ХА1
86 1к
КД221А
XN2
ХЗ(АЗ)
R1
2,7к
71
ТНС-21
2 J
1^701 5? 702
КД221А
_г—- -0—0-
у _Им1
05
FV0
whirr
0,33нк Ы
W00
f’e 0022нк
07
1.2
873
560
. 022
1,ЬВ
г*#
ЧК0,033гц<
ms$
II 80
2 ,Д/
2.4
—'93
4g-
чч
100К
М Cf
—1
5.3В
881
970
23
882 970
719
К7990А
КОВ
woepz^
,и. AR75
КД522Б
Г71
0,7В
R29
Ф 0,033ин
18
130 В
[9,02 НГц] \9,67ПП(\
ЮОк
23
' '1,5В
709
1,18
31.2
Х9(АЗ)
г, 707 к 708
i (-КД221А7 ^КД221А
331
1мк
811
±\850
И 4, 7к
810
ни
Н=з-1 Н=Ц FoZ
ПШ2 [71557 [7|.
851 7Л1,1к Ул1,1к U
06
КЗ 270 86 220
РФ-90.0Ц-2
012 1нк 1/1
1,5нк
820
856
1,8 к
Юк
9
К61
1,8к
ГТ 3*6 А
В
э
62
Х6(А1)
К<7*УН7
ФПУ19 -451
УЛчЗчМ
<
УСЛОВНЫЕ
ОБОЗНАЧЕНИЯ
ОСЦИЛЛО’РАИН*
УСИЛИТЕЛЬ
<о[/53ЧАС70™ЫЙ
* ItX» ДЕТЕКТОР
ГСП ГЕНЕРАТОР
' Ukl импульс»
1* «РМИРОЬАТЕЛЬ
6 U ИИПуЛЬСОЬ
КОММУТАТОР
н
12 Г71 **мь* й
I----1 РЕГуЛТОР
КЛЮЧ
л 17И «ПРАЫМШИЙ
КАСКАД (АРУ)
СУММАТОР
Г~Д АМЛДиТуДнЬ и
1"У СЕЛЕКТОР
Ограничение
тока лучей
015
970
810
10
t\83l
Y\820
РЕГУЛИРУЕМЬИ
УСИЛИТЕЛЬ
HHwj
0,097
R21 39к
860
Юк
899
7,?.к
855
Юк
И 4,7к
\862
\1,1к
-0,6В
019
УСИЛИТЕЛЬ
ПОСТОЯННО о
ТОКА
4Ф
7D10
706
КрЙб 819 1к
879
1к
100 В
6
K47SWP5
К1ТЧАА6
К17ЧХА)
^рпо
10
о-
И
853 [7
fifty U
7D3 X 7
8Д522Б
\832
\2,?к
К<?ЧААН
KlTsytl
И7ААФ5
l.nnnnnnnnj
89 Юк П7Я 819 2,7к 829 □
«75----- I
URC 1
6,8к р] 863
'\б,8н
1,5к 330
bo
//
7,6В
уюб
'J560
701 2 \КД522Б
70 1\КД522Б
7,6В
867
V\560
8
6
3
11
10
jZ-JL-l
5,6 B
J 709 Юнк L5 ЮОнкГ
\1КДЮ5Г
220В
1к
WOB
07
220 В
50нк
0,33нк
1.2В
Х8(А19)
УСГ
К9 270 07
01 8179ХА11
02
XN2 XN3
5
Х2?Ы
Я
4
S5
о
S4
X22(M4)
Х22Й74)
34
fOTOHb
Модуль питания МП-Э-3
Модуль ка дробей рлзвертки МК-1-1
81 2к
813
027
8Д226Б
33
I
-1,вв
5
L9
28В
1
-0,1В
018 1000
-2,9В
15В
9
±1-030 I
ПГЫОнк
3
025 970
6
7
07
81
Ю
021 2200
15.7В
12,3В
704-707
№2096
R27 1к
707
709
852 1к
9 3В
XI (А 12)
706
705
19 5 В
С13 1000
L2
L1
9
2
19 икс
7нс
All
к
даивав
Плата фильтра
питания ПФП
970
R3
XI
А11)
86
ЗЗк
XI
(А9)
820
270
Х9
(А12)
Х2
[А 12)
Of, С2
2200
1/|л **
\Лз9к
R17
220
С
Е
0,158
86
180
711
КГ20961
, 701
КД20\А
819
1
7Т5
К1637<Р
Х2
(АЗ)
12 В
XI
АЗ)
0,22 нк
С9 0,01нк-_
-Г-С6
-Л-22 нк
851
220
51 к
128 Т
КЗ
\ R15 1к
/ 772
KT209U
029
970нк
№
-L С16
X 150
09
1нк
016
ЮОнк
Ц9
87
3,9к
03
1нк
R5 '
6,8к
06
20нк
С73
Юнк
812
9 7к
L3
ЗОнкГн
08 88 68к
709
КЦ708А
W-1
031
О,О97нк
L1
ДЧЧЮПЦ
1,7 В
777 К7602БН
821к 2
ТУстанов
J 130В
01 0,097нк
\\18B
1,ВМ
872098
05
200нк
П
□ 270
Устройство размагничи-
вания кинескопа
УРН-2
82
ЗЗк I
01 I
81 ЗЗк 0.1)1 нк
i—J--- 813
6,8к
Пинеиность
ЮОпк
822 *
.15к
П2 19
29 В
6 Q
JL 011
' ' 0,33 нк
773 КТ117А i efi
JL ою
О,33нк
E^L
WOO
i±829
Иззо к
-•15В
776
КТ209П
TLVD3
Д819В
С6 JL
ЮОнТЪ-
7D15 КД226Б
г—CM "I
017
2200нк -гг.
837 970
У J 707, 708 2 £
КД20ВА
___\9,9В
Устинов 12 В
777 КТ315Б
+ L2 БОнкГн
^028 970нк
015^=
970
89 12к 03 О,О97нк 0,033нк
Корпус
Корпус
08
1000 -X-
Н 819 2,7к
СКР-2
коррекция
Верт лилий'
R76,8k
09 22нк
JL 019 158
~~1500
КД208А
28В
15 В
778
КТВ056П
’ 833
a
819
Размер кадров U
у 826 С32^
2^7016 И,820 100пк
ДВ19А
ДКД521В
3819 11
*0В
779
К7838А
290В
т 701
^КС188А
_L 02
"Т" 0,68 нк
R53,3k
290Д
012 1000
_ _ 03 810
0,022нк 3,3к
28В ____________________________________
836 27 Центровка 829 290 706
71 7ПД-9-1 и VDIZ Кр226Б
— Ы 3
89 Л
13,5В
~!5В
7019 КД226б\—|Ц f
029
S1-S9
W9
V01
5,4 В
К16 27
vox
VD3
V05
8
п
13 -
82 Г
Юк
L2
03
39
ijZJ
09
L1
ЮОнкГ
220 В
1,8И
^ДЮб^
ТГ~
0,1В
771
87315Б
833 +
9,7к
12 В
Ю л
3,9к 7
615 „.У
0,3В
5,1к
П 822
\1\1,0к
828
7.96
930
779 К7315Б
Модуль рлдиомнАЛА Г1РК~2~5
13187 > ti^TC1/5mfi3
Е122/У 811 5,5В
8'3B2k]Q82k
Частота
1В1 1.1
839
22к 23 5
7710
К799ОА
2WB
юоврст^
L7
КД 5225 U 68 к
835 3,9к
858 П
£&уЕ1
вилео £
859
Юк
Уровень черного
818 Ш
6вЦ I
фОК^сироХкА
FY5 ТМЕГЗГГ4
825\
™ 97к
823 220к
6В v._
Л022н/ч>аза
0 ~82Г^0
I I 09
ЯЛ 21 ** 0,097нк
"^HilllllHIiiiHli
А12
Х17
Х9
81а
ц пип. nd tuny -У 220 В -220 Б Кат рцзние
«SJ
17,5В
771
872098
83 5,6к
818 Г
iooky\
1 -2208
3 -2200
ОЦТС 9 9
Корпуе № 10
КСИ В 8
Чзн.тМЧкР 3 3
Корпус 1 1
CU строб 2 2
сиохчов 7 7
12 В 5 5
9
ч
Си запуеке 6 6
708
КД226Б Ф w JDom
1,15В
781 КУ112А х
~0,35 В f
812 1к 709 КД521В
7010 КД226Б 017 J 0,15нк ”1 = 7011 -Н0- 13
rh-wr1 trn \1нк
6
12
ю
20
8 022 026 2200
7013 КД226Б
—ЕМ—
С23\\97О
18
>- Х5СМ)
<2 корпус
7 КСИ.
<1 —
6 —
С СИСТРОВ
1 СИ 00(0*
4 ♦QV
9 СИ. ЗАП
5 —
3 —
2 —
Е КОРПУС
2 435V
S ♦ 2IV
4 H5Y
1 КОРПУС
3 КОРПУС
С КОРПУС
7 ♦<2V
020- 0,91нк
+ ± 019
ЮОнк
ПЛАТА
СОЕДИНИТЕЛЬНАЯ
ПС
12
9^
3_
7_
6_
1_
9_
—
11_
8
А7 1
| Х6(А13/
.Размер
813
L3
ПРТ-1
010 22нк
0097HK-L.
05 0,097нк
R15
75к
772
К736 Б
810
VT3
пг W
^КД221А
L1
50 нкГ
РАСПОЛОЖЕНИЕ ВЫВОДОВ ТРАНЗИСТОРОВ И МИКРОСХЕМ
KT3Q&A КТ645А XT3IK
"™А ™
г • jiQ4
XTMSMKT602
КТ629 КТ 637 -
С%0 КУНЕ А
БКЭ
АЛМ76М
3 К Б К А У
‘и и LT U IIО О U' £
I
i ! |о ОООО ООО 1
• • • 7 i E3«i5 671
КТ *31
771
К7315Б
89
1к
86 22к
816 27к
08 " 150
85 I/
22к
0,7 В
'\R11 \'\R17z^x'rT
2,2к 1 Ь" -
12к
09
0,097нк
7Т9
КТ829А
0Л5*
C.2SW
as*
IV
«СТД •ОРНИРОЬАТЕЛ»
*® 1дх! СТРОбиРуЮщ*
ИМПУЛЬСОБ
СЕЛЕКТОР
ИНЛУЛКНР'1
ПОМЕХ
ЗАДАЮЩИЙ
ЧНЕРАТО»
СТРОК
символ, УКАЗЫВАЮЩИЙ, что д
ЭКСПЛУАТАЦИИ ТЕЛЕВИЗОРА ДАН»
БЫТЬ ЗАМЕНЕНА ТОЛЬКО ДЕТАЛЬЮ.
2V
sw
ȴ
ХЧ(ДУ-<
— г
—
— <г
ахл t
КОРПУС S
— 7
КОРПУС 5
♦ <2v 3
с.и ;тро5 ч
дм ах *60* <1
♦ 120V
К И ГАШ
СИ ЗАП 131
♦ МО* 5
*<35V Е2
— 4
снах *(ov J
СИГМ СТАВ. 1
отд. (
*28V Е
к.с стих. t
КАДР КАТ Я
кс. mu н
— 1
КОРПУС в
Д<(АД)-
- (
- 4
- К.С 0ТКЛ 5
- КАДР КАТ 3
К.С ПИХ г
корпус 1
КХ.И, 7
СИГИ СТАВ 10
— 9
К.И ГАШ »
X2fM
1
2
5
4
6_
7
8
1_
2
у-
6 -
8-
Х19М
1_
2
Пллтд мАнипуля/фрл ПМ'1 А15
S2 ----
Плата млнипулятс^
у
2
6_
7
8_
9
/
2
5
6_
8
S9
S5
S7
S8
S6
t ОГОНЬ"
- пркрн МК16 .
- КД 527 В
VD6
W7
12 В
8'8
5
6
03 0,01нк
10.5В
7
716
7Ь
8
87 9,7к
9
810 1,5к
Частота к а и, о!
09 1000н к
'ПОнк
839
2,7к
7Т13
.КТ2091К
7Т15 К1837В
27В
19,5В
83156
012 100 нк
И С110,1як
021
89815к
892
68к
9,5 В
07 _к
1пк '
R91
97к
^019
2? 7010
ЛКД708А
В8В
16
ЮВ
0.5В
86 1,5 М
R99
1к
27^
7719
КТ209Е R97
150
to?
пре Vk
КП09К
7] 83 5В
4 51 к
1 89
| 390
436
С2 712
5нк КТ695А
7] 823
'\160k
--------- 709
КД208А
7D2 703
—КЗ--------10—
КД208А КД208А
896
6,8к
^2к т/
4 77в
