«РИГА-101» (стереофоническая радиола)
(Выпуск 1969 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

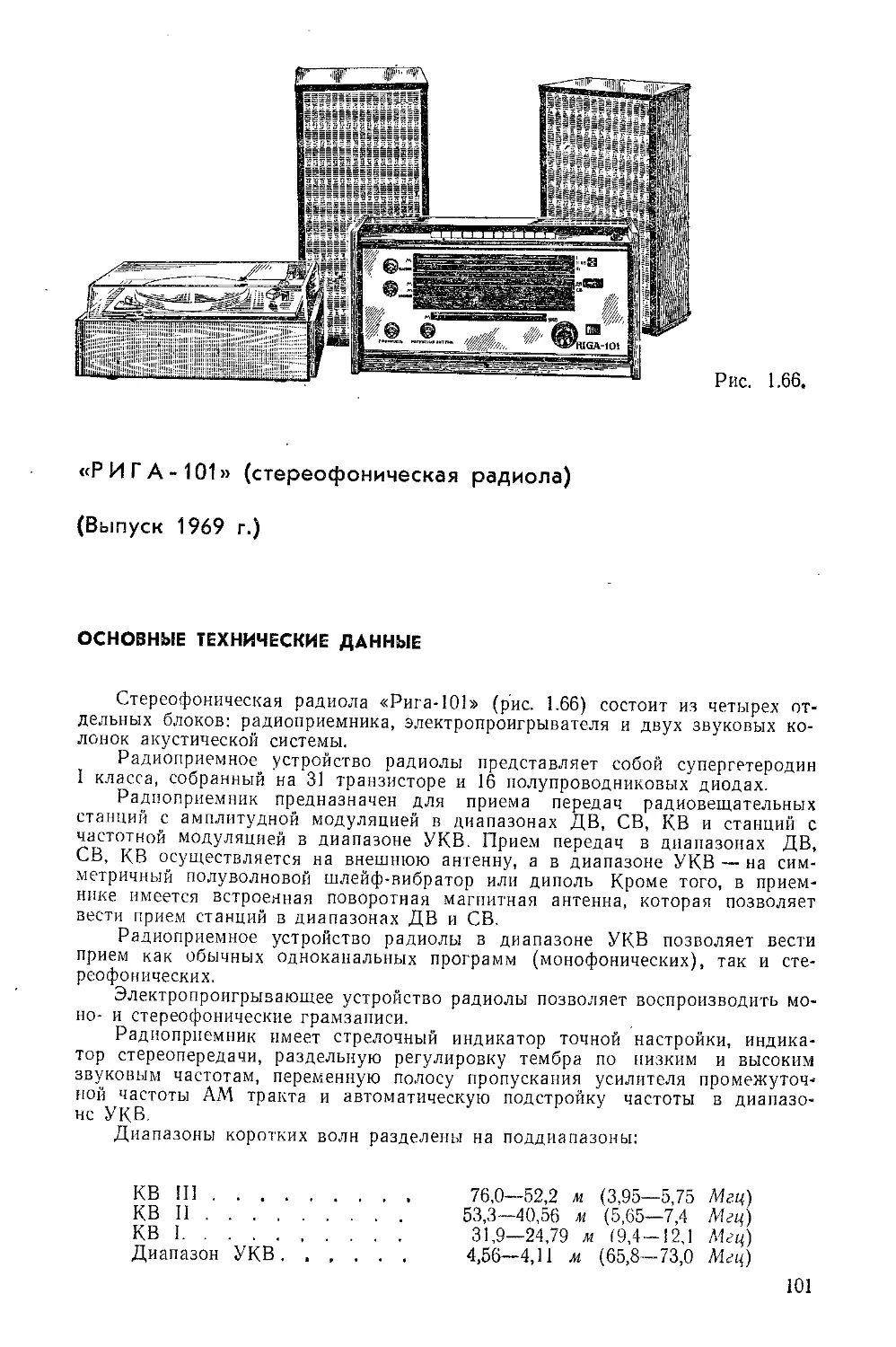

Стереофоническая радиола «Рига-101» (рис. 1.66) состоит из четырех отдельных блоков: радиоприемника, электропроигрывателя и двух звуковых колонок акустической системы.
Радиоприемное устройство радиолы представляет собой супергетеродин I класса, собранный на 31 транзисторе и 16 полупроводниковых диодах.
Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах ДВ, СВ, КВ и станций с частотной модуляцией в диапазоне УКВ. Прием передач в диапазонах ДВ, СВ, КВ осуществляется на внешнюю антенну, а в диапазоне УКВ — на симметричный полуволновой шлейф-вибратор или диполь Кроме того, в приемнике имеется встроенная поворотная магнитная антенна, которая позволяет вести прием станций в диапазонах ДВ и СВ.
Радиоприемное устройство радиолы в диапазоне УКВ позволяет вести прием как обычных одноканальных программ (монофонических), так и стереофонических.
Электропроигрывающее устройство радиолы позволяет воспроизводить моно- и стереофонические грамзаписи.
Радиоприемник имеет стрелочный индикатор точной настройки, индикатор стереопередачи, раздельную регулировку тембра по низким и высоким звуковым частотам, переменную полосу пропускания усилителя промежуточной частоты AM тракта и автоматическую подстройку частоты в диапазоне УКВ.
Диапазоны коротких волн разделены на поддиапазоны:
КВ III................
КВ II................
КВ I.................
Диапазон УКВ. . , .
76,0—52,2 м (3,95—5,75 Мгц)
53,3—40,56 м (5,65—7,4 Мгц)
31,9—24,79 м (9,4-12,1 Мгц)
4,56—4,11 м	Мгц)
101
Максимальная чувствительность при выходной мощности 50 мет. а) со входа внешней антенны на	ДВ......................................... 10	мкв
на	СВ.......................................... 8	мкв
на	КВ.......................................... 8	мкв
на	УКВ (при 7?вх=300 ом)....................... 2	мкв
б)	с магнитной антенной на ДВ ....	................... 350 мкв/м
на СВ................................ 200 мкв/м
Реальная чувствительность:
а)	со входа внешней антенны на ДВ.................................... 30 мкв
на СВ................................... 20 мкв
на КВ................................... 15 мкв
на УКВ (при Двх = 300 ом)...................... 3,5	мкв
б)	с магнитной антенной на ДВ........................................... 1,5	мв/м
на СВ.......................................... 0,6	мв/м
в)	в режиме «Местный прием» на ДВ и СВ . .............................. 750 мкв
Избирательность по соседнему каналу на ДВ и СВ..................................... не менее 50 дб
Усредненная крутизна скатов резонансной характеристики в диапазоне УКВ в интервале ослабления сигнала от 6 до 26 дб . . не менее 0,3 дб/кгц
Ослабление сигнала зеркального канала: на ДВ.................................... не	менее	60	дб
на СВ................................... не	менее	46	дб
на КВ................................... не	менее	26	дб
на УКВ.................................. не	менее	30	дб
Промежуточная частота.....................
тракта AM..................................... 465±2	кгц
тракта ЧМ................................... 6,5±0,1	Мгц
Действие АРУ:
при изменении сигнала на входе приемника на 40 дб соответствующее изменение напряжения сигнала на выходе приемника . . не более 4 дб
Полоса воспроизводимых звуковых частот: при приеме радиовещательных станций на диапазонах AM............................. 604-4 000 гц
в режиме «Местный прием»................ 604-6 000 гц
при приеме на УКВ и при воспроизведении грамзаписи................................. 604-12	000 гц
Пределы регулировки тембра на низких и на высоких звуковых частотах................. не менее 14 дб
Номинальная выходная мощность каждого канала при коэффициенте нелинейных искажений всего тракта усиления не более 5%	1,5 вт
Л^аксимальная выходная мощность каждого канала..................................  -	не менее 3,5 вт
Источник питания:
сеть 50 гц 127 и 220 в "
Мощность, потребляемая от сети переменного тока:
—	при приеме радиопередач.............. не более 35 вт
—	при воспроизведении грамзаписи ... не более 40 вт
102
Чувствительность усилителя НЧ со входа звукоснимателя при номинальной выходной мощности......................... не хуже 200 мв
Уровень фона по напряжению со входа усилителя НЧ................................не менее —50 дб
Габаритные размеры: — радиоприемника............................ 470X240X260	мм
— электропроигрывающего устройства . .	394 X 327X168 мм
—	звуковых колонок акустической системы
470X240X205 мм
Масса — радиоприемника...................... 10,5	кг
—	электропроигрывателя....................... 6,5	кг
—	звуковых колонок акустической	системы	(2X12) кг
В радиоле применено электропроигрывающее устройство типа П-ЭПУ-32С. Основные данные его следующие:
Напряжение питания.......................
Потребляемая мощность....................
Скорость вращения диска..................
Диапазон эффективно воспроизводимых частот ....................................
Чувствительность звукоснимателя на частоте 1000 гц при воспроизведении грамзаписи монофонической........................
стереофонической.....................
Нагрузка на иглу звукоснимателя . . . Наибольший диаметр проигрываемых пласти нок...................................
Габариты ................................
Масса....................................
127 в ±10% не более 10 вт 162/3; 33*/з; 45 и 78 об/мин
504-12 500 гц
50 +60 мвЦсм/сек) 70+70 мв/ (см/сек\ 0,07_o,oi2 и
303 мм
320x245x120 мм 2,6 кг
ПРИНЦИПИАЛЬНАЯ СХЕМА
Стереофоническая радиола «Рига-101» по принципиальной схеме от монофонической радиолы «Рига-102» отличается только наличием стереодекодера для детектирования стереофонического сигнала и стереофонического двухканального усилителя НЧ с раздельной акустической системой для каждого канала,
Радиоприемное устройство радиолы «Рига-101» состоит из шести функциональных блоков: УКВ (рис. 1.49), КСДВ-ПЧ (рис. 1.67), стереодекодера, двух усилителей НЧ и блока питания.
ОБЩИЕ СВЕДЕНИЯ О СТЕРЕОФОНИЧЕСКОМ	°
РАДИОВЕЩАНИИ
Стереопередачи ведутся в диапазоне УКВ и основаны на применении частотной модуляции несущей частоты комплексным стереосигналом, состоящим из двух частей.
Первая часть представляет собой тональный (суммарный) сигнал (А-р-В) (полученный, например, от двух микрофонов), занимающий спектр 30 гц-^15 кгц (рис. 1.68). Этот сигнал аналогичен одноканальному сигналу и может быть принят обычным ЧМ приемником.
Вторую часть модулирующего несущего сигнала составляет надтональ-нь'й (разностный) AM сигнал каналов А—В. Для амплитудной модуляции выбрана поднесущая частота 31, 25 кгц. Следовательно, надтональная часть стереосигнала охватывает спектр частот 16,25—46,25 кгц.
103
магнитофона
Рис. 1.67. Принципиальная схема Переключатель диапазонов
104
^т/гго
блока КСДВ-ПЧ радиолы «Рига-101», установлен в положение СВ.
105
Величина поднесущей частоты определяется верхней граничной звуковой частотой, которую должна воспроизводить система и, кроме того, должна превышать ее не менее чем в два раза. Однако увеличение поднесущей частоты нежелательно, так как при этом расширяется спектр частот, занимаемый передачей.
Передача сигнала поднесущей частоты, в котором не содержится информация, приводит к уменьшению дальности приема УКВ станций, так как девиация частоты передатчика 50 кгц распределяется поровну между сигналом поднесущей частоты и звуковым сигналом.
А+В	<А-В
I	II	1	1	1
30гц 15кгц 16,25кгц	31,25кгц	4-6,25 кгц
Рис. 1.68. Спектры стереофонической передачи при AM поднесущей частоты.
Вследствие этого при приеме стереопередачи на обычный УКВ ЧМ приемник громкость уменьшилась бы вдвое. Для обеспечения малого различия громкости стерео- и монофонических передач на передатчике производится подавление поднесущей частоты в 5 раз (14 <3б). В этом случае громкость уменьшается лишь на 2 дб (в 1,26 раза), что практически не ощутимо.
f	—1______I 1 I	1  ______lL______.
Рис. 1.69. Спектры (/) и осциллограммы простейших стереосигналов с подавленной (3) и восстановленной (2) поднесущей частотой.
100
В стереофонических приемниках для детектирования стереосигнала применяется блок стереодекодера, в котором предусмотрено устройство, восстанавливающее поднесущую частоту на величину подавления ее в передатчике, т. е. на 14 дб.
На рис. 1.69 изображены спектры (/) и осциллограммы простейших стереосигналов с подавленной (3) и восстановленной (2) поднесущей для следующих пяти случаев:
1)	канал А (левый) модулируется синусоидальными колебаниями частоты F, а в канале В (правом) —пауза (рис. 1.69, а).
2)	канал В модулируется синусоидальными колебаниями частоты F, а в канале А — пауза (рис. 1.69,6).
3)	каналы А и В модулируются одинаковыми синусоидальными колебаниями частоты F (рис. 1.69, е).
4)	каналы А и В модулируются синусоидальными колебаниями частоты F, равными по амплитуде и противоположными по фазе (рис. 1.69. г);
5)	канал А модулируется синусоидальными колебаниями частоты F, а канал В — колебаниями частоты 2F меньшей амплитуды (рис. 1.69.6).
Приемник стереофонических передач должен иметь линейную фазовую характеристику усилителя ПЧ, большой рабочий участок характеристики дробного детектора, расширенную на 20—30% полосу пропускания усилителя ПЧ по сравнению с моноприемниками (при этом избирательность приемника не должна ухудшаться), малую постоянную времени интегрирующей цепочки в связи с более высокой модулирующей частотой.
БЛОК СТЕРЕОДЕКОДЕРА
Блок собран на пяти транзисторах и пяти полупроводниковых диодах (рис. 1.70). Принцип его работы заключается в следующем.
Продетектированный комплексный стереосигнал с частотного детектора подается через разделительный конденсатор С2 и цепочку коррекции частотной характеристики поднесущей частоты Р,гС< на базу транзистора 1\— первого каскада усиления комплексного стереосигнала и восстановления поднесущей частоты. В коллекторную цепь транзистора Т\ включен через резисторы и Де контур В4С4, настроенный на поднесущую частоту 31,25 кгц Резонансное эквивалентное сопротивление контура МС4 должно быть больше суммы сопротивлений R$ и Re не менее чем в 4 раза, т. е. добротность его должна быть 100—130.
Далее стереосигнал через конденсатор Сь поступает на базу транзистора Г2 типа МП41А, который усиливает и разделяет стереосигнал.
В коллекторную цепь транзистора Г2 включен широкополосный контур LzCt, пропускающий поднесущую частоту с ее боковыми С катушки связи L3 контура В2С7 сигнал поступает на амплитудный детектор, собранный по мостовой схеме на диодах Д1 —Д4 типа Д9В, Образующийся в результате детектирования разностный сигнал (А—В) поступает в суммарно-разностное устройство, состоящее из резисторов Rn, Rts и /?2ь Rii К резисторам /?и, Д21 с контура L2C-, поступает тональная часть комплексного стереосигнала (А + В), снимаемая с резистора Л?12. Надтональная составляющая сигнала при этом отфильтровывается цепью RuCio. В результате электрического суммирования и вычитания отдельных составляющих стереосигнала (А+В)-)-+ (А—В) =2/1 и (А-)-В)— (А—-В)=2В выделяются сигналы каналов А и В. Сигналы каналов А и В от стереодекодера через цепи Rie- Се и Д2з, Си дополнительной фильтрации поднесущей частоты и ее гармоник поступают на вход двухканального усилителя НЧ.
Блок стереодекодера имеет специальное устройство — стереоиндикатор, с помощью которого осуществляется контроль за наличием стереопередачи и обеспечивается возможность точной настройки приемника на частоту станции, передающей стереопрограмму
Стереоиндикагор представляет собой триодный детектор (транзистор / з) и двухкаскадный усилитель постоянного тока на транзисторах Г4 и Ть типа МП25Б.
107
Рис. 1.70. Принципиальная схема блока стереодекодера «Рига-101»,

108
Стереоиндикатор работает следующим образом. Напряжение поднесущей частоты с контура L?C7 через разделительный конденсатор С13 поступает на базу транзистора Т3. В результате детектирования поднесущей частоты появляется постоянная составляющая тока детектора, которая с эмиттера транзистора Т3 поступает на базу транзистора Г4—усилителя постоянного тока, и далее с эмиттера транзистора на базу транзистора и отпирает его.
Питание стереоиндикатора осуществляется переменным напряжением от блока питания приемника через цепь, состоящую из индикаторной лампы JIi и диода Д-. типа Д226,
При отсутствии сигнала поднесущей частоты ток в цепи питания усилителя постоянного тока отсутствует, и конденсатор С14 через диод Д3 заря-
Рис. 1.71. Режимы работы транзисторов по постоянному току блока стереодекодера радиолы «Рига-101».
жается до амплитудного значения переменного напряжения, поступающего от блока питания приемника. Ток, протекающий через индикаторную лампу в этот момент, определяется током утечки электролитического конденсатора Си (10—20 мка), и поэтому лампа Л, не светится.
При наличии поднесущей частоты стереосигнала отпирается транзистор Т3, что приводит к увеличению тока в цепи лампы Л, и диода и лампа начинает светиться. Максимальное свечение лампы соответствует точной настройке приемника на несущую частоту радиостанции. Режимы работы транзисторов по постоянному току указаны на рис. 1.71.
БЛОК УСИЛИТЕЛЯ НИЗКОЙ ЧАСТОТЫ
Блок усилителя НЧ стереорадиолы «Рига-101» состоит из двух одинаковых усилителей (рис. 1.72)4 Схема их аналогична схеме усилителя НЧ радиолы «Рига-102». Особенностью усилителей НЧ стереорадиолы «Рига-101» является то, что они имеют синхронную регулировку громкости и тембра по низким и высоким звуковым частотам с помощью сдвоенных переменных резисторов /?1а, Д16, Д3а, Д36 и AUa, /?4б- Кроме того, для получения одинаковой чувствительности усилителей НЧ правого и левого каналов в эмигтерную цепь транзисторов Т\ включен сдвоенный переменный резистор стереобаланса Т?25а, /?25б.
Режимы работы транзисторов по постоянному току и уровни напряжений сигнала в тракте усиления указаны на рис. 1.53.
АКУСТИЧЕСКАЯ СИСТЕМА
Акустическая система стереорадиолы «Рига-101» состоит из двух звуковых колонок, в каждой из которых установлено по два громкоговорителя: низкочастотный (основной) типа 4ГД-5 и высокочастотный типа 1ГД-3. Высокочастотный громкоговоритель подключен параллельно низкочастотному через разделительный конденсатор С4.
При слушании радиолы, когда звуковые колонки установлены на близком расстоянии друг от друга, стереофонический эффект получается в непо-
109
fixotrgX
Рис. 1.72. Принципиальная схема двухканального усилителя НЧ радиолы «Рига-101
средственной близости от радиолы. Для получения лучшего стереофонического эффекта необходимо звуковые колонки разместить, как показано на рис. 1.73, желательно на большем расстоянии друг от друга и под углом между осевыми линиями колонок, равным примерно 40°.
При этом оптимальный стереоэффект достигается в зоне 7, а хороший в зоне 2. Удаление от указанных зон ухудшает стереоэффект.
Рис. 1.73. Схема расположения звуковых колонок для получения лучшего стереофонического эффекта.
Рис. 1.74. Принципиальная схема стереофонического электропроигрывателя П-ЭП-lc радиолы «Рига-101».
Если будет замечено, что один из каналов звучит громче другого, нужно, прослушивая монофоническую грампластинку, поворотом ручки «Стереобаланс» (находящейся на задней стороне радиоприемника) добиться получения одинаковой громкости звучания от обоих звуковых колонок. Стереобалансировку можно производить также с помощью специальной испытательной грампластинки.
БЛОК ПИТАНИЯ
Блок питания стереорадиолы «Рига-101» такой же, как и у радиолы «Ри-га-102» (см. рис. 1.52).
ЭЛЕКТРОПРОИГРЫВАТЕЛЬ
Электропроигрыватель типа П-ЭП-lc (рис. 1.47) состоит из электропроигрывающего устройства II класса типа П-ЭПУ-32с и блока питания.
Блок питания электропроигрывателя состоит из силового трансформатора Tpi, позволяющего осуществить питание электропроигрывающего устройства напряжением 127 в от сети напряжением 220 в и контрольной лампы Jlt напряжением 6,3 в.
111
КОНСТРУКЦИЯ И ДЕТАЛИ
Стереофоническая радиола «Рига-101» по внешнему оформлению и конструкции аналогична радиоле «Рига-102». Она состоит из четырех отдельных устройств: радиоприемника, электропроигрывателя и двух выносных звуковых колонок.
РАДИОПРИЕМНИК
Корпус радиоприемника деревянный, отделан ценными породами дерева и металлическими накладками. Все органы управления приемника расположены на лицевой и верхней панелях и имеют соответствующие обозначения. Шкала градуирована в метрах, на ней нанесены названия городов, имеющих мощные радиовещательные станции, работающие в диапазонах СВ и ДВ.
На шкале справа расположены стрелочный индикатор настройки приемника и стереоиндикатор, сдвоенные ручки настройки приемника: малая — на диапазонах ДВ, СВ, КВ, большая — на УКВ. В левой части шкалы находятся ручки раздельной регулировки тембра, ручки регулятора громкости и механизма поворота магнитной антенны.
На верхней панели справа налево расположены: кнопка «Сеть» включения и выключения напряжения сети питания, клавиши кнопочного переключателя: «УКВ-АП» — автоподстройка в диапазоне УКВ; «УКВ» — ультракоротковолновый диапазон; «МП» — местный прием; «Полоса» — переключение полосы пропускания; «МА» — включение магнитной антенны; «КВ1», «СВ», «КВ11», «ДВ», «КВШ» — диапазоны принимаемых волн, далее расположены клавиши включения электропроигрывателя и воспроизведения магнитной записи и клавиша «Стерео» — воспроизведение стереофонических программ.
Клавиши «МА», «МП», «УКВ-AM», «Полоса» и «Стерео» включаются при нажатии и выключаются при их повторном нажатии. Клавиши диапазо-
Рис. 1.75. Схема расположения основных узлов и деталей на шасси радиолы «Рига-101».
нов и включения электропроигрывателя включаются при нажатии и выключаются при нажатии на любую другую клавишу.
На задней стороне приемника на шасси установлены ручка регулятора стереобаланса и гнезда для подключения антенны УКВ наружной антенны (ZZZ6), электропроигрывателя (ДД), акустических систем: правой (Ши) и левой — (Ш13) и магнитофона (ДД).
Конструктивной базой шасси является каркас, на котором размещены все основные блоки приемника. Схема расположения основных узлов и деталей на шасси показана на рис. 1.75.
112
Монтаж блоков УКВ, КСДВ-ПЧ, стереодекодера, усилителей НЧ и стабилизатора питания выполнен на печатных платах.
Блок УКВ имеет такую же конструкцию, как и блок УКВ радиолы «Ри-га-102», его печатная плата изображена на рис. 1.56.
Блок КСДВ-ПЧ состоит из печатной платы, механизма клавишного переключателя диапазонов, блока переменных конденсаторов и узла поворотной магнитной антенны.
От блока КСДВ-ПЧ радиолы «Рига-102» он отличается лишь тем, что в нем введена коммутация стереоканала, которая осуществляется с помощью-клавиши «Стерео» (рис. 1.76).
^3 £
Li, Lz
-^-4=^70 т5
i рГ | I1 I	I. '
L.Y. J О /7Т| oL^Ltif Qlaz
’*7 Го4г,£д оД,£у £?,Аг|о
УКВ АП
УКВ
МП
Полоса
МА
КВ1
СВ
К В У
ДВ__
КВ!П
Аг о , тк7
Сг о
7л
h L2.

Тр7 о . ___________________
рт../?5| О£з,Ау О£/
Стерео
£
7т
7~- -г^" г



5Р
3°
Рис. ,1.76. Схема расположения основных узлов и деталей на печатной плате блока КСДВ-ПЧ радиолы «Рига-101».
Печатная плата блока КСДВ-ПЧ радиолы «Рига-101» и расположение на-ней основных деталей показаны на рис. 1.58 и 1.77.
Намоточные данные катушек контуров приведены в табл. 1.9, а распайка катушек контуров показана на рис. 1.60.
Блок стереодекодера смонтирован на печатной плате и закрыт алюминиевым экраном. Катушки контуров L\, L2, Li, намотаны на полисти-рольных каркасах и каждая из них помещена в ферритовые чашки. Катушки в собранном виде закрываются медными экранами.
Намоточные данные катушек приведены в табл. 1.10, а распайка выводов показана на рис. 1.78. Топографическая схема печатной платы блока изображена на рис. 1.79.
Блок стереодекодера со схемой приемника соединяется с помощью переходной колодки, установленной на шасси.
Усилители НЧ правого и левого каналов (УНЧ ПК и УНЧ ЛК) смонтированы на печатных платах и связаны со схемой приемника через переходные колодки, установленные на шасси.
Для улучшения отвода тепла транзисторы выходных каскадов установлены на радиаторах.
Спаренные переменные резисторы регуляторов громкости, тембра и стереобаланса укреплены на шасси приемника.
Топографическая схема блока усилителя НЧ показана на рис. 1.62.
Конструкция блока питания радиолы «Рига-101» такая же, как у радиолы «Рига-102» (см. рис. 1.63).
на
Та б л и ц a 1.10
Намоточные данные катушек контуров блока стереодекодера радиолы «Рига-101»
Наименование катуше к	Обозначение по схеме	Номера выводов	Марка н диаметр провода, мм	Заводская метка	Число витков	Добротность на частоте настройки 31,25 к.гц	Сопротивление постоянному току, ом
Катушка контура восстановления поднесущей частоты		1—2—3	ПЭВ-1 0,2	Синяя точка	63,5+64,5 отвод от 12,5 витка	170	2,3
				Зеленая точка	60,5+60,5 отвод от 12,5 витка		2,2
				Белая точка	57,5 + 56,5 отвод от 11,5 витка		2,0
				Красная точка	53,5+53,5 отвод от 10,5 витка		1,9
				Черная точка	50,5+49,5 отвод от 10,5 витка		1,8
Катушка контура усиления стереосигнала	^3	1—2 3—4	ПЭВ-1 0,09 ПЭВ-1 0,09	Синяя точка	252+0 50+350,5	70	23,5 39,1
				Черная точка	237,5+0 50+350,5		22,3 39,1
Примечания: 1. Катушки устанавливаются 6 ферритовые чашки 2Б18-М 1500 НМЗ-2 и 2Б1 8-ОЗМ 1500 НМЗ подстроечный сердечник имеет диаметр 2,2 мм и длину 10 мм
2. Катушки, отмеченные цветными метками, отличаются количеством ьнтков в зависимости от зазора между чашками. В блоке устанавливается только один вариант катушки, отмеченный одной из указанных цветных точек-

-7г т С)	41----- -------- ------ ------- ------
, УКВ [^Полоса МА КВ-1	КВ-2 ДВ КВ-3 Q [~j
Рис. 1.78. Распайка выводов (вид снизу) катушек контуров блока стереодекодера радиолы «Рига-101».
ЭЛЕКТРОПРОИГРЫВАТЕЛЬ
Электропроигрывающее устройство типа П-ЭПУ-32с и блок питания размещены в деревянном корпусе с отделкой ценными породами дерева
Электропроигрывающее устройство имеет асинхронный электродвигатель типа ЭДГ-4, механизм с четырехскоростным приводом и полуавтоматическим включением и автоматическим выключением. Звукосниматель трубчатой конструкции имеет универсальную стереофоническую пьезокерамическую головку типа ГЗКУ-631Р с двумя корундовыми иглами: для воспроизведения стереофонических и монофонических микрозаписей (с узкой канавкой на скорости 45; З3‘/3; 162/з об/мин) и монофонической записи (с широкой канавкой) на -скорости 78 об/мин.
Основные узлы электропроигрывающего устройства смонтированы на стальной лакированной панели (см. рис. 1.65). Около ручек управления на шильдиках нанесены обозначения скоростей вращения диска, включения и выключения ЭПУ, включенного и выключенного положений автостопа.
Механизм переключателя скоростей и автостопа такой же, как у ЭПУ радиолы «Рига-102» (стр 94).
Головка звукоснимателя имеет три вывода. Средний вывод («земля») выполнен проводом черного цвета.
Давление иглы на грампластинку регулируется с помощью пружины в головке основания тонарма.
АКУСТИЧЕСКАЯ СИСТЕМА
Ящики звуковых колонок деревянные, боковые стенки их отделаны ценными породами дерева, а передние панели, иа которых укреплены громкоговорители, закрыты декоративной радиотканью. Внутренние поверхности ящиков покрыты звукопоглощающим материалом.
В блоках радиолы «Рига-101» применены детали следующих типов:
Блок УКВ: резисторы Rt—Ri2 типа УЛМ-0,12 или ВС-0,125, конденсаторы Ci, С2, С5, Сю—Cis, Ci^, Сц — типа КТ-la; Сз, С\, Сз, Cg, С44, Cie— типа КЮ-7в.
Блок КСДВ-ПЧ: резисторы Rt—[<,?, и /?45—R5l — типа УЛМ-0,12 или ВС-0,125; Ra — типа СП-0,4-ЗЗк; конденсаторы Се, Cs, С12, Cis, С30, С31, С33, С35, Css, С48— типа КТ-la; С2—С5, С7, Сю, Сц, Сц—С\~, Сю, С2о, С28, С2в, С23, С2э, С32, С84, С33, С37, С 43-С45 — ТИПЭ К10-7в, С22, С24, С27, Сзэ,
С42 —типа К50-6; С8 и С13 — типа КПК-М или КПП-2/20; С25 — типа КСО; в трансформаторах Tpi, Тр2, Tpt и Тр6 конденсаторы Ci и С2 — типа КТ-1а;
в трансформаторах Тр3, Т р5 и Тр7 — конденсаторы Ci, С2 и С3— типа ПМ-2 или К22У;
на контактной планке /Д конденсаторы С2, С4 — типа КТ-la: Ct, Сз. С5 — типа КП-М 6/25; С8 — типа КСО;
на контактной планке П2 конденсаторы Сз, Ci, Се — типа KT-ia; Ci, Сз, С7 — типа КПК-6/25; С8 — типа КСО;
116
Рис. 1.79. Топографическая схема печатной платы блока стереодекодера «Рига-101». Вид
ш
на контактной планке П3 конденсаторы Сз, С4, Ст — типа КТ-1а, С(, С6, С9— типа КСО;
на контактной планке П4 конденсаторы Cs, Ct, Ст— типа КТ-1 a; С,, С6, С9— типа КПК-М 6/25; С2, Сз, С8 и С1(|— типа КСО;
на контактной планке П5 конденсаторы С3, С4, Ст — типа КТ-la; С,, Св, С9— типа КПК-М 6/25; С2, Сз, С8, С19 —типа КСО.
В контурных планках и блоке питания радиолы «Рига-101» применены оезисторы и конденсаторы тех же типов, что в радиоле «Рига-102».
Блок стереодекодера: резисторы «1—/?4. Rs—Rie, Rie—Rao, «22—«26 —типа УЛМ-0,12 или ВС-0,125, /?9, Rn, R2i — типа СПО-0,5-1-Б; конденсаторы С,—типа КЛС-1; С4, С7, С10— типа КСО; С2, С3, Сз, Св, Сз, Си — типа К50-6; Сд, С1(—Ci3 — типа К10-7в.
Блок усилителя НЧ: резисторы «1 — Rig, R2i— Rzs — типа УЛМ-0,12 или ВС-0,125; R20, Rao, Rai— проволочные; R32— типа СПЗ-16-0,25; конденсаторы Ct, С3, Сз, Си, С12— типа МБМ-160, С2, С4, Съ, Ст, С», С13— Сп, Сц>, С2о — типа К50-6; С8— типа К22У-1Б; Сю—типа БМ-2, С)8 — типа КТ-1а.
Шасси: резисторы /?1а, R,r,. Ran, Rae, Ran, Rae, Rtn, Rte— типа СПЗ-12; конденсаторы Ci, C2, C3— блок КПЕ емкостью 10—430 пф\ Cl, Сз — типа КТ-la; С6 и Ст — типа БМ-2, индикатор настройки типа М733.
