КОМПЬЮТЕРЫ, КОТОРЫЕ МЫ ВЫБИРАЕМ
О назначении этого порта и ис-
пользовании в программах читаемой
из него информации неоднократно
рассказывалось в разделе ФОРУМ.
Отстроив сигнал INT и установив в
свой компьютер порт #FF, Вы изба-
витесь от неприятностей с прог-
раммами , использующими прерывания
второго рода.
Для установки Вам понадобятся
три микросхемы: АП6, ЛЛ1, ЛА2.
Серия микросхем может быть любая
(155, 555, 1533 и т.д.), но пред-
почтительнее - 555 или 1533, т.к.
они потребляют меньшую мощность
от источника питания. Условные
номера микросхем D37, D39 и D85
даны по схеме ,компьютера ПЕНТА-
ГОН-128. Микросхемы D37 и D39 на
плате компьютера стоят рядом, что
очень удобно при монтаже схемы.
По такому же принципу можно
”оживить" программы, использующие
второй режим прерываний, на любой
модели компьютера. Главное - нор-
мальный сигнал INT и наличие пор-
та #FF.
РАСШИРЕНИЕ ПАМЯТИ
"ЛЕНИНГРАДА-1" ДО 128К.
(С) Беззубцев А.С.,
г.Красноярск, 1994.
Сейчас, конечно, уже старый
добрый "Ленинград-1" (Сергея Зо-
нова) стал вытесняться другими
более совершенными машинами, ко-
торые лишены многих недостатков
"Ленинграда", но, несмотря на
это, у него остались его достоин-
ства, это - малые габариты, не-
большое количество микросхем и
наличие монтажного поля. Поэтому
я предлагаю тем читателям ZX-PE-
ВЮ, которые умеют держать в руках
паяльник, добавить к своему соб-
ранному или будущему "Ленинграду"
восемь микросхем логики, восемь
микросхем памяти и музыкальный
процессор. После завершения своих
трудов Вы получите "ZX-Spect-
rum-128", полностью совместимый с
оригиналом, а также возможность
подключить б будущем контроллер

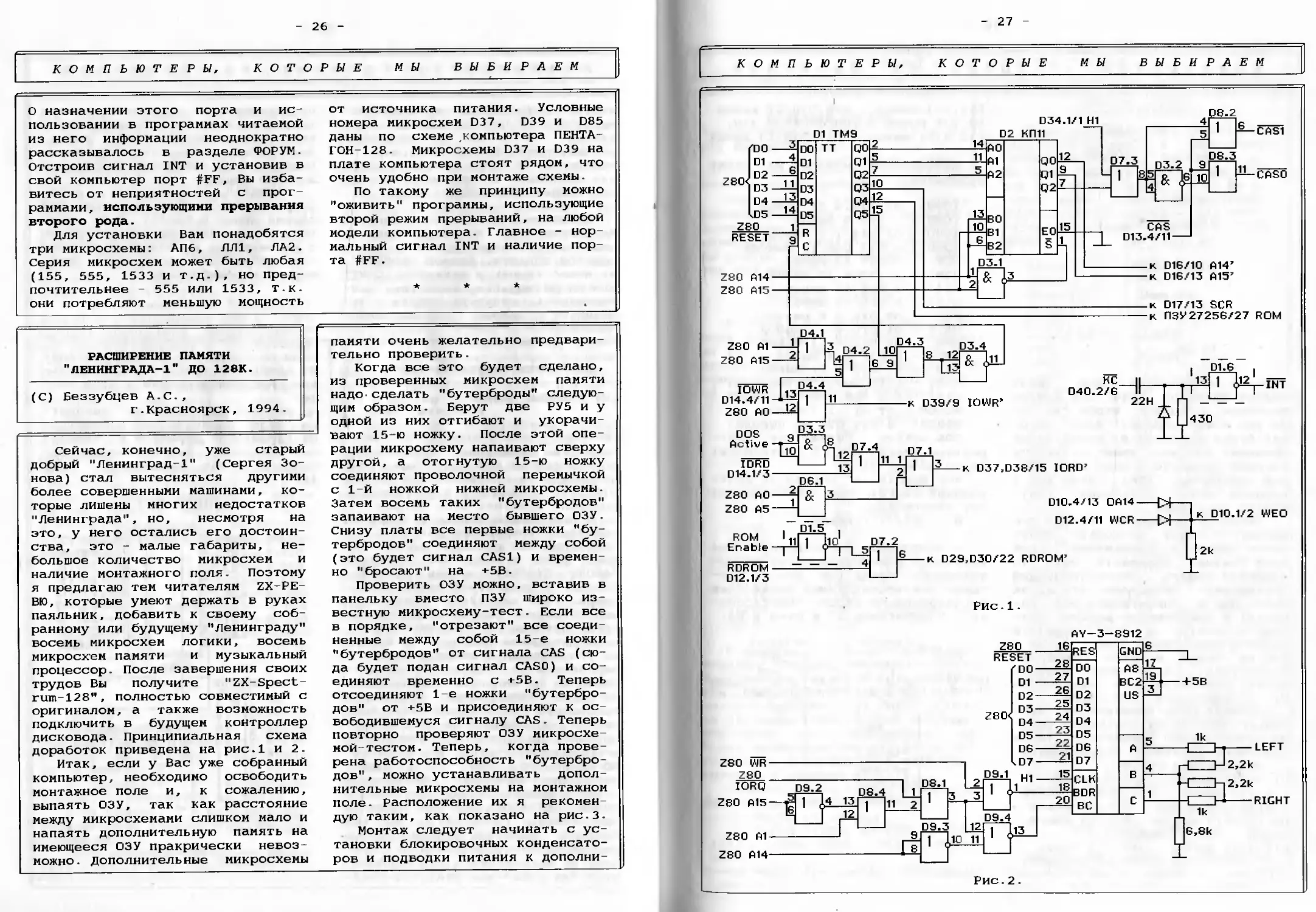

дисковода. Принципиальная схема
доработок приведена на рис.1 и 2.
Итак, если у Вас уже собранный
компьютер, необходимо освободить
монтажное поле и, к сожалению,
выпаять ОЗУ, так как расстояние
между микросхемами слишком мало и
напаять дополнительную память на
имеющееся ОЗУ пракрически невоз-
можно. Дополнительные микросхемы
памяти очень желательно предвари-
тельно проверить.
Когда все это будет сделано,
из проверенных микросхем памяти
надо сделать "бутерброды" следую-
щим образом. Берут две РУ5 и у
одной из них отгибают и укорачи-
вают 15-ю ножку. После этой опе-
рации микросхему напаивают сверху
другой, а отогнутую 15-ю ножку
соединяют проволочной перемычкой
с 1-й ножкой нижней микросхемы.
Затем восемь таких "бутербродов"
запаивают на место бывшего ОЗУ.
Снизу платы все первые ножки "бу-
тербродов" соединяют между собой
(это будет сигнал CAS1) и времен-
но "бросают" на +5В.
Проверить ОЗУ можно, вставив в
панельку вместо ПЗУ широко из-
вестную микросхему-тест. Если все
в порядке, "отрезают" все соеди-
ненные между собой 15-е ножки
"бутербродов" от сигнала CAS (сю-
да будет подан сигнал CASO) и со-
единяют временно с +5В. Теперь
отсоединяют 1-е ножки "бутербро-
дов" от +5В и присоединяют к ос-
вободившемуся сигналу CAS. Теперь
повторно проверяют ОЗУ микросхе-
мой тестом. Теперь, когда прове-
рена работоспособность "бутербро-
дов" , можно устанавливать допол-
нительные микросхемы на монтажном
поле. Расположение их я рекомен-
дую таким, как показано на рис.З.
Монтаж следует начинать с ус-
тановки блокировочных конденсато-
ров и подводки питания к дополни-
27
КОМПЬЮТЕРЫ, КОТОРЫЕ МЫ ВЫБИРАЕМ
Z80<
'D0---- DO
DI --D1
D2---2 D2
D3 —— D3
D4 —77 D4
D5
D1 ТМ9
4_
D4 ——
JDS ——
Z80	1
RESET g
Q0
Q1
02
03
04
05
2
5
7
10
12
15
Z80 A14
Z80 A15
L	CAS
D13.4/11---
---------к D16/10	A14’
---------к D16/13	A15’
к D17/13 SCR
к ПЗУ 27256/27 ROM
Рис.1•
28
КОМПЬЮТЕР Ы, КОТОРЫЕ МЫ ВЫБИРАЕМ
Рис.3.
тельным микросхемам. Все связи
делают проводом МГТФ или другим
подобным, стараясь, чтобы они бы-
ли как можно короче. После того,
как будет выполнен и внимательно
проверен монтаж, можно проверить
готовый компьютер каким-либо тес-
том (например, ATM). Если все в
порядке, можно подключать конт-
роллер дисковода.
Теперь о проблемах. Иногда они
возникают через несколько минут
после прогрева компьютера. Если
тест "начнет браковать" ОЗУ, то
придется менять соответствующий
"бутерброд". Происходит это из-за
того, что в "Ленинграде" ОЗУ ра-
ботает в критическом режиме. Поэ-
тому я советую в 128К варианте
ставить микросхемы РУ5В. Тогда у
Вас не будет никаких проблем.
Кроме того, если есть возмож-
ность, дополнительные микросхемы
D2, D3 поставьте 1533 серии.
Обращаю Ваше внимание на нес-
колько иную схему звукового выхо-
да музыкального процессора. Такое
включение усиливает стереоэффект.
Разрываемые связи:
D14-4/11 вывод - D39/9 вывод.
D14.1/3 вывод - D37,D38/15 вывод.
D20(Z80)/4 вывод - D16/10 вывод.
D2O(Z8O)/5 вывод - D16/13 вывод.
Общий - D17/13 вывод.
D12-4/11 вывод - D10.1/2 вывод
(на схеме не указано).
D12.1/3 вывод - D29,D30/22 вывод.
D8.2/8 вывод - конденсатор ЗЗН.
D13.4/11 вывод - D21-D28/15 вывод.
Обозначения сигналов на схеме
доработки:
IOWR - от D14.4 11 вывод.
IOWR’- к D39 9 вывод.
IORD - от D14.1 3 вывод.
IORD’- к D37,D38 15 выводы.
SCR - к D17 13 вывод.
ROM - к 27256 27 вывод.
А14’ - к D16 10 вывод.
А15’ - к D16 13 вывод.
КС - от D40.2 6 вывод.
ОА14 - от D10.4 13 вывод.
WER - от D12.4 11 вывод.
WEO - к D10.1 2 вывод.
CAS - от D13.4 11 вывод.
CASO - к 15 выв. "бутерброда".
CAS1 - к 1 выв. "бутерброда".
RDROM - от D12.1 3 вывод.
RDROM’- К D29,D30 22 выводы.
DOS Active - сигнал от конт-
роллера диска; при О - отключает
порты вывода 31.
«ROM Enable - сигнал от конт-
роллера диска; при О отключается
ПЗУ компьютера.
Hl - D34.1 1 вывод.
И напоследок порекомендую Вам
несколько измененную схему магни-
тофонного входа (см. рис.4), ко-
торая оказалась лучшей среди схем
магнитофонного входа "Пентагона-
48", "Ленинграда-2" и схем в РЛ.
Рис.4.
