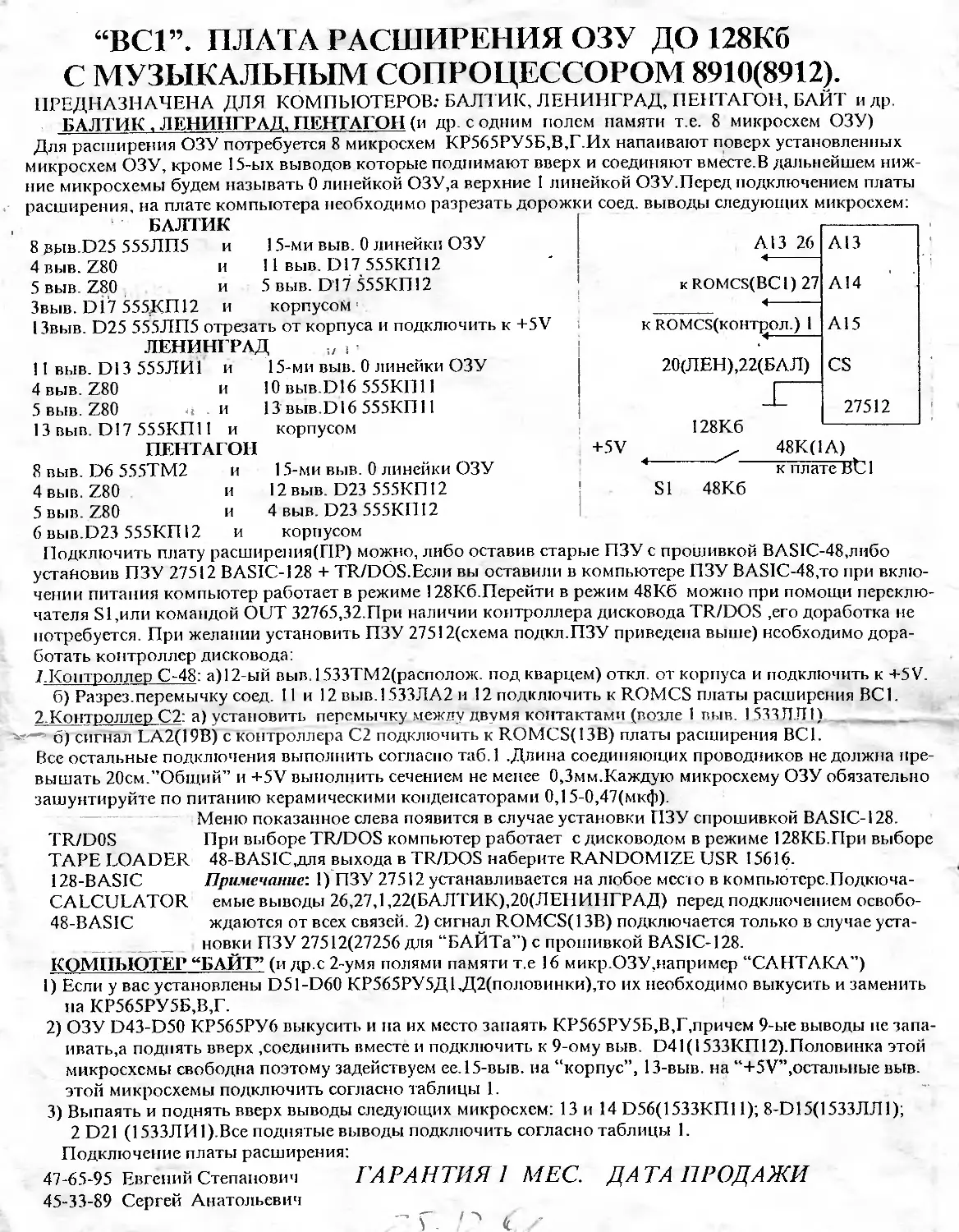

“ВО”. ПЛАТА РАСШИРЕНИЯ ОЗУ ДО 128Кб
С МУЗЫКАЛЬНЫМ СОПРОЦЕССОРОМ 8910(8912).
ПРЕДНАЗНАЧЕНА ДЛЯ КОМПЬЮТЕРОВ; БАЛТИК, ЛЕНИНГРАД, ПЕНТАГОН, БАЙТ и др.
БАЛТИК , ЛЕНИНГРАД, ПЕНТАГОН (и др. с одним полем памяти т.е. 8 микросхем ОЗУ)
Для расширения ОЗУ потребуется 8 микросхем КР565РУ5Б,В,Г.Их напаивают поверх установленных
микросхем ОЗУ, кроме 15-ых выводов которые поднимают вверх и соединяют вместе.В дальнейшем ниж-
ние микросхемы будем называть 0 линейкой ОЗУ,а верхние 1 линейкой ОЗУ.Перед подключением платы
расширения, на плате компьютера необходимо разрезать дорожки соед. выводы следующих микросхем:
15-ми выв. 0 линейки ОЗУ
И выв. О17 555КП12
5 выв. D17 555КП12
корпусом!
БАЛТИК
8 bbib.D25 555ЛП5	и
4 выв. Z80	и
5 выв. Z80	и
Звыв. Di7 555КШ2	и
I Звыв. D25 555ЛП5 отрезать от корпуса и подключить к +5V
ЛЕНИНГРАД „ .
11 выв. DI3 555ЛИ1
4 выв. Z80
5 выв. Z80 и .
13 выв. D17 555КП11
ПЕНТАГОН
и
и
и
и
и
и
и
и
15-ми выв. О линейки ОЗУ
10 BbiB.D16 555КП11
13 BbiB.D16 555КП11
корпусом
А13 26	А13
kROMCS(BCI) 27 ◄		А14
к ROMCS(KOHTpOH-) 1	А15
20(ЛЕН),22(БАЛ)	CS
128Кб
27512
15-ми выв. 0 линейки ОЗУ
12 выв. D23 555КП12
4 выв. D23 555КП12
корпусом
+5V
48К(1А)
к плате ВС I
S1 48Кб
8 выв. D6 555ТМ2
4 выв. Z80
5 выв. Z80
6 BWB.D23 555КП12
Подключить плату расширения(ПР) можно, либо оставив старые ПЗУ с прошивкой BASIC-48,либо
установив ПЗУ 27512 BASIC-128 + TR/DOS.Если вы оставили в компьютере ПЗУ BASIC-48,то при вклю-
чении питания компьютер работает в режиме 128Кб.Перейти в режим 48Кб можно при помощи переклю-
чателя 51,или командой OUT 32765,32.При наличии контроллера дисковода TR/DOS ,его доработка не
потребуется При желании установить ПЗУ 27512(схема подкл.ПЗУ приведена выше) необходимо дора-
ботать контроллер дисковода:
7.Контроллер С-48: а) 12-ый выв. 1533ТМ2(располож. под кварцем) откл. от корпуса и подключить к +5V.
б) Разрез.перемычку соед. 11 и 12 выв.1533ЛА2 и 12 подключить к ROMCS платы расширения ВСЕ
2 Контроллер С2: а) установить перемычку между двумя контактами (возле 1 выв. 1 533ШП)
 б) сигнал LA2(19B) с контроллера С2 подключить к ROMCS(13B) платы расширения ВС1.
Все остальные подключения выполни сь согласно таб.1 .Длина соединяющих проводников не должна пре-
вышать 20см.’’Общий” и +5V выполнить сечением не менее 0,3мм.Каждую микросхему ОЗУ обязательно
зашунтируйте по питанию керамическими конденсаторами 0,15-0,47(мкф).
Меню показанное слева появится в случае установки ПЗУ спрошивкой BASIC-128.
При выборе TR/DOS компьютер работает с дисководом в режиме 128КБ.При выборе
48-ВАБ1С,для выхода в TR/DOS наберите RANDOMIZE USR 15616.
Примечание’. 1) ПЗУ 27512 устанавливается на любое место в компыотере.Подкюча-
емые выводы 26,27,1,22(БАЛТИК),20(ЛЕНИНГР АД) перед подключением освобо-
ждаются от всех связей. 2) сигнал ROMCS(13B) подключается только в случае уста-
новки ПЗУ 27512(27256 для “БАЙТа”) с прошивкой BASIC-128.
КОМПЬЮТЕР “БАЙТ” (и др.с 2-умя полями памяти т.е 16 микр.ОЗУ.например “САНТАКА”)
1)	Если у вас установлены D51-D60 КР565РУ5Д1,Д2(половинки),то их необходимо выкусить и заменить
на КР565РУ5Б,В,Г.
2)	ОЗУ D43-D50 КР565РУ6 выкусить и на их место запаять КР565РУ5Б,В,Г,причем 9-ые выводы не запа-
ивать,а поднять вверх .соединить вместе и подключить к 9-ому выв. D41 (1533КП12).Половинка этой
микросхемы свободна поэтому задействуем ее.15-выв. на “корпус”, 13-выв. на “+5V”,остальные выв.
этой микросхемы подключить согласно таблицы 1.
3)	Выпаять и поднять вверх выводы следующих микросхем: 13 и 14 D56(1533Kni 1); 8-D15(1533ЛЛ1);
2 D21 (1533ЛИ1).Все поднятые выводы подключить согласно таблицы 1.
Подключение платы расширения:
47-65-95 Евгений Степанович
45-33-89 Сергей Анатольевич
TR/DOS
ТАРЕ LOADER
128-BASIC
CALCULATOR
48-BASIC
ГАРАНТИЯ! МЕС. ДАТА ПРОДАЖИ
<с
При сохранении старых ПЗУ с прошивкой BASIC-48,доработка контроллера дисковода TR/DOS(npn
наличии такового) не потребуется.
Установка ПЗУ 27256 с прошивкой ВА31С-128(для желающих)
1)	Выпаять обе ПЗУ и на место D72 установить панель.
2)	Откусить резисторы R46,47,48 (расположены справа от D68 ВИ53.
3)	Убрать перемычку 4-5 и установить 5-6.
4)	27-выв. ПЗУ 27256 подать на ROMCS (13В) платы расширения ВС1.
5)	Выпаять 14-вывод D66(556PT5) из платы и поднять вверх, никуда не подключая.
Если у вас есть контроллер дисковода” Б-48”(или “БАЙТ 1994 МИНСК),то прийдется его доработать:
а) Перемкнуть конденсатор С1 47мкф.
б)	Удалить перемычку соед. выводы 4 и 5 микросхемы 1533ЛА2 и на 4-ый подать ROMCS (13В) с пла-
ты ВС1,для этого можно воспольз. свободными контактами системного разьема, например С7.
Если вы приобрели контроллер “Б-128” с ПЗУ 27512(прошивка BASIC-128+TR/DOS),to его доработка
не потребуется.В компьютере откусите резисторы R46,47,48 и сигнал ROMCS(13B) с платы ВС1 подать
на С7 разьема “БАЙТА”.
Переход в режим 48 Кб осуществляется аналогично с остальными компьютерами (смотри 1 страницу)
	ПЛАТА ВС1		КОМПЬЮТЕРЫ	Таблица 1
	N	СИГНАЛ	БАЛТИК	ЛЕНИНГРАД .	ПЕНТАГОН	БАЙТ
	1А	48К
	2А	CAS0	15-ые выводы 565РУ5	0 ЛИНЕЙКА ОЗУ
	ЗА	AD1	2 D26 155РЕЗ	15 D16 555КП11	8 D8 555ТМ2	8 D15 1533ЛЛ1
	4А	А14	4 Z80	4 Z80	4 Z80	4 Z80
	5А	+5V	+5V	+5V	+5V	+5V
	6А	D4	7 Z80	7 Z80	7 Z80	7 Z80
	7А	АО	30 Z80	30 Z80	30 Z80	30 Z80
	8А	А15	5 Z80	5 Z80	5 Z80	5 Z80
	9А	WR	22 Z80	22 Z80	22 Z80	22 Z80
	10А	А1	31 Z80	31 Z80	31 Z80	31 Z80
	11А	IORQ	20 Z80	20 Z80	20 Z80	20 Z80
	1?А	М1	27 Z80	27 Z80	27 Z80	27 Z80
	13А	RESET	26 Z80	26 Z80	26 Z80	26 Z80
	14А	ОБЩИЙ	ОБЩИЙ	ОБЩИЙ	ОБЩИЙ	ОБЩИЙ
	15А	ОБЩИЙ	ОБЩИЙ	ОБЩИЙ	ОБЩИЙ	ОБЩИЙ
	16А	УНЧ 1	Г	одключить к СТЕ	РЕО усилителю 500Мв
	17А	УНЧ 2	для МОНО соединить вместе.
	1В	CAS	11 D25 555 ЛП5	11 D13 555ЛИ1	8 D6 555ТМ2
	2В	CAS 1	15-ые выводы 565РУ5 1 ЛИНЕЙКА ОЗУ
	ЗВ	А14(1)	11 D17 555 КП12	10 D16 555КП11	12 D23 555КП12	14 D56 1533КП11 11 D41 1533КП12
	4В	CAS1(BT)				2 D21 1533ЛИ1
	5В	А15(1)	5 D17 555КП12	13 О16 555КП11	4 D23 555KH12	13 О56 1533КП11 10 D41 1533КП12
	6В	CLK	12 D26 155РЕЗ	2 D3 555ИЕ7	11 D10 555ИЕ5	2 D26 1533ЛА4
	7В	С.ЭКР.	3 D17 555КП12	13 О17 555КП11	6 О23 555КП12	12 D41 1533КП12
	8В	D0	14 Z80	14 Z80	14 Z80	14 Z80
	9В	D5	9 Z80	9 Z80	9 Z80	9 Z80
	10В	D3	8 Z80	8 Z80	8 Z80	8 Z80
	11В	D2	12 Z80	12 Z80	12 Z80	12 Z80
	12В	D1	15 Z80	15 Z80	15 Z80	15 Z80
	13В	ROMCS	27 (27512)	27 (27512)	27 (27512)	27(27256)
	15В	D6	10 Z80	10 Z80	10 Z80	10 Z80
	16В	D7	13 Z80	13 Z80	13 Z80	13 Z80
	17В	CASO(BT)				15 D60 565РУ5
