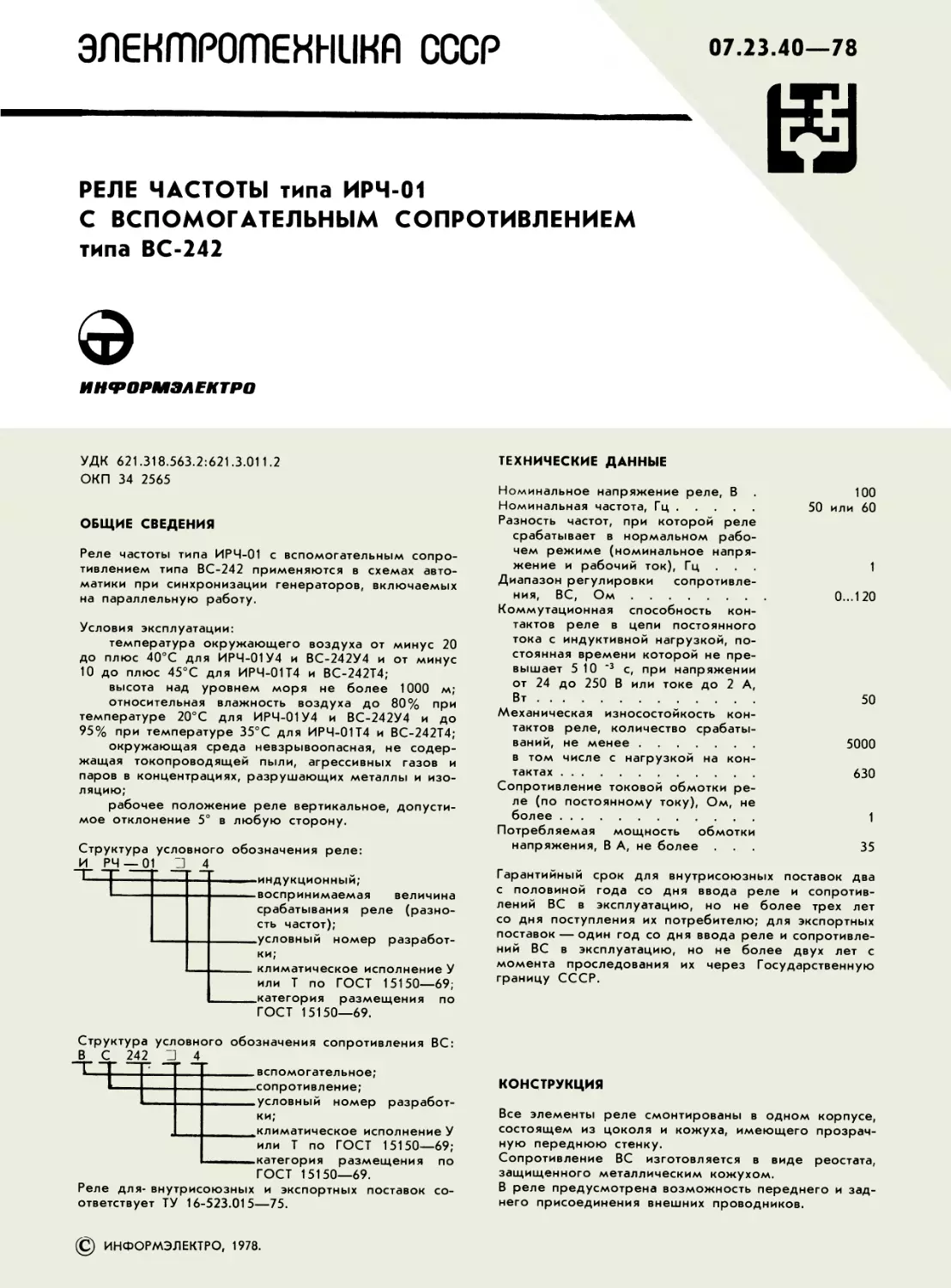

элЕктротЕнникп ссср
07.23.40—78
РЕЛЕ ЧАСТОТЫ типа ИРЧ-01
С ВСПОМОГАТЕЛЬНЫМ СОПРОТИВЛЕНИЕМ
типа ВС-242
©
ИНФОРМЭЛЕКТРО
УДК 621.318.563.2:621.3.011.2
ОКП 34 2565
ОБЩИЕ СВЕДЕНИЯ
Реле частоты типа ИРЧ-01 с вспомогательным
сопротивлением типа ВС-242 применяются в схемах
автоматики при синхронизации генераторов, включаемых
на параллельную работу.
Условия эксплуатации:
температура окружающего воздуха от минус 20
до плюс 40°С для ИРЧ-01 У4 и ВС-242У4 и от минус
10 до плюс 45°С для ИРЧ-01 Т4 и ВС-242Т4;
высота над уровнем моря не более 1000 м;
относительная влажность воздуха до 80% при
температуре 20°С для ИРЧ-01 У4 и ВС-242У4 и до
95% при температуре 35°С для ИРЧ-01 Т4 и ВС-242Т4;
окружающая среда невзрывоопасная, не
содержащая токопроводящей пыли, агрессивных газов и
паров в концентрациях, разрушающих металлы и
изоляцию;
рабочее положение реле вертикальное,
допустимое отклонение 5° в любую сторону.
Структура условного обозначения реле:
И РЧ — 01 И 4
Т I Г "Г —-индукционный;
I III воспринимаемая величина
срабатывания реле
(разность частот);
условный номер
разработки;
климатическое исполнение У
или Т по ГОСТ 15150—69;
категория размещения по
ГОСТ 15150—69.
Структура условного обозначения сопротивления ВС:
J_ C^ 242 Д 4^
вспомогательное;
сопротивление;
ymnaukiu номер
разработки;
.климатическое исполнение У
или Т по ГОСТ 15150—69;
категория размещения по
ГОСТ 15150—69.
Реле для- внутрисоюзных и экспортных поставок
соответствует ТУ 16-523.015—75.
-г
Щ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение реле, В 100
Номинальная частота, Гц 50 или 60
Разность частот, при которой реле
срабатывает в нормальном
рабочем режиме (номинальное
напряжение и рабочий ток), Гц 1
Диапазон регулировки
сопротивления, ВС, Ом 0...120
Коммутационная способность
контактов реле в цепи постоянного
тока с индуктивной нагрузкой,
постоянная времени которой не
превышает 5 10 ~3 с, при напряжении
от 24 до 250 В или токе до 2 А,
Вт 50
Механическая износостойкость
контактов реле, количество
срабатываний, не менее 5000
в том числе с нагрузкой на
контактах 630
Сопротивление токовой обмотки
реле (по постоянному току), Ом, не
более 1
Потребляемая мощность обмотки
напряжения, В А, не более ... 35
Гарантийный срок для внутрисоюзных поставок два
с половиной года со дня ввода реле и
сопротивлений ВС в эксплуатацию, но не более трех лет
со дня поступления их потребителю; для экспортных
поставок — один год со дня ввода реле и
сопротивлений ВС в эксплуатацию, но не более двух лет с
момента проследования их через Государственную
границу СССР.
КОНСТРУКЦИЯ
Все элементы реле смонтированы в одном корпусе,
состоящем из цоколя и кожуха, имеющего
прозрачную переднюю стенку.
Сопротивление ВС изготовляется в виде реостата,
защищенного металлическим кожухом.
В реле предусмотрена возможность переднего и
заднего присоединения внешних проводников.
(g) ИНФОРМЭЛЕКТРО, 1978.

07.23.40—78
*s
^:
^
■h
2
%
~Y
[_
*1
W
p
%~
20*d
"П
л
J
4j
170
»-
fef^a
119
Габаритные, установочные и присоединительные
размеры реле приведены на рис. 1, сопротивления
ВС — на рис. 2.
Масса реле не более 4 кг.
Масса сопротивления ВС не более 1,5 кг.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
реле;
сопротивление ВС в количестве, указанном в
заказе, но не более 8 шт. с одним реле;
комплект деталей для крепления и
присоединения внешних проводников;
документ предприятия-изготовителя,
удостоверяющий, что реле прошло приемо-сдаточные
испытания И пригодно для эксплуатации;
техническое описание и инструкция по
эксплуатации (по требованию заказчика).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
Рис. I. Габаритные, установочные и присоединительные
размеры реле
а — переднее присоединение; б — заднее присоединение
-4—Ш
Ш
В заказе должно быть указано:
наименование и тип реле и сопротивления ВС;
способ присоединения внешних проводников
(переднее или заднее присоединение);
номер технических условий.
Изготовитель — Чебоксарский электроаппаратный
завод
Каталог утвержден Всесоюзным
научно-исследовательским, проектно-конструкторским и
технологическим институтом релестроения (ВНИИР), г. Чебоксары
Рис. 2. Габаритные, установочные и присоединительные
размеры сопротивления ВС
