катушек питание на выходной каскад подается через со-
единитель ХЮ отклоняющей системы Со вторичных об-
моток строчного трансформатора снимаются напряже-
ния для цепей кинескопа — анодное, ускоряющее, фоку-
сирующее и напряжение накала (обмотка 3-4 Т704), а
так же напряжения, необходимые для работы других
блоков шасси
•	обмотка 1-10 +15 В - питание кадровой развертки и
предварительного усилителя строчной развертки,
•	обмотка 9-10 +40 В - питание обратного хода кадро
вой развертки,
•	обмотка 5 6 +200 В - питание видеоусилителей на
плате кинескопа
С выв 7 строчного трансформатора снимаются два
сигнала
•	сигнал о токе луча кинескопа (BCL), который через
эмиттерный повторитель VT103 направляется в микро-
контроллер (выв 49) При превышении тока луча сни-
жается яркость и контрастность изображения,
•	сигнал о величине высокого напряжения ЕНТО — пос-
тупает на выв 36 микроконтроллера и используется
для защиты от рентгеновского излучения
Кадровая развертка
Цепи синхронизации и генерации пилообразного
напряжения кадровой развертки реализованы в микро-
контроллере DA100 Дифференциальный выход кадро
вого сигнала пилообразного напряжения — выв 21, 22
Далее сигналы проходят на выв 1, 2 усилителя кадровой
развертки DA600 (TDA8356) Усилитель кадровой раз-
вертки реализован по мостовой схеме (рис 3) и ис-
пользует напряжение питания +15 В для прямого хода
луча (выв 3 DA600) и +40 В — для обратного (выв 6)
Питание для кадровой развертки вырабатывается строч-
ной разверткой Мостовая схема включения позволяет
обойтись без разделительного конденсатора и исполь-
зует всего лишь несколько внешних элементов Выходы
усилителя DA600 - выв 4 и 7
В аварийных ситуациях микросхема TDA8356 форми-
рует сигнал защиты Vguard (выв 8), который вырабаты-
вается в следующих случаях
•	замыкание или обрыв в цепи кадровых катушек,
•	перегрев микросхемы (более 150°),
• перегрузка по току
Для обеспечения линейности по вертикали в микрос-
хеме усилителя используется сигнал обратной связи, ко-
торый подается на выв 9
Модуль управления
Модуль управления содержит клавиатуру, фотопри-
емник D1 сигналов пульта дистанционного управления
(ПДУ) и индикатор режима работы HL1 Модуль управ-
ления питается напряжением +9 В, которое вырабатыва-
ет источник питания Нажатая кнопка определяется с по
мощью весовых резисторов R1 R6, подключенных парал-
лельно кнопкам Микроконтроллер определяет нажатую
кнопку по уровню потенциала на выв 7
Индикатор режима работы HL1 управляется с помо-
щью ключа на транзисторе VT1 В рабочем режиме
транзистор открыт напряжением +8 В и ток через све-

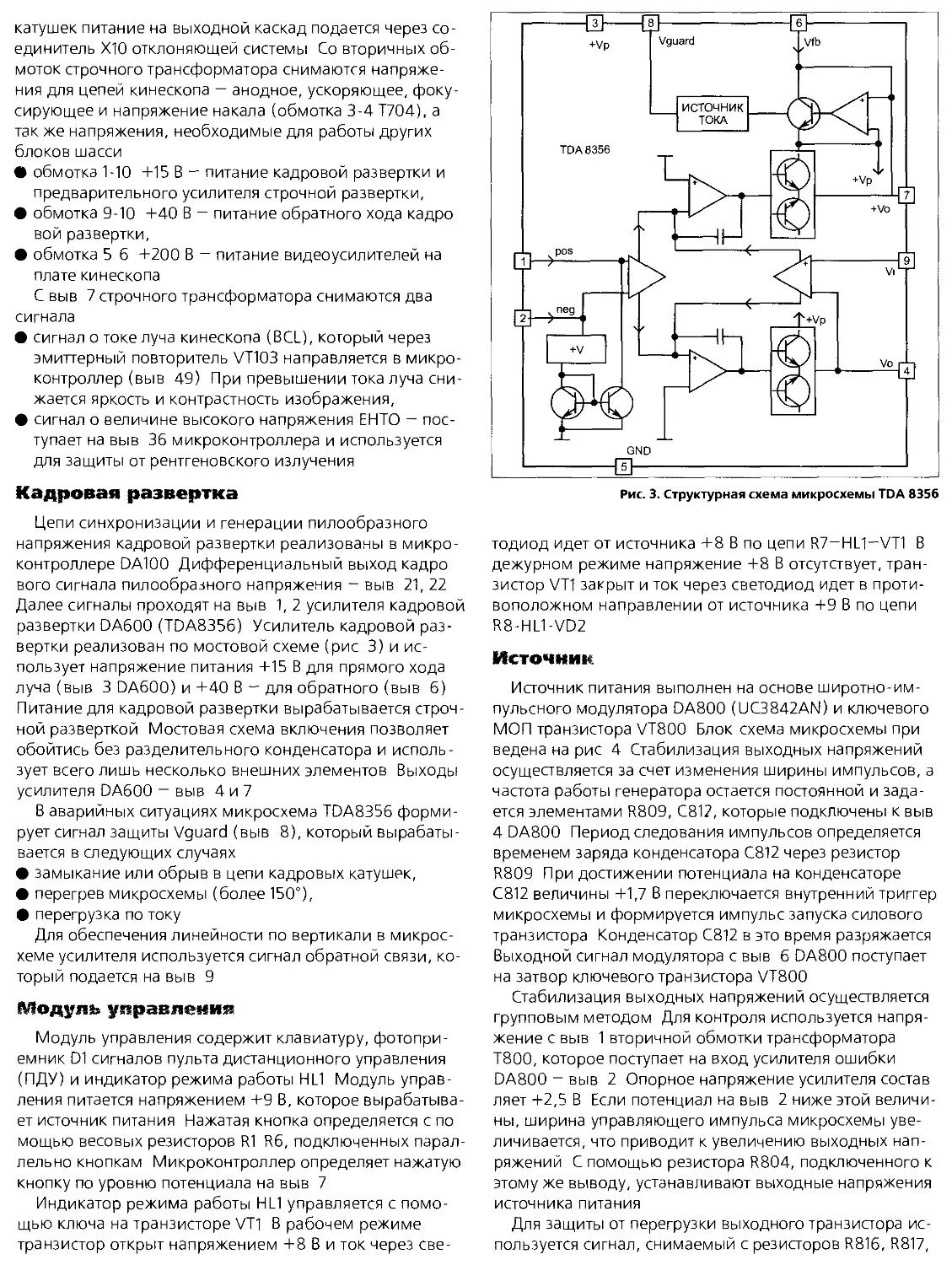

Рис. 3. Структурная схема микросхемы TDA 8356
тодиод идет от источника +8 В по цепи R7-HL1—VT1 В
дежурном режиме напряжение +8 В отсутствует, тран-
зистор VT1 закрыт и ток через светодиод идет в проти-
воположном направлении от источника +9 В по цепи
R8-HL1-VD2
Источник
Источник питания выполнен на основе широтно-им-
пульсного модулятора DA800 (UC3842AN) и ключевого
МОП транзистора VT800 Блок схема микросхемы при
ведена на рис 4 Стабилизация выходных напряжений
осуществляется за счет изменения ширины импульсов, а
частота работы генератора остается постоянной и зада-
ется элементами R809, С812, которые подключены к выв
4 DA800 Период следования импульсов определяется
временем заряда конденсатора С812 через резистор
R809 При достижении потенциала на конденсаторе
С812 величины +1,7 В переключается внутренний триггер
микросхемы и формируется импульс запуска силового
транзистора Конденсатор С812 в это время разряжается
Выходной сигнал модулятора с выв 6 DA800 поступает
на затвор ключевого транзистора VT800
Стабилизация выходных напряжений осуществляется
групповым методом Для контроля используется напря-
жение с выв 1 вторичной обмотки трансформатора
Т800, которое поступает на вход усилителя ошибки
DA800 - выв 2 Опорное напряжение усилителя состав
ляет +2,5 В Если потенциал на выв 2 ниже этой величи-
ны, ширина управляющего импульса микросхемы уве-
личивается, что приводит к увеличению выходных нап-
ряжений С помощью резистора R804, подключенного к
этому же выводу, устанавливают выходные напряжения
источника питания
Для защиты от перегрузки выходного транзистора ис-
пользуется сигнал, снимаемый с резисторов R816, R817,
