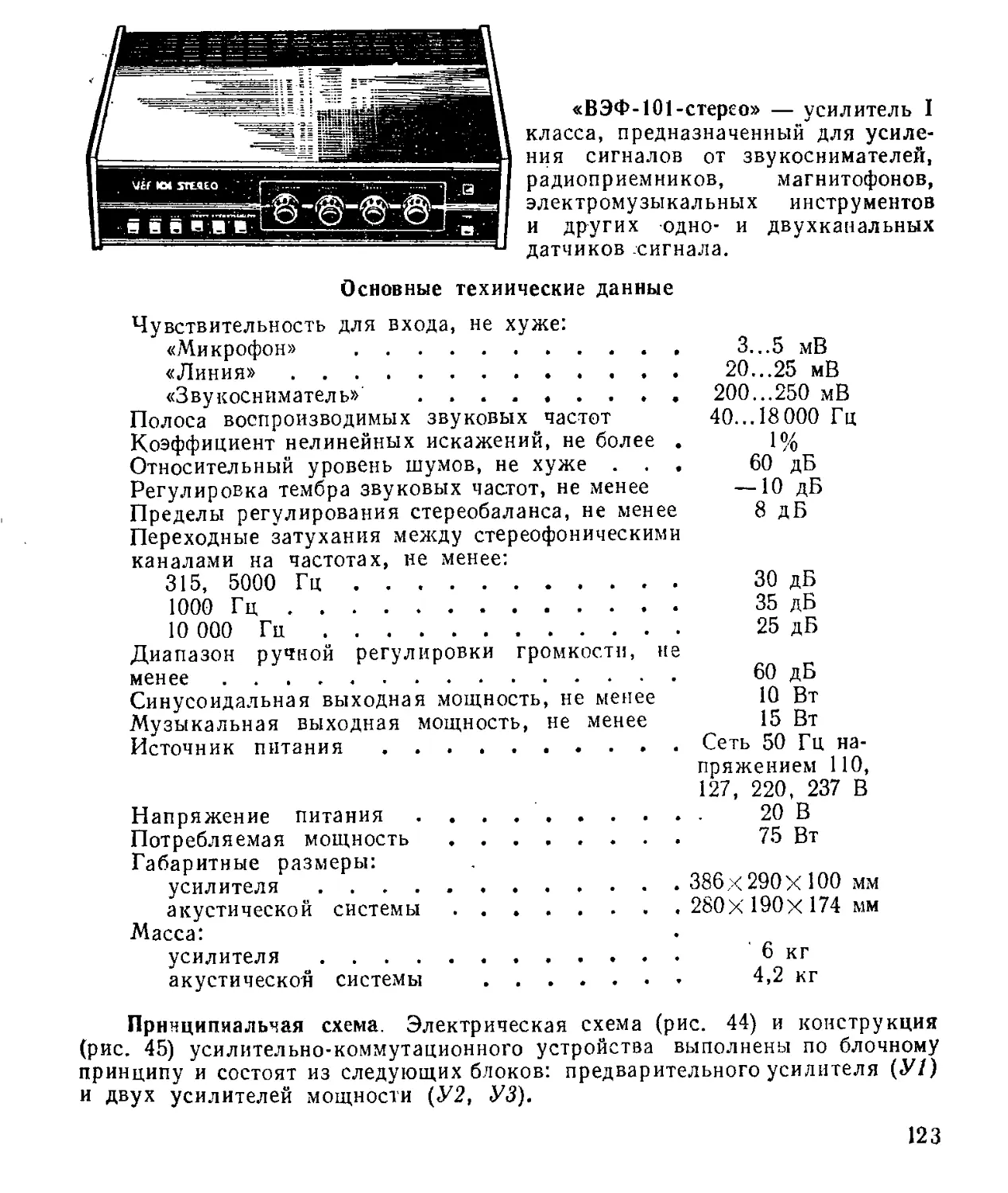

«ВЭФ-101-стерео» — усилитель I
класса, предназначенный для усиле-
ния сигналов от звукоснимателей,
радиоприемников, магнитофонов,
электромузыкальных инструментов
и других одно- и двухканальных
датчиков сигнала.
Основные технические данные
Чувствительность для входа, не хуже:
«Микрофон» .................................... 3...5	мВ
«Линия».................................. 20...25 мВ
«Звукосниматель» .........	200...250 мВ
Полоса воспроизводимых	звуковых частот	40...18000 Гц
Коэффициент нелинейных искажений, не более .	1%
Относительный уровень шумов, не хуже ...	60 дБ
Регулировка тембра звуковых частот, не менее —10 дБ
Пределы регулирования стереобаланса, не менее 8 дБ
Переходные затухания между стереофоническими
каналами на частотах, не менее:
315, 5000 Гц................................... 30	дБ
1000 Гц........................................ 35	дБ
10 000 Гц...................................... 25	дБ
Диапазон ручной регулировки громкости, не
менее............................................. 60	дБ
Синусоидальная выходная	мощность,	не	менее	10	Вт
Музыкальная выходная	мощность,	не	менее	15	Вт
Источник питания........................  .	Сеть 50 Гц на-
пряжением НО,
127, 220, 237 В
Напряжение питания.......................... 20 В
Потребляемая мощность....................... 75 Вт
Габаритные размеры:
усилителя................................. 386x290x100	мм
акустической системы..................... 280х 190х 174 мм
Масса:
усилителя................................ 6 кг
акустической системы .................... 4,2 кг
Принципиальная схема. Электрическая схема (рис. 44) и конструкция
(рис. 45) усилительно-коммутационного устройства выполнены по блочному
принципу и состоят из следующих блоков: предварительного усилителя (У/)
и двух усилителей мощности (У2, УЗ).
123

Рис. 44. Принципиальная электрическая схема усилителя «Вэф-
10)-стерео»:
а — блок предварительного усилителя; б — блок усилителя мощности
(переключатели в положении «Выключено»)
Предварительный усилитель двухканальный. Каждый канал предвари-
тельного усилителя выполнен иа трех микросхемах. Сигналы, поступающие
с разъемов XI...ХЗ, коммутируются переключателями S1...S3 и подаются
на вход микросхемы А1. Частотная характеристика и коэффициент усиле-
ния первого каскада обеспечиваются цепнми отрицательной обратной связи
(R3C5, R7C6, R8...R10C8C11). Балансировка стереоканалов осуществляется
резистором R29. К выходу второго каскада (Д2) подключены регуляторы темб-
ра по низким и высоким частотам. Третий каскад (ДЗ) — усилитель с линей-
ной характеристикой. Питание предварительного усилителя осуществляется
от общего источника питания, стабилизированного стабилитронами Vl, V2.
Усилитель мощности (У2, УЗ) выполнен по бестрансформаторной схеме.
Вход оконечного усилителя построен по дифференциальной схеме на тран-
зисторах VI, V2. Фазоинверсный каскад выполнен на транзисторах V6, V7,
выходной каскад двухтактный — на транзисторах V9-..V12.
Во избежание выхода из строя транзисторов Vll, V12 в усилителе преду-
смотрена схема защиты, которая выполнена на транзисторах V4, V5 и дио-
дах V9, V10. Температурная стабилизация усилителя мощности осуществля-
ется транзистором V8, соединенным непосредственно с радиатором транзис-
тора VII.
Блок питания состоит из понижающего трансформатора и двухполупе-
риодного выпрямителя (V13...Vlfi).
Конструкция и детали. Усилительно-коммутационное устройство выпол-
нено в виде настольной конструкции. Корпус прямоугольный, отделан шпо-
ном ценных породдерева и покрытматовым лаком. Передняя панель алюмини-
евая, кнопки и ручки управления пластмассовые с металлическим декоратив-
ным покрытием. На лицевую панель выведены кнопки подключения входэв,
сети, регуляторы тембра, громкости, стереобаланса и индикатор сети. На
задней панели расположены гнезда для подключения входов, громкоговори-
телей н переключатель напряжения сети.
125
| I	..|l '•»
Рис, 45. Структурная схема усилителя «Вэф-101-стерео»
Все блоки выполнены печатным монтажом на отдельных платах (рнс. 46).
В усилителе применены: резисторы R3, R17, R23, R27, R33, R41, R45 —
типа СПЗ, R54, R55 — проволочные, остальные — типа ВС-0,125; конден-
саторы Cl, С9, С13, С15, С19, С29 — типа КТ, С6, С7, С8, С18, С28, С34 —
типа КСО, СИ, С21 — типа БМ, С14, С16, С22, С24, С25, С35 — типа МБМ,
остальные — типа К50.
Данные силового трансформатора приведены в табл. П4 приложения 1,
r. C4 Ci ,
й D"D ® 0=
.„/ЙЖЗД.,. м С27	сгв
to CIS
ВО"
изг
R33
___v_________aWf
сгз с=зс&____С22 С22
сггп П
а?7 [J
w Off  о0[]й»[] 0й@ ]Ьа^/оЩ] Kjdb?
^00« Ом 00
т ... W _сг/
- [Г
& Г Wd“
" IM RtiV
a
Рис. 46. Расположение узлов и деталей на платах предварительного
усилителя (а) и усилителя мощности (б) усилителя «Вэф-101-стерео»
