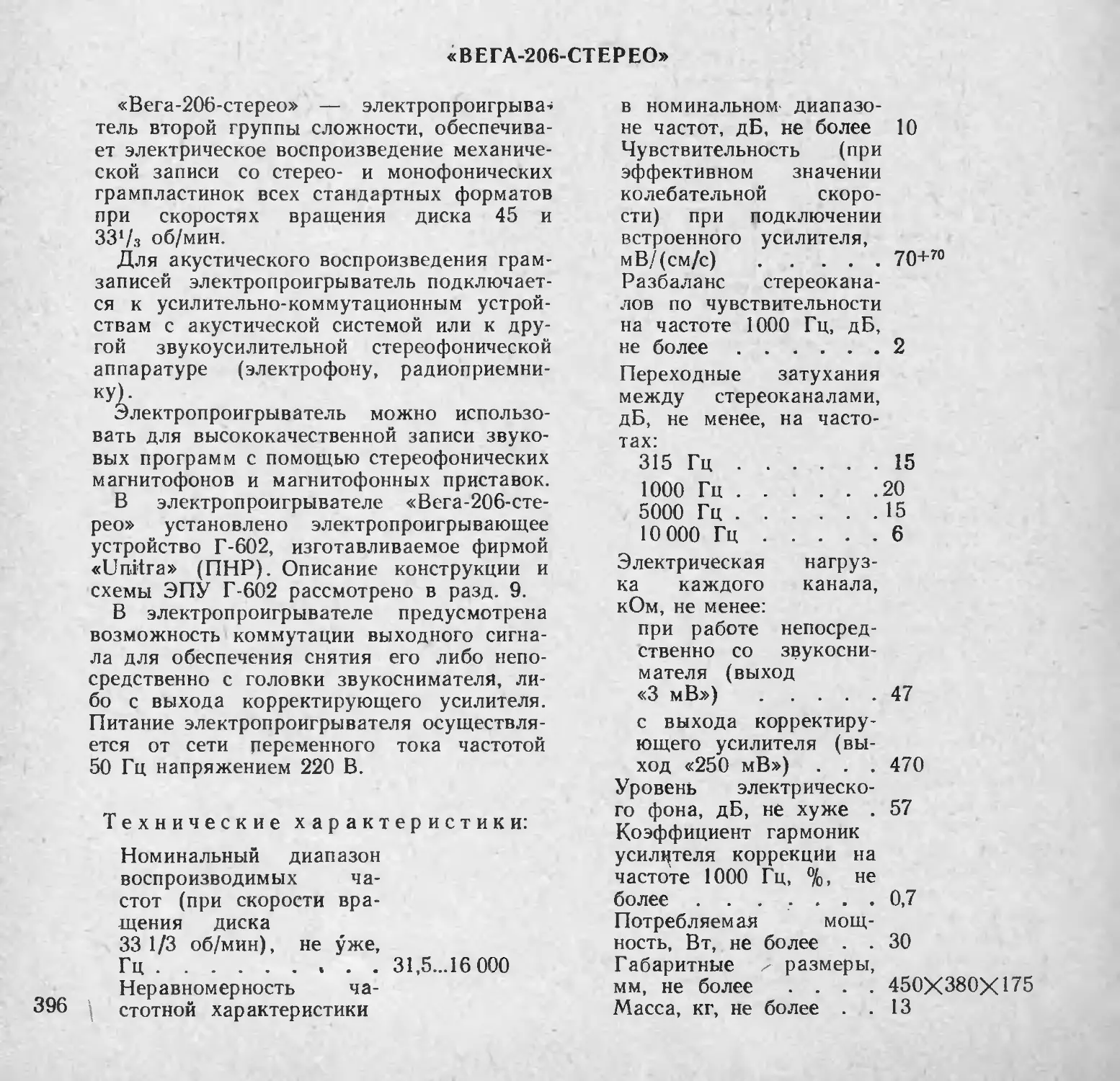

«ВЕГА-206-СТЕРЕО»
«Вега-206-стерео» — электропроигрыва-*
тель второй группы сложности, обеспечива-
ет электрическое воспроизведение механиче-
ской записи со стерео- и монофонических
грампластинок всех стандартных форматов
при скоростях вращения диска 45 и
33*/з об/мин.
Для акустического воспроизведения грам-
записей электропроигрыватель подключает-
ся к усилительно-коммутационным устрой-
ствам с акустической системой или к дру-
гой звукоусилительной стереофонической
аппаратуре (электрофону, радиоприемни-
ку)-
Электропроигрыватель можно использо-
вать для высококачественной записи звуко-
вых программ с помощью стереофонических
магнитофонов и магнитофонных приставок.
В электропроигрывателе «Вега-206-сте-
рео» установлено электропроигрывающее
устройство Г-602, изготавливаемое фирмой
«Unitra» (ПНР). Описание конструкции и
схемы ЭПУ Г 602 рассмотрено в разд. 9.
В электропроигрывателе предусмотрена
возможность коммутации выходного сигна-
ла для обеспечения снятия его либо непо-
средственно с головки звукоснимателя, ли-
бо с выхода корректирующего усилителя.
Питание электропроигрывателя осуществля-
ется от сети переменного тока частотой
50 Гц напряжением 220 В.
Технические характеристики:
Номинальный диапазон
воспроизводимых ча-
стот (при скорости вра-
щения диска
33 1/3 об/мин), не уже,
Гц....................31,5... 16 000
Неравномерность ча-
396 стотной характеристики
в номинальном диапазо-
не частот, дБ не более 10
Чувствительность (при
эффективном значении
колебательной скоро-
сти) при подключении
встроенного усилителя,
мВ/(см/с) .............70+70
Разбаланс стереокана-
лов по чувствительности
на частоте 1000 Гц, дБ,
не более...............2
Переходные затухания
между стереоканалами,
дБ, не менее, на часто-
тах:
315 Гц................15
1000 Гц..............20
5000 Гц...............15
10 000 Гц............6
Электрическая нагруз-
ка каждого канала,
кОм, не менее:
при работе непосред-
ственно со звукосни-
мателя (выход
«3 мВ») ...............47
с выхода корректиру-
ющего усилителя (вы-
ход «250 мВ») . . .470
Уровень электрическо-
го фона, дБ, не хуже . 57
Коэффициент гармоник
усилцтеля коррекции на
частоте 1000 Гц, %, не
более . . . .... 0,7
Потребляемая мощ-
ность, Вт, не более . . 30
Габаритные размеры,
мм, не более .... 450X380X175
Масса, кг, не более . .13
Рис. 8.1. Принципиальная электрическая схема электропроигрывателя «Вега-206-стерео»
Принципиальная схема. Электропроигры-
ватель выполнен пс функционально-блочно-
му принципу (рис. 8.1) и состоит из элект-
ропроигрывающего устройства Г-602 (У 2),
блока предусилителя (Уо), блока коммута-
ции входов (УЗ), блока выпрямителя (УГ)
и трансформатора питания.
Принципиальная схема электропроигры-
вателя состоит из двух идентичных кана-
лов, поэтому описание дано для одного ка-
нала.
Блок предусилителя (У5) выполнен на
трех транзисторах (каждый канал) и пред-
назначен для коррекции частотной харак-
теристики и усиления сигнала звуковой ча-
стоты, снимаемого с электромагнитной го-
ловки звукоснимателя до величины 250 мВ.
Блок состоит из усилителя коррекции на
транзисторах 5-VT1 и 5-VT2 и рокот-фильт-
ра на транзисторе 5-VT3.
С разъема 5-Х(ЛК) сигнал звуковой ча-
стоты левого канала поступает через после-
довательно включенные резистор 5-R1 и
конденсатор 5-С1 на базу транзистора
5-VT1, выполняющего функцию первого ка-
скада предварительного усиления. С нагруз-
ки каскада (с резистора 5-R6) сигнал по-
дается на базу транзистора 5-VT2. Оба
транзистора включены по схеме с общим
эмиттером.
Транзистор 5-VT3, связанный с коллекто-
ром транзистора 5-VT2 через конденсаторы
5-С7 и 5-С8, представляет собой каскад,
работающий по схеме с общим коллекто-
ром. Нагрузкой этого каскада является ре-
зистор 5-R17. Входная цепь рокот-фильтра
и цепь обратной связи с резистором 5-R5,
включенным в эмиттерной цепи транзисто-
ра 5- VT1, определяю'” требуемую форму ча-
стотной характеристики и чувствительность
блока предусилителя.
Рокот-фильтр выполнен по схеме актив-
ного фильтра верхних частот и имеет часто-
ту среза около 35 Гц. В качестве активно-
го элемента рокот-фильтра используется
эмиттерный повторитель на транзисторе
5-VT3. Частотная характеристика этого
фильтра формируется конденсаторами 5-С7,
5-С8 и резисторами 5-R14, 5-R16.
С резистора нагрузки рокот-фильтра 397
5-R17 через резистор 5-R18 звуковой сиг-
нал напряжением 250 мВ подается на блок
коммутации выхода (УЗ), в котором с по-
мощью модульного переключателя типа
П2К осуществляется подключение ЭПУ к
предусилителю (разъемы 5-Х) или непо-
средственно к выходу электропроигрыва-
теля (разъем Х2).
Блок питания выполнен в виде отдельно-
го узла, содержащего силовой трансформа-
тор и блок выпрямителя (У1). Он служит
для питания блока предусилителя (У5) и
ЭПУ. В качестве выпрямителя используется
кремниевый диод 1-VD1. Фильтр 1-С2,
1-R1, 5-С9 (блок У5) служит для умень-
шения пульсаций выпрямленного напряже-
ния. Лампы Е типа МН6,3-0,22 являются
индикатором включения ЭПУ в сеть пере-
менного тока.
Режимы работы транзисторов по постоян-
ному току блока предусилителя приведены
в табл. 8.1.
Расположение блоков но шасси
электропроигрывателя
Блок
Рис. 8.2. Расположение узлов и блоков на
шасси электропроигрывателя «Вега-206-
стерео»
Таблица 8.1. Напряжения на выводах,
транзисторов электропроигрывателя
«Вега-206-стерео»
Обозначение на схеме	Напряжение на выводе, В
	Эмиттер	База	Коллектор
5-VT1	0,15	0,75	1,5
5-VT2	0,9	1,5	7
5-VT3	14	14,6	19
Примечание. Напряжения на выводах
транзисторов могут отличаться от номинального
на ±20%.
Конструкция. Электропроигрыватель «Ве-
га-206-стерео» выполнен в настольной кон-
струкции. Корпус электропроигрывателя
прямоугольный, отделанный шпоном цен-
ных пород дерева. На передней боковой
стенке корпуса расположены: кнопка вклю-
чения сети, индикатор включения электро-
проигрывателя (лампа £), кнопки включе-
ния выходов 3 и 250 мВ.
Панель ЭПУ с органами управления и
тонармом устанавливается сверху корпуса
ЭПУ. Электропроигрывающее устройство
закрывается пластмассовой прозрачной
крышкой, поворачивающейся на оси. На
задней стенке корпуса ЭПУ расположены
два винта, с помощью которых регулирует-
ся устойчивое верхнее и нижнее положение
крышки электропроигрывателя.
Функциональные блоки и узлы электро-
проигрывателя закреплены на шасси
(рис. 8.2).
Электромонтажные схемы печатных плат
блоков предусилителя и коммутации выхо-
398 Да приведены на рис. 8.3.
Моточные данные трансформатора пита-
ния приведены в табл. 8.2.
Таблица 8.2. Моточные данные
трансформатора питания
электропроигрывателя «Вега-206-стерео»
Обозна- чение на схеме	Вывод	Число витков	Марка и диаметр провода, мм
т	1—2	125	ПЭЛ 0,29
	2—3	825	ПЭЛ 0,29
	4—5	825	ПЭЛ 0,29
	5—6	125	ПЭЛ 0,29
	1 7—10	10	ПЭЛ 0,29
	8—9	155	ПЭЛ 0,29
	12—13	140	ПЭЛ 0,29
Прим	е ч а н и е.	Тип сердеч	ника—УШ22Х30.
Разборка и сборка. Разборку ЭПУ необ-
ходимо производить в следующей последо-
вательности:
отключить ЭПУ от сети;
снять диск, для чего необходимо взять
диск двумя руками, поднять его вверх и
вытащить из отверстия втулки подшипника;
снять поддон электропроигрывателя, отвин-
тив четыре винта, крепящих его к корпусу,
отсоединить разъемы 5-Х (ЛК) и 5-Х (ПК)
от предусилителя (У5), а разъем XI — от
блока питания. Снять экран предусилите-
ля, отвинтить два винта, крепящих его к
стойкам.
Последовательность разборки и сборки
ЭПУ Г-602 рассмотрена в разд. 9.
Сборка электропроигрывателя осуществ-
ляется в обратной последовательности.
a)
б)
Рис. 8.3. Электромонтажные схемы печатных плат электропроигрывателя «Вега-206-
стерео»:
а — предусилитель; б — блок коммутации выходов
