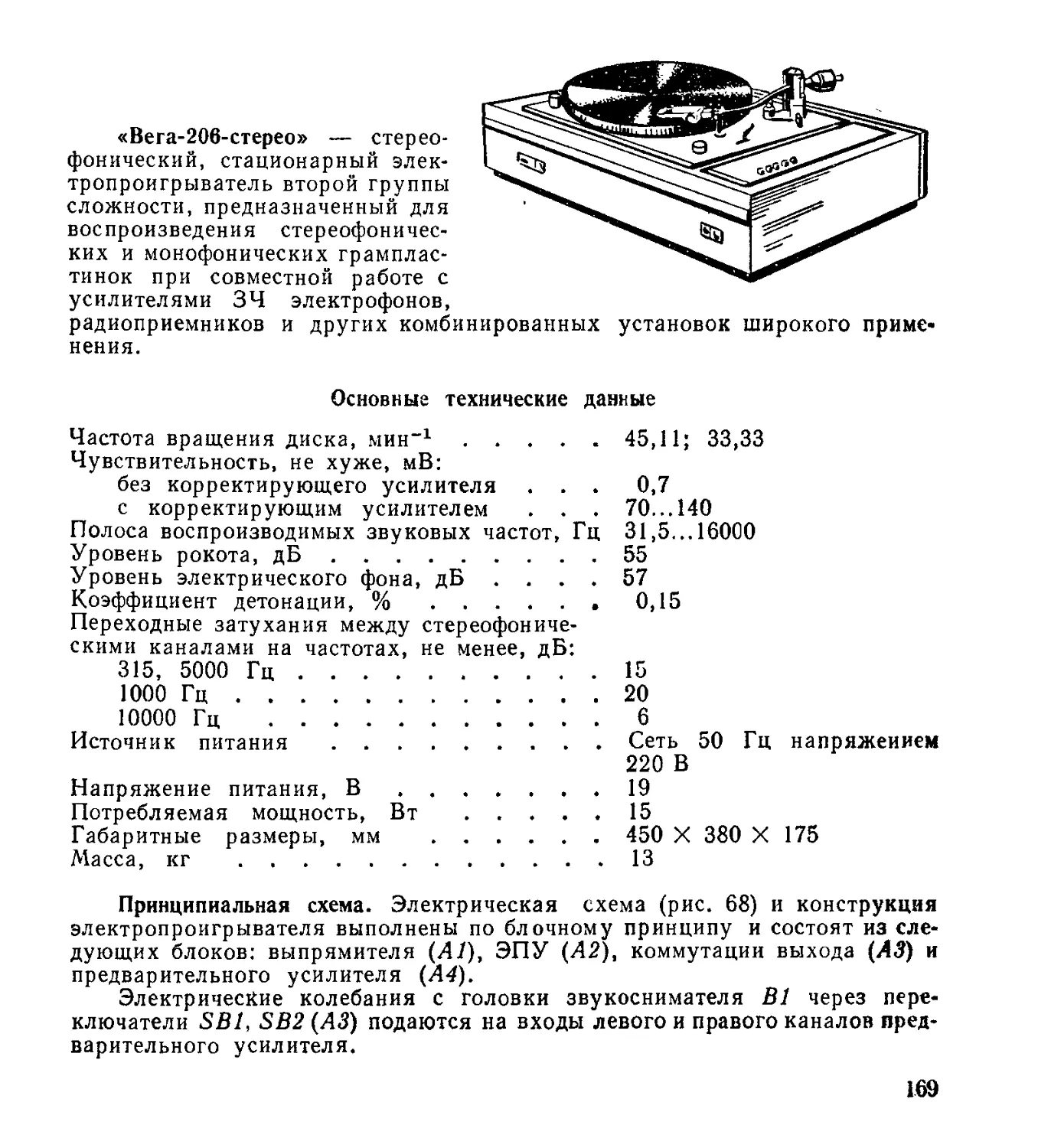

«Вега-206-стерео» — стерео-
фонический, стационарный элек-
тропроигрыватель второй группы
сложности, предназначенный для
воспроизведения стереофоничес-
ких и монофонических грамплас-
тинок при совместной работе с
усилителями 34 электрофонов,
радиоприемников и других комбинированных установок широкого приме-
нения.
Основные технические данные
Частота вращения диска, мин-1..............
Чувствительность, не хуже, мВ:
без корректирующего усилителя . . .
с корректирующим усилителем . . .
Полоса воспроизводимых звуковых частот, Гц
Уровень рокота, дБ.........................
Уровень электрического фона, дБ ... .
Коэффициент детонации, %...................
Переходные затухания между стереофониче-
скими каналами на частотах, не менее, дБ:
315, 5000 Гц...........................
1000 Гц ...............................
10000 Гц ..............................
Источник питания ..........................
45,11; 33,33
0,7
70...140
31,5...16000
55
57
0,15
Напряжение питания, В ...................
Потребляемая мощность, Вт ...............
Габаритные размеры, мм ..................
Масса, кг ...............................
15
20
6
Сеть 50 Гц напряжением
220 В
19
15
450 X 380 X 175
13
Принципиальная схема. Электрическая схема (рис. 68) и конструкция
электропроигрывателя выполнены по блочному принципу и состоят из сле-
дующих блоков: выпрямителя (АГ), ЭПУ (Д2), коммутации выхода (АЗ) и
предварительного усилителя (А4).
Электрические колебания с головки звукоснимателя В1 через пере-
ключатели SB1, SB2 (ЛЗ) подаются на входы левого и правого каналов пред-
варительного усилителя.
169
Рис. 68. Принци-
пиальная электри-
ческая схема элек-
тропроигрывателя
«Вега- 206-стерео»
И
а
Рис. 69. Расположение узлов и деталей на платах предварительного уси-
лителя (а), коммутации выхода (6) электропроигрывателя «Вега-206-сте-
рео»
170
Предварительный усилитель (А4) состоит из усилителя коррекции (VT1
и VT2) и рокот-фильтра (VT5). С переключателя SB1, SB2 (АЗ) сигнал 34
левого канала поступает через последовательно включенные резистор R1
и конденсатор С1 на базу транзистора VT1, в коллекторную цепь которого
включены нагрузочный резистор R6 и база транзистора VT2, представля-
ющего усилительный каскад по схеме с общим эмиттером. Входная цепь ро-
кот-фильтра и цепь обратной связи (R8C5, R9C6) определяют ЧХ и чувстви-
тельность блока предварительного усилителя.
Рокот-фильтр выполнен по схеме активного ФВЧ и имеет частрту среза
около 35 кГц. ЧХ этого фильтра формируется конденсаторами С7, С8 и ре-
зисторами R14, R16. С резистора нагрузки рокот-фильтра R17 сигнал посту-
пает через резистор R18 на блок коммутации выхода. В блоке коммутации вы-
хода (43) с помощью модульного переключателя осуществляется подключе-
ние ЭПУ к предварительному усилителю или непосредственно К выходу
электропроигрывателя.
Блок питания выполнен в виде отдельного узла, состоящего из однополу-
периодного выпрямителя (А1) и силового трансформатора.
Конструкция и детали. Корпус ЭПУ оклеен шпоном ценных пород дере-
ва и покрыт полиэфирным лаком,сверху закрывается прозрачной крышкой
из пластмассы. Все органы управления (кнопки включения и выключения,
переключения частоты вращения диска, автостопа) расположены на верхней
лицевой панели, а кнопки включения сети, рода работы и индикатор сети —
на передней панели.
Конструктивно ЭПУ выполнено из отдельных узлов, которые крепятся
к несущему шасси из металла.
Схема ЭПУ собрана на отдельных платах из фольгированного гетинак-
са. Расположение узлов и деталей на платах показано на рис. 69.
В электропроигрывателе применены: резисторы R5 (А5) — типа СПЗ,
остальные — типа ВС-0,125; конденсаторы С2 (А5) —типа К.10-7В, С7, С8
(45) —типа МБМ; С5, С6 (45) —типа БМ-2; остальные —типа К50.
171
