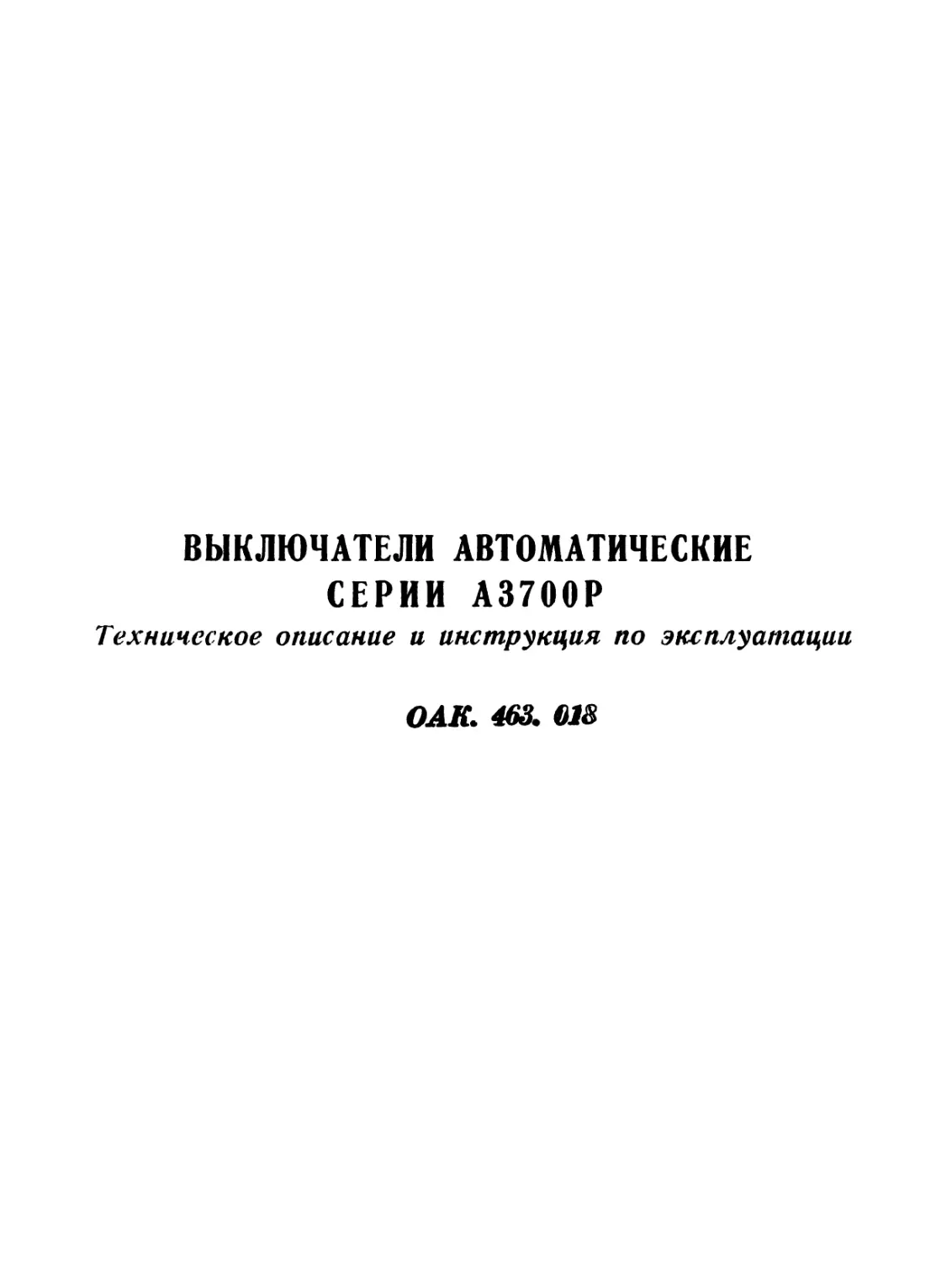

ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ
СЕРИИ А3700Р
Техническое описание и инструкция по эксплуатации
OAK. 463. 018

СОДЕРЖАНИЕ:
2
Введение
1. Назначение 3
2 Технические данные 3
3. Состав изделия 4
4. Устройство и работа выключателя и его дополнительных
сборочных единиц 5
5. Размещение и монтаж 10
6. Маркирование и пломбирование выключателей 13
7. Тара и упаковка 13
8. Указание мер безопасности 13
9. Подготовка выключателя к работе 14
10. Порядок работы и особенности эксплуатации
выключателей 14
П. Регулирование РП 15
12. Проверка технического состояния выключателя 16
13. Консервация, расконсервация, порядок хранения
и транспортирование 18
14. Смазка 19
Приложение 1. Структура условного обозначения типов
выключателей 19
Приложение 2. Таблицы 21
Приложение 3. Габаритные и установочные размеры 30
Приложение 4. Иллюстрации 41
Приложение 5. Принципиальные электрические схемы 52
выключателей
Приложение 6. Зависимость длительно допустимой
нагрузки выключателей от температуры
окружающего воздуха 56
Приложение 7. Особенности работы выключателей и их
из) осостойкость при пуске асинхронных
электродвигаiелей 57
Приложение 8. Ведомость цветных металлов,
содержащихся в иыч'лючателе и подлежащих
сгачо в виде лога по группе XIIJ,
ГОСТ 1639-78, при списании
выключателя 63

ВВЕДЕНИЕ
Настоящее «Техническое описание и инструкция по эксплуатации» (в дальнейшем
именуемое «ТО») распространяется на выключатели автоматические серии А3700Р (в
дальнейшем именуемые «выключатели») стационарною исполнения, предназначенные
для эксплуатации на судах с неограниченным районом плавания для внутрисоюзных
поставок, а также для поставок на экспорт.
В ТО приведены основные технические Данные, краткое описание устройства и
принципа работы выключателей, а также данные, необходимые для правильной
эксплуатации выключателей.
В ТО имеются ссылки на следующие документы:
ГОСТ 15150 69 Машины, приборы и другие технические изделия. Исполнения для
различных климатических районов. Категории, условия эксплуатации, хранения н
транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ 14255-G9 Аппараты электрические на напряжение до 1000 В.
Оболочки Степе)'и защиты.
ГОСТ 14192-77. Маркировка грузов.
ГОСТ 1805-76. Масло приборное МВП. Технические условия.
Регистр СССР «Правила классификации и постройки морских судов».
Правила эксплуатации электроустановок потребителей.
ГОСТ 7386-80. Наконечники кабельные медные, закрепляемые опрессовкой.
Конструкция и размеры
В ТО приняты следующие сокращенные обозначения:
А — усилитель магнитный (измерительный элемент
полупроводникового расцепителя);
БУРП — блок управления расцепителя полупроводникового;
ВК — вспомогательные контакты;
ВП-1; ВП-2 — пульсирующие контакты привода электромагнитного;
ВК-1; ВК-2 — конечные выключатели привода электромагнитного;
ГЦ —■ глявная цепь;
КГЦ — контакты главной цепи;
ТТ — трансформатор тока (измерительный элемент
полупроводникового расцепителя);
ПЭ — привод электромагнитный;
РН — расцепитель независимый;
РП — расцепитель полупроводниковый;
РЭ — расцепитель электромагнитный;
PUT — расцепитель тепловой;
О — операция отключения;
П — пауза между операциями,
ВО — операция включения—отключения, т. е. включение, за
которым немедленно следует отключение без дополнительной
выдержки времени;
О—П—ВО—П—ВО — коммутационный цикл;
U1 — напряжение питания привода электромагнитного;
U2 — напряжение питания независимого расцепителя РН;
ЭМ—1
одл о — электромагниты привода электромагнитного;
51 — выключатель кнопочный независимого расцепителя;
52 — выключатель кнопочный привода электромагнитного;
XI — разъем полупроводникового расцепителя;
Х2 — разъем, монтируемый потребителем;
ХЗ — разъем электромагнитного привода;
БГР —• блок гасящих резисторов.
Цветная маркировка проводников:
Бл — белый натуральный или серый цвет;
Жл ~- желтый или оранжевый цвет;
Кр — красный или розовый цвет;
Сн — синий или голубой цвет;
Чр — черный или фиолетовый цвет;
Кч — коричневый цвет.
Кч* — коричневый цвет с добавочной маркировкой
2

I. НАЗНАЧЕНИЕ
1. 1. Выключатели автоматические серии А3700Р предназначены для проведения
тока в нормальном режиме и отключения тока при коротких замыканиях и
перегрузках, а также для нечастых оперативных включений и отключений электрических
цепей. Выключатели рассчитаны для эксплуатации в электроустановках с номинальным
напряжением до 440 В постоянного тока, 380 и 660 В переменного тока частоты 50 Гц
f приемника и (400±20) и (Ь90±35) В соответственно у источника в следующих
условиях:
а) высота над уровнем моря не более 1000 м;
б) рабочая температура окружающего воздуха от 45 до минус 30°С;
в) значение относительной влажнисти воздуха 75±3% при температуре 45±2°С
или 80 ± 3% при температуре 40±2°С, а также 95 -t3% при температуре 25±2°С;
г) окружающая среда невзрывоопасная, не содержащая газы, жидкость и пыль
8 концентрациях, нарушающих работу выключателей;
д) отсутствие непосредственного воздействия солнечной радиации;
е) ионизирующее излучение в пределах санитарных норм;
ж) место установки выключателя—защищенное от попадания воды, масла,
эмульсии и т п.
Рабочее положение выключателей в пространстве—на вертикальной плоскости
(выводами неподвижных контактов вверх).
Подсоединение источника питания—к выводам неподвижных контактов.
Примечание. Селективные выключатели допускают подсоединение источника
питания со стороны подвижных контактов при эксплуатации их в электрических цепях
с напряжением до 380 В переменного и 220 В постоянного тока. При этом питание
блока управления полупроводникового расцепителя выключателей постоянного тока
должно осуществляться от постороннего источника питания.
1.2 Выключатели работают при длительном крене судна до 15° и дифференте до
5°, а также при бортовой качке до 22,5° и килевой до 10° от вертикали.
При качке до 45° выключатели не изменяют свое коммутационное положение.
1 3. Выключатели работают при воздействии следующих механических факторов
внешней среды:
а) вибрация в местах крепления выключателя с частотой от 5 до 30 Гц, с
амплитудой 1 мм, длт частот от 5 до 8 Гц и с ускорением 0,5g—при частотах от 8 до 30 Гц;
б) ударные сотрясения d местах крепления выключателя с ускорением 3g при
частоте от 40 до 80 удапов в минуту.
ПРИМЕЧАНИЕ Для особ лх заказов, с^ласозанных с
предприятием-изготовителем, предусмотрена возможность поставки выключателей всех исполнений, для
условий работы с ударным сотрясением до 15g.
1.4. Выключатели >довлетворяюг нормам Правил Регистра СССР в части помех
радиоприему
1. 5. Структура условного обозначения типов выключателей приведена в
приложении 1.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2. 1. Выключатели.
2.1.1. Выключатели соответствуют требованиям технические услоьий «Выключат?
ли автоматические серии А3700Р>.
2.1. 2. Степень защиты выключателей IP20, а зажимов для присоединения
внешних проводников и электромагнитного привода—IP00 (ГОСТ 14255-69).
2.1 3 Типы и основные параметры выключателей приведены в табл. 1—3
приложения 2.
2. 1.4. Усилие на рукоятке управления выключателем без ПЭ при оперировании не
превышает:
19 даН — для 1 величины (типов А3710БР и А3770БР);
25 даН — для 2 величины (типов А37200Р и А37800Р);
38 даН — для 3 величины (типа А37300Р);
3

43 даН—для 1 величины (типов А37400Р и А37900Р).
2 1 5 Выключатели А37030Р и А37040Р допускают замену одного блока
управления полупроводникового расцепителя другим того же исполнения. При этом может
быть дополнительное отклонение параметров РП (в пределах до 20%)•
2. 1 6. Выключатели типов А3775БР, А3776БР, А3785БР и А3786БР допускают
замену одного теплового расцепителя другим из числа указанных в табл. 3
приложения 2 для соо!ветствующего исполнения выключателя по роду тока и уставке по току
срабатывания электромагнитных расцепителей.
2.2 Дополнительные сборочные едичицы.
? 2. 1. ВК в продолжительном режиме допускают нагрузку током 4 А при
номинальном напряжении 440 В постоянного тока и 380 В переменного тока частоты 50 Гц.
ВК допускают работу при напряжении от 40 В до 1,1 номинального как при
постоянном, так и при переменном токе частоты 50 Гц.
Износостойкость ВК соответствует общему количеству циклов ВО, приведенному
для выключателей в табл. 1—5 приложения 2.
2. 2. 2. Номинальные напряжения, пределы номинального рабочего напряжения
независимого расцепителя РН и допустимые колебания напряжения на выводах катушке
независимого расцепителя должны соответствовать указанным в табл. 6 приложения 2.
РН обеспечивает не менее 2000 отключений выключателя.
Независимые расцепители (с холодного состояния их катушек) допускают 10
отключений выключателя подряд с паузами между отключениями не менее 5с и 100
отключений подряд при паузе более 1 мин.
Полное время отключения цепи выключателем при номинальном токе с момента
подачи номинального напряжения на выводы катушки РН не превышает 0,04 с.
2 2. 3 Электромагнитный привод (ПЭ) рассчитан на номинальные напряжения:
127, 220 и 380 В однофазного переменного тока частоты 50 Гц;
110 и 220 В постоянного тока.
ПЭ допускает работу при колебании напряжения от 0,85 до 1,1 номинального и
колебаниях частоты ±5%.
Привод допускает 5 операций «включение—отключение» подряд с паузой между
операциями не менее 5 с и 100 операций «включение—отключение» подряд при паузе
более 1 мин
Износостойкость ПЭ соответствует общему количеству циклов ВО, yKa3aHHOMv
для выключателей в табл. 1—5 приложения 2.
При номинальном напряжении в цепи привода полное время включения и
собственное время отключения приводом не превышает 0,3 с.
При наличии напряжения в цепи управления приводом процесс включения и
отключения выключателя заканчивается автоматически (независимо от оператора), если
контакты Minapaia управления приводом находились в замкнутом положении не
менее 0,2 с
3. СОСТАВ ИЗДЕЛИЯ
3. 1 Серия выключателей состоит из четырех величин (см приложение 1).
Габаритные и установочные размеры выключателей приведены в приложении 3
3 2. Выключатели могут быть автоматические с максимальными раецгпителями
тока и без максимальных расцепителей тока (неавтоматические).
3 3. Выключатели могут быть укомплектованы следующими дополнительными
сОорочными единицами: ВК, РН, ПЭ.
Сочетание сборочных единиц приведено в табл. 7 приложения 2.
3 4. Выключатели переменного тока могуг быть двухполюсными и трехполюсны-
ми, а постоянного тока—только двухполюсными.
Двухполюсные и трехполюсные выключатели одной величины имеют одинаковые
габаритные и установочные размеры. Двухполюсные выключатели отличаются от трех-
полюспых отсутствием левого полюса
4

3 5. Выключатели в зависимости от исполнения комплекта зажимов допускают
следующие способы присоединения внешних медных проводников к выводам главной цепи:
переднее присоединение;
заднее присоединение;
комбинированное присоединение (переднее к выводам неподвижных контактов, а
заднее к выводам подвижных контактов или, наоборот, переднее к выводам
подвижных контактов, а заднее к выводам неподвижных контактов).
Номенклатура зажимов приведена в табл. 8 приложения 2.
3 о" Для присоединения внешних проводников к ВК и РП из выключателя в одной
или нескольких изоляционных трубках выводятся проводники длиной 800±150 мм.
При оговорке в заказе для присоединения внешних проводников к ВК и РН
комплектно с выключателями могут поставляться штепсельные разъемы типа РП 10—11, а
с выключателями типов А37400Р и А37900Р с дополнительными ВК — штепсельные
разъемы РП 10 — 22.
3 7 В комплект поступки выключателя входят:
а) выключатель;
б) комплект зажимов для присоединения внешних проводников к главной цепи
выключателя, если ^то оговорено в заказе;
в) штепсельный разьем для подсоединения внешних проводников к выводам
вспомогательных контактов и независимого расцепи геля, если это оговорено в заказе;
г) паспорт с отметкой технического контроля.
Паспорт, в зависимости от указаний в заказе, поставляется с каждым
выключателем или с партией выключакмей;
д) «Техническое описание и инструкция по эксплуатации».
«Техническое описание и инструкция по эксплуатации» прилагается из расчета
одного экземпляра на партию до 50 выключателей.
При по( -пвке единичных выключателей «Техническое описание и инструкция по
эксплуатация* прилагается к каждому выключателю.
По требованию потребителя, если это. оговорено в заказе, «Техническое описание
и инструкция по эксплуатации» прилагается в необходимом потребителю количестве.
Запасные части к выключателю не поставляются.
3 8 По отдельным заказам, оформленным в установленном порядке, поставляются:
а) блоки управления полупроводниковых расцепителей;
б) тепловые расцепители для выключателей А3775БР, А3776БР, А3785БР и
А3786БР;
в) вилка разъема РП 10—11 с закороченными контактами соответственно выводам
измерительных элементов полупроводниковых расцепителей;
г) кабедные наконечники под пайку (диаметр отверстия под жилу указан на рис.
6 приложения 3);
д) козырек (рис 1—3, поз. 1, приложение 3);
ж) прибор для проверки работоспособности полупроводниковых расцепителей с
инструкцией по его прил«енению;
е) рукоятка для облегчения включения и отключения выключателя А37300Р,
А37400Р и А37900Р с приводом при ручном оперировании;
и) программа и методика испытаний по калибровке полупроводниковых
расцепителей серии РП.
4. УСТРОЙСТВО И РАБОТА ВЫКЛЮЧАТЕЛЯ И ЕГО
ДОПОЛНИТЕЛЬНЫХ СБОРОЧНЫХ ЕДИНИЦ
4. 1 выключатель.
4 1 1 Выключатель (рис. 1, 2 и 3 приложения 4) состоит из следующих основных
сборочных единиц: оболочки, коммутирующего устройства (контактной системы),
механизма >правления, максимальных расцепителей тока, дугогасительных камер,
искрогасителя, зажимов для присоединения внешних проводников к выводам цепи
выключателя и дополнительных сборочных единиц, перечисленных в п. 3 3.
5

4. 1 2 Оболочка выключателя (рис. 1, 2 и 3 приложения 4) выполнена из
пластмассы и состоит из корпуса 1, на котором смонтированы детали и сборочные единицы
выключателя, и крышки 2, закрывающей детали выключателя, кроме зажимов Крышка
2 крепится к корпусу 1 четырьмя винтами.
4.1.3. Коммутирующее устройство (рис. 1, 2 и 3 приложения 4) состоит из
подвижных контактов 3 и неподвижных контактов 4 с одним контактным промежутком,
но двумя парами параллельных контактов на полюс для выключателей 3 и 4 величин
я одной парой—для выключателей 1 и 2 величин. Рабочие контакты 3 и 4
(коммутирующие) изготовлены из металлокерамической композиции на основе серебра и ухода
при эксплуатации не требуют. Подвижные контакты 3 припаяны к контактодержате-
лям 5. Контактодержатели 5 отдельных полюсов выключателя укреплены на общей
изоляционной траверсе 6 и связаны с механизмом управления. Контактодержатели 5
электрически соединены гибким соединением 7 с максимальными расцепителями и
выводами 8 для присоединения внешних проводников со стороны подвижных контактов.
Неподвижные контакты 4 припаяны к малоподвижным контактодержателям 9,
которые электрически соединены с неподвижными скобами 10, которые имеют вывод 11
для присоединения внешних проводников со стороны неподвижных контактов.
4. 1.4. Механизм управления выполнен на принципе ломающихся рычагов и устроен
так, что обеспечивает моментное замыкание и размыкание контактов 3 и 4 при
оперировании выключателем, а также моментное размыкание контактов при
автоматическом срабатывании, независимо от того, удерживается ли рукоятка 13 выключателя
оператором во включенном положении или нет. Кроме того, механизм управления
обеспечивает установку рукоятки 13 в прорези крышки 2 выключателя в положениях,
по которым можно определить коммутационные положения выключателя. Во
включенном положении выключателя рукоятка 13 устанавливается в крайнем верхнем
положении, в отключенном вручную—в крайнем нижнем положении и в отключенном
артоматически—в промежуточном положении.
4 1.5. Дугогасительные камеры (рис 1, 2 и 3 приложения 4) расположены над
контактами каждого полюса выключателя и представляют собой набор стальных
пластин 14, укрепленных в изоляционной оправе 15, посредством которых происходит
дробление и деионизация электрической дуги, возникающей при размыкании контактов
Дугогасительные камеры устанавливаются в корпусе I и удерживаются крышкой 2.
4. 1 6. Искрогаситель 16 (рис. 1, 2 и 3 приложения 4) выполнен в
самостоятельном пластмассовом корпусе и является съемным блоком. Искрогаситель 16
предназначен для гашения пламени дуги, возникающей при отключении выключателем тока
короткого замыкания.
4. 1.7. Зажимы для присоединения внешних проводников к выводам главной цепи
выключателя приведены на рис. 6 и 7 приложения 3. Зажимы для переднего
присоединения проводников устанавливаются на выводы выключателя
предприятием-изготовителем, а для заднего —потребителем. Выводы выключателя допускают установку
зажимов как для переднего, так и для заднего присоединения внешних проводников. В
зависимости от того, какие зажимы установлены на выводах выключателя,
определяется способ присоединения внешних проводников (переднее, заднее или
комбинированное). Зажимы для заднего присоединения внешних проводников одновременно
осуществляют и крепление выключателя. С лицевой стороны выключателя зажимы
предохранены от случайного соприкосновения. Со стороны неподвижных контактов зажимы
закрываются искрогасителем, а со стороны подвижных контактов—блоком управления
РП (для выключателей с РП) или специальной крышкой для выключателей с РЭ и РЦТ
или только с РЭ.
4.2. Максимальные расщепители тока.
6

4 2. 1. РЭ (рис. 1, 2 и 3 приложения 4) устанавливается в каждом полюсе
выключателя. РЭ представляет собой сериесный электромагнит, состоящий из сердечника 17,
якоря 18 и удерживающей пружины 19.
РЭ настраивается на определенную уставку по току срабатывания предприятием-
изготовителем и в условиях эксплуатации не регулируется.
При возникновении в защищаемой цепи тока короткого замыкания, равного или
превышающего уставку по току срабатывания РЭ, якорь 18, притягиваясь к
сердечнику 17, воздействует на рейку 20 механизма управления, вызывая отключение
выключателя без специально предусмотренной выдержки времени.
4 2 2 РЦТ (рис. 3 приложения 4) выключателей 1 и 2 величин представляет собой
отдельный блок, встраиваемый в оболочку выключателя. РЦТ крепится к корпусу 1
выключателя двумя винтами 21.
РЦТ имеет свою пластмассовую оболочку, состоящую из корпуса 22 и крышки 23.
На корпусе 22 смонтированы: отключающий механизм 24; удерживающая рейка 25 и
термобиметаллические элементы 26 в каждом полюсе.
Термобиметаллические элементы 26 имеют два вывода 27 и 8. Выводы 27
посредством винтон 28 электрически соединены с контактодержателями 5. Выводы 8
предназначены для присоединения внешних проводников со стороны подвижных контактов.
При возникновении в защищаемой цепи тока перегрузки, равного или
превышающего уставку по току срабатывания РЦТ, под воздействием тепла, выделяемого при
протекании по термобиметаллическим элементам 2G тока перегрузки,
термобиметаллические пллстииы прогибаются и винтами 29 проворачивают удерживающую рейку 25, что
освобождает из зацепления собачку 30. Под воздействием пружины 31
освобожденная собачка 30 с большой скоростью поворачивается и увлекает за собой пластину 32.
Пластина 32 воздействует на рейку 20 механизма управления, вызывая срабатывание
выключателя Время срабатывания РЦТ обратно зависимое от тока. Взводится
собачка 30 (входит в зацепление с рейкой 25} рукояткой 13 при взводе выключателя.
РЦТ выключателей 3 величины состоят из отдельных блоков, встраиваемых в
каждый полюс выключателя. Принцип работы РЦТ выключателей 3 величины аналогичен
термобимсталлнческим элементам РЦТ выключателей 1 и 2 величин. РЦТ
выключателей 3 величины не взаимозаменяемы, в связи с чем подробное описание его конструкции
и работы не приводится
РЦТ настраивается (калибруется) на уставку по току срабатывания предприятием-
изготовителем и в условиях эксплуатации не регулируется.
4. 2 3 РП (рис. 1 и 2 приложения 4) состоит из измерительных элементов 33,
встраиваемых в каждый полюс выключателя, блока управления 31, блока гасящих
резисторов (для выключателей постоянного тока) и РН 35.
В качестве измерительных элементов 33 у выключателей переменного тока
применены трансформаторы тока, а у выключателей постоянного тока—магнитные усилители
Блок управления 34 представляет собой самостоятельный сменный блок, имеющий
свой пластмассовый кожух, в котором размещены все его элементы. На лицевой
стороне блока управления РП (рис. 9 приложения 4) расположены две прозрачные
съемные крышки 1 и 2. Под крышкой 2 расположены гнезда для проверки
работоспособности РП.
Под крышкой 1 расположены ручки для регулирования параметров РП в условиях
эксплуатации.
Питание блока управления 34 РП выключателей переменного тока осуществляется
от трансформаторов тока, а выключателей постоянного тока—через блок гасящих
резисторов напряжением от главной цепи выключателя (рис. 2 приложения 5) или от
постороннего источника напряжения ПО, 220 или 440 В.
Блок управления 34 крепится к корпусу 1 выключателя двумя винтами.
Электрическое соединение блока управления 34 с измерительными элементами 33, блоком
гасящих резисторов, главной цепью выключателя и РН 35 осуществляется разъемом 36,
розетка которого установлена на корпусе 1 выключателя, а вилка—на блоке
управления 34.
7

Мои возникновении в защищаемой цепи тока, равного или превышающего уставку
по току срабатывания РП в зоне токов перегрузки, РП с обратно зависимой от тока
выдержкой времени выдает сигнал на срабатывание РН. Уставка по времени
срабатывания при токе перегрузки 5 1н постоянного и 6 1н переменного тока устанавливается
ретулировочной ручкой (табл. 1 и 2 приложения 2).
При возникновении в защищаемой цепи тока, равного или превышающего уставку
по току срабатывания РП в зоне токов короткого замыкания, РП токоограничивающих
выключателей выдает сигнал на срабатывание РН без специально предусмотренной
выдержки времени, а селективных—с выдержкой времени. Уставки по току и времени
срабатывания устанавливаются регулировочными ручками (табл. 1 и 2 приложения 2).
Описание РН см. в п. 4.3. 1.
4. 3. Дополнительные сборочные единицы.
4.3. 1. РН представляет собой электромагнит с шунтовой катушкой. РН
кинематически связан с механизмом управления и обеспечивает отключение выключателя при
подаче на его катушку напряжения. Питание от постороннего источника напряжения
подастся на катушку РН через размыкающий ВК, что предохраняет катушку РН от
длительного нахождения под током.
4.3. 2. ВК, встраиваемые в выключатель, состоят из двух блоков, каждый из
которых имеет свой изоляционный кожух, в который вмонтированы 1 замыкающий и 1
размыкающий контакты с двойным разрывом. Рабочие контакты ВК выполнены на ocu^ne
серебра.
4.3. 3. ПЭ выполнен в виде отдельного блока, устанавливаемого над крышкой
выключателя. ПЭ имеет свое основание, на котором смонтирован его механизм.
Механизм ПЭ закрывается пластмассовой крышкой. На поверхность крышки сквозь
специальное отверстие выведена рукоятка, указывающая коммутационные положения
выключателя при работе ПЭ, а также обеспечивающая возможность ручного управления
выключателем при отсутствии напряжения в цепи ПЭ.
ПЭ крепится к выключателю посредством специальной скобы, устанавливаемой со
стороны Подвижных контактов, и шпилек, ус!анавливаемых со сторолы неподвижных
контактов.
Основание ПЭ шарнирно соединено со скобой и укреплено винтами к шпилькам
сквозь фиксирующую пластину, что позволяет при монтаже и техническом
обслуживании выключателя отвести ПЭ от выключателя, обеспечить доступ к выключателю,
не производя демонтаж ПЭ (рис. 4, 5 приложения 3), а затем установить ПЭ в
исходное положение, не нарушая первоначальной регулировки. У выключателей 4 величины
осью шарнира служит винт, который в рабочем положении выключателя затянут
Фиксирующая пластина устанавливается на основании ПЭ предприятием-изготовителем
при регулировании ПЭ. Винты, крепящие фиксирующую пластину, фиксируются
краской. На основании ПЭ установлен разъем для присоединения внешних проводников.
ПЭ обеспечивает включение и отключение выключателя.
ПЭ работает в пульсирующем режиме как шаговый двигатель. При наличии
напряжения на зажимах Ui (рис. 5 и 6 приложения 4) отключенный выключатель
всегда подготовлен к включению. При нажатии кнопки «ВКЛ > контакты б—Ач замыкают,
ся, через замкнутые контакты конечного выключателя ВК-1 подается напряжение на
катушки электромагнитов ЭМ-1 и ЭМ-2 (рис. 5 и 6 приложения 4); при этом якоря 1
(рис. 4 приложения 4) втягиваются и поворачивают кольцо 2 по часовой стрелке на
величину хода якорей 1. Одновременно с кольцом 2 поворачивается валик 3, на котором
укреплен эксцентрик 5. Поворот валика 3 обеспечивается заклиниванием группы
ведущих роликов 4 между кольцом 2 и валиком 3. Поворачиваясь, эксцентрик 5 роликом 12
воздействует на каретку 6, сообщая ей поступательное движение. Двигаясь, каретка 6
в свою очередь перемещает рукоятку 7 выключателя в направлении положения
«включено» (метка «1>). В конце хода якорей 1 протекание тока через катушки
электромагнитов ЭМ-1 и ЭМ-2 прекращается, пружины 8 возвращают якоря 1 и кольцо 2 в
исходное положение, валик 3 при этом остается в повернутом положении. Повороту ва-
8

лика 3 против часовой стрелки препятствует тормозное устройство, состоящее из
неподвижного кольца 9 и стопорных роликов 11, которые при движении валика 3 против
часоз:и стрелки заклиниваются между неподвижным кольцом 9 и валиком 3. Когда
якоря 1 возвращаются в исходное положение, через катушки электромагнитов ЭМ-1 и
ЭМ 2 снова протекает электрический ток, и процесс, описанный выше, повторяется до
тел пор, пока не произойдет включение выключателя.
Пульсирующий режим работы привода постоянного тока обеспечивается последо*
вательно соединенными пульсирующими контактами ВП-1 и БП-2 (рис. 4 и 5
приложения 4), которые во втянутом положении якорей 1 посредством упора 13 размыкаются,
а в исходном (отпущенном) положении—замыкаются.
Пульсирующий режим работы ПЭ переменного тока обеспечивается диодом Д
(рис 6 приложения 4), импульсно подающим напряжение на катушки
электромагнитов ЭМ-1 и ЭМ-2 ПЭ.
При включении выключателя контакт конечного выключателя ВК-1 и ВК
выключателя размыкаются, и контакты конечного выключателя ВК-2 замыкаются.
При нажатии выключателя кнопочного «ОТКЛ.» (рис 5 и 6 приложения 4)
замыкаются контакты Ai —A i , через замкнутый контакт конечного выключателя ВК-2
подается напряжение на катушки электромагнитов ЭМ-1 и ЭМ-2, что вызывает работу
ПЭ, при этом ПЭ работает так, как и при включении выключателя, но каретка 6 в этом
случае под воздействием ролика 12, укрепленного на эксцентрике 5, перемещается в
обратном направлении, увлекая за собой рукоятку 7 выключателя в положение
«отключено» (метки «О»).
Взвод выключателя отдельной операции не требует и осуществляется ПЭ
автоматически
При автоматическом отключении выключателя его ВК замыкается, через
замкнутые контакты конечного выключателя ВК-2 подается напряжение на катушки
электромагнитов ЭА\-1 и ЭМ-2, что вызывает работу ПЭ.
Остановка ПЭ после включения или отключения выключателя осуществляется
конечными выключателями ВК-1 и ВК-2 (рис. 4—б приложения 4), которые включаются
и отключаются под воздействием специальных упоров, расположенных у выключателей
1 и 2 величин на каретке 6 ПЭ, а у выключателей 3 и 4 величин—на рукоятке ПЭ.
Диаграмма работы конечных выключателей ПЭ приведена на рис. 7 приложения 4.
Включенное и отключенное положения выключателя указываются рукояткой ПЭ
Во включенном положении выключателя стрелка на рукоятке ПЭ указывает в
сторону метки «I», а при отключенном—в сторону метки «О».
Размыкающие контакты Аз —5 выключателя кнопочного «ВКЛ.» (рис. бибприло-
жения 4) предусмотрены в схеме управления ПЭ для предотвращения повторного
включения выключателя после его автоматического срабатывания, если контакты Аз
—6 выключателя кнопочного «ВКЛ.» удерживаются в замкнутом состоянии.
Размыкающие контакты А2 — 6 выключателя кнопочного «ОТКЛ.»
предусмотрены в схеме управления ПЭ для его остановки в положении «отключено» при
одновременном замыкании контактов Ai —A-J и Аз —G выключателей кнопочных «ВКЛ.»
и «ОТКЛ».
4. 4. Работа выключателя.
4.4.1. Включенный автоматический выключатель в нормальном режиме длительно
проводит ток в защищаемой цепи. Если в защищаемой цепи хотя бы одного полюса
ток достигает величины, равной или превышающей значения уставки по току
срабатывания максимальных расцепителей тока в зоне токов перегрузки или короткого
замыкания, срабатывает соответствующий максимальный расцепитель, и выключатель
отключает защищаемую цепь независимо от того, удерживается ли рукоятка выключателя во
включенном положении или нет.
Выключатель без максимальных расцепителей тока используется как рубильник с
моментным замыканием и размыканием главных контактов.
9

5. РАЗМЕЩЕНИЕ И МОНТАЖ
5. 1. Общие замечания.
5. 1. 1. Выключатели должны устанавливаться в помещениях, не содержащих
взрывоопасные или разъедающие металл и изоляцию газы и пары, токопроводящую или
взрывоопасную пыль, а также в местах, защищенных от попадания брызг воды, капель
масла и дополнительного нагрева от посторонних источников лучистой энергии.
5. 1.2. Сечения проводов и кабелей для присоединения к главной цепи
выключателя должны выбираться из условий нагрева жилы 65°С с учетом допустимой нагрузки
и температуры окружающего воздуха 45°С, а шин—70°С. Допустимые размеры
присоединяемых шин и диаметры отверстий в кабельных наконечниках под жилу приведены
на рис. 6 и 7 приложения 3.
5. 1.3. Металлические части распределительного устройства не должны
располагаться к выключателю ближе, чем указано на рис. 8 приложения 3.
5. 1.4. Электрические соединения при монтаже выключателя должны
осуществляться в соответствии со схемами (рис. 1—10 приложения 5) в зависимости от исполнения
выключи! ел я.
Выводы неподвижных контактов главной цепи выключателя должны
присоединяться к источнику напряжения, а подвижных—к нагрузке.
Селективные и неавтоматические выключатели при эксплуатации их в электрических
цепях с напряжением до 380 В переменного и 220 В постоянного тока допускают
подсоединение выводов неподвижных контактов главной цепи к нагрузке, а подвижных
—к источнику напряжения и наоборот.
5. 1.5. Монтаж выключателей должен производиться при отсутствии напряжения
в главной цепи и в цепях дополнительных сборочных единиц.
5. 1.6. Выключатели должны устанавливаться на вертикальной плоскости выводами
неподвижных контактов вверх.
5. 1.7. Прежде чем приступить к монтажу выключателя, необходимо убедиться, что
технические данные выключателя и его дополнительных сборочных единиц
соответствуют заказу.
5 2. Монтаж выключателей с передним присоединением.
5.2 1. Конструкция, к которой крепится выключатель, должна быть выполнена
так, чтобы при затяжке винтов, крепящих выключатель, пластмассовый корпус
выключателя не подвергался напряжению изгиба.
В местах крепления выключателя между опорными поверхностями свободно
приложенного корпуса выключателя и конструкцией, к которой крепится выключатель,
допускается зазор не болер 0,3 мм
Зазор допускается выбирать за счет установки прокладок под опорную поверхность
выключа1еля. При этом прокладки должны быть предохранены от выпадания
5. 2 2. Для установки и монтажа выключателя необходимо:
а) выполнить в конструкции, на которой крепится выключатель, отверстия
согласно рис. 9 и 10 приложения 3;
б) отключить выключатель. Для этого рукоятку выключателя отвести в сторону
метки «0», а при исполнении выключателя с ПЭ рукоятку ПЭ повернуть по часовой
стрелке до момента, когда стрелка на рукоятке ПЭ установится против метки «0»;
в) снять искрогаситель, блок управления РП или крышку, закрывающую доступ к
зажимам. Для этого необходимо отвинтить по два винта, крепящих указанные
сборочные единицы.
При исполнении выключателя с ПЭ необходимо ослабить два винта, служащих
осью шарнира (только у выключателей 4 величины), отвинтить два винта, крепящие
основание ПЭ к шпилькам со стороны искрогасителя, повернуть ПЭ вокруг оси
шарнира (обеспечить доступ с лицевой стороны выключателя), а затем снять искрогаситель,
блок управления или крышку, закрывающую доступ к зажимам.
Примечание. Если выключатель постоянного тока с РП будет эксплуатироваться
при питании блока управления РП от постороннего источника
напряжения (п. 10.46), то прежде, чем установить выключатель, необхо-
10

димо отсоединить от главной цепи выключателя, проводники, идущие
к разъему блока управления полупроводникового расцепителя XI
(рис 2 приложения 5), и после установки выключателя подсоединить
их к постороннему источнику напряжения;
г) установить и закрепить выключатель.
Для крепления выключателя должны использоваться все отверстия,
предусмотренные для этой цели, указанные на рис. 1—5 приложения 3.
Крепление выключателя должно осуществляться четырьмя стальными винтами
(кроме выключателя 1 и 2 величин с ПЭ) диаметром 6 мм для выключателей 1 вели
чины, 8 мм—для выключателей 2 величины и 10 мм—для выключателей Зи 4 величии
Выключатели 1 и 2 величин с ПЭ крепятся посредством двух винтов и двух
шпилек, выступающих из основания выключателя (рис. 4 приложения 3).
Под головку винта необходимо установить плоскую шайбу Крепеж должен быть
плотно затянут и предотвращен от самоотвинчивания, посредством пружинных шайб
или контргаек.
Пружинную шайбу допускается устанавливать между головкой винта и плоской
шайбой;
д) подсоединить внешние проводники к главной цепи выключателя.
Шины, присоединяемые к выводам неподвижных контактов, необходимо
закодировать на длине 300 мм. Изолировка шин и разделка кабеля или проводов должна вы
подняться так, чтобы оголенный проводник не выходил за пределы оболочки
выключателя
Для присоединения внешних проводников отвинтить гайку с лицевой стороны
выключателя, надеть на шпильку шину или кабельный наконечник и закрепить их, как
указано на рис. 6 приложения 3;
е) установить козырек со стороны неподвижных контактов (рис. 1—5 приложе-
нгя 3). Козырек крепится в пазах корпусов выключателя;
ж^ установить искрогаситель, блок управления РП или крышку. Винты, крепящие
указанные сборочные единицы, плотно затянуть.
При исполнении выключателя с ПЭ—установить ПЭ; для этого нужно включить
выключатель, повернуть рукоятку ПЭ по часовой стрелке до момента, когда стрелка на
рукоятке ПЭ установится против метки «Ь, повернуть ПЭ вокруг оси шарнира до
упора основания ПЭ в ишильки и плотно привинтить его основание двумя винтами к
шпилькам При этом рукоятка выключателя должна находиться между ведущими
роликами, установленными на каретке ПЭ. У выключателя 4 величины рукоятку
выключателя необходимо слегка отжать в направлении метки «0» до попадания ее между
ведущими роликами каретки
Если при установке ПЭ отверстия фиксирующей пластины, установленной на
основании ПЭ, не совпадут с отверстиями в шпильках, то их необходимо совместить легким
нажатием на основание ПЭ. После установки ПЭ отключить выключатель. Прежде чем
отключить выключатель 4 величины, необходимо затянуть до отказа два винта,
служащих осью шарнира;
и) подсоединить внешние проводники к дополнительным сборочным единицам, как
указано в п. 5.5.
5. 3 Монтаж выключателя с задним присоединением.
5. 3 1 Выключатели с задним присоединением должны устанавливаться на
изоляционной панели. Толщина изоляционной панели определяется по табл. 8 приложения 2.
5. 3 2 Для установки и монтажа выключателя необходимо:
а) выполнить в панели отверстия согласно рис. 9 и 10 приложения 3;
б) установить на панели зажимы. Зажимы на панели закрепляются не жестко, а с
люфтом для того, чтобы при креплении выключателя его корпус не подвергался
напряжению изгиба.
Для обеспечения заданного размера 2±1 между шайбой 4 и изоляционной
панелью 6 при установленном выключателе 7 (рис. 7 приложения 3) зажим
устанавливается следующим образом: при свинченных гайках установить шпильку 5 так, чтобы
noil

верхность В проточки Б была заподлицо с поверхностью Г изоляционной панели 6;
удерживая шпильку 5 в указанном положении, навинтить гайку 3 до
соприкосновения шайбы 4 с поверхностью А изоляционной панели 6, а затем гайку 3 законтргаить.
Для облегчения удерживания шпильки 5 в заданном положении рекомендуется под
противоположные ребра шпильки 5 в проточку Б вставлять пластины толщиной 2 мм.
После установки шпильки 5 пластины должны быть изъяты;
в) произвести монтаж внешних проводников 2 главной цепи. • Внешние
проводники 2 крепятся к шпильке 5 гайками 1;
г) очистить от пленок пластмассы и иных загрязнении контактные поверхности
выводов с задней стороны выключателя;
д) выполнить операции, оговоренные в пп. 5.2.26), в);
е) надеть на шпильки 5 выключатель 7 и плотно затянуть гайки 8;
ж) установить на место изоляционные пластины 9, если они были вынуты при
установке выключателя 7;
и) выполнить операции, оговоренные в пп. 5.2. 2ж), и).
5. 4 Монтаж выключателя с комбинированным присоединением.
5.4.1. Выключатели с комбинированным присоединением должны крепиться со
стороны зажимов для заднего присоединения на изоляционную панель, а со стороны
зажимов для переднего присоединения—на металлическую конструкцию. Допускается
установка выключателя на изоляционной панели. Толщина изоляционной панели
определяется по табл. 8 приложения 2.
5.4. 2 Конструкция, на которой крепится выключатель, должна быть выполнена
так, чтобы поверхность изоляционной панели, на которой устанавливаются зажимы
для заднего присоединения, и поверхность металлической конструкции, на которой
крепится выключатель, были в одной плоскости. Несовпадение указанных поверхностей
не должно быть более 0,5 мм.
5.4.3. Для установки и монтажа выключателя необходимо выполнить отверстия,
согласно рис. 9 и 10 приложения 3, и выполнить операции, предусмотренные в пп. 5.2
и 5 3. При установке выключатель сначала крепится посредством зажимов для
заднего присоединения, а затем, как предусмотрено в п. 5. 2. 2г.
5. 5. Присоединение внешних проводников к дополнительным сборочным единицам.
5. 5 i Присоединение внешних проводников к дополнительным сборочным
единицам должно производиться в соответствии со схемами, приведенными на рис. 1—10
приложения 5.
5.5.2 На рис. 4, 5, 7, 9 приложения 5 выключатель кнопочный S1 независимого
расцепителя РН показан с двойным разрывом цепи. Для всех типов выключателей,
кроме выключателей типов А3713БР, А37230Р, А37330Р и А37430Р постоянного тока,
допускается применение выключателей кнопочных как с -двойным, так и с одинарным
разрывом цепи.
Независимый расцепитель выключателей А3713БР, А3714БР, А3723БР, А37240Р,
А3733'Ф, А37340Р, А37430Р и А37440Р (рис. 4 и 5 приложения 5) для
подсоединения источника питания имеет три вывода: А4 (18) (вывод
замыкающею вспомогательного контакта, соединенного последовательно с выводом «Сн>
независимого расцепителя), А5 (19) и А6 (20) (выводы «Кч» и «Кч*» независимого
расцепитгля)
На рис. 4 и 5 приложения 5 показано подсоединение источника напряжения при
питании независимого расцепителя рабочим номинальным напряжением в пределах от
220 до 440 В переменного тока.
При питании независимого расцепителя номинальным рабочим напряжением в
пределах от ПО до 220 В переменного и постоянного тока, источник напряжения
подсоединяется к выводам А4 (18) и А6 (20), а при отсутствии разъема Х2—к
проводникам «Жл» и «Кч*.
5.5.3. Эксплуатировать РН допускается только при последовательном его
соединении с замыкающим ВК.
5. 5.4 Если выключатель нсвользуется без штепсельного разъема, концы незадей-
ствованных проводников, выведенных из выключателя, надежно за изолировать.
12

6. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ ВЫКЛЮЧАТЕЛЕЙ
б 1 Маркирование выключателей.
6 1 1. На лицевой стороне выключателя нестирающимися знаками указаны: тин
выключателя, товарный знак предприятия-изготовителя, основные технические данные
выключателя и дата выпуска выключателя.
При исполнении выключателя с ПЭ данные, нанесенные на табличке выключателя,
дублируются на табличке ПЭ.
6.1.2. Цветная маркировка выводов РН и ВК и маркировка выводов разъемов
соответствует указанной на рис. 1—10 приложения 5.
6. 2. Маркирование блока управления РП.
6.2. 1. На лицевой стороне блока управления РП нестирающимися знаками
указаны калибруемые значения параметров РП, метки, соответствующие калибруемым
значениям ппраметров РП, иомеоа контрольных гнезд для проверки работоспособности РП,
заводской номер расцепителя.
Метки, соответствующие калибруемым параметрам РП, нанесены на
регулировочных ручках.
6. 2. 2. С задней стороны блока управления РП указаны: тип РП, тип выключателя,
месяц и год изготовления РП.
6. 3. Пломбирование РП.
6 3 1 Дно блока управления РП пломбируется предприятием-изготовителем и в
условиях эксплуатации распломбированию не подлежит. При распломбированном дне
блока управления РП претензии к РП предприятие-изготовитель не принимает.
6.3. 2. РП допускает пломбирование регулировочных ручек и контрольных гнезд
для проверки работоспособности РП. Эта пломбировка может осуществляться как
предприятием-изготовителем, так и потребителем с целью предотвращения доступа к
регулировочным ручкам и гнездам для проверки работоспособности РП лицам, не
имеющим отношения к эксплуатации выключателей.
6. 4. Маркирование тары.
6.4. 1. Па каждой коробке внутренней упаковки наклеивается этикетка, содержа-
щая основные технические данные выключателя.
6.4.2. Транспортная тара имеет предупредительные знаки: «Боится сырости»,
«Осторожно, хрупкое», «Верх, не кантовать».
Маркировка тары выполняется в соответствии с требованиями ГОСТа 14192-77.
7. ТАРА И УПАКОВКА
7 1. Транспортная и внутренняя упаковка выключателей в зависимости от условий
транспортирования и места назначения выбирается предприятием-изготовителем.
8. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
8 1. При эксплуатации выключателей необходимо соблюдение требовании,
предусмотренных «Правилами но технике безопасности» для электроустановок
напряжением до 1000 В
8 2. На ПЭ предусмотрен винт для заземления.
8 3. Не допускается эксплуатация выключателей:
а) со снятыми или незакрепленными искрогасителем, блоком управления РП или
крышкой, закрывающей доступ к зажимам;
б) со снятой или незакрепленной крышкой оболочки;
в) без дугогасительных камер;
г) с передним присоединением внешних проводников без козырька над внешними
проводниками, подходящими к выключателю со стороны неподвижных контактов;
д) с задним присоединением внешних проводников без изоляционных пластин,
закрывающих доступ к выводным шинам выключателя.
13

9. ПОДГОТОВКА ВЫКЛЮЧАТЕЛЯ К РАБОТЕ
9 1 Убедившись в том, что монтаж выполнен правильно и технические дачные
выключателя и его дополнительных сборочных единиц соответствуют заказу, можно
включить выключатель. До этого запрещается подача как рабочего, так и
испытательного напряжения к зажимам выключателя.
9. 2 Включение выключателя без ПЭ.
9. 2 1 Для включения после того, как выключатель отключен вручную, нужно от*
вести рукоятку в сторону метки «1>. Для включения выключателя после
автоматического отключения необходимо сначала отвести рукоятку до упора в сторону метки «О»
(взвести механизм), а затем— в сторону метки «I». Для отключения вручную
необходимо рукоятку отвести в сторону метки «О».
9 3. Включение выключателя с ПЭ.
9.3 1. Для включения выключателя с ПЭ достаточно нажать выключатель
кнопочный «ВКЛ». а для отключения—«ОТКЛ.>.
9. 3. 2. При управлении выключателем с ПЭ вручную (в случае отсутствия
напряжения в цепи привода). необходимо рукоятку ПЭ установить против метки «I» при
включении выключателя, а при отключении—против метки «О». После автоматического
отключения, как и при управлении выключателем без ПЭ, необходимо взвести механизм, для
чего рукоятку вначале устанавливают в положение «О», а затем —в положение «I».
При оперировании рукоятка поворачивается по часовой стрелке.
10. ПОРЯДОК РАБОТЫ И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ ВЫКЛЮЧАТЕЛЕЙ
10. 1 Выключатели должны эксплуатироваться в соответствии с «Правилами
эксплуатации электроустановок потребителей» и требованиями настоящего «Технического
описания и инструкции по эксплуатации».
Возможность работы выключателей в условиях, отличных от указанных в
настоящем техническом описании и технических условиях на выключатели, технические
характеристики выключателей и мероприятия, которые должны выполняться при их
эксплуатации в этих условиях, согласовываются между предприятием—держателем подлинников
и потребителем
10 2. Проверка технического состояния выключателя и привода, работы по
обслуживанию, очистке и смазке их маслом 132-08, ГОСТ 8375-73, должны
производиться, как указано в разделе 12 через 2,5—3 тыс. операций ВО, но не реже одного раза
в два года
Допускается производить смазку маслом МВП, ГОСТ 1805-76 В этом случае
проверка технического состояния, работы по обслуживанию, очистке и смазке должны
производиться через 1,5—2 тыс. операций ВО, но не реже одного раза в год.
С целью повышения надежности работы выключателя проверку технического
состояния выключателя рекомендуется производить после каждого отключения
выключателем тока короткого замыкания.
10 3 Не допускался эксплуатация выключателей:
а) если регулировоччые ручки РП, выставлены за сектор, ограниченный крайним»
рисками, нанесенными при калибровке РП;
б) с РП при параллельном соединении полюсов одного выключателя;
в) трехполюсного исполнения с РП при последовательном соединении двух или
трех полюсов одного выключателя:
г) со снятым блоком управления РП при не закороченных вилкой разъема выводах
измерительных элементов;
д) постоянного тока с РП при колебании напряжения в главной цепи
выключателя, выходящем за пределы 0,8—1,15 номинального рабочего напряжения
Примечания 1 Выключатели типа А37030Р постоянного тока могут не
срабатывать, гели в момент, непосредственно предшествовавший
аварийному режиму, напряжение питания блока управления РП было
ниже 0,7 номинального.
2. При питании блока управления РП от постороннего источника
напряжения напряжение в главной цепи выключателя может быть
любым до 440 В;
е) не имеющих максимально-токовой защиты в зоне токов перегрузки, при
длительной их нагрузке током больше допустимого, приведенного в приложении 6;
ж) в повторно-кратковременном режиме при протекании по их полюсам тока
больше допустимого, если среднеквадратичное значение тока нагрузки в этом режиме боль-
14

ше допустимого тока нагрузки, а амплитудное значение тока превышает десятикратный
номинальный ток
10 4. Допускается:
а) в выключателях селективного исполнения присоединение источника питания со
стороны подвижных контактов при эксплуатации их в электрических цепях с
напряжением до 380 В переменного и 220 В постоянного тока;
б) выключатели типа А37030Р постоянного тока эксплуатировать в электрических
цепях с любым напряжением до 1,15 номинального, указанного в табл. 1 и 2 при
питании блока \правления РП от постороннего источника тока с номинальным
напряжением ПО, 220 или 440 В постоянного тока при колебании напряжения от 0,8 до 1,15
номинального.
Для осуществления питания блока управления РП от постороннего источника тока
необходимо проводники, подводящие напряжение питания блока управления РП,
отсоединить от главной цепи выключателя и подсоединить их к постороннему источнику
тока,
в) применять выключатели для нечастых прямых пусков асинхронных
электродвигателей. Особенности работы выключателей и их износостойкость при пуске
асинхронных электродвигателей указаны в приложении 7;
г) выключатели переменного тока частоты 50 Гц эксплуатировать в электрических
цепях с частотой 60 Гц, а выключатели переменного тока частоты 60 Гц—»в
электрических цепях с частотой 50 Гц. При этом у выключателей типов А37030Р и А37040Р
может быть дополнительное отклонение уставок по току и времени срабатывания РП от
пределов, указанных в табл. 9 приложения 2, до 20%;
д) эксплуатировать выключатели типа А3707СР постоянного тока в электрических
цепях переменного тока частоты 50 и 60 Гц и, наоборот, выключатели переменного тока
в электрических цепях постоянного тока;
е) для уменьшения тока включения РН при питании его напряжением 380 и 440 В
переменного тока выключателей с электромагнитными расцепителями и выключателей
без максимальных расцепителей тока вводить добавочное сопротивление до 620 Ом,
мощностью 10 В г;
ж) замена одного блока управления РП другим, того же исполнения. При этом
может быть дополнительное отклонение уставок по току и времени срабатывания от
пределов, указанных в табл. 9 приложения 2, до 20%;
и) в условиях эксплуатации подкалибровка уставок по току и времени
срабатывания РП в соответствии с программой и методикой испытаний по калибровке РП;
м) без дополнительной регулировки и калибровки замена одного теплового расце
пителя выключателей типов А3775БР, А3776БР, А3785БР и А3786БР другим, любого
номиинального тока из числа указанных в табл. 3 приложения 2 для соответствующего
исполнения выключателя по роду тока, частоте и уставке по току срабатывания
электромагнитных расцепителей.
11. РЕГУЛИРОВАНИЕ РП
11.1. РП допускает плавную (не ступенчатую) регулировку номинального тока
уставки по времени срабатывания в зоне токов перегрузки, уставки по току
срабатывания в зоне токов короткого замыкания и уставки по времени срабатывания в зоне
токов короткого замыкания.
11.2. Для регулирования каждого из указанного в п. 11. 1 параметра на лицевой
стороле блока управления РП (рис. 9 приложения 4) под прозрачной крышкой 1
предусмотрены регулировочные ручки.
На прозрачной крышке 1 под каждой регулировочной ручкой имеются
соответствующие сокращенные надписи:
«А номин. ток»—ручка для регулирования номинального тока РП;
«с перегрузка»—ручка для регулирования уставки по времени срабатывания в зоне
токов перегрузки;
«1/1н коротк. зам.»—ручка для регулирования уставки по току срабатывания в
зоне токов короткого замыкания;
IS

«с коротк. зам.»—ручка для регулирования уставки по времени срабатывания в
зоне токов короткого замыкания (токоограничивающие выключатели всех величин это*
ручки не имеют).
Над каждой регулировочной ручкой нанесены цифры, соответствующие
калибруемым значениям параметров, и риска А.
На регулировочных ручках имеются риски Б, соответствующие калибруемым
значениям параметров. Нарастающей последовательности цифр, указанных над ручкой,
соответствует последовательность рисок Б против часовой стрелки.
11.3. Чтобы отрегулировать РП на нужное значение параметров, необходимо снять
крышку 1, если она была запломбирована, распломбировать ее, и поворотом
соответствующей регулировочной ручки нужную риску Б совместить с риской А.
Параметры РП могут быть отрегулированы также на любое значение, лежащее в
пределах калибруемых значений. При этом риска А устанавливается в нужном
положении между рисками Б (при повороте регулировочных ручек по часовой стрелке
значения параметров увеличиваются).
При регулировании РП вначале поверните регулировочную ручку по часовое
стрелке до упора, а затем, поворотом против часовой стрелки установите ее в нужное
положение.
После регулировки РП крышку 1 установить на место и при необходимости заплом
бирозать.
При регулировании РП следует учесть, что не допускается устанавливать риску А
за пределом сектора, ограниченного крайними рисками.
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРОВЕРКА
ТЕХНИЧЕСКОГО СОСТОЯНИЯ ВЫКЛЮЧАТЕЛЯ
12. 1. Техническое состояние выключателя проверяется при его техническом
обслуживании
Объем и последовательность работ при техническом обслуживании и проверке тех
нического состояния для выключателей, укомплектованных всеми максимальными рас-
целителями и дополнительными сборочными единицами, приведены в п. 12.2. При
отсутствии каких-либо сборочных единиц работы по их обслуживанию не проводятся
12.2 При техническом обслуживании и проверке технического состояния выклю
чателя необходимо выполнить указанный объем работ в следующей последовательное
ти:
а) отключите выключатель вручную;
б) снимите напряжение в главной цепи выключателя и в цепях его дополнитель
ных сборочных единиц;
в) снимите крышку ПЭ, отвинтив при этом четыре винта;
г) ослабьте два винта, служащих осью шарнира (только у выключателя 4 величр
ньЛ, отвинтите два винта, крепящие основание ПЭ к шпилькам со стороны искрогаси
теля, осмотри ie и очистите ПЭ от пыли и других загрязнений, смажьте ПЭ, как указа
но в разделе 14, установите крышку ПЭ, плотно затянув четыре вчнта, и проверните
\\Э вочруг оси шарнира (обеспечьте доступ к лицевой стороне выключателя);
д) снимите искрогаситель, козырек (козырек устанавливается при переднем при
соединении к выводам неподвижных контактов), блок управления РП или крышку, за
крывающую доступ к зажимам подвижных контактов, крышку выключателя и
изоляционную пластину, устанавливаемую на рукоятке выключателя 3 и 4 величин. Для
этого винты, крепящие указанные сборочные единицы, необходимо отвинтить;
е) выньте дугогасительные камеры;
ж) определите наличие провала главных контактов выключателя и толщину ме-
таллокерамического слоя контактов. Если провал контактов или толщина металлокера-
мпческого слоя контакта окажутся менее 0,5 мм, то выключатель для дальнейшей
работы не пригоден.
Толщина металлокерамического слоя контактов определяется визуально.
Величина провала соответствует разности размеров во включенном (размер Б) в
отключенном (размео А) положениях выключателя от линии разъема крышки и кор-
16

оуса выключателя до точки В, лежащей в зоне боковой грани неподвижного металло-
керамического контакта (рис. 8 приложения 4).
Замер во включенном и отключенном положениях выключателя должен
производиться в одних и тех же точках;
и) расцепите рычаг механизма управления с рейкой, для чего осторожно
проверните удерживающую рейку до момента ее расцепления с рычагом механизма. При этом
руки оператора не должны находиться в зоне подвижных деталей выключателя;
к) очисти ie выключатель, особенно пластмассу, во всех доступных местах от
копоти и пыли. Копоть очищается чистой, увлажненной спиртом тряпкой, не оставляющей
ворса;
л) очистите дугогасительные камеры от копоти и попавшего между пластинами
камеры металла Пластины камеры не должны быть электрически замкнуты попавшим
между ними металлом.
Запрещается при техническом обслуживании, с целью придания гладкой
поверхности металлокерамическим контактам опиливать заплывы и неровности,
образовавшиеся в результате отключения выключателем рабочих токов и токов короткого
замыкания;
м) смажьте выключатель, как указано в разделе 14;
н) проверьте четкость взвода, включения и отключения выключателя;
о) проверьте затяжку крепежа, посредством которого осуществлено крепление
выключателя и подсоединение внешних проводников. При необходимости подтяните его;
п) установите дугогасительные камеры;
р) установите на место изоляционные пластины в пазы корпуса, если они были
вынуты. Эксплуатация выключателя без какой-либо пластины не допускается;
с) установите крышку выключателя и закрепите ее всеми четырьмя винтами. Для
выключателей 3 и 4 величин прежде чем установить крышку, необходимо надеть на
рукоятку выключателя изоляционную пластину. Окрашенная часть пластины должна
быть расположена со стороны метки «О». При исполнении выключателя с ПЭ, но без
РН и РП прежде чем установить крышку, необходимо убедиться, что выключатель
находится в положении «отключено автоматически». Это необходимо для проверки
ПЭ. Если выключатель включен или взведен, необходимо выполнить операцию,
указанную в п. 12. 2и;
т) установите козырек, искрогаситель, блок управления РП или крышку,
закрывающую доступ к зажимам подвижных контактов. Искрогаситель, блок управления и
крышка крепятся двумя винтами.
При сборке выключателя необходимо обращать внимание на то, чтобы винты,
крепящие его крышку, искрогаситель и блок управления РП или крышку, закрывающую
доступ к зажимам подвижных контактов, были затянуты до отказа;
у) проверьте работоспособность РП, как указано в п. 12.3.3;
ф) установите ПЭ на выключатель, как указано в п. 5. 2.2ж.
При установке ПЭ на выключатель без РН и РП необходимо выполнить
следующее: установить рукоятку ПЭ стрелкой против метки «О», повернуть ПЭ вокруг оси
шарнира так, чтобы каретка ПЭ коснулась рукоятки выключателя; поворачивая
рукоятку ПЭ по часовой стрелке, установить каретку ПЭ так, чтобы рукоятка выключателя
попала между ведущими роликами каретки (совмещать рукоятку выключателя и
ролики каретки ПЭ только при повороте рукоятки ПЭ, когда стрелка на ней
перемещается от метки «О» к метке «Ь), довести ПЭ до упора его основания в шпильки,
убедиться, что рукоятка выключателя находится между ведущими роликами каретки ПЭ,
после чего закрепить основание ПЭ к шпилькам двумя винтами, затянув их до отказа.
У выключателей 4 величины, кроме того, затянуть до отказа два винта, служащих осью
шарнира;
х) проверьте работу ПЭ, как указано в п. 12.3;
ц) проверьте надежность контактирования замыкающих и размыкающих В К.
Надежность контактирования контактов, незадействованных в цепях РН и ПЭ,
проверять при помощи сигнальных ламп при напряжении от 2,5 до 3,5 В и силе тока
не более 0,1 А или прибором типа Ц-56, при этом показание прибора должно быть
равно нулю Надежность контактирования контактов, задействованных в цепи РН и
ПЭ. проверяется при проверке последних;
17

ч) проверьте работу РН. Для этого необходимо включить выключатель и подать
соответствующее напряжение на катушку РН.
12.3 Пионерка работы ПЭ и РП.
12.3. 1 При проверке работы ПЭ выключателя с РН проделайте следующее:
а) при отсутствии напряжения в цепи ПЭ отключите выключатель посредством РН?
б) включите выключатель вручную» для чего вначале поверните рукоятку по часо
вой стрелке в положение «О», а затем—в положение «I». При этом выключатель
должен включиться Если рукоятка ПЭ была в положении «О», сделайте ею полтора обо
рота;
в) отключите выключатель посредством РН и подайте соответствующее напряже
ние в цепь ПЭ При этом рукоятка ПЭ должна автоматически перейти в положение «О»,
г) включи;е н отключите выключатель посредством нажатия выключателя
кнопочного «В К Л » и «ОТКЛ>
12. 3 2 При проверке работы ПЭ выключателя без РН проделайте следующее.
а) подайте соответствующее напряжение в цепь ПЭ, при этом рукоятка ПЭ автома
тически должна перейти в положение «отключено», если выключатель до этого
находился в положении «отключено автоматически»;
б) проделайте операции, указанные в п. 12.3 1г.
12 3 3 Проверка работоспособности РП.
Проверка работоспособности РП осуществляется прибором контроля РП по
прилагаемой к нему инструкции.
Работоспособность РП можно проверить и без прибора.
Для того, чтобы проверить работоспособность РП без прибора, выполните
следующее:
а) соберите схему согласно рис. 13 приложения 4 для проверки РП выключателе*
переменного тока, а для проверки РП выключателей постоянного iока—согласно рис
14 приложения 4;
б) снимите напряжение в главной и вспомогательной цепях выключателя, а также
в цепи питания блока управления РП выключателя постоянного тока, если питание
блока управления осуществляется от постороннего источника питания;
в) снимиie пролрачную крышку 2, рис. 9 приложения 4, если она была
запломбирована, раскломбируйте ее;
г) подсоедините к гнездам на лицевой стороне блока управления РП выводы схе-
иы 1, 2, 3, рис. 13 или 14 приложения 4. Номер подсоединяемого вывода должен
соответствовать номеру гнезда на лицевой стороне блока управления РП (рис. 9
приложения 4);
д) включите выключатель;
е) включи ie вилку схемы в сеть переменного тока 50 Гц;
ж) включите тумблер Ti ;
и) включите тумблер Т- . При этом выключатель должен отключиться за время
не более 14 мин
Примечание Регулировочная ручка «1/1н коротк. зам.» на расцепителе должна
быть установлена в положение ке менее 3 1н, в противном случае
проверку по данному пункту не производить;
к) включите выключатель и нажмите выключатель кнопочный Ki . При этом
выключатель дол ьен отключиться за время не более 1,0 с:
л) отключите схему от сети, отсоедините выводы схемы от блока управления РП и
установите прозрачную крышку 2, при необходимости зап.'имбиоуйте ее.
Отключение выключателя при включении тумблера Т2 и нажатии выключателя
кнопочного Ki свидетельствует о работоспособности РП Если выключатель не срабэ
тывает, необходимо убедиться в исправности РН (п. 12.2ч) и надежности контактов
разъема \!
При необходимости промойте контакты разъема XI спиртом. При исправном РН в
надежном контактировании контактов разъема XJ следует сменить блок управления РП
13. КОНСЕРВАЦИЯ, РАСКОНСЕРВАЦИЯ, ПОРЯДОК ХРАНЕНИЯ
И ТРАНСПОРТИРОВАНИЕ
13 1 рычлючатели консервации не подлежат
13.2. Выключатели, упакованные в соответствии с разделом 7 настоящей
инструкции, moot транспортироваться любым видом транспорта. Ищики с упакованными вык-
18

яючателями должны быть закреплены так, чтобы была исключена возможность
смещений н соударений ящиков.
13.3. Группа условий транспортирования выключателей в части воздействия
климатических факторов—4 (Ж2) в соответствии с требованиями ГОСТа 15150-69.
13. 4. Выключатели в упаковке хранятся:
а) не более 1 года—при хранении по группе условий 2 (С), ГОСТ 15150-69;
б) не более 3 лет—при хранении по группе условий 1 (Л), ГОСТ 15150-69.
14. СМАЗКА
14.1. Смазка выключателей и ПЭ должна производиться при проверке
технического состояния выключателей (раздел 12) в местах, указанных на рис. 10—12
приложения 4, по 1—2 капли (в зависимости от величины трущейся поверхности) в каждое
место смазки. Каждое место смазки, обозначенное на рис. 10—12 приложения 4 цифрой
2, имеет симметрично расположенное второе место смазки.
Общий расход масла.-
1) для смазки выключателя *>* 1,5 г;
2) для смазки привода ~- 1,0 г.
Приложение 1
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ
А 37 X XX Р,
Буква. Условное
выключателя.
обозначение автоматического
Двузначное число. Условное
а»вою номера разработки.
обозначение поряд-
Цифра. Условное обозначение величины выклю-
" чатели:
1 — первая величина;
2 — вторая величина;
3 — третья величина;
4 — четвертая величина;
7 — первая величина (уменьшенного габарита);
8 — вторая величина (уменьшенного габарита);
9 — третья величина (выключа1ель до 630 А в
габрри-е А37300Р);
0 — обобщенное обозначение величины
выключателя. Проставляется, если не требуется .
конкретное обозначение величины выключателя.
Цифра и буква. Условное обозначение исполне-
' ния выключателя по числу полюсов, по виду
установки Максимальных расцепитслей тока и мак-
симальчо-токовой защите:
1Б — двухполюсные, токоограничивающие с
электромагнитными расцепителями;
2Б — трехполюсные, токоограничивающие с
электромагнитными расцепителями;
ЗБ — дч\хполюсные, токоограничивающие С
полупроводниковыми рас-
токоограничивающие с
полупроводниковыми рас-
электромагнитными и
целителями;
4Б — трехполюсные,
электромагнитными и
целителями,
5Б — двухполюсные, токоогоаничиваюшие с
элекгромаг-нтными и тепловыми расцепителями;
6Б — трехполюсные, токоограничивающие с
электромагнитными и тепловыми расцепителями;
19

37
XX
ЗС — двухполюсные, нетокоограничивающие
выключатели с замедлителем в зоне токов короткого
замыкания (в дальнейшем именуемые
«селективные выключатели») с полупроводниковыми
расцепите.! л ми;
4С — трехполюсные, селективные с полупровод
никовыми расцепителями;
7С — двухполюсные без максимальных расцепи-
телей тока (на базе селективных выключателей);
8С — )ре\полюсные, без максимальных расцепи-
ил ой тока (на базе селективных выключа1елей);
00,0 и буква (Б и С), цифры (1—8) и
0—условное обобщенное обозначение:
00 — проставляется, если не требуется
конкретного обозначении исполнения выключателя по
числу полюсов, по виду установки максимальных
расцепителей тока и максимально-токовой защи
те.
0 и буква — проставляются, если не требуется
конкретного обозначения исполнения выключате
ля по числу полюсов и по виду установки
максимальных расцепителей тока:
цифря и 0 — проставляются, если не требуется
кочкретного обозначения максимально-токовой
з щиты.
"Обозначение исполнения выключателей, соответ-
С1вующих требованиям Правил Регистра СССР.
Примечание. Если не требуется конкретного обозначения исполнения по
максимально-токовой защите, то допускается в обозначении типа
применять первых пять знаков с добавлением буквы Р Например. А3700Р,
А3710Р, А3714Р, А3718Р, А3720Р, А3734Р, А3704Р и т. д.
20

>
со
*4
to
со
о
*0
• •
> >
со со
«*| -1
ю со
4*. СО
о о
•о та
>
со
->|
ю
4*.
П
чэ
Постоянный
Переменный
4*.
4*>
О
о со
СЛ 00
О О
с: 4-
со о
о о
1
ГО| —
СЛ10
вг
С:
со
°
„ -
о
о
N3
СЛ
О
to
Сл
о
и-
о
о
00
о
сл
о
о
СС
to
о
ю .—
О tO
о сл
1
jb. кп _- ОС
olg of?
о о ° ^
СЛ СО о °
о кг о *■
о о »• —
w о о —
° о о
<■»
сл
о
о
400
сл
о
о
о
со
о
Со
to
о
250;
320;
400
to
о
о
1G0;
to
00;
к>
сл
°
to
о
о
160;
ю
00;
to
сл
о
__
to
сл
80; 1
о
р
25;
о
о
ГГ>
-
40;
СЛ
0; 63;
00
СО
^1
о о
сл о
4^ to —
О СЛ О
4*
О 00
440
1
о со
§§
1
1 099
380
1,25
' !
а> со
а ос
о о
1 1
00
сл'со о>'со о
CD ОС СТ> ОС О
о о о о с
1 1 1
380 |
со
сл
12000
5000
1 1—1 1 1—1 1 ' 1 I I—I I I-J I 1-
1 1 1 И ' 1 I Ml 1 1 1 1 1 1
12000
5000
16000
5000
7000
7000
11000
\г
Тип выключателя
Род тока
Частота, Гц
Номинальное напряжение
выключателя, В
Номинальный гок выключателя, А ; %
I <з
Базовый номинальный ток, А
Калибруемые значения номинально- I*
го рабочего тока полупроводнико- я
вого расцепителя (1нр), А1) 2) ?
Уставка по току срабатывания
полупроводникового расцепителя в зоне
токов перегрузки, кратная 1нр *)
при напряжении, В
предельно допустимый
ожидаемый ток корот-
кого замыкания, кА*)
количество циклов
О—П—ВО—П—ВО5)6)
количество операций ,06)
J=
а
я -a
о
я
ЬЭ
м
о
я
особ
Я
а
*э
О
£а
сг
03
S3
ком
£
о *<
о
^
сг
н
оэ
общее количество
циклов ВО
коммутационная
механическая
из общегс
к-ва
циклов ВО
5
со
Я
О
о
о
о
н
о
»
3
■о
I я
из О
г*
2 х
я х
03 го
, — ГО

гг
со
to —
«<я Х~.
о С о а
го ^1 г I
и ф Е а
■о о ь
1;
а
о
о
>
со
-*1
4*
СО
О
-о
>
со
-ч
со
СО
П
43
Постоянный
|> >
со со
ы -J
4* 4з»
4* СО
п о
|ТЗ 43
> К
со со
-*> ^
со со
4* СО
^ G
чз ^
Переменный
нсд
О Г г-
С* tv
я Я4
° а
а а.
о 4* -^ to •—
со о о ел о?
о о о о о
1,11
1 1 1 1
ел со со ю *■•
о to to о to
о о о о ел
оо
£ о
~*
о
о 5
о я
о
С -1
о о
s 2 2
«-< о
т: о -;
со ^ ~
w о П
£ -J 3
а ь
Е 2 аз
а * ^
' И
СЛ j- =
— - О
S a
Е
* а»
^ со
о ь а
я я -о
а ел а
-. -о
О <<г -о
л О ГО
О 2 g
* *< -о
* .о
я - ш
« 5£
—• а я
^ 5
а
п -
•о а
CD О
2 2
о а
а а
а со
2 ь
2 сг
О) Д 4^ Ю
со о о ел
о .о о о
ел со со to
о to to о
о ,о о о
4* to tO н-
о сл, сл.сэ
OIO О О
сл оо'оо to
о ю.ю
о о о
2
о о сл'сл
_l I i Is
to
14^-
о
О
сл
о
о
089
ю
сл
о
со
to
о
4ь
о
о
to
сл
о
со
to
о
4*
О
о
_-.
СГ>
о
to
о
о
to
s
_
— слю
о-* -•
^JCO
о о о
V to ~~
IO сл о
о оо 4ь о а
to
сл
to
сл
со
ОС
о
со
сл
16000
11000
'16000
11000
Тип выключателя
Род тока
Частота, Гц
Номинальное напряжение
выключателя, В
Номинальный ток выключателя, А
Базовый номинальный ток, А
Калибруемые значения
номинального рабочего тока
полупроводникового расцепителя (1нр), А1)2)
СО
2
£
«
со
а
я
а
О
-о
о
ч
о
3
перегрузки
В
09
3
я»
н
о
9?
о
го
ж с*я
•О СО О
ток
тыв
атн.
-•й^
""• "° СО I
Л я 1
-^ О
Я 0»
я о»
»»TJ
• jrt
o£s
wV П
wp Я
• я
вог
о
•о
СО
а
П)
СО
ш
о
W
пол
*<
я
я*о
ител
я
овод
а
Я
ко-
*
со
5я
а
-о
уем
Е
Л
значе
а
я
я
Уставка по току срабатывания
полупроводникового расцепителя в зоне
токов перегрузки, кратная 1нр<)
при напряжении, В
предельно допустимый
ожидаемый ток
короткого замыкания, кА4)
количество циклов
О—П—ВО—П—В05) 6)
количество операц., О6)
общее количество
циклов. ВО
н о
со J4
Fg
О <Г
я а
О Со
О я
?8
механическая
.3
о
о
ь

5) О — операция отключения, П — пауза 180с; ВО— операция «включения—отключения», т е включение, за
которым немедленно следует отключение без дополнительной выдержки времени.
6) Пауза межд> циклом О—П—ВО—П—ВО и операцией О не менее 15 мин.
7) При соответствующей оговорке в заказе выключатели типов А3730СР и А3740СР могут поставляться без защиты
в зоне токов перегрузки.
8) До 31.12.85 г. выключатели типа А3793СР постоянного тока и выключатели типа А3724СР поставляются с
уставками по времени срабатывания 0,10 и 0,25 с, а выключатели ишов А3793^Р и А3794СР переменного тока—с уставками по
времени срабатывания 0,1; 0,25 и 0,40 с.
С 01.01.86 г. выключатели, имеющие уставки по времени срабатывания 0,25 и 0,40 с. при соответствующей оговорке
в заказе, поставляются только для ремонта, достройки и замены.
При использовании выключателей гипов А3724СР и ^3790СР для замены выключателей, имеющих уставки 0,25 и
0 40 с, допускается пофебтелем или предирилтием-изготови гелем выключателей перекалибровка уставок с 0,20 и 0,30 с
соответственно на 0,25 и 0,40 с.

Выключатели токоограничивающие с электромагнитными и
1
Тип выключателя
А3713БР
А3714БР
А3723БР
А3724БР
А3793БР
А3794БР
А3713БР
А3723БР;
Род тока
Постоян. i Переменный
Частота, Гц
50
—
Номинальное напряжение
выключателя, В
380;
660
440
Номинальный ток выключателя, А
40
80
160
250
250
400
630
Г40—
80
160 _
' 250
Ба <оьый номинальный ток, А
32
63
125
200
200
320
500
32
63
125
200
полупроводниковыми расцепителями
= 6 Калибруемые
^ я ! значения
х ^^ 1 уставок
5о" полуппоноян.
2 еаС^ ,'
х а.*1*
с •
X О X
<и err
v w
х со к
т - 7Л
3 о з
S u ^
<и а» 3
> -"■ О
^ -> л
VO С-
-с СО
с; а О
52 g
20; 25; 32; 40
140; 50; 63; 80
80; 100; 125; 160
160; 200; 250
160; 200; 250
250; 320; 400
400; 500; 630
;20; 25; 32; 40
40; 50; 63; 80
80; 100; 125; 160
160; 200; 250
расцепителя
по току срабатывания
в зоне токов короткого
замыкания, кратные
1нр1)
| 2; 3; 5; 7;
10
2; 4; 6
по времени
срабатывания в зоне токов
перегрузки, с3)
14; 8;
| 16
Уставка по току срабатывания
полупроводникового расцепителя в зоне
токов перегрузки, кратная 1нр 1)
1.25
Усгавка по току срабатывания
электромагнитного расцепителя, А
1600
2500
4000
6300
960
: 1500
Предельная
коммутационная способность
при напряжении, В
380
660
"380
660
380
660
380
660 '
~3*0 "
660
380
660
3*0
660_
440
предельно допустимый
ожидаемый ток
короткого замыкания, кА4)
количество циклов
О—П—ВО—П—ВО5)6)
18
36
| "75
'40
75
40
125
50
|125
60
125
|б0_
100
1
количество операций, О6)
_
_
"1
1
!
Таблица 2

Износостойкость
зыключателя
, из общего
i (к-вацик-
5 !лов, ВО
* 1
[ общее количество
| лов. ВО _______
16000 1 12000 1 16000
1 коммута-
1 ционная
о
о
о
о
8000
©
! о
i ^
1 о
1 *=>
о
1 механи-
1 ческая
6000
'4000
000
00
0009

£Z
я
О
^ О
H
и0^~
ja о ~ л •»•
6 О Я
J3 ST3
> >
CO CO
-o ~*1
4* 4^
4* со
01 01
ПЭ 13
> >
eo со
-4 -^
со со
4* CO
oi cn
•О "0
>
со
-J
4*.
со
ет
пэ
> 1
со
N
со
со
01
чэ |
>
со
со
со
01
я в
&э X
| Перемен. I Постоянный
а
eg
I S
CCfD
I 2 ■
а =
oj о О
я »
л>ю|
х- E
Сл я
• -О П>
» Ц "2
2 я
н s s
89 *. 3
His
ta Я
5 §
S
в
to
Я
33
S
CD
Я
я
J
s
S
«с
fO
X
я
X
* я ■
Se 4 * g
rf Я о о* S
о ° * g я
•^ Я • Хе СО
2 2 н с
;s о я
я g * Е
2 я я St
О Ь"0
ел
о
со
сю
о
: со
х а
s
• ГО 09
Я О
•О X
X Г0
н
я о
а я
■о о
го со
"з
X <^
X "°
s -о
*<
н w
о a
ж я
».-
г *
Й ™
е я
Я "°
£я
о ел
ш _ч
О X
52 *°
f0
*
Я (Ъ
2 2
ГО п)
Я
ГО СЛ
Н —.
О X
?"°
СО
я
ю о
о
Si
я =
3°
н
я о
82
^ со
•° 2
° a
i:
о
5 со
si
*g
8°
3§
о >~
н го
со a
«1
S ^
СО "*
s^
2 «
я н
s Si
со Я
ь о '
с ее
о <т> i
ж х«|
со
2з Я
X "О
as
£ 3
О Ц<
£ й
•< х
•о
со о о ел w о w ,_ _.
°lc OiOj 0,010,010 О.О
~- Ю|0> 4*. Ю
о о сл!со|о ел
Тип выключателя
Родтока
Частота, Гц
Номинальное напряжение
выключателя, В
Номинальный ток выключателя, А
oioio o ojo.o § o.o о Базовый номинальный ток, А
81
р. Калибруемые значения номинальной
n> го рабочего тока полупроводнико- |
~ вого расцепителя (1нр), А1)2)
^ ь?
ел оо
1,25
G300
4000
380
125
3800
3800
2400
2400
440
100
_
по току срабатывания
в зоне токов короткого
замыкания, кратные
1нр1)
тзя >5
ы О м
Я ч; о я
п Я Н 09 о,
so»«5
по времени срабатывая.
в зоне токов
перегрузки, с3)
Уставка по току срабатывания
полупроводникового расцепителя в зоне
токов перегрузки, кратная 1нр1)
Усгавка по току срабатывания
электромагнитного расцепителя, А
при напряжении, В
предельно допустимый
ожидаемый ток
короткого замыкания, кА4)
количество циклов
О—П—ВО—П—ВО5)6)
количество операций ,06)
SS
со
Я
3
СО -э
о сг
о й
Ох ^
о о
общее количество цик-
лов ВО
I fc» * Я
коммутационная | ? со о
! озя в
механическая Og n
о
п
3
я«
•■о
о
я
я

лючателя
i
to
А3771БР
А3776БР
Выключатели
Род тока
Переменный
Частота, Гц
50
токоограничивающие с тепловыми и электромагнитными расцепителями
g? gg Номинальное напряже-
° ° j ние выключателя, В

Номинальный ток, А
выключателя
25
63
160 1
теплового
расцепителя
16
20
25
32
40
50
63
80
100
125
160
Номинальная уставка
по току срабатывания
расцепителей, А
тепловых
18
23
29
37
46
57
72
92
115
145
185

электромагнитных
160; 200; 250;
320
320;400; 500;
630
630; 800; 1000;
1600
Предельная
коммутационная способность
при напряжении,
В
1 380
660
380
660
"380
660
380
660
380
660
380
660
380
660
380
660
380
660
380
660
380
660
предельно
допустимый ожидаем.
ток короткого
замыкания, кА1)
1 5,5
1 5,0
1 10,0
1 8,5
15.0
10,0
20,0
15.0
20,0 1
15.0
30.0
20,0
30,0
20,0
45,0
30,0
60,0
"35,0
60,0
35.0
75,0
40,0 1
количество

коммутационных
циклов
о—п—во-
П—ВО2)3)
2
1

операций
04)
—
1
Таблица 3
Износостойкость
выключателя
общее кол-во
циклов. ВО
16000
из общего
кол-ва
циклов ВО

коммутационная

механическая
10000
<Ю00

LZ
>
со
^
00
СЛ
СП
ЧЭ
Пос-
тоян.
1
4».
о
io I to
ел о
о 1 о
1
to
со
о
to
со
о
1 ""*
о
о
1 ~
00
ел
1500; 1750
440
о
о
о
00
о
о
> >
со со
-*1 ^
00 00
о> сл
01 01
•a чэ
Переменный
СЛ
о
СО
а> оо
g Р
ю
СЛ
о
Ю 1 Ю I *-
СЛ
о
to
со
о
о
о
1 ю
со
о
СЛ
О
, ■
00
СЛ
1400; 1750;
2500
1 I 1
аэ со съ со
сд оо 5S оо
о,0|о)0
ММ!
4* ^J 4^'^l ^'0>
О СЛ О СЛ О СЛ
о о о о о о
1 1 111
—
~
СЛ
О
о
о
о
о
о
о
о
о
о
>
СО 1
^
СЛ
01
*°
Постоянный
1
ф.
4*
о |
_~
О
о
__
СЛ
о
_-
оо
СЛ
СЭ
со
'
•—ч *-~ 1 1
tOlO 0clo5
СЛ 0| О.СО
_«»
4*
СЛ
1 1
Ч 1
— IcO1^
сл.ьо ю
1
1 1
630; 800;
1000
СЛ
о
сл
*-4
4*
О
CO
N9
Ю
СЛ
1 ' 1
to to V-
СЛ О.СЛ
11
J|||
•*■ coito'to"*-
Сэ «vj
1
320; 400; 5
630
о
о
CO CO OO
1
1 '
160; 200; 2
320
СЛ
о
4ь
4*
о
о оо а> 4ь со ю и- II
о |р о о Я1 а о> °° ? w
О |0000|0 0000
1111111
1 1
to
1
Тип выключателя
Род тока
Частота, Гц
Номинальн.
напряжение выключателя, В
выключателя
теплового
расцепителя
тепловых
электром
нитных
os
п
В?
3 я
2 я
Ж 09
>т
я «г
•о ° о
S н s
О О s
нальная уст
ку срабатыва
целителей, А
- i оэ
к ю
0S
при
напряжении, В

предельно-допустимый ожидаем.
ток короткого
замыкания, к А1)
по
ш
О I *
го 1 la
^ 00 о
1
О os о
^С Я
о *
2 Р
личе
мут<
ство
зцион.
я 3
я "2
gS
OS Я
» я
os
Я
о
О *
О О
ОХ2
мута-
ность
общее кол-во ,
циклов ВО

коммутационная

механическая
X W
о ^ о\
а я В
С
)
Э
S
Я 00
I 1э О
3
тз
о
*=»
о
Я
н
03
К
Е
со

Продолжение таблицы 3
Тип выключате
А3795БР
А3796БР
Л3795БР
Род тока
Переменный
Постоянный
1
Частота, Гц
50
—
Номинальн.
напряжение выключателя, В
380;
660
440

Номинальный ток, А
выключателя
320
400
500
630
250
320
400
500
630
теплового
расцепителя
320
400
500
G30
250
320
400
500
630
Номинальная уставка
по току срабатывания
расцепителей, А
тепловых
370
460
575
725
290
370
460
575
725

электромагнитных
2100; 3200
2800; 4000
3500; 5000
4200; 6300
2400
3500
4200
Предельная
коммутационная способность
при
напряжении, В
I 380
660
! 380
660
380
660
380
660
440
О s £ £
lifl
о ^ 8 *
о л т s
с 5 2 «
с S г" СО
ММ!
100,0
40,0
80,0
100,0
количество

коммутационных
циклов 1 опе-
О—П—ВО— раций
П—ВО2)3) I 04)
1
1
Износостойкость
выключателя
общее кол-во .
циклов.
16000
_
из общего
кол-ви
циклов ВО

коммутационная
8000
8000
г: R
2 S
■* 3*
8000
■
8000
*) Ударный ток (мгновенное значение при переменном токе и максимально возможное значение тока в цепи при
постоянном токе.
а) О—операция отключения; П—пауза 180 с; ВО—операция включения—отключения, т. е. включение, за которым
немедленно следует отключение без дополнительной выдержки времени.
3) Пауза между коммутационными циклами О—П—ВО—П—ВО не менее 30 мин
4) Пауза между коммутационным циклом О—П—ВО—II—ВО и операцией О не менее 15 мин.

Выключатели токоограничивающие с электромагнитными расцепителями
Таблица 4
2
S
Я
ш
(3
S
н
«
о
н
о
о,
U
cd*
н
о
н
о
cd
sr
О)
*
к СО
а
с -*
а к
*s
н
а cd
О ег
инальн
выклю
о «
Я
со
*
о
н
•к<
3
инальн
чателя,
si
а: §
Номинальная уставка по
току срабатывания
электромагнитных рас-
цепителей, А
Предельная
коммутационная способность
о.
в
К
А3771БР
А3772БР,
А3771БР
А3781БР
А3782БР
А3781БР
А3791БР.
А3792БР
А3791БР

Переменный

Постоянный

Переменный

Постоянный

Переменный

Постоянный
50
■™
50
—
50
-
380;
660
440
380;
660
440
380
660
440
1 25
63
160
~25
-А3 !
160
250
630
160; 200; 250; 320
! 380_
I 660
320; 400; 500; 630
630; 800; 1000;
1400; 1600
160; 200;_250;_320
320; 400; 500; 630~
630; 800; 1000;
1400; 1600
,_380_
|_660_
1 380_
!"ббо_
440
800;1000; 1400; 1600;
2000; 2500
800; 1000; 1200;
1500; 2000; 2500
1750; 2100; 2800; 3500;
4200; 5000; 6300;
1750; 2100; 2400; 2800;
3500; 3800; 4200;
380_
660
440
660
о*
5°
5«
о. s
8"S
1 *
н я
О X
о. л
о м
« я
*я
g a
кол-во
коммутационных
циклов
О-П-ВО-1011!^
П-В02)3) Ции0«]|
Износостой кость
выключателя
оО
о § 5
О ^ Д
из общего
количества
циклов. ВО
О =f
15
440
_15_
36
36
75"
_40_
_ 8
_40_
100
~75~
_40
100
J 25"'
60~
100
16000
10000
8000
6000
8000
1) Ударный ток (мгновенное значение) при переменном токе и максимально возможное значение тока в цепи при
постоянном токе.
*) О — операция отключения; П — пауза 180 с; ВО — операция включения—отключения, т. е. включение, за которым
немедленно следует отключение без дополнительной выдержки времени.
3) Пауза между циклом О—П—ВО—П—ВО и операцией О не менее 15 мин.

А3797СР
08
>
со
00
О
Постоянный
А3797СР; А3798СР
А3787СР; А3788СР
Переменный
■ ел
1 | о
440
630
со
о
X
5
00009
2? со
С£ 00
оо
ел со
о о
со
О
X
о
О)
15000
со
о
X
о
00009
250
со
CD
X
5
15000
16000
5000
с
с
Тип выключателя
Род тока
Частота, Гц
Номинальное
напряжение выключателя, В
Номинальный ток, А
Термическая
стойкость, А2с
Максимальное значение
тока
электродинамической стойкости, А,
не менее
общее
количество
циклов. ВО

коммутационная

механическая
из общего количества
циклов, ВО
Износостойкость выключателя
О
s
Р

Таблица б
Номинальные напряжения, пределы номинального рабочего напряжения
незачисимого расцеш теля и допустимое колебание напряжения
на выводах кагушки независимого расцепителя
Тип выключателя
Род тока
и частота,
Гц
О)
о
X
л
ъ
СО
S
К
s
о
1 д
1
CQ
„
CU
К
к
CD
к
о.
с
СО
32
3£|сз
<и § о к"
S? Л а> 5
£ Ч аг к
£"« о V
Допустимое колебание
напряжения, В
А3701БР; А3702БР;
А3705БР; А3706БР:
А3707СР; А3708СР
А37930Р; А37940Р

переменный, 50

постоянный
440
по"
220
А37330Р; А37340Р
А37430Р; А37440Р
А3723БР; А37240Р
А3713БР; А3714БР

переменныj^50

постоянный
440
110—440
от 77 до 528
_от_77 до_132_
от 154 до 264
220—4401)
220
110—2201)
110—2201)
от 154 до 528
от 77"до 264
от 77 до 264
1) В зависимости от сочетания присоединенных потребителем выводов
независимого расцепителя (см. п. 1.7д приложения 5) независимый расцепитель обеспечивает
работу при номинальном рабочем напряжении в пределах от 110 до 220 В постоянного в
переменного тока или от 220 до 440 В переменного тока.
Таблица 7
Сочетание дополнительных сборочных единиц
,Кол-во
свободных вспомога-
Тип выключателя
тельных к
тактов1

замыкающих
DH-
)

размыкающих
ависимый
целитель
£ «
кС О.
[ВОД
А,
о.
а
СО
а 3
юр компл
олнктельн
эочных
ogog
•JU R о О)
ю
§2
я S
« о-
iS
Ig
А3700Р
А3701БР;
А3705БР;
А3707СР;
А3793БР;
А3793СР;
А3713БР;
А3723БР;
А37330Р:
А37430Р;
А3702БР
А3706БР
А3708СР
А3794БР
А3794СР
А3714БР
А37240Р
А37340Р
А37440Р
1
1
01
03
04
01
03
1—3
*) В выключатели типев А37400Р и А37900Р всех исполнений могут быть
встроены два замыкающих и два размыкающих свободных вспомогательных контакта
дополнительно к количеству, указанному в таблице (см. рис. 10 приложения 5).
Условные обозначения:
знаком с+» обозначено наличие дополнительных сборочных единиц;
знаком «—» обозначено отсутствие дополнительных сборочных единиц
31

Таблица 8
Величина
выключателя
1.2,3,4
1, 2
U2,bJ
8
1. 2
1,2,3, 4
Способ присоединения
внешних проводников
главной цепи
Переднее
Заднее

Комбинированное
Переднее
Заднее
Переднее
Заднее
Переднее
Заднее
Переднее
Заднее
Номе»
Вид проводника,
подсоеди н яемого
к зажиму
кабель или
провод с
кабельным
наконечником
шина
1 + +
1 — ' +
—
+
«.
+
L +
i
+ 1 +
_
+
.'_ +
i +
"+~~г+-
1 _ 1 +
1клатура__
Выводы 1
чателя от
нижних
+
+
+
+
—
_
+
+
-.
шт
+
зажимов
зыкл га-
зажимов
верхних
+
+
+
«.
+
+
—
м
+
—
Толщина изоляционной
панели, мм
15, 20
25, 30
_
15, 20
15, 20
25, 30
25, 30
Номер рисунка зажима
по приложению 3
6*
7
6*
7
6*
7
__6*
7
_6*
7
Количество
зажимов в комплекте
на выключатель

двухполюсный
4
2
трех-
полюсный
1
6
3
со
н
Номер комплек
зажимов
2**
3
4
j 7
I
8**
11
12**
* Зажимы устанавливаются на выключатель предприятием-изготовителем выключателей.
** При исполнении выключателя с этими зажимами комплектно с выключателем поставляется козырек, если это
оговорено в заказе (приложение 3, рис. 1—3).
В таблице знак « + » в графах 2 и 3 указывает какой вид проводника, при каком способе присоединения допускает
присоединение соответствующий комплект зажимов, а в графах 4 и 5—к каким выводам выключателя какой способ
присоединения осуществляется. Знак *—» указывает противоположное

Отклонения уставок по току и «времени срабатывания полупроводниковых
(ц я температуре окружающего воздуха от 15 до 30СС
Таблица 9
расиепителев
Наименование
параметров
Уставка по току
срабатывания,
кратная 1нр1)
в зоне токов
перегрузки
короткого
замыкания2)
Значения
уставок
1,25_
_2
3 ~~~
4 _
5
_6
7
10
Пределы Д
усгавок при
по двум
полюсам
1,15—1,35
1,8—2,2
2,7—3,3
3,6—4,4
4,5—5,5
5,4—6,6 __
6,3—7,7
9,0—11,0
опусгимою отьлочения
протекании тока
по одному
полюсу
1,05—1,4 _
1,6—2,4
2,4—3,6
3,2—4,8
4,0—6,0
4,8^7^
5,6—8,4 _
8,0—12,0
по трем
полюсам
1,15—1,35
1,6—2,4
2,4—3,6
3,2—4,8
4,0—6,0
4,8-7,2
5,6—8,4
8,0—12,0
Уставка по
времени
срабатывания, с, в зоне
токов
перегрузки
при 6 1нр1)
переменного и
5 1нр*)
постоянного тока2)
2,0—6,0
3,0—5,0
6,5—9,5 5,0—11,0 _
14,0—18,0 12,0—20,0
2,0—5,0
5,0—9,5
12,0—18.0
короткого
замыкания
0,1
0,25
0,4
0,08—0,12
0,23—0,27
0,38—0,42
М 1нр—номинальный рабочий ток полупроводникового расцепителя—ток,
установленный при регулировании.
*) Пределы допустимого отклонения уставок по току срабатывания в зоне токов
короткого замыкания и уставок по времени срабатывания в зоне токов перегрузки
указаны для базового значения номинального тока. При регулировании номинального
рабочего тока полупроводникового расцепителя допускается дополнительное отклонение
уставок:
для выключателей переменного тока не более, чем на плюс 10% при увеличение
номинального рабочего тока, и не более, чем на минус 10% при уменьшении
номинального рабочего тока;
для выключателей постоянного тока не более, чем на плюс 10% при уменьшение
номинального рабочего тока, и не более, чем на минус 10% при увеличении
номинального рабочего тока.
33

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ВЫКЛЮЧАТЕЛЕЙ Приложение 3
Тип выключателя
А3710БР
А37200Р
37.5 ±0,15
50 ±0,2
Ai
272 ±0,45
267 ±0,5
В
112
150
В 1
112
143
d
6,5
9,0
di
'2,5
15,0
d2
А5_
11,0
h
55,5
60
h i
33
35
22
33
1—козырек
a—вертикальная ось; б—горизонтальная ось; в—отключено автоматически; г—включено; д—
взвод; е—отключено вручную; ж—отверстия для установки зажимов; и—отверстия д^ля крепления
выключателя при переднем и комбинированном присоединениях.
Рис. 1. Выключатели типов А3710БР н А37200Р

Выключатель /пила А3770БР
1—козырек.
а—вертикальная ось; б—горизонтальная ось; в—включено;
г—отключено вручную; д—взвод; е—отверстия для крепления выключателя при
переднем и комбинированном присоединениях; ж—отверстия для
установки зажимов; и—отключено автоматически.
Рис. 1а.
Выключатель типа A37S& &Р
%>
$
^
с0
\
1 т 1
II
1
*,,£,,
• f
Ж
yS6
_^_f^
~Vr
\фог
г
\, лЬ с
!' ЦО
L
5.
№
■' \'Ь)
50JQJJ
5
5
Ч
*1
\
Гкл
1
пффж i
[ ' ' ' Т '
1 —козырек.
а—вертикальная ось; б—горизонтальная ось; в—включено;
г—отключено вручную; д—взвод; е—отверстия для установки зажимов;
ж—отверстия для крепления выключателя при переднем и комбинированном
присоединениях; и—отключено автоматически.
Рис. 16.
35

со
СП
Выключатель типа A5UJ3P, A515JOP
Lcni
*' ■ ЧТТТТ»* Л IE43
Остальное-см ас/7. /
t —
1 '41 $1
ф;^фё)[
Л) .
В
N.
i/l
L i^§
^ЙЬ 'iL&S
1 - ?-[■¥- 1
деШз
r»
<&£.-J
Тип
выключателя
А37300Б
А37900Б
_164_
158,5
мм
Ai
A2
149
38
143,5
43,5
Аз
56
50,5
A4
172
177.5
Аз
172
166.5
Исп. 1—выключатель А37300Б; исп. 2—выключатель А37900Б.
а—вертикальная ось; б—«козырек, устанавливаемый на выключателе при переднем
присоединении к зажимам неподвижных контактов; в—горизонтальная ось;
г—включено; д—отключено автоматически; е*-отключено вручную; ж—взвод; з—отверстия
для установки зажимов; и—отверстия для крепления выключателя при переднем и
комбинированном присоединениях.
Рис. 2.

S3
8yP/!yrf/?e»uu #20
** funftAfe-'
г-фщ^:
/ i
W
-J-J-
I—козырек; 2—зажимные колодки.
a—вертикальная ось; б—горизонтальная ось; в—включено;
г—отключено автоматически; д—взвод; е—отключено вручную; ж—отверстия для
установки зажимов; и—отверстия для крепления выключателя при
переднем и комбинированном присоединениях.
Рис. 3. Выключатель типа А37400Р.

00
Ьымтоте/гь ти/Ю А3706Р,А37РООР,А377О5Р и A37SO0P с npuSodon
Ucn-t
Ucr,2
ис/по/7ьное- с* и ел /
45*
* При монтаже
выключателя шпильки
допускается обрезать до
необходимого размера. На
место среза должно быть
нанесено защитное
покрытие.
мм
Тип
выключателя j
А3710БР
А3770БР
А37200Р
А37800Р
А
1 336+ 13
2£6 + 5
336+13
300 ^5
в
112
112
150
150
d
Мб
Мб
М8
М8
R
330 мах.
274 мах.
330 мах.
287 мах
S
10
10
14
14
Исп. 1—выключатель для заднего присоединения внешних проводников главной цепи со стороны неподвижных контактов.
Исп. 2—выключатель для переднего присоединения внешних проводников главной цепи со стороны неподвижных контактов.
1—выключатель по рис. 1 (для А3710БР и А37200Р), по рис. 1а (для А3770БР), по рис 16 (для А37800Р);
2—привод; 3—соединитель цепи управления привода; а—горизонтальная ось привода; б—провод внешних проводникор
к приводу.
РИС. 4.

ВЫКЛЮЧАТЕЛИ ТИПОВ А37300Р, А37400Р С ПРИВОДОМ
ии^ 1
А
5
Тип выключателя
_А37300Р_
АЛ7400Р
_205,5
342,5
,5
5
В
411
511
h
205
219
hi
268
284
h2
288
304
R
398
498
I—выключатель по рис. 2 для выключателей А37300Р и по рис. 3
3—соединитель цепи управления привода.
а—горизонтальная ось привода; б—подвод внешних проводников к приводу
Рис. 5,
для выключателей А37400Р; 2 — привод;

ВЫКЛЮЧАТЕЛЬ ТИПА А37900Р С ПРИВОДОМ
3<jJA
1—выключатель по рис. 2; 2—привод; 3—соединитель цепи управления привода; а—горизонтальная ось привода;
б—подвод внешних проводников к приводу.
Рис. 5а.

Шина ncJcoeduHSPMOi* или
хснГельнь/инот/мних **J
Тип
выключателя
А3710БР, А3770БР
А37200Р, А37800Р
А37300Р А37900Р
А37400Р
В
18
25
45
45
С*)
_5,5_
5.5
d
М8
М10
М16
М16
di
9,0
11,0
17,0
17.0
h
34
34
38,5 ±1,0
50
1.
!
_зо__
30
75
80
1 1 i мах **♦)
A 1 Б
10
10
18 I 22
18 ! 22 1
i 1
s
1-5
1-5
3—1?
3—18
*) Фаска Сх45° обязательна на шинах с размером В более 40 мм.
**) Кабельный наконечник должен вписываться в указанный контур.
***) В колонке А для зажима со стороны неподвижных контактов (верхних).
В колонке Б для зажима со стороны подвижных контактов (нижних).
Тип выключателя
Допускается установка
кабельных наконечников
по ГОСТу 7386-80 с
диаметром отверстия под
жилу, мм
Кабельные наконечники
под пайку, поставляемые
по отдельному заказу с
диаметром отверстия под
жилу, мм
А3710БР, А3770БР
А37200Р, А37800Р
А37300Р, А37900Р
А37400Р
ог_5__до 9
от 8 до 13
от 18 до 23
2,5; 4; 10,5; 13
17; 15,5
8; 9; 10,5; 12; 14; 26
16; 26
Рис. 6. Зажим винтовой для переднего присоединения к главной цепи
выключателя шины, а также провода или кабеля с кабельным наконечником (кабельный
наконечник на рисунке не показан).
41

Тип выключателя
А3710БР
А3770БР
А37200Р
А37800Р
А37300Р
А37400Р
А37900Р
JAM
dl
М10
М12
М16
М20*
М8
MIO
М16
М16
L
1 52
47
1 52
47
63
57
| 65
| 60
S
1—15
1 — 10
1 — 15
1—10
1—15
1 — 10
1—17
1 — 12
Si
15; 25
20; 30
15; 25
20; 30
25
30
25
30
* Для выключателей типов А3795БР и А3796БР на номинальные токи 250, 320 в
400 А размер «d> должен быть Ml6.
Рис. 7. Зажим винтовой для присоединения внешних проводников к главной цепи
выключателя с задней стороны при установке его на изоляционной панели.
42

Допустимые расстояния от металлических частей распр еделительного устройства до выключателя
изо/шро-
Sa/n* #0
к
тлгп
Шл/
![|t2ZZ2
Ш
№5
h
И
^
1
1 'V
1 у
I г
Г
у
у
у
у
у
у
у
у
у
у
у
у
ь
_п г
ntli h п
GHI
1 ч
U ill U
1 т 1
шп.г
±ШТП[ИШ2ШЛ
I
Тип выключателя
Размеры в мм, не менее
i н "__. I
при напряжении, В
В
Н
А3710БР;
А3720БР;
А3770БР
А3780БР
А3730БР
А3740БР
А3790БР
А3724СР
А3730СР
А3740СР
А3790СР
380
20
20
20
40
40
20
20
30
40
переменного тока
660 I 380
660
I постоянного тока
' 440
Hi
20
20
—
—
50
20
—
—
50
40
40
65
50
65
40
50
50
50
50
50
—
—
60
50
—
—
50
2С
20
20
40
30
20
20
20
30
40 |
40 '
40
40
50
40
40
40
50
\
<
25
25
15
15
15
25
15
15
15
Расстояния приведены для выключателей, коммутирующих ток, указанный в табл. 1—5, приложения 2. Исп.
1—выключатель; Исп. 2—выключатель с электромагнитным приводом. Рис 8.

( Sad c/7ppeJoJ
Размеры в мм
Тип выключателя
А3770БР
А37800Р
А3710БР
А37200Р
А
221.5 ±0,5
233 ±0,5
272 ±0,5
267 ±0,5
Ai
37,5 ±0,2
_50±^,2
37,5 ±0,2
50±0J2
А2
230 ±0,5
245 ±0,5
290 ±0,5
290 ±0,5
А з
6
15
6
15
В
48
65
48
65
d
6,6
9,0
6,6
9,0
di
Мб
М8
Мб
М8
d2
_1б_
_20
J6
20
d3
11 А7
13 А7
11 А7__
13 At i
d4
16 A7
20 A7
16 A7
20 A7
Исп. 1—переднее присоединение; исп. 2—заднее присоединение; исп. 3, 4—комбинированное присоединение.
1— вертикальная ось; 2—горизонтальная ось; 3—отверстия для вывода проводников от ВК и РН на заднюю сторону
панели; 4—отверстия для вывода проводников от дополнительных сборочных единиц с разъемом на заднюю сторону панели
Рис. 9.

170!-/lW\(/ с>ЫЛ/?Н?Ч1>'ПР/К>и- . ^/ foPJt/H/sw ' I'K/i?CfJl'pC. fv/
<Pp/rJ<t>/S
WW ^
и/it/MO
Тип выключателя
_A37300P_
A37400P
A37900P
328±0.4
428 ±0,4
328±0,4
Af
164
241,5
158,5
>98±0,5
390 ±0,5
298 ±0,5
Аз
149
222,5_
143,5
A4
_215_
235_
215
As
3l3±0,4
409 ±0,4
313±0,4
A«
_254_
230
В
J.70_
190
170
B4
185
_209
185
d 1
_22
26
26
di
_22At_
26A7
26A7
Исп. 1—переднее присоединение; исп. 2—заднее присоединение; исп 3, 4—комбинированное присоединение,
а—горизонтальная ось; б—вертикальная ось; в—ось левого полюса выключателя; г—отверстие для вывода
проводников от дополнительных сборочных единиц на заднюю сторону панели.
Рис. 10.

ИЛЛЮСТРАЦИИ
Приложение 4
Рис. I. Выключатель 1 величины (устройство выключателей 2 величины аналогично).

!
I
1
I
I
I
47

Рис. 3. Выключатели типов А3775, А3776, А3785, А378&.

вк-г
10 3
Ucad.
вк-г
& d Ж
V,
f
й
AJ\BK-i
Ucn.2
Остальное-см. ucnf
Рис- 4 Кинематическая схема rpueoda
49

(3) ВК (3)
Рис. 5. Схема электрическая принципиальная
привода постоянного тока.
****.
О—СИ
ш
ф//
Рис. 6. Схема электрическая принципиальная
привода переменного тока, 50 Гц.
| По/юженце руми
привода
Om/c/ifiovew (T)
1 Вк/?ю*/е#о (Т)
BK-i
X
~зЩ
>d
Рис. 7. Диаграмма работы конечных выключа*
телей привода.
г)0

/1шм разъема хрьшхи is
1 Корпуса. 6Л/Г/7А0Ь'£2ГЛ7£:„У?
Ксн/7?ах-/7?0£ер*са/г?*0
#О40/7О0&/ЖН0а0 АГ0/#7?а*УП4
ь\

/мЫЬаеше змгьш/я пасгме/ялю Р/7
Рис 9 Блок управления РП переменного тока (вид с лицевой стороны).
а) номинальный ток Пн)-200А; время срабатывания в зоне «™ «Щ^
шпн el» т е при 1200А—10—12с; уставки по току срабатывания в зоне токов ко
Какого замыкания 7 1н, т. е. 1400А; уставки по времени срабатывания в зоне токов
короткого замыкания 0,25с;
л\ номинальный ток (1н)—160А; время срабатывания в зоне токов перегрузки при
6 Гн т • ПР^ 960АЙЛо_ "с; уставки по току срабатывания в зоне токов короткого
смыкания 7 1н г е. I120A; уставки по времени срабатывания в зоне токов короткого
вамыкания , . срабатывания в зоне токов перегрузки при
■ 1н 1 fпи1500А-4с; уставки по току срабатывания в зоне токов короткого замы
?ания 10^н т е 2500АГуставки по времени срабатывания в зоне токоь короткого за-
мыкания 0,1с.
52

trfwyy^rr^rfw/g
Рис. 10. Места смазки ПЗ
53

s
s
I
54

Рис. 12. Места смазки выключателей.
55

77
тр-ггоз
-W-
У/
/е/
-#75
Ч8&
41 в
40
44
43
/3 %
л/
/
Рис. 13. Схема для проверки работоспособности РП выклю
чателей переменного тока
R1—резистор МТ—2—18кОм;
ТР—трансформатор (Р не менее 80 вт, 50 Гц);
V1...V4—диод полупроводниковый Д226Б;
Пр—предохранитель 0,5 А.
>jV Пр Тр
сеть 50Ги "
Рис. 14. Схема для проверки работоспособности РП
выключателей постоянного тока.
R1—резистор МЛТ—2—6.8кОм±10%;
R2—резистор ПЭВ—10—7,5 кОм±10<Уп;
CI, С2—конденсатор К50—3—160—20;
VI, V2—диод полупроводниковый Д226Б;
V3... V5—стабилитрон Д814Б;
Тр—трансформатор (Р не менее 80 вт, 50 Гц);
Пр—предохранитель 0.5А.
56

Приложение 5
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ СОЕДИНЕНИЙ
ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ВЫКЛЮЧАТЕЛЕЙ
1. Пояснения к электрическим схемам.
1.1. На рис. 1—3 приведены принципиальные электрические схемы выключателей
без дополнительных сборочных сди-пц, а на рис. 4—10 приведены схемы электрических
соединений дополнительных сборочных единиц.
!. 2. На рис 1 приведена электрическая схема трехполюсного выключателя типа
А3706БР. ^)та схема действительна также и для двух- и трехполюсных выключателей
типов А3701БР, А3702БР, А3705БР, А3707СР и А3708СР с учетом следующего:
а) у двухполюсных выключателей типа А3701БР отсутствуют левый полюс и
тепловые расцепители РЦТ;
б) у трехполюсных выключателей типа А3702БР отсутствуют тепловые расцепите-
ли И ЦТ;
в) у двухполюсных выключателей типа А3705БР отсутствует левый полюс;
г) у двухполюсных выключателей типа А3707СР отсутствуют левый полюс,
тепловые расцепители РЦТ и электромагнитные расцепители РЭ;
д) у трехполюсных выключателей типа А3708СР отсутствуют тепловые
расцепители РЦТ и электромагнитные расцепители РЭ.
1. 3. На рис. 2 приведена электрическая схема выключателя А3703БР постоянного
тока. Эта схема также действительна и для выключи гелей типа А3703СР постоянного
тока с учетом того, что у последних отсутствуют электромагнитные расцепители.
1.4. На рис. 3 приведена электрическая схема трехполюсного выключателя типа
А3704БР переменного тока. Эта схема действительна также и для двух-и трехполюсных
выключателей типов А3703БР, А3703СР и А3704СР переменного тока с учетом
следующего:
а) у двухполюсных выключателей типа А3703БР отсутствует левый полюс;
б) у двухполюсных выключателей типа А3703СР отсутствуют левый полюс »
электромагнитные расцепители РЭ;
в) у трехполюсных выключателей типа А3704СР отсутствуют электромагнитные
оасцепители РЭ.
1.5. На рис. 4—9 приведены схемы электрических соединений всех комплектов до-
волнительных сборочных единиц, указанных в табл. 7 приложения 4, для всех типов
выключателей по рис. 1—3 с учетом пунктов 1.1.—1.4. настоящего приложения.
1.6. На рис. 10 приведена схема дополнительных свободных вспомогательных
контактов, которые могут быть установлены в выключателях типа А37400Р (четвертая
величина) дополнительно к числу вспомогательных контактов, указанных в табл. 7
приложения 4
1.7. Разъем Х2, выключатели кнопочные S1 и S2 и электрические цепи, указанные
на рис. 4—9 штрих-пунктиром, монтируются потребителем.
При монтаже должно учитываться, что:
а) на рис. 1—4 указанные на разъеме Х2 обозначения без скобок относятся к
оазъему РП 10-11, и в скобках—к разъему РП10-22;
б) при отсутствии разъема Х2 вместо перемычки, соединяющей контакты Б4 (11)
и Б5 (12) (см. рис. 4, 5, 7 и 9), должны соединяться соответственно проводники «Жл> и
<Сн» (вывод независимого расцепителя и вывод замыкающего вспомогательного
контакта).
Использование независимого расцепителя, не соединенного последовательно с
замыкающим вспомогательным контактом, не допускается;
в) выводы дополнительных вспомогательных контактов (рис. 10) имеют такую же
цветную маркировку, как и основные вспомогательные контакты (рис. 4—9), но
выводятся в отдельной изоляционной трубке;
г) на рис. 4, 5, 7 и 9 выключатель кнопочный S1 показан с двойным разрывом
цени, но потребитель может применять выключатель как с двойным, так и с одинарным
57

разрывом цепи для выключателей всех исполнений, кроме выключателей постоянного
тоха с полупроводниковыми расщепителями типа А3713БР, А37230Р, А37330Р, и
А37430Р (рис. 4 и б);
д) независимый расиепитель выключателей А3713БР, А3714БР, А3723БР,
А37240Р, А37330Р, А37340Р, А37430Р и А37440Р (рис. 4 и 5) для
подсоединения источника питания имеет три вывода: А4 (18) (вывод замыкающего
вспомогательного контакта, соединенного последовательно с выводом «Сн> независимо*
переменного тока
го расцепителя), А5 (19) и А6 (20) (выводы «Кч» и «Кч*» независимого расцепителя)
На рис 4 и 5 показано подсоединение источника напряжения при питании незави
симого расцепителя рабочим номинальным напряжением в пределах от 220 до 440 В
При питании независимого расцепителя номинальным рабочим напряжением в
пределах от 110 до 220 В переменного и постоянного тока, источник напряжения
подсоединяется к выводам А4 (18) и А6 (20), а при отсутствии разъема Х2—к проводив
нам сЖл» и «Кч».
Рис. 1. Выключат ель
трехполюс н ы й типа
А3706БР.
Рис. 2. Выключатель
постоянного тока типа
А3703БР.
КГЦ
тт
ш
I Г"
^
Irjpv
га
т
35
ВУРП
г-т
Рис. 3. Выключатель трехполюсный
переменного тока типа А3704БР.
58

ф[ф( 1
-\\вк
буг>п I (J
mm
ШЩ
ШЩ
ШЩ
Шщ
Ни
*/£
Рис. 4 Схема комплекта 01 для выключателей'
всех величин по рис. 2 и 3
&0Ш ^—о.
Рис. 5. Схема комплекта 03 для выключателей
всех величин по рис. 2 и 3.
Рис. 6. Схема комплекта 02 для выключателе»
всех величин по рис. 1 и для выключателей типо*
А37930Р и А37940Р по рис. 2 и 3.
59

т
ЩШг.
тг
М2
Рис 7 Схем* комплекта 01 для выключателей
всех величич и" рис i и :ля вы.ч.ночагел^^ ти-
*юв А 37930Р и А37940Р по рис. 2 и 3.
И
рш $
Отк/1.
Вкл\
Alas
Г
*//
,т-пг . .
I /73 I
ХЗ
Рис. 8 Схема комплекта 04 для пчключателей
всех волн' и i: пне и для в.включателей
типов АГЭЗОР и А57940Р по рис. 2 и 3.
хг
■кШк "-
[иг
1щ
ХЗ
Рис. 9. Схема комплекта 03 для выключателей
всех величин по рис. 1 и для выключателей ти
пов Л37930Р и А37940Р по рас. 2 и 3.
60

хг
->v,
Ш
—Рч
Ш
—vthpi
Ч
Ч^
Рис. 10 Схема
дополнительных вспомогательных контак-
roi' для выключателей типов
A37J00P и А37400Р по рис.
I — 3
информация 9 Зависимость длительно допустимой
нагрузки оь/ключателеи от
температуры окружающего ооздуха
sooL
о и го зо 40 so so
Температура о/рука/ощего ооздуха, °С
61

Приложение 7
ОСОБЕННОСТИ РАБОТЫ ВЫКЛЮЧАТЕЛЕЙ И ИХ ИЗНОСОСТОЙКОСТЬ
ПРИ ПУСКЕ АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ
Допустимый режим работы новых выключателей при пуске асинхронных
электродвигателей и их износостойкость в этом режиме приведены в таблице
Тип выключателя
А3770БР и
А3710БР
А3780БР и
А3720БР
А3730БР
А3740БР и
А3790БР
Количество
циклов, ВО
300
200
1600
1000
Ре>
ток
включения
960
1500
2400
3780
ким работы
. А
отключения
160
250 ,
400 1
630
выключателя
напряжение, В

включения
380

отключения
65

Коэффициент

мощности
cos Ф
035
При выборе выключателей для пуска асинхронных электродвигателей следует
учитывать, что:
а) пусковой ток коммутируемого асинхронного двигателя не должен превышать
уставки по току срабатывания электромагнитных и полупроводниковых расцепителеи
в зоне токов короткого замыкания;
б) значения уставок по току срабатывания электромагнитных и
полупроводниковых расцепителеи, указанные в табл. 2—4 приложения 4, приведены в действующих
значениях тока,-
в) электромагнитные расцепители реагируют на апериодическую составляющую
пусковых токов электродвигателей, а полупроводниковые расцепители не реагируют в
течение одного периода;
г) выключатели допускают 10000 циклов ВО, если ток включения не превышает
160 А для выключателей типа А3710БР и А3770БР
250 А —»— А3720БР и А3780БР
400 А — >— А3730БР
630 А —»— А3740БР и А3790БР.
62
