Ilin
5/98
III

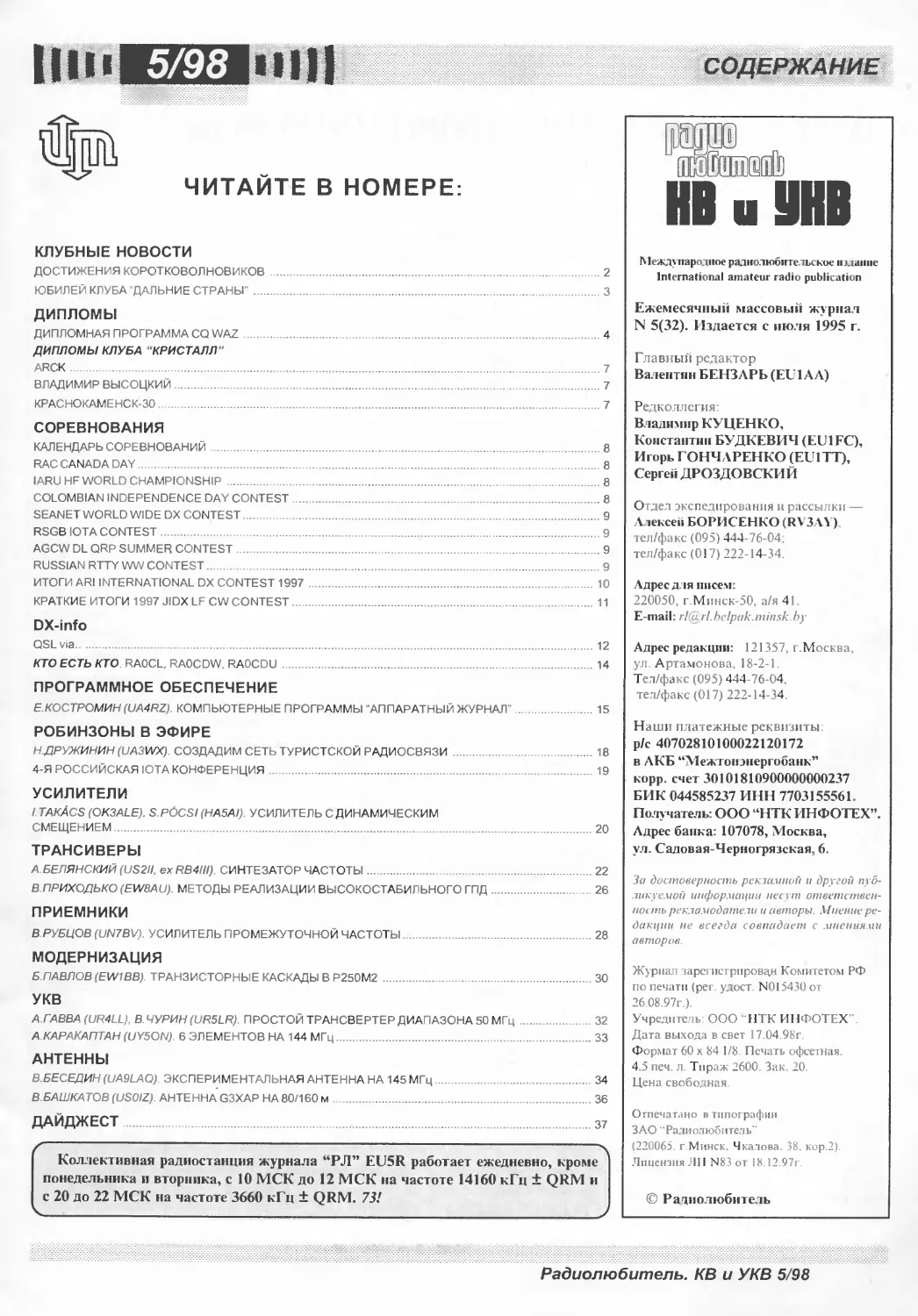

СОДЕРЖАНИЕ
ЧИТАЙТЕ В НОМЕРЕ:
КЛУБНЫЕ НОВОСТИ
ДОСТИЖЕНИЯ КОРОТКОВОЛНОВИКОВ . ..................................2
ЮБИЛЕЙ КЛУБА ДАЛЬНИЕ СТРАНЫ .....................................3
ДИПЛОМЫ
ДИПЛОМНАЯ ПРОГРАММА CQ WAZ...................................... 4
ДИПЛОМЫ КЛУБА "КРИСТАЛЛ"
ARCK...............................................................7
ВЛАДИМИР ВЫСОЦКИЙ ...............................................7
КРАСНОКАМЕНСК-ЗО ................................................7
СОРЕВНОВАНИЯ
КАЛЕНДАРЬ СОРЕВНОВАНИЙ ............................................8
RAC CANADA DAY....................................................8
IARU HF WORLD CHAMPIONSHIP ...................................... 8
COLOMBIAN INDEPENDENCE DAY CONTEST ............................. 8
SEANETWORLDWIDEDX CONTEST . 9
RSGB IOTA CONTEST ................................................9
AGCWDLQRP SUMMER CONTEST........................................ 9
RUSSIAN RTTY WW CONTEST.......................................... 9
ИТОГИ ARI INTERNATIONAL DX CONTEST 1997 ........................ 10
КРАТКИЕ ИТОГИ 1997 JIDX LF CW CONTEST.......................... 11
DX-info
QSLvia............................................................12
КТО ЕСТЬ КТО RAOCL, RAOCDW RAOCDU ...............................14
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
E.КОСТРОМИН (UA4RZ). КОМПЬЮТЕРНЫЕ ПРОГРАММЫ “АППАРАТНЫЙ ЖУРНАЛ" . 15
РОБИНЗОНЫ В ЭФИРЕ
НДРУЖИНИН (UA3WX) СОЗДАДИМ СЕТЬ ТУРИСТСКОЙ РАДИОСВЯЗИ . . ......18
4-Я РОССИЙСКАЯ ЮТА КОНФЕРЕНЦИЯ .... .............19
УСИЛИТЕЛИ
/.TAKACS (OK3ALE). S.POCSI (HA5AI). УСИЛИТЕЛЬ С ДИНАМИЧЕСКИМ
СМЕЩЕНИЕМ .................. ....................20
ТРАНСИВЕРЫ
А.БЕЛЯНСКИЙ (US2II, ex RB4III). СИНТЕЗАТОР ЧАСТОТЫ................22
В.ПРИХОДЬКО (EW8AU). МЕТОДЫ РЕАЛИЗАЦИИ ВЫСОКОСТАБИЛЬНОГО ГПД.... 26
ПРИЕМНИКИ
В.РУБЦОВ (UN7BV). УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ................28
МОДЕРНИЗАЦИЯ
Б.ПАВЛОВ (EW1BB). ТРАНЗИСТОРНЫЕ КАСКАДЫ В Р250М2 .................30
УКВ
А ГАВВА (UR4LL), В.ЧУРИН (UR5LR). ПРОСТОЙ ТРАНСВЕРТЕР ДИАПАЗОНА 50 МГц .32
А КАРАКАПТАН (UY5ON) 6 ЭЛЕМЕНТОВ НА 144 МГц.............................33
АНТЕННЫ
В.БЕСЕДИН (UA9LAQ). ЭКСПЕРИМЕНТАЛЬНАЯ АНТЕННА НА 145 МГц ........34
В.БАШКАТОВ (US0IZ) АНТЕННА G3XAP НА 80/160 м ....................36
ДАЙДЖЕСТ .......................................................37
Коллективная радиостанция журнала “РЛ” EU5R работает ежедневно, кроме
понедельника и вторника, с 10 МСК до 12 МСК на частоте 14160 кГц ± QRM и
с 20 до 22 МСК на частоте 3660 кГц ± QRM. 73!
МШ)
мйшашй
НВ и ВИВ
Международное радиолюбительское издание
International amateur radio publication
Ежемесячным массовый журнал
N 5(32). Издается с июля 1995 г.
Главный редактор
Валентин БЕНЗЛРЬ (EL I АЛ)
Редколлегия:
Владимир КУЦЕНКО,
Константин БУДКЕВИЧ (EU1FC),
Игорь ГОНЧАРЕНКО (EU1TT),
Сергей ДРОЗДОВСКИЙ
Отдел экспедирования и рассылки —
Алексей БОРИСЕНКО (RV 3 \Y)
тел/факс (095) 444-76-04,
тел/факс (017) 222-14-34.
Адрес для писем:
220050, г Минск-50, а/я 41.
E-mail: rl@rl.belpak.minsk by
Адрес редакции: 121357, г. Москва,
ул. Артамонова, 18-2-1.
Тел/факс (095) 444-76-04,
тел/факс (017) 222-14-34.
Наши платежные реквизиты.
р/с 40702810100022120172
в АКБ “Межтонэнергобанк”
корр счет 30101810900000000237
БИК 044585237 ИНН 7703155561.
Полу чатель: ООО “НТК ИНФОТЕХ”.
Адрес банка: 107078, Москва,
ул. Садовая-Черногрязская, 6.
За достоверность рекламной и другой пуб-
ликуемой информации несут ответствен-
ное тъ рекламодатели и авторы. Мнение ре-
дакции не всегда совпадает с мнениями
авторов
Журнал зарегистрирован Комитетом РФ
по печати (per. удост. N015430 от
26.08.97r.).
Учредитель ООО ' НТК ИНФОТЕХ".
Дата выхода в свет 17.04.98г.
Формат 60 х 84 1/8. Печать офсетная.
4.5 печ. л. Тираж 2600. Зак. 20.
Цена свободная.
Отпечатано в типографии
ЗАО 'Радиолюбитель"
(220065. г.Минск. Чкалова. 38. кор.2).
Лицензия ЛИ N83 от 18.12.97г.
© Радиолюбитель
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
1111
Клубные новости
ДОСТИЖЕНИЯ КОРОТКОВОЛНОВИКОВ
Редакция журнала "Радиолюбитель. КВ и УКВ” очередной раз подводит итоги достижений коротковолновиков. К
моменту выхода из печати февральского номера мы получили большое количество новых заявок. Поэтому еще раз
публикуем итоговую таблицу.
Как видно, в таблице произошли значительные изменения — лидером стал UN2O.
Вниманию всех участников анкеты Просьба откорректировать свои данные с учетом только существующих на
данный момент стран (328, последнее изменение — исключение из списка DXCC ST0), а также указать общее количе-
ство подтвержденных стран.
Позывной Act/All 1.8 3.5 7 10 14 18 21 24 28 AU
UN2O 325/355 118 238 284 233 315 261 307 232 296
UA0MF 328/343 111 255 303 222 341 226 325 158 293 2234
RA3DX /31 124 213 281 241 308 247 304 219 271 2208
UY0IM 80 241 290 207 341 208 316 141 289
UR7GG 131 175 236 182 322 198 285 149 284 1962
UR7GW 101 183 273 176 249 184 291 155 269 192
UA3FT 114 165 217 НО 325 109 302 65 247 1901
UA3DRB 327/333 69 176 204 - 315 210 302 175 269 1720
UT5HP 87 161 250 107 327 135 286 85 250 1688
UX4UA 327 147 190 227 102 303 117 255 116 211
ES1RA 315 133 185 220 99 295 162 231 78 232
US7MM 97 169 217 95 298 133 273 111 238 1631
UA0AZ 322/342 78 153 249 102 315 113 249 19 241 1519
ES4MM 307 80 160 222 131 263 114 269 44 226 1509
RV9WB 284/288 84 131 215 187 230 171 237 86 162 1504
UT7WZA 328/339 189 250 - 339 - 325 - 307 1493
EU6MM 317/319 116 150 227 105 111 269 2 255 1490
UY5EG 327/337 82 173 237 54 324 43 293 22 259 1487
UA4FWD 328/355 96 194 259 - 336 - 314 - 284 1483
UY5EG 80 167 234 50 324 39 293 19 259 1465
UY8LL 92 136 197 92 233 124 239 69 191 1373
UX4UM 3/325 57 188 257 1 308 5 280 2 244 1342
UA9FAR 321/328 12: 192 248 1 306 5 225 - 230 1329
UA9WZ 309/314 79 176 234 105 288 43 213 182 1327
EU7SA 300/304 31 168 225 149 249 130 19z 49 12/ 1322
RW3RN 271/277 52 138 204 100 244 151 220 64 149 1322
US0GA 316/318 179 245 101 252 126 200 58 119 1309
EU1AA 82 130 151 93 284 НО 198 72 170 1290
RV3LS 96 143 216 42 247 59 261 25 169 1258
UA9MR 322 112 13^ 179 - 298 - 267 - 244 1235
UY5ZZ 299/305 94 213 164 60 249 37 214 30 170 1231
EU7SA 24 157 207 115 228 116 183 45 124 1199
UX2MF 281 70 137 196 96 246 87 208 31 124 1195
UR4QWW 75 104 217 - 280 - 271 - 219 1166
EU1DX 319 63 138 222 - 244 - 257 - 212 1136
UA6MF 286/288 119 215 86 248 79 176 34 84 1079
UU2JA 77 142 208 - 247 - 229 - 16^ 1068
UA6XT 61 112 131 51 252 78 159 41 169 1054
UA3RT 288/291 11 135 229 - 261 2 225 - 12: 985
UR8RF 259/262 55 127 168 21 206 - 173 - 136 886
2
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
•III
Клубные новости
Позывной Act/All 1.8 3.5 7 10 14 18 21 24 28 АП
UR8RF 259/262 55 12: 168 21 206 - 173 - 136 886
RV9CHB 11 81 121 - 224 - 204 - 181 822
RZ6LB 269/273 - 112 164 - 186 - 198 - 156 816
UN7JX 291/294 23 142 63 31 230 16 169 1 131 806
UA2FT 65 79 42 136 12$ 105 107 70 41 774
UN6T 298/306 6 132 157 18 176 8 142 9 119 767
U5MZ 54 75 92 50 175 21 130 - 15: 749
EU6AA 79 96 118 47 174 - 89 - 82 685
UA6LU 279/283 5 57 97 2 241 10 105 6 157 680
EU4AA 235 56 96 125 10 196 12 103 - 81 679
EU1TT 194 54 92 107 52 118 67 74 25 43 632
ER3ED 34 44 60 37 91 61 134 32 109 602
UT4EK 202 - 81 98 55 142 37 100 17 66 596
UA6LP 190/193 19 60 107 16 147 31 99 3 80 562
SWL
UАЗ-147-122 319/326 116 241 266 144 313 181 272 167 251 1951
UA3-142-344 328/341 107 174 219 113 312 138 293 112 287 1755
US-I-666 327/337 55 222 261 85 336 13: 249 69 242 1651
UA3-155-75 92 160 211 39 298 39 266 24 214 1326
UA3-155-28 76 115 173 28 216 43 201 1 142 1009
EU6-007 56 105 154 44 252 6 151 12 121
EU6-001 84 102 129 204 - 166 - 97 821
UA1-136-644 249/251 24 84 121 39 210 56 79 - 39 657
Редакция продолжает собирать данные о достижениях радиоспортсменов в области CFM стран по списку DXCC
Тем, кто хочет опубликовать свои достижения, необходимо заполнить анкету по прилагаемой форме и прислать
ее в редакцию
Прилагаемая форма является условной. Результаты будут подводиться по всем девяти диапазонам и по каждому
диапазону в отдельности. Следующие результаты будут опубликованы в сентябрьском номере журнала.
Позывной
Activ/All Country Диапазоны, МГц АН
1,8 3,5 7 10 14 18 21 24 28
WKD
CFM
73! EU1FC.
ЮБИЛЕЙ КЛУБА “ДАЛЬНИЕ СТРАНЫ”
Минскому радиоклубу “Дальние
страны" исполнилось 35 лет. Клуб
был основан в 1963 г. известным ко-
ротковолновиком Я.И Акселем
(UC2BF). Сейчас клуб возглавляет его
воспитанник — А. Зинкевич (EU1AZ)
Позывные коллективной радиостанции
клуба LC2KAN. LK2AAB, UC1AWB,
EVV1VN В известны многим коротковол-
новикам. В стенах клуба выросло нс
одно поколение ребят. В 1998 г. в честь
празднования юбилея клуба коллек-
тивной радиостанции выдан специаль-
ный позывной — EVV35VVB. Учрежде-
ны два диплома — "Дальние страны”
и ‘ EU-DX-10", условия которых будут
опубликованы в следующем номере
журнала.
Журнал “Радиолюбитель. КВ и
УКВ' поздравляет клуб “Дальние
страны” с юбилеем. 73!
3
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
1111
Дипломы
ДИПЛОМНАЯ ПРОГРАММА CQ WAZ
Дипломная программа WAZ “Ра-
ботал со всеми зонами" была учреж-
дена задолго до создания журнала
“CQ ' Первоначальным спонсором
этой программы был журнал R/9.
который издавался под руковод-
ством К.V R Lansingh (W6QX) Пра-
вила и положения диплома WAZ
были опубликованы в первый раз в
ноябрьском номере журнала R/9 в
1934 г. В это время диплом называл-
ся R/9 DX Zones of the World.
Охотникам за DX-станциямп тре-
бовалось что-то более сложное в вы-
полнении и достижении Было пред-
принято несколько попыток опреде-
лить полный список стран (террито-
рий), но в 1934 году ни списка DXCC,
ни диплома CQDX еще не существо-
вало. В надежде стимулировать ин-
терес к достижению более высоких
целей был учрежден диплом WAZ.
Диплом WAZ отличался большей
сложностью выполнения условий по
сравнению с дипломом WAC.
Самый первый образец карты
WAZ составил Mark М. Bowelle
(W4CXY). Карта R/9 DX Zones of the
World 1934 года, за исключением гра-
ниц зон 17, 18, 19 и 25, не очень отли-
чалась от современной карты CQ
WAZ.
Предположительно, границы ра-
диолюбительских зон были располо-
жены с учетом топографии, списка
префиксов и других факторов. Как
было позже замечено в одной из ста-
тей журнала R/9, границы зон 17, 18,
19 и 22 были проведены неверно,
вследствие чего впоследствии были
внесены некоторые изменения.
В январе 1936 г. журнал R/9 купил
журнал “Radio" и начал его издание
в южной Калифорнии.
В феврале 1936 г. журнал “Radio"
учредил диплом WAZ и опубликовал
его Положение. Карта WAZ была
аналогична карте, напечатанной в
ноябре 1934 в журнале R/9. Она но-
сила имя Mr Bowelle и содержала те
же ошибки. В то время она называ-
лась “Radio Magazine's DX Zones of
the World”
Снова карту WAZ напечатали в
январе 1939 г. Она имела некоторые
погрешности, так как никто всерьез
ею не занимался. Первым, кто выпол-
нил условия диплома WAZ в марте
1937 г., был ON4AU. За ним следо-
вали G2ZQ, W3EVT и J5CC Диплом
W3EVT из-за некоторых неточностей
был впоследствии аннулирован С
тех пор как проведение радиосвязей
между американскими станциями и
большинством станций других госу-
дарств во время I мировой войны
было запрещено, выдача диплома
WAZ в 1941 г. была приостановлена.
Появившийся журнал CQ в 1947 г.,
возобновил программу WAZ Пер-
вым. кто выполнил условия диплома
WAZ после войны, в сентябре 1947 г.
был Ben Stevenson (W2BXA). В том же
месяце к нему присоединился W6VFR
Первыми десятью обладателями
диплома были W2BXA, W6VFR,
W6PED, W6SAI, W61TA, W6MJB,
W6SA, ZS2X, W6LEE, W8HGW
Самые большие изменения на кар-
те WAZ были сделаны в 1970 г., ког-
да любительские станции UA0 на
Южно-Сахалинских и Курильских
островах отошли из зоны 25 в зону
19. В начале 1980 г., когда китайские
станции стали активно работать в
эфире, были скорректированы грани-
цы зон 23 и 24.
ОСНОВНЫЕ ПОЛОЖЕНИЯ
ДИПЛОМА
Сейчас диплом WAZ присуждает-
ся за проведение двусторонних люби-
тельских радиосвязей с определен-
ным количеством CQ зон во всем
мире. Заявка составляется на основа-
нии полученных QSL-карточек, кото-
рые в большинстве случаев подлежат
проверке уполномоченными на это
лицами или же высылаются по почте
WAZ Award Manager: Jim Dionne
(K1MEM), 31 De Marco Road,
Sudbury, MA 01776.
Многие DX клубы в США и Кана-
де. а также большинство нацио-
нальных радиолюбительских органи-
зации уполномочены осуществлять
проверку QSL-карточек. В случае,
если возникают сомнения, следует
проконсультироваться у менеджера
диплома WAZ. На диплом WAZ зас-
читываются радиосвязи, проведен-
ные любым видом излучения начиная
с ноября 1945 г.
1. Официальная карта CQ WAZ и
составленный список зон WAZ ис-
пользуются для определения радио-
любительской зоны, в которой нахо-
дится станция.
2. К QSL-карточкам прилагается
CQ-бланк формы 1479 с указанием
всех заявленных зон, включая дату,
время, диапазон, вид излучения. В
заявке указываются имя соискателя,
позывной и полный почтовый адрес
Соискатель в заявке должен четко
указать категорию диплома. Базовый
диплом WAZ выдается для опреде-
ленного вида излучения — только
SSB или только CW. Заявка может
быть выполнена на бланке, заполнен-
ном от руки, с условием указания
всех данных всех связей.
3. Все радиосвязи должны быть
проведены с лицензированными на-
земными любительскими радиостан-
циями в пределах радиолюбительс-
ких диапазонов. Радиосвязи, прове-
денные с воздушными и морскими
любительскими радиостанциями, на
диплом WAZ не засчитываются. Спе-
циальные наклейки выдаются за ра-
боту передвижных станций и за вы-
полнение условий диплома QRP-
мощностью, с условием подтвержде-
ния всех установленных радиосвязей.
4. Радиосвязи должны быть прове-
дены с территории одной страны по
списку DXCC. Рекомендуется четко
указывать номер зоны на каждой
QSL-карточке.
В случае, если в заявке соискатель
указывает несколько своих позывных,
необходимо представить доказатель-
ства наличия данных позывных в мо-
мент проведения радиосвязей.
5. Любые искажения или исправ-
ления на QSL-карточках могут слу-
жить причиной дисквалификации
соискателя WAZ-мснсджер вправе
4
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
L________
Illi
Дипломы
востребовать у соискателя любые
подтверждения радиосвязей. Соис-
катель должен придерживаться ре-
шений WAZ-менеджсра и диплом-
ного комитета CQ.
6. К заявке прилагается необходи-
мая сумма (подписчики журнала
“CQ” высылают наклейку от после-
днего полученного журнала и
4 USD, все остальные (не подписчи-
ки) — 10 USD) и конверт с обратным
адресом (SASE), плюс необходимую
сумму или купоны IRC для возвра-
та проверенных QSL-карточек воз-
душным или сухопутным путем.
7. В дополнение к основному дип-
лому высылаются специальные на-
клейки за проведение двусторонних
радиосвязей различными видами из-
лучения — AM, SSB, CW
8. В любое время первоначальная
заявка может использоваться как за-
явка на специальную наклейку или
другой диплом, К новой заявке при-
лагаются недостающие подтвержде-
ния, необходимые для получения спе-
циальной наклейки. При этом высы-
лается копия первоначальной заявки,
заверенной WAZ-менеджсром
9. Решения, вынесенные диплом-
ным комитетом CQ DX, окончатель-
ны и обжалованию не подлежат.
10. После проверки QSL-карточек
уполномоченными лицами, заявка па
диплом высылается в адрес WAZ-
менеджера.
Если соискатель претендует на дип-
лом 160 WAZ или же на 5 Band WAZ,
все QSL-карточки проверяются лич-
но WAZ-менеджером.
Фотокопии полученных QSL-кар-
точек не принимаются.
11. Радиолюбительские карты
WAZ и бланки заявок можно приоб-
рести у WAZ-менеджсра. Для этого
необходимо выслать конверт с обрат-
ным адресом и 1 USD DX-станции
высылают наклейку с обратным ад-
ресом и 2 IRC
Single Band WAZ
Диплом выдается за проведение
двусторонних радиосвязей с 40 зона-
ми всего мира на одном из пяти диа-
пазонов: 80, 40, 20, 15, 10 м.
Радиосвязи на диплом засчитыва-
ются начиная с 1 января 1973 года.
Диплом Single Band WAZ присужда-
ется за работу определенным видом
излучения — только SSB или толь-
ко CW.
5 Band WAZ
Лица, выполнившие все условия и
представившие подтверждение рабо-
ты с 40 зонами на диапазонах 80, 40.
20, 15 и 10 метров, претендуют на по-
лучение специального сертификата.
Соискатель для получения диплома
5 Band WAZ должен обладать дип-
ломом WAZ хотя бы на одном диа-
пазоне. На диплом 5 Band WAZ зас-
читываются радиосвязи, проведен-
ные CW. SSB, RTTY или другими
видами излучения только в общем
зачете (MIXED).
Отдельные дипломы за определен-
ные виды излучения не выдаются. Зас-
читываются радиосвязи, проведенные
с 1 января 1979 года. Заявку на полу-
чение 5 Band WAZ составляют на ос-
новании QSL-карточек, которые
были проверены WAZ-менеджером, и
пункт 5 в этом случае строго соблю-
дается. В конце заявки указывается
общее количество радиолюбительс-
ких зон мира (всего 150), с которыми
проведены связи, на пяти диапазонах.
Соискатели должны расположить ра-
диосвязи на отдельном листе для каж-
дого диапазона. Придерживайтесь
пункта 6 в отношении стоимости и
пересылки Сработав с 200 зонами,
соискатель претендует на золотую
наклейку на основной диплом, и в оз-
наменование этого достижения полу-
чает возможность приобрести специ-
альную доску ручной работы.
Все заявки высылаются WAZ-ме-
неджеру.
WARC Bands WAZ
Учрежденный 1 января 1991 г., дип-
лом Single Band WAZ присуждается
за проведение двусторонних радио-
связей со 40 радиолюбительскими зо-
нами мира на одном из WARC-диа-
пазонов — 30, 17 и 12 метров (за каж-
дый диапазон диплом выдается от-
дельно). Диплом WARC Bands WAZ
присуждается за работу любыми ви-
дами излучения — MIXED; SSB. CW
или RTTY. Радиосвязи могут быть
установлены только в тех случаях.
если работе! на этих диапазонах дан-
ными видами излучения разрешена в
радиолюбительской лицензии соис-
кателя.
RTTY WAZ
Специальный диплом WAZ выда-
ется за установление двусторонних
любительских радиосвязей с 40 ра-
диолюбительскими зонами мира в
режиме RTTY Заявку на получение
диплома RTTY WAZ составляют на
основании QSL-карточек, подтверж-
дающих проведение радиосвязей с 15
ноября 1945 года и позже. Специаль-
ная наклейка RTTY WAZ выдается
за работу на одном диапазоне. Для
получения наклейки за работу на ди-
апазонах 80, 40, 20.15 или 10 метрах
на QSL-карточках должна быть чет-
ко указана дата проведения радио-
связи с 1 января 1973 г. и позже.
160 Meter WAZ
Для получения диплома 160 Meter
WAZ соискателю требуется предос-
тавить WAZ-мснеджеру QSL-карточ-
ки, подтверждающие работу по край-
ней мере с 30 зонами. Все QSL-кар-
точки должны быть датированы, на-
чиная с 1 января 1975 г. К заявке при-
лагается 5 USD Диплом 160 Meter
WAZ выдается только за работу сме-
шанными видами излучения. Специ-
альные наклейки выдаются за рабо-
ту с 35, 36, 37, 38, 39 и 40 зонами. Сто-
имость каждой наклейки — 2 USD.
Satellite WAZ
Диплом Satellite WAZ присуждает-
ся за работу с любительскими радио-
станциями 40 CQ-зон через любые
любительские спутники. Диплом вы-
дается только за MIXED.
Все QSL-карточки должны быть
датированы 1 января 1989 г. и позже.
СПИСОК ЗОН ДЛЯ ДИПЛОМА
VVAZ
Zone 1.
Northwestern Zone of North
America: KL7, VY1/VE8 Yukon, the
Northwest Territories западнее 102°
(включая острова Victoria, Banks,
Melville, Prince Patrick).
Zone 2.
Northeastern Zone of North America:
5
Радиолюбитель. KB и УКВ 5/98
Illi*
KB и УКВ
•Illi
. •• • • • • • •••• •♦••••: • •
Дипломы
V02 Labrador, часть VE2 Quebec се-
вернее 50-й параллели, VE8
Northwest Territories восточнее 102°
(включая острова King Christian,
King William, Prinse of Wales,
Somerset, Bathurst, Devon, Ellesmere,
Baffin, включая Melville and
Peninsulas, включая Akimiski Island).
Zone 3.
Western Zone of North America:
VE7, W8 и W7 штаты Arizona, Idaho,
Nevada, Oregon, Utah и Washington,
Zone 4.
Central Zone of North America: VE3,
VE4, V5, VE6, VE8 Akimiski Island,
and W7 штаты Montana и Wyoming.
WO, W9, W8 (исключая West Virginia),
W5 и W4 штаты Alabama, Tennessee
и Kentucky.
Zone 5.
Eastern Zone of North America:
4U1UN, CY9, CYO. FP, VE1/VY2,
VO1, часть VE2 Quebec южнее 50-й
параллели, VP9, Wl, W2, W3. и W4
штаты Florida, Georgia, South
Carolina, North Carolina, Virginia и
W8 штат West Virginia.
Zone 6.
Southern Zone of North America:
XE/XF, XF4 (Revilla Gigedo).
Zone 7.
Central American Zone: FO
(Clipperton), HKO (San Andres), HP,
HR, TG, TI, TI9, V3, YN, и YS.
Zone 8.
West Indies Zone: C6, CO, FG, FJ,
FM, FS, HH, HL, J3, J6, J7, J8, KG4
(Guantanamo), KPI, KP2, KP4, KP5, PJ
(Sabe St.Maarten, St.Eustatius), V2, V4,
VP2, VP5, YVO (Aves Is.), ZF, 6Y и 8P.
Zone 9.
Northern Zone of South America:
FY, HK, HKO (Malpelo), P4, PJ
(Bonaire. Curacao), PZ, YV, 8R и 9Y.
Zone 10.
Western Zone of South America: CP,
НС, HC8 и OA.
Zone 11.
Central Zone of South America: PY,
PYO и ZP.
Zone 12.
Southwest Zone of South America:
3Y (Peter I), CE, CEO (Easter Is., Juan
Fernandez Is., San Felix Is.), некото-
рые антарктические станции.
Zone 13.
Southeast Zone of South America:
CX, LU, VP8 Islands, некоторые ан-
тарктические станции.
Zone 14.
Western Zone of Europe: C3, CT, CU,
DL, EA, EA6, El, F, G, GD. GI, GJ,
GM, GU, GW, НВ, HBO, LA, LX, ON,
OY, OZ, PA, SM, ZB, ЗА и 4U1ITU.
Zone 15.
Central European Zone: ES (UR), HA,
HV, I, ISO, LY (UP), OE, OH, OHO, OJO,
OK, OM, S5, SP, T7, T9, TK, UA2, YL
(UQ), YU, ZA, 1A0. Z3, 9A, 9H.
Zone 16.
Eastern Zone of Europe: UA1, UA3,
UA4, UA6, UA9 (S, W), UR-UZ (UB),
EU-EW (UC), ER (UO) и RIM
(M.V.Island).
Zone 17.
Western Zone of Siberia: UA9 (A, C,
F, G, J, K, L, M, Q, X) и EZ (UH). UK
(UI), EY (UJ), UN-UQ (UL), EX (UM).
Zone 18.
Central Siberian Zone: UA8 (T, V),
UA9 (H. O, U, V. Y. Z) и UAO (A, B.
H, S. U, W).
Zone 19.
Eastern Siberian Zone: UAO (C, D,
F, I, J, K, L, Q, X, Z).
Zone 20.
Balkan Zone: JY, LZ, OD. SV, TA,
YK, YO, ZC4, 4X и 5В.
Zone 21.
Southwestern Zone of Asia: A4, A6,
A7, A9, АР, EP, HZ, 4J (UD), 4L (UF),
EK (UG), YA, YL 4W, 70 и 9K.
Zone 22.
Southern Zone of Asia: A5, S2, VU,
VU (Laccadive Is.). 4S, 8Q и 9N.
Zone 23.
Central Zone of Asia: JT, UAOY,
BY3G-L, BY9A-L, BY9T-Z и BYO.
Zone 24.
Eastern Zone of Asia: BV, BY1, BY2,
BY3A-F, BY3M-S, BY3T-Z, BY4, BY5,
BY6, BY7, BY8, BY9M-S, VS6 и XX.
Zone 25.
Japanese Zone: HL и JA.
Zone 26.
Southeastern Zone of Asia: HS, VU
(Andaman and Nicobar Islands), XV,
XU, XW, XZ и IS (Spratly Islands).
Zone 27.
Philippine Zone: DU (Philippines),
JD1 (Minami Torishima), JD1
(Ogasawara). KC6 (Republic of Belau),
KH2 (Guam), KHO (Marianas Is.), V6
(Fed.States of Microbesia).
Zone 28.
Indonesian Zone: H4, P2, V8, YB,
9M и 9V.
Zone 29.
Western Zone of Australia: VK6,
VK8, VK9X (Christmas Is.), VK9Y
(Cocos-Keeling Is.) и некоторые ан-
тарктические станции.
Zone 30.
Eastern Zone of Australia: VK1,
VK5, VK7, VK9L (Lord Howe Is.),
VK9 (Willis Is.), VK9 (Mcllish Reef),
VKO (Macquarie Is.) и некоторые ан-
тарктические станции.
Zone 31.
Central Pacific Zone: C2, FO
(Marquises). KH1, KH3. KH4, KH5,
KH6, KH7, KH9, T2, T3, V7 и ZK3.
Zone 32.
New Zeland Zone: A3, FK, FO
(except Marquises and Clipperton).
FW, KH8, VK9 (Norfolk Is.). VR6, YJ.
ZK1. ZK2, ZL, 3D2. 5W и некоторые
антарктические станции.
Zone 33.
Northwestern Zone of Africa: CN,
СТЗ, EA8, EA9, IG9, IH9 (Pantelleria),
SO, 3V и 7X.
Zone 34.
Northeaster Zone of Africa: ST, STO,
SU и 5A.
Zone 35.
Central Zone of Africa: C5, D4, EL,
J5, TU, TY, TZ, XT, 3X, 5N. 5T. 5U,
5V, 6W, 9G и 9L.
Zone 36.
Equatorial of Africa: D2, TJ, TL. TN,
S9, TR. TT. ZD7. ZD8. 3C, 9J. 9Q, 9U
и 9X.
Zone 37.
Eastern Zone of Africa: C9. ET, E3,
J2, T5, 5H, 5X, 5Z и 7Q.
Zone 38.
South African Zone: A2, ZD9, Z2,
ZS1-9, 3DA0, 3Y (Bouvet Is.), 7P и не-
которые антарктические станции.
Zone 39.
Madagascar Zone: D6. FT-W, FT-X,
FT-Z, FH, FR, S7, VKO (Heard Is.),
VQ9, 3B6/7, 3B8, 3B9, 5R8 и некото-
рые антарктические станции.
Zone 40.
North Atlantic Zone: JW, JX, OX,
TF и RIF (Franz Josef Land).
Благодарим за предоставленную
информацию А Чеснокова (UA3AB)
Перевод А.Анифера (EW1NY).
6
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
>1111
Дипломы
ДИПЛОМЫ КЛУБА “КРИСТАЛЛ”
ARCK
Для получения диплома необходимо провести набрать
30 очков за связи с членами клуба “Кристалл’’.
Связь с коллективной радиостанцией RK0UVVC дает
3 очка, с членами Совета клуба UAOUAG, UA0UBX,
UA0UCC — по 2 очка, с остальными членами клуба —
1 очко.
Список членов “ARCK” по состоянию на 01.01.98 г. —
RKOUVVC, RK3DU, RX9DA, RA0A1V, RAOUV, RA0JD,
RAOUCD, RK9UM, RWOJB, RWOJT, UAOUAG, U A0UAH,
UAOUBA, UAOUBX, UAOUDG, UAOUCC, UA0UCP,
UAOUCX, UAOUV, UAOQGQ, UAOJJ, UA0UBT.
Повторные QSO разрешаются на различных диапазо-
нах. Для радиолюбителей Европейской части России и
стран СНГ очки удваиваются.
Засчитываются QSO на всех любительских диапазонах
независимо от вида излучения начиная с 01.01.98 г.
Оплата диплома — 10 рублей.
ВЛАДИМИР
ВЫСОЦКИЙ
Диплом учрежден радиоклубом "Кристалл" в память
о замечательном русском поэте, артисте, композиторе,
барде в связи с его 60-летием.
Для получения диплома необходимо набрать в 1998 году
60 очков, в 1999 году — 61 очко и т.д. Засчитываются свя-
зи с 25.01.88 г. — со дня 50-летия В.С.Высоцкого.
Обязательными являются связи со следующими горо-
дами, территориями, республиками и странами:
- Москва (засчитывается до 10 QSO) — город, где ро-
дился, жил, работал и похоронен В.Высоцкий — дают по
1 очку;
- города С.-Петербург, Иркутск, Тольятти, Сочи, На-
ходка (Приморского края), Бодайбо и Нижнеудинск (Ир-
кутской обл.), Красноярск, Одесса, Киев, Самарканд,
Париж (засчитывается по 1 QSO) —дают по 1 очку;
- города Мэзон-Лафитт (Франция) и Эберсвальде (Гер-
мания), (засчитывается по 1 QSO) — дают по 5 очков;
- с областями Оренбургской, Магаданской, Тюменской,
Чукотской (по 1 QSO) — дают по 1 очку;
- со странами Белоруссия, Грузия, Украина, Азербайд-
жан, Армения, Германия, Болгария, Венгрия, Польша,
США, Италия, Мексика, Канада, Гавайские острова,
Испания, Англия (по 1 QSO) — дают по 1 очку.
В заявке из вышеперечисленного списка обязательных
QSO должно быть не менее 25 городов, территорий и
стран.
Связь с островами Таити и Малый Высоцкий дает по
10 очков и идет в зачет независимо от даты получения
QSL, которую необходимо приложить к заявке.
Одна связь с радиолюбителем, работающим с теплохо-
да “Владимир Высоцкий”, дает 25 очков независимо от
даты проведения QSO QSL прилагается к заявке.
Радиосвязи с членами клуба “Кристалл”, учредителя-
ми диплома, засчитываются на различных диапазонах
и дают по 1 очку. Также необходима QSO с коллектив-
ной радиостанцией радиоклуба RKOUVVC, которая дает
3 очка.
Наблюдателям диплом выдается на анлогичных ус-
ловиях. Заявка составляется на основании полученных
QSL и заверяется подписями двух радиолюбителей.
QSL, кроме вышеперечисленных, с заявкой не высы-
лаются.
Оплата диплома — 12 рублей.
Ветеранам ВОВ и школьникам до 16 лет диплом выда-
ется бесплатно. Им достаточно приложить к заявке мар-
ки на сумму, обеспечивающую доставку диплома в адрес
соискателя
Радиолюбителям IV категории очки за 1 QSO утраива-
ются, и обязательных QSO нет.
Диплом выдается иностранным радиолюбителям на тех
же условиях Оплата для них — IRC на сумму 3 USD
КРАСНОКАМЕНСК-ЗО
Диплом выдастся радиоклубом “Кристалл” в связи с
30-летисм г.Краснокаменска.
Для получения диплома необходимо в течение 1998 года
набрать 30 очков за связи с радиолюбителями г.Красно-
каменска и Читинской области.
За связь с коллективной радиостанцией RKOL’VVC на-
числяется 5 очков, с радиолюбителями г.Краснокамен-
ска-членамп клуба “Кристалл” RAOUCD, RA0UD,
RAOUV, UAOUAG, UA0UBX, UA0UCC, UAOUBA,
UA0UDG, UA0UCP, UAOUCX, UAOUV, UA0UAH —
3 очка. За связи с бывшими активными радиолюбителя-
ми г.Краснокаменска RK3DU (ex UA0UDT), RW0JB
(ex UA0UB), UA0UG (ex UAOUAG), RX9DA (ex UA0UAU)
— 3 очка. QSO с остальными радиостанциями г.Красно-
каменска и Читинской области дают по 1 очку
Повторные связи разрешаются на различных диапазо-
нах, а для радиолюбителей европейской части России и
стран СНГ очки удваиваются. Повторные QSO разреша-
ются другим видом работы.
Радиолюбителям г.Краснокаменска, а также бывшим
радиолюбителям города диплом выдастся бесплатно в том
случае, если их позывной встречается в двадцати заявках.
Для радиолюбителей IV категории очки удваиваются.
Повторные связи разрешаются другим видом работы.
Наблюдателям диплом выдается на аналогичных усло-
виях.
Оплата диплома — 10 рублей.
Заявки на все дипломы в виде выписки из аппаратного
журнала и оплату высылать по адресу: 674665, Читинс-
кая обл., г.Краснокамснск-4, а/я 144, Полковников) Ни-
колаю Борисовичу.
• а 7 . U
Радиолюбитель. КВ и УКВ 5/98
lllll
KB и УКВ
Illi
Соревнования
PA ЗДЕЛ ВЕДЕТ RUSSIAN CONTEST CLUB
КАЛЕНДАРЬ
СОРЕВНОВАНИЙ ИЮНЬ 1998 г.
Date Time Mode Contest
06-07 15-15 CW IARU REGION 1 FIELD DAY
13 00-24 SSB PORTUGAL DAY CONTEST
13-14 00-24 RTTY ANARTSWW RTTY CONTEST
13-14 12-12 SSB TOEC W W GRID CONTEST
13-14 12-18 CW WW SOUTH AMERICA CONTEST
13-14 12-12 SSB CERV ANTES CONTEST
13 12.30-14 30 SSB ASIA PACIFIC SPRINT
20-21 00 24 CW ALL ASIAN DX CONTEST
20 18-24 SSB KID'S DAY OPERATING EVENT
20-21 21-01 CW RSGB SUMMER 1.8 MHZ CONTEST
27-28 12-12 CW SP QRP CONTEST
27-28 14-14 CW MARCONI MEMORIAL
27-28 18-21 ИЮЛЬ 1998 CW/SSB Г. ARRL FIELD DAY
01 00-24 CW/SSB RAC CANADA DAY CONTEST
04-05 23-03 CW FOURTH OF JULY CW SPRINT
04-05 00-24 SSB VENEZUELA DX CONTEST
04-05 15-15 CW' ORIGINAL QRP CONTEST
05 05-13 CW/SSB DIE CONTEST
05 11-17 DIGITAL DARC CONTEST «CORONA»
11-12 12-12 CW/SSB IARU I IF CHAMPIONSHIP
12 2 периода CW RSGB LOW POWER FIELD DAV
12 20-24 CW QRP ARCI SU MMER HOMEBREW SPRINT
18-19 00-24 CW SEANET CONTEST
18 05.00-23.30CW/SSB SOUTH PACIFIC 160 M CONTEST
18-19 15-15 CW AGCW-DL QRP SUMMER CONTEST
18-19 18-06 RTTY NORTH AMERICA QSO P ARTY
19 00-24 CW/SSB COLOMBI AN INDEPENDENCE DAY CONTFST
25-26 00-24 CW VENEZUELA DX CONTEST
25-26 00-24 RTTY RUSSIAN RTTY WW CONTEST
25-26 12-12 CW/SSB IOTA CONTEST
RAC CANADA DAY
Время проведения: 1.07.98, 00.00 .24.00 UTC
Диапазоны, МГц: 1,8... 144
Виды излучения: CW и Phone.
Зачетные подгруппы:
Single Ор/Multi Band;
Single Ор/Multi Band — Low Power (<100 W Output);
Single Ор/Single Band;
Multi Op.
Очки:
- за каждое QSO c VE — 10 очков;
- за каждое QSO с официальными RAC станциями —
20 очков;
- за каждое QSO с другими станциями — 2 очка
Контрольные номера: VE-станции передают RST и обо-
значение провинции (всего 12), остальные станции — RST
и порядковый номер QSO
Множитель: каждая канадская провинция и террито-
рия на каждом диапазоне каждым видом излучения.
Отчет высылать по адресу RAC, 720 Belfast Rd. #217,
Ottawa ON, KG 0Z5, Canada.
IARU HF WORLD
CHAMPIONSHIP
Время проведения: 1 1 07.98, 12 00 UTC ..12.07.98,
12.00 UTC.
Диапазоны, МГц: 1,8; 3,5; 7; 14; 21; 28.
Виды излучения: CW, SSB, MIX
Зачетные подгруппы:
Single Op — SSB;
Single Op — CW;
Single Op — MIX;
Multi Ор/Single TX — MIX;
Multi Ор/Multi TX — MIX (только HQ — штаб-квар-
тиры национальных организаций).
Контрольные номера: RS(T) плюс номер зоны ITU.
Очки:
- каждое QSO со своей зоной и любой HQ станцией даст
1 очко;
- каждое QSO с EU зоной — 3 очка,
- каждое QSO с DX зоной — 5 очков.
Множитель: зоны ITU и HQ-станции на каждом диа-
пазоне.
Отчет, составленный по диапазонам, высылать по адресу;
IARU HQ, P.O.Box 310905, Newington, СТ 06131 —0905, USA.
Адрес для отсылки через Internet: <contest(n arrl.org>.
COLOMBIAN
INDEPENDENCE DAY
CONTEST
Время проведения: 19 07.98, 00.00...24.00 UTC
Диапазоны, МГц: 3,5; 7; 14; 21; 28.
Виды излучения: CW, SSB, RTTY
Зачетные подгруппы:
А — Single Ор/Single Band;
В — Single Ор/Multi Band
C — Multi Ор/Single TX;
D — Multi Ор/Multi TX
В категории D все передатчики должны находиться в
круге с радиусом 500 метров.
Контрольные номера: RS(T) плюс порядковый номер QSO
Очки:
- за каждое QSO со своей страной — 0 очков;
- за каждое QSO со своим континентом — 1 очко;
- за каждое QSO с DX — 3 очка;
- за каждое QSO с НК-станцией — 5 очков.
Множитель: страны по DXCC плюс районы Колумбии
(НК1, НК2, 5КЗ HJ4 и т.д.) на каждом диапазоне.
Отчет высылать по адресу: Colombia Independence Day
Contest, P.O.Box 584, Santafe de Bogota, Colombia.
Круглые столы Russian Contest Club про-
водятся по пятницам в 22.00 MSK на часто-
те 3720 кГц. Ведущие — RW3QC и RA9AE.
8
Радиолюбитель. КВ и УКВ 5/98
IIIII
\КВи УКВ
11)1
Соревнования
SEANET WORLD WIDE
DX CONTEST
AGCW DL QRP
SUMMER CONTEST
Время проведения: 18.07.98. 00.00 UTC. .19.07.98,
24.00 UTC
Вид излучения: CW
Диапазоны, МГц: 1,8; 3,5; 7; 14; 21; 28.
Зачетные подгруппы:
Single Op/Single Band;
Single Ор/Multi Band;
Multi Ор/Multi Band.
Контрольные номера: RST плюс порядковый номер Q^O
Засчитываются связи только с SEANET AREA А4, А5,
А6, А7, А9, АР, BV, BY/BZ, DU, ЕР, HL, HS/E21, JA,
JD1. JY, KH2, P29, S21, S79, VK, VS6/VR2, VU, V85, XU,
XV/3W, XW, XX9, YB, ZK, ZL/ZM 3B6/3B7, 3B8, 3B9,
4S7, 4X. 8Q7, 9K2, 9M2, 9M6, 9M8, 9N1, 9V1.
Очки: за каждое QSO с перечисленными выше терри-
ториями — 1 очко.
Множитель: каждая новая территория SEANET SEA
дает 3 очка на каждом диапазоне.
Отчет высылать по адресу: Seanct Contest Manager, Eshee
Razak — 9M2FK, P.O.Box 13, 10700, Penang, Malaysia.
RSGB IOTA CONTEST
Время проведения: 25.07.98, 12.00 UTC...26.07.98,
12 00 UTC
Виды излучения: CW, SSB. MIX.
Диапазоны, МГц: 3,5; 7; 14; 21; 28.
Зачетные подгруппы:
Single Op — CW;
Single Op — SSB,
Single Op — MIX;
Single Op/Limitcd — CW;
Single Op/Limited — SSB;
Single Op/Limited — MIX;
Multi Op/Single TX — MIX
Категория Limited предусматривает работу не более
12 часов на трех различных диапазонах. Перерывы в ра-
боте должны быть не менее 60 минут.
Секции:
- ЮТА-станции;
- не ЮТА-станции;
- SWL
Контрольные номера: RS(T) плюс порядковый номер
QSO Радиостанции, работающие с островов, передают
RS(T) плюс номер* острова по ЮТА.
Очки:
- каждое QSO с ЮТА-станцией — 15 очков;
- каждое QSO с другими станциями, кроме своей стра-
ны — 5 очков;
- каждое QSO со станцией своей страны — 2 очка.
Множитель: сумма групп островов ЮТА на каждом
диапазоне; для смешанного зачета — сумма групп ост-
ровов ЮТА CW плюс SSB на каждом диапазоне.
Отчет направтять по адресу: S. К now les G3UFY, 77 Bensham
Manor Road, Thornton Heath, Surrey, CR77AF, England.
Время проведения: 18.07.98, 15.00 UTC .19.07.98,
15.00 UTC. Для отдыха отведено минимум 9 часов ко-
торые по желанию можно разбить на два периода.
Диапазоны, МГц: 3,5; 7; 14; 21; 28.
Зачетная подгруппа: Single Op.
Контрольные номера: RST/порядковый номер QSO/ка-
тегория. Засчитываются QSO со станциями, работающи-
ми вне соревнований В этом случае необходимо принять
только RST.
Категории:
VLP — Very low power (maximum IW);
QRP — Usual QRP (maximum 5W);
MP — Moderate power (maximum 25W);
QRO — Over 25W.
QSO между QRO-станциями не засчитываются.
Очки:
- каждая QSO со своим контитнентом дает 1 очко;
- каждая QSO с другим контитнентом — 2 очка.
Contest-manager засчитывает 4 очка за каждую QSO с
VLP, QRP или MP-станциями, приславшими отчет.
Множитель: каждая страна по DXCC дает 1 множитель
на диапазоне. Contest-manager засчитывает 2 очка мно-
жителя за каждую страну по DXCC за QSO с VLP, QRP
или MP-станциями, приславшими отчет.
Общий результат: очки за QSO, умноженные на множи-
тель. Окончательный результат подводит contest-manager.
Отчет, выполненный отдельно по диапазонам, не по-
зднее 15 сентябя направлять по адресу: Hartmut Weber,
DJ7ST, Schlesienveg 13, D-38228 Salzgitter, Germany.
RUSSIAN RTTY WW
CONTEST
Время проведения: 25.07.98, 00.00 UTC ..26.07.98,
24.00 UTC
Вид излучения: RTTY.
Диапазоны, МГц: 3,5; 7; 14; 21; 28.
Зачетные подгруппы:
- А — Single Operator/All Band,
• В — Single Operator/Singlc Band;
- C — Multi-Operator/All Band;
' - D — SWL.
Контрольные номера: RST плюс номер зоны CQ Стан-
ции России передают RST и две буквы, идентифицирую-
щие область.
Множитель:
- каждая страна по DXCC на каждом диапазоне;
- каждая область России на каждом диапазоне.
Очки:
- каждая QSO со своим контитнентом дает 5 очков;
- каждая QSO с другим контитнентом — I очко.
Отчет, выполненный отдельно по диапазонам, направ-
лять по адресу: Россия, 432035, Ульяновск, а/я 1200, Ю.Ка-
тюнипу (UA4LCQ).
• - а: 9
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
'till
Соревнования
ИТОГИ ARI INTERNATIONAL DX CONTEST 1997
TOP SCORES
Single Operator CW Single Operator SSB Single Operator RTTY Single Operator Mixed Multi Operator
LY1DS 1198447 UT5UGR 1647893 OH2AG 126190 EA8/OH2BYS 1636986 TS8ZA 5306604
YL8M 1112739 YU1OJ 1634654 OH2GI 114368 YO2DFA 866200 UU5J 3370554
UA6LTI 910280 9J2FR 1486065 SP1MHV 96408 ON7RN 752799 RW6AWT 2442270
YU7CB 861048 9A1AA 1066401 YU7YG 93544 9A3QK 723416 LZ7M 2364532
HA8RH 722130 PP5JR 1007714 UN5PR 78916 EW2WP 679417 LY3MR 1663629
GOLII 642950 RZ4AW 991435 DL4RCK 71954 LZ0L 639044 UR4E 1585194
US1E 636456 LY1FW 988128 SP3BGD 58758 G3XVR 620826 RK9CWW 1452692
UR5QN 635194 S51DX 980155 Z31GX 45175 UT8I 529222 UX6FZZ 1370556
' SP4EAK 599668 UX0HA 595643 YU1BO 42184 F5NBX 525850 EW4XA 946204
UR7QC 565607 UA1OMS 559274 UR5FGW 33516 UA1ANA 448402 OH3NE 900744
РЕЗУЛЬТАТЫ УЧАСТНИКОВ СОРЕВНОВАНИЙ ИЗ СТРАН UA4AHT SO-CW 150 87 50188
СНГ И ПРИБАЛТИКИ (указаны позывно! , зачетная подгруппа. RU4HH SO-CW 122 71 39472
количество QSO. множитель, общий результат). UA3UKQ SO-CW 176 54 24598
4J - Azerbaijan RA3VY SO-CW 75 47 19988
4K9W SO-CW 116 77 45980 RU4WE SO-CW 59 37 5268
4L - Georgia UA3YKG SO-CW 23 20 4320
4L1BR SO-RTTY 91 44 17216 RZ4AW SO-SSB 647 278 991435
ER - Moldova UA1OMS SO-SSB 522 210 559274
ER1OA SO-CW 439 206 410364 RA6ABK SO-SSB 371 184 334846
ER1EA SO-CW 263 135 160218 UA4SKW SO-SSB 308 148 223876
ES - Estonia RA6LVT SO-SSB 148 95 101529
ES QD SO-CW 61 38 19636 RV4LP SO-SSB 283 157 94370
ES1AW SO-MIX 72 49 21144 RV6LOB SO-SSB 152 95 89562
EC - Belarus RU3WT SO-SSB 66 34 15903
EU6AA SO-CW 189 83 51072 RV3LZ SO-SSB 47 34 13844
EW3AC SO-CW 207 68 35662 UA4ANZ SO-RTTY 19 17 1304
EW8DA SO-SSB 66 41 24764 UA1ANA SO-MIX 494 205 448402
EW2WP SO-MIX 571 229 679417 RV6LFE SO-MIX 374 181 343416
EW2AO SO-MIX 173 106 111774 RU4HY SO-MIX 387 137 131485
EW6DI SO-MIX 82 61 17226 UA4LU SO-MIX 152 89 55054
EW4XA MU-OP 780 263 946204 UA4LBQ SO-MIX 90 54 40696
EZ - Turkmenistan RX3QAM SO-MIX 88 46 17648
EZ8BO SO-CW 40 16 1452 RW6AWT MU-OP 1316 360 2442270
LY - Lithuania RZ1AWO MU-OP 623 242 770264
LY1DS SO-CW 893 339 1198447 RK3UWA MU-OP 674 233 677039
LY1DD SO-CW 493 216 477732 RZ4AYT MU-OP 663 225 567870
LY2PAQ SO-CW 316 158 244868 RZ3EC SWL 680 306 1123020
LY1FM SO-CW 206 114 113441 UA1-143-1 SWL 574 225 600525
LY1FW SO-SSB 728 282 988128 UA3-147-505 SWL 189 120 138960
LY1DT SO-SSB 281 155 232111 UA1-169-131 2 SWL 226 125 126500
LY2BI SO-SSB 118 76 67714 UA9 - Asiatic Russia
LY2TZ SO-SSB 141 76 52228 RV9CX SO-CW 609 197 487462
LY BA SO-SSB 107 70 42064 UA0FDX SO CW 49 36 9480
LY2WJ SO-SSB 49 27 9405 UA9ACJ SO-SSB 221 110 130988
LY1CX SO MIX 319 129 122915 RW9QA SO-SSB 222 106 123650
LY3NJM SO-MIX 214 84 56490 UA9CUA SO-SSB 212 86 111574
LY2FE SO-MIX 56 48 20718 RW9RF SO-SSB 73 38 14788
LY2HN SO MIX 90 65 20460 UA0APP SO-SSB 54 36 13995
LY2BBF SO-MIX 52 35 11448 RA0CG SO-SSB 190 64 2726
LY3MR MU-OP 1079 344 1663629 UA0FZ SO-RTTY 11 8 624
UA - European Russia RN9XA SO-MIX 297 118 194644
UA6LTI SO-CW 591 300 910280 RK9JWV (Op RA9JP) SO-MIX 334 123 167992
UA1OZ SO-CW 578 209 436236 UA9KM SO-MIX 184 59 49644
RA3CW SO-CW 404 195 380592 RK9CWW MU-OP 948 286 1452692
RV6YZ SO-CW 363 168 238077 RK9CWY MU-OP 513 173 387014
RA6FV SO-CW 379 165 232360 UA9-154-800 SWL 612 247 834119
UA4AGO SO-CW 291 152 221010 UK - Uzbekistan
RK3AD SO-CW 304 146 196524 UK8IG SO-SSB 194 87 85298
UA6NZ SO-CW 411 228 120548 UK7F SO-MIX 228 117 150150
UA3DGA SO-CW 230 126 103144 UK-103-1 SWL 234 110 172040
RK3BA SO-CW 230 128 90685 UN - Kazakhstan
RX DRU SO-CW 110 81 75758 UN9PQ SO-SSB 51 34 12302
RZ6HX SO-CW 319 122 74794 UN5PR SO-RTTY 195 94 78916
ио—
Радиолюбитель. KB и УКВ 5/98
IIIII КВ и УКВ Illi 1 Соревнования
UN9FB SO MIX 51 33 7936 UT5UAG SO-SSB 174 123 123134
UR - Ukraine UR4LD SO-SSB 183 116 101960
US1E so-cw 695 266 636456 UT7MD SO-SSB 127 81 70473
UR5QN SO CW 563 259 635194 UU4JMG SO-SSB 81 39 10675
UR7QC so-cw 488 243 565607 UR5EDO SO-SSB 46 27 8275
UX1HW SO CW 498 228 507688 UR5FGW SO-RTTY 107 66 33516
UT3C(Op UR7CW) SO CW 503 222 419520 US5EVD SO-RTTY 18 15 1420
UT2VU so-cw 396 202 371852 UT8I (Op UT8IM) SO-MIX 516 223 529222
UY1HY SO CW 370 194 299475 UR5U(Op UR5UW) SO-MIX 330 166 260760
UT1WZ SO-CW 365 168 285860 UY5VA SO-MIX 274 154 198278
UT4HC SO CW 416 181 200769 UU5J MU-OP 1480 462 3370554
UY5TE SO-CW 250 129 127629 UR4E MU-OP 887 359 1585194
UY3QW so-cw 230 120 102327 UX6FZZ MU-OP 997 331 1370556
UR3IOB SO CW 186 121 100931 UX8IXX MU-OP 423 201 369233
UY5WA so-cw 206 106 72347 UR4UZA MU-OP 7“>3 134 171790
UT4UZ SO CW 148 85 67236 US-U-089 SWL 30 29 4785
UX5EF SO-CW 129 87 50064 YL - Latvia
UY0ZG SO CW 170 64 40227 YL8M (Op YL2KL) so-cw 991 315 1112739
UT4XU SO CW 69 55 20955 YL2UZ so-cw 463 203 421361
UT5ECZ so-cw 120 50 18549 YL1ZF so-cw 433 180 289050
UU4JN SO CW 27 20 2980 YL3GBU so-cw 216 79 33591
UR5UJ so-cw YL2KF SO-RTTY 54 42 10060
UT5UGR SO-SSB 918 336 1647893 YL2MR SO-MIX 550 196 435904
UX0HA SO-SSB 465 250 595643 YL1ZE MU-OP 310 158 282284
US5L SO-SSB 237 122 172581 YL1ZD MU-OP 63 33 2547
КРАТКИЕ ИТОГИ 1997 JIDX LF CW CONTEST
TOPS
1 9 МГц 3.5 МГн 7 МГц All Band
9M6CW 4056 RZ0LWA 23054 UR6QA 18847 RWOFO 136648
LY2ZZ 1728 SP7GIQ 10080 KH2V 16852 VS97BG 81070
UX1UA 576 UA0LCZ 7696 OH4NRC 16110 N7DR 43265
SP5GRM 572 EU8AA 7300 LY2BMX 13005 LY3BS 34558
OM5ZM 252 UU7JM 7298 K6CU 12960 RZ9UA 3187?
3.5 МГц Low Power 7 МГц Low Power All Band Low Power Multi Op
JTIBH 6300 LU5FIL 7011 RA0FF 111508 RZ0JWA 117491
K6ILM 1968 9M2TO 6090 VK2AYD 10962 VR97SS 97216
9A4RU 1080 RN3QO 5580 UA0KCL • 10384 UU5J 33440
IK4WMG 540 ZS6CAX 4750 VK2VM 2975
IK5TSS 2 SX2THE 2812 LU1EWL 2485
РЕЗУЛЬТАТЫ УЧАСТНИКОВ СОРЕВНОВАНИЙ ИЗ СТРАН RN3QO 7L 155 155 36 5580
СНГ И ПРИБАЛТИКИ (указаны позывной. зачетная подгруппа. RU6BV 7L 33 33 19 627
количество QSO очки за QSO. множитель, общин результат) RK6LZB 7L 8 8 8 64
Asiatic Russia UA6LTI 3.5 55 110 30 3300
RWOFO AB 589 1102 124 136648 RUIAO 1.9 3 12 3 12
RZ9UA AB 267 384 83 31872 Ukraine
RA0FF ABL 514 914 122 111508 UT1FA AB 127 140 52 7280
UA0KCL ABL 123 176 59 10384 UR5U AB 37 43 24 1032
UA0YAY 7 94 94 33 3102 UX1HW AB 35 38 26 988
RZ0LWA 3.5 262 524 44 23054 UY2ZA ABL 50 58 26 1508
UA0LCZ 3 5 104 208 37 7696 UT5ECZ ABL 35 36 24 864
RZ0JWA Mop 564 971 121 117491 UR6QA 7 401 401 47 18847
Belarus UT4UZ 7 118 118 37 4366
EU8AA 3.5 90 180 35 7300 UY5QO 7 25 25 20 500
Lithuania US7IGF 7L 55 55 29 1595
LY3BS AB 318 467 74 34558 UU7JM 3.5 89 178 41 7298
LY2BMX 7 296 289 45 13005 UT5EA 3.5 65 130 33 4290
LY1DR 7 79 79 37 2923 UY5ZZ 3.5 10 16 7 112
LY2KA 3.5 46 92 26 2392 UX1UA 1.9 12 48 12 576
LY1DS 3.5 26 52 18 936 UU5J Mop 364 437 76 33440
LY2ZZ 1.9 24 96 18 1728 Latvia
European Russia YL2UZ 7L 58 58 28 1624
RA3XO 7 32 32 17 544 Check Log RA0FF
11
Радиолюбитель. КВ и УКВ 5/98
IIIH
KBи УКВ
Hill
DX-info
QSL via.. A35RK A35TN A61AN W7TSQ OKDXF WA2JUN GBOSM GB2BP G3W N1 RSGB Bureau KP2AV0BV KP3/VV0BV KP4/E A3NY WOBV WOBV EA3NY
1B1/OE5GML OE5GML Л61АО N1DG GB2SDD GW6EOL KP4/W4OC W4OC
1Х1АО LA6W VR A61AP IK7JTF GL4YWY/M G4YWY L50DT LL6DSR
3A/DJ7RJ DJ7RJ BA4TB 9 V2 VJ HB0/HB9I EY JH1BSE LL71X1K A DL5EBE
3C1GS EA5BYP C42A DK4VW HB2CA HB9DLE LY3JY F6EYB
3D2KT OKDXF C6A/AA6EW A V6EW HB5H HB9FAP N5VL W5IJU
3D2ME 7NIRTO C6A/N4NP N4NP HC6CR NE8Z NH1/WA4FFW WA4FFW
(JG2EBN) C6.V/WE9W1 WE9WI HD2RG HC2RG NH7A N2AU
3D2TN OKDXF C6A1E W Z8D HFOPOL SP3BGD NP4U NP4JK
3DA0CA W4DR C6AJR W B8GEX HH2/N3W CN N1XVU OD5/SP3DPR SP3NYM
ЗЕ9СКК HP1CKK C6AKE WA4JID HI/DL7DF DL7DF OF9S OE2GEN
3W5FM L VOFM C91LCK I4LCK HKO/KBSGL AC7DX ОНОМЛМ OH2MAM
3W6LK W2LK CE9A VP CF2LOL HL5KY W3HNK OHOW OH2IW
3W6WE K2WE CN2GF IK1GPG HL9TG W7NTF ON50LLS ON4I CV
3W7TK OKI HUB CN2IB OM1APD (WA7NTF) (SSB)
3XA8DX DJ6SI CN37MC CIS8SS HP1XBI F6AJA ONFALLS ON5SE
3XY7A V E6DYS CN37NK CN8MC HR6/U4OVL W4OVU (CW)
4F3CV HB9CXZ CO2ZZ HI3JH HR6/WD4JNS WD4JNS ON50NMR ON4RL
4J80ADR 4K9C CO8ZZ HI3JH HR6/WP3A NP4Z ON50RAM ON4LCT
4KA5CW 4K9C СР8ХЛ DG9NB HS0/JR3XMG JG3AYI ONSORAT ON6DP
4КА9С 4K9C CQ98BD CT3BD HS1RU JG3AVS P29AS K6YNX
4S7BRG HB9BRM CT3BX DJ6QT Hl IX YT1AD P29VXX DK7YY
4X50BL/SK 4X4BL CT98AAM CT1AAM HL4X Z32 VU P4/I2LIY I2EOW
4X50CL/SK 474BS CT98ADY CT1ADY HZ1 VB K8PYD P40K I2EOW
4X50CZ/SK 4Z5IS CT98AHU CT1AHU HZ1RT IK7JTF P40W N2MM
4X50LO/SK 4Z4SZ CT98AZC CT1AZC II3OTA IK2PZG P40X.V1 DL3X.M
4X50NY/SK 4Z5GV CT98BNW CT1BNW I14T IK4MHB P43P P43ARC
4X50OX/SK 4Z5DW CT98BWW CT1BWW IL7/IK7EZP IK7EZP PA3EVJ VE3.MR
4X50SF/SK 4X1VF CT98EDA CT1EDA IL7/IK7JWX IK7JWX PJ5AA N2AU
4X50SY/SK 4Z5GV CT98EGW CT 1 EGW IL7/IK7TAJ IK7TAJ P.J8LT W1YJI
4X50VN/SK 4X6 WP CT98FI.J CT1FIJ IR1A IK1GPG PJ9/K2NG WA2NH A
5А21РА ON4APS CT98REP CT1REP J28DU F5OY.M PJ9/VE3VRO VE3YRO
5В4/Т97М K2PF CL2X DL3LAB J3/K4LTA K4LTA PJ9/VV1WEF W1WEF
5B4AFU G4V1FU CV1A CX8DX J3/N1FVR OE3GRL PJ9G K2NG
5H1/G0IXC GOIXC CX25S CX6VM J3/N9NS N9NS PQ5L PP5LL
5H3RB LA4DM CX6/LL2CP CX6FP J3/NK4N N4LZL PR5L PP5LL
5N3CPR SP4CPR D2AI CT1EGH J45RDS SV5AZP PT4M PY4MBJ
5N7YZC WA1ECA DS4BBL E V2AKP J45T SV5TS P1163V1P PP5LL
5W0SZ OKDXF DL1/DF8 VN DF8AN J52IM KB9XN PY2ZP PY2GY
5W0VV OKDXF DU1/KH0BZ W HOAAV J6/KF8OY KF8OY PZ5JB AA3OE
5Z4EO DLOMAR DL100RG DL9RG J6/PA3BBP PA3ERC PZ5YY AE4YY
6Y4A WA4W TG DU1WHO WHOAAV J6/P V3EWP PA3ERC ROD IT UA3DAT
7J3AXQ WV9T DL3NXE W4NXE J68BW KF8OY R1ANZ LW1ZC
7S5BE SK5BE EA5LRP EA5FXG J7/W2KKZ W2KKZ R1ASP RAI AD
7X2RO OM3CGN EA8/DL7AU DL7VRO J73KKZ W2KKZ R1DIG OH5JRT
7Z1IS SYIOOFG EA8BYR WAI EC A J8/EA2BP EA2BP RHOA 1K2QPR
7Z5OO N2 VU EDIBEY EM BEY J8/W2LU W2LU RKOQXY LAOKCL
8P6DA KL9C ED3VGC EA3NI J80R EA2BP R.M6A RW 6AWT
8Р9СТ K9JJR EG7DCA EA7LRS JW9PJA L V9PJA RN9HM RW6HS
8P91F G3PJT EK6CC N8BGD JY5SK П 9X\ ROOF LXOFF
8Р9Р WJ5DX EROF LXOFF JY9RC F5ARI RO6 RB5FF LXOFF
8Q7BE DL8NBE ERI/RB5FF LXOFF KG4GC W4WX RIOLVX W3HC
8Q7BV HB9DIF ES80J ESI AX KG4OX W4OX RLIPOL/O UAOKCL
8Q7DF IK5MDF ES80L ES6PL KG4QD K4QD RW9AY LA9AB
8Q7JR DF5JR ES80M ES1QD KG4WW KX4WW RYOF UXOFF
8Q7LO DL5LO ES80Q ES5RY KG4ZK W4ZYT S91FC CT1EAT
9G5SW G3VMW ES80R ES7RE KH2/DF8AN DF8AN S92FC CT 1 EAT
9J2AM JAOJHA EX2M DL4MFM KH5/KA4IST AC7DX S97A CT 1 EAT
9K2/G4NQO N6I 11 EV8CQ DJ1SKO KH5K/KA4IST AC7DX SX2THE SV2TSL
9M2/OH3UU OH3LL EZ8AI RW6HS KH5K/N4BQW WA4FFW T32O WC5P
9M2EU JA2EJI FH/DL1DV DL1DA KH6/JG1OLT JG1OUT T48R AC VE3ESE
9M2NK JE1JKL FR/F5ROL F5ROL KH8/KF4MIW OKDXF T88I1 KJ9I
9V16BG VS6BG FR5VZ F8VZ KH8/U P2AIH OKDXF TA1/RL9WW RW 9W V
9N1NCW DL3NCW FS/K3DI K1DI KH9/K8XP W V4YBV TV3ZK DL4V BP
9NILD K4VLD FT5W G F6 VPU KH9/N2OO WA4YBV TI5N TI5KD
9V1ZW JA9IFF FT5XN F6PEN KH9/N2VV В W V4YBV TJIGB K6SLO
А35КТ OKDXF FW5XX ON4QM KH9/N6MZ WA4\BV TJ1GD SP9CLQ
12
Радиолюбитель. КВ и УКВ 5/98
Illi
KB и УКВ
III
DX-info
TK/F6FGY F6FGY I R4WW T WR3L \ P2M/N2NB NW8F Yll YLW W B3CQN
TL8CK F6EWM LR6F LX0FF VP2V/KG6ZR KG6ZR YJ81 I ZI.2IIE
TL8PL F5LN Y \ 26E AB2E \ P2V 1/50 YBll Y N4/W K6O KB5IPQ
TM2OO F5KQN V26GG OKDXF VP5/K4M A K4MA YSIESB EA7BO
TR8SS DK8SD Y26HL YA IM V P5FXB W8Y\ YS9/YT1AD YT1 YD
TT37Y F6FNU V26NR Wil SN \ P5NC YA4NC YS9/Z32AU Z32.YI
TT8FC F Y4AHK Y26OC N3OC \ P8CXY G0TQJ Z24S W3HNK
TT8JE F6FNU V26SL YA1M VP9/A.I2U WB2YQII Z31GB NN6C
TT8JW M N4RXL У26ТТ K5TT \ P9/N2KJM N2KJM 731J >Y NO6\
TT8KM F6FNL (WV5S) VP9ID KI EFI Z32MW DL1FDD
TT8SA IV3VBM V26U W 21 DT \ P9LR KI EFI Z32X.Y NN6C
TL2MA OH8SR V31DL WI9H VQ9A1 W B0BNR Z32XX NN6C
TU2XZ W3HC Y31FE VE3FE V Q9.IC W B9IHH Z350GBC NN6C
TL3F F6 YXP V31LL N7TLL VQ9PH W2JDK Z38/NN6C NN6C
TU5NN CT4NQ Y31NX N6FH YQ9RU KH2RI Z38/NO6X NO6X
TXK8DX WB2RAJ V47KP K2SB Y Q9ZZ NS1L Z38C NO6X
TZ6FIC F6KEQ V73NN N3O.Y \ R2/OH2Y Y OH2Y Y ZC6MPT J Yll T
TZ6HP JA1OEM V73LX V73AX VL2ABE JA4DOB ZD8Z VE3HO
TZ6JY JA3EMI \ 73ZQ DL2GBT W2T K2SMZ ZF2A1I W6VNR
UA0KCL/0 U Y0KCL VI3GP \ K3ER W6Y KC6ETY ZF2JB KK9A
UA2AA DK4Y W VI5OG VK3ATL WH1/K4YU K4AL ZF2MR W6MR
UA9XFY73 ES4RO M9XN W5KNE (KM4AL) ZK1KTT OKDXF
LE1QAA RW1QW VK4SK DL1FDY W P2Z KL9C ZK1TNN OKDXF
UE1QKM RW1QW' VK9CR DK7YY XF.1RCS XE1KK ZL7DK DK7YY
LE1QNT RW1QW \ K9XN W5KNE XE2EBE YA6DP ZP0Z ZP5AZL
UE1QNY RWIQW \ K9XY DK7YY XE2MX K6VNX ZS26BI ZS1FJ
UE1QSK RW 1QW VK9YW W5KNE XT2OW F5RLE ZW4M PY4MBJ
LE6FST RZ6HW.A V P2EEI K1LPA XV7SV S.MOORY ZY 5Y Z PP5LL
UI8OA/Y IK2QPR \P2EKS HB9KS XY7SW SM3CXS
LM8OM IK2QPR VP2EX.M DL3XM YBOYR Y/9 N2AU
3W'6KA Kasati Ham Radio Club, P.O.Box 76, Saigon, \ letnam
4K9C Boris Gorobec. P.O.Box 214, 370000 Baku, Azerbaijan
5A1A P.O Box 74421, Tripoli. Libya
5R8EW Patrick, P.O.Box 3934, Antananarivo 101. Madagascar
5W1 PC Perry, P О Box 2007. Apia, W estern Samoa
6W'lRB Marie Therese Horgue, 158 Avenue Pdt Lamine Guey e,
P О Box 3749, Dakar, Senegal
6W1 RE Didier Senmartin, P.O.Box 3024, Dakar, Senegal
7L1MFS Yoh Y'oshida, Shinko Bldg., 4-1 .Arakawa 4-chome,
Arakawa 116. Japan
7N1RTO Mamoru Endo, 102-83-2 Kizuki-Omachi, Kawasaki
211-0031, Japan
9H1ZX Frank Pleven, St.Joseph Flat/2, Mriehel Street, B'Kara,
Malta
9M6CT Phi) Weaver, P.O.Box 7, Bangkok 10506, Thailand
BG7BF Ro, 249 Y'anfeng Road. Hengyang, Hunan 421001, China
CO8TW Juan Carlos Veranes, P.O Box 8, Santiago de Cuba 90100,
Cuba
DF8AN Michael Noertmann, Neustadt 18, D-37154 Northeim,
Germany
DJ1SKO Sergeg Kowalev, Hauptstrasse 50, D-84513 Toging,
Germany
DK7Y Y Falk Weinhold, P.O Box 700343, Berlin D-10323, Germany
DSIGWY7 Park Sang-Y'oung, Mok-Dong APT 1421-1904, Sin Jeong-
Dong, Y'angchun-Gu, Seoul 158-774, Korea
DS2BSK Jung Hvun Cho, Sujung Apt. 2-104,651-14, Ganung-lDong,
Lijongbu City, Kyunggi-do 480-101, Korea
DS5SPN Jeong Bveong Tae, 995, Cheon Po-Ri, Geon Cheon-Eup,
Kyeong-ju City, Kveong Buk 788-900, Korea
DS5LKL Kim Mi Nam, 995, Cheon Po-Ri, Geon Cheon-Eup,
Kyeong-ju City, Kyeong Buk 788-900, Korea
DS5Y GA Choi Byung-Seok, P O.Box 36, Kveongju 780-600, Korea
DS5WHM Jeon Soon-Young, P.O Box 36, Kyeongju 780-600. Korea
DSSY'MF Chois Yei-Hyun, P.O.Box 36, Kyeongju 780-600, Korea
DI 9/W3PID John Griffing, Hubangon-Mahinog, 9101 Camiguin,
Philippines
ERID Y Valery N.Metaxa. P.O Box 9537, MD-2071 Kishinev,
Moldova
ES1QD
ES80J
F51YJ
FM5DP
FR5HR
G0TQJ
G3WN1
GL3WHN
HB9DLZ
HB9FBG
HB9HFN
HL0K
HR2JGG
HR2MDP
HS1GLW
J39CY
JU2DX
K4AVQ
K4LTA
K41 PS
KG0JH
1 Y7YJA
Velio Priimann, P.O.Box 2259, EE-0035 Tallinn, Estonia
P.O Box 1649, EE-0035 Tallinn, Estonia
Philippe Givet, 23 Rue Nouvelle, F 21110 \ aranges, France
Victor Daniel Lousy, Fonds I ahave, \ oie 8, F-97233,
Schoelcher, Martinique
Rene Yllegre, 56 Leconte de I isle, Bois de Nefles,
97411 Saint-Paul, France
Chris M \ ernon, 57 Parker Road, Wittering, Cambs.
PE8 6AN, England
Bill Lindsay-Smith. W av Close, Henivock,
Cullompton EX 15 3QY . England
M.Sloan, Dauphin Vert Portinfer, \ ale GY 6 8LN,
Guernsev Island, L.K.
Daniel Lamon, Rue de la Y ignette 22, CH-1530 Pavern.
Switzerland
Mauro Santus. CH 6998, Termine di Monteggio,
Switzerland
Cedric Baechler, Mettetlet 26. CH-1763 Granges-Paccot,
Switzerland
200-1 Hwajun-Dong, Dukyang-Gu, Koyang-City,
Kvonggi-Do 411-791,Korea
Jorge Giacoman, P.O.Box 351, El Progreso, Y’oro 23201,
Honduras
Maria Dalila Portillo, P.O.Box 200, El Progreso,
Y'oro 23201, Honduras
Ong-art Khaocharee, P.O.Box 8. Tungbenchar, Thamai,
Chantaburi 22170, Thailand
Frank Noel, P.O.Box 578, St.Georges, Grenada
P.O.Box 639, Llaanbaatar 13, Mongolia
Man Caplan, 14020 140th Court, Ypple \ alley.
MN-55124-9422, U.S.A
Bill O’Kain, 101 Baylor Drive. Oak Ridge, TN-37830, L .S.A.
Rubv O’Kain, 101 Bavlor Drive, Oak Ridge, TN-37830,
U.S.A.
Kate M.Garwood, 2200 Tamarack Dr., Long 1 ake,
Hennepin.YIN-55356. USA
Roman Szvmanski, Greisdalslia 30, N-8028 Morkved,
Norw ay
13
Радиолюбитель. KB и УКВ 5/98
Illi
KB и УКВ
Illi
DX-info
N4I ZL Bettv Oakberg, 105 I lena Lane, Oak Ridge, TIN-37830.
U.S. A
N5DRY John Duke, 1431 Pleasant Drive, Dallas, TX-75217-2168.
U.S.A
N5HG I ее Germanv, 6970 Neptune Court, New Orleans,
LA-70126 L.S.A.
N6ZX Don Jones, 1695 West Avenue # 04, Palmdale, CA-93551,
U.S.A.
NP3P Cadena el Conquistador, P.O Box 161, Fajardo. PR 00738.
ISA.
NT7X Steve C.Thompson, 119 E Jasmine St, .Mesa, Maricopa,
AZ-85201, U.S. A
OE3GRI Guenhard Froehlich, Schloss-Siedlung 9,
A-2525 Guenselsdorf, Austria
OH2BAD Miika Heikinheimo, Sammonkatu 7 A 4,
FIN-00100 Helsinki
OH2PM/BY 1QH
Pertti Simovaara, Asia Pacific Building Apt 1106, No 8,
Ya Bao I.u, Chaovang District, Beijing 100020,
Peoples Republic of China
OKDXA Oklahoma DX Association, P О Box 88, Morris,
OK-74445-0088, L.S.A.
OkDXF OK DX Foundation, P.O.Box 73. Bradlec 293 06,
Mlada Boleslav. Czech Republic
OM1 APD Pavel Dobrocky. I letavska 16 Bratislava, 85105, Slovakia
ON4APS Patrick Piesen, Koolkerkesteenvveg 141, В 8800 Brugge,
Belgium
ON5SE Mavon Frank, Fouches, Rue de la Valle 29, B-6700 Arion,
Belgium
P43ARC P.O.Box 2273, San Nicolas, Aruba, West Indies
P43DJ Djurre \ riesvvijk, P O.Box 417, Aruba. West Indies
P43T Anthonv Thiel. P О Box 4234 Noord, Aruba, West Indies
PP5LL Jaime Lira, Cx.Postal 08, Florianopolis, SC, 88010-970,
Brasil
PY4MBJ
SK5BE
SY 01 К
SV2TSL
SU3Y M
VS6BG
Y K9EKY
V P8CKN
VL2LB
W2JDK
W4WX
YY5KNE
W7NTF
YY8AY
W A4Y BY
YYB8GEX
XE1KK
YBOAI
YCll Y V
YS1FJ
YT4D
P.O.Box 387, Juiz de Fora, MG. 36001-970. Brazil
Nvkopings Sendareamatorer, c/o Gunnar Hedin.
P.O.Box 25, S-61122 Nykoping, Sweden
Helmut Muschalle, P.O Box 9, GR-70014 Hersonissou,
Crete, Greece
Radio Amateur Union of Northern Greece P.O.Box 10483,
GR-541 10 Thessaloniki, Greece
P.O.Box 545. Port Said, Egvpt
Brett Graham. P O.Box 12727, Hong Kong. China
Frank Z.Murdzia, 3-8-41 Shijimizuka. Hamamatsu,
Shizuoka 432-8018. Japan
Tim Cotter, P.O Box 478, Stanley, Falkland Islands, via U.K.
Lalit S Divvakar, «Gurugovind» Opp. Merubaug,
Gogha Road, Bhavnagar 364 001, India
Paul J.Herrmann, 5992 Ct, Lockport, Niagara, NY7-14094,
I .S.A.
Bill Galher, 4094 Sandv Run Drive E., Middleburg,
FL-32068, U.S.A.
Bob Win, 2731 N.Colfax Circle, Plano, TX-75075. U.S. A.
Garv E Kohtala, 23417 35th /Avenue. Court East,
Spanavvav.YY A-98387.USA
Elmer Steingass, 1690 N. Honey town Road. Wooster,
OH 44691-951l.L'S.A
Robert Pond, 9 River Cove, Portsmouth. V A-23703, L S.A.
Joseph В Pater. 1894 Old Oxford Rd, Hamilton. Butler,
OH 45013, LSA
Ramon Santoyo Y'., P.O.Box 19-564, 03901 Mexico, DF,
Mexico
Taufan Pnoutomo, JI Kebon Kelapa 25-A, Jakarta 12220,
Indonesia
Adi Fitrato. Jl.Husada I No 81, Cibening, Bekasi 17412,
Indonesia
Juan M Molina, POB 01-419, San Salvador, El Salvador
P.O.Box 99, 74000 Doboj, R.S.. V'ia Y ugoslavia
КТО ЕСТЬ КТО
Коллектив семейной радио-
станции RK0CWZ (первой в
Хабаровском крае!).
На фото (слева направо): на-
чальник радиостанции —
Александр Заморока (RA0CL,
ex UA0CJQ), операторы — Ев-
гения Заморока (RA0CDVV) и
Матьвина Заморока (RA0CDU)
Адрес: 681901, Хабаровский
край, пгт. Солнечный, а/я 20,
тел.2-21-08.
14
Радиолюбитель. КВ и УКВ 5/98
Пн*
КВ и УКВ
•Illi
Программное обеспечение
Е.КОСТРОМИН (UA4RZ),
ua4rz@tatincom ru
http://www.qsl.net/ua4rz/
ЖУРНАЛ”
КОМПЬЮТЕРНЫЕ ПРОГРАММЫ
“АППАРАТНЫЙ
(Окончание. Начало в N4/98)
2. Программа “TR-Log” Автор —
N6TR.
Общий принцип работы данной
программы очень похож на СТ, но
она менее эффективна при работе на
нескольких передатчиках, зато име-
ет гораздо больше разных контестов
(50). Кроме приведенных выше, TR-
Log может работать в ALL JA, ARCL
ARI, СН, НА, Helvccia, ЮТА, JADX,
OKDX, РАСС, SAC, SAWW, SPDX,
VK ZL, SPRINT, WRTC, YODX,
General QSO и некоторых других
контестах. Также существенным от-
личием является возможность рабо-
ты на абсолютно всех любительских
диапазонах (1,8 МГц...100 ГГц.) Про-
грамма постоянно дорабатывается,
последняя версия на 1997 год —
V6.15. Существует бесплатная версия
V4 05 (Freeware — N6TR405.zip в
Internet), предназначенная для зна-
комства с программой и позволяю-
щая проводить до 1000 QSO в сорев-
нованиях, но с несколько ограничен-
ными возможностями. Можно
пользоваться автоматической рабо-
той в CW и SSB (с платой DVP К1ЕА
или W9XP), а также DVK. Кроме
того, программа имеет встроенный
симулятор CW контеста, имитирую-
щий работу в выбранных соревнова-
ниях. Это очень удобно для трениро-
вок. При выборе General QSO мож-
но вести журнал для обычных связей,
записывая вместо номера имя и го-
род. Все остальные возможности су-
щественно не отличаются от приве-
денных в описании программы СТ
Требования к компьютеру для вер-
сии V6 — АТ 286 и выше.
3. Программа “Super-Duper”. Автор
— EI5DI.
Очень простая программа для ра-
боты в различных контестах с воз-
можным редактированием передава-
емого и принимаемого номера
Ориентирована на CQ и RSGB кон-
тесты, но можно подстраиваться и
под нестандартные — например
Ukrainian DX Contest, RAEM, ..
Рассчитана на начинающего спорт-
смена с простой аппаратурой. Воз-
можно применение XT компьютера
без жесткого диска. Количество свя-
зей в контесте — в пределах 3000. Про-
фессиональные контестмены тоже
могут при необходимости с успехом
пользоваться этой программой, т.к.
она имеет практически все основные
опции популярных соревнований.
Связи можно конвертировать в
формат таких аппаратных журналов
как Shacklog, Turbolog, WJ2O
Logbook.
Программа имеет версию DEMO.
4. Программа “RTTY bv WF1B”
Автор — WF1 В.
Эта программа, пожалуй, наиболее
удачная для работы в RTTY контес-
тах Она разработана под практичес-
ки все телетайпные контесты и очень
удобна в работе. Возможно использо-
вание “мышки” для управления и пе-
реноса позывных в соответствующую
графу. Все требуемые в контестах фра-
зы записываются и передаются в про-
цессе работы автоматически Для вер-
сии V3 требуется компьютер XT и
выше. Принтер во время работы не
используется Возможна работа с гиб-
кого диска. Для работы телетайпом
необходим TNC Эта программа ра-
ботает практически со всеми извест-
ными контроллерами. В ней заложе-
ны основные команды управления
конкретным TNC (выбирается при
установке), что существенно упроща-
ет работу, т.к. в одной клавише может
быть сконцентрировано несколько
последовательных команд.
По своим возможностям програм-
ма не уступает СТ и TR, естественно,
с учетом особенностей RTTY контес-
тов. Распечатка отчетов производит-
ся по правилам соответствующих со-
ревнований с возможностью редакти-
рования. При работе в режиме DX-
pedition возможно ведение обычного
журнала Программа постоянно раз-
вивается. Имеется версия DEMO
Программы для цифровых видов
связи
В достаточно большом списке циф-
ровых программ нужно сделать раз-
биение на многофункциональные
программы связи, программы для
конкретных TNC и программы для
конкретных видов связи.
Многофункциональные программы
позволяют проводить связи любыми
видами (RTTY, AMTOR, FACTOR,
PACKET и т д.). Они также легко со-
четаются с различными типами кон-
троллеров (TNC). Пограммы, разрабо-
танные для конкретных TNC, как пра-
вило, имеют значительно упрощенный
алгоритм диалога с данным контрол-
лером, что значительно облегчает про-
цесс проведения цифровой связи с по-
мощью компьютера*
Программы для конкретных видов
связи позволяют максимально упро-
стить работу в данном виде, но мо-
гут не позволять работать в других
видах связи. Например программа
для обслуживания BBS обычно пло-
хо работает в режиме RTTY или не
работает вообще, зато она с успехом
выполняет все функции пакетной свя-
зи. Поэтому перед установкой на сво-
ем компьютере программы цифро-
вой связи необходимо подумать, для
каких целей вы хотите использовать
данную программу.
Иногда не удается выбрать какую-
то одну программу Вы хотите рабо-
тать всеми видами связи, а также пе-
риодически использовать свою стан-
цию в режиме BBS или работать
SSTV. В этом случае необходимо оп-
ределиться, какая программа будет у
вас базовой, и подбирать к ней дру-
гие, которые легко сочетаются с ней
при конверсии.
15
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
•Illi
t Ti •• >«•
Программное обеспечение
В этой статье нет смысла подробно
останавливаться на программах для
пакетной связи, так как сегодня такой
связи в понимании проведения про-
стого QSO уже, наверное, не существу-
ет. Есть довольно много удачных про-
грамм для BBS (типа FBB, ВауСот и
т.п.), которые решают весь комплекс
задач пакетной связи, но являются уз-
копрофильными. Любая программа
цифровой связи сегодня позволяет
установить диалог с BBS в определен-
ном объеме. Можно остановиться на
программе, которую вам порекомен-
дует SYSOP вашей предполагаемой
BBS. Это, конечно, в том случае, если
вы хотите поддерживать постоянную
связь с ней. Если вам нужно только
иногда подключаться к той или иной
BBS для снятия, например, DX-info,
можно воспользоваться практически
любой многофункциональной цифро-
вой программой.
Наиболее популярными в радио-
любительском мире программами
цифровой связи являются програм-
мы, работающие с простыми кон-
троллерами TNC. Это HamComm,
ВС-Modem, InterComm RTTY, ис-
пользующие самодельный контрол-
лер на операционном усилителе. С
его помощью можно работать и
SSTV, но с другими программами
(DL4SAW например). Вышеуказан-
ные программы позволяют работать
пакетом и телетайпом и ведут свой
аппаратный журнал. К более слож-
ным программам относятся:
- PAKTERM KAMTERM, LAN-
LINK (Packet, RTTY, Amtor, CW ),
работающие с контроллерами КАМ,
TNC, РК-232 и MFJ-1278;
- ХРСОМ для РК
- MFJ, ХРКАМ для КАМ.
Практически для каждого TNC
фирмами-изготовителями разработа-
ны программы, позволяющие наибо-
лее эффективно использовать воз-
можности данного контроллера
(PAKRATT КАМ. MFJ-1278...).
Кроме того, создаются программы,
наделяющие контроллеры дополни-
тельными функциями с помощью про-
граммных средств. Так, PKGOLD и
KAMGOLD (для РК и КАМ) позво-
ляют автоматически устанавливать
специальный протокол обмена меж-
ду пользователями данных программ.
а также передавать движущиеся цвет-
ные картинки (ANSI файлы) при свя-
зи PACTOR или PACKET Все выше-
указанные программы ведут свои ап-
паратные журналы, которые не совпа-
дают по форме записи и способу хра-
нения информации. Таким образом,
при выборе цифровой программы
надо ориентироваться па ваш TNC
(программа должна с ним работать)
и основной аппаратный журнал (воз-
можность конверсии связей под его
форму).
Как уже отмечалось. SSTV про-
граммы не ведут свой аппаратный
журнал в обычном виде. Поэтому
приводится лишь перечень наиболее
популярных и доступных программ.
В режиме DOS хорошо зарекомендо-
вали себя JVFAX, EZ SSTV SSTV 96,
GSHPC (DL4SAW), позволяющие
качественно принимать и передавать
цветные изображения с помощью
простого модема на операционном
усилителе типа Hamcomm. Контрол-
лер MFJ со своей прграммой пред-
назначен для работы в SSTV режиме
FTV SSTV с помощью звуковой кар-
ты компьютера позволяет работать
SSTV, RTTY и FAX. Быстрое разви-
тие программных средств позволяет
вообще отказаться от контроллеров,
решая задачи узкополосных фильт-
ров с помощью компьютера. Так,
программы для Windows позволяют
получать отличные результаты и
дают множество дополнительных
возможностей по сравнению с DOS-
программами без каких-либо допол-
нительных интерфейсов (имеются в
виду компьютеры с Multimedia) Сто-
ит обратить внимание на программы
WinScan SSTV, WinPixPro SSTV,
W95SSTV и SSTV ChromaPix (моди-
фикация W95SSTV)
Аппаратные журналы
Как уже отмечалось, программа
аппаратного журнала должна быть
центральной программой, которая
способна объединить все остальные,
связанные с интересами радиолюби-
теля, и выполнять функции основной
базы данных.
На сегодняшний день существует
огромное количество достаточно
удачных программ, которые нашли
применение у широкого круга радио-
любителей с различными интереса-
ми. Этот список можно вкратце пред-
ставить так:
2nd OP, DX Base. DXTreme,
DX4WIN. EasyDX. Log-EQF,
GemRadio, HyperLog, KI6LO,
LOGDX, LOGic4, LogMaster,
PLUSV3I, ProLog. SP4LVG. TopLog,
TotalHam. TurboLog, WB2DND,
WJ2O, HamWindows. SwissLog,
Log Windows. PerfectLog, XMLog
(freeware) и многие другие
Некоторые программы достаточно
просты в управлении, некоторые
сложнее, но обладают расширенны-
ми возможностями, третьи позволя-
ют полностью реализовать интересы
любого радиолюбителя — от начина-
ющего до самого опытного.
Для одних программа тем лучше,
чем больше возможностей в плане ав-
томатизации учета проведенной ра-
боты она может предоставить, для
других превалирует простота диало-
га с программой, для третьих глав-
ное — это возможность ее бесплат-
ного приобретения. Каждый сам де-
лает выбор Наша задача — помочь
сделать его правильным.
Для начала разобьем программы
на две группы.
I. Программы для радиолюбителя,
которому необходимо просто вести
учет проведенных связей и получать
от программы некоторые справоч-
ные данные (по DXCC, по координа-
там и направлению антенны и т.п.):
1. SP4LVG — красивая и простая
программа, позволяющая вести учет
радиосвязей CW и SSB.
2 KI6LO — очень удобная простая
программа, позволяет вести учет свя-
зей любыми видами и на любых диа-
пазонах. Необходимо отметить, что
существует русифицированная вер-
сия (UA9KB) этого аппаратного жур-
нала, что весьма удобно для наших
радиолюбителей.
Обе эти программы успешно ис-
пользуются в России и. видимо, ус-
ловно бесплатны.
Такого же класса программы
SwissLog, EasyLog, HamLog,
HyperLog...
3. HyperLog — обеспечивает учет
связей любым видом излучения, под-
держивает интерфейс с большин-
ством моделей современных транси-
веров, работает с базами Callbook на
16
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
Hill
Программное обеспечение
CD, поддерживает DXCC и WAS,
пакетный кластер, рассчитана на два
миллиона QSO
При выборе нужно руководство-
ваться возможностью приобретения
одной из этих программ.
II Более сложные программы, ра-
ботающие с мощными компьютерами
(486 и выше), позволяющие вести всю
радиолюбительскую “бухгалтерию”.
Ко второй группе можно отнести
несколько программ, которые могут
выполнять практически одинаковые
функции, но отличаются стилем ве-
дения документации, удобством ди-
алога с программой и видом основ-
ного окна экрана. Одни из них суще-
ствуют уже не один год и развивают-
ся авторами в процессе эволюции
компьютерной техники, другие со-
зданы недавно, но на основе опыта
работы с другими аналогичными
программами. Последние могут со-
держать досадные ошибки, которые
выявляются и устраняются лишь в
процессе эксплуатации Все програм-
мы второй группы имеют следующие
одинаковые возможности:
- автоматическое обращение к раз-
личным CD Callbook;
- пошаговая конверсия QSO из дру-
гих популярных программ;
- работа с пакетным кластером для
получения оперативной информации
о DX-активности в данный момент;
- поддержка основных радиолюби-
тельских дипломов;
- интерфейсное управление практи-
чески всеми последними моделями
трансиверов — ICom, Kenwood,
YAESU, Ten-Tec;
- установка направления на коррес-
пондента и управление антенной.
1 Log-EQF Автор — N3EQE Очень
популярная программа. Имеет WWW
страницы для пользователей по обме-
ну опытом ее эксплуатации и получе-
нию новых версий. Позволяет вести
учет радиосвязей любым видом излу-
чения и на любых диапазонах, имеет
встроенный клавиатурный CW ключ,
поддерживает дипломы WAS и DXCC,
указывает направление антенны на
корреспондента, распечатывает QSL и
многое другое. Программа постоянно
развивается, последняя версия — V8.
Работает в DOS, Window's, OS/2. Ком-
пьютер — 386 и выше.
2. PROLOG — программа для DOS
и WINDOWS, создана из программы
для учета QSL-обмена, может прово-
дить конверсию с 36 другими вида-
ми аппаратных журналов, поддержи-
вает DXCC, WAZ, WAS. WPX
IOTA, USCA и 16 других дипломов
по произвольному выбору. Обеспе-
чивает работу с любыми базами на
CD и двусторонний контроль транси-
веров и распечатку QSL на любых
лазерных принтерах. Компьютер —
386 и выше.
3. Master Log (WJ2O) — очень мно-
гофункциональная программа для
DOS и Windows Дает возможность
глобального редактирования всех
функциональных опций программы
самим пользователем, возможность
импорта баз данных из 30 других по-
пулярных аппаратных журналов, об-
служивает множество основных дип-
ломов. распечатывает QSL-наклсйки
любого формата. Годится для всех
КВ и УКВ диапазонов.
4 MLog — журнал под Windows,
очень гибкая программа, выполняю-
щая основные функции радиолюби-
тельского журнала.
Характерна тем, что распространя-
ется автором бесплатно.
5 DXbase — одна из старейших
программ подобного типа. Недавно
разработана версия для WINDOWS
95 и NT — DXbase 97. Удобство про-
граммы заключается в легкой доступ-
ности любой из ее баз данных с по-
мощью системы Help Windows. Име-
ет интерфейс с многими последними
трансиверами и TNC, очень полный
журнальный архив, распечатывает
QSL на лазерных и других принтерах,
поддерживает DXCC, IOTA. WAZ и
WAS, использует звуковую систему
Windows. Требуется WIN95 и
Pentium, 16 Mb RAM
6. PLUSV3! Автор — N7XR (ex
KD7P). Программа существует 9 лет
Постоянно дорабатывается после-
дняя версия — V3 54. Начата работа
над версией для Windows 95, уже раз-
работаны приложения для автомати-
ческого ведения QSL-учста и распе-
чатки на любых доступных принте-
рах через Window's. Программа ведет,
пожалуй, самую полную базу дан-
ных, отражающую интересы любых
радиолюбителей — от новичков до
мастеров экстракласса. Сопровожда-
ет DXCC, WAZ, WAS, WPX, VUCC,
IOTA. USCA. R-IOO-O. а также лю-
бые другие 20 дипломов по усмотре-
нию радиолюбителя. Возможно веде-
ние дополнительных 20 журналов для
разных позывных владельца про-
граммы (/р, /шт. /НВ9, и т.п). Кроме
основного, можно вести отдельный
журнал для связи через спутники.
Имеется встроенная терминальная
программа для работы цифровыми
видами связи автоматическое опре-
деление азимута и времени восхода
и заката в стране корреспондента.
Программа имеет очень удобную
форму записи QSO (строчную), и на
экран выводятся последние 11 связей,
что очень полезно при работе в Круг-
лых столах. Существует и прямая
конверсия связей из СТ. TR. NA,
Wb 1В контест-программ, а также из
КА/РК - Gold. Большая, постоянно
обновляющаяся база данных (2,5 Мб)
по QSL-managcr. Имеется документа-
ция на русском языке. Требования к
компьютеру — 286 (желательно 386)
и выше
7. DX4WIN Программа разработа-
на специально под Windows, благода-
ря чему имеет соответствующие воз-
можности пооконного общения со все-
ми функциональными опциями Име-
ется встроенный программируемый
CW ключ с памятью. Возможно авто-
матическое управление поворотным
устройством антенны по позывному
корреспондента. Имеется связь с 29
другими популярными журналами,
возможность ведения журналов для
разных позывных одного пользовате-
ля, широкие возможности сортировки
записанных связей по префиксам, стра-
нам, датам, диапазонам, зонам, номе-
рам ЮТА, штатам и т.д. Требования
к компьютеру — 486 и выше.
Все перечисленные программы при-
мерно одинаковы по возможностям,
и перед окончательным выбором же-
лательно вплотную поработать с де-
монстрационными программами.
Более подробные сведения о про-
граммах. а также их DEMO-версии
можно получить на страницах Internet
http //pw2.netcom.com/~ac6v/
http://w'ww.qth.com/ka9fox/http://ww'w/connix.com/~wzlv/
и на многих других, с ними связанных.
17
Радиолюбитель. КВ и УКВ 5/98
Hill
Робинзоны в эфире
Ilin
KB и УКВ
L________
Рубрику ведет В Сутков (RIV3GW).
Н.ДРУЖИНИН (UA3WX),
305018, г Курск, а/я 1077,
т.57-06-74
СОЗДАДИМ СЕТЬ
ТУРИСТСКОЙ РАДИОСВЯЗИ
Романтика путешествий по стра-
нам, континентам и экзотическим ос-
тровам, естественно, приводит к ре-
шению непременно самому взгля-
нуть, что там за горизонтом, своими
ногами пройти по тем местам. И та-
ких радиолюбителей становится все
больше и больше. У нас в Курске,
кроме кружка юных радиолюбите-
лей-туристов (руководитель — автор
этих строк) и клуба радиолюбителей-
туристов “Романтик” в областном
ЦДЮТур, на туристскую тропу выш-
ли ребята из молодежного радиоклу-
ба “Волна” (руководитель — В.По-
вал яев, (JA3WW) и из кружка радио-
любителей школы N55 (руководитель
В Пикеев, RVV3VVW) В июле про-
шлого года эти коллективы соверши-
ли совместную QRP-экспедицию.
У нас много последователей. И Гри-
горов (RK3ZK) из Белгорода — учас-
тник многих совместных QRP-экспе-
диций на байдарках по рекам, Е Кри-
вошеев (UA9WNA) из Уфы со своими
“шустриками’ уверенно и с веселым
задором осваивает туристские марш-
руты [1] и многие другие.
Я уверен, что эти замечательные
ребята (дети и взрослые) не могут не
согласиться, что прекрасную приро-
ду, быстрый сплав по горной реке на
плотах или байдарках, пеший поход
по горным тропам или зыбкому бо-
лоту, тайге или тундре, дикую пляс-
ку на крохотной яхте по бурному
морю, а если плюс к этому еще и
трансивер, трель “морзянки” из па-
латки у вечернего костра или в ма-
леньком кубрике яхты — все это нор-
мальный человек никак не может
поменять на любой цивильный от-
дых даже в лучших отелях мира.
Но, увлекаясь такими экспедиция-
ми, руководителю необходимо по-
мнить о безопасности группы, осо-
бенно если в ее составе дети. Для это-
го нужна радиосвязь и умение техни-
чески и тактически правильно пре-
одолевать препятствия на маршруте
Если с первым для радиолюбителя
все ясно, то вторая проблема успеш-
но решается с помощью друзей-тури-
стов Им тоже крайне нужна радио-
связь. Но трансивер в группе — это
еще не решение проблемы. Нужна
сеть туристической радиосвязи (мож-
но это назвать иначе, от этого суть не
меняется). Наличие ее хотя бы в од-
ной-двух областях обеспечит безопас-
ность туристским группам и радиоэк-
спедициям целого региона, а дальше...
Кто это будет создавать? Конечно,
тот, кому это нужно, т.е. сами же уча-
стники экспедиций. Проблема не из
легких, но используя любительскую
радиосвязь и хотя бы десяток энту-
зиастов-радиолюбителей в области,
можно многое сделать
Схема решения проблемы предель-
но проста. Можно исходить из того,
как мы все это делаем, уходя в QRP-
экспедицию. Мы договариваемся с
друзьями о проведении трафиков;
одна из коллективных радиостанций
определяется как областной (регио-
нальный) центр радиосвязи, имею-
щий договоренность о контактах с
административными органами горо-
да или области, занимающимися ту-
ризмом или спортом, а через них
и со службой MRC.
Радиоэкспедиции и туристические
группы, имеющие радиостанции,
выходят на связь с центром радиосвя-
зи. При получении радиограммы с
просьбой о медицинской или техни-
ческой помощи (например от группы
с детьми, находящейся в дальней ав-
тобусной экскурсии) Центр радио-
связи выходит в своем городе на
службу MRC или оказывает помощь
другой группой, находящейся в этот
момент поблизости. В случае получе-
ния от группы известия о неблагопо-
лучной экологической обстановке на
маршруте (лесной пожар, наводне-
ние, сход лавин и др.), центр радио-
связи выходит на соответствующие
государственные органы.
Для этой туристической сети ис-
пользуются частоты 3590±2 кГц и
7035±2 кГц на участках CW 80- и 40-
метровых любительских диапазонов
и, соответственно, 3840±3 кГц и
7090±3 кГц при работе SSB.
Для приема экстренных радио-
грамм областные Центры радиосвя-
зи прослушивают в первые пять ми-
нут каждого четного часа на 80-мет-
ровом диапазоне указанную частоту
в CW участке, а вторые пять минут
— на участке SSB. В нечетные часы
прослушивают 40-метровый диапа-
зон в том же порядке. По возможно-
сти, прослушивание диапазонов ве-
дется походными группами и активи-
стами.
На первых порах прослушивание
диапазонов не обязательно вести
круглосуточно. Достаточно, напри-
мер, делать это утром — с 4.00 до 5 10
и вечером — с 14.00 до 18.10 GMT в
период летнего сезона.
Эти же частоты можно использо-
вать для проведения Круглого стола
радиолюбителей-туристов с инфор-
мацией о проводимых экспедициях,
проведения трафиков с походными
группами и радиоэкспедициями
Выбор низкочастотных диапазо-
нов объясняется тем, что у многих
радиолюбителей имеется в наличии
переносная аппаратура промышлен-
ного или собственного изготовления,
имеющая эти диапазоны, и она впол-
не пригодна для решения данной про-
блемы.
Практика показывает, что такая
радиостанция как “Лавина” (пере-
строенная на диапазон 7,0 МГц),
имея выходную мощность всего 0,3
Вт (только CW), позволяла провести
QSO на расстоянии до тысячи кило-
метров, а вот радиостанция “Ангара”
с выходной мощностью до 7 Вт обес-
печивает уверенную радиосвязь на
значительные расстояния только
если нет помех на частоте. Поэтому
и просьба огромная к радиолюбите-
лям — воздерживаться проводить на
этой частоте рядовую QSO-беседу
большими мощностями.
В дальних же экспедициях лучше
18
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
1111
Робинзоны е эфире
4-Я РОССИЙСКАЯ
ЮТА КОНФЕРЕНЦИЯ
Конференция состоится 9.. 11 октября 1998 г. в г.Ли-
пецке (организатор — Russian Robinson Club).
Программа конференции
Контест-форум Обсуждение вопросов, связанных с
деятельностью контест-клуба RCC
Радио-ярмарка, лотерея, музей, блиц-турнир, НАМ-
конкурсы.
Выступления участников, просмотр видеоматериа-
лов.
Подведение итогов по номинациям RRC
- лучшая Российская ЮТА-экспедиция 1997 года;
- лучшая Всемирная ЮТА-экспедиция 1997 года;
- Робинзон года’97;
- YL Робинзон’97;
- за вклад в развитие RRA/ЮТА движения в России;
- за популяризацию национальной островной Рос-
сийской программы RRA.
Выступления участников, просмотр видеоматериа-
лов.
Аккредитация “World Robinson Cup” (представление
призов);
Аккредитация дипломных национальных программ
Арктики и Антарктики
Праздничный банкет (подведение итогов, розыгрыш
лотереи, блиц-турниры, НАМ-конкурсы, аукцион).
Футбольный матч между сборными IOTA/DXCC.
Оргкомитет приглашает различные фирмы, клубы,
ассоциации и радиолюбителей принять участие в кон-
ференции
Ждем от Вас заявок!
Оргкомитет надеется также на спонсорскую под-
держку. Предварительные заявки на участие, пись-
ма и поздравления необходимо направлять в адрес
оргкомитета: 398000. г.Липецк, а/я 3. E-Mail:
<panoramatour@lipetsk.ru>.
По всем вопросам обращаться к председателю орг-
комитета В.Сушкову (RW3GW), 330118, г.Липецк,
а/я 3, т.(0742) 74-65-19, 77-66-22.
использовать 20-метровый диапазон
Там уже есть аварийная любительс-
кая частота, и ее организаторы, я ду-
маю, не откажутся провести необхо-
димую радиосвязь.
Летом текущего года группа энту-
зиастов хочет провести совместно с
областной федерацией радиоспорта
и рядом туристских и радиолюби-
тельских организаций (радиоклуб
“Волна”, обл. ЦДЮТур, клуб радио-
любителей-туристов “Романтик” и
др.) и, возможно, с поддержкой об-
ластной или городской администра-
ции проверку возможности решения
этой проблемы. После проведения
эксперимента будут сделаны выводы
и внесены коррективы.
Свои мероприятия мы приурочива-
ем к большому событию — праздно-
ванию 55-й годовщины Курской бит-
вы в годы Великой Отечественной
воины. Это не только выполнение
условий диплома “Курская битва-55”
и работа мемориальной радиостан-
ции, но и проведение QRP-экспеди-
ций молодежных команд, встреча их
с ветеранами, проведение автобус-
ных экскурсий для ребят и ветеранов
по местам былых сражений. Возмож-
но, проведем учебный вызов службы
MRC походной группой, будет про-
ведена перекличка городов. Те вете-
раны, которые рискнут, преодолев
свои недуги, приехать на празднова-
ние знаменательного события, не бу-
дут оставлены без нашего внимания,
и им будет любезно предоставлен
кров в наших семьях.
Информация по всем мероприяти-
ям будет передаваться за Круглым
столом молодежных радиостанций
России, проводимым на RK3WWO
его постоянным ведущим В.Поваля-
евым, который не только разрабаты-
вал эти мероприятия, но и активно,
как всегда, будет их проводить. Его
“коллективка” выполнит и функции
областного Центра радиосвязи в
этом эксперименте.
И последний вопрос — почему
ставка в проведении мероприятий
делается в основном на молодежь?
Объяснение простое — на протяже-
нии многих десятилетий мы, наше
общество, отдавали детям лучшее.
Результат известен. Хочется, чтобы
ребенок в своем увлечении видел и
нужность его обществу. Проведение
радиосвязи на “коллсктивкс” долж-
но быть для него не только удоволь-
ствием, но и возможностью своим
дежурством (под нашим наблюдени-
ем) практически оказать помощь
людям. А в QRP-экспедициях они
смогут не только освоить работу в
полевых условиях, но и лучше по-
знать и полюбить свой край, его при-
роду, историю. А наш долг — помочь
им в этом. Надеемся также на пони-
мание и поддержку всех радиолюби-
телей-коротковолновиков.
Литература
1. Радиолюбитель. КВ и УКВ 1998.
N1.
19
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
1111
Усилители
I.TAKACS (OK3ALE),
S.POCSI (HA5AI).
УСИЛИТЕЛЬ С ДИНАМИЧЕСКИМ СМЕЩЕНИЕМ
Несмотря на то что транзисторная
техника шагнула далеко вперед,
многие радиолюбители отдают
предпочтение лампам в усилителях
мощности Одним из малоизвестных
вариантов лампового усилителя яв-
ляется линейный оконечный каскад
класса С, в котором напряжение сме-
щения на экранной сетке изменяет-
ся пропорционально амплитуде
входного сигнала. Много лет тому
назад сообщалось о подобной схеме.
ламп Импеданс Rl+Ry;1Boine.™ (при-
мерно 75 Ом) обеспечивает стабиль-
ность усилителя. Аноды и сетки
ламп подсоединяются через антипа-
разитные УКВ-дроссели.
Значение напряжения смещения
первых сеток устанавливается дели-
телем напряжения R3, R4, так что-
бы в отсутствие сигнала лампы
были полностью заперты. Посколь-
ку два диода вместе с Cl, СЗ обра-
зуют схему удвоителя напряжения.
Снятие мощности с анода осуще-
ствляется обычным способом На
300 Вт подводимой мощности полу-
чается примерно 230 Вт выходной
мощности.
Преимущества схемы:
- не нуждается в нейтрализации,
хорошая линейность наряду со ста-
бильностью;
- по сравнению со схемой с зазем-
ленной сеткой, нуждается в заметно
меньшей входной мощности,
6П45С
Созданные на се основе устрой-
ства работают и поныне. В первом
образце использованы лампы
2хГУ29; в других — 2х6П36С и даже
4хГУ50. В принципе, пригодны раз-
ные оконечные электронные лампы
— пентоды, тетроды; годятся и лу-
чевые тетроды.
Принципиальная схема усилителя
показана на рис 1.
Входной сигнал подводится кабе-
лем, который подключается к обшей
точке Rl, Cl, С2 Отсюда он попа-
дает на первые сетки ламп Кроме
того, через выпрямитель с удвоени-
ем на вакуумных диодах обеспечи-
вается смешение на экранных сетках
при измерении входного сигнала
напряжение экранных сеток повто-
ряет эти изменения с удвоенной ве-
личиной. Резистор R1 собирается из
четырех МЛТ-2. В случае двух ГУ29
его значение составляет 140 Ом; в
случае же 2х6П36С, равно как и
2х6П45С — 160 Ом.
Цепь смещения экранных сеток
образуют 2xEY83, R2 и СЗ Попыт-
ки использования полупроводнико-
вых диодов оказались безуспешны-
ми, вероятно, из-за того что в запер-
том состоянии полупроводниковые
диоды имеют заметную емкость
Cl, С2, СЗ — конденсаторы на 1 кВ
хорошего качества.
Ни Ни
20
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
•III
Усилители
Рис. 3
6XBY238 6х200мк/385В
6x100k/2W
01800В
015008
-01200В
0900В
0600В
0300В
FU4 2 5А
put J_0 01_L0 01
300mA Т 2kB T2kB
ных обмотки по 220 В/500 мА Каж-
дая вторичная обмотка питает свой
удвоитель напряжения, и они соеди-
нены последовательно по постоян-
ному току. Если в первичной обмот-
ки нс используется двухступенчатый
выключатель, то нужно считаться с
тем, что в момент включения блока
питания сеть будет основательно
“подсаживаться’ Для минимизации
этого эффекта последовательно
включен резистор, закорачивание
которого с помощью К2 может быть
автоматизировано с помощью реле.
В случае использования 2хГУ29
напряжение блока питания — 1500 В
В действующем образце эти лампы,
вопреки гораздо более скромным
паспортным данным, выдерживают
это напряжение. Для 2х6П45С на-
пряжение питания — 900 В.
Детали:
L1 — 2,5 мГн;
L2.. L5 — 4 витка эмалированной
медной проволоки диаметром 1 мм на
резисторе 50 Ом/2 Вт; между витками
и резистором имеется воздушный за-
зор в 1 мм;
L6 — конструкция показана на
рис 4;
L7 — 3 витка медной шины 1x8 мм,
диаметр — 60 мм, зазор между вит-
ками — 5 мм;
L8 — 6 витков медной шины 1 хб мм,
диаметр — 50 мм, зазор между витка-
ми — 5 мм; для 21 МГц — отвод от
середины;
L9 — 25 витков медной проволоки
диаметром 3 мм, диаметр — 40 мм,
зазор между витками — 2 мм, для
7 МГц — отвод с 8-го витка, считая
от L8.
Анодный конденсатор перемен-
ной емкости должен быть с больши-
ми воздушными зазорами.
Данный усилитель работал безу-
коризненно в течение многих лет на
радиостанции HA5AI
Radiotechnika. 8/92.
Перевод А Бельского.
-------1
- не нужно стабилизировать напря-
жение экранных сеток;
- при отсутствии сигнала лампы не
потребляют ток, не нужен переклю-
чатель прием/передача;
- большой КПД.
Цоколевка некоторых сравнитель-
но часто встречающихся оконечных
ламп, а также EY83 показана на
рис.2 (вид снизу).
Блок питания показан на рис.З.
Трансформатор имеет три вторич-
ПРОДАЕТСЯ:
• новый трансивер 1СОМ,
УКВ радиостанция на 144,430 МГц.
Тел. в Минске (017) 233-53-10.
V '1
• трансивер “Прибой*4;
• Kenwood ТН28Е 144, 430 МГц;
• радиоприемник Р-309;
• радиостанция Р-123
Вся аппаратура — в отличном
состоянии
Обращаться по адресу
220074, г Минск, а/я 85,
тел. (017) 251-73-60,
EW2KVV. Козловский Владимир
Прокопьевич.
21
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
Hill
Трансиверы
СИНТЕЗАТОР ЧАСТОТЫ
(Окончание. Начало bN4/98).
А.БЕЛЯНСКИЙ (US2II, ex RB4I1I),
E-mail: root@radicom donetsk.ua
2 465/139 l@fidonet
тел.(0622) 37-54-65, 32-24-05
Схема соединения блоков синтеза-
тора и подключения его к трансиве-
ру показана на рис 4
Дисплейный модуль (рис.З) под-
ключается к плате синтезатора пятью
проводами.
Data — последовательные данные,
С1с — тактовые импульсы;
Gnd — сигнальная “земля”;
Key! — первая линия опроса кла-
виатуры;
Кеу2 — вторая линия опроса кла-
виатуры
С процессора идет еше один сиг-
нал, предназначенный для дисплея
Stb-сигнал гашения индикато-
ров, но в описываемом варианте
дисплея он нс используется. Пери-
од регенерации дисплея — 2.5 мс.
Каждые 2,5 мс процессор последо-
вательно передает в дисплей две-
надцатиразрядное управляющее
слово, которое определяет подсвет-
ку одного из восьми знакомест ин-
дикатора. Старшие биты следуют
первыми. Назначения битов управ-
ляющего слова приведены на рис.5.
Управляющее слово фиксируется
сдвиговыми регистрами 561 ИР2
(DDL DD2) (рис.З), к выводам кото-
рых подключены ключи VT1...VT8 и
дешифратор номера разряда
555ИД10 (DD3), которые управляют
светодиодным индикатором HG1. На
элементе DD2B собран одновибра-
тор гашения. При поступлении так-
товых импульсов на вход “С" (вывод
9 DD2) логическая “I” со входа реги-
стра передается на его выход (вывод
5 DD2) и держится там до тех пор,
пока конденсатор СЗ нс зарядится до
уровня логической “I”. Постоянная
времени цепочки R1, СЗ определяет
длительность импульса на выходе
Этот импульс подается на вывод 12
DD3 и используется для гашения ин-
дикатора на время последовательно-
го ввода информации в дисплей.
Именно благодаря этому одновибра-
тору и не используется сигнал Stb
процессора, что позволило умень-
шить толщину жгута, тянущегося к
дисплею, на один провод.
В качестве индикатора на схеме
обозначен АЛС318 Он. конечно, бу-
дет работать, но лучше поставить
что-то с более крупными цифрами
Больше всего, на мой взгляд, подхо-
дят сборки из трех строенных свето-
диодных индикаторов корейского
производства, которые частенько
применяются в самодельных АОНах.
Они совпадают по цоколевке с
АЛС318 и на любом радиолюбитель-
ском рынке продаются у “аонщи-
ков". В крайнем случае, можно на-
брать матрицу из АЛС324 или им
подобных.
Вообще говоря, приведенной ин-
формации вполне достаточно, чтобы
подготовтенный радиолюбитель раз-
работал дисплей сам, по своему вку-
су и возможностям. Ведь конструк-
ция дисплея очень сильно зависит от
конструкции трансивера, в который
этот дисплей будет установлен.
Клавиатура содержит 12 кнопок на
замыкание без фиксации. Ее конст-
Keyib
- ►XSl
kXS2
► S5
4 38
4 S3
СИНТЕЗАТОР
Рис. 4
ДИСПЛЕИ
Display, DPiTft
GND
12B
xsel-
XS17»
xsi3..xsis>
XS10»
XS114
XS7»
XS1B4
XS13»
XS204
♦xsi
>XS2
►XS3
XS6
XS7
XS4
Baiad
кой симЬола
|11 |1D 19 | В 17 16 15 14 13 12 1Управлявшее устройство дисплея
ТРАНСИВЕР
номер знакоместа
признак Вклинения светодиода
сегмент b
сегмент д
сегмент h
сегмент с
сегмент е
сегмент g
сегмент а
сегмент f
Рис. 5
2
- ► S3
-► S-Ч
22 вввввв
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
Hill
Трансиверы
Рис. 6
Рис. 7
рукция может быть любой и также
зависит от конструкции трансивера.
Клавиатура опрашивается один раз
за 8 циклов регенерации, т.е пятьде-
сят раз в секунду. При нажатии на
любую кнопку на выходе ‘‘Sound’’
генерируется короткий звуковой сиг-
нал, который может быть выведен па
любой излучатель или подмешан в
тракт НЧ трансивера.
Конструкция и детали
Конструктивно синтезатор выпол-
нен на двух печатных платах — пла-
те синтезатора (чертеж печатных
проводников показан на рис.6, рас-
положение деталей на ней — на
рис.7) и плате дисплея (чертежи пе-
чатных проводников с нижней и вер-
хней стороны показаны на рпс.8 и
рис.9 соответственно, расположение
деталей — рис. 10). Печатная плата
синтезатора — односторонняя, со
сплошной металлизацией со стороны
компонентов, которая является об-
щей земляной шиной. Отверстия, в
которые проходят выводы элемен-
тов, не имеющие контакта с землей,
со стороны фольги раззенкованы.
Стремясь облегчить повторение в
домашних условиях, печатная плата
разведена так, что ее можно нарисо-
вать руками, т.е. ни один печатный
проводник не проходит между выво-
дами микросхемы. Но из-за этого
пришлось ввести три проволочные
перемычки ГУН синтезатора заклю-
чен в экранирующую коробку. Стен-
ки ес, высотой 12 мм, сделаны из бе-
лой жести и припаяны к фольге со
стороны компонентов. Сверху ко-
робка закрыта крышкой из односто-
роннего стеклотекстолита (фольгой
вверх), которая по периметру припа-
яна к стенкам. Рекомендуется впаи-
вать стенки коробки ГУНа до мон-
тажа элементов, а крышку — в самом
конце, после полной настройки син-
тезатора.
Катушки ГУНа LI ..L5 — бескар-
касные, намотаны проводом ПЭВ-2
диаметром 0,8 мм Их намоточные
данные приведены в табл.З. Катуш-
ки установлены с зазором 2 мм меж-
ду платой и нижним краем обмот-
ки. Дроссели L6, L7 и L8 — про-
мышленного изготовления, но их
можно намотать и самому на фер-
ритовых кольцах К7х4х2 600НН
DA2, DA3 — маломощные интег-
ральные стабилизаторы с максималь-
ным током 100 мА. Их можно заме-
нить на КР142ЕН8, КР142ЕН5, но
последние великоваты по размерам
Под микросхему DD1 надо обяза-
тельно предусмотреть панельку. Все
постоянные резисторы — МЛТ-
0,125 Конденсаторы — КМ5, КМ6,
за исключением С36 — К.53-14 и С35,
который должен быть малогабарит-
23
Радиолюбитель. КВ и УКВ 5/98
Ill»
KB и УКВ
nil
Трансиверы
Табл. 3
Катушка L1 L2 L3 L4 L5
Количество витков 10 6 7 7 8
Диаметр оправки, мм 5,5 4,5 4,5 5,5 5 5
Длина намотки, мм 9 7 7,5 8,5 9
Она устанавливается в трансивер
компонентами вниз. т.е. индикатор
оказывается вверх ногами. Для пра-
вильного отображения сегментов из-
Рис. 9
Рис. 10
иым пленочным. С44 и С48 — любые
электролитические подходящих габа-
ритов. В качестве VD1.. VD4 подой-
дут коммутационные pin-диоды. Ва-
рикапы можно заменить на анало-
гичные с начальной емкостью около
5 пФ и с коэффициентом перекрытия
по емкости не менее семи.
Весовые резисторы ЦАП, как уже
было сказано, подбираются с точно-
стью 0,5% по следующей методике.
Допустим, нам надо изготовить ре-
зистор с сопротивлением 80 к. Берем
резистор ближайшего меньшего но-
минала — 75 к, и измеряем его сопро-
/
тивление. Получаем, например, 76,25 к.
остается 80-76,25=3,75. Теперь берем
пачку резисторов 3 6 к и подбираем
ближайший к 3,75. После чего, сло-
жив два подобранных резистора па-
раллельно, скручиваем их выводы с
одной стороны и аккуратно спаива-
ем, стараясь не перегревать. После
того как они остынут, снова измеря-
ем сопротивление, так как бывает,
что при перегреве сопротивление ре-
зисторов немного “уходит В печат-
ную плату изготовленные резисторы
устанавливаются вертикально.
Плата дисплея — двусторонняя
менена разводка контактов индика-
тора по сравнению с принципиаль-
ной схемой Клавиатура монтирует-
ся отдельно и соединяется с платой
дисплея шестью проводами согласно
принципиальной схеме Светодиод
устанавливается на длинных выводах
вертикально и изгибается на 90° в
сторону оператора.
Настройка
Настройку синтезатора рекоменду-
ется производить одновременно с
монтажом Прежде всего надо смон-
тировать опорный кварцевый гене-
ратор и элементы питания Для на-
стройки резистор R25 необходимо
перемкнуть, а на верхний (по схеме)
контакт резистора R24 подать +5 В
При вращении движка R24 от одного
крайнего положения до другого час-
тота на выходе генератора должна
изменяться не менее чем на 1,5 кГц.
Причем в нижнем положении, часто-
та должна быть ровно 8000000 Гц
Затем на плату устанавливаются эле-
менты ГУН, и производится укладка
частот согласно табл.2 Для этого на
левый (по схеме) вывод R31 надо по-
дать постоянное напряжение, регули-
руемое от 0 до 5 В. Обычно при пра-
вильно выполненных катушках под-
диапазоны ГУН перекрываются с
большим запасом, и дополнительной
подстройки не требуется, но при не-
обходимости можно подогнать ин-
дуктивность катушек, сжимая и рас-
тягивая витки. Подгонку надо начи-
нать с высокочастотного диапазона
Контролировать частоту после под-
гонки необходимо накрыв коробоч-
ку ГУНа большой металлической
пластиной, которая в данном случае
служит крышкой.
После настройки ГУНа можно ус-
тановить все остальные детали и про-
24
Радиолюбитель. КВ и УКВ 5/98
Illll
KB и УКВ
Illll
Трансиверы
выдает краткий звуковой сиг-
нал, на дисплее на 0,5 с появля-
ется начальное сообщение, и
синтезатор переходит на диапа-
зон 14 МГц — в середину RTTY
участка. Частота индицируется
с точностью до 100 Гц, буква “А”
или * В” в первой позиции инди-
катора обозначает активный
VFO
Дтя переключения режимов синте-
затора используется клавиатура из
двенадцати кнопок. Они соединены
в матрицу 6x2. Один из вариантов
клавиатуры приведен на рис. 12.
Рис. 12
изводить окончательную на-
стройку синтезатора. Желатель-
но проконтролировать форму
сигнала на выводе 4 DD1 Он
должен иметь размах от 0 до 5 В
В противном случае необходимо
уменьшить величину С15. Во
время отладки было установле-
но, что отдельные экземпляры
1508ПЛ1 при отсутствии этого
конденсатора работают неустойчи-
во. Но если его емкость велика, тог-
да может не хватить амплитуды иа
тактовом входе процессора.
ЦАП настройки не требует, за ис-
ключением обещанного “тонкого
момента”. Дело в том, что напряже-
ние на выходе регистра 561ИР2 не-
много зависит от тока нагрузки. И
поэтому самый старший разряд
вывод 10 DD2 — немного “подсажи-
вается , так как к нему подключен
резистор самого меньшего номина-
ла. Выглядит это так, как изображе-
но на рис.11. Таким образом, вид-
но, что резистор R22 должен быть
не 10 к, а немного меньше. Проше
всего вместо R22 временно вклю-
чить переменный резистор и точно
подобрать его номинал.
Завершает настройку синтезатора
сопряжение сегментов. Эта опера-
ция производится тогда, когда син-
тезатор уже полностью собран. К
выходу синтезатора необходимо
подключить частотомер. Затем, пе-
рестраивая синтезатор манипулято-
ром, надо найти момент, когда код
на входе ЦАП изменяет свое значе-
ние от максимального к минималь-
ному (переход к следующему сег-
менту). В этот момент наверняка
произойдет скачок частоты, что
можно будет наблюдать на частото-
мере Вращая резистор R24, добей-
тесь монотонного изменения часто-
ты при переходе от одного сегмен-
та к другому Эту операцию лучше
всего производить иа вашем люби-
мом диапазоне. А если у вас все лю-
бимые — то на диапазоне 3,5 МГц.
Дисплейный модуль настройки не
требует
Работа с синтезатором
Особенностью предлагаемого
синтезатора является способ управ-
ления частотой. Здесь нет традици-
онной круглой ручки, и управление
синтезатором осуществляется с мани-
пулятора телеграфного ключа. Есте-
ственно, кроме перестройки частоты
в режиме приема, синтезатор работа-
ет в режиме передачи как электрон-
ный телеграфный ключ. Кроме того,
в постоянную память синтезатора за-
писано несколько стандартных теле-
графных фраз, которые в режиме пе-
редачи вызываются нажатием на
одну из кнопок цифровой клавиату-
ры. Конечно, многие воспримут это
новшество отрицательно, и специ-
ально для “консерваторов” есть ва-
риант с валкодером. Он отличается
только программно и не требует из-
менения схемы. Но, конечно, все фун-
кции телеграфного ключа в нем не-
доступны.
Манипулятор может иметь как
обычную конструкцию, так и специ-
альную — со сдвоенными контакта-
ми. Дело в том, что синтезатор допус-
кает две скорости перестройки. Ска-
жем, замкнут левый контакт — пос-
ле небольшой паузы (установлена
задержка 0,1 с) частота начинает мед-
ленно плыть вверх. Нажимаем силь-
нее — частота побежала в пять раз
быстрее. Нажат правый контакт —
частота пошла вниз, сильнее —• быс-
трее. Манипулятор должен иметь по
два контакта с каждой стороны.
Один замыкается первым, другой —
вторым Причем первый правый со-
единен со вторым левым, а первый
левый — со вторым правым. Конст-
рукция должна быть такой, чтобы
при слабом нажатии на “землю” за-
мыкался один контакт, при сильном
— оба Кратковременное замыкание
контакта манипулятора (менее 0,1 с)
вызывает изменение частоты на вы-
ходе синтезатора на один шаг. Кон-
струкция манипулятора нс приводит-
ся, каждый может разработать его по
своему вкусу.
При включении синтезатора он
Fast 1 Vfo->M 2 M->VFO 3
1 9 3.5 7
Split A<->B B=A
4 5 6
10 14 18
Band Lock Scan
7 8 9
21 24 28
ESC Dial Enter
- 0 -
Up Dn Speed
Назначение клавиш
1. “Fast” — переключение синтеза-
тора в режим быстрой перестройки.
В этом случае один шаг равеи 1 кГц
на диапазонах с коэффициентом де-
ления 4, и 2 кГц на диапазонах с ко-
эффициентом деления 2. При вклю-
ченном режиме “Fast” во второй по-
зиции индикатора появляется буква
"F”. Еще одно нажатие на эту кноп-
ку выключает режим “Fast”. В режи-
ме ' Band” эта кнопка включает диа-
пазон 1,9 МГц, в режиме “Dial” -
вводит цифру 1.
2. “VFO—>М” — запись частоты ак-
тивного VFO в ячейку памяти. При
нажатии этой кнопки на дисплее ото-
бражается слово “PUSH”, и програм-
ма ожидает нажатия любой цифро-
25
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
л а л в 1
<-'/ ^<'Г-7.:;:у^:^И:;\::!г^ансиверы.
вой кнопки, определяющей номер
ячейки, в которую будет записана ча-
стота. Для отмены этого режима без
записи частоты можно нажать кноп-
ку “ESC”. В режиме “Band” эта кноп-
ка включает диапазон 3,5 МГц, в ре-
жиме “Dial” — вводит цифру 2.
3. ‘ М—>VFO” — извлечение часто-
ты из памяти и запись в текущий
VFO. При нажатии этой кнопки на
дисплее отображается слово “POP”,
и программа ожидает нажатия любой
цифровой кнопки, определяющей
номер ячейки, из которой будет из-
влечена частота. Если ячейка пуста,
на дисплее на короткое время отобра-
жаются прочерки. Для отмены этого
режима без извлечения частоты мож-
но нажать кнопку “ESC”. В режиме
“Band” эта кнопка включает диапа-
зон 7 МГц, в режиме “Dial” — вво-
дит цифру 3.
4 “Split” — разнос частот приема-
передачи. При включении этого ре-
жима символ на первой позиции ин-
дикатора начинает мерцать. При пе-
реходе на передачу происходит сме-
на VFO Таким образом можно ра-
ботать на разнесенных частотах как
внутри диапазона, так и на разных
диапазонах. При выключении режи-
ма “Split” частота активного VFO
подтягивается к частоте неактивно-
го, и синтезатор возвращается на ту
частоту, где он находился в момент
включения режима “Split”. Если не-
обходимо остаться на частоте при-
ема, то перед выключением режима
“Split” надо нажать кнопку “А=В”.
Нажимая кнопку “А<-»В”, можно
прослушивать частоты передачи. В
режиме “Band эта кнопка включает
диапазон 10 МГц, в режиме “Dial” —
вводит цифру 4
5. “А<-»В” — смена активного VFO
В режиме ‘ Band эта кнопка вклю-
чает диапазон 14 МГц, в режиме
“Dial” — вводит цифру 5.
6 “А=В” — уравнивание частоты
неактивного VFO с частотой актив-
ного. В режиме “Band эта кнопка
включает диапазон 18 МГц, в режи-
ме “Dial" — вводит цифру 6.
7. “Band — переход на другой ди-
апазон. При нажатии этой кнопки на
дисплее отображаются буквы “Bnd”,
и программа ожидает нажатия любой
цифровой кнопки. Для отмены этого
режима без изменения диапазона
можно нажать кнопку “ESC”. В ре-
жиме “Band” эта кнопка включает
диапазон 21 МГц, в режиме “Dial” —
вводит цифру 7.
В.ПРИХОДЬКО (EW8AU),
246027, Беларусь, г.Гомель, а/я 68.
МЕТОДЫ РЕАЛИЗАЦИИ
С температурным дрейфом
частоты, девиацией, ухо-
дом частоты при переходе на
передачу сталкивались многие. Эта за-
дача решаема, если не просто копиро-
вать схему, а разобраться в ее работе.
При конструировании следует
придерживаться определенных пра-
вил. Так. граничная частота транзи-
сторе! должна быть намного выше
рабочей частоты ГПД Транзистор
должен работать с малыми токами.
Не нужно стараться снимать с гене-
ратора сразу большое напряжение
ВЧ Монтаж лучше делать не печат-
ный, а навесной. Корпус генерато-
ра с КПЕ и верньером должен быть
развязан от шасси, чтобы предотв-
ратить микрофонный эффект. Кон-
денсаторы желательно применять
слюдяные КСО, катушку лучше при-
менить с вожженной медью или се-
ребром, но можно изготовить и са-
модельную. При этом в качестве
каркаса используется стеклянная
или керамическая трубка Нужно за-
чистить каркас мелкозернистой
шкуркой, обезжирить и нанести тон-
кий слой клея БФ-2. Из тонкой мед-
ной фольги вырезать длинную узкую
полоску шириной примерно 1,5 мм
и наклеить на каркас нужное коли-
чество витков из нес с шагом 1...2 мм.
Потом выдержать 10.. 12 часов при
температуре 60°, например под элек-
тролампочкой.
С1
5.25
R12
Др1 150мкГн Др2
26
Радиолюбитель. КВ и УКВ 5/98
Illi*
KB и УКВ
111)1
Трансиверы
8. “Lock” — блокировка перестрой-
ки частоты. В этом режиме запреща-
ется перестройка частоты манипуля-
тором, он работает только как теле-
графный ключ. Но зато появляется
возможность автоматического пере-
хода на передачу при нажатии клю-
ча. В режиме "Band” эта кнопка
включает диапазон 24 МГц, в режи-
ме "Dial” — вводит цифру 8.
9 "Scan” — сканирование ячеек
памяти. В режиме "Band" эта кнопка
включает диапазон 28 МГц, в режи-
ме “Dial” — вводит цифру 9.
10. “ESC” — отмена ввода в неко-
торых режимах. В режиме “Speed”
эта кнопка увеличивает скорость ма-
нипуляции.
11 ’ Dial” — ручной набор часто-
ты с клавиатуры. В режиме "Speed"
эта кнопка уменьшает скорость ма-
нипуляции, в режиме “ D al" — вво-
дит цифру 0.
12. “Speed" — установка скорости
манипуляции телеграфного ключа.
При нажатии этой кнопки на дисп-
лее отображается слово “Speed" и
текущая скорость манипуляции в зна-
ках/минуту по системе “Paris". Нажи-
мая кнопки Up и Dn. можно увели-
чивать и уменьшать это значение.
Для выхода из этого режима необхо-
димо еще раз нажать кнопку "Speed".
Программа, которая управляет
описываемым синтезатором, посто-
янно совершенствуется. Добавляют-
ся новые функции, устраняются ста-
рые ошибки, появляются новые. Про-
граммисты меня поймут.
Автор с благодарностью примет
любые пожелания, замечания, крити-
ку Жду писем по E-mail.
Литератора
1 Денисов В. и др. Синтезатор ча-
стоты трансивера. — Радио, 1990, N1.
2. Кухарук А. Синтезатор частоты.
Радиолюбитель, 1994, N1, с.39
3. Тарасов А. Синтезатор часто-
ты для коротковолнового транси-
вера. — Радиолюбитель, 1996, N3,
с.32.
4. Левин В. и др. Синтезаторы час-
тот с системой импульсно-фазовой
автоподстройки. — М.: "Радио и
связь”, 1989.
5. Головин О. Профессиональные
радиоприемные устройства дскамет-
рового диапазона. — М.: "Радио и
связь", 1985.
6. Стасенко В. Синтезатор частоты
для радиостанции диапазона
144... 146 МГц. — Радиолюбитель,
1995, N4, с.41
ВЫСОКОСТАБИЛЬНОГО ГПД
Рассмотрим одну из схем высоко-
стабильного ГПД.
Генератор собран по схеме емкос-
тной трехточки на полевом транзи-
сторе VT1 КП350А (2П350А). Сиг-
нал с амплитудой 0,2 В снимается с
делителя R8, R9 и поступает на ши-
рокополосный буферный каскад на
VT2 КП306. Обычно после генера-
тора включают один или два повто-
рителя
Недостаток повторителя в том, что
он имеет большую емкость база-
эмиттер, при этом каскад на полевом
транзисторе имеет проходную ем-
кость 0,07 пФ, и влияние нагрузки в
этом случае минимально. Сигнал
усиливается до нужной амплитуды
усилителем на транзисторе VT3. Ре-
гулировка амплитуды выходного на-
пряжения осуществляется цепочкой
обратной связи С20, R20 и делителем
первого каскада R8 R9. Настройка
генератора сводится к установке на-
пряжений на первом и втором затво-
рах VT1 до появления генерации, при
этом конденсаторы СЗ и С5 должны
быть выведены на минимальную ем-
кость, а С1 — в среднее положение.
Форму сигнала регулируют измене-
нием в небольших пределах номина-
лов резистора R6 и конденсатора
СЮ. Конденсатор С6 служит для ра-
стяжки диапазона. Амплитуду сигна-
ла устанавливают резистором R4.
Добившись нормальной формы сиг-
нала, приступают к температурной
стабилизации каскада. Конденсатор
С2 набран из нескольких конденса-
торов малой емкости (от 1 до 3 пФ),
имеющих положительный ТКЕ. Кон-
денсатор С4 также набран из не-
скольких конденсаторов с отрица-
тельным ТКЕ. Определив, в какую
сторону уходит частота (вверх или
вниз), вводим компенсации, увеличи-
вая емкость СЗ или С5 — в зависи-
мости от того, куда уходит частота.
Так как мы вводим дополни гельную
емкость, частота ГПД понижается,
конденсатором С1 возвращают час-
тоту в исходную точку, уменьшая ем-
кость С1. Нагревая и охлаждая схе-
му, смотрим за изменением частоты.
Самый трудоемкий процесс — это
подбор количества конденсаторов С2
и С4. Почему их ставят не как один
большой емкости, а набирают из 2
или 6 конденсаторов малой емкости
(по 1...3 пФ)?
Дело в том, что при нагревании
контура медь катушки быстро прово-
дит тепло и расширяется. Конденса-
торы прогреваются медленно, ком-
пенсация запаздывает. Когда мы на-
бираем компенсирующую емкость из
нескольких конденсаторов, мы уве-
личиваем площадь, устраняя запаз-
дывание.
В схеме буферного каскада на VT2
применен трансформатор с объем-
ным витком 4:1. Если нет в наличии
такого трансформатора, можно на-
мотать его на подходящем кольце
300.. 1000 НН. Провод — ПЭЛШО
0,12...0,15 мм, скрутка — в два про-
вода, 1 виток на 1 мм. Предваритель-
но опилив у кольца острые края, при-
даем ему форму круглого тора. Чем
плотнее обмотка прижата к ферриту,
тем широкополосной и равномерней
АЧХ трансформатора. Ненамного
ухудшая параметры, можно обойтись
без тсрморсзисторов.
м 27
Радиолюбитель. КВ и УКВ 5/98
Illll
KB и УКВ
Illll
Приемники
В.РУБЦОВ (UN7BV),
473005, г.Акмола,
м-р-н “А , а/я 1810
УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ
ЧАСТОТЫ
ВХОД 1st
С11
1,0x15В
—I|i----0к УНЧ
J_C10
~г 0,01
строенные сердечники — от
СБ-9А. Катушка L2 имеет
20 витков провода ПЭЛ-0.24
и намотана поверх L1.
При ПЧ равной 5 МГц С2
и С7 должны иметь номина-
лы по 100 пФ С4— 1200 пФ,
СЗ — 0,015 мкФ. LI, L3 —
На рис. 1 представ-
лена схема уси-
лителя, являю-
щегося усовершенствован-
ным вариантом схемы, при-
веденной в [1] Усилитель
рассчитан на ПЧ 500 кГц и
имеет коэффициент усиле-
ния около 6000 Несмотря
на большой коэффициент
цепи эмиттера VT3 вклю-
чен последовательный
контур L3, С7. Выход уси-
лителя через трансформа-
тор Т1 нагружен на коль-
цевой балансный смеси-
тель VD1.. VD4. Цепь С5,
R5 — развязка по питанию
При возникновении не-
обходимости ввода АРУ
нал с частотой 500 кГц. и
подстраиваются сердечни-
ки катушек LI, L3 до полу-
чения максимума сигнала
НЧ на выходе. Для частоты
ПЧ 500 кГц катушки L1 и
L3 должны иметь по 70 вит-
ков провода ПЭЛ-0,24, на-
мотанных внавал на оправ-
ках диаметром 5 мм. Под-
31 виток, L2 — 5 витков на
таких же, как и для 500 кГц,
каркасах. Трансформатор
Т1 намотан на ферритовом
кольце 10x6x4 600 НН. Для
ПЧ 500 кГц обмотки имеют:
I — 45 витков, II — 15 вит-
ков провода ПЭЛШО-0,24.
Для ПЧ = 5 МГц: I
15 витков, II — 5 витков
ПЭЛШО-0,24.
усиления, он устойчив к са-
мовозбуждению и облада-
ет хорошей динамикой.
Все три транзистора связа-
ны между собой гальвани-
чески. Ток покоя всех трех
каскадов устанавливается
автоматически при подбо-
ре номинала резистора R3
Изменения режима любого
из транзисторов приводят
к обратному изменению
режимов остальных тран-
зисторов, оказывая на весь
усилитель стабилизирую-
щее действие.
На входе усилителя
включен параллельный
контур LI, С2. Для улуч-
шения избирательности
следует воспользоваться
схемой, показанной на
рис.2. В этом случае верх-
ний вывод резистора R1
(рис. 1) следует отсоединить
от “плюса” питания и под-
ключить к коллектору тран-
зистора VT4 Резистором
Rl 1 регулируют коэффици-
ент усиления усилителя.
Прибор РА1 используется в
качестве S-мстра. При по-
даче на резистор R16 напря-
жения + 12 В Тх происходит
запирание усилителя
Настраивается усили-
тель подбором резистора
R3 (рис 1 )до получения
тока эмиттера VT1 0,5 мА
Затем на вход подается сиг-
♦12В
к Вых УНЧ
к R1
J± С15
VD5 Д18 “Г k?
15В
«ок га™
г] о.ок
VD6 КД503АТ
-т—К—<•
"ЗАПИРАНИЕ* (+12ВТх)
Рис. 2
28
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
4111
Приемники
На рис.За показана схе-
ма подключения к усилите-
лю амплитудного детекто-
ра. При ПЧ равной 500 кГц
номиналы конденсато-
ров: С7—5100 пФ, С16 —
2700 пФ; при ПЧ 5 МГц: С7
1200 пФ, С16 —270 пФ
На рис.36 и Зв показаны
цепочки, подключаемые
вместо С7. Изменяя номи-
налы элементов, входящих
в эти цепочки, можно в
широких пределах изме-
нять резонансные характе-
ристики усилителя
При замене (рис.1) це-
почки L3, С7 конденсато-
ром номиналом 0,033 мкФ
и исключении контура L1,
С2 усилитель становится
широкополосным с не-
большим подъемом харак-
теристик в области часто-
ты 500 кГц. При замене С4
и L3, С7 конденсаторами
по 1200 пФ небольшой
подъем частотной характе-
ристики наблюдается в об-
ласти 5 МГц Для получе-
ния других резонансных
характеристик усилителя
можно вместо резистора
R6 (а аналогично — и R2)
следует включить цепочки,
показанные на рис 4 .7.
Например цепочка, по-
казанная на рис.5. дает дву-
горбую резонансную ха-
рактеристику с небольшим
провалом в середине. Для
получения этой частотной
характеристики одну це-
почку (с номиналами, ука-
занными вне скобок) уста-
навливают вместо R2, а
другую (с номиналами ем-
костей, указанными в скоб-
ках) — вместо R6, при этом
С4, L3, С7 следует исклю-
чить
Полоса пропускания при
этом будет лежать в преде-
лах 25 ..40 МГц. При изме-
нении номиналов этих це-
почек частотную характе-
ристику УПЧ можно сдви-
гать в полосе от 100 кГц до
120 МГц.
Изменяя номинал R6
(рис.6). можно регулиро-
вать ширину резонансной
характеристики и коэффи-
циент усиления УПЧ. Об-
щее сопротивление R6.1 и
R6.2 при этом должно со-
ставлять 1 кОм
При использовании це-
почки, показанной на
рис.7, частота квазирезо-
нанса двойного Т-моста
определяет резонансную
кривую всего усилителя. В
этом случае частоту резо-
нанса можно определить
по формуле:
f= l/2nRC.
Цепочка Rx, Сх играет
роль дополнительного се-
лективного элемента, кор-
ректирующего общую
АЧХ.
При соответствующем
подборе элементов коррек-
тирующих цепей усилитель
способен работать в широ-
ком диапазоне частот, на-
чиная со звуковых и дости-
гая 150 МГц (в зависимос-
ти от типов примененных
транзисторов). Ширина
полосы пропускания с LC-
коитурами может быть от
10 кГц (минимальное зна-
чение), а с RC цепями — до
100 МГц (максимальное
значение).
Малое количество эле-
ментов. входящих в усили-
тель (сравнимое с разме-
ром микросхемы с анало-
гичными параметрами), и
малый потребляемый ток
позволяют применять дан-
ный УПЧ в малогабарит-
ных радиостанциях.
Литература
1. Уточкин Г., Гончарен-
ко И Стабильный усили-
тель высокой частоты.//Ра-
диолюбитель. — 1991
N7. — С.26.
29
Радиолюбитель. КВ и УКВ 5/98
Him
KB и УКВ
•Illi
Модернизация
Б.ПАВЛОВ (EW1BB).
220108 г.Минск, ул.Казинца 76/2 — 473
ТРАНЗИСТОРНЫЕ КАСКАДЫ В Р250М2
У многих радиолюбителей еще ис-
пользуется радиоприемник Р250М2.
основным недостатком которого явля-
ется низкая чувствительность. По дан-
ным заводской инструкции по эксплу-
атации. его чувствительность в теле-
графном режиме в диапазоне частот
1,5...25.5 МГц составляет 0.6 мкВ. а на
частотах 25.5...29.5 — только 1.5 мкВ.
Как показано в [1]. хороший связной
приемник должен иметь уровень соб-
ственных шумов меньший, чем уро-
вень шумов антенны. Его чувствитель-
ность на 28 МГц должна быть не хуже
0.15 мкВ
Чувствительность приемного устрой-
ства ограничена шумами его первого
каскада. В Р250М2. вероятно для полу-
чения приемлемого динамического ди-
апазона приемника, коэффициент уси-
ления первого УВЧ выбран небольшим
— всего шесть, а эквивалентное шумо-
вое сопротивление пентода 6Ж9П в
выбранном режиме оказалось высо-
ким. что и явилось причиной низкой
чувствительности приемника. Кроме
того, с повышением рабочей частоты
снижается индуктивность катушек кон-
туров первого и второго УВЧ. а как
следствие — снижается резонансное со-
противление контуров и усиление этих
каскадов В связи с этим на частотах
выше 20 МГц шумы первого УВЧ вме-
сте со слабым полезным сигналом, даже
после усиления их вторым УВЧ, тонут
в шумах первого смесителя, выполнен-
ного на лампе 6Ж2П. Чтобы в этом убе-
диться, достаточно закоротить вход
приемника и контролировать при от-
ключенной АРУ уровень шума на вы-
ходе с помощью индикатора выхода
приемника, переводя при этом пере-
ключатель диапазонов из рабочего по-
ложения (когда УВЧ включены) в цен-
тральное (когда УВЧ отключены).
Выходо*м из положения является сни-
жение шумов первого УВЧ и первого
смесителя с применением в этих кас-
кадах полевых транзисторов. Предла-
гаемые автором изменения выполне-
ны в двух экземплярах приемников и
дали хорошие результаты
Первый УВЧ (рис.1) собран на тран-
зисторах КП307Г по каскодной схеме,
обладающей низкими шумами. Плата
УВЧ (рис.2) выполняется из двусторон-
него стеклотекстолита и устанавлива-
ется на место колодки с деталями завод-
ского УВЧ. Питание каскада напряже-
нием 15 В осуществляется от выпрями-
теля, собранного по схеме удвоения, по-
казанной на рис.З Плата с деталями
(6) С2 200 VT2 КПЗОЗВ(И)
вынрямителя (рис.4) устанавливается
наверху шасси между ламповыми па-
нельками первого и второго УВЧ
Первый смеситель (рис.5) собран на
транзисторе КПЗОЗВ по пассивной
схеме, обладающей низкими шумами.
Плата смесителя (рис.6) устанавлива-
ется на место колодки с деталями завод-
ского смесителя. Она крепится к шасси
с помощью металлической планки, по-
казанной на рис.7. Питание схемы сме-
сителя напряжением -6.3 В осуществля-
ется от дросселя поз.779 (обозначение
по схеме Р250М2) в цепи накала лам-
30
Радиолюбитель. КВ и УКВ 5/98
Illll
KB и УКВ
1111
Модернизац ия
пы первого смесителя, теперь уже не-
нужной. После введения в приемник
новых каскадов требуется подстроить
контура второго УВЧ на всех диапа-
зонах и входные контура на диапазо-
нах от 9 и выше
Чувствительность приемника, изме-
репная по методике, приведенной в его
заводской инструкции по эксплуата-
ции. составила 1.5 ед. кТ0 на частотах
3,6 7.05; 14,02 и 21,2 МГц и 2 ед. кТ0 на
частоте 28.5 МГц, что соответству-
ет чувствительности 0.15 и 0.21 мкВ
при отношении сигнал/шум равном
3. Недостатком предложенной схе-
мы первого смесителя является не-
возможность приема слабых сигна-
лов на первом диапазоне приемни-
ка (1,5 ..3,5 МГц), так как на этом ди-
апазоне первый гетеродин отключает-
ся. и канал полевого транзистора ока-
зывается закрытым. Устранить этот
недостаток можно путем снятия напря-
жения смещения с затвора транзисто-
ра при работе на этом диапазоне.
В УВЧ вместо транзисторов
КП307Г(Д). имеющих наибольшую
крутизну характеристики среди транзи-
сторов этой серии, можно применить
транзисторы с буквенными индексами
Б, В или транзисторы КПЗОЗЕ В схеме
смесителя, в принципе, можно исполь-
зовать любой транзистор серий КПЗОЗ
и КП307, при этом напряжение смеще-
ния на затворе транзистора должно на
-6 ЗВ
, VD1 . .VD4 /8 26В
Тр1 КЦ405А-И / 0А1 рИС 10
'142ЕН5А
.17 12__________
в R1 910
1^*9 13В
_470мк С2 _L _ь.
Х16В 47DmkX30B
р СЗ
50мк
7С V05
ДВ14А
- -х7мА -иХ15В
0.3...0.5 В превышать напряжение от-
сечки транзистора.
Другой недостаток приемника по-
вышенный коэффициент нелинейных
искажений УНЧ. что приводит к зна-
чительному снижению разборчивости
речевых сигналов.
Наиболее простым выходом из по-
ложения является замена второго и
третьего каскадов УНЧ приемника на
УНЧ. выполненный по типовой схеме
на 174УН14. имеющий коэффициент
нелинейных искажений не более 0,5%.
Схема нового УНЧ приведена на
рис.8, чертеж печатной платы — на
рис.9. К174УН14 крепится к шасси
приемника. Питание нового УНЧ на-
пряжением + 14 В целесообразно осу-
ществить от стабилизированного вып-
рямителя и повышающего транзисто-
ра. подключенного к цепи накала ламп
приемника. Схема блока питания при-
ведена на рис. 10. чертеж печатной пла-
ты — на рис. 11.
Микросхему DA1 в схеме стабилиза-
тора необходимо установить на неболь-
шом U-образном радиаторе площадью
30 см". Тр1 выполнен на железе Ш24х12.
обмотка I содержит 126 витков прово-
да диаметром 0,53 мм. об-
мотка II — 380 витков про-
вода диаметром 0,35 мм с от-
водом от середины.
Напряжение +11 В, снимае-
мое со средней точки вторич-
ной обмотки трансформато-
ра, можно использовать для
питания синхронного детек-
тора AM сигналов, которым
целесообразно заменить ди-
одный детектор приемника,
что повышает отношение сиг-
нал/шу.м и дополнительно по-
нижает нелинейные искаже-
ния в НЧ трак те при приеме
AM сигналов. Детектор мож-
но выполнить по схеме из [3].
Литература
1 Поляков В Радиолюбите-
лям о технике прямого преоб-
разования. М : Патриот, 1990.
2. Радиоприемник Р-250М2.
Техническое описание и инст-
рукция по эксплуатации.
ИА1 201.027ТО
3. Микромощный синхрон-
ный AM детектор на одной
микросхеме//Радио. — 1993.
N8. — С 17.
31
Радиолюбитель. КВ и УКВ 5/98
III»
KB и УКВ
Illll
УКВ
ПРОСТОИ ТРАНСВЕРТЕР
ДИАПАЗОНА 50
В основу данной конструкции
трансвертера на диапазон 6 м поло-
жена разработка голландского радио-
любителя PA3FYM описанная в [1]
Ее отличают предельная простота и
отсутствие дефицитных деталей. Вме-
сте с тем, траисвертер имеет достаточ-
но высокие характеристики, и при ра-
боте с любым КВ трансивером, име-
ющим диапазоны 14, 21, 28, 29 МГц,
годится для полноценной работы на
диапазоне 50 МГц. При наличии всех
деталей изготовление и настройка за-
нимают не более одного дня.
Хотя диапазон 6 м в разных стра-
нах занимает полосу частот от 50 до
52 МГц, а кое-где и до 54 МГц, 99%
всех связей проводятся на участке
50,080...50,200 МГц. Поэтому в каче-
стве промежуточной частоты был
выбран диапазон 14. 14,35 МГц. Это
позволяет использовать в кварцевом
генераторе нсдефицитные кварцы на
12 МГц. Могут использоваться также
диапазоны 21, 28, 29 МГц и, соответ-
ственно, кварцы на 29, 22, 21 (7) МГц.
Принципиальная схема трансвер-
тера показана на рисунке Он состо-
ит из кварцевого генератора (КГ), об-
ратимых смесителя (СМ) и полосово-
го фильтра (ПФ), одиокаскадного
усилителя высокой частоты (УВЧ) и
двухкаскадного усилителя мощности
(УМ) с ФНЧ на выходе.
Коммутация TX/RX по ВЧ и НЧ
осуществляется с помощью малога-
баритных реле. Трансформаторы
Тр1, Тр2 намотаны на кольцах 50 ВЧ
Тр1 содержит 3x8, а Тр2 — 2x5 вит-
ков L1 намотана на каркасе диамет-
ром 7 мм и имеет 11 витков. L2, L3,
L7 — бескаркасные, намотаны про-
водом 1 мм на оправке диаметром 7
мм по 10 витков. Отвод — от 1. .3 вит-
А.ГАВВА (LR4LL),
312220, Украина, Харьковская обл.,
пос.Золочев, пл.Ленина, 8,
тел.(057-64)5-19-20.
В.ЧУРИН (UR5LR),
Украина, г.Харьков,
ул.Социалистическая, 74 — 20,
тел.(057-2)72-04-52.
МГц
ков. L3 — дроссель, 3 витка на фер-
ритовом стержне диаметром 3 мм.
L5, L6 — бескаркасные, намотаны
проводом 1 мм на оправке диаметром
5 мм и содержат по 5 витков.
Траисвертер смонтирован на пла-
те из двустороннего стеклотекстоли-
та размером с почтовую открытку.
Монтаж выполнен на “пятачках”.
Настройка трансвертера
Контура УВЧ и ПФ настраивают-
ся на частоту 50,1 МГц. Контур в кол-
лекторе VT1 настраивается на часто-
ту 36 МГц. Настройка УМ сводится
к установке начальных токов
VT3 и VT4 (соответственно
20 и 50 мА).
Выходная мощность опи-
сываемого трансвертера со-
ставляет 0,5...! Вт. Этого
вполне достаточно для про-
ведения многих связей в ус-
ловиях Es-прохождения. Уве-
личить выходную мощность
до 8... 10 Вт можно с помо-
щью усилителя мощности от
радиостанции 'Транш”, для
чего необходимо провести
подстройку контуров и пере-
вести режимы транзисторов
из класса С в класс АВ.
Наши попытки согласо-
вать данный траисвертер с
усилителем, описанным в [2],
успеха не имели.
Что и когда можно услы-
шать на диапазоне 50 МГц
Этот диапазон часто назы-
вают магическим, т. к. он объединя-
ет в себе особенности как КВ, так и
УКВ диапазонов В мае-июне диапа-
зон живет за счет Es-прохождения
Для работы в спорадике на 6 м дос-
таточно самой примитивной антен-
ны (диполь на чердаке) и мощности
1 Вт.
С увеличением солнечной активно-
сти появляется Ь 2-прохождение, и в
это время можно проводить и меж-
континентальные связи.
Индикаторами прохождения на
диапазоне могут служить радиолю-
бительские маяки (они находятся в
полосе частот 50,000...50,080 МГц) и
телевизионные передатчики первого
канала (на частотах 49,750 МГц в
странах СНГ и Восточной Европы и
48,250 МГц в странах Западной Евро-
пы и Юго-Восточной Азии). Для про-
слушивания этих частот подходит опи-
сываемый траисвертер с отдельным
приемником Дальний прием телеви-
дения на I...I1I каналах и ЧМ радиове-
щания в УКВ диапазоне 65...74 МГц
свидетельствуют о хороших условиях
на диапазоне 6 м Диапазон 50 МГц за
последние 10 лет был разрешен прак-
тически во всех странах Европы с ог-
раничениями или без них. Полностью
запрещенным по состоянию на конец
апреля 1997 г. он оставался только в
Украине, Монако и Венгрии.
-12В
Вход ТХ 14МГц
-1В эфф
Разговоры о помехах телевидению
опровергнуты радиолюбительской
практикой. Сегодня разрешенная
мощность в Дании составляет 1 кВт,
в Великобритании — 400 Вт.
Наиболее распространенными ан-
32
Радиолюбитель. КВ и УКВ 5/98
IIIII
KB и УКВ
IIIII
УКВ
6 ЭЛЕМЕНТОВ НА 144 МГц
Однажды на рынке я увидел среди
массы телевизионных антенн
польской фирмы Dipol (г.Краков)
пятиэлемеитную антенну для приема
УКВ-FM (187...104 МГц) с длиной
траверсы 162 см. Идея использовать
ее на 144 МГц пришла мгновенно, т.к.
стоимость такой антенны нс более
15...20 USD, а фирменные антенны на
144 МГц стоят не менее 150 USD.
Длина элемента (мм) Расстояние от рефлектора (мм)
Рефлектор 1030 0
Вибратор ."° 360
Директор 1 940 525
Директор 2 930 900
Директор 3 920 1350
Директор 4 910 ' 1875
А.КАРАКАПТАН (U\5ON),
310140, г.Харьков, а/я 1665.
Поскольку в комплекте есть все для
изготовления, пришлось только не-
сколько удлинить траверсу и укоро-
тить трубки директоров. Получен-
ные размеры приведены в таблице.
Изготовление антенны заняло 3
часа вместе с консультацией по мес-
тному репитеру с UR5LX о том, на-
сколько укоротить трубки директо-
ров. За основу взята конструкция
DJ9BV, однако поскольку трубки
имеют диаметр 10 мм, пришлось не-
много уменьшить размеры рефлекто-
ра и директоров.
Вибратор подходит полностью,
необходимо только разрезать его се-
редину и надежно через втулку при-
крепить к траверсе. Комплект крепе-
жа подходит полностью. Согласую-
щее U колено изготавливается из 50-
омного кабеля и имеет длину 680 мм
для кабеля с полиэтиленовой изоля-
цией или 720 мм для кабеля с фтороп-
ластовой изоляцией.
Компьютерный расчет показал,
что 6-элемснтная антенна имеет уси-
ление 8,8 дБ и отношение F/B = 18 дБ
Параметры антенны без подстрой-
ки, измеренные с помощью MFJ-259:
резонанс — на 144.4 МГц с КСВ=1.1;
на 144.0 МГц с КСВ=1,2; на
146.0 МГц с КСВ=1,6.
До встречи на УКВ
12. .15 ТХ
ПФ
47мкх25В
zb 0.001
zb 20
4. 20
200
*12B RX
0.015
L2
50 1МГц
0.001
600
2 k
ziz 0.01
УВЧ
*ч8х
50МГц
L3
50 1МГц
4 20
=i=o.oi
=d= 0.01
zb 180
z±z 120
z±=0 01
zb 0 01
УМ
Вых
50МГц
К УМ
-7S
VT1 КТ368.КТ316 и dp.
VT2 КП350.КП306
VT3 КТ60В.КТ630.КТ603.КТ355 и dp
VT4 КТ610.КТ606.КТ913.КТ904 и dp
VD1.VD2 КД509.КД503.КД512.КД514 и dp.
d= 120
270k “Г- 0 047
теинами диапазона 6 м являются 3...5-
элементные Yagi. Но на первый слу-
чаи подойдет и простой диполь дли-
ной 2,84 м.
Разрешение на описание адаптиро-
ванной конструкции PA3FYM у ав-
тора получено.
Литература
1 R den Bcsten (RA3FYM). 50 MHz
WAT (Wcrkt Altijd Transvertor),
Electron, december. 1995.
2. Грищенко C (UA3QHP). Про-
стой усилитель мощности диапазона
50 МГц — Радиолюбитель. КВ и
УКВ, 1995, сентябрь, с.27 - 28.
3. Current VHF/UHF Beacons -
Радиолюбитель. КВ и УКВ. 1996, N3.
с.2-3.
33
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
Illi
Антенны
В.БЕСЕДИН (UA9LAQ),
625015, г.Тюмень-15, а/я 1310.
ЭКСПЕРИМЕНТАЛЬНАЯ АНТЕННА НА 145 МГц
Описываемая здесь экспери-
ментальная антенна (ЭА)
(рис. 1) имеет высокое уси-
ление, мало весит и легко свертыва-
ется и развертывается На рис.1 в
скобках указаны длины сторон ра-
мок, без скобок — периметры рамок
и расстояния между элементами в
миллиметрах Общая длина антенны
— 5,82 м.
Почему именно “квадрат” выбран
в качестве переносной антенны? Во-
первых, он вдвое короче дипольной
антенны. Во-вторых, он малочув-
ствителен к окружающим предметам
и может эксплуатироваться при
очень небольших высотах подвеса
(при поднесении руки £ антенне сбо-
ку, она не реагирует уже начиная с
расстояния 15...20 см). В-третьих, ан-
тенна до известной степени подавля-
ет местные шумовые и импульсные
помехи. В четвертых (в авторском
варианте) имеет замкнутый по посто-
янному току активный элемент
С чего начиналась ЭА9 В помеще-
нии (комната в деревянном здании,
второй этаж) был изготовлен “стенд
для экспериментальной работы с
УКВ-антеннами — под потолком на-
тянуты две “нитки” толстой рыбо-
ловной лески на расстоянии 25.. 30 см
друг от друга. К ним, при помощи
колечек из той же лески или обмоточ-
ного провода, подвешивались эле-
менты. Проволочный бандаж на эле-
ментах антенны нежелателен, так как
в ее поле он дает паразитные резонан-
сы, поэтому следует применять диэ-
лектрические материалы, например
нитки, устойчивые к влаге и темпе-
ратурным воздействиям (обычные
нитки с последующей пропиткой би-
тумом). Длины элементов активного
вибратора и рефлектора рассчитыва-
лись по формулам из [1]. Периметр
каждого последующего директора
меньше периметра предыдущего на
20 мм (по 5 мм на одну сторону) Ма-
териал для изготовления элементов
алюминиевый провод диаметром
3 мм в полихлорвиниловой изоляции
от трехфазного кабеля АП В Изоля-
ция с провода не снималась, т.к. эле-
менты с белой, черной и красной изо-
ляцией удобно чередовать, чтобы не
путать элементы при настроечных
операциях — через два элемента раз-
ница в размерах становится более
заметной. Входное сопротивление
антенны — порядка 45 Ом, для ее
питания автор применил отрезок ко-
аксиального кабеля длиной 1 метр
(РК-50 диаметром 4 мм).
Как показали эксперименты в по-
левых условиях, двух “ниток” лески
оказалось недостаточно — элементы
раскачиваются. Лучший вариант —
жесткая траверса, но для походных
условий это нежелательно, поэтому
предлагаю конструкцию, показан-
ную на рис.2. Следует добавить еще
две “нитки ’ рыболовной лески и ра-
стянуть их по углам элементов изнут-
ри рамок с помощью бандажа из ни-
ток. например, или узлами из той же
лески. По краям антенны следует ос-
тавить припуск по 3.. 4 метра для
привязывания антенны к опорам, де-
ревьям например. Для увеличения на-
дежности можно по краям конструк-
ции поместить рамки из дерева, к
рамкам прикрепить по углам куски
лески, а уж за рамки растягивать ан-
тенну с помощью капроновых бече-
вок (рис.З). Если на одной рамке сде-
лать желоб из деревянных брусочков,
то антенну можно будет укладывать
в рамку как в футляр. Эскиз такого
“футляра для рамок” приведен на
34
Радиолюбитель. КВ и УКВ 5/98
Illll
Dll
Антенны
KB и УКВ
____
рис.4. Ширина желоба футляра опре-
деляется разностью размеров рамок
рефлектора и последнего директора.
Элементы антенны должны изго-
тавливаться из хорошо отрихтован-
ной проволоки (лучше перед изготов-
лением элементов ее вытянуть), в
плоскости рамок не должно быть пе-
рекосов. При изготовлении рамок
следует делать припуск на соедине-
ние концов проволоки.
Для уточнения направления лучше
ориентировать антенну, удерживая
ее за деревянную рамку (или оттяж-
ку) за рефлектором — так и радио-
станция поближе к активному вибра-
тору, и влияние на антенну со сторо-
ны оператора минимально. Деревян-
ную рамку со стороны директоров в
этом случае лучше подвешивать, вре-
менно соединив вместе все четыре
лески. После нахождения правильно-
го направления на корреспондента,
лучше рамку перевязывать за углы —
в этом случае антенна меньше кру-
тится при ветре.
Эксперимент с ЭА (при вертикаль-
ной поляризации) проводился в не-
посредственной близости от земли —
верхние части элементов антенны
находились на высоте 1,8 м.
Антенна рассчитывалась на часто-
ту 145,5 МГц При небольшой кор-
ректировке, и даже без нес можно
использовать ЭА во всем двухметро-
вом любительском диапазоне. Усиле-
ние антенны — не менее 15... 16 дБд.
Ширина основного лепестка диаг-
раммы направленности и в верти-
кальной. и в горизонтальной плоско-
сти — не более 30 .
В разрыв в середине активного эле-
мента устанавливается диэлектричес-
кая вставка, на которой укреплен ка-
бель, предварительно пропущенный
в ферритовое кольцо (1 виток) диа-
метром 16...20 мм ВЧ20. Перемещая
кольцо по кабелю, можно согласо-
вать антенну точнее. Поляризацию
антенны легко сменить, развернув
только активный вибратор на 90°. Ос-
тальные элементы трогать не нужно.
При эксперименте использовалась
зарубежная аппаратура — 1С-706,
FT-11, FT270. На расстоянии 24...25 км
корреспонденты при низкоподвешеи-
ной ЭА при мощности 0,3 Вт давали
максимальные оценки в 3. 4 балла по
шкалам имеющихся S-метров (для
сравнения: у них открывается шумо-
подавитель и разборчивость состав-
ляет 100% при уровнях сигналов, на
которых S-мстр вообще ничего не
показывает). При переходе на 4 Вт
максимальные оценки были 59+10 дБ
и даже 59+20 дБ. Эксперимент про-
водился в ЧМ режиме. На прием в
городе использовались вертикаль-
ный диполь и четырехэлементная
коллинеарная антенна.
Замечено влияние земной поверх-
ности — стоило пройти дождику, и
сила сигналов упала на 2 балла. Оце-
нено соотношение уровней сигналов
между штатной для FT-11 "резинкой”
и ЭА. Полное отсутствие сигнала при
приеме на “резинку” и 59+10 дБ на
ЭА явно говорит в пользу последней.
Антенна типа “волновой канал” на
такой малой высоте была бы рас-
строена — большие линейные длины
ее элементов требуют большей тща-
тельности в эксплуатации такой ан-
тенны и большей высоты ее подвеса,
что нс всегда возможно.
Надеюсь, что данная ЭА и описа-
ние се изготовления в любительских
условиях поможет начать собствен-
ные эксперименты с антенной техни-
кой, ведь "лучший усилитель РЧ
хорошая антенна”. С такой антенной
радиолюбители смогут чувствовать
себя “на высоте" в походе, на даче,
одним словом везде, где нужно обес-
печить надежную связь малой мощ-
ностью на большие (по отношению
к УКВ и QRP) расстояния.
Экспериментировать с УКВ антен-
нами, как было указано выше, мож-
но на “стенде” из двух натянутых ле-
сок. Элементы дипольных антенн,
например, просто кладут сверху и
двигают их друг относигельно друга
при настройке. Чтобы исключить
случайные перемещения, можно кре-
пить элементы бандажом или пласт-
массовыми бельевыми прищепками.
В качестве источника можно исполь-
зовать “маячок” [3] на расстоянии
порядка 10 длин траверсы. Кабель от
активного элемента антенны под-
ключается па вход приемника, на-
стройка ведется по максимуму сиг-
нала "маячка”.
Приношу благодарность оказав-
шим мне помощь в экспериментах:
RA9LO, RA9LZ. RA9LE. UA9LFJ.
UA9LEJ, RA9LT, UA9LAJ, UA9LP,
UA9LDG, RA9LY, UA9LAC,
UA9LR RA9LAP, UA9LBG. а так-
35
Радиолюбитель. КВ и УКВ 5/98
IIIII
KB и УКВ
IIIII
Антенны
же радиолюбителям Свердловской
области, установившим ретрансля-
тор, побудивший меня к этой затее.
Нечеткие сигналы с S2 и QSB ретран-
слятора, после долгих бдении, мне
все-таки удалось обнаружить за вре-
мя эксперимента на ЭА, но на пере-
дачу (QRB=300 км) не хватило двух
ватт, чтобы '‘открыть’’ ретранслятор.
Пока же. применяя ЧМ телегра-
фию и нажимая на голосовые связки,
я смог докричаться до наших мест-
ных фирм, которые “по достоинству”
оценили качество моей антенны, по-
звонив на контрольный пункт Рос-
связьнадзора, так как уровень моего
сигнала в направлении главного ле-
пестка диаграммы направленности
ЭА скомпенсировал подавление час-
тот двухметрового любительского
диапазона входной цепью приемни-
ка (144 МГц — зеркальный канал их
приемника). Прошу радиолюбителей
обратить самое серьезное внимание
и на эту проблему, хотя она действи-
тельно “не ваша" Но устранять ее
придется вам, так как коммерсантам
до этого дела нет- они “заплатили
деньги”, и раскошелиться на допол-
нительный ФВЧ или ПФ вы их не
сможете заставить.
Испытан семиэлементный вариант
ЭА Ширина переднего лепестка ДН
увеличилась до 40’, усиление упало
примерно до 12 дБд. После третьего
директора влияние на настройку ак-
тивного элемента в плане резонанс-
ной частоты и входного сопротивле-
ния можно не учитывать. При боль-
шом количестве директоров хоть и
можно сконцентрировать энергию до
малого “пятна”, но есть шанс “про-
мазать" в направлении на корреспон-
дента по азимуту (и даже по углу ме-
ста!). Кроме того, многоэлементные
антенны громоздки, однако дают
большее усиление и позволяют под-
весить антенну на меньшей высоте.
Отмечается рост сигнала на 1 балл
при поднятии ЭА всего на 30 см (вы-
сота не повредит!). ЭА почти нс про-
игрывает в усилении антенне из [2],
однако намного короче ее.
Литератора
1 . Ротхаммель К. Антенны. Про-
стая антенна двойной квадрат. —
Энергия, 1979, с.267, 268.
2 Ротхаммель К. Антенны 24-эле-
ментная антенна “волновой канал”
DJ4OB. Энергия, 1979, с.232-233
3 . Беседин В. Маячок. — Радиолю-
битель. КВ и УКВ 1997, N1, с.28-29.
4 Беседин В Адаптация радиостан-
ций промышленного применения к
любительским условиям. — Радиолю-
битель. КВ и УКВ, 1996, N6, с.26.
В.БАШКАТОВ (US0IZ),
338046, Украина, Донецкая обл.,
г.Горловка-46, ул Кирова, 14 “А” — 42.
АНТЕННА G3XAP НА 80/160 м
Антенна, показанная на ри-
сунке, предназначена для рабо-
ты на одном диапазоне — 80 м
или 160 м Размеры вертикаль-
ной (L1) и наклонной (L2) час-
тей антенны приведены в табли-
це. Антенна должна иметь за-
L1+1-2=0,35 X
Изолятор
Изолятор^
1...1.5 м
500
Мачта
50 или 75 Ом
земление или. что лучше, систе-
му противовесов. Антенна на-
страивается в резонанс перемен-
ным конденсатором С, который
должен иметь зазор между пла-
стинами не менее I мм. Слегка
изменяя общую длину антенны
(LJ+L2), которая составляет
около О,35Х, добиваются КСВ= I
на резонансной частоте.
36
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
1111
Дайджест
CQ Contest.
Февраль 1998.
HW MRV
v Contest
еямш» i Mtncratf..
on me cov* Кассик кттш»
H K3TUP
n гчаг. if nffhc CQWW
Ь 50th Anniversary ,
m—A Tool for Contesting
Это возвращается. Boh Cox (K3EST)
...................*...............c.4
Автор делится воспоминаниями о сво-
ей работе в эфире в период 1958. .1959 г.,
идет речь об активности в настоящее вре-
мя на диапазонах 10 и 15 м. кратко анали-
зируется ситуация в Японии. КНР Испа-
нии и Колумбии.
IRTC — итальянский командный чемпи-
онат по радиоспорту. Paolo Cortese
(I2UIY)........................... с.6... 10
Подробный рассказ об успешной по-
пытке организации и проведения команд-
ного чемпионата Италии по радиоспор-
ту. в котором приняли участие 22 коман-
ды При разработке правил проведения со-
ревнований за основу были взяты прави-
ла WRTC. подвергшиеся некоторой моди-
фикации. Приведены 5 таблиц результа-
тов проведения IRTC. анализируются до-
стижения участников.
Еще о выдвижных мачтах. Steve Morris
(K7LXC) ......................................с. 11...14
Рассмотрены вопросы обеспечения безо-
пасности при эксплуатации выдвижных
антенных опор, изготовляемых пятью
фирмами CILIA Даны рекомендации по
установке мачт и обеспечению надежнос-
ти их работы.
Опять в эфире. Jan Perkins (N6A W)
...............................с.15. 16
История возрождения всемирной ак-
тивности радиолюбителей в период с
1945 по 1947 г., заблокированной второй
мировой войной Наиболее трудной для
работы в послевоенное время оказалась
23-я зона.
Краткая история CQ WW Contest. CQ
Contest.........................с. 17...20
Излагается история появления и преоб-
разования радиолюбительских журналов
начиная с 1917 года и эволюции организу-
емых ими всемирных соревнований. Пер-
вые соревнования WW DX были проведе-
ны в 1939 г., а в 1948 г. журнал CQ объявил
об организации CQ's World-Wide DX
Contest. С 1952 г. соревнования проводи-
лись под названием “International DX
Contest’’, а в 1955 году они опять стали
именоваться “CQ World-Wide DX Contest”.
Антенны экспедиций для участия в со-
ревнованиях: опыт 6Y4A. Ken Silverman
(K2KW) .......................................с.21...24
Выбор антенн всегда является одним из
наиболее важных аспектов достижения ус-
пеха при проведении радиоэкспедицпй.
Члены команды 6Y4A. готовясь к участию
в ARRL DX Contest 1997 года с северного
побережья Ямайки, оценили технические
характеристики с учетом эксплуатацион-
ных особенностей многих антенн при их
работе вблизи соленой воды и провели ком-
пьютерный анализ В ходе соревнований в
основном использовались 2-элементныс
однодиапазонные Yagi. установленные
вертикально для диапазонов 20 и 40 м и го-
ризонтально для 10 м и вертикальный
штырь 80-метрового диапазона.
Международная сеть радиомаяков
NCDXF/IARU. CQ Contest.............. с.25
Международным проектом сети для оцен-
ки условий прохождения радиоволн на лю-
бительских диапазонах предусмотрена ус-
тановка 18 маяков, из которых в настоящее
время не начали работу только два (в Рос-
сии и Китае). Приведены две таблицы с ука-
занием позывных, рабочих частот и после-
довательностей подачи сигналов маяками.
Оптимизированная широкополосная ан-
тенна Yagi. Nathan Miller (NW3Z) и Jim
Breakall (WA3FET)............... с.26...29
Предложен метод увеличения широко-
полосности антенн типа Yagi с помощью
установки первого директора на весьма
малом (<0.05 длины волны) удалении от
активного элемента Приведены характе-
ристики 6-эле.ментных антенн на диапазо-
ны 20 и 15 м и 7-элементной 10-метрового
диапазона. Размеры элементов и расстоя-
ния между ними сведены в таблицу.
ARRL DX Contest. Rich Smith (N6KT)
..............................с.30. 31
Автор, участник ARRL DX Contest с бо-
лее чем 20-летним стажем, кратко перечис-
ляет основные правила проведения этих
соревнований и адресует радиолюбителям
США рекомендации по подбору антенн и
стратегии работы в эфире в ходе соревно-
ваний.
Дилемма 40 метров. Boh Сох (K3EST)
.........................с.32. 33
Обсуждаются проблемы перегруженно-
сти 40-метрового диапазона, на котором
работают как любительские, так и радио-
вещательные станции. Предлагается вы-
делить интервал от 7000 до 7300 кГц толь-
ко для работы любителей. Международ-
ный союз радиолюбителей готов отстаи-
вать интересы своих членов на Всемирной
конференции по радиосвязи в 2001 году.
Интерпретация итальянских позывных.
Paolo Cortese (I2UIY)....... с.34. 35
В настоящее время в Италии работают
около 30 тысяч любительских КВ и УКВ
станций, выходящих в эфир с весьма раз-
нообразными позывными — ведь по спис-
ку DXCC политически единая Италия
представлена состоящей из четырех стран!
Разобраться в сложной системе префиксов
итальянских позывные помогут текст ста-
тьи и публикуемая таблица.
Радиолюбители Дальнего Востока Рос-
сии. Igor Pyastolov (UAOZBK/UAOD)
.........................с.35. 36
Краткая информация о радиолюбителях
Камчатки, Хабаровского края и Еврейс-
кой А О Характеризуется оборудование
клубных станций RZ0ZWD (Усть-Кам-
чатск). RZ0ZWA (Петропавловск) и
RK0CWA (Хабаровск), дается перечень
позывных наиболее активных индивиду-
альных радиостанций.
DXTelnet: выш рышное оружие для со-
ревнований и более... Fahri~io Sartoni
(IK4VYX) ......................с.36
Автор представляет новый текст про-
граммного обеспечения, который состав-
лен из трех различных программ: DXTelnet
для соединений через Интернет; DX-TNC
для ВЧ-соединений через TNC и DX-Plorer
для соединений с Web-клас гером OH2BUA.
Соревнования на Кубе. Juan Carlos
Ver ones Ferrer (CO8TW).......c.37
Автор. 26-летний сотрудник Националь-
ного центра сейсмологических исследова-
ний в Сантъяго-де-Куба. относит себя к
немногочисленной части активных кубин-
ских любителей из общего их числа около
3000. Приведена классификация кубинских
KB-радиостанций по категориям.
Мое участие в соревнованиях CQ WPX
CW 1997 года. Jorge Dier Purest (СХ6 VM)
..............................с.38
Уругвайский студент из Монтевидео.
37
Радиолюбитель. КВ и УКВ 5/98
IIIII
KB и УКВ\
III
Дайджест
оборудовавший радиостанцию в г.Мело
(400 км севернее Монтевидео и 60 км от
границы с Бразилией), повествует о своей
работе в эфире в ходе соревнований.
Беседа с Джоном Канзпусом (K3TLP).
СО Contest................... с.39. 40
Интервью с опытным радиолюбителем,
получившим свой первый позывной еще в
1961 году и с тех пор увлеченным созда-
нием радиостанций высшей категории,
отличительной чертой характера которо-
го является постоянное стремление к кол-
лективизму.
Дайджест составил М. Сидоренко.
CQ DL. 2/1998.
2/98
- Amaleurfunkmagazin
Начинающие любители также не забы-
ты' Wolfgang Мапл (DJ3EO) ....с.92
Референт DARC по работе с молодежью
кратко перечисляет тс возможности, кото-
рые предоставляет молодежи, желающей
заниматься любительской связью, новый
закон о любительской связи (1997 г.) и
предписания к нему, частично вступившие
в силу с января 1998 г.
И \Л1 R X.DIO расширяется . ... с.93
Интервью с руководителем группы по
подготовке ежегодной ярмарки в Фрид-
рпхехаффене Карин Рауш (Karin Rausch).
Начиная с этого года, на ярмарке будет
представлено и компьютерное оборудова-
ние. и ярмарка будет называться НАМ
RADIO/HAMtronic.
ДИАЛОГ
Переписка с читателями с.94...95
АКТУАЛЬНО
Что повою в предписаниях к закоиз о
любительской с 1ужбе. Alfred Riechel
(DF1QM)...................................... с.96
Комментарии к некоторым параграфам
предписаний. Полный текст закона о лю-
бительской службе п предписаний к нему
приведен на вкладыше (на 16-тп страни-
цах) к этому номеру журнала.
На кончике древка знамени?
..........................с.97...101
Коллективная статья членов правления
DARC, поясняющая требования закона о
любительской службе касающиеся защиты
живых организмов от воздействия электро-
магнитных полей и процедуры получения
разрешения на эксплуатацию радиоустано-
вок Редакция CQ DL планирует поместить
(начиная с N3) серию статей на эту тему.
Неправ leniie опечаток и ошибок в ста-
тьях предыдущих номеров (CQ DL 11/97.
с.872: 12/97. с.935. 1/98. с.35).с.102
Любите |ьские новости .....с.102...103
Информация о спутниках по Packet
Radio. Chrictian Reiher (DL8MDW)
.............................с.104...105
Краткая информация о содержании
Packet Radio Bulletin, выпускаемого ежед-
невно в Мюнхене (PR-Malibox DB0PV-8).
Бюллетень содержит сведения (обновляе-
мые ежедневно) о 40 любительских и ме-
теоспутниках и прогноз их слышимости
(для района Мюнхена).
Блазиус платит! Klaus Bottcher (DJ3R W)
..............................с. 105
Шутливый совет руководителя радио-
клуба. как заставить регулярно платить
членские взносы "зубра'' — обладателя
всевозможных дипломов и победителя
многих соревновании
Непрерывный рост (АМТЕС’97). Harry
Radke (DB2HR) ................... с. 106
Фоторепортаж с ежегодной рождествен-
ской ярмарки в Саарбрюккене (приборы,
антенны, электроника, компьютеры).
ЧТО, ГДЕ, КОГД А.
Ярмарки, встречи, собрания, выставки
..........................с.108...112
Новые книги ................. с.113
Витрина .......................с.114
Новый КВ/УКВ трансивер FT-47 фирмы
Yacsu. сканер UBC-60-1. факс-модем
Halifax 4 RTTY и CW. программа WinTNC
для Packet Radio под Windows 3.11 и 95.
программа Mscan V3.0
ФОРУМ ТЕХНИКИ
Распространение КВ и УКВ (это должен
знать каждый любитель). Gunter Hein
(DJ6RU)..................с.115...117
В первой статье цикла приводятся ос-
новные закономерности распространения
КВ и влияние солнечной активности на
этот процесс.
Те iei рафия на ручном передатчике.
Frank Sichla (DL7VFS)........ с. 117
Схема приставки к ручному передатчи-
ку. позволяющей работать в телеграфном
режиме, с кратким описанием се работы.
Arrays в действии. Frank Sichla
(DL7VFS).................с.118... 121
Микросхемы СА3046 и СА30886
(Array), содержащие по 5 биполярных
УВЧ-транзпсторов. хорошо известны лю-
бителям. В статье приводится описание
некоторых простых схем на их основе.
Среди них KB-приемник прямого преоб-
разования. синхронный детектор с генера-
тором. пеленгаторный приемник мощно-
стью 2 м. автоматический переключатель
ГПД кварцевый генератор на 500 мВт.
активный измерительный детектор.
ПРИБОРЫ
Интермодуляция, динамический диапа-
зон по блокированию, паразитный прием.
Ulrich Graf (DK4SX)......с. 122... 124
Продолжение цикла статей, посвящен-
ных характеристикам современных
трансиверов.
Управление "All-in-One” радиорелейной
станцией. Alexander Blumhardt (ODISL)
......................с.125.. 127
Автор предлагает схему автоматическо-
го управления работой релейной станции,
основу которой составляет микропроцес-
сор АТ89С2051.
В чем суть "Squezze-Key ing”? Gunter
Muller (DF4AM) ......'....... с. 128
Автор делится своим опытом по опти-
мальному расположению и движению
пальцев руки при передаче знаков в тех-
нике манипуляции "Squeeze-Keying"
(Squeeze (англ.) —сдавливание, надавли-
вание).
АНТЕННЫ
MAD-Yagi: Wolfgang Bottcher (DK5IQ)
.........................с.145. .147
Приведена конструкция многодиана-
зонной проволочной дельтаобразной
антенны (MAD) на 80. 40. 20. 17. 15 12
и 10 м
ПРИБОРЫ
Конвертер и задающий генератор САХ.
Hans-Joachim Brandt (DJIZB)
.........................с.147...149
Для экспериментального днинноволново-
Радиолюбитель. КВ и УКВ 5/98
Illll
KB и УКВ
Illll
Дайджест
го любительского диапазона 135.7...137.5 кГц
приведена схема пассивного конвертера
136 кГц/73 кГц на 14 МГц. а также задаю-
щего кварцевого генератора (Exciter).
Увеличение эффективности, снижение
шумов! Haus H.Bahrenbeck (DC6WG)
.........................с.150...151
Автор делится собственным опытом по
выбору и установке УВЧ- и СВЧ-антенн.
Приводится обширная библиография по
этим вопросам (42 наименования).
Miinii-Elbug — не только для QRP 14.
Dieter Engels (DJ6ТЕ)....с. 152. 153
Приведена электронная схема и механи-
ческая конструкция миниатюрного элек-
тронного ключа (25x25x90 мм) для QRP-
трансиверов.
МОЛОДЕЖЬ И ОБРАЗОВАНИЕ
........................с.154 . 156
НОВОСТИ DX
Обзор DX за 1997 г. (фото на обложке)
Bernd Koch (DF3CB).......... с. 157
5А2А: меч га, а не сказка. Michael Link
(DL2EBX).................с. 158. .161
Путевые заметки руководителя экспеди-
ции DX в Ливию.
Мозаика DX ............с. 162... 163
КВ-НОВОСТИ
Результаты 43-го европейского DX
Contest (WAEDC) CW 1997 Herbert Ade-
Thurow (DL2DN) ..........c. 164... 166
Соревнования на KB.....c. 167... 168
Дальнее прохождение, февраль 1998
............................с 169
QRP
В стране по1ребенных антенн. Hajo
Dezelski (DL1SDZ)........... с. 170
Автор делится своим опытом работы на
комнатные антенны.
Поток данных (новости Packet Radio)
........................... с.171
УКВ-обзор .................с. 172
Соревнования на УКВ .......с. 173
Любительская пеленгация ... с. 174
Дипломы....................с. 175
Новости клубной жизни (DARC)
.......................с.176...181
Дайджест составил А. Бельский.
QST. Февраль 1998.
Что значит для нас WRC-97? David
Sumner (KIZ7)..................с.9
Мнение автора об итогах проведенной
в 1997 году Всемирной конференции по
радиосвязи (WRC-97)
Новости из Вашингтона. Stev Mansfild
(NIMZ А)..................с. 15. 16
Письма читателей ........ с 24. 25
Наводнение в городах Гранд-Форкс.
Morgan Н. James ( К FOE И). Gerry Neis
(N0NGW) и John Engel (WAOLPF)
..................... C.28...30
Рассказ о действиях бо.чес 100 радиолю-
бителей. объединенных в ARES (радиолю-
бительская служба в чрезвычайных обсто-
ятельствах). в ходе наводнения.
WRC-97. перспективы любительского
радио. Larry Е. Price ( W4RA) и Paul Rinaldo
(W4RI).....................с.31...34
В работе Всемирной конференции по ра-
диосвязи WRC-97 Международного союза
электросвязи (ITU). Основной задачей ра-
диолюбителей в ходе конференции была за-
щита частотного регламента любительских
диапазонов. Рассмотрены проблемы рабо-
ты низкоорбитальных спутников (Little
LEO) на частотах ниже 1 ГГц. возможного
смещения границ 40-метрового любитель-
ского диапазона на 100кГц(6.9...7.2 МГц),
пересмотр допустимых норм на побочные
излучения.
Соберите собственный анализатор ампли-
тудно-частотных характеристик. Часть 2
Steven С.Hageman........... с 35...39
Описана работа анализатора под управ-
лением программы ANALYZER.EXE. на-
писанной на Visual Basic for Windows, ли-
стинг которой не приводится. Даны реко-
мендации по наладке прибора и изготов-
лению внешних делителей. Приведены
примеры исследования усиди гелей звуко-
вых частот, пьезокерамических фильтров
ПЧ. фильтров нижних частот, селективных
усилителей и измерений индуктивности,
емкости, сопротивления и импеданса с по-
мощью анализатора амплитудно-частот-
ных характеристик.
Простой телеграфный пере датчик 80- и
40-метровых диапазонов. Charles Kitchin
(N1TEV)...................... с.40...42
Простейший двухкаскад! 1ЫЙ передатчик,
собранный па операционном усилителе
AD811 AN (задающий генератор с кварце-
вой стабилизацией) и полевом транзисто-
ре с изолированным затвором IRF820
(входной каскад), характеризуется выход-
ной мощностью 6 Вт на 80 м и 1 Вт на 40 м
при напряжениях питания соответственно
30 и 25 В
Мнкрово ты на вашем приусадебном
участке. Steve Ford (WB8IMY) . с.43.. 46
Предлагается использовать конвертер,гчя
приема сигналов любительского диапазона
2.4 ГГц с промежуточной частотой 144 МГц.
Объяв ienne о седьмом ежегодном иа-
i ражденип Philip J.McGan Memorial Silver
\ntenna Award. Jennifer Gayne (NITD Y)
......................... .. c.47
Эта награда ARRL (Американской лиги
радиолюбителей) присуждается лицам, до-
бившимся наиболее выдающихся успехов
в популяризации радиолюбительского дви-
жения в средствах массовой информации.
Радиолюбительский приемник сети Ин-
тернет. Andren Mitz (WA3LTJ)
..........................с.48...51
Радиолюбители непрерывно ищут пути
объединения сети Интернет и любительс-
кого радио. Одну из таких попыток пред-
ставляет собой Web-сайт “Listening Post",
который позволяет любому пользователю
Интернет дистанционно управлять рабо-
той приемника ICOM R700 и. при нали-
чии звуковой карты, вести прием AM. CW.
FM и SSB сигналов в любых любительс-
ких диапазонах от 28 до 2000 МГц.
Советы доктора ............с.52. 53
Раздел содержит ответы специалистов на
вопросы о классификации ионосферных сло-
ев. мерах безопасности при работе с лазера-
ми. подборе аппаратуры для SSTV. частот-
ных каналах СВ-диапазона. правилах рабо-
ты для любителей США с территории Ка-
нады. особенностях применения AM и FM
модуляций в телевидении. антенне "Shorty
Forty", работе VXO. приведена BASIC-npo-
39
Радиолюбитель. КВ и УКВ 5/98
Ilin
KB и УКВ
I________
•1111
Дайджест
грамма для генерации случайной последо-
вательности символов кода Морзе.
Сконструирл йте собственные телеграф-
ные ключи! Jeff М Gold (AC4HF)
.........................с.54, 55
Излагаются принципы работы теле-
графных ключей и манипуляторов. Пред-
лагаются варианты конструкций, собран
ных из подручных материалов.
Суперкомпьютеры на вашей радиостан-
ции: соберите их сами, а не покупайте Kirk
Kleinschmidt (NTOZ)..... с.56,.,60
Статья адресована читателям, желаю
щим иметь современный IBM-совмести-
мый персональный компьютер с мини-
мальными финансовыми затратами.
Проверьте ваши знания! II. Ward Silver
(NOAX)....................... с.61
Набор тестовых вопросов для соамоиро-
верки знаний параметров биполярных и
полевых транзисторов, процессов их про-
изводства, режимов работы, происходящих
в них процессов, терминологии и т.д.
Обзор QST: коротковолновой трансивер
Patcomm PC-16000. Rick Lindquist (NIRL)
............................c.62.. 66
Приведены паспортные характеристики
трансивергг и результаты его испытаний в
лаборатории ARRL
Обзор QST: выходной усилитель 6-мет-
рового диапазона Commander VHF 1200
производства Command Technologies. Mark
Wilson (KIRO) .............. c.67, 68
Усилитель на ламповом триоде ЗСХ8ООА7
обеспечивает на частотах 50...54 МГц мак-
симальную выходную мощность 1.2 кВт
(SSB), 750 Вт (CW) и 600 Вт (FM RTTY).
Программа RTTY/PACTOR RTTX 2 0
Брайена Бизли. Latty Wolfgang । WR1B)
............................ с.68, 69
Изготовление антенных центральных
изоляторов из полих.юрвипи.ювых кол-
пачков. Bob Schetgen (KU7G) ... с.70
Предложено несколько вариантов кон-
струкций центральных изоляторов ди-
польных антенн для подключения коакси-
ального фидера, использующих герметич-
но закрываемые пластмассовые коробки.
Сиратли... ранее — 1S1DX, теперь —
9М6ОО. Bob Schenck (N200/9M600)
.........................с.77, 78
Рассказ автора о своем участии в DX-
экспедициях на острова Спратли (Наньвэй)
в Южно-Китайском море, организованных
в 1979 и 1997 годах, и планах работы в эфи-
ре из этого района на 1998 год.
Когда открыты диапазоны? ....с.79
Графики прогнозов прохождения ко-
ротких волн с территории США на пери-
од с 16 февраля по 15 марта 1998 г.
Дипломы DX Century Club. Редактор Bill
Kennamer (K5FUV) ..............с 80
Список обладателей дипломов ARRL
DXCC
Землетрясение! Подготовка к неожидан-
ностям в Калифорнийском спецнализиро
ванном институте Sam Vigil (WA6NGH)
.............'............ с.81,82
Калифорния всегда являлась сейсмоо-
пасным районом. Описан процесс подго-
товки студентов для действий в условиях
чрезвычайных ситуаций. Особое внима-
ние уделяется роли любительской радио-
связи.
Мир выше 50 МГц: необходимость CVV.
Emil Pacock (W3EP).......... с.86.. 88
Тенденция отказа от использования
кода Морзе на УКВ-диапазонах далеко не
нова. С точки зрения автора, работа теле-
графом дает значительные преимущества
при приеме DX-станций в случаях спора-
дического Е-. аврорального Е- и особен-
Союз радиолюбителей города Бобруйска в конце 1997 года понес не-
восполнимую утрату. Ушли из жизни сразу два радиолюбителя. На со-
рок третьем году жизни трагически погиб Юрий Кавальчук (EW7DE), и
буквально через несколько дней скоропостижно скончался Юрии Гри-
горьевич Бсштейнов (EW7CR) 1926 года рождения Мы потеряли не толь-
ко высококвалифицированных радиолюбителей, но и прекрасных това-
рищей. в любую минуту готовых прийти на помощь.
Память о них навсегда останется в наших сердцах.
Председатель союза радиолюбителей города Бобруйска
А В.Диндиков (EW7BU).
но F2- прохождений. Весьма ярко это про-
является на 6-метровом диапазоне.
Еще два спутника в 1998 году? Редактор
Steve Ford (WB8IMY)......... с.89
Радиолюбители все! о мира с нетерпе-
нием ожидают в текущем году запуска
спутника Phase 3D. Однако на орбите
могут оказаться еще два: SEDSAT-1.
сконструированный студентами Алабам-
ского университета, и ASUSAT-1, спро-
ектированный и собранный студентами
Аризонского государственного универси-
тета
Где все YLs? Diane Р Qrtiz (K2DO)
............................с.90
Статья посвящена деятельности LARA
— женской радиолюбительской ассоциа-
ции в Калифорнии.
Резу тьтаты Всемирно! о КВ-чемпионата
IARU 1997 года. Billy Lunt (KR1R и
Beverly Fernandez (NINA V).c.96.. 100
Дан краткий анализ итогов чемпиона-
та, в котором участвовали 1329 операто-
ров, приведены таблицы результатов.
Дайджест составил М. Сидоренко.
40 к
Радиолюбитель. КВ и УКВ 5/98
ISSN 0869-0510
HI u SIB *
Все системы
радиосвязи
и Связь как мздух: кота опа есть* ее не замечаешь,
kenwood а кота нет • задыхаешься! "
AUTHORISED
KENWOOD поо
——— COMMUNICATION CORPORATION МЧ*
AUTHORIZED DISTRIBUTOR
КОРОТКОВОЛНОВЫЕ ГРАНСИВЕРЫ
? ;?9S
iiLi
1ш
MFJ ENTERPRISES INC
AUTHORIZED DFAI ER
• РАДИОЛЮБИТЕЛЬСКИЕ АН ГЕИЙЫ
ШИРОКИЙ ВЫБОР АКСЕССУАРОВ
ПРОФЕССИОНАЛЬНАЯ ТЕХНИКА
VHF, UHF, LOW BAND
AMATEUR ANTENNAS
TTP ://l95.151.169.3
• СИСТЕМЫ ТРАНКОВОИ СВЯЗИ
• СОТОВЫЕ ТЕЛЕФОНЫ GSM
• ПЕЙДЖЕРЫ
• СПУТНИКОВЫЕ ТЕЛЕФОНЫ
Москва Б. Коммунистическая ул. 1 (ст.м. "ТАГАНСКАЯ" )
Тел. (095) 912-5877,298-6149 Факс 912-8422
ГРАЖДАНСКИ! 1 ДИАПАЗОН
СВ (27 МГц)
тм
С.Петербург Кондратьевский пр-т. 33
тел/факс (812) 312-9263 ,541-1061
E-mail: minirad(^dialup.ptt.ru
NOVOSIBIRSK-SEATTLE INTERNATIONAL LTD
профессиональная радиосвязь и спецтехника
Россия, г. Новосибирск-92, а/я 4, тел. (3832) 462765, 46052; 46-27-65
М MOTOROLA
o
ICOM
SALWCO
DMMO/VD
лмтвимл
Alli sr^r-
KLM
Kantronics
/Л ASTRON
/Aw CORPORATION
KENWOOD
SmarTrunk
Systems, Inc.
(zetron)
профессиональная стационарная, мобильная и портативная радиоаппаратура связи
различных диапазонов (1,5-30; 40; 118; 136-174; 350; 400-520 МГц) американских и
японских фирм: ICOM,KENWOOD, YAESU (VERTEX), ALINCO, MOTOROLA, SGC,
MFJ, CUSHCRAFT, ASTRON, SMARTRUNK SYSTEMS, OPTOELECTRONICS и др.; KB и
УКВ радиостанции, трансиверы, связные радиоприемники, сканеры, ретрансляторы
(репитеры), радиоудлинители, транковые радиотелефонные системы; телефонные
интерфейсы, усилители, TNC-контроллеры пакетной радиосвязи и КВ/УКВ
радиомодемы, антенны, аппаратура радионавигации : эхолоты, радары, приемники
определения координат ( GPS) и .местоположение подвижных объектов (AVL),
радиомаяки; новейшие сотовые радиотелефоны N-AMPS-800 MOTOROLA-STARTAC ;
радиоохрана дальнего радиуса действия, радиопеленгация и спецтехника; разработка,
монтаж и ввод в эксплуатацию систем подвижной радио- и радиотелефонной связи.
Мы поставим любую радиоаппаратуру связи
___________ : :азане от Hhd_u до 1Ъ_ 7/ /__________________________________
'*пол Мгформацт^ о поставлясл-ой радиоаппаратуре и ее техническими характеристиками, включая новейшие модели,
можно ознакомиться непосредственно у фирм-изготовителей через компьютерную сеть связи INTERNET:
ALINCO http.7/w ww.alinco/ com KENWOOD http://www.kenwood.net
CSI httj ://www.connccis\ ste s c MFJ http://www.mfjenterprises.com
CUSHCRAFT http://www.cushcraft.com MOTOROLA http://www.motorola.com
HARRIS http://www.hams.com OPTOELECTRONICS http://www.optoelectronics.com
Bb icoM http://www.icomamenca.com SGC http:/www.sgcworld.com
KANTRONICS http://www.kantronics.com SMARTRUNK http:/www.smartrunk.com
NSI - http:/www.nsiradio.com; тел./факс (3832)46-27-65,46-05-20
|, Минск, a/я 41. Box 41, Minsk, BELARUS.
