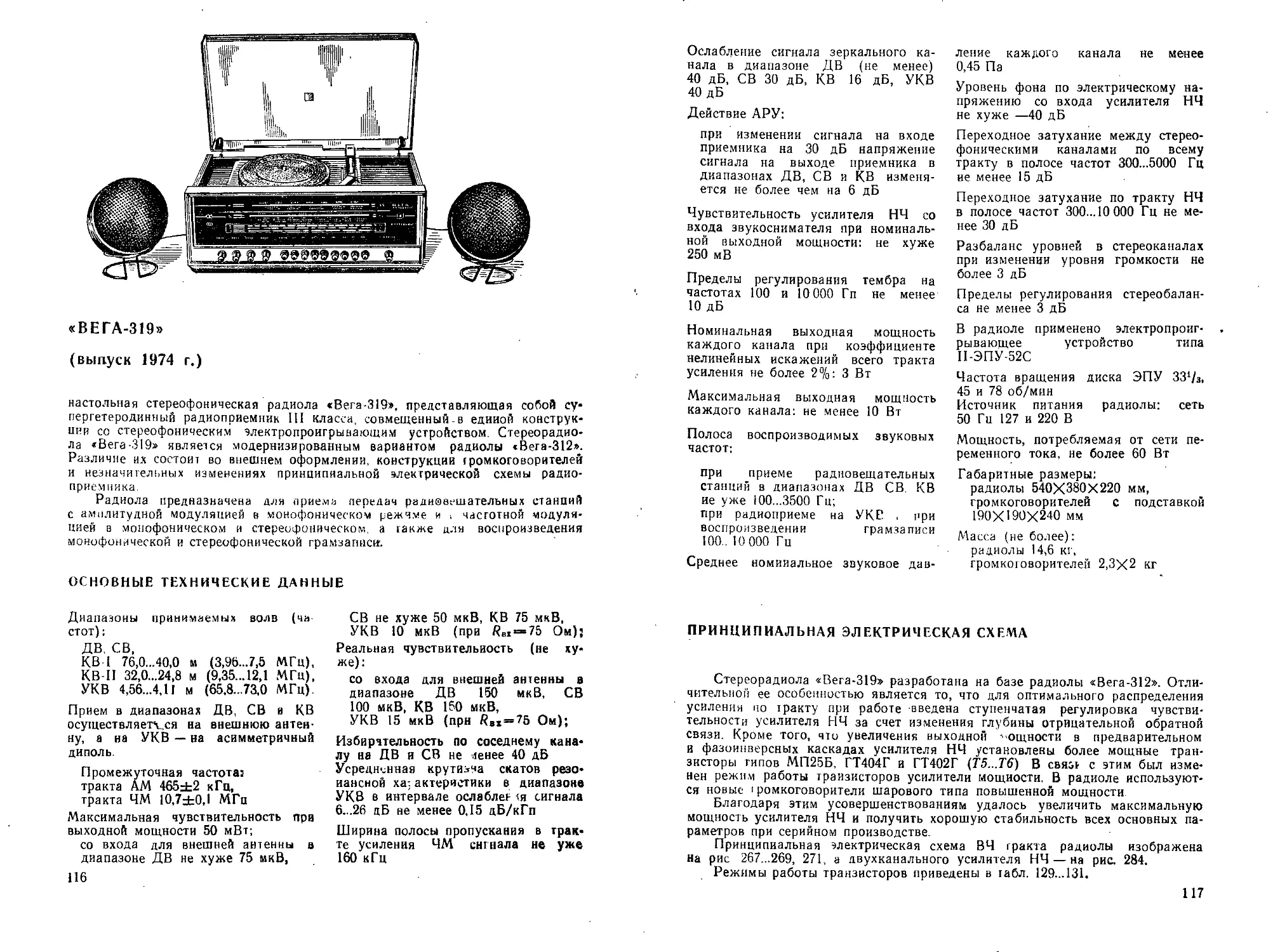

«ВЕГА-319»
(выпуск 1974 г.)
настольная стереофоническая радиола «Вега-319», представляющая собой су-
пергетеродинный радиоприемник III класса, совмещенный.в единой конструк-
ции со стереофоническим электропроигрывающим устройством. Стереорадио-
ла «Вега-319» является модернизированным вариантом радиолы «Вега-312».
Различие их состоит во внешнем оформлении, конструкций громкоговорителей
и незначительных изменениях принципиальной электрической схемы радио-
приемника.
Радиола предназначена для приема передач радиовещательных станций
с амплитудной модуляцией в монофоническом режиме и . частотной модуля-
цией в монофоническом и стереофоническом, а также для воспроизведения
монофонической и стереофонической грамзаписи.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых волв (ча-
стот) :
ДВ, СВ,
КВ I 76,0...40,0 м (3,96...7,5 МГц),
КВ-П 32,0...24,8 м (9,35...12,1 МГц),
УКВ 4,56...4,11 м (65.8. .73.0 МГц).
Прием в диапазонах ДВ, СВ и КВ
осуществляем ся на внешнюю антен-
ну, а на УКВ — на асимметричный
диполь.
Промежуточная частота!
тракта AM 465±2 кГц,
тракта ЧМ 10,7±0,1 МГц
Максимальная чувствительность при
выходной мощности 50 мВт;
со входа для внешней антенны в
диапазоне ДВ не хуже 75 мкВ,
116
СВ не хуже 50 мкВ, КВ 75 мкВ,
УКВ 10 мкВ (при /?м = 75 Ом);
Реальная чувствительность (не ху-
же):
со входа для внешней антенны в
диапазоне ДВ 150 мкВ, СВ
100 мкВ, КВ 150 мкВ,
УКВ 15 мкВ (при /?вх=75 Ом);
Избирательность по соседнему кана-
лу на ДВ и СВ не тенее 40 дБ
Усредненная крутизна скатов резо-
нансной ха; актериетики в диапазоне
УКВ в интервале ослаблет <я сигнала
6...26 дБ не менее 0,15 дБ/кГп
Ширина полосы пропускания в трак-
те усиления ЧМ сигнала не уже
160 кГц
Ослабление сигнала зеркального ка-
нала в диапазоне ДВ (не менее)
40 дБ, СВ 30 дБ, КВ 16 дБ, УКВ
40 дБ
Действие АРУ:
при изменении сигнала на входе
приемника на 30 дБ напряжение
сигнала на выходе приемника в
диапазонах ДВ, СВ и КВ изменя-
ется не более чем на 6 дБ
Чувствительность усилителя НЧ со
входа звукоснимателя при номиналь-
ной выходной мощности: не хуже
250 мВ
Пределы регулирования тембра на
частотах 100 и 10 000 Гп не менее
10 дБ
Номинальная выходная мощность
каждого канала при коэффициенте
нелинейных искажений всего тракта
усиления не более 2%: 3 Вт
Максимальная выходная мощность
каждого канала: не менее 10 Вт
Полоса воспроизводимых звуковых
частот:
при приеме радиовещательных
станций в диапазонах ДВ СВ. КВ
ие уже 100...3500 Гщ
при радиоприеме на УКВ . при
воспроизведении	грамзаписи
100 . 10000 Гц
Среднее номинальное звуковое дав-
ление каждого канала не менее
0,45 Па
Уровень фона по электрическому на-
пряжению со входа усилителя НЧ
не хуже —40 дБ
Переходное затухание между стерео-
фоническими каналами по всему
тракту в полосе частот 300...5000 Гц
ие менее 15 дБ
Переходное затухание по тракту НЧ
в полосе частот 300... 10 000 Гц не ме-
нее 30 дБ
Разбаланс уровней в стереоканалах
при изменении уровня громкости не
более 3 дБ
Пределы регулирования стереобалан-
са не менее 3 дБ
В радиоле применено электропроиг-
рывающее устройство типа
11-ЭПУ-52С
Частота вращения диска ЭПУ 331/3,
45 и 78 об/мин
Источник питания радиолы: сеть
50 Ги 127 и 220 В
Мощность, потребляемая от сети пе-
ременного тока, не более 60 Вт
Габаритные размеры:
радиолы 540X380X220 мм,
громкоговорителей с подставкой
190X190X240 мм
Масса (не более):
радиолы 14,6 кг,
громкоговорителей 2,3X2 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Стереорадиола «Вега-319» разработана на базе радиолы «Вега-312». Отли-
чительной ее особенностью является то, что для оптимального распределения
усиления по тракту при работе введена ступенчатая регулировка чувстви-
тельности усилителя НЧ за счет изменения глубины отрицательной обратной
связи. Кроме того, чти увеличения выходной ощности в предварительном
и фазоинверсных каскадах усилителя НЧ установлены более мощные тран-
зисторы типов МП25Б, ГТ404Г и ГТ402Г (Т5...Т6) В связт с этим был изме-
нен режим работы транзисторов усилители мощности. В радиоле используют-
ся новые । ромкоговорители шарового типа повышенной мощности
Благодаря этим усовершенствованиям удалось увеличить максимальную
мощность усилителя НЧ и получить хорошую стабильность всех основных па-
раметров при серийном производстве.
Принципиальная электрическая схема ВЧ тракта радиолы изображена
на рис 267...269, 271, а двухканального усилителя НЧ — на рис. 284.
Режимы работы транзисторов приведены в табл. 129...131.
117
21
Рис, 264, Нршилмииалилыи алсшрическаи схема
118
У5 блок У УЧ	Правый канал
5-925
”*	11,6к 1
\5-023 Г
\3,3к
5-021
100К
5 022
\100
5-015
^50,0
!5к
5-020
390
5-U
МПООК
5'020
3300
•1000
5-ТЗ
П2№Л
5-025
68к
5-.Т6
ГТ502Г
5-C21S
20,0
гпоьг
031-
150
-T9
П2ЮА
5-036
0#5
5-КТЗ®
5-035
0,95
5-С25
500,0
1s
5-R2S
2,7к
5-Т5
М02ВБ
\5~1
50,0
5-Ю4
100
\5-027
|w
5-030
^5-032
5-022 NW
5-033
ЮО
S-0T1
Ц.
ш
12
Я
усилителя НЧ радиолы «Выа-<ЯУ».
119

Рис. 285. Электромонтажная схема усилителя НЧ радиолы «Вега-319»
120
КОНСТРУКЦИЯ И ДЕТАЛИ
Ящик радиолы деревянный с отделкой ценными породами дерева, пласт-
массовыми и металлическими накладками. Все основные органы управления
(ручки настройки, регуляторов громкости, тембра и кнопки переключателя
диапазонов) расположены на лицевой панели. На верхней панели приемника
под крышкой расположено электропроигрывающее устройство, а иа задней
стейке корпуса — гнезда для подключения наружной антенны, магнитофона
на запись, колодки переключения напряжения сети и шнура питания. Распо-
ложение основных узлов и блоков на шасси показано иа рис. 272.
Конструкция всех узлов, блоков и деталей радиолы «Вега-319» такая же,
как у радиолы «Вега-312». Монтаж блоков УКВ, КСДВ-ПЧ и усилителя НЧ
выполнен на печатных платах. Электромонтажные схемы блоков УКВ,
КСДВ-ПЧ показаны на рис. 273 и 274, а блока усилителя НЧ на рис. 285.
Намоточные данные катушек контуров радиолы приведены в табл. 125.
Акустическая система радиолы «Вега-319» состоит из двух громкоговори-
телей шарового типа. В каждом громкоговорителе установлены две головки:
Гр1 (низкочастотная) типа 6ГД-6 и Г р2 (высокочастотная) типа ЗГД-11.
Полное сопротивление громкоговорителей равно 8 Ом.
Таблица 129
Режим работы транзисторов по постояному току радиолы «Вега-319»
Блок	Обозначение транзистора по схеме и его тип	Напряжение, В
		база	эмиттер	коллектор
У1	1-Т1 — ГТ313Б	—0,7	—0,4	-6,6
укв	1-Т2 — ГТ313А	—2,2	-2,0	-6,8
	2-Т1 — ГТ322А	— 1,2	—0,85	—4,0
У2	2-Т2 — ГТ322А	—0,6	— 0,3	.	—4,8
КСДВ-ПЧ	З-ТЗ — ГТ322А	-1,0	—0.75	—4.3
	2-Т4 — ГТ322А	— 1,7	— 1,5	—4,8
	2-Т5 -КТ315Б	—6,8	-7,5	-4.0
	3-Т1 — МП40А	—1,5	— 1,35	-8.5
	3-Т2 — МП40А	-4,8	—4,6	— 13,0
	З-ТЗ — МП40А	— 1,8	—1,65	— 13,0
декодер	3-Т4 — КТ315Б	0	0	—7,5
	3-Т5 — КТ315Б	0	0	—8.0
	1-Т1 — КТ315Б	—4,5	—5,2	0
	5-Т2 — МП40	—3,0	—2,8	—5,7
	5-ТЗ — МП40	—5,7	—5,6	— 12,0
У5	5-Т4 — МП40	— 1,6	— 1,4	—9,4
УНЧ-1 и	5-Т5 — МП26Б	—0,8	—0,6	— 15,0
УНЧ-2	5-Т6 — ГТ402 Г	—8,0	—8,0	—34,0
	5-Т7 — ГТ404 Г	-17,0	— 17,0	0
	5-Т8— П214А	—34,0	—34,0	— 17,0
	5-Т9 — П214А	—17,0	—17,0	—0,06
Примечание. В таблице приведены значения напряжений, измерен-
ные относительно положительного вывода ( + ) источника питания при от-
сутствии вигнала на входе приемника и неработающем гетеродине. х
121
Таблица 130
Уровни напряжений в тракте усиления AM сигнал
стереорадиолы «Вега-319»
Блок	Контрольная точка	Напряжение сигнала	Условия измерения
У2 ксдв-пч	База 2-Т2 (2-КТ2) База 2-Т2 (2-КТЗ) База 2-Т4 (2-КТ4)	30 мкВ 160 мкВ 3,0 мВ	£/вых = 045 В, /?н = 4 Ом, (=465 кГц; F=1000 Гц, m—30%; РГ — max, РП—«Узкая по- лоса»
У5 УНЧ-1 и УНЧ-2	База 5-Т1 (3-КТ1) База 5-Т2 База 5-ТЗ База 5-Т4 База 5-Т5	100 мВ 200 мВ  380 мВ 150 мВ 270 мВ	^вых = 3»45,	Ом, 7= 1000 Гц; РГ-max, РП— «Широкая полоса»
Примечание. Напряжение гетеродина Ur на секции блока КПЕ в
диапазоне ДВ 1 В, СВ 2 В, КВ-1 1 В и КВ-2 0,2 В.
Таблица 131
Уровни напряжений в тракте усиления ЧМ сигнала
стереорадиолы «Вега-319»
Блок	Контрольная точке	Напряжение сигнала	Условия измерения
У1 укв	База 1-Т2	5...6 мкВ	17вых = 3,45 В,	= 8 Ом, (=10,7 МГц при девиа- ции ±15 кГц; РГ — шах, РП—«Широкая полоса»
У2 КСДВ-ПЧ	База 2-Т1 (2-КТ1) База 2-Т2 (2-КТ2) База 2-ТЗ (2-КТЗ) База 2-Т4 (2-КТ4)	13 мкВ 170 мкВ 800 мкВ 4,5 мВ
Особенности радиолы «Вега-319» выпуска 1975 г.
1. В оконечиомкаскаде усилителя НЧ по сравнению с радиоло-
мн первых выпусков вместо транзисторов КТ807 (Т8, T9) применены транзи-
сторы типа П214 (см. рис. 284). 2. В блоке сгереодекодера изменены
режимы работы транзисторов, в связи с этим в нем установлены радиоэле-
менты с другими номинальными значениями (см. рис. 269): R2 6,8 кОм, R3
33 кОм, R4 1,8 кОм, R5 470 Ом, R13 33 кОм, R15 330 Ом, R16 7,5 кОм;
С5 5700 пФ, L1 870 мкГ (провод ПЭВ-1 0,1 число витков 68X4), L2
3 мГ (ПЭВ-1 0,12, число витков (128X3) + (92+35)], L3 4,5 мГ (ПЭВ-1 0,09,
число витков (112X3)+ (162X3)], L4 29,7 мГ (ПЭВ-1 0,09, число витков
(180X3)+ (270X3)].
