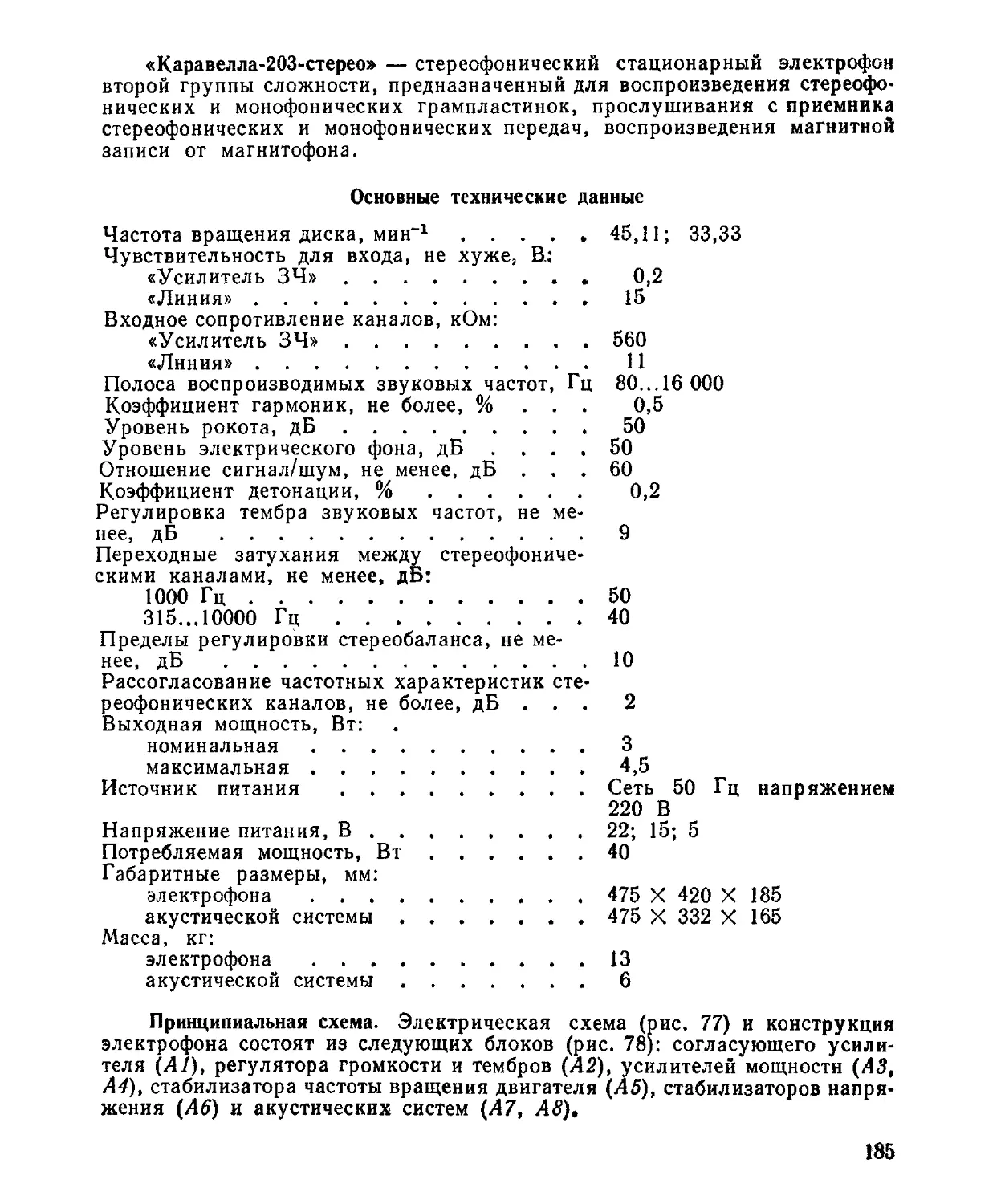

«Каравелла-203-стерео» — стереофонический стационарный электрофон
второй группы сложности, предназначенный для воспроизведения стереофо-
нических и монофонических грампластинок, прослушивания с приемника
стереофонических и монофонических передач, воспроизведения магнитной
записи от магнитофона.
Основные технические данные
Частота вращения диска, мин"1.............
Чувствительность для входа, не хуже, В.:
«Усилитель 34».............................
«Линия» ..............................
Входное сопротивление каналов, кОм:
«Усилитель 34».............................
«Линия» ..............................
Полоса воспроизводимых звуковых частот, Гц
Коэффициент гармоник, не более, % . . .
Уровень рокота, дБ.........................
Уровень электрического фона, дБ ... .
Отношение сигнал/шум, не менее, дБ . . .
Коэффициент детонации, %..................
Регулировка тембра звуковых частот, не ме-
нее, дБ ..................................
Переходные затухания между стереофониче-
скими каналами, не менее, дБ:
1000 Гц ..............................
315...10000 Гц........................
Пределы регулировки стереобаланса, не ме-
нее, дБ ..................................
Рассогласование частотных характеристик сте-
реофонических каналов, не более, дБ . . .
Выходная мощность, Вт:
номинальная ..............................
максимальная .........................
Источник питания .........................
Напряжение питания, В.....................
Потребляемая мощность, Вт.................
Габаритные размеры, мм:
электрофона ..............................
акустической системы..................
Масса, кг:
электрофона ..............................
акустической системы..................
45,11; 33,33
0,2
15
560
11
80...16 000
0,5
50
50
60
0,2
9
50
40
10
2
3
4,5
Сеть 50 Гц напряжением
220 В
22; 15; 5
40
475 X 420 X 185
475 X 332 X 165
13
6
Принципиальная схема. Электрическая схема (рис. 77) и конструкция
электрофона состоят из следующих блоков (рис. 78): согласующего усили-
теля (А/), регулятора громкости и тембров (А2), усилителей мощности (АЗ,
А4), стабилизатора частоты вращения двигателя (А5), стабилизаторов напря-
жения (А6) и акустических систем (А7, AS).
185
Сигнал поступает на блок согласующих усилителей или с головки зву-
коснимателя через истоковые повторители (VT18, VT19) или от внешнего
источника сигнала через разъемы ХЗ, Х4. Сигнал с головки звукоснимателя
поступает на предварительный корректирующий усилитель VT1 (АГ), а с
разъема Х4 — на согласующие эмиттерные повторители (VT3, VT5). Входы
согласующих эмиттерных повторителей коммутируются на контакты разъема
Х4 или на выходы предварительных корректирующих усилителей с помощью
переключателей SA7, SA8. С помощью переключателей 5Д5, 5Д6 закорачи-
ваются на «землю» выходы предварительных корректирующих усилителей,
когда игла не касается грампластинки, а переключатель SXP в положении
«моно» соединяет входы согласующих эмиттерных повторителей. Корректи-
ровка ЧХ головки звукоснимателя осуществляется конденсаторами С5, С9.
С помощью конденсаторов С12, С13 ограничивают ЧХ усилителя в области
ВЧ. Резистором R10 осуществля-
ется балансировка чувствитель-
ности усилителя.
В электрофоне предусмотре-
на раздельная регулировка темб-
ра по НЧ (R2) и ВЧ (R11). Сиг-
нал с согласующего усилителя по-
ступает на оба делителя одновре-
менно. Конденсаторы Cl, С2 и ре-
зисторы Rl, R3 образуют дели-
тель напряжения НЧ, а конден-
сатор С5 и резисторы RIO, R12 —
делитель напряжения ВЧ.
Усилитель мощности (АЗ, А4)
двухканальный. Предоконечный
каскад выполнен на транзисто-
рах VT4...VT3. Транзистор VT2
включен по схеме эмиттерного
повторителя. С помощью транзис-
тора VT4 осуществляется стаби-
лизация режима работы оконеч-
ного каскада по постоянному току
и температурная стабилизация.
Величина сопротивления транзис-
тора VT4 зависит от тока, проте-
кающего через транзисторы VT2,
VT3. Резистор R8 и конденсатор С7 — элементы вольтдобавки. С помощью
цепочки СЗС5С6; R18C10 устраняют возбуждение усилителя на ВЧ.
Режим усилителя по постоянному току стабилизируют диодом VD1. Усили-
тель охвачен глубокой отрицательной обратной связью (R9C4R6). Началь-
ный ток всех транзисторов усилителя задается резистором R2.
Система стабилизации частоты вращения двигателя (Д5) состоит из
таходатчика HL1 и фотодиодов VD1, VD2. Под действием света открываются
фотодиоды VD1, VD2 и пропускают ток, который создает на резисторах
R3, R4 импульсы напряжения. Эти импульсы проходят через эмиттерные
повторители (VT1, VT2) и запускают триггеры Шмитта (VT3, VT5 и VT4,
VT6). Выходные импульсы триггеров Шмитта дифференцируются и управля-
ют работой формирователя пилообразного напряжения (VT11, С5, VT7...
VT9). Формирователь пилообразного напряжения состоит из зарядного кон-
денсатора С5, ключа разряда (VT11), триггера (VT8, VT9) и ключа прерыва-
ния заряда (VT7}. С помощью ключа (VT10) осуществляется срыв формирова-
ния пилообразного напряжения, что приводит к прекращению вращения
двигателя. Этот ключ работает при замыкании контактов переключателя
SA2 или параллельной ему цепи (SX5, SA4, SF1, SF2). С помощью диодов
VD3, VD4 устраняют отрицательные импульсы заднего фронта при дифферен-
цировании. На микросхеме DA1 происходит сравнение пилообразного напря-
жения с опорным напряжением (контакт 4) и усиление разностного напря-
жения примерно в 50 раз. Через ключевую схему к выходу микросхемы под-
ключается конденсатор хранения уровня (С8). Если происходит изменение
186
187
Рис. 77. Принципиальная электрическая схема электрофона «Кара-
велла-203-стерео»:
а — блок стабилизатора частоты вращения двигателя; б—блок согласующего
усилителя; в —блок регулятора громкости и тембров; г — блок усилителя мощ-
ности; д — блок стабилизаторов напряжения; е — блок акустической системы
частоты вращения диска проигрывателя, то изменяется период следования
входных импульсов. Это приводит к изменению амплитуды пилообразного
напряжения и изменению уровня заряда конденсатора С8. Измененный
уровень заряда конденсатора через истоковый повторитель (VT14) поступает
иа выходной каскад (VT15, VT17). Этот каскад включен в диагональ моста
(VD9) и выполняет функцию переменного резистора. Изменение сопротивле-
ния моста ведет к перераспределению переменного напряжения вторичной
обмотки силового трансформатора.
Электродвигатель состоит из двух дросселей статора LI, L2 с полым не-
магнитным ротором, внутри которого находится лампа таходатчика HL2.
Дроссели статора L1 и L2 смещены в пространстве на 90°. Конденсатор С22
создает сдвиг фазового напряжения на 90°, а конденсатор С23 улучшает фор-
му напряжения.
Блок питания состоит из силового трансформатора Т2, выпрямителя и
стабилизаторов напряжения. Усилитель тока стабилизатора выполнен на
микросхеме DAI (А6). Стабилитрон VD1 является источником опорного
напряжения. Для питания электродвигателя применен отдельный силовой
трансформатор Т1, аналогичный трансформатору источника питания усили-
теля Т2. К первичной обмотке трансформатора Т1 подключен тиратрон стро-
боскопа HL2.
188
хи хп
189
6	6
Конструкция и детали. Электрофон смонтирован на литых рамах из
алюминиевого сплава. В стационарном блоке электрофона установлены
электродвигатель, два услителя мощности и блок питания. В поворотном
блоке установлены звукосниматель, очиститель грампластинок, согласу-
ющий усилитель и блок тембров. Наружные поверхности стационарного и
поворотного блоков электрофона закрыты декоративными накладками из
черного ударопрочного полистирола. Верхняя половина стационарного
блока снабжена полупрозрачной поворотной крышкой, а к боковым поверх-
ностям прикреплены деревянные стенки. Все органы управления располо-
жены на передней лицевой панели электрофона.
Схема электрофона собрана на отдельных платах из фольгированного
гетинакса. Расположение узлов и деталей на платах показано на рис. 79.
В электрофоне применены, резисторы R48 (Л5), R16, R17 (АЗ, А4) типа
МОН; RIO (АГ), R2 (АЗ, А4), Rl, R2 (А5), R2, Rll, R27, R28 (А2), R49
(шасси) — типа СПЗ; остальные — типа С1-4-0,125; конденсаторы С22, С23
(шасси) — типа МБГО; С9, CIO, С13, С14 (А2), СЗ, С5, С6 (АЗ, А4), С4, С6, С7
(Л5), СЗ, С4 (Лб) — типа КТ-1; С5, С9, С12...С14 (АГ), С1...С6, С16, СП,
190
г
д
Рис. 79. Расположение узлов и деталей на платах стабилизатора
частоты вращения двигателя (а), согласующего усилителя (б),
усилителя мощности (в), регулятора громкости и тембров (г), ста-
билизаторов напряжения (д) электрофона «Каравелла-203-стерео»
С19, С20 (А2), СЮ (АЗ, А4), С1, СЗ, С5, С8, С9 (А5), С1, С2 (А6), С21, С26
(шасси) — типа К73; остальные — типа К50.
Краткие данные намоточных узлов. Силовые трансформаторы Tl, Т2:
обмотка 1—2 — 670 витков из провода ПЭВ-1 диаметром 0,36 мм сопротивле-
нием 21 Ом, обмотка 2—3 — 506 витков из провода ПЭВ-1 диаметром 0,24 мм
сопротивлением 38 Ом, обмотка 4—5, 5—6 — 89 витков из провода ПЭВ-1
диаметром 0,45 мм сопротивлением 3,8 Ом, обмотка 7—8 — 103 витка из
провода ПЭВ-1 диаметром 0,27 мм сопротивлением 7,4 Ом, обмотка 9—10 —
29 витков из провода ПЭВ-1 диаметром 0,35 мм сопротивлением 1,2 Ом. Сер-
дечник трансформатора ПЛ10 X 12.
