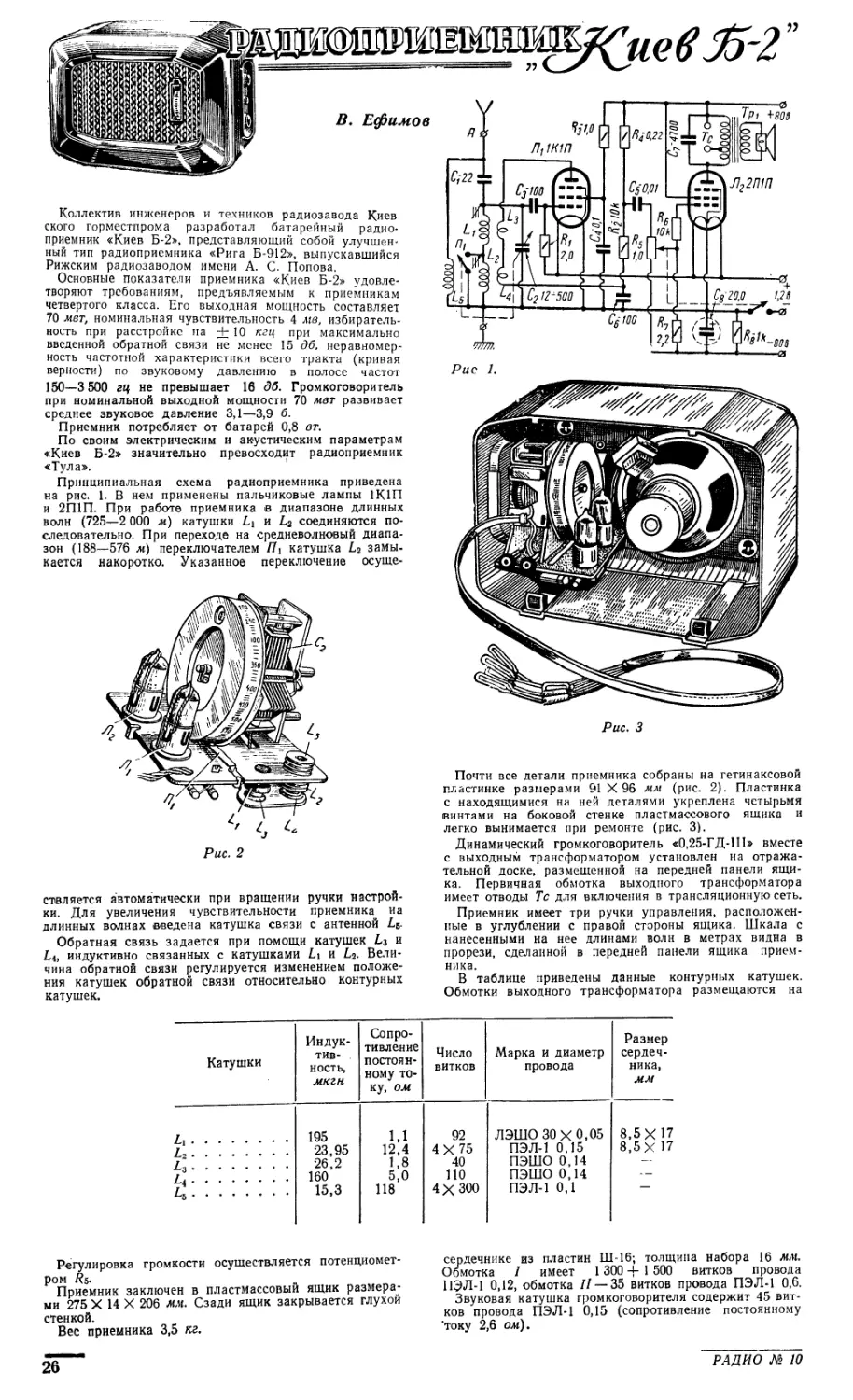

Коллектив инженеров и техников радиозавода Киев ского горместпрома разработал батарейный радиоприемник «Киев Б-2», представляющий собой улучшенный тип радиоприемника «Рига Б-912», выпускавшийся Рижским радиозаводом имени А. С. Попова.
Основные показатели приемника «Киев Б-2» удовлетворяют требованиям, предъявляемым к приемникам четвертого класса. Его выходная мощность составляет 70 мет, номинальная чувствительность 4 мв, избирательность при расстройке па + Ю кгц при максимально введенной обратной связи не менее 15 дб. неравномерность частотной характеристики всего тракта (кривая верности) по звуковому давлению в полосе частот 150—3 500 гц не превышает 16 дб. Громкоговоритель при номинальной выходной мощности 70 мет развивает среднее звуковое давление 3,1—3,9 б.
Приемник потребляет от батарей 0,8 вт.
По своим электрическим и акустическим параметрам «Киев Б-2» значительно превосходит радиоприемник «Тула».	'
Принципиальная схема радиоприемника приведена на рис. 1. В нем применены пальчиковые лампы 1К1П и 2П1П. При работе приемника в диапазоне длинных волн (725—2 000 м) катушки L\ и £2 соединяются последовательно. При переходе на средневолновый диапазон (188—576 м) переключателем П\ катушка L2 замы-кается накоротко. Указанное переключение осуще
Рис. 2
ствляется автоматически при вращении ручки настройки. Для увеличения чувствительности приемника иа длинных волнах введена катушка связи с антенной L&.
Обратная связь задается при помощи катушек L3 и L4, индуктивно связанных с катушками Li и L2. Величина обратной связи регулируется изменением положения катушек обратной связи относительно контурных катушек.
Рис. 3
Почти все детали приемника собраны на гетинаксовой пластинке размерами 91X96 мм (рис. 2). Пластинка с находящимися на ней деталями укреплена четырьмя винтами на боковой стенке пластмассового ящика и легко вынимается при ремонте (рис. 3).
Динамический громкоговоритель «0,25-ГД-Ш» вместе с выходным трансформатором установлен на отражательной доске, размещенной на передней панели ящика. Первичная обмотка выходного трансформатора имеет отводы Тс для включения в трансляционную сеть.
Приемник имеет три ручки управления, расположенные в углублении с правой стороны ящика. Шкала с нанесенными на нее длинами волн в метрах видна в прорези, сделанной в передней панели ящика приемника.
В таблице приведены данные контурных катушек. Обмотки выходного трансформатора размещаются на
Катушки	Индуктивность, мкгн	Сопротивление постоянному току, ом	Число витков	Марка и диаметр провода	Размер сердечника, мм
Ц	 L2	 L3	 Ц	 ^5		195 23,95 26,2 160 15,3	1,1 12,4 1,8 5,0 118	92 4X75 40 ПО 4X300	ЛЭШО 30X0,05 ПЭЛ-1 0,15 ПЭШО 0,14 ПЭШО 0,14 ПЭЛ-1 0,1	8.5Х 17 8.5Х 17
Регулировка громкости осуществляется потенциометром Л 5-
Приемник заключен в пластмассовый ящик размерами 275 X 14 X 206 мм. Сзади ящик закрывается глухой стенкой.
Вес приемника 3,5 кг.
сердечнике из пластин Ш-16; толщина набора 16 мм. Обмотка I имеет 1 300 -4- 1 500 витков провода ПЭЛ-1 0,12, обмотка 11 — 35 витков провода ПЭЛ-1 0,6.
Звуковая катушка громкоговорителя содержит 45 витков провода ПЭЛ-1 0,15 (сопротивление постоянному ‘току 2,6 ом).
