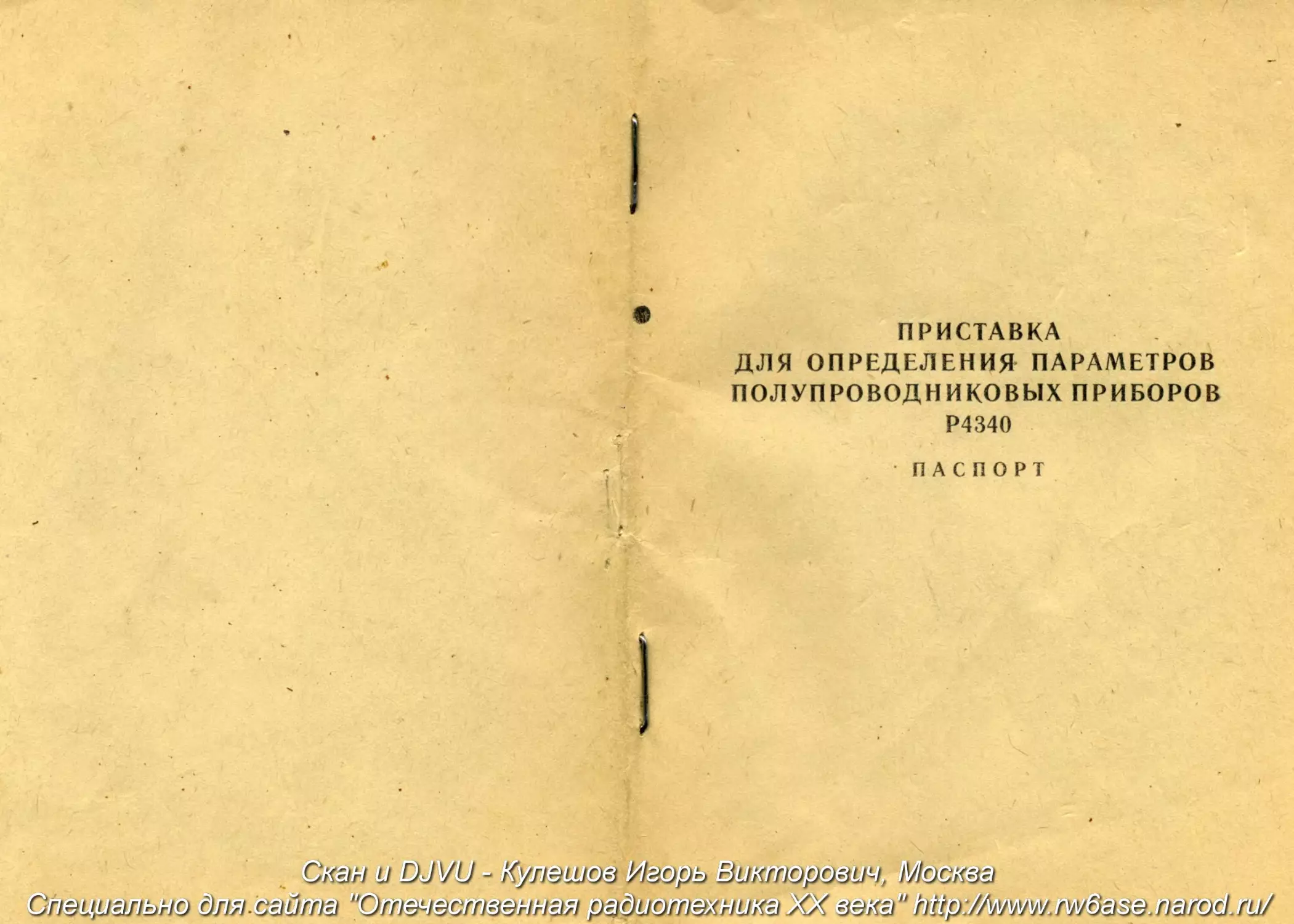

ПРИСТАВКА
ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ
ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ
Р4340
ПАСПОРТ
и D JVU - Кулзшоз Игорь Викторович Москзо
Сгюциольно дллсойтз "Огп&-1осгг)зонпзл рздиотэхникз XX зоко" htip://www.rw6333r13rod.ru/
/ |\ ВНИМАНИЕ! Не приступайте к ра-
/ • \ боте с приставкой, не изучив содер-
жание паспорта.
Погрешность измерения режимов (токов и на-
пряжений) полупроводниковых приборов с по-
мощью приставки в комплекте с измерительным
прибором определяется погрешностью измери-
тельного прибора.
Погрешность определения статического и диф-
ференциального коэффициента усиления транзис-
тора ле превышает ±10%.
Рабочий диапазон температур от +10 до
+В5°С, относительная влажность до 80% (при
температуре +30°С), а для тропического испол-
нения (Р434ОТ) — от минус 5 до плюс 4б°С, от-
носительная влажность до 95% (при температуре'
+35°С).
Предельные условия транспортирования от
минус 40 до плюс 60°С, относительная влаж-
ность до 95% (три температуре +30°С).
Комплект поставки
1. Приставка для определения параметров
полупроводниковых приборов Р4340 . 1 шт.
2. Встроенный источник питания (элемент
332) ............ В шт.
3. Провод соединительный с наконечни-
ком и щупом......................6 шт.
4. Провод соединительный с наконечни-
• ками ...............................4 шт.
5. Зажим типа «крокодил» ..... 4 шт.
6. Наконечник плоский.............4 шт.
7. Паспорт.......................>1 экв.
8. Футляр ........................1 шт.
Скин и DJVU - Кулэшоз Игорь Викторович, Москза i
Сгюциильно йлл сийти "Om^iucrriuoriuuu рийиотокники XX uoKu'X)rrp://www. rwQuuo.riurod.ru/
Свидетельство о приемке
и гарантийные обязательства
Приставка для' определения параметров полу-
проводнико-вык приборов Р4340, заводской но-
мер ___соответствует требованиям техни-
ческих условий ТУ 25-04-2540—75 и признана
годной к эксплуатации. г S)
Дата выпуска приставки 197 у -г.
Розничная цена 18 руб. у
м. п. Представитель ()ТК -х-. ?
Изготовитель гарантирует соответствие пристав-
ки требованиям те-хнических условий при соблю-
дении потребителем условий эксплуатации, транс-
портирования, хранения и при условии сохраннос-
ти клейма.
Срок гарантии приставки 18 месяцев со дня
продажи потребителю.
Срок гарантии приставки не распространяется
на встроенный источник питания, срок сохраннос-
ти которого в момент отправки изготовителем
приставки должен быть не менее 2/з его гаран-
тийного срока.
Назначение
Приставка для определения параметров полу-
проводниковых приборов Р4340 предназначена
для измерения параметров биполярных транзис-
торов типа р-п-р и п-р-п в схеме с общим эмит-
тером, униполярных {полевых) транзисторов с
р и п-капалом в схеме с общим истоком и дру-
гих полупроводниковых приборов с р-п пере-
ходом при использовании в качестве отсчетного
устройства любого электроизмерительного при-
бора, имеющего пределы измерения постоянного
тока и напряжения.
Техническая характеристика
Измеряемые параметры чение указаны в таблице. и их допустимое зна-
Параметр Допустимое значение параметра
с внутренним источником напряжения 3.8—4.8 В с внешним источником напряжения до 20 В
Обратный ток кол- лектора 1ко Начальный ток кол- лектора 1кн Обратный ток эмит- тера 1эо Ток коллектора 1к Ток -базы 16 Напряжение «коллек- тор—эмиттер» Икэ Напряжение «база— эмиттер» 11бэ Полевые транзисторы Ток насыщения сто- ка I сн Напряжение «сток— исток» Ucn Напряжение «зат- вор—исток» Нзи Напряжение отсечки Ноте до до до до до ДО до до до 0,1 А 0,1 А 0,1 А 0,1 А 0,03 А 4,8 В 4,8 В 0,1 А 4,8 В до 1 А до 1 А до 1 А до 1 А до 0.1 А до 20 В до 20 В до 1 А до 20 В до 20 В до 20 В
о
------------------------------ • ништюрс,
лэциально для сайгпа'"0т^1эсглззяг1зя рздцогпэхг/икз XX
Н >
3
Параметр Допустимое значение
параметра с внутренним источником напряжения 3,8—4.8 В с внешним источником напряжения до 20 В
Полупроводниковые приборы с р-п переходом Прямой ток р-п пе- рехода 1пр до 0.1 А • до 1 А
Обратный ток р-п пе- рехода 1обр до 0,1 А до 1 А
Напряжение стаби- лизации стабили- трона Uct до 15 В
Приставка позволяет определять следующие
параметры:
а) биполярных транзисторов: статический ко-
эффициент передачи тока в рабочей точке Вст;
дифференциальный коэффициент передачи тока
Во; крутизну прямой передачи So; .выходное со-
противление по постоянному току Rbhx; диффе-
ренциальное выходное сопротивление гвых;
б) полевых транзисторов: крутизну характерис-
тики So;
в) полупроводниковых приборов с р-п перехо-
дом: барьерную емкость р-п перехода.
С помощью приставки .можно снимать выход-
ные характеристики биполярных и полевых тран-
зисторов. »
Приставку можно использовать в качестве: ре-
гулятора тока; разветвителя напряжения.
4
Габаритные размеры приставки не превышают
166X80X40 мм.
Масса приставки не превышает 0,4 кг.
Меры безопасности
При работе с внешним источником питания
встроенный источник питания следует изъять.
Испытания полупроводниковых приборов сред-
ней мощности проводить только с внешним ра-
диатором.
Устройство и принцип работы
Корпус приставки состоит из крышки и осно-
вания, .в котором расположена камера для уста-
новки сменных элементов источника питания.
Кроме того, может быть подключен внешний ис-
точник напряжением до 120 В к гнездам «4-»
и «—».
Для быстрого и надежного .подключения тран-
зистора к приставке предусмотрена группа гнезд
с дополнительным устройством для прижима вы-
водов транзистора диаметром до 2 мм. Ослабле-
ние прижимных контактов в этих гнездах и их
прижим осуществляется с помощью цилиндриче-
ской кнопки. Подключение транзисторов с плос-
кими выводами длиной не менее 5 мм обеспечи-
вается второй группой гнезд. Эти гнезда позво-
ляют также подключать миниатюрные транзисто-
ры с выводами диаметром от 0,2 до 0,5 мм.
На крышке укреплены платы с переключате-
лями и реохорды с плавным регулированием в
диапазоне от ТОО Ом до >1 МОм.
Приставка позволяет производить определение
параметров транзистора на постоянном токе при
I •
Скан и DJVU - Кулэшоз Иворь Викторович. Москза
Специально йлл сайта раоцогпэхника XX зэка" hdpVAywwjwSa^.narod.ги/
использовании встроенного или внешнего источ-
ника питания.
При подключении прибора к приставке и уста-
новке транзистора в гнезда производится изме-
рение тока коллектора, если переключатели «Из-
мерение 1ко, 1кн, 1сн» и «Измерение 16, Уст. 1к»
находятся в отжатом состоянии. Величина тока
коллектора может устанавливаться реохордами
Rl. Rl2, R3 и R4-
При нажатии кнопки «Измерение 16» прибор
измеряет ток базы транзистора, который может
регулироваться .реохордами Rl, R2, R3 и R4.
Коллектор в этом случае подключается непосред-
ственно к источнику питания. Реохорды Rl, R2.
R3 и R4 при измерении тока базы и коллектора
постоянно находятся в цепи базы.
Коэффициент передачи транзистора по току
определяется из отношения:
При нажатии кнопки «Измерение Гко» после-
довательно с источником питания подключается
переход «коллектор—'база», в обратном смеще-
нии и измерительный прибор, по которому про-
изводится отсчет величины обратного тока кол-
лектора. Эмнттерный вывод транзистора при
этом отключен от схемы.
При нажатии кнопки «Измерение Гкн, Ген»
эмиттерный вывод транзистора подключается к
базовому и прибор в этом случае измеряет на-
чальный ток коллектора.
При подключении к приставке в этом режиме
работы полевого транзистора прибор измеряет
ток насыщения стока транзистора при закоро-
ченных выводах затвора и истока. Реохорды RL
Скан и DJVU - Кулэшоз Игорь Викторозич, Мосхза
Специально для сайта “Отечес'таенная радиотехника XX зека" htip://www. rwdaae.narod.ru/
R2, R3 и R4 при измерении 1ко, 1кн, 1сн отсо-
единяются от базы затвора транзистора.
Измерение напряжений на выводах транзисто-
• ра производится с помощью вольтметра постоян-
ного тока.
Подготовка приставки к работе
Ручки реохордов «Грубо», «Средне» и «Точно»
должны находиться в крайнем левом положении,
а переключатели — в отжатом состоянии.
Порядок работы
Установите переключатель «рчп-р, п-р-п» в по-
р-канал п-канал
ложение, соответствующее типу проводимости ис-
пытуемого транзистора.
Э“ Б“ К“ Э*
Установите транзистор в гнезда и ’ 3 ’ С ' И
согласно маркировке его выводов.
При установке транзистора в гнезда с прижим-
Э“ Б“ К“ Э
ными контактами и ’ 3 ’ С ’ и” предвари-
тельно нажмите цилиндрическую кнопку. Подклю-
чите амперметр постоянного тока к гнездам «Гк»
и «тч». Гнездо «1к» соедините с гнездом «16» с
помощью провода соединительного с наконечни-
'' ками.
Определение параметров биполярных
транзисторов
✓ Определение Гко
Нажмите кнопку переключателя «Измерение
Гко» и произведите отсчет значения тока по шка-
ле амперметра.
2—1294
Определение 1кн
•Нажмите кнопку переключателя «Измерение
1кн, 1сн» и произведите отсчет значения тока по
шкале амперметра.
Определение 1эо
Нажмите кнопку переключателя «Измерение
1ко».
Установите коллектор транзистора в гнездо
Э- Б“ К“
И , базу — б.з и эмиттер — в с
•Произведите отсчет значения тока по шкале
амперметра.
Определение 1к
Установите .переключатель «Измерение 16, Уст.
1к» в положение «У:ст. 1к», при этом переключа-
тели «Измерение 1ко, 1кн, I сн» должны нахо-
диться .в отжатом состоянии.
Произведите отсчет значения тока .по шкале
амперметра.
Значение тока коллектора можно регулировать
вращением реохордов «Грубо»; «Средне»;
«Точно».
Определение 16
'Нажмите кнопку переключателя «Измерение
16» и произведите отсчет значения тока по шка-
ле амперметра.
Значение тока базы .можно регулировать вра-
щением реохордов «Грубо», «Средне», «Точно».
Определение напряжения С1кэ
Подключите вольтметр постоянного тока к
К* .. э“-
гнездам q И
Переключатель «Измерение 1ко» должен быть
в отжатом состоянии, а переключатель «Измере-
ние 1'Кн, 1сн» и «Уст. |1к, 'Измерение 16», — в лю-
бом положении.
Произведите отсчет значения напряжения по
шкале вольтметра.
Определение напряжения Пбэ
Подключите
Б“
гнездам g и
вольтметр постоянного тока к
Э-
pj • Переключатели «Измере-
нне 1ко, 1кн, I сн» должны быть в отжатом со-
стоянии, а переключатель «Уст. 1к, Измерение
16» — в любом положении.
Произведите отсчет значения напряжения по
шкале вольтметра.
Определение статического
коэффициента передачи
тока в рабочей точке Вет
Установите переключатель «Измерение Гб, Уст.
1к» в положение «Уст. 1к». При этом переключа-
тели «Измерение 1ко, 1кн, 1сн» должны нахо-
диться в отжатом состоянии.
Установите вращением реохордов «Грубо»,
«Средне», «Точно» необходимое значение тока
коллектора (1к) по шкале амперметра.
Нажмите кнопку переключателя «Измерение
16, Уст. 1к» и произведите отсчет значения тока
базы (J6) по шкале амперметра. Определите зна-
чение статического коэффициента передачи тока
по формуле:
Вст = — к-
16
Скан и DJVU - Кулэшоз Иаорь Викглорозич, Моема ” •
Специально для еайгла "Сгл^астзанная раОиотакним )С< зам" http://www.rwdaaa.narod.rLi/
Статический коэффициент передачи тока с уче-
том обратного тэка коллектора 1ко определя-
ется по формуле:
п 1к — 1ко
Вст = —-
16 + 1ко
При определении статического и дифференци-
ального коэффициентов передачи токи 1к, 16 и
1'ко должны иметь одинаковую размерность.
Определение крутизны прямой
передачи So
Определение дифференциального
коэффициента передачи тока, fi0
Установите переключатель «Измерение 16, Уст.
1к» в положение «Уст. 1к», При этом переключа-
тели «Измерение 1ко, 1кн, 1сн» должны находить-
ся в отжатом состоянии.
Установите вращением реохордов «Грубо»,
«Средне», «Точно» необходимое значение тока
коллектора (Iki), по шкале амперметра.
Нажмите кнопку переключателя «Измерение 16,
Уст. 1к» и произведите отсчет значения тока ба-
зы (1 61) по шкале амперметра.
Установите переключатель «Измерение 16,
Уст. Фк» в положение «Уст. 1к». При этом пере-
ключатели «Измерение 1ко, 1кн, 1сн» должны
находиться в отжатом состоянии.
Установите вращением реохордов «Грубо»,
«Средне», «Точно» по шкале амперметра значе-
ние тока коллектора (1кг), близкое по величине
к значению тока Iki,
Нажмите кнопку переключателя «Измерение 16,
Уст. 1к» и произведите отсчет значения тока ба-
зы (I62) по шкале амперметра.
Определите значение дифференциального коэф-
фициента передачи тока по формуле:
Во =
1К1 — 1К2
161 — 1б2
Установите переключатель «Измерение 16. Уст,
1к» в положение «Уст. 1к». При этом переклю-
чатели «Измерение 1ко, 1кн, 1сн» должны нахо-
диться в отжатом состоянии.
(Подключите вольтметр
Б“ Э“
гнездам 3 и и ’
постоянного тока к
Установите вращением реохордов «Грубо»,
«Средне», «Точно» необходимое значение тока
коллектора (Iki) по шкале амперметра.
Произведите отсчет значения напряжения
(ИбЭ]) по шкале вольтметра.
Установите вращением реохордов «Грубо»,
«Средне», «Точно» значение тока коллектора
(Ткг), близкое по величине к значению тока lKt
по шкале амперметра.
Произведите отсчет величины напряжения
(ибэ2) по шкале вольтметра.
Определите величину крутизны по формуле:
So = lK2- .
, ПбЭ1 — ибэг
где 1к — мА;
Сбэ — В.
Определение выходного
сопротивления по постоянному
току R вых
Установите переключатель «Измерение 16.
Уст. 1к» в положение «Уст. 1к». При этом пере-
10 11
Сяал/ и DJVU -Кулашоз Изорь Викторозич, Москза
Спациально для сайта "Отачастзанная раОиота;<ника зека" hrip://www.rwQasa.narod.ru/
ключатели «Измерение Гко, Гкн, Ген» должны на-
ходиться в отжатом состоянии. (
Подключите вольтметр постоянного тока к гнез-
Э“ К“
дам яИ и яС •
Установите вращением реохордов «Грубо»,
«Средне», «Точно» необходимое значение тока
коллектора 1к.
Произведите отсчет значения напряжения «кол-
лектор-эмиттер» (Скэ) по шкале вольтметра.
Определите значение выходного сопротивления
по формуле:
Явых = -^э-
1к
Определение дифференциального
выходного сопротивления
в активной области г в ы х
Установите переключатель «Измерение 16-
Уст. 1к» в положение «Уст. 1к». При этом пере-
ключатели «Измерения 1ко, 1кн, 1сн» должны
находиться в отжатом состоянии.
Подключите вольтметр постоянного тока к
Э“ „ К“
гнездам и и С
Подключите к гнездам « + » и «—» регулируе-
мый внешний источник питания,
«Установите с помощью регулируемого внеш-
него источника питания необходимое значение
напряжения «коллектор—эмиттер» (ИкЭ1) по
шкале вольтметра.
Установите вращением реохордов «Грубо»,
«Средне», «Точно» необходимое значение тока
коллектора (Iki) по шкале амперметра.
Переключатель «Измерения 16—Уст. 1к» пере-
ведите в положение «Измерения 1«б».
По амперметру определите значение тока ба-
зы (1«б1).
Установите с помощью регулируемого внеш-
него источника питания значение напряжения
«коллектор—эмиттер» (Пкэг), близкое по вели-
чине к значению напряжения Цкэь
Установите с помощью реохордов «Грубо»,
«Средне», «Точно» значение тока базы, равное 1б[.
Переключатель «Измерения 16—Уст. !к» пере-
ведите в положение «Уст. 1к».
Произведите отсчет значения тока коллектора
(1кг) по шкале амперметра.
Определите значение дифференциального вы-
ходного сопротивления по формуле:
ИкЭ|—Икэ?
г = ------
1К| — I'K2
Определение выходных
характеристик биполярного
транзистора
Установите переключатель «Измерения 16,
Уст. 1к» в положение «Измерения 16».
Подключите к гнездам «+» и «—» вольтметр
,д постоянного тока и регулируемый внешний ис-
точник питания.
Установите с помощью регулируемого внеш-
него источника питания по шкале вольтметра не-
я обходимое значение напряжения «коллектор—
эмиттер» 11кэ.
Установите вращением реохордов «Грубо»,
«Средне», «Точно» по шкале амперметра необ-
ходимое значение тока базы 16.
Сяая и DJVU - Хулешоз Игорь Викторозич, Моокза
Специально для сайта "Отечестзенная радиотехника XX зека" hHpJ/www.rwoaae.narod.ru/
Установите .переключатель «Измерение 16,
Уст. 1к» в положение «Уст. 1к». При этом пере-
ключатели «Измерение 1ко, 1кн, 1сн» должны
находиться <в отжатом состоянии.
Произведите отсчет значения тока коллектора
1к по шкале амперметра.
Устанавливая различные значения напряжения
«коллектор—эмиттер» Икэ и поддерживая с по-
мощью реохордов «Грубо», «Средне», «Точно»
посте явное значение тока базы 16, определите
по амперметру соответствующие значения тока
коллектора 1к.
По полученным значениям тока коллектора 1к,
напряжения «коллектор—эмиттер» Пкэ и тока
базы 16 постройте график зависимости тока кол-
лектора 1к от напряжения Пкэ при постоянном
значении тока базы 16.
Определение параметров полевых
транзисторов
Определение тока 1си
Порядок работы тот же, что и при измерении
тока 1кн.
Определение напряжения Пси
Порядок работы тот же, что и при измерении
напряжения Пкн.
Определение напряжения Ози
Установите переключатель «Измерение 16,
Уст. 1н» в положение «Уст. 1к». При этом' пе-
реключатели «Измерение 1ко, 1кн, 1сн» должны
находиться в отжатом состоянии.
Подключите вольтметр постоянного тока к
Б“ Э“
гнездам 3 и р[
Подключите через резистор сопротивлением
10 кОм источник смещения величиной примерно
равной напряжению источника питания к гнез-
Б“ Э-
дам я3 и >и •
. Полярность отключаемого источника смещения
определяется типом проводимости канала поле-
вого транзистора. При p-канале положительный
Потенциал источника смещения подключите к
Б“ Б“
гнезду з , а при п-канале к гнезду 3 под-
ключите отрицательный потенциал источника
смещения.
Произведите отсчет значения напряжения по
вольтметру.
Значение напряжения «затвор—исток» можно
регулировать вращением реохордов «Грубо»,
«Средне», «Точно».
Определение напряжения
отсечки Uotc
Порядок работы тот же, что и при измерении
напряжения Пзи.
Установите ток стока вращением реохордов
«Грубо», «Средне», «Точно» .величиной, равной
0,1 1сн и определите значение напряжения Пзи
по вольтметру.
Определите значение напряжения отсечки по
формуле:
изи(отс) = 1,46 11зи
Скан и DJVU - Кулешоз Иаора Зикторозич, Москза 15
Специально для сайта "Отечестзенная радиотехника XX зека" http://www.rwdase.narod.ru/
Определение крутизны
характеристики полевого
транзистора
Установите переключатель «Измерение 16,
Уст. 1к» в положение «/Уст. 1к». При этом пере-
ключатели «Измерение 1ко, 1кн, 1сн» должны
находиться в отжатом состоянии.
Подключите вольтметр постоянного тока к
Б“ „ Э“
гнездам 3 и и
Подключите к гнездам « + » и «—» внешний
источник питания.
Подключите через резистор сопротивления
10 кОм источник смещения величиной, примерно
равной напряжению источника питания, к гнез-
Б“ Э*
дам 3 и pj • Полярность подключаемого
источника смещения определяется типом прово-
димости канала полевого транзистора. При р-ка-
нале положительный потенциал источника омеще-
Б“
ния подключите к гнезду -> , а при п-канале
Б "°
к гнезду 3’ подключите отрицательный потен-
циал.
Установите по шкале амперметра вращением
реохордов «Грубо», «Средне», «Точно» необхо-
димое значение тока Ici„
Произведите отсчет значения напряжения
ЦзИ| по шкале вольтметра.
Установите на шкале амперметра вращением
реохордов «Грубо», «Средне», «Точно» значение
тока стока 1сг, близкое по величине к значению
тока 1с|.
Произведите отсчет значения напряжения 11зн2
по шкале вольтметра.
Определите значение крутизны по формуле:
S = ~ 1сг
1)зИ1 — Пзи2
где 1с — цА;
изи — В.
Определение выходных
характеристик полевого
транзистора
Установите переключатель «Измерение 16,
Уст. 1к» в положение «Уст. 1к». При этом пере-
ключатели «Измерение 1ко, 1кн, 1сн» должны на-
ходиться в отжатом состоянии.
Подключите к гнездам « + » и «—» регулируе-
мый внешний источник питания и вольтметр по-
стоянного тока.
Подключите вольтметр , постоянного тока к
Б“ Э-
гнездам 3 11 и '
Подключите через резистор сопротивлением
10 кОм регулируемый источник смещения вели-
чиной, примерно равной напряжению источника
Б* Э“
питания, к гнездам 3 и pj ‘ Полярность
подключаемого источника смещения определяет-
ся типом проводимости канала полевого тран-
зистора. При p-канале положительный потенциал
Б“
источника смещения подключите к гнезду э ’ а
Б“
при п-канале к гнезду 3 подключите отрица-
тельный потенциал.
Установите по шкале вольтметра с помощью
регулируемого источника литания необходимое
значение напряжения «сток—исток» Пси.
16
17
Cffiri и DJVU - Ку/юшоз Изорь Викторович, Москза
Специально dnsi сайта "Ст^/эстзеннал радиотекника XX зека" hi!p://www.rwdase.narod.nj/
Установите по шкале вольтметра вращением
реохордов «Грубо», «Средне», «Точно» необхо-
димое значение напряжения «затвор—исток»
Цзи.
Произведите отсчет значения тока стока 1с по
шкале амперметра.
Устанавливая различные значения напряжения
«сток—исток» Пси и поддерживая с помощью
^реохордов «Грубо», «Средне», «Точно» постоян-
ное значение напряжения «затвор—исток» Изи,
определите по амперметру соответствующие зна-
чения тока стока ,1с.
По полученным значениям тока стока 1с, на-
пряжения «сток—исток» Ucn и напряжения «за-
твор—исток» Изи постройте график зависимости
тока Гс от напряжения Ъ’си при постоянном зна-
чении напряжения Изи.
Определение параметров полупроводниковых
приборов с р-п-переходом
Определение прямого тока
р-п-п е р е х о д а 1пр
Установите переключатель «Измерение 16,
Уст. 1к» ,в положение «Измерение Гб».
Установите реохорды «Грубо», «Средне», «Точ-
но» в крайнее левое положение.
Установите полупроводниковый прибор в гнез-
Установнте переключатель «р-п-р п-р-п».
p-канал п-канал
в положение «р-.п-р», если полупроводниковый
р-канал
прибор положительным выводом установлен в
Э“
гнездо ’ и в положение «п-р-п», если полу-
п-канал
проводниковый прибор положительным выводом
Б“
установлен в гнездо 3
Вращением реохордов «Грубо», «Средне»,
«Точно» установите по шкале амперметра необхо-
димое значение тока.
Определение обратного
тока р-п перехода 1обр
Установите переключатель «Измерение 16»
Уст. 1к» в положение «Измерение 16».
Установите реохорды «Грубо», «Средне», «Точ-
но» в крайнее левое положение.
Установите полупроводниковый прибор в гнез-
Э“ и Б‘-
да .И и „3
Установите переключатель «р-п-р, п-р-п»
p-канал п-канал
в положение «р-п-р», если полупроводниковый
р-канал
прибор положительным выводом установлен в
Б“
гнездо з ив положение «п-р-п», если полу-
п-канал
проводниковый прибор положительным выводом
Э“
установлен в гнездо '
Установите реохорды «Грубо», «Средне», «Точ-
но» в крайнее правое положение..
Произведите отсчет значения обратного тока
по шкале амперметра.
18 19
Скан и DJVU - Кулашоз Викторович, Москза
Специально для сайта иОтэчестзенная радиотехника XX зека" hiip://www. rw6ase.narod.ru/
Определение барьерной
емкости р-п перехода
при обратном смещении Об
Установите переключатель «Измерение 16,
Уст. 1к» в положение «Измерение Гб».
Подключите вольтметр постоянного тока к
гнездам « + » и «—». Установите реохорды «Гру- ,
бо», «Средне», «Точно» в крайнее левое поло-
жение.
Подключите измеритель емкости общим зажи-
Э*
мом к гнезду ’ а входным зажимом через
конденсатор емкостью не менее 1000 пФ к гнез-
Лг Б“
,3 '
Определите значение емкости (01).
Подключите полупроводниковый прибор с р-п
Э“ Б“
переходом в гнезда pj и 3 '
Установите переключатель «р-п-р, п-р-п»
р-канал п-канал
в положение «р-п-р», если полупроводниковый
р-канал
прибор положительным выводом установлен в
Б“ 1
гнездо 3 и в положение «п-р-п», если по-
п-канал
лупроводниковый прибор положительным выво-
Э“
дом установлен в гнездо ’
Определите значение емкости (С2).
Определите значение барьерной емкости по
формуле:
С б = 02—С1
20
Определение напряжения
стабилизации стабилитрона Ucr
Установите переключатель «р-п-р, п-р-ш»
р-канал п-канал
в положение «р-п-р».
р-канал
Установите реохорды «Грубо», «Средне», «Точ-
но» в крайнее левое положение.
Установите переключатель «Измерение 16,
Уст. 1к» в положение «Измерение 16».
Э“ Б“
Подключите к гнездам ц и 3 вольтметр
постоянного тока.
Подключите к гнездам « + » и «—» внешний
источник питания напряжением, в 1,5—2 раза
превышающим напряжение стабилизации испы-
туемого стабилитрона, но не более 20 В.
Подключите стабилитрон положительным вы-
Б“
водом к гнезду 3 , а. отрицательным к гнез-
Э“
ДУ >и •
Установите вращением реохордов «Грубо»,
«Средне», «Точно» по шкале амперметра необхо-
димое значение тока стабилитрона 1ст.
Произведите отсчет значения напряжения ста-
билизации Uct по шкале вольтметра.
Использование приставки
в качестве регулятора тока
Установите переключатель «Измерение 16,
Уст. 1к» в положение «Измерение 16».
Установите реохорды «Грубо», «Средне», «Точ-
но» в крайнее левое положение.
21
Скан и DJVU- Кулешов Изорн Викторович, Москва
Специально дли сайта "Отечественная радиотехника XX зека" rinp://www. rwdase.narod.ru/
Подключите нагрузку в гнезда и и 3 ’
Установите вращением реохордов «Грубо»,
«Средне», «Точно» необходимое значение тока
нагрузки по шкале амперметра.
Использование приставки в качестве
разветвителя напряжения
Установите переключатель «Измерение 16?
Уст. 1к» в положение «УстГТ©. При этом пере-
ключатели «Измерение- 1ко, 1кн, 1сн»
находиться в отжатом состоянии.'
должны
Установите переключатель «p-tn-р, п-р-п»
p-канал п-канал
в положение «р-п-р».
р-канал.
Э“ К“
Гнезда « + » и «—», ы и с имеют оди-
» г 1 » V-* Э «
наковые напряжения. При этом гнезда >( име-
К“ ” 1
ют положительный потенциал, а р — отри-
цательный.
Работа приставки с прибором Ц4323
При работе приставки с прибором типа Ц4323
можно использовать в качестве источника пита-
ния встроенный источник питания прибора
Ц4323. Схема подключения приставки к прибору
для этого случая показана на рис. 1.
Встроенный источник питания приставки в
этом случае должен быть изъят. Наконечник
провода в гнездо «+гх» вставлять на половиму
его длины.
22
Хранение приставки
Приставка должна храниться в футляре в за-
крытом помещении при температуре окружаю-
щего воздуха от +'10 до +35°С и относитель-
ной влажности до 80%.
В воздухе не должно быть вредных примесей,
вызывающих коррозию.
Содержание драгметалла в приборе
Серебро (в виде покрытия) — 0,1244 г.
23
СпеЦиаЛЬНО
Скан и DJVU - Кулешов Ивори Викторович, Москва
для сайта "Отечественная радиотехника XX века" пйр:/Л
VW>A
Приложение 1
Зависимость параметров транзистора
от частоты и сопротивления амперметра
1. Для более точного определения статическо-
го коэффициента передачи тока можно восполь-
зоваться формулой:
3. Для определения дифференциального коэф-
фициента передачи тока (Bf) и крутизны 'прямой
передачи Sf на частоте f можно воспользоваться
формулами:
₽f = , fi°
V 1 + С6° fa)
Вст =
1к_/ Rb.h
16 \ Упит
16 )’
где 1к, 16 — ток коллектора и ток базы соответ-
ственно, мА;
Пиит — напряжение источника питания, В;
Rbh — сопротивление прибора на пределе
измерения тока базы, которое должно быть
измерено с ’погрешностью, не превышаю-
щей класс точности прибора,/ в комплекте
с которым используется приставка, кОм.
2. Для более точного определения дифферен-
циального коэффициента передачи тока можно
воспользоваться формулой:
А1к ( Rbh W Rbh \
Ко = ~гт~ I 1 — И----- • I6t I 1 — ту--• • Io..
AI6 \ ипит Плит ''
где AiIk = Iki — Ik2 — приращение тока коллек-
тора, мА;
AI6 — 1б| — 1б2 — приращение тока базы, мА.
где Во — дифференциальный коэффициент пере-
дачи постоянного тока;
So — крутизна прямой передачи на постоян-
> ном токе;
fa — предельная частота усиления (частота
входного сигнала, при которой значение
коэффициента усиления по току в схеме
с общей базой уменьшается в 1,4 раза по
сравнению с его значением на низких час-
тотах).
Скан U DJVU - Кулешов Иеорь Викторович. Москва
Специально для сайта "Отечественная радиотехника XX века" hrip://www. rwdace.narod.ru/
П р и л о ж е н и е 2
Перечень элементов к принципиальной схеме
Поз. обо- знач. Наименование и тип К-во Приме- чание
R1 Резистор СП-1-.1-А- 1 кОм ±25 % 1
R2 » СПЗ-9а-16- Юк0м±20°/о 1
R3 » СПЗ-ЗгМ- 0,05-А- Г00 кОм±20°/о 1
R4 » СПЗ-ЗгМ- 0,05-Ач1МОм± ±30 % 1 -
R5 » МЛ Т-1,0- 100 Ом±Ю°/о 1
Bl ... В4 Переключатель П2'К 4
К Контакт P64.8e2.000 1
Б Элемент 3
Облполиграфиздат. Изд. jNs
Житомир, областная типография.
Зак. 1294—5000. 31-0-77.
26
Скэг/ и DJVU - Кулашоо Изорь Викторозич, Мосжза
Спациальио для сайта "Отэчастзаяная рад йотах лика XX зака" r)rip://www.fwoasa.nafod.fu/
ИЕ >
