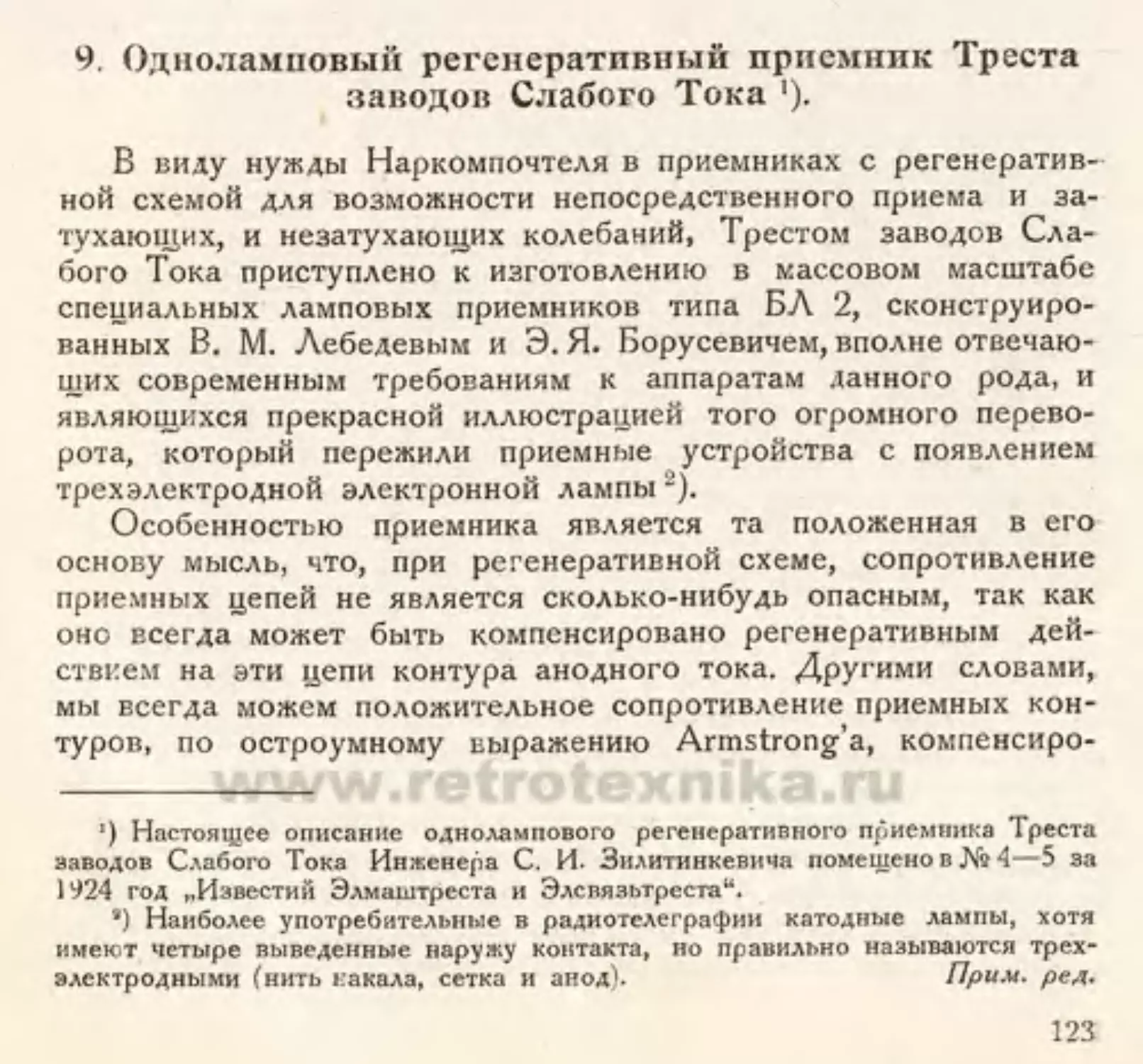

9. Одноламповый регенеративный приемник Треста
заводов Слабого Тока ’)•
В виду нужды Наркомпочтеля в приемниках с регенератив-
ной схемой для возможности непосредственного приема и за-
тухающих, и незатухающих колебаний, Трестом заводов Сла-
бого Тока приступлсно к изготовлению в массовом масштабе
специальных ламповых приемников типа БЛ 2, сконструиро-
ванных В. М. Лебедевым и Э. Я. Борусевичем, вполне отвечаю-
щих современным требованиям к аппаратам данного рода, и
являющихся прекрасной иллюстрацией того огромного перево-
рота, который пережили приемные устройства с появлением
трехэлектродной электронной лампы ~).
Особенностью приемника является та положенная в его
основу мысль, что, при регенеративной схеме, сопротивление
приемных цепей не является сколько-нибудь опасным, так как
оно всегда может быть компенсировано регенеративным дей-
ствием на эти цепи контура анодного тока. Другими словами,
мы всегда можем положительное сопротивление приемных кон-
туров, по остроумному выражению Arinstrong’a, компенсиро-
') Настоящее описание однолампового регенеративного приемника Треста
заводов Слабого Тока Инженера С. И. Зилитинкевича помещено в №4—5 за
1924 год „Известий Элмаштреста и Элсвязьтрссга“.
•) Наиболее употребительные в радиотелеграфии катодные лампы, хотя
имеют четыре выведенные наружу контакта, но правильно называются трех-
электродными (нить какала, сетка и анод).	Прим. ред.
123
вать отрицательным сопротивлением, создаваемым обратной
связью цепи анодного тока.
Благодаря такому подходу к вопросу, явилась возможность
выполнить этот приемник в исключительно компактной и изящ-
ной форме'.
По своим геометрическим размерам (рис. 79) приемник не
превосходит обычного настольного TCAeqjOHa. Есе внутренние
части его заключены в железную штампованную коробку, кото-
рая может быть
легко снята, что
делает чрезвы-
чайно удобным и
простым доступ
К внутренним
частям аппарата
(рис. 80).
Коробка вы-
крашена в спе-
циальную (изо-
лирующую) чер-
ную краску.
Сквозь пе-
реднее круглое
отверстие в ней
проходит ручка
вращающегося
конденсатора, а
справа от нее не-
большая ручка
специально го
микрометренно-
го приспособле-
ния, дающая воз-
можность в слу-
чае нужды пово-
рачивать конден-
сатор на очень
малый угол.
Рис. 79. Приемник БЛ 2, общий пил.	Включение
микрометренно-
го устройства производится простым нажатием вышеуказанной
малой ручки. Выключение автоматическое.
Ниже конденсатора находится ручка реостата накала кно-
почного типа. Стрелка на ней позволяет судить о величине
введенного в цепь нити накала сопротивления. В этой цепи
имеются, кроме того, специальные зажимы для баретера, по-
мещенные в верхней части прибора, перед лампой. В случае
отсутствия нужды в баретере, сюда вставляется короткозамы-
ш www.retrotexnika.ru
катель или предохранитель (рис. 79). Гнездо для включения
лампы помещается под эбонитовой направляющей пластиной.
Таким образом, опасность неправильного включения или даже
неправильного прикосновения лампы к гнездам—совершенно
исключена. По обеим сторонам от лампы имеется по четыре
гнезда для включения двух вариометров (рис. 79 и 80). У каж-
дого из них по 4 ножки, которые так раздвинуты, что непра-
вильное включение вариометров невозможно.
С левой стороны прибора находятся гнезда для приключения
антенны и земли (или противовеса), или же концов приемной
Рис. 80. Приемник БЛ 2, корпус снят.
рамки, при чем безразлично, к какому из 2-х гнезд приключена
антенна.
С противоположной стороны (рис. 80) расположены гнезда
для включения телефонов.
От прибора идет трехжильный шнур со штепсельным нако-
нечником (рис. 80), включающийся в специальную колодку
(рис. 79), к которой присоединены необходимые для лампы
батареи: накала и анодная.
Так как примененные для приемных цепей катушки самоин-
дукции миниатюрно малы по своим геометрическим размерам,
то и вариометры весьма компактны и чрезвычайно удобны в
125
обращении. Каждый вариометр состоит из 2-х параллельно рас-
положенных катушек, величина связи которых меняется их
взаимным сдвигом, при помощи поворота одной из катушек
вокруг эксцентрично расположенной оси (рис. 79 и 80).
Некоторые из примененных здесь катушек самоиндукции
видны на рис. 81.
Чтобы иметь представление об их необыкновенной компакт-
ности, можно указать, что наибольшая из катушек самоиндукции
замкнутого контура, равная 250.10“ см. имеет наружный
диаметр в 36 мм. и толщину в 7,5 мм, т.-е. она весьма не-
многим превосходит размеры двух вместе сложенных медных
пятаков.
Рис. 81. Конденсатор и вариометр от приемника БЛ 2 в разобранном виде.
Весь необходимый волновой диапазон приемника 400 м—
28.000 м покрывается пятью парами таких сменных вариометров.
На каждом из них имеются надписи, указывающие на его
пределы волн, и обозначения той цепи, куда вариометры дол-
жны быть включены.
Самоиндукции вариометров подобраны таким образом, что
любая пара вариометров из данного приемника может быть
заменена соответствующей парой каждого другого приемника,
не только без всякого ущерба для его функционирования, но
даже с сохранением кривых градуировки.
Что касается конденсатора замкнутого контура, то он сбор-
ный, но с пропаянными колонками. Все детали конденсатора
126
и собранный конденсатор без кожуха показаны на рис. 81.
Емкость конденсатора меняется от 40 до 700 см.
Кроме перечисленных частей, к приемнику еще прилагается
специальный антенный конденсатор (блокировочного типа), ко-
лодка для каскадного включения приемников (о чем речь будет
ниже) и другие более мелкие детали.
Все перечисленные части вместе с приемником упаковы-
ваются в общий деревянный ящик, изображенный на рис. 82.
Здесь справа ви-
ден приемник со
шнуром для ба-
тареи, а слева
сверху 5 пар
вариометров, ук-
репленных на
общей доске.
Внизу под ва-
риометрами на-
ходится антен-
ный конденса-
тор, перед кото-
рым вставляют-
ся две усили-
тельных лампы.
Остальные, бо-
лее мелкие части
находятся в глу-
бине ящика.
Вес ящика со
всей упаковкой
23 фунта. Вес
самого приемни-
ка вполне гото-
вого к работе
(с вариометрами
и лампой)—8’/.2
фунтов.
Как уже ука-
зано выше, при-
Рис. 82. Приемник БЛ 2 в ящике.
емник по своей схеме является регенеративным, при чем
настраивающийся контур у него один—в цепи сетки.
С этим контуром антенна связывается двумя способами. Или
она присоединяется параллельно специальному конденсатору Сд
(рис. 83) или при помощи вариометра Bp. 1 (рис. 84) связы-
вается с контуром индуктивно. В первом случае, антенна
входит в замкнутый контур и является настроенной в резонанс
с приходящими колебаниями (или слабо расстроена с ним); во
втором же случае, она, вообще говоря, не настроена.
127
Рис. 83. Схема приемника БЛ 2 при
настроенной антенне.
Возможность приема радиосигналов на ненастроенную ан-
тенну вытекает тоже из регенеративных свойств приемника.
Такую антенну можно мыслить, как антенну с очень большим
сопротивлением, которое компенсируется обратным действием
цепи анодного тока, осуществляемым при помощи вариометра
Вр. 2. Ненастроенная антенна чрезвычайно упрощает работу
по приему, уменьшает все мешающие действия и значительно
понижает собственную радиацию приемника, при наличии в нем
автогенерирования.
Уменьшению собственной радиации способствуют еще и
сравнительно значительные сопротивления антенны и замкну-
того контура, вызывае-
мые омическим сопро-
тивлением соответству-
ющих катушек самоин-
дукции. Так, для наи-
более длинных волн,
сопротивление антенны
достигает 55 ом, а для
замкнутого	контура—
даже 628 ом.
т< Из этих цифр стано-
fti вится особенно ясным,
как радикально отли-
X4 чается современный лам-
повый приемник от преж-
него детекторного, у
которого омическое со-
противление замкнутого
контура обычно не пре-
вышает долей или не-
многих омов. Насколько
неопасным для регене-
ративного приемника
является омическое со-
противление его цепей,
видно из опытов с ним в Лаборатории Треста, когда введение
в антенну добавочного сопротивления до 10.000 омов не
уменьшало интенсивности принимаемых радиосигналов, требуя
только некоторого усиления связи приемных контуров с анод-
ной цепью.
Что касается приема на настроенную антенну (рис. 83). то,
как указывалось выше, в этом случае параллельно антенне
приключается специальный конденсатор Сд. емкость которого,
согласно прилагаемых к прибору инструкций, подбирается раз
навсегда в зависимости от собственной емкости антенны.
Благодаря такого рода устройству, приемник может работать
с антеннами любых размеров (а также рамками), сохраняя
128
полную непрерывность своего волнового диапазона (от 400 до
28000 метров), при значительном перекрытии волн между со-
седними катушками.
Для предохранения
прибора, параллельно
антенне приключен ис-
кровой промежуток.
Детекторное дейст-
вие в лампе достигается
при помощи конденса-
тора (С2), шунтирован-
ного мегомом (MQ).
Аппарат предназна-
чается для приема радио-
сигналов как затухаю-
щих, так и незатухаю-
щих станций.
При приеме затухаю-
щих, при желании со-
хранить чистоту тона,
обратная связь анодной
цепи с контуром сетки
(Вр. 2) устанавливается
более слабая. Ее назна-
Рис. 84. Схема приемника БЛ 2 при нена-
строенной антенне.
чением является простое
усиление принимаемых
колебаний. В этом слу-
чае, очевидно, лампа приемника кроме детектирования, служит
и для целей усиления высокой частоты. При приеме же неза-
Рис. 85. Схема каскадного включения прием-
ников БЛ 2.
тухающих колебаний,
на лампу возлагается
еще третья задача—
генерирование мест-
ных колебаний для
приема по методу бие-
ний. В этом случае
замкнутый контур не
находится в строгом
резонансе с прини-
маемыми сигналами.
Благодаря такому
универсальному ис-
пользованию катод-
ной лампы, приемник
может давать значительно более сильный прием, чем детектор-
ный или простой ламповый.
При тщательном подборе данных приемной цепи и выборе
подходящей связи, он может дать 20-ти—25-ти кратную интен-
Гунтер и Фукс 9.
129
сивность по сравнению с обычным детекторным приемником,
даже при работе затухающих станций или радиотелефона.
При приеме же незатухающих колебаний методом интерференции,
его усилительное действие (по сравнению с тиккерным прие-
мом) может оказаться еще более значительным.
В заключение необходимо отметить еще одну очень любо-
пытную особенность приемников данного типа, состоящую в
возможности их каскадного включения по схеме (рис. 85), для
чего служит упоминавшаяся выше специальная колодка.
Таковое включение делается, как для увеличения избирае-
мости приема, так, одновременно, и для дальнейшего усиления
принимаемых сигналов. Достигаемый при этом эффект—чрезвы-
чайно велик, так как каждый новый приемник добавляет новый
замкнутый контур и новую ступень усиления. Каскад из не-
скольких таких приемников достаточен для возможности приема
на громкоговоритель. Настройка каскада сравнительно проста
так как она состоит из последовательной настройки каждого
из его составных звеньев.
