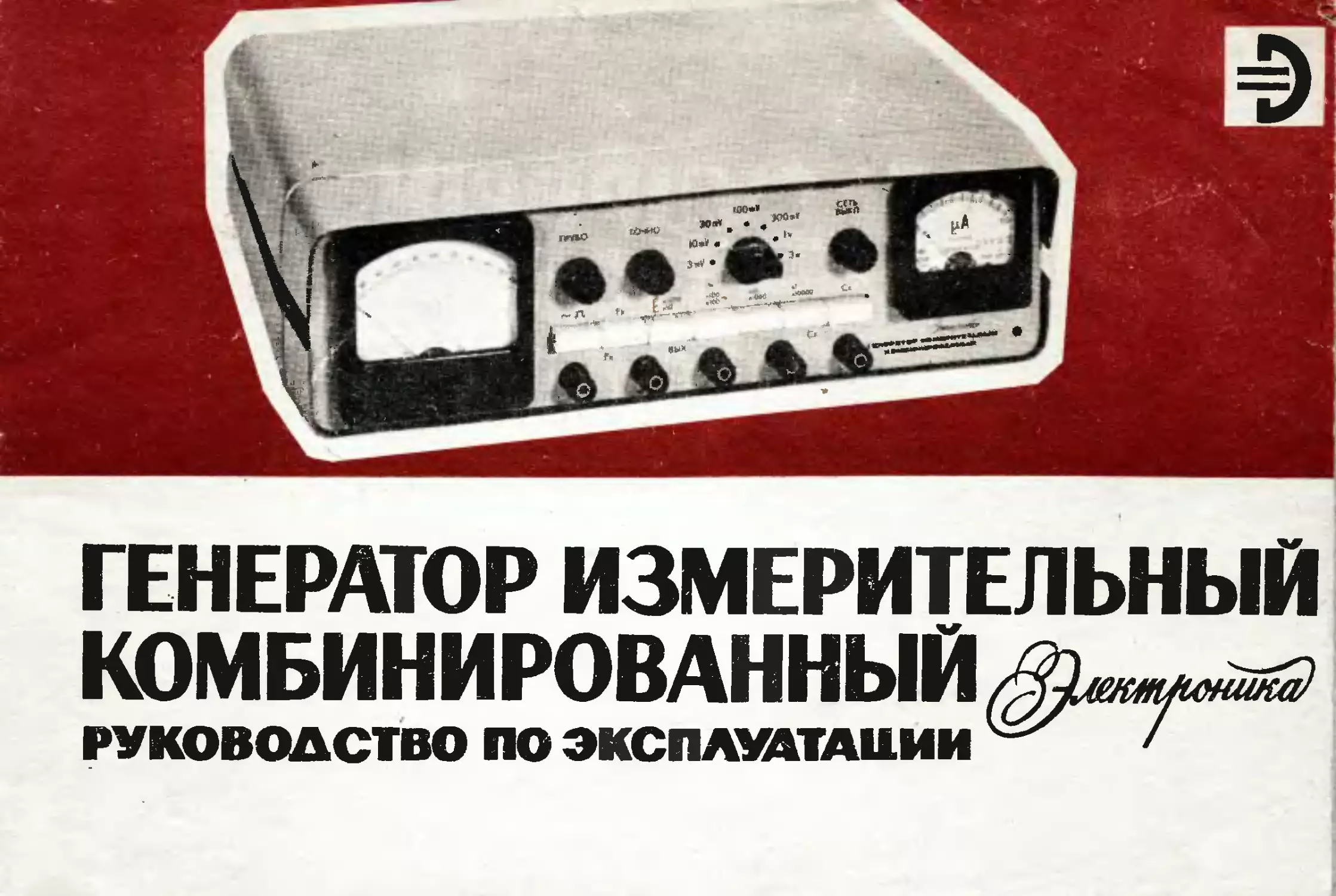

ГЕНЕРАТОР ИЗМЕРИТЕЛЬНЫЙ
КОМБИНИРОВАННЫЙ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	/
ГЕНЕРАТОР ИЗМЕРИТЕЛЬНЫЙ
КОМБИНИРОВАННЫЙ
«ЭЛЕКТРОНИКА»
руководство по эксплуатации
ЗАВОД «ЭКСИТОН»
Г. ПАВЛОВСКИЙ ПОСАД
МОСКОВСКОЙ ОБЛАСТИ
ВНИМАНИЕ!
Покупая генератор измерительный комбинированный «Электроника», проверьте его комплек! •
ность и сохранность пломб. Попросите продавца продемонстрировать Вам его работоспособности
Убедитесь в том, что в гарантийном талоне поставлены дата продажи, подпись продавца и
штамп магазина, так как в случае отсутствия их гарантийный срок исчисляется с даты выпуска
изделия-
Помните, что, потеряв «Руководство по эксплуатации», Вы лишаетесь права на гарантийный
ремонт.
Генератор является сложным электронным устройством, и прежде чем приступить к работе с
ним, внимательно изучите это руководство.
1.	ОБЩИЕ УКАЗАНИЯ
Настоящее руководство распространяется на ге-
нератор измерительный комбинированный «Элект-
роника» (далее—прибор), предназначенный для ре-
гулировки и настройки бытовой и радиолюбитель-
ской радиоаппаратуры.
Прибор изготавливается в климатическом ис-
полнении у категории п. 4.2 по ГОСТ 15150-69.
Условия эксплуатации:
—	интервал температур от + 10 до +35°С;
•	— относительная влажность воздуха не более
80%;
—	атмосферное давление 650—800 мм рт. ст.
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ
Генератор предназначен для питания от сети
переменного тока частотой 50 Гц + 1.0%, напряже-
ние питания 220 В +10%, содержание гармоник
до 5%.
Частотомер имеет следующие параметры:
—	диапазон измеряемых частот от 20 до 200000
Гц;
—	допускаемая основная погрешность измере-
ния частоты не более 2,0% от конечного значения
рабочей части шкалы;
—	чувствительность на входе частотомера не
менее 0,5 В.
Звуковой генератор имеет следующие параметры;
—	диапазон частот от 20 до 200000 Гц;
—	допускаемая основная погрешность установки
частоты не более 2,0% от конечного значения ра-
бочей части шкалы;
—	коэффициент нелинейных искажений в диапа-
зоне частот от 20 до 200000 Гц при Ивых = 1,0 В
не более 0,4 %;
—	максимальное эффективное значение выход-
ного напряжения не менее 3,0 В;
—	неравномерность амплитуды выходного на-
пряжения (по отношению к частоте 1000 Гц) не
более ±5,0 дб.
Импульсный генератор имеет следующие пара-
метры:
— диапазон частот от 20 до 200000 Гц;
—	форма импульса выходного напряжения —
меандр;
—	амплитуда импульса выходного напряжения
не более 10 В.
Измеритель емкостей имеет следующие пара-
метры:
—	диапазон измеряемых емкостей от 200 до
2000000 пф;
—	допускаемая основная погрешность измерения
емкости не более ±10% от конечного значения
рабочей части шкалы.
Изоляция цепей сетевого питания генератора
выдерживает без пробоя испытательное напряже-
ние 750 В.
3
Сопротивление изоляций цепей сетевого питания
не менее 100 МОм- Потребляемая мощность —
6 ВА.
Масса не более 5 кг.
3.	КОМПЛЕКТ ПОСТАВКИ
В комплект поставки входят:
	— генератор измерительный комбинированный
— 1 шт.;
— лампа СМИ 6,3—20—2	1 шт.;
— предохранитель ВП 1 — 1—0,25	— 2 шт.;
—	руководство по эксплуатации	— 1 шт.;
—	упаковочная коробка	— 1 шт.;
4.	ТРЕБОВАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
Перед включением прибора в сеть необходимо:
а) заземлить прибор;
б)	проверить правильность установки предохра-
нителя.
ВНИМАНИЕ! Перестановку предохранителей про-
изводить только при полном отклю-
чении прибора от сети.
ВНИМАНИЕ! В сеть постоянного тока не вклю-
чать.
Эксплуатировать прибор только с закрытым ко-
жухом.
Запрещается менять предохранители и произво-
дить ремонт с включенным в сеть шнуром питания.
4
5.	УСТРОЙСТВО ГЕНЕРАТОРА.
КОНСТРУКЦИЯ
Генератор измерительный комбинированный вы-
полнен в унифицированном металлическом корпу-
се. На лицевой панели расположены органы уп-
равления, входные и выходные клеммы, стрелоч-
ные индикаторы и указатель включения сети. На
•задней панели расположены предохранитель и
скобы для укладки сетевого шнура с вилкой. Вы-
давленные на корпусе ребра жесткости служат
также для фиксации амортизаторов при установ-
ке приборов друг на друга в виде стойки.
Охлаждение прибора — естественное, через жа-
люзи на задней стенке. Плата генератора выпол-
нена с применением печатного монтажа.
Описание схемы электрической принципиальной
и принцип действия
Генератор измерительный комбинированный со-
стоит из следующих блоков:
а)	задающий генератор;
б)	выходной усилитель;
в)	вольтметр;
г)	стрелочный частотомер;
д)	блок питания.
Задающий генератор
Задающий генератор собран по схеме с Т-образ-
ным четырехполюсником. Принципиальная схе-
ма задающего генератора состоит из каскада уси-
ления напряжения, выполненного на транзисторе
VTI, включенном по схеме с общим эмиттером, и
составного эмиттерного повторителя, выполненно-
го на транзисторах VT4 и VT5-
Переключатели^!—3,^1—4,31—5 и $1—6 служат
для выбора заданного диапазона частот. Установка
на заданную частоту осуществляется грубо-сдвоен-
ным переменным резистором R12, £21 и плавно-
сдвоенным переменным резистором£13,^20.
Переменное напряжение синусоидальной формы
через резистор>С35 плавной регулировки выход-
ного напряжения и ступенчатый аттенюатор (пе-
реключатель^) подается на вход выходного уси-
лителя.
Частотно-независимая обратная связь, служащая
для стабилизации амплитуды по переменному току,
содержит нелинейный элемент — сверхминиатюр-
ную лампу накаливания.
Выходной усилитель
Выходной усилитель — двухкаскадный собран,
на транзисторах VT2 и VT3. Для расширения ни-
жней границы полосы пропускания введена сле-
дящая обратная связь.
Коэффициент усиления выходного каскада равен
5 при выходном сопротивлении не более 100 Ом.
Вольтметр
Переменное напряжение с резистора£35 посту-
пает на вход усилителя, выполненного на тран-
зисторах VT7 и VT8 и далее на мостовую схему,
в которой в качестве выпрямительных элементов
используются диоды ЧД4 и УД6.
Шкала измерительного прибора проградуирова-
на по выходному уровню для синусоидального
сигнала. При подаче на вход вольтметра напряже-
ния прямоугольной формы амплитуда импульсов
на выходе усилителя в 3 раза превышает показа-
ния прибора.
Стрелочный частотомер
Частотомер состоит из входного устройства,
триггера Шмидта, дифференцирующей цепи, жду-
щего мультивибратора и измерительного прибора.
Выходное устройство выполнено на транзисторе
VT6, включенном по схеме эмиттерного повторите-
ля, что повышает входное сопротивление. Диоды
УД1 и \,ТД2 защищают вход частотомера от пере-
грузок.
Остальные каскады частотомера выполнены на
логической интегральной микросхеме УД1 типа
К1ЛБ553.
С части нагрузки транзистора VT6 сигнал пода-
ется на триггер Шмидта.
Сформированные прямоугольные импульсы диф-
ференцируются цепочкой СЗО,#59 и через диод
УД5 поступают на ждущий мультивибратор и за-
пускают его.
Импульсы мультивибратора поступают па изме-
рительный прибор РА2. Выбор поддиапазона изме-
ряемых частот производится переключателем
У 1—3 / 1—6.
Переключателем .Д 1—2 можно подключать
вход частотомера к выходу задающего генератора
или к клемме «	х», расположенной на лицевой
панели, для измерения внешней частоты.
Если вместо конденсаторов СЗ, СИ, С19 и С24
время — задающей цепи ждущего мультивибрато-
ра подключить конденсатор неизвестной емкости
►(конденсатор ко входу «Сх», переключатель
'1—7 включен), а на вход прибора подать сиг-
нал образцовой частоты, то показания измеритель-
ного прибора будут пропорциональны величине
этой емкости. Шкала прибора как при измерении
частоты, так и при измерении емкости—линейная-
Блок питания
Блок питания представляет собой стабилизиро-
ванный выпрямитель, выполненный на транзисто-
рах VT9 — VT12.
В качестве выпрямителя используется диодный
мост УДИ типа КЦ405Е. Стабилизированное по-
стоянное напряжение 12В на выходе блока пита-
ния устанавливается резистором £ 65. Питание
частотомера понижено до 5В с помощью стабили-
трона УДЗ.
6.	ПОДГОТОВКА к работе
При получении после хранения и транспортиро-
вания необходимо освободить прибор от тары и
выдержать в нормальных климатических условиях
6
в течение суток. Перед началом работы с прибо-
ром необходимо ознакомиться с настоящим руко-
водством по эксплуатации.
7.	ПОРЯДОК РАБОТЫ
Измерения при работе прибора в качестве
генератора
С помощью переключателя диапазонов «	»
установить необходимый диапазон частот генера-
тора. Предельные значения частот каждого под-
диапазона приведены в табл. 1.
	Таблица 1.
Положение переключателя «	»	Предельные частоты поддиапазона, Гц
X 1 X 10 X 100 X 1000	18 — 220 200 — 2200 2000 — 22000 20000 — 220000
Ручками регулировки частоты «Грубо» и «Точ-
но» установить необходимую частоту выходного
сигнала по шкале частотомера. Амплитуду сигна-
ла установить ручками ступенчатой и плавной ре-
гулировки выходного напряжения «Регулировка
выхода». При этом измерение напряжения прово-
дится по индикатору выходного напряжения, шка-
ла которого определяется положением аттенюато-
ра. имеющего пределы: 3, 10, 30, 100, 300 мВ, 1,3В.
При необходимости получить на выходе сигнал
импульсной формы, нажать кнопку	». По-
дать сигнал с выхода генератора на измеряемый
объект.
ВНИМАНИЕ! При работе с импульсным выход-
ным напряжением индикатор выхо-
да показывает среднее значение из-
меряемого напряжения. .
Измерения при работе прибора в качестве
частотомера
Установить переключатель рода работ в поло-
жение, соответствующее режиму измерения часто-
ты нажатием кнопки «	х». Подать измеряемый
сигнал.на клеммы «Вход Р х». При неизвестней
величине измеряемой частоты переключатель «
поставить в положение «X 1000». Определив необ-
ходимый диапазон, произвести отсчет. Максималь-
ное напряжение на входе « £ х» — 30 В.
Работа с прибором при измерении емкостей
Установить переключатель «» в положение
«XI». Ручками регулировки установить частоту ге-
нератора 20 Гц. Нажатием кнопки «Сх» устано-
вить переключатель рода работ в положение, со-
ответствующее режиму измерения емкостей. Под-
ключить измеряемую емкость к клеммам «Сх».
Переключателем диапазонов «Сх» установить соот-
ветствующий диапазон и произвести отсчет. При
этом величина измеряемой емкости будет равна
показаниям прибора, умноженным на множитель
диапазона «Сх».
8.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Прибор необходимо держать в чистом помеще-
нии и предохранять от попадания пыли и грязи.
В том случае, если прибор не находится в рабо-
те длительное время, требуется обязательная кон-
сервация. При консервации необходимо выполнять
следующее:
—	все не покрытые краской металлические ча-
сти смазать конденсаторным вазелином
ГОСТ 5774-76;
—	прибор со всем комплектом поместить в кар-
тонную коробку.
9.	ПРАВИЛА ХРАНЕНИЯ
Приборы подлежат хранению в закрытых поме-
щениях в условиях:
а)	температура окружающего воздуха от + 10
до -j-35°C;
б)	относительная влажность не более 80%;
в)	отсутствие пыли, паров кислот и щелочей, а
также газов, вызывающих коррозию.
Приборы, прибывшие для длительного хранения
(продолжительностью более шести месяцев), со-
7
держатся освобожденными от транспортной упа-
ковки.
10.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Генератор измерительный комбинированный
«Электроника», заводской номер
 соответствует техническим условиям
11М0.081.100 ТУ и признан годным к эксплуата-
ции.	,
11.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответ-
ствие каждого выпускаемого прибора всем требо-
ваниям технических условий 11 МО. 081.100 ТУ в
течение 12 месяцев со дня продажи магазином.
Безвозмездный ремонт или замена производится
при условии соблюдения потребителем правил эк-
сплуатации, транспортирования и хранения.
Гарантийный срок продляется на время от по-
дачи рекламации до введения прибора в эксплуа-
тацию силами изготовителя.
Подпись лица, ответственное
Штамп
от к
за приемку
(подпись, фамилия)
Дата выпуска
8
Корешок талона №
Штамп	на гарантийный ремонт
О Т К
«Генератора измерительного комби1ниро8анного «Электроника>
Дата ремонта ________________________ Регулировщик_________________________________
(подпись, фамилия)
Линия отреза
(подпись, фамилия)
9
