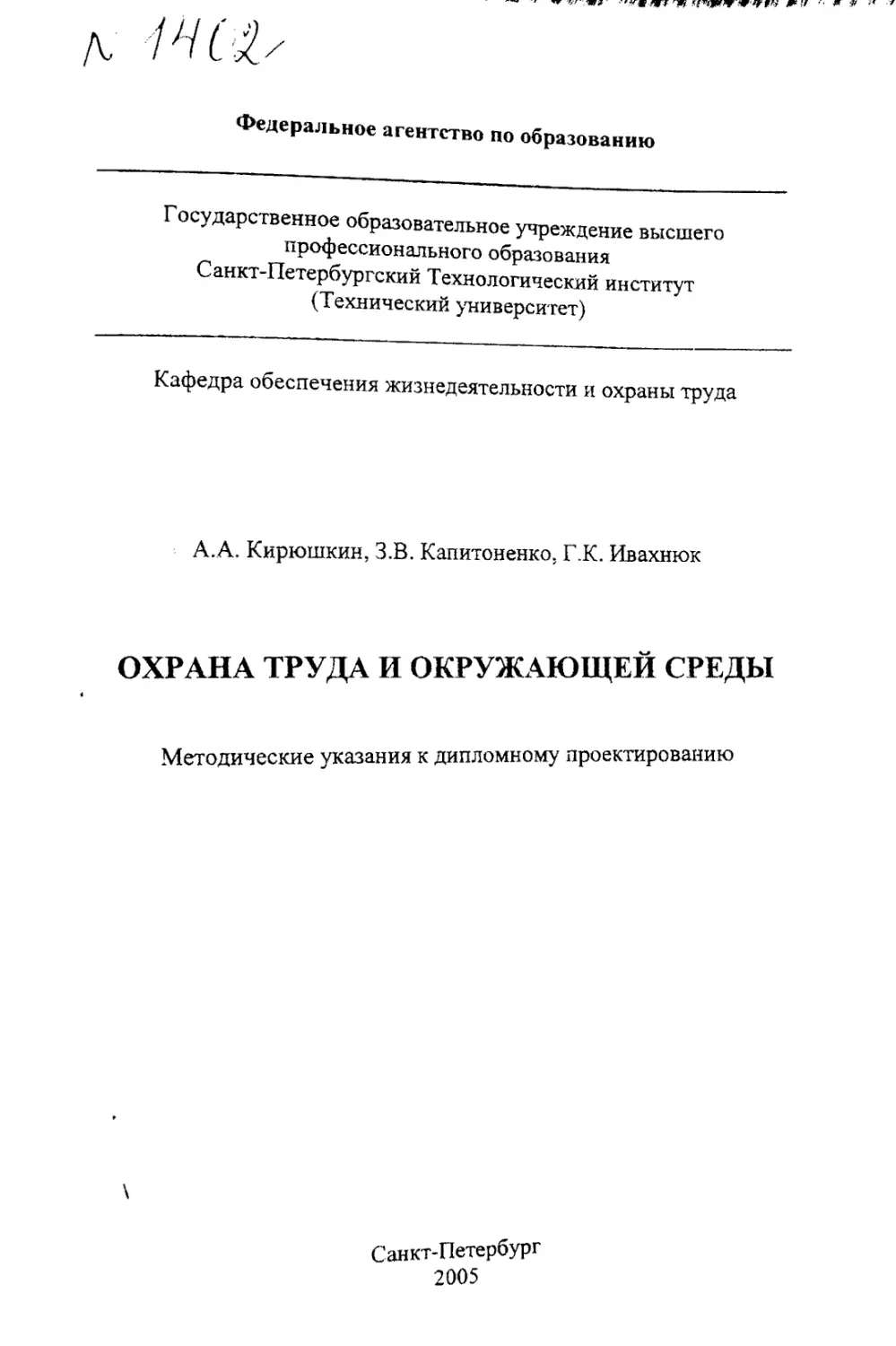

Федеральное агентство по образованию
Государственное образовательное учреждение высшего
профессионального образования
Санкт-Петербургский Технологический институт
(Технический университет)
Кафедра обеспечения жизнедеятельности и охраны труда
А. А. Кирюшкин, З.В. Капитоненко, Г.К. Ивахнюк
ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ
Методические указания к дипломному проектированию
Санкт-Петербург
2005
УДК 66.013.8: 6285
Кирюшкин А .А., Капитоненко З.В., Ивахнюк Г.К.
Охрана труда и окружающей среды: Метод, указания к ди-
пломному проектированию. СПб., СПбГТИ(ТУ), 2005.- 27с.
Методические указания содержат основные требования к
разделу «Охрана труда и окружающей среды» дипломного проекта
или дипломной работы.
В тексте даны основные и необходимые сведения из многих
действующих в настоящее время документов, которые помогают
студенту написать раздел.
В данном материале приведены ссылки на нормативную и
справочную литературу.
Методические указания предназначены для студентов ди-
пломников всех специальностей СП6ГТИ(ТУ.
Рис. 1, табл. 9, библиограф. 45 назв.
Рецензент: Д.А. Сибаров, канд. хим. наук, доцент кафедры
технологии нефтехимический и углехимических
производств СПбГТИ(ТУ).
Утверждены на заседании учебно-методической комиссии фа-
культета защиты окружающей среды, сентябрь, 2004 г.
Рекомендовано к изданию РИСо СП6ГТИ(ТУ)
Настоящие методи',еские указания имеют целью познакомить
дипломников с основными вопросами, которые должны быть осве-
щены в разделе «Охрана труда и окружающей среды» дипломных
работ и проектов.
В методи теских указаниях показано построение и содержание
этих разделов и приведен перечень действующих стандартов, сани-
тарных и строительных норм, противопожарных норм и правил, от-
раслевых инструкций и справочной литературы.
Работа над разделом должна быть творческой. Материал пред-
ставляется в сжатой, по ясной форме и согласовывается с консуль-
тантом кафедры обеспечения жизнедеятельности и охраны труда.
1 СТРУКТУРА И СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗА-
ПИСКИ ДИПЛОМНОГО ПРОЕКТА РАЗДЕЛА «ОХРАНА
ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ»
В этом разделе дипломной записки дипломник должен осве-
тить следующие вопросы:
- вступление (кратко о важности рассматриваемых вопросов);
- опасные и вредные производственные факторы, свойствен-
ные данному процессу [1];
- .мероприятия, принятые в проекте для обеспечения безопас-
ности технологического процесса [2];
- мероприятия, принятые в проекте для обеспечения безопас-
ности технологического оборудования [3];
- организация пожарной безопасности и взрьгвобезопасности
проектируемого процесса;
- мероприятия, обеспечивающие нормальные
санитарно-гигиенические условия производственной среды;
- охрана окружающей среды.
Далее подробно рассмотрено содержание каждого вопроса.
1.1 Характеристика опасных и вредных производственных
факторов, присущих выбранному способу производства
В данном разделе необходимо дать характеристику всех ста-
дий технологического процесса на наличие опасных и вредных про-
изводственных факторов, присущих проектируемому производству.
Опасные и вредные производственные факторы разделяют по при-
роде действия на следующие группы:
- физические;
- химические;
- биологические;
- психофизиологические.
I руппа физических опасных и вредных производственных
факторов включает такие опасные и вредные моменты производства,
как движущиеся машины и механизмы или их элементы, передви-
гающиеся изделия, заготовки, материалы, разрушающиеся конст-
рукции: повышенная или пониженная температура поверхностей
оборудования, материалов, повышенные уровни шума, вибрации,
\ г.ьгразвука, ионизирующих излучений, статического электричества,
электромагнитного излучения; неудовлетворительное освещение;
повышенное напряжение в электрической цепи, замыкание которой
может произойти через тело человека и т.п.
Группа химических опасных и вредных производственных
факторов обязана вредному воздействию на организм человека раз-
личного сырья, полупродуктов, готовой продукции и отходов произ-
водства.
Биологические опасные и вредные производственные факторы
включают в себя патогенные микроорганизмы (вирусы, бактерии,
грибы, простейшие и др.) и продукты их жизнедеятельности, а также
макроорганизмы (растения и животные).
Психофизиологические опасные н вредные производственные
факторы по характеру действия подразделяются на физические
статические и динамические) и нервно-психические нагрузки (ум-
ственное перенапряжение, перенапряжение анализаторов, монотон-
ность груда), эмоциональные перегрузки.
Рассматривая опасные и вредные производственные факторы,
необходимо дать их краткую характеристику, включающую в себя
вид фактора, характер его действия и возможные последствия.
Должны быть приведены предельно допустимые уровни воздейст-
вия отмеченных факторов. Сведения о химических опасных и вред-
ных производственных факторах представляются в таблице 1.
Для составления таблицы дипломник должен воспользоваться
ГОСТом [2]. справочниками [3], [4] и гигиеническими нормами
И.М.
Дополнительные требования для конкретных производств рег-
ламентируются отраслевыми правилами, нормами н стандартами,
которые должны быть полно учтены (9 - 12].
Таблица 1 - Характеристика физико-химических, пожаровзрыво-
опасных и токсичных свойств сырья, готового продукта и отходов
производства.
Физико-
химические
свойства
Пожаровзрывоопасные
свойства
Токсические
свойства
X
Q
4
I Темпе- ; Пределы распростра-
I ратура, . нения пламени
; °C i
, Темпе- , Концен- I
I ратур- , трапной- ।
I НЫС. °C ' ные, об. %
ffl
s
X
Q.
<U
CQ
x
x
X
*
X
ffi
s
X
о
s
>х
>x
s
s
1.2 Мероприятия, принятые в проекте для обеспечения безопасно-
сти технологического процесса
При написании данного раздела следует руководствоваться
требованиями безопасности к технологическому процессу [7], кото-
рые предусматривают:
- устранение непосредственного контакта людей, работающих
с веществами, оказывающими вредное действие;
- замену технологических процессов и операций, связанных с
возникновением опасных и вредных производственных факторов,
процессами и операциями, при которых указанные факторы отсутст-
вуют или обладают меньшей интенсивностью;
- комплексную механизацию и автоматизацию, применение
дистанционного управления технологическими процессами и опера-
циями при наличии опасных и вредных производственных факторов:
- герметизацию оборудования и коммуникаций, а также про-
ведение процессов под разряжением для предотвращения выделения
в рабочую зону опасных веществ;
использование систем получения информации о возникнове-
нии опасных и вредных производственных факторов на отдельных
технологических операциях;
- применение систем контроля и управления технологическим
процессом, обеспечивающих защиту работающих;
- аварийное отключение производственного оборудования;
- применение устройств и оборудования для удаления и обез-
вреживания отходов производства, являющихся источниками опас-
ных и вредных производственных факторов;
- рациональное использование аппаратов и сосудов, работаю-
щих под давлением [8] и разряжением;
- применение средств коллективной защиты работающих.
В том случае, когда существует действительная необходи-
мость использования технологических процессов и оборудования,
являющихся источниками опасных и вредных производственных
факторов и требующих в связи с этим дополнительных мероприятий
по снижению их уровня до нормируемых значений, требуется долж-
ное технико-экономическое и социально-экономическое обоснова-
ние.
1.3 Мероприятия, принятые в проекте по обеспечению безопас-
ности технологического оборудования
Безопасность производственного оборудования в основном
предопределяется рациональным выбором принципов его действия,
конструктивных схем, а также безопасных элементов конструкции
[13]. Необходимо предусмотреть в конструкции применение специ-
альных средств защиты, средств механизации, автоматизации и, ес-
ли это необходимо, дистанционного управления. В полном объеме
должны быть выполнены эргономические требования.
В этой связи при проектировании оборудования необходимо
учитывать следующие требования:
- применяемые в конструкции производственного оборудова-
ния материалы не должны быть опасными и вредными;
- составные части производственного оборудования (в том
числе провода, трубопроводы, кабели и т.п.) должны быть выполне-
ны с таким расчетом, чтобы исключалась возможность их случайно-
го повреждения, вызывающего опасность;
- движущиеся части производственного оборудования, если
°*® являются источником опасности, должны быть ограждены или
^‘вб'жеиы другими средствами защиты. Если движущиеся части
оборудования не могут быть ограждены из-за их функционального
азначения, необходимо предусмотреть средства сигнализации, пре-
дупреждающие о пуске оборудования, а также средства останова и
отключения от источников энергии;
- элементы конструкции производственного оборудования не
должны иметь острых углов, кромок и т.п., представляющих источ-
ник опасности. При их наличии необходимо предусмотреть меры
защиты от возможного травмирования работающих;
конструкция производственного оборудования должна ис-
ключать возможность случайного соприкосновения работающих с
горячими и переохлажденными частями. Нагретые и переохлажден-
ные элементы оборудования следует теплоизолировать;
- конструкцией производственного оборудования должна быть
предусмотрена сигнализация при нарушении нормального режима
работы, а в необходимых случаях - средства автоматического оста-
нова и отключения оборудования от источников энергии;
- производственного оборудование в необходимых случаях
должно иметь средства торможения (экстренного останова);
- конструкцией производственного оборудования должна быть
предусмотрена защита от поражения электрическим током, соответ-
ствующая следующим основным требованиям: токоведущие части
оборудования должны быть надежно изолированы или ограждены,
либо находиться в недоступных для людей местах; электрооборудо-
вание, имеющее открытые токоведущие части, должно быть разме-
щено внутри корпусов (шкафов, блоков) с запирающимися дверями
или закрыто защитными кожухами; металлические части производ-
ственного оборудования, которые могут вследствие неисправности
оказаться под электрическим напряжением опасной величины,
должны быть заземлены (занулены);
- конструкция производственного оборудования должна ис-
ключать накопление зарядов статического электричества в опасных
количествах;
производственное оборудование в зависимости от особенно-
стей производственного процесса должно иметь встроенные устрой-
ства для удаления выделяющихся в процессе производства любых
вредных взрыво- и пожароопасных веществ непосредственно от
мест их образования или скопления,
- производственное оборудование при необходимости должно
иметь устройства, сбрасывающие опасные и вредные вещества в
приемники или места для утилизации или обезвреживания;
- конструкция производственного оборудования должна обес-
печить исключение или снижение уровней вредного излучения, шу-
ма, ультразвука и вибраций до нормируемых значении [14 .6],
8
- производственное оборудование в необходимых случаях
должно иметь кабины для защиты работающих от неблагоприятного
влияния внешней среды [17 - 19];
- ограждения рабочих органов, дверцы, щитки и т.п. должны
иметь устройства, исключающие их случайное снятие или открыва-
ние, а при необходимости иметь блокировки, обеспечивающие пре-
кращение рабочего процесса при съеме или открывании.
- для предупреждения об опасности в качестве сигнальных
элементов следует применять звуковые, световые и цветовые
сигнализаторы;
- органы управления производственным оборудованием долж-
ны иметь форму, размеры и поверхность, безопасные и удобные для
работы, располагаться в рабочей зоне так, чтобы расстояние между
ними, а также по отношению к другим элементам конструкции не
затрудняло выполнение операций, приводиться в действие усилия-
ми, не превышающими установленных стандартами норм;
- органы управления должны быть сконструированы так, что-
бы их перемещение совпадало по направлению с движущимися час-
тями самого оборудования за исключением случаев, когда особен-
ности оборудования не позволяют этого;
- органы управления должны быть выполнены или сблокиро-
ваны так, чтобы исключалась неправильная последовательность
операций, или иметь схемы и надписи, указывающие правильную
последовательность операций;
- органы управления аварийного выключения должны быть
красного цвета, отличаться формой от остальных элементов управ-
ления, быть легко доступными для персонала и исключать возмож-
ность пуска до устранения аварийной ситуации.
- в случае, если часть оборудования, представляющая опас-
ность для людей, находится вне предела видимости оператора,
должны быть предусмотрены дополнительные аварийные выключа-
тели.
1.4 Организация пожаро- и взрывобезопасности проектируемого
производства
Для разработки этой части необходимо прежде всего опреде-
лить категории производственных помещений, зданий и наружных
установок по взрывопожарной и пожарной безопасности [20]. В ряде
случаев (для категорий А, Б и В1-В4) необходимо выполнить расче-
9
^леииТХваИгелрПГДе;1ИТЬ Se™™ нзбь1Т0ЧНО™ расчетного
давления взрыва (Д Р ) или удельной пожарной нагрузки (о ).
Далее следует определить классы зон помещений и наружных
установок по ПУЭ [21] и группы производственных процессов [22]/
Все сведения необходимо свести в таблицу 2.
Таблица 2 Классификация основных производственных участков
Произ- Приме- Количе- Категория , Класс Группа
водст- няемые ство помещения зон по произвол-
венный участок (цех) вещест- ва веществ, кг поНПБ j I ПУЭ ственного процесса по СНиП
I
1
Взрывопожаробезопасность достигается предотвращением об-
разования взрывоопасных и горючих сред в производственных по-
мещениях и внутри технологического оборудования, исключением
источников зажигания пожаро- и взрывоопасных сред, а также при-
менением систем пожаро- и взрывозащиты.
Исключение образования взрывопожароопасных сред в произ-
водственных помещениях достигается:
- применением герметичного производственного оборудования;
- использованием непрерывных процессов производства;
- максимальной механизацией и автоматизацией технологиче-
ских процессов;
- применением рабочей и аварийной вентиляции, включающей-
ся автоматически или вручную по сигналу датчика, контролирую-
щего содержание горючих сред в воздухе помещения [23];
- максимально возможным применением негорючих и трудно-
горючих веществ и материалов вместо пожаровзрывоопасных и дру-
гими мероприятиями.
Предотвращение образования взрывоопасной среды внутри
технологического оборудования обеспечивается:
применением ингибирующих и флегматизирующих дооавок;
- поддержанием состава среды вне области воспламенения;
- применением герметичного оборудования;
10
опюаом образующихся взрывоонасинх или горючих сред и
аварийные емкости и другими мероприятиями.
Для предотвращения образования а горючей или взрывоопас-
ной среде источников зажигания необходимо предусмотреть:
- шцнту от атмосферного электричества (указать категорию
но мол в и стащите) |24|;
- иншгу от проявления разрядов статического электричества
^ныбор скоростных режимов движения среды и многократного за-
)емленич всего оборудования) |25];
- применение электрооборудования, соответствующего классу
взрывоопасных или пожароопасных зон цроизиодстпеиных помеще-
ний и наружных установок |21, 26], а также категории и группе
взрывоопасных смесей ]27|;
- ограничение температуры нагрева как горючих сред, гак и
оборудования (допустимая температура нагрева составляет 80% от
температуры самовоспламенения находящихся в помещении ве-
ществ);
- устранение опасных тепловых проявлений химических реак-
ций и механических воздействий;
- ликвидация условий для теплового, химического и микро-
биологического самовозгорания обращающихся в производстве ве-
ществ;
- применение инструментов и оборудования, изготовленных из
материалов, не дающих при соударении механических искр;
- применение быстродействующих средств защитного отклю-
чения возможных источников зажигания пожаровзрывоопасных
сред.
Для предотвращения воздействия па людей опасных п вред-
ных факторов, возникающих в результате пожара, необходимо уста-
новить количество эвакуационных путей и выходов [28].
Эвакуация представляет собой процесс организованного само-
стоятельного движения людей наружу из помещений, в которых
имеется возможность воздействия на них опасных факторов пожара.
Защита людей на путях эвакуации обеспечивается комплексом
объемно-планировочных, эргономических, конструктивных, инже-
нерно-технических и организационных мероприятий.
Выходы являются эвакуационными, если они ведут:
- из помещений первого этажа наружу;
ш помещений любого этажа, кроме первого, непосредствен-
но на лестничную клетку или в коридор, ведущий непосредственно
на лестничную клетку;
и
- I» соседнее помещение (кроме помещений категории А и Ь>
пп том же н-аже, оЬеснеченнь.е выходами наружу, „а ^етничнх
клетку или н коридор, ведущий ив лестничную клетку
Количество эвакуационных выходов из зданий категории Л и
Ь следуй проектировать не менее двух. Из помещений, располо-
женных па любых этажах, кроме первого, в качестве второго »ш-
куацнопного выхода допускается пепользошт, наружные лестницы.
(ateгема оповещения людей о пожаре должны выполняться и
соответствии е ПНЕ Ц)4 12‘)|.
Коллективная защита людей должна быв, обеспечена с номо-
Щ1,ю убежищ пли защищенных помещении.
Для сохранения м.пери:)ЛЫ1ых ценностей п проекте должно
быть предусмотрено:
- применение противопожарных преград;
применение огпепреградпгелей, гндроти!воров, инертных га-
•юных н паровых занес;
- применение быстродействующих отсечных и обратных кла-
панов;
- защита аппаратов н коммуникаций от разрушения с помо-
щью устройств аварийного сброса давлений;
- применение систем активного подавления взрыва;
- вынос взрывопожароопасного оборудования на открытые
площадки н.ин в изолированные помещения.
Производственные помещения должны иметь системы пожар-
ной сигнализации.
Системы пожарной сигнализации предназначены для обнару-
жения в начальной стадии пожара, передачи тревожных сообщении
о месте и времени его возникновения и при необходимости введения
в дейс।вис автоматических систем пожаротушения и дымоудаления.
Они могут быть пожарными, реагирующими на первопачалЫ1ые
признаки пожара (дым, тепло, пламя) и охранно-пожарными, со-
вмещающими охранные (срабатывают па вскрытие дверей, окон и
т.н.) и пожарные функции.
Ус тановки пожарной сигнализации бывают н.з бате-
- автоматических (дымовых, тенлопых, комбинированных и
др.) пожарных извещателей;
“ рунных пожарных н’лкещитслсн,
- автоматических п ручных пожарных извещателей.
Основными элементами систем пожарной сигнализации явля-
ются пожарные извещатели, приемно-контрольные приборы, шлей-
фы пожарной сигнализации, приборы управления, оповещал ели.
системы передачи извещений, резрансляторы, пультовые оконечные
12
v-тройства пульты централизованного наблюдения и некоторые
другие устройства.
По характеру выдаваемых сигналов оповещатели разделяют
на:
- световые;
- звуковые;
- речевые;
- комбинированные.
По исполнению оповещатели подразделяют на:
- для использования в помещениях;
- для использования на открытом воздухе.
Для разработки систем тушения пожара необходимо устано-
вить требования по защите объектов, зависящие от категории объек-
тов по взрывопожароопасное™.
Производственные помещения всех категорий должны иметь
первичные средства тушения пожара (огнетушители, песок, лопату,
асбестовое одеяло и др.).
Перечень объектов, подлежащих защите автоматическими ус-
тановками пожаротушения приведен в НПБ - НО [30], которые ус-
танавливают основные требования по защите автоматическими ус-
тановками пожаротушения (АУПТ) и пожарной сигнализацией
(АУПС) зданий, сооружений и оборудования.
АУПС и АУПТ устанавливаются в помещениях, относящихся
к категориям А, Б, В1,В2 и ВЗ [30].
АУПТ классифицируются:
- по конструктивному исполнению - на спринклерные, дрен-
черные, агрегатные, модульные;
- по виду огнетушащего вещества:
- установки водяного пожаротушения (спринклерные, дрен-
черные и лафетные стволы);
- установки пенного пожаротушения (спринклерные, дренчер-
ные);
- установки порошкового пожаротушения (порошковые соста-
вы);
- установки газового пожаротушения (СО?, хладоновые, азот-
ные, паровые и др.).
По назначению установки подразделяются на:
- установки для предупреждения;
- установки для тушения пожаров;
- установки сдерживания горения (установки локализации по-
жаров);
- установки блокирования объектов от пожаров.
13
тановки для предупреждения пожаров предназначены для
в е ения в опасную зону огнетушащих (флегматизирующих)
средств или изменения режима работы технологического агрегата
(аппарата) и тем самым предотвращения возникновения пожара.
Установки для тушения пожаров предназначены для полной
локализации возникших очагов горения огнетушащим средством
или создания условий, в которых горение прекращается.
Установки локализации пожаров предназначены для сдержи-
вания развития очага горения воздействием огнетушащих средств на
огонь до прибытия передвижной пожарной техники и аварийно-
спасательных служб предприятия.
Установки блокирования от пожаров предназначены для за-
щиты объектов от опасного воздействия возникающих при пожаре
высоких температур. Эти установки применяют для охлаждения и
создания завес.
При проектировании производственного здания или сооруже-
ния особое внимание следует обратить на те элементы, которые в
значительной степени обеспечивают безопасность работающих. Это
этажность здания, его степень огнестойкости, площадь между про-
тивопожарными стенами, расстояние от наиболее удаленного рабо-
чего места до ближайшего эвакуационного выхода и т.д.
При проектировании следует объединять в одном здании про-
изводства и помещения подсобного, складского и вспомогательного
назначения. Технологическое, энергетическое, санитарно-техничес-
кое оборудование, когда это допустимо по условиям эксплуатации,
следует размещать на открытых площадках, предусматривая при не-
обходимости местные укрытия.
Помещения категорий А и Б следует размещать: в одноэтаж-
ных зданиях - у наружных стен, в многоэтажных зданиях - на верх-
них этажах. При этом максимально допустимое количество этажей -
6. Размещение помещений указанных категорий в подвальных и цо-
кольных этажах не допускается [31,32].
Наружные ограждающие конструкции зданий категорий А и Б
должны содержать легкосбрасываемые элементы. Площадь легко-
сбрасываемых конструкций принимается не менее 0,05 м‘ для зда-
ний категории А и не менее 0,03 м' для категории Б на 1 м* взрыво-
опасного помещения. К легкосбрасываемым конструкциям относят-
ся окна двери, распашные ворота, фонарные переплеты и т.п.
в’перекрытиях многоэтажных зданий категорий А и Б следует
предусматривать проемы (открытые или перекрытые с решетчатым
настилом)^Площадь указанных проемов в помещениях где приме-
няются газы легче воздуха, должна составлять не менее Ъ/о, а » по
мешениях с газами тяжелее воздуха-не менее 10/о оощеи площади.
4
I
$
i
1
?
I
ji
я
я
я
я
14
в перекрытиях многоэтажных зданий категории А и Б, где
и еияются или перерабатывают легковоспламеняющиеся или го-
"ючие жидкости, устройство проемов допускается только в соответ-
ствии с требованиями технологии.
Объемно-планировочные решения помещений категорий А и
Б а также помещений, где возможно выделение токсичных веществ,
должны исключить возможность проникновения в производствен-
ные помещения других категорий взрывоопасных и токсичных ве-
ществ. Двери между такими помещениями, а также выходы в кори-
доры и иа лестничные клетки должны иметь тамбур-шлюзы с посто-
янным подпором воздуха.
1.5 Мероприятия, предусмотренные в проекте для
обеспечения нормальных санитарно-гигиенических условий
производственной среды
Общие санитарно-гигиенические требования к воздуху рабо-
чей зоны регламентированы следующими документами ГОСТ [2[ и
СаиПиН [33].
Эти документы устанавливают требования к показателям мик-
роклимата (температура, влажность и скорость движения воздуха), а
также к допустимому содержанию вредных веществ в воздухе рабо-
чей зоны для разных категорий работ.
В производственных помещениях, где допустимые норматив-
ные величины показателей микроклимата невозможно установить
из-за технологических требований к производственному процессу
или экономически обоснованной нецелесообразности, должна быть
обеспечена защита работающих от возможного перегревания и ох-
лаждения, а именно: системы местного кондиционирования воздуха,
воздушное душироваиие, помещения для отдыха и обогревания,
спецодежда и другие средства индивидуальной зашиты, регламента-
ция времени работы и отдыха и т.п. В целях профилактики тепловых
травм температура наружных поверхностей технологического обо-
рудования или ограждающих его устройств не должна превышать
Об^печеиие нормальных метеорологических условий и чис-
тоты воздуха иа рабочих местах в значительной степени зависит от
^««оорганизованиой системы вентиляции.
требования к системам вентиляции, кондиционирова-
... отояя<яия производственных, складских, вспомога-
и оощестаеиимх зданий и сооружений определены [34,35].
г.
Для отеспечения нормальных метеорологических условий и
поддержания теплового равновесия между телом человека и окру-
жающей средой на промышленных предприятиях проводится ряд
мероприятий, основные из них следующие:
- рациональная система вентиляции и отопления;
- дистанционное управление теплоизлучающими процессами и
аппаратами;
(сплоизоляция наружных стенок теплоизлучающего обору-
дования;
- устройство защитных зкранов, водных и воздушных завес,
защищающих рабочие места оз тепловою облучения;
- снабжение местными отсосами и крышками источников ин-
тенсивного вла! о выделения (ванн, красильных или промывочных
аппаратов, других емкостей с водой или водными растворами).
Рабочие помещения должны быть освещены в соответствии со
СНиП [36]. Норма освещенности рабочих мест устанавливается по
разряду и подразряду зрительных работ.
При разработке систем освещения необходимо максимально
I использовать естест венное освещение (верхнее, боковое).
, Искусственное освещение по устройству должно отвечать тре-
/ Сованиям ПУЭ [21].
В помещениях категории Л и Б используются системы <к.ве-
шения во взрывобезопасном исполнении.
В этом разделе дипломник должен отметить имеющиеся шу-
мовые характеристики производственного процесса и предложить
средства и методы защиты от шума [ 14, I 5].
Часто источником шума является вибрирующее оборудование.
В случае превышения допустимых норм вибрации (частота, вибро-
скоросгь), дипломник должен предложить меры зашиты от повы-
шенной вибрации [16].
1.6 Охрана окружающей среды
Особое внимание дипломник должен уделить техническим ре
комеидациям по охране окружающей среды.
Мероприятия, заложенные в проект по охране природы, долж-
ны обеспечивать защиту биосферы от загрязнений.
Для обоснованного выбора методов очистки, обезвреживания
и утилизации отходов проектируемого объекта дипломнику необхо-
димо изучить:
- технологическую схему процесса, с целью выявления мест,
узлов или стадий образования отходов;
16
- периодичность образования газообразных, жидких и твердых
отходов:
- количество образующихся отходов в единицу времени;
- состав отходов;
- химические и физические свойства отходов;
- возможность снижения количеств образующихся отходов;
- возможность повторного использования отходов в рассмат-
риваемом или смежном процессе;
- возможность использования отходов в качестве сырья для
дрхгих отраслей промышленности.
На основании полученных данных заполняется таблица 3 и
решается вопрос о методах обезвреживания или утилизации отхо-
дов.
Таблица 3 - Характеристика производственных отходов
Наиме нова- , ние 1 отхо- дов Количест- во в еди- ницу вре- мени, м1 * 3/ч, т/ч Агре- гатное состоя- ние Наимено- вание вредных примесей Содержа- ние вред- ных при- месей, мг/м3, мг/л, % Примеча- ние (метод обезвре- живания или утилиза-
Г ции)
ж
ТВ
В дипломном проекте необходимо представить методы обез-
вреживания или утилизации образующихся отходов и по возможно-
сти дать принципиальные технологические схемы.
Например, обессоливание сточных вод методом обратного ос-
моса.
—-—-► К
2 3
Рисунок 1 - Схема метода обратного осмоса
1 - насос высокого давления; 2 - аппарат обратного осмоса; 3
полупроницаемая мембрана; К - концентрат; Ф — фильтрат или
обессоленная вода.
17
Для выбора метода обезвреживания отходов дипломник может
воспользоваться данными таблиц [37-39].
Таблица 4 - Некоторые способы обезвреживания газообразных от-
ходов
Метод обезвреживания Наименование загрязнений
Абсорбция водой Сероводород, водород йодистый, ди- оксид углерода, формальдегид
Абсорбция раствором щелочи Фталевый и малиновый ангидриды, диоксид серы IV, окисли азота, фено- лы
Адсорбция Углеводороды, органические кислоты, кетоны, альдегиды, спирты, сероводо- род, сероуглерод
Каталитическое дожигание Альдегиды, спирты, кетоны, углеводо- роды, органические кислоты, оксид уг- лерода, меркаптаны
Каталитическое дожигание с последующей адсорбционной очисткой Галогенорганические соединения, ами- ны, пиридины, тиофен
Гравитационное осаждение Частицы пыли размером >50 мкм
Инерционное улавливание Частицы пыли размером 25-30 .мкм
Центробежное осаждение Частицы пыли размером 15 мкм и бо- лее
Фильтрация Частицы пыли размером 2 мкм
Электростатическое осажде- ние Твердые и жидкие частицы разных размеров
Мокрое пылеулавливание Частицы пыли размером 0.1-1000 мкм.
Таблица 5 - Некоторые методы обезвреживания сточных вод, со-
держащих токсичные вещества
Метод j Наименование загрязнителей обезвреживания 1 i ; Содержание , загрязните- 1 лей в сточ- ! них водах, j г/л !
' Адсорбция углерод- ; Алкилбензолсульфонаты, алкилсульфаты, ал- содержащими мате- j килсульфонаты, углеводороды, альдегиды, кето- риалами 1 вы, спирты, органические кислоты, нитроорга- ! нические соединения, фенолы 0,001-1 !
Биохимическое окис- | Фенолы, органические кислоты, спирты, алифа- ’ ление i тические углеводороды, алкилсульфаты, альде- : гиды, кетоны, пиридин I 0,0001-1
Окисление кислоро- : То же ' дом воздуха под дав- , ' пением и при новы- 1 шеннон температуре 1 ! до 6 । !
Озонирование ; Фенолы, органические кислоты, спирты, алкил- 1 сульфаты, альдегиды, кетоны, алкилбензолсуль- [ фонаты и любые органические вещества до 0.50 |
: Обратный осмос | Минеральные вещества, соли тяжелых металлов, 1 органические вещества изостроения, производ- 1 ! ные пирана, двухатомные и трехатомные спирты 1 до 30 ;
х 1 Ионный обмен i Минеральные соли, органические кислоты к ос- i 1 иования до 2
Экстракция с утили- ; Фенолы, бензиловый спирт, хлорбензол и др. , задней извлекаемого | вещества 10 я более i
Сжигание с очисткой । Гексаметилендиамнн, сераорганические соеди- , отходящих газов i нения, фосфорорганические соединения 1 1-70 i !
; Отстаивание 1 Нефтепродукты, масла, жиры, взвешенные ве- 1 щества 1-25 i
. Флотация , Нефтепродукты, взвешенные вещества до 0,15 I
Электрокоагуляция Взвешенные вещества 1-1,2 |
Фвльтрадия . Взвешенные вещества °'5-'-5 1
19
Таблица 6 - Методы обезвреживания промышленных твердых отхо-
дов
Метод обезвреживания , Отходы
1 Компостирование в био-; барабанах и использова- : ние гумуса в сельском : хозяйстве Материалы органического происхождения, поддающиеся биологическому разложению
i Пиролиз с утилизацией i тепла [ Некомпостируемые материалы органического I происхождения
I Сжигание с утилизацией ।тепла Отработанный активный уголь, отработанные • иониты, нефтяной шлам, осадки сточных вод
1 1 Захоронение 1 Минеральные вещества, которые невозможно : утилизировать. Радиоактивные отходы
Предлагаемые в проекте методы утилизации или обезврежи-
вания отходов носят рекомендательный характер и не разрабатыва-
ются дипломниками. Однако следует указать, что предполагаемые
методы обезвреживания отходов обеспечат очистку газовых выбро-
сов до ПДВ (предельно допустимый выброс), а сточных вод до ПДС
(предельно допустимый сброс) [43-45].
Необходимо рассмотреть также возможность использования
отходов в качестве сырья в рассматриваемом или другом процессе, в
другой отрасли промышленности.
Кроме эмиссии загрязняющих веществ в окружающую среду,
промышленное предприятие может быть источником теплового за-
грязнения, электромагнитного излучения, шума и т.п. Поэтому эти
проблемы и пути их решения также должны найти отражение в дан-
ном разделе.
2 СТРУКТУРА И СОДЕРЖАНИЕ РАЗДЕЛА «ОХРАНА ТРУДА
И ОКРУЖАЮЩЕЙ СРЕДЫ» ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
ДИПЛОМНОЙ РАБОТЫ
При написании раздела «Охрана труда и окружающей среды»
студенту, выполняющему дипломную работу, необходимо прочи-
тать и воспользоваться материалом раздел 1 данных методических
указаний-
'«см ирисi'/пиth к «1ыиолисии«о >ксисримситл;н.иой
,1Л1 тм 4ИП;!(,Мт>й работы, липяомиик доджей определит/. ыни.ныг. и
«реднмс (ipoMiao/KfacHMwe факторы, ««порыв могут имс-н, место
оря выполнении работы 11)
Длм тиио. ititiihtyach материалом j>nv«c;ia I I данных мстоди
•1<ч»и< укаыиий, необходимо опрсделии. «руины опасных и 1(р<;Д
им» проито.итаенных факт«>ро«» и конкргпто укатан., какие он,тс
ныс и вредные момент».» к ним «/носятся, Рету/нла/ы итучепия хи
НИ'КЬМИЛ опасных И НреДИЫХ ИрОИТИОДСТНСИ/ИЛХ фаКТОрОН ПНобхо
дим»> лрг.те/лмн». и иидс <;»6ли(1Ы I (см. ратде.т I !j
;|л.тсе лин.хомник должен лап. характеристику помсии-.яии та
боратории или кабинета но ятр(./(«»пожарпоЙ и пожарной опасности.
Дли ТИНО Необходимо определит». кате/ори/о ИОМе/ИСИИЯ Но
ШИ. IM i)i {20( и класс юны помещения но ПУ'Т (2.1|, а также. ука
цгть средства /у/иеиия пожара, имеющиеся п лаборатории
Химическая лаборатория обычн<> тиягагнена нентиаяниониой
усткиовкой, ж/Торая характс()ичустся критно'.тт.ю обмена ночлухи и
ней и скоростьи» нодсоса аотдуха it рабочем проеме.
Скорость иодеоси иотлуха и яытяжных «нкафах и критиосп,
обмена нотдуха /им eeniccni ратных кяассои описиости ирийсдр.на и
/«блине 7,
Iаб.типа 7 • Характеристика иытяжных гнкафои
Класс опасности Скорость подсоси I Крвттнн:т1. обмена
Жп1ы.тя । «и/тдуха, м/с । ао/луха.ч1
I j ) 2 ’ 360-600
2 ’ 0.7', I t 2'0 1'Л)
i !
1 ’ О.6О-0.76 ( 200 260
л * 4
4 0/>()0.И ! 1'0 200
Кроме йен гиляцки, для успешно» о
мборагторкце помещение должно к.
которое нормируется стрттитслииыми
Норме осжсшениости миксит
торы* усгаиамимгтся ни
шм(М|
проиждеиия жспсримопои
имея, раниоиальиос осиситеиис,
.л нормами и лранилами [ )6|
<л ритряда тритсльных работ, ко-
наимсиыттсму ритмеру iHrbcxtoa ритиичс
/I
’/становии разряд и иодразряд работ, дипломник
должен определит», коэффициент естественно! о освещения (KI.O) и
норму освещенности рабочего места (лк/.
Освещение лабораторных помещений осуществляется обычно
.тщмииссиеитпыми лампами (искусственное освсшеиие) и боковым
естественных светом (естественное освещение/.
В лабораторных помещениях должна быт;, аптечка, содержи-
мое ко; орой необходимо указать и записке.
Ьезопасиостт. проведения исследований на данном оборудова-
нии должна быть освещена подробно.
Ори описании используемого зпектробборудоиаиия необходи-
мо указан, класс помещения ио опасщяли поражения человека злек-
тричсским током (211.
Особое лнимаиие следуст обратите на работу с ЛВЖ, едкими
веществами, радиоактивными веществами, взрывчатыми вещества-
ми, микроорганизмами, ультрафиолетовым излучением, стеклом,
IJOBM, вовыщеииой температурой и давлением и др. (40-42|.
11 тексте раздела должен ирисутстволан, анализ технологиче-
ских операций с точки зрения опасностей и вредностей при выпол-
нении исследований ''монографический анализ/, нмм/пик/тий раз-
рабатывал ь профилактику травматизма (таблица К/,
I абиипи Я Анализ техпоДо» индских олералий с точки зрения спас
костей и вредностей при их проведении
Наимс- Обору- Реактивы, Возможные Причини Меры Ли
ио/щиие дование необходи- опасности и прояипс- безопасно-
(СХИО- для про- мые для вредности при пия /га«#- му прояс-
логиче- ведения проведе- проведении ной окис- нению лай
ских опера- ния опера- дайной техно- ИОС'ГИ и ной тсхно-
опера- ции ции жи ичсской иредио- ао|ическстй
ций (щерации С|И онерапни
Для случаев возможного травматизма, указанно;'» и таолияс 8,
дипломник должен предложить меры первой помощи (401
Особое внимание необходимо обратить на охрану окружаю-
щей среды,
Данные об отходах, образующихся во время работы, предс
зяют в таблицеQ. ’ в'
Таблица - Характеристика производственных отходов
' " ~Агре- I Количество , Отхо- гатное | отходов ды 1 состоя- ' ние Вредные ве- щества (примеси) Примечание (куда направляется отход)
— > - 1 L_J в атмосферу, в ка- нализацию, в слив, в сборник твердых отходов
В случае необходимости в записке указываются способы ней-
трализации, дезактивации, стерилизации, регенерации или уничто-
жения образующихся отходов.
При написании раздела обязательно ссылаться на государст-
венные стандарты, научную и справочную литературу.
23
ЛИТЕРАТУРА
1 ГОСТ 12.0.003-74 ССБТ. Опасные и вредные производст-
венные факторы. Классификация.
2 1 ОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
3 Пожаровзрывоопасность веществ и материалов и средства
их тушения. Справочник в 2-х частях/ од ред. А.Я. Корольченко. -
М.: Пожнаука, 2000 - ч.1 - 709 с.; ч.2 - 757 с.
4 Вредные вещества в промышленности, т. 1,2, 3. / под ред.
Н.В. Лазарева. - М.: Химия, 1976, 1977.
5 ГЫ 2.2.5.686-98 Предельно допустимые концентрации
вредных веществ в воздухе рабочей зоны.
6 ГН 2.2.5.687-98 ОБУВ вредных веществ в воздухе рабочей
зоны,
7 ГОСТ 12.3.002-75 ССБТ Процессы производственные.
Общие требования безопасности.
8 ПБ 10-115-96 Правила устройства и безопасной эксплуата-
ции сосудов, работающих под давлением. М.: Госгортехнадзор, 1995
9 ПБ 09-563-03 Правила промышленной безопасности для
нефтеперерабатывающих производств. - М.: Госгортехнадзор, 2003
10 ПБ 09-224-98 правила безопасности для производств, ис-
пользующих неорганические кислоты и щелочи.
11 ВНЭ 5-79 Правила пожарной безопасности при эксплуата-
ции предприятий химической промышленности.
12 ПБ 09-540-03 Общие правила взрывобезопасности для
взрывопожароопасных химических, нефтехимических и нефтепере-
рабатывающих производств. -М.: Госгортехнадзор, 2003
13 ГОСТ 12.2.003-91 ССБТ. Оборудование производственное.
Общие требования безопасности.
14 ГОСТ 12.1.003-83 ССБТ. Шум. Общие требования безо-
пасности
15 ГОСТ 12.1.029-80 ССБТ. Средства и методы защиты от
шума. Классификация
16 ГОСТ 12.1.012-90 ССБТ. Вибрационная безопасность. Об-
щие требования
17 ГОСТ 12.1.006-84 ССБТ. Электромагнитные волны радио-
частот. Допустимые уровни на рабочих местах и требования к про-
ведению контроля.
18 НРБ-99 Нормы радиационной безопасности. - М.: Мин-
здрав России, 1999 — 115 с.
19 ГОСТ 12.1.008-76 ССБТ. Биологическая безопасность.
Общие требования безопасности.
НПБ 10^-03 Определение категорий помещений, зданий и
установок по взрывопожарной и пожарной опасности.
^'2] Правила устройства электроустановок. - М.: Главгосэнер-
___ рпгсии 199Я. " 60*7 с.
гоиадзоР сНиП ’2 09 04.87 Административные н бытовые здания.
Нормы проектирования. - М.: Стройиздат, 1987
Р 23 ГОСТ 12.4.021-75 ССБТ Системы вентиляционные. Общие
требования.
24 СН 305-77 Инструкция по проектированию и устройству
молниезашиты зданий и сооружений.
25 Правила защиты от статического электричества в произ-
водствах химической, нефтехимической и нефтеперерабатывающей
промышленности. - М.: Химия, 1997
26 ГОСТ 12.2.020-76 ССБТ. Электрооборудование взрывоза-
шищениое. Классификация. Маркировка.
27 ГОСТ 12.1.011-78 ССБТ. Смеси взрывоопасные. Общие
требования.
28 СНиП 21-01-97 Пожарная безопасность зданий и сооруже-
ний.
29 НПБ 104-95 Системы оповещения людей о пожаре в здани-
ях и сооружениях.
30 НПБ 110-95 Перечень объектов, подлежащих защите авто-
матическими установками пожаротушения.
31 СНиП 31-03-2001 Производственные здания промышлен-
ных предприятий. Нормы проектирования. - М.: Стройиздат, 2002
32 СНиП 31-04-2001 Складские здания. Нормы проектирова-
ния. - М.; Стройиздат, 2002
33 СанПиН 2.2.4.548-96 Гигиенические требования к микро-
климату производственных помещений.
34 СНиП 2.04.05-91 Отопление, вентиляция и кондициониро-
вание.
35 ГОСТ 12.4.021-75 ССБТ. Системы вентиляционные. Об-
щие требования.
36 СНиП 23-05-95 Естественное и искусственное освещение
производственных помещений. Нормы проектирования.
Родионов А.И., Клушин В.Н., Торочешников Н.С. Техника
защиты окружающей среды. - М.: Химия, 1989 - 368 с.
38 Яковлев С.В., Карелии Я.А., Ласков Ю.М. Очистка произ-
водственных сточных вод. - М.: Стройиздат, 1979 - 320 с.
Пособие по проектированию полигонов по обезврежива-
токсичных промышленных отходов (к СНиП
2.01.28-85) ~ М.: Стройиздат, 1990
40 Захаров Д.Н. Техника безонасноста а химической лабора-
тории. - Л/. Химия, 1991 - 336 с.
41 СанПиН 2.2.2.542-96 Гигиенические требования к ни;ге<>-
дисплейным терминалам, персональным элекгронно-
вычислительным машинам и организация работ.
42 Малая» К Р. Безопасность жизнедеятельности (нгзонас-
кисть при работе с компьютером. СПб.; СПб! ЧУ, 2001 - 1 24 с.
4. 3 ОНД-86 Методика расчета концентраций в атмосферном
воздухе вредных веществ, содержащихся в выбросах предприятий.
Л. Гидро,метеоиздат, 1987 -96 с.
44 Правила зашиты поверхностных вод от загрязнений. Л.'
Госхомг идромет, 1990 - 106 с.
45 Беспамятной Г.П., Кротов ЮЛ. Предельно допустимые
концентрации химических вешеств в окружающей среде. Справоч-
ник. - Л.: Химия, 1985 - 528 с.
26
СОДЕРЖАНИЕ
Введение.............................................
1 Структура и содержание раздела «Охрана труда и окружающей
” ' — — * •*** Л I Л
-веды» пояснительной записки дипломного проекта...........3
1.1 Характеристика опасных и вредных производственных
факторов, присущих выбранному способу производства.......3
1.2 Мероприятия, принятые в поекте для ооеспечения
безопасности технологического процесса.....................5
1.3 Мероприятия, принятые в проекте по обеспечению
безопасности технологического оборудования.................б
1.4 Организация пожаро- и взрывобезопасности проектируемого
производства...............................................8
1.5 Мероприятия, предусмотренные в проекте для обеспечения
нормальных санитарно-гигиенических условий производственной
среды.................................................... 14
1.6 Охрана окружающей среды...............................15
2 Структура и содержание раздела «Охрана труда и окружающей
среды» пояснительной записки дипломной работы.............19
Литература
27
Кафедра обеспечения жизнедеятельности и охраны труда
Методические указания к дипломному проектированию
ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ
Александр Александрович Кирюшкин
Зоя Владимировна Капитоненко
Григорий Константинович Ивахнюк
Отпечатано с оригинал-макета
Формат 60x90. 1.-16
Печ. л. 2,5. Тираж 600 экз.
Санкт-Петербургский Технологический институт
(Технический университет)
198013, СПб, Московский пр., 26
