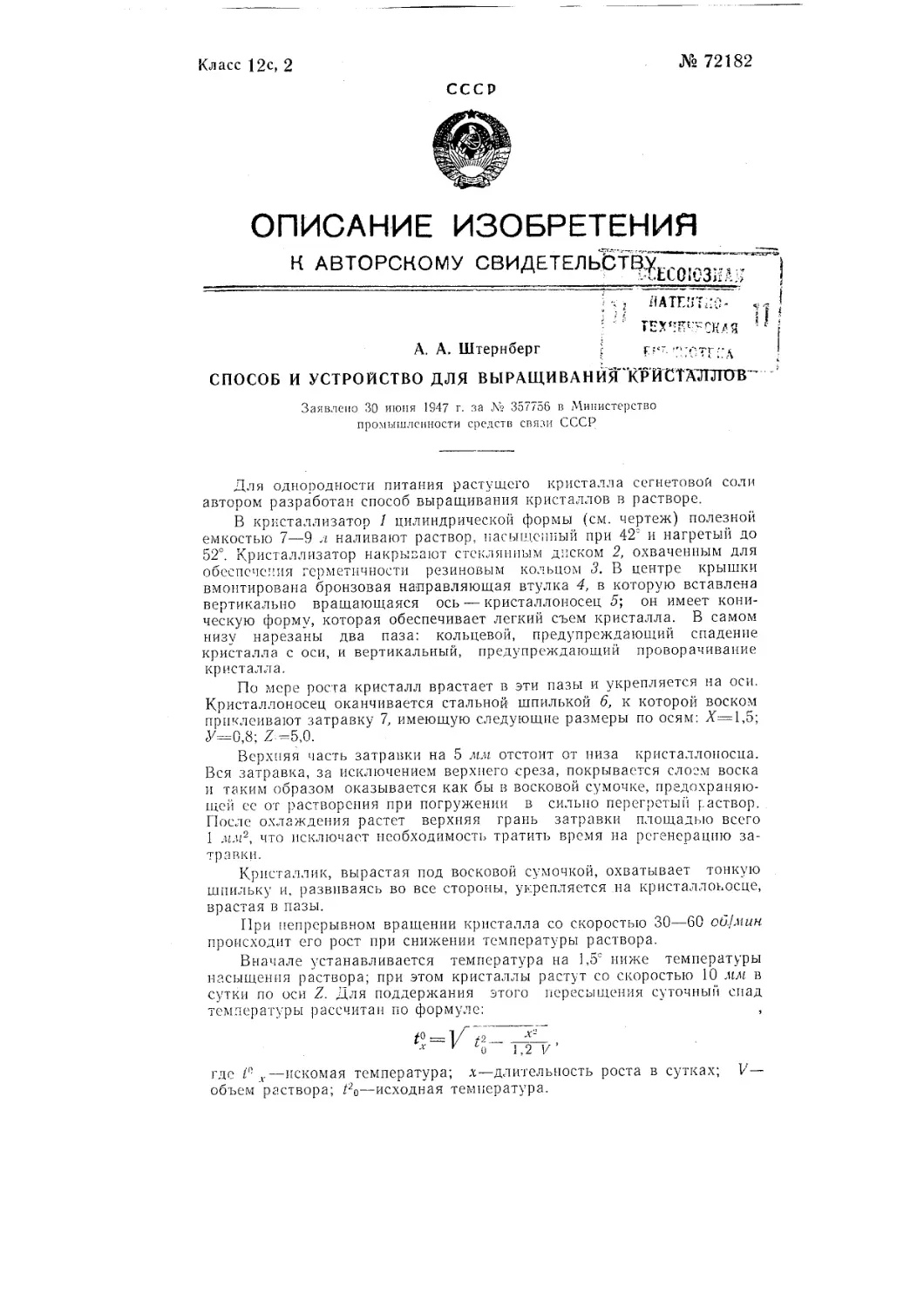

Класс 12с, 2 № 72182 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛьТзтВ^^~~~ К г ПАТЕНТ ДГ <; • ' '' ГЕХ«К'”СКАЯ А. А. Штернберг | Р,?-''НСТГГД СПОСОБ И УСТРОЙСТВО ДЛЯ ВЬ1РАЩИВАНЙЯ"КРЙСТА7ТЛиВ" Заявлено 30 июня 1947 г. за № 357756 в Министерство промышленности средств связи СССР Для однородности питания растущего кристалла сегнетовой соли автором разработан способ выращивания кристаллов в растворе. В кристаллизатор 1 цилиндрической формы (см. чертеж) полезной емкостью 7—9 л наливают раствор, насыщенный при 42е и нагретый до 52°. Кристаллизатор накрывают стеклянным диском Д охваченным для обеспечения герметичности резиновым кольцом 3. В центре крышки вмонтирована бронзовая направляющая втулка 4, в которую вставлена вертикально вращающаяся ось — кристаллоносец 5; он имеет кони- ческую форму, которая обеспечивает легкий съем кристалла. В самом низу нарезаны два паза: кольцевой, предупреждающий спадение кристалла с оси, и вертикальный, предупреждающий проворачивание кристалла. По мере роста кристалл врастает в эти пазы и укрепляется на оси. Кристаллоносец оканчивается стальной шпилькой 6, к которой воском приклеивают затравку 7, имеющую следующие размеры по осям: Х=1,5; У—0,8; Z—5,0. Верхняя часть затравки на 5 мм отстоит от низа кристаллоносца. Вся затравка, за исключением верхнего среза, покрывается слоем воска и таким образом оказывается как бы в восковой сумочке, предохраняю- щей ее от растворения при погружении в сильно перегретый раствор. После охлаждения растет верхняя грань затравки площадью всего 1 мм2, что исключает необходимость тратить время на регенерацию за- травки. Кристаллик, вырастая под восковой сумочкой, охватывает тонкую шпильку и, развиваясь во все стороны, укрепляется на кристаллоносце, врастая в пазы. При непрерывном вращении кристалла со скоростью 30—60 обjмин происходит его рост при снижении температуры раствора. Вначале устанавливается температура на 1,5е ниже температуры насыщения раствора; при этом кристаллы растут со скоростью 10 мм. в сутки по оси Z. Для поддержания этого пересыщения суточный спад температуры рассчитан по формуле: , где Н v—искомая температура; х— длительность роста в сутках; V— объем раствора; Уо—исходная температура.
№ 72182 - 2 ~ Технические преимущества этого метода заключаются в следующем. 1. Максимальное использование объема кристаллизаторов и раствора. В кристаллизаторе емкостью 8 л вырастает кристалл весом 4 ка; при этом, по мере роста и приближения кристалла к стенкам сосуда, условия обмывания его поверхности улучшаются, чего нельзя достигнуть иным методом перемешивания. 2. Рост кристалла начинается от точечной затравки, что исключает наследственные искажения кристаллической решетки. 3. Затравка погружается в сильно перегретый раствор (на 10°), что предохраняет от паразитических кристаллов. 4. Выращивание производится при значительном переохлаждении (1,5°), чем достигается большая скорость роста кристаллов (в среднем. 3,5 мм за 20 дней) и снижаются требования к терморегулировке. Предмет изобретения I. Способ для выращивания кристаллов сегнетовой соли, отли- чающийся тем, что затравку кристалла перед внесением в пересы- щенный раствор заключают в восковую или из другого подобного ма- териала оболочку. 2. Устройство для осуществления способа по п. 1 с применением кристаллодержателя, отличающееся тем, что кристаллодержатель снабжен на своем нижнем конце кольцевой выточкой и продольной сквозной щелью с целью самоукрепления кристалла на кцисталло- держателе. Редактор Н. А. Седов Техред А. А. Камышникова Корректор Л. Комарова Лоди, к печ. I.III-61 г. Формат бум. 70X1087ig Объем 0,17 усл. п. л. Зак. 10690 Гараж 220 Цена 3 коп. ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский, пер., д. 2/6 Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петрочка, 14.
