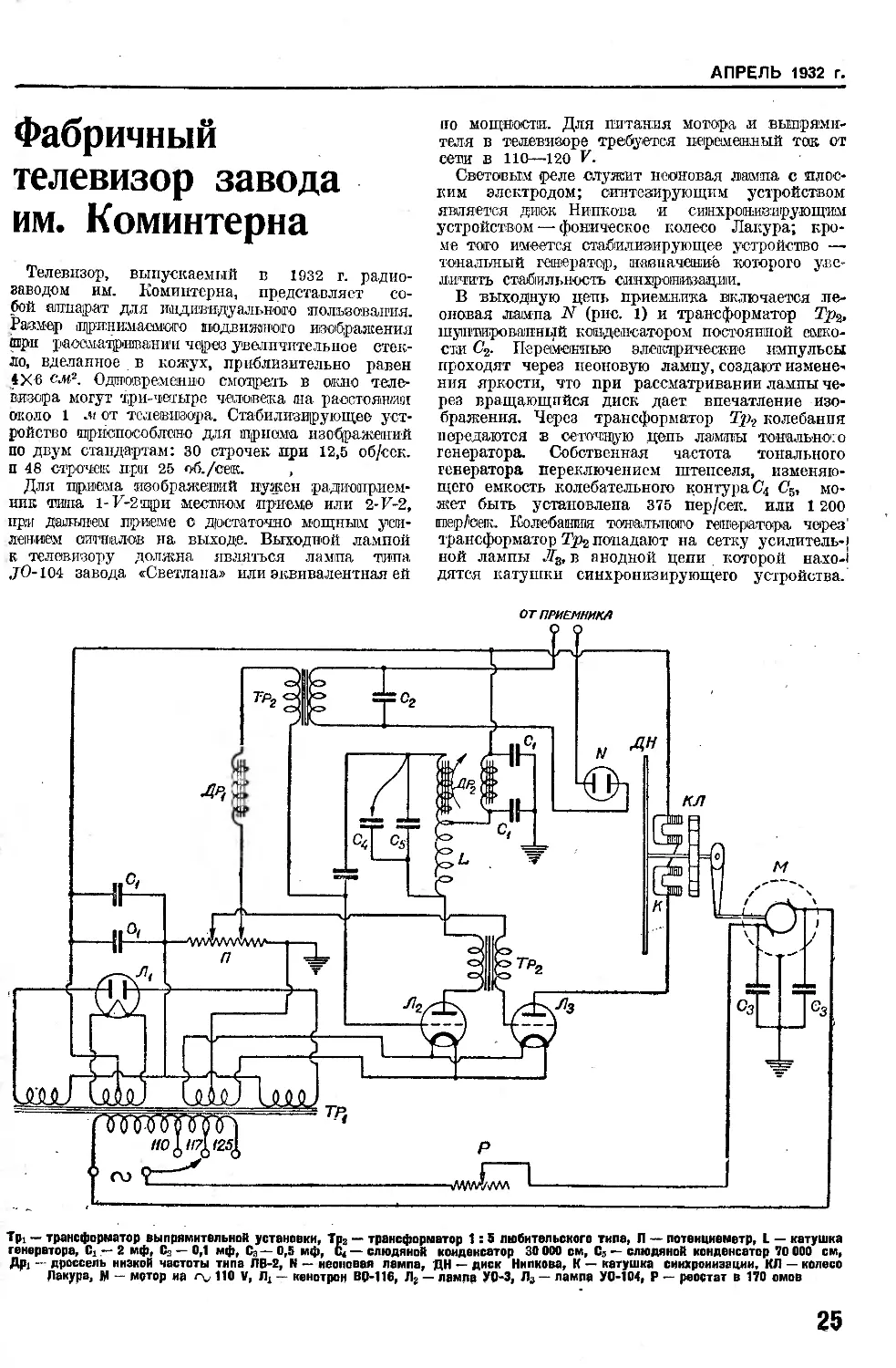

АПРЕЛЬ 1932 г.
Фабричный
телевизор завода
им. Коминтерна
Телевизор, выпускаемый в 1932 г. радио-
заводом им. Коминтерна, представляет со-
бой аппарат для иадивидуальното пользования.
Размер |П[ри’Ни;маом'0Ф0 подвижнюго изображения
шри рассматривании через увеличительное стек-
ло, вделанное в кожух, приблизительно равен
4X6 см2. Одновременно смотреть в окно теле-
визора могут три-четыре человека на расстоянии
около 1 .«от телевизора. Стабилизирующее уст-
ройство приспособлено для птриома изображений
по двум стандартам: 30 строчек при 12,5 об/сек.
п 48 строчек npiii 25 об./сек. ,
Для приема изображений нужен радиоприем-
ник шипа 1-У-2'Л|ри местном приеме или 2-Р-2,
при дальнем приеме о достаточно мощным уси-
лением сигналов на выходе. Выходной лампой
к телевизору должна являться лампа типа
JO-104 завода «Светлана» или эквивалентная ей
по мощности. Для питания мотора и выпрями-
теля в телевмворе требуется переменный ток от
сети в 110—120 V.
Световым реле служит неоновая лампа с плос-
ким электродом; синтезирующим устройством
является диск Нипкова и синхронивирующ’им
устройством —- фоническое колесо Лакура; кро-
ме того имеется стабилизирующее устройство —-
тональный генератор, {назначение которого уве-
личить стабильность синхронизации.
В выходную цепь приемника включается не-
оновая лампа N (рис. 1) и трансформатор Тр2,
шунтированный конденсатором постоянной емко-
сти С2- Переменные электрические импульсы
проходят через неоновую лампу, создают измене-
ния яркости, что при рассматривании лампы че-
рез вращающийся диск дает впечатление изо-
бражения. Через трансформатор Тр.2 колебания
передаются в сеточную цепь лампы тонального
генератора. Собственная частота тонального
генератора переключением штепселя, изменяю-
щего емкость колебательного контура Cj С5, мо-
жет быть установлена 375 пер/сек. или 1200
ineip/ceiK. Колебания тотлыкиго генератора через'
трансформатор Тр2 попадают на сетку усилитель-1
ной лампы .73, в анодной цепи которой нахо-1
дятся катушки синхронизирующего устройства.
ОТ ПРИЕМНИКА
Тр, — трансформатор выпрямительной установки, Тр2 — трансформатор 1: 5 любительского типа, П — потеициеметр, L — катушка
генератора, С; 2 мф, С» — 0,1 мф, Со — 0,5 мф, С, —слюдяной конденсатор 30 000 см, С3 — слюдяной конденсатор 70 000 см,
Др, — дроссель низкой частоты типа ЛВ-2, N — неоновая лампа, ДН — диск Нипкова, К — катушка синхронизации, КЛ — колесо
Лакура, М — мотор иа r\j 110 V, Лх — кенотрон ВО-116, Лг — лампа УО-3, Л3 — лампа У0-104, Р — реостат в 170 омов
25
РЛДИОФРОНТ № 7—8
Точное равенство частоты колебаний тонального
генератора с частотой строк на передатчике до-
стигается благодаря тому, что приходящие сиг-
налы от приемника, попадая на сетку генера-
торной лампы, захватывают (увлекают) колеба-
Теяезизор со снятой крышкой. Вид сзади
ния местного гго<на1.тьмо1Г'0 тенератчра, навязывая
этому генератору свой частоту.
Синхронизирующие импульсы, проходя через
катушки влекцромагяишов, воздействуют на 'ко-
лесо Лакура, имеющее число железных зубцов,
равное числу отверстий, благодаря чему вращаю-
щийся диск удерживается в сиихролдвме с да>
ком. передатчика.
Телевизор со снятой крышкой. Вид спереди
Питание анода, генераторной лампы Л% и уси-
лительной -Из получается от выпрямителя, со-
стоящего из трансформатора Тр кенотрона Лг и
сглаживающего устройства; напал Ламп — от пе-
ременного тока.
Для уничтожения помех от -коллектора мотор
применены конденсаторы Са, шунтирующие щет-
ки мо-гора.
Все части, относящиеся к схеме телевизора,
собраны ига одном основании, покрываемом свер-
ху деревянным кожухом. На задней станке теле-
визора имеются две пары наезд для подведения
сигналов от приемника и переменного тока от
сети для литания выпрямителя, накала ламп и
мотора.
Па передней. стенке имеется четыре рукоятки
управлеагия. Левая рукоятка служит для пере-
движения небольшого железного сердечника в
катушке колебательного контура генератора, что
необходимо для подстройки его частоты.
Две рукоятки, расположенные посредине, слу-
жат для перемещения "неоновой лампы в двух
направлениях, что изменяет фазу изображения.
Правая крайняя рукоятка принадлежит реостату
мотора для регулировки числа оборотов.
Во внешнем кожухе телевизора имеется два
окна с линзами для увеличения изображения.
Наружный вид телевизора
Одно okiho расположено вверху, через мето про-
поводится просматривание изображений кино-
передачи (горизонтальная развертка), другое ок-
но расположено оправа для просмотра изображе-
ний живых объектов (вертикальная развертка).
При присие, пода® сигналы с приемника на
телевивю-р, производят следующие манипуляции:
1.	Вращают рукоятку реостата до тех пор, по-
ка число оборотов диска не достигнет нормаль-
ной величины (станет видно -изображение).
2.	Подстраивают частоту генератора до тех
пор, пока приходящие импульсы синхронизации
но увлекут местный телевизор (изображение
перестанет проскакивать и станет неподвиж-
ным).
3.	Вращая рукоятку перемещения неоновой
лампы, устанавливают изображение в фазу.
