1. ОНЦИЕ УКАЗАНИЯ

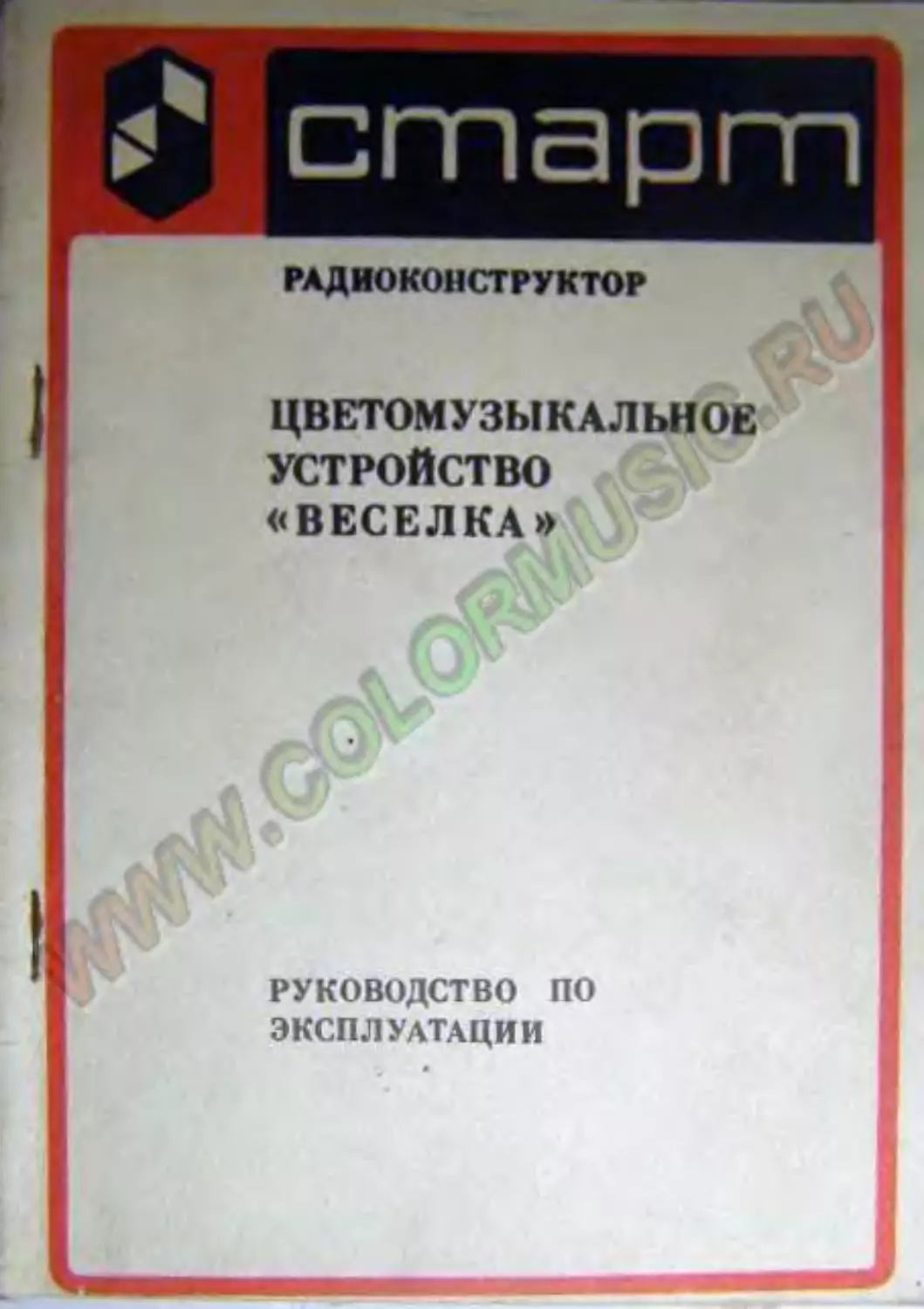

Радиоконструктор "Старт" - цветомузыкальное устройство
"Веселка", предназначен для изготовления учащимися старших

классов общеобразовательных школ и членами технических
кружков, электронной части цветомузыкального устройства с

2.1.

2.2.

.’еры изделия, не более
не более

Напряжение питания

Максимальная потребляемая мощное
отключенных лампах во всех
не более
Количество основных
Количество каналов
Мощность
основному
Мощность
каналу

целью сопровождения музыкальных программ световыми эффектами.

Перед сборкой изделия внимательно ознакомьтесь с
разделом 4,
При покупке изделия необходимо проверить его

согласно таблицы I, так как претензии от частных лиц
комплектности завод не принимает.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

расный)
(зеленый)
(синий)
ть, не хуже

-	250 ± 11.И Гц;

-	2 ± I кГц ;

-	12 * 5 кГц

-	250 мн

- 240x1WxBOmm
- 3,5 кг
3.	КОМПЛЕКТ ПОСТАВКИ

3.1.	Комплект поставки изделия перечислен в таблице I.
 Таблица I

Наименование

Руководство по
эксплуатации

При-
меча-
ние

Л

Блок тиристоров
в оборе
Плата

Стенка передняя

Ручка

Крышка нижняя

Крышка верхняя

Приложение 3

Коли-
чество, ;
шт.

Позиционное
обозначение

Приложение I

Кронштейн

Шильдик

Розетка

Стойка

Винт В М3.6x6*36.016

ГОСТ 17473-80

Винт В М3.6x6.36.016

ГОСТ..17475-80

Винт М3.6x6.36.016

W^M77-75

Шайба 3.04.16

Резистор СП-1

ГОСТ 5574-73

47 к0м±20£ -Б-ВС-3-2О

4,7 к0м^20%-Б-ВС-3-20
Продолжение табл.1

Наименование

Резисторы ШТ 0,125

ГОСТ 7113-77

100 Ом ± 10 %

Приложение 3

3.3 кОм ± 10 %

120 кОм ± 10 %

220 кОм ± 10 %

360 кОм ± 10 %
Конденсаторы К50-
080.464.031 ТУ

оз,ca.cn

56 кОм i 10 %
100 к0м± 10 %

6,8 кОм ± 10 %

10 кОм ± 10 %

□9,С16,СЕ7,
018
04,012

е

БИ

Коли- Позиционное
чество, обозначение
шт> Приложение I

При-
меча-
ние

K5O-&rI-I6B-l0 мкФ БИ

К50-6-П-16В-Ю00 мкФ БИ

КЬЙЙсаторы KI0-7B
ГОСТ 5.621-77	__

К10-7В-Н90-4700 пФ

KI0-7B-H90-0.0I5 МКФ1|о^

KI0-76-H90-0.047 мкф+|^

RII.RI5
R30.R3T.R32
R26
R27.R28.R29

R39.R4I.R43

R36.R37.R38
RI7,RT8,RI9

C2.C5.CI0

CI.CI3.CI4,


Наименование

Конденсатор

MIM-I60B-0.25 мкФ-20%

ГОСТ 23232-78 или ,
К73-17-250В-0,22мкФ±10%

0I0.46I.IC4 т!

Диод КД105Б ТР3.362.06ОТУ

Диод КД522Б ДР3.362.029ТУ

“,г'в



Вставка

I ВП1-1-5А

Прч

•онтажннй ИВМ 2,9М

>16-72

Продолжение табл.1

Позиционное обозначение

При-

1риложение I

Приложение 3

Коли-
чест-
во,
П1Т.

VI, V2,
V3.V4,
V 5, V6,
V7, VI6,

V9, VTO,
VII, VI9.V20,
V2I,V4I,V42,V43

V22. V23,
V 24

'римечания: I. Завод-изготовитель оставляет за собой право
на незначительное изменение электрической
схемы, комплектующих и конструкции без ухуд-
шения параметров изделия.

2.	В комплекте поставки может быть произведена
замена диода Д246а Л).336.206 ТУ на

ТУ конденсатора
ЮС-6-1-16В 0Ж0.464.031 ТУ на K50-I6-I6B
0E0.464-III ТУ, диода КД 5226 на диод
КП 509А, конденсатора KI0-7B на КМ.

3.	В изделии допускается установка резисторов
с цветной маркировкой)см.отв .23 )
4.	ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Изделие подключается к сети 220 В.

Запрещается производить пайку и какие-либо работы на
изделии, включенном в сеть.

Запрещается разбирать блок тиристоров.

Не применяйте самодельные предохранители - это может
привести к выходу изделия из строя.

Перед заменой предохранителя не забудьте вынуть вилку из
розетки электросети.

Не наклоняйтесь над местом пайки и не вдыхайте испарения,
так как при пайке выделяются вредные для здоровья пары олова и
свинца. Время пайки не должно превышать одного часа в сутки.
Помещение, в котором производится пайка, необходимо периодичес-
ки проветривать.

Перед включением изделия в оет£ необходимо внимательно
проверить всю схему, так-как ошибки в монтаже могут привести
к выходу из строя радиоэлементов. Особенно тщательно следует
проверить цепи питания, правильность установки транзисторов,
полярность электролитических конденсаторов и диодов.

Убедиться В отсутствии коротких замыканий в экранном
устройстве подключенном к изделию.

Нельзя прикасаться к токоведущим частям ламп и проводни-
кам.

Нельзя отключать и подключать экранное устройство к
дздвлйв, во включенном состоянии. Не оставляйте изделие во
включенном состоянии без присмотра.

5.	УСТРОЙСТВО ИЗДЕЛИЯ

В основе работы изделия лежит принцип разделения
входного звукового сигнала на три диапазона ( ка-
нала) низких (НЧ), средних (СЧ) и высоких частот (ВЧ).

К выходу каждого канала должны подключаться группы
ламп соответственно красного, зеленого и синего цветов. Кроме
основных каналов, предусмотрены каналы цветового фона, яркость
свечения ламп которых обратно пропорциональна яркости свечения
ламп основных каналов.

Конструктивно изделие состоит из корпуса, блока тиристо-
ров, печатной платы.

Блок тиристоров представляет собой смонтированный и отре-
гулированный узел. Он расположен в отдельном корпусе. Подк^прче'*?
ние блока тиристоров производите согласно схемы электрической
принципиальной (приложение 3).

Сборку и монтаж печатной платы нужно осуществить Самостоя-
тельно из имеющегося комплекта радиоэлементов. Расположение ра-
диоэлементов на печатной плате показано в приложении 4. Обозна-
чение выводов радиоэлементов в соответстви£'с;маркировкой пока-
зано в приложении 3.

При сборке изделия руководствуйтесь,'приложением I.

Рассмотрим принцип работы .изделия, функциональная схема
которого приведена в приложении 2.

Сигнал с линейного выхода магнитофона, проигрывателя или
другой	^’.аппаратуры поступает на вход XI пред-

варительного усилите^- АТ, усиливается и с его выхода поступает
па входы полосовых' активных КС-фильтров А2, АЗ, А4 которые
разделяют музыкальную программу на три диапазона - частот-
ных канала.»' Д -

Амцлйтудннс детекторы VI, у2. V3 выпрямляют переменное
нападение> ' вйделенное полосовыми фильтрами.

Выпрямленное напряжение сравнивается устройствами сравне-
ния и управления тиристорами (Аб, А7, А8) с напряжением генера-
торавилообразного напряжения А5. В момент равенства напряжений
вырабатывается сигнал, включающий тиристор. Яркость свечения
ламп зависит от времени, в течение которого тиристор включен,
а оно пропорционально величине напряжения, снимаемого с соответ-
ствующего фильтра. Генератор пилообразного напряжения А5 пре-
образует синусоидальное напряжение сети (50 Гц) в напряжение,
изменяющееся по экспоненциальному закону.

Рассмотрим более подробно устройство функциональных
узлов (см. схему электрическую принципиальную - приложение 3).
Уровень входного сигнала регулируют переменным резистором
BI.

Предварительный усилитель собран на транзисторах VI и V2
с непосредственной связью между каскадами. Эмиттерный повторитель
(транзистор V2) обеспечивает оптимальные условия работы активных
полосовых фильтров.

Переменные резисторы R2, КЗ, R4 служат регуляторами уровня
сигнала в каналах.

Полосовые фильтры - низкочастотный, среднечастотный и
высокочастотный - выполнены на транзисторах V5, V6,-V-7. Они раз-
личаются мевду собой только номиналами конденсаторов, поэтому
рассмотрим работу одного из них - низкочастотного, полоса пропус-
каемых частот которого зависит от емкости конденсаторов С2, С7 и
СТО (емкость конденсаторов С2, СТО определяет нижнюю частоту по-
лосы пропускания, а С7 - верхнюю частоту).

Амплитудные детекторы выполнены на диодах V9, V ТО, VII.
Выпрямленное напряжение этими диодами, через резисторы В27,
R28, R29 поступает на базу транзисторов VI6, VI7, VI8. Эти тран-
зисторы выполняют роль регулируемого резистора. Напряжение в
точках соединения коллекторов этих транзисторов с резисторами
ВЗЗ, R34, R35 посредствсм диодов VI9, V20, V2I, V25, V26, V27
сравнивается с надряжением "пилы", снимаемого с коллектора
транзистора V4, и управляет работой блокинг-генераторов, выпол-
ненных на транзисторах V22, V 23, V 24.

Блокинг-генераторы выполнены по одной схеме, поэтому рас-
смотрим работу одного из них.

На диод V25 синхронно с частотой сети подается напряжение,
изменяющееся по экспоненциальному закону, формируемое генера-
тором пилообразного напряжения. Это напряжение сравнивается с
напряжением на диоле VI9, которое зависит от сопротивления
участка коллектор-эмиттер транзистора VI6. В момент равенства
обоих напряжений происходит переключение диодов ( V25 открыва-
ется, aVI9 закрывается). Таким образом, цепь положительной
обратной связи (выводы 5,6 обмотки III трансформатора TI) оказы-
вается подключена к базе транзистора V22 через конденсатор CI6.
При этом блокинг-генератор начинает вырабатывать импульсы, ко-
торые с обмотки I трансформатора TI через диод V3I поступают
на управляющий электрод тиристора V34. диод V28 ограничивает
выбросы напряжения на обмотке П трансформатора TI, возникающие
при запирании транзистора V22.

Генератор пилообразного напряжения выполнен на транзистор
рахУЗ и V4. Напряжение обмотки П трансформатора питания\'|Г4,
выпрямленное диодами VI2, VI3, VI4, VI5 открывает транзистор
V 3, после чего транзистор V4 закрывается. При этом конденсатор
С5 заряжается через резистор PI6 и напряжение на нем возрастает
по экспоненциальному закону.

В конце каждого полупериода напряжения сети транзистор

V 4 открывается и разряжает конденсатор 05.

Вое функциональные узлы собираются на одной плате. Уста-
новку платы в корпусе производите согласно приложения I.

Блок питания состоит из трансформатора Т4, диодного выпрями-
теля 1/12... VI5 и конденсатора_С6 (сглаживающего фильтра).

Предлагаемое цветомузыкальное устройство позволяет исполь-
зовать самые различные светоизлучающие конструкции. Этих
конструкций существует большее количество. Из наиболее популяр-
ных стоит упомянуть экран,шар,куб, самые различные геометричес-
кие фигуры авсиметричной конструкции, которая может создать
своеобразный светоэффект.

Сватоизлучатели могут быть расположены в самых различных
местах помещения. На стене, по периметру, в подвешенном состоя
нии или на полу помещения.

Следовательно, на конструкцию светоизлучателей влияет
место их расположения.

Поэтому предоставляем Вам возможность создать конструкцию
светоизлучателей удовлетворяющую Вашим вкусам.

В качестве примера можно привести следующие варианты из

I отовления оветоизлуча'.елей:
I)	в виде шести прожекторов (см. приложение 5). Три
прожектора подключены к основным каналам и их фильтры
имеют красный, зеленый и синий цвета (могут быть окрашены
лампочки вместо фильтров). В них размещены три лампы Н2, Н4,
Н6 мощностью не более 300 Вт каждая и напряжением 220 В.
Остальные прожекторы подключены к каналам светокомпенсации
и в них размещены три лампы HI, НЗ, Н5 мощностью не более
100 ВА каждая и напряжением 220 В. Их фильтры желательно вы-
полнить жёлтого, фиолетового и оранжевого цвета;

2)	в вице плоского экрана (см. приложение 6). Корпус
экрана можно выполнить из дерева. Для обеспечения нормаль-
ного теплового режима экрана, с верхней и нижней стороны
должны быть вентиляционные отверстия. На задней стенке кре-
пятся лампы со светофильтрами (можно применять окрашенные
лампы), конструкция крепления.произвольная. Она должна ис-
ключать попадание напряжения сети на внешние детали корпуса,
а также исключать касание валлонов ламп деталей экрана.
Передняя часть экрана закрывается матовым стеклом.

В качестве светоизлучателей можно использовать елоч-
ные гирлянды, имеющиеся в розничной продаже.

Примечание. Мощность ламп подключаемых к основному
каналу должна превышать мощность ламп
подключаемых к каналу светокомпенсации в
три раза.

6. ПОДГОТОВКА К РАБОТЕ, ПОРВДОК СБОРКИ И МОНТАЖА

Для сборки изделия необходимо подготовить инструмент
и принадлежности: кусачки, отвертку, электропаяльник мощ-
ностью до 40 ВА, канифоль сосновую и припой типов П0С-40,
ПОС-60.

Прежде чем приступить к монтажу, необходимо тщатель-
но ознакомиться с принципиальной схемой, а также печатной
платой, чтобы уяснить расположение радиоэлементов согласно
приложению 4.
Монтаж производите в следующей последовательности:
установите на плату отсутствующие на ней радиоэлемен-
ты, отогнув выводы, для фиксации их на плате;

проверьте правильность расположи "я радиоэлементов
на печатной плате согласно приложений 3 и 4, строго сле-
дить за их маркировкой, в противном случае они могут быт£\.
выведены из строя после цодачи питающего напряжениям,- \ j

откусите излишки выводов радиоэлементов с помощью
кусачек так, чтобы выводы не выступали за края контактных
площадок;

припаяйте выводы радиоэлементов, предварительно сблудив их;

нарежьте проводники, зачистите их и\облудите с обеих
сторон по 5 мм, подключите к печатной плате блок тиристо-
ров, переменные резисторы И, {Й^.'ЙЗ, R4 и розетку XI.

Если ошибки при сборке и монтаже узлов отсутствуют,
изделие начинает работать сразу црсле включения питания.

При подключении изделия к сети соблюдайте следующую
очередность:

I)	подключите свейоИзлучатели к изделию;

2)	поверните ручки регуляторов яркости и уровня
входного сигнала против часовой стрелки до упора;

3)	-включите питание;

41 Подключите ко входному разъему XI источник сигна-

*	5) регуляторами яркости и уровня входного сигнала

установите желаемую яркость свечения ламп.

Примечания: I. Распайку выводов радиоэлементов
допускается производить в течение
не более 3 с и на расстоянии не
менее 5 мм от корпуса.

2. Распайку контактов разъема XI про-
иэводить-в соответствии с распайкой
ответной части разъема кабеля,имеюще-
гося в комплекте с источником сигнала.
7.	ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

Изделие в транспортной таре допускается перевозить
любым видом транспорта (кроме морского), при условии защиты
от прямого воздействия атмосферных осадков и предохранения
от механических повреждений.

Изделие должно храниться в закрытых, оухих проветривае-
мых помещениях при относительной влажности воздуха до 85 %,
температуре 5 - 30°С и при отсутствии в воздухе кислотных,
щелочных и других активных примеоей. ,

8.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Радиоконструктор "Старт" - цветомузыкальное устройство
"Веселка" соответствует утвержценнсму образцу и удовлетворяет
требования стандарту.

/О'

9.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Радиоконструктор "Старт" - цветомузыкальное устройство
"Веселка" соответствует техническому описанию bM5.089.000 ТО
и признан годным для эксплуатации.

Дата выпуска
Штамп ОТК
Упаковщик №

-JS 1386

Дата продажи
f \ Штамп магазина

Продавец

Цена 35 руб.
/V
Приложение 2

Функциональная схема

СоЛМе/и
РоОсбр/пко

ХЗ ст ,
н/

КД5225

С9

п<7

qo/s

—I

Трансформаторы 7'7- 7'3

С5

’№(66

Диод

Сердеиник нгооо нм/ к/б/7оы/,ь
Одноткб Tiff ообрботкоб

R39

/00*

\R/Q

220*

УЗО
К У202Н

R33

08*

7 44/

-КД5225

R/2

4.7*

R30
08* |

Щ7
\гго*

\И

Квок

\*Расныи

33 Ыбнг

Прн/>ом<емоез
----

420

K4S22B Г!

Тхома знок/рре/мос^ар	/?ронаолно'/7&/ор

R/4

4,7к C\t

RO

W* V^.

КГЗО/

-ИРВ (Г

"I си	М<7 /ЧБ

J33n 0047 КДЗЗДб^ КГЗЫ
„	/дал к-Б

/а

п

КД522Ь

кдзггь

КД522Ь

440

________________I

 2/(7

КТ36

L

Резисторы

Люд

R31

33*

. чз7- чкО

\Дг«Б

\родс0рл7*а
\^^нз

I Зеленый

к^4'

5,0 Ыб &

-7/3

С8

R/3

Ш

46

С/

НН

/00Н65

7 442
-КД5223

Riocto	„в

ъзкдцчввкддггв^ лгм<

_5Л

R46
/по

____4Ц

\КТЗв< 7W

ж! «

Зеленый

Синий ।
I ее'
(Lyci п

Транзистор

КТЗНД

Скальной cUfue аш,е: Heutlp.
тЛ//lotomope в ич{

чго\

+ф

КД5226

R4/

WOn



V '

435
КУ2О2Н

	if

1^3?

П13к с<г 41 'J,B -<т

J ’ дмзкцзггб яе9кгзз^
'-ЗА,

_L 443
ХкД522б

R/6
020
7 Б

КД <05Б

-+С6

С/7

1-^

]К37

420*

0700	42$

Х73&- /43

R07
то

КД522О

\/7еосветка

б.дк

U v,?4
-н<-
кдзггв

R43
/ООк

УЗО

КД 6225 ГЗ



Синои
ИЗ 720 L

F Лелг

4?а®| |ззк

420 ____

} К 73fif -/40

437

430

ХД5225	ХД/О5

черные попссы Цостан
тупа

4/2- 4W
410

КД /055

Разъон X1	Диод

КДЗООА
сснор ло^сы

Напряжения измерены относигеклие кертга<,6ы-
Оод М) пршдороы U V3VO дез сигммо на РХг^е к 7
Heodioowocmi, асганодки резисю/юд *wpsf.
определре/пся рои регмиреданиы. КЗЗ- КДР и Hr
показаны ис/годно

Нумерация Л/А/доа оезштореЛ Я/ ЯЧ /тизона жмЗне

tip.20

ПРИЛОЖЕНИЕ 5

СЬетииаличиющее истрийстЬо Ь биОе
направленных свети» мучителей
9 3MH3M(OVH(1U

dij

Рел/с/по,°г» тятым/шл/е	лс/ст

l/Aesnuas ма/ш/>0<5л-а.

*а№с'с/гк,/ъ/ "мят SSc/o’e e/’^oSt/rtCJ
г/Даль/гп-хумое &/гм,/кжы</е*£0%не /^а/>ягу/ч/ел?сл
