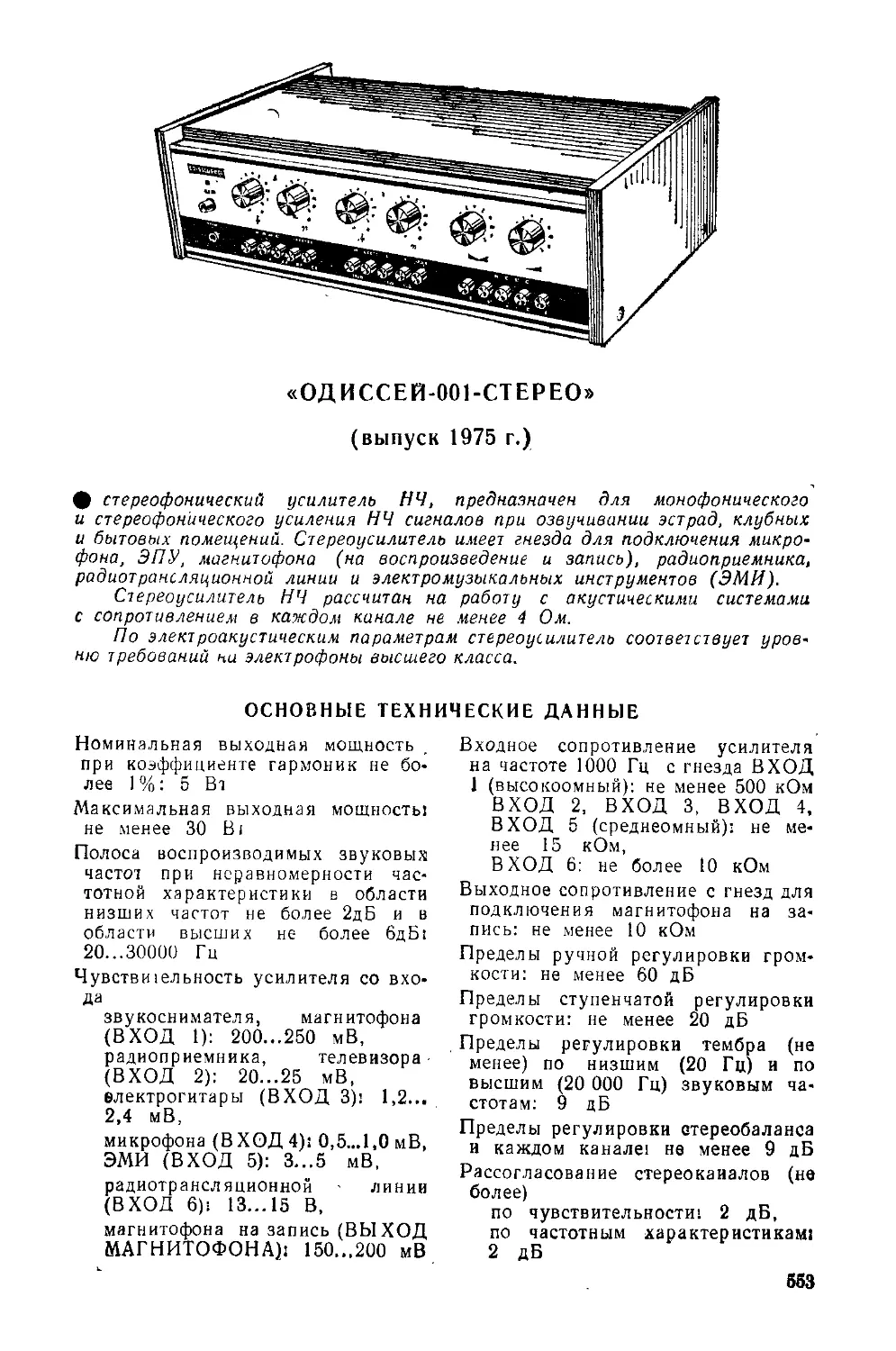

«ОД ИССЕЙ-001-СТЕРЕО»
(выпуск 1975 г.)
ф стереофонический усилитель НЧ, предназначен для монофонического
и стереофонического усиления НЧ сигналов при озвучивании эстрад, клубных
и бытовых помещений. Стереоусилитель имеет гнезда для подключения микро-
фона, ЭПУ, магнитофона (на воспроизведение и запись), радиоприемника,
радиотрансляционной линии и электромузыкальных инструментов (ЭМИ).
Стереоусилитель НЧ рассчитан на работу с акустическими системами
с сопротивлением в каждом канале не менее 4 Ом.
По электроакустическим параметрам стереоусилитель соответствует уров-
ню требований ни электрофоны высшего класса.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальная выходная мощность
при коэффициенте гармоник не бо-
лее 1 % : 5 Вт
Максимальная выходная мощность!
не менее 30 Bi
Полоса воспроизводимых звуковых
частот при неравномерности час-
тотной характеристики в области
низших частот не более 2дБ и в
области высших не более 6дБ:
20...30000 Гц
Чувстви1ельность усилителя со вхо-
да
звукоснимателя, магнитофона
(ВХОД 1): 200...250 мВ,
радиоприемника, телевизора
(ВХОД 2): 20...25 мВ,
електрогитары (ВХОД 3): 1,2...
2,4 мВ,
микрофона (ВХОД 4): 0,5...1,0 мВ,
ЭМИ (ВХОД 5): 3...5 мВ,
радиотрансляционной - линии
(ВХОД 6)! 13...15 В,
магнитофона на запись (ВЫХОД
МАГНИТОФОНА); 150...200 мВ
Входное сопротивление усилителя
на частоте 1000 Гц с гнезда ВХОД
1 (высокоомный): не менее 500 кОм
ВХОД 2, ВХОД 3, ВХОД 4,
ВХОД 5 (среднеомный): не ме-
нее 15 кОм,
ВХОД 6: не более 10 кОм
Выходное сопротивление с гнезд для
подключения магнитофона на за-
пись: не менее 10 кОм
Пределы ручной регулировки гром-
кости: не менее 60 дБ
Пределы ступенчатой регулировки
громкости: не менее 20 дБ
Пределы регулировки тембра (не
менее) по низшим (20 Гц) и по
высшим (20 000 Гц) звуковым ча-
стотам: 9 дБ
Пределы регулировки стереобаланса
и каждом канале: не менее 9 дБ
Рассогласование стереоканалов (не
более)
по чувствительности: 2 дБ,
по частотным характеристикам;
2 дБ
663
Переходные затухания между сте-
реоканалами на частотах 200...
10000 Гц: не менее 30 дБ
Уровень фона с гнезд подключения
источников сигнала: не хуже—50 дБ
Среднее звуковое давление каждого
канала с акустическими системами
типа 25АС-1 при выходной мощно-
сти 1,5 Вт: не менее 0 8 Па
Источник ритдния: сеть 50 Гц 127,
220 и 240 ' В.
Мощность, потребляемая от сети
при номинальной выходной мощ-
ности: не более 100 Вт
Габаритные размеры» 394X257X
X 122 мм
Масса (без упаковки): 6,5 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Стереоусилитель НЧ «Одиссей-ОО 1-стерео» включает в себя следующие
функциональные блоки: собственно усилитель (плата У1), переключатель ро-
да работы (У2), схему термокомпенсации (УЗ), источник питания (У4).
Блок усилителя (У1) состоит из входного усилителя, предварительного
усилителя и усилителя мощности.
Переключателем В1 (плата У2) выбирают род работы стереоусилителя:
от одноканального источника усиливаемого сигнала в режимах МОНО-А или
МОНО-Б или от двухканального — в режимах МОНО-АБ С7ЕРЕО-АБ или
СТЕРЕО-БА.
Схема каждого канала входного усилителя (рис. 5.47) собрана на тран-
зисторах с низким коэффициентом шума Т1 и Т2 типа П28. Входное сопро-
тивление усилителя при работе от различных источников сигнала определя-
ется сопротивлением резисторов 1-R1 (2-R1), 1-R2 (2-R2), R3, R4, R5 (уста-
новленными на гнездах) и резисторами 1-R1 (2-R1), 1-R2 (2-R2), 1-R3 (2-R3)
блока У1. Кроме того, эти резисторы совместно с коммутируемыми переклю-
чателем В1 резисторами 1-R11 (2-R 11) ... 1 R 15 (2-R 15) обеспечивают необ-
ходимую чувствительность усилителя, а конденсаторы 1-СЗ (2-СЗ), 1-С7 (2-С7),
1-С8 (2-С8), 1-С9 (2-С9) — требуемую форму частотной характеристики при
работе от различных источников сигнала, которые подключаются к стерео-
усилителю через гнезда Гн! ...Гнб.
Входные усилители обоих каналов питаются напряжением 6,3 В от ста-
билизатора напряжения, собранного на стабилитроне Д1 типа КС168А с
балластным резистором R17.
При работе стереоусилителя НЧ сигналы (рис. 5.48) с выходов обоих ка-
налов входного усилителя через переключатель рода работы МОНО-СТЕРЕО
В1 (У2) поступают па сдвоенные переменные резисторы 1-R6 (2-R6) регуля-
торов громкости обоих каналов.
Предварительный усилитель каждого канала собран на интегральной
микросхеме 1-ИС1 (2 ИС!) и транзисторе 1-ТЗ (2-ТЗ). Микросхема 1 ИС1
(2-ИС1) типа К1УС221А представляет собой двухкаскадный усилитель пере-
менного тока. Первый каскад ИС1 работает по схеме с общим эмиттером,
а второй — эмиттерный повторитель. Третий каскад выполнен по резистор-
ной схеме на транзисторе 1-ТЗ (2-ТЗ) типа МП37Б.
В коллекторной цепи транзистора ТЗ включены цепи ступенчатых регу-
лировок: уменьшение усиления на 9 дБ по высоким (В2-2) и низким (В2-3)
звуковым частотам, включение линейной частотной характеристики (В2-4),
снижение громкости на 20 дБ (В2-5). Цепь тоикомпенсации включается пере-
ключателем В2-1. Чувствительность предварительного усилителя (35 мВ)
регулируется изменением глубины отрицательной обратной связи с помощью
резистора R18.
Питание микросхемы 1-ИС1 (2-ИС1) осуществляется стабилизированным
напряжением 6,3 В Стабилизатор' напряжения собрав на стабилитроне Д2
типа КС168А с балластным сопро: пилением R20.
Усилитель мощности. Предокош. чные каскады каждого канала построе-
ны по бестрансфопматорно”» схеме на четырех транзисторах: 1 1'4 (2-74) типа
МП21Е, 1- 'I 6 (2-16) типа ПЗО7Б, 1-Т7 (2-17) :ипа ГИ04Г и 1-18 (2-7 8) типа
554
Рис. 5.47. Принципиальная электрическая схема двухканального входного уси-;
лителя НЧ и переключателя рода работы усилителя «Однссей-001-стерео»
555
556
557
558
i
Рис. 5.49. Схема расположения основных узлов и деталей на шасси УНЧ «Одиссей-001-стереоз
ГТ402Г. Оконечные каскады усилителя мощности выполнены по двухтактной
бестрансформаторной схеме на транзисторах 1-Т1 (2-Т1) и 1-Т2 (2-Т2) типа
КТ805А. Усилители обоих каналов охвачены глубокой отрицательной об-
ратной связью (примерно 34 дБ), которая осуществляется через резисторы
1-R39 (2-R39), 1-R40 (2-R40), конденсатор 1-С27 (2-С27) и транзистор 1-Т8
(2-Тб). Начальный ток транзисторов 1-Т7 (2-Т7), 1-Т8 (2-Т8), 1-Т1 (2-Т1) и
1-Т2 (2-Т2), устраняющий типичные для усилителей, работающих а режим»
класса В, искажения типа «ступенька», подбирается подстрочным резисто-
ром 1-R43 (2-R43). Симметрия плеч вследствие применения источника пита-
ния со средней точкой устанавливается автоматически.
Диоды 1-Д1 (2-Д1), 1-Д2 (2-Д2) (плата УЗ) служат для температурной
стабилизации.
Рис. 5.50. Электромонтажная схема печатной платы блока усилителя НЧ «Одно-
сей-001-стерео»
5QU
eei
Резисторы платы УЗ обеспечивают необходимое напряжение сигнала, на
выходах (Гн7) для подключения головных стереотелефонов и магнитофона: на
запись (Гн 8). Выходные, параллельно включенные гнезда 1-Гн9, 1-Гн1Ю И4
2-Гн9, 2-Гн 10, предназначены для подключения акустических систем.
Блок питании стереоусилителя выполнен по трансформаторной мостовой
схеме с двухполупериодным выпрямителем. Выпрямитель собран на четырех!
диодах Д1 ,,.Д4 типа КД202Б. Емкостный фильтр состоит из четырех элек-
тролитических конденсаторов Cl ...С4 емкостью по 2000 мкФ. Блок питания
обеспечивает постоянное напряжение 23 В с нулевой точкой.
Намоточные данные силового трансформатора приведены в табл. 8.3.
Режимы работы транзисторов стереоусилителя даны в табл. 6.12 ,.,6114.
КОНСТРУКЦИЯ И ДЕТАЛИ I
Стереоусилитель НЧ «Одиссей-001-стерео» конструктивно выполнен в!
виде компактного блока. Корпус его деревянный с фанеровкой под ценные
породы дерева. Передняя панель металлическая. Основные органы управ-
ления расположены на передней панели, а вспомогательные на задней стенке
блока. У всех органов управления имеются соответствующие надписи и обо-
значения (рис. 5.51), -«-». —я...
1 2 ' ' 5 ’ 6 ’ * ’ 7 а
9 10 11 12 13 /4 15 16
Рис. 5.51. Схема расположения основных органов управления на лицевой па-
нели усилителя УНЧ «Одиссей-001-стерео»:
1 — световой индикатор включения сети, 2 — выключатель сети, 3 — регулятор высоких
частот канала А, 4 — регулятор низких частот канала А, 5 — регулятор высоких частот
канала В, 6 — регулятор низких частот канала В, 7 — регулятор стереобаланса, 8 — ре-
гулятор громкости, 9 — гнездо для подключения стереотелефона. 10 — переключатель рода
работы Моно-Стерео; II —кнопка ступенчатого регулятора громкости, 12—кнопка вклю-
чения линейной частотной характеристики, 13 — кнопка ступенчатой регулировки низких
частот, 14 — кнопка ступенчатой регулировки ВЧ, 15 —кнопка включения тонкомпенса-
ции, 16 — переключатель ВХОД. На задней стейке усилителя расположены гнезда
ВХОД 1 ... 6, предохранитель каналд А. гнезда: для подключения АС канала А, магни-
тофона на запись, АС канала В, предохранитель канала В, предохранитель и переклю-
чатель напряжения сети, колодка питания ЭПУ, магнитофона или другого устройства
от сети переменного тока, сетевой шнур^
Внутри корпуса расположено шасси, на котором закреплены три печат-'
ные платы: блока усилителя (VI), переключателя рода работы МОНО-СТЕРЕО
(У2), цепей термокомпенсации (УЗ), а также блок питания в сборе
(рис. 5.49, 5.50)
В стереоусилителе используются три пятикнопочных переключателя
В1(У1), В2 (У1) и В2 (У2) типа П2К с независимым включением, обеспечи-
вающих возможность включения кнопок при работе в любом сочетании в за-
висимости от источника НЧ напряжения. У-—
562
Рис. 5.52. Электромонтажная схе-
ма печатной платы переключателя,
рода работы усилителя НЧ «Одис-
сей-001-стерео»
Рис. 5.53. Электромонтажная схе-
ма печатной платы термостабили-
затора усилителя НЧ «Одис-
сей-001-стерео»
Детали, примененные в стереоусилителе НЧ «Одиссей-001-стерео» .
Блок усиления (У 1): резисторы R1 ... R40 типа ВС-0,125а, R41 /
R45, R46 — МЛТ-0,5, R43 —СПЗ-la; конденсаторы С8 ...CIO, С20, С21 ти-
па МБМ-160; С22, С24 - БМ-2, С1, С2, С5, С6, СИ ...С13, С15 ...С19, С26,
С29 —типа К50-6; СЗ, С4, С28 типа КТ-la; С7, С14, С23 - КЛС-1а.
Плата термокомпенсации (УЗ): резисторы R2, R3 типа
ВС-0,125а.
Блок питания (У4): конденсаторы Cl ...С4 типа К50-6-50-2000Д.
Шасси: резисторы R1 ...R3, R5, Rll, R14 типа ВС-0,125а; R6 типа
СПЗ-12д; R8 типа СПЗ-126; R9, R10 типа СПЗ-12а; R12, R13 — проволоч-
ные сопротивлением 0,5 Ом, конденсатор С2 типа МБМ-160, лампа инди-
каторная Л1 типа ИНС-1; гнезда Гн 1 ... Гн8 типа СГ5, Гн9 и Гн 10 типа РВН-4.
Таблица 5.12
Режимы работы транзисторов стереоусилителя НЧ «Одиссей-001 -стерео»
Блок Обозначение транзистора по схеме и его тип Напряжение постоянного тока, В
базе эмиттер коллектор
У1 (входные и l-Tl (2-Т1) — П28 0,25 0,2 1,0
предварительные 1-Т2 (2-Т2) — П28 1,0 0,8 2,5
. каскады) 1-ТЗ (2-ТЗ) — МП37Б 0,6 0,4 8—12
1-Т4 (2-Т4) — МП21Е -15,0 -15,0 -23,0
1-Т5 (2-Т5) — МП21Е — 15,0 -15,0 -23,0
1-Т6 (2-Т6) — П307Б —23,0 -23,0 -12,5
1-Т7 (2-Т7) — ГТ404Г + 12,5 + 12,5 +23,0
1-Т8 (2-Т8) - ГТ402Г — 12,5 -12,5 -23,0
Транзисторы око- l-Tl (2-Т1) — КТ805А + 12,5 + 12,5 +23,0
немного каскада 1-Т2 (2-Т2) - КТ805А —23,0 —23,0 -12,5
(У14)
Б63
Таблица 6.13
Режимы работы интегральной микросхемы К1УС221А
стереоусилителя НЧ «Одиссей-001-стерео»
Номера выводов микросхемы I 2 3 4 5 6 7 8 9 10 11 12
Напряжение постоян- ного тока,нВ 0 — 0 0,6 — — 6,3 6,3 6,3 0,6
Примечание. Напряжения измерены относительно средней точки
источника питания (шасси) при отсутствии сигнала на входе стереоусили-
теля.
Таблица 5.14
Уровни напряжения сигнала в тракте усиления (блок У1)
стереоусилителя «Одиссей-ОО 1-стерео»
Контрольная точка Напряжение
сигнала Условия измерения
Контакт 3(5) Гн1 200...250 мВ (Дых = 9 (В каждом канале),
Контакт 1 (4) Гн2 20...25 мВ Ян = 4 Ом, F=1000 Гц,
Контакт 1(4) ГнЗ 1,2.„2,4 мВ РГ — шах,
Контакт 1(4) Гн4 0,5...1,0 мВ РТ — в положении линейной
Контакт 3(5) Гн5 3...5 мВ характеристики.
Контакт 3 Гнб 13...15 В Начальный ток устанавливает-
1-КТ1 (2-КТ1) . 0,8 мВ ся резистором R43, чувстви-
1-КТЗ (2-КТЗ) 35 мВ телыюсть — резистором R18
1-КТ5 (2-КТ5) ' 180 мВ
1-КТ6 (2-КТ6) 5,0
Примечание. При контроле чувствительности с гнезда ВХОД 6
кнопка переключателя Bl (VI) должна быть нажата.
564
