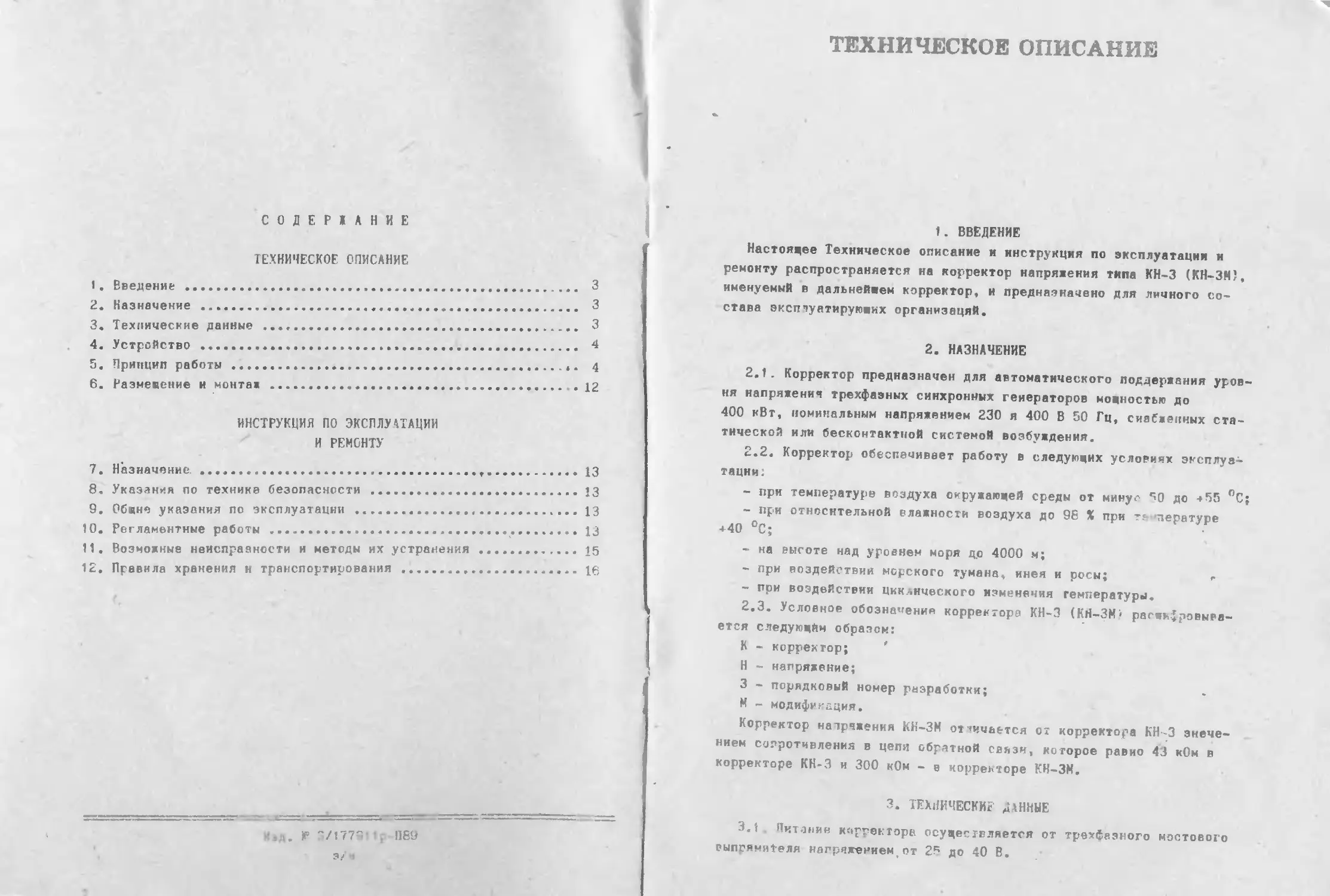

С0ДЕР1АНИЕ
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
I . Введение ...................................................
2.	Назначение ...............................................   3
3.	Технические данные ......................................... 3
4.	Устройство ...............................................   4
5.	Принцип работы ............................................  4
6.	Раэмевение и монтаж ........................................12
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
И РЕМОНТУ
7.	Назначение ...............................................  13
8.	Указания по техника безопасности .........................  13
9.	Обвне указания по эксплуатации .............................13
10.	Регламентные работы ..............................,........13
11.	Возможные неиспраяности и методы их устранения ........... 15
12.	Правила хранения н транспортирования ..................... 16
Ц1Д. Г "/177" । р 1169
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.	ВВЕДЕНИЕ
Настоящее Техническое описание и инструкция по эксплуатации и
ремонту распространяется на корректор напряжения типа КН-3 (КН-ЗМ),
именуемый в дальнейием корректор, и предназначено для личного со-
става эксплуатируюиих организаций.
2.	НАЗНАЧЕНИЕ
2.1.	Корректор предназначен для автоматического поддержания уров-
ня напряжения трехфаэных синхронных генераторов модностью до
400 кВт, номинальным напряжением 230 я 400 В 50 Гц, снабженных ста-
тической или бесконтактной системой возбуждения.
2.2.	Корректор обеспечивает работу в следующих условиях эксплуа-
тации .
-	при температуре воздуха окружающей среды от минус 50 до +55 °C;
-	при относительной влажности воздуха до 96 % при тя Tieратуре
+40 °C;
-	на высоте над уровнем моря ц.о 4000 м;
-	при воздействии морского тумана, инея и росы;	«•
-	при воздействии циклического изменения температуры.
2.3.	Условное обозначение корректора КН-3 (КН-ЗМ'1 расшифровыва-
ется следующим образом:
К - корректор;
Н - напряжение;
3 - порядковый номер разработки;
М - модификация.
Корректор напряжения КН-ЗМ от+ичается от корректора КН-3 значе-
нием сопротивления в цепи обратной связи, которое равно 43 кОм в
корректоре КН-3 и 300 кОм - в корректоре КН-ЗМ.
3.	ТЕХНИЧЕСКИЕ ДАННЫЕ
3.!	Питание корректоры осуществляется от трехфаэного мостового
выпрямителя напряжением от 25 до 40 В.
3.2.	На измерительный орган корректора через балластный резистор
сопротивлением 7,5 или 13 кОм и резистор установки напряжения РУН
сопротивлением 2,2 или 4,7 кОм подается соответственно линейное на-
пряжение 230 или 400 В генератора частотой (50+2) Гц.
3.3.	Нагрузка корректора активная или активно-индуктивная.
Активное сопротивление нагрузки не менее 6 Ом.
3.4.	Масса корректора 1,1 кг.
3.5.	Габаритные размеры 202x160x75 мм.
4.	УСТРОЙСТВО
Внешний вид корректора и его габаритные размеры представлены на
рнс. 1.
Конструктивно корректор выполнен в корпусе из алюминиевого спла-
ва.
Все злектрорадиоэлеченты корректора, кроме транзисторов VT4, VT5
н резигторов R15 - R20, размещены на печатной плате (рис.2) из фоль-
гированного стек лотекстолита.
На печатную плату выведены контрольные точки для и нерения элек-
трических режимов схемы.
Транзисторы VT4, VT5 установлены на плате П2 с внешней стороны
корректора.
Для обеспечения равномерного теплового режима внутри корректора
тепловыделяющие резисторы R15 - R20 установлены на отдельной плате.
На передней стенке корпуса установлена колодка для подключения
корректора к схеме генератора. На заднюю стенку корпуса выведен
болт заземления.
Для обеспечения доступа к регулировочным шлицам резисторов УСТАВ-
f'A и УСИЛЕНИЕ при необходимости подрегулировки корректора в составе
генератора н+ лицевой стороне корпуса предусмотрены два отверстич.
Для предотвращения свободного доступа к резисторам и попадания
внутрь корректора посторонних предметов отверстич закрыты колпачком.
Корпус корректора закрывается крышкой и пломбируется пломбами
С ГК.
Для установки корректора на объекте корпусе и крышке преду-
 котрены по четыре отве;стня.
. ПРИНЦИП P1E0TW
3+ектрпческая принципиальная схема корректора приведена на рис. 3.
; ‘'ктср состоит из и ?мермтел1 кого органа и усилит»» vi корректо-
з* " '  •••<. । гтof j ч• : » ба - .тети» < ре »н г.	ргг v лнру емый
: и fг. >'чя ' ' Н. п । ' ' п	' г. и. '. ?е г я
7,'Q thh
УОШ 03i
S'0+0£!
РИС.Т. ГЛЕАРПТЧЫЙ ’{ЕГТЕ*

Таблица соединений
|₽ про- вода	Откуда идет		Куда идет		Обозначение провода	Длина прово- да , мм	Приме- чание
	элемент	контакт	элемент	контакт
1	к	С1	П1	С1	МГВВ 0,35	70
2	к	Р1	П1	Р1	КГШВ 0,35	70
3	к	к	П2	KVT5	МГВВ 0,5	290
4	П2	3VT4	П1	12	МГВВ 0,35	230
5	П2	3VT5	П1	14	МГВВ 0.5	160
6	П2	BVT5	ПЗ	16	МГВВ 0,35	280
7	П2	KVT4	ПЗ	15	МГИВ 0,35	330
8	П2	БУТ4	П1	11	МГИВ 0,35	200
9	К	. II	П1	И .11	МГИВ 0,5	270
10	К	« п	ПЗ	8	МГИВ 0,35	140
11	П1	II п	ПЗ	7	МГИВ 0,35	180
12	К	ОС	П1	ОС	МГВВ 0,35	170
1.	Электромонтажной схема выполнена в соответствии с
трической принципиальной схемой (рис. 3).
2.	Паять ПОС 61 ГОСТ 21931-76.
3.	Корпус изделия условно не показан.
4.	Маркировка контактов плат и колодки указана условно.
5.	П'.ата (12 повернута против часовой стрелки нэ ,я0 ,
РИС,г, СХЕМА ЭПГК1ГОМОНТЛ1НАЯ
Перечень элементов
Поз.
обозн
ГОСТ, ТУ
чертеж
Наименование н тип
Основные данные
номинал
s.3
.'4
<5
и
г
4
.•01-<ОЬ
»Ц6
107
«0'8
• С9
♦Ti-мтз
010.462.082
010.467.107
010.467.107
010.467.107
010.438.014
010.468.503
010.467.107
010.467.107
010.467.107
ОКО.467.107
310.467.107
010.467.107
010.466.503
010.467.107
010.467.107
010.467.107
010.467.107
ТТ3.362.060
С КЗ.362.025
УЮ.336.038
СХЗ.362.805
СМ3.362.805
СЗО.336.046
ТУ
ТУ
ТУ
ТУ
ТУ
ТУ
ТУ
ТУ
ту
ТУ
ТУ
ТУ
ту
ТУ
ту
ТУ
ту
ТУ
ТУ
ТУ
ТУ
ТУ
ТУ
Конденсатор К42У-2-160-1 ,0+_1 О
Резистор ОИЛТ-1-43 к0м+10 X
Резистор 0МЛТ-1-300 к0м+1О X
Резистор ОИЛТ-1-24 к0м+10 X
Терморезистор МИГ-4А-6.8 кОм
Резистор
Резистор
Резистор
Резистор
Резистор
Резистор
Резистор
Резистор
Резистор
Резистор
резистор
резистор
Диод 2Д103А
Стабилитрон
Диод 2Д203А
Стабилитрон
Стабилитрон
Транзистор 2Т201А
ППЗ—43-470
0НЛТ-1-47О
ОМЛТ-1-1 ,1
СМЛТ-1-1 ,0
ОЧЛТ-1-1 ,5
ОЧЛТ-1-3,9
ОМЛТ-1-8,2
ППЗ-43-2,2
ОЧЛТ-1-1 50
ОМЛТ-1-200
ОЧЛТ-2-1 ,2
ОМЛТ-2-1,6
Д818Г
2С133Л
2С168А
УТ5
а
СИЗ.365.017
2Ц5.638.001
2Ц4.730.009
ТУ
Сб
Подбирается пои регулировке.
- КТ1...КТ16 - контрольвые точки.
*
Ом+10 X
Ом+10 %
к0и+10 X
х0м+5 %
кОм+Ю !
кОм+ю :
кОм+,1 0
к0м+10 '
Ом+10 %
Ом+1О X
кОм+10 1
кОм+Ю %
%
%
%
ч.
Транзистор П217В
Резистор проволочный
Трансформатор измерительный
1,0 мкФ
43 кОм
300 хОм
24 кОм
6,8
470
470
1 ,0
1 ,5
3,9
8,2
2,2
150
200
1 .2
1 .6
кОм
Ом
Ом
кОм
мОм
кОм
кОм
хОн
кОм
Ом
Он
кОм
0,25 Эм
Примечание
Для КН-3
Для КН-ЗМ
100-660
0-3,3
3,0-4,7
Ом
мОм
кОм
Допускается
применение 2Т201Б, Г
РИС.З. СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Напряжение со вторичной обмотки измерительного трансформатора
через выпрямитель на диодах VD1 - V04 и фильтр (СЗ, R5, R6, С4)
Подается на измерительный мост (R3, R4, R5, R6, R7, R8, ¥06), кото-
рый сравнивает его с опорным напряжением (рис.4) стабилитрона VD6.
При превышении напряжения на конденсаторе С4 (U^) уровня опорно-
го напряжения стабилитрона V06 (UCT VDg) транзисторы VT1 и VT2 от-
крываются и сигнал подается на усилитель корректора.
Так как напряжение на конденсаторе пульсирующее, то транзисторы
VT1 и VT2 открываются в течение коротких промежутков времени в каж-
дый полупериод измеряемого напряжения, т.е. с частотой 100 Гц.
Конденсаторы С5, С6 заряжаются импульсами выходного тока измери-
тельного органа и разряжаются через диоды VD5, V07 и резистор R11 .
При отсутствии импульсов с выхода измерительного органа транзи-
сторы VT3, VT4 открыты и находятся в режиме насыщения.
Падение напряжения на транзисторе VT4 в режиме насыщения мало и
поэтому транзистор VT5 находится в закрытом состоянии.
Для более надежного запирания транзистора VT5 в его змиттерную
цепь введен диод VD7.
В процессе заряда и разряда конденсаторов С5, С6 при напряжении
на них, прегышающем напряжение стабилизации стабилитрона VD8
(UCT транзисторы ¥т3 и VT4 закрыты, а транзистор VT5 открыт
и через н'ег’ течет ток, определяемый напряжением питания и сопро-
тивлением нагрузки.
При дальнейшем разряде, когда напряжение на конденсаторах С5,
С6	становится меньше напряжения Ucf yDg. транзисторы VT3,
YT4 вновь открываются, а транзистор VT5 закрывается.
Переход корректора из одного режима в другой происходит практи-
чески мгновенно, поэтому импульсы его выходного тока имеют практи-
чески прймоу-ольную форму.
При больших импульсах тока измерительного органа конденсаторы
С5, С6 заряжаются до большего напряжения и поэтому увеличивается
длительность импульсов выходного тока корректора.
Смещение диапазона установок напряжения производится переменным
резистором R5 (''СТАВКА). Терморезистор R4 компенсирует тепловые
уводы схемы корректора. Резистор R1 ограничивает возрастание колле-
кторного тока транзистора VT5 при повышении температуры.
Стабилитроны VP8, VP9 стабилизируют напряжение питания транзи-
глоров VT1 , VT2.
[’«'зигтерм RI5 - Р20 служат нагрузкой транзистора V14.
Гези.сторы R21, R22 и RJ '. R24 i( почив шт режим с’вби лизя^ии
'•ОС’’Ве ТС’ВОНЧП - Т *б>* лнтропся '|V- в ¥ГО_
a - измеряемое 'напряжение конденсатора С4;
б - iP'nyibcw тока в цепи коллектора транзистора V Г?:
в импульсы напряжения на конденсаторах С5, С6:
г и«п?чьем тока транзистора VT5
'ИГ.4. ТОГИ |! ШПГЯДГНИЯ КОГРЕКТСГЛ
Juj еНенинм ре 1и юром R12 i 1СНПЕНИЕ ) реюир,. л с.агизм кор-
, .uopa.
Циод VD5 предотвращаем заряд конденсаторов С5, С6 счет пуль-
тцнн напряжения питания,
Огрицательная обратная связь через цепочку Cl, С2, R2 предотара-
'иет возникновение автоколебаний при переходных процессах генерато-
Г-1.
6.	РАЗМЕЩЕНИЕ И МОНГА*
К схеме генератора корректор подключается через клеммную колодку
1 Атласно маркировке на лицевой стороне корректора.
Корпус корректора присоединяется к корпусу генератора болтом за-
чтения.
Коррект.р может устанавливаться непосредственно г генераторе или
тце" . в I че управления.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
И РЕМОНТУ
7.	НАЗНАЧЕНИЕ
Настоящая Инструкция по эксплуатации и ремонту предназначена для
руководства при эксплуатации корректоров напряжения типа КН-3
(КН-ЗМ).
Перед работой с корректором необходимо ознакомиться с его техни-
ческим описанием.
8.	УКАЗАНИЯ НО ТЕХНИКЕ БЕЗОПАСНОСТИ
Прн эксплуатации корректоров необходимо выполнять инструкции по
электробезопасности при работе с напряжением до 1000 В.
9.	ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Внутреннее сопротивление источника питания корректора должно быть
не более 3,5 Ом.
При работе корректора на индуктивную нагрузку в цепи питания кор-
ректора должны быть включены диоды для защиты корректора от перена-
пряжения при переходных процессах.
Схема включения диодов приведена на рис. 5.
Настройка корректора в составе генератора производится с помощью
переменных резисторов УСИЛЕНИЕ и УСТАВКА.
Резистором УСИЛЕНИЕ устанавливается статном, а резис.тсром УСТАВ-
КА - начало открывания корректора.
После настройки оси резисторов необходимо стопоригь эмалью или
краской и закрывать колпачком.
Пользование резисторами УСИЛЕНИЕ и УСТАВКА в процессе эксплуата-
ции генератора не рекомендуется.
В случае неудовлетворительной работы или неисправности корректор
необходимо снять г генератора и отправить в ремонт,
Ю. РЕГЛАМЕНТНЫЕ РАБОТЫ
Регламентные работы по корпектсру проводятся в  ' > тве ре ллиен-
тнчх работ по геиерят-.'ру .
РИС.6. СХЕМА ДЛЯ ПРОВЕРКИ
КОРРЕКТОРА:
и, - регулируемый стабилизиро-
ванный источник переменного То-
ка напряжением (400*'qq) В,
F=50 Гц, Кг«5 %;
U? - регулируемый источник пи-
тания постоянного тока напря-
жением 0 - 60 В (коэффициент пуль
сации не более 10 X, внутрен-
нее сопротивление не более
1,0 Ом);
U3 - напряжение (50*^) В 50 Гц;
А - амперметр магнитоэлектричес-
кой системы с пределом измерения
5 А;
VI, V2 - вольтметры магнитоэлек-
трической системы класса не ни-
же 0,5;
R - резистор 11 чОм+J %, 10 Вт;
йи ~ НЯГРУЭКЯ 1П Ом+5 %;
РУН - резистгр 4,7 кОм+1 % <или
2,2 к0м+1 *)
11.	В03М01НЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ
ИХ УСТРАНЕНИЯ
При обнаружении неисправности необходимо руководствоваться поло-
жениями, указанными в табл. 1, и режимами работы корректора по кон-
трольным точкам, приведенными в табл. 2.
Перед отысканием неисправности проверяют целость монтажа, эле-
ментов и деталей.корректора.
При обнаружении дефектов их устраняют, а затем корректор подклю-
чают к рабочему месту согласно схеме рис. 6.
Перед отысканием неисправности необходимо устанавливать напряже-
ние питания корректора (40+^1) В и уровень входного сигнала, обеспе-
чивающий открытый или закрытый режим исправного корректора.
Затем, пользуясь данными табл.1 и 2, проверяют режимы в тех точ-
ках схемы, где наиболее вероятна неисправность.
Неисправность
1.	Корректор не
открывается
2.	Корректор от-
крывается не пол-
ностью
3.	Koppei т пр
закрывается
4.	Минин 1ьный
татизм а, . и
зьно  । е . рн
. г'"'1’ 1
I I г. «-Т Я III и
Вероятная причина
Пробит один из
транзисторов VT3,
VT4 или диодов
VDi - VD4. Неисправен
один из диодов VD5,
VD6
Неисправен один
из транзисторов
VT1, VI2
Неисправен тран-
зистор! «ТЗ. Пробит
‘тин из транзисто-
ров <11, VI2, <Т5,
Проб и один из дио-
дов .	. VC7
Чет ав₽н один
ди о .»«	01  1* D4
Таблица 1
Метод устранения
Проверить парамет-
ры транзисторов VT3,
VT1 и диодов V(?1 - <04,
<05, <06.
Неисправный элемент
заменить
Проверить парпмет
ры транзисторов VT1.
VT2.
Неисправный
элемент заменить
Проверить пара-
метры транзисторов
VT1 - <ТЗ, <Т5 и
диодов <D5, <07.
Неисправный
элемент заменить
Проверить пар.змг
три диодов *01 - 1М.
Неисправный
диод заменить
Заменить тяби
OMipaii
Таблица 2
Г п/п	Точки, между ко- торыми измеряет- ся напряжение		Напряжение, В
			Корректор от- крыт	Корректор за- крыт
1	С1	- Р1	12 - 15	10 - 12
2	1	- 2	13 - 16,5	12 - 15
3	4	- 5	12 - 14	10 - 12
4	4	- 6	4,5 - 6,5	3 - 5,5
5	6	- 7	0,8 - 1 ,2	1 - 2
6	7	- 8	1,5 - 3,5	2-5
7	8	- 9	0,4 - 0,7	0 - 0,2
8	8	- 10	2,0 - 4,5	3,5 - 7
9	11	- 12	0,3 - 0,6	0,15 - 0,35
10	12	- 14	0,7 - 0,9	0,6 - 0,8
11	II 11	- 13	30 - 38	38 - 41
12	14	- 15	3,8 - 4,3	3,8 - 4,3
13	II +11	— ”	30 - 38	39 - 41
14	15	- 16	6,1 - 7,5	6,1 - 7,5
Примечание. При ремонте корректора
применительно для схем
руководствоваться методами
с печатным монтажом.
12.	ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
12.1.	Корректор может храниться в упаковке предприятия-изготови-
теля до трех лет.
12.2.	Помещение для длительного хранения корректора должно иметь
температуру от 278 до 303 К (от 5 до 30 °C) при относительной влаж-
ности не более 85 %, Допускается хранение в полевых условиях в упа-
ковке предприятия-изготовителя без прямого попадания солнечной ра-
диации и влаги в течение трех лет (при заказе корректоров в чехле
из полиэтиленовой пленки).
12.3.	После трех лет хранения или при переконсервации необходимо
осмотреть состояние упаковки корректора. В случае повреждения чехла
(полиэтиленовой пленки) изделие упаковать в новый чехол из полиэти-
леновой пленки толщиной 0,15- 0,30 мм по ГОСТ 10354-73. Края чехла
герметично заварить. Периодичность последующей консервации корректо-
ра не 'более трех лет.
12.4.	Корректор может транспортироваться любым видом транспорта
(наземного, водного, воздуяного) в упаковке предприятия-изготовите-
ля при температуре от минус 60 до ’65 °C.
12.5.	При транспортировании воздишным транспортом атмосферное дав-
1
’ермр и трянспортчоч отгрчс дотжно 1-ьиь нр чиже З.З’Пг Па
‘1'9 и» пт.ст.), «ле 1 чТ9₽тетвч'₽т лнсоте 11
КОРРЕКТОР НАПРЯЖЕНИЯ
КН-3 (КН-ЗМ)
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
И РЕМОНТУ
2Ц2.089.002 ТО
