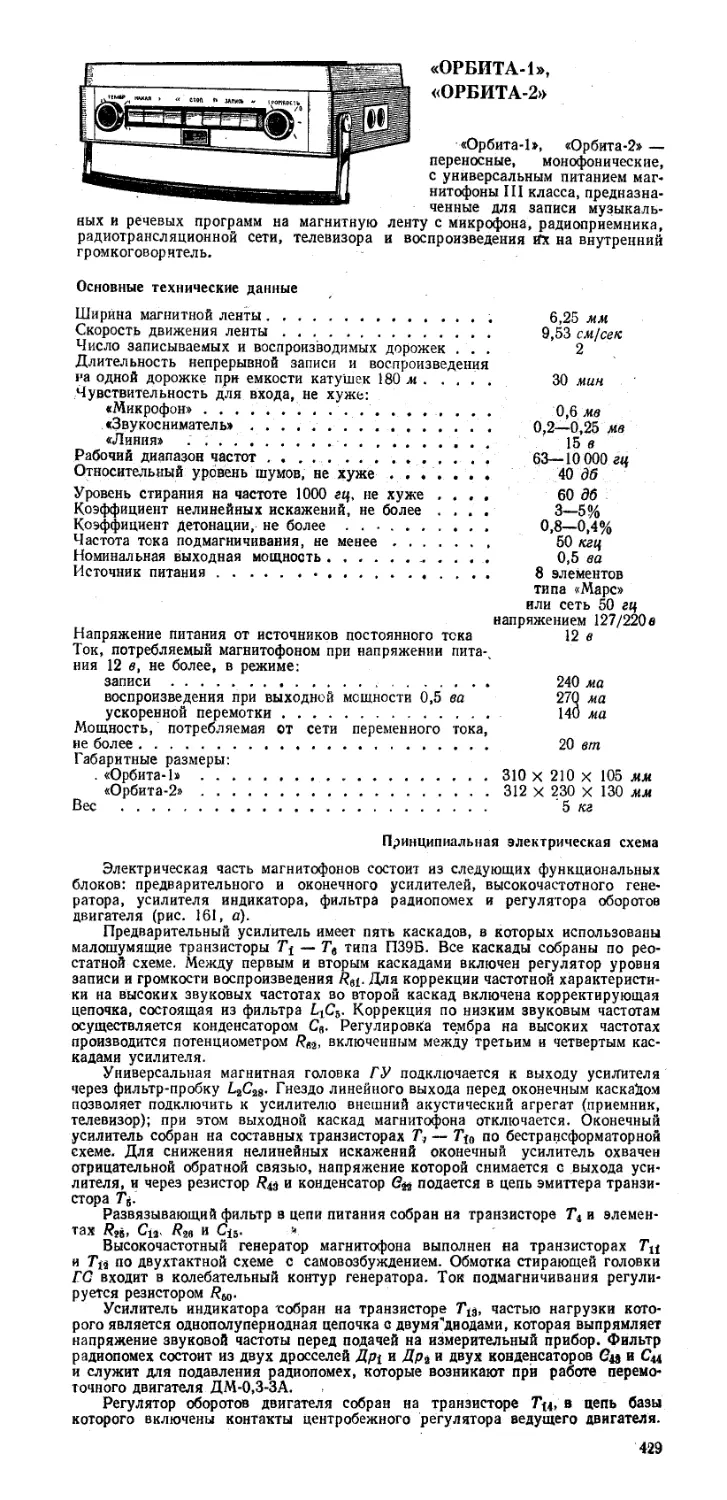

и

«ОРБИТА-1»,
«ОРБИТА-2»

«Орбита-1», «Орбита-2» —
переносные, монофонические,
с универсальным питанием маг-
нитофоны III класса, предназна-
ченные для записи музыкаль-

ных и речевых программ на магнитную ленту с микрофона, радиоприемника,
радиотрансляционной сети, телевизора и воспроизведения Их на внутренний
громкоговоритель.

Основные технические данные

Ширина магнитной ленты............................... 6,25 мм

Скорость движения ленты.................................. 9,53	см/сек

Число записываемых и воспроизводимых дорожек ...	2

Длительность непрерывной записи и воспроизведения
на одной дорожке при емкости катушек 180 ж .... .	30 мин

Чувствительность для входа, не хуже:
«Микрофон»...............................................  0,6	мв

«Звукосниматель»............................... 0,2—0,25 мв

«Линия» .  ...........................................  15	в

Рабочий диапазон частот .................................63—10	000 гц

Относительный уровень шумов, не хуже .......	40 дб

Уровень стирания на частоте 1000 гц, не хуже ....	60 дб

Коэффициент нелинейных искажений, не более ....	3—5%

Коэффициент детонации, не более  .................. 0,8—0,4%

Частота тока подмагничивания, не менее............. 50 кгц

Номинальная выходная мощность................ 0,5 ва

Источник питания........................................ 8	элементов

типа «Марс»
или сеть 50 гц
напряжением 127/220в

Напряжение питания от источников постоянного тока	12 в

Ток, потребляемый магнитофоном при напряжении пита-,
ния 12 в, не более, в режиме:
записи ..................................................  240	ма

воспроизведения при выходной мощности 0,5 ва	270 ма

ускоренной перемотки .......................... 140 ма

Мощность, потребляемая от сети переменного тока,
не более........................................... 20 вт

Габаритные размеры:
. «Орбита-1»  .......................................310	х 210 х 105 мм

«Орбита-2».......................................312	х 230 х 130 мм

Вес ....................................................... '5	кг

Принципиальная электрическая схема

Электрическая часть магнитофонов состоит из следующих функциональных
блоков: предварительного и оконечного усилителей, высокочастотного гене-
ратора, усилителя индикатора, фильтра радиопомех и регулятора оборотов
двигателя (рис. 161, а).

Предварительный усилитель имеет пять каскадов, в которых использованы
малошумящие транзисторы Т\ — Tt типа П39Б. Все каскады собраны по рео-
статной схеме. Между первым и вторым каскадами включен регулятор уровня
записи и громкости воспроизведения /?9£. Для коррекции частотной характеристи-
ки на высоких звуковых частотах во второй каскад включена корректирующая
цепочка, состоящая из фильтра BjCj. Коррекция по низким звуковым частотам
осуществляется конденсатором С8. Регулировка тембра на высоких частотах
производится потенциометром R^, включенным между третьим и четвертым кас-
кадами усилителя.

Универсальная магнитная головка ГУ подключается к выходу усилителя
через фильтр-пробку ЬгСг8. Гнездо линейного выхода перед оконечным каскадом
позволяет подключить к усилителю внешний акустический агрегат (приемник,
телевизор); при этом выходной каскад магнитофона отключается. Оконечный
усилитель собран на составных транзисторах Т, — 7\0 по бестрансформаторной
схеме. Для снижения нелинейных искажений оконечный усилитель охвачен
отрицательной обратной связью, напряжение которой снимается с выхода уси-
лителя, и через резистор /?« и конденсатор G& подается в цепь эмиттера транзи-
стора ту

Развязывающий фильтр в цепи питания собран на транзисторе Т4 и элемен-
тах /?25, Сц, и Cj8. -*,

Высокочастотный генератор магнитофона выполнен на транзисторах Гц
и Ту по двухтактной схеме с самовозбуждением. Обмотка стирающей головки
ГС входит в колебательный контур генератора. Ток подмагничивания регули-
руется резистором R№.

Усилитель индикатора 'собран на транзисторе Т13, частью нагрузки кото-
рого является однополупериодная цепочка с двумя'диодами, которая выпрямляет
напряжение звуковой частоты перед подачей на измерительный прибор. Фильтр
радиопомех состоит из двух дросселей Др1 и Др3 и двух конденсаторов Ga и Сц
и служит для подавления радиопомех, которые возникают при работе перемо-
точного двигателя ДМ-О.З-ЗА.

Регулятор оборотов двигателя собран на транзисторе Тц, в цепь базы
которого включены контакты центробежного регулятора ведущего двигателя.
II

Ш1

Rb

Ri

2 Kt
5ЮЛ-
Rs510K.









Rsi50k

Rto33K I [

///

{!t

F3

II
II
II

Л

^0

Т3 П39Б

Ofif

ffs200

\0,S fUO

Я Й||«Й JT‘

L- [uRftf ргЦЙ

510h

C&O

0,28

25m8\



CK# Й^г/

LlftXr LJ^2r



fl

Cl
10,0

R»
зоо

Cg10,0

Rn
12к

RzoIOk

Rib Ctoz

1,2k 0,05
Св

1,26

72бйв\



4,66



ЦО

Tf ПЗЗБ T2 П39Б
Ji ^72-0

^8g !&”47OO Cn'680

fit

R«f3K

Tf3 П39Б

j-

№

a

Рис. 161. Принципиальная электрическая схема
магнитофона «Орбита-1» (а) и «Орбита-2» (б).
Tf МП39&

R,s22< T*n4t

Громкость

RflSlO
Ъ П41	Т5 П41

б

Tfi П201

CjS0,033 U?2

ril------------

I П| РезЮО

C^r^nn r-€SJ

ДР1
*  м

Дрз ^4700

zY-sriH

^120,0 ’Др*

Л

-^Г- 2.

Б у
^'1

Ц/4

2^1,2^ Rtf1,8K “др^

Си
4700

APz
В принципиальной схеме магнитофона «Орбита-2» (рис. 161,6) произведены не-
которые изменения: каскад усилителя индикатора на транзисторе заменен
детектором, собранным по мостовой схеме (Д1 — Д4), введена электронная ста-
билизация напряжения питания предварительного усилителя (Tt3). В остальном
схема идентична схеме магнитофона «Орбита-1».

Лентопротяжный механизм

Рис. 162. Кинематическая схема
лентопротяжного механизма
магнитофонов «Орбита-1» и «Ор-
бита-2»:

1 — левый узел; 2 — фрикционный
обод; 3 — электродвигатель; 4 — тор-
мозное устройство; 5 — правый узел;
в — резиновый ремешок; 7 — маховик
ведущего узла; 8 — фрикционный
обод; 9 — направляющие стойки; 10 —
ведущий валик; 11 — прижимной ро-
лик; 12 — промежуточный ролик;

13 — универсальная головка; 14 —
стирающая головка; 15 — электродви-
гатель; 16 — лента.

Лентопротяжный механизм (рис. 162) приводится в движение двумя электро-
двигателями: ведущим — типа ДКС-16 и перемоточным типа ДМ-О.З-ЗА. Вра-
щение от двигателя 15 через резиновый ремешок передается шкивку 6 и через
промежуточный ролик 12 — маховику веду-
щего узла. Ролик 12 прижимает пленку
к ведущему валику 10. Подмотка ленты при
записи или воспроизведении осуществляется
с помощью резинового ремешка 6. Перемотка
ленты осуществляется с помощью двигателя
3, вал которого выступает с обеих сторон и
сцепляется с резиновым ободком правого или
левого узла. Двигатель может качаться впра-
во или влево вокруг'своей поперечной оси.
При нажатии на кнопку ускоренной пере-
мотки вправо двигатель поворачивается так,
что правый конец вала касается резинового
ободка правого узла, при перемотке влево
двигатель наклоняется влево до соприкосно-
вения левого конца вала с левым узлом.
При перемотке вправо и влево ведущий дви-
гатель 15 выключается. При включении
кнопки «Стоп» тормозное устройство 4 при-
жимается к правому и левому узлам. При
записи, воспроизведении и перемотке вправо
левый узел подтормаживается дополнитель-
ным тормозом, который при перемотке влево
отводится от внутреннего шкива левого узла.
Правый узел, в отличие от левого, имеет шки-
вок с канавкой для прижимного ремешка.

По обе стороны от универсальной и сти-
рающей головок находятся направляющие

стойки для лучшей укладки ленты в катушки. При записи и воспроизведении
лента прижимается к головкам фетровой подушечкой. Штифты катушек имеют
специальные прижимные фасонные гайки, которые препятствуют выпаданию
кассет из подкатушечников при вертикальном положении магнитофона.

Управление механизмом осуществляется кнопочным переключателем, меха-
нически соединенным с отдельными узлами.

Кинематическая схема и конструкция лентопротяжного механизма магнито-
фонов «Орбита-1» и «Орбита-2» одинаковы.

Конструкция и детали

Верхняя крышка магнитофона — съемная, с пластмассовым окном. На верх-
ней панели магнитофона расположены подкассетники с катушками и блок го-
ловок, на передней — переключатель рода работы, кнопка «Временная оста-
новка», регуляторы тембра и громкости. Гнезда штеккеров находятся на боковых
стенках магнитофона. Громкоговоритель расположен под сеткой крышки и укреп-
лен на отражательной доске. При подключении к магнитофону внешнего громко-
говорителя внутренний отключается. Отсеки для батарей из элементов (по четыре
элемента в каждом) закрываются отдельными крышками. Магнитофон комплек-
туется микрофоном МД-47 и выпрямительной приставкой.
Рис. 163. Схема расположения узлов и деталей на платах магнитофонов «Орбита-1» (а) и «Орбита-2» (б).
Усилитель магнитофонов собран на печатной плате из фольгированного гетн-
пакса. Расположение узлов и деталей на платах показано на рис. 163, а, б.

В магнитофоне «Орбита-2» применены: резисторы R^, R3I — типа ТКД,
/?65 — типа СПО-0,5, R& — проволочный, R^— типа МЛТ-1, остальные — типа
ВС-0,125; конденсаторы С32, Са9, Сщ, Сц — типа КЛС, С3, С4, Св, С7, С12, С45,
С47, Cjg, Gjo, С23, С3о, С33, С34 С36, С37, С42 типа К-50-6, С4, С2, Са, С3, С43,
С28, С29 — типа ЭМ, С10, Сц, Са9 — типа МБМ, С&, С24 — типа КТ, остальные —
типа ПМ.

Краткие данные намоточных узлов:

Головка универсальная ГУ — катушки намотаны проводом ПЭВ-1 диамет-
ром 0,05 мм по 300 витков в каждой, сердечник набран из пластин пермаллоя
марки 79 НМ, индуктивность на частоте 1000 гц — 70 + 20% мгн, рабочий за-
зор 5 мк; головка стирающая ГС — катушка содержит 63 витка из провода
ПЭВ-1 диаметром 0,27 мм, сердечник из феррита марки 1000 НМ, рабочие за-
воры 0,02 и 0,2 мм; дроссели Др-i— Др?, —по 25 витков из провода ПЭВ-1 диа-
метром 0,21 мм, сердечник из феррита марки 1000 НМ размером 3,3 X 3,7 X
х 12 мм; катушка — 171 виток проводом ПЭВ-1 диаметром 0,11 мм, сердеч-
ник из феррита марки 2000 НМ размером 12X6X4 мм; катушка Ls — 920 вит-
ков из провода ПЭВ-1 диаметром 0,05 мм; трансформатор 7'р1: обмотка I
(1—2—3) — 2 X 35 витков из провода ПЭВ-2 диаметром 0,27 мм; обмотка
II (4—5—6) — 84 + 40 витков из провода ПЭВ-2 диаметром 0,23 мм; сер-
дечник Tpi — броневой типа СБ-2а.

Данные остальных трансформаторов приведены в приложении 1.
