Магнитофон „КОМЕТА-20в“
Краткая техническая характеристика. Магнитофон предназначен для двухдорожечной записи и воспроизведения звука на ферромагнитной ленте. Запись производится от микрофона, звукоснимателя, трансляционной линии и других источников записи. Переход с одной дорожки на другую производится перестановкой и переворачиванием катушек с лентой. Предусмотрена ускоренная перемотка влево и вправо. Воспроизведение записи производится через собственный громкоговоритель и внешний усилитель. Применяется лента типа 6.
Скорость записи и воспроизведения 9,53 см/сек. Время непрерывной записи и воспроизведения при емкости катушек 100 м 18 мин на каждой дорожке. Выходная мощность 0,3 вт. Чувствительность не

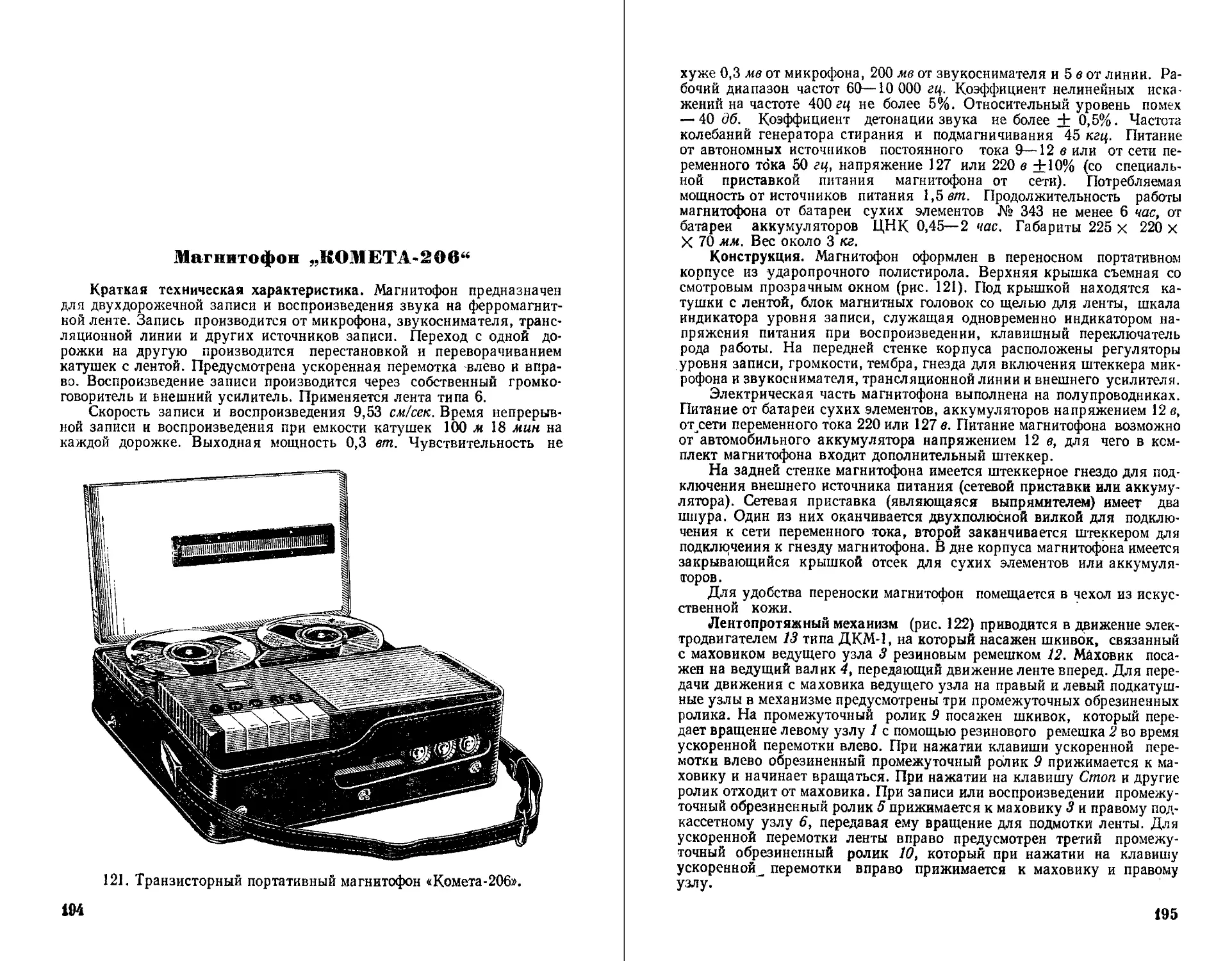

121. Транзисторный портативный магнитофон «Комета-206».
104
хуже 0,3 мв от микрофона, 200 мв от звукоснимателя и 5 в от линии. Рабочий диапазон частот 60—10 000 гц. Коэффициент нелинейных искажений на частоте 400 гц не более 5%. Относительный уровень помех — 40 дб. Коэффициент детонации звука не более + 0,5%. Частота колебаний генератора стирания и подмагничивания 45 кгц. Питание от автономных источников постоянного тока 9—12 в или от сети переменного тока 50 гц, напряжение 127 или 220 в +Ю% (со специальной приставкой питания магнитофона от сети). Потребляемая мощность от источников питания 1,5 вт. Продолжительность работы магнитофона от батареи сухих элементов № 343 не менее 6 час, от батареи аккумуляторов ЦНК 0,45—2 час. Габариты 225 х 220 х X 70 мм. Вес около 3 кг.
Конструкция. Магнитофон оформлен в переносном портативном корпусе из ударопрочного полистирола. Верхняя крышка съемная со смотровым прозрачным окном (рис. 121). Под крышкой находятся катушки с лентой, блок магнитных головок со щелью для ленты, шкала индикатора уровня записи, служащая одновременно индикатором напряжения питания при воспроизведении, клавишный переключатель рода работы. На передней стенке корпуса расположены регуляторы уровня записи, громкости, тембра, гнезда для включения штеккера микрофона и звукоснимателя, трансляционной линии и внешнего усилителя.
Электрическая часть магнитофона выполнена на полупроводниках. Питание от батареи сухих элементов, аккумуляторов напряжением 12 в, отсети переменного тока 220 или 127 в. Питание магнитофона возможно от автомобильного аккумулятора напряжением 12 в, для чего в комплект магнитофона входит дополнительный штеккер.
На задней стенке магнитофона имеется штеккерное гнездо для подключения внешнего источника питания (сетевой приставки или аккумулятора). Сетевая приставка (являющаяся выпрямителем) имеет два шпура. Один из них оканчивается двухполюсной вилкой для подключения к сети переменного тока, второй заканчивается штеккером для подключения к гнезду магнитофона. В дне корпуса магнитофона имеется закрывающийся крышкой отсек для сухих элементов или аккумуляторов.
Для удобства переноски магнитофон помещается в чехол из искусственной кожи.
Лентопротяжный механизм (рис. 122) приводится в движение электродвигателем 13 типа ДКМ-1, на который насажен шкивок, связанный с маховиком ведущего узла 3 резиновым ремешком 12. Маховик посажен на ведущий валик 4, передающий движение ленте вперед. Для передачи движения с маховика ведущего узла на правый и левый подкатуш-ные узлы в механизме предусмотрены три промежуточных обрезиненных ролика. На промежуточный ролик 9 посажен шкивок, который передает вращение левому узлу 1 с помощью резинового ремешка 2 во время ускоренной перемотки влево. При нажатии клавиши ускоренной перемотки влево обрезиненный промежуточный ролик 9 прижимается к маховику и начинает вращаться. При нажатии на клавишу Стоп и другие ролик отходит от маховика. При записи или воспроизведении промежуточный обрезиненный ролик 5 прижимается к маховику 3 и правому подкассетному узлу 6, передавая ему вращение для подмотки ленты. Для ускоренной перемотки ленты вправо предусмотрен третий промежуточный обрезиненный ролик 10, который при нажатии на клавишу ускоренной^ перемотки вправо прижимается к маховику и правому узлу.
195
122. Кинематическая схема лентопротяжного механизма «Комета-206»:
1 левый узел; 2 — резиновый ремешок; 3 — маховик ведущего узла, 4 — ведущий валик; 5 — промежуточный ролик передачи движения от маховика на правый узел; 6 — правый узел; 7 — стирающая головка;
3 — универсальная головка; 9 — промежуточный ролик ускоренной перемотки влево; 10 — промежуточный ролик ускоренной перемотки вправо; 11 прижимный ролик; 12 — резиновый ремешок; 13 электро* двигатель; 14 лента.
> При нажатии на клавишу Воспроизведение срабатывает контакт, включающий питание электродвигателя, и рычажный механизм прижимает прижимный обрезиненный ролик 11 к ведущему валу. Для обеспечения постоянства оборотов двигателя при колебаниях сети в двигателе предусмотрен регулятор оборотов. Клавиша Стоп связана с выключателем питания двигателя и рычажным механизмом, связанным с тормозными устройствами правого и левого узлов, а также устройством, возвращающим другие клавиши в исходное положение. При нажатии на клавиши Ускоренной перемотки вправо и влево с помощью рычажного механизма лента отводится от головок, одновременно от ведущего вала отводится прижимный ролик.
Электрическая схема. Как уже указывалось, электрическая схема магнитофона (рис. 123) выполнена на 11 транзисторах и 5 диодах. В магнитофоне применен универсальный транзисторный усилитель. *
Предварительный трехкаскадныи усилитель собран на трех транзисторах Т\, Тг, Т3 типа П39Б. На базу транзистора 7\ подается входное напряжение от универсальной головки ГУ при воспроизведении или при записи от микрофона, звукоснимателя или трансляционной сети. При воспроизведении напряжение с выхода транзистора Т3 подается на базу транзистора Т4типа П39Б. Трехкаскадный оконечный усилитель выпол
196
нен на трех транзисторах 7'4, Тъ типа П39Б и Т,типа П41А. Выходной каскад (Г5 и Tt) собран по двухтактной схеме. Нагрузкой усилителя служит громкоговоритель Г типа 0.5ГД-17Б. При записи этот усилитель отключается.
Уровень записи магнитофона регулируется потенциометром Р29. Регулировка тембра при воспроизведении производится потенциометром Р31. При записи напряжение с выхода транзистора Т3 подается на универсальную головку.
В усилителе предусмотрены частотные предыскажения при записи и частотная коррекция при воспроизведении, которые осуществляются специальными цепочками, состоящими из элементов LiC13R28Ci9 и
Генератор подмагничивания собран на транзисторах Г, и Тв типа П41 по схеме с автотрансформаторной связью. Частота колебаний генератора 45 кгц. При воспроизведении генератор отключается.
В магнитофоне применен стрелочный индикатор уровня записи. При воспроизведении и ускоренных перемотках влево и вправо он контролирует напряжение питания. При записи на индикатор подается напряжение звуковой частоты с выхода транзистора Т1о типа П41А.
Электродвигатель Дв имеет центробежный регулятор оборотов, включенный в цепь транзистора Та типа П201А. При работе регулятора изменяется эффективное сопротивление транзистора, а следовательно, и ток электродвигателя, благодаря чему число оборотов стабилизируется. Специальная сетевая приставка представляет собой двухпо-лупериодный выпрямитель, собранный на диодах Д2, Дъ типа Д202. Схема магнитофона выполнена печатным способом.
Неисправности лентопротяжного механизма. Одной из основных неисправностей является обрыв резиновых ремешков 12. При этом прекращается вращение ведущего вала и правого узла. Резиновый ремешок заменяют новым, который имеется в запасном комплекте.
В случае отсутствия ускоренной перемотки влево при вращающемся ведущем вале неисправность необходимо искать либо в обрыве левого резинового ремешка, 2 либо в проскальзывании промежуточного ролика 9. Оборванный резиновый ремешок следует заменить. Если и в этом случае отсутствует ускоренная перемотка влево, необходимо проверить исправность промежуточного ролика, его прижим к маховику ведущего узла, чистоту поверхности. При попадании масла на поверхность ролика или маховика возможно проскальзывание ролика. Масло следует удалить. При отсутствии или плохой подмотке вправо неисправность следует искать в узле промежуточного ролика 5 передачи движения от маховика на правый узел.
Плавание звука возможно при слабом прижиме прижимного ролика 11 к ведущему валу или попадании масла на поверхность ведущего вала или ролик. Прижим ролика следует отрегулировать.
Технические данные узлов. Электродвигатель типа ДКМ-1; рассчитан на питание от сети постоянного тока напряжением 12 в. Мощность на валу около 0,8 вш.
Трансформатор Т’р4: обмотка 1—2 1730 витков ПЭВ-1 0,12; обмотка 1—3 3070 витков ПЭВ-1 0,09; обмотка 4—5 205 витков ПЭВ-1 0,51. Тип сердечника Ш-16. Размеры 16 х 16.
Трансформатор Тр}: обмотка 1—2 220 витков ПЭВ-1 0,09; обмотка 3—4—з 480 х 2 витков ПЭВ-1 0,12. Тип сердечника Ш-6. Размеры
197
Трансформатор Тр2: обмотка 1—2—3 350 х 2 витков ПЭВ-1 0,18; обмотка 4—5 92 х 2 ПЭВ-1 0,29. Тип сердечника Ш-6. Размеры 6 х 12.
Катушка L^. 900 витков ПЭВ-1 0,09. Ф 600.
Катушка Тра: обмотка 1—2—3 60 х 2 витков ПЭЛШО 0,18; обмотка 4—5 600 витков ПЭВ-1 0,8. Ф 600.
198
схема магнитофона «Комета-206».
