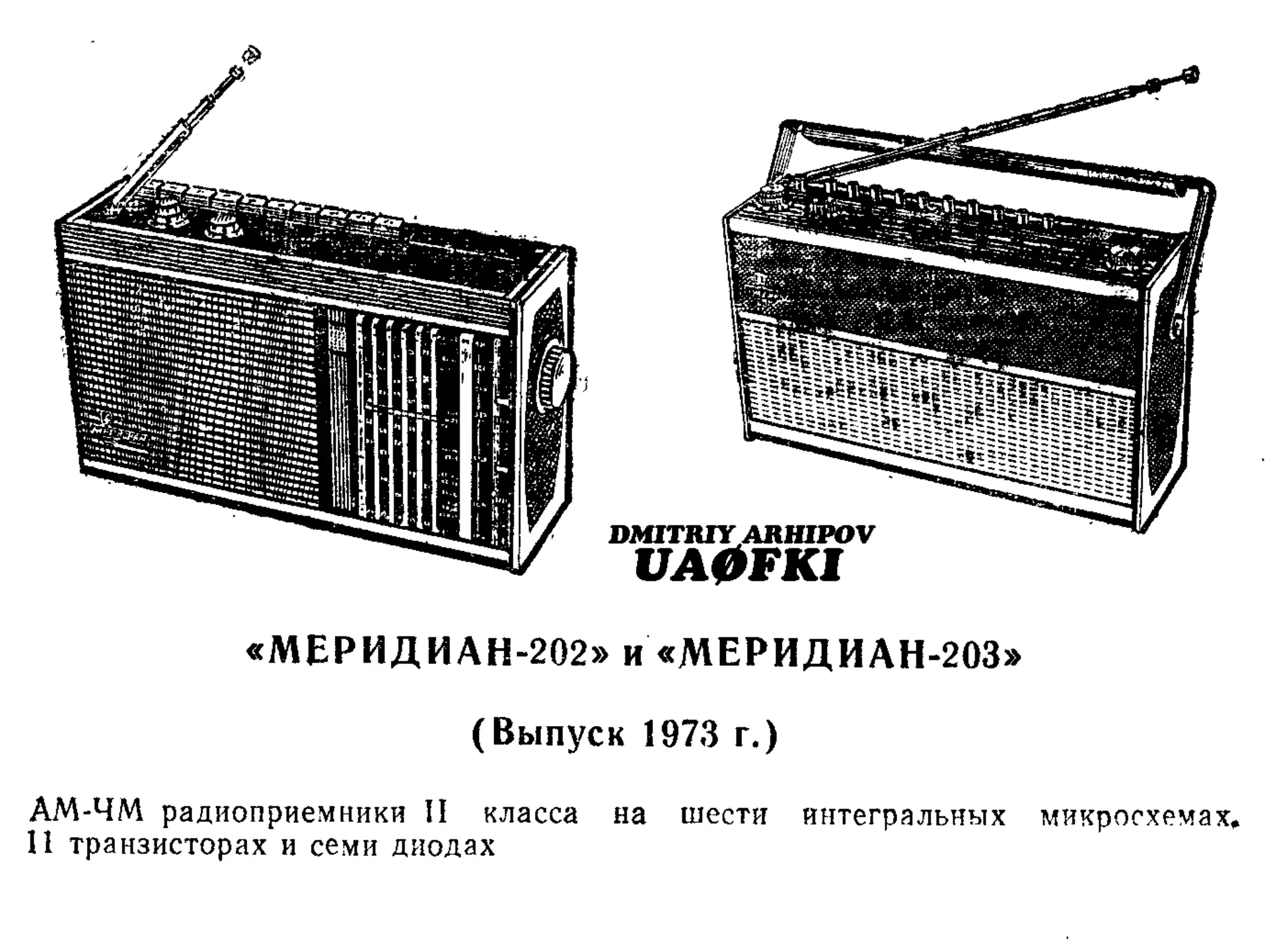

«МЕРИДИАН-202» и «МЕРИДИАН-203»
(Выпуск 1973 г.)
АМ-ЧМ радиоприемники II класса на шести интегральных микросхемах
11 транзисторах и семи диодах
I p<T
Л№\АПЧ"
Принципиальная схема блока УКВ (У 1) приемников «Меридиан-202» и «Меридиан-203».
„АПЧ-Заг
33-31-*
33-11-*
Принципиальная схема блока ПЧ-ЧМ приемников «Меридиан-202», «Меридиан-203».
Принципиальная схема блока КСДВ приемников «Меридиан-202»
и «Меридиан-203». Величины емкостей конденсаторов, устанавливаемых при
блоке КПЕ-2 (10...470 пФ),
Примечания: 1. Катушки L6 блока УКВ (У/), L14 блока ПЧ-ЧМ (У2),
L14 блока КСДВ (УЗ) наматываются двойным проводом. 2. Катушки L13, L15
блока КСДВ (УЗ) укладываются в трех нижних секциях. 3. Конденсаторы при
блоке КПЕ-2 (10...430 пФ) в блоке УЗ следующие: С2 75 пФ, СЗ 91 пФ, С4
130 пФ, С5 180 пФ, С7 10 пФ, С8 300 пФ, С9 56 пФ, СЮ 75 пФ, СП 91 пФ,
С12 160 пФ, С13 62 пФ, С14 12 пФ, С15 43 пФ, С20 360 пФ, С21 130 пФ,
С22 300 пФ, С24 24 пФ.
В блоке У4 конденсатор С2 емкостью 3000 пФ.
Принципиальная схема усилителя ПЧ-АМ приемников «Меридиан-202», «Меридиан-203».
Принципиальная схема блока усилителя ПЧ приемников «Меридиан-202» и «Меридиан-203».
