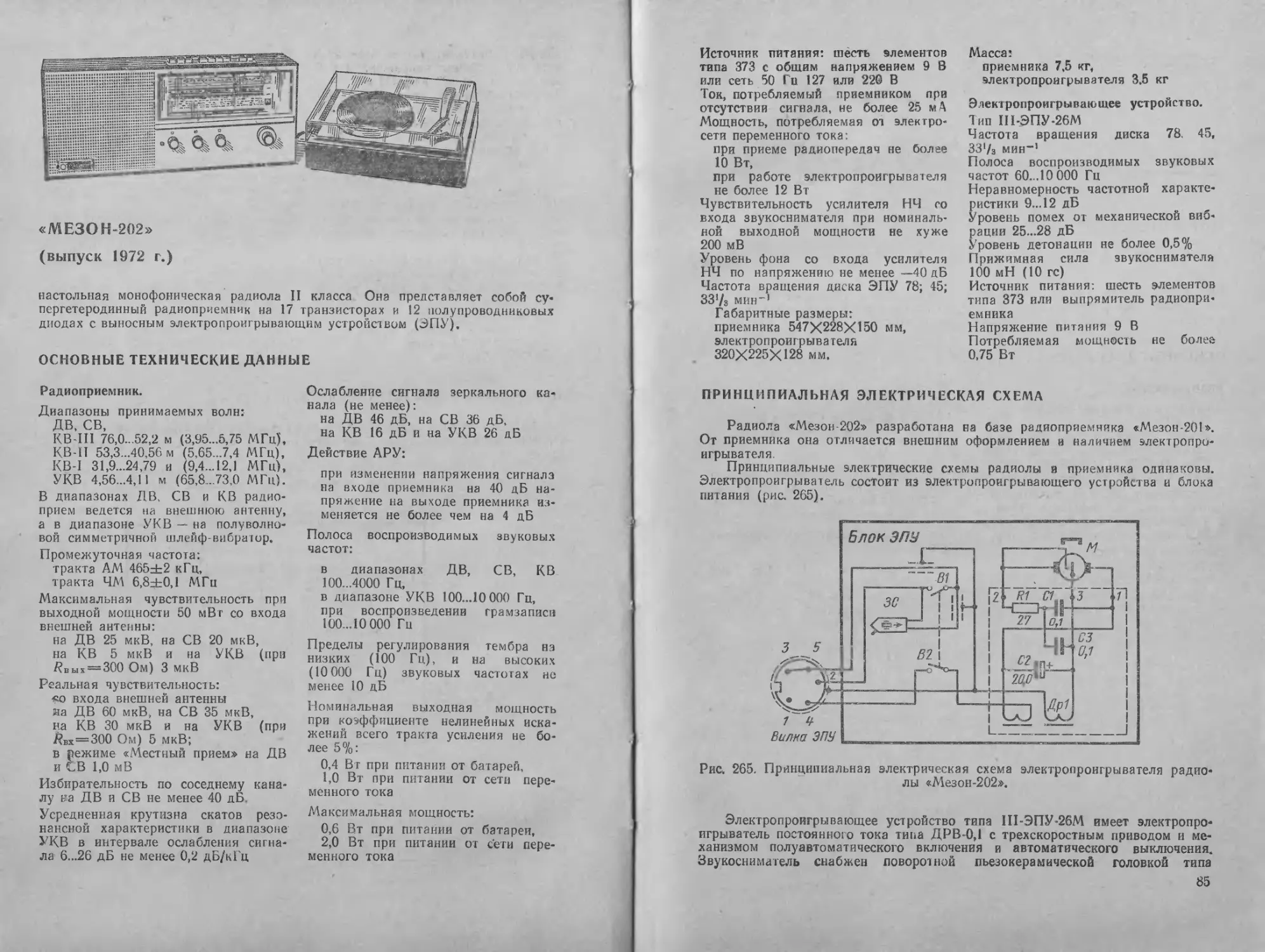

«МЕЗОН-202»

(выпуск 1972 г.)

настольная монофоническая радиола II класса Она представляет собой су-
пергетеродинный радиоприемник на 17 транзисторам и 12 полупроводниковых
диодах с выносным электро проигрывающим устройством (ЭПУ).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник.

Диапазоны принимаемых волн:

ДВ, СВ,

КВ III 76,0-52,2 м (3,95-5,75 МГц),
KB-п 53,3-40,56 м (5,65-7,4 МГц),
КВ-1 31,9—24,79 и (9,4-12,1 МГц),
УКВ 4,56-4,11 м (65,3-73,0 МГц).

В диапазонах ДВ, СВ и КВ радио-
прием ведется на внешнюю антенну,
а в диапазоне УКВ — на полуволно-
вой симметричной шлейф-вибратор.
Промежуточная частота:

тракта АМ 465±2 кГц,
тракта ЧМ 6,8±0,1 МГц

Максимальная чувствительность при
выходной мощности 50 мВ г со входа
внешней антенны:

на ДВ 25 мкВ, на СВ 20 мкВ,

на КВ 5 мкВ и на УКВ (при
/?вых=300 Ом) 3 мкВ

Реальная чувствительность:
входа внешней антенны

иа ДВ 60 мкВ, на СВ 35 мкВ,

на КВ 30 мкВ и на УКВ (при
&вх=300 Ом) 5 мкВ;

В режиме «Местный прием» на ДВ
и СВ 1,0 мВ

Избирательность по соседнему кана-
лу на ДВ и СВ не менее 40 дБ.

Усредненная крутизна скатов резо-
нансной характеристики в диапазоне
УКВ в интервале ослабления сигна-
ла 6-26 дБ не менее 0,2 дБ/кГц

Ослабление сигнала зеркального ка->
нала (не менее):

на ДВ 46 дБ, на СВ 36 дБ,

на КВ 16 дБ и на УКВ 26 дБ

Действие АРУ:

при изменении напряжения сигнала
на входе приемника на 40 дБ на-
пряжение на выходе приемника из-
меняется не более чем на 4 дБ

Полоса воспроизводимых звуковых
частот:

в диапазонах ДВ, СВ, КВ
100...4000 Гц,

в диапазоне УКВ 100—10 000 Гц,
при воспроизведении грамзаписи
100-10000 Гн

Пределы регулирования тембра на
низких (100 Гц), и на высоких
(10 000 Гц) звуковых частотах не
менее 10 дБ

Номинальная выходная мощность
при коэффициенте нелинейных иска-
жений всего тракта усиления не бо-
лее 5%:

0,4 Вт при питании от батарей,

1,0 Вт при питании от сети пере-
менного тока

Максимальная мощность:

0,6 Вт при питании от батареи,

2,0 Вт при питании от сети пере-
менного тока
Источник питания: шесть элементов
типа 373 с общим напряжением 9 В
или сеть 50 Гн 127 или 220 В

Ток, потребляемый приемником при
отсутствии сигнала, не более 25 мА
Мощность, потребляемая от электро-
сети переменного тока:

при приеме радиопередач не более
10 Вт,

при работе электропроигрывателя
не более 12 Вт

Чувствительность усилителя НЧ со
входа звукоснимателя при номиналь-
ной выходной мощности не хуже
200 мВ

Уровень фона со входа усилителя
НЧ по напряжению не менее —40 дБ
Частота вращения диска ЭПУ 78; 45;
33Vs мин"’1

Габаритные размеры:

приемника 547X228X150 мм,
электропроигрывателя
320X225X128 мм.

Масса:

приемника 7,5 кг,

электропроигрывателя 3,5 кг

Электропроигрывающее устройство.

Тип Ш-ЭПУ-26М

Частота вращения диска 78, 45,
33!/з мин"*1

Полоса воспроизводимых звуковых
частот 60... 10 000 Гц

Неравномерность частотной характе-
ристики 9... 12 дБ

Уровень помех от механической виб-
рации 25...28 дБ

Уровень детонации не более 0,5%

Прижимная сила звукоснимателя
100 мН (10 гс)

Источник питания: шесть элементов
типа 373 или выпрямитель радиопри-
емника

Напряжение питания 9 В

Потребляемая мощность не более
0,75 Вт

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Радиола «Мезон-202» разработана на базе радиоприемника «Мезон-201».
От приемника она отличается внешним оформлением и наличием электропро-
игрывателя.

Принципиальные электрические схемы радиолы и приемника одинаковы.
Электропроигрыватель состоит из электро проигрывающего устройства и блока
питания (рис. 265).

Рис. 265. Принципиальная электрическая схема электропроигрывателя радио*
лы «Мезон-202».

Электропроигрывающее устройство типа Ш-ЭПУ-26М имеет электропро-
игрыватель постоянного тока типа ДРВ-0,1 с трехскоростным приводом и ме-
ханизмом полуавтоматического включения и автоматического выключения.
Звукосниматель снабжен поворотной пьезокерамической головкой типа
ГСК 661 с двумя корундовыми иглами: одна предназначена для проигрыва-
ния монофонических микрозаписей с узкой канавкой при частоте вращения
диска 331/з и 45 об/мин, другая — с широкой канавкой при частоте 78 об/мин.

КОНСТРУКЦИЯ И ДЕТАЛИ

Радиола «Мезон-202» состоит из двух блоков: радиоприемника и элект-»
ропроигрывателя.

Корпуса (ящики) обоих блоков выполнены из дерева и облицованы шпо-
ном ценных пород дерева и пластмассовыми накладками Конструкция блока
радиоприемника радиолы «Мезон-202» такая же, как и «Мезона>201». Неболь-
шие отличия есть в конструкции шкал, элементов внешнего оформления лице-
вой панели и декоративной акустической решетки

Схемы расположения узлов и деталей на шасси приемника в на печатных
платах показаны на рис. 255...26L

Намоточные данные катушек контуров приведены в табл. 121, а распайка
выводов катушек контуров показана на рис. 264

Электропроигрывающее устройство типа Ш-ЭПУ-26М собрано на метал-
лической панели, на которой установлены диск вращения, электродвигатель
постоянного тока типа ДРВ 0,1 с трехскоростным приводом, переключатель
частоты вращения диска, звукосниматель, механизмы микролифта и автосто-
па. Внутри корпуса электропроигрывателя есть отсек для элементов источни-
ка питания.

Электропроигрыватель к приемнику подключается с помощью экраниро-
ванного шланга и стандартного разъема;

В радиоле «Мезон-202» применены узлы и детали тех же типов, что и
в приемнике «Мезон-201».
