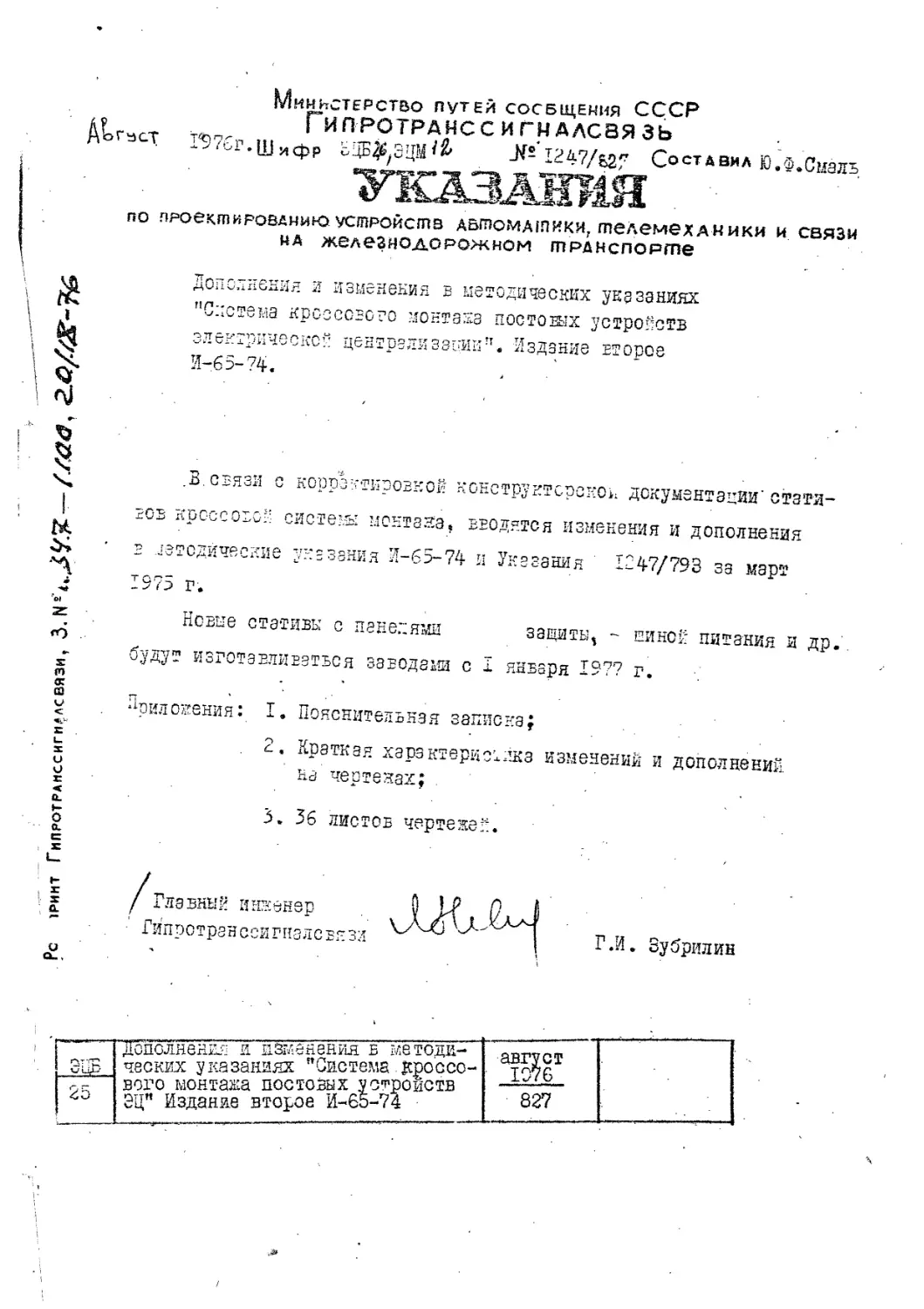

Министерство путей сообщения СССР
ГИПРОТРАНССИГИАЛС8ЯЗЬ
19/бг.Шифр ЬцБ^ЭЦМ^ -№ I247/&27 Составил Ю.Ф.Сиаль
Pc 1РИНТ Гипротранссиги.«лсвязи, 3.	(raa, 2.Q//X-7&
по проект и рованиюустройств абгломашики, телемех а кики и связи
иа железнодорожном транспорте
Дополнения и изменения в методических указаниях
“Система кроссового монтажа постонзх устройств
электрической централизации”. Издание второе
И-65-74.
.3.связи с корректировкой конструкторской документации’стати-
нов кроссовой системы монтаза, вводятся изменения и дополнения
в методические указания И-65-74 и Указания 1247/793 за март
1975 г.
Новые стативы с панелями защитьц - шиной питания и др.
будут изготавливаться заводами с I января 197? г.
приложения: I. Пояснительная записка;
Краткая характера ос лкз изменений и дополнений,
на чертежах; .
3. 36 листов чертежей.
[ Главный инженер
' Гипротрзнссигнзлс
Г .И. Зубрилин
ЭЦБ.	Дополнения й изменения в ме iоди- ческих указаниях "Система.Kgocco- вого монтажа постовых устройств ЗЦ“ Издание второе И-65-74	август ' 1076		г-	  '	'Т.-*
25		827
Часть I;	ЗАПИСКА

На всех страницах пояснительной записки и чертежах
заменяются тиля статйвов с сохранением номеров чертежей:
СККМ-69 на СККМ-75
СККМ-7Т на (ЖМ7-75
СКШ-71- на СРКМ-75
СРЫШ-18-5Э на СРЖМ8-75 '
I; Страница 8. Изменяется редакция подпункта I.
На стативе монет быть установлено:
I/. 80 коммутационных панелей типа ПК—3-69 чертеж &
15624-00-00 для разделки до 640 ш напольного кабеля или
силовые клеммы на 2 зажима, дтя разделки кабелей с сечением
жил более I мм2.
На стативе СКЫМ-75.две панели защиты чертеж $ 15621-09-00
На стативе СКНЖ-75 одна панель защиты и вторая
вместо нижнего ряда клемм. Листы IA и 2А.	.
На панели защиты могут устанавливаться:-
29 разрядников типа PBHS-250 /черт.£ 197-00-00/ или
29 предохранителей да двухытырной клеше /черт Ji 20871-00-00/
иди 15 нелинейных выравнивателей на нечетных'местах •
/черт, £ 413-00-00/.
2.	Страница 10. Щнкт 2.2 изменяется редакция последнего
I /
абзаца. v
С монтажной стороны статива на раме с.блоками и на
' раме с реле ВШ,НШ,ДСШ, может устанавливаться, соглас-
но проекту, шина литания на 30- лепестков чертеж
£15117-00-00. Панели с предохранителями и резисто-
рами, измерительные панели на этом стативе не .
f
устанавливаются^
2
3.	Странга IX. Пункт 2.3. Изменяется редакция четвертого,
пятого и шестого абзацев сверху^
Стойка предохранителей и резисторов о установкой на
торце сигнальной лампы /рядового контроля перегорания
предохранителей/ а розетки для паяльника, чертеж й 15846-00-02
устанавливаемая с правой стороны статива и чертеж
> 15846-00-06 с левой стороны статива /по виду с лицевой
стороны статива / лист I4A; плата с клеммными панелями
/4 клеммы на 2,8 и 20 зажимов/ черт, й 14664-62-00, для
присоединения проводов к нештепсельным приборам;
одна рама с 10 .«оммутациояными панелями ПК-8-69 чертеж
£ 14698-02-00; .
две рамы с 20 коьйзутационнытли клеммами;
одна панель защиты чертеж $ 15621-09-00.
Условия установки указаны на листе 5-1.
Рама статива допускает установку различных панелей? при
общем наборе не более 18 панелей типа НМШ.
4.	Страница 12. За первым абзацем добавляется :
с
Платное зисторами ПЭ—25 чертеж й 14242-02-00 устянявли-
ваются на 1-2 полках стативов.-
В шестом об заде меняется редакция:
Панель 'на 2 зажима, винт М8 или. MI0 /для особых
случаев подачи питания/, и далее по тексту ♦- -	.
5.	Страница 13. Изменяется редакция первого и второго абзаца
сверху. '	'	.;
На всех панелях для реле НМЛ, НШ и ДСШ с монтажной
X
стороны, на нижнем' угольнике может быть установлена шина
питания на 30 лепестков чертеж & 15117-00-00»
Нештепсельные приборы размещаются на полке чертеж й
15610-00-00.-
При креплении полки на нижние отверстия рамы статива?. •
полка опускается ниже первою ряда, что позволяет уста-,
повить на ней приборы больших габаритов по высоте не
уменьшая общей емкости статива. Лист I9A. При установке
полки выше первого ряда, она занимает два ряда реле
типа ВШ. '
6.	Страница 13. Пункт 2.4. Дополняется:
Шина питания на 30 лепестков может быть установлена
только на панелях для реле ВИП, НШ и ДСШ с монтажной сто-
лоны статива.;
7.	Страница 14. Пункт 2,5^ Изменяется редакция всего пункта
Шина питания на 30 лепестков.	г
Чертеж -Л I5II7-00-00 лист ПА.
Шина предназначена для подачи питания на приборы, уста-
навл*азаемые на стативах.
Шина имеет одну латунную пластину на 30 лепестков,
укрепленную на изолирующей плате, и винт М5, подводящий
питание, соединенный с шиной откидной перемычкой. Кон-
струкция шины предусматривает возможность отключения пи-
тания от каждой пластины, не нарушая обвязки шин по все-
му стативу,» путем снятия перемычки между подводящим винтом
и пластиной.:
4	<
К каждому лепестку шины может припаиваться только один
провод. Шина предназначена для одного вида питания и . ,
устанавливается одна на раму панелей релейный или- релейно-
блочных стативов. Нумерация лепестков шины показана на
листе IL4 /вид с монтажной стороны/•
8.	Страница 16. Первый абзац восстанавливается в следуй-
щей редакции:
Кабельросты для устройств связи.
На одноэтажных постах электрической централизации типа
I /03-32/, < ТК /03-14/, C3-I3, C3-I3K, 03-20 и СЗ-20К
кабельросты не требуются, так как подводка кабелей связи
осуществляется по каналам и трубам.
9.	Страница I7A. Таблица кабельростов дополняется.
тип поста	Jfe чертежа	j	место установки
I /03-32/	16210-00-00	|	релейная
П /03-33/	'	16328-00-00	|	релейная.
	I6329-0C-00	j	кроссовая
	16330-00-00	связевая
0 Ш /03-34/	. 16331-00-00	релейные
	16332-00-00	кроссовая
	16333—00—00	связевая
Ik/03-14/	16213-00-00	релейная
C3-I3	I62II-00-00	! релейная
C3-I3K	16212-00-00	релейная
03-20,СЗ-20к	16214-00-00	релейная "
03-20	|	16215-00-00 i	 ! , « :	аппаратная ВЧ _•
5
	рт—'—г~
тип поста
Дп /03-27/
л.
® чертежа	место установки
2	3
16217-00-00	аппаратная ВЧ
16091-00-00	релейная первого этажа
’ 16092-00-00	° связевая
16090-00-00	релейная подзем-, ного этака
Номера чертежей кальростов поста типа И и, Ш изменены.
- в связи с переработкой конструкций зданий, 1
10.	Страница I9A. Таблица кабельных шкафов дополняется
Ротапринт Гмпротранссигналсвязи,
тип поста	ТИП	1	j $ чертежа	. S—BO ] Г ’	место i установки
I /СЗ-32/	Ыь-69 ;	i 15069-00-00	i 2		релейная.
1к /СЗ-14/	ШКВ-69	15069-С0-00	i 2 > •	релейная
C3-I3,C3-I3k	ШКП-70	15482-00-00	j 'I	комната
				механика
СЗ-20,СЗ-20к	ШКП-69	15069-00-00	! 2 ’	релейная
Пц/СЗ-27/	1	ШК11--69	15069-00-00	?	релейные
I	ПКП-70 ’	15482-00-00	] I.. i	! связевая
II,	Страница 26, Добавляется пункт 6,4.3.
Размещение стативов в релейных помещениях постов ЭЦ
с подзешыш этапами. Листы 31-2, 31-3.
6 .4.3 Л.,'Размещение стативов в подземной релейной,
посту ЭЦ с одной’-релейной, релейцые и релейно-блоч-
ные статнвы устанавливаются вблизи питающей установки,
а кроссовые - вблизи кабельного помещения, промежуточные
ряды стативов могут не заполнят^ стативами.
6
Соблюдение пункта 6.1.6 обязательно.
На постах ЭЦ с двумя релейными, в нужней релейной
устанавливается максАальное количество статйвов.:
6.4.3.2.-	Размещение статйвов в релейной первого этажам
Стативы устанавливаются начиная с мест: .
501-505, 5II-5I5 и т.д.
12,	Страница 27 пункт 6.5. дополняется.:
Для создания типовой разводки шин направления, статив
всегда располагается крайним в первом ряду /& 101 или III
шеи 121 и т.д^/
Все шины выведены на боковые клеммы типового статива
и пвреДаются по боковым клеммам своего ряда, до пятого
статива, затем передаются на верхние клеммы Ш, ВП2, В2П,
B2I2 своего статива для передачи в другие ряды.
Последний статив этого ряда должен быть релейно-
блочный,
При. установке в данном ряду только релейных статйвов,
типовой статив требует переделки. .Выходы шин с боковых
клемм перемонтировать на верхние клеммы и передать на
последний релейно-блочный статив следующего ряда,- Из
ряда в ряд передаются все а в . своем ряду только
необходимые. •
Второй комплект реле направления, шин направления и
блоков "НН" при необходимости	.
релейной на стативе М 501.
< 13. Страница 28. Пункт 6.8.1. Меняйся
у' Панели ,c предохранителями размещаются только М
Первых /торцевых/ релейных стативах ряда, для удобства
обслуживания и создания типовой разводки питания.
Панели с предохранителями и измерительные устанавли-
vwws. с пятой полни по десяту»^
Панели с резисторами устанавливается нацервой и
второй полках,	-
__£4>: Сданвда-ЗО» Пункт 6.8.3^ Меняется редакция,
С одной шинц, как правило, питание подается не более
Ж
:е полки.
для пита-
Остальные питания, в том числе шины питания обвязываются вкут-
ристатива ине кольцуются,___________
15.Страница 32. Пункт 6.II, Дополняется.
Запасные штепсельные розетки устанавливаются по типам
реле, нс «не бдлее 3% от общего клличества.
16. Страница 33. Пункт 7.1^
Меняется редакция второй строки.
К шпилькам разрешается присоединять провода большого
сечения до 70 мм2,, снабженные кабельными наконечниками.
Добавляется пункт 7.5.
Панель клеммная на 2 зажима - М8 чертеж £ I5422-I0-00-0I.
К шпилькам разрешается присоединять провода большого
сечения — до 35 мм2, снабженные кабельными наконечника-
мй;- Количество проводов,,, присоединяемых к зажимам может
быть не более двух на н$^Шую пару контактных шайб шпилек.
1
Для внедаЖ соединений количество проводов не более
четырех* Для внутренних соединений количество проводов
не более двух.
Суммарный ток через шпильку не должен превышать 70А.
17* Страница 34.- Пункт 8.1.Меняется редакция пятого абзаца
сверху
Такая группировка позволяет применять жогохильиый
кабель, вместо нескольких кабелей галой жильности.
Увязка нескольких статйвов производится с передачей
с клеммы на клемму, для группировки в один кабель. Лист
45—2 рис .2.
18; страница 37. Пункт 8.2.3. Меняется редакция.
Для установки разрядников типа РВНШ-250 применяется
панель на 29 разрядников по чертежу > 15621-09-00.
Одна или две панели устанавливаются на кроссовом ста-
тиве, ниже коммутационных клемм в 9-ом и 10-ом рядах.
Листы: IA, НА. На релейном стативе может быть установ-
лена одна панель;. Лист 5-1.
Разрядники, как правило, устанавливаются на поле, вблизи
рельсовых цепей в трансфорлатсрных ящиках и лишь как
исключение па стативах поста ЭЦ /Руководящие указания
по защите от перенапряжений устройств СЦБ. Параграф 70/ .
tan кабеля, требующие защиты, подаются на разрядник,
затем на коммутационные клеммы, через дужки, на верхние
клеммы и далее на релейные стативы Диет 45-|риа.4.
9
19 о Страница 41 . Пункт 8,3.1
В четвергом абзаце меняется редакция.
По принципиальным схемам выполняются все перехода
со статива на статив, занимаются» как правило, одинаковые
клеммы и зажима на обоих стативах,
На релейных стативах под перехода занимаются три
ряда клемм. По первым релейным стативам ряда разводятся '
все основные питания. Под перехода занимаются клеммы
в следующем порядке:
"с”В15_"по	.затем BI4- четные
штыри и последний В24, если она не нужна для разделки
датайГс^зажнойТе^ЕГв^ишй^едтаГ'
...."При установке на релейных стативах до трех панелей
и предохранителягли и резисторами, возможен недостаток
верхних переходных клемм.
В этом случае перехода в своем ряду производятся nb
боковым клеммам транзитом.
На релейно-блочных стативах достаточно двух рядов
верхних клемм. Порядок распределения, клемм указан на
листе 46.
Часть 2. ЧЕРТЕЖ.
I. Лист 15. Аннулируется панель с преобразователями
ПЧ 50/z25-I50 чертеж й I4667-C0-00A и панель с путевыми
фильтрами чертеж $ 14668-00-00, в виду их неприменяемости.
2. test: 1,2,3,4,6,8»9,Ю»П, 14,16,18,19,32,33,34,36,37,39,
61,6^>74,76 и ь2 заменяются с индексом ”А".
10
За Диеты: 5,28,31А,45А,72/73 заменяются соответственно
на 5-1, 28-2, 3I-I, 4Я} 72-2 и 72-3.
4, Добавляются новые листы: 5-2, 28-1,31-2,31-3,45-2,72-1.
Л
5. Аннулируется лист 40.
КРАШЯ ШМТЖЮЖА ЖЖЕНИЙ И ДОПОЛНЕНИЙ
НА ЧЕРТЕЖАХ;
I.	Лист IA Статив кроссовый GKKM-69 заменяется на QKKM-75
2.	Лист 2А Статив кроссовый СККЙ-7Х заменяется на СЮШУ-75
Стативы дополнены панелжи с разрядниками.
3.	Лист ЗА Статив релейно-блочный СРЫСМ-18-69 заменяется
на (Л7ЕКМ-18-75, Заменены шины питаний,
4.	Лист 4А Статив релейный’(ЗШ-?! заменяется на СРКЙ-75
5.	Лист 5-1. На релейном стативе показаны варианты
установки коммутационных панелей и панелей с разрядниками.
Разрядники устанавливаются на панели в том случае,
когда их невозможно установить на поле.
6.	Лист 6Аа Конструкции кабельных шкафов ШКП-69 и ШКП-70.
7.	Лист 8А,9АД0А откорректированы.
8.	Лист IIA. Показаны новая шина питания и панель коммута-
о
ционная.
9.	Лист I4A. Стойка с сигнальной лампой и розеткой правая
и левая. На -измерительной панели ликвидирован откид-
ной столик и показана разметка с лицевой и монтажной сто-
роны на 8 монтажных мест.
10.	Лист I6A. На панелях с цредрхг^нителями и резисторами
показана разметка с лицевой и монтазкой стороны на,8
монтаннвх мест.э
II
«о
II.	Лист I8A. Изменена нумерация 'выводов измерительной
панели на 8 рельсовых цепей,
12.	Лист I9A. Показано новое размещение полки для нештеп-
сельных приборов.	•
13.	Листы 28-1, 28-2. Размещение стативов и кабельростов
ла постах ЭЦ типов 03-13, С3-13к 03-20, СЗ-20к,1 и 1к.
14.	Листы 31-2, 31-3. Размещение стативов и кабелъростцк
на постах ЭЦ типов Пп и'Шп.
15.	Лист 32А. На комплектации кроссового статива показаны
панели защиты /разрядники/.
16;	: Лист ЗЗА. Изменен порядок размещения рельсовых цепей .
на измерительной панели на 8 рельсовых цепей.
17,	Лист 34А. Добавлены коммутационные панели.
13.	Лист 36А. Приведена панель защиты жаа» /разрядники/
и коммутационные панели для наклейки на комплектации
кроссовых и релейных стативов.
19.	Лист 37А. Изменены шины питания и указаны черт .левой
стойки для торцевой лампы и розетки. ‘
20.	лист 39А. В спецификации введены на кроссовые и релей-
ные стативы - панель’ защиты на 29 разрядников; на релейно-
блочные и релейные - новая питающая шина; на релейно-
блочные т коммутационная панель; изменены индексы релей-
ных блоков исполнительной группы.
Едоки Ш-н MUCH - сняты сцфоизводства
Блоки ПС-НОМ и ПС-220М сохраняются.
Новая схема макета выключения стрелок из зависимости
приведена в методич.указаншк И-73-75.
12
Схема монтируется на релейном стативе и требует снеди-.
альной разделки кабельных жил стрелок на коммутацион-
ных панелях кроссовых стативов для подключения макета.
Лист 45-2 рис.1.
21.	Лист 45-1. Рис.4. Показан монтаж разрядников на
кроссовом стативе.
22.	Лист 45-2. Рис Л. Разделка кабельных жил стрелок .
на коммутационных панелях кроссового статива для под-
ключения макета, при выключении стрелки из. зависимости
по И-73-75. Рис.2. Монтаж приборов, установленных на
разных статдвах с дополнительной передачей на верхних
клеммах для группировки кабеля.
23.	Лист 6IA. Комплектация статива СРЗКГ4-74.
Дано указание об установке резисторов. Предохранители
устанавливаются на релейных стативах своего или сосед-
него ряда.
24.	Лист 62А. Нижние клеммы кроссовых стативов дополнены
двумя панелями с разрядниками.
25.	Лист 72-1. Полка на 3 релейных блока с шиной.
26.	Лист 72-2. Полка на 4 -п- -и-
27.	Лист 72-3. Полка на 6	-м-
28.	Лист 74А. Полка на 8 реле с шиной
29.	Лист 76А. Полка на 2Q предохранителей.-
Изменена компановка предохранителей по монтажным
группам.
30.	Лист 82А. Измерительная панель» Изменена нумерация
выводов.
