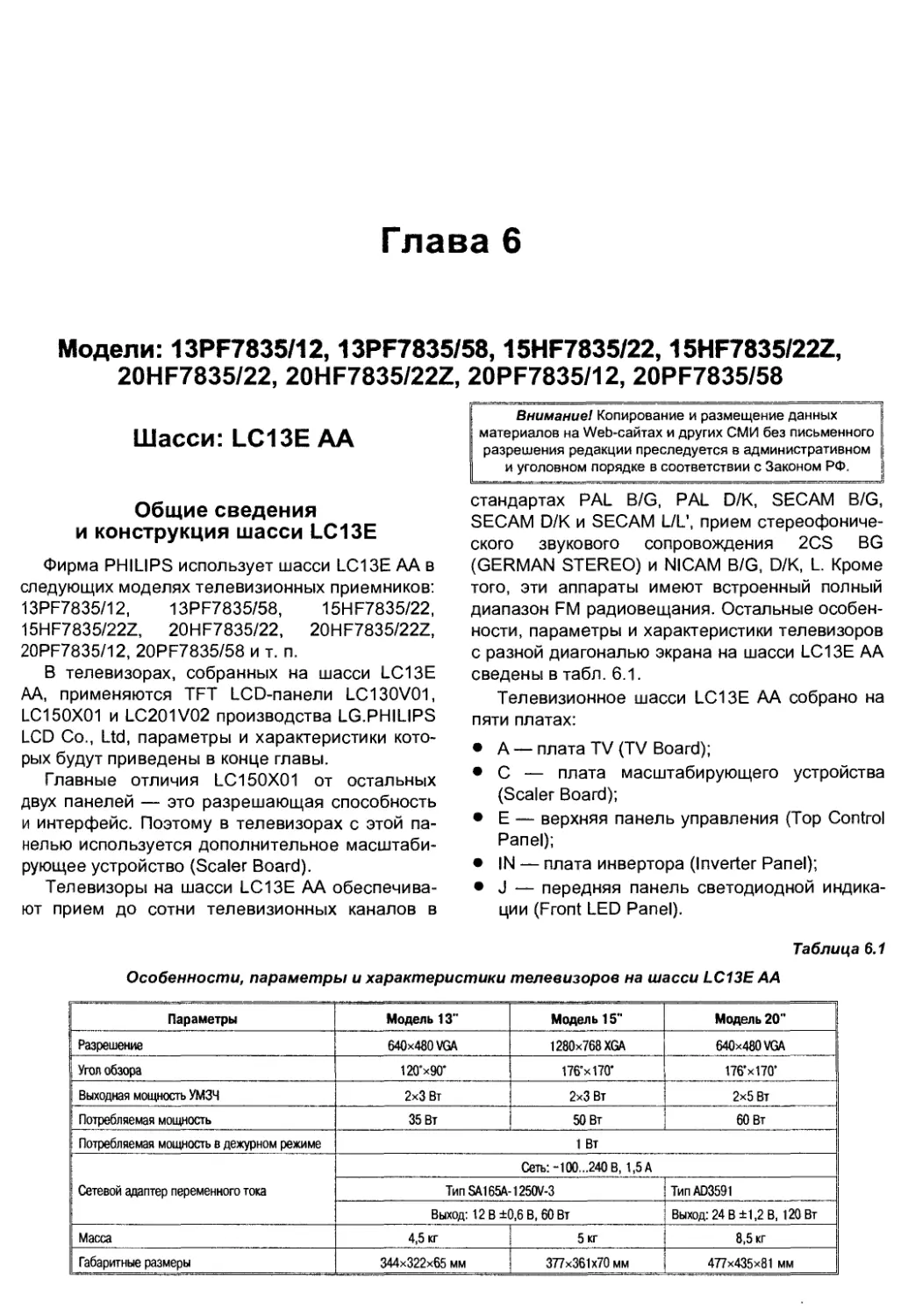

Глава 6
Модели: 13PF7835/12,13PF7835/58,15HF7835/22,15HF7835/22Z,
20HF7835/22, 20HF7835/22Z, 20PF7835/12, 20PF7835/58
Шасси: LC13E АА
Общие сведения
и конструкция шасси LC13E
Фирма PHILIPS использует шасси LC13E АА в
следующих моделях телевизионных приемников:
13PF7835/12, 13PF7835/58, 15HF7835/22,
15HF7835/22Z, 20HF7835/22, 20HF7835/22Z,
20PF7835/12, 20PF7835/58 и т. п.
В телевизорах, собранных на шасси LC13E
АА, применяются TFT LCD-панели LC130V01,
LC150X01 и LC201V02 производства LG.PHILIPS
LCD Со., Ltd, параметры и характеристики кото-
рых будут приведены в конце главы.
Главные отличия LC150X01 от остальных
двух панелей — это разрешающая способность
и интерфейс. Поэтому в телевизорах с этой па-
нелью используется дополнительное масштаби-
рующее устройство (Scaler Board).
Телевизоры на шасси LC13E АА обеспечива-
ют прием до сотни телевизионных каналов в
Внимание! Копирование и размещение данных
материалов на Web-сайтах и других СМИ без письменного
разрешения редакции преследуется в административном
I и уголовном порядке в соответствии с Законом РФ.
стандартах PAL B/G, PAL D/К, SECAM B/G,
SECAM D/К и SECAM L/L', прием стереофониче-
ского звукового сопровождения 2CS BG
(GERMAN STEREO) и NICAM B/G, D/К, L. Кроме
того, эти аппараты имеют встроенный полный
диапазон FM радиовещания. Остальные особен-
ности, параметры и характеристики телевизоров
с разной диагональю экрана на шасси LC13E АА
сведены в табл. 6.1.
Телевизионное шасси LC13E АА собрано на
пяти платах:
• А — плата TV (TV Board);
• С — плата масштабирующего устройства
(Scaler Board);
• Е — верхняя панель управления (Top Control
Panel);
• IN — плата инвертора (Inverter Panel);
• J — передняя панель светодиодной индика-
ции (Front LED Panel).
Таблица 6.1
Особенности, параметры и характеристики телевизоров на шасси LC13E АА
Параметры Модель 13" Модель 15" Модель 20"
Разрешение 640x480 VGA 1280x768 XGA 640x480 VGA
Угол обзора 120 x90- 176x170- 176-хПО-
Выходная мощность УМЗЧ 2x3 Вт 2x3 Вт 2x5 Вт
Потребляемая мощность 35 Вт 50 Вт 60 Вт
Потребляемая мощность в дежурном режиме 1 Вт
Сетевой адаптер переменного тока Сеть:-100...240 В, 1,5 А
Тип SA165A-1250V-3 ТипАО3591
Выход: 12 В ±0,6 В, 60 Вт Выход: 24 В ±1,2 В, 120 Вт
Масса 4,5 кг 5 кг 8,5 кг
Габаритные размеры 344x322x65 мм 377x361x70 мм 477x435x81 мм
Расположение этих плат на шасси LC13E АА
и схема соединений между ними изображены на
рис. 6.1.
Для обозначения позиционных номеров эле-
ментов фирма PHILIPS использует не привыч-
ные для нас буквы (С325, IC501 и т. п.), а четы-
рехзначные числа. Например: 7101, 2107 и т. д.
Подобные обозначения, с непривычки, крайне
затрудняют как чтение принципиальных схем,
так и поиск элементов на платах.
Рис. 6.1. Расположение плат телевизионного шасси LC13E АА фирмы PHILIPS и схема соединений между ними
Первая цифра слева (старший разряд четы-
рехзначного числа) обозначает тип элемента.
Хотя есть исключения, но, как правило, исполь-
зуется следующий код 1-й цифры:
• 1 — разъемы (соединители);
• 2 — конденсаторы;
• 3 — резисторы;
• 4 — перемычки (jampers);
• 5 — индуктивности, трансформаторы;
• 6 — диоды, диодные сборки, мосты, стабилит-
роны;
• 7 — транзисторы и микросхемы.
Следующая, вторая цифра — это функциона-
льный узел, к которому этот элемент относится.
Третья и четвертая цифры — это порядковый но-
мер элемента.
Узлы, обозначение которых начинается с од-
них и тех же букв, находятся на одной и той же
плате. Неразрывные соединения между ними
изображены как утолщенные линии. Входящие и
выходящие из этих линий более тонкие линии
имеют смысловые сокращенные обозначения
сигналов (например, AGC), а также указатели на-
правления в виде стрелок и обозначения узлов,
показывающих, куда или откуда приходит этот
провод.
Плата A (TV Board) условно разделена на 11
узлов:
• А1 — узел процессора управления и телетек-
ста (U_CONT);
• А2 — узел памяти для 100-страничного теле-
текста (MEMORY FOR 100-PG TELETEXT);
• АЗ — узел тюнера (TUNER FUNCTION);
• А4 — узел УПЧИ, синхронизации и цветности
(IF-VIDEO -SYNC-CHROMA);
• А5 — узел фильтра ПАВ, выбора внешнего
видеосигнала, повышения качества изобра-
жения и генератора сигнала C-SYNC (SAW
FILTER, EXT. VIDEO SELECT, HISTROGRAM
& C-SYNC GEN);
• A6 — узел гребенчатого фильтра (ANALOG
COMB FILTER);
• A7 — узел задержки сигнала звука (AUDIO
DELAY LINE);
• A8 — узел процессора звука (AUDIO
PROCESSING);
• A9 —узел УМЗЧ (AUDIO AMPLIFIER);
• АЮ — узел питания платы A (LOCAL
SUPPLY);
• А11—узел (SCART IO).
Получить общее представление о плате А и
проследить прохождение сигналов через эту
плату можно по блок-схемам, приведенным на
рис. 6.2 и 6.3.
Плата С условно разделена на пять узлов:
• С1 — узел питания (POWER);
• С2 — узел входов-выходов и интерфейса (I/O
& INTERFACE);
• СЗ — узел видеодекодера (VIDEO
DECODER);
• С4 — узел выходного интерфейса LVDS
(OUTPUT [LVDS]);
• С5 — узел конвертора форматов (VIDEO
CONVERTER).
Получить общее представление о плате С и
проследить прохождение сигналов через нее
можно по блок-схеме, приведенной на рис. 6.4.
На плате Е (верхней панели управления) рас-
пложено только пять кнопок локальной клавиату-
ры с элементами обвязки (рис. 6.18).
На плате IN (плате инвертора) расположена
схема питания и управления включением ламп
подсветки. Для разных панелей схемные реше-
ния инвертора разные. Причем, в телевизорах с
диагональю 15 и 20 дюймов эта плата условно
разделена на два узла IN1 и IN2. Получить об-
щее представление о плате IN для телевизора с
диагональю экрана 13 дюймов можно по рис. 6.5.
На плате J (передней панели светодиодной
индикации) расположены светодиоды индикации
режимов со схемой управления, ИК приемник ди-
станционного управления, а в некоторых моде-
лях на этой плате установлен датчик освещенно-
сти и усилитель сигнала этого датчика.
Цепи питания узлов телевизионного шасси
LC1 ЗЕ АА можно проследить по рис. 6.6.
В телевизорах на шасси LC13E АА использу-
ется процессор управления 7064 типа SAA5667,
который обменивается информацией и управля-
ет другими микросхемами с помощью трех двух-
проводных шин PC.
Проследить цепи шин FC всего шасси можно
по рис. 6.7.
Принципиальная схема и работа
телевизионного шасси LC13E АА
Узел тюнера АЗ
Полезный сигнал, принятый антенной, преоб-
разуется в сигналы ПЧ изображения и звука в
тюнере с синтезатором частоты 1100 типа
UR1316 (см. рис. 6.8).
Управление тюнером осуществляется по ши-
не 12С процессором 7064 (узел А1). Выв. 4 тюне-
ра — это линия тактовых импульсов (SCL) шины
|2С, а выв. 5 — линия данных (SDA).
Напряжение питания 5,3 В поступает на
выв. 3, 6 и 7 тюнера. Для питания варикапов
(выв. 9) используется повышенное напряжение,
которое формируется DC/DC-преобразователем,
состоящим из генератора на транзисторе 7120,
со
Рис. 6.2. Блок-схема тюнера и ПЧ видео
Block Diagram (Tuner-IF-VIdeo)
Шасси: LC1 ЗЕ АА
А1
CONTROLS
(U-CONT)
А2
MEMORY
(NOT FOR NTSC 4 LA TAM)
Рис. 6.3. Блок-схема управления ТВ
выпрямителя с удвоением напряжения на дио-
дах 6120 и стабилитрона 6101.
Тюнер имеет расширенный диапазон FM-pa-
диовещания, сигнал ПЧ (SIF-FM) которого с
выв. 10 через УПЧ на транзисторах 7131 и 7130
поступает на узел процессора звука (А8).
С выв. 11 тюнера сигнал ПЧ (IF-TER) поступает
на полосовые фильтры на поверхностных акус-
тических волнах (ПАВ) в узел А5 (см. рис. 6.9).
Фильтр ПАВ узла А5
В телевизорах, которые производятся для Ев-
ропы, установлено два фильтра ПАВ: 1452 на
входе УПЧИ и 1454 на входе УПЧЗ квазипарал-
лельного канала звука (QSS). Транзисторный
ключ 7452 обеспечивает коммутацию стандар-
тов. Он закрыт в режимах DK и BG.
Симметричные сигналы ПЧ с фильтров ПАВ
поступают на УПЧИ (VIF1, VIF2) и УПЧЗ (SIF1,
SIF2) в узел А4 (см. рис. 6.2 и 6.10).
Узел А4 (IF-VIDEO — SYNC-CHROMA)
Узел УПЧИ, синхронизации и цветности А4
шасси LC13E АА собран на микросхеме 7301 ти-
па TDA8885. Эту микросхему можно встретить в
ряде телевизоров на основе ЭЛТ, например, в
телевизионном шасси 11АКЗЗ.
На принципиальной схеме узла А4 (рис. 6.10)
микросхема 7301 условно разделена на три час-
ти (секции):
Block Diagram (Scaler Board)
Рис. 6.4. Блок-схема платы С
то LCD BACK-
LIGHT CONN
ТО LCD BACK-
LIGHT CONN.
Рис. 6.5. Блок-схема платы инвертора
• 7301-А — радиоканал и канал звука
(IF-VIDEO);
• 7301-В — каналы цветности и яркости с мат-
рицами и усилителями RGB (CHROMA);
• 7301-С — процессор развертки или синхро-
процессор (SYNC).
Радиоканал и канал звука, секция 7301-А
(IF-VIDEO) микросхемы TDA8885
Симметричный сигнал ПЧ изображения с фи-
льтра ПАВ поступает на дифференциальный
вход УПЧИ БИС 7301-А (выв. 1 и 2), где он усили-
вается и детектируется. 2301 и 3303 — элементы
внешнего фильтра ФАПЧ видеодетектора.
Управляющее напряжение АРУ выводится из
БИС 7301-А на тюнер через выв. 7 и фильтр
(2302, 3302, 3305). После детектирования и уси-
ления ПЦТС выводится из секции 7301-А микро-
схемы через выв. 16 и эмиттерный повторитель
(ЭП) на транзисторе 7302.
Секция 7301-А содержит также квазипаралле-
льный канал звука (QSS), на дифференциаль-
ный вход которого (выв. 8 и 9) поступает сигнал
ПЧЗ от фильтра ПАВ 1454. Канал звука имеет
собственную схему АРУ, конденсатор фильтра
которой подключен к выв. 10. Сигнал ПЧ звука
(SIF-TV) со стереосоставляющими с выхода ка-
нала QSS (выв. 11) через ЭП (7303) снимается
на узел процессора звука А8. В режиме моно, а
также при работе в стандарте L/L', НЧ сигнал зву-
ка, обозначенный на схеме как PIP-AUDIO, будет
сниматься на процессор звука с выв. 27 секции
7301-А.
Синхропроцессор, секция 7301-С (SYNC)
микросхемы TDA8885
Синхропроцессор этой микросхемы обеспечи-
вает генерацию, формирование и синхрониза-
цию строчных и кадровых запускающих импуль-
сов, а также формирование стробирующих импу-
льсов. Для синхронизации строк и кадров син-
хропроцессор выделяет синхросмесь из ПЦТС,
который поступает на него внутри микросхемы с
предварительного усилителя. Строчная синхро-
низация секции 7301-С микросхемы TDA8885
имеет две петли схемы АПЧФ. Фильтр АПЧФ1
(3317, 2317, 2318) подключен к выв. 59, а конден-
сатор фильтра АПЧФ2 2320 — к выв. 58. При
стандартном включении через выв. 63 и 64 этой
микросхемы должны выводиться противофазные
кадровые пилообразные импульсы, конденсатор
ГПН должен быть подключен к выв. 4 7301-С, а
токозадающий линеаризующий резистор — к
выв. 5. В этом шасси кадровый импульс должен
иметь прямоугольную форму, поэтому вместо
конденсатора ГПН к выв. 4 подключен резистор
3329. Кадровые импульсы отрицательной поляр-
ности (V-SYNC) снимаются с выв. 64 и поступают
на узел А1, а положительные строчные импуль-
сы (LINEDRIVE1) с выв. 56 микросхемы 7301-С
поступают на узел А5. Для «нейтрализации»
схем EW-коррекции и защиты микросхемы к
выв. 63 подключен резистор 3322, а к выв. 3 —
делитель напряжения на резисторах 3318 и
3319, заблокированный конденсатором 2319.
Рис. 6.6. Цепи питания узлов телевизионного шасси LC13E АА
Powerlines Overview
102 Шасси: LC1 ЗЕ АА
Рис. 6.7. Цепи управляющих шин 12С телевизионного шасси LC13E АА
Электронный коммутатор внешних
видеовходов (EXT. VIDEO SELECT) узла А5
Коммутатор собран на микросхеме 7401
(рис. 6.9) типа 74НС4053 и эмиттерных повтори-
телях на транзисторах 6412, 6415. На электрон-
ный коммутатор приходит пять сигналов с вход-
ных разъемов узла А11 (SCART Ю):
Y-CVBS-SC2_AV2-IN, CVBS-SC1_AV1-IN,
Y-CVBS-FRONT-IN, C-FRONT-IN и
C-SC2_SVHS-IN. Эти сигналы переключаются на
входы гребенчатого фильтра Аб и внутреннего
коммутатора видеосигналов микросхемы
TDA8885 (узел А4). После коммутации для ПЦТС
на схеме используется обозначение
MAIN-CVBS-EXT-IN, а для сигнала цветности —
MAIN-C-EXT-IN. Сигналы переключения
SEL-MAIN-FRNT-RR и SEL-MAIN-FRNT-RR по-
ступают на выв. 10, 11 и 9 микросхемы 7401 с
выв. 4 и 55 микроконтроллера (МК) 7064 узла А1.
Узел гребенчатого фильтра Аб (ANALOG
COMB FILTER)
Узел гребенчатого фильтра Аб (ANALOG
COMB FILTER) (рис. 6.11) обеспечивает разде-
ление ПЦТС на сигналы яркости и цветности.
ПЦТС для узла Аб снимается с выхода коммута-
тора микросхемы 7301-В (выв. 54, см. рис. 6.10).
Выделенный фильтром яркостной сигнал воз-
вращается в микросхему 7301-В на выв. 21, а
сигнал цветности — на выв. 20.
Основой узла Аб является специализирован-
ная микросхема 7405 типа TDA9181.
Назначение выводов этой микросхемы приве-
дено в табл. 6.2.
Узел гребенчатого фильтра содержит также
два эмиттерных повторителя: 7427 используется
в цепи подачи ПЦТС на выв. 12, а 7428 — в цепи
подачи опорного сигнала поднесущей цветности
на выв. 9 7405.
Таблица 6.2. Назначение выводов микросхемы 7405 TDA9181
№ выв. Обозначение Назначение
1 CIN Вход сигнала цветности
2 INPSEL Вход управления переключением входов
3 Y|CVBS2 Вход ПЦТС или сигнала яркости 2
4 DGND Корпус цифровой части
5 VDD Напряжение питания цифровой части
6 VCC Напряжение питания аналоговой части
7 SC Вход стробирующего импульса (sandcastle)
8 FSCSEL Вход выбора поднесущей цветности
9 FSC Вход опорного сигнала поднесущей цветности
10 SYS2 Вход выбора стандарта 2
11 SYS1 ' Вход выбора стандарта 1
12 Y|CVBS1 Вход ПЦТС или сигнала яркости 2
13 AGND Корпус аналоговой части
14 Y|CVBSOUT Выход сигнала яркости или ПЦТС
15 OUTSEL Вход управления переключением выходных сигналов
16 COUT Выход сигнала цветности
У этой микросхемы используется только один
вход ПЦТС — выв. 12, другой вход (выв. 13) не
подключен, а вход сигнала цветности (выв. 1) за-
землен конденсатором 2429. На вход управле-
ния переключением входов (выв. 2) подан уро-
вень лог. «О». На вход управления переключени-
ем выходных сигналов OUTSEL (выв. 15) посту-
пает сигнал с выв. 22 микросхемы 7301-В (А4).
В зависимости от системы ТВ параметры гре-
бенчатого фильтра изменяются логическими
уровнями на выв. 10 и 11 микросхемы 7405
TDA9181 (см. табл. 6.3), которые поступают туда
с МК (узел А1).
Таблица 6.3
Выбор системы ТВ для микросхемы
гребенчатого фильтра TDA9181
Выводы Система ТВ
11 (SYS1) 10 (SYS2)
Уровни управляющих напряжений Низкий Низкий PALM
Низкий Высокий PAL В, G, К, D, I
Высокий Низкий NTSCM
Высокий Высокий PALN
Сигнал яркости поступает на узел А4 с
выв. 14 микросхемы 7405, а сигнал цветности —
с выв. 16 этой же микросхемы.
Каналы цветности и яркости с матрицами
и усилителями RGB, секция 7301-В
(CHROMA) микросхемы TDA8885 (узел А4)
Вернемся опять к схеме узла А4 (рис. 6.10).
На входе секции 7301-В микросхемы TDA8885
(см. табл. 6.4) стоит коммутатор видеовходов,
который имеет четыре входа и два выхода для
внешних сигналов.
При работе в режиме телевизора ПЦТС с вхо-
да CVBSINT (выв. 24) через внутренний коммута-
тор поступает на входы канала яркости и декоде-
ра цветности в составе 7301-В. Точно так же ком-
мутируются внешние ПЦТС с остальных входов.
Только в режиме AV3 разделенные гребенчатым
фильтром Аб сигналы яркости и цветности комму-
тируются в соответствующие каналы с выв. 21
(Y3) и 20 (СЗ). С выв. 49 7301-В снимается опор-
ный сигнал поднесущей цветности COMB-ON. На-
личие этого сигнала обеспечивает включение гре-
бенчатого фильтра, а отсутствие — выключение.
Для синхронизации работы мультистандарт-
ного декодера цветности и всей микросхемы
7301 используется генератор с внешним кварце-
вым резонатором 1330 (12 МГц), подключенным
к выв. 51 и 52.
Полученные в результате декодирования цве-
торазностные сигналы красного V и синего U
вместе с сигналом яркости Y поступают на ком-
мутатор, на который через выв. 41, 42 и 43
7301-В приходят также сигналы R-SC1_V-IN,
B-SC1-INJJ-IN и G-SC1-IN_Y-IN от разъема
SCART. Сигналы с разъема SCART включаются
высоким уровнем (1...3 В) сигнала FBL-SC1-IN,
поступающим на выв. 44 7301-В от внешнего
устройства через контакт 16 разъема SCART.
Затем сигналы YUV поступают на RGB-матри-
цу, где из них формируются RGB-сигналы и при-
мешиваются RGB-сигналы графики (OSD) и те-
летекста. Выв. 35 7301-В — это вход R|1, 36 —
Таблица 6.4
Назначение внешних входов и выходов коммутатора видеовходов секции 7301-В микросхемы TDA8885
№ вывода Обозначение Наименование Адрес
20 СЗ Вход сигнала цветности от гребенчатого фильтра Аб Сигнал C-IN от выв. 16 7402 (Аб)
21 CVBS|Y3 Вход (3) сигнала яркости от гребенчатого фильтра Аб Сигнал Y-IN от выв. 14 7402 (Аб)
24 CVBSINT Вход внутреннего ПЦТС (ТВ) ПЦТС от ЭП 7302
26 CVBS20UT Выход (2) ПЦТС ПЦТС на вход ЭП 7330
29 CVBS|Y2 Вход (2) внешнего ПЦТС или сигнала яркости S-VIDEO ПЦТС от ЭП 7142 (А5)
54 CVBS10UT Выход (1) ПЦТС на гребенчатый фильтр (Аб) ПЦТС на вход ЭП 7427 (А)
вход G|1, 37 — вход В| 1, а 38 — вход бланкирую-
щего сигнала В1_|1. В микросхеме TDA8885 про-
изводятся операции «расширения» черного и бе-
лого для улучшения качества изображения. На-
копительный конденсатор схемы расширения бе-
лого 2339 подключен к выв. 19 7301-В.
После усиления RGB-сигналы выводятся из
микросхемы 7301-В через выв. 33, 32, 31 и через
эмиттерные повторители 7350, 7353, 7356 вво-
дятся в узел А1 (см. рис. 16), а затем через разъ-
ем 1010 (контакты 1, 3, 5) они поступают на узел
С2 (см. рис. 6.20).
HISTROGRAM-корректор сигналов
цветности и яркости, узел А5
HISTROGRAM-корректор (процессор) собран
на микросхеме 7403 типа TDA9171 (см. рис. 6.9).
Он обрабатывает сигналы YUV, которые снима-
ются на его входы с выв. 40 (сигнал Y-MAIN),
выв. 45 (сигнал U-MAIN) и выв. 46 (сигнал
V-MAIN) секции 7301-В узла А4 (рис. 6.10). После
обработки эти сигналы заводятся в эту же микро-
схему через выв. 39 (сигнал Y-HISTROGRAM),
выв. 47 (сигнал U-HISTROGRAM) и выв. 48 (сиг-
нал V-HISTROGRAM). Назначение выводов мик-
росхемы 7403 TDA9171 приведено в табл. 6.5.
Для улучшения качества изображения микро-
схема 7403 TDA9171 (рис. 6.9) осуществляет не-
линейную 5-сегментную гистограммную коррек-
цию сигналов YUV и «расширение» синего. Для
каждого из 5-ти сегментов гистограммы исполь-
зуется свой запоминающий конденсатор (2475,
..., 2478) и общий конденсатор 2473, задающий
постоянную времени гистограммной модифика-
ции сигналов. Для включения HISTROGRAM-кор-
ректора на выв. 1, 4 и 20 микросхемы 7403 дол-
жен быть низкий потенциал, который создается
технологическими перемычками (SMD-резисто-
Таблица 6.5. Назначение выводов микросхемы 7403 типа TDA9171
№ выв. Обозначение Назначение
1 BLG Вход изменения расширения синего
2 UIN Вход цветоразностного сигнала синего (U)
3 VIN Вход цветоразностного сигнала красного (V)
4 NIC Вход управления коэффициентом нелинейного усиления
5 SC Вход стробирующего импульса
6 AMPSEL Вход выбора амплитуды
7 YIN Вход яркостного сигнала
8 TAUHM Конденсатор постоянной времени гистограммного преобразования
9 HM1 Запоминающий конденсатор первого сегмента гистограммы
10 HM2 Запоминающий конденсатор второго сегмента гистограммы
11 HM3 Запоминающий конденсатор третьего сегмента гистограммы
12 HM4 Запоминающий конденсатор четвертого сегмента гистограммы
I 13 HM5 Запоминающий конденсатор пятого сегмента гистограммы
14 YOUT Выход яркостного сигнала
15 VEE Корпус
16 VCC Напряжение питания 8 В
17 Vref Выход опорного напряжения 5 В
18 VOUT Выход цветоразностного сигнала красного (V)
19 UOUT Выход цветоразностного сигнала синего (U)
20 BLM Вход уровня активации расширения синего
О
о>
Рис. 6.8. Принципиальная схема узла АЗ
Item» ^Europe -/12 & -/5в| £ z I se 0> i Comoonent tvoe
1100 V V TUNER UR1316/AIH-3
1100 V V TUNER UR1336/A FSH-3
2108 V — ELCAP 6V3S 470UPM20COLA
2108 V V Y ELCAP 25V S 100UPM20COLA
2109 V V FILCER 39MHZ75 MKTGA- BSA
3102 V — V RSTSM 0603 10KPM5 COL
3102 V V — RSTSM 0603 JUMP. OROSCOl
3103 Y V RSTSM0603 1K5PM5COL
ЗЮЗ V V RSTSM 0603 2K2PM5COL
3136 V V RSTSM 0603 IOORPM5COL
6102 V — V DIO SIG SM BAS316 (COL)R
ТТГОГ
PAL/SECAM UR1316
NTSC/LATAM UR1336
(NA used 6148)
С Г 6101
L *BZX384-C33
♦5V4
COMPAIR
SDA-0
StF-FM
«--------
(PENDING FOR 12NC)
# LOCALUB_________
|1 1V7
5122
12u
Шасси: LC13EAA
W+8V3
+8V3
+8V3
EXT. VIDEO SELECT
C-SYNC GENERATOR
+5V4
C-SC2_SVHS-IN
2404 22n
Alf'FR0NT‘IN
2408 22n
0V6
+8V3
2391
0V5
3390
330p
399’
380’
247lJ_ 2472
_4456_
_4457_
_4458_B
_4459_
2417
10u 16V
3391
10K
3381
5K6
3380
22K
7390
BC847CW
7401
74НС405Э
SWITCH
3417
10A
3404 OR
Wv—
3405 OR
3470 I OK
6380
BAS316
2380
-T-470p
2390 4K7
-Г- 2n2
Y^VBS-FRONT-IN 3403 QR 2403 1u0
6390
L * BAS316
*11 5V3
-i- 1u0
ttlO 5V3
VEE GND
401
4451
4452
4453
4454
□OUT
VIN
^7
>15K
| F476 1
6u6
4480
GND
VIDEO & QSS IF
'470'
'451
3416
10R
5454
RES
3457
27K
7452
BC647BW
3416
1K0
2481
100n-
7403
TDA9171
3471 220K
ЮК
7380
BC847CW
CVBS-SC1.AV1-IN QR 24O1 lu(J
Рис. 6.9. Принципиальная схема узла А5
Y-CVBS-SC2_AV2-IN I
3402 0R-=r 2402 1u0
Wv—j----------II--
^EL-MAIN- FRNT-RR
^EL-MAIN-R1R2
425"
5451
6u8
± 2408
100n
2452 _ _
10n -Г
_44&5_
2407
100n
ISWI
GND
3459
22K
7451
EUROPE &AP
PAL-MUTLI
ONLY
3V6
7412-B
BC847BS
1452
OFWK9656L
40M4
1453
OFWK9656L
40M4
1454
OFWK9656L
40M4
3394
27K
0V5
3387
10K
7383
BC847CW
HISTOGRAM PROCESSING
.2470,
YIN
SC,
AMPSEL
TAUHM
SATURATION
COMPENSATION
)NPUTp^L
AMP
NON-UNEAP
AMPLIFIER
TIMING
AND
CTRL
HISTOGRAM
MEASUREMENT
HISTOGRAM
PROCESSOR
SUPPLY
AND
BIASING
MAIN-C-EXT-IN
MAIN-CVBS-EXT-IN
H-SYNC
+5V4
+5V4
+5V4
2381
3382
Y-MAIN
V-MAIN
VOUT
YOUT
BCB47CW J5V3
SANDCASTLE1
BC847BW
VIF2
VIF1
VSIF1
VSIF2
7384
ВС847С1Л
7381
BC847CW
8472 £
BAS318
Модели: 13PF7835/12, 13PF7835/58, 15HF7835/22, 15HF7835/22Z, 20HF7835/22 и др. 107
2V3
+5V4
__ 2382
-T- 220n
7385
BC847CW
3386
560R
LINEDRIVE1
_447_0_
U-MAIN
□-HISTOGRAM
_447_1
4472
2482
lOOp
V-HISTOGRAM
Y-HISTOGRAM
471
SC
'3485
. 10K
+6V3A
PLLIF
IFIN1
VIF2
AGC
RES
3305
J-2302
T22n
IFIN2
RAL / SECAM
NAFTA
АР-NTSC / LATAM
TDA8885
TDA8887
TDA8889
+8V3A
+8 УЗА
7V8
Ггз~
VP1
"loon
2304
3309
10R
*3304
SCART 100R
CINCH AF 220R
IF AMPLIFIER
PLL VIDEO DEMOD
AFC
AGCOUT I
—^^^-4 AGC
SWITCHABLE
SOUND TRAPS
MHZ
VIDEO
AMPLIFIER
MUTE
IFVO
VIDEO|SIF
_Ь 3310 4г
BC847BVV
7V8
2V9
12
— NC‘
3311*
1K0*
100R 2V9
\ 2314 __
I 1u0 T
S2V2
59
3V9
AGC + NARROW ___
BAND AUDIO FM
PLL DEMODULATOR__
DE-EMPHASIS
3317
15К
2316 . .
4n7 -Г
•4 2317 2И2
luO 50V
10u 16V
_4320_
4323
3323~"a77^f
SC
SYNC
SEPARATOR
vco
CONTROL
HORIZONTAL
OUTPUT
108 Шасси: LC13EAA
+3V5
H-DHIVE
5303
6u8
+8V3
UNEDRIVE1
VERTICAL
SYNC
SEPARATOR
Рис. 6.10. Принципиальная схема узла А4
OUTPUT
DR*
IFVOfAUDOUT
+8V3A J_
DR-
EW-DRWE
j NAFTA ONLY |
bA11
A5 VSIF1
8V
A5 VSIF2
^3V2
2V7
,3315
,470R
3313
10R
(SCART)
CVBS_TER_DUT
2315
-r 1uC
ММ A A OgSEL>
♦3V5
R-DRIVE
EU ONLY
PIP-AUDIO
G-DRIVE
-L B-DRIVE
BCB47BW
.Y-HISTOGRAM
1V6
R-SC1_V-IN
820p
G-SC1-IN_Y-IN
22n
B-SC1-IN_U-IN
U-MAIN
V-MAIN
NAFTA ONLY |
2339
100n
3352
150R
3319
10K
2311
22On
(SCART)
FBL-SC1-IN
FBL-TXT-OSD
B-IXI-USD<
—H-ixi-usiK
V-HIS IUUHAM<"
_ .2309 .
-Г 220n I ioor;
F338.
F337,
CL 36532073_001.eps
021203 1 Г
4u7 35V
2307
-r 4n7
2351 - -
1u0 -r
GVBS-SC2_MON-OUT 1346 J-
CVBSOUTA
।___IEU ONLY)
3348
10R
7301-B
3346"
1K0'
MAIN-CVBS-EXT-IN 234g
2346 ii 1u0
2347 и 10л
CLOCK12MHZ ,_AQ
-----Wv5^-
v VV1OOR
COMB-ON
2346
lOn
7330
BC847BW
2V6
3347
100R
2V8
CVBS2OUT
Fl51 2V5 54
IF350I Od
ЭУ824
F^9 3V4 29
3V621
1330
CVBS1OUT
CVBSINT
CVBS|Y2
CVBS|Y3
1V420
2344
33p-r-
HC-49/U
12MHZ
VOLUME
CONTROL
VERTICAL
OUTPUT
E/W
OUTPUT
7303 2V
BC847BW
SW OUT
• 3318
27K
2350
1u0 -r
7350
BC847BW.
J_ BC847BW.
IIC BUS
CONTROL
S -1-2331
3V3j
3355
150R
CVBS
SWITCH
VIDEO
I DENT
LUM-
DELAY
PEAKING
CORING
CHROMA
BAND-
PASS
+TRAP
PAL / NTSC/
SECAM
DEMODULATOR
BASE
BAND
DELAY
LINE
RGB-2
INPUT
CD
MATRIX
RGB/YUV
MATRIX
SATURATION
CONTROL
RGB
MATRIX
WHITE/
BLACK
STRETCH
RGB1
INPUT
TINT
R
3V3 R
RGB
OUTPUT
3V3 G
3V3
CATHODE
CALIBRATION
2338
555Г
IOOR 2338
IOOR
Рис. 6.11. Принципиальная схема узла гребенчатого фильтра Аб
ры 0 Ом) или транзисторным ключом 7473 (через
разделительные диоды 6470, 6471, 6472).
HISTROGRAM-корректор устанавливается не
на все телевизоры (опция), поэтому при отсутст-
вии микросхемы 7403 TDA9171 и элементов ее
обвязки вместо них устанавливаются перемычки
4470, 4471 и 4472.
Узел процессора звука А8 (AUDIO
PROCESSING)
Принципиальная схема этого узла показана
на рис. 6.12.
Основой узла А8 телевизоров на шасси
LC13E служит популярная микросхема
MSP3410G (7620) фирмы Micronas. В позиции
7620 может устанавливаться микросхема
MSP3411G. Она отличается от MSP3410G толь-
ко наличием функции Virtual Dolby. Управление
БИС 7620 осуществляется процессором управ-
ления по шине 12С.
Сигнал второй ПЧ звука (SIF) с узла А4 посту-
пает на выв. 50, а сигнал ПЧ радиовещательного
FM-диапазона (SIF-FM) — на выв. 52 7620. На
НЧ входы этой микросхемы поступают следую-
щие НЧ сигналы звукового сопровождения:
• монофонический сигнал звука (PIP-AUDIO) с
выв. 27 7301-А — на выв. 47 (MONO-IN);
• сигнал левого канала с контакта 6 разъема
SCART1 — на выв. 44 (SC1-L-IN);
• сигнал правого канала с контакта 2 разъема
SCART1 — на выв. 45 (SC1-R-IN);
• сигнал левого канала с разъемов типа «тюль-
пан», расположенных на левом боку корпуса
телевизора, — на выв. 41 (SC2-L-IN);
• сигнал правого канала с разъемов типа «тю-
льпан», расположенных там же, — на выв. 42
(SC2-R-IN);
• сигнал левого канала (FRONT-IN-L) с разъе-
мов типа «тюльпан», расположенных на пе-
редней панели, — на выв. 38 (SC3-L-IN);
• сигнал правого канала (FRONT-IN-R) с разъе-
мов типа «тюльпан», расположенных там
же, — на выв. 39 (SC3-R-IN).
Шасси: LC13E
3620 100R
SlbFM ।
SCL-0
SDA-0
3691
330R
I2CCL
I2C-DA
ANA4N2+
4620 Zl.
±2684
1т1п0
* 7620
MSP3410G
3626 RES
a
S
i
8 d* 8
Г §
8 I
tt
| ADR interface |_
3
§
Й
fF622i
A4SIF-TV ’
~| I2SJ3ATA_OUT
I2S_DATAJN
5650,
, F650
,1u0
-^+8V3
+5V4A
I2S_CLOCK
+5V4
- -OOOU jPJOOU
ABAS316>22K
F655
RESETQ
±2654 +L 2655
»10u 16V
-Т-22ОП
AUDtO-R
D/A
AUOIO-L
D/A
VREFTOP
AGNDC
32 100Л
CAPL-M
D/A
3551 I00R
3652 100R
D/A
D/A
SCI-OLTT-g
D/A
3V8
Г
3V8
SCART 1
3V8
SC2-OUTfr .
3V8
IQOn
2662..
1n0 -r
±2651
-r 1n0
4650
RES
4651
2670 1u0
—II—
2671 1u0
SCART2
SC2-OUT-g _
14 3V8
3V8
R-SC2-OUT
*1O5V3
3V8 1
i/EE GND
DSX840
I8M432
2683 J-
100л T
Puc. 6.12. Принципиальная схема узла процессора звука А8
lOu 16V
FM1
FM2
S1...4
I2SL/R I2SUR
LOUDSPEAKER R -
DACAjft
DEMODULATOR'
NICAM A
NIC AM В
LOUDSPEAKER
__________DACMj^
ANA4N1-
LOUDSPEAKER L
L-SC2_AV2-IN
L-FRONT-IN
52
0V
___________ J621
2e2.bLfiESlT 5ft
”__________1V5
RES r
3V8 47
3V6 45
1 3V8 42
т-4л7 т-4л7
2637
3V8 39
3636 1K0
2636
3V8 35
-r-4n7 -r-4n7
3V8 41
ANA-IN-
A4 PIP-AUOIO 3640 1K0
—>—-------VW—
R-SC1_AV1-IN
>___ЗбЗЗ^дд^ао
A11 L-SC1JW14N
R-SC2_AV2-IN __
H 3638 1K0
» > Wn
ц 3638 1K0
R-FRONT4N_________
1 3637 1K0
A1PC-HDAUCHO-R 3646 1K0
-----------------AW-
твЗё"
kF646 ”46 AW
|----Ww—
AUD_SW
_ _2639. _2637._
2690 м 1uO
100mV/dNAC
Spe/dN
MONO
MONO4N
SC1-IN-R
SC1-IN-L
SCART 1
SCART2
SC3-IN-R
SC3-IN-L
SCART 3
26afl||iuQ
SC4-IN-R
SC4-IN-L
SCART4
2677,
2678
-r-4n7 -т-4л7
MSP-3410G
MSP-3420G
MSP-3411G
MSP342IG
| IDENT
A/D
A/D
NC
NC
★ DIVERSITY FOR SOUND Ю 7620
NICAM VERSION W/O VIRTUAL DOLBY
NTSC VERSION W/O VIRTUAL DOLBY
NICAM VERSION WITH VIRTUAL DOLBY
NTSC VERSION WITH VIRTUAL DOLBY
IDENT
SCART-L
SCART-R
2688
DSP
OUT_MUTE
HEADPHONE R
HEADPHONE L
R-SC 1_AV-OUT 1
SCART-R
SCART-L
SCART Switching FecUfties
S
2 « S <a -
M I ! ! i I i i
Я
aJ_a i? i is 2J_
+5V4A
2656
-r 1n0
HEADPHONE
______ DAC^,
470p
J. 2651
-Г 100л
L-SCIAVOUT ди
I FOR SCART ONLY
PDTC124ET
L-SC2-OUT
3V8 2
3V8
7678 1
PDTC124ET
10QR SEL-MAIN-R1R2
7679
PDTC124ET
Все перечисленные выше разъемы входят в
состав узла входов-выходов SCART А11 (SCART
IO), схема которого представлена на рис. 6.13.
Все НЧ сигналы, поступившие на процессор
звука 7620, попадают на коммутатор входов, а за-
тем оцифровываются. Оцифровываются также
сигналы ПЧ, а затем демодулируются и обраба-
тываются в соответствии с выбранным алгорит-
мом. После ЦАП и регуляторов громкости сигна-
лы выводятся из процессора через выв. 20 и 21 на
двухканальный УМЗЧ (узел А9). Нерегулируемые
звуковые сигналы через выв. 25, 26 и 28, 29 7620
поступают на выходные разъемы в узел А11.
Узел задержки сигнала звука А7 (AUDIO
DELAY LINE)
LCD-телевизоры с цифровой обработкой сиг-
налов изображения и конвертированием форма-
тов, из-за сложности обработки, имеют один спе-
цифический недостаток — это задержка сигна-
лов изображения (видеосигналов) относительно
сигналов звука. В шасси LC13E задержка сигна-
лов изображения относительно сигналов звуко-
вого сопровождения составляет 80 мс. Это не-
значительно проявляется на крупных планах в
виде небольшого отставания артикуляции гово-
рящего от самой речи. Для устранения этого не-
достатка следует производить так называемую
«синхронизацию губ» («lip sync»), т. е. задержку
сигнала звука на те же 80 мс. «Синхронизация
губ» выполняется узлом А7 (см. рис. 6.14).
Для обмена оцифрованными сигналами звука
между узлами звукового процессора А8 и задер-
жки А7 используется шина l2S. Мультиплексиро-
ванные оцифрованные 16-битные сигналы пра-
вого и левого каналов звука l2S_DA_OUT в по-
следовательном коде с частотой передачи цикла
32 кГц снимаются с выв. 5 процессора 7620
(рис. 6.12) и поступают на выв. 2 микросхемы
7604 узла задержки А7 (см. рис. 6.14).
Аналогичный, но задержанный в этом узле на
80 мс, сигнал l2S_DA_IN1 снимается с выв. 15
микросхемы 7605 (рис. 14) и поступает на выв. 6
процессора 7620. Для синхронизации узлов А7 и
А8 с выв. 3 7620 снимаются тактовые импульсы с
частотой следования 1,024 МГц и подаются на
узел А7.
Узел задержки сигнала звука А7 собран на пя-
ти микросхемах и одном транзисторе. Транзи-
стор 7610 — это инвертор тактовых импульсов.
Две из указанных выше микросхем 7604 и 7605
типа 74HCT573D — 8-разрядные буферные реги-
стры с защелкой и тремя состояниями.
Микросхема 7604, за счет связей между триг-
герами, организована как сдвиговый регистр.
Именно на эту микросхему (на выв. 2) по шине
шина l2S поступает входной сигнал. Восьмираз-
рядный двоичный код, сдвигающийся с каждым
тактовым импульсом на один разряд, с выходов
(выв. 19, 18. 12) регистра 7604 поступает на
информационные выводы (входы/выходы) мик-
росхемы статического ОЗУ 7603 типа CY62256.
Эта микросхема позволяет запомнить 32768
слов по 8 бит. Выводы выбора кристалла 20
(СЕ_) и разрешения включения выходов 22
(ОЕ_) активированы постоянно, так как соедине-
ны с корпусом. Вывод разрешения записи 27
(WE_) активируется при низком уровне приходя-
щих на него тактовых импульсов. При этом
выв. 19, 18..12 включаются как входы. Адреса
ячеек памяти ОЗУ 7603 в двоичном коде (15 раз-
рядов: АО, А1, ...А14) перебираются последова-
тельно один за другим с помощью 15-разрядного
двоичного счетчика, организованного на микро-
схемах 7601 и 7602 типа TC74HC590AF. При вы-
соком уровне тактовых импульсов на выв. 27
(WE_) информационные выводы микросхемы
ОЗУ 7603 работают как выходы. При этом высо-
кий уровень тактовых импульсов на выв. 1 и 11
микросхемы 7604 типа 74HCT573D переводит ее
выходы в состояние высокого импеданса. Поэто-
му на входы второй микросхемы 74HCT573D с
позиционным номером 7605 поступают логиче-
ские уровни с информационных выходов микро-
схемы ОЗУ. Процессор звука организовывает ра-
боту узла А7 так, что полная запись и готовность
к считыванию 16-разрядного слова по принципу
FIFO («первый вошел — первый вышел») зани-
мает 16 мс. Задержка сигналов звукового сопро-
вождения на 80 мс организована за пять шагов
FIFO по 16 мс. Каждый шаг сохраняется в тригге-
рах выходного буфера 7605. Выбрать соответст-
вующий шаг, а значит и задержку сигнала звука
кратную 16 мс, можно, установив одну из пере-
мычек 4610, ..., 4617. Для обеспечения задержки
80 мс должна быть установлена только одна пе-
ремычка 4614.
Узел УМЗЧ А9 (AUDIO AMPLIFIER)
В телевизорах с диагональю экрана 13" и 15"
в качестве стереофонического усилителя мощ-
ности используется микросхема AN7522N
(2x3 Вт), а в телевизорах 20" — микросхема
AN5277N (2x5 Вт).
Принципиальная схема этого узла на микро-
схеме AN7522N показана на рис. 6.15.
Микросхема AN7522N — двухканальный
УМЗЧ с мостовым выходом и возможностью ре-
гулировки громкости. Она питается напряжением
12 В и имеет минимум элементов обвязки. Регу-
лировка громкости в УМЗЧ не производится, эту
функцию выполняет процессор звука. Вывод ре-
Рис. 6.13. Принципиальная схема узла входов и выходов SCART А11 (SCART 10)
Шасси: LC13E АА
Рис. 6.15. Принципиальная схема узла УМЗЧ А9 на микросхеме AN7522N
Шасси: LC1 ЗЕ АА
гулировки громкости 9 микросхемы 7731 исполь-
зуется для блокировки звука в дежурном режиме
и при пониженном напряжении питания с помо-
щью двухвходового логического элемента «И»
секция 7732-А микросхемы 74LCV08AD. Два дру-
гих логических элемента «И» этой микросхемы
(7732-С и 7732-D), включенные параллельно, и
транзисторный ключ 7744 используются для
формирования сигнала OUT_MUTE, который
управляет ключами на цифровых транзисторах
7674 и 7675 в узле А8. Эти ключи шунтируют НЧ
сигналы звука, поступающие на выходные разъе-
мы в узел А11. Транзисторный ключ 7756 (узел
УМЗЧ А9) формирует сигнал HP-SIDE-DET при
включении головных телефонов в разъем 1731 и
замыкании контактов 5 и 6 этого разъема.
Микросхема УМЗЧ типа AN5277N устанавли-
вается в телевизорах с диагональю 20", и пред-
ставляет собой двухканальный УМЗЧ с полумос-
товым (несимметричным) выходом. Напряжение
питания этой микросхемы составляет 24 В.
Узлы процессора управления и телетекста
А1 (U_CONT) и дополнительной памяти А2
(MEMORY FOR 100-PG TELETEXT)
Основой этого узла для европейских моделей
телевизоров является микроконтроллер 7064 ти-
па SAA5667.
Эта микросхема имеет порты ввода/вывода
для трех шин 12С, вход для обработки команд ДУ
(RC5), выходы для управления светодиодными
индикаторами. МК обеспечивает следующие
функции:
• полный набор функций управления телевизо-
ром, включая сервисные режимы и генерацию
кодов ошибок;
• графическое отображение служебных функ-
ций и состояний (OSD);
• полный набор функций декодирования и
управления 10-страничным телетекстом, а
при наличии внешней микросхемы памяти
7070 (узел А2) количество страниц телетекста
увеличивается до 100;
• интерфейс Р50 (Easylink).
Принципиальная схема узла А1 (U_CONT)
приведена на рис. 6.16.
Микросхема SAA5667 изготовлена в 100-вы-
водном корпусе типа LQFP100 на 8-разрядном
микропроцессорном ядре 80С51.
Работа телевизора при включении начинает-
ся с формирования положительного импульса
сброса (команда RESET) схемой сброса на эле-
ментах 7063 (BC847BW) и 6031 (BZX284-C2V4).
При наличии неисправности, которая приво-
дит к уменьшению напряжения питания телеви-
зора 12 (24) В от внешнего БП, предусмотрена
блокировка МК, которая собрана на транзисто-
рах 7067 и 7069. Схема блокировки использует
сигнал POWER-DOWN (низкий уровень — актив-
ный), который поступает из узла АЮ. Инерцион-
ность схемы блокировки задается RC-цепью
(3070, 2057). Из сигнала POWER-DOWN с помо-
щью транзистора 7068 формируется инверсный
ему сигнал POWER-DOWN-INT, который посту-
пает на вход прерываний P1.2/INT0 (выв. 79
7064). Тактовый сигнал частотой 12 МГц не гене-
рируется микроконтроллером, а поступает на
выв. 70 этой микросхемы с выв. 52 секции 7301-В
микросхемы TDA8885 узла А4 (рис. 6.10).
Процессоры серии SAA56xx имеют только две
изначально организованные шины 12С (выв. 81
(P1.6/SCL0), выв. 82 (P1.7/SDA0), выв. 83
(P1.4/SCL1), выв. 84 (P1.5/SDA1)). Первая из них
обеспечивает обмен информацией с тюнером
1100 (узел АЗ), видеопроцессором 7301 (узел
А4) и звуковым процессором 7620 (узел А8), а
вторая — с видеодекодером 7302 (узел СЗ) и ви-
деоконвертором 7351 (узел С5).
Для управления микросхемой энергонезави-
симой памяти 7066 типа М24С32 в МК програм-
мно организована третья шина 12С (выв. 1
(P2.7/PWM6 — SDA-NVM) и выв. 78 (Р1.1/Т0 —
SCL-NVM)). Сигнал разрешения записи в эту
микросхему снимается с выв. 97 7064.
Выв. 5 (P3.2/ADC2) микросхемы 7064 исполь-
зуется как вход АЦП сигнала от локальной клави-
атуры телевизора (KEYBOARD), а выв. 6 — как
вход АЦП сигнала от датчика освещенности
(LIGHT-SENSOR_SDM). Сигнал STAND-BY —
это инвертированный транзистором 7062 сигнал
от выв. 13 (Р0.5) 7064.
RGB-сигналы графики (OSD) и телетекста сни-
маются на узел А4 со следующих выводов МК:
• сигнал красного (R-TXT-OSD) — с выв. 48;
• сигнал зеленого (G-TXT-OSD) — с выв. 47;
• сигнал синего (B-TXT-OSD) с — выв. 46;
• бланкирующий сигнал — с выв. 52.
Для формирования этих сигналов необходи-
мы строчные и кадровые импульсы, которые по-
ступают на выв. 53 (HSYNC) и выв. 55 (VSYNC)
микросхемы 7064 через инверторы 7053-А и
7053-В. Для работы телетекста на выв. 32 и 31
7064 подается ПЦТС. Для получения 100-стра-
ничного телетекста необходима дополнительная
микросхема ОЗУ, которая выделена на схеме в
отдельный узел — А2 (см. рис. 6.17).
Необязательный узел дополнительной памяти
А2 реализован на микросхеме статического ОЗУ
объемом 128x8 кбит 7070 типа CY7C1019CV33.
Эта микросхема имеет 17-разрядную адресную
шину (выв. 1—4, 13—21, 29—32) и 8-разрядную
шину данных (выв. 6,7,10,11,22, 23, 26, 27). Мик-
Щ oHvoa io ess Haivos зо test 01
+3V5
2060
ЮОп
2061
ЮОп
3V3
3V3
3V3
3V3
3V3
0V
3V5
0V
0V
3V5
3V4
0V
0V
0V
0V
0V
ОУ
1
2
3
4
13
14
15
16
17
18
лэ.
20
21
29
30
31
32
О
1
2
3
4
5
6
7
8
VCC
RAM
128Кх8
о
128К-1
7070
CY7C1019CV33
9
10
11
12
13
14
15
16,
VSS
6_______зуз
7_______ОУ
Ю ОУ
11 ОУ
22 оу
23 оу
26 QV
27 QV
IO(7)Z
\A1r^ XOENOT зуз
\Alg CWENOT ЗУЗ
\Alg ^CENOT ЗУЗ
28^ 0Е
12^ WE
СЕ
DIVERSITY TABLE DIAGRAM А1 AND А2
Item# | Europe 712 | | Europe -/58 ] t z О) S? < |ap-ntsc 761| E <6 c5 _i Component type
2060 V V V CER2 0603 X7R 16V 100N COL
2061 V V V CER2 0603 X7R 16V 100N COL
3028 V V V RST SM 0603 47K PM5 COL
3029 V V V RST SM 0603 10K PM5 COL
дог V V V RST SM 0603 10K PM5 COL
3049 V V V RST SM 0603 10K PM5 COL
9994 V V V RST SM 0603 10K PM5 COL
5050 V V V FXDINDSM0805 4U7PM10COLR
6020 V V V DIO SIG SM BAS316 (COL) R
7022 V V V TRA SiG SM BC847BW (COL) R
7064 V V V IC SM SAA5667HL/M1/ (PHSE) Y
7064 V IC SM SAA5645HL/M1 (PHSE) Y
7064 V V IC SM SAA5647HL/M1 (PHSE) Y
7070 V V V IC SM CY7C1O19CV33-15ZC(CYPR)R
Рис. 6.17. Принципиальная схема узла дополнительной памяти для 100-страничного телетекста А2
росхема 7070 имеет также выводы выбора крис-
талла СЕ (19), разрешения включения выходов
ОЕ (28) и разрешения записи WE (12). Все эти вы-
воды ОЗУ 7070 соединены только с соответству-
ющими выводами МК7064 (см. рис. 16). При этом
17-разрядная адресная шина МК (АО, А1, ...,
А16) — это выв. 49, 40, 39, 38, 27, 26, 23, 15, 67,
66, 65, 64, 37, 36, 8, 33, 51, а 8-разрядная шина
данных — выв. 85-92. Назначение некоторых вы-
водов МК указывалось при рассмотрении других
узлов телевизора, а назначение остальных его
выводов легко проследить по принципиальной
схеме.
Верхняя панель управления Е (Top Control
Panel) и передняя панель светодиодной
индикации J (Front LED Panel)
Эти две платы схемотехнически просты (см.
рис. 6.18 и 6.19).
На плате Е размещены пять кнопок управле-
ния, ограничивающие резисторы и защитные ди-
оды. Выход этой платы через контакты 2 разъе-
мов 1500 (Е) и 1234 (А11) связан с выв. 5 7064.
На плате J расположен ИК приемник 6177,
ключи светодиодного индикатора 7173, 7175 и
двухцветный (красный-зеленый) двойной свето-
диод 6175 типа SPR-325MVW. Третий светодиод
Рис. 6.18. Принципиальная схема платы верхней панели управления Е
Рис. 6.19. Принципиальная схема платы передней панели светодиодной индикации J
6176 обычно не устанавливается. Сигналы
управления светодиодами снимаются с выв. 28 и
100 микроконтроллера 7064 и поступают на пла-
ту J через узел А11. Кроме того, на плату J может
устанавливаться фотодатчик (фотодиод) осве-
щенности 7178 типа BPW34 с усилителем на
двух ОУ микросхемы 7180 типа LM358D. Сигнал
с выхода этого усилителя поступает на выв. 6 МК
7064.
Узел входов-выходов и интерфейса С2
(I/O & INTERFACE)
Узел С2 — это 22-контактный разъем 1681
(см. рис. 6.20), с помощью которого плата С сое-
диняется с платой А. Ответная часть этого разъ-
ема 1010 изображена на схеме узла А1 (см.
рис. 6.16).
Обозначения сигналов на контактах разъемов
1681 и 1010 не совпадают — см. табл. 6.6.
Узел видеодекодера СЗ (VIDEO DECODER)
Узел видеодекодера СЗ преобразует аналого-
вые сигналы RGB стандартного формата SDTV
(Standard Definition Television — телевидение со
стандартным разрешением) в цифровые
RGB-сигналы того же стандартного формата.
Возможность преобразования этих сигналов в
формат VGA в узле СЗ не используется.
Принципиальная схема этого узла изображе-
на на рис. 6.21.
Основой узла СЗ является микросхема 7302
типа SAA7118E, которая имеет 156-выводный
корпус типа BGA. Расположение выводов микро-
схемы 7302 SAA7118Е в корпусе BGA156 показа-
но на рис. 22. Для питания этой микросхемы ис-
пользуется стабилизатор 3,3 В на микросхеме
7301 типа LD1117DT33.
Микросхема SAA7118E — это многофункцио-
нальная микросхема с избыточными для шасси
LC13E функциями. На входе этой микросхемы
стоят четыре АЦП, которые могут быть програм-
мно сконфигурированы под различные входные
сигналы и способы их дальнейшей обработки.
В шасси LC13E программно выбран режим
MODE31 (SRGB2).
Конфигурация входных АЦП микросхемы
SAA7118E в режиме MODE31 показана на
рис. 6.23, а назначение задействованных выво-
дов этой микросхемы, кроме выводов питания и
корпуса, сведено в табл.6.7.
Для вывода мультиплексированных видеосиг-
налов RGB в параллельном коде на узел С5 ис-
пользуется 8-разрядный выходной порт X-PORT.
Узел конвертора форматов С5
(VIDEO CONVERTER)
Назначение этого узла — преобразование
мультиплексированных цифровых видеосигна-
лов RGB стандартного разрешения SDTV в раз-
дельные цифровые видеосигналы RGB стандар-
та VGA (640 х 480 точек). Именно такие сигналы
Назначение контактов разъемов 1010 (узел А1) и 1681 (узел С2)
Таблица 6.6
№ вывода Обозначение сигнала Назначение (относительно платы С2)
1010 (А1) 1681 (С2)
1 R-DRIVE R-Pr Вход сигнала красного
2,4,6, 8,11,15,18, 21 Корпус
3 G-DRIVE G-Y Вход сигнала зеленого
5 B-DRIVE В-РЬ Вход сигнала синего
7 C-SYNC AV-CVBS Вход синхросигнала
9 HS-OSD HS-OSD Выход строчных импульсов
10 VS-OSD VS-OSD Выход кадровых импульсов
12 SCL-1 SCL-1 Линия тактовых импульсов шины 12С
13 TV-IRQ RESET Сигнал сброса для 7351 (узел С5)
14 SDA-1 SDA-1 Линия данных шины 12С
16 PC-VSYNC PC-VSYNC Выход кадровых синхроимпульсов
17 PC-HSYNC PC-HSYNC Выход строчных синхроимпульсов
19 STAND-BY STAND-BY Вход сигнала выключения ТВ
20 PC-HDAUDIO-R Не задействованы
22 PC-HDAUDIO-L
Таблица 6.7
Назначение задействованных выводов микросхемы SAA7118E
№ вывода Обозначение Назначение
М13 FSW Вход бланкирования, не используется (подключен на корпус)
К1 AI12 Аналоговый вход 12 (вход 2 первого АЦП)
КЗ AI1D Симметричный (дифференциальный) вход АЦП 1 (для выв. АП 1 АП 4)
G3 AI22 Аналоговый вход 22 (вход 2 второго АЦП)
Н1 A12D Симметричный вход АЦП2 (для выв. AI21 А124)
F2 AI32 Аналоговый вход 32 (вход 2 третьего АЦП)
F1 AI3D Симметричный вход АЦПЗ (для выв. AI31 AI34)
D2 AI42 Аналоговый вход 42 (вход 2 четвертого АЦП)
D3 AI4D Симметричный вход АЦП4 (для выв. AI41 AI44)
Р4 LCC Выход тактовых импульсов 27 МГц
N10 RST1 Выход кадровых импульсов
АЗ XTAL Выводы подключения кварцевого резонатора 24,576 МГц
В4 XTAU
А8 XPDO 8-разрядный выходной порт (X-PORT)
В8 XPD1
А9 XPD2
В9 XPD3
АЮ XPD4
В10 XPD5
А11 XPD6
С11 XPD7
А7 XCLK Вход/выход тактовых импульсов расширенного X-PORTa
С7 XRH Вход/выход опорных строчных импульсов расширенного X-PORTa
D8 XRV Вход/выход опорных кадровых импульсов расширенного X-PORTa
С6 TRSTN Вход сброса теста (подключен на корпус)
Р12 ALRCLK Вывод выбора тактовой частоты (на шасси LC13Е должен быть через резистор 4,7 кОм подключен на корпус)
N9 SCL Шина 12С
РЮ SDA
I
?3±S §XS
eo-T- O JQ*!” ©
§
§
I
1
§
ЕЛЕ
CAE
£Л£^
еле
Н1ОИХЗ
I-
£
«I
)£
IN
CIO
ZIO
frlfl
Cifl
?d
klN
eiN
CN
£8
8?
8
SAZ
LAZ
It
li
*6NP IOS
shotoa
4-8
II
II
IHOd-l HdllVWHOd indlnO
И
41-
8<
ISZ
KS
ПТ7
CH
d
mr
-----6 *
8
m Ж l
i
й|
«м3
S,
^8
—[odidoaoiAl
oniivos (-asvHd)
3Nld 1V1NOZIUOH
ONIIVOS IVOIlUdA
I-*.
"ShT
vivaaA
vzvqqa
YcvaaA
w-vaaA
аахл
EIS3U
ZIS3H
LLS3H
0lS3H
6S3H
вези
Л53Ы
essH
SS3H
>S3H
CS3H
2S3H
LS3H
Sd '
£Ae frh ’
rosafl
•35—
-U Hdddna Odld SNn I
-----------------
nanvos-soa
H3*IVOS3Hd
нзпызна-ны
извод
-и tohinoo indino ыэаооэа
TOU-LNOO JjldNI OO1VNV
юоу+ Гioav+ |loqv+ I ioav +
IDO14NV LDO1VNV LOO1VNV LOCHVNV
эц 1X3X1 —
8 =
I
"73Г
Ч53Г
gq sect
99 frEEl
90 EEEI
sg ZEE1
GV LEEI
►tfiaai
№fisai
ЖЙЕИ1
LLid
[Fid
9НШ31
jnox
?QdX
^OdX
jodX
gbdX
jadX
WHX
H >SSXA
0N9V
ЖТ
?XB
"Ш
Л0
ZAl
S8
€ 8
4:8
I
-e 8
р ООО о оооооооо
N О О О О о ооооооооо
М О О О О о ооооооооо
L о о о о о ооооооооо
К о о о о о о о о
J о о о о о о о о
н G о о о о о о о о SAA7118E ° °°°
F о о о о о о о о
Е о о о о о о о о
D о о о о о ооооооооо
С о о о о о ооооооооо
В о о о о о ооооооооо
А ООО о оооооооо
12 3 4 5 6 7 8 9 10 11 12 13 14
Рис. 6.22. Расположение выводов микросхемы
SAA7118E в корпусе BGA156
Сигнал синхронизации
(SYNC) или ПЦТС
Рис. 6.23. Включение входных АЦП микросхемы SAA7118E
в режиме MODE31 (SRGB2)
являются входными для панелей LC130V01 и
LC201V02. Принципиальная схема узла конвер-
тора форматов С5 изображена на рис. 6.24. Кро-
ме того, в этом узле осуществляются оператив-
ные регулировки контрастности, насыщенности и
четкости изображения.
Узел С5 собран на двух микросхемах. Одна из
них — конвертор цифровых форматов 7351 типа
FLI2300, а другая — 32-разрядное статическое
ОЗУ (2М х 32) 7352 типа K4S643232E-TC50. Мик-
росхема FLI2300 изготовлена в 208-выводном
корпусе PQFP. Эта БИС работает по патентован-
ным алгоритмам фирмы Farouja. Микросхема
статического ОЗУ K4S643232E-TC50 изготовле-
на по КМОП технологии в 86-выводном корпусе
TSOP(II).
Принцип работы узла конвертора форматов
С5 (VIDEO CONVERTER) заключается в том, что
БИС 7351 записывает в ОЗУ 7352 входные
оцифрованные сигналы стандартного разреше-
ния (SDTV) с одной скоростью, а считывает сиг-
налы из этого ОЗУ с другой скоростью в другом
разрешении и формате (VGA, 640 х 480 точек).
Мультиплексированные видеосигналы RGB в
параллельном коде со стандартным разрешени-
ем с выходного порта (Х-PORT) микросхемы
7302 SAA7118E узла СЗ поступают на входной
восьмиразрядный порт БИС 7351 FLI2300 (выво-
ды 198—205). С микросхемы 7302 SAA7118E уз-
ла СЗ на выводы 206, 207, 208 БИС 7351 FLI2300
поступают также сигналы синхронизации. Для
обмена информацией между БИС 7351 и ОЗУ
7352 используется 32-разрядная шина данных и
11-разрядная адресная шина.
Для управления процессом обмена данных
используется шина управления, выводы 104,
105—111, 114 БИС 7351 и 16, 17—20, 22, 23, 28,
59, 67, 68, 71 БИС 7352.
Полученные в результате конвертирования
восьмиразрядные оцифрованные ТТЛ сигналы
RGB в параллельном коде выводятся из БИС
7351 на узел выходного интерфейса С4 через
выв. 126, 127, 130—135 (сигнал В), выв. 136, 137,
140—145 (сигнал R) и выв. 148, 149, 150—155
(сигнал G).
Узел выходного интерфейса LVDS С4
(OUTPUT [LVDS])
К этому узлу отнесен выходной разъем 1501
(TTL-OUT), через который выходные сигналы
RGB от узла С5 поступают на ЖК панель форма-
та VGA (рис. 6.25). Назначение контактов этого
разъема приведено в табл.6.8.
В 15-дюймовых телевизорах с ЖК панелью
формата XGA в узле С4 устанавливается допол-
нительный конвертор форматов на БИС 7501 ти-
па DS90C385MTDX, который преобразует ТТЛ
сигналы RGB в четыре дифференциальных сиг-
нала интерфейса LVDS для подачи их на
LCD-панель LC150X01. Кроме того, сигнал такто-
вых импульсов, сформированный микросхемой
7501, также преобразуется в дифференциаль-
ный (симметричный) сигнал и поступает на
LC150X01. Назначение линий LVDS-интерфейса
на выходах БИС 7501 типа DS90C385MTDX, вы-
ходном разъеме 1506 и входном разъеме
LCD-панели LC150X01 приведено в табл. 6.9.
Узел питания С1 (POWER)
Принципиальная схема этого узла изображе-
на на рис. 6.26.
Телевизоры на шасси LC13E питаются от
внешнего источника (сетевого адаптера) напря-
жением 12 В (13" и 15") или 24 В (20").
Таблица 6.8
Назначение контактов разъема 1501 ТТЛ интерфейса для ЖК панелей LC130V01 и LC201V02
№ Конт. Обозначение Назначение № Конт. Обозначение Назначение
1 - Не используется 22 - Корпус
2 FSHFCLC Тактовые импульсы точек 23 G-Y-0LTT5 Старшие разряды сигнала зеленого
3 - Корпус 24 G-Y-0UT6
4 FHSYNC Строчные импульсы 25 G-Y-0UT7
5 FVSYNC Кадровые импульсы 26 B-U-OLTTO Младший разряд сигнала синего
6 - Корпус 27 - Корпус
7 R-V-OUTO Младшие разряды сигнала красного 28 В-и-О1Я1 Сигнал синего (четыре разряда из восьми)
8 R-V-0HT1 29 B-U-0UT2
9 R-V-0HT2 30 в-и-оитз
10 R-V-0UT3 31 6-11-01174
11 R-V-0LTT4 32 - Корпус
12 - Корпус 33 B-U-0UT5 Старшие разряды сигнала синего
13 R-V-0UT5 Старшие разряды сигнала красного 34 B-U-0HT6
14 R-V-0UT6 35 B-U-0UT7
15 R-V-0UT7 36 - Корпус
16 G-Y-OUTO Младший разряд сигнала зеленого 37 FDE Сигнал разрешения
17 - Корпус 38 - Корпус
18 G-Y-0UT1 Сигнал зеленого (четыре разряда из восьми) 39 - Напряжение питания (+12 В для 20,1 и +3,3 В для 13")
19 G-Y-0LTT2 40 -
20 G-Y-0LTT3 41 -
21 G-Y-0LTT4 42 - Корпус
Гнездо 1101-1 (см. рис. 6.26), в которое вклю-
чается сетевой адаптер, расположено в узле С1
(POWER). Через предохранитель 1002 (7 А) на-
пряжение 12/24 В поступает на ключи включения
рабочего режима 7003 и 7005 узла С1, а через
разъемы 1003 С1 и 1902 АЮ (рис. 6.27) на ключ
7900 и микросхему 7920 типа МС34063А.
В дежурном режиме ключ на транзисторе
7003 закрыт, а в рабочем он открывается высо-
ким уровнем сигнала STAND-BY от МК. На кол-
лекторе 7003 будет низкий потенциал, которым
включается стабилизатор напряжения 5 В 7001
типа LM2596T-5.0. Из этого напряжения с помо-
щью микросхемы 7009 типа LD1086V33 форми-
руется напряжение 3,3 В, а из него формируется
напряжение 1,8 В стабилизатором на микросхе-
ме 7006 типа LD1086D2T18.
В узле С1 предусмотрена защита, блокирую-
щая микросхему 7001 типа LM2596T-5.0 при за-
вышенном напряжении питания. Схема защиты
состоит из порогового устройства на стабилитро-
не 6001 (15 В для телевизоров 13", 15" и 27 В для
аппаратов 20”) и ключа на транзисторе 7002.
Из табл. 6.10 видно, что цепи, формирующие
напряжения питания разных типов ЖК панелей,
должны заметно отличаться. Во всех этих цепях
для включения питания панелей используется
ключ на полевом транзисторе 7005, который
управляется биполярным транзистором 7004, а
он — командой PANEL-PWR-CTL с узла.
В телевизорах с диагональю экрана 13" уста-
новлены стабилизатор 3,3 В на микросхеме 7011
типа LD1117DT33 и дроссель 5010 и не установ-
лены дроссели 5011, 5013, 5014 и элементы, об-
веденные пунктирной линией. Значит, при отпи-
рании ключа 7005 на стабилизатор 7011 посту-
пит напряжение 5 В от стабилизатора 7001. На-
пряжение 3,3 В с выхода стабилизатора 7011
будет использоваться как напряжение питания
ЖК панели LC130V01.
В телевизорах с диагональю экрана 15" уста-
новлены дроссели 5011, 5013 и не установлены
дроссели 5010, 5014, микросхема стабилизатора
7011 и элементы, обведенные пунктирной ли-
нией. В этом случае, при отпирании ключа 7005,
через этот ключ и дроссели 5011, 5013 напряже-
ние 12 В от сетевого адаптера поступит в цепи
питания ЖК панели LC150X01.
В телевизорах с диагональю экрана 20" уста-
новлены дроссели 5011, 5014 и элементы, обве-
денные пунктирной линией. Дроссели 5010, 5013
и микросхема стабилизатора 7011 не установле-
ны. Элементы, обведенные пунктирной ли-
нией — это стабилизатор 12 В на микросхеме
7010 типа МС34063А. При отпирании ключа 7005
на вход этого стабилизатора от сетевого адапте-
1. Trace (except ptn 5) both 7003 should be thick and short,
2. Keep loop area around IC very smalt.
3. АЙ devices should be placed as close as possible to the IC.
Рис. 6.26. Принципиальная схема узла питания С1
12-24DC-SUP
PANEL-PWR-CTL
-O—>-------
@ DIVERSITY
REF 13' 1571 Г 20723*
3014 10K —
3015 10K 10K
3016 1R 10K 10K
3019 — 1K4.1%
3020 12K,1%
5010 Yes Yes
5011 Yes
5013 Yes
5014 Yes
6001 BZX384-C15 BZX384-C15 BZX384-C27
7005 SI9433DY SI9433OY SI4431DY
12-24DC-SUP
2024 IQQ6
—
470u 35V
2002
100n25V
2009
—
25V 470u
7011
LD1117DT33
№
О>
20" OR 23'ONLY
___________________________________________________________________J
F009 = 3V3 DC
F011 = 12VDC
F012 = 5VDC
F013 = 1V8DC
HEATSINK
Шасси: LC13EAA
Таблица 6.9
Линии LVDS-интерфейса на выходах БИС 7501 типа DS90C385MTDX, выходном разъеме 1506 и входном
разъеме LCD-панели LC150X01
Номера выводов Обозначение выводов 7501 Назначение
7501 1506 LC150X01
49 3,5-9 7 GND Корпус
48 2 5 TXIN0- Линия 0 LVDS-интерфейса (сигналы R0*-R5, GO)
47 4 6 TXIN0+
46 10 8 TXIN1 — Линия 1 LVDS-интерфейса (сигналы G1-G5, ВО, В1)
45 12 9 TXIN1-+-
43 11,13-17 10 GND Корпус
42 18 11 TXIN2- Линия 2 LVDS-интерфейса (сигналы В2-В5, DE, Hsync и Vsync)
41 20 12 TXIN2+
33 19, 21-25 13 GND Корпус
40 34 14 TXCIKIN- Линия тактовых импульсов LVDS-интерфейса
39 36 15 TXCLKIN+
38 26 17 TXIN3— Линия 3 LVDS-интерфейса (сигналы R6, R7, G6, G7, Вб, В7, RES)
37 28 18 1XIN3+
36,35 27, 29-33 19 GND Корпус
20 GND
- 35 16 -
- 37 3 —
- 38 4 -
— 39 1 - Напряжение питания +12 В (PAN-VCC)
- 40 2
* Цифры здесь и далее в последнем столбце таблицы — это номера разрядов двоичного кода соответствующего сигнала.
Таблица 6.10
Напряжения питания шасси LC13E
и используемых в них ЖК панелей
Диагональ экрана 13" 15" 20"
Напряжение питания телевизора 12В 12В 24 В
Напряжение питания ЖК панели (PAN-VCC) 3,3 В 12В 12В
ра через дроссели 5011 и 5015 поступит напря-
жение 24 В, а напряжение с выхода стабилизато-
ра 12 В через дроссель 5014 поступит в цепи пи-
тания ЖК панели LC201V02.
Узел питания платы TV АЮ
(LOCAL SUPPLY)
Принципиальная схема этого узла показана
на рис. 6.27.
Полевой транзистор 7900 используется в ка-
честве силового ключа, обеспечивающего вклю-
чение рабочего режима. Им управляет цифровой
транзистор 7901. В рабочем режиме высокий ло-
гический уровень команды STAND-BY от МК от-
крывает 7901, а тот, в свою очередь, открывает
7900. Напряжение питания 12/24 В через ключ
7900, предохранитель 1903 (1,6 А) и дроссель
5930 поступает на стабилизаторы 8,3 В (микро-
схема 7910 МС34063А) и 5,4 В (7930 МС34063А).
Микросхема 7920 МС34063А используется в
качестве стабилизатора напряжения 3,5 В для
питания микроконтроллера как в рабочем, так и в
дежурном режимах.
В узел АЮ входит схема защиты телевизора
при значительном уменьшении напряжения пи-
тания (от сетевого адаптера), которая собрана
на транзисторах 7903 и 7904. Низкий логический
уровень на коллекторе 7904 (сигнал
POWER-DOWN) поступает на МК (в цепи баз
транзисторов 7067, 7068) и узел УМЗЧ А9 (на
выв. 2, 9 и 12 микросхемы 7732 74LCV08AD) для
блокировки работы аппарата.
Узлы инверторов ЖК панелей LC130V01,
LC150X01 и LC201V02
В качестве ламп подсветки TFT LCD-панелей
используются электролюминесцентные лампы с
холодным катодом (CCFL). Схемы инверторов
для ламп подсветки разных ЖК панелей могут
быть абсолютно разные. Различия определяются
мощностью и количеством ламп подсветки (см.
табл. 6.11) и производителем этих инверторов.
10R
3904
220К
ho
00
в
ш
n
о
с
Ь
Ь
Таблица 6.11
Параметры ламп подсветки в TFT LCD-панелях
LC130V01, LC150X01 и LC201V02
Параметры Тип панели
LC130V01 LC150X01 LC201V02
Напряжение поджига, В 850...1100 870...1130 1100...1430
Рабочее напряжение, В 540...655 550...655 700...825
Рабочая частота, кГц 50...80 50...70 40...60
Мощность потребления, Вт 4 4 5,1
Количество ламп CCFL 4 6 6
В любом случае узел инвертора обеспечива-
ет режим поджига с «мягким запуском» и стаби-
лизацией тока люминесцентных ламп в устано-
вившемся режиме свечения, а значит, обеспечи-
вает стабилизацию яркости подсветки.
Отличием ламп CCFL от привычных люминес-
центных ламп является то, что напряжения под-
жига (1100...1430 В) больше рабочего напряже-
ния почти в полтора раза (850...1100 В), а рабо-
чая частота ламп CCFL лежит в пределах
40...80 кГц (см. табл. 6.8).
В состав любого инвертора для питания ламп
подсветки входят следующие узлы:
• повышающий преобразователь постоянного
напряжения питания в высокое переменное
напряжение;
• балансные схемы;
• широтно-импульсный модулятор (ШИМ) и его
схема управления;
• схема запуска;
• схема защиты от перегрузки по току и напря-
жению.
Инвертор для ЖК панели LC130V01
Схема этого инвертора показана на рис. 6.28.
На плату инвертора с узла С5 через разъем
CN1 поступает напряжение питания 12 В и сиг-
нал ON/OFF (включено-выключено), в качестве
которого используется сигнал BACK_LIGHT_EN
с выв. 102 микросхемы 7351 (FLI2300). Когда на-
пряжение этого сигнала мало (до 2 В), то транзи-
сторы Q1, Q4, Q6 будут заперты, a Q5 открыт. Он
шунтирует переход «затвор-исток» полевого
транзистора Q8, поддерживая его в закрытом со-
стоянии.
Инвертор включается, когда напряжение сиг-
нала ON/OFF превысит 2,5 В. При этом откроют-
ся транзисторы Q1, Q4, а транзисторами Q5, Q6
и Q4 будет управлять микросхема U1.
Основой инвертора является двухтактный си-
нусоидальный генератор на транзисторах Q9,
Q10 типа 2SD1804T и трансформаторах Т1, Т2.
Рабочая частота генератора составляет 45 кГц.
В контур этого генератора, помимо первичных
обмоток трансформаторов Т1 и Т2, входят кон-
денсаторы СЮ, С11. Резисторы R19 и R20 обес-
печивают начальное смещение транзисторов
Q9, Q10. Положительные обратная связь в гене-
раторе осуществляется с помощью обмотки 1-6
трансформатора Т1. Четыре лампы CCFL под-
ключаются по две к вторичным высоковольтным
обмоткам 7-10 трансформаторов Т1 и Т2 через
балансные резонансные цепи (СЗО, С31, L30,
R30...R33), (С32, СЗЗ, L31, R34, R35, R36, R39) и
через отдельные двухконтактные разъемы CN2,
..., CN5. Этим обеспечивается стабильная рабо-
та схемы при сильном разбросе параметров
ламп,особенно при их старении.
Стабилитроны D6, D7, D32 и D33 используют-
ся как двухстороннее пороговое устройство, ко-
торое открывается при напряжении 150 В и об-
легчает запуск схемы. Резистор R38 — датчик
перегрузки. Диодные сборки D30, D31 — это дат-
чики обратной связи для ШИМ. Сам ШИМ обес-
печивает стабилизацию выходных напряжений
инвертора. Он собран на двух ОУ микросхемы
U1 типа LM339A, выходном двухтактном ключе
на транзисторах Q5 и Q6. Полевой транзистор
Q4 включенный, между выв. 13 микросхемы (Ли
базами транзисторов Q5 и Q6, используется как
ключ включения-выключения инвертора. Транзи-
сторы выходного двухтактного ключа Q5 и Q6 не-
посредственно управляют полевым транзисто-
ром Q8. Причем, когда Q5 закрыт, a Q6 открыт,
транзистор Q8 будет заперт, а, когда Q5 открыт,
a Q6 закрыт, транзистор Q8 откроется. Чем боль-
шую часть периода Q8 будет открыт, тем больше
будет напряжение на конденсаторе фильтра С2,
а значит больше напряжение питания генерато-
ра и выходное напряжение инвертора.
Транзистор Q3 и стабилитрон D1 — это пара-
метрический стабилизатор напряжения 5 В, от
которого питается микросхема U1, а транзистор
Q2 — ключ, который управляет включением это-
го стабилизатора.
Стабилитрон D4 (18 В), резистор R21 и диод
D5 — это пороговое устройство, которое через
ШИМ защищает схему от перегрузки при увели-
чении напряжения питания до 18 В и более.
На транзисторах Q14, Q53, Q51, Q50, Q7 и ди-
оде D34 собрана схема защиты от перегрузки
при значительном увеличении тока нагрузки.
Инверторы для ЖК панелей LC150X01
и LC201V02
Эти инверторы собраны по заметно отличаю-
щейся от рассмотренной выше, схеме. Принци-
пиальные схемы каждого из этих инверторов
разбиты на два узла IN1 и IN2. Принципиальная
схема инвертора для панели LC150X01 приведе-
CSM02B-BHSS4-TB
на на рис. 6.29 и 6.30, а для панели LC201V02 —
на рис. 6.31 и 6.32.
Общего в этих схемах с предыдущей разве,
что балансные цепи, двухстороннее пороговое
устройство, цепи датчиков перегрузки по напря-
жению и току, и вообще цепи питания ламп. От-
личия начинаются уже в разъемах для подклю-
чения ламп подсветки (см. рис. 6.29—6.32 и
табл. 6.12, 6.13).
Таблица 6.12
Назначение выводов разъемов ламп подсветки
инвертора телевизора 15"
Разъемы Выводы
№ Тип №№ Назначение
CN2 BHR-03VS-1 1 Высоковольтный вывод (ВВ) лампы 1
2 ВВ лампы 2
3 ВВ лампы 3
CN3 PHR-3 1 Низковольтный вывод (НВ) лампы 1
2 НВ лампы 2
3 НВ лампы 3
CN4 PHR-3 1 НВ лампы 4
2 НВ лампы 5
3 НВ лампы 6
CN5 BHR-03VS-1 1 ВВ лампы 4
2 ВВ лампы 5
3 ВВ лампы 6
Таблица 6.13
Назначение выводов разъемов ламп подсветки
инвертора телевизора 20"
Разъемы Выводы
№ Тип №№ Назначение
CN2 BHSR-05VS-1 1 ВВ лампы 1
2 ВВ лампы 2
3 Свободный
4 НВ лампы 1
5 НВ пампы 2
CN3 BHSR-02VS-1 1 ВВ лампы 3
2 НВ лампы 3
CN4 BHSR-02VS-1 1 ВВ лампы 3
2 НВ лампы 3
CN5 BHSR-05VS-1 1 ВВ лампы 6
2 ВВ лампы 5
3 Свободный
4 НВ лампы 6
5 НВ лампы 5
Рассмотрим схемные решения этих инверто-
ров. Основой всех этих схем являются специали-
зированная микросхема OZ960 и мощная комп-
лиментарная пара МДП транзисторов А04600 в
одном корпусе. Назначение выводов микросхе-
мы OZ960 в корпусе SSOP20 приведено в
табл. 6.14, а мощной комплиментарной пары
МДП транзисторов А04600 в корпусе SOIC-8 — в
табл. 6.15.
Таблица 6.14
Назначение выводов микросхемы OZ960
в корпусе SSOP20
№ вывода Обозначение Назначение
1 CTIMR Конденсатор, задающий время поджига
2 OVP Вход защиты от перенапряжения (порог - 2 В)
3 ENA Вход разрешения (активный уровень - высокий)
4 SST Конденсатор схемы «мягкого запуска»
5 VDDA Напряжение питания
6 AGND Корпус аналоговой части микросхемы
7 REF Вывод опорного напряжения 2,5 В
8 RT1 Резистор, задающий частоту поджига
9 FB Вход 00С по току ламп CCFL
10 СМР Выход усилителя сигнала ошибки
11 NDR_D Выход управления МДП-транзистором с п-каналом
12 PDR.C Выход управления МДП-транзистором с р-каналом
13 LPWM Выход ШИМ управления яркостью свечения ламп
14 DIM Вход управления яркостью свечения ламп (CCFL)
15 LCT Конденсатор ГПН для схемы управления яркостью
16 PGND Корпус цепей питания микросхемы
17 RT Времязадающая цепь, определяющая рабочую частоту
18 СТ
19 PDR_A Выход управления МДП-транзистором с р-каналом
20 NDRB Выход управления МДП-транзистором с п-каналом
Таблица 6.15
Назначение выводов мощной комплиментарной
пары МДП-транзисторов А04600 в корпусе
SOIC-8
№ вывода Обозначение Назначение
1 S1 Исток МДП транзистора с п-каналом
2 G1 Затвор МДП транзистора с п-каналом
3 S2 Исток МДП транзистора с р-каналом
4 G2 Затвор МДП транзистора с р-каналом
5 D2 Сток МДП транзистора с р-каналом
6 D2 Сток МДП транзистора с р-каналом
7 D1 Сток МДП транзистора с п-каналом
8 D1 Сток МДП транзистора с п-каналом
Высоковольтные трансформаторы Т1, Т2 обо-
их инверторов управляются мостовыми схемами
на комплиментарных парах МДП транзисторов
СЙ25К1206 N18
Рис. 6.30. Принципиальная схема узла инвертора IN2 (INVERTER PANEL 15")
А04600. Причем в инверторе для панели
LC201V02, в каждом мосте, установлено по две
таких пары. U2, U3 — один мост (см. рис. 6.31) и
U4, U5 — другой мост (см. рис. 6.32). Каждая па-
ра включена полумостом.
В инверторе для LC150X01 в каждом мосте
используется по три комплиментарные пары. U2,
U3, U6 — один мост (см. рис. 6.29) и U4, U5,
U8 — другой мост (см. рис. 6.30). Один из полу-
мостов в каждом из этих мостов содержит две
включенные параллельно комплиментарных па-
ры. Такое включение связано с несимметрией
ШИМ сигнала. Плата инвертора для ЖК панели
LC150X01 питается напряжением 12 В, а для
LC201V02 — напряжением 24 В. Поэтому парал-
лельное включение комплиментарных пар толь-
ко в одном (перегруженном) полумосте облегча-
ет тепловой режим комплиментарных пар при
низком напряжении питания, а значит при боль-
шем токе нагрузки, чем в инверторе для панелей
LC201V02.
Несмотря на то, что схемы инверторов для
панелей LC150X01 и LC201V02 несколько разли-
чаются, позиционные номера активных элемен-
тов ряда каскадов совпадают:
• Q8, D15 (рис. 6.29 и 6.31) — стабилизатор 5 В
для питания U1;
• Q3, Q11 (рис. 6.29 и 6.31) — схема включения;
• Q1 (рис. 6.29 и 6.31) — ключ схемы «мягкого
запуска»;
• Q22 (рис. 6.30 и 6.32) — ключ схемы защиты
от перегрузки по току;
• U7A, D2, Q2, Q4 (рис. 6.30 и рис. 6.32) — схе-
ма защиты от перегрузки при понижении на-
пряжения питания;
• U7B (рис. 6.30 и 6.32) — компаратор схемы
управления яркостью.
При ремонте инверторов важно знать некото-
рые характерные напряжения на выводах микро-
схемы U1 типа OZ960. Так на выв. 1 напряжение
должно быть около 0 В, на выв. 2 — приблизите-
льно 0,8...0,9 В, а на входе «мягкого запуска» в
момент запуска — около 4 В. На выходе усилите-
ля ошибки (выв. 10) постоянное напряжение дол-
жно быть чуть больше, чем на входе обратной
связи — выв. 9 (обычно, на выв. 10 — от
VIN-1
0/225^1206 т/31 :ТЙХ) 126гтН
G2
N9<
D2 к-
J.
S2
D2
R/22
C37
CZ333W0605/50V
, R31
.... , УЧ
CZ225KH
421
J/4600
U5
5
D
G2
D2
6
S2
D2
C20
0/225^1206
N8<
см
12
FV22
G1
D1
C/333K70805/50V
S1
D1 -I6
U/4600
U6B
R62
FV1OOJV1%
R61
N68
D/BZM55 375 $
!426 R73
R65
cm RS.09K/1%
Ж.СР19
R/NC
R59
R60
2
R/392»V1%
R69
R/NC
R53
R/5.1K/1%
2
R/100k71%
U/LM392
R/IOOK/1%
Q4
Q/2N7OO2
U/LM392
R/100K/1%
„ 8
R75 > <3
Vin-1
'R48 NDR-B
>R/15K О
FB
Q Q22
Q/2N7002
_2 I ^Q2
•T--J H|Q/2N7002
2
C56
Z±C/103>
N79
029
CA58fF
С50
N91N
/BZM55 575
445
/BZM55 575
.425
C40
C^6pF
R30
CN5
R/100K/1206
N50
R57
R/100KM206
0/821^2504
8
R33
R/100K/1206I
N59
R67
C47
СЛ>8рР
R66<g
[g
493
456 C/CP
C51
12____IL
R/100К/1206
R/100Ю1206
OVP
»R37
,R/100K
449 C/CP
C52
2___||_
FV0/0805
23N77 Ж
Т/ЕЕ0803
I
, R36
----A
2
§5
§
с£
1
S
Puc. 6.32. Принципиальная схема узла инвертора IN2 (INVERTER PANEL 20")
1,32...1,35 В, а на выв. 9 — 1,24...1,25 В). Есть не-
большое отличие между постоянными составля-
ющими на выходах управления МДП транзисто-
рами с р- и n-каналами. На выв. 12 и 19 постоян-
ное напряжение 2,7 В, а на выв. 11 и 20 — около
2,5 В.
Неисправности инверторов,
их диагностика и устранение
Лампы подсветки в рабочем режиме
не включаются (изображение имеет вид
малоконтрастных, еле заметных «теней»)
При такой неисправности в первую очередь
нужно проверить напряжение и цепи питания ин-
вертора — на контактах 6, 7, 8 разъема CN1
(12 В для LC130V01, LC150X01 и 24 В для
LC201V02). В первую очередь необходимо про-
верить предохранитель F1 на плате инвертора.
Если он сгорел, надо проверить цепи питания ин-
вертора на короткое замыкание (КЗ). Только убе-
дившись в отсутствии КЗ, следует заменить пре-
дохранитель и произвести повторное включение.
Следует проверить также исправность стабили-
затора 5 В на транзисторе Q3 (13"-панель) или
Q8(15"- и 20"-панели).
Если напряжения и цепи питания в норме, то
следует проверить команду включения на кон-
такте 5 разъема CN1 (уровень лог. 1 в рабочем
режиме) и схему включения (см. описание вы-
ше). При отсутствии высокого уровня на контакте
5 CN1 в рабочем режиме, можно подать его че-
рез резистор 33 кОм принудительно от источника
5 В на базу транзисторного ключа Q1 (^"-па-
нель) или Q3 (15"-, 20"-панели). В инверторах
для телевизоров с панелями 15" и 20" напряже-
ние 5 В можно подавать непосредственно на
выв. 3 микросхемы U1 (OZ960), исключая транзи-
сторы схемы запуска. Если подсветка включится,
то инвертор исправен, неисправность следует
искать в узле С5 телевизора. Если команда
включения присутствует или в случае, если при-
нудительно подсветку запустить не удалось, сле-
дует проверить работу генератора преобразова-
теля с помощью осциллографа, просмотрев эпю-
ры напряжений на базах транзисторов Q9 и Q10
(13"-панель, рис. 6.28) или на выводах 11, 12 и
19, 20 микросхемы U1. Если генерации нет, то
следует проверить указанные элементы мето-
дом замены. Еще одна причина, по которой воз-
никает этот дефект, — это наличие коротких за-
мыканий в нагрузках и/или обмотках трансфор-
маторов инверторов. В этом случае в первую
очередь следует проверить высоковольтные кон-
денсаторы (на утечку-пробой) и на наличие про-
гаров в плате и разъемах ламп подсветки. И еще
одно замечание. При проверке и ремонте инвер-
тора в автономном режиме следует помнить, что
инвертор может не запускаться без нагрузки и с
очень малой нагрузкой. В этом случае в качестве
эквивалента нагрузки вместо ламп подсветки
удобно использовать резисторы мощностью 2 Вт
и номиналом 100 кОм.
Инвертор включается и самопроизвольно
выключается через небольшой промежуток
времени (от 1 секунды до нескольких
минут)
Короткие вспышки ламп подсветки возможны
из-за плохого контакта одной или нескольких
ламп в разъемах, а также при неисправностях
самих ламп.
В телевизорах с 13" экраном при самопроиз-
вольном выключении ламп подсветки следует
проверить цепи защиты инверторов и, в первую
очередь, стабилитрон D5, датчик тока — рези-
стор R38 и ОУ U1 (LM339A) (см. рис. 6.28).
В телевизорах с экраном 15" и 20" в этом слу-
чае проверяют напряжение OVP на выв. 2 U1
(см. рис. 6.29 и 6.31). Если оно значительно отли-
чается от номинального (более 2 В), то следует
проверить цепи защиты от перенапряжения, под-
ключенные к этому выводу. Если же напряжение
OVP в норме, то следует проверить методом за-
мены конденсатор С23, задающий время поджи-
га (подключен к выв. 1 микросхемы U1). Если
конденсатор исправен, проверяют напряжение
на выв. 9 и 10 U1: напряжение на выв. 10 должно
быть несколько больше, чем на выв. 9 (см.
выше). Если это не так, то следует проверить ем-
костной делитель С12 С21.
Лампы подсветки помигивают
Причиной этого дефекта чаще всего являются
сами лампы CCFL.
Вторая из возможных причин — это не стаби-
льная работа инвертора. Для проверки инверто-
ра вместо каждой из ламп надо включить эквива-
лентную нагрузку — резистор 100 кОм 2 Вт, а в
разрыв цепи питания инвертора (12/24 В) — мил-
лиамперметр на пределе 10...20 мА, и включить
питание инвертора. Если ток потребления инвер-
тора стабилен в течение достаточно длительно-
го времени (получаса — часа), то инвертор мож-
но считать исправным. Если инвертор работает
нестабильно, то в телевизорах с экраном 15" и
20" необходимо проверить частоту и симметрию
пилообразного напряжения на выв. 17 контрол-
лера U1. При нарушении формы и/или частоты
проверить методом замены конденсаторы С14 и
С21 (см. рис. 6.29 и 6.31).
В первичных цепях инвертора телевизора с
экраном 13" этот дефект возникает чаще всего
из-за неисправности микросхемы ОУ U1
(LM339A) или ее внешних элементов (см. рис. 1).
К подобному дефекту могут привести и вто-
ричные цепи инвертора, в первую очередь транс-
форматоры и высоковольтные конденсаторы.
Сервисные режимы шасси LC13E АА
Традиционно для PHILIPS, рассматриваемое
шасси имеет три сервисных режима — SDM (Ser-
vice Default Mode), SAM (Service Alignment Mode)
и CSM (Customer Service Mode). Для работы в
сервисных режимах потребуется сервисный
пульт типа RC7150. Если его нет в наличии, мож-
но использовать штатный ПДУ (Part № 3139 125
31881).
С помощью сервисных режимов решаются
следующие задачи:
— создание и настройка предустановленных на-
строек пользователя;
— включение одного из предустановленных ре-
жимов;
— настройка конфигурации конкретной модели
телевизора;
— регулировка параметров изображения: балан-
са белого и геометрии.
Сервисный режим SDM
Для входа в сервисный режим SDM из рабо-
чего режима или из режима SAM с помощью пу-
льта RC7150 вводят с него команду DEFAULT.
На штатном ПДУ в этом случае последовательно
нажимают цифровые кнопки 0—6—2—5—9—5 и
кнопку MENU. В правом верхнем углу экрана
должна появиться надпись «SDM».
Еще один вариант входа в режим SDM: замы-
кают контакты 5 и 6 на разъеме панели LED/RC и
подают на ТВ питание от AC/DC-адаптера.
Если режим SDM включен, в правом верхнем
углу экрана появится сообщение «SDM».
Для выхода из режима SDM на пульте
RC7150 нажимают кнопку EXIT, а на штатном
ПДУ вводят с цифровой код 00 или переключают
ТВ в дежурный режим (при этом буфер ошибок
не очищается).
Если в режиме SDM отключить питание ТВ, то
после его включения ТВ снова войдет в режим
SDM.
В режиме SDM фиксируются следующие пре-
дустановки ТВ:
— режим PAL/SECAM, частота настройки
475,25 МГц PAL;
— уровень громкости 25 %;
— параметры изображения и другие звуковые
параметры устанавливаются на уровне 50 %;
— функции ТАЙМЕР и ТАЙМЕР СНА выключены
(и после выхода из режима SDM);
- функции ЗАМОК ОТ ДЕТЕЙ, СИНИЙ ЭКРАН и
ГОСТИННИЦА недоступны (и доступны сразу
после выхода из режима SDM);
— недоступна функция автоматического выклю-
чения ТВ через 15 минут после отсутствия ви-
деосигнала.
В режиме SDM доступно пользовательское
меню: при нажатии кнопки MENU оно отобража-
ется на фоновом изображении (задний план).
Нажатием кнопки Р+ переключаются предуста-
новленные пользователем ТВ каналы. Нажатием
кнопки OSD или info+ отображается или скрыва-
ется изображение серийного номера модели, бу-
фера ошибок, часов (HRS) и кодов опций. Это
сделано для того, чтобы изображение OSD не
мешало во время сервисных измерений.
Сервисный режим SAM
Это режим используется для сервисных регу-
лировок, установки опций, считывания и очистки
буфера ошибок и сохранения данных в энергоне-
зависимой памяти.
Для входа в режим SAM вводят с сервисного
пульта RC7150 команду ALLIGN, Ввод кода
062596 со штатного ПДУ и нажатие кнопки info+
переключает ТВ из нормального режима или ре-
жима SDM в режим SAM.
Для выхода из режима SAM на пульте
RC7150 нажимают кнопку EXIT, на штатном пу-
льте вводят код 00 или переключают телевизор в
дежурный режим.
Если в режиме SAM выключить питание ТВ
(отключить AC/DC-адаптер от сети), то после по-
вторного включения питания ТВ включится в
нормальный режим.
SAM Menu
CL 36532073_084.eps
021203
Рис. 6.33. Сервисное меню SAM
Внешний вид сервисного меню в режиме SAM
приведен на рис. 6.33.
В этом режиме на экране отображаются сле-
дующие параметры:
— HRS, операционное время (наработка) в
16-ричном виде;
— SWID, код программного обеспечения (Firm-
ware) микроконтроллера;
— ERR, буфер ошибок (7 возможных кодов оши-
бок в буфере);
— байты опций (8 возможных кодов байтов оп-
ций);
— субменю в режиме скроллинга (прокрутки).
Для навигации в меню SAM служат курсорные
кнопки, причем, кнопки ВПРАВО, ВЛЕВО служат
для активации выбранного меню или изменения
выбранного параметра. Для возврата в глав-
ное/предыдущее меню нажимают кнопку MENU.
Если эту кнопку нажать в главном меню, активи-
руется пользовательское меню на заднем фоне
изображения.
Внешний вид субменю в режиме SAM приве-
ден на рис. 6.34.
В табл. 6.16 приведены опции субменю
OPTIONS и их возможные значения, а в
табл. 6.17 — заводские значения байтов опций.
Сервисный режим CSM
Клиентский сервисный режим используется
для удаленного обслуживания клиента. Он мо-
жет активироваться клиентом, например, после
телефонного запроса специалиста по техниче-
скому обслуживанию. В этом режиме отображае-
мые данные доступны только для чтения — по
запросу специалиста клиент их может продикто-
вать по телефону.
Для активации режима CSM необходимо со
штатного пульта ввести код 123654 или нажать
кнопку MUTE на ПДУ и одновременно любую
кнопку на передней панели ТВ (Р+, Р-, VOL+,
VOL-) в течение не менее 4 секунд.
Внешний вид изображений меню в режиме
CSM приведен на рис. 6.35 и 6.36.
В режиме CSM активированы следующие
функции:
— установлены номинальные значения пара-
метров изображения и звука;
— все авто- и предустановленные режимы вы-
ключены (ТАЙМЕР СНА, АВТОВЫКЛЮЧЕНИЕ
и т. д.);
— нажатие курсорных кнопок UP, DOWN на ПДУ
переключает изображения меню CSM1 и
CSM2 (см. рис. 6.34 и 6.35);
— кнопками Р+, Р- и цифровыми кнопками мож-
но выбрать необходимый ТВ канал.
Опции субменю OPTIONS
Таблица 6.16
Опция Описание Возможные значения
ASBY Auto Standby (after 2 hours) OFF=Disabled auto standby.
ON=Enabled auto standby after 2 hours.
SBNP Auto Standby No Picture OFF=Disabled, no automatic switch to standby.
ON=Enabled, switches to standby after 10 minutes when no ident.
С169 Picture setting for Compress 1 6:9 OFF=Disabled, 16:9 COMPRESS setting is not available in FORMAT menu.
ON=Enabled 16:9 COMPRESS setting is available in FORMAT menu item.
Е149 Picture setting for Expand 14:9 OFF=Disabled, 14:9 EXPAND setting is not available in FORMAT menu.
ON=Enabled 14:9 EXPAND setting is available in FORMAT menu item.
AV2 SCART2 AV Source OFF=Disabled, AV2 not available.
ON=Enabled, AV2 available.
AUSB Auto Standby with timer OFF=Disabled.
ON=Enabled.
WSCR Wide Screen OFF=Disabled, wide screen is displayed by FORMAT.
ON=Enabled, FORMAT is replaced by WIDESCREEN.
CBFL Comb Filter OFF=Disabled, no comb filter on the SSB.
ON=Enabled, comb filter on the SSB.
IPIX Incredible Picture OFF=Disabled, INCR, PICT is replaced by CONTRAST+
ON=Enabled, CONTRAST+ is replaced by INCR, PICT.
IPMU Incredible Picture via Menu OFF=Disabled, menu item INCR. PICT not available.
ON=Enabled, menu item INCR. PICT available.
VDBY Virtual Dolby OFF=Disabled, menu item DOLBY VIRTUAL not available.
ON=Enabled, menu item DOLBY VIRTUAL available.
PITN Philips Tuner OFF=Disabled, ALPS compatible tuner is used.
ON=Enabled, Philips compatible tuner is used.
ACI Automatic Channel Installation OFF=Disabled, Automatic Channel Installation.
ON=Enabled Automatic Channel Installation.
ATS Automatic Tuning System OFF=Disabled, automatic tuning system is ignored.
DN=Enabled Automatic tuning system, sort the program in an ascending order starting from Program 1 .
PLST Program List OFF=Disabled, the access to program List Command is ignored.
ON=Enabled the access to program List Command is processed.
VMOD Virgin Mode OFF= Virgin mode disabled.
ON= Virgin mode enabled.
SOSD Smart OSD (Picture and sound) OFF=Disabled, full display of OSD not available.
ON=Enabled, full display of OSD available.
FAPG Favorite Page OFF=Disabled favonte page in Teletext mode.
ON=Enabled favorite page in Teletext mode.
UKPNP UK Plug and Play OFF=Disabled, cannot access 'Plug and Play'.
ON=Enabled, can access 'Plug and Play'.
DNRM Dynamic noise reduction OFF= Dynamic noise reduction
ON= Dynamic noise reduction
VMUT Video Mute OFF=Disabled, no video blanking during channel/source change.
ON=Enabled, video blanking during channel/source change.
AAVL Automatic Volume Leveller OFF=Disable, menu item AVL not available.
ON=to enable, menu item AVL available.
SNIC Sound Board MSP3451 OFF=Disabled, Sound 1C MSP3451 is not present.
ON=Enabled, Sound 1C MSP3451 is present.
TMW1N Time Window OFF=Disabled, Time Window is set to 2 sees.
ON=Enabled, Time Window is set to 5 sees.
Таблица 6.16 (окончание)
Опции субменю OPTIONS
Опция Описание Возможные значения
NPRG Max No. of Programs OFF=Disabled, maximum no. of program 100.
ON=Enabled maximum no. of program 80.
WSSB Wide Screen Signal Bit OFF=disable the detection of off-air transmission wide screen signal bit.
ON=to enable the detection.
INCF Internal Comb Filter OFF=disable the BOCMA internal comb filter (for demo purpose).
ON=to enable.
NVM NVM data protection OFF= Disabled.
ON=Enabled.
HML HML OFF
ON
FMON FM radio ON OFF=Disable FM radio.
ON=Enable FM radio.
LSYN Lip synchronisation OFF= Lip synchronisation
ON= Lip synchronisation
PASI Panel size OFF for 20"
ON for 13"
SYSTEM System EW - Select West. Europe's colour and sound system.
EE - Select East. Europe's colour and sound system.
EM - Select Central Europe's colour and sound system.
0В1 Option Byte 1 8 bits, 7-1 (used)
0В2 Option Byte 2 8 bits, 7-1 (used)
ОВЗ Option Byte 3 8 bits, 7-1 (used)
ОВД Option Byte 4 8 bits, 7-1 (used)
0В5 Option Byte 5 8 bits, 7-1 (not used)
0В6 Option Byte 6 8 bits, 7-1 (not used)
0В7 Option Byte 7 8 bits, 7-1 (not used)
0В8 Option Byte 8 8 bits, 7-1 (used)
Таблица 6.17
Заводские значения байтов опций
Байт опций Модель ТВ
13PF7835/58 15PF7835/58 20PF7835/58 13PF7835/12 15PF7835/12 20PF7835/12
OB1 124 124 125 124 124 125
OB2 223 223 223 222 222 222
ОВЗ 95 95 95 94 94 94
0B4 52 52 52 52 52 52
OB5 0 0 0 0 0 0
OB6 0 0 0 0 0 0
OB7 0 0 0 0 0 0
OB8 1 1 1 0 0 0
SAM Menu
1 TYPE: 17PF9945/012 HRS:0029 CSM1
2 SWID: LC03E21-l.il
3 ERR: 0000000
4 OPT : 79 254 14 56 128 000
5
6 SYSTEM: WEST EUR 11 SOURCE : 5
7 NO SIGNAL 12 SOUND : MONO
8 13 VOLUME : 26
9 14 BALANCE: 1
10 15 COLOUR : 50
встроенной системой и автоматически записыва-
ются в 10-тичном виде в буфер ошибок. Содер-
жимое буфера ошибок (семь последних ошибок,
в порядке появления — справа налево в строке
ERR) отображается в режимах SDM, SAM и CSM.
Коды ошибок и возможные причины их появле-
ния приведены в табл. 6.18.
Таблица 6.18
Коды ошибок шасси LC13E
CL 36532073_085.eps
021203
Puc. 6.35. Сервисное меню CSM1
CL 36532073 086.eps
021203
Рис. 6.36. Сервисное меню CSM2
Сервисный режим дезактивируется следую-
щими способами:
— нажатием любой кнопки на ПДУ, кроме кур-
сорных кнопок UP, DOWN, кнопок Р+, Р- и
цифровых кнопок;
— выключением питания ТВ.
Самодиагностика шасси LC13E АА.
Коды ошибок
Аппаратные и программные ошибки, возника-
ющие во время работы ТВ, диагностируются
Код ошибки Описание ошибки, возможные дефектные элементы, узлы
0 Нет ошибок
1 Зарезервировано
2 Зарезервировано
3 Зарезервировано
4 Активирована защита источника 5 В
5 Зарезервировано
6 Главная ошибка шины 12С
7 Зарезервировано
8 Нет связи по 12С с ИС 7301
9 Нет питания 8 В ИС 7301
10 Нет связи по 12С с ЭСППЗУ 7066
11 Ошибка идентификации ЭСППЗУ 7066
12 Ошибка внутренней памяти ИС 7064
13 Нет связи по 12С с тюнером 1100
14 Нет связи по 12С с ИС 7620
15 Ошибка памяти SRAM 7070
16 Нет связи по 12С с ИС 7351
17 Нет связи по 12С с ИС 7302
18 Зарезервировано
19 Зарезервировано
20 Зарезервировано
21 Активация защиты записи SDRAM 7352
Процедура «Blinking LED»
Процедура «Blinking LED» (мигающий свето-
диод) служит для отображения содержимого бу-
фера ошибок в случае, когда нет изображения на
экране (неисправна ЖК панель и невозможно ви-
зуально посмотреть содержимое буфера оши-
бок). Когда включен режим SDM, светодиод на
передней панели ТВ индицирует содержимое бу-
фера ошибок: сам 10-тичный код ошибки индици-
руется длинными вспышками светодиода длите-
льностью 750 мс (соответствует старшему раз-
ряду в коде ошибки) и короткими вспышками (со-
ответствует младшему разряду кода ошибки),
пауза между индикацией разрядов кода состав-
ляет 1500 мс, пауза между кодами ошибок — 3 с,
финиш индикации — длинная вспышка длитель-
ностью 3 с. Например, если в буфере ошибок со-
держатся коды 12, 9, 6, 0, 0, то индикация будет
следующей: одна длинная вспышка 750 мс — па-
уза 1500 мс — две коротких вспышки — пауза
3 с — девять коротких вспышек — пауза 3 с —
шесть коротких вспышек — пауза 3 с — длинная
вспышка 3 с — далее индикация повторяется.
С помощью процедуры «Blinking LED» можно
прочитать отдельно каждый код ошибки. Для
этого со штатного ПДУ вводят код 06250х, где
х — номер кода ошибки (1-7). С сервисного ПДУ
RC7150 для вызова этой процедуры нажимают
кнопку «Diagnose» и «х», где х = 1, 2, 3, 4, 5, 6
или 7.
