ИЗОБРЕТАТЕЛЬ

ISSN 0130-1802

И РАЦИОНАЛИЗАТОР

Журнал публикует творческие решения
актуальных задач технического прогресса

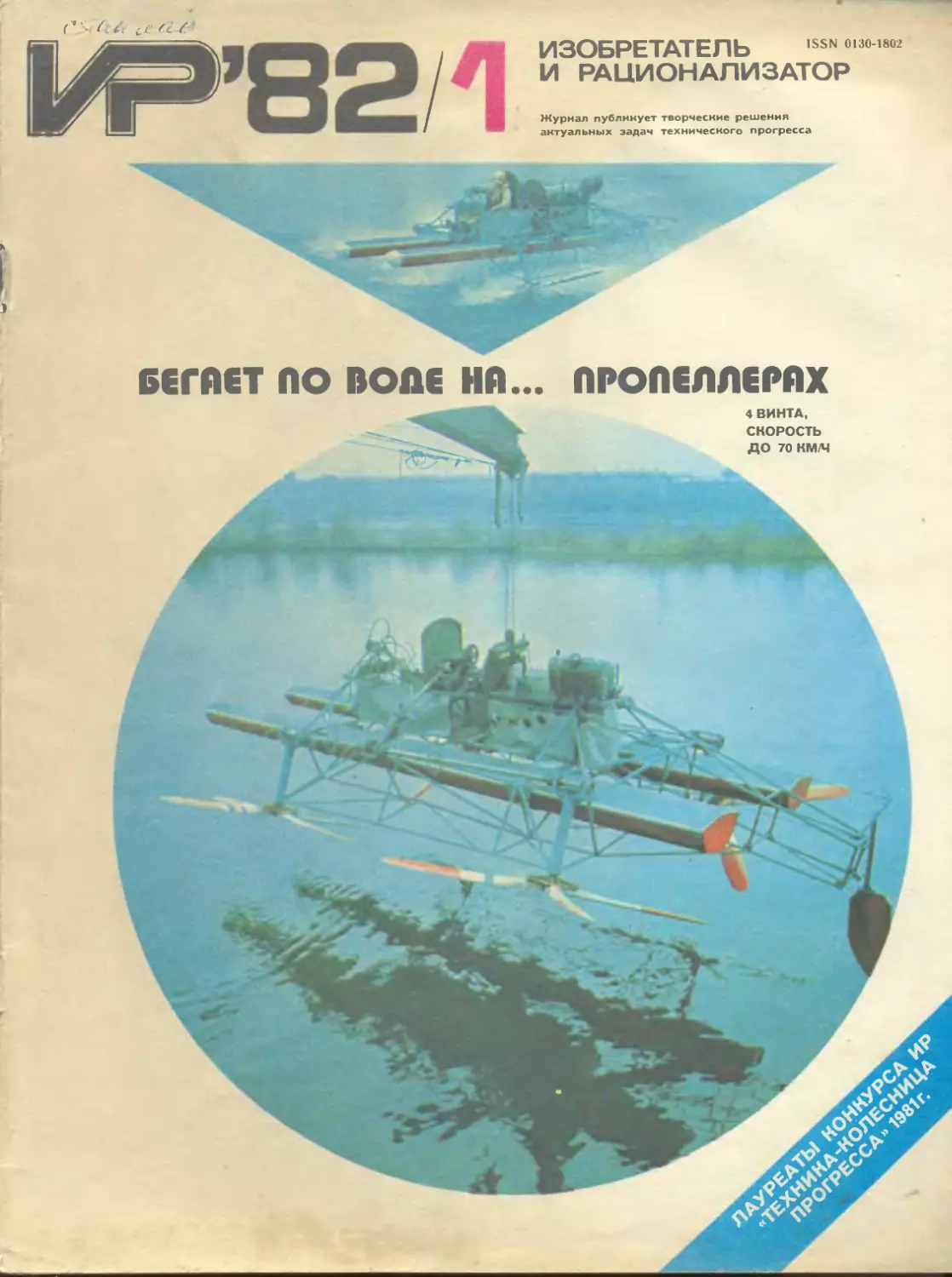

БЕГАЕТ ПО АОЛЕ НА... ПРОПЕЛЛЕРАХ

4 ВИНТА,
СКОРОСТЬ
ДО 70 КМ/Ч
МИ 0101

РАЗМЕТИТЬ сечение сложной
детали плоскостью ПРОСТО.
Нужно опустить деталь в воду и
нанести по ее периметру риску
по зеркалу воды в сосуде (а. с.
№ 841959).

МИ 0102

А. А. Никехин и его соавторы
утверждают, что АЛМАЗНОЕ
СВЕРЛЕНИЕ ПОД ВАКУУМОМ
получается точнее и качествен-
нее (а. с. № 841995).

МИ 0103

Во ВНИИ агромелиорации счи-
тают самым производительным
способом облесения страдающих
эрозией почв ПОСАДКУ ДЕРЕВЬ-
ЕВ ВЗРЫВАМИ. В пробуренные
скважины помещают взрыв-
чатку и семена с удобрениями.
Взрыв распределяет их равно-
мерно на большей площади
(а. с. X' 810117).

МИ 0104

КОЧАНЫ КАПУСТЫ С ОТВЕР-
СТИЯМИ ВМЕСТО КОЧЕРЫЖЕК
и введенными в них перфори-
рованными трубками хранятся
дольше, полагает А. М Рука-
вишников из Центральной эк-
спериментально - исследова-
тельской конструкторско-тех-
нологической лаборатории хи-
мизации сельского хозяйства
(а. с. № 810145).

МИ 0105

Г. И Соболев из ВНИИ неруд-
ных строительных материалов
утверждает, что БЕТОН, заме-
шанный НА ВОДЕ ОБРАБО-
ТАННОЙ в роторной МЕЛЬНИ-
ЦЕ, получается прочнее обычно-
го (а. с. Ns 833736).

МИ 0106

Слава лесковского Левши, под-
ковавшего блоху, меркнет перед

изобретателями из Института
физиологии им. А А. Богомоль-
ца. сделавшими ИНСТРУМЕНТ
ДЛЯ ВВЕДЕНИЯ ЭЛЕКТРОДА В
НЕРВНУЮ КЛЕТКУ (а. с.
№ 843945).

МИ 0107

Учтя сложность гратоснимаю-
щих устройств, изобретатели
В. П. Воинов, Н. М. Ведерников
и К. И. Мулюков ПРЕДУСМОТРЕ-
ЛИ на одной из свариваемых
труб КАНАВКУ ДЛЯ ГРАТА, ко-
торый скапливается в ней во
время сварки и не мешает
дальнейшей эксплуатации тру-
бопровода. Способ годится лишь
при телескопическом соедине-
нии труб (а. с. № 844187)

МИ 0108

В. И. Ветров и Е. А. Бабкин
ИЗОБРЕЛИ ПРУЖИНУ СЖА-
ТИЯ, на верхнем и нижнем
опорных витках которой пред-
усмотрены выступы Изобре-
татели утверждают, что такая
пружина прочнее обычной (а. с.
№ 844850)

МИ 0109

БИОЛОГИЧЕСКИ АКТИВНЫЕ ВЕЩЕСТВА НАНОСЯТ НА ОТРЕЗ-
КИ ПОЛИМЕРНЫХ НИТЕЙ, которые затем сбрасывают с воз-
духа на растения. Изобретатель Д Г Скалов из ВНИИ примене-
ния гражданской авиации в народном хозяйстве считает такой
способ обработки растений наиболее экономичным и меньше
загрязняющим окружающую среду (а. с. № 843905).

МИ ОНО

КОРМ ДЛЯ ПЧЕЛ ИЗ МУШИНЫХ
ЛИЧИНОК, добавляемых в ка-
честве белкового компонента к
меду, сахарному сиропу и са-
харной пудре, изобретенный в
НИИ пчеловодства, питательнее
обычного, а стоит дешевле
(а. с. № 845818).

МИ 0111

Нахлесточное сварное СОЕДИ-
НЕНИЕ из алюминиевых лис-
тов СТАНЕТ ГЕРМЕТИЧНЫМ,
если соединяемые поверхности
оксидировать, а в зазор между
ними ввести клей (а. с.
№ 846171).

МИ 0112

ЧТОБЫ УМЕНЬШИТЬ НЕРАВ
НОМЕРНОСТЬ ИЗНОСА ПРОКАТ
НОГО ВАЛКА, изобретатели из
Московского института стали и
сплавов предлагают делать его
бочкообразным, собирая из ко-
лец с различной твердостью
(а. с. № 845902).

МИ 0113

Изобретатели из ВНИИ по монтажным и специальным работам
рекомендуют ПРИВАРИВАТЬ ВЫВОДЫ ОБМОТКИ ЯКОРЯ электри-
ческой машины к коллекторным пластинам неплавящимся элек-
тродом. Для этого конец электрода нужно притупить так, чтобы
сварочная дуга захватывала весь вывод, но не оплавляла изоля
цию между пластинами (а. с № 846165).

МИ 0114

Дизайнеры из Ленинградского
зонального научно-исследова-
тельского и проектного инсти-
тута типового и эксперимен-
тального проектирования жи-
лых и общественных зданий
разработали ДЕРЕВЯННЫЙ РАЗ
БОРНЫЙ ДОМ В ФОРМЕ ШЕС-
ТИГРАННИКА (свидетельство
на промышленный образец
№ 10932).

МИ 0115

При массовой промежуточной
маркировке деталей ОТОРВАТЬ
бирку НЕ МЕНЕЕ ХЛОПОТНО,
ЧЕМ УСТАНОВИТЬ Эту опера
цию удалось механизировать,
причем устройство отрывает
бирки почти любой длины (а. с.
№ 846270).

МИ 0116

С. С. Давыдов. Н. С. Ермаков и А. С. Жиров из института Госхим-
проект и Московского института инженеров железнодорожного
транспорта предлагают АРМИРОВАННЫЕ железобетонные КОН-
СТРУКЦИИ ФОРМОВАТЬ В ЭЛАСТИЧНЫХ ОБОЛОЧКАХ из стекло-
ткани, пропитанной синтетическим латексом, и утверждают, что
при этом затраты получаются меньше обычных (а. с. № 846281).

МИ 0117

В ЦКБ с опытным производст-
вом АН Белорусской ССР ИЗО-
БРЕЛИ шагающее КОЛЕСО, об-
разованное башмаками на што-
ках гидроцилиндров и криво-
шипным механизмом в ступице,
обеспечивающим их поперемен-
ную работу (а с. № 846316).

МИ 0118

Изобретен автомобильный КУ-
ЗОВ В КОТОРОМ во время тран
спортировки ПРОСУШИВАЕТСЯ
И ОЧИЩАЕТСЯ зерно. Делает-
ся это с помощью встроенных
в днище шнеков (а. с. № 846344).

МИ 0119

В Северном филиале ВНИИ по
строительству магистральных
трубопроводов и во Всесоюзном
заочном инженерно-строитель-
ном институте считают, что,
изменяя фракционный состав
песка в обычном бетоне, можно
влиять на его морозостойкость
и водопроницаемость (а. с.
№ 846525).

МИ 0120

Изобретатели из Московского
лесотехнического института и
сибирские строители утверж-
дают, что ИЗ ЗОЛЫ БУРЫХ
УГЛЕЙ И ДРЕВЕСНЫХ ОПИЛОК
получаются ПРОЧНЫЕ СТРОИ-
ТЕЛЬНЫЕ ПЛИТЫ (а с.
№ 846527).

МИ 0121

СПАРЕННЫЙ ВЕЛОСИПЕД изо-
бретателя В. А. Подшивалова
управляется одним рулем, так
что один из велосипедистов
лишь крутит педали, а другой —
следит за дорогой. Изобрета
тель считает разумным такое
разделение труда (а с.
№ 846371)

МИ 0122

ГРЕБНЫЕ ВИНТЫ МОЖНО УС-
ТАНОВИТЬ так, чтобы лопасти
одного вращались между лопа-
стями другого, тогда уменьша-
ются габариты движителя и по-
вышается гидродинамический
КПД Изобрела Л. А Комарова
из Московского филиала инсти-
тута Гипрорыбфлот (а. с.
№ 846395).

МИ 0123

Легкий БЕТОН СТАНЕТ еще
ЛЕГЧЕ, если в смесь добавить
алюминиевую пудру. Изобрете-
ние сделано в Московском ин-
женерно-строительном инсти-
туте (а. с. № 846522).

МИ 0124

ПРОЧНАЯ, ЭЛАСТИЧНАЯ. ВЫ-
СОКОТЕРМОСТОЙКАЯ бетонная
смесь получается из ортофос-
форной кислоты, окиси железа,
стальных волокон, золы теп-
ловых электростанций и ОТХО-
ДОВ медно-никелевого произ-
водства (а. с. № 846531).

МИ 0125

В ЦНИИ механической обработ-
ки древесины твердосплавные
пластины перед тем, как паять
их к резцам, «пескоструят», ис-
пользуя ПАЯЛЬНЫЙ ФЛЮС с
гранулами от 0,25 до 2,5 мм В
КАЧЕСТВЕ АБРАЗИВНОГО МА-
ТЕРИАЛА. Авторы изобретения
В. Д Дунаев и А А Кулешова
(а. с № 848208).

МИ 0126 ’

Г. Г. Анучин изобрел новый спо-
соб закрепления деталей слож-
ной конфигурации. Деталь ус-
танавливают в корпусе станоч-
ного приспособления и залива
ют легкоплавким наполнителем,
а чтобы дело шло быстрее, в
расплав набрасывают куски то-
го же наполнителя (а. с.
№ 848252).

МИ 0127

Используя изобретение В. И.
Ермакова и Л В. Коиина из Ин-
ститута леса Карельского фили-
ала АН СССР, можно с наимень-
шими потерями создавать СТЕ-
ЛЯЩИЕСЯ САДЫ. Для этого в
трехлетием возрасте нужно на
дереве сделать клиновидный
надрез и rotнуть ствол под
прямым угл<>м (а с № 812229).

МИ 0128

Простейший способ УМЕНЬ-
ШИТЬ ИСПАРЕНИЕ ВЛАГИ—
покрыть заполняемые водой
борсзды синтетической плен-
кой Изобрели А. В Шуравилин
и А Е Касьянов из Универси-
тета дружбы народов им Патри
са Лумумбы (а. с № 843869)
МИКРОИНФОРМАЦИЯ

БЛИЦ

МИ 0129

Член корреспондент АН СССР А. С. Монин доктор физико-математических наук К- Н. Фе
доров и кандидат технических нахк В П. Шевцов из Института океанологии
им П П Ширшова установили, что в открытом океане существуют различные по ско-
рости и направлению перемещения смежных слоев воды толщиной от 10 до 30 м. При-
нято решение о выдаче авторам диплома на открытие № 240. Открытие океанологов по-
зволит использовать более широко акустические методы исследования Мирового оке
ана расширит представление о гидродинамических и термодинамических процессах,
протекающих в нем повысит достоверность подсчетов скорости распространения раз
личных загрязнений, даст возможность по-новомх подойти к проблеме миграции в оке
анах планктона и других живых организмов

Ж

МИ 0146
РЕЖУЩИЕ ПЛАСТИНКИ НА
ИНСТРУМЕНТ	ВЫГОДНЕЕ

ПРИКЛЕИВАТЬ, чем привари-
вать, тогда державки можно
использовать многократно, ос-
вободив их от изношенных пла-
стинок нагревом Технология
приклеивания разработана в
Донецком проектно конструк-
торском технологическом ин-
ституте.

МИ 0130

ЭКСКАВАТОРЫ С ОБОГРЕВАЕ-
МЫМ КОВШОМ изобрели в
Свердловском горном институ-
те. Ковш и дру гое рабочее обо
рудование обогреваются горя-
чим воздухом от компрессора,
установленного на шасси эк-
скаватора (а. с. № 846673).

МИ 0137

В Д. Даровских из Фрунзенско-
го политехнического институ-
та назвал свое изобретение —
РОБОТОТЕХНИЧЕСКИЙ КОМ
ПЛЕКС. В его составе много-
позиционный обрабатывающий
станок, промышленный робот
и автоматическое ориентиру ю
щее устройство (а. с. № 848262).

МИ 0138

Для абразивной обработки де
таль располагают между по-
люсами электромагнитов, ЗА-
ЗОР ЗАПОЛНЯЮТ ЖЕЛЕЗНЫМ
ПОРОШКОМ, а затем деталь и
магниты перемещают относи-
тельно дрчт друга (а. с.
№ 848319).

МИ 0139

Р М Назаров и Н Н Назарова
изобрели ЗУБЧАТОЕ КОЛЕСО С
РЕГУЛИРУЕМЫМ ДИАМЕТРОМ
О этой целью обод, на котором
закреплены элементы зубчато-
го венца, выполнен разрез-
ным (а. с. № 848826).

МИ 0142

БЕТОН можно приготовить и НА
СНЕГУ, если цемент и наполни
тели предварительно подогреть
до 40 50 градусов. Изобрел
Б. И. Курденков с соавторами
из СКТБ Главного управления
по строительству Байкало
Амурской магистрали.

МИ 0143
Англичанин К. Чэппэлл запа
тентовал в СССР новый способ
извлечения вредных примесей
из жидких промышленных от-
ходов Вводя в отходы каль-
цийсодержащий цемент и ак-
тивированный уголь получают
камнеобразную массу, удоб-
ную для захоронения (патент
СССР № 849993).

МИ 0144

Изобретатель Д. И Кротов предлагает встраивать в каблуки меха
низмы противоскольжения с защелками. В каблук нужно встро
ить, кроме защелки, еще и тягу, и пружину с регулировочным
нинтом, и шипы. Все это. конечно, усложняет обувь, но ЗДОРОВЬЕ,
как говорится, всего ДОРОЖЕ (а. с. №> 847980)

МИ 0147

Изобретатель из ФРГ 3 Байс-
фенгер предлагает устройство
ДЛЯ ГРАВИРОВАНИЯ по метал-
лу ЭЛЕКТРОННЫМ ЛУЧОМ.
Мундштук электронно-лучевой
пушки устроен так, что необ-
ходимый для обработки ваку-
ум создается непосредственно
в рабочей зоне луча, и не нуж-
но все изделие помещать в ва-
куумную камерх (патент СССР
№ 849991).

МИ 0148

Рычажный механизм, управля-
емый гидроцилиндрамй, ПОД-
ДЕРЖИВАЕТ длинные «КРЫ-
ЛЬЯ» ПОЛИВНОЙ МАШИНЫ ГО-
РИЗОНТАЛЬНЫМИ, несмотря на
неровности почвы, по которой
движется несущая их тележка.
Изобретение сделано в Латвий-
ской сельскохозяйственной ака-
демии (а. с № 843867).

МИ 0131

Г. М. Острнков из Казахского отделения Центрального научно-исследовательского и про-
ектного института строительных конструкций изобрел УДИВИТЕЛЬНЫЙ ЖИЛОЙ ДОМ.
На высокой мачте установлено вращающееся кольцо, к которому подвешены этажи. Они
не только вращаются, но и перемещаются вверх-вниз. Изобретатель утверждает что
в таком доме жить комфортнее. Возможно это так. но что веселее — бесспорно (а. с.
№ 787585).

МИ 0132

Латвийские специалисты создали СВЕТОЗАЩИТНЫЕ ЭЛЕКТРООПТИЧЕСКИЕ ОЧКИ, кото-
рые при обычном освещении прозрачны, как стекло, но мгновенно превращаются в тем-
ные светофильтры, если например, вспыхнет сварочная д\га

МИ 0133

НА ВДНХ СССР был показан ленточный конвейер с подмагничиванием грузов, разрабо-
танный в Донецком политехническом институте Груз не упадет с ленты даже при ус-
тановке ее в вертикальное положение. Опытный образец у ж'е внедрен в производство

МИ 0134

Японская фирма «Чуко Касэй Когио Ко» демонстрировала на международной выставке
< Связь-81», проходившей в сентябре в московском парке «Сокольники», клейкую ленту
на основе новой ткани ЧУКОФЛО которая МОЖЕТ РАБОТАТЬ В ДИАПАЗОНЕ ТЕМПЕРА -
ТУР ОТ —70 ДО +200с С Применяется для облицовки крупных строи тельных конструк-
ций. отжимных валков, электроизоляционных работ

МИ 0135

Нефтяные ОТХОДЫ после МОЙ
КИ танкеров можно использо-
вать В КАЧЕСТВЕ ТОПЛИВА для
судовой котельной установки
Разработана автоматическая
система утилизации (а. с.
№ 839833).

МИ 0140

Изобретатели Ю М. Королев.
В. К Соколов и В Ф Соловьев
предлагают ПРИ СВАРКЕ МЕ-
ТАЛЛ НЕ НАПЛАВЛЯТЬ между
кромками. А ОСАЖДАТЬ ИЗ
ГАЗОВОЙ ФАЗЫ, для чего в
разделку помещать испаряе-
мую спираль из тонкой прово-
локи (а с. № 791476).

МИ 0145

Э Л. Артемьев и Ш. Я. Янаев из Астраханского технического ин-
ститута рыбной промышленности изобрели прибор, который с по-
мощью телевизионных датчиков и логических устройств ПОДСЧИ
ТЫВАЕТ ПРОПЛЫВАЮЩУЮ ПО РЕКЕ РЫБНУЮ МОЛОДЬ, отличая
при этом мальков от веток, щепок, кусочков коры... Прибор заин-
тересует рыбоводов, ихтиологов, экологов (а. с № 847959).

МИ 0136

СТРУЯ ВОДЫ под давлением.
ЗАКРУЧЕННАЯ ВОКРУГ СВОЕЙ
ОСИ. быстро и качественно сни-
мает с бревен кору (а с
№> 810495).



МИ 0141

Чтобы поймать ПЛОДЫ, падающие с деревьев при механизированной Уборке различны-
ми встряхивателями, итальянские специалисты предлагают упругие надувные пневмо-
рукава, развертывающиеся из рулона, подобно «тещиному языку». Из отдельных рука-
вов можно быстро составить покрывало нужной площади' а для сматывания его доста-
точно только выпустить воздух.
I СОБЫТИЯ... НОВОСТИ... СОШТИЯ... НОВОСТИ... СОБЫТИЯ... НОВОСТИ...СОБЫТИЯ...

НОВЕЙ

ЧУДО-ДВИГАТЕЛЬ?

Немецко-американская патент-
ная фирма RDT сообщила о
создании нового автомобиль-
ного двигателя, работающего
по принципу Ванкеля. Характе-
ристики его таковы: расход
топлива — примерно 4 литра
на 100 километров, мощность—
100 л. с., смена масла в кар-
тере — через 500 тысяч кило-
метров (то есть масло залива-
ется в машину раз и навсегда,
т. к. кузов не простоит так
долго — ред.). Двигатель вы-
полнен из нержавеющей ста-
ли, имеет диаметр 35 см и вес
58 кг. Стоимость его изготов-
ления при серийном производ-
стве оценивается в 300 долла-
ров. Сообщается также, что у
нового двигателя резко сни-
жен выброс вредных веществ.
ОТ РЕДАКЦИИ.

Мы попросили прокомменти-
ровать это сообщение доктора
технических наук Н. С. Ханина,
заведующего лабораторией
турбопоршневых двигателей
НАМИ:

— Судя по параметрам, уда-
лось создать дизельный вари-
ант двигателя Ванкеля. Его ха-
рактеристики должны быть
примерно такими. Я не пред-
ставляю, чтобы иные типы мо-
торов можно было довести до
аналогичных показателей. На-
пример, одна из самых эко-
номичных моделей — дизель-
ный «Гольф» Фольксваген
расходует 6,5—7 литров на
100 км при мощности 80 л. с.
(с наддувом). Одновременно
хочу отметить, что единичные
удачные образцы двигателей
Ванкеля изготавливались не-
однократно, однако крупно-
серийное производство (ФРГ,
Япония) продолжалось недолго.

ВСТРЕЧА ТОДОРА ЖИВКОВА С НОВАТОРАМИ

Генеральный секретарь Центрального Комитета Болгарской коммунистической партии,
Председатель Государственного Совета товарищ Тодор Живков встретилсв с видными
изобретателями и рационализаторами страны, с руководством и сотрудниками Госу>
дарственного Института изобретений и рационализаций. Он поблагодарил новаторов
за большой вклад в решение задач седьмой пвтилетки. Особые надежды, сказал
товарищ Тодор Живков, в реализации очередного пятилетнего плана партия и прави-
тельство возлагают на изобретателей и рационализаторов — активных творцов техни-
ческого прогресса. Особенно важно сейчас быстрее внедрять разработки в практику.
Необходимо создать такие условия, чтобы и автор предложения, и руководство пред-
приятий, и общество в целом были одинаково заинтересованы в быстром использова-
ний созданных новинок. Недостаточно внедрить изобретение в единичном экземпляре.
Требуется найти ему соответствующее место в каждой отрасли, во всем народном
хозяйстве.

Товарищу Тодору Живкову были вручены почетный знак Института изобретений и
рационализаций и грамота за исключительный вклад в развитие и укрепление изобре-
тательской деятельности и рационализаторского движения в Народной Республике
Болгарии, за постоянную заботу о раскрытии таланта и творческого гения болгарского
народа.

НА СНИМКЕ: во время вручения почетных наград. Генеральный секретарь ЦК БКП,
Председатель Государственного Совета Т. Живков, главный редактор журнала «Изоб-
ретательство и рационализация» И. Рельовска, генеральный директор Института
изобретений и рационализаций К. Илиев.

Второе открытие сделано за-
ведующим клиники Института

♦ АКТИВНОСТЬ ИЗОБРЕТАТЕЛЕЙ РАСТЕТ

С января 1981 года в Болгарии
началась восьмая пятилетка—
пятилетка технического про-
гресса. Успешно завершили пре-
дыдущую пятилетку болгарские
изобретатели и рационализато-
ры. С 1976 по 1980 год зареги-
стрировано 6175 национальных
изобретений, что составляет
44 процента всех болгарских
изобретений. Экономический эф-
фект от внедрения новаторских
разработок за пятилетие при-
близился к полутора миллиар-
дам левов.

ДВА ПЕРВЫХ БОЛГАРСКИХ
ОТКРЫТИЯ

Что такое электрофотография,
знают многие, особенно одну
из ее разновидностей — ксеро-
графию. Стала известна и элек-
трофотография на фотоэлектре-
тах. Открытие фотоэлектретов



МЕТОДИКУ ИЗОБРЕТАТЕЛЬСТВА ОБСУГ-ДЙ.’Т НА
М_5;’7НАР0ДН0М КОНГРЕССЕ

XVI Международный конгресс
по истории науки, проходив-
ший в Бухаресте в конце авгус-
та — начале сентября, впервые
познакомился с деятельностью
Центра методологии изобрета-
тельства при Азербайджанском
республиканском совете ВОИР.
Состав советской делегации —
представители АН СССР, Мин-
вуза СССР и Госкомитета по
науке и технике. Руководи-
тель-директор Института ис-

связано с именем болгарского
академика Георги Стефанова
Наджаиова. Изучая светочув-
ствительные диэлектрики, он
нашел, что некоторые из них
при одновременном воздействии
электрического поля и света по-
ляризуются и сохраняют при-
обретенную поляризацию дли-
тельное время. Вещества, обла-
дающие таким свойством, Над-
таков на правах первооткры-
вателя назвал фотоэлектретами:
под этим именем они и распро-
странились по миру. Они отны-
не всегда будут возглавлять
список открытий, сделанных
болгарскими учеными: в 1981
году Институт изобретений и
рационализаций внес в государ-
ственный реестр под Nt 1 откры-
тие Георги Наджакова с при-
оритетом от 22 июня 1937 года.

тории естествознания и техни-
ки АН СССР профессор Ми-
кулинский С. Р.

Конгресс, организатором ко-
торого выступает Междуна-
родный союз по истории и фи-
лософии науки (ЮНЕСКО), об-
суждал вопросы, связанные с
исследованиями в области ис-
тории науки и техники, научно-
го и технического прогресса.

О работе Центра методоло-
гии изобретательства сделал

педиатрии (София) доктором
Иваном Ивановым Митевым. Он
установил неизвестный ранее
сердечный тон клапанов аорты,
что позволяет иметь более цело-
стное представление о деятель-
ности сердца, предоставляет
возможность более точного
диагностирования сердечных за-
болеваний.

ЗОЛОТАЯ КНИГА НОВАТОРОВ

В 1981 году в Болгарии введена
«Золотая книга», хранящаяся в
Институте изобретений и рацио-
нализаций. В книгу будут вно-
ситься имена авторов открытий,
изобретений, рацпредложений,
имена видных общественных и
хозяйственных деятелей, жур-
налистов за особый вклад в раз-
витие и укрепление изобрета-
тельства и рационализации в
Народной Республике Болгарии.

доклад Т. Имамалнев, прорек-
тор Азербайджанского обще-
ственного института изобрета-
тельского творчества. Для де-
монстрации методики изобре-
тательства на заседании секции
конгресса организовали «игру»
(одна из форм обучения), в
которой приняли участие не
только делегаты, но и зрите-
ли, смотревшие передачу Цент-
рального телевидения Румы-
нии.

I СОБЫТИЯ... НОВОСТИ... СОБЫТИЯ... НОВОСТИ... СОБЫТИЯ... НОВОСТИ...СОБЫТИЯ. .7
Пролетарии всех стран,
соединяйтесь!

ИЗОБРЕТАТЕЛЬ
И РАЦИОНАЛИЗАТОР

№ 1

ЯНВАРЬ, 1982

425

Издается с 1929 года

ЕЖЕМЕСЯЧНЫЙ НАУЧНО-ПОПУЛЯРНЫЙ ИЛЛЮСТРИРОВАННЫЙ ЖУРНАЛ ЦС ВОИР

В НОМЕРЕ:

ПРОБЛЕМАТИКА	J.

За это бы и платить!

РЕЗУЛЬТАТЫ

ОТРАСЛЬ СТАВИТ ЗАДАЧИ 0
«Вы только слегка дотрагивае-
тесь...»

ПЯТИЛЕТКА	£

ИДЕИ И РЕШЕНИЯ

Л. КУЛЕШОВА — От станка до ав-
томобиля — эффект качества. 8. ф
Л БОГДАНОВА — Лес рубят, щеп-
ки летят в барабан. 10 ф Г. КУШ-
НЕР— Комбайны моря. 12. ф
Н ЛОХОВ — Горячее лучше. 14. ф
М КАРЛОВ — Операционная в
портфеле-«дипломат». 20.

ЛАУРЕАТЫ КОНКУРСА ИР-81 j 0
«ТЕХНИКА — КОЛЕСНИЦА
ПРОГРЕССА»

ЖИЗНЬ ВОИР	£8

В. УШАКОВ — Вот теперь спешить
надо. 18. ф В. СОЛОВЬЕВ —
Клуб-100. 19. ф В. АБРАМОВ —
Трехместный конек-горбунок. 19
ф Обратная связь 5, 35.

ИЗОБРЕТЕНО В СССР	22

И ВЫ ЕЩЕ МЕДЛИТЕ?

Из альбома С. Рыжкова. 22. ф
А. ИВАНОВ — С благословения
академика. 23 ф Я. МАССО-
ВИЧ — Чтобы не фонтазировала
24 Река на самообслуживании. 24
ф М. КАСИМОВ — «Корова» для
ста телят. 24. ф М КАЦ—Инер-
ционная рейсшина. 25. ф В. МИ-
ХАЙЛОВ— Заклеенная резьба. 26.
И током, и дробью. 26. Выращи-
вайте деревья в сосудах. 27. Цепь
не даст прилипнуть. 28. Мрамор
из каракуля 28 Последний
штрих. 29. ф Н. РАХМАНОВ —
Жидкость лучше стали. 34. ф
С. ТИМОШКОВ — Часы бьют че-
рез неделю. 35.

ТОЛЬКО ИНФОРМАЦИЯ 25

Доска объявлений — 25, 29, 33, 39
ф Мелочи жизни — 26, 27, 28, 29.
ф Патенты всего мира — 40.

ВЫСТАВКИ, ЯРМАРКИ	30

От поля — к столу

АРХИВ	32

Л. ЭГЕНБУРГ — Первый в мире са-
молет.

РЕФЕРАТЫ, ДАЙДЖЕСТЫ, Зф
РЕЦЕНЗИИ

А БАРСУКОВ — Искусство летать.
34. ф Г. СЛАВИН — Подушка и
крылья на воде. 34.

ИЗОБРЕТАТЕЛИ СИТУАЦИЙ 30

Э МАЛЬЦ — Не опоздать бы в
прошлое.

ПЕРПЕТОМОБИЛЬ 3-я с. обл.

Конструктор
Магнитогорского
горно-металлургического
института А. Бакшинов
изобрел и построил
водоплавающий аппарат,
который бегает по реке
на четырех воздушных
винтах со скоростью до
70 км/час. Винты выполняют
функции подводных крыльев
и движителя одновременно.
Подробнее—в одном из
ближайших номеров.

Фото Ю. ЕГОРОВА

Главный редактор Н. И. Карасева

Редакционная коллегия:

В. Н. Бакастов, А М. Быков, В И. Божинский,
Б Ш. Гольдберг, Д. А. Гранин, С Н. Грачев
(и. о. ответственного секретаря), И. Л. Гребенщи-
ков, В. А. Гритченко, А. П. Казанцев, В. С. Колес-
ник, Ю. М. Левин, Н. А. Логвинов, Ю. Э. Медве-
дев (зам. гл. редактора), В. Н. Овчинников,
Н. И. Сергеев, А. И. Целиков, И. Э. Чутко,
И. И. Эльшанский.

Оформление М. Р. Старцевой

Художественный редактор Н. К. Ныркова

Консультанты:

по науке и технике — А. И. Стебаев, А. А. Уман-
ский;

по экономике и праву — С. И. Берсенев,
Н. В. Безсонов, Г. С. Пладис;

по связи с зарубежными организациями массо-
вого технического творчества — М. В. Арапов,
Е. Ф Воронов

Наш адрес: 101000, Москва, Центр, ул. Кирова, 13,
ордена Трудового Красного Знамени издательст-
во ВЦСПС Профиздат

Телефоны: секретариат — 295-12-29;

отделы:

пропаганды, экономики — 294-53-73,
организации технического творчества — 295-98-90
науки, техники, производства; писем и справок —
223-46-14;

иллюстраций — 295-12-29.

с «Изобретатель и рационализатор», 19В2

Сдано в набор 9.XI.81. Подписано к печати 18.XII.81.
Т-30423. Формат 60x90'/». Печать глубокая, гарни-
тура журнально-рубленая. Усл. печ л. 5,0. Учет.-
изд. л. 8.18. Тир. 391 100 экз. Зак 580.

Ордена Трудового Красного Знамени типография
издательства ЦК КП Белоруссии. Минск, Ленин-
ский проспект, 79
Проблем^Шина / материальное стимулирование

• ДЕЛЕНИЕ НА «СВОИХ» И «ЧУЖИХ» ОСТАЕТСЯ • ЦЕНТРАЛИЗОВАННАЯ

за это бы и платить!

С. ГРАЧЕВ

НАСКОЛЬКО ПРАВИЛЬНО И БЫСТРО ПОЛУЧАЮТ ВОЗНАГРАЖДЕНИЕ
АВТОРЫ ОСОБО ЭФФЕКТИВНЫХ ИЗОБРЕТЕНИИ! В ЦЕНТРАЛЬНОМ
СОВЕТЕ ВОИР ИЗУЧИЛИ ПРАКТИКУ КРУПНЫХ ВЫПЛАТ И НАШЛИ,
ЧТО ЗДЕСЬ ЕЩЕ НЕМАЛО СЕРЬЕЗНЫХ НЕДОСТАТКОВ.

ВЫПОЛНЯЯ РЕШЕНИЯ
XXVI СЪЕЗДА КПСС

Язык статистики сух, но красноречив. Циф-
ра может радовать, может и огорчать. Ког-
да Центральный совет ВОИР изучил состоя-
ние дел с выплатой авторских вознаграж-
дений за наиболее крупные, наиболее эф-
фективные изобретения, то картина полу-
чилась пестрой: были и изюминки, были и
перчинки

Анализировались все крупные изобрете-
ния, включенные в государственную ста-
тистическую отчетность за пять лет, с 1975
по 1979 год. Крупные — это с экономией
свыше пятисот тысяч рублей, а по некото-
рым министерствам (Минпищепром, Мин-
леспром, Минлесдревбумпром и др.) —
свыше трехсот тысяч. Таковых изобретений
за пятилетие набралось 470

К сожалению, не все они попали в ана-
лиз. Некоторые министерства не представи-
ли статистический материал, так что уда-
лось проследить судьбу лишь трехсот изоб-
ретений, внедренных на предприятиях 38
министерств. Данные вследствие этого не-
полны, но гем не менее достаточно выра-
зительны.

Из трехсот изобретений вознаграждение
выплачено только по 166 (55 процентов).
Средний размер выплаты — 14 600 рублей,
а максимальное вознаграждение — 20 ты-
сяч рублей — выплачено по 88 изобретени-
ям. Охотнее других министерств поощряют
изобретателей максимальным вознагражде-
нием Минсельхозмаш (двадцать таких вы-
плат), Минстанкопром (шестнадцать), Мин-
цветмет и Минлегпищемаш (по четырна-
дцать). Это, помимо прочего, совершенно
определенно говорит и о том, что сотруд-
ники этих министерств квалифицированно
оценивают перспективные изобретения в
общем потоке новинок и умеют найти и
внедрить разработки, самые полезные для
народного хозяйства,— с экономическим
эффектом свыше миллиона рублей.

Максимальное вознаграждение — это пре-
красно. Платить авторам стали больше и
аккуратнее. Если всего какой-нибудь де-
сяток лет назад получение изобретателем
20 тысяч рублей было из ряда вон вхо-
дящим событием, и у главных бухгалтеров
глаза становились квадратными, когда им
предлагали подписать к выдаче в частные
руки оную сумму, то теперь это событие
примелькалось, главные бухгалтеры к изоб-
ретателям стали относиться лояльнее, и
пункт 113 Положения все чаще и уверен-
ней вступает в свои права. Да и средний
размер выплаты — 14 600 рублей — в свое
время также был отнюдь не заурядным яв-
лением. Ныне же пятизначную сумму по-

лучают, как видим, десятки, сотни изобрета-
телей. Это нельзя не отметить как важный
шаг в стимулировании технического твор-
чества, как практическую реализацию про-
возглашенного партией принципа единства
личного и общественного интересов.

Но, однако, вознаграждено лишь 166
изобретений из трехсот. А остальные?
Их авторы все еще ждут, все еще надеют-
ся: ведь их новинка не какой-нибудь там
пустячок, который, бывает, после внедре-
ния за целый год дает экономию рублей
пятьдесят. Нет, у них самый что ни на есть
крупняк, с экономическим эффектом в сот-
ни тысяч рублей...

Это суммы. А сроки? Пункт 116 Положе-
ния отводит на выплату вознаграждения
два месяца «после истечения календарного
года использования изобретения»

Из 166 изобретений законодательный
срок выплаты соблюден лишь по 97 (58
процентов). По оставшимся 69 изобрете-
ниям (42 процента) выплата произведена:
с задержкой до шести месяцев — 9 про-
центов, до года — 16 процентов, более го-
да — 17 процентов.

Ситуация здесь поучительная и, пожа-
луй, ожидаемая: никакой задержки с вы-
платой вознаграждения, как правило, нет,
если предприятие платит «своим» авторам.
Тут, как говорится, все под рукой, все идет
в установленные сроки. В иных случаях за-
держка неизбежна. И хорошо, если толь-
ко задержка, но под сомнением и сама вы-
плата. Все те изобретения из трехсот,
чьи авторы еще ждут,— как раз «чужие»...

Центральный совет ВОИР констатировал,
что (цитата из итогов анализа) «по заимст-
вованным изобретениям выплата вознаграж-
дения, как правило, не производится, а если
производится, то только в случае обраще-
ния авторов и с большой волокитой и за-
держкой».

В этой фразе, отражающей то, что есть,
все наоборот по сравнению с тем, что
должно быть. Согласно Положению, выпла-
та должна производиться без какого-либо
обращения авторов и, разумеется, без за-
держки и волокиты — это само собой, это
должно быть нормой и повседневной прак-
тикой.

ИР недавно сообщал об исследовании,
проведенном сотрудниками Госкомизобре-
тений (ИР, 6, 81, с. 7). Они опросили авто-
ров 363 внедренных изобретений. И что
же? 61 процент изобретателей узнал об ис-
пользовании их изобретений по собствен-
ной инициативе, то есть в результате лич-
ного обращения с запросом на предприя-

ВСЕМЕРНО СОДЕЙСТВОВАТЬ
ДАЛЬНЕЙШЕМУ РАЗВИТИЮ МАССОВОГО
ТВОРЧЕСТВА ИЗОБРЕТАТЕЛЕЙ

И РАЦИОНАЛИЗАТОРОВ,

...ПРОДОЛЖИТЬ СОВЕРШЕНСТВОВАНИЕ
СИСТЕМЫ МАТЕРИАЛЬНОГО ПООЩРЕНИЯ
С УЧЕТОМ КОНКРЕТНОГО ВКЛАДА КАЖДОГО
ТРУДОВОГО КОЛЛЕКТИВА И ОТДЕЛЬНОГО
РАБОТНИКА В ДОСТИГНУТЫЕ РЕЗУЛЬТАТЫ.

Из «Основных направлений
экономического и социального
развития СССР на 1981 — 1985 годы
и на период до 1990 года»

тие. Но Советский Союз велик, надо еще
знать, куда обратиться. Знают не все, и по-
тому 25 процентов изобретателей, каждый
четвертый, узнал о внедрении своего изо-
бретения из... самой анкеты опроса.

А как же работают официальные, зако-
нодательно установленные каналы инфор-
мации? Только четыре процента изобрета-
телей узнают об использовании своих раз-
работок из официальных источников ин-
формации. Понятно, что если основная мас-
са изобретателей не знает о внедрении
своих изобретений, то и не обращается за
вознаграждением, а раз не обращается,
значит, и не получает его

Центральный совет ВОИР установил, что
сроки выплаты особенно велики у изобре-
тений, создающих экономию во всем на-
родном хозяйстве, во многих отраслях. За-
конодательство предусматривает для таких
случаев расчет экономической эффективно-
сти на основе актов межведомственных ис-
пытаний. Но такой расчет осуществляется
крайне редко, в единичных случаях. Во
многих отраслевых методиках такая воз-
можность и вообще не предусмотрена.
Именно среди таких изобретений макси-
мальное число невыплат. И получается: чем
лучше изобретение, чем больше отраслей
его применяют, чем полезнее оно для все-
го народного хозяйства — тем хуже для
изобретателя...

А насколько бдительно стоят на страже
интересов изобретателя министерства? Вы-
вод после проверки неутешителен: минис-
терства в массе своей не ведут учет изоб-
ретений, использованных на подведомст-
венных предприятиях, не контролируют вы-
плату вознаграждений. Минхимпром смог
сообщить сведения о выплате вознагражде-
ния лишь по пяти изобретениям из 38,
Минсельхоз—по пяти из 19, Минрыбхоз
не смог ничего сообщить по шести высо-
коэффективным изобретениям

Объективности ради надо заметить, что у
ВЫПЛАТА: ДОЛЬШЕ, НО ЩЕДРЕЕ •

результаты

министерств свои трудности, и прежде все-
го связанные с отчетностью, со статисти-
кой. Существующая статистика мало помо-
гает министерствам в их взаимоотношениях
с изобретателями. Министерства должны
определять полученную экономию от внед-
рения изобретений по справке комитета
Справку эту Госкомизобретений СССР со-
ставляет на основе статотчетности по фор-
ме 4-НТ (перечень). Однако министерства
справке этой не верят! Она для них не ос-
нование для выплаты, а не более как под-
собный материал. Указанные в справке
суммы полученной экономии министерства
проверяют, уточняют, согласовывают...
А время, естественно, идет, безвозвратно
унося с собой установленный двухмесяч-
ный срок для выплаты авторского.

Есть ли у министерств основания для со-
мнений? Из 166 оплаченных изобретений
по 110 выплата была произведена исходя
из экономии, первоначально указанной в
справке. Это 66 процентов. А оставшиеся?
По 39 из них министерства нашли, что эко-
номия указана повышенная, и снизили ее,
а тем самым и размер авторского вознаг-
раждения. (Интересно, был ли случай, ког-
да министерство определило, что ему ука-
зывают заниженную экономию, и повысило
авторское вознаграждение?..) А по семнад-
цати изобретениям экономия вообще не
подтвердилась, и вознаграждение было вы-
плачено по действительной ценности, куда
менее значительное, нежели можно было
ожидать на основании первоначальных дан-
ных Здесь весьма характерна практика
Минсельхоза. Согласно отчетности одно из
изобретений сэкономило 1,13 млн. рублей,
однако после проверки вознаграждение
составило не двадцать тысяч, а., семьсот
рублей. Аналогичная ситуация с другой но-
винкой — первоначально указанная эконо-
мия почти два миллиона рублей, а возна-
граждение 2 400 рублей; по третьему изоб-
ретению— в справке экономия 1,9 млн.
рублей, вознаграждение — 3 150 рублей.

Пока неясно, в чем тут дело. Кто-то оши-
бается при подсчете экономии от изобре-
тений — предприятия или министерства.
Причем тенденция здесь четкая и исклю-
чений не знает; предприятия указывают
сумму, которую министерства стараются,
и не без успеха, урезать. Что здесь — не-
добросовестность экономистов? Нечеткость
методики определения экономической эф-
фективности?

Говоря о материальном поощрении изоб-
ретательства, нельзя не сказать об экспе-
рименте по централизованной выплате воз-
награждений. Эксперимент, правда, непо-
мерно затянулся и никак не перешагнет
пределы трех первоначальных регионов —
Латвийской ССР, Свердловской и Горьков-
ской областей. Есть, видно, что-то такое,
что мешает ему распространиться по всем
краям и республикам Впрочем, и расши-
ряться ему в существующем виде, навер-
но, ни к чему, потому что вывод Централь-
ного совета ВОИР после проверки таков:
трудностей, связанных с выплатой автор-
ского вознаграждения, эксперимент не уст-
ранил.

Да, Управление по централизованной вы-
плате вознаграждений (УЦВВ) платит в

среднем больше, чем министерства и пред-
приятия. Если по стране средняя выплата
за крупные изобретения составила, как ука-
зывалось выше, 14,6 тысячи рублей, то по
управлению—17,7 тысячи рублей. Три с
лишним тысячи рублей — разница немалая!

Но если изобретатель может еще сомне-
ваться, вовремя или нет он получит вознаг-
раждение от предприятий и организаций, то
при взаимоотношениях с управлением сом-
неваться нечего все сроки выплаты будут
нарушены наверняка, с гарантией. Из всех
крупных выплат за анализируемое пятиле-
тие управление в установленный срок смог-
ло выдать авторам лишь 25 процентов воз-
награждений (в целом по стране, напом-
ним, 58 процентов). С задержкой до шести
месяцев оплачено 15,5 процента крупных
изобретений, до года — 44 процента, более
года — 15,5 процента.

К сожалению, областные, краевые и рес-
публиканские советы ВОИР лишены воз-
можности контролировать выплату вознаг-
раждений за крупные изобретения, так как
к ним не поступают необходимые для это-
го сведения.

Общий итог проверки сводится к тому,
что существующая система выплат за осо-
бо крупные изобретения не справляется с
зозложенными на нее задачами Матери-
альное стимулирование изобретателей нуж-
дается в улучшении, причем совершенство-
вание должно коснуться одновременно
многих, если не всех, этапов оформления
крупных выплат.

Нужны, несомненно, деловые предложе-
ния по изменению действующего законо-
дательства с целью упорядочить выплату
авторских вознаграждений. Очевидно, ми-
нистерствам и ведомствам следует обсу-
дить состояние дел с выплатой вознаграж-
дений за изобретения и разработать ком-
плекс мероприятий планово-правового ха-
рактера, направленных на улучшение ма-
териального стимулирования изобретателей.
Было бы желательно, чтобы ЦСУ СССР
передавало областным, краевым и респуб-
ликанским советам ВОИР через соответ-
ствующие статуправления отчеты предпри-
ятий по форме 4-нт (перечень) — для об-
щественного воировского контроля за вы-
платой вознаграждений. Всем советам
ВОИР областно-о и республиканского уров-
ня можно порекомендовать проверить в
1982 году положение дел с выплатой воз-
награждений за изобретения и направить
информацию о проверке вместе с кон-
структивными предложениями в ЦС ВОИР.

Словом, эта тема с продолжением. Вер-
нется к ней и наш журнал.

БУДУТ
ИСПЫТЫВАТЬ

Получено письмо из технического управ-
ления Министерства станкостроительной и
инструментальной промышленности в ответ
на нашу публикацию «На месте преступле-
ния» (ИР, 7, 81), где шла речь об устрой-
стве для мгновенного захвата оборвавше-
гося полотна ленточной пилы (изобретение
П. Солодовникова № 561660, 650804) Но-
вый ловитель срабатывает при обрыве по-
лотна автоматически и полностью устраняет
всякую возможность травм.

В письме указано, что «ленточнопильные
станки, на которых целесообразно уста-
навли< ать ловители П. Солодовникова, из-
готавливаются Рыбинским заводом дерево-
обрабатывающих станков Испытания лови-
телей в лаборатории завода показали их
работоспособность.

Комиссия предложила доработать кон-
струкцию, чтобы повысить быстродействие
ловителей, а также обеспечить унифика-
цию для станков модели ЛС40-01, ЛС80-01
и ЛС80-6, изготовить шесть ловителей и
установить их на станках .для производст-
венных испытаний Для сравнения прове-
сти испытания ловителей с электромагнит-
ным приводом.

Вопрос о целесообразности использова-
ния ловителей П. Солодовникова на стан-
ках Рыбинского завода будет решен после
всех испытаний».

В письме указано также, что «с автором
установлен контакт, и Всесоюзный НИИ
деревообрабатывающего машиностроения
(ВНИИДмаш) имеет поручение следить за
проведением сравнительных испытаний».

В СТАТЬЕ «Радикальное средство» (ИР
2, 81, с. 6) сказано, что ми ihutoдинамиче-
ские установки, разработанные Институтом
проблем литья АН УССР, до сих пор се-
рийно не выпускаются. Это противоречит
действительности. В /977 году на Киев-
ском опытно-экспериментальном заводе не-
стандартного оборудования Минместпрома
3 ССР организовано серийное производство
этих установок. К / апреля 1981 года изго-
товлено более двухсот установок, которые
поставлены многим предприятиям страны
и за границу (Венгрия, ГДР, ФРГ, Фран-
ция). Годовой экономический эффект от
применения одной установки шестьдесят
тысяч рублей. В конструкции установки ис-
пользованы изобретения по а. с. 287520.
288183 И Просим внести уточнение в пуб-
ликацию Я| Г. Г САЖИН. заместитель
министра местной промышленности УССР,
г. Кие в.
отрасль ставит задачи

«ВЫ ТОЛЬКО

слегка

дотрагиваетесь,..»

НЕДОСТАТКИ ОРГТЕХНИКИ В ТОЙ ИЛИ ИНОЙ МЕРЕ
ОЩУЩАЕТ КАЖДЫЙ ЧЕЛОВЕК, ИЗОБРЕТАТЕЛЯ
ОНИ ЗАДЕВАЮТ ОСОБО, ИБО ЕМУ ПРИХОДИТСЯ И
ПИСАТЬ, И ЧЕРТИТЬ, И ПЕЧАТАТЬ, И РАЗМНОЖАТЬ.
ИМ-TO, ИЗОБРЕТАТЕЛЯМ, И АДРЕСУЮТ НЕСКОЛЬКО
АКТУАЛЬНЫХ ЗАДАЧ СПЕЦИАЛИСТЫ ОРГТЕХНИКИ
В НАДЕЖДЕ НА СВЕЖИЙ ВЗГЛЯД И НЕПРЕДВЗЯТОЕ
МЫШЛЕНИЕ.

КТО ВИНОВАТ, АВТОРУЧКА
ИЛИ ЧЕРНИЛА?

IB. П. КОНСТАНТИНОВ,
заместитель главного конструктора
ленинградского объединения «Союз»

Наше объединение делает авторучки и
фломастеры. Почему ызывают нарекания
перьевые ручки? Может быть, давно уже
следует пересмотреть существующие кон-
струкции, принцип работы которых изобре-
тен почти сто лет назад? ^ряд ли. Несовер-
шенны не ручки, а чернила. Осадок от не-
растворившихся частиц засоряет «чернило-
проводы». Надо, чтобы красители полно-
стью растворялись и не выпадали в оса-
док. Сделайте это, и мы гарантируем рез-
кий рост качества авторучек Отсюда, од-
нако, не следует, что изобретателям за-
крыты пути к усовершенствованию конст-
рукции существующих авторучек именно с
расчетом на плохие чернила. Скажем,
можно придумать специальный фильтр, ко-
торый легко заменить при заправке чер-
нил... Не исключено также, что в арсенале
химиков найдутся абсорбирующие вещест-
ва, которые бы можно было вводить в чер-
нильницу в виде таблеток, тем самым ис-
ключив попадание твердых частиц в ручку.
А может быть, саму чернильницу сделать
из такого пластика?

Сегодня в мире немало новых конструк-
ций авторучек. Скажем, вместо поршне-
вой системы используют сменные ампулы
с чернилами, которые протыкают при уста-
новке на манер газового баллончика для
домашних сифонов. Это особенно удобно
для путешественников — не брать же с со-
бой стеклянный флакон. Кстати, игла, про-
тыкающая ампулу, может заменить несколь-
ко деталей, подающих чернила к перу.
И тут же возникает мысль, а почему бы
эту же иглу не использовать в качестве
пера? Тогда ручка могла бы состоять все-
го из двух частей! Следует подумать и о
конструкции пера. К примеру, его можно,
наверное, сделать из пластмассы. В этом
случае опять же видится авторучка, кото-
рая будет изготовлена за два-три удара
штампа.

Что до шариковой ручки, то причина «не
тонкого» ее письма кроется прежде всего
в качестве пасты, хотя миниатюрность ша-
рика тоже играет свою роль. Думается,
однако, что на суд изобретателей уместно
вынести саму конструкцию шариковой руч-
ки как таковой. Известны модификации ша-
риковых ручек, работающих на обыкно-
венных чернилах. Возможно, кому-либо
удастся сделать шариковую ручку, легко
заправляемую самим потребителем Во
всяком случае, замена целого стержня с

шариком ради заправки вопиюще нерацио-
нальна. Может быть, пойти также по пути
ампульной заправки, когда металлический
стержень с шариком будет служить проты-
кающей иглой. В 1985 г. объединение «Со-
юз» должно выпустить двести миллионов
фломастеров, почти в семь раз больше,
чем выпускается сегодня Работа фломас-
тера целиком зависит от конструкции стер-
жня. Им пишут, сквозь него подают черни-
ла. А сегодняшняя технология изготовле-
ния стержня довольно сложна. Полимер-
ные волокна типа капрон скручивают, про-
питывают бакелитовым лаком, а затем тер-
мически обрабатывают Смола полимери-
зуется, получается жесткий стержень, спо-
собный, однако, пропускать сквозь себя
жидкость. В конце этой технологической
цепочки стержни разрезают, вытачивают
конус, которым в дальнейшем мы и Ли-
шем. Производство не только сложное, но
и вредное, непроизводительное, дорогое.
И главное, качество стержней невысокое.
Путь чернил в стержне, попросту говоря,
длинен. Чернила проходят по зазорам ме-
жду свернутыми нитями полимера. Куда
лучше бы писалось фломастером, если бы,
скажем, десятимикронные нити не скручи-
вались, а собирались в пучок и склеива-
лись. Чернила в этом случае текли бы в
зазорах между прямолинейными круглы-
ми нитями. Так делаются стержни в Япо-
нии. Известна технология образования
стержня пропуском полимерной массы че-
рез экструдеры. Возможно, читатели пред-
ложат более совершенную технологию, где
стержень выштамповывался бы разом из
какого-то материала, который внутри име-
ет необходимую капиллярную структуру.
Не исключено, что кому-нибудь уже при-
ходилось сталкиваться с полимерами, об-
ладающими такими свойствами. По силам
изобретателям найти природные, то есть
уже готовые материалы, пригодные по
свойствам для изготовления стержней.
К примеру, в Японии применяют некото-
рые виды тростников. Или вот у нас в стра-
не потихоньку внедряют центрифугирова-
ние древесины, когда из капилляров уда-
ляется влага. Может, такая очищенная
структура и пойдет на стержни?

Для тех, кого эта проблема заинтересу-
ет, сообщаю данные для испытаний. Время
подъема обыкновенных чернил на высоту
50 миллиметров в стержне диаметром пол-
тора миллиметра должно быть не менее
минуты. Кроме того, стержень не должен

терять форму заточки при проведении ли-
нии длиной полтора километра (это пять
тысяч черточек вдоль обычного писчего
листа).

ПИШУЩИЕ МАШИНКИ,
ВИДАННЫЕ И НЕВИДАННЫЕ

IB. П. ТИХОНОВ,
главный конструктор
пишущих машин ВНИИоргтехники

Во ВНИИоргтехники разрабатывают новые
конструкции пишущих машинок Хотим ска-
зать, что рычажно-сегментные машинки, ко-
торые повсеместно сегодня используются,
еще долгое время не умрут. И хотя эта
конструкция тоже будет праздновать сто-
летний юбилей, усовершенствовать ее не-
обходимо и возможно. Однако чтобы изоб-
ретатели не пошли по уже изведанным пу-
тям, вместо указания на недостатки от-
дельных узлов (их, кстати, любой «машино-
писец» распознал досконально) расскажем
лучше о новых конструкциях пишущих ма-
шин

На смену рычажно-сегментным пришли
машинки, имеющие шаровую, легко заме-
няемую головку с литерами. Нажатием на
клавиш оператор через довольно сложную
электромеханическую систему поворачива-
ет шаровую головку и прижимает лист с
лентой к нужному литеру. Главное преиму-
щество таких машинок — возможность пе-
чатать текст различными шрифтами. Они
на тридцать процентов легче, но из-за
сложной системы поворота головки полу-
чились несколько дороже рычажно-сег-
ментных.

Высокопроизводительная (3 000 знаков в
минуту) струйная машинка, в которЯой крас-
ка распыляется по контуру буквы, не дает
копий.

В настоящее время зарубежные фирмы
выпускают машинки с лепестковым литеро-
носителем, который похож на пятидесяти-
лепестковую ромашку. Толщина «ромаш-
ки» — миллиметр, на концах лепестков рас-
положены литеры — шрифт и знаки. Лепе-
сток штампуют из пластика, и наподобие
шаровой головки он может быть быстро
заменен. Литероноситель вращается, на-
жатием клавиши его останавливают на не-
обходимой букве и специальным бойко-
вым устройством производят отпечаток,
ударяя по кончику лепестка.

Во ВНИИоргтехники разрабатывают ма-
шинку по принципу «печать на лету». Ли-
тероноситель не останавливается, а враща-
ется беспрерывно. Боек бьет по вращаю-
щемуся лепестку. Время удара две милли-
секунды, буква не размазывается, потому
что за эти миллисекунды лепесток дефор-
мируется и касание бумаги происходит за
гораздо меньшее время. Литероноситель
смазывается краской — ленты в машинке
нет. Краска при этом должна обладать
свойством долго не высыхать на пластмас-
се и быстро высыхать на бумаге.

Таковы основные направления поисков.
Нам кажется, изобретатели могут пред-
ложить многое. Скажем, совершенно но-
вый вариант все той же рычажно-сегмент-
ной машины, но куда менее металлоем-
кой. Сегодня в машине «Ятрань», самой
современной из этого типа, более 2800 де-
талей. Нужен и новый оригинальный тип
печати. Практически в пишущих устрой-
ствах не используются хорошо освоенные
промышленностью эффекты: лазерный
луч, пневмоника, магнитные жидкости.
Вполне приемлемым может оказаться
подход к созданию новых невиданных пи-
шущих средств с точки зрения бионики.
Скажем, использовать материалы, кото-
рые бы работали, как хамелеоны. Вы
только слегка дотрагиваетесь нагретой
литерой до бумаги, и на ней проступают
четкие знаки. Предлагая задачи широко-
му кругу изобретателей, нельзя не вспом-
нить, что именно пишущие машинки при-
влекали и не раз неспециалистов. ИР
публиковал, например, статьи об идеях
новых печатных устройств (№	10/71,

№2, 11/73 г.). Были даже вовсе фантасти-
ческие идеи ленинградца Загорельского,
он предложил печатное устройство, рабо-
тающее от датчиков, расположенных во
рту говорящего. Не менее интересна идея
клавиатуры, состоящей из шести клавиш...

Необходимы также идеи легкого, более
производительного, чем работа машинист-
ки, размножения текста. Существуют уже
электронные устройства, позволяющие за-
поминать однажды набранный текст и ав-
томатически воспроизводить его со ско-
ростью в сто раз превышающей скорость
самой быстрой и грамотной машинистки.
Вот, к примеру, разработка ВНИИорггех-
ники. Допустим, вы печатаете медленно и
неважно — делаете ошибки. Вы ошибочно
напечатали не ту букву, возвратили карет-
ку, напечатали новую букву. Представьте
дальше, что все ваши манипуляции запом-
нило электронное логическое устройство.
Вы заложили пять экземпляров чистой бу-
маги, переключили машинку на автомати-
ческий режим, и уже с огромной ско-
ростью машина воспроизведет ваш текст,
но с коррекцией, то есть по последнему
исправлению, а значит, без ошибок. Прак-
тически на пишущей машинке можно на-
бирать черновик, а копии получим, слов-
но над рукописью потрудился хороший
корректор.

Немало хлопот доставляет нам лента.
Хлопчатобумажные дают плохой от-
печаток, а кроме того, быстро изнашива-
ются. Шелковые дороги. С поставкой син-
тетического волокна для изготовления
лент имеются определенные трудности,
хотя ленты на полимерной основе дают
тонкий, четкий отпечаток и служат на по-
рядок дольше. Не окажется ли у хими-
ков среди новых разработок, сделанных,
может быть, для иных целей, материал,
который был бы дешев и годился для
производства лент? В решении этой проб-
лемы ценным оказалось бы участие спе-
циалистов ткацкого производства, они
предложили бы новую технологию изго-
товления тканных хлопчатобумажных лент,
такую, чтобы лента была прочной, а сет-
ка не влияла бы на качество печати.

«ГЛАЗ» И ГАБАРИТЫ

А. Б. ДРАВИН,
доктор технических наук,
И. С. ДЕМИДОВ,
кандидат технических наук, заведующий
лабораторией ВНИИоргтехники

Мы разрабатываем множительные копи-
ровальные аппараты. Селеновый барабан
электрофотографического аппарата спо-
собен посредством окрашенного порошка
нанести на простую бумагу световые
изображения знака. Сам принцип аппара-
та типа «Ксерокс» хорошо апробирован,
аппарат выдает 120 копий в минуту, од-
нако технология изготовления отдельных
узлов аппарата довольно сложна. Из всех
трудоемких операций следует выделить
одну — изготовление оптической системы,
проецирующей строку (в аппарате снятие
копии с печатного текста осуществляется
не знаками и буквами, а строками) на се-
леновый барабан. Обычные объективы хо-
рошо «видят» большие участки изображе-
ния, но репродукционные линзы имеют
большие фокусные расстояния, например,
для передачи строки один к одному тре-
буется длина оптического тракта, равная
четырем фокусным расстояниям, и, стало
быть, увеличение габарита копировального
аппарата. Стараясь сократить его, приме-
няют так называемое градиентное волок-
но — граданы, то есть оптические стекла
в виде палочек с разной степенью пре-
ломления в поперечном сечении. Вы-
тянутые из специального оптического
стекла палочки помещают в диффу-
зионную ванну, в которой добивают-
ся различной концентрации ионов нат-
рия и лития по сечению палочки. Блок
граданов аппарата — набор таких палочек,
в которых луч света изменяет направле-
ние (преломляется) и позволяет для по-
лучения того же изображения уменьшить
длину оптического тракта строки пример-
но в десять раз. То есть вместо пути в
840 миллиметров (имея в виду четыре
линзы с фокусным расстоянием 210 мил-
лиметров) луч света проходит всего-навсе-
го от 60 до 80 миллиметров. Палочки со-
браны в пакет. Длина пакета равна длине
строки, ширина пакета из ряда двух упа-
кованных палочек три — пять миллиметров.

Считаем, что не исключена, счастливая
возможность заменить вообще палочки
каким-то одним монолитом из неизвест-
ного пока материала, чтобы он просто
вытягивался, а то и штамповался, и в ко-
тором была бы создана неоднородность
оптических свойств, обеспечивающая пе-
редачу всего изображения один к одно-
му. Задача, разумеется, не из легких, но
и предлагается она людям, всегда имею-
щим дело с неразрешимыми, на первый
взгляд, вещами.

Конечно же, неплохо бы подумать и над
новым принципом копировального аппа-
рата, сохранив уже достигнутое: возмож-
ность снимать копии быстро и на простую
бумагу. Хотя не исключается условие пе-
реноса максимальной «нагрузки» и на бу-
магу. В этом случае сам аппарат должен
быть предельно прост.

Беседы провела наш спец. корр.
Л. ХИТАЙЛЕНКО
ПЯТПиЛвтка / металлообработка

ОТ СТАНКА

ДО АВТОМОБИАЯ-

ЭФФЕКТ КАЧЕСТВА

Л. КУЛЕШОВА, инженер

НЕЧТО ПРОСТОЕ И
НЕДОРОГОЕ В ПЯТЬ РАЗ
ПОВЫСИЛО ТОЧНОСТЬ
ТОКАРНЫХ СТАНКОВ

«КРАСНОГО ПРОЛЕТАРИЯ» И ПОЗВОЛИЛО

ПЕРЕВЕСТИ ИХ В РАЗРЯД ПРЕЦИЗИОННЫХ.

В НЕСКОЛЬКО РАЗ СОКРАТИЛОСЬ ВРЕМЯ ОБРАБОТКИ ДЕТАЛЕЙ. |(СП|

СОВМЕСТНАЯ РАБОТА ЗАВОДА

И МОСКОВСКОГО	К

СТАНКОИНСТРУМЕНТАЛЬНОГО
ИНСТИТУТА- ПРАВИЛЬНОЕ,
ИЗОБРЕТАТЕЛЬСКОЕ ПОНИМАНИЕ
ТОГО, ЧТО ЗНАЧИТ ЭКОНОМИТЬ.

В тот раз в шлифовальном цехе «Крас-
ного пролетария» собрались и посторон-
ние. Тут обрабатывали отверстия шпинде-
ля для токарного станка. Операция ответ-
ственнейшая, от точности отверстия зави-
сит точность деталей, которые будут
впоследствии обработаны. Обычно опера-
цию ведут в два этапа — сначала черно-
вая на менее точном станке и оконча-
тельная — на прецизионном. А тут испы-

тывалось новое устройство — гидростати-
ческий люнет,— и уверяли, что можно бу-
дет,  пожалуй, обойтись черновой обра-
боткой. Зрители настроены скептически:
«Знаем ваши прожекты, и при чистовой
только-только получается». Кончили, заме-
рили — точность выше, чем после двух
шлифовок.

Сегодня так изготовляют шпиндели для
всех универсальных токарных станков, вы-

пускаемых «Красным пролетарием». Полу-
чил Знак качества винторезно-токарный
станок 1К620. Выпуск большой партии
этих станков без новой технологии был бы
вообще невозможен: раньше, чтобы по-
лучить такую точность, шпиндели прихо-
дилось доводить вручную. В пять раз (!)
повысилась точность обработки, на три-
четыре класса — чистота поверхности
(Вообще-то, авторы говорят , что точность
еще выше, но приборы уже «не ловят».
Так что речь идет о гарантированном ми-
нимуме.) Это сегодня, а тогда, в 1975 го-
ду, даже многим специалистам казалось,
что ничего из этой затеи не выйдет.

В общем-то, были у них основания. При
обработке на станке длинномерная деталь
поддерживается люнетом, чтобы не -про-
гибалась. Люнет — фактически обычный
разъемный подшипник скольжения с
баббитовыми вкладышами. По очевидной,
казалось бы, логике, чем плотнее входит
в него деталь, чем меньше зазоры, тем
большей точности можно достичь. Но, ра-
зумеется, это так до определенного пре-
дела, затем начинают сказываться микро-
шероховатости. Деталь вибрирует на них,
как на пружинах,- да и устанавливается она
из-за случайного расположения этих не-
видимых выступов каждый раз по-разнс-
му. Это пока подшипник новый. Но более
плотный контакт его с деталью означает
большее трение — баббит сильно греется,
становится шероховатым, на детали появ-
ляются зазубрины, случаются прихваты.
Короче, о прецизионной обработке уже
нет и речи. Через два-три месяца меня-
ют вкладыши, через полгода приходится
менять и сам люнет. Казалось, достигнут
самой природой поставленный предел точ-
ности: чтобы ее повысить, надо крепче
зажать деталь, но крепче зажать — пони-
зить точность. А тут предлагают и вовсе
жидкостный подшипник! Масло же не то
что твердый баббит — будет деталь бол-
таться в люнете.

Не учли оппоненты, что масло под дав-
лением жестко, как сталь. К тому же оно
покрывает микронеровности, образуя иде-
ально гладкую поверхность, мгновенно га-
сит любые вибрации, прекрасно охлажда-
ет. Что это дало рост качества, мы уже
знаем, а что касается долговечности —
первый гидролюнет, сконструированный в
1975 году, прекрасно работает и по сей
день без единой смены вкладышей. Изоб-
рели его сотрудники Московского станко-
инструментального института кандидат наук
М. А. Шиманович, аспирант из Болгарии
Н. Наплатанов и работники «Красного про-
летария» В. Н. Панин, ныне главный тех-
нолог завода, и заместитель главного техно-
лога Ф. С. Аслибекян.

Гидростатический люнет и его создатели -
Ф. С. Аслибекян. В. П. Михайличенко.

В. Н. Панин

У гидролюнета обнаружилось и еще
важное достоинство. Обычно в цехе, да
еще на участке шлифовки, пыльно, пыль
абразивная, Когда подшипник раскрывали,
чтобы установить деталь, пыль все равно
садилась на вкладыши, точность день ото
дня снижалась. Теперь же надо было сде-
лать так, чтобы из люнета ни при рабо-
те, ни при разъеме не вытекало масло.
Придумали уплотнительные канавки, в ко-
торые подавался воздух с давлением чуть
большим, чем у масла. Он и маслу не да-
ет вытекать, и пыль отгоняет.

А для шлифовальщиков работа с но-
вым люнетом и впрямь «не пыльная»: ни-
какой возни с ремонтом, никаких при-
хватов, к тому же требуемая точность
достигается в пять (!) раз быстрее, чем
раньше. С прежним заданием двух смен
теперь справляется одна. Так что самые
горячие сторонники гидролюнета на «Крас-
ном пролетарии» — рабочие.

Экономические показатели тоже на вы-
соте. Поскольку люнет стал практически
вечным, сберегается и материал, и рабо-
та по его изготовлению, исчезли простои
из-за замены вкладышей. А так как шли-
фовка идет теперь на одном станке вме-
сто двух, то станочный парк как бы вдвое
вырос при сокращении к тому же целой
операции. На всем этом набегает пятьде-
сят тысяч рублей в год на один люнет.
Но эта очень большая экономия все же
второстепенна. Главная — в повышении
точности обработки, в улучшении качества
изделий. Но ее якобы никак нельзя со-
считать.

Работа и сотрудничество СТАНКИНа и
«Красного пролетария» продолжаются.
Недавно потребовались шпиндели новой
формы —не с коническим, как прежде,
а с цилиндрическим отверстием. На этот
случай М. А. Шиманович, В. Н. Панин,
А. Г. Матвеев и И. И. Наумов придумали
новую конструкцию люнета, получено ав-
торское. Изобретатели считают, что с по-
мощью гидролюнета можно будет обра-
батывать не только торцевые отверстия,
как это делают сегодня, но и вообще по-
верхности деталей, имеющих форму вала.

Это много! В машиностроении, куда ни
посмотри, всюду вал. А уж высказывают
мысль и вовсе отчаянную — обрабатывать
любые детали! Но ведь и в сам гидролю-
нет не так давно не верили.

Хорошая идея всегда стремится выйти
за предначертанные ей рамки. О люне-
тах «Красного пролетария» случайно про-
слышал главный конструктор Пулковской
обсерватории Ю. С. Стрелецкий. И понял':
это то, что нужно. Он переделал их в
опоры для особо точных астрометриче-
ских приборов. До них там стояли те, ко-
торыми пользовался еще Михайло Василь-
евич Ломоносов. Оптика наисовременней-
шая, а из-за архаичных опор приходилось
пользоваться специальными таблицами,
учитывающими погрешности аппаратуры.
Теперь никакая коррекция не нужна, точ-
ность повысилась. Пригодилась и воздуш-
ная защита подшипника от пыли — прибо-
ры ведь круглый год стоят под откры-
тым небом.

Правда, и здесь было не без скепсиса.
Пришлось Стрелецкому все делать на
свой страх и риск, явочным порядком.
Зато уж когда сделал, вчерашние оппо-
ненты, серьезные ученые мужи забавля-
лись, как дети, видя, что неповоротливый
раньше телескоп вращался каруселью от
легкого толчка рукой. Скоро в Пулково
будут устанавливать новый меридианный
круг — на гидростатических опорах.

А ведь Стрелецкий никак не может,
экономически оправдать свой энтузиазм.
Какая уж экономия в астрономии... Но
делает.

Его б энергию машиностроителям, ко-
торые пока довольно вяло внедряют но-
вый люнет. Не знают об изобретении? Не
худо бы знать: гидролюнеты выставля-
лись на ВДНХ, получили там золотую ме-
даль, был снят фильм по заказу мини-
стерства. Может, не всем нужна высокая
точность? Всем. Точность — это надеж-
ность. Если, скажем, по технологии «Крас-
ного пролетария» шлифовать автомобиль-
ные коленчатые валы, резко повысится
их качество, улучшится балансировка и,
стало быть, возрастет ресурс и самого
вала, и его подшипников. Причем значи-
тельный результат достигается малыми, в
общем-то, усилиями. Сделать гидролюнет
и не дорого и не так уж сложно. Хотя
есть тут свои «ноу хау», без помощи авто-
ров может и не получиться. Эффект же —
точность шпинделя токарного станка
«Красного пролетсрия» такая же, как у
координатно-расточного — точнейшего уст-
ройства, которое можно использовать да-
же в качестве измерительной машины.
И достигнуто это всего-то использовани-
ем люнета на обычном оборудовании, а
для координатно-расточного пришлось
создавать специальный шлифовальный ста-
нок, на что ушел не один год.

Колоссально экономится время обработ-
ки деталей, поскольку требуемая точность
достигается быстрее. Например, ча Мос-
ковском станкостроительном заводе — там
пока только присматриваются к гидролю-
нету — операция, длящаяся на «Красном
пролетарии» тринадцать минут, занимает
час.

Краснопролетарцы нашли свой резерв
повышения производительности, путь вы-
полнения призыва партии к экономии и
бережливости. Слово за вами, дорогие
друзья.
ПЯТПиЛСТПКИ I лесная промышленность
ЛЕС РУБЯТ,
ЩЕПКИ ЛЕТЯТ
В БАРАБАН

Л. БОГДАНОВА

ОБРАБОТАННАЯ ЛЕСОСЕКА ОСТАЛАСЬ ПОКРЫТОЙ
«КОВРОМ» ИЗ ОБЛОМКОВ СТВОЛОВ, ОПИЛОК,
ЛИСТЬЕВ, СУЧЬЕВ, КОРЫ И ХВОИ. ЛЮБАЯ ИЗ ЕГО
СОСТАВЛЯЮЩИХ ВЕСЬМА ИНТЕРЕСНА ДЛЯ
РАЗЛИЧНЫХ ПРОИЗВОДСТВ. РАССОРТИРОВАВ
ТАКОЙ «КУЛЬТУРНЫЙ» СЛОЙ, МОЖНО ИЗВЛЕЧЬ
ПРИЛИЧНУЮ ПРИБЫЛЬ, А ГЛАВНОЕ, СОХРАНИТЬ
ОТ ВЫРУБКИ МНОГО ЛЕСА.

ВИТАМИННАЯ МУКА.
ЗЕЛЕНЫЕ КОРМА

«Лес—это одежда нашей земли. Мы раз-
деваем ее, не задумываясь о последстви-
ях». Очень точный образ...

Пока писатели и поэты воспевают вели-
кое чудо природы — лес, лесорубы это
чудо вырубают, и с каждым годом все
интенсивнее. Каждый лесоруб знает, что
для выращивания хорошего леса нужно
не меньше 100 лет. Но у лесорубов план.
А выполненный план — это стрсительные
материалы и топливо, целлюлоза и бума-
га, картон и мебель. Это природное про-
мышленное сырье, которое химикам вряд
ли удастся превзойти в ближайшем бу-
дущем. Это около 20 тысяч наименова-
ний промышленных изделий из древеси-
ны и продуктов ее переработки. Лесу при-
надлежит решающая роль в поддержании
правильного гидрологического режима
рек, в предупреждении водной и ветро-
вой эрозии почв, в борьбе с засухами и
суховеями в регулировании кислородного

баланса атмосферы. Лес — источник бес-
ценных целебных препаратов. Наконец,
огромно его эстетическое значение.

Да стоит ли беспокоиться, может ска-
зать сведущий, но весьма легкомысленный
читатель. Лесов-то у нас — треть террито-
рии. Полосина мировых запасов хвойной
древесины. Да мы самая богатая лесом
страна мира! Пока одно вырубишь, другое
подрастет! Право, не стоит беспокоиться.

Стоит! Недаром Основы лесного законо-
дательства приняты Верховным Советом
СССР, как важнейший закон. Государствен-
ные планы предусматривают как вырубку
леса, так и его воспроизводство Но на
выращивание спелого леса нужно не
только время, но и упорный и нелегкий
труд нескольких поколений людей. Поэ-
тому следует попристальнее рассмотреть
на предмет имеющихся ресурсов и струк-
туру лесозаготовок, и то, что после них

остается — тот самый «ковер», о котором
говорилось выше.

Деловая древесина, то, что запланиро-
вано вывезти с лесосек, это деревья в
возрасте от ста до ста двадцати лет с
объемом «талии» в треть метра и более.
Таких ежегодно вывозится не меньше
400 млн. м3. Вывозятся они с делянок
хлыстами, то есть без сучьев и веток.
Сколько же отходов остается на лесосе-
ках? Может быть, десять процентов? Из
скромности будем считать, что один про-
цент. Тогда получится «ковер» объемом в
четыре млн. м3 древесины. Это по мень-
шей мере миллион тонн. При годовом
производстве бумаги около пяти млн т
это весомая добавка! А хвойные и лист-
венничные иголки, устилающие землю?
Этого прекрасного сырья для производ-
ства древесной витаминной муки, по рас-
четам специалистов «Союзглавлеса», еже-
годно нужно на 25—30 тысяч тонн боль-
ВЫПОЛНЯЯ РЕШЕНИЯ
XXVI СЪЕЗДА КПСС

ПОЛНЕЕ ИСПОЛЬЗОВАТЬ ЛЕСОСЫРЬЕВЫЕ
РЕСУРСЫ... ЗНАЧИТЕЛЬНО ПОВЫСИТЬ
КОМПЛЕКСНОСТЬ ПЕРЕРАБОТКИ
ДРЕВЕСНОГО СЫРЬЯ.

Из «Основных направлений
экономического и социального
развития СССР на 1981—1985 годы
и на период до 1990 гида»

ше, чем могут дать лесозаготовители се-
годня. Даже кора годится в дело как
сырье для древесных плит и особенно в
качестве топлива, заменив собою более
ценные щепу и опилки. И все это валяет-
ся буквально под ногами.

А вы говорите не стоит беспокоиться!
Стоит, и особенно изобретателям! По-
скольку в первую очередь нужно приду-
мать способы и механизмы простые, на-
дежные и высокопроизводительные для
разделения лесосечных отходов по видам
и сортам. Пока ничего такого, с помощью
чего хозяйственники могли бы рентабель-
но использовать лесосечные отходы, нет.

Чтобы понять сложность проблемы,
углубимся в некоторые тонкости лесной
технологии. Самым ценным лесосечным
отходом могла бы стать щепа — сырье
для производства целлюлозы. Но для это-
го ее нужно произвести в ранг техноло-
гической, то есть сделать кондиционной
по породе, гранулометрическому составу
и форме частиц. Пока щепа лесосечных
отходов являет собой смесь из переруб-
ленных и перерезанных ветвей и вершин
деревьев, прутиков, кусков коры, мелких
побегов листьев и хвои, она называется
«зеленой». Такая щепа требованиям ГОСТа
не отвечает, и никакой целлюлозно-бу-
мажный комбинат ее для переработки на
целлюлозу не примет. Заводы, изготовляю-
щие хвойную витаминную муку, ее тоже
не возьмут, поскольку им не нужны сучья,
кора и ветки. Куда бедной щепе подать-
ся? Разве что в разряд топлива? Но кто
станет забивать дефицитный транспорт
столь невыгодным и неблагодарным гру-
зом, этой сырой полузеленой бесформен-
ной массой. Так и оставляют лесосечные
отходы гнить на лесосеках, либо там же
и сжигают без всякой пользы...

Для измельчения ветвей, сучьев и вер-
шин деревьев серийно выпускаются бара-
банные рубильные машины, но из них
выходит все та же «зеленая» щепа — тех-
нологическая не получается. Есть еще дис-
ковые рубильные машины, настолько раз-
борчивые, что не принимают ни сучья,
ни ветки, а нужно для них специально из
вершин деревьев выпиливать мерные ство-
ловые части, а все остальное снова идет
в отходы.

Самое лучшее, пожалуй, из всего, что
есть на лесосеках, это латвийские измель-
чители — пневмосортировщики, которые в
вертикальных воздушных потоках отделя-
ют частицы зелени от изрубленных вет-
вей за счет разницы в скоростях полета
(см. ИР, 10, 79, «Летают с пользой для
дела»). Но и тут качество оставляет же-
лать лучшего, поскольку, скажем, хвой-
ные побеги, мелкие веточки и мелкая
щепа имеют близкие скорости

Этот ворох лесосечных отходов оказал-
ся твердым орешком, который так и не
удалось раскусить до конца, несмотря на
то что уже более четверти века специали-

сты разных стран усиленно им занима-
ются.

Например, придумали пропускать щепу
через вальцы, чтобы кора прилипала к
ним и таким образом отделялась от ще-
пы. Но вальцы одинаково прилежно дро-
били и кору, и древесину, так что щепа
оказывалась некондиционной. Пробовали
высушивать отходы горячим воздухом, что-
бы при последующем незначительном ме-
ханическом воздействии кора, листья,
хвойные побеги рассыпались, растрескива-
лись, а древесина оставалась целой. Все
получалось, как было задумано, только
древесина оказывалась чересчур сухой и
для дальнейшей переработки на целлю-
лозу не годилась. Тогда попытались сепа-
рировать отходы в воде, чтобы, пропитав-
шись, древесина пошла ко дну, а кора и
вороха разной мелочи оставались на пла-
ву. Но сырая древесина так же не техно-
логична, как и пересохшая. Да и долог
такой способ разделения Словом, в па-
тентной литературе в результате усилий
специалистов многих стран остался след в
виде «вороха» проб и ошибок, но было
в нем одно изобретение, намечающее в
этом сложном деле новое направление.

Три года назад было опубликовано со-
ветское изобретение № 589313. Предлага-
лись вращающиеся в противоположные
стороны перфорированные барабаны, на
которые следовало высыпать вороха лесо-
сечных отходов. В барабанах создавался
вакуум различной степени, при этом бара-
баны притягивали с достаточной силой и
удерживали на своей поверхности древес-
ные частицы, а частицы коры не прилипа-
ли к барабанам. Казалось бы, и идея
проста и оборудование сделать не там
уж сложно, а внедрения не последовало.
Может быть, тут были и организационные
причины, но в этом и в предыдущих
изобретениях старший научный сотрудник
Ленинградской лесотехнической академии
Л. В. Свирин разглядел одну общую за-
кономерность. Как в погоне за многими
зайцами не удается поймать ни одного,
так в попытках рассортировать весь ворох
отходов за один прием не удается до-
стичь надлежащего качества.

Идея ленинградского изобретателя (а. с.
№ 818672) проста. Используя одновремен-
но и вакуум, и центробежную силу, по-
добрать сначала такие разряжение и ско-
рость вращения барабана и вакуум в нем,
чтобы на первом этапе сортировки к пер-
форированной поверхности барабана при-
липали только листья и другие сравни-
тельно тонкие и плоские отходы, а щепа,
ветки, хвойные побеги и прочая зелень
отбрасывались бы в сторону. На втором
этапе сортировки, усилив вакуум, можно
из оставшегося извлечь кусочки щепы,
при этом цилиндрические обрубки веток,
зеленые побеги, хвойные иголки опять не
смогут удержаться на поверхности бара-
бана. Эти продукты можно рассортиро-
вать на третьем этапе, уже пневматиче-
ским способом, поскольку разница в их
скоростях витания будет вполне достаточ-
ной для качественной сортировки.

Свое изобретение автор предложил в
качестве диссертационной темы аспиран-
ту А. Н. Баранову. Для исследований раз-
работали и сделали небольшую экспери-
ментальную установку. Барабан в ней был
полметра диаметром и около двух мет-
ров длиной. Можно было в достаточно
широких пределах изменять скорость вра-

щения барабана. Вакуум в нем создавал-
ся осевыми вентиляторами и регулировал-
ся заслонкой.

Из верхушек елей нарубили вороха
«отходов», практически не отличавшихся
от лесосечных. Тут были и чистая щепа,
и щепа с корой, и просто кора и зелень.
Чтобы смесь поступала на вращающийся
барабан не очень толстым слоем, прила-
дили вибротранспортер. И началась иссле-
довательская работа, вполне сравнимая с
поисками иголки в стоге сена. Но когда
было изучено совместное влияние вакуу-
ма и центробежных сил на различные со-
ставляющие смеси и для каждой удалось
установить оптимальные режимы, дело
пошло.' Если в исходном ворохе было,
скажем, 23,7 процента чистой технологи-
ческой щепы, то 23,65 процента удавалось
извлечь.

Даже лабораторная установка рассорти-
ровывала по 4 м3 смеси коры и древеси-
ны в час. Намечено в этом году смонти-
ровать опытную установку в одном из
леспромхозов Ленинградской области.

В научном и инженерном плане проб-
лему можно считать решенной. Дело за
машиностроителями и лесоразработчиками

ОБРАТНАЯ СВЯЗЬ

ПУБЛИКАЦИЯ ЗАМЕТКИ об изобретен-
ном мною способе создания объемных гра-
вюр (ИР, 4, 79, 4-я стр. обложки) вызва-
ла неожиданно большой поток писем чита-
телей, желающих обучиться новому спосо-
бу передачи изображения на .мета гле. За
два года я получил письме из I58 городов,
около 40 читателей приезжали ко мне. Поч-
ти с сотней коллег я теперь регулярно пе-
реписываюсь и обмениваюсь гравюрами. Об-
разовался заочный клуб умельцев. Две ор-
ганизации — в Кургане и Кировограде —
начали выпуск гравюр на металле, создан-
ных моим способом. Во Дворце культуры и
техники завода ГП3-1 в Москве прошла
моя персональная выставка. Кстати, коллек-
ция гравюр перевалила за 700 экземпляров
и дополнена работами моих коллег из раз-
ных городов. Спасибо журналу за помощь и
участие  В. ЯРОЛЬ, изобретатель.
Москва

ПРОЧИТАЛ ИСТОРИЮ ОМСКОГО
ПЧЕЛОВОДА-ЛЮБИТЕЛЯ А. Яросгав-
иева (ИР, 3, 81, «Упорствуя в неправоте»)
и вспомнил такую же. Мой сосед, изобре-
татель Н. Пасечниченко, о котором журнал
писал еще в 1979 г. (ИР, 1, 79), как и
Ярославиев, переписывался с НИИ пчело-
водства, просил помочь. Ему отвечали, что
надо, мол, еще доказать полезность ваших
изобретений. Подоспел Диплом ВДНХ, пер-
вой степени. Пасечниченко получил восемь
положительных решений, но с НИИ никак
не договорится. Я знаю о работах Пасечни-
ченко, так как помогал ему составлять за-
явку на очередное изобретение, тоже наде-
ялся, что пригодится новинка пчеловодам.
Не дошла она до них, НИИ пчеловодства
этому препятствует. Хорошо бы Главвет-
упру разобраться в этом положении
В. А. КРАСНОКУТСКИИ, общественный
патентовед Пятигорскою городского совета
ВОИР
ПЯНШЛСМКД / рыболовство

КОМБАЙНЫ
МОРЯ

В КАЛИНИНГРАДСКОМ СПЕЦИАЛЬНОМ
ЭКСПЕРИМЕНТАЛЬНО-КОНСТРУКТОРСКОМ БЮРО
ПРОМЫШЛЕННОГО РЫБОЛОВСТВА (СЭКБ)
ИЗОБРЕТЕНЫ УСТРОЙСТВА, С ПОМОЩЬЮ
КОТОРЫХ МОГУТ БЫТЬ РЕШЕНЫ МНОГИЕ
ПРОБЛЕМЫ МЕХАНИЗАЦИИ СБОРА УРОЖАЯ
ВОДОРОСЛЕЙ И МОЛЛЮСКОВ, ПРОМЫШЛЕННОГО
РЫБОВОДСТВА И РЫБОЛОВСТВА.

Г. КУШНЕР	накалывающие, защемляющие и иные)

спец. корр.	подхватывают водоросли, подрезают их и

непрерывно поднимают на борт. Упасть с

Сравнительно недавно вошедший в обиход
термин «‘морское земледелие» отражает
повышенный интерес человечества к так
называемым нерыбным объектам промыс-
ла. водорослям и моллюскам. Применений
они нашли более трехсот — в пищевой,
нефтехимической, кормовой, целлюлозно-
бумажной и многих других отраслях про-
мышленности,— а вот удовлетворяются эти
потребности пока лишь в малой степени
В нашей стране, в частности, всего на
14—15 процентов, главным образом, из-за
слабой механизации добычи и разведения
водорослей и моллюсков Работу основ-
ных добытчиков, водолазов, далее меха-

низировать почти невозможно, драги же
для уборки морских урожаев оказались
скорее вредными, чем полезными, так
как серьезно нарушают структуру дна,
заведомо снижая будущие урожаи.

Судно-катамаран для промыслового
сбора водорослей создано в Калининград-
ском СЭКБ коллективом под руководством
изобретателя Г. Т. Шпакова (а. с
№ 586881, 725636, 772512, 814304). Между
корпусами устанавливается бесконечная
сетчатая конвейерная лента. Когда судно
движется, закрепленные на ленте режу-
щие приспособления (гребенки с лезвия-
ми, ковши, вильчатые рабочие органы.

ленты транспортера растения не могу-, их
прижимает к ней встречный поток воды
На борту судна сильные струи воды до-
бычу смывают на приемные транспорте-
ры. Провисание ленты все время регули-
руется, чтобы она и структуру морского
дна не нарушала, и не срезала лишь вер-
хушки растений.

Испытания макетного образца показали,
что производительность нового комбайна
в несколько раз выше, чем известных
драг, а грунт он портит в 35—40 раз
меньше

Заказчик, объединение «Архангельск-
рыбпром», после испытаний ходатайство-
вал перед ВАК о присвоении изобретате-
лю Г Т Шпакову ученой степени канди-
дата технических наук без защиты дис-
ПОПОЛНИТЬ РЫБОПРОМЫСЛОВЫЙ
ФЛОТ новыми,
ВЫСОКОПРОИЗВОДИТЕЛЬНЫМИ СУДАМИ
И УЛУЧШИТЬ ЕГО ИСПОЛЬЗОВАНИЕ ЗА
СЧЕТ ТЕХНИЧЕСКОГО ПЕРЕВООРУЖЕНИЯ
СУДОВ, ОСНАЩЕНИЯ ИХ
ВЫСОКОЭФФЕКТИВНЫМИ
РЫБОПОИСКОВЫМИ И НАВИГАЦИОННЫМИ
ПРИБОРАМИ, ОРУДИЯМИ ЛОВА,
ПРОМЫСЛОВЫМ И ТЕХНОЛОГИЧЕСКИМ
ОБОРУДОВАНИЕМ...

Из «Основных направлений
экономического и социального
развития СССР на 1981 — 1985 годы
и на период до 1990 года»

сертации. Минрыбхоз СССР поручил
СЭКБ координацию работ по созданию
средств добычи водорослей.

Собрать урожай с подводных полей —
это одна сторона дела. Другая, весьма
сложная,— механизация посадки.

Решить эту проблему группа Г. Шпакова
предложила следующим образом (а с
№ 743644) На дно водоема укладывают
тросы, цепи или канаты, с прикрепленны-
ми к ним небольшими емкостями, куда
заранее высаживают нужные водоросли
(как это делают с обычной огородной рас-
садой). Чтобы трос не перекручивался,
к нему крепятся поплавки из пенопласта
На конце троса устанавливается радиобуй.
Лежит это хозяйство на дне морском, по-
ка не подойдет срок убирать урожай.
Тогда по радиобую находят конец троса,
подхватывают его и вытягивают на судно.
Затем лебедкой сматывают трос, подни-
мая урожай. В освободившиеся ячейки
высаживают новую рассаду и опять спу-
скают трос на дно, до следующего уро-
жая. База — судно-катамаран описанного
выше типа.

...Разнообразна тематика работ в Кали-
нинградском специальном эксперимен-
тально-конструкторском бюро промышлен-
ного рыболовства Минрыбхоза СССР: кро-
ме сказанного, здесь создают новые тра-
лы и оборудование для тралового лова,
сложные приборы. Как любые опытные
образцы, макеты СЭКБ должны прохо-
дить испытания, в том числе и гидроди-
намические. Вот здесь-то калининградцы
могут законно похвастаться: созданный
группой изобретателей во главе с заве-
дующим отделом В. Беловым гидродина-
мический канал (а с. № 813161), специ-
альное лабораторное устройство, сходное
в чем-то с более широко известной аэро-
динамической трубой, уникален. Единст-
венный в своем роде в СССР и Европе
и третий в мире.

Гидролоток и назвать устройством не-
ловко: высота его с четырехэтажный дом,
длина — 40 метров, вмещает почти тысячу
тонн воды. Как и в аэродинамической
трубе, здесь замкнутый канал, по которо-
му циркулирует вода. Рабочий участок
длиной 14 и шириной три метра распо-
ложен в верхней части конструкции. По
бокам установки —18 больших иллюми-
наторов размером с обычное окно, а
один — площадью почти 12 квадратных

Так выглядит детище СЭКБ — гидролоток
(часть его), а с. №813161

метров. Перед входом в рабочий участок
располагается пространственное сопло,
разгоняющее поток воды до 3,5 метра в
секунду. Чтобы поток был спокойным и
не имел воздушных пузырьков, перед
соплом установлен ресорбер — специаль-
ная решетка, как пчелиные соты, которая
гасит крупные и мелкие вихри потока.
Приводы известных гидролотков подобно-
го типа почти в 20 раз мощнее калинин-
градского (у него гребной винт диаметром
2,2 метра вращает электродвигатель мощ-
ностью 150 кВт), но изобретение позво-
лило при таких же размерах использо-
вать меньшую мощность. Дело в том, что
обычно для поддержания равномерности
потока и предотвращения искривления
его зеркала в других каналах ставили
специальные устройства больших габари-
тов Это увеличивало гидравлические по-
тери, требовало большей мощности элект-
ропривода. Такие установки стоят раза в
два больше отечественной. Авторы пред-
ложили в конце рабочего участка поме-
стить над зеркалом потока специальную
вакуумную камеру: создавалось отрица-
тельное давление на выходе из участка.
Конструкция теперь стала компактной,
меньшие потери, отличное качество пото-
ка. (Неравномерность потока в крайних
точках участка не превышает двух про-
центов.)

В гидроканале можно исследовать фор-
му судна, трала, турбины. Делать это тем
удобнее, что движение «обращенное» —
модель стоит на месте, а движется поток
воды. Это качественно новый уровень ис-
следований. В других каналах приходится
двигать модель — дошла до конца рабо-

Лучшие изобретатели СЭКБ Г. Шпаков
(слева' и В Белов на рабочем мостике
гидролотка.

чего участка, остановка, возвращение в
исходное положение У калининградцев
исследования, съемку можно вести непре-
рывно.

Разумеется, при создании такого уни-
кального сооружения были трудности,
разочарования. Например, очень волнова-
лись, удержит ли вакуум поток воды ве-
сом более 300 тонн Руководитель работ
В. Белов рассказывает, что, когда элект-
родвигатель дал первые обороты и вода
двинулась в рабочем участке, все нервы
были напряжены до предела: если вакуум
не выдержит, вода рухнет в здание и сне-
сет все на своем пути. Вакуум выдер-
жал. Зато лопнуло стекло из сталинита у
иллюиминатора. За две-три минуты «вы-
плеснулось» почти 500 тонн воды. На
первом этаже плавали двери, столы, шка-
фы. Оказалось, что стекло имело скры-
тый дефект. Позднее изобретатели полу-
чали и другие сюрпризы, но этот запом-
нился надолго.

Сейчас к каналу подсоединяют комп-
лекс ЭВМ. Это позволит повысить резуль-
таты исследований, ускорить их обработ-
ку. Работы еще не закончены, но испы-
тания не прерываются..

Когда я обратился в Калининградском
областном совете ВОИР к председателю
Михаилу Петровичу Торбину с просьбой
порекомендовать организацию, где созда-
ны интересные изобретения, в ответ услы-
шал. «И искать нечего — СЭКБ’» Дейст-
вительно, то, что создано здесь, имеет
громадное значение для народного хо-
зяйства в пятилетке.

г. Калининград
идеи и решения / горное дело

СКОРОСТНЫЕ СТРУИ холодной
ВОДЫ ПРОШИВАЮТ БРОНЕВЫЕ
ПЛИТЫ И РАСКАЛЫВАЮТ
СКАЛЫ. СТРУИ ПЕРЕ
ГРЕТОЙ ЖИДКОСТИ
СДЕЛАЮТ ЭТО В ДЕСЯТКИ

РАЗ ЭФФЕКТИВНЕЙ.

В незапамятные времена кто-то
что капля камень точит Первыми
ли этот интересный эффект в



заметил,
внедри-
практику

древние китайцы — придумали капать во-
дой на темечко преступникам. Такой был
вид казни. Потом и это начинание заглох-
ло. И долгие века вспоминали о точащей
камни капле с целью исключительно вос-
питательной.

Наконец началась новейшая история. Бы-
ло перевернуто много камней, под которые
не текла вода, и выяснилось, что если кап-
ля простая камень точит, то капля скорост-
ная — пробивает насквозь.

Это было настолько удивительно, что
возникло новое научное направление. И все
мы теперь знаем, что есть такие водоме-
। ты, или гидромониторы, или гидропушки,
которыми можно прошивать броневые
плиты, добывать уголь, разрушать старую
кирпичную кладку, которую не берет ни-
какой отбойный молоток, бурить скважины

Хоть это все и привычно уже, но по-
прежнему удивительно. Ведь такую раз-
рушительную силу проявляют струи обыч-
ной холодной воды, отличие которых от
вытекающих из водопроводного крана в
основном лишь в том, что они очень быст-
рые. И никому почему-то в голову не
приходил вопрос а что, если воду еще
и нагреть?

Ближе всего подошел к этой мысли па-
тент ГДР № 109710 на способ резания
твердых материалов струями жидкости,
которые нагреваются горячими стенками
ствола В общем-то вода здесь оставалась
холодной. Прогреваться успевает только
тонкий околостеночный слой. Но и это
эффективно — с ростом температуры жид-
кости уменьшается ее вязкость, а значит,
меньше теряется энергия при проходе
воды через ствол гидропушки Решение же
основной задачи — разрушать, резать, об-
рабатывать твердое — остается без изме-
нений, используется лишь механическая
энергия жидкости. Хочешь эффективней
резать — увеличивай давление и плати за
это сверхпрочными материалами, примене-
нием сложных и дорогих средств для со-
здания сверхвысокого давления. Нагревать
жидкость по-настоящему предложил
М. М. Мартынюк, доцент кафедры экспе-
риментальной физики Университета Друж-
бы народов им. П. Лумумбы И не просто
греть — перегревать!

о, что в этом случае жидкость с мень-
шими потерями давления проходит ствол
гидропушки, уже известно. Но главное —
используются дсполнительные механизмы
разрушения, термический и кавитационный.
Горячая струя быстро и неравномерно
нагревает камень Возникают термические
напряжения, трещины. Набегающий поток
расширяет их, и процесс, множась и уско-
ряясь распространяется вглубь камня.
А если разрушать нужно мерзлый грунт
или лед, то и говорить не о чем.

Кроме того, перегретая жидкость, как и
все неустойчивые состояния вещества, об-
ладает рядом необычных качеств В част-
ности— это обнаружил Мартынюк,— в пе-
регретой жидкости идут кавитационные
процессы. При температуре близкой к кри-
тической возможно флуктуационное обра-
зование зародышей пара. При этом круп-
ные зародыши растут дальше, а мелкие —
схлопываются, что сопровождается крат-
ковременным возрастанием давления до
сотен и даже тысяч атмосфер. Если кави-
тационная полость схлопывается вблизи
поверхности камня, то действует подобно
микровзрыву, эрозионно разрушая его
поверхность. Проведенные изобретателем
расчеты показывают, что его способ раз-
рушения твердых пород горячей водой
куда эффективней, чем холодной. Тот же
результат. достигается при давлении, мень-
шем в 100—200 раз! Более чем в десять
раз снижается расход воды! Скорость бу-
рения возрастет не менее чем в сто раз в
сравнении со скоростями буровых машин
или огневого способа разрушения!

И понятно, не надо опасаться, что в за-
бое возникает парилка и работать там бу-
дет невозможно — бурить ведь можно
дистанционно. Способ разрушения твердых
пород — не единственное применение об-
наруженного М. М. Мартынюком эффекта
кавитации, вызываемой перегревом. На-
пример, автором на основе его предложе-
но весьма правдоподобное объяснение
того, что произошло при падении Тунгус-
ского метеорита

Н. ЛОХОВ,
инженер

ПРИСВОЕНИЕ
ЗВАНИЙ

ПРЕЗИДИУМ ВЕРХОВНОГО СОВЕТА

РСФСР ПРИСВОИЛ В ПЕРВОМ ПОЛУГОДИИ
1981 ГОДА ПОЧЕТНОЕ ЗВАНИЕ

ЗАСЛУЖЕННЫЙ

РАЦИОНАЛИЗАТОР РСФСР

БРОДНИКОВУ Михаилу Ивановичу — на-
ладчику Уфимкинского стекольного завода,
Свердловская область.

БРЯНЦЕВУ Виталию Николаевичу — механи-
ку-наставнику службы судового хозяйства
Восточно-Сибирского речного пароходства
Иркутская область

БЕЛОВУ Виталию Васильевичу — начальнику
отдела Курганского завода электромонтаж-
ных изделий.

БУРХАНСКОМУ Евгению Михайловичу —
механику цеха Курского завода резино-
технических изделий.

БУШМЕЛЕВУ Владимиру Матвеевичу — за-
местителю начальника лаборатории волго-
градского металлургического завода «Крас-
ный Октябрь».

БУТАКОВУ Виктору Алексеевичу — шлифов-
щику Сорского молибденового комбината
имени Ф. Э. Дзержинского, Красноярский
край.

БУТРИМОВУ Александру Ивановичу — глав-
ному механику Оренбургского производст-
венного объединения грузового автотранс-
порта № 2.

ВОЛКОВУ Анатолию Васильевичу — старше-
му инженеру отдела Череповецкой авто-
колонны № 1456, Вологодская область.

ВОРОБЬЕВУ Владимиру Тимофеевичу — то-
карю централизованной авторемонтной ма-
стерской Волгоградского управления пасса-
жирского автотранспорта.

ВЕСНИНУ Федору Степановичу — начальни-
ку отдела Курганского производственного
объединения молочной промышленности.

ГОЛУБЕВУ Анатолию Ивановичу — началь-
нику отдела Томилинского производствен-
ного птицеводческого объединения, Мо-
сковская область

ГОРБАЧЕВУ Сергею Ивановичу—инженеру
совхоза «Подмосковный», Раменского рай-
она, Московской области.

ГЛАЗМАНУ Борису Семеновичу— главному
инженеру производственного объединения
«Ростовсантехника», Ростовская область.

ГОРБАТЕНКО Владимиру Петровичу — бри-
гадиру слесарей Ейского пассажирского
автотранспортного предприятия, Красно-
дарский край.

ГРИГОРЬЕВУ Николаю Ивановичу — началь-
нику Тюменской военизированной части по
предупреждению возникновения и по лик-
видации открытых газовых и нефтяных
фонтанов.

ГЕЙНЦУ Александру Егоровичу—-начальни-
ку отдела Кемеровского домостроительно-
го комбината.

ЕНГИБАРОВУ Иосифу Паруровичу — старше-
му мастеру Краснодарского пассажирского
автотранспортного предприятия № 2.

ЕЛЬШИНУ Евгению Лаврентьевичу — бри-
гадиру слесарей Пермского пассажирского
автотранспортного предприятия № 5.

ЕРМАКОВУ Алексею Михайловичу — брига-
диру слесарей Красноярского завода хи-
мического волокна.

ЖЕПКО Иоэлю Берковичу — паяльщику
Пермской автоколонны № 1858.

ЗАМЯТИНУ Валентину Петровичу — главно-
му инженеру Моршанского мотороремонт-
ного завода, Тамбовская область.

ИСАКОВУ Василию Степановичу — старше-
му инженеру-технологу Пермского грузово-
го автотранспортного предприятия № 2.
КОЛОНДО Владимиру Васильевичу — тока-
рю головного завода производственного
объединения по авторемонтному производ-
ству «Красноярскавторемонт».

КУЛИКОВУ Евгению Васильевичу — началь-
нику специализированной передвижной ме-
ханизированной колонны N9 901 треста
Севкавсовхозмонтаж, Ростовская область.
КОКШАРОВУ Борису Прокопьевичу — на-
чальнику службы внедрения специализиро-
ванного производственного объединения
совхозов «Всеволжское», Всеволжского
района. Ленинградской области.

КОЗЬЯКОВУ Михаилу Арсеньевичу — брига-
диру локомотивного депо Калинин Ок-
тябрьской железной дороги, Калининская
область.

КОВЯЗИНУ Александру Ивановичу — на-
чальнику бюро нальчикского завода «Сев-
кав электроприбор», Кабардино-Балкарская
АССР

КОТОВУ Михаилу Петровичу — слесарю
уральского производственно-технического
предприятия	«Уралгазэнергоремонт»,

Свердловская область.

КОСТЕНКО Александру Васильевичу — сле-
сарю локомотивного депо Карасук Запад-
но-Сибирской железной дороги, Новоси-
бирская область.

КУЗЬМИНУ Алексею Ивановичу — началь-
нику отдела Дедовского производственного
объединения технических тканей, Москов-
ская область

КОНСТАНТИНОВУ Алексею Сергеевичу —
слесарю Первоуральского новотрубного
завода Министерства черной металлургии
СССР.

ЛОГВИНЕНКО Егору Васильевичу — слеса-
рю Белгородского завода энергетического
машиностроения.

ЛУНЕВУ Роберту Валерьяновичу — бригади-
ру токарей Чебоксарского производствен-
ного объединения пассажирского авто-
транспорта, Чувашская АССР

ЛУНЕВУ Леониду Алексеевичу — начальни-
ку службы Пятигорского управления разве-
дочного бурения, Ставропольский край.

ЛАТЫШЕВУ Федору Михайловичу — инже-
неру Моршанского мотороремонтного за-
вода, Тамбовская область

МЕДВЕДЕВУ Николаю Александровичу —
начальнику отдела Бийского котельного
завода. Алтайский край.

МОТОРНОМУ Владимиру Пантелеймонови-
чу — начальнику отдела Пензенского отде-
ления Куйбышевской железной дороги.

МАЛАХОВУ Александру Ивановичу — на-
чальнику энергоучастка Дальневосточного
производственного судоремонтного объе-
динения «Петропавловская судоверфь име-
ни В- И. Ленина», Камчатская область.

МАКСИМЕНКО Владимиру Васильевичу —
старшему геофизику Восточной геолого-
разведочной экспедиции Сахалинского про-
изводственного геологоразведочного объе-
динения. *

МАНАННИКОВУ Александру Никитовичу —
начальнику отдела автомобильно-дорожно-
го комбината № 16 управления «Мосавто-
дортранс», г. Москва.

МАКСИМОВУ Николаю Арсеньевичу —
бригадиру слесарей-ремонтников Калинин-
ского монтажного управления треста
Центротехмонтаж
отмечен недавно.

о тех, кто

Петр
Антонович
РАДЧЕНКО

Евгении
Всеволодович
АЛЕКСАНДРОВ

Феодосии
Михайлович
ФЕДЧЕНКО

Вадим
Николаевич
ПИКУЛЬ

Проводимый нашим журна-
лом конкурс «Техника — ко-
лесница прогресса» стал тра-
диционным. Его итоги подво-
дятся уже в третий раз. Мы
напоминаем вам лауреатов
прошлых лет и рассказываем

ЗАЙЦЕВ Михаил Афанасьевич — рабочий,
ленинградец, по штатному расписанию
Всесоюзного проектно-конструкторского
института технологии электротехнического
производства (ВПТИэлектро) — токарь, фак-
тически же профессиональный изобрета-
тель: рабочий день не нормирован, посе-
щение института свободное. Новатор этим
не злоупотребляет, однако, случается, не
показывается на работе по целым неде-
лям. Никто не удивлен: уехал, значит, то-
карь читать лекции в Москву, или в Киев,
или в Новосибирск, а может, в Сверд-
ловск или Запорожье. Награжден орденом
Трудового Красного Знамени, о нем снят
документальный фильм, ВДНХ СССР мно-
гократно отмечала его золотыми и сереб-
ряными медалями, о нем не раз писала
ленинградская и центральная пресса,
включая ИР (6, 75 и 2, 79).

У Зайцева шесть изобретений, все они
посвящены токарному и фрезерному ин-
струменту. По натуре добр, а вся стро-
гость ушла на требовательность к своим
разработкам: пока изобретение не изго-
товит в металле, не опробует на станке
да не даст поработать другим — никаких
заявок. Но зато и заявка у него идет не
умозрительная, а «от станка», действую-
щее изобретение Эту особенность зайцев-
ских заявок эксперты, видно, нутром чу-
ют, и потому, как правило, авторское
выдают без колготы, с первого предъяв-
ления.

Изобрести новый массовый металлоре-
жущий инструмент... Все размеры здесь
давным-давно проверены-перепроверены,
углы заточки и резания выверены-перевы-
верены. Есть Научно-исследовательский
инструментальный институт, есть Институт
металлорежущих станков, есть специализи-
рованные инструментальные заводы со
своими КБ. И есть токарь Зайцев — во-
семь классов образования (война поме-
шала учебе).

Он изобрел сборную фрезу с непере-
тачиваемыми твердосплавными пластинка-
ми (а. с. № 272781). В серийной шести-
зубовой фрезе около сорока деталей, в
зайцевской — вдвое меньше. Потом он
и это упростил, свел число деталей к
тринадцати (а. с. № 348297). Его сборный
резец с набором режущих пластинок за-

параты для крупного рогатого скота, сти-

Михаил Титович охотно приглашает со-

меняет (один!) пятнадцать серийных рез-
цов с напаянными пластинками (а. с.
№ 336095). Запросы на резцы и фрезы
токаря Зайцева идут со всех концов Со-
ветского Союза. Выходят его изобрете-
ния и на мировую арену инструмент ра-
бочего просят страны СЭВ

Сестрорецкий инструментальный завод,
что под Ленинградом, начал массовый вы-
пуск зайцевского инструмента. Весь он
помечен государственным Знаком качест-
ва. Государственные комиссии установили,
что экономический эффект на одну фре-
зу, в зависимости от типоразмера, колеб-
лется от 70 до 130 рублей. Выпущено уже
и разослано по заводам свыше 100 ты-
сяч фрез. С учетом затрат на изготовле-
ние инструмент рабочего сэкономил на-
родному хозяйству около шести миллио-
нов рублей.

ЦУПИКОВ Михаил Титович. Изобретать на-
чал лет пятьдесят с лишним назад, когда
после ФЗУ оказался на Магнитке. За
ударную работу на стройке первой пя-
тилетки сметливого молодого рабочего
послали учиться в Пермский университет.
Окончил, получил диплом химика-органи-
ка с отличием, а тут подоспело «Второе
Баку». Цупиков начинает работы по полу-
чению высокооктановых авиационных бен-
зинов и взрывчатых веществ, которые за-
вершаются несколькими крупными изоб-
ретениями. В 1940 году нарком нефтяной
промышленности подписывает приказ о
присвоении Цупикову звания «Отличник
отрасли».

В войну Михаил Титович создает новые
огнеметные смеси, загустители к ним,
другие изобретения (ИР, 5, 80).

Михаил Титович родом из бедняцкой
крестьянской семьи. Это отразилось в
послевоенной его тематике: зоотехнии,
агрономии, ветеринарии (ИР, 8, 76; 10, 77,
11, 78: 6, 81).

Из нефти Цупиков выбирает «балласт-
ные» компоненты (азот, серу, кислород-
содержащие соединения), добавляет кое-
что и получает ценные синтетические и
полусинтетические кормовые добавки для
сельскохозяйственных животных, консер-
ванты для сохранения питательных ве-
ществ при силосовании зеленой массы
растений, лечебно-профилактические пре-

муляторы роста растений, средства про-
тив вымерзания озимых культур, химико-
мелиоративные средства для борьбы с
солонцами...

Сельскохозяйственные изобретения Цу-
пикова буквально выхватывают практики,
не дожидаясь указаний о внедрении. Де-
ло в том, что их чрезвычайно просто реа-
лизовать даже в районе, в хозяйстве.
А отдача высока. К примеру, эндофарм—
порошок, который может изготавливать
почти любая ветеринарная станция (ИР, 6,
81), помогает спасти тысячи голов молод-
няка.
Иван
Павлович
СМИРНОВ

Борис
Васильевич
РОЗАНОВ

Михаил
Федорович
ШОСТАКОВСКИИ

имв

КОЛЕСНИЦА
ПРОГРЕССА

ФЕДОРОВ Святослав Николаевич, дирек-
тор НИИ микрохирургии глаза, профессор

Двадцать лет назад впервые в мире
молодой периферийный врач имплантиро-
вал больной девочке искусственный хру-
сталик глаза. Сейчас патенты на эту лин-
зу выданы в США, ФРГ, Нидерландах,
Великобритании, Италии.

Дальше — каскад изобретений: упор для
рук хирурга во время операции, специ-
альный операционный микроскоп, способы
пересадки роговицы, инструменты для
тончайших операций на глазах. Он пред-
ложил новую теорию происхождения тя-
желейшего недуга — глаукомы. Методы

Николай
Дмитриевич
КУЗНЕЦОВ

лечения, вытекающие из этой теории, по-
могли вылечить более девяноста процен-
тов больных, прошедших клинику Федо-
рова.

И затем — принципиально новая, неожи-
данная для всех операция. «Очки — это
протез, мешающий человеку работать. Все
эти окуляры пора сдать в музеи»,— ре-
шил хирург. Это была смелая идея —хи-
рургическое исправление близорукости.
После операции, которую Святослав Ни-
колаевич проводит амбулаторно, около
двух тысяч слабовидящих обрели нор-
мальное зрение. Он добился успеха в
98% случаев.

Ученый считает медицину, в част-
ности хирургию, неотъемлемой частью
экономики страны. Вот простой пример —
благодаря внедрению новых инструментов,
операций и т. д. пациенты Федорова ли-
бо лечатся амбулаторно, либо находятся
в клинике много меньше, чем подобные
больные в других больницах. Этим кли-
ника ежегодно экономит государству две-
надцать миллионов рублей. Скоро войдет
в строй новое просторное здание клини-
ки с большим числом коек — сумма эко-
номии, по предварительным подсчетам,
вырастет в два с половиной раза

КАЛАШНИКОВ Михаил Тимофеевич. Кон-
структор стрелкового оружия, изобрета-
тель, известный во всем мире, в том чис-
ле нашим читателям (ИР, 11, 79), и, мож-
но сказать, лично каждому, кто в послед-
ние тридцать лет служил в Советской
Армии.

Выступая после вручения ему медали,
Михаил Тимофеевич поделился с собрав-
шимися некоторыми мыслями:

«В первую очередь, несмотря на воз-
росшие знания, изобретателю по-прежне-
му нужна увлеченность идеей. Без увле-
ченности, только пунктуально выполняя
свои профессиональные и должностные
обязанности, вы, положим, разработаете
удачную конструкцию, но едва ли пре-
одолеете тернистый путь внедрения ее в
серию, в эксплуатацию И это очень хо-
рошо, что путь ваш тернист, что на нем
вас ждут и беспощадные критики, и уме-
лые, изощренные соперники, совершенно
естественно желающие опередить вас, так
как в конкурсе, в борьбе, выигрывает не
только фирма-победительница, но и за-
казчик, и производство, следовательно,
вся страна. Заказчик получает возмож-
ность выбрать образец, наилучший в экс-
плуатации, производство — наиболее тех-
нологичный, доведенный.

Молодым специалистам, и не одним
лишь молодым, а и вообще тем, кто
смотрит на нас со стороны, иногда ка-
жется, что стоящие перед КБ задачи не
так уж сложны: что главное — в какой-то
счастливый момент найти оригинальный
принцип нового оружия. Выпускники учеб-
ных заведений, как правило, технически
вполне грамотные, приходят к нам иног-
да с таким настроением: чго вы, мол, тут
засиделись, а вот мы у вас сейчас рево-
люцию устроим! Сложна ли была, напри-
мер, задача унифицировать автомат и
ручной пулемет одного калибра, то есть
сделать большинство их деталей взаимоза-
меняемыми? Казалось, несложна: удлинил
у автомата ствол, приделал сошки — и на-
зывай его пулеметом...

В действительности же нам пришлось
намного увеличить живучесть всех дета-
лей, становящихся унифицированными, не
потеряв ничего из тех их качеств, кото-
рые были достигнуты в автомате. На это
ушли годы труда. 7,62-миллиметровый ав-
томат АК был принят на вооружение в
1949 году, а унифицированное оружие —
автомат АКМ, пулеметы РПК и другие —
много лет спустя, за это время молодые
специалисты превратились в ветеранов.
Зато теперь можно взять любую деталь
из разбираемых узлов автомата АКМ и
поставить ее в тот же узел любого наше-
го пулемета: достижение, которое в ар-
мии, понятно, 'ценится выше ^большинства
оригинальных принципов

Должен отметить важнейшую особен-
ность нашей работы. Хотя в соревновании
при разработке образца стрелкового ору-
жия выигрывает одно конструкторское бю-
ро, награды получают и другие коллективы,
так как без их участия, без творческой
борьбы с ними задача не была бы ре-
шена столь успешно».

БЕЛЫЙ Владимир Алексеевич Вице-пре-
зидент Белорусской академии наук, рек-
тор Белорусского государственного уни-
верситета, заслуженный изобретатель рес-
публики.

Первая статья, посвященная работам
Владимира Алексеевича Белого, появилась
в журнале еще в 1968 году. Мы
писали о новой научной дисциплине —
механике металлополимерных систем, соз-
данной академиком В А. Белым, расска-
зывали о крупных успехах организованно-
го им в Гомеле академического институ-
та, разрабатывающего это направление,
сообщали нашим читателям об удиви-
тельном почине — «Каждый научный ра-
ботник — изобретатель, каждую научно-
техническую разработку — на уровень
изобретения», который смог возникнуть и
реализоваться только благодаря многолет-
ним усилиям Владимира Алексеевича

Свое первое авторское свидетельство
В. А. Белый получил в 1964 году. Сейчас
число их перевалило за три сотни Рас-
сказать о самых крупных изобретениях
академика трудно даже в большой статье.
Уместней говорить о целых комплексах
изобретений. Сейчас в Гомеле строится
завод, .выпускающий в год более миллио-
на изделий из древопластиков. Его маши-
ны и технологии созданы на основе 50
изобретений В А Белого. Автомобиле-
строение и химическая промышленность,
сельскохозяйственное машиностроение и
литейное производство, станко- и судо-
строение, легкая, пищевая и другие от-
расли народного хозяйства страны имеют
цехи и участки, функционирующие по раз-
работкам академика, использующие с
многомиллионным экономическим эффек-
том его великолепные идеи.

Владимир Алексеевич Белый категори-
чески отвергает известное определение
ученого как человека, удовлетворяющего
свое любопытство за счет государства.
Быть может, потому, что свою трудовую
деятельность академик начинал паровоз-
ным кочегаром, он убежден: наука обяза-
на облегчать труд людей, делать их жизнь
более счастливой.

ЖИЗНЬ
ВОИР

экономить;

ВОТ ТЕПЕРЬ
СПЕШИТЬ НАДО

ИЗОБРЕТЕНИЕ СУЛИТ СОТНИ
МИЛЛИОНОВ РУБЛЕЙ ЭКОНОМИИ,
ПРИЗНАНО ЗАСЛУЖИВАЮЩИМ
ВНЕДРЕНИЯ. ВОТ ТОЛЬКО
ЗАИНТЕРЕСОВАННЫЙ ХОЗЯИН НИКАК НЕ
ОБЪЯВЛЯЕТСЯ.

В ИРе, 9, 77, в статье «Поспешили» рас-
сказано о судьбе изобретателей Ю. Юти-
лове, В. Дуленко и О. Эйлазяне, научных
сотрудниках Института физико-органиче-
ской химии и углехимии АН УССР, кото-
рых горячие головы чуть было не подве-
ли под другую статью, из Уголовного ко-
декса. Чуть было тогда и само предложе-
ние не похоронили. Опытные патентоведы
помогли суду отвести навет. К чести то-
варищей, принявших поначалу опрометчи-
вое решение упорствовать в неправоте
они не стали, а, разобравшись во всем
спокойно, вернули авторам все, чего ли-
шили. Изобретение Ютилова, Дуленко и
Эйлазяна признано (а. с. № 702072).

Донецкие авторы решили сложнейшую
хозяйственную задачу: изобрели состав
для очистки стекол. Известно, что поверх-
ности стекол постоянно загрязняются:
частицы пыли, промышленные отходы,
оседая на них, образуют со временем
плотный слой, снять который не так-то
просто. Теперь представьте себе большие
площади покрытий теплиц или остекление
современных промышленных предприятий.
Слой грязи на них почти не пропускает
солнечный свет. Значит, приходится до-
полнительно расходовать электроэнергию.
Только на одном Ново-Краматорском ма-
шиностроительном заводе по этой причи-
не в год перерасход электроэнергии 15—
20%, или около 4 миллионов киловатт-ча-
сов Можно приплюсовать сюда и до
50 тысяч дополнительных электроламп
взамен преждевременно перегоревших.

В 1977 году был подготовлен проект
программы' широкого использования но-
вого способа Несколько министерств и
ведомств, НИИ и проектных институтов, в
том числе Институт физико-органической
химии и углехимии АН УССР. должны
были решить ряд организационных и ис-
следовательских проблем Минсовхозов,
Минсельхоз, Минчермет и Минэнерго
УССР от участия в этой програм/ле укло-
нились, продолжил работы один ИнФОУ
УССР. Был усовершенствован состав мою-
щего раствора. Вместо плавиковой кисло-
ты — основного компонента — был найден
более дешевый и доступный, менее агрес-
сивный, производимый на Винницком хим-
заводе. Отпали сложности с транспорти-
ровкой, хранением, расфасовкой агрес-
сивной плавиковой кислоты. Для безопас-
ности металлических конструкций в состав
ввели выпускаемые промышленностью ин-
гибиторы коррозии. Теперь даже оцинко-
ванное железо реагирует на моющий со-
став для сгекол не активнее чем на дож-
девую воду. В ходе экспериментов и до-
водок технологии очистили свыше мил-
лиона квадратных метров стекла в теп-
личных хозяйствах, только на этом сэконо-
мили более двух миллионов рублей. Гос-
комсельхозтехника СССР рекомендовала
создать при киевском пусконаладочном
управлении Теплицтехналадка подразделе-
ние по химической очистке стекол теп-
лиц и промышленных предприятий. В этом
подразделении по технической докумен-
тации ИнФОУ АН УССР были разработа-
ны оригинальные устройства и механизмы,
которые позволят перевести очистку на
индустриальную основу. (До сих пор все
работы велись самыми примитивными
средствами, иногда просто швабрами,
вручную.)

По подсчетам, только уменьшение рас-
хода электроэнергии на освещение теп-
лиц и рабочих помещений и отказ от за-
мены загрязненных стекол на новые будет
экономить в целом по стране почти мил-
лиард рублей в год. И дополнительной
тепличной продукции теплицы будут да-
вать на 300 миллионов рублей.

Еще одна область применения нового
способа: очистка изоляторов линий элект-
ропередачи. Проблема серьезная из-за
загрязнения изоляторов бывают даже ава-
рийные отключения ЛЭП.

Пока же институт затоплен письмами с
одной и той же просьбой: пришлите со-
став, научите им пользоваться! Но акаде-
мический институт не химическое пред-
приятие и обеспечить составом всех же-
лающих (в том числе зарубежных проси-
телей) не в состоянии. И научить заочно
сложно. Приходится либо посылать своих
сотрудников на места, либо принимать в
институте командированных. Авторы изоб-
ретения и рады бы всем угодить, и ру-
ководство института радо, делаег, что
может, однако, зедь для решения орга-
низационных вопросов есть соответствую-
щие учреждения, не научные. Так не сле-
дует ли, наконец, им взяться за дело?
Тем более, что они вроде бы крайне за-
интересованы во внедрении нового спо-
соба. Дело-то многообещающее!

В. УШАКОВ,
инженер-строитель.

КЛУБ-
100

НАВСТРЕЧУ
XVII СЪЕЗДУ
ПРОФСОЮЗОВ

С СЕДЬМОМ НОМЕРЕ ЗА 1981 ГОД
ИР ПРИЗВАЛ СОЗДАВАТЬ КЛУБЫ
РАЦИОНАЛИЗАТОРОВ-СТОТЫСЯЧНИКОВ
(«ВОЗЬМЕМ ПРИМЕР
С ФУТБОЛИСТОВ», с. 11).

А у нас в тресте Уралмонтажавтоматика такой клуб действу-
ет уже с 1974 года. Рационализатором-стотысячником мы считаем
того, кто либо подал и внедрил сто предложений, либо своими
предложениями сэкономил не менее ста тысяч рублей. В клуб у
нас сейчас входят 44 человека (весь коллектив треста около трех
тысяч человек) Почетное звание члена клуба мы присваиваем раз
в год, к Всесоюзному дню изобретателя и рационализатора Всту-
пающий в клуб-100 получает отпечатанный типографским спосо-
бом Диплом и ценный подарок, его имя заносится в книгу Поче-
та треста, а фотография помещается на стенде «Лучшие рациона-
лизаторы треста». В первый год клуб объединял лишь восемь
человек, а за семь лет в него вошли еще 36 новаторов. Среди

стотысячнин.

членов клуба — рабочие, мастера, прорабы, один (из девяти) начальник монтажного

управления.

Рационализатор-стотысячник путевки в санатории и дома отдыха получает в первую
очередь, отпуск ему предоставляется в летнее (или удобное для него) время. Членство
в клубе-100 учитывается и при рассмотрении списков на улучшение жилищных условий.

Члены рационализаторского клуба активно помогают тресту регулярно занимать при-
зовые места в общеминистерском (Минмонтажспецстрой СССР) соревновании по тех-
ническому творчеству По итогам 1980 года, например, коллектив новаторов треста
был награжден Дипломом министерства и денежной премией.

В. СОЛОВЬЕВ,
начальник технического отдела треста Уралмонтажавтоматика

г. Свердловск

не досужий досуг
трехместный
конек-горбунок
Я построил складной мотороллер и почти
три года катаюсь на нем по Крыму. Вес его
всего 26 кг при длине 120 см и высоте 65 см.
Использован двигатель от пилы «Дружба»,
который позволяет развить скорость почти
40 км<ч. Грузоподъемность мотороллера
270 кг—это три взрослых человека. Рама
самоделки из клепанных дюралевых швелле-
ров и уголков за счет шарниров может скла-
дываться, а рулевая колонка легко снимает-
ся. В сложенном виде мотороллер можно
свободно перевозить в общественном транс-
порте. Простота конструкции и бесхитрост-
ность отделки, точнее, ее полное отсутствие,
делают мою машину, как конька-горбунка,
абсолютно надежной и предельно неприхот-

ливой в любых условиях. Мотороллер можно
изготовить в любой мастерской, но лучше,
если это будет делать какой-либо завод. Тем
более что в заводских условиях можно дора-
ботать конструкцию и уменьшить ее вес.

В АБРАМОВ,
Крымская станция юных техников

г. Симферополь
идеи и решения / медицина

ЗАЧЕМ БО
ВЕЗТИ В

ЕСЛИ
КУДА БЫ*
ОПЕРАЦИС
ПРИВЕЗТИ
БОЛЬНОМ

ОПЕРАЦИОННАЯ
В ПОРТФЕЛЕ- «ДИПЛОМАТ »
ПРИ ОСТРОМ ОТРАВЛЕНИИ ВАШИ ШАНСЫ ВЫЖИТЬ СИЛЬНО
ПОВЫШАЮТСЯ, ЕСЛИ К ВАМ ПРИЕХАЛ ВРАЧ С ПЕРЕНОСНОЙ
АППАРАТУРОЙ, которую изобрели московские медики.

ьного

1НУЮ,

ЭЕЕ
1НУЮ

I

Клиника, которой руководит лауреат Госу-
дарственной премии СССР профессор
Е. А. Лужников, поражает несколько не-
обычным набором пациентов.

...После пышного семейного торжества
гости начали расходиться. «Посошок на до-
рожку!» — провозгласил изрядно подгуляв-
ший хозяин дома, найдя в шкафу еще не
допитую бутылку водки. Вместо «посошка»
в бутылке оказался ацетон для склеивания
магнитофонной ленты. Поняли это, только
осушив с маху рюмки. Компании повезло:
единственный непьющий человек, жена не-
задачливого юбиляра, успела вовремя вы-
звать «скорую».

...«Умная» мама решила полечить кожное
заболевание сына «верным» средством.
Купленной с рук мазью намазала ребенка,
что называется, от души. Ядовитые вещест-
ва всосались через кожу и быстро попали
в кровь

...Желая отомстить ветреному кавалеру,
экзальтированная девица выпила большую
дозу снотворного. Последствия «мести» па-
ли на врачей.

Что ни койка — то история. Грустная, тра-
гичная, порой раздражающая.

Республиканский центр по лечению
острых отравлений входит в состав знаме-
нитого Научно-исследовательского институ-
та скорой помощи имени Н. В Склифосов-
ского. Больных здесь принимают круглосу-
точно, за год — около четырех тысяч. При-
мерно девятьсот из них оперируют

— Контингент у нас самый разнообраз-
ный,— говорит профессор Е А. Лужни-
ков.— Около трех процентов больных — от-
равления производственные. Немало алко-
гольных поражений, особенно когда вме-
сто спиртного пьют суррогаты. Много па-
циентов, которые занимались самолече-
нием, принимали неизвестные препараты
или произвольно, «для верности», увеличи-
вали дозу знакомых лекарств. Есть дети,
которые съели красивые разноцветные
«конфетки» — оставленные взрослыми в до-
ступном месте медикаменты. Люди, пью-
щие разные «целебные» настои, куплен-
ные неизвестно у кого на рынке. Есть и
самоубийцы, причем более девяноста про-
центов из них — так называемые демон-
стративные: пьют снотворное так, чтобы об
этом узнали окружающие Происходит это
в состоянии аффекта или просто для при-
влечения внимания к себе, потому что
знают — спасут И спасаем. Правда, часто
лишь с помощью операции — практически
полностью заменяем отравленную кровь.

Когда я попросил разрешения присутст-
вовать на подобной операции, профессор
пригласил меня... в палату. «А операцион-
ную мы прихватим с собой»,— мимоходом
бросил Евгений Алексеевич, кивнув на ле-
жащий на столе обыкновенный портфель-
«дипломат». Мое недоумение заставило
профессора раскрыть тайну «дипломата».

В официальном списке болезней челове-
ка — а таковых около десяти тысяч — оче-
редной «недуг века» появился совсем не-
давно: острая химическая болезнь. Это
различные отравления (в том числе и ле-
карствами). По данным Всемирной органи-
зации здравоохранения, новомодная бо-

лезнь в Европе встречается в два раза ча-
ще инфаркта миокарда, а жертв от нее
втрое больше, чем от дорожно-транспорт-
ных происшествий. А мы живем в Европе.

Еще относительно недавно специфиче-
ского лечения отравлений не было. Постра-
давшему промывали желудок, давали обез-
боливающие средства — и все. Затем поя-
вились антидоты — вещества, обезврежива-
ющие попавшие в организм яды. Но все
они строго избирательны: против опреде-
ленного яда — определенное противоядие.
Пока узнаешь, чем отравился (а больной
часто без сознания), пока подберешь...
Пробовали и обменное переливание, то
есть полное замещение крови больного до-
норской. Помогает. Но где взять на всех
кровь? Ведь для спасения лишь одного па-
циента требуется пятнадцать и более лит-
ров крови.

Дело резко сдвинулось с места, когда
был применен метод «противогаза»: очи-
щение крови от ядов пропусканием ее че-
рез активные угли или синтетические пог-
лотители. В клинике этот метод впервые
применил греческий ученый Яцидис в 1964
году Но широкого распространения «про-
тивогаз для крови» не получил. Оказалось,
что вместе с ядами из крови удаляются
эритроциты, лейкоциты, тромбоциты. От
такого лечения и заболеть недолго..

Еще через десять лет канадский иссле-
дователь Чанг разработал оригинальный
способ, который до сих пор применяют за
рубежом Для защиты составных частей
крови он предложил каждую крупицу ак-
тивного угля покрывать защитной пленкой.
Намного эффективнее, чем «греческий»
метод. Но пленка лишает кровь прямого
контакта с поглотителем, из организма вы-
водятся далеко не все яды, а лишь те, что
способны проникнуть сквозь пленку. Проб-
лема осталась

Таков был тот рубеж, с которого нача-
ли свой поиск Е. А. Лужников и его кол-
леги Медики крепко подружились с физи-
ками и химиками. Первая идея была «на
замену»: вместо пленки частички поглоти-
теля покрывать белком. Тут два выигры-
ша: во-первых, белок не вредит крови, а
во-вторых, он сам по себе поглотитель
ядов. Неплохо. Но в организме, уже ослаб-
ленном, могли возникнуть так называемые
белковые конфликты, реакции отторжения,
ведущие к еще большему ослаблению Да
и дороговато для массовой практики —
флакон в пять кубиков стоит сорок рублей.
А как избавиться от реакции отторжения?
Очень просто — надо белок взять из крови**
самого больного. Со своей родной тканью
организм не борется...

Так и сделали Впервые в мире. Спасен-
ные своей жизнью подтвердили правиль-
ность идеи.

Дальше — больше Синтетических погло-
тителей и активных углей — раз, два и об-
челся. А ядов — тысячи. Нужен поглоти-
тель универсальный. И снова медики нача-
ли колдовать вместе с физиками и химика-
ми. Пришли к следующему. Каждый погло-
титель имеет свой электропотенциал.
А многие яды наиболее чувствительны
только к определенному потенциалу, толь-
ко к нему тянутся и лишь при нем «за-
Профессор Е. А. Лужников: «Система может
быть и таком».

стревают» в поглотителе, а мимо другого
легко проскакивают вместе с кровью. Ког-
да это осознали, универсальное противо-
ядие было практически готово: незамедли-
тельно сконструировали потенциостат, ко-
торый любому сорбенту может задать
строго определенный потенциал. Что это
дает? Из одного и того же угля можно
“ приготовить поглотители с самыми различ-
ными свойствами и «батареей», колонкой
таких поглотителей, быстро вывести из ор-
ганизма наиболее сильные и опасные яды.

Теория и медико-технические экспери-
менты были отработаны. Появились проб-
лемы, связанные с оперативностью лече-
ния. Пока «скорая» доставит пациента в
клинику, драгоценное время потеряно, а
с ним зачастую и жизнь. Лечить отравле-
ние надо сразу же, как только врач уви-
дел больного и установил диагноз, с пер-
вой же минуты. Нужна специальная «про-
тивоядная» аппаратура. В принципе такая
аппаратура была — установленная в машине
или смонтированная в переносном ящич-
ке. Но для ее работы нужна электроэнер-
гия Случись несчастье в городской кварти-
ре — розетка под рукой. А если на летней
дачке, в полевых условиях, на улице, а
если вдруг откажет электромоторчик?

Врачи стремились к полной независимо-
сти лечения от энергетических источников

..В Центре по лечению острых отравле-
ний есть комната для сотрудников-немеди-
ков. Ее обитатели — «технари». Они-то и
сделали своими руками микрооперацион-
ную, смонтированную в портфеле-«дипло-
мате». Мотором, который перегоняет от-
равленную кровь через поглотитель, слу-
жит... сам организм.

От колонки с поглотителем отходят две
пластиковые трубки, оканчивающиеся ка-
нюлями — простейшими устройствами для
введения жидкостей в сосуды. На запястье
пациента вскрывают вену и артерию, в
разрезы вставляют канюли. Давление крови
“в артериях и венах всегда разное, и пото-
му кровь из артерии «самотеком» прохо-
дит через колонку с поглотителем, очища-
ется от ядов и поступает в вену. Пока
больного довезут до стационара, врачи
«скорой» с помощью «дипломата» успеют
минимум дважды прогнать через поглоти-
тель всю отравленную кровь (10—12 лит-
ров). Способ эффективен при отравлении
любыми веществами

Такую операцию я и наблюдал в палате.
Операция могла состояться где угодно —
в поезде, в машине, в лесу, в поле; больно-
го можно переносить на носилках вместе
с «операционной».

Только ли для лечения острых отравле-

ний нужна такая аппаратура? Выяснилось,
что не только.

Большинство хронических заболеваний
сопровождается (или вызывается) наруше-
нием обмена веществ. Продукты распада
накапливаются в крови, провоцируя подчас
обострение болезни. Особенно характер-
но это для шизофрении, болезни, до конца
не изученной. Между приступами человек
практически здоров и работоспособен
А приступ выбивает его из колеи нормаль-
ной жизни на несколько месяцев Посте-
пенно разрывы между приступами стано-
вятся все короче...

Продукты распада накапливаются в
крови? Но команда Лужникова умеет с этим
бороться! Только что именно надо удалять
из крови? Сотрудники Центра вооружились
всеми доступными источниками и стали
изучать биохимический обмен у страдаю-
щих шизофренией. Подобрали специфиче-
ский поглотитель и стали быстро, намного
быстрее, чем в специализированных клини-
ках, выводить больных из приступа А за-
тем, опять-таки первыми в мире, преду-
преждать эти приступы.

Наиболее ярко нарушения обмена выра-
жены при всевозможных аллергиях. По-
пробовали лечить и их Получили резкое
улучшение состояния больных бронхиаль-
ной астмой, псориазом, волчанкой... Евге-
ний Алексеевич насточиво подчеркивает:
«Наш метод не устраняет причину этих
болезней. Но облегчение дает на многие
месяцы...»

Методу исследователей из республикан-
ского центра оказались подвластны лече-
ние ожогов, ран, панкреатита, некоторых
заболеваний крови, эндокринных рас-
стройств.

...Просто, эффективно, доступно и... труд-
но. Б двух небольших комнатенках лабо-
рантка одиноко готовит поглотитель. Того,
что она успевает сделать, еле-еле хватает
на нужды Центра Промышленного снабже-
ния нет. А микрооперационные в портфе-
ле? «Дипломат», если повезет, купить мож-
но. Но — пустой. Начиняют жизнетворной
аппаратурой вручную ее только здесь, в
республиканском центре, и больше нигде.

У метода громадные перспективы. Про-
фессор Е. А. Лужников и его коллеги уже
обучают специалистов из других городов
А овладеть и способом, и аппаратом мо-
жет любой квалифицированный врач.

ПРОСТ, НАДЕЖЕН и УДОБЕН

в эксплуатации нс вый регулятор ско-
рости вращения асинхронных электро-
двигателей для различных грузоподъ-
емных механизмов, электроконвеие-
ров, технологических линий. На ба-
шенном кране значительно повысил

скорость подъема грузов и производи-
тельность труда. Легко изготовить на
любом предприятии. М ос к - а, В. С.

С. РЫЖКОВА

ИЗ одних только

ФОТОСНИМКОВ

ИНСТРУМЕНТАЛЬНОЙ
ТУМБОЧКИ

С. РЫЖКОВА

ПОЛУЧАЕТСЯ ВПОЛНЕ
ПРИЛИЧНЫЙ АЛЬБОМ
А ВЕДЬ ОН ЕЩЕ
АВТОР И ДРУГИХ
МНОГОЧИСЛЕННЫХ
ПРЕДЛОЖЕНИЙ.

Наши новаторы создают много хорошего и
интересного инструмента, но вот хранение
его оставляет желать лучшего. Дорого-
стоящий инструмент хранится в инструмен-
тальных тумбочках и часто портится. На-
пример, на полированных конусах Морзе
появляются царапины и забои, от чего они
и изнашиваются быстрее Даже если свер-
ла положить в один ящик тумбочки, рез-
цы — в другой, мерительный инструмент —
в третий, и тогда не скоро найдешь нуж-
ное. Необходимо, чтобы на открытой двер-
це тумбочки или в выдвинутом ящике все
было на виду и удобно бралось.

Такую тумбочку я сделал себе и хочу
предложить ее вниманию коллег.

С. РЫЖКОВ,
токарь

Общий вид инструментальной тумбочки.

Вращающиеся центры, сверлильные
патроны, переходные конусы Морзе лучше
всего хранить так.
Если в одном из ящиков сделать
продольные ячейки микрометры и
калибры будут работать долго и точно.

Каждому сверлу и плашке —свою ячейку

Резцам, как самым многочисленным
обитателям тумбочки, следует уделить
несколько ящиков, и притом каждому
отдельную *квартиру».

В таком порядке взять нужную цангу—
минутное дело.

Патроны, планшайбы, люнеты и другую
крупную оснастку удобно хранить на
боковых стенках тумбочки.

изобретено

"СССР

С БЛАГОСЛОВЕНИЯ

АКАДЕМИКА

Когда я, рабочий, изобретал новые ме-
ханизмы, движители, шагающие машины,
редукторы, коробки передач, компенсаци-
онные муфты, конвейеры, манипуляторы,
компараторы, станки, прессы, гильотины
(на все это получил двадцать авторских
свидетельств и подал множество заявок),
то всегда довольно смело подменял инже-
неров: привык, да и они не обижались.
Однако теперь, когда замахнулся на свя-
тая святых — их рабочее место...

Но я уверен: пользоваться кульманом
сегодня не просто неудобно — стыдно.
Гири-противовесы пожирают металл, созда-
ют момент инерции при перемещении ли-
нейки. Упругий люфт рычагов из-за боль-
шой консоли чертежной., головки, обилие
разнотипных деталей, сложность их изго-
товления, отделки... У приборов коорди-
натной системы та же беда: могучая го-
ризонтальная рельса, громоздкая .ерти-
кальная консоль чертежной головки В об-
щем, ради точности, слоновья масса!

А у меня на приборе глазу не за что
уцепиться: доска, рейсшина. Все1 Сверху,
сбоку, с тылу — ни рычагов, ни тросов, ни
роликов. Ничто не отвлечет конструктора,
ничто не мешает обзору чертежа!

Точность? Надежность? Мои ученики из
ленинградского ПТУ-33 провели экспери-
мент: повернули доску на 90 градусов и к
одному из концов рейсшины подвесили тя-
желую гантелину. И что же? Когда линей-
ку стали двигать за другой конец, то по-
лучили на бумаге линии, строго параллель-
ные базовой. Это значит: не точно рабо-
тать доска попросту «не умеет».

Секрет — в синтезированном мною ме-
ханизме, скрытом между плоскостями дос-
ки. Восемь его звеньев (это два идентич-
ных пантографа) обеспечивают, по сути,
идеальную точность поступательного дви-
жения рейсшины. Длинные рычаги панто-
графов, связанные шарнирно через боко-
вые прорези с концами линейки, движутся
только синхронно, образуя жёсткую обрат-
ную связь. На эту особенность спаренных
пантографов обратил внимание в свое вре-
мя академик И. И. Артоболевский, давший
мне на изобретенный вариант механизма,
правда, решающий иные задачи (а. с.
№ 508655), письменное заключение.

Детали чертежного прибора (а. с
№ 848381) печатай хоть из пластмассы—
точность их хода не зависит от массы.
Отсюда легкость доски, плавность сколь-
жения рейсшины, возможность дать самую
мелкую штриховку.

Тем, кто хотел бы построить этот при-
бор сам, имеет смысл познакомиться с
ним в павильоне «Профтехобразование»
на ВДНХ СССР. Надо учесть и следующее.
В связи с высокими требованиями к иден-
тичности симметрично размещенных дета-
лей сверлить отверстия в них лучше за
одну установку, комплектуя детали парами.

ИЗОБРЕТАЮТ
РАБОЧИЕ

Точки АВО и ОВА при любом положении
рейсшины располагаются на прямых Лини-
ях, а при центральном (контрольном) по-
ложении рейсшины они все лежат на одной
прямой. Только при этих условиях прибор
работает точно, осуществляя жесткую
обратную связь между точками А и А

Прибор допускает модификации. Для
КБ — с использованием поворотной голов-
ки и транспортира, для копирования чер-
тежей—с применением рейсшины и наклад-
ных угольников. Целесообразно делать его
в виде планшета, который поместился бы,
скажем, в портфель. Для этого между
доской и рейсшиной следует установить
поворотный стол с круговой шкалой. Раз-
меры стола в этом случае будут опреде-
ляться стандартами чертежного листа 11-го
формата. За такую удобную вещь пред-
приятие, которое наладит ее выпуск, по-
благодарят архитектор, топограф (в экспе-
диции), домашний конструктор, учащийся
школы и студент Естественно, спасибо ска-
жет и наш брат — изобретатель

А. ИВАНОВ,
слесарь

г. Ленинград

А. ПАШКОВ г. Москва
ЦЗОБРеШЕНО

“СССР

ГОРНОЕ ДЕЛО

ЧТОБЫ НЕ ФОН-
ТАНИРОВАЛА

ПАРАДОКСАЛЬНОЕ
ИЗОБРЕТЕНИЕ

ТБИЛИССКОГО ИНЖЕНЕРА
К. Ш. ГВЕЛЕСИАНИ —
ПРОТИВОПОТОЧНЫЙ
ТРАНСПОРТ (ИР, 10, 77j
ВПРЯГАЕТСЯ В РАБОЧУЮ
УПРЯЖКУ. НАМЕЧЕНО
ИСПЫТАТЬ НОВЫЙ
ДВИЖИТЕЛЬ НА

ПОЛИГОНЕ ТУРКМЕНСКОГО
НАУЧНО-

ИССЛЕДОВАТЕЛЬСКОГО
ГЕОЛОГОРАЗВЕДОЧНОГО
ИНСТИТУТА. НЕФТЯНОЙ
ФОНТАН ДОЛЖЕН САМ
СЕБЯ ПОДАВИТЬ —

УТАЩИТЬ ВГЛУБЬ
СНАРЯД, ЗАКУПОРИВАЮЩИЙ
СКВАЖИНУ.

Бурильщики все время пом-
нят о возможности прорыва
нефтяного фонтана и потому
вгрызаются в землю очень
осторожно. Метр за метром
скважина обсаживается особо-
прочными трубами Простран-
ство между ними и землей
постоянно заливается бетоном
лучших марок Ствол заполня-
ют тяжелым глинистым раство-
ром, создающим противодав-
ление, сдерживающим глубин-
ный напор в сотни атмосфер.
На устье скважины насажива-
ется мощное запирающее уст-
ройство — превентор, намерт-
во крепящийся к верхней об-
садной трубе. В случае проры-
ва нефти или газа на пути по-
тока встают толстые металли-
ческие задвижки.

И тем не менее фонтаны
случаются. Бурильные трубы
длиной сотни метро выбра-
сываются на поверхность, тре-
щат, как макароны, завязыва-
ются в немыслимые узлы.
В мгновение подземная сти-
хия превращает буровую в
бесформенную груду металла,
сводит на нет многомесячную
работу. Миллионы рублей в
прямом смысле слова летят на
ветер. Нужно как можно быст-
рее добраться до устья скважи-
ны и любыми средствами зада-
вить фонтан А средств обыч-
но не хватает. Идеи, приспо-
собления рождаются в умах

узкого круга людей редчай-
шей профессии—фонтанщиков.
И горький опыт, и удачные ре-
шения передаются, что назы-
вается, по наследству.

В 1978 году начальник
Опытно-промышленной партии
ТуркменНИГРИ Е Н. Танов про-
читал в ИРе статью «Подзем-
ный парусник» об изобретении
тбилисского инженера К. Ш.
Гвелесиани и понял, что это
можно приспособить для бу-
ровых дел. Немедля обратил-
ся к изобретателю с предло-
жением о деловом сотрудни-
честве. Идея родилась очень
смелая—сделать противопоточ-
ный движитель, работающий в
струе нефтяного или газового
фонтана.

В лаборатории Гвелесиани
уже стоит готовый к отправ-
ке аппарат, созданный в соав-
торстве с заведующим кафед-
рой Тбилисского политехниче-
ского института доктором наук
Т. Н. Лопадзе. Устройство
должно тащить за собой за-
ряд, на глубине взорвать его
и заглушить фонтан. Это, ко-
нечно, крайний случай, когда
все друие способы не дадут
результата. На полигоне в
Туркмении будут опробованы
методы и не коверкающие
скважину. Снаряд потянет за
собой заглушку и, разогнав-
шись, намертво прихлопнет ее
к устью скважины. Правда,
предстоит еще отработать тех-
нику запуска противопоточно-
го снаряда в скважину. Ведь
нефть, газ вырываются из недр
с огромной силой и ско-
ростью- Прорабатывается и
«безопорный» движитель. Су-
ществующие устройства, ис-
пользуя энергию встречного
потока, при движении оттал-
киваются упорами о стенку
трубы. Мне показали модель,
которая для движения в тру-
бе использует только энергию
центральной части потока —
наиболее скоростной — а от-
талкивается от более медлен-
ного пограничного с трубой
слоя жидкости. Это принципи-
ально новое решение. Такой
снаряд сможет проходить лю-
бую кривизну на трубопрово-
дах, вмятины, стыковочные по-
роги, легко переходить из тру-
бы одного диаметра в трубу
другого.

Остается лишь сожалеть, что
до сих пор в Тбилиси не соз-
дана экспериментальная база
для отработки идей изобрета-
теля К. Ш. Гвелесиани, и ее
приходится искать на стороне.

ВОДНОЕ ХОЗЯЙСТВО

РЕКА НА САМО-
ОБСЛУЖИВАНИИ

БЕРЕГОЗАЩИТНОЕ
СООРУЖЕНИЕ,
ИЗОБРЕТЕННОЕ УЧЕНЫМИ
ТБИЛИССКОГО
ПОЛИТЕХНИЧЕСКОГО
ИНСТИТУТА, НЕ ТОЛЬКО
СПАСАЕТ ОТ РАЗМЫВА
БЕРЕГА, НО И ЗАСТАВЛЯЕТ
РЕКУ САМУ ИХ
ВОССТАНАВЛИВАТЬ.

Весной горные реки — страш-
ная сила. В это время готов-
ность номер один объявляется
во всех хозяйствах, обслужи-
вающих искусственные соору-
жения по руслам рек, хотя и
без того, кажется, предусмот-
рено все. В опасных местах на
пути горных потоков встали
мощные бетонные и каменные
препятствия. Одни — вдоль бе-
регов, другие — преградой по-
перек реки. Цель одна — от-
вернуть быстрое течение от
берега, не дать воде подмыть
его К сожалению, на практи-
ке получается не все, как за-
думано. На восстановлении бе-
регов после паводков почти
постоянно работает техника,
люди, ежегодно на это уходят
большие средства.

В Тбилисском политехниче-
ском институте детально ис-
следовали структуру горных
потоков, и оказалось вот что.
Придонная струя несет ил.
Этот взвешенный в воде грунт
самой природой предназначен
для восстановления берегов.
На виражах происходит посто-
янное и самопроизвольное от-
ложение наносов. Другое де-
ло, что процесс регенерации
чаще не поспевает за разру-
шением и идет стихийно. Но
вот на пути потока поставили
отклоняющее искусственное
сооружение. Частично разру-
шение прекратилось, но одно-
временно берег лишился ос-
новного восстановительного
материала. Итак, заколдован-
ный круг.

Изобретатели решили вы-
рваться из него, задумав на
первый взгляд невыполнимое
Было решено в одном искус-
ственном сооружении совме-
стить два, казалось бы, про-
тиворечивых качества Оно
должно защищать берег от
разрушений и в то же время
не препятствовать самой реке
укреплять свои берега. А ход
рассуждений ученых был при-
мерно таким. Основная разру-
шительная сила потока заклю-
чена в его верхнем слое —
там, где скорость наивысшая.

Значит, именно от этого ручья
нужно уберечь берег прежде
всего. Примерно на половину
глубины в поток опустили от-
клоняющую пластину Разруши-
тельная часть потока поверну-
ла от берега. Родилась первая
половина изобретения

Придонные потоки текут
медленней, их можно не опа-
саться. К тому же они несут
восстановительный материал.
Значит, их нужно направить к
берегу. Появилась другая от-
клоняющая пластина, постав-
ленная под другим углом и
опущенная до дна. Пластины
установили одну на другую, и
получился с юеобразный крест
(а. с. № 705055). Его опустили
в воду, и поток разделился на
два ручья. Верхний, разруши-
тельный, пошел к центру реки,
придонные течения с наноса-
ми направились к берегу.

Вот уже несколько лет на
реках Куре, Гализге, Очхаму-
ри работают берегозащитные
сооружения, которые выполня-
ют только полезную работу.
Здесь почти не требуются вос-
становительные работы после
паводка Эти реки перешли на
самообслуживание. Новые бе-
регозащитные сооружения
оказались гибким инструмен-
том в борьбе с водной стихи-
ей. Они не только предохра-
няют от разрушения инженер-
ные постройки, но и использу-
ются для восстановления ра-
нее поврежденных берегов.

Я. МАССОВИЧ,
наш корр.

Москва — Тбилиси

СЕЛЬСКОЕ ХОЗЯЙСТВО

«КОРОВА» ДЛЯ
СТА ТЕЛЯТ

СОТНЮ ТЕЛЯТ ЗА ЧАС МОГУТ
НАПОИТЬ МОЛОКОМ
СОСКОВЫЕ ПОИЛКИ,
ИЗОБРЕТЕННЫЕ В
АЗЕРБАЙДЖАНСКОМ НИИ
МЕХАНИЗАЦИИ И
ЭЛЕКТРИФИКАЦИИ
СЕЛЬСКОГО ХОЗЯЙСТВА.
ТЕЛЯТА, ВСПОЕННЫЕ
ИСКУССТВЕННОЙ КОРОВОЙ,
РАЗВИВАЮТСЯ БЫСТРЕЕ
ОБЫКНОВЕННЫХ
СОБРАТЬЕВ И ДАЮТ
ПОВЫШЕННЫЕ ПРИВЕСЫ.

Телята — как малые дети. Что-
бы росли нормально, каждого
надо напоить вовремя моло-
ком, причем не «от пуза», а
точными дозами, каждую пор-
цию молока подогреть до
строго определенной темпера-
туры, пастеризовать . А когда
на ферме сотни и тысячи го-
лов молодняка, справиться со
всем этим телятницам трудно-
вато — только на кормежку
молоком, не считая других
забот, приходится тратить уй-
му сил и времени.

Автоматические поилки, за-
меняющие живых коров, раз-
работаны довольно давно. Но
уж очень трудно у них про-
мываются трубопроводы и ем-
кости от остатков молока пос-
ле кормления. А не промы-
вать нельзя — в загрязненных
емкостях быстро размножают-
ся болезнетворные микробы,
могут скиснуть очередные пор-
ции молока.

Несколько лет назад сотруд-
ники института кандидаты тех-
нических наук Я М. Бадалов и
Т. М. Асадов предложили но-
вую конструкцию молочной
поилки (а с. №	394021).

В ней — дозирующий меха-
низм, который дозирует пор-
цию в зависимости от возра-
ста телят и их физического
развития, и устройство, автома-
тически подогревающее и па-
стеризующее молоко. Специ-
альные соски полностью ими-
тируют естественный процесс
кормления. Промывка всей си-
стемы автоматическая, по срав-
нению с предыдущими моде-
лями идет раз в десять быст-
рее. Одна поилка состоит из
десяти секций и может на-
кормить за час сто телят. Пос-
ле практической проверки, ко-
торую проводили на Прибал-
тийской государственной ма-
шиноиспытательной станции,
было подытожено: точность до-
зировки молока дЯя каждого
теленка, соблюдение санитар-

но-ги1 иенических норм способ-
ствуют быстрому развитию мо-
лодняка, дают более 3 кило-
граммов привеса на каждого
теленка. Затраты труда снижа-
ются на 14 процентов, метал-
лоемкость конструкции умень-
шена на 135 килограммов Об-
служивают автоматику всего
два человека.

Новинку начали использо-
вать во многих хозяйствах
Азербайджана. А институт раз-
вил новинку. Коллектив изоб-
ретателей— Н. С. Драчинский,
Р. Т. Халилов, Г. 3. Зейналов и
Н. М Нуриев — под руковод-
ством директора института,
заслуженного рационализатора
Азербайджанской ССР, докто-
ра технических наук 3. Н.
Эминбейли, сделал резервуар
для молока разъемным и с
перегородками, которые пере-
крывают лишь часть сечения
резервуара (а. с. № 472642).
Работает установка так: перед
заполнением резервуар пово-
рачивают на 90е — отсеки об-
разуют сообщающиеся сосуды.
Во все отсеки молоко поступа-
ет до одинакового уровня. За-
тем резервуар поворачивают
еще раз — сообщение между
отсеками нарушается, необхо-
димое для выпойки количест-
во молока четко дозируется.
Разъемный резервуар позволя-
ет быстро и просто промыть
молокопровод, дезинфекция
облегчена. Вместо нержавейки,
которая и в дефиците, и стоит
немалые деньги, применили
пластмассу и резину. В отличие
от предшественницы эта уста-
новка поит за час уже двести
телят, за что и отмечена се-
ребряной и двумя бронзовыми
медалями ВДНХ СССР.

Наконец, последняя поилка
(а. с. № 770455) по конструк-
ции стала еще проще. Все
преимущества предыдущих мо-
делей она сохранила, а про-
мывка ее идет быстрее и ка-
чественнее. Поселить такую
искусственную корову можно
на любой ферме — в Грузии,
Латвии, Магадане: везде она
сработает одинаково хорошо.

М. КАСИМОВ

г. Кировабад

ОРГТЕХНИКА

ИНЕРЦИОННАЯ
РЕЙСШИНА

ИЗОБРЕТАТЕЛИ Е. ЧЕРНОВ
И Г. ГАВРИЛОВ ИЗ
ВСЕСОЮЗНОГО ПРОЕКТНО-
ТЕХНОЛОГИЧЕСКОГО
ИНСТИТУТА

ЭНЕРГЕТИЧЕСКОГО
МАШИНОСТРОЕНИЯ
ПРЕДЛАГАЮТ НАСТОЛЬНЫЙ
ЧЕРТЕЖНЫЙ ПРИБОР НОВОЙ
КОНСТРУКЦИИ (а. с.

№ 761303].

В отличие от известных чер-
тежных приборов, порой гро-
моздких, вроде кульмана, но-
вый чертежный прибор состо-
ит всего из двух деталей: тя-
желого валика и прозрачной
линейки. На линейке — гори-
зонтальные, вертикальные и
расположенные под различны-
ми углами прорези, трафаре-
ты, шкалы. Крепится линейка
к валику угловой скобой.

При вычерчивании горизон-
тальных линий линейку пере-
мещают вдоль валика, который
удерживается на месте рукой.
Когда нужно провести верти-
кальные — двигают линейку

Так выглядит чертежный
прибор, изобретенный

Е Черновым и Г. Гавриловым

вместе с валиком. Он свобод-
но катится по листу бумаги,
вращаясь в угловой скобе ли-
нейки.

Изготовить такой чертежный
прибор просто: валик неслож-
но выточить на токарном стан-
ке, а линейку выпилить из орг-
стекла, выгибая скобу на ее
конце в нагретом состоянии.
При массовом изготовлении
технология и того проще.

Прибор может пригодиться
не только школьникам, студен-
там, но и изобретателям при
выполнении небольших чер-
тежных работ дома.

М. КАЦ,
зав. патентным сектором
института

Ленинград

НЕ СХОДЯ
С МЕСТА,

газорезчик вырежет лю-
бую деталь с круговым
контуром: ползать на чет-
вереньках вокруг листа с
.резаком теперь не надо.
Поможет новый аппарат
для кислородной резки
металла, имеющий маг-
нитный центр и подпру-
жиненный кернер. Значи-
тельно повышает произ-
водительность труда и
облегчает работу.

г. Запорожье,
В. С. ТКАЛИЧУ

* РУКОВОДИТЕЛИ
ф ПРЕДПРИЯТИЙ, ф
 выпускающих настоль- яж

ные игры! Изобрете- |
Ф на математическая иг- ф
 ра, от которой не ото-

рвешь не только детей, Кб
_ но и взрослых (а. с. _
• № 668692). Развивает ма- ’
 тематические способное- К,
ти, изготовить просто.

ф Свердловская обл.,	ф

 пос. Белоярский, •

А. В. ЩЕРБАКОВУ
изобретено

"СССР

ДЕТАЛИ МАШИН

ЗАКЛЕЕННАЯ

РЕЗЬБА

В ЛЕНИНГРАДЕ
ИЗОБРЕТЕН
ПРОСТОЙ СПОСОБ
ГЕРМЕТИЗАЦИИ
РЕЗЬБОВЫХ СОЕДИНЕНИЙ.

В современных машинах и ап-
паратах есть немало резьбо-
вых соединений, которые дол-
жны быть герметичными, но"
без прокладок, где нужно гер-
метизировать саму резьбу
Проблема усложняется тем,
что заранее наносить герметик
на поверхности резьбовых
элементов при их массовом
производстве нельзя: он вы-
сохнет еще до того, как болт
или гайка пойдут в дело. Не-
которые зарубежные фирмы
(США, Японии) наносят на
резьбу особое покрытие, в ко-
торое вкраплены стеклянные
микрокапсулы с жидким гер-
метиком, самотвердеющим на
воздухе При свертывании двух
резьбовых элементов капсулы
разрушаются и герметик за-
полняет зазоры в соединении
Но оборудование для изготов-
ления таких капсул очень
сложное, капсулы в покрытии
трудно распределить равно-
мерно а само покрытие труд-
но нанести на поверхности
резьбовых элементов равно-

Герметизация резьбоного
соединения по а. с. № 830026
1 — болт или шпилька:

2 — кольцевая ампула из
эластичной пленки:

3 — жидкий самотвердеющим
герметик; 4 — кружок из
пленки, к которому
предварительно приклеивается
ампула; 5 — гайка или
резьбовое отверстие в машине.

мерным слоем, чтобы гермети-
зация была надежной. Если же
все это удается, болт или гай-
ка получаются дорогими.

Лет пять назад в Советском
Союзе была изобретена пусто-
телая шайба, надеваемая на
болт вместо обычной и начи-
ненная жидким самотвердею-
щим герметиком (а. с.
№ 504887). При затяжке соеди-
нения она разрушалась и гер-
метик вытекал в зазоры. Ре-
шение оказалось сравнительно
простым, но не вполне эффек-
тивным. Шайба разрушалась
только когда резьбовая пара
оказывалась полностью свин-
ченной, и герметик мог проник-
нуть в лучшем случае в один-
два верхних витка резьбы.

В Центральном научно-ис-
следовательском и конструк-
торском институте топливной
аппаратуры автотракторных и
стационарных двигателей тема
герметизации резьбовых со-
единений была включена в
план научно-исследовательских
работ. Решение нашли старший

научный сотрудник лаборато-
рии полимерных материалов и
защитных покрытий А. К Ага-
пов, заведующий этой лабора-
торией кандидат технических
наук В А. Захожий и инжене-
ры М. Р. Герцензон, В. В. Пав-
лова и И. А. Малова (а с
№ 830026). Вместо пустотелой
металлической шайбы изгото-
вили из полиэтиленовой плен-
ки эластичную ампулу, похо-
жую на круглый клоунский во-
ротник Заполнили ампулу гер-
метиком «Анатерм-6» (выпус-
кается нашей промышленно-
стью) и запаяли Внутренний
диаметр «воротника» сделали
на несколько десятых милли-
метра меньше наружного диа-
метра резьбы. Ампулу наклеи-
ли торцом на пятачок из той
же пленки, так чтобы получил-
ся колпачок, который и при-
клеили к торцу болта так, что-
бы «воротник» натянулся на
два, три первых витка резьбы.
Проделав все это, начали на-
винчивать на болт гайку. На
первом же витке край ампулы
втянулся в гайку, пленка раз-
рушилась, и далее каждый сле-
дующий виток проходил сквозь
вытекающий герметик, равно-
мерно им покрываясь

Ампулы с герметиком мож-
но изготавливать на существу-
ющем термовакуумном обору-
довании, например, для вы-
пуска ампул с шампунем

МЕТАЛЛООБРАБОТКА

И током,

И ДРОБЬЮ

ЕСЛИ УДАСТСЯ ПОВЫСИТЬ
СТОЙКОСТЬ ЗУБЧАТЫХ

КОЛЕС ХОТЯ БЫ НА
НЕСКОЛЬКО ПРОЦЕНТОВ,
ЭКОНОМИЯ БУДЕТ
АСТРОНОМИЧЕСКАЯ.
ИЗОБРЕТАТЕЛИ ИЗ БРЯНСКА
НАДЕЮТСЯ ПОВЫСИТЬ
СТОЙКОСТЬ КОЛЕС ПОЧТИ
В ПОЛТОРА РАЗА!

Только в сельском хозяйстве
сейчас работают не меньше
трехсот миллионов разных ше-
стерен. Работают, изнашивают-
ся, их требуется заменять. Ес-
ли изготовленная шестерня ста

нет в полтора раза

прочнее,

каждую вторую из десятков

можно

миллионов запасных

будет не делать.

Кандидаты технических наук
А. В Памфилов и В. А Павлов
и инженеры А. Н. Богданова и
С. П Козуб, авторы нового
устройства для упрочнения
зубчатых колес (Брянский ин
ститут транспортного машино
строения), считают, что такая
возможность имеется. Для
этого надо объединить терми
ческую обработку зубчатых ко
лес с пластической деформа
цией их поверхности. Термо
механическая обработка изве
стна, но как ее приспособить к
зубчатым колесам? Чем де
формировать поверхность зу
бьев: клиньями, роликами? И
то и другое было давно ис
пробовано, но из-за сложной
конфигурации зубьев инстру
мент постоянной формы мог
деформировать и упрочнить
либо только впадину зуба, ли
бо боковые поверхности.

Брянские же изобретатели
заменили «жесткий» упрочня
ющий инструмент дробью

Предлагается к двум смежным
зубьям обрабатываемого зуб
чатого колеса подключить ши
ны высокочастотного индукто
ра Ток пойдет по кратчайшему
пути, будет нагревать обра



26

ИЗОБРЕТАТЕЛЬ И РАЦИОНАЛИЗАТОР № 1 — 82

ЗОНТИЧНАЯ
ПАЛАТКА

Изготовленную мной палатку
можно ставить в любом месте
без всяких растяжек. Диаметр
ее два метра, высота—1,7 м,
вес — 3,5 кг. Основное преиму-
щество. быстрота установки и
сборки Из дюралевой трубки
диаметром 12 мм сделан скла-
дывающийся каркас, как у зон-
тика, на котором растягивает-
ся сама палатка, сшитая из
8 клиньев непромокаемого ма-
териала Вход в палатку закры-
вается на «молнию». Пользу-

юсь ею два года, доволен. Да-
же зимой при минус 20 в па-
латке тепло и светло. Знако-
мые спрашивают, как изгото-

вить самим. Показывают мне
свои изделия, но получается
далеко не у всех. Похожие им-
портные палатки слишком до-

роги, а ведь предприятия вы-
пускающие зонты, вполне мог-
ли бы наладить выпуск деше-
вой складной палатки Готов
оказать техническую помощь.

В- ГАРАЩУК

г. Минск

КОГДА ВАМ ЗА
ШЕСТЬДЕСЯТ
ПЯТЬ

С самой ранней весны до глу-
бокож осени живу на даче,
ежедневно совершаю неблиз-
кие поездки в магазин и по
другим делам. Мой легкий мо-
пед самых ранних выпусков,
которым я пользовался много
лет, теперь сложен в управле-
нии для моего возраста: мне
за 65. Часто стал терять рав-
Схема устройства для
обработки зубчатых колес по
а. с. № 829696. 1 — шины
высокочастотного индуктора;
2 —контактные наконечники;
3 - упрочняемое зубчатое
колесо; 4 — сопла
дробеструйного аппарата:
.5 — водяное сопло;

6 — шарниры в пазах шин
индуктора, чтобы сопла
дробеструйки могли совершать
колебательные движения и
направлять дробь и во
впадину, и на боковые
поверхности зубьев.

щенные друг к другу боковые
поверхности зубьев и впадину
между ними. Одновременно
начинают бомбардировку на-
гретых поверхностей дробью.
Как только поверхности зубь-
ев нагреются до температуры
закалки, индуктор выключают,
но повышают интенсивность
обстрела дробью и включают
подачу охлаждающей жидко-
сти на раскаленную поверх-
ность металла Тут зубья и уп-
рочняются. По окончании за-
калки, для закрепления эффек-
та, .охлаждающую жидкость
выключают и еще некоторое

время продолжают обработку
дробью. Авторы изобретения
рассчитывают, что предложен-
ные способ и устройство по-
зволят повысить контактную
прочность зубьев шестерен в
полтора раза

СЕЛЬСКОЕ ХОЗЯЙСТВО

ВЫРАЩИВАЙТЕ
ДЕРЕВЬЯ
В СОСУДАХ

ЛИМОНЫ, МАНДАРИНЫ
И АПЕЛЬСИНЫ РАСТУТ
ЛУЧШЕ, ЕСЛИ КАЖДОЕ
ДЕРЕВО... СИДИТ, КАК
В ГОРШКЕ,

В ЖЕЛЕЗОБЕТОННОЙ
ОБЕЧАЙКЕ. УХОД
ЗА ПОСАДКАМИ
МЕХАНИЗИРОВАН.

В Колхидской низменности, в
низовьях реки Риоцм, климат
субтропический. Тепла предо-
статочно, но дождей так мно-
го, что, например, цитрусовым
они даже вредят. В Грузии ши-
роко применяется система
«квали» цитрусовые деревья
сажают на грядках, возвышаю-
щихся над общим уровнем
почвы и имеющих дренажную
систему. Но при этом корне-
вая система растений по-преж-
нему находится в глубоких,
переувлажненных слоях почвы,
следовательно, до конца про-
блема не решена

Года три назад грузинские
специалисты разработали но-
вый способ освоения заболо-
ченных земель. На поверхно-
сти переувлажненной земли ус-

танавливают «на попа» желе-
зобетонные кольца диаметром
от 1,5 до 2,5 метра (в зависи-
мости от размеров корневой
системы), заполняют их плодо-
родной почвой и в нее выса-
живают деревья. Преиму-
ществ — множество. На одном
гектаре умещается около 800
деревьев, что соответствует
обычной плотности цитрусовых
посадок; корневая система,
развиваясь в сосуде, не пере-
увлажняется, поскольку лиш-
няя дождевая вода уходит в
землю; ухаживать нужно толь-
ко за той почвой, которая на-
ходится в кольце; удобрений
идет меньше, поскольку они
вносятся непосредственно в
сосуд При особо затяжных
дождях почву в сосуде можно
укрыть водонепроницаемой
пленкой; землю между сосу-
дами можно засеять травой,
устроить пастбище в саду, не
опасаясь за деревья. Манда-
риновые деревья в сосудах за
три года выросли на полтора
метра, а контрольные всего на
20—30 сантиметров.

Но есть у этого способа не-
достаток: ухаживать за дере-
вом, растущим в поднятом над
землей «горшке», не очень
сподручно — нужна специаль-
ная машина. Такую машину
изобрели сотрудники Грузин-
ского НИИ гидротехники и ме-
лиорации и гидрогеологиче-
ской экспедиции Минводхоза
Грузинской ССР С. Н. Схирт-
ладзе. Ш. В. Парцвания, Д. И
Накашидзе, Г А Гогинашвили,
М. М. Ардия, Г. 3. Матрашви-
ли и О. А Болквадзе (а. с.
№ 812204).

На самоходной или прицеп-
ной тележке смонтирована те-
лескопическая штанга с гидро-
приводом, с поворотным уст-
ройством, устанавливающим
сменные орудия для обработ-

Машина по а. с. № 812204
может быть такой. Тележка 1
движется вдоль ряда сосудов
с деревьями. Копирный ролик
2. установленный на конце
телескопической штанги 3.
соприкасается со стенкой
сосуда 4 и приводит в действие
гидроцилиндр 5, который
опускает рабочий орган 6
на почву, поворачивая его на
шарнире 7 Ролик катится по
стенке сосуда, ведя за собой
рабочий орган, который и
обрабатывает почву на
половине круга с одной
ctoj они от ствола дерева 8.
Выйдя из контакта со стенкой
сосуда, ролик дает команду на
подъем рабочего органа и
перемещение машины к
следующему сосуду. В конце
гона машина разворачивается
и на обратном пути
обрабатывает почву на
остальной половине круга.

ки почвы. Управляют штангой и
гидроприводом ролики-копи-
ры. При движении вдоль ряда
сосудов ролики последователь-
но катятся по стенке каждого
сосуда, и по их командам ра-
бочий орган обрабатывает поч-
ву в половинах кругов по од-
ну сторону от стволов деревь-
ев. Закончив гон, машина раз-
орачивается и таким же обра-
зом обрабатывает этот ряд де-
ревьев с другой стороны

На каждом гектаре сада ма-
шина может дать хозяйству
около 15 тыс. рублей годовой
экономии.

ИЗОБРЕТАТЕЛЬ И РАЦИОНАЛИЗАТОР № 1 — 82

27

новесие. Возникла мысль на
основе двухколесного велоси-
педа сделать трехколесный, с
легким укрытием Переделки
оказались несложными (если
судить по тому, что они под
силу ветерану труда). Для пе-
ревозки продуктов и иных гру-
зов приспособил легкий ба-
гажник (на фото его нет — он

съемный). Теперь совершаю
любые поездки спокойно От
непогоды защищает легкий
тент сверху и лобовое стекло.

С. ГОРЕЛОВ,
пенсионер, бывший член
ВОИР

Москва

ВЫШЛИ из
ПОЛОЖЕНИЯ

Помните это необычное живот-
ное из сказки о докторе Ай-
болите, у которого и спереди
и сзади по голове? Тяни-Тол-
кай! Телефон, который мы со-
брали в отделе, чем-то напо-
минает Тяни-Толкая: у него
два номеронабирателя в од-
ном корпусе, соединенные па-
раллельно. Сделано это для
того, чтобы одним телефоном

было удобно пользоваться
двум сотрудникам по очере-
ди: аппарат не надо перестав-
лять с места на место, пере-
ворачивать к себе диском.
Схема телефона остается неиз-
менной, последовательно со-
единяются лишь импульсные
контакты номеронабирателя.
Второй диск можно использо-
вать от пришедшего в негод-
ность аппарата.

В. РЕЗАЕВ

г. К о Т о в о

Волгоградской обл.
изобретено

"СССР

СТРОИТЕЛЬСТВО

ЦЕПЬ НЕ ДАСТ
ПРИЛИПНУТЬ

ЕСЛИ БУНКЕР СДЕЛАТЬ
ЭЛАСТИЧНЫМ
ДА УЛОЖИТЬ

В «АВОСЬКУ» ИЗ ЦЕПЕЙ,
ЕГО ОЧИСТКА

ОТ НАЛИПШЕГО РАСТВОРА
СТАНЕТ ЛЕГКОЙ
И БЫСТРОЙ.

Сколько их на стройках, этих
многострадальных раздаточных
бункеров, ржавых, искорежен-
ных кувалдами и ломами!.. А
что делать? На стенки бункера
раствор налипает раз от разу
и вскоре кубовый бункер вме-
щает только полкуба бетона
или раствора. Слой на стенках
схватился, затвердел, лопатой
нарост уже не возьмешь. При-
ходится что есть силы лупить
по стенкам снаружи тяжелой
кувалдой, потом изнутри пу-
скать в дело лом. В местах
ударов металл быстро ржаве-
ет. Совсем недавно привезли
новый бункер на стройплощад-
ку — и вот он уже «не жилец».
Конечно, этого не будет, если
бункер очищать после каждой
разгрузки: свежий бетон или
раствор со стенок и лопатой
удалить можно, но на это не
всегда есть время и охота,
особенно после смены Для
механизации очистки бунке-

Схема цепного бункера.

На несущей металлической
конструкции 1 установлено
кольцо 2 с цепями,
образующими коническую
корзину 3, в которой
на кольцах 4. 5 и 6 подвешена
эластичная емкость 7.

На кольце 5 установлен
вибратор 8, сообщающий
цепям колебания. При этом
цепи бьют по стенкам
эластичной емкости короткими
ударами с частотой не менее
тысячи в минутую отбивая
налипший материал
и предотвращая
сводообразование.

ров инженеры из Воронежа
Ю А. Поволоцкий и О. С Бур-
ков изобрели, как они счита-
ют, эффективное и долговеч-
ное устройство: конусообраз-
ный резиновый бункер, поме-
щенный в корзину из металли-
ческих цепей. Корзина связана
с вибратором. Когда он вклю-
чен, цепи бьют по резиновым
стенкам бункера, сбивают с
них раствор, в то же время не
причиняя резине особого вре-
да. Очищать бункер можно и
на обычном зибростоле время
от времени. Применим он и в
строительстве для раздачи бе-
тона и растворов, и на складах
сыпучих материалов, в дозато-
рах.

СТРОИТЕЛЬНЫЕ
МАТЕРИАЛЫ

МРАМОР ИЗ
КАРАКУЛЯ

ИЗОБРЕТАТЕЛИ ИЗ ГОРОДА
ИВАНОВО ПРЕДЛАГАЮТ
ДЕЛАТЬ

СТРОИТЕЛЬНЫЕ ПАНЕЛИ
ИЗ ОТХОДОВ
ИСКУССТВЕННОГО
КАРАКУЛЯ.

Строительные материалы мож-
но делать из всего, на что
глаз упадет Опилки, древес-
ная кора, волокнистые стебли
растений, подсолнечная лузга,
кукурузные початки, стальная
стружка, очесы с текстильных
фабрик, даже старые стальные
пружины — все годится. И ма-
териалы получаются неплохие,
но могли бы быть еще лучше,
если б подобрать хорошие на-
полнители. Опилки, например,
малы по длине и поэтому пло-
хо армируют материал. Оче-
сы, наоборот, слишком длин-
ны, комкуются при замесе и
требуют предварительного из-
мельчения, для чего нужны
специальные высокоскорост-
ные машины. Но те и другие
не пропадут, если даже их не
возьмут как промстройматери-
алы пойдут на древесностру-
жечные плиты, в бумажную,
химическую промышленность.
А есть не менее массовые от-
ходы, которые никому не нуж-
ны: не горят, не растворяются
и лишь переполняют свалки.
Это отходы производства ис-
кусственного каракулевого ме-
ха.

На них-то и обратили вни-
мание авторы изобретения

№ 814945 кандидаты техниче-
ских наук доцент Ивановского
сельскохозяйственного инсти-
тута П. Л. Гуюмджян, доцент
Ивановского химико-технологи-
ческого института В Г. Комлев,
доцент Ивановского сельско-
хозяйственного института И. Г.
Федулов, директор завода же-

конструкций

лезобетонных

Н. Н. Молчанов и управляющий
трестом Ивпромкомплект В В.
Манин.

Отходы производства искус-
ственного каракуля (нейлоно-
вые, капроновые и им подоб-
ные волокна) привлекли внима-
ние специалистов тем, что в
силу своей упругости они при
перемешивании со связующим
не комкуются и их не нужно
предварительно измельчать.
Кроме того, форма каракуле-

вых завитков очень

подходит
а их проч-

для армирования,

ность на изгиб, растяжение и
сжатие превосходит выше пе-
речисленные наполнители.

В смеситель загружают по-
полам отходы меха и вяжущее
вещество (например, жженную
магнезию), тщательно переме;
шивают, а затем прессованием
или любым другим способом
формуют панели. После твер-
дения материал цветом и фак-
турой напоминает мрамор. По
прочности и пластичности он
не уступает древеснослоистым
пластикам, по теплоизоляцион-
ной способности даже превос-
ходит многие из них, да к то-
му же вдвое легче дерева и
^четверо мрамора.

Словом, получается проч-
ный, легкий и красивый строи-
тельный материал.

28

ИЗОБРЕТАТЕЛЬ И РАЦИОНАЛИЗАТОР № 1 — 82

НА ЛЕСТНИЦУ
НЕ ПОЛЕЗУ

Ранней весной много забот
с обрезкой побегов на плодо-
вых деревьях. Обычные при-
способления, например секач,
довольно неудобны, часто при-
ходится пользоваться стремян-
кой. Я решил механизировать
эту работу Изготовил механи-
ческую дисковую пилу, приво-
димую в действие электродви-
гателем малой мощности по-
стоянного тока напряжением
28 В и дающим 1 500 об/мин.
Дисковая пила диаметром
100 мм укреплена на валу

электромоторчика, а тот —
кронштейном на конце длин-
ного шеста. Шест можно де-
лать составным, из двух час-
тей метра по два каждая, со-
единяемых втулкой. Питание —
от сети 220 В через понижаю-
щий трансформатор и выпря-
митель. В удобном месте на
шесте прикрепил выключатель.
Чтобы при обрезке ветку де-
рева не отталкивало от пилы,
рядом с ней приспособил за-
хват.

Теперь обрезку веток можно
делать с земли, без каких-ли-
бо затруднений, быстро и лег-
ко.

В. БОНДАРЧУК

г. Винница

ОТРЕЖЕТ
БЫСТРО

Публикация моего предложе-
ния о круглом выдвижном сто-
ле (ИР, 3, 79, с. 25—26) вдохно-
гила меня на другие изобре-
тения. Сделал устройство для
отрезки виноградных гроздьев
и веток, назвав его «Жучок».
При уборке урожая очень ус-
тают пальцы рук, когда прихо-
дится срезать виноградные
гроздья. Вот я и придумал
простое приспособление: под-
вижный нож, неподвижное лез-
вие и пружины. Подводишь се-
катор к грозди, нажимаешь на
ручку — гроздь срезана. Руки
после долгой работы не уста-
ют, срез получается ровный,
ветка не сминается Вес уст-
ройства всего 120 г. Кто захо-
чет узнать подробнее устрой-
ство «Жучка», прошу в гости,
СЕЛЬСКОЕ ХОЗЯЙСТВО

ПОСЛЕДНИЙ
ШТРИХ

ИЗОБРЕТЕН
ЭКОНОМИЧНЫЙ
ВЫСЕВАЮЩИЙ АППАРАТ
ДЛЯ ЛЮЦЕРНЫ, ПРОСА
И ДРУГИХ МЕЛКИХ СЕМЯН.
НАКОНЕЦ-ТО УДАЛОСЬ
УЛОЖИТЬСЯ В НОРМУ
ВЫСЕВА!

Чтобы люцерна росла хорошо,
нужно на гектар высевать не
более двух-трех килограммов
семян Такова агротехническая
норма, в которую никто не
укладывается. Как правило, де-
фицитных семян расходуют
чуть ли не втрое больше, и
главное — зря, так как посевы
потом все равно приходится
прореживать.

В чем проблема? Специаль-
ных сеялок для люцерны, се-
мена которой бывают от 0,5
до 2 мм в поперечнике, нет
Приходится переоборудовать
другие машины, например
свекловичные сеялки, имею-
щие вертикально расположен-
ные высевные диски с гнезда-
ми под семена на образую-
щей. Диск вращается под бун-
кером, каждое гнездо захваты-
вает по два-три семечка и
сбрасывает их в почву. Вроде
бы нет проблем. Но мелкие
дробинки семян попадают не
только в гнезда, но и на окру-
жающую поверхность диска,
откуда и скатываются в почву
уже совершенно неорганизо-
ванно Отсюда и перерасход.
Проблему эту специалисты пы-
таются решить уже лет двад-
цать (одно из первых автор-

Схема высевающего аппарата
по а. с. № 829008.

ских было выдано в 1966 г.).
Сначала пытались сделать до-
вольно жесткие шторки, чтобы
те не позволяли семенам ска-
тываться с поверхности диска.
Возникло некое противоречие:
чем плотнее шторки прилегали
к диску, тем быстрее он изна-
шивался. Увеличивался зазор,
и расход семян снова повы-
шался.

Серийная свекловичная сеялка
ССТ 12А. оборудованная
устройством для высева мелких
семян

Если приглядеться
повнимательнее, можно над
высевающим диском, под
бункером с семенами
разглядеть тот самый
щеточный отражатель,
похожий на небольшую
малярную кисть, который н
обеспечил успех всему делу.

Другие изобретатели вспом-
нили про метлу, этот велико-
лепный инструмент, служащий
людям уже много веков. Мет-
ла хороша тем, что копирует
любую поверхность и, несмот-
ря на износ, всегда к ней плот-
но прилегает. Сделали штор-
ки из щеток, а на диске коль-
цевую проточку. Но удивитель-
ное дело, не учли одну важ-
ную и, казалось бы, очевид-
ную деталь Щеточные отра-
жатели, установленные попе-
рек высевающего диска, не
пропускали лишние семена с
фронта, а те высыпались с
флангов. Нет бы поставить и
по бокам ограждения! Одна-
ко никто не догадался.

Только через тринадцать лет
пошла во ВНИИГПЭ заявка на
такое устройство, и в этом го-
ду сотрудникам Краснодарско-

го НИИ сельского хозяйства
им. П. П. Лукьяненко кандида-
ту технических наук В. С. Крав-
ченко и инженерам В. В. Попо-
ву и Б. П. Путинцеву было вы-
дано авторское свидетельство
№ 829008. Щеточное огражде-
ние они сделали замкнутым по
контуру, торец щеток сделали
по форме поверхности высе-
вающего диска, а закрепили их
на стенках бункера с помощью
упругих пластин

В прошлом году устройство
испытали. Засеяли люцерной
почти 60 гектаров и впервые
уложились в норму высева,
сэкономив на каждом гектаре
до пяти килограммов семян.

В отделе механизации Крас-
нодарского НИИ сельского хо-
зяйства разработана техниче-
ская документация. Изготовить
необходимые детали и пере-
оборудовать серийные высев-
ные аппараты под силу любой
колхозной мастерской, но это,
конечно, не решение пробле-
мы. Кировоградский завод
сельскохозяйственных машин
«Красная звезда» выпускает
свекловичные сеялки ССТ-12А.
Изобретатели считают, что эту
сеялку завод может снабжать
комплектом сменных деталей
для высева люцерны, проса,
клевера и других мелких семян.
Поскольку сроки сева свеклы
и этих культур не совпадают,
появится возможность исполь-
зовать свекловичную сеялку
более эффективно.

ИЗОБРЕТАТЕЛЬ И РАЦИОНАЛИЗАТОР № 1 — 82

29

посидим за выдвижным сто-
лом, разберемся с конструк-
цией.

А. КОРЕЛОВ

с. А в р а н л о,
Цалкского р-на, ГССР

КОГДА УВИДЕЛ
ВОЖЖИ...

Летом с семьей отдыхал у ро-
дителей жены во Владимир-
ской области. Тесть смастерил
плуг для окучивания картофе-
ля, а в качестве тягловой силы
решил использовать меня. Ко-
гда я увидел вожжи, понял,
что спасти может только сме-
калка. Сразу придумал к плугу
колесо. Картофель весь окучи-
ли без особого напряжения за
15 минут. Новинку увидели со-
седи — стали просить пополь-
зоваться. Потом стали масте-
рить свои плуги. Не знаю, как
там насчет мини-тракторов или
мотоплугов, а вот такой плуг
смастерить сможет каждый..

зять. На снимке мой сыне
плугом, не во время работы.

Ю. КУЗНЕЦОВ

Ленинград
ярмарки

Финская фирма «Макротело»
предлагает использовать при
строительстве хранилищ под
овощи готовые стены. Панели
с декоративным покрытием на
внешней и внутренней поверх-
ностях выпускаются в готовом
для монтажа виде. Основа па-
нели — один из видов пласт-
масс, облицовка — покрытый
пластмассой полумиллиметро-
вый стальной лист. Панели же-
сткие, имеют прекрасный эсте-
тический вид, очень легкие
(фото 1). Их монтируют двое
рабочих. При необходимости
панели легко разобрать и ис-
пользовать снова, причем ни
качество, ни внешний вид их
от этого не страдают. Панели
выпускаются толщиной от 45
до 101 мм, ширина 920 мм,
длина до 12 м.

Народное Внешнеторговое
предприятие ГДР «Глас Кера-
мик» представило стеклянные
трубопроводы в виде замкну-
той транспортной системы (фо-
то 2). Преимущества таких труб
очевидны: они устойчивы к
перемене температур, им не
страшна коррозия, они не при-
вносят привкуса в транспорти-
руемую среду. В ГДР по стек-
лянным трубам транспортиру-
ют вино, пиво, сироп, фрукто-
вый сок, молоко, масло, зер-
но, табак и х- А- Трубопроводы
монтируются либо с помощью
сварки, либо фланцевыми со-
единениями

Каждый шеф-повар знает, что
витамины в нарезанных ово-
щах и фруктах сохраняются
очень короткое время, и пото-
му такие овощи и фрукты дол-
жны быть поданы на стол по
возможности быстро. Шведская
фирма «Хелльде» разработала
серию резательных машин с

совершенно фантастической
производительностью и разно-
образной выделкой продукции
(фото 3). Они нарезают куби-
ками и ломтиками, шинкуют и
натирают овощи, корнеплоды,
фрукты, а заодно сыр, орехи и
хлеб до 10 кг в минуту. Набор
разнообразных ножей и те-
рок—13 штук! (фото 4) —
обеспечивает самые разнооб-
разные формы резки. Машины
незаменимы для ресторанов и
больших кухонь.

Время выдвигает все более
растущие требования к обра-
ботке и хранению овощей и
фруктов. Ящики, используемые
при перевозках и складирова-
нии, должны быть крепкими и
обладать высокими эстетиче-
скими качествами. Финская
фирма «Сервис» пошла по пу-
ти создания ящиков из пласт-
массы — полиэтилена, поли-
стирола. Их типы разно-
образны, они легки, прочны,
экономичны, хорошо моются,
имеют опрятный вид (фото 5).

В ЛЕНИНГРАДЕ ПРО-
ШЛА МЕЖДУНАРОДНАЯ
ВЫСТАВКА «ПЛОДО-
ОВОЩПРОМ-81».

01 ПОЛЯ

Американская фирма «Прок-
тор» известна своими сушиль-
ными аппаратами Одноленточ-
ные многоступенчатые дегид-
раторы «Проктор» применяют-
ся для сушки практически всех
сельскохозпродуктов (фото
6). Сушат горячим воздухом.
Производительность установки
до 50 т за смену. Высушенная
продукция упаковывается в
полиэтиленовые пакеты, где
может храниться продолжи-
тельное время без охлажде-
ния. Автору этих строк было
предложено попробовать гото
вую продукцию из пакета, ес-
тественно, после варки в воде
(фото 7). Съел, признаться, с
аппетитом, судя по вкусу — мя-
со с овощами. Оказалось, мяса
не было, а были так называе-
мые структурно-модифициро-
ванные растительные белки,
сделанные из сои Из различ-
ных видов таких белков (а по
утверждению представителя
фирмы, создана уже полная
имитация куриного мяса) и
обезвоженных овощей в соче-
тании с разнообразными при-
правами и специями можно
приготовить широкий ассорти-
мент недорогих блюд. Их ка-
лорийность, кстати, лишь не-
много ниже натуральных бел-
ков: замена мяса структурно-
модифицированным раститель-
ным белком уменьшает кало-
рийность блюд всего на 20—
25 процентов.
На ней демонстрирова-
лась техника, обеспечи-
вающая доставку плодо-
овощной продукции с по-
ля до прилавка магазина.

К СТОЛУ

выставки,
ярмарки

Еще один тип панелей предла-
гает финская фирма «Коне» —
самонесущих, утепленных, сте-
новых и кровельных Их кре-
пят к стальному, деревянному
или бетонному каркасу шуру-
пами. Поверхности панелей вы-
полнены из горячеоцинкован-
ного профилированного листа.
Заделка швов — с помощью
ручных приспособлений. Пер-
вое из них загибает выступ од-
ного листа, второе производит
окончательную затяжку шва
(фото и рис. 8).

Фото В МАРКОВСКОГО

альной площадке, где идет его
погрузка или разгрузка, а ав-
томобиль в это время везет
другой кузов, уже загружен-
ный. Транспортные расходы
сокращаются на 60 процентов!
Для такого метода перевозок
финская фирма «Партек» пред-
лагает механизм, устанавлива-
емый на шасси грузовика (фо-
то 10).

Уже давно подсчитано, что по-
ловину рабочего времени во-
дители грузовых автомобилей
тратят на очереди за получе-
нием груза и на его разгруз-
ку. Это ведет к простоям и от-
сюда — к колоссальным убыт-
кам. Финские специалисты по-
добные убытки значительно со-
кратили. Они отделили погруз-
ку и выгрузку от автомобиля,
создав съемные кузова. Кузов
(контейнер, платформа, цистер-
на) снимается с автомобиля
(фото 9) и остается на специ-

Финская фирма «Конверта» эк-
спонировала бумажную про-
дукцию, используемую для
упаковки овощей и фруктов.
Финский картон по справедли-
вости считается одним из луч-
ших в мире. Картон прочен и
обладает конструкционной же-
сткостью (фото 11). Другой вид
тары—бумажные мешки. Фирма
экспортирует около 500 миллио-
нов бумажных мешков в год
(фото 12) — на все случаи жиз-
ни и всех типоразмеров. Здесь
мешки из чистой бумаги и из
комбинации бумаги с покрыти-
ем пластмассой, битумом, вос-
ком, силиконом, полиэтиле-
ном, и даже бумажные меш-
ки, армированные металличе-
ской сеткой. Много предложе-
ний у «Конверты» в сфере упа-
ковки готовых блюд (фото 13).

В. ЗАРУБА,
наш корр.

Ленинград
архив

[первый в мире

I САМОЛЕТ

Мо ими самолета А. Ф. Можайского

К 1 00-летию
изобретения
самолета

А. Ф. Можайскою

НОВЫЕ ДОКУМЕНТЫ О РАБО
ТАХ А. Ф. МОЖАЙСКОГО
• ЛЕТАЮЩИЕ МОДЕЛИ ПЕР-
ВОГО САМОЛЕТА • СПОРЫ
И СОМНЕНИЯ О МОЩНОСТИ
ДВИГАТЕЛЕЙ > ПЕРВЫЙ ПА-
ТЕНТ НА САМОЛЕТ ВЫДАН В
РОССИИ

1'1 1

Л. ЭГЕНБУРГ

Почетное место среди изобре-
тателей авиации принадлежит
русскому морскому офицеру
А. Ф. Можайскому — сконстру-
ировавшему аэроплан с паро-
выми двигателями. Работа его
долго оставалась неизвестной.
Только сравнительно недавно
удалось обнаружить в архивах
военного ведомства свыше
тридцати документов, позво-
ливших оценить деятельность
изобретателя.

Интерес к проблеме полетов
появился у Можайского в на-
чале шестидесятых годов прош-
лого столетия. В то время боль-
шинство знатоков воздухопла-
вания разделяло мнение, что
человек будет летать в основ-
ном на аппаратах легче возду-
ха — гоздушных шарах или ди-
рижаблях — либо же на верто-
летах или орнитоптерах (с ма-

шущими крыльями).

Величайшей заслугой Можай-
ского и является то, что он не
поддался общим убеждениям,
а пошел своей дорогой. Он
был убежден, что летательный
аппарат должен иметь непод-
вижное крыло

Можайский тщательно изучал
полет пернатых. «При наблюде-
ниях за полетом птиц мы за-
мечаем,— утверждал он в сво-
ей докладной записке,— что
птица, получает быстроту дви-
жения вперед от взмахов
крыльями, и когда, перестав
бить крыльями и держа их и
хвост неподвижно, продолжает
быстро лететь вперед, парит в
том же направлении. Из этого
можно вывести заключения,
что для возможности парения
в воздухе существует некото-

рое отношение между тя-
жестью, скоростью и величи-
ной площади или плоскости, и
несомненно, что, чем больше

скорость движения, тем боль-
шую тяжесть может нести та
же площадь». Можайский ре-
шил проверить свои сообра-
жения на практике Современ-
ники утверждали, что он не-
сколько раз поднимался на
больших коробчатых змеях,
которые буксировались трой-
кой лошадей. Очевидец инже-
нер Богословский писал впо-
следствии, что Можайский в
1876 году «...дважды поднимал-
ся в воздух и летал с комфор-
том».

Кстати, тут можно вспомнить,
что французский моряк Ле Бри
на своем буксируемом ло-
шадью планере совершил не-
сколько коротких полетов еще
в 1857 году, а вот коробчатый
змей с большой полезной на-
грузкой француз Майо сумел
построить только в 1886 году.

Многочисленные эксперимен-
ты позволили Можайскому вы-

вести ряд зависимостей отно-
сительно условий равновесия
аппарата в воздухе. Модели,
построенные на их основе, по-
казали в основном правиль-
ность расчетов. 8 1876 году
Александр Федорович Можай-
ский удачно продемонстриро-
вал полеты своих моделей в
манеже. Его «Летунья» с часо-
вой пружиной для вращения
винтов летала со скоростью до
15 км/час, причем брала в свой
полет «полезную нагрузку» —
кортик изобретателя.

Венцом творческой работы
Можайского явилось создание
двухмоторного самолета для
полетов человека. Проект, раз-
работанный в 1877 году, рас-
сматривался комиссией, в ко-
торой первоначально участво-
вал Д. И. Менделеев. Комис-
сия отметила, что изобретатель
«в основу своего проекта при-
нял положения, признаваемые
ныне за наиболее верные и

ПРИВИЛИ1Я(

•л,.Н;Ы	! -up . . Г	» • .к:т; it • •» I Г.

л нт- >. 2 	•»	\	. Мо-канскому, из . «л-’ .:-т,г

» ►	♦ ' * *14*

К, ,:»т«н	1 р Л!«-. ' Могкайг^и, лрл#ис

1 С	Гр! I.	•	1, I /<’1, ,•

J ’	1,1 .	-I.i	T'«pL VL } ч;<Ы<л1	<1 JU... 'L i'V • <41 l~

»» t' 4' . на !" ip’fcianr ua

lib оПГ'Л «fiit H.<1

HfjKt’-j.. ... к к .<» .иг lit ч.-proL л ,<v. Vi.it татет;.-
i.l Й l)llip<;l с	в .1» иЧ.ПМЦШ IJJ I‘L\1 час Г« Я Гр.'ЧЫ 1Ъ.

hw1 ч.гмшД .'j'IjV . ил, * гл	ta

г,от	г/г .«ин t	мь д.1? ьращеи.а «анигг

и мачта лля укр1птен.л |фыЛ’.е-1	Г-,.. ч «> I дГлакчт Jjr-

Ii;	Xil Т< *»:* и ачл- Tv.’i:	щнзл. ЯьЛ и

кер» нальн1*Л, и-. л t ;^ttb >1нн.кпч.-} v •ллег.иьс.я и гф‘А"
1.»..в. 4«-1сч чля иа.г{ * 1-л ч ар. la гл рхь и князь, а ьпрла

£ е р.« «; i.aLi.o и зд'г-зьлчегъ снарлдь пом рачмытсч
способные привести к благо- жайским, обладал мощностью

приятным конечным результа-
там» Проект Можайского был
одобрен, но в средствах для
постройки самолета ему прак-
тически отказали. Он обратил-
ся в департамент торговли и
мануфактуры, и 15 ноября
1881 года капитану 1-га ранга
Александру Можайскому был
выдан первый в мире патент на
реально строившийся или уже
построенный самолет.

Самолет А Ф Можайского
представлял собой расчалочный
моноплан с двумя паровыми
двигателями в фюзеляже-лод-
ке, установленном на колесном
шасси. Движителями должны
были служить три четырехло-
пастных винта Сегодня, вспо-
миная о Можайском, нелишне
вспомнить, что паровой двига-
тель в его время сохранял еще
довольно значительные преиму-
щества перед мотором внут-
реннего сгорания. Больший из
двигателей, примененных Мо-

двадцать л. с. и приводил во
вращение два толкающих вин-
та в центре крыла Меньший
двигатель мощностью десять
л. с. вращал центральный тя-
нущий винт (пропеллер). При-
мечательно. что двигатели стро-
ились по чертежам самого ав-
тора.

Аппарат Можайского имел
практически все основные кон-
структивные элементы, прису-
щие современному самолету:
фюзеляж, крылья, хвостовое
оперение, шасси. Полетная
масса аппарата составляла
950 кг. Для проведения испы-
таний своего аппарата изобре-
татель построил наклонную до-
рожку с рельсами По его за-
мыслу, аппарат, скатываясь с
такой дорожки, должен был
приобрести необходимую для
взлета и полета скорость.

Несмотря на многочисленные
отказы, а порой и активное
сопротивление царских чинов-
ников-бюрократов, испытывая
острую нехватку средств,
А. Ф. Можайский все-таки по-
строил свой «воздухаплаватель-
ный снаряд» к середине 1882
года 6 июля 1882 года комис-
сия штаба гвардии и Петер-
бургского военного округа ос-
матривала аппарат Можайского
на военном поле Красного Се-
ла, пгд Петербургом, тогда же
начались и испытания

К сожалению, до настоящего
времени не удалось устано-
вить хронологическую последо-
вательность и точную дату про-
веденных испытаний, их резуль-
таты, а также фамилии лиц, по-
могавших Можайскому В раз-
личных источниках — докумен-
тах, журналах, книгах, газе-
тах — результаты испытаний
освещаются и оцениваются по-
разному Большой знаток исто-
рии отечественной авиации
В. Б. Шавров в своей книге пе-
речисляет некоторые из этих
источников и делает вывод,
«что самолет Можайского дей-
ствительно отделился от земли,
но после взлета накренился
набок и поломал крыло». Шав-
ров подчеркивает, что произо-
шло событие большого истори-
ческою значения — самолет с
человеком на борту впервые
совершил взлет Обратите вни-
мание, при всей своей компе-
тентности Шавров осторожно
применяет слово «взлет», а не
«полет» К моменту проведе-
ния испытаний Можайскому
было почти шестьдесят лет, и
он не смог сам управлять са-
молетом — пришлось доверить
свое детище чужим рукам.
Очень вероятно, что это так-
же повлияло на неудачу

Другой, не менее компетент-
ный, историк авиации — П. Д.
Дузь, кроме того, приводит
любопытный расчет, показыва-
ющий, что для полета самолет
Можайского должен был иметь
двигатели мощностью не менее
112 л с., а не тридцать, кото-
рую имели те, что использова-
лись изобретателем.

йз документов видно, что и
сам Можайский прекрасно по-

нимал, что
слабы, так
в Красном

двигатели слишком
как после поломки
Селе приступил к

строительству новых, более
мощных. По замыслу автора,
это должны были быть двига-
тели типа компаунд мощностью
в пятьдесят л. с.

Оживленные дискуссии прош-
лых лет о том, летал самолет
Можайского в сегодняшнем
понимании этого слова или не
летал, представляются нам ма-
лозначимыми. Истина лежит не
между этими точками зрения,
а выше их обеих Она в том,
что талантливый русский изо-
бретатель Можайский первым

в мире сконструировал

строил самолет сто лет назад,

впервые взял патент

рат подобного типа, в котором

были предусмотрены

новные элементы конструкции
современных самолетов.

Повреждения, полученные
самолетом в 1882 году, были
невелики, и если бы Можайско-
му удалось установить на свой
отремонтированный аппарат но-
вые, боле,е мощные двигатели,
уже изготавливавшиеся на Бал-
тийском судостроительном за-
воде, полет его самолета был
бы возможен. Дважды он об-
ращался в военное ведомство
с ходатайством о материальной
поддержке и дважды получал
отказ Доведенный до отчая-
ния разорившийся изобрета-
тель скончался весной 1890 го-
да-

Академик А. Н. Крылов с го-
речью писал, что «при прода-
же с аукциона аппарата Мо-
жайского дороже всего оцени-
ли забор, окружавший его по-
стройку». Если во Франции
«Авион» К. Адера сумели со-
хранить как реликвию, то по
равнодушию царских чиновни-
ков от замечательного изобре-
тения Можайского не осталось
и следа.

Сегодня страна гордится сво-
им замечательным первопро-
ходцем. О Можайском написа-
но множество книг и статей,
город Дудергоф, около кото-
рого испытывался самолет изо-
бретателя, теперь носит имя
Можайского, его именем на-
звана Военно-воздушная акаде-
мия в Ленинграде, а на его ро-
дине, в Виннице, открыт мемо-
риальный музей.

ДОСКА ОБЪЯВЛЕНИЙ

идущего на канцелярские кнопки,

тысячи'' \ СЭКОНОМИТЕ,

ТОНН

МЕТАЛЛА

используя при их изготовле-
нии предлагаемую мной тех-
нологию. Кнопки прослужат в

г. М

несколько раз
теперь,
о г и л е в

ПРИМЕНЯЙТЕ

для поршней одно- и двустороннего действия новое уплотнение
(а. с. N° 360494) для широкого диапазона давлений. В процессе
работы оно самоуплотняется под давлением среды. Его просто
изготовить в любой мастерской

дольше, чем

Л е щ е в.

на аппа-

и по-

все ос-

373204, г.

томат С КРАСНОКОЛЬОКИЙ

УВЕЛИЧИТЕ

газосварщиков зимой, если

воспользуетесь моим приспособ-

РАССВЕРЛИТЕ

ЛЮБОЕ

ОТВЕРСТИЕ

и закрепите

режу

щий

инструмент с

изготовлении,

на-

пением, устраняющим закупорку льдом шлангов идущих к
ацетиленовым газогенераторам.

г. Москва, Ю. САНДЛЕР

Аз ССР, 30-й квартал, НИПИнефтехимав-

нестандартным хво-
стовиком на обыч-
ном токарном стан-
ке, если установите
на нем наши приспо-
собления. Просты в

дежны в работе, по-
нравятся каждому
токарю.

142432, Москов-
ская о б л., Ч е р-

НИЦ АН СССР ЦЭМ,
С. М. РЫЖКОВУ.

ПРОИЗВОДИТЕЛЬНОСТЬ

ТРУДА
рефераты,
дайджесты,

рецензии

ИСКУССТВО
ЛЕТАТЬ

П. Д. Дузь.

ИСТОРИЯ ВОЗДУХОПЛАВАНИЯ
И АВИАЦИИ В РОССИИ {пе-
риод до 1914 г.)

М., «М ашиностроение»,
1981,

270 с., 35 тыс. экз., 1 р. 30 к

В книге в хронологическом по-
рядке приведены сведения
практически о всех построен-
ных в России аэростатах и са-
молетах, даны их технические
характеристики, по многим
опубликованы чертежи, схемы,
эскизы, фотографии. В прило-
жении — масса интереснейших
документов: акт расследования
гибели летчика П. Н. Нестерова,
письмо К Э. Циолковского в
Воздухоплавательное отделение
Генерального штаба русской
армии, докладная записка А. Ф
Можайского, проект Кибальчи-
ча и т. д.

В истории любой машины
нас всегда привлекают самые-
самые первые опыты, хотя све-
дения о них, как правило, скуд-
ны

...XIII век. Рукопись Даниила
Заточника «Увеселения сла-
вян»: «Иные, вскочив на коня,
скачут по ристалищу, рискуя
жизнью, а иные слетают с
церкви и с высокого дома на
шелковых крыльях...» Стоп! Сле-

тают на крыльях? Семьсот лет
назад? Примечательно, что ав-
тор о скачках на конях пишет,
«рискуя жизнью», а о полетах
подобной ремарки нет. Оче-
видно, славяне не просто ска-
кали — тут риска мало, а, де-
монстрируя удаль, занимались
опасной джигитовкой. Но это
ладно, а вот планирующие спу-
ски на крыльях — это, конечно,
факт любопытный. Дельтапла-
неризм в Киевской Руси?!

...XVI век. Царствование Ива-
на Грозного. Смерд Никитка,
боярского сына Лупатова хо-
лоп, пытался летать на дере-
вянных крыльях. О диковинке
дошла весть до царя Тот в
мнении своем был крут: «Чело-
век не птица, крыльев не имат..
Аще же приставит себе аки
крылья деревянны, противу
естества творит. То не божье
депо, а от нечистой силы. За
сие содружество с нечистою
силою отрубить выдумщику го-
лову. Тело окаянного пса смер-
дящего бросить свиньям на
съедение. А выдумку, аки дья-
вольскою помощью снаряжен-
ную, после божественный ли-
тургии сжечь».

Заметим, что полеты на ап-
паратах типа планера были, ко-
нечно, тогда возможны, техника
того времени позволяла сде-
лать такой аппарат

XVII век, 1695 год. «Месяца
апреля в 30 день закричал му-
жик караул, и сказал за собою
Государево слово, и приведен
в стрелецкий приказ, и распра-
шиван, а в распросе сказал, что
он, сделав крыле, станет ле-
тать как журавль. И по указу
Великих Государей сделал се-
бе крыле слюдные, и стали те
крыле в 18 рублей из Государе-
вой казны. И боярин князь Иван
Борисов Троекуров с товари-
щи и с иными прочими вышед

стал смотреть: и тот мужик те
крыле устроя, по своей, обык-
ности перекрестился, и стал
мехи надымать, и хотел лететь,
да не поднялся, и сказал, что
он те-крыле сделал тяжелы.
И боярин на него кручинился,
а тот мужик бил челом, чтобы
ему сделать другие крыле ир-
шенные, и на тех не полетел,
а другие крыле стали в 5 Руб-
лев. И за то ему учинено на-
казание. бит батоги снем ру-
башку, и те деньги велено до-
править на нем и продать жи-
воты его и остатки».

. XVIII век. Европа познако-
милась с полетами на аэроста-
тах (первый полет — 19 сентяб-
ря 1783 года в Париже брать-
ев Шарля и Роберта Монголь-
фье). Через три года после
этого известный французский
воздухоплаватель Бланшар
предложил устроить полет в
Петербурге Доложили импе-
ратрице Екатерине, та ответи-
ла: «Здесь отнюдь не занима-
ются сею или другою подоб-
ною аэроманиею, да и всякие
опыты оной яко бесплодные и
ненужные у нас совершенно
затруднены». Первый полет че-
ловека на воздушном шаре в
России состоялся лишь через
семь лет после смерти Екате-
рины, в 1803 году.

...XX век, год 1903-й. Уроже-
нец Ростова-на-Дону Г. Д. Ки-
риллов построил модель управ-
ляемого аэростата (дирижабля)
объемом около 1,5 м3, снаб-
женную винтами. Модель подни-
малась вверх, опускалась, дви-
галась в желаемом направле-
нии без потери балласта и га-
за. Изобретателя хотели при-
гласить в Петербург, в Главное
инженерное управление, но не-
кий генерал Вернандер нало-
жил резолюцию: «Было бы не-
желательно и даже вредно хо-

тя бы и мало поощрять их ав-
торов» (то есть авторов лета-
тельных аппаратов — А. Б.).
В пособии Кириллову было от-
казано...

Нет, недаром люди ставят
памятники изобретателям, рву-
щимся в полет.

А. БАРСУКОВ

ПОДУШКА И
КРЫЛЬЯ
НА ВОДЕ

Рой Макливи.

СУДА НА ПОДВОДНЫХ
КРЫЛЬЯХ И ВОЗДУШНОЙ
ПОДУШКЕ. Перевод с англ.

Л., «С у д о с т р о е н и е», 1981,
205 с. * с илл., 36 тыс экз.,
1 р. 70 к

Первая попытка сконструиро-
вать аппарат на воздушной по-
душке (1716 год) принадлежит
шведскому изобретателю и фи-
лософу Еммануэлю Сведенбор-
гу. Он предложил сквозь щели
по бокам лодки поднимать и
опускать особые совки, кото-
торые могли бы загонять воз-
дух под корпус. Замысел не
был реализован, так как Све-
денборг убедился, что работа
на таком аппарате одному че-
ловеку не по силам.

Ровно через двести лет, в
1916 году, австрийский инженер
Дагоберт Мюллер фон Томам-
хул спроектировал и построил
для австрийского флота тор-
педный катер на воздушной по-
душке со скегами — погружен-
ными в воду тонкими боковы-
ми стенками, между которыми

34

ИЗОБРЕТАТЕЛЬ И РАЦИОНАЛИЗАТОР № 1 — 82

и вы еще:
МЕДЛИТЕ ?

жидкость

ЛУЧШЕ СТАЛИ

Об упругих элементах, исполь-
зующих пружинящие свойства
сжимаемой жидкости, ИР писал
еще в 1967 г. (№ 6, с. 15). Од-
нако гидравлические пружины
пока не очень-то применяют в
машиностроении, нет простых
и надежных уплотнений.

Кроме того, «классическая»
схема такого элемента — ци-
линдр, заполненный жидкостью
и плунжер с уплотнениями —
технологически сложна, тре-
бует высокой точности обра-
ботки. А это делает гидравли-

Схема гидравлической
пружины.

В стакане 1 расположены
чередующиеся металлические 2
и резиновые трапецеидальные
кольца 3. В поршне 4 имеется
канал и камера 5. заполненные
жидкостью

ческую пружину дороже обыч-
ной. Вот я и решил отказаться
от классической гидропружины
и выполнить ее корпус в виде
набора чередующихся метал-
лических колец и колец из
упругого материала, например
резины, причем сечение колец
имеет форму трапеции (а. с
№ 322537,	445776). В такой

конструкции отсутствуют под-
вижные трущиеся уплотнения,
а потому и работает она на-
дежно (я изготовил опытный
образец гидравлического упру-
гого элемента такого типа и
испытал его на разрывной ма-
шине). В качестве рабочей сре-
ды можно использовать неор

паническую жидкость № 3 или
смесь веретенного и трансфор-
маторного масел. Нагрузка,
приложенная к поршню, пере-
мещает его вниз за счет сжа-
тия рабочей жидкости, дефор-
мации резиновых колец. Вели-
чина рабочего хода поршня
определяется модулем упру-
гости резиновых колец, а
величина воспринимаемой на-
грузки зависит от коэффици-
ента сжимаемости данной
рабочей жидкости. Такой амор-
тизатор обладает большой
энергоемкостью при малых
габаритах. Например, он спо-
собен поглощать максималь-
ное усилие 150 тс при ра-
бочем ходе 10 мм, наружном
диаметре 200 и высоте 150
миллиметров Для такой на-
грузки обычную спиральную
пружину надо было бы выпол-
нить из проволоки, а вернее, из
прутка диаметром 80—100 мил-
при разгоне подсасывается воз-
дух, создавая эффект воздуш-
ной подушки. Катер развивал
скорость до 40 узлов (1 узел —
1,852 км/час).

Международное признание
суда на воздушной подушке
получили в 1959 году. 25 июля,
в день 50-летия исторического
перелета Блерио через Ла-
Манш, судно на воздушной по-
душке, построенное при пра-
вительственной поддержке
фирмой «Саундерс-Рое лими-
тед», прошло из Кале в Дувр
и этим переходом открыло бум
в конструировании новых су-
дов. Уже к 1962 году суда на
воздушной подушке достигли
скорости 50 узлов, научились
преодолевать волны выше двух
метров, стали парить над забо-
лоченными участками с прова-
лами глубиной до 1,2 м и по
участкам со скалистыми высту-
пами высотой до 1,1 м.

Ныне «подушка» дает 90 уз-
лов, на очереди — 100
(185 км/час). Рассматриваются
проекты парящих кораблей
массой до десяти тысяч тонн.
Они будут легко переходить с
поверхности моря на лед, без
снижения скорости пересекать
арктические пустыни, а затем
океан... Это, пожалуй, заставит
изменить в корне взгляд на
морской надводный транспорт,
и особенно на военно-морской
флот. Специалисты многих
стран не сомневаются, что воз-
душная подушка в ближайшем
будущем совершит революцию
в военно-морской стратегии.
Многие радикалы полагают,
что до 1990 года сегодняшние
боевые корабли станут музей-
ными экспонатами.

Воздушная подушка благо-
склонно встречена и в авиации
Гигантский американский само-
лет «Спэнлоудер», спроектиро-
ванный фирмой «Локхид», рас-

считан на перевозку 250 т без
посадок на расстояние порядка
10 тыс. км. Он может взлетать
и садиться практически на лю-
бую ровную поверхность — по-
ле, воду, снег, лед, болото, пе-
сок, размокший грунт. Подго-
товка аэродрома, когда это не-
обходимо, сводится к выравни-
ванию местности бульдозером.
Предполагают, что к концу
столетия шасси на воздушной
подушке вытеснит колеса на
большинстве типов самолетов

Подводные крылья намного
моложе воздушной подушки.
Их изобрел в 1881 году Гора-
цио Филлипс. Его крылья на-
поминали ступеньки лестницыг
стремянки, и Горацио успешно
их демонстрировал в Велико-
британии с помощью буксиру-
емых моделей. Первое судно
на подводных крыльях, успеш-
но прошедшее испытания, бы-
ло сконструировано и построе-
но итальянцем Энрико Форла-
нини. Он оборудовал свой ка-
тер набором крыльев, копиру-
ющих ту же лесенку, и в
1905 году достиг скорости 38
узлов.

В среднем судно на подвод-
ных крыльях имеет втрое боль-
шую скорость, чем водоизме-
щающее судно, соответственно
в три раза выше его транс-
портные характеристики. Кроме
того, оно обладает завидной
безопасностью. Так, широко
эксплуатируемые на западе су-
да конструкции фирмы «Суп-
рамар» с 1953 года выработали
более двух миллиардов челове-
ко-миль, и за это время не
имели ни одной катастрофы.
Подводные крылья неплохо
стали справляться и со штор-
мовой погодой: так, канадский
военный катер при высоте волн
до 4,5 м идет со скоростью
более 40 узлов.

Примечательно, как иност-

ранный автор оценивает стро-
ительство судов на подводных
крыльях в нашей стране. В Со-
ветском Союзе, пишет Р. Мак-
ливи, абсолютно не сомнева-
лись в потенциальных возмож-
ностях судов на подводных
крыльях. Первые опыты приве-
ли к рождению конструктор-
ской группы, которую возгла-
вил доктор технических наук
Р Е Алексеев. Он спроекти-
ровал и построил «Ракету», са-
мое первое в СССР многомест-
ное серийное судно. Оно вы-
шло в испытательный рейс
между Горьким и Казанью 25
августа 1957 года. За первый
год эксплуатации «Ракета» пе-
ревезла де ять тысяч пассажи-
ров. Затем к этому судну при-
соединились «Метеор», «Коме-
та», опытные суда типа «Спут-
ник», «Вихрь», «Буревестник».
Сейчас за одну навигацию в
СССР на подводных крыльях
перевозят двадцать миллионов
пассажиров. Флот советских
судов на подводных крыльях
самый большой в мире. В нем
800—900 крупных судов и не-
сколько тысяч малых (данные
1975 года). По-видимому, в
80-х годах Советский Союз ста-
нет самым крупным экспорте-
ром таких судов. Советские су-
да сейчас эксплуатируются на
Кубе, в Италии, Иране, Фран-
ции, Марокко, Польше, Румы-
нии, Болгарии, Югославии.
Спрос на них постоянно растет.

Автор не ограничивается ис-
торией коммерческих и воен-
ных судов, а говорит и о люби-
тельских самоделках, причем
отмечает, что некоторые из
идей самодеятельных конст-
рукторов могут быть использо-
ваны и для усовершенствова-
ния крупных судов.

Г. СЛАВИН

ОБРАТНАЯ СВЯЗЬ

МНОГИЕ ПЧЕЛОВОДЫ-
ЛЮБИТЕЛИ в Ииколаевской
области изготовили себе каме-
ры подобные описанной в ИР,
3, 80, «А кто клещу прика-
жет?» Результаты превзошли
все ожидания средний сбор
меда достиг 50 кг. Щ А в
том, что новинкам, разработан-
ным любителями, НИИ пчело-
водства уделяет мало внимания,
мы убедились на собственном
опыте. С 1972 года предлага-

ем так называемый «павиль-
он» — списанный автобус или
троллейбус, в котором обору-
дована передвижная пасека.
Преимущества таких пасек до-
казаны, оборудовать их можно
силами пчеловодов-любителей.
 Я сам с семьей в 1978 году
изготовил такую пасеку и не
нарадуюсь на нее. Но «про-
бить» вопрос о достаточно ши-
роком эксперименте не удает-
ся — никак НИИ пчеловодст-
ва не раскачается. Ц К- С-
ВАСЬКОВ, заместитель пред-
седателя Николаевского об-
ластного общества пчеловодов-
любителей.

ИЗОБРЕТАТЕЛЬ И РАЦИОНАЛИЗАТОР № 1 — 82

35

лиметров. Без специального
оборудования не обойтись.
А гидравлический элемент мож-
но изготовить на обычном то-
карном станке.

Гидравлический упругий эле-
мент может быть использован
в буферных устройствах машин
и механизмов, в импульсных
гидроприводах машин ударного
действия, в качестве источника
вибраций в мощных испыта-
тельных установках, а также
при виброизоляции тяжелого
оборудования и сооружений.

Н. РАХМАНОВ,
заслуженный изобретатель
УССР

ЧАСЫ БЬЮТ
ЧЕРЕЗ НЕДЕЛЮ
Чугунолитейный завод прекра-
щает работать в пятницу, а в

воскресенье вечером надо бы
включить термостаты, чтобы
первая смена могла начать ра-
боту, не ожидая, пока нагре-
ются кокили. Запрограммиро-
вать с пятницы или, что еще
важнее, с предпраздничного
дня включение термостата —
такая вот задача толкнула ме-
ня на создание логического
программного устройства, свое-
образного, что ли, промышлен-
ного будильника, заменяющего
дефицитное реле с большой
выдержкой.

На лицевой панели устройст-
ва имеются девять сигнальных
ламп — по семь на каждый
день недели и две на полови-
ны дня. Оператор устанавли-
вает на панели любую минуту,
час и день включения боя ча-
сов или передачу электриче-
ского импульса на любой ис-
полнительный объект.

Датчик импульса в моем уст-
ройстве — электронно-механи-
ческие часы «Слава». Через
каждые 12 часов стрелки за-
мыкают контактный блок, свя-
занный со звоночным меха-
низмом. К контактному блоку
подведено напряжение, так что
два раза в сутки он передает
импульс на электромагнитное
реле, включающее шаговый ис-
катель. В устройстве имеется
галетный переключатель, кото-
рым задается день включения,
а час включения задается
стрелкой на часах. Таким обра-

зом, шаговый искатель вкупе с
логическими элементами за-
мкнет рабочие контакты боя
согласно установленному на
панели дню и часу. Шаговый
искатель за неделю включает-
ся 14 раз, при пятнадцатом
включении произойдет сброс
всех контактов и устройство
возвратится в исходное поло-
жение.

Уверен, что подобное устрой-
ство пригодится на многих
предприятиях, а читатели ИРа,
если заинтересуются, могут мне
написать по адресу: 624600,
Свердловская область, г. В. Сал-
да, ул. Восточная, д. 11, кв 48.

С. ТИМОШКОВ,
электрик
. ‘СТАРЦЕВА

ЭДЙТЬ БЫ
в прошлое

И какие только объявления нс попадаются в утих газетах!
Хочешь быть сильным — пожалуйста, вышли только два
«' доллара и получишь безотказно действующий рецепт
Красивым? — пожалуйста, два с половиной доллара
Хочешь иметь неотразимый успех у женщин? всего пять дол-
ларов. Только почему-то пи одна скотина не предлагает свои
услуги тем, кто хочет стать богатым. А жаль...» так думал
Рой Гаррисон-младший, деловито перебиравший в поисках денег
бумаги сэра Гаррисона-старшего, уехавшего на какой-то меди-
цинский симпозиум. Обрывок вечерней газеты с объявлениями,
случайно попавшийся на глаза Рою. лишь ненадолго отвлек его
от этого полезного занятия, усилив и без того накопившееся в
душе раздражение. Оснований для раздражения было предо
сгаточно: «улов» составлял всего десять долларов наличными и
плюс чек на пятьдесят долларов Л впереди маячила перспекти-
ва предприятий, требующих куда более солидных капитало-
вложении. Во-первых, вот-вот должна была прийти Джейн, неж-
ная и болтливая К сожалению сперва только болтливая, болт
ливость переходила в нежность лишь после результативного об-
щения с ресторанным меню.

Во-вторых, должен был позвонить Жозеф. Рой познакомился
с Жозефо.м га карточным столиком Иметь дело с Жозефом бы-
ло приятно: проиграв несколько долларов, он сразу отдал долг
и не пал духом, а, наоборот, пообещал назавтра привести и сво-
его приятеля, который имел много денег и изрядное пристрастие
к картам. Играл он, по словам Жозефа бездарно, деньги отда
вал, не жалея, и нс ободрать его хорошенько — было бы просто
непростительным преступлением. Но требовались, конечно, пред-
варительные капиталовложения, которые, несомненно, должны
были вернуться сторицей. Мизерная сумма, найденная в бума1ах
отца, отнюдь не представлялась — в свете изложенного чре г-
мерной.

Да, это было все. Продолжать поиски бессмысленно. Рой с
досадой захлопнул отцовское бюро и подошел к окну. Бросив
мимолетный взгляд на улицу, он увидел приближающуюся ульт-
рамодную шляпку Джейн — крошка была легка па помине. Че-
рез пару минут она впорхнула в комнату, поспешно чмокнула
Роя и возбужденно затараторила;

Рой, привет, гы знаешь, меня только что чуть-чуть не сож-
гли на костре!

Интересно, кто это собирался пустить тебя па жаркое? —
спросил Рой, привыкший не принимать болтовню Джейн
всерьез.

— Инквизиция’ Святая инквизиция шестнадцатого века!

Ну, и кто же помешал святой инквизиции довести до кон-
ца это увлекательное мероприятие?

Меня экстрагировало сидовое поле и ретаймизиронало в
кабинет доктора Хайлза

— Что-о-о?— Рой посмотрел на псе изумленно. Он нс помнил
случая, чтобы с пухленьких губок Джейн слетело столько науч-
ных терминов сразу. Необычность этого события заслуживала-
внимания.— А ну, рассказывай!

— Доктор Хайлз — великий, во непризнанный изобрета Гель
Меня он принял по рекомендации моей подруги. Если хочешь, ты
теперь можешь сослаться на меня, и тебя он гоже примет. Най-
ти его очень легко — он живет в загородной вилле на Морском
шоссе коричневый особняк на первом повороте после пляжа, а
около входа столько кустов роз, что я даже...

— Что же он изобрел, твой Хайлз? И что буду делать у
него я?

— Он изобрел машину времени. И гем кто приходит к нем\ с
надежными рекомендациями, он позволяет совершать на ней
экскурсию в прошлое—всего за пять — десять долларов. И это
совершенно безопасно. Лишь бы только не изменять того, что в
настоящем уже произошло.

- Да, такого я не видел даже в газетных объявлениях. За-
гс что-то в этом духе читал в детстве у Уэллса, да и у многих
других, которые потом практично кормились уэллсовской идеей.
Кстати, а что забыла в прошлом ты?

— Ну, как же. Рой! Там у них в шестнадцатом веке такие
платья, такие шляпы! Я ходила и смотрела Потом я даже
пробралась в гардероб кастильской принцессы, но, когда я при
меряла ее свадебное платье, меня схватили стражники и, приняв
за ведьму, отдали инквизиции. Ах, Рой, какое это было платье!
Я теперь обязательно закажу себе такое же Я так благодарна
доктору Хайлзу...
Договорить Джейн не успела. Задребезжал телефон.

Звонил Жозеф. Это, конечно, было куда важнее, чем Хайлз.
Сейчас это было даже важнее, чем Джейн.

— Встретимся через полчаса на вчерашнем месте,— предло-
жил Рой.

Повесив трубку, он сообщил Джейн, что его ждут дела госу-
дарственной важности, а потому ресторан откладывается на зав-
трашний вечер. Еще через несколько минут Рой усадил слегка
надувшуюся Джейн в такси, а сам бодро зашагал к условлен
ному месту встречи, с надеждой хрустя в кармане ассигнацией,
изъятой из отцовского бюро.

Жозефа Рой увидел издали. Рядом с ним вышагивал широко-
плечий верзила.

— Гарс,— рявкнул верзила, протянул руку и неумело оскла-
бился. обнажив крепкие желтые зубы, один вид которых был бы
способен вызвать у любого дантиста тоскливые мысли о безра-
ботице.— Жозеф мне говорил, что ты силен в картишки, а я дав-
но хотел хорошего партнера Может, перекинемся для первого
знакомства?

Вскоре все трое сидели за столом. Рой поставил десятидолла
ровую ассигнацию и выиграл. Гарс выложил проигрыш и предло
жил:

— Повторим на все?

...Рою везло, как во сие. Гарс, казалось, вошел в азарт, уве-
личивал ставки и неизменно проигрывал, тут же вынимая" из
кармана крупные купюры и складывая их перед Роем и перед
Жозефом. Стремительно богатеющий Рой окончательно потерял
голову от счастья, и, когда Гарс поставил на карту какую-то
совершенно баснословную сумму, Рой, нс моргнув глазом, при
нял вызов. А еще через несколько минут Рою показалось, что
под ним разверзлась бездна выиграл Гарс Гарс спокойно сгреб
все лежащие на столе деньги и тихо спросил

— А остальное’

— Но у меня больше нет,— залепетал Рой,— я. может, отыг-
раюсь...

— Сначала деньги на стол,— взгляд Гарса стал тяжелым.—
Я же платил сразу — плати и ты.

— Но у меня нет...

— Так дела не делаются Или деньги на стол или залог, ина-
че будешь отыгрываться в раю: ангелочки — они добрые, с ними
и в долг играть можно

— А что в залог? — дрожащим голосом спросил Рой.— Может,
поверите в долг? Отец приедет через неделю, я у него по-
прошу...

— Отец, говоришь.. Вот что. Клиника здесь рядом — через
квартал. Пойдешь, возьмешь в его кабинете в шкафу белый ме-
таллический чемоданчик; тебя в клинике знают, так что тебя не
задержат — скажешь, что отец звонил, поручил взять. Чемодан-
чик принесешь мне, а приедет отец — выкупишь? А сейчас —
чтоб через полчаса чемоданчик был здесь, иначе — пеняй на себя

Когда Рой через полчаса приплелся с чемоданчиком, Гарс дос-
тал из кармана какой то инструмент, профессиональным движе-
нием вставил его в замок, и чемоданчик открылся, представив
взорам присутствующих ровные шеренги ампул, снабженных
какими-то этикетками иа латыни.

— Черт бы побрал этих врачей, не могут писать на нормаль-
ном человеческом языке,— проворчал Гарс, судорожно вздох-
нув.— Тут порядочный человек и полечиться сам без доктора
не сможет,— он захлопнул чемоданчик и протянул Жозефу:—
Отнеси в машину. Меня найдешь в «Атлантиде»,— и, повернув-
шись, зашагал к видневшемуся на набережной ресторану.

Рой, как побитая собака, потащился за ним Обернувшись, он
видел, как Жозеф подошел к шикарному «крейслеру», стоявше-
му в переулке, открыл крышку багажника и забросил туда че-
моданчик. У дверей ресторана Рою пришлось остановиться, ибо
без денег там делать было нечего. Мимо прошел Жозеф, обойдя
Роя, как мебель.

В течение двух часов Рой уныло стоял у входа под мрачным
взглядом швейцара, который, казалось, уже начал ревновать его
к этой двери. Наконец, появились его компаньоны. Не обращая
внимания на Роя, Гарс посмотрел по сторонам и грозно спро-
сил у Жозефа.

— Где машина’

— Гам, в переулке,— ответил Жозеф.

— Идиот. Ты же знаешь, что у моих машин замки обычно бы-
вают неисправны и уже не запираются Значит, надо было ос-
тавлять не в переулке, где всякий кретин вроде тебя может из

нее все вынуть, а подогнать ее сюда к ресторану под надзор
швейцара. Марш за машиной, болван!

Рой стоял ошеломленный. Значит, два часа чемоданчик нахо-
дился без присмотра, и его можно было спокойно взять, а он.
Рой, как дурак, слонялся у входа в ресторан. Если бы можно
было вернуться в прошлое — хотя бы на час назад — он бы
вынул чемоданчик, пока они обжирались в ресторане, а им бы и
в голову ничего не пришло. И вдруг его осенило: а ведь в про-
шлое-то можно вернуться! Не в шестнадцатый век. как Джейн,
а всего лишь на час-два назад.

...Рой, задыхаясь, вбежал домой, схватил пятндесятидолларо-
вый чек, ключи от отцовской машины, и еще через несколько ми
нут автомобиль Гаррисона-старшего на бешеной скорости нес-
ся к Морскому шоссе, чудом избегая столкновений на тех пе-
рекрестках, ;оторые он проскакивал под красный свет.

Виллу Хайлза Рой нашел сразу. Приткнув автомобиль вплот-
ную к кустам роз у входа, Рой забарабанил кулаками во вход-
ную дверь.

— Войдите, открыто,— крикнули ему. Рой вошел, и навстречу
ему вышел грузный мужчина.

— Доктор Хайлз,— представился он.

Пока Рой объяснял, что он от Джейн, и, заикаясь, врал, что
умер его двоюродный дедушка, с которым он опоздал простить-
ся перед смертью, а потому хотел бы вернуться в прошлое, что-
бы еще хоть раз услышать родной голос усопшего, Хайлз стоял
перед ним неподвижно и внимательно слушал. На его массивном
мясистом носу неуверенно балансировали миниатюрные очки,
слегка напоминая тщедушного жокея, усевшегося по ошибке на
спину носорога.

— Пройдите в кабинет,— пригласил он,— Присаживайтесь Но
вас, наверно, предупредили, что мне необходимо компенсиро
вать капиталы, затраченные на изобретение

Рой протянул пятидесятидолларовый чек. Хайлз, кивнув го-
ловой, отдернул занавеску, и Рой увидел вторую половину ка-«
б инета.

— Вот мое детище,— гордо сказал Хайлз и широким жестом
показал на стоящее посередине кресло, отдаленно напоминаю-
щее зубоврачебное. К креслу тянулись какие-то провода и шлан-
ги; подлокотники и подножка кресла были оборудованы чем-то
вроде привязных ремней. Стены сплошь были увешаны большим
количеством картинок, имевших, по-видимому, рекламный харак-
тер- на них были изображены самые разнообразные сцены, кото-
рые мог увидеть счастливый путешественник в прошлое. Тут
были и рыцарские турниры, и бои гладиаторов, и охота пещер-
ных людей на древних животных, и пиратские парусники,— все
это висело в калейдоскопическом беспорядке, не оставляя ни
кусочка свободной поверхности.

Хайлз усадил Роя в кресло и быстрым движением пристегнул
к креслу его руки и ноги.

— Машина управляется телепатически — только вашей во пей
и вашим желанием. Вы можете мгновенно перемещаться в Лю-
бую точку пространства и в любую эпоху прошлого. Машину вы
ощущать не будете — все ваши движения будут совершенно
свободны. Находиться в прошлом вы можете столько, сколько
пожелаете,— без ограничения,— можете там прожить хоть це-
лую жизнь. Сколь долго вы бы там ни находились, все равно
рано или поздно наступит настоящий момент, и вы снова окаже-
тесь у меня в кабинете. Безвозвратно пропадет только что-то око-
ло часа — время, которое будет затрачено на адаптацию вашего
организма к уходу в прошлое и возврату из него. В случае
опасности вас охраняет силовое поле машины. В случае, если
что-то угрожает вашей жизни, автоматически сработает защит-
ное устройство, и машина принудительно ретаймизирует вас, то
есть возвратит в настоящее. Ограничения нельзя пытаться из-
менить то, что в настоящем уже произошло — в этом случае
машина аннулирует эффект ваших действий. И нельзя в про-
шлом встречаться с самим собой — такая попытка вызовет
серьезные психические расстройства.

— Я все понял, доктор. Давайте скорее, мне так не терпит-
ся услышать голос дедушки.

— Счастливого пути! Включаю,— сказал Хайлз и щелкнул
тумблером.

Рой услышал тихое шипение. В лицо ему дул легкий ветерок,
наполняя все тело ощущением какой-то удивительной невесо-
мости. Нервное напряжение прошло. Рою вдруг стало ужасно
весело, и он громко расхохотался. Привязных ремией он уже не
чувствовал, ощущалось лишь легкое покалывание в руках. По-
том исчезло и оно. Темнота растворилась, и в глаза ему ударил
свет. Оглядевшись, увидел автомобиль Гарса, стоящий в персул-
кс. Вдали маячила спина удаляющегося Жозефа «Ну и моло-
дец этот Хайлз,— подумал Рой,— в нужное место и в нужное
время, как по заказу». Жозеф скрылся в ресторане. Рой огля-
делся по сторонам, подошел к машине, открыл багажник, выта-
щил чемоданчик и снова захлопнул багажник. Ему очень хоте-
лось подойти к ресторану, где, как он знал, сейчас он, Рой, в
отчаянии ждет Гарса Он хотел подойти и утешить себя, по во-
время вспомнил предупреждение Хайлза. Вздохнув, он напра-
вился к автобусной остановке. Автобус подошел сразу же, и
вскоре Рой подъехал к вилле Хайлза. Отцовского автомобиля у
виллы еще не было. «Все правильно, я еще нс приехал»,— поду-
мал Рой и спрятал чемоданчик в кусты роз, туда, где потом он
поставит автомобиль. Оглянувшись, он увидел несущуюся на не-
го с бешеной скоростью отцовскую машину, за рулем которой,
он знал, сидит он. Рой. «Успел, не опоздал,— подумал он,—а
теперь, не дожидаясь встречи со своей персоной, отправимся рез-
виться в эпоху ящеров».

Вилла Хайлза исчезла. Рой стоял под каким-то могучим как-
тусом высотой с двадцатиэтажный дом. Солнце ярким радост-
ным светом заливало лужайку, на окраине которой стоял ящер,
неторопливо закусывающий каким-то доисторическим папорот-
ником. Ящер был совсем, как на картинке, не хватало только
надписи. «Дай бог, чтоб ему нс наскучила эта вегетарианская
диета,— подумал Рой,— а то еще, чего доброго, меня удостоит
своим вниманием». Словно почувствовав его мысли, ящер пре-
рвал свою трапезу, поднял голову и уставился на Роя своими
тусклыми ничего нс выражающими глазами. Затем ящер тяжело
вздохнул, плотоядно облизнулся и нсторопясь направился к Рою.
Рой попятился назад, беспомощно оглянулся по сторонам и
бросился бежать. Ящер перешел на рысцу, а еще через несколь-
ко секунд понесся таким стремительным галопом, который мог
бы вызвать восторженные аплодисменты на любом ипподроме.
Рой в ужасе закрыл глаза... Прошло несколько мгновений, по-
казавшихся вечностью, ничего не происходило. Рой открыл гла-
за: ящер, нависший над ним в последнем прыжке, внезапно,
будто ударившись о какую-то невидимую преграду, отлетел в
сторону и, упав на спину, беспомощно задрыгал в воздухе тол-
стыми лапами, словно перевернутый вверх ногами навозный жук.

«Сработало все-таки поле»,— подумал Рой. Он попытался
встать, но почувствовал, что кто-то держит его за руку. Повер-
нув голову, он увидел сидящую рядом миловидную женщину,
закутанную в ослепительно белую шкуру какого-то животного.

— Пу, вот и хорошо, теперь все самое страшное по >ади,—
тихо сказала женщина, и Рой с изумлением обнаружил, что он
легко понимает я шк, на котором изъяснялись наши далекие
предки. «Она ведь еще пещерная, питекантропка,— подумал
он.— Но откуда она появилась?»

Где-то рядом послышались голоса. Подняв голову, Рой уви-
дел несколько мужчин, закутанных во что-то вроде пальмовых
листьев. Эти питекантропы были чем-то явно возбуждены. Рой
понял, что это его будущие подданные явились засвидетельст-
вовать ему свое почтение. Такое внимание и такая покорность
льстили его самолюбию, но Рой был бы рад, сети бы они яви-
лись хотя бы на часик позже. Он хотел было попросить их об
эт'хм, но неожиданно обнаружил полное отсутствие выражения
покорности па их лицах. Они были настроены агрессивно, а на-
личие боевой палицы в руках одного из них —очевидно, вождя —
наводило на серьезные размышления

— Взять всех!— рявкнул вождь.

«Зажарят, ей-ей, зажарят,— с тоской подумал Рой.— Я-то, как

его, ретаймизируюсь силовым полем, мне ничего, а ее ведь и
слопать могут». Питекантроп протянул волосатую лапу к жен-
щине, и опа вскрикнула. Рой вскочил и, сжав кулаки, стал меж-
ду ними. Попытка защитить, хотя и незнакомую, но добрую к
нему женщину — первый благородный поступок в жизни Роя —
обошлась ему дорого: питекантроп смачно чертыхнулся и взмах-
нул палицей. Неестественно мягко и бесшумно палица опустилась
на голову Роя, непреодолимо прижимая его к земле. Падая и
теряя сознание, Рой успел подумать, что даже силовое поле мо-
жет оказаться бессильным перед увесистой дубиной.

...Рой постепенно приходил в себя. Голова болела отчаянно,
особенно в том месте, по которому ударили. Где-то над ухом
надрывно, словно бормашина, ныл комар. Отогнать его не было
сил: все тело было, как ватное. Откуда-то доносились голоса.

— Операция прошла блестяще,— говорил кто-то,—Очень уда-
чно, что подоспела и ваша группа — одним нам было бы
труднее,

— Л мы тоже не ожидали встретить вас,— ответил другой го-
лос.— Мы занимались только своим собственным делом — высле-
живали одного опасного бандита, он-то нас сюда и привел. Ес-
ли бы ваша группа его не спугнула, мы бы повременили его
брать, проследили бы все его связи. Удачно, однако, что здесь
же оказался мальчишка: ведь мы видели, как он передавал на-
шему подопечному чемоданчик, а потом он куда-то исчез.

— Сейчас не исчезнет,— ответил первый голос, и кто-то по-
дошел к Рою.

— Хватит придуривать, вставай,— сказали ему в ухо. Затем
его подняли на ноги, слегка встряхнули за плечи и, аккуратно
завернув ему руку за спину, куда-то повели. Автоматически и
полубессознательно Рой покорно переставлял ноги. Окончатель-
но он пришел в себя только, пройдя пару десятков шагов. От-
крыв глаза, он увидел, что его выводят из дома доктора Хайл-
за. Две полицейские машины уже отъезжали от подъезда; Рця
вели к третьей. Рой оглянулся и увидел еще два автомобиля:
свой и Гарса.

«Значит, я уже в настоящем,— подумал он.— А пещерную
женщину, наверно, тогда сожрали. Жалко... Ну, да что подела-
ешь— миллион лет назад,— сейчас бы ее все равно уже не бы-
ло... Интересно, а куда и зачем меня ведут?— И вдруг ему ста-
ло страшно: откуда взялся автомобиль Гарса здесь? Неужели
этот гад догадался? И где сам Гарс? Рой взглянул на розы у
входа и похолодел: все кусты были измяты, как будто бы на
них долго отплясывали канкан, и даже издали было видно, что
отцовского чемоданчика в кустах нет. Теперь Рою было уже
все безразлично. В полицейском участке его обыскали, вынули
из кармана водительское удостоверение и, затолкав в небольшую
комнату с зарешеченным окном, заперли на ключ.	-

Время шло мучительно медленно. Наконец, дверь открылась.

— Пошли на допрос,— сказал вошедший полицейский.

Роя ввели в кабинет. За столом сидел рыжий лейтенант, как
две капли воды, похожий на того питекантропа, который уда-
рил Роя палицей. «Надо же, какое потрясающее сходство,— уди-
вился Рой.— Это через столько тысячелетий! Наверно, это по-
томок того типа. Интересно, а знает ли он, что его предок был
людоедом и сожрал симпатичную женщину?» Потомок, вероятно,
этого не знал, потому что он посмотрел на Роя без малейшего
намека па угрызения совести и спросил:

— Что ты передал этому бандиту Гарсу в чемоданчике?

— Не знаю. Это чемоданчик отца. Из клиники. Я проигрался,
и Гарс потребовал.

Значит, ты не знал, что там наркотики? А зачем ты поехал
к Хайлзу?

— Чтоб получить обратно чемоданчик.

— Так ты знал, что Гарс тоже приедет туда?

— Нет. Я при помощи машины времени вернулся в прошлое,
выкрал чемоданчик и спрятал его в кустах у дома. Но Гарс,
наверно, догадался и нашел. Я видел, там все кусты помяты.

— Врешь. Чемоданчик был в машине у Гарса. А кусты помял,
действительно, он, когда четверо моих парней с трудом скрути-
ли его. А что это за чушь ты мелешь насчет машины прошлого?

— Это не чушь. Это доктор Хайлз изобрел.

— Этого твоего доктора лет десять назад лишили врачебного
диплома за торговлю наркотиками. Сейчас он снова взялся за
старое, за то и арестован. И единственное, что ему удалось
изобрести, так это полностью подчинить себе Гарса и сделать
его своим подручным. Он колет Гарсу какую-то смесь наркоти-
ков, по не говорит, какую именно. В результате Гарс от него
зависит. А насчет машины Хайлза сейчас проверим: сержант,
Хайлза ко мне!
Появившийся в дверях сержант втолкнул Хайлза и сказал:

— Сэр, майор связался с Гаррисоном по телефону, узнал, что
он вернется через два дня. Решено, что его сынка можно -пока
отпустить — все ампулы с наркотиками целы, а больше за пар-
нем ничего пи числится

— Ладно. Слушайте, Хайлз, что это у вас там за машина
времени? 4

— Ну, что вы, лейтенант , Идея машины времени уже так за-
таскана, что даже в фантастических рассказиках ее воспринима-
ют как бред.

— В таком случае что же вы демонстрировали этому парню?

— Свое открытие,— самодовольно ответил Хайлз.— Вы, конеч-
но, не знаете, что первая научная работа известного американ-
ского физика Роберта Вуда связана не с физикой, а с медици-
ной. Осенью 1888 года он, тогда еще студент второго курса
Гарвардского университета, поставил на себе опыт по изучению
галлюцинаций, вызванных приемом гашиша. Его отчет об опы-
те был опубликован в газете, а годом позже вошел в книгу
профессора Джемса «Психология». Меня в описании поразило
то, что на определенной стадии отравления он видел и чувство-
вал именно то, что хотел, то есть его ощущениями управляла
его мысль. Так, например, ему захотелось превратиться в ли-
сицу — и он почувствовал себя лисицей.

— Так вот, я назвал это управляемой галлюцинацией и после
многих попыток подобрал комбинацию наркотиков, которая в
сочетании с небольшой дозой «веселящего газа» — закиси азо-
та— давала весьма стабильный эффект такого управления па
все время действия наркотиков.

— Далее все просто. Клиент, приходя ко мне, уже заранее
был настроен на то, что именно он хочет увидеть. На клиента
одевался непрозрачный звукоизолирующий колпак, для того
чтобы на работу воображения во время сеанса не влияли внеш-
ние зрительные и слуховые ощущения. Потом под колпак пода-
валась смесь кислорода и закиси азота, и клиент уже не чув-
ствовал. как я вводил ему подкожно свои составы. Во избежа-
ние неправдоподобия в галлюцинациях я предварительно огра-
ничивал работу воображения клиента только путешествием в
прошлое с запретом изменения настоящего и встреч в прошлом
с самим собой. Под конец сеанса вызванные галлюцинации, как
правило, приобретали угнетающий характер, клиенту казалось,
что ему угрожает опасность, а затем наступало быстрое про-
буждение, которое я ускорял подачей под колпак кислорода.
Клиента же я предупреждал, что в минуту опасности машина
автоматически вернет его в настоящее.

— Значит, чы причиняли вред здоровью людей? — угрожаю-
ще спросил лейтенант.

Ничуть. Одноразовая и притом малая доза наркотика бы-
ла практически безвредна. Непредвиденный случай был только
с этим парнем. Его приходу7 ко мне предшествовало, вероятно,
сильное нервное потрясение, и поэтому на финальной стадии се-
анса у него начался сердечный приступ. Я в это время вышел
навстречу вам и был занят беседой с сержантом, одевавшим
на меня наручники, но моя дочь, к счастью, заметила, что с кли-
ентом что-то неладно, вытащила его из кресла, уложила на ди-
ван и ввела ему в плечо хорошую дозу камфоры, чем и сняла
сердечный приступ. По без подачи кислорода пробуждение про-
текало медленнее. Вероятно, в образы уходящей галлюцинации
стали преображаться и те предметы, которые он видел и слышал
рядом...

Лейтенант вдруг расхохотался и, перестав слушать Хайлза,
повернулся к Рою.

— Интересно, а каким тебе представился я, когда ты бросил-
ся га меня с кулаками и я вынужден был треснуть тебя рези-
новой дубинкой по голове?

— К сожалению, не помню,— вежливо соврал Рой.

— А вам не кажется, милейший,— обратился лейтенант к
Хайлзу,— что к торговле наркотиками плюсуется еще и статья
о мошенничестве?

— Ничуть не кажется,— ответил Хайлз.— В противном слу-
чае вам придется привлечь за мошенничество одновременно со
мной и священников. К ним, как и ко мне, приходят люди, ко-
торые им верят. Они, как и я, берут деньги. Но мои клиенты,
по крайней мере, не только принимают на веру7, но и видят то,
за что платят. В отличие от священников, я им действительно
даю то, за чем они пришли.

— Пожалуй, тебе вредно слушать его рассуждения,— ска-
зал лейтенант Рою.— Майор решил тебя отпустить — иди.
И впредь не путешествуй в прошлое. Но и не забывай о про-
шлом, чтобы не иметь неприятностей в будущем

объявлений

ЗНАЧИТЕЛЬНО

УСКОРИТ

строительные

погру

РАБОТНИКИ

ДОМОСТРОИТЕЛЬНЫХ

КОМБИНАТОВ!

изделия из сборного же-

лезобетона,

если откажетесь от монтажных петель и примени

Вы сэкономите металл, изготовляя

те при монтаже клещевой захват для строительных блоков
(а. с. № 573434).

г. Кривой Рог, Б. ф. ОСОКИН.

В ЛЮБОЙ МАСТЕРСКОЙ
быстро изготовите уст-
ройство для подбора
плодов и корнеплодов с
земли. Успешно приме-
нялось при подборке яб-
лок-падалки (а. с.
№ 305844).

Ростовская обл.,
Мартыновскийр-н,
П. Н. ВЕЛИЧКИН.

зочно-разгрузочные ра-
боты самоотцепляющию
ся крюк (а. с. № 70041 У].
Особенно эффективен
при работе в местах, где
присутствие стропальщи-
ка не допустимо по усло-
виям техники безопас-
ности.

г. Ивано-Фран-
ковск, В. И. ДЗЫБИК.
ВСЕГО МИРА

КОСИЛКА ДЛЯ КОСОГОРОВ

Несмотря не прогресс сельско-
хозяйственной техники, коса
не сдана в музей — слишком
много оврагов и крутых скло-
нов, где не пройти современ-
ным косилкам. Но инженерная
мысль работает и над этой
проблемой. Специальную сено-
косную машину,- которая мо-
жет работать на крутых отко-
сах, создала ганноверская фир-
ма К—К Независимо от на-
клона nd ерхности сиденье ма-
шиниста остается горизонталь-
ным. Безопасность обеспечива-
ется очень низким центром тя-
жести и широкой расстановкой
колес, причем каждое колесо
имеет свой привод и тормоз.
Это позволяет косилке совер-
шать весьма сложные маневры.
Если требуется за один рабо-
чий цикл и косить, и сгребать
траву, косилку снабжают спе-
циальным подборщиком. Все
рабочие органы сменяются
быстро и легко — освобожде-
нием всего одного болтового
соединения.

РАЗГОВАРИВАТЬ
С МАГНИТОФОНОМ?

По мнению японских специа-
листов, управляемая голосом
радиотехника появится в быту
уже в недалеком будущем.
Фирма «Тосиба» работает над
созданием магнитофона, радио-
приемника и проигрывателя,
которые смогут различать 19
словесных команд. Подчинять-
ся они будут только хозяину,
так как будут настроены на его
голос. В случае подачи неяс-
ной команды система переста-
нет работать и на специальном
экране высветится знак вопро-
са.

ЛАЗЕР ПРОБИВАЕТ АЛМАЗЫ

В ГДР запатентован метод про-
бивки лазерным лучом отвер-
стий в алмазах для использо-
вания их в приборостроении и
электронике. До сих пор эту
операцию выполняли вибриру-
ющей с большой частотой
стальной иглой, которая быст-
ро выходила из строя. Процесс
идет быстрее, качество отвер-
стий выше

ПЕРЕРАБОТКА УПАКОВКИ

Бумажно-алюминиевая фоль-
га— отличный упаковочный
материал. Но до последнего

времени не было метода его
вторичной переработки. Специ-
алисты Краковской металлурги-
ческой академии предложили
такой способ. Отходы прессу-
ют, режут на куски и затем об-
рабатывают специальным раст-
ворителем. В результате бума-
га растворяется, а металл осе-
дает на дно Из 100 килограм-
мов отходов фольги получают
46 килограммов чистого алю-
миния

НЕ ЦЕЛОВАТЬСЯ ЗА РУЛЕМ!

По статистическим данным, зна-
чительная часть автомобильных
происшествий в США есть
следствие того, что водителей
отвлекают пассажиры. Особен-
но женского пола. Нью-йорк-
ский .инженер Д. Джилберт
сконструировал устройство,
автоматически выключающее
двигатель, когда пассажир
прикасается к водителю. Спе-
циалисты тем не менее весьма
скептически относятся к пер-
спективе использования этого
изобретения. Оно значительно
удорожит автомобиль, да и за-
хотят ли сами водители его
использовать?

МЕТАЛЛИЧЕСКАЯ ПУДРА
ЭКОНОМИТ БЕНЗИН

Специалисты из НАСА создали
металлическую пудру, которая
уменьшает расход бензина ав-
томобилями. Она вводится в
систему смазки двигателя. Ме-
таллические частицы ^тотно
пристают к деталям двигателя,
особенно к таким, которые не-
плотно сопрягаются друг с дру-
гом вследствие износа. Проис-
ходит как бы восстановление
изношенных частей, в резуль-
тате чего расход бензина оста-
ется постоянным даже после
пробега 100 000 километров.
К сожалению, эта информация
оставляет открытыми много
вопросов, но, по-видимому, ис-
черпывающая ясность не вхо-
дила в намерения авторов со-
общения.

ДОРОГУ ОБНОВЛЯЕТ ПЛАМЯ

Дороги, взлетные полосы при
интенсивном движении быстро
загрязняются маслами, ре-
зиной, краской от старой
разметки, делаются скольз-
кими. Приходится периоди-
чески обновлять покрытия.
Оказывается, лучше всего их
обжигать. Установка — попро-
сту набор горелок на легком
шасси, питаемых смесью про-
пана с воздухом. Сжигаются
все отложения. Восстановлен-
ное покрытие имеет, по мне-
нию английских специалистов,
разработавших этот способ,
прочность и коэффициент тре-
ния те же, что и новое. Про-

изводительность установки 300
квадратных метров в час.

БЕГСТВО ИЗ ГЛУБИНЫ

Подводная лодка, терпящая
бедствие на глубине в несколь-
ко сотен метров, способна бы-
стро всплыть на поверхность
благодаря новой спасательной
системе, разработанной в
ФРГ. Ь аварийной ситуации
приводятся в действие газоге-
нераторы с жидким гидразином
(ракетное топливо), интенсивно
разлагающимся на азот, водо-
род и аммиак. За десять се-
кунд продуваются заполненные
водой камеры погружения
подлодки. Обыкновенно для
всплытия используется сжатый
воздух, но на это уходят мину-
ты Новой системе воздух не
нужен, она занимает мало ме-
ста, безопасна в обращении

УСОВЕРШЕНСТВОВАНИЕ
ДЛЯ МАШИНИСТОК

Итальянская фирма «НСЧ»
предложила новое приспособ-
ление для пишущих машинок:
держатель рукописи, позволя-
ющий машинистке не повора-
чиваться и не наклоняться к
перепечатываемому тексту.
Линза увеличивает буквы, а
красная световая линия под-
черкивает перепечатываемую
строку, что помогает избежать
ошибок. С помощью ножной
педали машинистка может под-
нимать и опускать рукопись до
желаемой строки.

ПЕРСОНАЛЬНЫЙ
ДИРИЖАБЛЬ

Два английских энтузиаста
сконструировали дирижабль
для индивидуальных полетов.
По примеру братьев Мон-
гольфье в дирижабле исполь-
зуется подъемная сила нагре-
того воздуха. Объем оболоч-
ки — 32 тысячи кубометров.
Двигатель вращает авиацион-
ный пропеллер толкающего
типа, и в безветрие дирижабль
летит со скоростью 40 км/ч.
Расходы на изготовление и
эксплуатацию такого дирижаб-
ля оказались невелики. Вокруг
света лететь на своем детище
умельцы еще не решились, но
в рекламных полетах участву-
ют охотно.

ОБНАРУЖИВАЮТ ТРЕЩИНУ
«ПРОМОКАШКОЙ»

Микротрещины на глазок не
обнаружишь. Однако приборы
западногерманской фирмы
«Тиде» позволяют обойтись без
микроскопа. Если деталь сталь-
ная, ее смазывают эмульсией с
магнитным порошком и уста-
навливают на детали магниты.
Порошок тут же выстраивается
вдоль магнитных линий, а так

как те обтекают трещину свер-
ху, то и порошок скапливается
над трещиной в виде горбика.
Порошок флюоресцирует, по-
этому, если поместить деталь
под ультрафиолетовую лампу,
скопления засветятся и ясно
покажут спрятавшиеся трещи-
ны. Если материал не магнит-
ный (цветные металлы, пласт-
массы), фирма предлагает ка-
пиллярный метод. Поверхность
детали опыляют цветной жид-
костью, которая забирается и
в трещины. Затем деталь очи-
щают и снова опыляют уже
другой жидкостью, выполняю-
щей роль промокашки. Она
вытягивает цветную жидкость
из трещин, и та, поднявшись по
ним, как по капиллярам, на по-
верхность, проявляет на ней
их цветное изображение. Та-
ким образом удается визуаль-
но определять трещины шири-
ной менее микрометра.

^ДТЕНТЪ'

ВСЕГО МИРА


Ж J
^FTOtA°

философизмы

Когда в голосе металл, нервную систему
можно сдавать в утиль.

Уволил по собственному желанию.

Всю жизнь переходил от слов к делу.

Вл ЛЕБЕДЕВ

г Горький

ослышки

Показательный творческий процесс.
М СТОЛИН
г. Киев

изобридеи

Ньютоны! Пять человек — на яблоки!

Материя не исчезает. Но докажи-ка это
материально-ответственным лицам!

Ю. БАЗЫЛЕВ

г Запорожье

философизмы

Есть под прилавком многое, Горацио,
что и не снилось нашим мудрецам...

Чем хуже нравы, тем лучше нравоучения.

Вал. ВОРОНЦОВ

г Тольятти

Очки стали втирать с тех лор,
как появились близорукие.

В ФИЛЬЧЕНКО

Т. ЮНАК, г. Киев

В. КАЗАНЕВСКИИ. г. Киев

г. Ульяновск
Цена 40 коп.

Индекс 70392

СОВРЕМЕННЫЕ
ТЕХНОЛОГИИ ПОДЧАС
ТРЕБУЮТ

КОСМИЧЕСКОЙ
ОДЕЖДЫ.

ЕЕ ИЗОБРЕТАЮТ
СПЕЦИАЛИСТЫ ВНИИ
ОХРАНЫ ТРУДА.

4- 300° С. Хладагент —

на

Фото Ю. ЕГОРОВА

ПРОФИЗДАТ

ПОЛНАЯ НЕЗАВИСИМОСТЬ

По заказу Чимкентского
п/о «Фосфор» и Елинского
стекольного завода созданы
скафандры, рассчитанные
на температуру до 4-200° С.
И автономный, и шланговый
варианты позволяют работать
в адских условиях целую смену!
Для ремонта теплообменников
АЭС, в частности.
Ленинградской, сделан
скафандр, рассчитанный

жидкий воздух, но и такая
защита позволяет работать
только в течение получаса.
Сконструирован скафандр
и для сверхнизких температур
до —170 °C
и любой загазованности.

На снимке также представлены
костюмы сварщиков,
работающих
в экстремальных условиях,
и облегченные —
для работы в сильно
запыленных цехах и шахтах.

Изобретатель и рационализатор, 1982, № 1,
