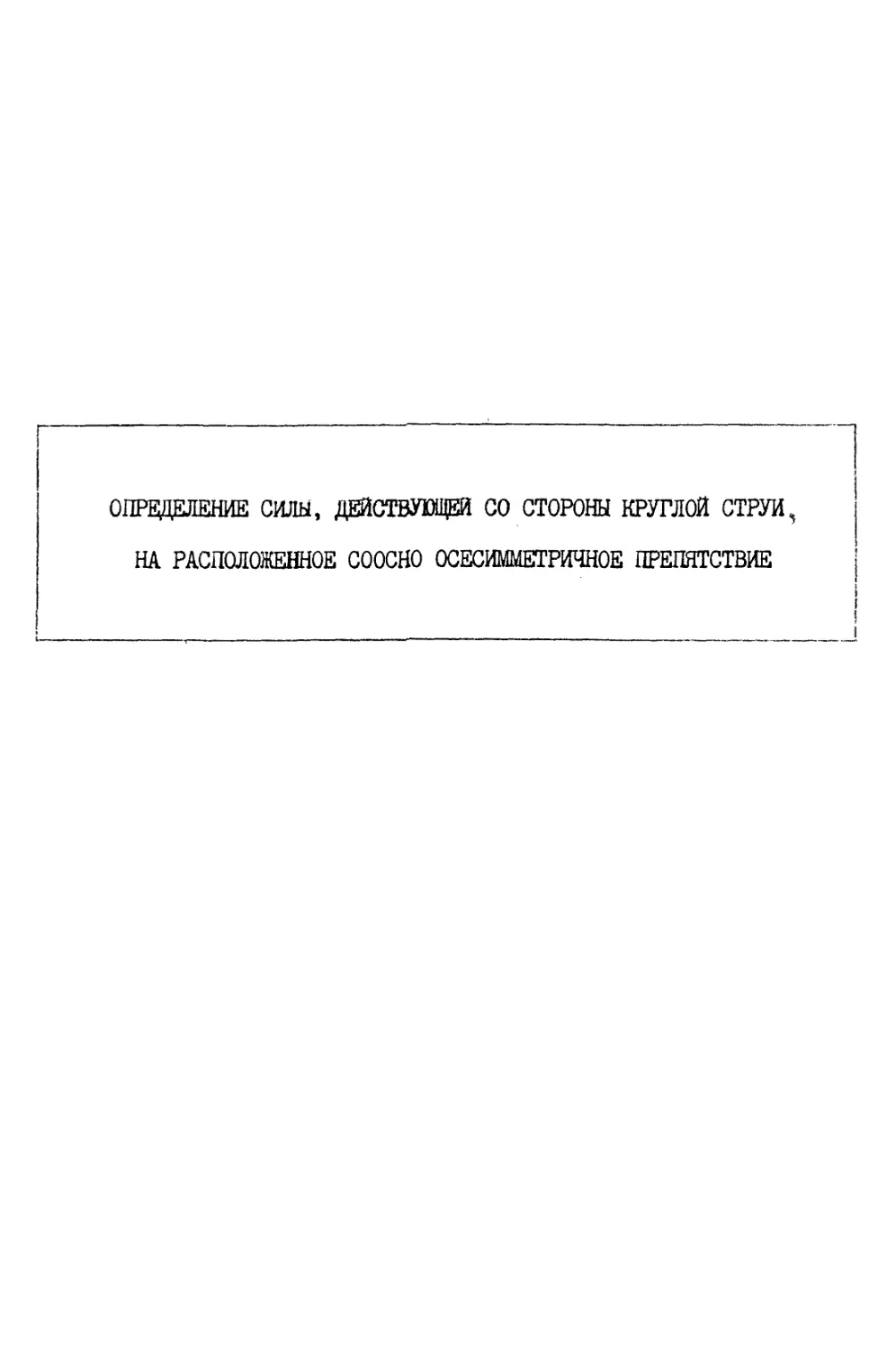

ОПРЕДЕЛЕНИЕ СИЛЫ, ДЕЙСТВУЮЩЕЙ СО СТОРОНЫ КРУГЛОЙ СТРУИ,
НА РАСПОЛОЖЕННОЕ СООСНО ОСЕСИММЕТРИЧНОЕ ПРЕПЯТСТВИЕ
ОПРЕДЕЛЕНИЕ СИЛЫ, ДЕЙСТВУЮЩЕЙ СО СТОРОНЫ КРУГЛОЙ СТРУИ НА
РАСПОЛОЖЕННОЕ СООСНО ОСЕСИММЕТРИЧНОЕ ПРЕПЯТСТВИЕ.
Цель задачи: исследовать экспериментально зависимость силы,
действующей со стороны струи на обтекаемое ею препятствие от пара-
метров струи и препятствия. Вывести теоретическую формулу для этой
силы, используя интегральные законы сохранения массы и изменения
количества движения, сравнить результаты теоретического расчета в
рамках идеальной жидкости с результатами эксперимента.
I. ОПИСАНИЕ ЯВЛЕНИЯ.
Вытекающая из насадка с постоянной скоростью вертикально вверх
круглая струя несжимаемой жидкости, см.рис.I, натекает на расположена
ное соосно с ней осесимметричное препятствие, например конус с полу-
углом раствора об и длиной образующей . Взаимодействие струи с
конусом имеет место на боковой его поверхности вплоть до кромки осно-
вания, где происходит отрыв жидкости от конуса. При установившемся
движении жидкости сила, действующая со стороны струи на конус, обус-
ловлена изменением количества движения в струе в направлении исходно-
го движения жидкости, связанным с преодолением инерции частиц жид-
кости в струе при отклонении их конусом в стороны и необратимыми поте-
рями из-за наличия вязких напряжений в жидкости при обтекании конуса.
П. ВЫВОД ФОРМУЛЫ ДЛЯ СИЛЫ, ДЕЙСТВУЮЩЕЙ СО СТОРОНЫ СТРУИ
НА КОНУС, С ПОМОЩЬЮ ПРИМЕНЕНИЯ ИНТЕГРАЛЬНЫХ СООТНОШЕНИЙ, ВЫРАЖАЮ-
ЩИХ СОБОЙ ЗАКОНЫ СОХРАНЕНИЯ МАССЫ И ИЗМЕНЕНИЯ КОЛИЧЕСТВА ДВЖЕНИЯ
("МЕТОДОМ КОНТРОЛЬНЫХ ПОВЕРХНОСТЕЙ”).
Чтобы в точной постановке найти теоретически силу, действующую
на конус, можно было, бы поступить следующим образом: написать полную
систему дифференциальных уравнений, описывающих движение вязкой
жидкости во всей области, занятой струей, написать соответствующие
краевые условия и решить полученную математическую задачу, найдя
таким образом распределение скоростей и напряжений во всех точках
жидкости, в том числе, на поверхности конуса. Напряжения (поверхност-
ные силы), действующие на конус, равны по величине и обратны по знаку
напряжениям, действующим в жидкости вдоль поверхности конуса, т.е.
известны из решения полной задачи. Проинтегрировав затем напряже-
ния на поверхности конуса по всей поверхности конуса, получим иско-
мую величину полной силы. Однако такой путь является очень слож-
ным.
В тех случаях, когда не требуется знать детально движение во
всей области, занятой жидкостью, когда интерес представляют лишь
интегральные характеристики (в данном случае - полная сила, дейст-
вующая на конус, а не детальное распределение давления по поверх-
ности конуса) для установившихся движений ответ можно получить
существенно проще и быстрее, применяя законы сохранения массы и
изменения количества движения (а в нужных случаях - также момента
количества движения и энергии) в интегральной форме следующим обра-
зом.
_Метод_крнтрюльныХ-Поверхност ей._
Выберем в области, занятой жидкостью, некоторый неподвижный
объем V , ограниченный замкнутой контрольной поверхностью Z.
Напишем интегральные, соотношения для индивидуального подвижного
объема жидкости
который в данный момент времени находит-
ся в контрольном объеме V,
м
плотность внешних массовых сил
нения на площадке с нормалью
- закон сохранения массы
- уравнение количества движения
Здесь
- вектор напря
Так как, согласно известной формуле дифференцирования интегра-
законы сохранения массы и изменения количества движения могут
быть переписаны в форме
I и
Если плотность внешних массовых сил - известная функция
координат, то объемный интеграл может быть вычислен (например, в
случае силы тяжести он равен ) * Характеристики движения
входят в эти уравнения только в виде интегралов от их значений на
контрольной поверхности. Если контрольная поверхность выбрана так,
что на части ее скорости и напряжения известны (точно или прибли-
женно) , то из соотношений (I), (2) можно найти интегральные харак-
теристики на остальной части контрольной поверхности.
В задаче о струе, обтекающей конус, для определения силы,
действующей на конус, удобно выбрать контрольную поверхность так,
как указано пунктиром на рис.1.
Рис. I
Поверхность ZL состоит из
2?о- поперечного сечения струи вдали от конуса, равного So
- кольцевого поперечного сечения струи на кромке основания
конуса, нормального к поверхности конуса;
2С - свободной поверхности струи между сечениями 2О 'и Zj
2 - смоченной поверхности конуса
/С
Напишем соотношения (I), (2) для такой контрольной поверхности,
сделав следующие упрощающие предположения: г
I. Рассматривая препятствия не очень протяженные по сравнению
с диаметром струи, но сильно изменяющие направление движения частиц
в струе, можно по сравнению с инерционными силами не учитывать силы,
связанные с трением, т.е. жидкость считать идеальной.
Тогда ph- , где р -давление.
2. Считая скорость в струе достаточно большой, а протяженность
тела по вертикали относительно незначительной, можно пренебречь
изменением скорости, связанным в наличием поля сил тяжести, т.е.
считать жидкость невесомой, сл, У = 0.
При сделанных предположениях отношение (2) будет иметь вид:
Удобно переписать это соотношение, добавив к правой части тождест-
венно равный нулю для любой замкнутой поверхности и любого постоян-
ного ро интеграл J pon.d_6" ; нам удобно взять в качестве
ро давление в окружающей струю среде (атмосферное давление).
Имеем .
Рассмотрим интеграл
. Он представляет собой
силу, действующую на жидкость $о стороны рассматриваемой части
конуса. Поэтому на конус, обтекаемый струей, действует сила
( ГЪ во всех формулах - единичный вектор нормали к 2,
внешний по отношению к объему, занятому жидкостью). При отсутствии
струи на действует атмосферное давление ро , поэтому инте-
ресующая нас сила, связанная с динамическим воздействием струи,
равна — г ~
Ч
Из симметрии задачи ясно, что сила направлена вдоль оси конуса,
которую дальше обозначим через ось ЭС
Таким образом соотношение (2) в проекции на ось ЭС может быть
записано в виде
Теперь надо использовать граничные условия. На свободный поверхнос-
ти струи, т.е. на :
(кинематическое условие, граница струи неподвижна),
р=ро - (динамическое условие)
На поверхности конуса, *.
/7^ =0( условие непроницаемости).
Примем, кроме того, что в достаточно удаленных от вершины конуса
сечениях 2О и величины скорости и давления постоянны по
сечению.
Эти предположения тем точнее выполняются для конуса с заданным
углом , чем меныиЕ отношение диаметра натекающей струи oLQ
к длине образующей конуса С , ибо в этом случае по мере удаления
вдоль конуса от носика его давление в поперечных сечениях струи
скорее выравнивается и стремится стать равным атмосферному, после
чего струя не оказывает дополнительного динамического воздействия
на поверхность конуса. Имеем:
IWO , р-ро. 1 = £
17- } р=ро ? $г~ ~ taScL нсь2^
Таким образом, typh О только на 2О и ZLi , а р^Ро
только на ; поэтому из (I) и (2; ) получаем
- площадь сечения2^ . (Уравнение (I)
дает постоянство расхода вдоль струи
при установившемся движении)
Дополнительная связь между Vo И Й
получается с помощью
интеграла Бернулли: при установившемся движении несжимаемой жидкости
в отсутстви/1*массовых
VpJL
г. ?
сил вдоль линий тока сохраняется величина
-I---constвдоль линии тока
2 _Р
Рассмотрим линию тока,
свободной поверхности струи
кой линии тока 17—
а формула (л) для силы
идущую по поверхности струи. Вдоль
р-ро — zonit , поэтому на та-
. Отсюда следует, что Vo— 1%
принимает вид:
P=poSopt°^ С4)
Замечание:
poj
При выводе формулы (4) фактически не испольвалось, что обтекае-
мое тало есть конус. Использовалась лишь осевая симметрия и то,
что существует сечение Z, где скорость и давление выравнива-
ются по сечению, а угол скорости по отношению к скорости набегающей
струи равен оС . Поэтому формула (4) годится не только для
отрывного обтекания, где - угол схода струй с поверхности
тела, но и для безотрывного симметричного обтекания любых бесконеч-
ных или ограниченных осесимметричных тел, например^ изображенных
на рис.З. В частности, из этой формулы следует парадокс Даламбера,
который применительно к рассматриваемому случаю может быть сформули-
рован следующим образом: при безотрывном установившемся обтекании
конечного осесимметричного тела струей идеальной жидкости сила,
действующая на тело со стороны струи, равна 0.
Ш. ВЫВОД ФОРМУЛЫ ДЛЯ СИЛЫ J С ПОМОЩЬЮ ТЕОРИИ РАЗМЕРНОСТЕЙ.
Представляет интерес выяснить, что дает теория размерности
для этой задачи.
При сделанных предположениях параметрами, определяющими вели-
чину искомой силы являются; скорость и площадь сечения
набегающей струи и /5О вдали от конуса (на бесконечнос-
ти) , плотность жидкости j9 , угол об , задающий раствор
конуса, и длина его образующей С , т.е.
Параметры 1УО 7 J>o , J0 имеют в классе систем единиц измерения
-[LtlT} независимые размерности, cL - безразмерная.На основа-
нии К -теоремы
Таким образом.
зависит от
можно найти либо из
теория размерности позволяет определить, как
р и . Зависимость 5$
у
экспериментов с разными конусами, либо с °
помощью более фундаментальной теории.
Изложенная выше теория, основанная на
ных соотношений, дала для функции
использовании интеграль-
выражение
Отсутствие
зависимости от аргумента
связано со сделанным
при выводе
предположением о выравнивании давлении и скоростей в
нормальном сечении кольцевой струи, проходящем через кромку основа-
ния конуса независимо от того, чему равно значение £ •
Как уже отмечалось, это предположение является естественным при
. При конечных и малых значениях этого отношения
/X (Ofr г ) е
зависимость функции J от параметра -j-—. может
быть существенной. ° X
1У. СХЕМА УСТАНОВКИ И ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ.
На специальной державке (см.схему установки) могут устанавли-
ваться тела различной формы. Снизу на установленное препятствие
направляется круглая струя воды, диаметр которой может изме-
няться с помощью навинчивания на подающую воду трубу насадков с
разными выходными сечениями. Скорость струи может меняться с по-
мощью крана. Схема установки показана на рис.2.
к прибору
Рие. 2 .
- II -
Державка связана с закрепленной жестко с одного конца пластинкой,
на которую наклеены тензодатчики. Шток с обтекаемым телом предва-
рительно уравновешивается с помощью разновесов. Тензоэлемент вос-
принимает лишь силу, связанную с динамическим воздействием струи.
В задаче требуется измерить силу, действующую на препятствия раз-
личной формы (с различными углами с4 ) со стороны струй различно-
го диаметра и различной начальной скорости. В процессе эксперимен-
та скорость струи определяется с помощью измерения расхода по фор-
муле О.
где Q - объем воды, вытекающей за время л~С ,
- начальная площадь сечения струи (которая считается сов-
падающей с площадью выходного сечения насадка). Сила,
действующая на препятствие, измеряется при помощи тензодатчика,
который предварительно тарируется. Показания тензодатчика фиксиру-
ются на измерительном приборе (вольтметре). Измерение и результа-
ты заносятся в следующую.таблицу:
н е (си) я (см2) Q (си3) at (сек) Ср tJ ЭКСП-, «ЭКСП,. <р <5. «'ЭКСП. ^leap. у G) /о */эксп.
-
Кроме того, требуется представить графики зависимости величины
5^ /
а „ от угла оС для различных препятствий и струй с разными
J
диаметрами при различных скоростях. При этом теоретический график
рисуется сплошной линией, а экспериментальные точки наносятся
на этот график. Для обозначения экспериментальных точек, соот-
ветствующих разным сериям измерений (в серии об и <5О фик-
сированы, Uo - меняется), следует применять различные обо-
значения ( <Э , △ , X , И и т.п.).
ВОПРОСЫ К ЗАЧЕТУ.
I. Формулировка законов сохранения массы и изменения ко-
личества движения для конечного индивидуального объема сплош-
ной среды расположенного внутри конечного неподвижного прост-
ранственного объема (ограниченного "контрольной поверхностью").
2. Применение метода контрольных поверхностей к выводу
формулы для силы, действующей со стороны струи на препятствие.
3. Вывод формулы для силы, действующей со стороны струи
на препятствие в виде конуса, с помощью теории размерности.
4. Интеграл Бернулли.
5. Экспериментальное определение силы, действующей со сто-
роны струи на обтекаемый ею конус.
ЛИТЕРАТУРА.
I. Л.И. СЕДОВ. Механика сплошной среды. Т. П гл. УШ § 7, 8.
2. Н.Е. КОЧИН, И.А. КИБЕЛЬ, Н.В. РОЗЕ. Теоретиеческая гидро-
механика. т. I гл. П § 13.
