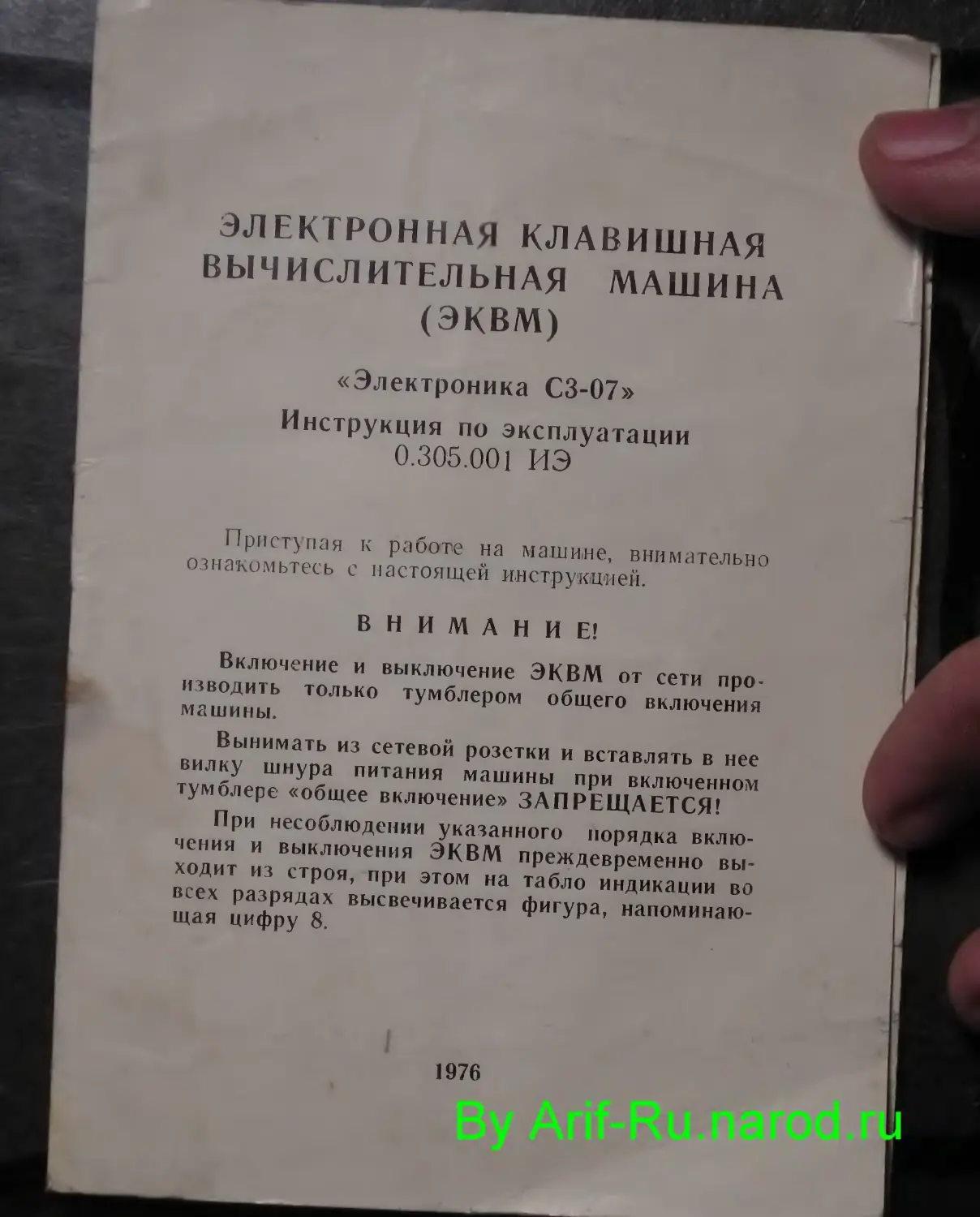

ЭЛЕКТРОННАЯ КЛАВИШНАЯ ВЫЧИСЛИТЕЛЬНАЯ МАШИНА (ЭКВМ) «Электроника СЗ-07» Инструкция по эксплуатации 0.305.001 ИЭ Приступая к работе на машине, внимательно ознакомьтесь с настоящей инструкцией. ВНИМАНИЕ! Включение и выключение ЭКВМ от сети производить только тумблером общего включения машины. Вынимать из сетевой розетки и вставлять в нее вилку шнура питания машины при включенном тумблере «общее включение» ЗАПРЕЩАЕТСЯ! При несоблюдении указанного порядка включения и выключения ЭКВМ преждевременно выходит из строя, при этом на табло индикации во всех разрядах высвечивается фигура, напоминающая цифру 8. 1976 1. ВВЕДЕНИЕ 1.1. Настоящая инструкция предназначена дня ознакомления потребителей с правилами экс плуатации электронной клавишной вычислитель* ной машины (ЭКВМ) «Электроника СЗ-07», предназначенной для работ в различных областях народного хозяйства. 1.2. Инструкция содержит следующие разделы: — общие указания, — указания мер безопасности, — подготовка к работе — порядок работы, — правила хранения, — транспортирование 2. ОБЩИЕ УКАЗАНИЯ 2.1. ЭКВМ должна эксплуатироваться при еле дующих условиях: ' а) температуре окружающего воздуха ог + 10 до + 35°с/ б) относительной влажности от 30 до 80%, в) атмосферном давлении 760±25 мм рт. ст., г) освещенности рабочего места, не превышающей 500 лк. 2 2. ЭКВМ при эксплуатации должна быть защищена от воздействия жидкостей, вредных примесей атмосферы и электромагнитных полей. 1 Тумблер^общее помазан 6 положении включено Табло UJH4P питания^ с оилкой Риска Хла&иалура I 3. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ 3.1. Запрещается снимать крышку у включенной в сеть ЭКВМ. 3.2. Нельзя тянуть за шнур при отключении машины от сети. 4. ПОДГОТОВКА К РАБОТЕ 4.1. Установить сетевой тумблер питания в положение «выкл» (выключение ЭКВМ производится нэжатием половины ручки тумблера, удаленной от красной риски на корпусе машины). 4.2. Вставить вилку шнура питания ЭКВМ в сетевую розетку. 4.3. Установить сетевой тумблер блока питания в положение «вкл.>- (Включение производится нажатием половины ручки тумблера у красной риски). При этом на табло индикации должна высветиться произвольная комбинация цифр. | G 11 О 4.4. Нажать клавиши При этом на всех цифровых индикаторах должна высвечиваться цифра «О» и запятая справа от первого справа «О». Клавиатура ЭКВМ работает от легкого, но четкого нажатия клавиши до упора. Резкие, неполные нажатия на клавиши могут приводить к сбою, т. е. к неправильному вводу числа или получению неверного результата. В этом случае необходимо провести повторные вычисления. 4.5. Проверить правильность работы ЭКВМ решением контрольных примеров в соответствии о табл. 1 по методике, изложенной в разделе 5. 5. ПОРЯДОК РАБОТЫ 5.1. Ввод чисел в ЭКВМ. 5.1.1. Ввод чисел в ЭКВМ производится последовательным нажатием клавиши «О», ...«9» в порядке следования цифр при чтении числа, при этом появление цифр на табло происходит справа налево. 3 Таблица L ~ —.. . . _ - ЪзуЛЬЛЮ/П • У 2 •.? З'тс •+ 193521$ + * 91648219 3. 321,25 - 816,7 Ч ' Г, 33 5. * У* ftV 625 3:1,2s |t- =|, 8769SHG |+ = 1+ =| 97698275 321,25 Н =h •,У |х -Ч 0,33 86 199000 |> у |Л ^$25 - ед 7 1935. 7 ~ Г£,7 _ 2/ 216 4437,95 44435334 • -495,45 с.46г 6590.4 5.1.2. При вводе дробного или смешанного числа вначале вводится целая часть, затем нажимается клавиша « , » и вводится дробная часть. 5.1.3. После нажатия клавиши операции ввод второго и последующего чисел производится аналогично первому. 5.1.4. При неправильном вводе первого числа следует нажать клавишу «С» и повторить ввод числа, при неправильном вводе второго или последующих чисел необходимо нажать клавишу «С», клавишу выполняемой операции и повторить ввод числа. 5.1.5. Следует помнить, что в ЭКВМ предусмотрена блокировка ввода, если уже введены восемь цифр или запятая находится в старшем разряде В этих случаях нажатие цифровых клавиш не вызывает никаких изменений в показаниях ЭКВМ. 5.2. Простые вычисления. 5.2.1. Простые вычисления: сложение, вычитание, умножение, деление двух чисел осуществляются следующим образом: — нажать клавишу «С», — набрать на клавиатуре первое число вьь полняемого примера, 4 — нажать одну или две клавиши операции з зависимости от знаков чисел и выполняемой операции, согласно табл. 2, • —* набрать второе число выполняемого примера, — нажать операционную клавишу в зависимости от выполняемой операции согласно табл. 2 и прочитать результат на табло индикации. Таблица 2 5.3. Смешанные вычисления. 5.3.1. Под смешанными вычислениями понимается проведение более, чем одного арифметического действия в пределах одной задачи, где результат предыдущей операции является одним из двух чисел, участвующих в следующей операции. 5 3.2. Примеры проведения смешанных вы* числений приводятся в табл. 3. Таблица .1 Ж». Прммеч шие, Отсутствие запятой на индикации свил** -ельствует о переполнении разрядной сетки 3KJBM я дальнейшее выполнение вычислений невозможно^ При дальнейшем продолжении вычислений на индикации поразрядно высветятся все «О» и все <»>, Для выполнения вычислений необходимо произвести сброс путем нажатия клавиш в следующей последовательности: О I cj LCJ 6. ПРАВИЛА ХРАНЕНИЯ 6.1, ЭКВМ при хранении должна упаковывать^ ся в потребительскую тару предприятия-изготовителя. 6.2. ЭКВМ должна храниться при температура окружающего воздуха от +10 до +35°С, относительной влажности воздуха до 80% и отсутствии в воздухе агрессивных примесей (пароз кислот, щелочей и т. д.). 6.3. Распаковку ЭКВМ в зимнее время необходимо проводить только в отапливаемом поме щении, предварительно выдержав ящик не распакованным в этом помещении в течение 8 ч. 7. ТРАНСПОРТИРОВАНИЕ J Л. Транспортирование ЭКВЛЛ допускается юль чо в транспортной таре, обеспечивают,ей сохранность ЭКВМ. Транспортирование ЭКВМ в потребительской таре не допускается. 7.2. ЭКВМ может транспортироваться при: а) влажности от 30 до 80% и температуре ок-ружающеи среды от мин/с 50, до +5(FCf 6) условиях относительной влажности не бо* лее 95% при температуре +35сС.
