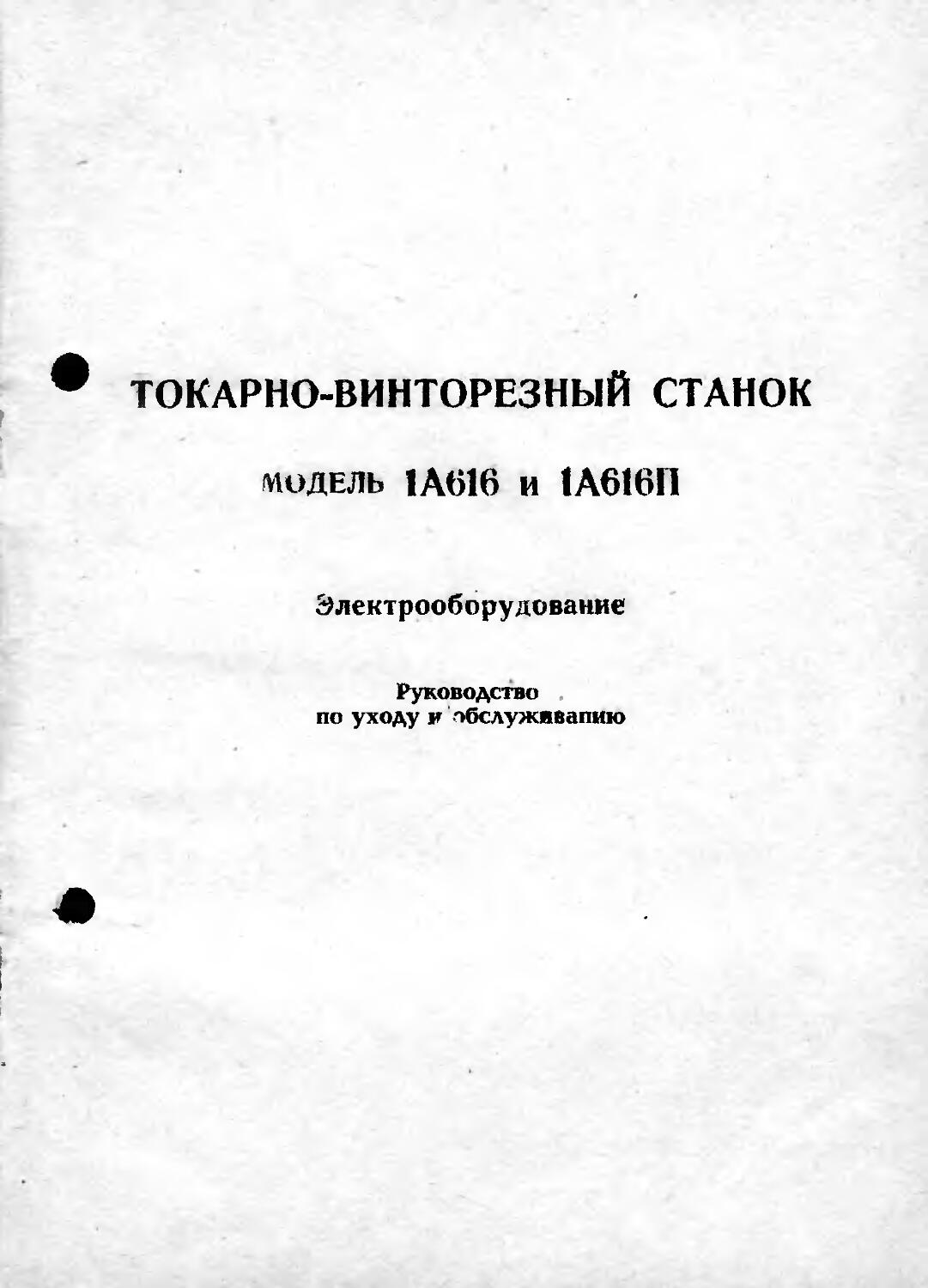

ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК
модель 1А616 и 1А616П
Электрооборудование
Руководство по уходу v обслуживанию
СОДЕ РЖАННЕ
Лист
1. Общие сведения ........... 3
П. Действие электросхемы ...................   3
Ш. Указания по уходу и обслуживанию ............ 4
1 У. Спецификация покупного электрооборудования ....... 6
У.	Электросхема принципиальная, чертеж № 16А80003СхП
У1.	Электросхема монтажная, чертеж 18А80004СхС
ОБЩИЕ СВЕДЕНИЯ
На станке установлены два трехфазных электродвигателя:
Электродвигатель ДГ привода главного движения типа А02-41—4 мощностью 4,0 квт, 1450 об/мин, 220/380 в;
Электронасос ДО для подачи охлаждающей жидкости к резцу - типа ПА 22 мощностью 0,12 квт, 2800 об/мин, 220/380 в.
Станки изготавли! аются с электрооборудованием, рассчитанным д/ работы при напряжении 880 в, как в силовых цепях, так и в цепях управления.
Лампа местного освещения питается напряжением 36 в от понижающего трансформатора Т.
Согласно условиям заказа станки могут быть изготовлены с рабочим напряжением 220 или 500 в.
ДЕЙСТВИЕ ЭЛЕКТРОСХЕМЫ
Перед пуском станка рукоятка вводного выключателя ВВ ставится в положение 'включено', рукоятка управления - в среднее положение.
Шпиндель пускают в код и останавливают включением и отключением электродвигателя ДГ, который управляется двумя магнитными пускателями КР-КП, переключателем ПУ и валиком с двумя рукоятками на три положения: верхнее - рабочий ход, среднее -стоп и нижнее - обратный ход.
Отключение электродвигателя ДГ сопровождается торможением - магнитный пускатель КТ включает в статорную обмотку электродвигателя постоянный ток от выпрямителя ВС.
В момент остановки электродвигателя реле контроля скорости вращения PC отключает магнитный пускатель КТ.
Для контроля степени загрузки электродвигателя ДГ в корпус передней бабки встроен указатель нагру. ,ки. Стрелка указателя не должна находиться длительное время правее зачерченной части шкалы.
УКАЗАНИЯ ПО УХОДУ И ОБСЛУЖИВАНИЮ
Ввод от электросети подводится к задней (правой) тумбе станка и присоединяется к зажимам А-В-С вводного клеммника. На крышке вводного клеммника имеется табличка, на которой указано рабочее напряжение станка.'
Для присоединения станка к сети защитного заземления на задней тумбе станка имеется специальный вйнт. Заземление станка обязательно.
В Н И М А Н И Е !
При осмотре или ремонте электроаппаратуры вводный выключатель ВВ должен быть обязательно выключен.
Перед пуском станка в работу необходимо удалить смазку с полюсов электромагнитов в магнитных пускателях и промежуточных реле.
Просушить электродвигатели, если сопротивление изоляции их обмоток, нагретых до 60°С, менее 0,5 мегома.
Контакты магнитных пускателей и реле специального ухода не требуют. После износа они подлежат замене. Срок износа контактов зависит от условий и режима работы станка.
4
В случае сильного обгорания контактов попутается их зачистка мелким надфилем.
Зачистка контактов наждачной бумагой не допускается.
Не реже одного раза в два лесяпа очищать электрооборудование от пыли, подтягивать крепежный винты, проверять состог::ие контактов.
После 4000 часов работ;j (но не реже одного раза в год)а при пыльной и влажной среде чере ,i 2000 часов (два раза в год) заменить смазку в шарикоподшипниках электродвигателей, для чего удэ- ' лить старую смазку, промыть подшипники керосин ,> >, затем бензином и заполнить свежей смазкой 2/3 св^ -бедного пространства внутри подшипника.
СПЕЦИФИКАЦИЯ ПОКУПНОГО ЭЛЕКТРООБОРУДОВАНИЯ
Обозна чение	Н аименование	Тип	К-во
ДГ	Электродвигатель 4,0 квт 1450 об/мин, 220/380 в	А02-41-4	1
до	Электронасос 0,12 квт 2800 об/мин, 220/380 в	ПА-22	1
вв	Пакетно-кулачковый выклю-чатель	ПКВ25-2-12-П	1
во		ПКВ10-1-12-П	Т~
в		ПКВ10-1-1-П	1
ПУ	Переключатель универсальный	УП5312-С45	1
Пр1	Предохранитель с плавкой вставкой на ток 35 а	ПРС-60-П	3
Пр2	Предохранитель с плавкой вставкой на ток 4 а	ПРС-6-П	3
ПрЗ	Предохранитель сплавкой вставкой на ток 20 а	ПРС-20-П	1
Пр4	Предохранитель с плавкой вставкой на ток 2 а	ПРС-6-П	1
Т	Трансформатор понижающий 50 ва, 380/36 в	ТБС2-005	1
вс	Выпрямитель селеновый, вы-прям. напр. 24 в, ном. ток 9 а	СВ 24-9	1
К Р-КП	Пускатель магнитный с катушкой на 38 0 в	ПМЕ-211	2
кт		ПМЕ-111	1
PH		ПМЕ-011	1
РТ	Реле промежуточное с катушкой на 380 в	МКУ-К-127	1
PC	Реле контроля скорости	РКС	1
л	Лампа освещения 36 в, 40 вт	М036-40	1
	Кронштейн местного освещения	К-1	1
У	Указатель нагрузки на ток 10а	Э421.1	1 1
	Зажимы наборные на ток до Юг	КБ	11
	Зажимы наборные на ток до 25а	КБ	1	9
ПРИМЕЧАНИЕ: Станки с рабочим напряжением 220 в поставляются с магнитными пускателями (КР-КП) типа ПА—311, предо.кранителями ПРС—60—П (Пр1) с плавкими вставками на ток 60а и реле РТ типа МКУ-К-126.
6
f
Тавлицо соединений на попели /
Нарзшровко цепи	Пб!и1Ц1ОЮЗЬ1е oSotHiretnu/t се&мивпых аппар^поЛ	Парно и емние проводов	Расцветка проводов

К!, ВТ, С!	ВВ-Пр!	nB-B.S"	черный
аю. вю.сю	пр!-прг	пв-1.0“
вго, вго.сво	пре-во
его	п?г-т		красный
Г	ПрЧ-Т
его	в-во
сее	в-т
X	Т		зеленый
I ЛоЗиционнЬХ обозначения аппаратов и норшровку клетчн нанести контрастной к <рану нипрозналеЗой красней.
г Концы проводов маркировать метками согласно схеме.
3 Концы гибких проводов лудить.
У. Станки С рабочим Напряжением gSOt поставляются с нонтсктфами КР. КП типа ПЯ’ЗМнспорЫг подсоединяются по схеме, приведенной в выноске.
S. Вместо выключателей серии ЛК В и предохранителей flPC-6-П допускается установка выключателей серии BnlBnSS , ВПЗ-Ю) и предохранителей nPi-H.
ЧТ
nnetff
C/0
B//
Bit
C/f
I
/лсвныи двигатель Tuna Jtot'W'h ‘•xS'n I'tSOof/nuH 2?DBS0t.
ТП5
черный . > &,
it
gy.^4?Z
Л/7 I
*
--7-
j4_ a/c
s/o
Таблица соединений на панели с
ncts-te. „„„ я лес-го-а


-L

№, L. .. У вн
p> |ЕРг+гтггг'*
I s-i S;


Схема подсогдинвния паенстнь/х пускателей КРиКГ £ станках с pcrSovyo нтрнз(синиег-1 3X6
ПарКиробка цепи	овомочени* соееинмных аппс^апс^	Парка и сечение nooSogol	Рсгуьетм проводов
рю. ею.сю	'р-нп-тм	пв-г^“	черный
рн,вн,сн	нй-кп-юн
ЯП.СК	КП-КТ	ПВ-)Л“
/	ПрЗ-КН!
г	нг-нм
3	КТ-ПрЗ
его	КТ-РН-Кн!		Косный
У	РН-КН1
S	КР-КН1
1	кр-кп
в	КР-КР’КГ
\ fO	КП-КН!
н	К.Р-КП
№	кр-кн<
13	кр-кп '
п	кп-кн!
15	РТ-КН1
№	РТ-КТ
М ; сн	МТ-РТ
Токаркрвинторезный станок Злектроерорурвйае
~Во$ГТ1 Iy/л?
r*stto\ 4Е7
/ВЛтВОООчСхС

£и_
Вг^ав.
V.^8.
кы.
Никытам
в	w-
СтомкареАсд
Чвквт^
Схегто соединений
/итроа
ВР^
Средневолжский	УПАКОВОЧНЫЙ ЛИСТ
станкозавод Токарно-винторезный станок иод. IA6I6 - 1А616П
ОГК__________________-	_______________________________
Заказ-наряд )е Транспортный fe Место fe
Длина 2136 Ширина 1225 Высота 1220 Брутто 2000 Нетто 1500
№№ ЙП	Наименование	Кол	Чертеж, JOCt или нориаль
	I. УСТАНОВЛЕНО НА СТАНКЕ:
I	Сменные шестерни Z =25, 60, 66	3	I6A33I40,141,115
2	Ремни клиновые Б 2000	5	ГОСТ 1284-57
	Рении клиновые Б 1400	3	ГОСТ 1284-5?
	П. УПАКОВАНО В ЯЩИКЕ:
I	Патрон 3-х кулачковый самоцентрирующий с ключом И 200	Г	ГОСТ 2675-63
2	Планшайба к 3-х кулачковому самоцентрирую-щему патрону f 200	I	I6A2I057
3	Патрон 3-х кулачковый самоцентрирующий	I*	ГОСТ 2675-63
4	Планшайба к' 3-х кулачковому самоцентрирую-щему патрону if 165	I*	16АП2ЮП
5	Поводковый патрон 0 250	I	I6A2I058
6	Центр упорный Морзе й 5	I	ГОСТ 2573-44
1 7	Центр упорный Морзе К? 4'	I	ГОСТ 2574-44
8	Ключи гаечные 2/х сторонние:
	12x14, 17x19, 22x24, 27x30	4	ГОСТ 2839-62
9	Ключ радиусный 100x110	I	ГОСТ 3106-54
10	Ключи с наружным шестигранником 5, 6, 8	3	ИГ5-45
И	Ключи торцовые 17x130, 22x360	2	ИГ5-446
12	Отвертка А200х1	I	ГОСТ 5423-54
13	Шприц	I	ГОСТ 5027-45
14	Ключ для дверок о электрооборудованием	I	Д73-72
15	Сменные шестерни Z =36, 55/57	2	I6A33I37, 139
Ь	Болт Ы10х40 к планшайба I6A2I057	3	ГОСТ 7808-62
	Бол£ М8х40 к планшайбе 16АП2ЮЦ	3*	ГОСТ П738-66
Ш. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
I I Руководство	I I
2 Акт приемки	I
• Поставляется только со ставкой под. 1А616П.
...ата	Ответственный С
• за упаковку f /
'-§Й9
—--•-——   —.....    г .... .
АКТ ПРИЕМКИ
ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК ПОВЫШЕННОЙ точности
модель 1А616П
Заводской №.
1. ИСПЫТАНИЕ СТАНКА НА СООТВЕТСТВИЕ НОРМАМ ТОЧНОСТИ ПО ГОСТ 19^9-43 „СТАНКИ ТОКАРНЫЕ ПОВЫШЕННОЙ ТОЧНОСТИ. НОРМЫ ТОЧНОСТИ"
Отклонение, ММ
N» проверки
Что проверяется
Эскиз
Измерительный инструмент
допускаемое
фактическое
Прямо/ шейность на правляющих станины для каретки в верти калькой плоскости
Мостик, уровень
0,015 Тооо (только в		и S’
сторону выпуклости)
Параллельность на правляющих станины для каретки (отсутствие извернутости направляющих)
Мостик, уровень
0,020
”1000
3
I № проверки	Что проверяется	Эскиз	У • Измерительный инструмент	Отклонение, мм
				допускаемое	1 фактическое 1
Прямолинейность направляющих станины для каретки в горизонтальной плоскости
Параллельность ниж-иих направляющих станины для каретки верхним направляющим
Параллельность направления перемещения задней бабки направлению движения каретки
	Оправка, индика-	0,007 на всей длине (только		>4
*	тор	в сторону вогнутости с центром кривизны впереди станка)
	Мостик, индикатор	0,01 на длине 500 мм (к заднему концу станины отклонение допускается только в сторону сближения направляющих)	о.	0*0
	Индикатор	а) 0,010 на длине 500 ««; в) 0,005 на длине . 500 мм	0 0	,005"
4
Отклонение, мм
Что проверяется
Эскиз
Измерительный инструмент
допускаемое
Радиальное биение центрирующей шейки шпинделя передней бабки
Индикатор

0,005
о.ос
Радиальное биение оси конического отверстия шпинделя передней бабки
Оправка, индикатор
а) 0,005 у конца ' l11'1 ' -шпинделя; .	_
в) 0,01 на рассто- О. VI V янии 200 мм от торца шпинделя
5
№ проверки	Что проверяется	1
8 9	Параллельность оси шпинделя передней бабки направлению движения каретки Осевое биение шпинделя передней бабки		•—
6
Эскиз
Измерительный инструмент
Отклонение, мм
Оправка, индикатор
а)
в)
0,010 на длине 200 мм Iсвободный конец оправки может отклоняться то ль ко вверх);
0,007 на длине 200 мм (своио \ный конец оправки может отклоняться только в сторону резца)
допускаемое
То же
0,005
I
проверки
Что проверяется
Эскиз
10 Перпендикулярность
I торцовой поверхности буртика шпинделя передней бабки к оси вращения шпинделя
। 11 Параллельность оси конического отверстия шпинделя задней бабки направлению движения каретки
	Отклонение, мм
Измерительный инструмент	допускаемое	1 фактическое |
Индикатор	0,005 на диаметре буртика	о.<	)0S
Оправка, а) и в) 0,010 на индика- длине 150 мм тор
Параллельность направления выдг.иже-ния шпинделя задней бабки направлению движения каретки
Индикатор
а) и в) 0,010 на длине 150 мм
7
проверки
Что проверяется
Эскиз
	Отклонение, мм
Измерительный		ф о g
инструмент	допускаемое	*	&

Параллельность перемещения шпинделя задней бабки направлению движения каретки
Расположение осей отверстий шпинделей передней и задней бабок (оси должны быть на одинаковой высоте над направляющими станины для каретки)
Оправка, индикатор
Оправка, индикатор
а) 0,020 на мак-« .93JC симальнои длине (при выдвижении конец шпинделя может отклоняться только вверх); 1
в) 0,010 на мак-симальной 	|
длине (при выдвижении ко- * нец шпинделя может откло-
няться только
в сторону резца)
0,02 (ось отвер-стия шпинделя
задней бабки может находиться только выше осн отверстия шпинделя передней бабки)
8
Что проверяется
Отклонение, мм
Эскиз	Измерительный инструмент	допускаемое	ф о lz ф S


			•е-
15 । Параллельность направления движения салазок суппорта ' оси шпинделя передней бабки
16
Расположение осей подшипников ходового винта (оси должны быть на одинаковом расстоянии от направляющих станины для каретки):
в) в вертикальной плоскости;
а) в горизонтальной плоскости
9
№ проверки
Что проверяется
Эскиз
Отклонение, мм
Измерительный инстру- допускаемое мент
cba этическое
17 Совпадение оси гайки ходового винта с осями подшипников винта
I
1Н Осевое имение хидо-
ВО”М ВИН Г.1
I
Мостик, индикатор
0.070

I
Индика- 0,005 тор
10
20
Что проверяется
Т очность шага ходового винта и передаточной цепи от шпинделя к ходо- I вому винту
Распо гожение осей подшипников ходового валика (оси должны быть на одинаковом расстоянии от направляющих станины для каретки):
а) в вертикальной плоскости;
в) в горизонтальной плоскости
Эскиз
Отклонение, мм
Измерительный инструмент	допускаемое	фактическое |
Эталон-	Накопленная по-
ный винт	грешность;
с гайкой,	0,008 на длине	0.'	)0*
индикатор	50 мм; 0,011 мм на	длине	0	.ои
	150 мм; 0,015	с
	на длине 300 мм
Мостик, индикатор
0,100
11
21
22
Отклонение, мм
Что проверяется
Правильность геометрической формы наружной цилиндрической поверхности образца после чистовой обточки его на станке (отсутствие):
а) овальности;
в) конусности
Плоскостность торцовой поверхности образца после чистовой обточки на станке
Эскиз
Измерительный инструмент
I
Валик диамет ром не более 50 мм микрометр
Индикатор, планшайба
а)
в)
допускаемое
0,005
0,010 на длине
150 мм (

0,010 на диаметре 200 мм (только в сторону вогнутости) ,
0JA
12
				Отклонение, мм
1 № прог^Ми	' Что проверяется	Эскиз	Измерительный инструмент	допускаемое	фактическое 1
23	Точность шага резьбы, нарезанной на станке ’ от произвольного участка ходового винта	•	Валик, оптический прибор	Накопленная погрешность : 0,010 иа длине 50 мм; 0,015 на длине 150 мм; 0,020 на длине 300 мм	0 с с	О '-о % о ° °.
II.	ИСПЫТАНИЕ СТАНКА НА СООТВЕТСТВИЕ ОСТАЛЬНЫМ ТЕХНИЧЕСКИМ УСЛОВИЯМ
Станок отвечает всем предъявляемым к нему требованиям по ГОСТ 7599-55 „Станки металлорежущие и деревообрабатывающие. Общие технические условия"
13
III.	ПРИНАДЛЕЖНОСТИ И ПРИСПОСОБЛЕНИЯ К СТАНКУ
Станок укомплектован согласно ведомости комплектации
IV.	ОБЩЕЕ ЗАКЛЮЧЕНИЕ ПО ИСПЫТАНИЮ СТАНКА
На основании осмотра и проведенных испытаний станок признан * годным к эксплуатации
V.	ДОПОЛНИТЕЛЬНЫЕ ЗАМЕЧАНИЯ
1. Станок оборудован испытанными под напряжением электро-двигат элями ^Pp^vM-тока на напряжениеbtox/ электро-
". J—। тг .да*	>п W । А  ' 4 т'' - ’ ’ ~ Д
з.
^На^льник ОТК - завода	'
f_r \ (По ^пись)
