в. в.
Плавная регулировка обратной связи является
основным условием хорошей работы коротковол-
нового приемника. Если в обычных радиовеща-
тельных приемниках обратная связь играет только
вспомогательную роль, улучшая их работу, то
в коротковолновых приемниках она имеет решаю-
щее значение.
Существует несколько десятков схем регули-
ровки обратной связи. Они могут быть подразде-
лены в основном иа три категории: первая —- ре-
гулировка при помощи подвижной катушки об-
ратной связи, вторая — регулировка переменным
конденсатором н третья — регулировка с помо-
щью переменного сопротивления.
Рассмотрим вкратце наиболее распространен-
ные из этих схем и выясним их основные преиму-
щества и недостатки.

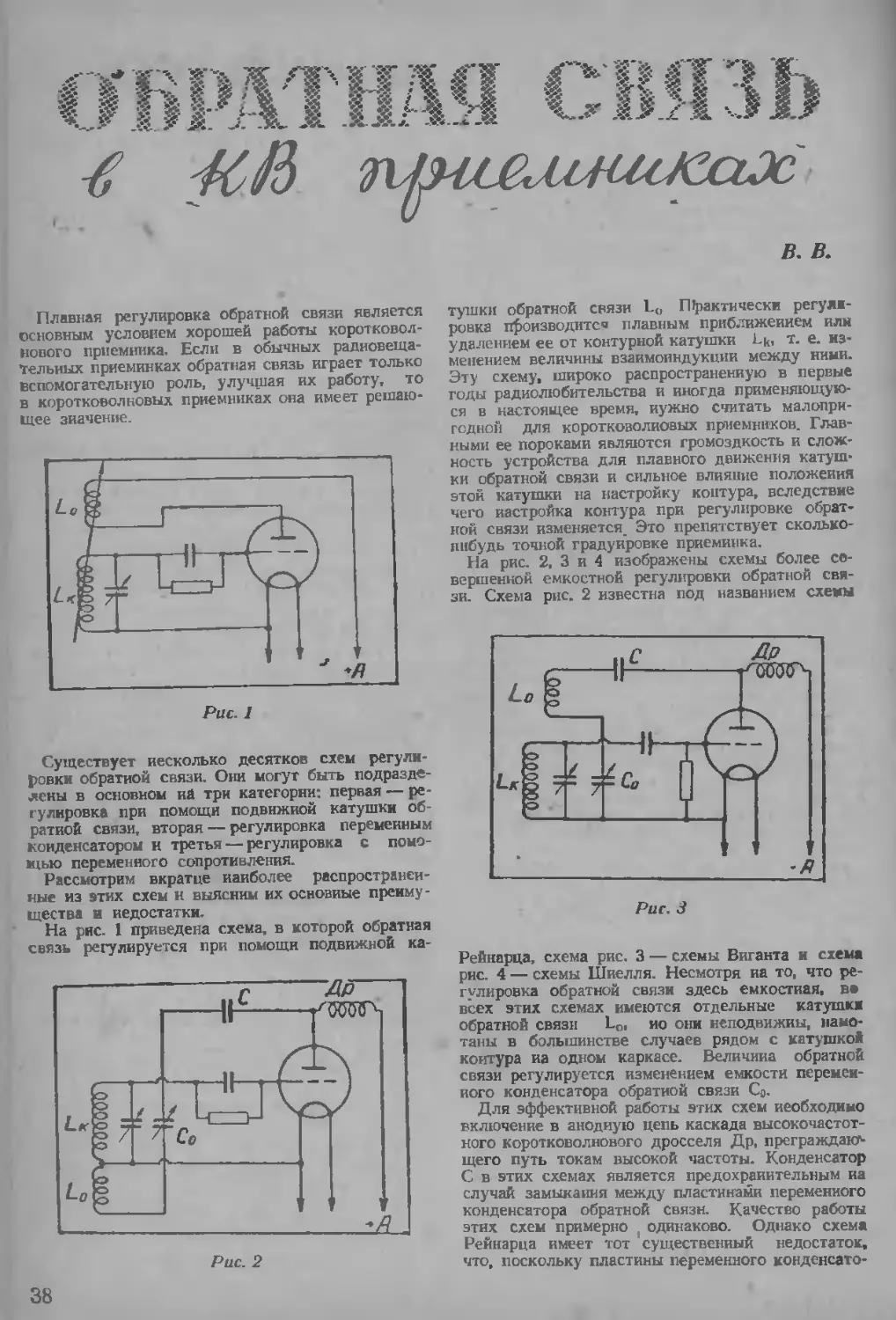

На рис. 1 приведена схема, в которой обратная
связь регулируется при помощи подвижной ка-
тушки обратной связи Lo П фактически регули-
ровка производится плавным приближением или
удалением ее от контурной катушки -Lr, т. е. из-
менением величины взаимоиндукции между ними.
Эту схему, широко распространенную в первые
годы радиолюбительства и иногда применяющую-
ся в настоящее время, нужно считать малопри-
годном для коротковолновых приемников. Глав-
ными ее пороками являются громоздкость и слож-
ность устройства для плавного движения катуш-
ки обратной связи и сильное влияние положения
этой катушки на настройку контура, вследствие
чего настройка контура при регулировке обрат-
ной связи изменяется. Это препятствует сколько-
нибудь точной градуировке приемника.
На рис. 2, 3 и 4 изображены схемы более со-
вершенной емкостной регулировки обратной свя-
зи. Схема рис. 2 известна под названием схемы
Рейнарца, схема рис. 3 — схемы Виганта и схема
рис. 4 — схемы Шиелля. Несмотря иа то, что ре-
гулировка обратной связи здесь емкостная, в*
всех этих схемах имеются отдельные катушка
обратной связи Lo, ио они неподвижны, намо-
таны в большинстве случаев рядом с катушкой
контура иа одном каркасе. Величина обратной
связи регулируется изменением емкости перемен-
ного конденсатора обратной связи Со.
Для эффективной работы этих схем необходимо
включение в анодную цепь каскада высокочастот-
ного коротковолнового дросселя Др, преграждай^-
щего путь токам высокой частоты. Конденсатор
С в этих схемах является предохранительным иа
случай замыкания между пластинами переменного
конденсатора обратной связи. Качество работы
этих схем примерно ] одинаково. Однако схема
Рейнарца имеет тот существенный недостаток,
что, поскольку пластины переменного конденсато-
38
Рис 4
ра в пей не заземлены, приближение рук к кон-
денсатору обратной связи довольно сильно влияет
на настройку приемника и на величины обратной
связи. Этого недостатка нет у схем Виганта и
ШнеЛля, что позволяет помещать в приемниках
конденсатор Со непосредственно на передней па-
нели. Поэтому две последние схемы получили
широкое распространение среди коротковолнови-
ков.
Схемы с емкостной регулировкой обратной свя-
зи более совершенны, чем схемы с регулировкой
при помощи подвижной катушки. Однако и они
обладают известными недостатками. Во-первых,
они требуют дополнительных деталей — пере-
менного конденсатора, дросселя; во-вторых, — и
изменение величины протекающего через нее
тока, в результате чего меняется напряже-
ние на аиоде детекторной лампы. Такой способ
регулировки обратной связи применен, между про-
чим, в известном фабричном приемнике КУБ-4. В
схеме рис. 7 регулировка обратной связи осуще-
ствляется при помощи переменного сопротивле-
ния R, в 500—1 000 U, включенного параллель-
но катушке обратной связи.
Указанные схемы регулировки обратной связк
переменными сопротивлениями ие нашли значи-
тельного распространения среди радиолюбителей
в основном вследствие несовершенства копструк-
Рис. 6
Рис. 5
ции переменных сопротивлений. Кроме того, пере-
менные сопротивления создают значительные шо-
рохи н шумы, затрудняющие настройку. От этих
недостатков свободна схема рис. 6, но она значи-
тельно сложнее, так как требует применения лиш-
ней лампы.
Применение в детекторных хаскадах приемников
тетродов и пентодов возводило осуществить бо-
лее совершенную регулировку обратной связи при
помощи переменного сопротивления, включенного
помощи переменного сопротивления, включенного
дена наиболее совершенная и распространенная из
существующих схе .. так называемая схема Доу-
В этой схеме контурной катушкой является вся
катушка Lk. Часть же этой катушки между зазем-
ленным ее концом и отводом является катушкой
обратной связи Lo. Величина обратной связи регу-
это самое главное, — в них не исключена полно-
стью зависимость настройки приемника от регу-
лировки обратной связи, хотя это явление и ска-
зываетси в значительно меньшей степени, чем при
регулировке обратной связи подвижной катуш-
кой.
На рис. 5, 6 и 7 приведены схемы регулиров-
ки обратной связи при помощи переменного со-
противления. Обратная связь в схеме рис. 5 ре-
гулируется изменением анодного напряжения. Это
достигается изменением величины сопротивления
(высокоомного) R- Конденсатор С является шун-
тирующим, он обеспечивает прохождение высоко-
частотной слагающей анодного тока. В схеме
рис. 6 высокоомное переменное сопротивление за-
меняет специальная лампа. Изменение нахала
лампы при помощи реостата накала вызывает
39
лируется при помощи изменения напряжения на
экранной сетке лампы. Практически это осущест-
вляется изменением величины переменного сопро-
тивления R. Конденсатор С здесь служит, так же
как и в схемах рис. 5 и 6, для прохожде-
ния токов высокой частоты. Схема Доу тре-
бует включения в анодную пепь лампы высоко-
частотного коротковолнового дросселя Др. При-
менение малоемкостиых конденсаторов Ci и Сз
обычно улучшает работу каскада.
На рис. 8 показана схема Доу с подогревной
лампой. На рис. 9 приведена эта же схема с ба-
тарейной лампой. В последнем случае, как это
видно из схемы, необходимо применение второго
высокочастотного дросселя Др в цепи накала
лампы.
Приведенными схемами далеко ие ограничива-
ются все возможные способы регулировки обрат-
ной связв. Их, как уже было сказано, очень мно-
го. Здесь описаны лишь наиболее хар'Эхтерные.
Схемы Доу являются адявми из лучшюс
для применения в простых коротковолновик
приемниках. Оии дают очень плавную и стабил*-
ную регулировку обратной связи. На всех корот-
коволновых поддиапазонах регулировка не сопро-
вождается шумами и шорохами. Влияние регули-
ровки обратной связи на настройку приемника яи-
чтожно. Эти схемы можно рекомендовать всем
любителям при применении в детекторных каска-
дах пентодов или экранированных ламп. В случае
же применения иа детекторной месте триода сле-
дует рекомендовать одну из схем, изображении*
на рис. 3 и 4 (схемы Виганта и Шнелля). Исподь-
Рис. 9
зование их начинающими радиолюбителями долж-
но дать наилучшие результаты. Получение доста-
точно эффективных результатов от других схем
доступно только квалифицированным радиолюЛ-
телям.
