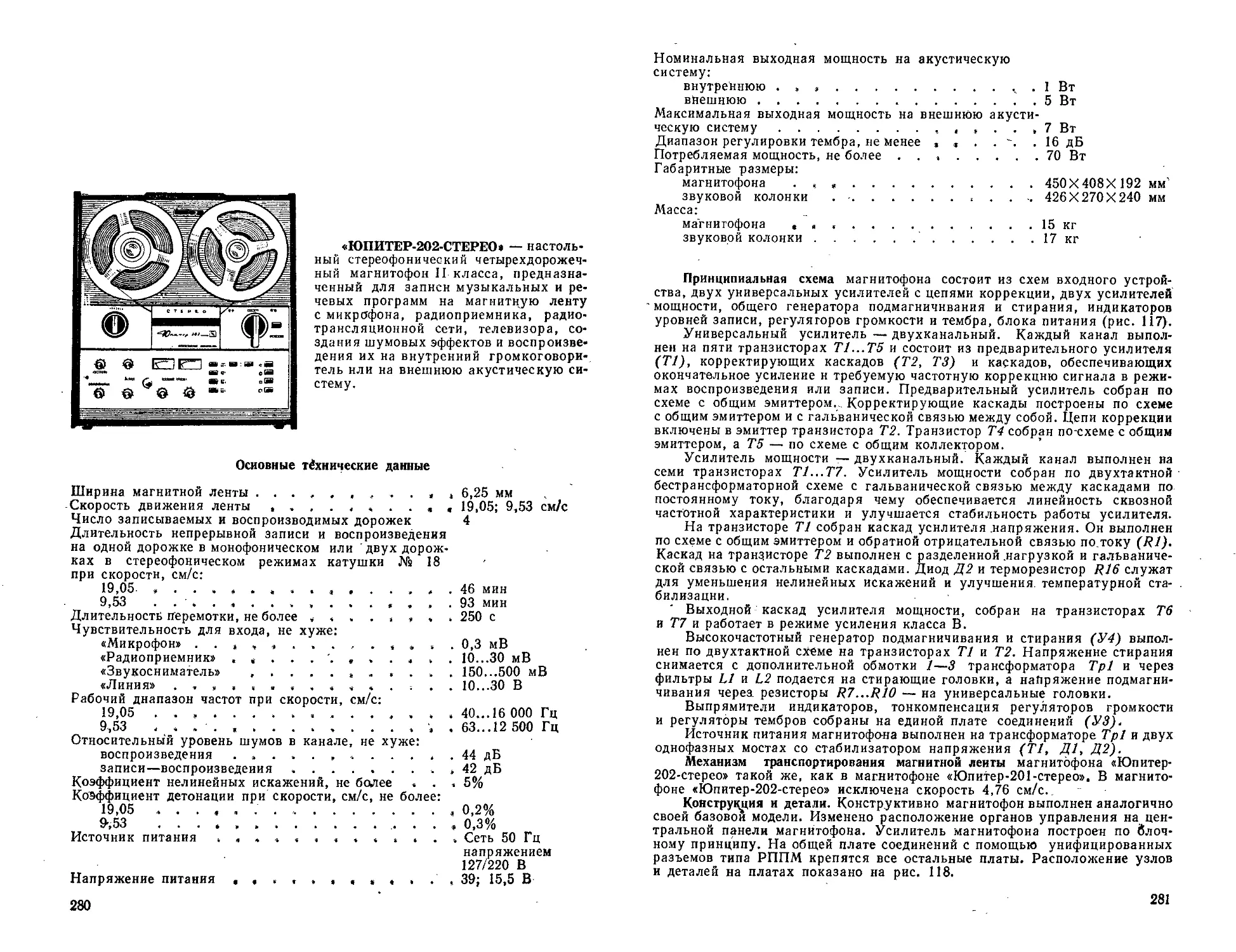

«ЮПИТЕР-202-СТЕРЕО» — настоль-
ный стереофонический четырехдорожеч-
ный магнитофон II класса, предназна-
ченный для запнсн музыкальных и ре-
чевых программ на магнитную ленту
с микрофона, радиоприемника, радио-
трансляционной сети, телевизора, со-
здания шумовых эффектов и воспроизве-
дения их на внутренний громкоговори-
тель нли на внешнюю акустическую си-
стему.
Основные технические данные
Ширина магнитной ленты . .
Скорость движения ленты ,
Число записываемых и воспроизводимых дорожек
Длительность непрерывной записи и воспроизведения
на одной дорожке в монофоническом или двух дорож-
ках в стереофоническом режимах катушки № 18
при скорости, см/с:
19,05-	. .
9,53
Длительность Перемотки, не более
Чувствительность для входа, не хуже:
«Микрофон»	,
«Радиоприемник».............................
«Звукосниматель» , .... , ... .
«Линия» ..............
, , 6,25 мм
. < 19,05; 9,53 см/с
4
. 46 мин
. 93 мин
. 250 с
. 0,3 мВ
. 10...30 мВ
. 150...500 мВ
. 10...30 В
Рабочий диапазон частот при скорости, см/с:
19,05 . . ...................... 40...16 000 Гц
9,53	. . .................................  .	63...12 500 Гц
Относительный уровень шумов в канале, не хуже:
воспроизведения....................................44 дБ
записи—воспроизведения .....................	, 42 дБ
Коэффициент нелинейных искажений, не более . . . 5%
Коэффициент детонации при скорости, см/с, не более:
19,05	....................................., 0,2%
9-,53	........................................................0,3%
Источник питания
. Сеть 50 Гц
Напряжение питания
напряжением
127/220 В
, 39; 15,5 В
280
Номинальная выходная мощность на акустическую
систему:
внутреннюю . , г..........................  .	1 Вт
внешнюю......................................5 Вт
Максимальная выходная мощность на внешнюю акусти-
ческую систему.................7 Вт
Диапазон регулировки тембра,	не Менее , « . . -. . 16 дБ
Потребляемая мощность, не	более	.	. .............70 Вт
Габаритные размеры:
магнитофона . , ............................. 450X408X 192	мм'
звуковой колонки .............................. 426X270X240	мм
Масса:
магнитофона .................................15 кг
звуковой колонки.............................17 кг
Принципиальная схема магнитофона состоит из схем входного устрой-
ства, двух универсальных усилителей с цепями коррекции, двух усилителей
мощности, общего генератора подмагничивания и стирания, индикаторов
уровней записи, регуляторов громкости и тембра, блока питания (рис. 117).
Универсальный усилитель — двухканальный. Каждый канал выпол-
нен на пяти транзисторах Т1...Т5 и состоит из предварительного усилителя
(Т1), корректирующих каскадов (Т2, ТЗ) и каскадов, обеспечивающих
окончательное усиление н требуемую частотную коррекцию сигнала в режи-
мах воспроизведения или записи. Предварительный усилитель собран по
схеме с общим эмиттером.. Корректирующие каскады построены по схеме
с общим эмиттером и с гальванической связью между собой. Цепи коррекции
включены в эмиттер транзистора Т2. Транзистор Т4 собран по-схеме с общим
эмиттером, а Т5 — по схеме с общим коллектором.
Усилитель мощности — двухканальный. Каждый канал выполнен на
семи транзисторах Т1...Т7. Усилитель мощности собран по двухтактной
бестрансформаторной схеме с гальванической связью между каскадами по
постоянному току, благодаря чему обеспечивается линейность сквозной
частотной характеристики и улучшается стабильность работы усилителя.
На транзисторе Т1 собран каскад усилителя .напряжения. Он выполнен
по схеме с общим эмиттером и обратной отрицательной связью по току (R1).
Каскад на транзисторе Т2 выполнен с разделенной .нагрузкой и гальваниче-
ской связью с остальными каскадами. Диод Д2 и терморезистор R16 служат
для уменьшения нелинейных искажений и улучшения температурной ста-
билизации.
Выходной каскад усилителя мощности, собран на транзисторах Тб
и Т7 и работает в режиме усиления класса В.
Высокочастотный генератор подмагничивания и стирания (У4) выпол-
нен по двухтактной схеме на транзисторах Т1 и Т2. Напряжение стирания
снимается с дополнительной обмотки 1—3 трансформатора Тр1 и через
фильтры L1 и L2 подается на стирающие головки, а напряжение подмагни-
чивания через резисторы R7...R10 — на универсальные головки.
Выпрямители индикаторов, тонкомпенсация регуляторов громкости
и регуляторы тембров собраны на единой плате соединений (УЗ).
Источник питания магнитофона выполнен на трансформаторе Тр1 и двух
однофазных мостах со стабилизатором напряжения (Т1, Д1, Д2).
Механизм транспортирования магнитной ленты магнитофона «Юпитер-
202-стерео» такой же, как в магнитофоне «Юпитер-201-стерео», В магнито-
фоне «Юпитер-202-стерео» исключена скорость 4,76 см/с.
Конструкция и детали. Конструктивно магнитофон выполнен аналогично
своей базовой модели. Изменено расположение органов управления на цен-
тральной панели магнитофона. Усилитель магнитофона построен по блоч-
ному принципу. На общей плате соединений с помощью унифицированных
разъемов типа РППМ крепятся все остальные платы. Расположение узлов
и деталей на платах показано на рис, 118.
281
Ш13

sm
ши
Рис. 117. Принципиальная электрическая схема магнитофона «Юпи-
тер-202-стерео»:
а — усилитель универсальный; б — генератор со стабилизатором и выпрямителем; в —•
плата соединений; г — усилитель мощности; д — переключатель входов; е — переключа-
тель рода работ.
В магнитофоне применены: резисторы R1 (У7), R19, R20, (УЗ), R1
(У4) _ Типа МЛТ, RJ9, R20 (У2), Rll, R12 (УЗ) — типа МОН, R7 (УЗ),
R9, R10 (У4), R14, R15, R17, R18, R26 (У1), R5, R7 (У2), R9 (УЗ),
R1...R6 (шасси) типа СПЗ, R16 (У2) — типа ММТ, R7 (шасси) — типа ПЭВ,
остальные —типа ВС-0,125а; конденсаторы С6...С12, С14 (У1), С13...С15,
С17, С19, С20.С22, С24 (У2) — типа МБМ, СЮ, С23 (УЗ), С2...С4 (У4) —
типа БМ, С5, СП (УЗ), С5 (У4) — типа КСО, С4, С15 (У1), С4, С5 (У2),
С25, С26 (УЗ) — типа КТ, С22 (У1), С2, С4, С8, CIO, С27, С28 (УЗ) — типа
К10, остальные — типа К50.
Данные намоточных узлов такие же, как и в магнитофоне «Юпнтер-
201-стерео».
Данные силового трансформатора приведены в табл. П4 приложения 1.-
-285
a
6
Рис. 118. Расположение узлов и деталей на платах универсального усилителя (а),
усилителя мощности (б), генератора (в) и платы соединений (г) магнитофона
«Юпитер-202-стерео».
