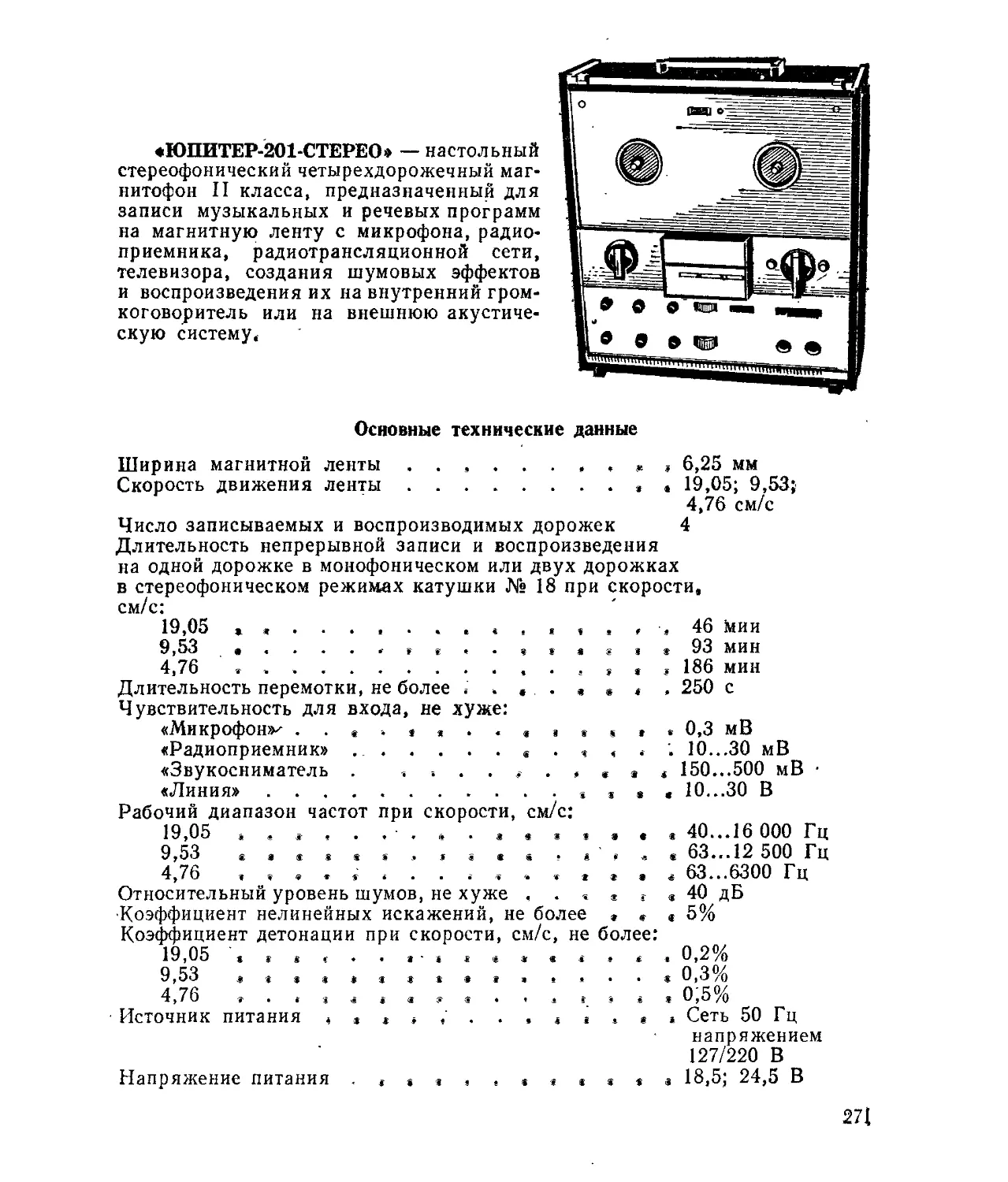

•ЮПИТЕР201-СТЕРЕО» — настольный
стереофонический четырехдорожечный маг-
нитофон II класса, предназначенный для
записи музыкальных и речевых программ
на магнитную ленту с микрофона, радио-
приемника, радиотрансляционной сети,
телевизора, создания шумовых эффектов
и воспроизведения их на внутренний гром-
коговоритель или на внешнюю акустиче-
скую систему.

Основные технические данные

Ширина магнитной ленты .......................... , 6,25 мм

Скорость движения ленты.......................... , 19,05; 9,53;

4,76 см/с

Число записываемых и воспроизводимых дорожек 4

Длительность непрерывной записи и воспроизведения
на одной дорожке в монофоническом или двух дорожках
в стереофоническом режимах катушки № 18 при скорости,
см/с:

19,05 а ........ <1( а .. .

9,53	•

4,76	. . ..........

Длительность перемотки, не более

Чувствительность для входа, не хуже:

«Микрофона .	,

«Радиоприемник»  ......................  .

«Звукосниматель .	.........

«Линия»..............................<	< •

Рабочий диапазон частот при скорости, см/с:
19,05
9,53

Относительный уровень шумов, не хуже , . « « »
Коэффициент нелинейных искажений, не более , ,
Коэффициент детонации при скорости, см/с, не более
19,05	в.,,..,-,.	««««,«

9,53
4,76

Источник питания . , , , .

<

«

s
а

•

ж

Напряжение питания

46 Мии
93 мин
186 мин
250 с

0,3 мВ

10...30 мВ
150...500 мВ
10...30 В

40...16 000 Гц
63... 12 500 Гц

63...6300 Гц
40 дБ
5%

0,2%
0,3%
о;5%
Сеть 50 Гц

напряжением
127/220 В

18,5; 24,5 В

5

i
Номинальная выходная мощность на акустическую
систему:

внутреннюю	........... s 2 Вт

внешнюю..........।	4 Вт

Максимальная выходная мощность на внешнюю акусти-
ческую систему................. 6 Вт

Диапазон регулировки тембра, не менее ...... 14 дБ
Потребляемая мощность, не более ........ 70 Вт
Габаритные размеры:

магнитофона ..•«<••••«. 420X400X185 мм
звуковой колонки •«•••«•••. 428X270X232 мм

Масса:

магнитофона	15 кг

звуковой колонки . . . . , . . . . . « . 17 кг

Принципиальная схема магнитофона состоит йз схем двух универсаль-
ных усилителей, двух усилителей мощности, общего генератора подмагни-
чивания и стирания с раздельными индикаторными каскадами, переключа-
телей входов и дорожек и выпрямителя (рис. 115).

Универсальный усилитель — двухканальный. Первый канал выпол«
нен на пяти транзисторах Т1, ТЗ, Т5, Т7 и T9, второй — на транзисторах
Т2, Т4, Тб, Т8, Т10. Универсальный усилитель состоит из предварительного
линейного и корректирующего усилителей. Предварительный усилитель,
выполненный на двух транзисторах Т1 и Т2 по схеме с гальванической
связью, охвачен отрицательной обратной связью по переменному току (С5)
с части коллекторной нагрузки ТЗ на эмиттер Т1 и термостабилизирован
по постоянному току с эмиттерной нагрузки ТЗ в цепь базы Т1 (R1).

Корректирующий усилитель, построенный на трех транзисторах Т5,
Т7 и T9 по схеме с гальванической связью, охвачен отрицательной обратной
связью по переменному току с коллектора Т7 в эмиттер Т5 (С15) и термо-
стабиЛизирован по постоянному току с эмиттерной нагрузки Т7 в цепь базы
Т5 (R28). Высокочастотная коррекция как в режиме записи, так и в режиме
воспроизведения осуществляется последовательным контуром L1C29 при
скорости 4,76 см/с и контурами L1C31 и L1C33 при скорости соответственно
9,53 см/с и 19,05 см/с.

Высокочастотный генератор подмагничивания и стирания (УЗ) выпол?
нен по двухтактной схеме на транзисторах Т1 и Т2. Частотно-определяю-
щими элементами генератора являются конденсатор СЗ и индуктивности
стирающих магнитных головок. Ток подмагничивания регулируется резис-
торами /?/ и

Выпрямители индикаторов первого канала выполнены на диодах Д1
и ДЗ, а второго •— на Д2 и Д4 по схеме удвоения напряжения.

Усилитель мощности — двухканальный. Каждый канал собран на шести
транзисторах Т1...Т4 (У5) и Tl, Т2 (шасси). Все каскады построены
по схеме с гальванической связью. В усилителях применена симметричная
схема питания и непосредственная связь выходных транзисторов с громко-
говорителями, а также глубокие отрицательные обратнце связи по постоян-
ному и переменному току.

Для увеличения температурной стабилизации в усилителе использованы
дйод Д1 и терморезистор Д19. С помощью конденсатора СЮ устраняется
самовозбуждение в области высоких частот. В усилителях применены раз-
дельные регулировки тембра низких и высоких частот.

Источник питания выполнен на трансформаторе Тр и полупроводнико-
вых мостах, которые обеспечивают получение двух выпрямленных напряже-
ния 18,5 В, симметричных относительно корпуса по величине и противопо-
ложных по знаку.

Механизм транспортирования магнитной ленты магнитофона «Юпитер-
201-стерео» выполнен по одномоторной схеме. Привод центрального узла
осуществляется с помощью ролика, а боковых узлов — с помощью эластич-
ного ремня круглого сечения и промежуточных роликов. Управление меха-
низмом производится с помощью переключателя рода работ, а включение
мотора и переключение скоростей — с помощью переключателя скоростей.
Все подшипники, применяемые в механизме транспортирования магнитной
ленты, выполнены из железографита. Тонвал и маховик установлены в под-
шипниковую втулку. Осевым упором вала служит подпятник.

Справа от тонвала расположен рычажно-кулачковый переключатель
рода работ, который кинематически связан системой рычагов с промежуточ-
ными роликами. Кулачок с поводком, зачеканенный на оси переключателя,
приводит в движение систему рычагов промежуточных роликов и верхний
плоский рычаг. Последний в режиме записи и воспроизведения подводит
рычаг прижимного ролика к ведущему валу, а в режиме перемотки отводит
с помощью штифта магнитную ленту от головки. Капроновый кулачок пере-
ключателя имеет три впадины. При повороте ручки переключателя кулачок
удерживается в одном из выбранных положений с помощью специального
подпружиненного рычага с фиксирующим роликом. Ось переключателя про-
ходит сквозь шасси и при нажатии приводит в движение коромысло, закреп-
ленное на нижней стороне шасси. В режиме записи и воспроизведения коро-
мысло подводит к системе рычагов пружинный упор, ограничивая ход про-
межуточных роликов. Одновременно с этим происходит поджатие пружины
приемного узла, благодаря которому усиливается фрикционная связь эле-
ментов приемного узла и обеспечивается достаточное нажатие ленты в прием-
ной, ветви (подмотки).

В режиме перемотки и при остановке механизма транспортирования
магнитной ленты ось переключателя и коромысло поджаты вверх плоской
пружиной.

Справа от переключателя рода работ расположен узел включения ре-
жима «Пауза». При нажатии кнопки «Пауза» толкатель с системой рычагов
отводит ролик от ведущего вала и одновременно затормаживает подающий
узел.

. Слева от переключателя рода работ находится кнопка включения режима
записи, которая посредством рычага, закрепленного на раме блоков режима
работы и переключателей, расположенных на плате универсального усили-
теля, переводит магнитофон из режима воспроизведения в режим записи.
В магнитофоне применен самоустанавливающийся рычаг прижимного ро-
лика. Усилие прижима ролика к ведущему валу обеспечивается витой пру-
жиной, сжатие которой можно регулировать с помощью специальных шайбы
и гайки на рычаге прижимного ролика. ‘

В левом нижнем углу шасси расположен переключатель скорости, ось
которого вращается во втулке, закрепленной на шасси. На оси переключа-
теля скоростей установлен двухпрофильный пластмассовый кулачок, свя-
занный кинематически с комбинированным рычагом переключения кор-
рекции универсального усилителя. На той же оси находится подпружинен-
ный рычаг с фиксирующим роликом и поводком, который при повороте ручки
переключателя устанавливает кулачок и рычаг приводного ролика в поло-
жение, соответствующее выбранной скорости. На шасси укреплен с помощью
проходных резиновых амортизаторов электродвигатель. На оси электродви-
гателя зафиксирован двумя винтами трехступенчатый шкив. Между шкивом
и маховиком расположен приводной ролик. Одновременно с выключением
сети приводной ролик выводится из зацепления со шкивом электродвигателя
и маховиком ведущего вала. Планка оси приводного ролика связана с шасси
пружиной, которая при включении рабочего хода обеспечивает фрикционную
связь шкива электродвигателя с маховиком. Передача вращения от двига-
теля к промежуточным роликам осуществляется эластичным ремнем круг-
лого сечения.

Промежуточный ролик имеет конструкцию с изменяющимся радиусом
зацепления, поэтому при изменении усилия прижима значительно деформи-
руется его эластичная часть. При переключении переключателя рода работ
механизма транспортирования магнитной ленты необходимое усилие при-
жима промежуточных роликов к боковым узлам достигается при помощи
подпружиненного рычажного устройства. При этом исключается возможность

Ш7

J •	>

Рис. 115. Принципи-

--------альная электрическая
схема магнитофона
«Юпитер-201 -стерео»:

а — универсальные усили-
тели; б — генератор; в —
усилители мощности; г —
цепи входов и выпрями-
тель (переключатель рода
работ в положении «Вос-
произведение»).
нарушения функционирования боковых узлов и узлов промежуточных ро«
ликов при значительных отклонениях допусков, на детали механизма.

В правом верхнем углу установлен приемный боковой узел, который
крепят непосредственно к шасси тремя винтами. Узел состоит из ведущей
и ведомой частей, связанных между собой посредством фрикционной пары.
Эту пару образуют капроновый вкладыш в ведомой части и фетровое кольцо,
вклеенное в диск ведущей части узла. Усилие сцепления фрикционной пары
изменяется в зависимости от осевого давления на диск ведущей части, созда-
ваемого пружиной на оси бокового узла. В режиме рабочего хода обод диска
ведущей части узла взаимодействует с гибкой частью промежуточного ролика
и передает вращение ведомой части посредством фрикционной связи. Для
обеспечения достаточного усилия подмотки фрикционная связь на рабочем
ходу увеличивается благодаря прогибу плоской пружины в нижней части
приемного узла.

В режиме перемотки вперед с промежуточным роликом непосредственно
взаимодействует ведомая часть узла. В режимах перемотки «Влево» и «Стоп»
промежуточный ролик не соприкасается с приемным узлом. Кроме того,
при перемотке влево ведущая часть узла заторможена, ведомая же часть
заторможена только в режиме «Стоп».

В левом верхнем углу расположен подающий боковой узел, который,
как и приемный, крепят непосредственно к шасси тремя винтами. Основной
частью этого узла является алюминиевый диск с запрессованной в него осью,
вращающейся в железографитовых подшипниках крепежного фланца, за-
крепленного на шасси винтами. Диск приводится во вращение обводной
частью ролика, связывающего шкив электродвигателя с промежуточным
роликом.

Для остановки ленты в режиме «Стоп» и устранения петлеобразования
при переключении переключателя рода работ механизма применено диффе-
ренциальное тормозное устройство с подвижным левым тормозным баш-
маком.

Конструкция и детали. Деревянный прямоугольной формы корпус
магнитофона отделан ценными породами дерева. Левая и правая стенки кор-
пуса снабжены декоративными пластмассовыми решетками, за которыми рас-
положены громкоговорители. Сверху магнитофон закрывается пластмассо-
вой крышкой, которая фиксируется пружинными замками и упорами.

В центральной части панели расположен блок головок, закрытый съем-
ной пластмассовой крышкой. По обе стороны от блока головок находятся
элементы управления механизмом транспортирования магнитной ленты.
В верхней части панели симметрично расположены приемный и подающий
боковые узлы, между которыми под верхней кромкой фальшпанели нахо-
дится счетчик расхода ленты с кнопкой сброса. На задней стенке корпуса
в углублении, закрытом крышкой, расположены гнезда для подключения
соединительных шнуров. В магнитофоне «Юпитер-201-стерео» применены
акустические колонки типа 10МАС-1.

Схема магнитофона выполнена на отдельных печатных платах из фоль-
гир9ранного гетинакса. Расположение узлов и деталей на платах показано
на рис. 116.

В магнитофоне применены: резисторы R19 (Уб), R19 (Уб) — типа
ММТ, R7 (шасси) — типа ПЭВ, R12 (УЗ), R12, R17 (Уб, Уб) —типа МЛТ,
R23, R24 (Уб, Уб), R9, R10 (шасси) —типа МОН, R1...R6 (шасси), R17,
R18, R47...R49, R53, R55, R57 (У2), RI, R2, RIO, R11 (УЗ), R5, R6, (Уб,
Уб) — типа СПЗ, остальные — типа ВС-0,125; конденсаторы С6 (шасси) —
типа МБГ4, С26, С27, С29...С32 (У2), СЗ, С4 (У4), С2, С8, СП (Уб, Уб) —
типа МБМ, С23, С24, СЗЗ, С34 (У2), С9 (Уб, Уб) — типа БМ, Cl, С2 (У4)—
типа БМ, СЗ, С6, С7, С9, СЮ (УЗ) — типа КСО, СЮ (Уб, Уб) — типа
КД, С4, С5 (УЗ) — типа К10, С15, С16 (УЗ), С13 (Уб, Уб) — типа КЮ-7в,
остальные — типа К50.

Краткие данные намоточных узлов. Трансформатор генератора Тр1:
обмотка 1—3 — 400 витков, сопротивлением 12 Ом, обмотка 6—7 и 7—8 —
44 витка, сопротивлением 1,1 Ом; все обмотки намотаны проводом ПЭВ-2
a

5

8

Рис. 116. Расположение узлов
и деталей на платах универсаль-
ного усилителя (а), генератора (б),
усилителя мощности (в) и платы
коррекции (г) магнитофона «Юпи-
тер-201-стерео».

диаметром 0,18 мм. Катушки коррекции LI, L2: обмотка 1—2 — 100 вит»,
ков, обмотка 2—3 — 270 витков, сопротивлением 5,5 Ом; все обмотки намо-
таны проводом ПЭВ-2 диаметром 0,1 мм. Катушки фильтра L3 и L4: 500 вит-
ков из провода ПЭВ-1 диаметром 0,09 мм, сопротивлением 17 Ом. Эквивален-
ты стирающих головок L1 и L2: 200 витков из провода ПЭВ-2 диаметром
0,15 мм, сопротивлением 2 Ом.

Данные силового трансформатора приведены в табл. П4 приложения 1,
