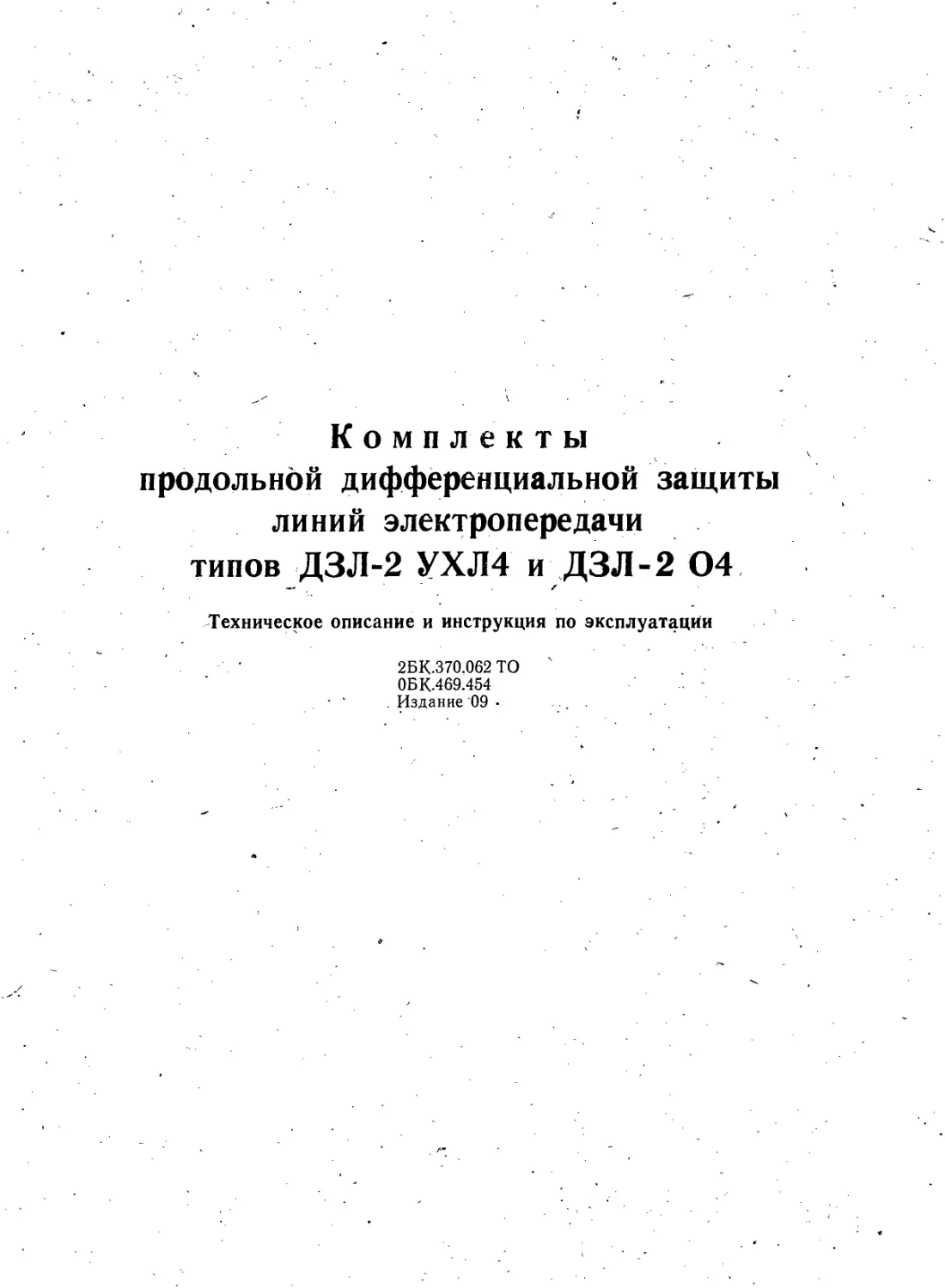

продольной дифференциальной защиты
линий электропередачи
типов ДЗЛ-2 УХ Л 4 и ДЗЛ-2 04
— Z
Техническое описание и инструкция по эксплуатации
2БК.370.062 ТО '
ОБ К-469.454
' . Издание 09 •
ВНИМАНИЕ!
До изучения инструкции изделие не вклю-
чайте!
В связи с систематически проводимыми рабо-
тами по совершенствованию конструкции и техно-
логии изготовления возможны некоторые расхож-
дения, между описанием и поставленным изделием,
не-влияющие на параметры изделия, на условия
его монтажа и эксплуатации.
1. Введение
В настоящем техническом описании и инструк-
ции по эксплуатации (ТО) содержатся необходи-
мые сведения по эксплуатации, обслуживанию и
регулированию комплектов продольной дефферен-
циальной защиты линии типов ДЗЛ-2 УХЛ4 и
ДЗЛ-2 04 (в дальнейшем именуемых «комплект
защиты») общего назначения для нужд народного
хозяйства, а также для поставок на экспорт.
Надежность и долговечность комплекта защиты
обеспечивается4 не только качеством самого ком-
плекта защиты, но и пр'авильным соблюдением ре-
жимов и условий эксплуатации, поэтому выполне-
ние всех требований, изложенных в настоящем
ТО, является обязательным. '
При заказе комплекта защиты необходимо ука-
зать: ’ . ..
. а) тип комплекта защиты;
б) номинальный переменный ток (1 или 5 А)
для двух подстанций;
в) номинальное напряжение постоянного тока
(НО или 220 В) для двух подстанций; .
г) ток удерживающих обмоток выходного про-
межуточного реле (1; 2 или 4 А) для двух под-
станций; (
д) присоединение внешних проводов комплек-
та защиты для. двух подстанций;’
е) присоединение внешних проводов устрбйст-.
ва контроля для одной подстанции;
ж) платежные реквизиты; отгрузочные . рекви-
зиты.
Пример записи обозначения'комплекта защиты/
типа ДЗЛ-2 УХЛ4, предназначенного для нужд на-'
родного хозяйства и дл^ экспорта в страны с уме- '
ренцым климатом на. номинальный ток 5 А Для
двух подстанций, номинальное напряжение посто-
янного тока 110 В для одной подстанции и 220 В '
для другой подстанций, ток удерживающих обмо-
ток выходного -промежуточного реле 1 А для од-
ной' подстанции и 4 А для другой подстанции, с
присоединением внешних проводов комплекта за-
щиты — задним винтом для двух подстанций и
присоединением внешних проводов устройства
контроля — передним, прй его заказе и в докумен-
тации' другого изделия: «Комплект защиты
ДЗЛ-2 УХЛ4 I 1н = 5 A, Uh=110 B;v 1уд=1 А;
заднее винтом, переднее, / II 1н = 5 A, Uh = 220 В,
1уд = 4 А, заднее винтом». Д - .
Примечание. При поставке комплекта защиты на экспорт
добавить слово «экспорт».
2. Назначение
2. 1. Комплект защиты, предназначен для. ис-
пользования в качестве основной защиты при всех
видах коротких замыканий линий электропередачи,
протяженностью до 20 км (без отпаек) в сетях с
большими токами замыкания на землю.
2. 2. Комплект защиты предназначен для рабо-
ты’в следующих условиях:.
— диапазон температур от минус 20 до плюс
40°С для климатического исполнения «УХЛ4» и от
минус 10 до плюс'45°С для климатического испол-
нения «04»; •
— относительная влажность воздуха до 80%
при температуре 25°С для климатического исполне-
ния «УХЛ4» и до 98% при температуре 35°С для
климатического исполнения «04»;
— высота над уровнем моря до 2000 м;
— окружающая среда невзрыдоопасная, не со-
держащая токопроводящей пыли, агрессивных га-
зов и паров в концентрациях, снижающих пара-
метры комплекта защиты в недопустимых, преде-
лах; , .
— место установки комплекта защиты должно
быть защищено от попадания воды, масла, эмуль-
сии;
— отсутствие непосредственного воздействия
солнечной радиации.
3. Технические данные
3. 1. Номинальные данные:
а) переменный ток — 1 или 5 А, 100 В, 50 Гц;
б) постоянный ток — .110 или 220.В;
в) номинальный ток удерживающих обмоток
выходного промежуточного реле 1РП — 1; 2 или
4 А. .
3. 2. Потребляемая мощность:
а) цепей переменного тока при номинальном
симметричном, трехфазном токе —.не более 10 ВА
на фазу для фаз А и С и 5 ВА на фазу для фа-
зы В; ' I .
б) цепей напряжения переменного .тока при на-
пряжении 100 В — не более 7 ВА; . > '
в) цепей постоянного тока;
при напряжении 110 В — не более 8 Вт;
при напряжении 220 В'— не более 16 Вт.
• 3
3. 3. Защита обеспечивает надежное селектив-
ное действие при к. з. в зоне в диапазоне измене-
'ния вторичных токов от значения срабатывания до
максимального допустимого тока при параметрах
соединительных проводов, не выходящих за пре-
делы:
Rnp = 0— 1400. Ом;
Спр=0 1 мкФ
гдеRnp —активное сопротивление петли соедини-
тельных проводов.
Спр — емкость петли соединительных проводов.
Максимальные допустимые значения вторичных
токов коротких замыканий при разных уставках
«Ь» не превышают величин, оговоренных в табл. 1.
Таблица 1
Уставки Максимальный ток к. з., А
1н=1 А 1н=5 А
1 ' ' 20 - “ 100
1,5 ./ 30 - 150
2 40 200
3. 4. При повреждении вне защищаемой зоны
защита селективна при всех допустимых значенйях
парагметров соединительных проводов и токов к. з.
(от 0 до 40-кратного номинального тока), если,
"разница в величинах токов по концам защищаемой
линии ле превосходит 20%, а фазы токов лежат в
пределах 180±25°.
Примечание. Принято, что в нормальном режиме, и по-
вреждении вне зоны при отсутствии фазовых погрешностей
токи по концам защищаемой линии сдвинуты иа 180°.
3. 5. Контакты выходного реле выдерживают
протекание по ним тока замыкания до 12 А в те-
чение 10 с. • ’
Разрывная мощность контактов на размыкание
цепи постоянного тока с индуктивной нагрузкой,
постоянная времени которой не,превышает 0,005 с,
не менее 50 Вт при. напряжении от 24 до 250 В и
токе не более 2 А.
3. 6. В комплекте защиты предусмотрен быст-
родействующий автоматический контроль, надеж-
но выводящий защиту из действия при четком об-
рыве соединительных проводов'и токе нагрузки до
6 А-включительно при 1н = 5 А и до 1, 2 А вклю-
чительно при 1н= 1 А-.
3. 7. В'' устройстве контроля предусмотрена
возможность точной установки тока контроля.
Ток контроля при колебаниях напряжения на
±20% не изменяется более чем на 10%•
3. 8. При металлическом . замыкании соедини-
тельных проводов обеспечивается получение сигна-
ла на стороне защищаемой лйнии, где отсутствует
устройство типа-УК-1. ’
3. 9. В устройстве контроля предусмотрена воз-
можность периодического замера сопротивления
изоляции соединительных проводов и величины то-
ка контроля. -
3. 10. Максимальное значение напряжения на
соединительных проводах не. превышает 100 В в
диапазоне токов к, з. от 10 до 40-кратного номи-
нального. . ,
3. 11. Чувствительность защиты при длине сое-
динительных проводов от 0 до 1Q км, что соответ-
ствует Спр = 04-0,5 мкФ и Rnp.= 04-700 Ом, и одно-
стороннем питании не' превышает значений, ука-
занных вТаблице 2 (значения токов в таблице да-
ны для h = 1). ~
Таблица 2
Коэффи- циент К Токи срабатывания защиты, А
Вид коротких замыканий
'однофазное . двухфазное трехфазное 1АСВ
1 А 5 А 1 А 5 А 1 А 5 А ' 1 А 5 А
— 4 . 0,8 4 0,38 1,9 0,8 4 0,2 1
— 6 0,8 4 0,4 2,0 1,32 6,6 0,22 1,1
. — 8 0,8 4. 0,43- 2,15 1,84 9,2 0,23 1,15
— 10 0,8 4 ' 0,45 2;25 ' 2,5 - 12,5 0,25 1,25
Примечание. Значения токов срабатывания защиты при
h=l,5 и 2 получаются умножением указанных в таблице 2'
величин соответственно на 1,5 й 2.
При больших длинах соединительных проводов ’
чувствительность-защиты ухудшается не более чем
в 1,5 раза по сравнению с данными табл. 2.
В диапазоне температур от минус 20 до плюс .
40°С токи срабатывания защиты изменяются не бо-
лее чем’на ±5% при длине соединительных про'-,
водов от 0 до 10 км и ±10% при длине соедини-,
тельных проводов от 10 до. 20 км от значений, из-
меренных при температуре плюс 20°С. -
3. 12, При токе нагрузки, равном номинально-
му- вторичному току в режиме одностороннего пи-
тания, ток срабатывания увеличивается не более
чем в 2,5 раза • по сравнению с данными табл. 2
при К: —6, —8, —10.
При К= —4 данное загрубление ' не гаранти-
руется. ,
Примечание. Цри К= —4 допускается каскадное действие
комплектов.
3. 13. Все комплекты защиты в нормальном ре-
жиме, обтекаемые током, длительно выдерживают
110%'номинальных величин тока и напряжения
переменного и постоянного тока. -
При этом превышение температуры катушек
аппаратов над температурой окружающего возду-
ха'соответствует нормам, установленным для соот-
ветствующего класса изоляции.
3. 14. По условию термической устойчивости
комплект 'защиты допускает протекание трехфаз-
ного тока, равного 40-кратному номинальному току
в течение .1 с.
3. ’ 15, Надежность комплекта защиты.определи-,
ется ресурсом, ’который составляет 5000 циклов
(срабатываний), в том .числе 800 циклов (сраба-
тываний) с нагрузкой на замыкающих контактах в
соответствии с п. 3. 5.
3. 16. Наработка на отказ в условиях эксплуа-
тации не менее 25000 ч.
3. 17. Остальные технические данные приведе-
ны в паспорте комплекта защиты.
3. 18. Основные технические данные элементов
комплекта защиты приведены в приложении 1.
4. Состав изделия
4. 1. Комплект защиты состоит из двух полу-
комплектов. .Полукомплект защиты одного конца
защищаемой линии состоит из:
«1» блок-реле дифференциального типа ДЗЛ-2,
. «2» устройства контроля типа УК-1,
«3» изолирующего трансформатора типа. ТИЛ.
На втором конце защищаемой линии устанавли-
ваются такие же элементы, за исключением уст-
ройства «2». - •
4. 2. Общий вид блок-реле типа ДЗЛ-2, его га-
баритные размеры приведены в приложении 4.
В блок-реле типа ДЗЛ-2 входят: комбинирован-
ный фильтр токов К—к12, трансформатор 1ТП, по-
ляризованные реле ГПР1, и 1.ПР2, промежуточное
реле 1РП, реле тока 1РТ, указательные реле 1РУ 1,~
1РУ2, 1РУЗ и 1РУ4, стабилизаторы напряженйя
1СТ1 и 1СТ2, выпрямительные мосты 1М.В1 и
1МВ2, диод 1Д1, конденсаторы 1С1, ГСЗ, 1G4, 1С5,
сопротивления 1R5, 1R6, 1R7 и 1R8 и накладки
1Н1, 1Н2 и 1НЗ.
4.- 3. Общий вид устройства контроля типа
У К-1,’его габаритные и установочные размеры при-
ведены в приложении 4.
В устройство контроля типа УК-1 входят:
трансформатор 2ТН, выпрямительный мост 2МВ,
диоды 2Д1 и 2Д2, поляризованное реле 2ПР1,
дроссель 2Др, микроамперметр, конденсаторы 2С1,
2С2, 2СЗ, сопротивления 2RL, 2R2,.2R3 и 2R4 и
микровыключатели 2К1 и 2К2.
Схема электрическая соединений устройства
приведена в- приложении 4.
4. 4. Общий вид изолирующего трансформатора
типа ТИ-1, его габаритные и установочные разме-
ры приведены в приложений 5.
Изолирующий трансформатор типа ТИ-1 состо-
ит из трансформатора ЗТИ и конденсатора ЗС.1
и ЗС2.
Схема электрическая соединений трансформато-
ра приведена в приложении 5. '
5. Устройство и работа изделия
5. 1. Принцип действия.
Схема электрическая принципиальная приведе-
на на рис. 6. .
. Защита построена на принципе сравнения то-
ков, протекающих по концам* защищаемой линии
электропередачи. При токах до 2,5-кратных току
срабатывания защиты сравниваются величины' и
фазы токов, а при большйх кратностях сравнива-
ются только фазы этих токов: с помощью комби-
нированных фильтров тока типа К—к12 токи линии
преобразуются в однофазное напряжение, что по-
зволяет выполнить защиту в односистемном испол-
нении. 1
Для сравнения токов полукомплёкты защиты
двух концов защищаемой линии электропередачи
соединяются между собой соединительными прово-
дами. В нормальном режиме работы линии и при
внешних коротких замыканиях по соединительным
проводам циркулирует переменный ток. При ко-
ротких замыканиях в защищаемой зоне при дву-
стороннем питании величина циркулирующего тока
резко снижается.
. При коротких замыканиях в защищаемой зоне
и одностороннем питании величина циркулирующе-
го тока меньше величины такового при внешнем
коротком замыкании или при нормальном режиме
работы линии. ,
Сравнение токов на концах линии производит
дифференциальное реле, имеющее две обмотки: ра-
бочую и тормозную. (
В защите применен быстродействующий автома-
тический контроль, выводящий защиту из действия
при обрыве соединительных проводов, что позво-
ляет использовать высокую чувствительность защи-
ты при междуфазных повреждениях.'
При обрыве соединительных проводов или-при
их- коротком замыкании автоматический контроль
действует также и на сигнал. Контроль исправно-
сти проводов осуществляется наложением выпрям-
ленного тока на переменный ток соединительных
проводов с использованием быстродействующих
реле.
В схеме защиты предусмотрен также автомати-
ческий и периодический контроль величины сопро-
тивления изоляции соединительных проводов по
отношению к земле.
Для отстройки защиты от действия разрядни-'
ков в сетях с большими токами замыкания на зем-
л'ю , при наличии заземленных нейтралей с обеих
сторон защищаемой линии в защите используется
реле тока нулевой последовательности.
5. 2. Описание действия защиты.
5. 2. 1. Нормальный режим. В нормальном
режиме работы линий электропередачи вторичные
токи по концам защищаемой линии, а следователь-
но, и э. д. с. на выходе фильтров обоих комплектов
защиты типа ДЗЛ-2 равны между собой и сдвину-
ты по фазе на 180°. При этом напряжения на кон-
цах соединительных проводов складываются ариф-
метически и обуславливают протекание относитель-
но большого тока' по соединительным проводам и
тормозной обмотке дифференциальных реле. Рабо-
чие обмотки обтекаются только током небаланса.
Реле 1ПР1 защиты на обоих концах линии при
этом не действуют.
5. 2. 2. Повреждения вне защищаемой зоны.
Этот режим аналогичен рассмотренному выше
нормальному режиму. При внешнем, коротком за-
мыкании токи, протекающие по концам защищае-
мой линии, практически равны между собой как по
величине, так и по фазе. Вторичные же токи
трансформатора тока, питающие защиту,- могут от-
личаться по величине и фазе из-за погрешности
трансформатора тока. В связи с этим а. д. с. фильт-
5
ров двух полукомплектов защиты не будут равны-
ми, а фазовый сдвиг между ними будет отличен
от 180°. ‘ '
Защита не срабатывает, если при фазном сдви-
ге между токами, протекающими по обоим концам
линии, равном 155 или -205° (180±25)°, вторичные
токи отличаются не более чем в 1,2 раза.
5. 2. 3. Повреждения на защищаемой линии.
При двустороннем питании места повреждения
в защищаемой зоне и равных токах короткого за-
мыкания по концам линии вторичные токи, а сле-
довательно, и э. д. с. фильтров равны по величине
и совпадают по фазе. При' этом напряжения на
. концах вспомогательных проводов равны и направ-
лены встречно. По соединительным проводам и.
тормозной обмотке реле 1ПР1 протекают неболь-
шие токи, а напряжение на рабочей обмотке и
между вспомогательными проводами возрастает.
Реле срабатывают на обоих концах линии и дейст-
вуют на выходное реле 1РП.
При повреждении в зоне в режиме односторон-
него питания э. д. с. фильтра тока защиты одного
конца линии равна нулю. На приемном конце ли-
нии реле 1ПР1 получает мощность от защиты про-
тивоположного конца линии по соединительным
проводам. Реле 1ПР1 на обоих концах защищае-
. мой линии срабатывают, и защита через выходные
реле действует на отключение выключателей.
6. Устройство и работа составных частей изде-
лия; »
6. 1. Блок-реле дифференциальное.
6. 1. 1. Комбинированный фильтр токов If—к12.
Комбинированный фильтр токов Б—к12 предназна- .
чен для преобразования трехфазной системы токов
в однофазную.. . ‘ ’
Фильтр состоит из трехобмотбчного трансфор-
матора с воздушным зазором 1ТФ' и сопротивле-
ний 1R1 и 1R2. Первичные обмотки трансформато-
ра выполнены с отпайками, с помощью которых
можно: . ~
а) увеличить ток срабатывания защиты в 1,5 и
2 раза (в h раз); Д'
б) применять' защиту при максимальных вто-
ричных токах короткого замыкания 100, 150 и
200 А. .
Изменением величины срабатываний 1R1 й 1R2
регулируется коэффициент фильтра «К» в преде-
лах от минус 4 до минус 10. ’
6. 1.2. Промежуточный трансформатор 1ТП.
Трансформатор 1ТП служит для согласования низ-
коомного сопротивления вторичной цепи фцльтра
с. остальной частью защиты и повышает напряже-
ние, подводимое к стабилизаторам напряжения.
6. 1. 3. Стабилизаторы напряжения 1СТ1 и'
1СТ2. Стабилизаторы напряжения 1СТ1 и и 1СТ2
служат для ограничения напряжения, подаваемого
на дифференциальное реле 1 ПР 1 и соединительные
провода. ' - ’
Стабилизация .напряжения обеспечивает ста-
бильность характеристики релеТПР!, облегчает от-
стройку реле контроля от вибраций, обусловленных
переменной составляющей тока, протекающего по
его рабочей обмотке, и позволяет применять в ка-
честве соединительных проводов защиты сравии-
6 '
' I
t
тельно дешевый телефонный кабель (кордельный)
или кабель городского типа. z
6. 1. 4. Дифференциальное реле 1 ПР 1 и выпря-
мительные мосты 1МВ1 и 1МВ2. В качестве диф-
ференциального реле защиты 1ПР1 использовано
поляризованное реле -типа РП7 с двумя обмотка-
ми: рабочей и тормозной.
Каждая обмотка реле включена через свой вы-
прямительный мост (см. приложение 6). Тормоз-
ная обмотка реле и выпрямительный мост 1МВ1
включены на ток, пропорциональный току, цирку-
лирующему по соединительным проводам. Рабочая
обмотка реле включена через выпрямительный
мост 1МВ2 параллельно обмотке трансформатора
ЗТИ на напряжение, пропорциональное напряже-
нию на соединительных проводах. '
В нормальном режиме работы линии электро-
передачи и при внешних коротких замыканиях в
соединительных проводах и тормозной ббмотке ре-
ле 1ПР1 протекает значительный ток, напряжение
на рабочей обмотке реле и между соединительны-
ми проводами мало. При этом результирующий
момент на реле'является тормозным и реле не дей-
ствует. ' •
.. При коротких- замыканиях на защищаемой ли-
нии ток в тормозной обмотке реле 1 ПР 1 и в соеди-
нительных проводах значительно снижается, а на-
пряжение на рабочей обмотке и между, соедини-
тельными проводами повышается, вызывая сраба-
тывание реде 1ПР1 и действие защиты на отклю-:
чение. • - '
6. 1. 5. Конденсаторы 1С1 и 1С5. Конденсатор
1С1; включенный -параллельно рабочей обмотке
реле 1ПР1, служит для снижения переменной со-
ставляющей тока в рабочей обмотке реле.
Конденсатор 1С5 служит-для замедления сра-
батывания указательного реле' 1РУЗ, обеспечивая
срабатывание последнего только при обрыве или
металлическом замыкании соединительных прово-
дов. При отсутствии этого конденсатора.реле 1РУЗ
могло бы срабатывать при кратковременном воз-
врате реле 1ПР2 при внешних коротких замыка-
ниях.
6. 1. 6. Выходные реле 1РП- Выходное реле
имеет четыре обмотки: рабочую, тормозную и две
удерживающие.
Тормозная цепь реле (тормозная обмотка и
конденсатор 1С4) предназначена для увеличения
времени действия реле 1РП и.подключается парал-
лельно рабочей обмотке только при установке за-
шиты иа линии с разрядниками. Удерживающие
обмотки в этом случае должны быть отсоединены.
Надежное отключение обеспечивается за счет раз-
ряда конденсатора на шунтовые обмотки выходно-
го реле 1РП. В рассматриваемом случае время
возврата реле составляет более 0,1 с.
При отсутствии разрядников надежность отклю-
чения обеспечивается за счет удерживающих обмо-
ток реле 1РП. При этом тормозная обмотка долж-
на быть .отключена и реле 1РТ не используется.
6. 1. 7. Реле токаПРТ. Реле тока 1РТ служит
Для отстройки" защиты от многократного действия
разрядников и включено ша ток нулевой последо-
вательности. При междуфазных повреждениях'реле
1РТ не действует'и его размыкающий контакт обес-
печивает действие защиты.
При коротких замыканиях на землю реле 1РТ
срабатывает и, замыкая замыкающий контакт, об-
разует цепь для действия защиты на отключение.
При многократной работе разрядников рёле
1РТ, срабатывая при каждом действии разрядника,
быстро возвращается при каждом погасании раз-
рядника, что вызывает перезарядку конденсатора
1С4 и препятствует накоплению магнитной энер-
гии в реле 1РП.
"б. 1. 8. Указательные реле 1РУ1, 1РУ2, ДРУЗ-
й 1РУ4..Указательные.реле 1РУ1 и 1РУ2 действу-
. ют на сигнал при работе защиты на отключение.
Реле 1РУЗ с, добавочным, сопротивлением 1R7
сигнализирует обрыв соединительных проводов и
металлическое замыкание между ними в том полу-
комплекте, где отсутствует устройство контроля.
Реле 1РУ4, действующее-при срабатывании по-
ляризованного реле 2ПР1, сигнализирует. о сниже-
нии изоляции проводов относительно земли до ве-
личины меньше 20 кОм.
6.1. 9. Автоматический’ контроль исправности
соединительных проводов.
Для исключения неправильного действия защи-
ты при обрыве соединительных проводов в защите
применен автоматический, контроль исправности
соединительных проводов, который построен на
принципе постоянной циркуляции выпрямленного
тока, наложенного на переменный ток соединитель-
ных проводов. . ' , ' -л.
Выпрямительный ток протекает по цепи, состоя-
щей из последовательно включенных обмоток реле
1ПР2 и соединительных проводов. Замыкающие
контакты реле 1ПР2 включены в цепь шунтовой
обмотки выходного реле 1РП.
При металлическом замыкании между соедини-
тельными "проводами реле автоматического контро-
ля ШР2, установленное со стороны, где отсутству-
ет устройство типа УК-1, действует на сигнал.
При обрыве соединительных проводов реле
1ПР2 обесточивается и действует-на сигнал через
указательное реле 1РУЗ.
Реле 1ПР2 имеет три обмотки: рабочую^, тор-
мозную и компенсационную.
Рабочая обмотка обтекается выпрямленным то-
ком, наложенным на переменный ток соединитель-
ных проводников. Под действием этого тока реле
находится в сработанном положении.
Тормозная обмотка, которая включена через
добавочное сопротивление 1R8, служит для ускоре-
ния возврата реле 1ПР2 при обрыве соединитель-
ных проводов.
Компенсационная обмотка реле включена по-
следовательно с тормозной .обмоткой дифференци-
ального реле 1ПР1 и обтекается выпрямленным
током, величина которого пропорциональна пере-
менному току, протекающему в соединительных
проводах. ,
Компенсационная обмотка реле служит для уст-
ранения вибраций и отброса, контактов реле при
коротких замыканиях в зоне защиты. Вибрацию
контактов реле 1ПР2 вызывает переменный ток в
рабочей обмотке реле, величина которого пропор-
циональна падению напряжения на конденсаторе
ЗС1 при протекании по нему переменного тока
вспомогательных проводов. Вибрация крнтактов
возникает, если амплитуда переменного'тока в ра-
бочей обм.отке реле превышает разность номиналь-
ного тока контроля и тока возврата реле.
6. 2. Устройство контроля и измерения сопро-
тивления из'оляции соединительных проводов.
Устройство контроля типа УК 1 устанавливает-
ся на станции или подстанции со стороны основно-
го питания защищаемой линии. К устройству пода-
ется вторичное напряжение 100 В от трансформа-
тора напряжения, включенного на шины подстан-
.ции.
Трансформатор 2ТН. Промежуточный трансфор-
матор 2ТН имеет три обмотки: одну первичную
и две . вторичные. Одна из втор.ичных обмоток
трансформатора питает цепь контроля исправно-
сти соединительных проводов”, а вторая — цепь из-
мерения сопротивления изоляции соединительных
проводов.
Для снижения колебаний тока контроля при
изменении первичного напряжения трансформатор
2ТН выполнен насыщающимся с включением в его
первичную обмотку, конденсатора 2С1; емкостью
1 мкФ. В связи с этим вторичное напряжение име-
ет достаточно высокую стабилизацию при колеба-
ниях первичного напряжения.
Сопротивление 2R4 -служит для установки тока
контроля, величина которого, должна быть равной
5,5 мА; ' .
Выпрямительный мост 2МВ, выполненный из
четырех диодов, осуществляет двухполупериодное
выпрямление переменного тока.
Конденсатор 2С2 обеспечивает сохранение пред-
шествующего режима в цепях контроля («память»)-
при значительном снижении напряжения при ко-
ротких замыканиях на защищаемой линии на вре-
мя, равное 14-3 с. . '
Колебание времени в пределах 14-3 с обуслов-
лено различным сопротивлением соединительных
проводов. Большее время соответствует сопротив-
лению проводов 1400 Ом, а меньшее — сопротив-
ление, равному 0.
Поляризованное реле 2ПР1 обеспечивает авто-
матический контроль сопротивления изоляции сое-
динительных .проводов.
Конденсатор 2СЗ служит для сглаживания пуль-
сации выпрямленного напряжения.
Дроссель 2Д ограничивает напряжение на сое-
динительных проводах относительно земли при по-.'
явлении значительных потенциалов на заземляю-^,
щем контуре подстанции.
6. 3. Изолирующий трансформатор.
Изолирующий трансформатор ЗТИ электриче-
ски изолирует соединительные провода от осталь-
ной части устройства защиты. Вторичная обмотка
трансформатора выполнена из двух равных сек-
ций. между которыми включен разделительный
конденсатор ЗС1. Конденсатор ЗС1 разделяет цепи
переменного тока защиты и наложенного выпрям-
ленного' тока контроля исправности соединитель- .
ных проводов.
7
Конденсатор ЗС2. Конденсатор ЗС2, включен-
параллельно первичной .обмотке изолирующе-
, трансформатора ЗТИ, повышает" чувств.итель-
и ть и улучшает тормозные характеристики за-
шиты при малой емкости соединительных прово-
дов. . z .
7. Контрольно-измерительные приборы
- На лицевой стороне плиты устройства контроля
• типа УК-1 установлен микроамперметр, предназ-
наченный для периодического измерения сопротив-
ления изоляции соединительных проводов относи-
тельно земли и величины тока контроля. Включе-
ние микроамперметра для измерения сопротивле-
ния изоляции производится кнопкой 2К1, для из-
мерения тока контроля— кнопкой 2К2.
Градуировка микроамперметра для точного из-
мерения сопротивления изоляции производится ре-
зистором 2R3.. Отклонение-стрелки прибора на всю.
шкалу («100») имеет место при сопротивлении изо-
ляции, равном нулю. '
- Градуировка микроамперметра для точного из-
мерения тока контроля производится резисторами
2R4 и 2R5. Отклонение ч стрелки прибора на всю
шкалу («100») имеет место при токе контроля,
равном 10 мА. .
8. Размещение и монтаж-
Аппараты комплекта - защиты предназначены
для установки на заземленной металлоконструкции
и крепления к панели толщиной не более 5 мм.
Рабочее положение в пространстве — установка
на вертикальную плоскость. Допускается отклоне-
ние от рабочего положения не более 5° в любую
сторону...
Крепление комплекта защиты типа ДЗЛ-2 к па-
нели осуществляется с помощью болтов 4М6Х35
58.С. 16, .соответствующих шайб и пружинных шайб
и гаек М6.5.С.016.
Для крепления устройства контроля типа УК-1
при заднем присоединении необходимо в его осно-
вание ввернуть шпильки М6Х45, затем устройство
--устанавливается на панель и закрепляется с по-
мощью гаек Мб и соответствующих шайб.
Для крепления устройства контроля типа УК-1
и изолирующего трансформатора типа ТИ-1 при пе-
реднем присоединении необходимо к их основанию
установить специальные пластинки с помощью вин-,
тов М4Х22 с потайной головкой.
Монтажные.провода, подключаемые к клеммным
зажимам аппаратов комплекта защиты; на кон-
цах имеют.кольца с внутренним диаметром 4,1. ,
8
9. Маркировка и пломбирование
9. 1. Комплект защиты типа ДЗЛ-2, устройство
контроля типа УК-1 и трансформатор изолирую-
щий типа ТИ-1, входящие в. защиту, имеют марки-
ровку в соответствии с ГОСТ 18620—86.
9. 2. Конструкцией комплекта защиты пломби-
рованние не предусмотрено.
АО. Тара и упаковка
- Упаковка аппаратуры комплекта защиты по
ГОСТ 23216—78 для условий транспортирования и
хранения и. допустимых сроков сохраняемости, ука-
занных в разделе «Транспортирование и хранение».
Детали для крепления комплекта защиты и
присоединения внешних проводников укладывают--
ся во внутреннюю упаковку вместе с комплектом
защиты.
Сочетание ’ видов и вариантов транспортной
тары с типами внутренней упаковки, по
ГОСТ 23216—78 для категории упаковки КУ-2.
11. Указание мер безопасности
. 11.1. Монтаж, обслуживание- и эксплуатация
комплекта защиты разрешается лицам, прошедшим
специальную подготовку и ознакомившимся с дан-
ным. техническим описанием.
11. 2. Монтаж аппаратуры комплекта защиты
Должен вестись в обесточенном состоянии. При не-
обходимости проведения проверок или изменения
уставок должны приниматься дополнительные ме-
ры, предотвращающие поражение обслуживающе-
го персонала электрическим током.
И. 3. По классу защиты человека от поражет
ния электрическим' током аппаратура .комплекта
защиты Соответствует классу 0 по ГОСТ
12.2.007.0—75. . '
12. Порядок установки
12. 1. Комплект защиты типа ДЗЛ-2 и устрой-
ство контроля типа УК-1 приспособлены для пе-
реднего или заднего (винтом или шпилькой) при-
соединения внешних проводников.
Контактные . зажимы выводов аппаратуры ком-
плекта защиты допускают присоединение к каждо-
му из них одного или двух медных проводников,
каждый номинальным сечением 1,5 мм2.
13. Подготовка к работе
13. 1. Аппаратура комплекта защиты не под-
вергается консервации смазками и маслами, и ка;
кой-либо расконсервации не требуется.
13. 2. Перед включением в работу комплекта
защиты убедитесь в отсутствии в нем дефектов,
которые могли появиться при нарушениях правил
транспортирования ихранения.
- 13. 3. Завод-изготовитель выпускает комплект
защиты с коэффициентом h=l и К-= —6. При не-
обходимости установки другик значений коэффи-
циентов h и К следует произвести подрегулировку.
Регулировка уставки h производится измене- нием числа витков первичной.обмотки трансформа- тора 1ТФ путем переключения накладки на перед- ней стороне плиты трансформатора в зависимости от максимального значения вторичных токов к. з. (см. табл. 1): Коэффициент фильтра «К» регулируется изме- нением сопротивлений резисторов 1R1 и 1R2. При регулировании величины К сопротивление, обтекаемое током фазы С (1R2), должно равнять- ся сопротивлению, обтекаемому током фазы А (1RD- В табл. 3 приведены значения сопротивления взаимоиндукции между обмотками Wi и W2 транс- форматора 1ТФ (Хр) и сопротивлений 1R1 и 1R2 для различных сочетаний h и К. • Велиина X ц-и R при различных сочетаниях уставок h и К Таблица-3
h К 1 •1,5 , ' 2
1 А . 5 А 1 А 5 А 1 А 5 А
— 4 X ц в Ом 10 0,4 6,67 0,267 5 ' 0,2
R в Ом 9,65 0,386 .6,44 0,258 4,82 0,193
— 6 X ц в Ом 10 0,4 6,67 0,267 5 0,2.
R в Ом 8,08 0,323 ,5,39 0,2-16 4,04 0,162
— 8 X ц в Ом •10 0,4 6,67 0,267 5 0,2
R в Ом 7,43 0,297 4,96 0,198 3,71 0,149
- — 10 X ц в Ом 10 0,4 6,67 0,267 5 0,2
R в Ом 7,06 0,282 4,71 0,189 3,53 0,141
13. 4. Проверьте наличие накладок 1Н1, 1Н2 и
накладок между зажимами 9—11, 13—15, 23—25
комплекта защиты типа ДЗЛ-2, 6—8 устройства
типа УК-1.
При применении комплекта защиты для линий
с разрядниками накладка 1НЗ должна быть уста-
новлена на зажимах 16—63 (см. приложение 6)'.
В случае применения комплекта защиты для
.линий без разрядника указанная накладка должна
быть установлена на зажимах 36—27. •
13. 5. При применении комплекта защиты для
.линий с разрядниками в выходном реле 1РП обе
удерживающие обмотки должны быть исключены.
Для этого необходимо установить перемычки меж-
ду зажимами 22—24 и 26—28 комплекта защиты
ДЗЛ-2.
- 13. 6. Установите ток контроля, равный 5,5 мА.
Величина тока регулируется сопротивлением 2R5
и контролируется по миллиамперметру 2Г при нд-
жатии кнопки 2К2 (миллиамперметр с пределом
измерения 0—50 мА, класс точности 0,5).
13. 7. Проверьте величину максимального со-
противления замыкания, при котором срабатывает
реле контроля 2ПР1 в полной схеме.
Проверка осуществляется путем подбора сопро-
тивления на магазине сопротивлений, включением
его поочерёдно между каждым из соединительных
проводов и заземлением. Это сопротивление долж-
но быть не менее 20 кОм.
*13. 8. Проверьте поведение комплекта защиты
при замыканиях соединительных проводов, а так-
же при их Обрыве.
Реле 1ПР1 не должно срабатывать как при
однократных замыканиях, так и при многократных
прерывистых замыканиях соединительных прово-
дов при полностью собранной схеме комплекта за-
щиты.
'Проверка надежности работы реле контроля
1ПР2, т. е. быстрая блокировка защиты как при
однократном, так и при многократном прерывистом
обрыве цепи соединительных проводов в пол-
ностью собранной схеме комплекта защиты долж-
на производиться при токе нагрузки, линии
1,2 I ном.
Если ток нагрузки линии при .проверке меньше
0,6 I ном., то для ускорения действия* реле 1ПР1
- имитируется двухфазное короткое замыкание на
землю фаз А и С. При этом на полукомплектах
обоих концов линии фаза В соединяется с нуле-
вым Проводом на испытательном блоке и отсоеди-
-няется от панели.
Как однократные обрывы соединительных про-
водов,-так и многократные’ прерывистые обрывы
не. должны приводить к срабатыванию или даже
вздрагиванию выходного реле 1РП.
Цб данным эксплуатации имели место случаи'
ложных срабатываний защиты при размыкании
'закороченных ранее соединительных проводов
вблизи конца линии, на котором установлено уст-
ройство контроля типа УК-1. Время поступления
импульса на выходное реле защиты 4РП. в данном
случае может достигать 22 мс.
Ложное действие защиты может быть предот-
вращено путем увеличения времени- срабатывания
выходного -реле 1РП дб величины, превышающей
35 мс, что достигается либо включением . тормоз-
ной обмотки реЛе 1РП по схеме для применения
комплекта защиты на линиях с разрядниками,' ли-
бо заменой быстродействующего выходного реле
на реле другого типа.
13. 9. Проверьте правильность подвода и фази-
ровку токовых цепей от трансформаторов тока до
зажимов комплектов защиты и правильность
включения изолирующих трансформаторов, и сое-
динительных проводов между'полукомплектами за-
щиты противоположных концов лицин .по приня-
. той в энергосистемах методике.
9
13. 10. Комплект защиты типа ДЗЛ-2, в основ-
ном, предназначен для использования на линиях
в сетях с большими токами замыкания на землю.
В отдельных случаях комплект защиты может так-
же применяться на линиях, и в сетях с изолиро-
ванной нейтралью.
Для линий в сетях с изолированной нейтралью
подвод- токовых цепей от трансформаторов тока
к зажимам комплекта защиты должен быть выпол-
нен согласно схеме, приведенной на рис. 6. При
этом реле тока 1РТ должно" быть исключено из
схемы, для этого необходимо снять реле 1РТ с
комплекта защиты типа ДЗЛ-2 и установить зако-
ротку между зажимами 1-38 комплекта защиты
типа ДЗЛ-2. Вместо’ реле 1РТ на панели(следует
дополнительно установить реле напряжения тйпа
РН-53/60 Д, включенное на напряжение ЗПо, а его
контакты включаются аналогично реле 1РТ.
. 14. Порядок работы.
14. 1. Нормально комплект защиты должен
быть включён для действия на отключение выклю-
чателей. '
.14. 2. Операция с комплектом защиты при. оп-
робовании линии напряжения.
Если трансформатор напряжения, питающий
устройство контроля цепи соединительных прово-
дов, установлен на шинах подстанции, от которых
производится опробование линии, например, пос-
ле ремонта ее, то никаких операций с комплектом
защиты производить не следует. '
Если же указанный трансформатор напряжения
.установлен На линии или на шинах-противополож-
ной подстанции, то перед , опробованием линии
напряжения от шин данной подстанции необходи-
мо шунтировать замыкающий контакт реле конт-.
роля 1ПР2 в цепи выходного реле. Шунтирование
контактов реле 1ПР2 может производиться либо
от накладки, установленной на панели, либо, ав-
томатически, от ключа управления выключателей.
В последнем случае никаких операций с наклад-
кой производить не следует.
. После включения линии с обеих сторон наклад-
ка должна быть разомкнута, если до этого она бы-
ла замкнута.
14. 3. Операция с комплектом защиты при ра-
ботах на выключателе.
Если линия отключена с одного конца с по-
мощью выключателя, например, выводимого в ре-
монт, то на этом конце линии цёпи отключения
выключателя полукомплекта защиты должны быть
выведены из действия. На противоположном конце
линии, оставшейся под напряжением, полуком-
плект защиты должен быть-включен нормально.
14. 4. Комплект защиты предназначен для дли-
.тельной непрерывной эксплуатации, имеет цепи
10
внешней сигнализации и не требует от обслужи-
вающего персонала постоянного наблюдения.
14. 5. Сигнализация действия защиты.
При коротких замыканиях в защищаемой зоне
выпадают флажки указательных реле 1РУ1 и
1РУ2.
При обрыве цепи соединительных проводов и
при обрыве цепи напряжения переменного тока,
питающего устройство контроля, выпадает флажок
реле 1РУЗ. " .
При замыкании на землю любого из соедини-
тельных проводов выпадает флажок указательно-
го реле 1РУ4.'
15. Измерение параметров,
регулирование и настройка
15. 1. Все элементы и реле комплекта защиты
регулируются на заводе и не нуждаются в прове-
• дении проверок, регулирований, наладок и снятии
характеристик.
Большинство элементов схемы защиты конст-
руктивно выполнено так же, как и аналогичные
элементы защиты типа ДЗЛ-1. Поэтому при необ-
ходимости (например, в случае нарушения регули-
ровки или при плановых эксплуатационных про-
верках) регулирование и настройка комплекта за-
_ щиты и его элементов производятся в соответствии
с общим положением по проверке -защиты типа
ДЗЛ-2.
15. 2. При проверке^ комплекта защиты пере-
менный и постоянный ток и напряжение должны
подаваться на комплект; защиты, при помощи ру-’
бильников. Снятие характеристик при больших то-
ках следует- производить быстро, обращая особое
внимание на нагрев сопротивлений 1R1 и 1R2 ком-
бинированного фильтра тока. В целях предупреж-
дения повреждения аппаратов комплекта защиты
максимальный ток при проверке не должен пре-
вышать . 7 А (для I ном = 1 А) и 35 А (для
I ном = 5 А). - f
15. 3. Проверка электрической прочности изо-
ляции и измерение сопротивления изоляции меж-
ду электрически не связанными цепями должна
производиться при снятых поляризованных реле.
Сопротивление изоляции измеряется в холодном
состоянии аппаратов f комплекта защиты мегом-
метром, на номинальное напряжение 1000 В.
16. Характерные неисправности и методы
их устранения
16. 1. Неисправность может возникнуть, при на-
рушении условий транспортирования, хранения и-
эксплуатации.'
16. 2. Поиск неисправностей начинайте с про-
верки режимов работы отдельных органов.
16. 3. Характерные неисправности и. методы, их
устранения.
Таблица 4
Наименование неис- - правиости, внешнее проявление и дополин- ' тельные признаки Вероятная причина Метод устранения
1. Отсутствует ток контроля Вышел из строя один из резисто- ров 2R4, 2R5 Заменить рези- стор 2R4 или 2R5 ‘
Отсутствует на- пряжение пита- ния Проверить нали- чие напряжения питания на зажи- мах 5—7 УК-1
2. Вибрирует реле 1ПР2 Недостаточен ток контроля Установить ток контроля не ме- нее 5,5 мА
3. Не работает реле 2ПР1 при замыкании -, на землю одного из соединительных про- водов ВышеЛ из строя резистор 2Р1или один из диодов 2Д1, 2Д2 Заменить рези- стор 2R1 или один из диодов 2Д1, 2Д2
• . 17. Транспортирование и хранение
17. 1. Транспортирование упакованных аппара-
тов комплекта защиты может производиться лю-
бым видом закрытого транспорта, предохраняю-
щим аппараты от воздействия солнечной радиа-
ции, атмосферных осадков, пыли и разких колеба-
ний температуры с соблюдением мер предосторож-
ности против механических воздействий.
17. 2. Комплект защиты в упакованном виде
может храниться в закрытом неотапливаемом по-
мещении при температуре не ниже минус 40°С.
. Срок сохраняемости в упаковке — 2 года.
7.
18. Комплект поставки
В комплект поставки входят:
— блок-реле типа ДЗЛ-2 — 2 шт.;
— -устройство контроля типа УК-1— 1 шт.;
— трансформатор изолирующий типа ТИ-1 ч—
2 шт.;
— паспорт — 1 экз.;
— комплект деталей для переднего или заднё-'
го крепления и присоединения внешних проводни-
ков — по' 1 комплекту на каждый аппарат;
— техническое описание и инструкция по экс-
плуатации — 1 экз.
При поставке комплекта зашиты на экспорт в
комплект поставки входит комплект запасных час-
тей, содержание которого приведено в табл. 5.
Запасные части поставляются для пусконала-
дочных работ.
Таблица 5
№ п. п. Наименование Обозначение Колич.
1. Катушка (для 1уд=1,-А) 5БК.520.730 1
5БК. 520.730-01
2. Катушка (для 1уд = 2 А) 5БК.520.730-02 1
5БК.520.730-03
3. Катушка~ (для 1уд = 4 А) 5БК.520.730-04 1
5БК.520.730-05
4. Комплект запасных ча- стей к реле типа ' РУ 21/110 (для Пи=110 В) - 0БК.434.312-12 1
ОБК.434.311-12
5. Комплект запасных ча- стей к реле типа РУ 21/220 (для Uh=220 В) ОБК.434.31.2-11 1
ОБК.434.311-11
6. Комплект запасных ча-' стей к реле типа РТ 40/2 0БК.434.406 1
0БК.434.406-01"
7. Пластинка контактная . 5БК.557.090 , 2
8. ’Пластинка контактная 5БК.557.091 2
9. Реле поляризованное 6БК.230.170 6БК.230.170-01 1
10. Реле поляризованное 6БК.230.170-02 1
6БК.230.170-03
11. Колодка 5БК. 143.206
5БК. 143.206-01
Примечание. Номера чертежей в числителе соответствуют
запасным частям для стран у умеренным климатом, номера .
чертежей в знаменателе соответствуют запасным частям для
стран- с тропическим ^климатом. Комплектация по пунктам:.
№ 1, 2, 3, 4, 5 поставляется ,в зависимости от I уд, Uh,
• Приложение 1
Технические данные блок-реле дифференциального типа ДЗЛ-2.
.. Таблица 6
Обозначе- ние по принципи- альной - схеме Наименование и тип элементов , sf Технические данные Примечание
исполнение на 110 В исполнение на 220 В
I 2 3 4 5
1ТФ Трансреактор Исполнение по току 1 А Wi = 90 вит. 1 пклпк W3=425 вит. W2=30 вит. I “ЬД-о.ао ПЭВ-2/0,5 Отводы от 45 и 60 вит;
Й А- Wi = 18 вит. I ; пr гт 1 о W3 = 85 вит, W2=6 вит. ( НЬД-1,У пЭВ-2/1,6 Отводы от 9 и 12 виТ. от 3 до 4 вит.
1ТП Трансформатор Исполненйе по току 1 А W = 400 вит. ПЭВ-2/0,5? Wi = 2000 вит. ПЭВ-2/0,14 W2= 14000 вит. ПЭВ-2/0,08
5 А W=80 вит. ПБД-1-18 ' Wj = 2000 вит. ПЭВ-2/0,14 W2= 14000 вит. ПЭВ-2/0,08
1РП Реле промежуточное Исполнение по току 1 А Wi = W2=72 вит. ПЭВ-2/0,4 W3=W4 = 4000 вит. ПЭВ-2/0,1 —
2 А W, = W2=36 вит.-ПЭВ-2/0,56 ' . W3=W4 = 4000 вит. ПЭВ-2/0,1 '
4 А W1 = W2=18. вит. ПЭВ-2/0,8 Ws=W4=4000 вит. ПЭВ-2/0,1 -
1ПР1 Реле поляризованное типа РП-7 Wt= 1200 вит. ’ПЭВ-1/0,1 R = 68 Ом Wp=11000 вит. ПЭВ-1/0,1 R=1280 Ом ж -и*-
1ПР2 Реле поляризованное типа РП-7 О о о О.' СЧО CD II II II - N Ф £££ ПЭВ-1/0,1 -
1РТ Реле тока . • РТ-40/2 (для' 1н=5 А) РТ-40/0,6 (для 1н=1 А)
1РУ1 1РУ2 Реле-указательное типа РУ21 РУ-21/1 (для I удерж. 2 и 4 А) РУ-21/0,5 (для I удерж. 1 А) -
1РУЗ Реле указательное типа РУ21 РУ-21/0,025
1РУ4 Реле указательное типа РУ21 . РУ-21/110 | ’ РУ-21/220 . -
1R, 1R2 - Сопротивление Исполнение _ г по току 1 А Проволока константановая 0 0,8 R= 16 Ом
5 А Проволока константановая 0 0,8 Р = О,58 Ом
1В5 Резистор МЛТ-1 15 кОм±Ю%
1R6 . Резистор ПЭВ-15 ’ 15 кОм±Ю°/о 4,3 кОм±Ю% Общепром. исп.
Резистор С5-35 В-15 Вт Тропич. исп.
1R7 Резистор ПЭВ-15 2,7 кОм±Ю% 5,1 кОм±5% Общёпром. исп.
Резистор С5-35 В-15 Вт Тропич..исп.
1R8 Резистор ПЭВ-15 2X2,7 кОм±Ю% 2X5,1 кОм±5% Общепром. исп.
Резистор С5-35 В-15 Вт Тропич. исп.
1С1 Конденсатор К73-17 2.2 мкФ±10%,^160 В ' ‘
1СЗ Конденсатор МБГО К73-17 С=С' + С" . . Cz==4 мкФ, .400 В С" = 2,2 мкФ±10%, 160 В
1С4 Конденсатор МБГО 30 мкФ, 160 В
1С5 Конденсатор К50-12 200 мкФ, 50 В ’ *
1МВ1 - 1МВ2 Блок выпрямительный кремниевый КЦ-402Ж .
1ДГ . Диод КД-205А -
1СТ1 1СТ2 Стабилизатор СГШ ' ' . У
12.
. Технические данные устройства контроля типа УК-1
Продолж. приложении 1
Продолж. таблицы 6
Обозначе- ние 'ПО принципи- альной схеме Наименование и тип элементов Технические данные К' Примечание
исполнение на ПО В / исполнение на 220 В
1 2 3 4 5
2ТН Трансформатор W = 3000 вит. ПЭВ-2/0,2 . { SK ПЭВ-2/0,25 •
2Др Дроссель W= 14000 вит. ПЭВ-2/0,1 -
2ПР1 Реле поляризованное типа РП-7 Wi = 4000 вит., R=600 Ом W2 = 25OOO вит., R = 800 Ом, ПЭЛ-0,6 Обмотки соединены последовательно
2R1 Резистор МЛТ-1 22 кОм±Ю%
2R2 Резистор МЛТ-1 100 кОм±Ю% •
- 2ВЗ Резистор ППЗ-43 1 кОм±Ю°/о Общепром. иен.
Резистор ППБЕ-Т-ЗВ Тропич. нсп.
2R4 Резистор ППЗ-43 560 Ом±Ю°/о - Общепром. исп. >
‘Резистор ППБЕ-Т-ЗВ - Тропич, нсп.
2R5 -Резистор ПЭВР-10 12 кОм±Ю% Общепром. исп.
Резистор С5-36-В-10Вт Тропич. нсп.
2С1 Конденсатор МБГЧ 1 мкФ, 250 В -
2С2 Конденсатор К50-12 С=2Х200 мкФ, 50 В Конденсаторы соеди- нены параллельно
2СЗ ' Конденсатор К50-12 200 мкФ, 50 В •
-2МВ Диоды КД-205А - Соединены по схеме моста
2Д1 2Д2 ' . 1 Диоды КД-205А
2К1 2К2 Микровыключ атель ЕИБ 721.000
2Г Микроамперметр М 2003 Шкала 0-100 мкА
' Технические данные трансформатора изолирующего типа ТИ-1
Обозначе- ние по принципи- альной схеме Наименование и тил элементов Технические данные Примечание .
з.ти Трансформатор изолирующий W] = 850 вит. ПЭВ-2/0,8 W2-W3=1275 вит. ПЭВ-2/0,35 . Пакет железа 30X80
ЗС1 Конденсатор МБГП 10 мкФ,.400 В
ЗС2 Конденсатор МБГЧ-1-2А С=С'+С" С'=0,5 мкФ, 250 В ' . С" = 0,5 мкФ, 250 В -
13
Приложение 4
а) переднее приеееВинение
-5) заднее присоединение
Габаритные, установочные, присоединительные размеры
блок-реле дифференциального типа ДЗЛ-2.
Общий вид блок-реле типа ДЗЛ-2. - » *
14
Продолжение приложения 4
2СЗИ
I ,tU
Схема электрическая соединений комплекта контроля
типа УК-1.
б) заднее присоединение
а) переднее присоединение
Габаритные и установочные размеры устройства
контроля типа УК-1.
15
Продолжение приложения 4
Общин вид .устройства контроля типа УК-1.
Приложение '5
— ЗС2‘1нк9
-—ЗС2*0,5МКФ
—302’0,ЗМКФ
—-302’0,25НК<Р
---302*0
• Примечание. Величина емкости. ЗС2 зависит от расположения перемычек между зажимами.
Схема электрическая соединений трансформатора изолирующего типа ТИ-1.
16
Габаритные и установочные размеры
изолирующего трансформатора типа ТИ-1.
Общий вид изолирующего трансформатора типа ТИ-1.
. I—.Цели переменного тока.
II—Цепи постоянного тока.
’ III—Пуск ДПВ.
IV—Цепи отключения.'
Схема электрическая принципиальная комплекта защиты типа ДЗЛ-2.
, V—К трансформатору напряжения.
VI—На отключение выключателей. ;
VII—Цепи контроля вспомогательных проводов.
VIII—Блок-схема защиты.
IX—Ко‘второму полукомплекту.
. X—Цепи сигнализации.
XI—На сигнал.
XII—Срабатывание защиты'.'
XIII—«Обрыв».
XIV—«Земля».
I
Приложение 7
Вид на цоколь спереди
<npt -М3 -i.pT
/PT
КБ
Н>Т i\iCS
К2Ц8 д 7РУР K3/39 ^1РУ5 K3/37 ” KSfiS " mi
£Г
. ®<s«
51/М2
Т8НМВ2
52/1МВ2
52НСЗ"
1S2PC7^
- 32na'
m
о 0 no
од а л nnn
S K5®
ЧРГ
к hl -*=—-o 16/K6
K6i63
iPniih ~U©5 ш[]— J14L 91П. 2T(K6
о
Л
1Н2
1ПР1
У 55ЦСЗ
liaSj
/С5
IMM/52 7H2I56 4 «□□ага J , n J»*l F""l f”l F“1 23iK3
/ПР21А9 T я «!К1
1НЦ55 £J t-J UJ О 4 /1 □ ООП
-о
KllW.
W3 , .
Едткц;
7РП
КБ/27
7РПА2
<*6Ц£
О
Я
1ПР21&0^
nmsij
^2iS1 4-
1ДП51
Верхний
1МВ1-
6/K2.' №/55,
51/1772,2
1MB2
Нижний
52/1С/
7ДГ
th
П
О
о
. /4//С4
» Вид на плиту сзади
KZ
1ЛР2
7ПР2
1Cl{
КЗ,125
I *O
iPnlRZ
6 1ГП 0
К H
•fRl
7РТ
ПФ
7RZ
1R1
1ТП
ПФ
1NM
7R2
7
Ki/75
7ПР2
9
1ПР1
К 7
1CS
КЦ5
7РЩ
7R7
7;
/РЛ
1РП
KR/38
//,о
Ч О
. <ППНЗг-
Utz imidfc
—icsiiyV*
2biK‘,
2</K5
28/^
'2И11РУ2
^5 o2
•#
Схема электрическая соединений блок-реле ДЗЛ-2.
/СЗ'
—<?
§
RR/7P7
° 7.5^0
.2 о
оЛ1кР~
