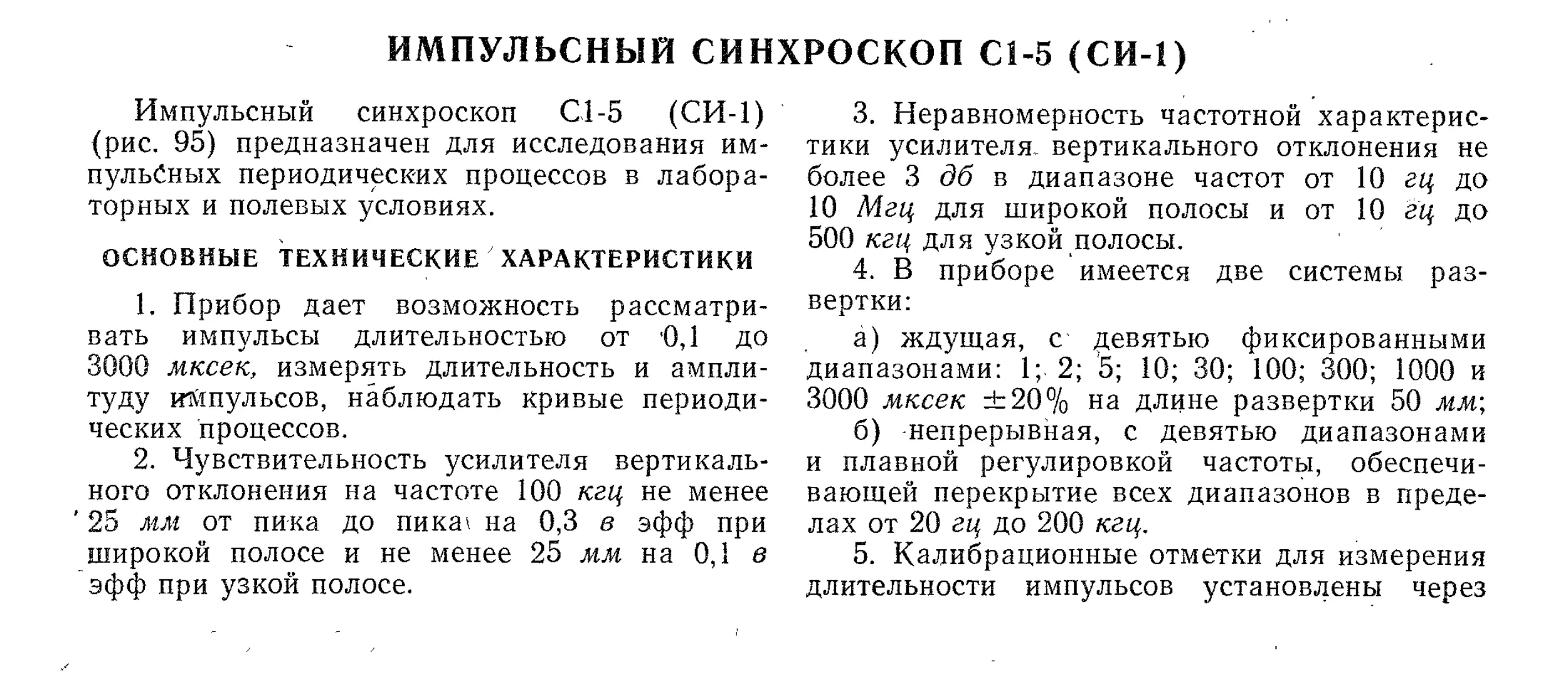

ИМПУЛЬСНЫЙ СИНХРОСКОП С1-5 (СИ-1)
Импульсный синхроскоп С1-5	(СИ-1)
(рис. 95) предназначен для исследования им-
пульсных периодических процессов в лабора-
торных и полевых условиях.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.	Прибор дает возможность рассматри-
вать импульсы длительностью от '0,1 до
3000 мксек, измерять длительность и ампли-
туду импульсов, наблюдать кривые периоди-
ческих процессов.
2.	Чувствительность усилителя вертикаль-
ного отклонения на частоте 100 кгц не менее
25 мм от пика до пика\ на 0,3 в эфф при
широкой полосе и не менее 25 мм на 0,1 в
эфф при узкой полосе.
3.	Неравномерность частотной характерис-
тики усилителя, вертикального отклонения не
более 3 дб в диапазоне частот от 10 гц до
10 Мгц для широкой полосы и от 10 гц до
500 кгц для узкой полосы.
4.	В приборе имеется две системы раз-
вертки:
а)	ждущая, с девятью фиксированными
диапазонами: 1; 2; 5; 10; 30; 100; 300; 1000 и
3000 мксек ±20% на длине развертки 50 мм\
б)	непрерывная, с девятью диапазонами
и плавной регулировкой частоты, обеспечи-
вающей перекрытие всех диапазонов в преде-
лах от 20 гц до 200 кгц.
5.	Калибрационные отметки для измерения
длительности импульсов установлены через
0,05; 0,2; 1,0; 5; 20 и 100 мксек. Погрешность
калибратора длительности не превышает
±5%.
Входной делитель обеспечивает необходимое
уменьшение амплитуды сигнала. Далее он
усиливается усилителем вертикального откло-
Рис. 95. Осциллограф типа С1-5.
6.	Калибратор амплитуды с непосредствен-
ным отсчетом на участке шкалы 0,2—1,2 в
эфф имеет погрешность не более ±10%.
нения и поступает, на вертикально-отклоняю-
щие пластины ЭЛТ.
Генератор развертки может работать в
Рис. 96. Блок-схема осциллографа типа С1-5.
7.	Прибор питается от сети переменного
тока напряжением 127 и 220 в 50 гц и 115 в
400 гц при колебаниях напряжения сети от
+ 5 до —10%.
8.	Мощность, потребляемая от сети, не бо-
лее 180 ва.
9.	Габариты: не более 430x360x220 мм.
10.	Вес прибора не более 18 кг.
ОПИСАНИЕ БЛОК-СХЕМЫ
Исследуемый сигнал по коаксиальному ка-
белю (рис. 96) подается на вход прибора.
ждущем и автоколебательном режимах. Пи-
лообразное напряжение, вырабатываемое ге-
нератором, предназначено для создания вре-
менной развертки. Генератор формирует так-
же импулрсы подсвета. .
Усилитель синхронизирующего напряжения
осуществляет усиление напряжения синхрони-
зации до величины, необходимой для стабиль-
ной работы генератора развертки. Он может
быть также использован как усилитель гори-
зонтального отклонения.
Калибратор длительности служит для из-
мерения временных интервалов. Он выраба-
тывает калибрационное напряжение,, благода-
ря которому на линии развертки ЭЛТ созда-
ются яркостные отметки, следующие через из-
вестные промежутки времени.
Длительность исследуемого процесса опре-
деляется на основании подсчета количества
меток, уместившихся на той части линии раз-
вертки, на протяжении которой совершается
этот процесс.
Принципиальная схема прибора приведена
на рис. 97.
РАБОТА С ПРИБОРОМ
Работа с генератором развертки
А. Работа в режиме ждущей развертки
1.	Включить прибор в сеть и дать ему про-
греться в течение нескольких минут.
2.	Поставить переключатель Род работы в
положение «Жд. _П_ » или «Жд. ~1_Г »•
3.	Переключатель Род синхр. установить в
положение Внутр.
4.	Рукоятками Делитель и Усиление уста-
новить величину изображения, удобную для
наблюдения.
5.	Вращением рукояток Развертка, Часто-
та плавно и Синхрониз. установить необходи-
мый масштаб и неподвижность изображения.
При этом величину синхронизирующего сиг-
нала необходимо выбирать возможно мень-
шей, но достаточной для получения устойчи-
вого изображения.
Б. Работа в режиме непрерывной развертки
с синхронизацией исследуемым сигналом
1. Установить переключатель Род работы
в положение Непр.
2. Выполнить указания пунктов 3, 4 и 5
раздела А.
В. Работа в режиме синхронизации
внешним сигналом
1.	Подать синхронизирующий сигнал на
гнездо Вход X осциллографа.
2.	Установить переключатель Род синхр. в
положение Внешн.
3.	Выполнить указания пунктов 3, 4 и 5
раздела А.
При работе в режиме ждущей развертки
с синхронизацией внешним сигналом положе-
ние переключателя Род работы должно соот-
ветствовать полярности синхронизирующего
импульса.
Г. Работа в режиме синхронизации
напряжением питающей сети
1.	Установить переключатель Род синхр.
в положение От сети.
2.	Рукоятку Род работы поставить в поло-
жение Непр.
3.	Выполнить указания пунктов 3, 4 и 5
раздела А.
Д. Развертка от внешнего источника
Если в качестве горизонтально-отклоняю-
щего напряжения необходимо использовать
напряжение внешнего источника, следует про-
делать следующие операции:
1.	Подать развертывающее напряжение от
внешнего источника на гнездо Вход.
2.	Переключатель Род работы установить
в положение Усилит.
3.	Переключатель Род синхр. установить
в положение Внешн. Амплитуда развертываю-
щего напряжения регулируется ручкой Синх-
рониз.
Определение длительности
исследуемого сигнала
1.	Произвести регулировки, согласно раз-
делу А.
2.	Установить переключатель Метки в та-
ком положении, чтобы количество калибра-
ционных меток было возможно большим, но
удобным для отсчета.
3:	Ручками Фокус и Яркость отрегулиро-
вать четкость изображения с метками.
Цена метки зависит от положения пере-
ключателя Метки и составляет: 0,05; 0,2; 1; 5;
20 и 100 мксек.
Определение амплитуды импульса
1.	Подать исследуемый импульс на вход
усилителя вертикального отклонения.
2.	При помощи входного делителя и руч-
ки Усиление установить на экране изображе-
ние импульса требуемых размеров, но не бо-
лее 25 мм.
3.	Отсчитать величину установленного
изображения по масштабной сетке, наложен-
ной на экран трубки.
4.	Запомнить положение переключателя
Делитель. Ручку Усиление до конца измере-
ний не сдвигать.
5.	Поставить входной делитель в положе-
ние Калибр.
6.	Ручкой Калибровка амплитуды отрегу?
лировать величину калибрационного сигнала
так, чтобы получить изображение, равное по
величине изображению исследуемого импуль-
са /или, если напряжение калибрационного
сигнала недостаточно, установить любую
удобную для отсчета величину, изображения
калибрационного сигнала. Для более точного
отсчета желательно, чтобы величина изобра-
жения калибрационного сигнала отличалась
не более чем в 1,5—2 раза от величины изоб-
ражения исследуемого импульса.
7.	Отсчитать показания по шкале потен-
циометра Калибровка амплитуды.
8.	Амплитуда исследуемого импульса опре-
деляется выражением:
' ' u^uk-K,
где а— величина исследуемого изображения
в, мм;
b — величина йзображейия калибрацион-
ного сигнала в мм;
Vk—величина калибрационного сигнала,
соответствующая величине изобра-
жения в в;
К — коэффициент деления входного дели-
теля, при котором измеряется исследуемый
сигнал.
При измерении напряжений синусоидаль-
ной формы все операции аналогичны. При
этом надо пользоваться непрерывной разверт-
кой и отсчет вести по шкале эфф. Величина
изображения исследуемого синусоидального
напряжения не должна превышать 50 мм.
Непосредственная подача напряжений
на отклоняющие электроды
 ‘ 	трубки
Исследуемый сигнал необходимо включить
непосредственно на отклоняющие электроды
трубки. В этих случаях следует пользоваться
внешней синхронизацией. Для непосредствен-
ного соединения с отклоняющими электрода-
ми служит панель с гнездами.
Для доступа к ней необходимо открыть
крышку, находящуюся на задней стенке кожу-
ха, вынуть из гнезда короткозамыкающйе
вилки, а на гнезда Пластины подать иссле-
дуемое напряжение. Максимальное входное
напряжение при ‘ подаче непосредственно на
отклоняющие электроды определяется рабо-
чим напряжением разделительных емкостей
и равно 200 в амплитудного значения.
