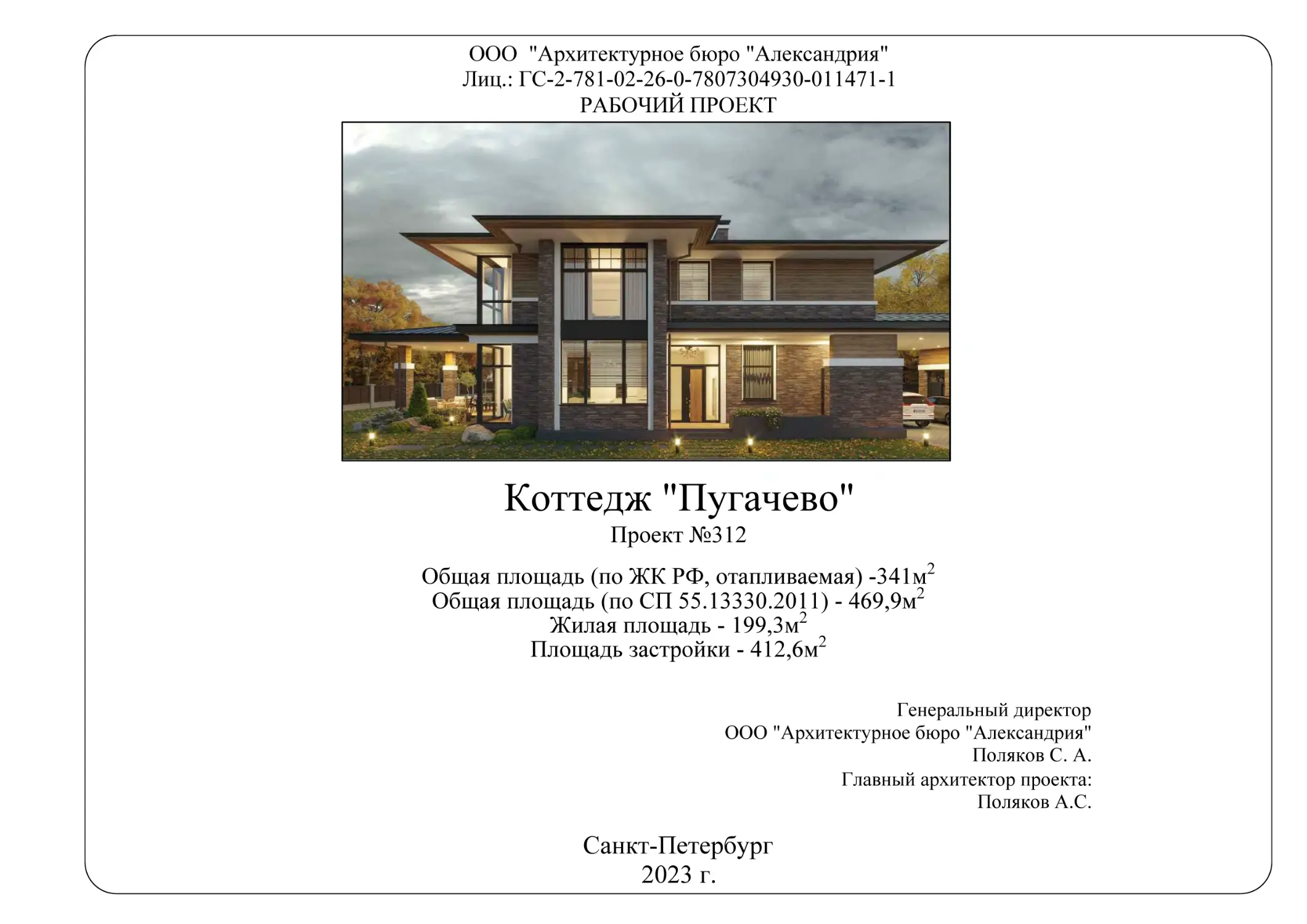

ООО "Архитектурное бюро "Александрия"
Лиц.: ГС-2-781-02-26-0-7807304930-011471-1
РАБОЧИЙ ПРОЕКТ

Коттедж "Пугачево"
Проект №312

Общая площадь (по ЖК РФ, отапливаемая) -341м2
Общая площадь (по СП 55.13330.2011) - 469,9м2
Жилая площадь - 199,3м2
Площадь застройки - 412,6м2
Генеральный директор
ООО "Архитектурное бюро "Александрия"
Поляков С. А.
Главный архитектор проекта:
Поляков А.С.

Санкт-Петербург
2023 г.

Общая пояснительная записка
Рабочий проект одноквартирного дома включает в себя разделы:
Общая часть (ОЧ).………………………………..1 лист
Архитектурно-строительный раздел…………83 листа
При проектировании как исходные данные приняты следующие
нормативные значения природно-климатических факторов:
Наружная температура воздуха………………….-26ºС
Вес снегового покрова……………………….180 кгс/м²
Напор ветра…………………………………….38 кгс/м²
Жилые помещения дома запроектированы по заданию Заказчика.
Конструкции стен, перекрытий, перегородок запроектированы
несгораемыми. Степень огнестойкости здания — III.

Архитектурно-планировочное решение
Проект разработан как индивидуальный по общей площади, этажности и
составу помещений. Дом запроектирован в двух уровнях: первый и второй
этаж.
На первом этаже — кухня, гостиная, прихожая, санузел, постирочная,
бойлерная, игровая, кабинет, гардеробная, кладовая и холл 1-го этаж. На
втором этаже— мастер-спальня, мастер-гардеробная, 2 санузла, 3 детских
спальни и балкон.
Здание в стилистике прерий имеет лаконичные фасады с выступающими
объемами и широкими свесами. Цветовое решение фасадов выдержано в
определенном стиле здания, так же подчеркивает его объемно-планировочную
структуру. Наружная отделка фасадов – кирпич и термообработанная
древесина. Отделка цоколя – крупноформатный керамогранит.

полуглянцевую поверхность. Крепить на обрешетку из деревянных брусков
50х50 мм. Архитектурные элементы кровли – лобовые доски, карнизы,
подшивки кровли и пр. — выполнить из сайдинга.
Трубы Оштукатурить вентблоки выше кровли. Штукатурку класть по
обшивке из цементно-стружечных плит, закрепленных на стальном каркасе
коробов.
Поверх штукатурки облицевать искусственным камнем или
кирпичом.
Инженерные сети Проектом предлагается отопление и ГВС от
собственной котельной на газовом либо жидком топливе. Водоснабжение – по
условиям участка. Канализационные стоки – в септик на участке. Вентиляция
– естественная вытяжная. Система дренажа по сцец.проекту.

Молниезащита
Молниезащиту выполнить согласно ГОСТ Р-51.628-1997 путем наложения
молниеприемного контура из стальной проволоки Ø8 мм на конек дома, и
спуска-токоотвода по стене из стальной проволоки Ø8 мм. Места соединений
осуществить сваркой. Токоотвод соединить с заземлителем, заглубленным на 0,8
м от поверхности.

Конструкции и материалы
Фундамент Дом запроектирован на фундаментной плите 300мм, на
которой возводятся монолитные ж/б ростверки высотой 320мм. Пространство
между ростверками заполнить песчаной засыпкой с коэффициентом
тромбования 1:1,4. По песчаной засыпке уложить слой Пеноплекс «С-35»
50мм по которому отлить монолитную стяжку пола 80 мм. За нулевую отметку
принят уровень верха монолитной железобетонной стяжки черного пола
первого этажа, уровень земли -0.500.
Стены Кладка стен начинается с отметки «-0.130» – из полнотелого
керамического кирпича. Пирог наружной стены состоит из керамического
полнотелого кирпича - 510мм, утеплителя типа "Роквул Фасад Баттс" 100мм,
далее идет вент. зазор 60мм, и облицовочный материал (кирпич) -120 мм.
Перекрытия Перекрытие над 1 этажом решено как монолитная
железобетонная плита, толщиной 200мм.
Кровля Несущие конструкции кровли – стропильные ноги и фермы из
досок 200х50 мм. Крепить на мауэрлатные доски и брусья. Вся конструкция
кровли опирается на подстропильную систему. Подкровельное пространство
под обрешеткой – вентилируемое. Кровля - фальцевая, имеет матовую или

Рабочая документация выполнена в соответствии с действующими
нормами и правилами, и предусматривает мероприятия, обеспечивающие
пожарную безопасность при эксплуатации здания при соблюдении их
заказчиком и подрядчиком.
Главный архитектор проекта
Поляков А.С.

должность фамилия

Подпись дата

Коттедж «Пугачево»
Проект N312

Гл архит
проекта Поляков А.С.
Гл. Констр. Берман
АрхитекторНастина В.А.

Стадия Лист Листов
Рабочий ОЧ-1 83
проект

Общая пояснительная записка

ООО "Архит. бюро
"Александрия". Лиц.: ГС-2781-02-26-0-7807304930011471-1

ОЧ
АСАСАСАСАСАСАСАСАСАСАСАСАСАСАСАСАСАСАСАС-

Лист
1
1.1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Наименование
Общая пояснительная записка
Перечень чертежей архитектурно-строительного раздела (начало)
Перечень чертежей архитектурно-строительного раздела (конец)
Вид 1
Вид 2
Вид 3
Вид 4
Вид 5
Вид 6
Вид 7
Вид 8
Фасад в осях 1-9
Фасад в осях 9-1
Фасад в осях А-И
Фасад в осях И-А
Генплан участка
План разбивочных осей
План первого этажа. Экспликация помещений
План второго этажа. Экспликация помещений
Разрез 1-1
Разрез 2-2
Фундаменты
План фундаментной плиты с отм. верха -0.450
План монолитных ростверков с отм. верха -0.130
План расположения колонн
Сечение по фундаменту А-А (по наружному ростверку)
Сечение по фундаменту А*-А* (по краю плиты)
Армирование по сечению А-А, армирование отмостки, стяжки пола
Сечение по фундаменту Б-Б (по внутреннему ростверку)
Армирование по сечению Б-Б
Сечение по фундаменту В-В (по крыльцу)
Армирование по сечению В-В
Сечение по фундаменту Г-Г (по выводу канализ. слива)
Сечение Д-Д (по колонне)
Армирование по сечению Д-Д
Армирование ростверков. Сечения 1-1, 1*-1*, 1**-1**, 1.1-1.1, 2-2, 3-3
Армирование ростверков. Сечения 4-4, 5-5, 6-6
Эскиз армирования ростверков по оси «5»
Типовые узлы доп. армирования ростверков в углах и Т-образных соединениях
Спецификация арматуры. Расход строительных материалов по фундаменту

АСАСАСАСАСАСАСАСАСАСАСАСАСАСАСАСАСАС-

20
21
22
23
23.1
23.2
24
24.1
25
25.1
26
27
27.1
28
28.1
28.2
28.3
29

АС-

30

АС-

31

Указания по фундаментным работам
Стены
Развертки стен по осям «А» и «Б» (вид изнутри)

АС-

32

Развертка стены по оси «В» (вид изнутри)

АС-

33

Развертки стен по осям «Г» и «Г/Д» (вид со стороны оси «В»)

АС-

34

Развертка стены по оси «Д» (вид со стороны оси «Г»)

АС-

35

Развертка стены по оси «Е» (вид изнутри)

АС-

36

Развертка стены по оси «Ж» (вид изнутри)

АС-

37

Развертка стены по оси «И» (вид изнутри)

АС-

38

АС-

39

АСАСАС-

40
41
42

Развертка стены по оси «2» (вид изнутри)
Развертка стены по оси «3» (вид изнутри), развертка стены по оси «4» (вид со
стороны оси «5»)
Развертка стены по оси «5» (вид со стороны оси «6»)
Развертки стен по осям «6» и «6/7» (вид со стороны оси «7»)
Развертка стены по оси «7» (вид снаружи)

АС-

43

АС-

44

АС-

44.1

АСАСАСАС-

45
45.1
46
47

АС-

48

АС-

48.1

АС-

49

План монолитных перемычек 1-ого этажа

АС-

49.1

План монолитных перемычек 2-ого этажа

АС-

50

План монолитных ригелей 1-ого этажа

АС-

51

АС-

51.1

АС-

52

АСАСАСАСАСАС-

53
54
55
56
56.1
57

План монолитных армопоясов дома
План перемычек хоз. блока. План армопояса хоз. блока. Сечение 8-8. Расход
арматуры по хоз.блоку
Узел А (устройство монолитной перемычки в наружной стене)
Узел Б (устройство ВНБ-1 в зоне балкона)

должность
Гл. арх. пр.
Гл. констр.
Архитектор

Развертки стен хоз. блока по осям «8», «9», «А», «Д» (вид изнутри)
Расход строительных материалов по стенам. Типовая конструкция стены.
Указания по кладке стен
Типовая схема расстановки вентеляционных осушающих коробочек
Окна, двери
Экспликация заполнения оконных блоков 1-ого этажа
Экспликация заполнения оконных блоков 2-ого этажа
Типовые узлы монтажа оконных блоков
Экспликация заполнения дверных блоков
Перекрытие, перемычки, армопояса
План плиты перекрытия с отм. верха +4.080
План дополнительного армирования в плите перекрытия

Узел В (устройство ригеля Тип 1*)
Армирование перемычек, армопоясов, ригелей. Сечения с 1-1 по 7-7
Экспликация полов 1-ого этажа
Экспликация полов 2-ого этажа
Спецификация арматуры и расход материалов на ж/б конструкции

фамилия

подпись дата

Коттедж «Пугачево»
Проект N312
Стадия Лист Листов
Арх-стр.
АС-1 83
раздел

Поляков А.
Берман
Поляков А.

Перечень чертежей
архитектурно-строительного
раздела (начало)

ООО "Архит. бюро
"Александрия". Лиц.: ГС-2-78102-26-0-7807304930-011471-1

Лист
АСАСАСАСАСАСАС-

58
58.1
59
60
61
62
63

Наименование
Колонны
План расположения колонн 1-ого этажа. Экспликация колонн
План расположения колонн 2-ого этажа. Экспликация колонн
Эскиз колонны КБ-1. Армирование колонны. Сечение А-А
Эскиз колонны КБ-2. Армирование колонны. Сечение А-А
Эскиз колонны КБ-3. Армирование колонны. Сечение А-А
Эскиз колонны КБ-4. Армирование колонны. Сечение А-А
Спецификация арматуры и расход материалов на колонны
Кровля
План основной кровли

АС-

76.1

План раскладки подстропильных элементов кровли навеса

АС

77

АС-

77.1

АС-

78

АС-

78.1

АС-

79

Типовая конструкция холодной кровли. Указания по монтажу

АС-

80

Расход материалов на основную кровлю дома

АС-

80.1

Узел Г (устройство кровли навеса), узел Г*, узел Г**
Узел Д (устройство кровли навеса)
Эскиз стропильной фермы Фн-1 и Фн-2
Эскиз стропильной фермы Фн-3

Расход материалов на кровлю террасы и навеса
Дымо-вент каналы

АС-

64

АС-

64.1

АС-

65

АС-

65.1

Эскиз стропильной фермы СФ-1

АС-

65.2

Эскиз стропильной фермы СФ-1.1

АС-

65.3

Эскиз стропильной фермы СФ-1.2

АС-

65.4

Эскиз стропильной фермы СФ-1.3

АС-

Г1

Генплан

АС-

65.5

АС-

Г2

План прокладки подземных коммуникаций под домом и на участке

АС-

65.6

АС-

Г3

Сечения А*-А* (по вводу эл.кабеля)

АС-

65.7

Эскиз стропильной фермы СФ-1.4
Эскиз стропильной фермы СФ-1.5. Узел Е (устройство опор стропильной
фермы)
Эскиз стропильной фермы СФ-1.6

АС-

Г4

Сечение Б*-Б* (по выводу канализационных стояков в септик)

АС-

65.8

Эскиз стропильной фермы СФ-1.7

АС-

Г5

Сечение В*-В* (по вводу напорного водопровода ПНД)

АС-

65.9

Эскиз стропильной фермы СФ-1.8 и СФ-1.9

АС-

65.10

Эскиз стропильной фермы СФ-1.10 и СФ-1.11

АС-

65.11

Эскиз стропильной фермы СФ-1.12 и СФ-1.13

АС-

66

Эскиз стропильной фермы СФ-2

АС-

67

Эскиз стропильной фермы СФ-3, СФ-4

АС-

68

Эскиз стропильной фермы Фв-1 и Фв-1*

АС-

68.1

Эскиз стропильной фермы Фв-2 и Фв-2*

АС-

68.2

Эскиз стропильной фермы Фв-3 и Фв-3*

АС-

68.3

Эскиз стропильной фермы Фв-4 и Фв-4*

АС-

69

Узел А (типовое устройство карниза основной кровли)

АС-

70

АС-

71

АС-

71.1

Узел А* (типовое устройство карниза основной кровли)
Узел Б (примыкание стропильных ферм), узел В (скрепление обрезков стропил
и затяжек)
Узел Ж (устройство крепления стропил под ендовой)

АС-

72

План кровли террасы. План стропильной системы кровли террасы

АС-

73

Узел В (устройство кровли террасы)

АС-

74

Эскизы стропильных ферм Фт-1, Фт-2

АС

75

План кровли навеса

АС-

76

План стропильной системы кровли навеса

План раскладки подстропильных элементов основной кровли
План стропильной системы основной кровли

АС-

81

План расположения вентканалов. Экспликация вентканалов

АС-

82

Схема дымо-вент. блока №1 в кирпичной стене. Сечения А-А, Б-Б

АС-

83

Схема дымо-вент. блока №2 в кирпичной стене. Сечения А-А, Б-Б, В-В

Генплан участка

должность

фамилия

Гл. арх. пр.
Гл. констр.

Поляков А.
Берман

Архитектор

Поляков А.

подпись дата

Коттедж «Пугачево»
Проект N312
Стадия Лист Листов
Арх-стр.
раздел АС-1.1 83
Перечень чертежей
архитектурно-строительного
раздела (конец)

ООО "Архит. бюро
"Александрия". Лиц.: ГС-2-78102-26-0-7807304930-011471-1

18000

16650

15725

5

24230

6420

15475

2
4

1

7730

16430

8515

3

8955

4700

4070

4150

4130

10410

4510
23000

8130

3280

План 1 этажа (размерный).
Редакция 23.11.23г.

ОК-3

105
26,4

ОК-4

ОК-5

115
9,3

1.3

ОК-5
1.1

1.1

104
38,0

Дв-1

101
11,3

К2

107
8,6

109
5,2

1.2
1.5

108
8,7

110
8,0

Дв-2

111
10,2
Дн-1

Дн-2

ОК-2
ОК-5*

1.3
113
17,9

ОК-1

Гильза для ввода
электрокабеля Ø110мм

111
112
113
114
115
116

Кладовая
Навес для а/м
Крыльцо
Терраса
Крыльцо 2
Кладовая

10,2
61,0
17,9
32,6
9,3
14,4

Общая площадь
Общая площадь
(отапливаемая)

316,1
195,3 м2

Жилая площадь

88,9 м2

Площадь застройки

412,6м2

1.2

112
61,0

1.1

1.2

Экспликация помещений 1 этажа
S, м2
№ пом.
Наименование
Прихожая
11,3
101
13,9
Холл
102
Кухня-столовая
34,1
103
38,0
104
Гостиная
Игровая
26,4
105
16,5
106
Кабинет
Постирочная
8,6
107
Бойлерная
8,7
108
С/у
5,2
109
Гардеробная
8,0
110

116
14,4

1.4

1.2

1.2

103
34,1

Дн-3

К1
Дв-3

1
6,7
1

Гильза для ввода
воды Ø110мм

Дн-3

1.3

ОК-2

102
13,9

1.1

ОК-2

1.1

Дв-2
Дв-3

ОК-6

114
32,6

106
16,5

1.5

План 2 этажа (размерный).
Редакция 23.11.23г.

Экспликация помещений 2 этажа
ОК-8

208
26,4

ОК-11

ОК-7

209
8,1

№
пом.

2.3

ОК-7
2.1

второй
свет

202
27,0
2.1

К1
2.2

205
9,8

204
13,0

2.2

кровля хозблока

К2

206
23,0

Дв-4

Дв-3

Дв-1

Дв-4

203
12,8
2.1

ОК-10

2.1

2.1

ОК-10

Дв-1

207
21,2

201
12,5

Дв-4

кровля террасы

Дв-1

2.1

ОК-10

ОК-10

ОК-7*

ОК-9

1
6,7
1

Наименование

Площадь
м2

201
Холл
202 Мастер-спальня
203 Мастер-гардероб
Мастер с/у
204
Детский с/у
205
Детская 1
206
Детская 2
207
Детская 3
208
209
Балкон

12,5
27,0
12,8
13,0
9,8
23,0
21,2
26,4
8,1

Общая площадь

153.8

Общая площадь
(отапливаемая)

145.7

Жилая площадь

110,4 м2

К1

К2

Гильза для ввода
электрокабеля Ø110мм

Гильза для ввода
воды Ø110мм

Ростверк Тип 1.1
(ВхШ) 320х460 мм

Ростверк Тип 3
(ВхШ) 320х445 мм

Ростверк Тип 1*
(ВхШ) 320х460 мм

Ростверк Тип 2
(ВхШ) 320х380 мм

Ростверк Тип 1.1
(ВхШ) 320х460 мм
Монолитный участок
h=320мм

Ростверк Тип 1

К1

(ВхШ) 320х460 мм

К2
Кирпичная кладка
h=320мм

Ростверк Тип 1*
(ВхШ) 320х460 мм

Гильза для ввода
электрокабеля Ø110мм

Гильза для ввода
воды Ø110мм

Ростверк Тип 4
(ВхШ) 320х370 мм

Ростверк Тип 5
(ВхШ) 320х410 мм

Ростверк

из одинарного полнотелого кирпича М150
(ВхШ) 320х250мм

К1

К2

Гильза для ввода
электрокабеля Ø110мм

Гильза для ввода
воды Ø110мм

Верхняя продольная арматура
Ростверк Тип 5
(ВхШ) 320х410 мм

Ростверк Тип 1*
(ВхШ) 320х410 мм

Ростверк Тип 2
(ВхШ) 320х410 мм

Нижняя продольная арматура

Спецификация арматуры по фундаменту
Поз.

1

Общая
Длина
эл.
Тип и диаметр арм.
Кол-во эл. длина эл.
м
м.п.
Фундаментная плита
Сетка Ø10AIII, ячейка
200х200

--

--

Вес
кг

345,3м2

2130,5

2

2

Сетка Ø8AIII, ячейка 200х200

--

--

345,3м

1363,9

3

"Лягушка" Ø 8AI

1,2

692

830,4

328.0

4

Г-обр. выпуски Ø10AIII в ж/б
колонны

2,06

68

140,1

86.4

--

--

1327

1605,8

2,0

301

601,4

237,5

1,9

169

321,1

126,8

Ростверк
5
6
7

Верхняя и нижняя
продольные арм-ры Ø14AIII
с загибом арматуры в Т-обр.
соединениях
Хомут Ø8AI, шаг 400
(в
ростверке) + доп хомуты в
углах и Т-обр. соединениях
Хомут Ø8AI, шаг 400
(в
ростверке) + доп хомуты в
углах и Т-обр. соединениях

8

Хомут Ø8AI, шаг 400

1,85

25

46,3

18,3

8*

Хомут Ø8AI, шаг 400

3,10

6

18,6

7,3

9

Малый доп. хомут Ø8AI в
угловых и Т-обр.соединениях

1,2

42

50,4

19,9

10

П-шки - арматура Ø10AIII

2,0

70

140,0

86,4

11

Cетки Ø5Вр-I, ячейка
150х150 (1-ый этаж)

Стяжка пола 1-ого этажа, крылец, террасы
--

--

275,1 м2

476,6

--

51,3 м2

89,1

Отмостка
12

Cетки Ø5Вр-I, ячейка
150х150

--

Соединительный элемент "лягушка" : Ø8AI.
Разделяет верхний и нижний слои арм-ры в
плите днища. Закрепить на нижний слой арм-ры
плиты днища. Верхний слой арм-ры - укладывать
на лягушки. Частота установки: не менее 2 шт на
каждый кв. метр плиты основного фундамента.
Lэл=1,2 м.

Дополнительное армирование
13

П-шка, арматура Ø8AIII, шаг
400мм

1,8

193

347,4

137,2

13.1

П-шка, арматура Ø8AIII, шаг
400мм

2,2

28

61,6

24,3

14

Доп. пруты в плите, Ø14AIII

--

--

248

300,1

15

Доп. пруты в ростверке,
Ø14AIII

--

--

164,3

198,8

Расход строительных материалов по фундаменту
Бетон М250 (фундаментная плита дома)....................................103,6 м³
Бетон М250 (плита 100мм под ступени).......................................0,75м³
Бетон М250 (на ростверк).............................................................20,72 м³
Бетон М250 (на отмостку).............................................................5,6 м³
Бетон М250 (стяжка пола 1-ого этажа, крылец, террасы)....................22,0м³
Песок средней и крупной фракций под плитой дома
(коэф. тромб. 1.4)..........................................................................183,3 м³
Песок средней и крупной фракции (засыпка) (коэф. тромб. 1.4).............102,7 м³
Утеплитель "Пеноплекс С-35" 50 мм (под фунд. плитой и по её периметру)...18,2 м³
Утеплитель "Пеноплекс С-35" 50 мм (по периметру ростверка).........3,5 м³
Утеплитель "Пеноплекс С-35" 50 мм (под отмосткой )........................3,4 м³
Утеплитель "Пеноплекс С-35" 50 мм (под стяжкой пола).................10,5 м³
Гидроизоляция "Технониколь Плантер" (в том числ. перехлест 10%)...406,4 м²
Кирпич полнотелый одинарный М150 (на ростверк крыльца)...............0,83м2
Расход арматуры на фундаменты (общий)
Сводное кол-во сетки Ø10AIII 200х200- (в т. ч. перехлест 5%) 362,3м2=3623 м.п.
Сводное кол-во сетки Ø8AIII 200х200- (в т. ч. перехлест 5%) 362,3м2=3623 м.п.
Сводное кол-во сетки Ø5Вр 150х150- (в т. ч. перехлест 5%) 342,7м2
Сводное кол-во арм-ры Ø14AIII - (в т. ч. перехлест 5%) 1826,3 м.п.
Сводное кол-во арм-ры Ø8AI - (в т. ч. перехлест 5%) 2391,1 м.п.
Сводное кол-во арм-ры Ø10AIII - 280,1 м.п.

Примечания:
1. Бетон, используемый для конструкций имеет следующие характеристики - М250 (класс
прочности В20), морозоустойчивость F150; водонепроницаемость W6; подвижность П2-П4;
2. Возможно изменение количества используемой арматуры в связи с особенностями установки по
месту;
3. Возможно отклонение фактически залитого бетона в зависимости от типа заливки и др.
факторов;
4. Уточнить расход бетона силами подрядной организации;
5. Перед началом работ необходим пересчет расходов всех материалов силами подрядной
организации.

Указания по производству фундаментных работ
Планировочная отметка уровня земли относительно верха стяжки
черного пола 1 этажа (принят за "0.000"): "-0.500".
Песчаная подготовка: песок средней и крупной фракций (примерно
1:1), с толщиной слоя после трамбовки не менее 300мм. Коэффициент
трамбования: 1,4. Трамбование - виброплитой слоями по 100мм. Песок
изолировать от грунта слоем геотекстиля (производителя-поставщика определить по месту). По уплотненному песчаному основанию проложить гидроизоляционную рулонную мембрану типа "Технониколь
Плантер".
Мембрана
выполняет
функции
подбетонки
и
противорадоновой защиты. На мембрану уложить пенополистирол типа
"Пеноплекс С-35", слоем 50мм. Контуры укладки "Пеноплекса" совпадают с наружными контурами фунд. плиты.
Армирование фундаментной плиты: два слоя сеток: Ø10AIII в
нижнем слое, и Ø8AIII в верхнем. Ячейка: 200х200мм. Сетки можно
вязать из прутьев (каждое второе пересечение), или купить готовыми.
Стандартный разделитель слоев сеток - "лягушки" (Ø8AI). Нижний слой
сеток поднять над основанием плиты на инвентарных пластиковых
стаканчиках. Верхний слой сеток - сдвинуть относительно нижнего на
пол-ячейки (на ~100мм) в обоих направлениях.
Армирование ростверков: продольная арматура: арматурные
прутья Ø14AIII. Перехлест (перепуск) продольных прутьев в ростверках
по длине 400мм. Учтен коэфф-т на перепуск в размере 5%. Поперечная
арматура в ростверках - хомуты Ø8AI, шагом 400мм.
Важно!: арматурные каркасы ростверков заложить в штатные места
ДО заливки плиты. Низ арматурных каркасов ростверков - в едином
уровне с нижним слоем сеток плиты, и связан с ним. Пересечения
арматуры в ростверках - связать каждое пересечение вязальной
проволокой.
Отливку фундаментов производить в 2 этапа: 1-ый - отливка
фундаментной плиты, 2-ой этап - отливка ростверков.
Отмостку шириной 700мм выполнить по периметру дома, в
процессе благоустройства участка.

Бетонирование фундаментных конструкций (кроме отмостки) бетон М-250(В20). Плиту при заливке вибрировать виброрейкой по
направляющим, а ростверки - вибрировать глубинным вибратором.
Бетонирование проводить свежеперемешанным, неотстоявшимся
бетоном. Проверять соответствие бетонной смеси указанной марке!
Утепление плиты и ростверков по периметру плиты - выполнить
"Пеноплексом С-35", слоем 50. Утепление грунта под отмосткой выполнить обязательно ! Уложить как показано на сечении фунд. А-А, с
уклоном от дома 15-30°, по всему периметру плиты.
Инертная засыпка на плите - выполняется любым непучинистым
материалом (ПГС, керамзит или песок средней фракции). В инертной
засыпке проложить необходимые коммуникации (водопровод, подводки
к радиаторам 1-го этажа, кабели). Возможна замена засыпки ПГС на
недорогой Пенополистирол.
Стяжка пола 1 этажа (верх на отм. "0.000") отделена от засыпки
слоем пенополистирола 50мм. Стяжку выполнить цем-песчаным
раствором, с толщиной 80мм. Стяжку армировать одним слоем сеток
Ø5Bp-I, с ячеками 150х150. Возможна закладка труб водяного теплого
пола в стяжку.
Низ стен - на отметке "-0.130", что на 130 мм ниже верха стяжки
пола.
Наружные торцы фундаментной плиты и ростверков - оклеить
рулонной гидроизоляцией "Изопласт". Ею же - отделить ростверки от
стен. Гидроизоляция верхней плоскости фунд. плиты - не требуется.

Для кладки несущих наружных стен дома использовать полнотелый
керамический кирпич, М150. Наружные несущие стены имеют толщину
790мм. Пирог стены состоит из керамического полнотелого кирпича 510мм, утеплителя типа "Роквул Фасад Баттс" 100мм, далее идет
воздушный зазор 60мм, и облицовочный материал (кирпич) ≈120 мм.
Предусмотреть (продухи!) в кладке в виде вставки вентиляционных
осушающих коробочек типа "Baut". Основные места установки коробочек
- верх и низ фасада, над и под проемами (см. типовую схему расстановки
на АС-44-1).
Перемычки над проемами в наружных и во внутренних несущих стенах
- монолитные ж/бетонные, с армированием каркасами из продольной арм.
Ø14AIII и поперечной Ø8AI.
Для кладки внутренних несущих стен дома использовать полнотелый
керамический кирпич, М150. Толщина внутренних несущих стен- - 380
мм.
Для кладки стен хоз. блока использовать керамический пустотелый
одинарный кирпич. Толщина стен хоз. блока - 660 мм (380мм - кирпичная
кладка, 100мм утеплитель, 60мм - вент.зазор, 120мм - облицовочный
кирпич).
Кладку вести строго по технологической карте фирмы-изготовителя
кирпича.
Кладку вести на перлитовом растворе. Расход раствора - 375гк на 1м3
кладки 1 NF, ≈ 98,5т. на кладку всего дома.

Объем одинарного полнотелого кирпича (наружные и внутренние несущие стены).....208,3м³
Объем одинарного пустотелого кирпича (несущие стены хоз.блока)..........32,9м³
Объем одинарного полнотелого кирпича (перегородки 250 мм).........6,51м³
Объем одинарного полнотелого кирпича (перегородки 120 мм).........14,92м³
Объем утеплителя типа Роквул Фасад Баттс 100 мм на наружные стены....126,7м³
Примечания:
1. Возможно изменение количества используемого матриала в связи с особенностями укладки по месту;
2. Возможно отклонение фактических расходов материалов в зависимости от квалификации бригады и др. факторов;
3. Уточнить расход бетона на перемычки, армопояса, колонны и пр. силами подрядной организации;
4. Перед началом работ необходим пересчет расходов всех материалов силами подрядной организации;
5. Площадь и объем облицовочных материалов рассчитать по месту.

Спецификация заполнения оконных проемов 1 этажа
Маркировка

Всего,шт

Схема

Примечание
Размер проема: 3140х2500
Размер блока: 3100х2460
S проема= 7,85 м2

ОК-1

ОК-2

ОК-3

ОК-4

ОК-5

ОК-5*

ОК-6

1

3

1

1

2

1

1

10 шт

Размер проема: 1540х2500
Размер блока:1500х2460
S проема=3,85 м2
S общая=11,55 м2

Размер проема: 3840х3500
Размер блока: 3800х3460
S проема= 13,44 м2

Размер проема: 1640х3500
Размер блока: 1600х3460
S проема= 5,74 м2

Размер пр.: (1430+2930)х3500
Размер блока:(1390+2890)х3460
S проема=15,26 м2
S общая= 30,52 м2

Размер пр.: (1530+2430)х3500
Размер блока:(1490+2390)х3460
S проема=13,86 м2

Размер проема:4060х3500
Размер блока:4000х3460
S проема=14,21 м2

S общая=97,17 м2

Примечания:
1. Размеры окон даны по проёму. Размеры блоков - на 40
мм меньше и зависят от точности кладки проёма;
2. Эскизы заполнения оконных проемов показаны условно
и остаются на усмотрение заказчика.
3. Производство окон по согласованию с заказчиком.
4. Установить в рамах окон систему микро-проветривания
(в настоящем проекте не учтена)

Спецификация заполнения оконных проемов 2 этажа
Маркировка

ОК-7

Всего,шт

2

Схема

Примечание
Размер пр.: (1430+2930)х3100
Размер блока:(1390+2890)х3060
S проема=13,52 м2
S общая= 27,03 м2

Размер пр.: (1530+2430)х3100
Размер блока:(1490+2390)х3060
S проема=12,28 м2
ОК-7*

1

Размер проема: 3840х3100
Размер блока: 3800х3060
S проема= 11,9 м2
ОК-8

1

Размер проема: 3140х3100
Размер блока: 3100х3060
S проема= 9,73 м2
ОК-9

ОК-10

1

4

Размер проема: 1540Х1900
Размер блока: 1500Х1860
S проема=2,93 м2
S общая= 11,7 м2

Размер проема: 1640Х3100
Размер блока: 1600Х3060
S проема=5,08 м2
ОК-11

1

10 шт

S общая=77,72 м2

Примечания:
1. Размеры окон даны по проёму. Размеры блоков - на 40
мм меньше и зависят от точности кладки проёма;
2. Эскизы заполнения оконных проемов показаны условно
и остаются на усмотрение заказчика.
3. Производство окон по согласованию с заказчиком.
4. Установить в рамах окон систему микро-проветривания
(в настоящем проекте не учтена)

Спецификация заполнения дверных проемов
Маркировка

Дн-1

Всего,шт

Схема

Примечание

Размер проема: 2440х3500
Размер блока: 2400х3460
S проема= 8,54 м2

1

Размер проема: 1000х2500
Размер блока: 960х2460
S проема= 2,5 м2

Дн-2

Дн-3

Дв-1

Дв-2

Дв-3

Дв-4

1

2

4

2

3

Дн-1

Размер проема: 1650х2900
Размер блока: 1610х2860
S проема= 4,79 м2
S общ=9,57 м2

Размер проема: 1040х2100
Размер блока: 1000х2060
S проема= 2,18 м2
S общ=8,74 м2

Размер проема: 900х2100
Размер блока: 860х2060
S проема= 1,89 м2
S общ=3,78 м2

Размер проема: 840х2100
Размер блока: 800х2060
S проема= 1,76 м2
S общ=5,29 м2

3

Размер проема: 940х2100
Размер блока: 900х2060
S проема= 1,97 м2
S общ=5,9 м2

16 шт

S общая=44,31м2

Примечания:
1. Размеры дверей даны по проёму. Размеры блоков зависят
от точности кладки проёма;
2. Наружные двери с порогом - 50мм.;
3. Эскизы заполнения дверных проемов показаны условно и
остаются на усмотрение заказчика;
4. Окна и двери заказывать после замера готовых оконных и
дверных проемов.

Спецификация арматуры по хоз.блоку
Общая
Длина эл.
Кол-во эл. длина эл.
м
м.п.
Перемычки

Вес
кг

Поз.

Тип и диаметр арм.

1

Продольная арматура
Ø14AIII

--

7

30,66

37.1

2

Хомут Ø8AI, шаг 200

1

22

22

8.7

3

Продольная арматура
Ø14AIII

--

7

177,9

215.3

4

Хомут Ø8AI, шаг 200

1

128

128,0

50.6

Армопояс

Расход арматуры на хозблок (общий)
Сводное кол-во арм-ры Ø14AIII - (в т. ч. перехлест 5%) 219 м.п.
Сводное кол-во арм-ры Ø8AI- (в т. ч. перехлест 5%) 157,5 м.п.

Расход строительных материалов на хоз.блок
Примечания:
1. Бетон, используемый для конструкций имеет следующие характеристики - М250 (класс
прочности В20), морозоустойчивость F150; водонепроницаемость W6; подвижность П2-П4;
2. Возможно изменение количества используемой арматуры в связи с особенностями установки
по месту;
3. Возможно отклонение фактически залитого бетона в зависимости от типа заливки и др.
факторов;
4. Уточнить расход бетона силами подрядной организации;
5. Перед началом работ необходим пересчет расходов всех материалов силами подрядной
организации.

Бетон М250 (на перемычки)..............................................6,5 м³
Бетон М250 (на армопояс)................................................6,5 м³
Утеплитель "Пеноплекс"..................................................0,35 м³

Экспликация полов 1 этажа
Тип пола

№ поме
щения

1.1

102, 104,
105, 106,
(сухие
110
помещения)

1.2

101, 103,
(влажные 107, 108,
109
помещения)

1.3
(терраса,
крыльцо)

1.4
(площадка
под авто)

1.5
(хоз.блок)

Схема

Порядок слоёв

S, общая м2

102,8 м2

67,9 м2

113, 114,
115

59,8 м2

112

61,0 м2

111, 116

24.6 м2

Экспликация полов 2 этажа
Тип пола

№ поме
щения

2.1

201, 202,
203, 206,
(сухие
помещения) 207, 208

2.2
(влажные 204, 205

Схема

Порядок слоев

S, общая м2

122,9 м2

22,8 м2

помещения)

2.3
(балкон)

209

8,1 м2

Спецификация арматуры по основным конструкциям (без
фундамента)
Общая
Длина
эл.
Кол-во эл. длина
Поз. Тип и диаметр арм.
м
эл. м.п.
Плита перекрытия
1
2
3
4
5
5*
6
7
8

Сетка Ø10AIII, ячейка
200х200
Сетка Ø8AIII, ячейка
200х200
"Лягушка" Ø 8AI
П-шки - арматура
Ø10AIII
Г-обр. элемент, шаг 200,
арматура Ø10AIII
Г-обр. элемент, шаг 200,
арматура Ø10AIII
Дополнительная
арматура Ø10AIII
Продольная арматура
Ø14AIII (для ВНБ-1)
Хомут Ø8AI, шаг 200
(для ВНБ-1)

Вес
кг

--

922,12

1115,80

12

Хомут Ø8AI, шаг 200

1,6

391

625,6

247,10

12*

Хомут Ø8AI, шаг 200

1,4

179

250,6

99,0

12**

Хомут Ø8AI, шаг 200

1,2

8

9,6

3,80

--

--

68,32

107,9

--

--

121,04

146,5

1,4

118

165,2

65.3

1187,10

--

--

192,40

760,00

1,14

384

437,76

172,90

13

1,72

145

249,40

98,50

14

3,425

36

123,3000

76,10

15

1,78

6

10,68

6,60

--

--

99,36

61,30

--

--

55,02

66,60

0,7

45

31,50

12,40

Ригели

512,30

619,90

10

1,8

181

325,80

129,70

10*

Хомут Ø8AI, шаг 200

1,1

21

23,1

9,10

10**

Хомут Ø8AI, шаг 200

0,85

6

5,1

2,00

10***

Хомут Ø8AI, шаг 200

2,05

56

114,8

45,35

10****

Хомут Ø8AI, шаг 200

1,3

7

9,1

3,60

Примечания:
Бетон, используемый для конструкций имеет следующие характеристики: М250 (класс прочности
В20), морозоустойчивость F150; водонепроницаемость W6; подвижность П2-П4;
Возможно изменение количества используемой арматуры в связи с особенностями установки по
месту;
Возможно отклонение фактически залитого бетона в зависимости от типа заливки и др. факторов.
Уточнить расход бетона силами подрядной организации.
Перед началом работ необходим пересчет расходов всех материалов силами подрядной
организации.

Продольная арматура
Ø16AIII
Продольная арматура
Ø14AIII
Хомут Ø8AI, шаг 200

Стяжка пола 2-ого этажа
16

--

3.
4.
5.

--

192,40

--

2.

Продольная арматура
Ø14AIII

--

Продольная арматура
Ø14AIII
Хомут Ø8AI, шаг 200

1.

11

--

Перемычки
9

Армопояса

Cетки Ø5Вр-I, ячейка
149,4 м2
259,00
--150х150
Сводное кол-во сетки Ø10AIII - (в т. ч. перехлест 5%) 202,02 м2
Сводное кол-во сетки Ø8AIII - (в т. ч. перехлест 5%) 202,02 м2
Сводное кол-во сетки Ø5Вр-I - (в т. ч. перехлест 5%) 156,9 м2
Сводное кол-во арм-ры Ø16AIII - (в т. ч. перехлест 5%)71,74 м.п.
Сводное кол-во арм-ры Ø14AIII - (в т. ч. перехлест 5%) 1691 м.п.
Сводное кол-во арм-ры Ø10AIII - (в т. ч. перехлест 5%) 245 м.п.
Сводное кол-во арм-ры Ø8AI - (в т. ч. перехлест 5%) 2360,5 м.п.

Расход строительных материалов по ж/б конструкциям
Бетон М250 (на плиту перекрытия)................38,48 м³
Бетон М250 (на перемычки)..............................8,71 м³
Бетон М250 (на ригели).....................................1,83 м³
Бетон М250 (на армопояс)..............................19,73 м³
Бетон М250 (на стяжку пола 2-ого этажа)........7,47 м³
Всего бетона: 76,22м³
"Пеноплекс С-35" 50 мм (по периметру плиты)..........0,51 м³
"Пеноплекс С-35" 50 мм (на перемычки).........0,89 м³
"Пеноплекс С-35" 50 мм (на армопояса)..........1,44 м³
"Пеноплекс С-35" 50 мм (на пол 2-ого этажа)..........7,47 м³
Всего утеплителя: 10,31 м³

Спецификация колонн
Габариты, Высота
колонны,
мм
мм

Тип

Кол-во

КБ-1

2

250х250

4080

КБ-2

3

250х250

4010

КБ-3

2

250х250

3710

КБ-4

10

250х250

7430

Итого:

17

К1

К2

Гильза для ввода
электрокабеля Ø110мм

Гильза для ввода
воды Ø110мм

Спецификация колонн
Тип

Габариты, Высота
колонны,
Кол-во
мм
мм

КБ-1

2

250х250

4080

КБ-2

3

250х250

4010

КБ-3

2

250х250

3710

КБ-4

10

250х250

7430

Итого:

17

Расход арматуры на колонны (общий)

Спецификация арматуры по колоннам
Поз.

Тип и диаметр арм.

1

Г-обр выпуски Ø16AIII

Общая
Длина эл.
Кол-во эл. длина эл.
м
м.п.
Колонны

Вес
кг

2,06

68

140,08

86.4

--

--

488,04

769.2

3

Продольная арматура
Ø16AIII
Хомут Ø 8AI

0,85

501

425,9

168.2

4

Г-обр выпуски Ø10AIII

2

40

80,0

49.4

2

Примечания:
1. Бетон, используемый для конструкций имеет следующие характеристики М250
(класс
прочности
В20),
морозоустойчивость
F150;
водонепроницаемость W6; подвижность П2-П4;
2. Возможно изменение количества используемой арматуры в связи с
особенностями установки по месту;
3. Возможно отклонение фактически залитого бетона в зависимости от типа
заливки и др. факторов;
4. Уточнить расход бетона силами подрядной организации;
5. Перед началом работ необходим пересчет расходов всех материалов силами
подрядной организации.

Сводное кол-во арм-ры Ø16AIII - (в т. ч. перехлест 5%) 512,5 м.п.
Сводное кол-во арм-ры Ø10AIII- (в т. ч. перехлест 5%) 231,1 м.п.
Сводное кол-во арм-ры Ø8AI- (в т. ч. перехлест 5%) 447,2 м.п.

Расход строительных материалов на колонны
Бетон М250 (на колоннны)................................................6,5 м³

Стропильная нога
из доски 200х50
Фальцевое покрытие 20-40мм
Контробрешетка
брусок 50х50, шаг 350мм
Обрешетка доска 150х50мм,
шаг 350мм
Гидроизоляционная
пленка/мембрана
Водосточный желоб

Уголок металлический
100х100

Шпилька резьбовая М12
L-эл.≈600мм
Шаг 800-1000 мм
Армопояс 400х460мм

Примечание:
Утеплитель между затяжками условно не показан см. типовую
конструкцию кровли на листе АС-79

Планка карнизная
капельник
Подшивка карниза-Соффит

Стропильная нога
из доски 200х50
Фальцевое покрытие 20-40мм
Контробрешетка
брусок 50х50, шаг 350мм

Обрешетка доска 150х50мм,
шаг 350мм
Гидроизоляционная
пленка/мембрана
Водосточный желоб

Уголок металлический
100х100

Шпилька резьбовая М12
L-эл.≈600мм
Шаг 800-1000 мм
Армопояс 400х460мм

Примечание:
Утеплитель между затяжками условно не показан см. типовую
конструкцию кровли на листе АС-79

Планка карнизная
капельник
Подшивка карниза-Соффит

Шпильки
Ø10AIII 12 шт.

Колодка-распорка из
доски 50х50 мм

СФ-2
СФ-1

а
а

а-а

Кровля - фальцевая
Основу кровли составляют стропильные ноги из доски 200х50
и фермы.
Деревянные конструкции кровли выполнять из пиломатериалов
I категории, из хвойных пород древесины влажностью не более 15%.
Соединения конструкций и элементов выполнять гвоздевыми, на
врубках, и через монтажные оцинк.пластины.
Все деревянные конструкции необходимо обработать био- и
огнезащитным составом "ББ-11", за 3 раза, (с интерв. 2-3ч), до
монтажа. Все дер. конструкции изолировать от бетонных,
газобетонных, и стальных 2мя слоями рубероида. Опирания строп.ног
- на затяжки, с креплением монтажными оцинк. уголками 80х80х80х2
и саморезами. Каждое стропило притянуть к кладке скруткой из 2х
прутьев Ø4, предварительно заложенных в кладку с выпусками
внутрь. По верху стропил пристрелять влагозащиту "Тайвек"
(концерна "Дюпон"). Монтаж пленки - по Инструкции Изготовителя.
Затем на основные скаты кровли набить по диагонали ската мет.ленту
20х0,5-1мм, по верху стропил (во избежание "складывания"
стропильных ферм вдоль оси конька). Потом набить вдоль стропил
контробрешетку-рейки 50х50. По ним- обрешетка из бруска 50х50 с
шагом 350 (антисептировать!).
Фальцевый
лист
монтировать
согласно
Инструкции
Изготовителя. Примыкания кровли к трубам, а также к стенам,
выполнить "Гладким листом" по инструкциям Изготовителя.
Утеплитель заложить между нижними затяжками ферм базальт. вата 150 мм., плюс 100 мм. над фермами по обрешетке из
бруска 50х50 мм.
Утеплитель изолировать от жилого помещения пленкой
"Изоспан В". В процессе утепления проконтролировать свободный
проход воздуха от карнизов кровли под и над "Тайвеком" к коньку, и
выход воздуха наружу из-под коньк. планок.
Вентиляция подкровельного пространства-через конек, где
установить уплотнительную ленту "Каруссел" под коньковой планкой
LHP.
Подкровельное пространство-вентилируемое ! С целью
обеспечения вентиляции карнизные свесы кровли подшить снизу
сайдингом типа "соффит" (с перфорациями).

Расход доски на фермы и стропила основной кровли
Доска 200х50
Доска 150х50
Ферма
Кол-во
СФ-1
СФ-1.1
СФ-1.2
СФ-1.3
СФ-1.4
СФ-1.5
СФ-1.6
СФ-1.7
СФ-1.8

СФ-1.9
СФ-1.10
СФ-1.11
СФ-1.12
СФ-1.13
СФ-2
СФ-3
СФ-4
ФВ-1
ФВ-1*
ФВ-2
ФВ-2*
ФВ-3
ФВ-3*
ФВ-4
ФВ-4*
Доска для
стыковки
Стропила
Доска
100х50

6
1
1
1
1
2
1
1
1
1
1
1
1
1
8
4
4
2
2
2
2
2
2
2
2

1 шт, м.п.
26,20
33,90
24,40
24,50
25,70
26,30
17,60
12,70
11,50
10,30
13,00
12,00
10,90
9,70
19,20
9,00
9,70
13,20
13,30
12,00
12,10
10,80
10,90
9,50
9,70

Всего, м.п.
157,2
33,9
24,4
24,5
25,7
52.60
17.60
12,7
11,5
10,3
13,0
12,0
10,9
9,7
153,9
35,8
38,7
26,4
26,7
24,0
24,2
21,5
21,8
19,1
19,3

1 шт, м.п.
10,90
11,30
10,90
10,9
10,9
10,9
5,1
3,0
3,2
1,8
3,0
3,0
3,1
1,6
5,1
0,7
0,9
3,8
3,9
3,8
3,9
2,5
2,6
2,5
2,6

Всего, м.п.
65,40
11,30
10,90
10,9
10,9
21,8
5,1
3,0
3,2
1,8
3,0
3,0
3,1
1,6
41,0
2,9
3,4
7,7
7,8
7,7
7,8
5,1
5,1
5,1
5,1

160

160,00

160

--

--

--

--

297,3

--

--

34

0,5

17

--

--

Расход доски на фермы кровли террасы и навеса
Доска 200х50

Ферма

Колво 1 шт, м.п. Всего, м.п.

Доска 150х50
1 шт,
м.п.

Всего,
м.п.

--

--

Фт-1
Фт-2
Фн-1
Фн-2

6
4
2
4

13,18
9,16
23,91
15,54

79,1
36,64
47,82
62,16

--

--

10,4
7,2

20,8
28,8

Фн-3
Накладки

4

12,60

50,4

3,21

12,84

14

1,00

14

--

--

Итого:

290.12

62.44

Спецификация
дымовентканалов

Дымо-вентблок №3
(от камина выполняется по
12
спец. проекту)

Дымо-вентблок №1
К2 1 2 3

Дымо-вентблок №2

4
5
6
7
8
9
10
11

№

Наименование

№ помещ.

1
2
3
4
5
6
7
8
9
10
11
12

Кухня
Кухня
Санузел
Спальня
Санузел
Постирочная
Санузел
Гардеробная
Бойлерная
Котел
Бойлерная
Камин

103
103
205
202
204
107
109
110
108
108
108
104

Дымо-вентблок №1

Дымо-вентблок №2

3003

5

Экспликация к Генплану:
1. Жилой дом;
2. Терраса;
3. Навес для 2-ух автомобилей;
4. Хозяйственный блок;
5. Баня (габариты- уточнить по месту);
6. Теплица.

4000
16650

18000

Участок кад. н. 78:40:0019316:19
15725

1235

6500

14803

6

3044

С

6500

22.73

3000 1157

22.68

22.78
Туя_Н=6,0м

24230

6500

15475

22.82

6420

22.62

8515
2

8480

1

8955

4

7730
в осях

16430

22.87

3

7090

4130

4328

7340

5042

4700

Опора ЛЭП 0,4кВ.

10410

5000

380

1200

22.54
22.73

380

4070

22.82

22.84

23000
в осях

4150

22.55

22.62
4510

8130

3280
в осях

23.19
23.13
23.16

Указания:
Участок подлежит распланированию, по
Проекту благоустройства участка. За
планировочную отметку земли Проектом
коттеджа принята Абсолютная отметка уровня
дороги (ул. Пугачева): "22.13". Эта отметка
соответствует отметке Проекта "-0.450".
Конфигурацию дорожек, мощения - уточнить
согласно Проекту благоустройства участка.
Канава, проходящая по Западной и Южной
границам участка, подлежит
переоборудованию в дренажную канаву
закрытого типа (перфор. пласт. труба Ø110 в
слое крупного щебня).
Существующие Абсолютные отметки на
участке - даны по топосъемке.

1235

3044

6

6500

6500

С

3000 1157

22.68
22.73

5

Экспликация к Генплану:
1. Жилой дом;
2. Терраса;
3. Навес для 2-ух автомобилей;
4. Хозяйственный блок;
5. Баня (габариты- уточнить по месту);
6. Теплица.

3003

Участок кад. н. 78:40:0019316:19

4000

Указания:
22.78
Аэраторы на поверхн. земли

10000

15240

Поле орошения

Труба Ø110 от бани

2

19250

К2

3129

3856

К2

4
3

Ввод кабеля: гильза Ø110

7340

6268

4150

3320

1000

1000

3295

4130

18652

Ввод водопровода: гильза Ø110

22.62
4510

22.73
Опора ЛЭП 0,4кВ.

10410

23000
в осях

8130

3280
в осях

23.19
23.13
23.16

Все канализационные стояки и все кан. трубы
под плитой -имеют диаметр 110мм. Уклон: 1:100
от дома.
Слив от кан. стояка К2 до септика - вести
вначале к стояку К1. Стояк К1 - врезать в слив
от К2. Далее от стояка К1 до входа в
Фактическую точку слива канализации от
кухонной мойки - уточнить по проекту
интерьера. Слив от мойки вести кан. трубой
Ø50мм, на фундаментной плите, с уклоном
2:100, в толще песчаной засыпки, до канал.
стояка К2.
Фактическую точку слива канализации из
котельной - уточнить после размещения
оборудования котельной. Слив из кот. вести кан.
трубой Ø50мм, на фундаментной плите, с
уклоном 2:100, в толще песчаной засыпки, до
канал. стояка К1.
Под парковкой (от оси "7" до "8") трубу слива
прокладывать в предохраняющей стальной (или
асбоцементной) трубе, диаметром 160-250мм.
Точное местоположение точек ввода-вывода:
см. на планах фунд. плиты и ростверков
(АС-20,21).
